Где катод и анод этого диода?
спросил
Изменено 1 год, 10 месяцев назад
Просмотрено 2к раз
\$\начало группы\$
У меня диод 1N4148.
Я не могу найти, что является анодом и катодом из таблицы данных.
Кто-нибудь знает, где находятся анод и катод этого диода?
- диоды
\$\конечная группа\$
2
\$\начало группы\$

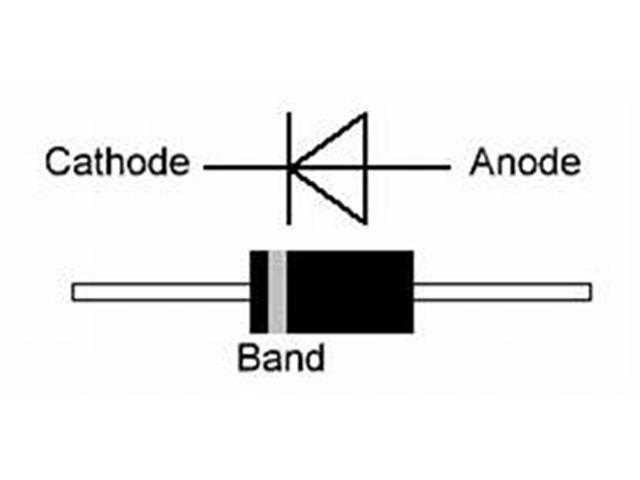

Насколько я помню, я думаю, что линия — это линия катода из символа схемы диода. Смотрите рисунок ниже, где я нарисовал символ диода.
\$\конечная группа\$
0
\$\начало группы\$
Действительно странно, что в техническом описании Diodes Incorporated нет слов «катод» или «анод». Обычно сторона катода (-) устройства отмечена полосой. Итак, на вашем рисунке это левый конец устройства. «JP» и «YM» могут быть заменены другими буквами или цифрами, но вертикальная черта обозначает фактическую вертикальную черту, отмеченную на упаковке.
\$\конечная группа\$
\$\начало группы\$
Я ожидаю, что левый конец с вертикальной чертой будет катодом.
В других корпусах диодов катод маркируется полосой.
\$\конечная группа\$
3
\$\начало группы\$
В другом листе данных для 1N4148WSF указано: «Цветная полоса обозначает катод»
https://datasheet4u.com/datasheet-pdf/LITE-ON/1N4148WSF/pdf.php?id=1345127
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Маркировка полярности светодиодов SMD: стандартизирована ли маркировка катода?
Задавать вопрос
спросил
Изменено 6 лет, 2 месяца назад
Просмотрено 27 тысяч раз
\$\начало группы\$
Светодиоды SMD обычно имеют какую-либо маркировку, как показано на следующем изображении:
На сайте указано
Вывод CATHODE всегда является выводом, который следует идентифицировать со ВСЕМИ светодиодами, включая светодиоды для поверхностного монтажа.
Определенно есть производители, которые НЕ следуют этой схеме, как эта от CREE.
Недавно мы произвели 300 печатных плат, каждая из которых имела по 32 светодиода. Однако сборочный цех разместил все светодиоды наоборот. Очевидно, первое, что мы сделали, — это посмотрели на макет нашей платы.
Если предположить, что всегда указывается катод, то посадочное место верное. Однако это не соответствует маркировке фактического установленного светодиода. Производитель, наверное, просто посмотрел на совпадающие маркировки.
Короче говоря, производитель проверил свою продукцию и «признал» свою вину. На самом деле мы беспокоились, что они просто «но маркировка говорит об обратном».
Это могло закончиться долгой дискуссией о том, кто в этом виноват, поэтому:
Существует ли стандарт, определяющий, что маркировка на самом деле ДОЛЖНА указывать КАТОД? Должен ли сборочный дом перепроверить что-то подобное?
- светодиод
- полярность
- площадь основания
- маркировка
\$\конечная группа\$
\$\начало группы\$
Это полностью зависит от производителя компонентов, и когда печатная плата изготовлена, некоторые компании требуют, чтобы накладки для размещения компонентов были даны с обозначениями, а также были показаны метки полярности для всех поляризованных компонентов.
Также рекомендуется изготовить пару тестовых плат и припаять их вручную, а также ознакомиться с компонентами, чтобы выявить проблемы такого рода перед отправкой больших партий для сборки.
Я сделал свои собственные посадочные места Altium с символом шелкографии в виде диода, показывающим полярность, который находится между контактными площадками. Это помогает мне и при ручной пайке, и тогда неважно, какое изделие я приобрету, на котором может быть разная маркировка. Я предполагаю, что есть хитрые компоненты, которые даже обманывают производителя, если они не проверяют механические данные / техническое описание компонента при помещении его в машины для захвата и размещения.
Удачи в починке, хе-хе, у кого-то это займет много времени.
\$\конечная группа\$
7
\$\начало группы\$
Я полагаю, что производители печатных плат осведомлены о том, что светодиод для поверхностного монтажа может иметь выступ на стороне анода.
Раньше я работал с несколькими производителями, и они всегда спрашивали о правильной ориентации светодиодов. Сначала это было странно для меня, но это имело смысл, когда я узнал об этой проблеме.
Одним из решений может быть отказ от маркировки A и K и размещение вкладки там, где идет вкладка фактического устройства. Это само по себе может ввести в заблуждение, если производитель действительно знает, что вкладка обозначает анод. Таким образом, я бы сказал, что во избежание путаницы следует разместить примечание либо где-нибудь на плате, либо на схеме. Например:
Примечание. Вкладка обозначает анод.
Кстати, использование C также может сбивать с толку, потому что его можно принять за место конденсатора.
\$\конечная группа\$
\$\начало группы\$
Не все производители маркируют катод. У меня просто есть зеленая полоса, и она соответствует аноду.
