15квт 380в какое сечение провода для подключения?
Данные согласно ПУЭ-7
Зная мощность эл.пробора расчитаем ток для сети 220В. по формуле:
А для сети 380В по следующей формуле:
- Р — суммарная мощность, Вт;
- U — напряжение сети, В;
- КИ= 0.75 — коэффициент одновременности;
- — для бытовых электроприборов.

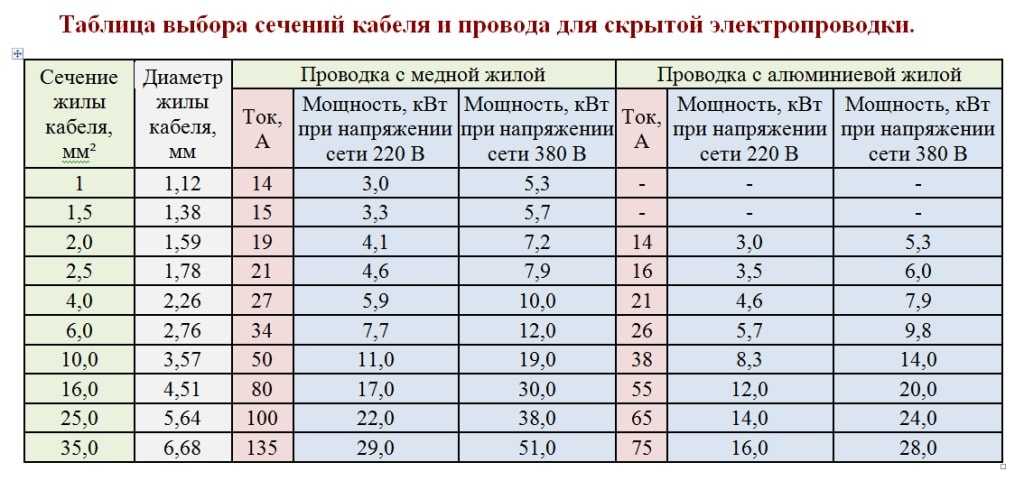

Зная величину тока, сечение провода найдем по нижеприведенным таблицам.
-Ну-что же, найдем величину номинального тока и сечение проводника.
Комментарии:
При 15 кВт и 380 В ток будет 23А. Защиту нужно выбрать не более 32А, а то по перегрузке защиты не будет. Если не тяжелые условия запуска, характеристики по защите хватит. По длительной нагрузке сечения 2,5мм хватит, но учитывая большую длину в 30м 2,5 мм по потере напряжения не хватит, поэтому берем 4мм.
. Выбирается всегда большее сечение. 4мм меди и 6 алюминия, надеюсь этот комментарий вам поможет.
www.reg35.com
ИТС — товары для бани и сауны
Искусство Творить Сауны
Ответ: В соответствии с таблицей .
Мощность печи (кВт) | Сечение медного кабеля (мм2 ) | |
380В 3фазы | 220В 1фаза | |
4,5 | 5×1.5 | 3×4 |
6.0 | 5×1.5 | 3×6 |
8.0 | 5×2.5 | 3×6 |
12.0 | 5×4 | 3×10 |
15.0 | 5×6 | 3×10 |
18.0 | 5×6 | 3×16 |
21.0 | 5×6 | 3×16 |
26.0 | 5×6 | 3×16 |
В России подключать на 1 фазу 220 Вольт разрешается приборы мощностью до 4,5 кВт.
Свыше 4,5 кВт каменка должна подключается в 3-х фазную сеть на 380 Вольт.
Вышеуказанная таблица определяет необходимое минимальное сечение кабеля для безопасной эксплуатации электрической каменки при подключении на 1 фазу 220 В, для тех случаев, когда нет возможности подключить 380 В.
Вернуться к тематическим вопросам
Выбор темы строительства
www.its-sauna.ru
ИТС — товары для бани и сауны
Искусство Творить Сауны
Версия для печати
Ответ: В соответствии с таблицей .
Мощность печи (кВт) | Сечение медного кабеля (мм2 ) | |
380В 3фазы | 220В 1фаза | |
4,5 | 5×1.5 | 3×4 |
6.0 | 5×1.5 | 3×6 |
8.0 | 5×2.5 | 3×6 |
12. | 5×4 | 3×10 |
15.0 | 5×6 | 3×10 |
18.0 | 5×6 | 3×16 |
21.0 | 5×6 | 3×16 |
26.0 | 5×6 | 3×16 |
0В России подключать на 1 фазу 220 Вольт разрешается приборы мощностью до 4,5 кВт. Свыше 4,5 кВт каменка должна подключается в 3-х фазную сеть на 380 Вольт.
Вышеуказанная таблица определяет необходимое минимальное сечение кабеля для безопасной эксплуатации электрической каменки при подключении на 1 фазу 220 В, для тех случаев, когда нет возможности подключить 380 В.
Назад в раздел
www.its-sauna.ru
Расчет сечения кабеля двигателей 380В по кВт
Расчет сечения кабеля двигателей 380В определяется мощностью и материалом провода.
Трехфазным электродвигателям 2/3/4/5,5/7,5/11/15/18/22/30/40/50/75 кВт питающий кабель рассчитывается по формуле: I (ток, протекающий в проводнике) = P (потребляемая мощность) / √3⋅U (напряжение питания) ⋅ cosφ (0,7). После определения величины допустимого длительного тока в амперах, смотрим в таблицу ГОСТ 31996—2012 «КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ», где находим нужное сечение медной жилы мм.кв. для двигателя.
Таблица подбора диаметра провода по мощности двигателей 380В
| Электродвигатель | Мощность, кВт | Сила тока, А | Медный провод | Алюминиевый провод | ||
| Диаметр, мм | Ток маx, А | Диаметр, мм | Ток маx, А | |||
| АИР80В6 | 1,1 | 3,05 | 1,12 | 14 | 1,59 | 14 |
| АИР80А4 | 2,75 | |||||
| АИР71В2 | 2,55 | |||||
| АИР90LB8 | 3 | |||||
| АИР90L6 | 1,5 | 4,1 | ||||
| АИР80В4 | 3,52 | |||||
| АИР80А2 | 3,3 | |||||
| АИР100L8 | 4 | |||||
| АИР90L6 | 2,2 | 5,6 | ||||
| АИР90L4 | 5 | |||||
| АИР80В2 | 4,6 | |||||
| АИР112МА8 | 6,16 | |||||
| АИР100S4 | 3 | 6,8 | ||||
| АИР112МА6 | 4 | |||||
| АИР112МВ8 | 7,8 | |||||
| АИР90L2 | 3,3 | |||||
| АИР112МВ6 | 4 | 9,1 | ||||
| АИР100L4 | 8,5 | |||||
| АИР100S2 | 7,9 | |||||
| АИР132S8 | 10,5 | |||||
| АИР132S6 | 5,5 | 12,3 | ||||
| АИР112М4 | 11,3 | |||||
| АИР100L2 | 10,7 | |||||
| АИР132М8 | 13,6 | |||||
| АИР112M2 | 7,5 | 14,7 | 1,38 | 15 | 1,78 | 16 |
| АИР132S4 | 15,1 | 1,59 | 19 | |||
| АИР160S8 | 18 | 2,26 | ||||
| АИР132М6 | 16,5 | |||||
| АИР132M2 | 11 | 21,1 | 2,26 | 27 | 2,76 | 26 |
| АИР160S6 | 23 | |||||
| АИР132М4 | 22,2 | |||||
| АИР160М8 | 26 | 3,57 | 38 | |||
| АИР160S4 | 15 | 29 | 2,76 | 34 | ||
| АИР160S2 | 30 | |||||
| АИР180М8 | 31,3 | |||||
| АИР160М6 | 31 | |||||
| АИР160M4 | 18,5 | 35 | 50 | |||
| АИР160M2 | 35 | |||||
| АИР200М8 | 39 | |||||
| АИР180М6 | 36,9 | 4,51 | 55 | |||
| АИР180S2 | 22 | 41,5 | ||||
| АИР200L8 | 49,5 | |||||
| АИР200М6 | 44 | |||||
| АИР180S4 | 42,5 | |||||
| АИР180M4 | 30 | 57 | 4,51 | 80 | 5,64 | 65 |
| АИР180M2 | 55,4 | |||||
| АИР200L6 | 59,6 | |||||
| АИР225М8 | 62,2 | |||||
От правильного подбора сечения кабеля питающей сети, зависит работа каждого промышленного предприятия, где используют электрические машины, в том числе и электродвигатели типа АИР.
«Слабая» электропроводка приведет к перегрузке и аварийному отключению электромотора. Также, неподлежащего качества обмотка может привести к несчастным случаям, производственным травмам, остановке производства, посредством: перегрева проводов, короткого замыкания, плавление изоляции – пожар!
С другой стороны, излишняя толщина сечения кабеля – неэкономная трата бюджета предприятия.
Факторы, влияющие на выбор провода: нагрузка, длина
Выбор проводки зависит от таких критериев:
- Общая длина кабеля электропроводки, один из необходимых параметров токовых потерь;
- Токовая нагрузка, которая зависит от общей потребляемой мощности;
- Материал проводника алюминий либо медь;
Проводник из меди имеет ряд преимуществ по сравнению с алюминиевым проводом – выше проводимость, прочность, гибкость, меньшая подверженность окислению. Цена медного сплава выше, но плюсы проводки из меди неоспоримы.
Формула расчета сечения кабеля
Наиболее актуальная схема в промышленности, где используются электродвигатели АИР — метод определения сечения кабеля путем токовой нагрузки.
Для трехфазной сети 380 В, используется следующая формула:
Расчет сечения кабеля для трехфазного электродвигателя
Например, на производстве используют 3 двигателя АИР 30 кВт на 3000 об/мин, приводящие насосное оборудование, и 2 двигателя АИР 7,5 кВт на 1000 об/мин, приводящие в движение конвейер. При одновременной работе всех двигателей АИР суммарная потребляемая мощность, составит:
Далее с помощью данных ГОСТ 31996—2012 «КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ» определяем необходимое сечение медных жил:
| Сечение медных жил кабеля двигателя, мм.кв. | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Допустимый длительный ток, А | 95 | 120 | 145 | 180 | 220 | 260 | 305 | 350 |
Анализируя таблицу, делаем вывод, что для непрерывной работы представленных электродвигателей АИР180М4, АИР132М6 в течение 8-часовой рабочей смены и более, нам нужен кабель с сечением медных жил 95 мм2 и более.
Также, нужно учесть поправки на температуру окружающей среды, на сеть питания в воздухе/бетонных перекрытиях/земле и ряд других поправок. Поэтому нужно остановиться на площади сечения от 100 до 105 мм2.
Методика расчета сечения кабеля двигателей 380В по мощности не на 100 процентов точна, но все же с помощью нее можно получить базовое представление о том, как подобрать необходимый диаметр кабеля.
Расчет размера кабеля для двигателя (согласно NEC)
← Как спроектировать эффективное уличное освещение (часть 6)
Расчет размера насоса двигателя →
1 августа 2019 г. 8 комментариев
- Размер кабеля для ответвленной цепи с подключением к одному двигателю составляет 125% от допустимого тока полной нагрузки двигателя.
- Пример: каков минимальный номинал в амперах для кабелей, питающих 1 № 5 л.с., 415 В, 3-фазный двигатель с коэффициентом мощности 0,8.
Токи полной нагрузки для 5 л.с. = 7А. - Мин. емкость кабеля = (7X125%) = 8,75 А.
Токи полной нагрузки для 5 л.с. = 7А.- Кабели или фидеры, которые питают более одного двигателя и другую нагрузку(и), должны иметь допустимую нагрузку не менее 125 % номинального тока при полной нагрузке двигателя с наивысшим номиналом плюс сумма полной нагрузки номинальные токи всех других двигателей в группе, как определено в 430.6(A).
- Для расчета минимальной амперной емкости главного фидера и кабеля: 125 % максимального тока полной нагрузки + сумма токов полной нагрузки остальных двигателей.
- Пример: каков минимальный номинал в амперах для кабелей, питающих 1 № 5 л.с., 415 В, 3-фазный двигатель при коэффициенте мощности 0,8, 1 № 10 л.с., 415 В, 3-фазный двигатель при 0,8 Коэффициент мощности, 1 № 15 л.
- Токи при полной нагрузке для 5 л.с. = 7А.
- Токи при полной нагрузке для 10 л.с. = 13А.
- Токи при полной нагрузке для 15 л.с. = 19А.
- Токи при полной нагрузке для 10 л.с. (1 фаза) = 21А.
- Здесь мощность большого двигателя составляет 15 л.с., но максимальный ток полной нагрузки составляет 21 А для однофазного двигателя мощностью 5 л.с., поэтому 125% максимального тока полной нагрузки составляет 21X125% = 26,25 А.
- Мин. мощность кабеля = (26,25+7+13+19) = 65,25 А.
- Как указано в 430.24, проводники, питающие два или более двигателей, должны иметь допустимую нагрузку не менее 125 % от номинального тока при полной нагрузке двигателя с наивысшим номинальным значением + сумма номинальных токов при полной нагрузке всех другие двигатели в группе или на той же фазе.
- Возможно, нет необходимости включать в расчет все двигатели. Допускается как можно более равномерно балансировать двигатели между фазами перед выполнением расчетов нагрузки двигателя.
- Пример: каков минимальный номинал в амперах для проводников, питающих 1 номер 10 л.с., 415 В, 3-фазный двигатель с коэффициентом мощности 0,8 и 3 номер 3 л.с., 230 вольт, однофазный двигатель с коэффициентом мощности 0,8.
- Ток при полной нагрузке для трехфазного двигателя мощностью 10 л.с., 415 В, составляет 13 ампер.
- Ток полной нагрузки для однофазных двигателей мощностью 3 л.с. составляет 12 ампер.
- Здесь для балансировки нагрузки один однофазный двигатель подключен к фазе R, второй — к фазе B, а третий — к фазе Y. Поскольку двигатели сбалансированы между фазами, ток полной нагрузки на каждой фазе составляет 25 ампер (13 + 12 = 25). ).
- Здесь умножьте 13 ампер на 125 % = (13 × 125 % = 16,25 ампер). Добавьте к этому значению токи полной нагрузки другого двигателя на той же фазе (16,25 + 12 = 28,25 А ).
- Минимальный номинал в амперах для проводов, питающих эти двигатели, составляет 28 ампер.
Добавьте к этому значению токи полной нагрузки другого двигателя на той же фазе (16,25 + 12 = 28,25 А ).- Защита от перегрузки (нагреватель или защита от перегрева) представляет собой устройство, которое обеспечивает тепловую защиту данного двигателя от повреждения из-за перегрева при нагрузке. тяжелый с работой.
- Все двигатели непрерывного действия мощностью более 1 л.с. должны иметь какое-либо утвержденное устройство защиты от перегрузки.
- На каждом проводнике, управляющем работой двигателя мощностью более одной лошадиной силы, должен быть установлен предохранитель. NEC 430/37 плюс заземленная ветвь трехфазной заземленной системы также должна выдерживать перегрузку. Эта заземленная ветвь трехфазной системы является единственным случаем, когда вы можете установить устройство перегрузки или перегрузки по току на заземленный проводник, который питает двигатель.
- Чтобы найти необходимый размер защиты двигателя от перегрузки при работающем двигателе, необходимо умножить F.L.C. (полный ток нагрузки) с минимальными или максимальными номиналами в процентах, указанными ниже;
Максимальная перегрузка
- Максимальная перегрузка = F.L.C. (полный ток нагрузки двигателя) X допустимый % максимальной уставки перегрузки,
- 130 % для двигателей, указано в статье NEC 430/34.
- Допускается увеличение на 5 %, если указанное превышение температуры не превышает 40 градусов или указанный коэффициент эксплуатации не менее 1,15.
Минимальная перегрузка
- Минимальная перегрузка = F.L.C. (полный ток нагрузки двигателя) X допустимый % минимальной уставки перегрузки,
- 115 % для двигателей, указанных в статье NEC 430/32/B/1.
- Допускается увеличение на 10 % до 125 %, если указанное превышение температуры не превышает 40 градусов или указанный коэффициент эксплуатации не менее 1,15
Нравится:
Нравится Загрузка.
..
Рубрика: Без рубрики
О Jignesh.Parmar (BE, Mtech, MIE, FIE, CEng)
Jignesh Parmar закончил M.Tech (управление энергосистемой), BE (электрика). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в области передачи-распределения-обнаружения хищения электроэнергии-электротехнического обслуживания-электрических проектов (планирование-проектирование-технический анализ-координация-выполнение). В настоящее время он работает в одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмадабаде, Индия. Он опубликовал ряд технических статей в журналах «Electrical Mirror», «Electrical India», «Lighting India», «Smart Energy», «Industrial Electrix» (Australian Power Publications). Он является внештатным программистом Advance Excel и разрабатывает полезные электрические программы на основе Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знаком с английским, хинди, гуджарати и французским языками.
Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновить себя по различным инженерным темам.
Калькулятор падения напряжения — для одно- и трехфазных систем переменного и постоянного тока
Калькулятор падения напряжения — для одно- и трехфазных систем переменного и постоянного токаПоследнее обновление страницы: 20 окт. 2021 г., 22:42
Калькулятор падения напряжения
| Спасибо
для посещения NoOutage.com, чтобы использовать наш бесплатный калькулятор падения напряжения.
Пока вы здесь, ознакомьтесь с нашими специальными предложениями на все виды резервного питания сопутствующие товары, такие как… * Ручные переключатели * Автоматические резервные генераторы * Автоматические переключатели * Измерение и контрольно-измерительные приборы * Системы бесперебойного питания Устали платить по растущим тарифам на электроэнергию? Мы также продаем
продукты альтернативной энергетики, включая. * микрогидроэлектростанции * ветряные электростанции * солнечные батареи Готовы ли вы к следующему отключение электричества? | Используйте этот калькулятор для расчета падения напряжения на кабеле для
размеры проводников. Расчет предполагает медные или алюминиевые жилы без покрытия.
работает при выбранной температуре и основан на
сопротивление или импеданс из NEC 2011, глава 9, таблицы 8 и 9 для многожильных проводников
работает от сети постоянного или переменного тока 60 Гц. Вместо того, чтобы использовать коэффициент «k» или
«Эффективное Z» в Таблице 9. Этот метод основан на фактическом сопротивлении переменному току.
и значения реактивного сопротивления из таблицы. Входной ток нагрузки фиксирован, как и
базовая система Напряжение. Падение напряжения в кабеле рассчитывается по закону Ома.
где V падение = I нагрузка x R кабель . мощность каждого размера проводника, указанная для справки в раскрывающемся меню ниже, основана на NEC. 2011 Таблица 310.15(В)(16) для изолированных проводников 60С на напряжение от 0 до 2000 В, не более чем три токонесущих проводника в кабелепроводе, кабеле или земле с окружающей среды 30C (86F). Обратите внимание, что фактическая сила тока и падение напряжения для вашего приложение может отличаться от этих результатов, но в большинстве случаев будет очень близко к показанные здесь. Единицы измерения: Американский калибр проводов (AWG) и
Английский (ноги). Обратите внимание, для запуска этого калькулятора должен быть включен JavaScript. в вашем браузере. Щелкните здесь для альтернативный калькулятор, который также включает трансформатор и нагрузку двигателя.
| |||||||
ПРИМЕЧАНИЯ:
Дополнительная информация о напряжении падение на основе стандартов IEC доступно в Schneider Руководство по электромонтажным работам. | ||||||||
| ОБНОВЛЕНИЕ: 04.11.2009 3-фазный % расчет был скорректирован в 1,732 раза. ОБНОВЛЕНИЕ: 25.09.2013 добавлен № 16 AWG; значения переменного тока экстраполированы ОБНОВЛЕНИЕ: 27.04.2018 добавлены 850 В, 1000 В и 1500 В для солнечных систем постоянного тока. ОБНОВЛЕНИЕ: 16.10.2018 добавлены 70 В, 80 В, 90 В для систем постоянного тока. и добавлены ссылки NEC, расширены описание методологии, добавлены ПРИМЕЧАНИЕ 4 и ПРИМЕЧАНИЕ 5.   | ||||||||
..
Процент падения составляет V падение / V система x 100. Для систем переменного тока
сопротивление используется вместо кабеля постоянного тока R .
Эта методология аналогична примерам, приведенным после таблицы NEC 9.
.. 16 AWG (—/—A) 14 AWG (15/—A) 12 AWG (25/20A) 10 AWG (30/25A) 8 AWG (40/30A) 6 AWG ( 55/40A)4 авг (70/55A)3 авг (85/65A)2 авг (95/75A)1 авг (110/85A)1/0 авг (125/100A)2/0 авг (145/115A) 3/0 авт. 355/285A)750MCM (400/320A)
.. один набор проводников2 проводника на фазу, параллельные3 проводника на фазу, параллельные4 проводника на фазу, параллельные
Следовательно, используя это правило, можно проверить падение на 240 В.
системы, если длина цепи превышает 240 футов.
Это приводит к небольшому снижению напряжения
падение и могут быть полезны для предельных расчетов.
