Динамики своими руками. Самодельный динамик в домашних условиях

Автор admin На чтение 4 мин Просмотров 4к. Опубликовано

В радиолюбительской практике может возникнуть необходимость применения громкоговорителя в ситуации, когда под рукой нет ничего подходящего, а низкочастотный сигнал нужно прослушать. В этом случае динамик можно сделать своими руками. Самодельный динамик, конечно, будет иметь низкое качество звучания, но преобразовывать электрический сигнал в звуковые колебания он сможет. Любой громкоговоритель состоит из одних и тех же основных деталей:

  • Постоянный магнит
  • Звуковая катушка
  • Диффузор

На катушку, расположенную в поле постоянного магнита, приходит переменное напряжение звуковой частоты. Катушка начинает перемещаться в магнитном поле с частотой приходящего сигнала.

С катушкой жёстко сопряжён диффузор, который перемещаясь вместе с ней, создаёт в воздухе звуковые волны, воспринимаемые человеческим ухом. Использование этого принципа позволяет создавать своими рукамидинамики небольшой мощности.

Самодельный динамик своими руками в домашних условиях

Как изготовить динамик своими руками. Эта работа не потребует, каких либо специальных навыков.Основой для изготовления самодельных динамиков является постоянный магнит и катушка. Самая примитивная конструкция будет иметь ограниченный звуковой диапазон и небольшую мощность, но воспроизводить звук она будет в любом случае. Для изготовления самодельного динамика понадобятся следующие детали:

  • Постоянный магнит
  • Металлически стержень
  • Бумажный скотч
  • Плотная бумага
  • Медная проволока

Лучше если магнит будет иметь цилиндрическую форму. Если такого магнита нет, то можно использовать дисковые неодимовые магниты, которые можно сложить в столбик. Можно применить практически любой магнит, который есть под рукой, но звуковая катушка будущего динамика должна перемещаться по цилиндрическому намагниченному стержню. В данной конструкции используется тороидальный магнит и любой металлический цилиндр. Конечно, алюминиевый или латунный цилиндр не подойдёт, так как металл должен обладать магнитными свойствами. Для повторения конструкции можно использовать обыкновенный болт.

Так как катушка будет наматываться на цилиндр, между ней и поверхностью должен быть небольшой зазор. Для этого на поверхность болта, наматывается два три слоя скотча и лента обрезается. Следующие два-три слоя наворачиваются клейкой стороной вверх. На липкую поверхность будет наматываться звуковая катушка. При её намотке нужно получить сопротивление соответствующее сопротивлению фирменных динамиков. Требуемая длина провода определяется по формуле. Чтобы не заморачиваться с расчётами лучше использовать онлайн калькулятор, куда вводится диаметр имеющегося провода и нужное сопротивление.

В результате получается длина отрезка. Так провод диаметром 0,15 мм, для сопротивления катушки 8 Ом должен иметь длину 8,4 метра, а провода 0,12 мм потребуется 5,3 метра.

Наматывать катушку следует виток к витку, но если некоторые витки будут пересекаться, ничего критического не произойдёт. После того, как весь провод будет намотан, от обмотки выводятся два конца, на которые будет подаваться звуковой сигнал. Сверху катушка оборачивается одним-двумя слоями скотча, чтобы намотка не разошлась. Готовая катушка снимается с оправки и с неё удаляется скотч, намотанный для получения зазора. На свободном от обмотки конце бумажного цилиндра делаются надрезы и края отгибаются прямоугольными лепестками. Далее изготовляется диффузор. Для этого на листе плотной бумаги циркулем рисуется окружность диаметром 12-15 см. Её нужно вырезать ножницами и прорезать от края к центру. Края нужно завести один на другой и склеить. В результате получится плоский конус, похожий на классический диффузор.

К его выпуклой стороне приклеивается катушка отогнутыми лепестками.

Далее собирается вся конструкция. Сначала из полосок бумаги делаются гармошки, которые будут удерживать диффузор в правильном положении и играть роль амортизаторов. Они приклеиваются к диффузору.На подставку из листа плотного картона кладётся тороидальный магнит, а в его центр ставится болт, который выполняет функцию керна магнитной системы. Диффузор с приклеенной катушкой устанавливается на болт, а бумажные «гармошки» приклеиваются к основанию. Далее выводы катушки нужно зачистить и подключить всю конструкцию к усилителю низкой частоты. Начинать проверку работоспособности нужно с малых уровней громкости.

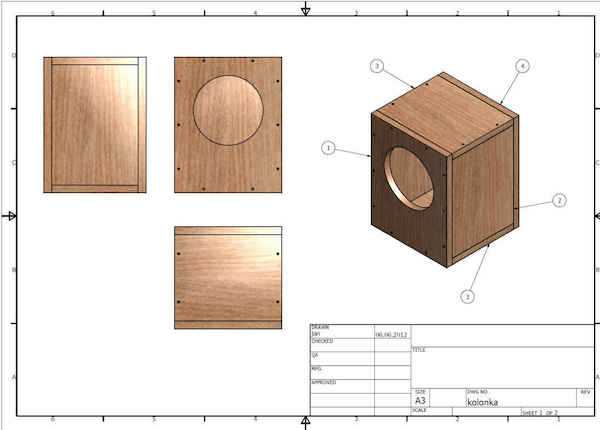

Изготовление динамиков своими руками

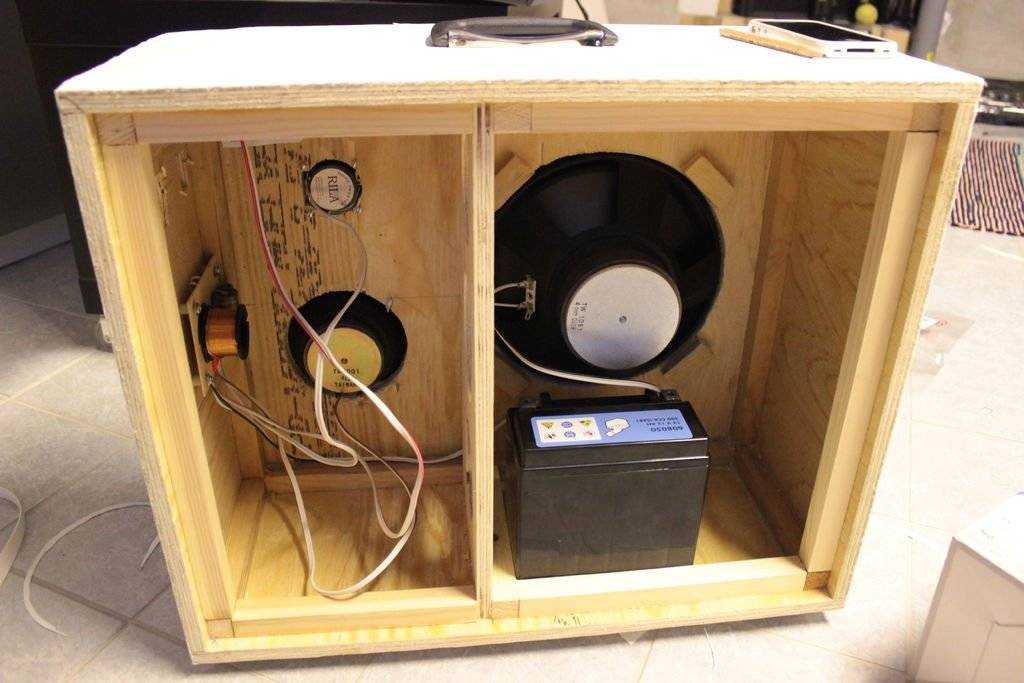

По этому принципу можно легко собирать динамики своими руками из различных подручных материалов. Интересные результаты получаются из пластиковых бутылок, у которых используется горлышко и верхняя коническая часть. Это почти готовый диффузор. Небольшие динамики можно сделать из бумажных стаканчиков.

Главное не делать сопротивление обмотки слишком маленьким. Это может вывести из строя оконечный каскад усилителя. Интересные результаты получаются с использованием плоской катушки, витки которой наклеены на лист плотной бумаги.

Электромагнитный динамик своими руками | ldsound.info

Изготовление хорошего громкоговорителя предъявляет высокие требования к искусству, терпению и настойчивости строителя. Однако тот, кто не боится возможных неудач, наверное достигнет цели, если приступит к работе с надлежащим запасом знаний и обладает необходимым инструментом. Предварительным условием удачи в работе является точное знание основных законов техники громкоговорителей. Аппарат, самостоятельное изготовление которого описывается, представляет довольно верное подражание громкоговорителю «Magnavox», производства British Wireless (London) (Британской Радиотелеграфной Компании в Лондоне).

Рис.1. Кожух для электромагнита из отрезка газовой трубы.

Кожух для электромагнита. Для изготовления кожуха, изображенного на рис. 1, употребим газовую трубу, диаметром в 3½ дюйма, от которой с помощью ножовки для металлов отрежем кусок в 62 мм длиной. При этом следует в особенности позаботиться о правильности плоскости разреза. С этой целью лучше всего установить трубу на токарный станок и отрезать резцом кусок требуемой длины. Верхняя и нижняя грани должны быть запилены вполне плоско, так, чтобы к полученному цилиндрическому кольцу можно было привернуть снизу круглую шайбу диаметром в 95 мм. Эта шайба вырубается из железного листа толщиною в 5—6 мм, тщательно запиливается по краям и снабжается центральным сверлением для винта в ½». Форма крышки, склепанной из двух железных шайб толщиною по 4 мм, видна на рис. 2:

Рис. 2. Крышка для магнитного кожуха.

Диаметр нижней шайбы подбирается так, чтобы крышка как раз входила в кожух. Припаянное к верхней шайбе концентрическое кольцо имеет наружный диаметр 55 мм, вышину в 12 мм и толщину стенок в 4 мм.

Электромагнит. Детали электромагнита изображены на рис. 3. С правой стороны представлена катушка, обмотанная медной проволокой, диаметром в 0,4 мм с двойной хлопчатобумажной изоляцией. Слева изображен изготовленный из мягкого железа сердечник, в середине — полюсный наконечник. Сердечник имеет длину 40 мм и диаметр — 38 мм. Вдоль оси просверливается отверстие, шириной в 11 мм, в котором нарезается полудюймовая резьба. Нужно особенно постараться, чтобы отверстие было по возможности центральным, так как хорошая работа громкоговорителя в высокой степени зависит от строго центрированного действия магнитных сил на мембрану. Магнитная катушка должна плотно надеваться на сердечник и изготовляется по размерам, указанным на рис. 3:

Рис. 3. Детали электромагнита.

Обе боковые шайбы могут быть сделаны из тонкого дерева или из толстого картона. Для уменьшения рассеяния верхнюю шайбу нужно оклеить станиолем или изготовить ее целиком из тонкой листовой меди. Затем на катушку наматывается около 400 м медной проволоки толщиной в 0,4 мм. Это даст в общем около 3000 витков. Полюсный наконечник имеет в длину 25 мм, диаметр — 15 мм и снабжен выступом длиною около 12 мм. На последнем делается полудюймовая резьба, чтобы полюсный наконечник мог быть ввинчен в сердечник электромагнита. Так как при изготовлении железного сердечника и полюсного наконечника невозможно обойтись без токарного станка, лучше всего эти части заказать хорошему токарю. Теперь можно приступить к сборке электромагнита. Сердечник снизу привертывается к кожуху винтом, и на него надевается катушка. Затем концы обмотки соединяются с клеммами, укрепленными на наружной стороне кожуха. Эти клеммы насаживаются на небольшой эбонитовый брусок, который с одной стороны опиливается соответственно выпуклости кожуха и привинчивается к наружной стенке согласно рис. 4. Конечно, обе клеммы должны быть тщательно изолированы одна от другой, что всего лучше достается подкладыванием маленьких слюдяных шайб под закрепляющие винты, свободно проведенные сквозь стенку.

Рис. 4. Крепление клемм на наружной стенке магнитного кожуха.

В крышке кожуха делается точно центрированное отверстие в 23 мм диаметром и она насаживается на кожух. Если работа была выполнена тщательно, то полюсный наконечник находится теперь как раз посередине высверленного в крышке отверстия, и верх его будет заподлицо с крышкой.

Мембрана со вспомогательной магнитной катушкой. Чтобы достигнуть вполне центрального действия магнитных сил на мембрану, почти во всех современных конструкциях громкоговорителей отказались от применения магнитных мембран. В настоящее время почти исключительно употребляются мембраны из немагнитного материала, например, — из слюды, алюминия, целлулоида и т.д. С этим связано еще второе преимущество: масса мембраны уменьшается примерно наполовину, что позволяет ей быстрее следовать за звуковыми колебаниями. Чтобы электромагнит громкоговорителя мог действовать на эти немагнитные мембраны, необходимо или включение промежуточной части (в качестве таковой громкоговоритель Брауна имеет стальную плоскую пружину) или приходится прикрепить к мембране возбуждаемый током от вспомогательного источника маленький электромагнит, на который воздействует большой электромагнит громкоговорителя в такт звуковым колебаниям. Таким образом слюдяная мембрана приходит в колебания лишь благодаря вторичному механическому воздействию маленького электромагнита.

Рис. 5. Громкоговоритель в разрезе (без рупора).

Для нашего громкоговорителя мы прибегнем ко второму способу. На рис. 5 (разрез громкоговорителя) маленькая вспомогательная магнитная катушка находится при S. Она подвешивается в воздушном пространстве между полюсным наконечником и крышкой кожуха и прикрепляется к центру слюдяной мембраны с помощью тонкой алюминиевой скобочки. Эта катушка находится в сильнейшей части магнитного поля, так как при работе громкоговорителя наиболее интенсивный силовой поток направлен от полюсного наконечника непосредственно на крышку кожуха. Ввиду этого большой электромагнит оказывает на нее весьма сильное влияние. Чтобы маленькая катушка могла свободно двигаться, она должна висеть в небольшом воздушном зазоре между полюсным наконечником и крышкой кожуха, отнюдь не касаясь последних.

Рис. 6. Приспособление для зажатия слюдяной мембраны.

Рис. 6 показывает приспособление для натяжения слюдяной мембраны, состоящее из четырех спаянных попарно медных колец. Мембрана, которую можно купить в граммофонном магазине, имеет диаметр 63—70 мм; с помощью приспособления для натяжения она зажимается по всей окружности. Для достижения удовлетворительного натяжения рекомендуется отшлифовать кольца на выверочной плите наждачным порошком с маслом, пришабривая выступающие места. Неровности проще всего обнаружить, натирая отшлифованные в матовый цвет кольца о гладкую выверочную плиту; при этом выступающие места также становятся гладкими и легко могут быть замечены. Отшлифованные кольца просверливаются в восьми равноотстоящих точках по окружности; отверстия нарезаются, так что кольца можно свинтить, заложив между ними слюдяную мембрану. Наконец, согласно рис. 6, кольца припаиваются к отрезку трубы, насаженному на крышку кожуха. Теперь слюдяная мембрана закрывает кожух сверху.

Следующей задачей является изготовление вспомогательной катушки S. Стеклянную трубку, диаметр которой точно равен 16 мм, обматываем папиросной бумагой, промазывая каждый слой жидким рыбьим клеем так, чтобы получилась трубочка длиною в 20 мм при толщине стенок в 0,5 мм. Эту трубочку, не снимая со стеклянной трубки, обматываем эмалированной медной проволокой длиною в 10 м и толщиною в 0,15 мм. Чтобы избежать раскручивания проволоки, готовую обмотку покроем изоляционным лаком. Катушку можно снять со стеклянной трубки не прежде, чем она совершенно высохнет.

Изготовленную катушку необходимо снабдить алюминиевой скобочкой. С этой целью отрезаем от тонкого алюминиевого листа полоску в 2—3 мм шириной и приклеиваем ее шеллаковым клеем к внутренней стороне катушки. Можно также прикрепить скобочку с наружной стороны бумажной катушки, но это нужно делать до изготовления обмотки и аккуратно наматывать проволоку поверх наклеек. В этом случае нужно убедиться в достаточной надежности изоляции между проволочными витками и алюминиевой скобочкой, для чего можно воспользоваться карманной батареей и маленькой лампой накаливания. Затем скобочка с помощью маленькой алюминиевой заклепки прикрепляется к центру задней стороны слюдяной мембраны, и катушка осторожно заводится в воздушный зазор между полюсным наконечником и крышкой кожуха, причем она должна висеть вполне свободно, нигде не касаясь соседних частей. Перед этим концы обмотки продеваются наружу сквозь отверстия в 1 мм диаметром и закрепляются в клеммах K2 и К1, изолированно насаженных с наружной стороны. Понятно, что подводящие концы катушки не должны мешать ее колебаниям; поэтому лучше всего свертывать проволоки в маленькие спирали тотчас по выходе их из бумажной трубки, благодаря чему они легко пружинят и не мешают движению.

Теперь большая часть работы закончена. Остается только приладить к громкоговорителю рупор, чтобы заключенная внутри воздушная масса пришла в соответствующие колебания, подкрепляя и усиливая таким образом действие мембраны.

Рис. 7. Рупор.

Изготовление рупора. Изображенная на рис. 7 форма рупора имеет то преимущество, что она легко изготовляется и очень хорошо работает, так как не имеет ясно выраженного резонанса. Хорошим материалом для изготовления рупора является вулканизированная фибра в 2 мм толщиной. Для рупора вышиною в 25 см употребляется пластинка, форма и размеры которой указаны на рис. 8. Она сгибается в виде воронки, и края, перекрывающие друг друга, тщательно склепываются. Верхушка воронки спиливается лобзиком, и рупор насаживается на металлическую оправу, которая привинчивается к приспособлению для зажатия мембраны с включением промежуточной прокладки в виде резинового кольца (годится, напр., кольцо от консервной банки).

Рис. 8. Шаблон пластинки из вулканизированной фибры для изготовления рупора.

Если не имеется вулканизированной фибры, можно взять другой материал, например листовую медь, алюминиевый лист или жесть. В случае нужды годится также и картон, который лучше всего сгибать в намоченном виде, причем края тщательно склеиваются; готовая воронка обматывается бечевкой и просушивается в течение 24 часов.

Трансформатор для громкоговорителя. Так как обмотка громкоговорителя обладает очень малым сопротивлением, то доставляемый приемником ток высокого напряжения должен быть трансформирован, прежде чем он попадет в катушку громкоговорителя. Сопротивление первичной катушки трансформатора должно равняться 1500 Ом. Лучше всего употреблять медную проволоку толщиной в 0,15 мм с двойной или одинарной шелковой изоляцией. На первичную катушку наматывается медная проволока с двойной хлопчатобумажной изоляцией длиной в 60 м и толщиной в 0,6 мм.

Громкоговоритель присоединяется к вторичной катушке трансформатора, между тем как концы первичной катушки соединяют с телефонными клеммами приемника.

Работа громкоговорителя. Прежде чем привести в действие громкоговоритель, надо к клеммам К3 и К4 (рис. 5), соединенным с обмоткой маленькой катушки S, подвешенной к слюдяной мембране, присоединить вспомогательную батарею из нескольких аккумуляторных элементов. Напряжение батареи лучше всего отрегулировать с помощью потенциометра так, чтобы громкоговоритель работал с наибольшим эффектом.

Если громкоговоритель передает хорошо и без искажений, но звучит слабо, — рекомендуется насадить на сердечник электромагнита полюсный наконечник большего диаметра и таким образом уменьшить воздушный зазор, в котором подвешена катушка S.

Изготовление аудиодинамиков из бытовых материалов

Изготовление аудиодинамиков из бытовых материалов | Каролина.com
  • Моя учетная запись

    Войдите или зарегистрируйтесь сейчас, чтобы максимально сэкономить и получить доступ к информации профиля, истории заказов, отслеживанию, спискам покупок и многому другому.

    Авторизоваться Завести аккаунт

  • Обслуживание и поддержка

    Свяжитесь с нами

    Наша служба поддержки клиентов работает с 8:00 до 18:00 по восточноевропейскому времени с понедельника по пятницу. Онлайн-чат доступен с 8:00 до 17:30 по восточному времени с понедельника по пятницу.

    Телефон:
    800.334.5551
    Факс:
    800.222.7112
    Электронная почта:
    Электронная почта Обслуживание клиентов

    Подробнее Обслуживание и поддержка

    Международные продажи и обслуживание

    Мы обслуживаем преподавателей более чем в 170 странах мира. Создать предложение запросите на нашем веб-сайте или свяжитесь с нашим международным отделом продаж.

    Международная информация для заказа

  • Покупки
    Списки

    Войдите или зарегистрируйтесь сейчас, чтобы максимально сэкономить и получить доступ к информации профиля, истории заказов, отслеживанию, спискам покупок и многому другому.

    Авторизоваться Завести аккаунт

  • Быстрый
    Заказать

Майк Исли
Разработчик продукта

Ваши ученики любят слушать свои любимые списки воспроизведения на MP3-плеерах и мобильных телефонах. С помощью этого увлекательного исследовательского задания они теперь могут понять, как их наушники или динамики воспроизводят звуки, которые им нравятся. Они будут делать динамики из обычных бытовых материалов и в процессе откроют для себя науку о том, как динамики создают звук.

Фон

Аудиодинамики состоят из тонкой катушки медного провода (звуковой катушки), которая окружает неподвижный постоянный магнит. Верхняя часть звуковой катушки прикреплена к центру тонкой конусообразной бумажной диафрагмы. Катушка и диафрагма свободно перемещаются. Когда звуковой электрический сигнал исходит от радиоприемника, MP3-плеера или мобильного телефона, он поступает в звуковую катушку. Поток электронов через катушку создает электромагнит с северным и южным полюсами. В отличие от постоянного магнита, электромагнит может менять полюса, изменяя направление потока электронов. Усилитель в музыкальном устройстве постоянно переключает направление потока электронов, из-за чего магнитные полюса звуковой катушки колеблются взад и вперед с севера на юг. Это приводит к двухтактному эффекту, поскольку постоянные полюса окружающего магнита притягивают, а затем отталкивают переключающие полюса электромагнитной звуковой катушки. Это притяжение и отталкивание звуковой катушки заставляет подключенную диафрагму вибрировать вверх и вниз, создавая звуковые волны для голоса и музыки. См. поперечное сечение динамика (рис. 1) ниже 1 .

Рис. 1. Поперечное сечение динамика.

Материалы

На группу

  • Штекер наушников (3-1/2 мм, 1/8″)
  • 2 зажима типа «крокодил»
  • 2 отрезка изолированного монтажного провода #22 (отрезки по 90 см)
  • 1 кусок неизолированного эмалированного магнитного провода #28 (6 м)
  • Алюминиевая форма для пирога
  • 6 круглых магнитов (диаметром около 1 дюйма)
  • Маленький кусочек наждачной бумаги
  • Крестообразная отвертка

Подготовка учителей

  1. Разделите свой класс на 10 лабораторных групп по 2–4 ученика.
  2. Отрежьте двадцать 90-сантиметровых кусков монтажного провода № 22 и зачистите 2 см изоляции с обоих концов.
  3. Раздайте материалы каждой группе.
  4. Приобретите несколько AM/FM-радиостанций или портативных стереосистем (бумбоксов), у которых есть мощные усилители, приводящие в действие динамики. Небольшие устройства, такие как MP3-плееры или сотовые телефоны, не будут работать, поскольку их аудиосигналы слишком слабы. Убедитесь, что эти радиостанции имеют стандартные разъемы для наушников (3-1/2 мм, 1/8 дюйма).
  5. Перед лабораторией соберите динамик, чтобы ознакомиться с процедурой. Проверьте динамик, подключив его к разъему для наушников каждого радиоприемника или магнитолы. Увеличивайте громкость до тех пор, пока звук не станет слышен через форму для пирога.

Процедура для учащихся

  1. Снимите корпус штекера наушников, повернув его против часовой стрелки.
  2. Проденьте оголенные концы двух 90-сантиметровых монтажных проводов через корпус и вставьте конец каждого провода в отверстие каждой стойки и плотно прикрутите к стойке, чтобы обеспечить хороший контакт (см. рис. 2).
  3. Добавьте лист бумаги в качестве прокладки между оголенными проводами, соединенными со стойкой, чтобы отделить стойки от оголенных проводов. Если они соприкоснутся, они не будут передавать сигнал.

    4. Рис. 2. Разъемы наушников с подключенным проводом.

  4. Наденьте корпус на оба провода и поверните по часовой стрелке, чтобы затянуть.
  5. Возьмите другие оголенные концы 2 соединительных проводов и оберните их вокруг винта каждого зажима типа «крокодил»; затяните крестовой отверткой (см. рис. 3). Это будет провод динамика, соединяющий разъем для наушников магнитолы с самодельным динамиком.

    6. Рисунок 3. Зажимы типа «крокодил», прикрепленные к другим концам проводов.

  6. Оберните 6-метровый кусок неизолированного магнитного провода #28 вокруг цилиндра, который имеет такой же размер или немного больше, чем круглые магниты. Сделайте тугую узкую спираль, оставив около 25 см с каждого конца, чтобы обернуть ее вокруг левой и правой сторон катушки, чтобы не повредить катушку (см. рис. 4). Оставьте свободными 12–15 см с каждого конца, чтобы прикрепить зажимы типа «крокодил» к собранному проводу динамика. Эта катушка является вашей звуковой катушкой.

    7. Рис. 4. Катушка с завернутыми сторонами.

  7. Отшлифуйте эмалевое покрытие с каждого конца (от 3 до 5 см) катушки провода до оголенного медного провода, чтобы обеспечить хороший контакт с зажимами типа «крокодил».
  8. Поместите 3 круглых магнита стопкой на ровную поверхность и наденьте проволочную катушку на первый магнит, пока катушка не сравняется с верхней частью магнита (см. рис. 5).

    9. Рис. 5. Проволочная катушка на магнитах.

  9. Установите алюминиевую форму для пирога по центру узла магнитной проволоки (см. рис. 6).
  10. Если кастрюля неустойчива, вы можете поместить магнит в центр кастрюли, чтобы зафиксировать узел магнитной проволоки внизу; однако звук громче без магнита сверху.

    11. Рис. 6. Сборка поддона и магнита/провода (вверху).

  11. Вставьте штекер наушников в гнездо для радионаушников и подсоедините 2 зажима типа «крокодил» к каждому концу проводов звуковой катушки.
  12. Включите радио, выберите станцию ​​и полностью увеличьте громкость. Если звука нет, убедитесь, что зажимы типа «крокодил» не соприкасаются и хорошо соприкасаются с отшлифованными концами проводов звуковой катушки. Если звука по-прежнему нет, проверьте оголенные провода в штекере наушников, чтобы убедиться, что они все еще разделены.

Дополнительные действия

  1. Поместите несколько кристаллов песка или соли на полпути между центром и внешним краем чаши, а затем включите радио. Опишите, что вы видите, и расскажите, почему это происходит.
  2. Добавьте больше магнитов под кастрюлю (до 6 и более). Как это влияет на звук?
  3. Попробуйте использовать для динамиков различные материалы, такие как металлические кастрюли, банки, пластиковые подносы для закусок, тонкие пластиковые или бумажные тарелки и чашки, а также алюминиевую фольгу, и обратите внимание, как это влияет на звук.
  4. Проведите эксперимент, чтобы увидеть, влияет ли диаметр динамика на высоту тона (низкую, среднюю или высокую).

Сноска

1 http://www.simplyspeakers.com/speaker-repair-how-to-tips-tricks-faq.html (по состоянию на 12 марта 2013 г. ).

Вам также может понравиться

Вам также может понравиться

Форма для пирога, алюминий, упаковка из 8 шт.

Артикул № 971240

$8,76

Быстрый просмотр

Набор Carolina® Введение в электромагнетизм

Артикул № 758661

158,00 долларов США

Быстрый просмотр

Ваучер на набор Carolina® Introduction to Electromagnetism Kit

Артикул № 758661DV

$170.00

Быстрый просмотр

Кольцевые магниты, разные цвета, упаковка из 6 шт.

Артикул № 955017

$7.00

Быстрый просмотр

Проволока, монтажная, калибр 22, рулон 100 футов

Артикул № 972626

$13,06

Быстрый просмотр

Проволока, эмалированная, калибр 28, рулон 75 футов

Артикул № 973460

4,46 доллара США

Быстрый просмотр

Зажимы типа «крокодил», упаковка из 10 шт.

Артикул № 756500

$9,15

Быстрый просмотр

Загрузка…

Cup Speaker: Physics & Sound Science Activity

Намотайте моток проволоки, прикрепите ко дну бумажного стаканчика, держите рядом магнит и слушайте радио! Вы сделали свой собственный динамик.

Область:

Инженерная и технология

Дизайн и разжигание

Nature of Science

Наука как процесс

Физика

Электричество и магнитизм

Sound

:

Sound

:

Sound

:

Sound

:

Sound

:

Sound

0006

resonance

electromagnet

NGSS and EP&Cs:

PS

PS2

PS3

PS4

ETS

ETS1

CCCs

Cause and Effect

Systems and System Models

Energy And Matter

Структура и функция


Инструменты и материалы

  • Восемь футов (2,5 метра) или более магнитной проволоки калибра 24 или выше (тоньше)
  • Кусок наждачной бумаги, площадью несколько дюймов (5–8 сантиметров).
  • C- или D-элементная батарея (она может быть разряжена, она просто используется для намотки катушки)
  • 1/8-дюймовый (3,5-миллиметровый) монофонический штекер для телефона (если вы не хотите его покупать, вы можете отрезать головной убор от пары старых наушников, но оставить кабель нетронутым; любой штекер, который подходит к радио, телефон или другое аудиоустройство с усилителем будет работать)
  • Два поводка с зажимом типа «крокодил»
  • Скотч или малярный скотч
  • Кусачки/инструменты для зачистки проводов или ножницы
  • Один или два магнита-пончика диаметром около 1 дюйма (2,5 сантиметра) и толщиной 1/4 дюйма (6,4 миллиметра).
  • Бумажный стакан
  • Работающее аудиоустройство (например, радио или телефон) с разъемом для наушников.

Сборка

  1. Отшлифуйте эмаль на последних 2 дюймах (5 см) каждого конца магнитной проволоки, пока оголенная проволока не заблестит на обоих концах.
  2. Обмотайте магнитную проволоку вокруг батареи, оставив свободными 10 см на каждом конце.
  3. Сдвиньте провод с батареи и оберните свободные концы вокруг катушки, чтобы удерживать устройство на месте. Оставьте несколько дюймов проволоки, торчащей с обоих концов катушки.
  4. Приклейте спираль к внешнему дну бумажного стаканчика.
  5. Прикрепите зажим типа «крокодил» к каждому из двух выступающих концов проволочной катушки (см. схему).
  6. С помощью ножниц или кусачек для зачистки проводов оголите концы провода мини-телефонной вилки и разделите две жилы (если там есть третий заземляющий провод, просто свяжите его с одной из других жил).
  7. Присоедините свободный конец зажима-крокодила к двум жилам провода на телефонной мини-вилке. (Нажмите, чтобы увеличить фото ниже.)

Действия и уведомления

Подключите штекер мини-телефона к радиоприемнику, телефону или другому устройству, затем включите его и включите музыку (возможно, вам придется сделать звук громче, чем обычно). Одной рукой поднесите чашку к уху. Другой рукой подносите магнит все ближе и ближе к витку провода, пока не услышите звук, издаваемый самодельным динамиком.

Если у вас есть два магнита, вы можете поместить один внутрь дна чашки, а другой рядом с катушкой, снаружи чашки (чтобы два магнита удерживали друг друга), чтобы звук продолжался.

Что происходит?

Посмотрите вниз на петлю провода. Когда электрический ток проходит по петле по часовой стрелке, как вы смотрите на петлю, ближайший к вам южный магнитный полюс. Когда ток меняется на противоположный, ближайший к вам северный магнитный полюс.

Когда южный магнитный полюс магнита находится рядом с катушкой провода, он будет притягивать северный полюс и отталкивать южный полюс катушки электромагнита. Катушка будет двигаться к магниту и от него, в зависимости от направления электрического тока. Поскольку катушка прикреплена к чашке, чашка также будет двигаться к магниту и от него.

Чашка толкает воздух вперед и назад, создавая звук, который достигает вашего уха. Сам по себе оголенный провод не пропускает много воздуха, поэтому не издает особого звука. Однако, если катушка прикреплена к большому маломассивному материалу, она будет вибрировать этот материал, который, в свою очередь, будет вибрировать воздух, издавая более громкий звук.

Внутри почти каждого динамика будет магнит, катушка провода и тонкий материал для передачи звука в воздух. Изобретение сильных редкоземельных магнитов позволяет динамикам воспроизводить больше звука при меньшем потреблении электрического тока.

Дальше

Бумажные стаканчики — удобные колонки, потому что они легко надеваются на ухо, но вы можете использовать что угодно, чтобы создать вибрацию воздуха. Прикрепите катушку к другим предметам, держите их возле уха и слушайте, что происходит.
