изготовление, устройство и согласование с кабелем

Содержание

• 1 Диапазон частот
• 2 Информация, умалчиваемая в пособиях по изготовлению самодельных антенн
• 3 Согласование и симметрирование самодельных антенн
• 4 Симметрирующие устройства для полуволновых вибраторов

Пришла пора рассказать важную информацию: зачем сдирали обмотку кабеля при конструировании простейшего несимметричного вибратора для приема цифрового телевидения, когда показывали, как сделать самую простую антенну. Напомним, в этих целях кусок коаксиального кабеля выбранной длины зачищался от изоляции, снабжался f-разъемом и втыкался в приставку. Располагали горизонтально и, по возможности, перпендикулярно направлению прихода сигнала. Подобная несложная конструкция ловит сигнал в городах без труда. Но, обратите внимание, в рациях рекомендовали использовать оплетку, замыкая на жилу у основания при стыковке с платой. Уже рассказали, как сделать антенну собственными руками для любого случая, а теперь перейдем к тонкостям.

Диапазон частот

Для изготовления правильной антенны выясните диапазон частот. В дальнейшем задача сводится к поиску готовых конструкций. Вероятно, читатели не станут брать в библиотеке учебник по расчету антенн и высчитывать размеры. Есть возможность воспользоваться готовыми чертежами, требуется определить частоту канала в Гц и структуру сигнала (тип поляризации).

Информация, умалчиваемая в пособиях по изготовлению самодельных антенн

В обзоре изготовления антенны Харченко упомянули, что для каждой частоты используют фиксированный диаметр провода. Чем больше длина волны, тем материал толще. Понятно, что при определенных условиях достать проволоку нужного диаметра уже не получается, потому конструируют из пластин либо создают несколько контуров. Что касается простых вибраторов, упоминали, что повышение толщины медной жилы расширяет полосу принимаемых частот. На чем и основан принцип действия фрактальных биконусных антенн, изобретенных более века назад.

Получается, что толщина провода вносит коррективы. Для длинноволновых антенн и рекомендуется применять антенные канатики. Данный материал подобен одножильной полевки. Прочный и тонкий антенный канатик не искажает характеристик, в отличие от обычной проволоки, толщина которой может оказаться значительной. Как подобный момент учитывать при конструировании. Длина полуволнового вибратора меньше идеальной расчетной. Исключительно в рассматриваемом случае обеспечивается точное попадание частоты в резонанс. Чем толще проволока, тем дальше уход. Что касается канатиков и тонкой проволоки, то в их случае длина составляет 97% расчетной. Теперь становится понятно, почему при ловле цифрового мультиплекса снимали оплетку.

Для радиостанций оставляли экран, в основном, для хороших эксплуатационных качеств. Внешняя изоляция кабелей прочная, и антенна для рации долговечна. Правда, длину следует брать меньше расчетной. Проще определить нужные размеры опытным путем, отрезая немного от кабеля и измеряя дальность приема. А теперь приведем таблицу, где даны длины полуволновых вибраторов и толщины проволоки. Цифры сведены в таблицу. По столбцам идут номера каналов, по строкам длины полуволновых вибраторов в зависимости от двух толщин медной проволоки, 1,5 мм и 4 мм.

Видно, что разница составляет 1 см до нескольких миллиметров и падает с ростом частоты. Это не удивительно, скорее поправка связана с уменьшающейся длиной волны. Поясним, что дело касается телевидения, укажем частоты для приведенных каналов.

Это несущие изображения, близкие к левой границе полосы канала. Звук располагается симметрично сверху. Соответственно, не окажется ошибкой настроить полуволновой вибратор на это значение. Тогда для серединной частоты антенна окажется чуть коротковата, что и требуется. Выше приведена точная таблица, ею руководствуемся для создания приемной системы телевещания. Что делать, если провод отличается по диаметру от указанного. Сообразно чуть изменить длину самодельной антенны. Кстати, не забывайте, что для телевидения полуволновой вибратор расположен горизонтально, а для радиоприемников – вертикально, этим учитывается поляризация сигнала. В первом случае антенна перпендикулярна направлению на станцию вещания.

Согласование и симметрирование самодельных антенн

Тем, кто привык пользоваться покупными антеннами, потребуется выучить два вопроса:

1. Симметрирование самодельных антенн.
2. Согласование антенн с кабелем (фидером).

Начнем со второго, так как он очевиднее. В каждой линии волна двигается, отражаясь от стенок. Задан угол переотражения. Собственно, и длина волны в линии меняется, что не так важно в рассматриваемом случае. Сопротивление меди не играет великой роли, ведь волна бежит в диэлектрике, хотя и активная составляющая накладывает ограничения. Энергия отражается экраном и не выходит за пределы линии.

Разумеется, чем выше проводимость металла, тем потери окажутся меньше. Идеальный коаксиальный кабель с золотым напылением. Кстати, прочий тип линий – волноводы – подобным качеством обладает. Потому стоят дорого (а в паспорте указана процентная доля драгоценных металлов, подлежащих сдачи государству при утилизации).

Когда волна бежит внутри линии, то отражается от препятствий. Проще проиллюстрировать на примере оборудования для исследования высоковольтных линий. Специальный фургон с аппаратурой в кабель посылает электрический сигнал звуковой частоты. Тот отражается от любой муфты, но, так как у ремонтников имеется карта, подобные неоднородности не интересуют. Но обрыв заметен на фоне регулярных источников отражения. Из примера понятно, как важна однородность линии. Согласование преследует цели исключения помех движению сигнала. Как правило, речь идет о такой неоднородности, как неодинаковые волновые сопротивления участков линии.

Наглядный, но слабый пример: представить канал с текущей по нему водой. Русло сужается, образуется круговорот. Но волне в линии все равно «сужается» или «расширяется» канал, все равно частично поворачивает назад. Причем процесс повторяется многократно: волна, как маятник, бегает туда и сюда, постепенно затухая. Подобные процессы снижают качество приема. Не так просто добиться согласования. Антенны наделены волновым сопротивлением, в точности, как у линии.

При излучении волна испытывает на себе сопротивление. Соответственно, теряется часть мощности. Это сопротивление называют волновым.

Отличие от активного, что волновое сопротивление зависит от длины волны (частоты сигнала). Измеряют при помощи генератора и высокочастотного вольтметра, как обычное. Это сопротивление равно для радио 50 Ом, а для телевещания – 75 Ом. Сообразно кабелю. На практике далеко не всегда получается. Для этого собирают согласующие устройства, к примеру, четвертьволновые трансформаторы. Передают энергию почти без потерь, точная настройка антенны ведется по КСВ метру. В случае полуволновых вибраторов допустимо укорачивать плечи и смотреть, изменились ли к лучшему параметры.

Важно симметрирование антенны. Это играет роль на метровых и декаметровых волнах, с ростом частоты эффект снижается. Но 12 каналов (вместе с FM-радио) попадают в диапазон, значит, вопрос лишним не является. Сам диполь с двумя плечами устройство симметричное, а кабель – несимметричная линия. В результате образуется разность потенциалов, искажающая диаграмму направленности, усиливающая уровень боковых лепестков. За счет токов, наведенных на оплетке линии, появляются паразитное излучение и паразитный прием. Если для радио это нестрашно, в случае с телевидением все шансы получать вместе с полезным сигналом часть стороннего. Подобные эффекты мешают в крупных городах с сильным уровнем помех.

Симметрирующие устройства для полуволновых вибраторов

Телевидение приняло за стандарт кабель 75 Ом. И волновое сопротивление полуволнового вибратора составляет 75 Ом. Согласование в данном случае не требуется. Но симметрирующее устройство собрать нужно. И покажем, как это сделать. Ниже приведен рисунок простейшего приспособления для этих целей. Сам он взят с сайта http://lib.qrz.ru/node/1033, где появился, как полагаем, благодаря одной из многочисленных книг на тему конструирования антенн. Приводим ниже таблицу с указанием длин а и б, а провод является отрезком коаксиального кабеля.

Разумеется, выдуманы и прочие разновидности антенн, некоторые годятся и в качестве комнатных. Полуволновой вибратор хорош простотой. Подобная самодельная антенна принимает цифровой мультиплекс, изготавливается из подручного материала. Длинные вибраторы ставят на растяжки и вешают между домами (прием телевещания). Часть конструкций достигают в высоту жилого многоквартирного дома. Неудивительно, что радиолюбители подобные ставят редко.

В эпоху СССР гражданам удавалось связаться с США. Длинные волны огибали земную поверхность и с трудом улавливались пеленгаторами спецслужб. Не скажем, использовались подобные методики диссидентами, но любители баловались, закрывая глаза на разрешенные для бытовой связи диапазоны.

Теперь читатели знают, как сделать антенну самостоятельно.

Вредные советы на 1 апреля: как получить проблемы на свою антенну

Включаешь телевизор, а картинка рассыпается. Починить может только мастер. К 1 апреля сотрудники РТРС собрали вредные советы, как оказаться в такой ситуации. Смех смехом, а это реальные случаи из работы аварийно-профилактических групп ведомства и горячей линии цифрового эфирного ТВ. Повторять категорически не рекомендуется, но взять на заметку: чем чреваты те или иные поступки.

Купите чудо-антенну

Хотите «180 популярных каналов всю жизнь бесплатно»? Тогда закажите антенну с сайта, не вызывающего доверия. Обычно такие сайты обещают золотые горы: «изображение будет идеальным, даже если отключат все телебашни в стране и обрежут кабеля», «синергетическое сочетание трёх высокотехнологичных элементов обеспечит вам чёткую картинку навсегда». В лучшем случае под видом чудо-приборов придёт комнатная антенна, которая в соседнем магазине стоит в пять раз дешевле, в худшем случае — коробка с землей или кирпичом. В жизни всегда есть место чуду.

Сделайте антенну из хлама

Нужен повод показать себя большим инженером? Если ваши руки не для скуки, попробуйте сделать антенну самостоятельно. Можно начать эксперименты с минимализма: воткните в антенный вход телевизора кровельный гвоздь, шпильку для волос, скрепку или обрезок проволоки. Если результат не устроит, под антенну можно приспособить вилки и ложки, детали старого холодильника, сварочные электроды, прокладки под головку цилиндров двигателя автомобиля, гимнастический обруч, вешалки-плечики, консервные банки, лопату… Все эти варианты не самые надёжные, зато оригинальные.

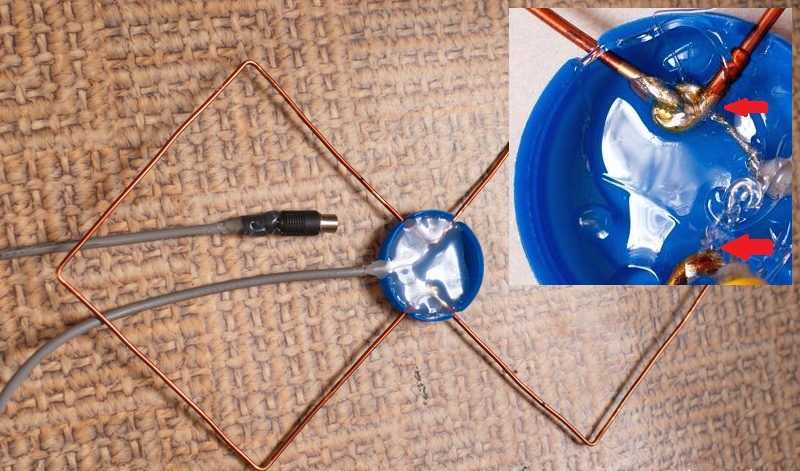

В народе нередко используют самодельные антенны Харченко – два ромба, спаянных вместе в одной плоскости. Ромбы напоминают крылья, поэтому антенну ещё называют «бабочка». Если «бабочка» размещена на крыше, то может и улететь: сильный ветер треплет её, как флюгер.

Если ещё и антенный кабель собрать из множества мелких отрезков на скрутках и придавить его мешком картошки, то экстравагантный телеприём гарантирован. Проверено.

Установите антенну по фэн-шую

Самое важное при установке антенны – красиво встроить её в интерьер.

Если не хотите, чтобы антенна мозолила глаза, установите её на чердаке под крышей из металлочерепицы. Правда, эта экранирующая поверхность препятствует прохождению сигнала. Но вдруг повезёт?
На крыше антенна лучше всего смотрится, если под неё положить гору коробок, ящиков, досок и прочего мусора.
Элегантное решение для дачников и огородников – положить антенну на грядку. Так поступила телезрительница из деревни Кукушки Исетского района. Телевизор иногда даже показывал «цифру». Но картинка «сыпалась», когда по грядке гуляли курицы.

 Доверьтесь «профессионалам от природы»

Если вы не доверяете телемастеру, то дождитесь, пока «наладить» приём вам помогут братья наши меньшие – представители дикой природы или домашние любимцы. Они имеют огромный опыт работы с приёмным пользовательским оборудованием. При этом услуги оказывают бесплатно или за еду. Так они с энтузиазмом могут проверить целостность антенного кабеля, подкорректировав его зубами или клювом. С такими специалистами сталкивались телезрители из Ханты-Мансийского района, у которых антенный кабель был на постоянном «обслуживании» у местных пернатых. А телезрителям из Ишима антенный сервис «Бригада ос» даже бесплатно поставил усилитель типа «Гнездо». Чтобы не создавать добровольным «помощникам» сложности в работе, ни в коем случае не используйте при прокладке антенного кабеля специальные кабель-каналы. Они станут практически непреодолимой преградой на пути стремления животных совершенствовать приёмную сеть.

Как насчёт градусника вместо антенны?

Совет для тех, у кого дома, на даче или в гараже сохранился чёрно-белый телевизор. Зачем озадачиваться покупкой и установкой антенны, когда можно заполнить металлическую трубку ртутью из старых градусников, и телепрограммы всего мира будут в вашем «ящике». Экран старого доброго «Рекорда» ртутная антенна раскрасит всеми цветами радуги. Именно такую технологию связи использует инопланетный разум, а контактеры говорят, что так принимают сигналы далеких галактик.

При этом скоро вам гарантировано внимание врачей в связи с отравлением ядовитыми парами, а правоохранители непременно поинтересуются «откуда?».

Ностальгируйте с «усами»

Название первого массового телевизора в России «КВН-49» в народе расшифровывали как «Купил – Включил – Не работает». Вы вспомните эти крылатые слова, если попробуете использовать антенны типа «усы» для приёма цифрового телевидения. «Усы» предназначены для приёма аналогового ТВ в метровом диапазоне, но бесполезны для приёма «цифры» в дециметровом диапазоне.

Раньше при использовании этих антенн приходилось часто изменять длину их усов, настраиваясь на выбранный канал.

Игнорируйте инструкции по настройке ТВ
Настоящим умельцам не стоит читать проверенные инструкции по выбору, настройке и установке оборудования на сайте ртрс.рф или звонить по номеру горячей линии  –  8-800-220-20-02.

С Днём смеха!


Как сделать своими руками антенну для цифрового ТВ

В загородных домах и на дачных участках нередко возникают проблемы с приемом телевизионных сигналов из-за отсутствия усиления. Это может быть связано с особенностями рельефа, наличием деревьев и другими факторами. Поэтому многие хозяева частных владений задаются вопросом, как сделать своими руками антенну для цифрового ТВ. При наличии определенных знаний и навыков работы с паяльником, данная проблема решается достаточно легко. Такие антенны отличаются простотой конструкции, хорошим качеством приема, надежностью и низкой себестоимостью.

Содержание

Простая телевизионная антенна

Ретранслятор, расположенный до 30 км от места приема сигнала, позволяет воспользоваться простой конструкцией телевизионной антенны. Она состоит из двух трубок, соединенных между собой экранированным кабелем. Подача выходной части кабеля осуществляется к соответствующему входу телевизора.

Прежде чем конструировать такую антенну, нужно узнать частоту вещания ближайшей телевышки. Как правило, диапазон полосы вещания составляет от 50 до 230 МГц. Вся полоса разделяется на 12 каналов, каждому из которых соответствует определенная длина трубок. Их выбор происходит с помощью специальной таблицы. С увеличением частоты каналов, длина трубок и кабелей будет уменьшаться.

Материалы для изготовления антенны:

• Металлическая трубка, диаметром 8-24 мм, изготовленная из стали, латуни, дюралюминия и других металлов. Чаще всего используется диаметр 16 мм. Обе трубки должны иметь абсолютно одинаковые параметры, вплоть до толщины стенок.
• Необходимое количество телевизионного кабеля с сопротивлением 75 Ом.
• Гетинакс или текстолит для держателя, толщиной не менее 4-х мм.
• Хомуты или металлические полосы, используемые в качестве креплений трубок.
• Стойку для антенны можно изготовить из металлической трубы или уголка. При небольшой высоте можно использовать деревянные бруски.
• Обязательно понадобится паяльник, припой и флюс для пайки меди. В качестве защиты мест пайки применяется силикон, эпоксидная смола или изолента.

Как собрать антенну:

• Вначале отрезается трубка необходимой длины, соответствующей частоте вещания и распиливается ровно пополам.
• Каждую трубку следует расплющить с одной стороны и этими концами прикрепить к держателю. Расстояние между ближними трубками составляет 6-7 см, между дальними – в соответствии с таблицей. Крепление осуществляется с помощью хомутов.
• Полученная конструкция закрепляется на стойке или на мачте. Затем, ближние концы соединяются между собой кабельной петлей. К расплющенным концам припаиваются средние жилы кабеля, их оплетка соединяется таким же проводником.
• Выполняется соединение центральных проводников петли и кабеля, подводимого к телевизору. Их экран также соединяется с помощью медного провода.

После выполнения всех действий, петля крепится к штанге по центру, сюда же прикручивается кабель, идущий вниз. Настраивать антенну лучше вдвоем: один человек необходим для поворота антенны, а другой – для просмотра и оценки качества изображения. После установления наиболее качественного приема сигнала, антенну фиксируется в этом положении. Можно сориентироваться по направлению приемников, установленных в соседних домах.

Петлевая антенна из трубы

Процесс изготовления петлевой антенны считается более сложным, по сравнению с предыдущим вариантом. Это связано с применением трубогиба. Однако основные материалы остаются прежними. Понадобится металлическая трубка, кабель и материал для стойки. Данная конструкция позволяет принимать сигнал на расстоянии до 40 километров.

Труба может быть изогнута под любым радиусом. Большое значение имеет соблюдение требуемой длины и расстояния между концами, которое составляет от 65 до 70 мм. Каждая половинка изогнутой трубы должна иметь одинаковую длину. Центр мачты является осью симметрии для обоих концов. Выбор длины трубы и кабеля также осуществляется с помощью специальной таблицы. Средний диаметр трубки составляет 12-18 миллиметров.

Порядок сборки антенны:

1. Трубка отпиливается на необходимую длину, после чего она изгибается с обоих концов таким образом, чтобы они были симметричны относительно центра.
2. Один край трубки расплющивается, а затем глушится с помощью сварки или пайки. После этого ее внутренняя полость заполняется песком, и вторая сторона трубы также заделывается. При отсутствии сварки, можно воспользоваться заглушками с клеем или силиконом.
3. Полученная конструкция антенны закрепляется на стойке. На концах трубы закрепляются центральные провода кабельной петли. К одному из концов прикручивается кабель, идущий к телевизору. Оплетка кабелей соединяется медным проводом со снятой изоляцией. Все места соединений тщательно пропаиваются.

После сборки и установки антенны, выполняется ее настройка, так же, как и для предыдущей конструкции.

Пивные банки для наружной антенны

Антенны из пивных банок отличаются высоким качеством приема сигнала. Для изготовления этой конструкции понадобятся 2 банки из-под пива по 0,5 л, деревянный или пластиковый отрезок, длиной примерно 0,5 м, телевизионный кабель, паяльник, припой и флюс для алюминия.

Сборка цифровой антенны:

• В центре дна каждой банки нужно просверлить отверстие, диаметром 5-6 мм. Через него протягивается кабель и выводится сквозь отверстие в крышке.
• Готовая банка закрепляется слева на деревянном или пластиковом держателе. Направление кабеля должно быть к центру держателя.
• Затем, из этой банки выдвигается часть кабеля, длиной 5-6 см. С нее нужно снять изоляцию около 3 см и разобрать оплетку.
• Освобожденная оплетка подрезается на длину 1,5 см, распределяется по плоскости банки и припаивается.
• Центральный проводник, выступающий на 3 см, припаивается к дну другой банки.
• Расстояние между банками должно быть минимальным и зафиксировано с помощью изоленты или скотча.

На этом сборка антенны закончена. Далее вся конструкция устанавливается и настраивается. На свободный конец кабеля устанавливается нужный штекер, включаемый в соответствующее гнездо телевизора. Все места контактов нужно тщательно пропаять и защитить от внешних воздействий.

Рамочная конструкция антенны

Для изготовления рамочной антенны понадобится телевизионный кабель и деревянная крестовина в качестве основы. Крепления будут выполняться с помощью изоленты и гвоздей. В первую очередь необходимо рассчитать периметр рамок из медного провода. Для изготовления рамок берется провод от телевизионного кабеля. Выполнение расчетов проводится в соответствии с частотой вещания и номером канала.

Перед началом сборки нужно снять изоляцию и оплетку с телевизионного кабеля и освободить центральный провод на нужную длину. Из него будут изготовлены рамки для антенны. Данная процедура требует повышенной осторожности, чтобы не допустить повреждений медной жилы.

Деревянный каркас делается соответственно размерам рамок. Вначале гвоздями отмечаются основные точки – углы. Расстояние между ними от одного гвоздя до другого будет соответствовать стороне квадрата. Укладка проводника начинается от середины справа, далее он проходит по всем обозначенным точкам. Рамки в месте минимального расстояния не должны касаться друг друга во избежание замыкания. Зазор между проводниками составляет в среднем 2-3 см.

После укладки всего периметра, с кабеля снимается 3-4 см оплетки, которая скручивается в жгут и припаивается к левому краю рамки. Остальной кабель укладывается вдоль жилы и фиксируется изолентой. Далее, он подводится к декодеру и на этом процесс монтажа заканчивается. Таким образом, вопрос, как сделать антенну для цифрового ТВ своими руками решается несколькими способами. Особенностью этих устройств является возможность настройки только на одну частоту. Поэтому конструкция такой антенны получается простая и эффективная.

Антенна для цифрового тв своими руками

Как сделать телевизионную антенну из коаксиального кабеля

Смотреть телевизор в наши дни может быть просто ужасно. В кабельном телевидении есть сотни каналов, которые вы никогда не смотрите и не заботитесь о них, несмотря на то, что вы платите много, чтобы приобрести их все. Несмотря на наличие каналов, смотреть можно только местное сетевое телевидение.

Катушка неиспользованного коаксиального кабеля подходит для использования в качестве антенны цифрового телевидения. Хотя эта антенна не оптимальна для сбора удаленных сигналов, она может принимать сотни каналов HDTV в городской зоне примерно за 15 минут.

Просто снимите обертку со стандартного коаксиального телевизионного кабеля, сложите его и оставьте шесть дюймов оголенного медного провода в качестве антенны.

Ты не единственный, кто сыт по горло. Присоединяйтесь к усилиям, чтобы восстановить свое право на бесплатное местное программирование. Все больше и больше людей прибегают к телевизионным антеннам, чтобы получить бесплатное сетевое телевидение. Оставайтесь с нами, потому что мы покажем вам, как сделать телевизионную антенну с нуля, используя только коаксиальный провод.

Что вам понадобится

Чтобы построить эту антенну HDTV, вам понадобится несколько простых инструментов и расходных материалов. Вам понадобятся следующие материалы:

• Стандартный коаксиальный кабель длиной один фут для телевидения
• Бокорезы
• Плоскогубцы с острыми концами (дополнительно)
• Универсальный нож
• Термоусадочная трубка диаметром 3/8 дюйма или изолента
• Резиновые перчатки или рабочие перчатки
• Если используется термоусадочная трубка, используйте фен.

Вот и все, конец истории. Поскольку вы будете резать пластик ножом, убедитесь, что у него свежее или недавно заточенное лезвие. Термоусадочная трубка — это то, что мне нравится, так как она быстрее и выглядит более профессионально, хотя изолента может работать так же хорошо.

У меня не было неиспользованных коаксиальных кабелей, что меня удивило, но я нашел несколько в секонд-хендах. Антенну можно сделать из двухметрового кабеля, разрезав его пополам.

Вот как можно сделать телевизионную антенну из коаксиального кабеля:

Шаг: 1. Создайте деревянную доску

Размер доски должен быть от одного до двух дюймов на три. Он должен быть не менее 22 дюймов в длину. Слева направо при укладке доски горизонтально. 2-дюймовая отметка должна быть отмечена карандашом. Затем нарисуйте линии через каждые 12,5, 17,75 и 12,5 дюймов. Поставьте 2 точки через равные промежутки вдоль каждой линии.

Шаг: 2 Подготовьте медный провод

Потребуется медный провод. Отрежьте 8 частей проволоки от 14-дюймовых отрезков. Вам понадобится 7 дюймов медного провода на каждую лампу, поэтому разрежьте его пополам и оставьте 3-дюймовое пространство между двумя концами. Два провода должны образовать треугольник с 3-дюймовым зазором посередине, и это должна быть третья сторона треугольника.

Шаг: 3 Подсоедините провода.

V-образный наконечник каждого медного провода будет присоединен к точкам на деревянной доске. Не вверх, а наружу должно быть направление каждого провода. В результате у вашей доски появится несколько ножек. Для крепления проводов используются винты и шайбы.

После этого вам нужно будет вплести их в доску вместе с остальной проволокой. Изогнутая часть каждой V-образной проволоки должна быть пересечена один раз. В идеале провода не должны находиться в прямом контакте друг с другом. При плетении проводов необходимо использовать как минимум 1 изолированный провод, чтобы избежать искрения. Винил является хорошим материалом для использования.

В завершение соедините первый и второй наборы V-образных проволок с помощью 2-х форм X. Между вторым и третьим наборами V-образных проводов две горизонтальные линии должны соединять конструкции X.

Шаг: 4 Установите отражатели

На плате используйте решетчатые экраны в качестве отражателей. Для крепления двух отражателей требуется, чтобы они располагались на одинаковом расстоянии друг от друга. Они будут прикреплены к обратной стороне доски. Размер каждого из этих отражателей должен быть 15 на 9 дюймов. Для их крепления необходимы винты. V-образные кабели не должны соприкасаться с отражателями.

Шаг: 5 Прикрепите трансформатор (балун)

Балуны — это трансформаторы балунного типа. Добрый. Любой электронный или интернет-бизнес должен иметь его. Установка и крепление балуна описаны в руководстве пользователя, прилагаемом к нему. Используя предоставленные указания, подключите его к двум средним частям провода.

Шаг: 6 Подсоедините антенну HDTV

Здесь находится коаксиальный провод, так что сделайте это сейчас. Для подключения балуна к телевизору используйте этот кабель. Если к коаксиальному кабелю не прилагаются инструкции, просто проверьте правильность вилки на телевизоре. Какая сторона коаксиального кабеля входит в балун, а какая в телевизор, должно быть очевидно.

Разделение сигнала

Разделение сигнала имеет решающее значение в домах с большим количеством телевизоров, каждому из которых требуется отдельный канал. Сигнал с антенны необходимо разделить, если вы хотите использовать несколько телевизоров одновременно.

После того, как антенна будет установлена ​​и запущена, вы захотите посмотреть, как настроена существующая коаксиальная линия. Внутри коробки есть много черных шнуров, на которые вам нужно взглянуть, чтобы понять настройку. Определите, куда идут все кабели, и пометьте их после того, как вы это сделаете. Если вам повезет, ваш кабельный провайдер позаботится обо всем этом за вас еще до того, как вы попросите об этом.

Разветвитель питания также является опцией. С помощью этой техники возможно разделение сигнала и его дальнейшее усиление. Чтобы разделить сигнал другим способом, используйте настенные розетки. Для тех, у кого нет доступа к этим соединениям, вам придется подключить каждый телевизор к центральной точке с помощью нового коаксиального кабеля.

Усиление сигнала

Если вы используете разветвитель, а ваш второй телевизор находится на расстоянии более 50 футов, вам необходимо усилить сигнал телевизионной антенны. Усилитель в разветвителе должен располагаться сбоку от антенны.

Усилитель компенсирует ослабление сигнала из-за усиления. Безупречный прием цифрового сигнала требует надлежащего усиления, что гораздо важнее, чем думает средний человек. Качество цифрового приема имеет огромное значение, используете ли вы хороший усилитель или плохой, и наоборот.

По типам усилители делятся на две основные категории:

Предусилитель

Это устройство состоит из двух компонентов. Обе части располагались, причем первая находилась рядом с выходом антенны, а вторая — вдали от него. Усилитель сигнала и блок питания расположены рядом с антенной на противоположных сторонах устройства.

Электрические розетки необходимы для источника питания, который также известен как инжектор. Сначала с помощью инжектора выполняется соединение антенны с коаксиальным кабелем.

Усилитель-распределитель

Для распределения телевизионного сигнала между несколькими телевизорами усилитель-распределитель усиливает сигнал после его разделения с помощью разветвителя. Обычно он находится со стороны антенны разветвителя. Усилитель принимает сигнал от антенного кабеля и усиливает его перед подачей на выход усилителя. Сплиттер разделяет сигнал, который впоследствии направляется на другие телевизоры.

Расположение усилителя внутри антенной системы является основным отличием двух типов усилителей. Хотя усиление сигнала может компенсировать слабую антенну, важно помнить об этом при ее использовании. Также узнайте Лучший усилитель для наружных динамиков.

Использование антенны для кабельного телевидения, подключенной через коаксиальный кабель

Как и для любой другой имеющейся в продаже антенны, подключение коаксиальной антенны для кабельного телевидения к телевизору не составляет труда. Подключите его к антенному входу телевизора и используйте пульт телевизора для просмотра меню.

Чтобы найти канал, переключите тюнер на антенну или эфир. По моему опыту, количество каналов, доступных мне в моем доме, зависит от того, где я нахожусь в доме. Это на уровне большинства антенн за 6 долларов, но лучше, чем у некоторых из них. Я построил одну, чтобы заменить некачественную антенну за 6 долларов, и в итоге сделал еще две.

Окончательный вывод

Благодаря последним технологическим разработкам простая наружная телевизионная антенна теперь может обеспечивать потребителям бесплатную цифровую передачу. Используйте тот же коаксиальный кабель, который уже есть в вашем телевизоре, для подключения телевизионной антенны. Работа своими руками намного проще, чем вы думаете. Когда вы закончите, вы сможете смотреть большой выбор каналов бесплатно. Изготовление телевизионной антенны не требует особых знаний в области электрики.

Надеюсь, эта статья поможет вам сделать телевизионную антенну из коаксиального кабеля.

Часто задаваемые вопросы

Здесь вы найдете ответы на вопросы о том, как сделать телевизионную антенну из коаксиального кабеля. Взгляните на следующие запросы.

Можно ли использовать коаксиальный кабель в качестве антенны?

Да, телевизионная антенна может быть подключена к проводной системе кабельного телевидения. Тот же коаксиальный кабель можно использовать для телевизионной антенны, если в вашем доме подключено кабельное телевидение, и вы хотите отрезать шнур и проложить кабель в пользу телевизионной антенны.

Могу ли я создать собственную телевизионную антенну?

Телевизионная антенна — отличный способ бесплатного доступа к различным HD-каналам, включая ABC, CBS, FOX и NBC во многих местах. Хотя вы можете купить антенну примерно за 50 долларов в таких местах, как Walmart или Target, вы также можете сделать ее самостоятельно из вещей, которые, вероятно, уже есть у вас дома.

Как я могу смотреть бесплатное телевидение без антенны?

Хотя антенна не требуется, вам потребуется подключение к Интернету, подключенное к вашему телевизору. Доступны платформы, в том числе Freeview, которая только что представила свой новый сервис FV в Интернете. Он объединяет более 20 телеканалов FTA, предоставляющих услуги прямой трансляции и догонялки.
