Назначение и область применения АВР
Пример HTML-страницыОдним из основных требований потребителей электрической энергии является требование надежности. Подключение потребителей к одному источнику питания через одиночную линию не обеспечивает высокой надежности электроснабжения- В случае выхода из строя генератора или линии электроснабжение прекращается.
Надежность питания может быть повышена как за счет повышения надежности самих элементов схемы — генераторов, линий электропередачи, выключателей н т.д.. так и за счет резервирования, сущность которого заключается в том. что при выходе из строя какого-либо основного элемента схемы сети в работу вводится резервный элемент.
Схемы резервирования показаны на рис.1.1.
В схеме, представленной на рис. 1.1. а. питание потребителей в нормальном режиме осуществляется от генератора Г1 через линию Л1. которая является рабочей. Линия Л2 является резервной — она находится под напряжением (выключатель ВЗ включен), но ток по ней не проходит (выключатель В4 отключен).
При выходе из строя рабочей линии питание потребителей переводится на резервную. Для этого поврежденная линия отключается, а выключатель В4 резервной линии включается. Перерыв в питании оказывается вполне допустимым практически для всех потребителей.
В рассмотренной схеме резерв представлен в явном виде: в нормальном режиме резервная линия стоит под напряжением без нагрузки. На схеме рис. 1.1, б резервирование выполнено в неявном виде. Здесь обе линии являются рабочими. В нормальном режиме выключатель В5 отключен, и каждая линия обеспечивает питание потребителей, подключенных к соответствующей секции.
При коротком замыкании на одной из линий, например на Л1. последняя отключается. После этого включается выключатель В5. установленный на перемычке между секциями. В результате такого переключения потребители левой секции начнут получать питание по линии Л2. Для того, чтобы оставшаяся в работе линия Л2 могла дополнительно обеспечивать питание потребителей и левой секции, она должна быть рассчитана на суммарную нагрузку потребитетей обеих секций.
В нормальном режиме линия Л2 оказывается недогруженой. т.е. содержит в себе скрытый (неявный) резерв, который может быть использован в аварийном режиме.
В обеих схемах потребители, питающиеся в нормальном режиме от одного источника питания, в аварийном режиме подключаются к другому источнику, который должен быть рассчитан на дополнительную нагрузку. Так как в нормальном режиме оба источника несут определенную нагрузку, то имеющийся у них резерв для покрытия дополнительной нагрузки является скрытым.
На схеме рис. 1.1. в показана кольцевая схема питания потребителей на подстанциях В. С. D и Е. В нормальном режиме питание осуществляется по разомкнутой схеме — выключатель В5 отключен. Потребители подстанций В и С получают питание по линиям левой части кольца. Электроснабжение подстанций Е и D осуществляется по правой части кольца. Линия ЛЗ между подстанциями С н D находится под напряжением, но без нагрузки. В данном случае имеется явный резерв.
При к.з. в точке К1 на линии Л1 релейная зашита отключит поврежденную линию выключателями В1 и В2.
Сборные шины подстанций В и С останутся без напряжения. Для восстановления их питания необходимо включить выключатель В5 линии ЛЗ. Такое переключение возможно, если линии ЛЗ, Л4, Л5 имеют достаточную прогтускную способность для питания этих потребителей, т.е. имеют неявный резерв.
При явном резерве возникает вопрос: почему он не используется в нормальном режиме? Ведь сооружение резервной линии или любого другого резервного элемента требует определенных затрат и, если затраты сделаны, то желательно такой элемент эксплуатировать и в нормальном режиме. Параллельное подключение резервного элемента, например, линии, в нормальном режиме уменьшает потерн энергии и падение напряжения в линиях, а при выходе из строя рабочей линии резервная воспринимает на себя всю нагрузку без перерыва. Эти пренмушества вполне очевидны и их следует иметь в виду при выборе схемы питания потребителей. Однако параллельная работа приводит и к иным условиям: увеличиваются токи короткого замыкания, а следовательно, утяжеляется аппаратура, усложняется релейная защита.
Как следствие указанных условий, сооружение питающих линий и распределительных подстанций становится дороже. Расчеты показывают, что в распределительных сетях 6-10 кВ целесообразно применять разомкнутые схемы, а надежность электроснабжения повышать за счет введения имеющегося резерва. Замкнутые схемы рекомендуется применять только в случаях питания особо ответственных потребителей большой мощности.
Эффективность введения резерва тем выше, чем меньше перерыв в питании с момента отключения рабочего элемента до включения резервного. Быстрое же включение резервного элемента возможно только с помощью средств автоматики. Устройства, которые осуществляют такое включение, называются устройствами автоматического включения резерва (АВР).
Автоматический ввод резервной линии электроснабжения (АВР) | ЭлектроАС
Дата: 9 ноября, 2010 | Рубрика: Статьи, Электромонтаж
Метки: АВР, Электромонтаж
Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!
В наше время перебои с электроснабжением не редкость. И хотя в нашей стране достаточно электроэнергии, но проблема бесперебойного электроснабжения остается. Решить ее поможет установка дополнительных источников электроэнергии, таких как генератор, аккумулятор, а так же иные альтернативные источники электропитания. Для того что бы система бесперебойного электроснабжения заработала, необходимо установить АВР, что расшифровывается как автоматический ввод резерва. Это устройство используется при аварийных перебоях электроснабжения, и его прямым предназначением является подключение дополнительных источников питания или переход на альтернативную линию, то есть по сути резерв.
АВР просто необходим для бесперебойного питания любых категорий потребителей, но встаёт вопрос: Какую систему автоматического ввода использовать? Выбор АВР будет зависеть от конкретных показателей потребителя. Существуют множество готовых вариантов включения резерва, подходящих под эти показатели и условия.
В частности существуют два основных вида. Первый несёт в себе задачу, подключить какой-либо дополнительный источник. Это может быть группа аккумуляторов или дизельный генератор. Второй отвечает за переключение на сеть, которая в данный момент стабильна. При этом все виды АВР рассчитаны на определённую нагрузку и мощность питающего ввода. Поэтому до электромонтажа оборудования, необходимо произвести необходимые расчёты для определения основных показателей сети и суммарной нагрузки всех потребителей.
По временным интервалам переключения устройства автоматического включения ввода имеют широкий спектр применения. Самыми распространёнными являются АВР с интервалом включения 0,5 секунд. Этот параметр зависит от схематических особенностей. Например, цифровые устройства могут иметь интервал всего в 0,250 сек., что обусловлено скоростью передачи сигналов в микропроцессоре контроллера управления. Механико-коммутационные, напротив, имеют больший временной промежуток, и постепенно уступают свои позиции АВР построенным на принципах цифровой обработки информации.

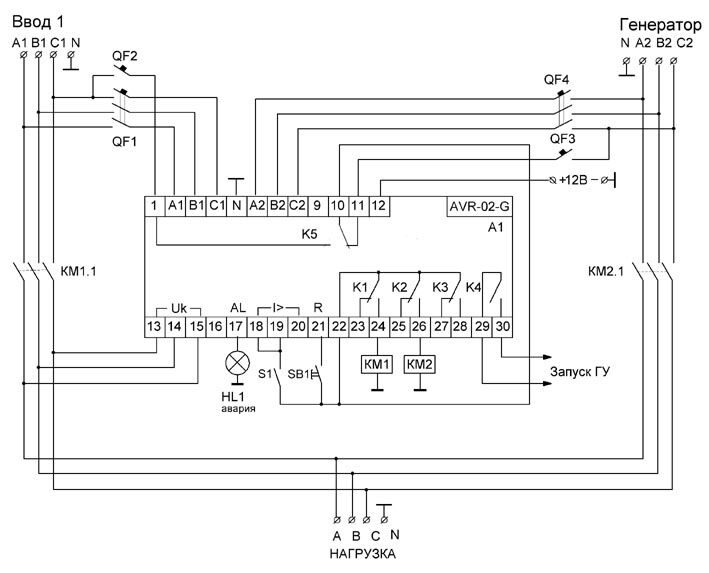

Принцип действия данных устройств заключается в контроле присутствия напряжения, на питающей линии. Контроль осуществляется при помощи простых трансформаторов напряжения. Сигнал с них поступает на блоки управления и непрерывно обрабатывается. При отключении напряжения в сети, контроллер даёт команду на включение магнитной механической схемы, которая непосредственно переключает ввод или включает в работу электрогенератор. При этом должен соблюдаться ряд необходимых условий. Это отсутствие короткого замыкания на линии, наличие напряжения на резервном вводе, и исправность самого вводного выключателя. Только при наличии этих параметров, контроллер даст команду на переключение ввода. На данный момент все контроллеры легко программируются, и настройку показателей переключения можно произвести максимально подходящую для ваших условий электроснабжения.
Не следует забывать, что окончательный выбор и электромонтаж автоматического включения резерва, должны производиться с соблюдением всех условий и норм действующих ПУЭ.
Поэтому необходимо принимать во внимание все предварительные расчёты по установке АВР.
