На уроках физики нам объясняли многое, в том числе принцип сопротивления тока и правила использования вольтметра, но в обыденную жизнь мы вынесли мало знания из этой области, хотя в домашней обстановке порой возникают ситуации при которых использование вольтметра просто необходимо. Когда перестает реагировать тот или иной электрический прибор и нужно определить поступает ли к нему ток. Мультиметр — измерительный прибор. Крайне полезная вещь в домашнем хозяйстве. Проверка сопротивления основана на законе Ома. Формула этого закона известна еще из учебников физики: сила тока соответствует напряжению, разделенному на сопротивление.

Поиск данных по Вашему запросу:

Омы на мультиметре

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как пользоваться мультиметром
• Как измерить сопротивление мультиметром
• Как измерять сопротивление, прозвонить цепь омметром. Как мультиметром проверить омы
• 2. Практика. Как пользоваться мультиметром
• Как правильно пользоваться мультиметром dt 830b
• Как использовать мультиметр – инструкция для чайников
• Работа с мультиметром: от теории к практике
• Мультиметр dt830b инструкция по применению

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить резистор мультиметром?

Как пользоваться мультиметром

Если вы занимаетесь радиоэлектроникой или хотя мы немного наслышаны о ней, то наверняка знаете, что такое резистор или как еще их называют сопротивления. Так чему же сопротивляется наш резистор и как это используется в электроника?

А самое главное, как проверить работоспособность этого радиоэлемента? Об этом мы и расскажем в нашей статье. Действительно, все его функции сводятся лишь к тому, чтобы снизить потенциал, то есть он является ограничителем тока и тут же напряжения. Так как эти величины зависят друг от друга. Резистор можно сравнить с узким участком трубы в трубопроводе, когда через него проходил первоначально один объем жидкости, а потом стал проходить гораздо меньший объем.

Только здесь в качестве жидкости выступает ток, то есть направленное движение электронов. Как же можно ограничить движения тока? Самый простой способ это уменьшить площадь проводника, чтобы, как и в случае с узким участком трубы, не все электроны смогли по нему пройти. В большинстве случаев резистор конструктивно выполнен следующим образом.

Это тонкая нихромовая проволока, намотанная на керамический каркас, либо керамика, в которую включены токопроводящие частички. В первом случае, чем тоньше проволока, тем будет большее сопротивление.

Во-втором, чем меньше токопроводящих частичек, тем также выше сопротивление резистора. Здесь надо отметить и еще один факт, если наш напор будет чрезмерно сильным, то вместо того, чтобы его ограничить, он разорвет трубопровод. Так и в случае с резистором. Если он перегреется, и проводник будет нарушен, то резистор будет испорчен.

Возможность сдерживать перегрев относится к мощности резистора. В итоге, у резистора два главных свойства. Первое это оказывать сопротивление, которое измеряется в Омах. Второе, выдерживать определенный ток. Так как ток проходит в единицу времени, то по сути это возможность рассеивать теплоту за тот же определенный период времени. А все мы знаем, что если что-то совершает какую-то работу в единицу времени, пусть даже просто рассеивает тепло, то эта характеристика называется ничем иным как мощность.

Именно эта стойкость резистора к перегоранию, если так можно сказать, будет описываться его мощностью. Если же резистор не справится с возложенными на него задачами, не важно по каким причинам, будь то просчет конструктора или нештатные отклонения тока в схеме.

В этом случае он просто перегорит. Вначале перегреется, с него слезет красивая краска с полосками или буковками, а далее и вовсе почернеет и станет не похож сам на себя. Вроде того, что представлено на нашем рисунке. Именно это и можно считать первым косвенным основанием к проверке и замене резистора. Однако, прежде чем проверить резистор необходимо знать, что мы будем проверять, то есть знать какой номинал у него был. Об этом в абзаце далее. Хорошо если корпус обгорел не до такой степени, что вам все-таки можно еще опознать, что же это был за резистор, то есть на нем осталась какая-либо маркировка, будь то цветовая или символьная.

Здесь сразу скажем, что в настоящее время символьная маркировка не применяется, это осталось неким анахронизмом с времен СССР.

Хотя это удобно. На корпусе можно было бы прочитать маркировку, не обладая какими-либо знаниями и справочниками. Вот скажем сопротивление в 82 Ома.

Сегодня же резисторы маркируются при помощи цветных полос, то есть это такой приятный взгляду радиоэлемент в полосочках. Итак, если у вас перегорел резистор и на нем не видно маркировки, то скорее всего вам уже не удастся визуально установить, какой же номинал у него был.

Единственным вариантом будет искать схем к ремонтируемому устройству и смотреть там, что же это все-таки было. Вторая характеристика это мощность, о ней мы уже начали рассказывать в предыдущем абзаце. Так вот, так как мощность зависит от возможности отдвать тепло, то мощность резистора в большинстве случаев будет зависеть от его рассеиваемой площади. Проще говоря, чем больше корпус резистора, тем он мощнее.

Если вам необходимо проверить резистор низкого номинала, то есть на несколько Ом, то выпаивать его не обязательно. В этом случае влияние других цепей от радиоэлементов будет не столько значительным, если даже оно и есть. Так скажем диоды или транзисторы обладают сопротивлением в Ом условно , то есть сопротивления до Ом, можно мерить без проблем.

Для верности измерьте сопротивление в одном направлении и в другом, оно должно быть одинаково. Измерить сопротивление можно универсальным измерительным прибором — мультиметром. А вот как, мы разберем подробнее в следующих абзацах.

Единственное различие, что измеряемый резистор будет выпаян с платы. Все остальные проводимые операции по замеру будут один в один. Итак, если сопротивление уже более значительное, то есть от Ом, то лучше его выпаять, так как проверка его в плате будет не корректна. Может быть, выпаять даже один конец. Этого будет вполне достаточно.

Теперь берем прибор и переключаем его на соответствующий режим измерения в Омах. При этом с показателем больше, чем измеряемое сопротивление. То есть можно сделать так, если вы не знаете номинала сопротивления. Вначале вы включаете верхний предел в Омах, обычно это Ом и начинаете переключать галетный переключатель на приборе на понижение, пока отображение будет корректным, то есть не будет равно бесконечности.

Ну, а если не вдумываться, то даже измерение на режиме в Ом, покажет вполне корректный результат. Ведь современные приборы довольно точные. Важно сказать о том, что при измерении сопротивления в Омах и килоомах, можно удерживать ножки резистора пальцами, то есть помогать ими обеспечивать контакт с щупом. Сопротивление нашего тела здесь не будет сильно сказывать на показаниях измерений. Это сродни тому, как в предыдущем абзаце мы говорили о том, что на сопротивление в несколько Ом не будут влиять показания радиоэлементов.

Если же сопротивление уже в мегаомах, то здесь придерживать руками щупы нельзя. Об этом далее. Если у вас резистор в мегаомах мОм , то мало того что здесь придется использовать уже соответствующий режим, все в тех же мегаомах.

Так еще и нельзя браться за ножки резистора руками, то есть помогать обеспечивать контакт ножек резистора с щупом. Все дело в том, что сопротивление от руки до руки у человека около 1,5 мОма, а значит ваше внутренне сопротивление, будет измеряться наряду с сопротивлением резистора, чего происходить не должно.

Все остальные измерения, о чем мы уже говорили, производятся также как и для случая выше, то есть с Омами и килоомами.

Подытожить нашу статью хотелось бы банальными догмами. Если у вас тело резистора темное и черной, с отслоившейся краской, то скорее он всего перегорел. В этом случае его сопротивление будет равно бесконечности.

В случае проверки сопротивления в Омах, его не обязательно выпаивать из платы. В этом случае проверка будет, скорее всего, корректной и на плате. Сопротивление в килоомах необходимо выпаивать, хотя бы одним выводом из платы. Но здесь есть плюс, щуп можно удерживать у ножки сопротивления с помощью пальцев рук. Сопротивление в мегаомах мало того что надо выпаивать, для корректного измерения, так здесь еще необходимо будет обеспечивать непосредственный контакт щуп мультиметра — ножка резистора, без помощи рук.

Такая необходимость продиктована требованием исключить влияние вашего внутреннего сопротивление на измеряемые резистор в мегаомах. Меню сайта. Главная Коммуникации Электроника. Как проверить резистор сопротивление мультиметром универсальным прибором. Какие бывают резисторы по маркировке и по мощности Хорошо если корпус обгорел не до такой степени, что вам все-таки можно еще опознать, что же это был за резистор, то есть на нем осталась какая-либо маркировка, будь то цветовая или символьная.

Теперь давайте перейдем непосредственно к теме статьи. Как проверить резистор сопротивление с помощью мультиметра если он в килоомах Итак, если сопротивление уже более значительное, то есть от Ом, то лучше его выпаять, так как проверка его в плате будет не корректна. Как проверить резистор сопротивление с помощью мультиметра если он в мегаомах Если у вас резистор в мегаомах мОм , то мало того что здесь придется использовать уже соответствующий режим, все в тех же мегаомах.

Заключение о процедуре проверки резистора сопротивления с помощью мультиметра Подытожить нашу статью хотелось бы банальными догмами. Добавить комментарий. Новые статьи: Почему в компьютерных блоках питания напряжения 3,5, 5 вольт и 12 вольт Формы с вычислениями JS код Как работает индикатор емкости батареи Duracell Метатег Viewport Millis для Arduino, — не тормозим, а наблюдаем по ходу действий Получение результата из формы по определенному условию JS код Бегущая строка на светодиодных индикаторах MAX видео.

Популярные теги Мангал Двери Светильник Люстра.

Как измерить сопротивление мультиметром

Омметр — это измерительный прибор, служащий для определения величины сопротивления в электрических цепях. Сопротивление измеряется в Омах и обозначается латинской буквой R. Измерительный прибор Омметр структурно представляет собой стрелочный или цифровой индикатор с последовательно включенной батарейкой или источником питания, как показано на фотографии. Функцию измерения сопротивления имеют все комбинированные приборы — стрелочные тестеры и цифровые мультиметры. На практике, прибор, который измеряет только сопротивление, используется для особых случаев, например, для измерения сопротивления изоляции при повышенном напряжении, сопротивления заземляющего контура или как образцовый, служащий для поверки других омметров боше низкой точности.

Цифровой мультиметр (DMM) — это измерительный прибор для измерения двух для выбора основных величин измерения (вольты, амперы, омы).

Как измерять сопротивление, прозвонить цепь омметром. Как мультиметром проверить омы

У каждого человека хотя бы раз в жизни возникала необходимости провести те или иные измерения электрических величин. Будь то напряжение в розетке или просто проверить зарядку аккумулятора в автомобиле все мы прибегаем к помощи измерительных приборов. Во времена СССР с измерительными приборами было очень туго, достать их было очень трудно, и не все понимали, как ими пользоваться. Но речь в сегодняшней статье пойдет не о лаборатория для измерений это уже на профессиональном уровне , а об обычных мультиметрах которыми так часто пользуются электрики включая меня. Ранее я уже публиковал статьи о том как пользоваться мультиметром при проведении измерений, но ввиду того что мне приходит очень много вопросов и комментариев с просьбой рассказать как можно проверить исправность лампочки или замерить сопротивление резистора , решил опубликовать подробный материал как измерить сопротивление мультиметром. Принцип, по которому выполняется измерение электрического сопротивления мультиметром , основан на самом главном законе электротехники — законе Ома. Именно по этой связи работает прибор. Зная две из величин, можно легко вычислит третью.

2. Практика. Как пользоваться мультиметром

Тестер — это устройство, которое используется как радиолюбителями, так автоэлектриками. Популярной моделью среди них является мультиметр DT Инструкция по применению прибора содержит все основные сведения для его комфортного использования. Но существуют так называемые OEM поставки, в которых она отсутствует, из-за чего не все его возможности становятся известными пользователю. Мультиметр DT представляет собой цифровое устройство, предназначенное для измерения различных электрических величин.

Проводятся измерения от 0 до вольт. Напряжение постоянного тока большой величины нам встретится только при ремонте телевизора.

Как правильно пользоваться мультиметром dt 830b

Вопрос про «дырки». Если щупы у меня подключены к измерению напряжения, а переключатель установлен в положение измерения тока, сгорит ли мультиметр? Найдены дубликаты. Все комментарии Автора. Чувак, среди этого дерьма, твой пост один из самых годных.

Как использовать мультиметр – инструкция для чайников

Для измерения сопротивления нам понадобится цифровой мультиметр. Это весь наш верхний ряд зеленого цвета. До буквы показан предел измерения. Если у нас горит единичка на дисплее мультиметра при измерении сопротивления, значит переключаем крутилку на более больший предел. Она означает, что его сопротивление должно быть 82 Ома. Более подробно про маркировку резисторов можете прочитать в этой статье. Как вы видите, мультиметр почти точно показал значение сопротивления этого резистора.

Ставим стрелку переключателя в нужное Вам положение, в зависимости от того, что вы хотите измерить, Омы или килоомы. Как вы уже знаете.

Работа с мультиметром: от теории к практике

Омы на мультиметре

Статья будет большая, так что приготовьтесь. Можете читать ее в несколько заходов. Сразу скажу, что ничего сложного при работе с мультиметром нет.

Мультиметр dt830b инструкция по применению

ВИДЕО ПО ТЕМЕ: Как проверить ТЭН на исправность мультиметром.

Статья Видео. Содержание: Знакомимся с тестером Измеряем напряжение Измеряем силу тока Измеряем сопротивление Используем прозвонку Видео уроки по теме. Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:.

У каждого человека хотя бы раз в жизни возникала необходимости провести те или иные измерения электрических величин. Будь то напряжение в розетке или просто проверить зарядку аккумулятора в автомобиле все мы прибегаем к помощи измерительных приборов.

Замечали, что при измерениях сопротивления в начальный момент на дисплее мультиметра начинают мелькать циферки, останавливающиеся на неком значении. Внутри применяются цифровые алгоритмы, не дающие мгновенно получить нужный ответ. Особенно трудно приходится проводящим измерение малых сопротивлений мультиметром. Точность его невелика, дробные части найти не получится. Как мультиметром проверить сопротивление — тема сегодняшнего обзора.

Мультиметр — миниатюрный прибор, предназначенный для проведения измерений различных электротехнических параметров, а так же для проверки полупроводниковых приборов и электронных компонентов. Грубо говоря, мультиметр такое же средство измерения как линейка или, например весы, только измеряет он не сантиметры и граммы, а Омы, Вольты и Амперы. Возможности мультиметра Напряжение, ток, сопротивление Постоянный и переменный ток Параллельное и последовательное подключение Обозначения на передней панели мультиметра Символы на мультиметре и их назначение Измерение напряжения Измерение силы тока Измерение сопротивления Прозвонка цепи Проверка диодов Внешний вид прибора показан на фотографии.

Как пользоваться тестером и правильно измерить амперы, вольты, омы © Геостарт

Рубрика: Полезно

Среди электриков, электронщиков и прочих специалистов, имеющих в своей работе тесный контакт с электричеством, просто огромной популярностью пользуются мультиметры или, как их ещё называют, тестеры. И это не удивительно, учитывая широту возможностей, которые представляет прибор при работе. И именно по этой же причине, новичку не всегда понятно, как пользоваться тестером и какие установки необходимы в конкретном случае.

Особенности работы с мультиметром

При работе с электричеством возникает необходимость измерения различных параметров: напряжение, сила тока, сопротивление и другие. Являясь прибором универсальным, тестер позволяет производить все эти замеры, не прибегая к множеству аппаратов узкого направления. Это достаточно экономно и удобно , но требует некоторых знаний о том, как пользоваться мультиметром, в каких случаях и ситуациях это уместно, а где нет, какие установки производить и как правильно делать замеры. А учитывая, что тестеры могут отличаться не только размерами, но и функционалом, нужно понимать, на что способен тот или иной прибор.

Знакомство с мультифункциональными приборами

Хотя различные модели мультиметров могут отличаться по функционалу и техническим характеристикам, основные их функции одинаковые. Это значит, что все приборы позволяют измерять напряжение, силу тока и сопротивление. Дополнительно, к примеру, может предоставляться возможность проверки транзисторов.

Помимо этого, тестеры бывают электронные , где показания выводятся на цифровое табло, или аналоговые, оснащённые стрелкой, отображающей значение того или иного измерения.

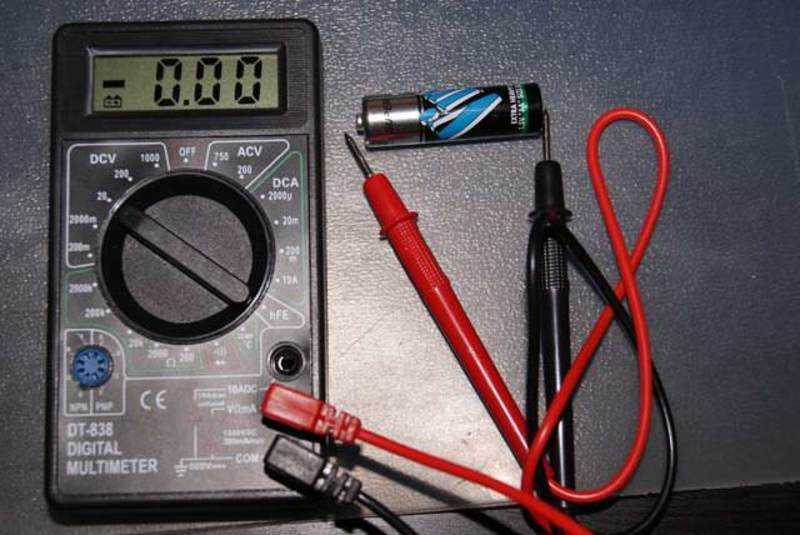

Электронный мультиметр

Внешний вид электронных тестеров довольно схож не смотрят на разнообразие модельного ряда. В верхней части располагается цифровое жидкокристаллическое табло. Чуть ниже многопозиционный переключатель функций, содержащий положения:

• OFF — отключение прибора.
• ACV — работа с переменным напряжением.
• DCV — функции для постоянного напряжения.
• DCA — сектор для работы с постоянным током.
• Ω — позиции для измерения сопротивления.

Ещё чуть ниже располагаются три разъёма, куда необходимо вставлять щупы. Причём делать это нужно правильно. Так, провод чёрного цвета обязательно нужно подключать к разъёму, маркированному как COM. Красный же подключается в зависимости от того, что необходимо измерять. В разъём с маркировкой «V Ω mA» его подключают, когда необходимо проводить измерения сопротивления, напряжение сети или ток до 200 mA. При замере силы тока больше 200 mA, подключать красный провод необходимо к разъёму, маркированному «10 ADC». В противном случае может сгореть предохранитель и, даже выйти из строя сам прибор.

Аналоговые тестеры

Существуют также мультиметры, называемые стрелочными или аналоговыми. В отличие от электронных, замеряемые значения здесь определяется с помощью шкалы со стрелкой, которая указываем необходимый параметр. Они менее удобны в использовании. Да и погрешность показаний значительно ниже, чем у их электронных аналогов. А также они куда более чувствительны к механическим воздействиям и ударам — рамка, на которой установлена стрелка, легко может выйти из строя даже от сильной встряски.

Но несмотря на то, что в большинстве случаев они уступают электронным, в ряде случаев они могут быть предпочтительнее в работе.

Измерение тока электронным мультиметром

Одно из направлений тестера замер силы тока. Чтобы понять, как мультиметром измерить амперы, необходимо знать, с каким током, переменным или постоянным, будут производиться работы. Также неплохо знать диапазон, в котором ведутся замеры. Если получить такую информацию не получается, то лучше вставить красный провод в разъём с большим значением, т. е. с маркировкой «10 ADC». Переключателем также нужно поставить значение максимально высокое. Это позволит не испортить прибор в случае большого тока.

Если значение, отображаемое на табло, слишком низкое, то можно переставить красный провод в разъём «V Ω mA», но также с положением переключателя на наиболее высоких значениях. Когда значение всё равно ещё низкое, стоит повернуть переключатель на более низкий параметр до тех пор, пока замеряемая сила тока не станет адекватной.

При измерениях силы тока прибор подключается к цепи последовательно, что обязательно нужно учитывать.

Замер тестером напряжения

При измерении напряжения, как и замеряя силу тока, нужно знать, как правильно пользоваться мультиметром проводя такие работы. Здесь тоже необходимо обращать внимание с каким током имеется дело — переменный или постоянный. Уже руководствуясь этим, стоит смотреть, какое значение нужно установить переключателем. К примеру, если рассматривать измерение напряжения в простой розетке, то известно, что имеется в виду переменный ток приблизительно 220 вольт. Значит, положение переключателя нужно поставить на переменно напряжение выше этого значение. К примеру, 600 или 750 В, в зависимости от модели тестера.

Аналогичным образом производятся измерения напряжения постоянного тока. Если заведомо неизвестно, сколько вольт в цепи, то следует ставить переключатель в большее положение, постепенно снижая до наиболее подходящих значений.

В отличие от измерения силы тока, когда подключение прибора осуществляется последовательно, замеряя напряжение, его нужно подсоединять параллельно. Это важный момент, чтобы знать, как пользоваться вольтметром.

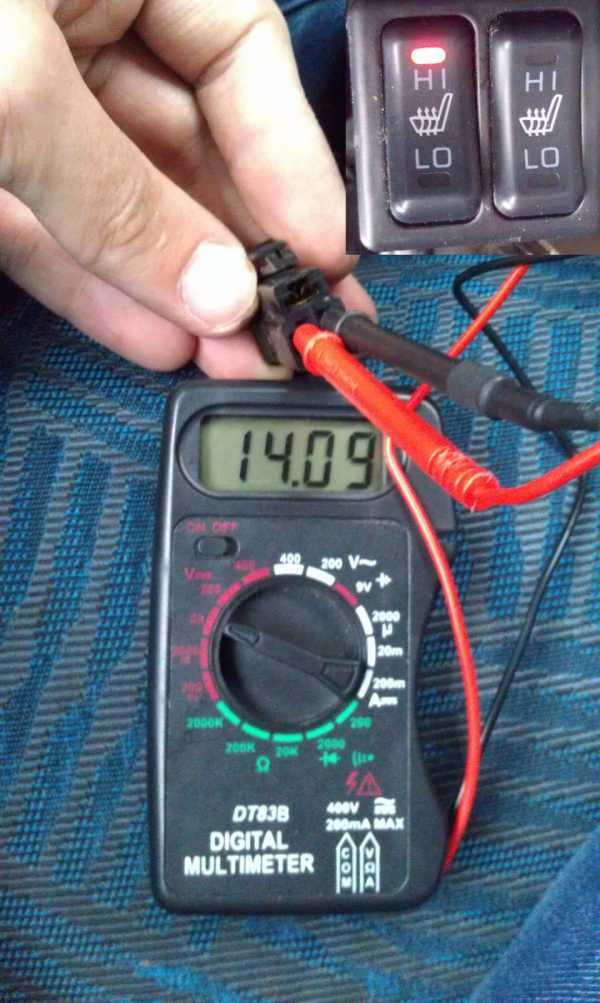

Определение сопротивления цепи

Работы по измерению сопротивления можно отнести к наиболее безопасным. Как-то навредить прибору здесь крайне сложно. Главное, знать, как работать с мультиметром , чтобы правильно определить сопротивление. Основной момент, который следует учесть, это необходимость снять напряжение перед началом измерений. И здесь дело не столько в безопасности, сколько в точности полученных данных. Даже простая батарейка может ощутимо исказить верность показаний.

Устанавливать переключателем положение для измерения сопротивления можно совершенно любое в секторе «Ω». Теперь, когда щупы зафиксированы на концах проводника, сопротивление которого необходимо знать, можно смотреть показатели табло. Здесь может быть два варианта:

1. Показания «1», «OL», «OVER» — необходимо установить более высокий диапазон, так как происходит перегрузка.
2. Показания «0» — диапазон требуется уменьшить.

В остальных случаях будет отображаться значение сопротивления исследуемого проводника или полупроводника.

Режим прозвонки

Есть у мультиметров возможность использовать их, как прозвонку. И если в аналоговых моделях это напрямую не реализовано, то цифровые обладают сектором при установке переключателя, на который тестер переходит именно в режим прозвонки.

Сама по себе такая функция используется нечасто, но чтобы знать, как работать мультиметром в полном объёме, это будет далеко не лишним. Допустим, полезна такая возможность, когда необходимо определить целостность цепи или отдельно взятого проводника. В ряде случаев именно благодаря режиму прозвонки можно определить полярность.

Для того, чтобы проверить проводник на обрыв, подсоединяют щупы к его концам. Если провод цел, то слышится характерный звуковой сигнал. В противном случае никакой реакции не последует.

Особое внимание при проведении работ с прозвонкой стоит уделить отсутствию питания. Если не обесточить цепь, на которой будут производиться замеры, то велика вероятность выхода из строя прибора.

Реализуются в мультиметрах иногда и другие возможности, к примеру, гнездо для проверки транзисторов. Однако используют их нечасто и только люди, знакомые с радиоэлектроникой. Рядовому любителю или начинающему электрику пользоваться такой возможностью вряд ли придётся — здесь нужны определённые знания. В остальном же, несмотря на многофункциональность, мультиметры в использовании крайне просты и неприхотливы.

автор Михайлов Артём

Как узнать на сколько ом резистор

Содержание

1. Типы мультиметров
2. Виды неисправностей
3. Характеристики резисторов
4. Проверка резисторов на соответствие номиналам
5. Как измерить сопротивление, когда номинал неизвестен?
6. Функция прозвонки
7. Проверка исправности резистора на плате
8. Заключение
9. SMD резисторы
10. Типоразмеры SMD резисторов
11. Размеры SMD резисторов и их мощность
12. Маркировка SMD резисторов
13. Маркировка с 3 и 4 цифрами
14. Маркировка EIA-96
15. Онлайн калькулятор SMD резисторов
16. 40 комментариев
17. Особенности измерения сопротивления
18. Описание работы мультиметра
19. Проверка показателя тестером
20. Процесс прозвонки проводов
21. Нюансы измерения сопротивления
22. Особенности действий при изоляции

Чаще всего встречаются неисправности резисторов, связанные с выгоранием токопроводящего слоя или нарушением контакта между ним и хомутиком. Для всех случаев дефектов существует простой тест. Разберемся, как проверить резистор мультиметром.

Типы мультиметров

Прибор бывает стрелочным или цифровым. Для первого не требуется источник питания. Он работает как микроамперметр с переключением шунтов и делителей напряжения в заданные режимы измерений.

Цифровой мультиметр показывает на экране результаты сравнения разницы между эталонными и измеряемыми параметрами. Для него нужен источник питания, влияющий на точность измерений по мере разрядки. С его помощью производится тестирование радиодеталей.

Виды неисправностей

Резистором называют электронный компонент с определенным или переменным значением электрического сопротивления. Перед тем как проверить резистор мультиметром, его осматривают, визуально проверяя исправность. Прежде всего определяется целостность корпуса по отсутствию на поверхности трещин и сколов. Выводы должны быть надежно закреплены.

Неисправный резистор часто имеет полностью обгоревшую поверхность или частично – в виде колечек. Если покрытие немного потемнело, это еще не характеризует наличие неисправности, а говорит лишь о его нагреве, когда выделяемая на элементе мощность в какой-то момент превысила величину допустимой.

Деталь может выглядеть как новая, даже если внутри оборвется контакт. У многих здесь возникают проблемы. Как проверить резистор мультиметром в данном случае? Необходимо наличие принципиальной схемы, по которой производятся замеры напряжения в определенных точках. Для облегчения поиска неисправностей в электрических цепях бытовой техники выделяются контрольные точки с указанием на них величины этого параметра.

Проверка резисторов производится в самую последнюю очередь, когда нет сомнений в следующем:

• полупроводниковые детали и конденсаторы исправны;
• на печатных платах нет сгоревших дорожек;
• отсутствуют обрывы в соединительных проводах;
• соединения разъемов надежны.

Все вышеперечисленные дефекты появляются со значительно большей вероятностью, чем выход из строя резистора.

Характеристики резисторов

Величины сопротивлений стандартизованы в ряды и не могут принимать любые значения. Для них задаются допустимые отклонения от номинала, зависимые от точности изготовления, температуры среды и других факторов. Чем дешевле резистор, тем больше допуск. Если при измерении величина сопротивления выходит за его пределы, элемент считается неисправным.

Еще одним важным параметром является мощность резистора. Одной из причин преждевременного выхода детали из строя является ее неправильный выбор по этому параметру. Мощность измеряется в ваттах. Ее выбирают такой, на которую он рассчитан. На схеме условного обозначения мощность резистора определяется по знакам:

• 0,125 Вт – двойная косая черта;
• 0,5 Вт – прямая продольная черта;
• римская цифра – величина мощности, Вт.

Резистор для замены выбирается по тем же параметрам, что и неисправный.

Проверка резисторов на соответствие номиналам

Для проверки необходимо найти значения сопротивлений. Их можно увидеть по порядковому номеру элемента на схеме или в спецификации.

Измерение сопротивления является самым распространенным способом проверки резистора. В данном случае определяется соответствие номиналу и допуску.

Величина сопротивления должна быть в пределах диапазона, который на мультиметре устанавливается переключателем. Щупы подключаются к гнездам COM и VΩmA. Перед тем как проверить резистор тестером, сначала определяется исправность его проводов. Их замыкают между собой, и прибор должен показать величину сопротивления, равную нулю или немного больше. При измерениях малых сопротивлений эта величина вычитается из показаний прибора.

Если энергии элементов питания недостаточно, обычно получается сопротивление, отличное от нуля. В этом случае следует заменить батарейки, поскольку точность измерений будет низкой.

Новички, не зная, как проверить резистор на работоспособность мультиметром, часто касаются руками щупов прибора. Когда измеряются величины в килоомах, это недопустимо, поскольку получаются искаженные результаты. Здесь следует знать, что тело также имеет определенное сопротивление.

При фиксации прибором величины сопротивления, равной бесконечности, это является показателем наличия обрыва (на экране горит «1»). Редко встречается наличие пробоя резистора, когда его сопротивление равно нулю.

После измерения полученное значение сравнивается с номиналом. При этом учитывается допуск. Если данные совпадают, резистор исправен.

Когда появляются сомнения в правильности показаний прибора, следует замерить величину сопротивления исправного резистора с тем же номиналом и сравнить показания.

Как измерить сопротивление, когда номинал неизвестен?

Установка максимального порога при измерении сопротивления не обязательна. В режиме омметра можно установить любой диапазон. Мультиметр из-за этого не выйдет из строя. Если прибор покажет «1», что означает бесконечность, порог следует увеличивать, пока на экране не появится результат.

Функция прозвонки

А еще как проверить резистор мультиметром на исправность? Распространенным способом является прозвонка. Положение переключателя для данного режима обозначается значком диода с сигналом. Знак сигнала может быть отдельно, верхняя граница срабатывания его не превышает 50-70 Ом. Поэтому резисторы, номиналы которых превышают порог, прозванивать не имеет смысла. Сигнал будет слабым, и его можно не услышать.

При значениях сопротивления цепи ниже граничного значения прибор издает писк через встроенный динамик. Прозвонка делается путем создания напряжения между точками схемы, выбранными с помощью щупов. Чтобы данный режим работал, нужны подходящие источники питания.

Проверка исправности резистора на плате

Сопротивление замеряют, когда элемент не подключен к остальным в схеме. Для этого нужно освободить одну из ножек. Как проверить резистор мультиметром, не выпаивая из схемы? Это делается только в особых случаях. Здесь необходимо проанализировать схему подключений на наличие шунтирующих цепей. Особенно на показания прибора влияют полупроводниковые детали.

Заключение

Решая вопрос, как проверить резистор мультиметром, необходимо разобраться, как измеряется электрическое сопротивление и какие пределы устанавливаются. Прибор предназначен для ручного применения и следует запомнить все приемы использования щупов и переключателя.

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

• 450 = 45 х 10 0 равно 45 Ом
• 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
• 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
• 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

• 01А = 100 Ом ±1%
• 38С = 24300 Ом ±1%
• 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

40 комментариев

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация.Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.

На обычных резисторах этот номинал означает 22 Ома

Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!

смд — маленький, без проводков, на плату сразу припаивать к дорожкам
предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление)
минимально — Ноль (0) Ом (без приставки Омы — маленькое значение)
Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора). Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

Человечество начало жить в сфере цифровых технологий. В повседневной жизни повсюду компьютеры, пылесосы, электрочайники, телефоны. Поэтому каждому хоть один раз в жизни приходилось разбираться с непредвиденными поломками. Необязательно быть электриком, чтобы определить разрыв проводов, поломку ТЭНа или утюга. Часто надо просто прозвонить провода или лампочку накаливания, то есть проконтролировать значение сопротивления.

Для выполнения этих задач можно обойтись без сложного оборудования. Вполне подойдет мультиметр. Мультиметр — это многофункциональный измерительный прибор, позволяющий замерять значение силы тока, напряжения и сопротивления.

Особенности измерения сопротивления

Измерение сопротивления проводника основано на законе Ома. В нем сказано, что сопротивление проводника равно отношению напряжения к протекающей силе тока на участке цепи. Формула выглядит следующим образом: Сопротивление = Напряжение / Сила тока.

Единицей измерения сопротивления является Ом. Один Ом сопротивления означает, что по участку цепи протекает ток в один Ампер при напряжении один Вольт.

Поэтому, если пропустить с заданным напряжением ток, заранее измеренный, через проводник, то можно посчитать сопротивление проводника.

Таким образом, мультиметр представляют собой не что иное, как источник напряжения и амперметр для замера силы тока. Шкала амперметра размечена в Омах.

Описание работы мультиметра

На сегодняшний день разработано большое количество мультиметров. Принципиально они разделены на:

Аналоговые тестеры выводят измеренные значения на экран со стрелочкой. Некоторые профессионалы до сих пор предпочитают их, хотя эти устройства практически вытеснены с рынка цифровыми тес. На данных устройствах удобней и наглядней наблюдать изменение измеряемых параметров.

Цифровые мультиметры выводят данные на дисплей с цифрами. Эти приборы очень популярны.

Аналоговое устройство хорошо работает на отрезке радиоволн и электромагнитных полей. Им не нужно, в отличие от цифровых мультиметров, автономное питание.

На корпусе аналогового тестера находится переключатель. С его помощью выбирают режим измерения. Переключение диапазонов получается в результате умножения значения на шкале на масштабный коэффициент, который задал переключатель.

Равномерная шкала боится перегрузок. Если у нее значения от нуля до определенного числа, то возможен выход прибора из строя. Это вероятно, если при измерениях существенно выйти за допустимые пределы. Поэтому многие аналоговые мультиметры снабжены логарифмической шкалой, где диапазон возможных измеряемых значений — от нуля до бесконечности.

К прибору подключаются два щупа. Концы щупов похожи на иглы. Иногда для удобства на них надеваются металлические зажимы — «крокодилы».

В бюджетных моделях щупы не очень высокого качества, хотя внешне могут выглядеть эффектно.

При покупке прибора следует обратить внимание на то, чтобы провод был гибким и эластичным. Возле места входа он должен держаться плотно.

Для аналогового мультиметра не требуется источник питания. У него принцип работы как у амперметра.

Когда щупы подключаются к цепи или радиоэлементу, то во внутренних индукционных катушках начинает течь ток. Под воздействием созданных магнитных полей указывающая стрелка на приборе отклоняется на определенный угол и указывает значение на экране.

Цифровой тестер устроен немного иначе. Внутри его корпуса на печатной плате расположена микросхема. Она полностью отвечает за обработку входных данных.

Цифровые мультиметры более точны и выдают меньшую погрешность, чем их аналоговые коллеги.

Элементы контроля и управления размещены на передней панели:

• переключатель режимов и диапазонов;
• ЖК-дисплей;
• разъемы для щупов.

Проверка показателя тестером

Для перевода мультиметра в режим измерения сопротивления нужно при помощи круговой ручки выбрать сектор «Омега». В этом секторе указаны допустимые диапазоны измерений. Они отмечены метками 200, 2к, 20к, 200к, 2 М, 20 М, 200 М. Эти метки обозначают максимальное измеряемое сопротивление, которое допустимо в этом диапазоне.

Номинал проверяемого элемента должен быть меньше, чем крайне правое значение диапазона, но больше левого. Например, если номинал проверяемого резистора составляет десятки мегаомов, то нужно выбрать диапазон в секторе «Омега» от 20 мОм до 200 мОм.

Если область сопротивления резистора заранее неизвестна, то надо начать измерения с самого большого диапазона. Затем снижать диапазоны, добиваясь нужной точности.

Если выставить диапазон меньше, чем сопротивление элемента, то данные отображаться не будут.

Щупы вставляются в соответствующие гнезда. Черный щуп прибора — в гнездо на тестере с надписью «СОМ» (сокращенно от common — общий), красный же — в то гнездо, рядом с которым имеется обозначение «Омега».

Процесс прозвонки проводов

Перед началом любых прозвонов необходимо проверить работоспособность самого прибора. Не исключено, что в самой измерительной системе есть неполадки или разрывы. Тот же недостаточный контакт щупов. Для проверки концы щупов соединяют друг с другом. Если обрывов в цепи нет и прибор работоспособен, то дисплей отобразит нулевое значение. Иногда значения слегка отклоняются от нуля. Это связано с сопротивлением самих щупов и их клемм.

Существует два способа прозвонки проводов. Использование их зависит от того, есть ли в приборе звуковой сигнал или нет. Если функция звука есть, то соответствующий значок будет нарисован на корпусе.

Прозвонка проста и интуитивно понятна. Надо установить переключатель в режим зуммера и поднести щупы к концам проверяемого проводника. Возможны следующие варианты поведения тестера:

1. Если провод не поврежден, то раздастся звуковой сигнал.
2. Провод может быть целым, но слишком длинным. Тогда его сопротивление будет больше, чем-то, при котором зуммер подает сигнал. Тогда дисплей высветит цифру со значением сопротивления.
3. Если же сопротивление гораздо больше установленного диапазона, то на дисплее появится единица. Следует выбрать другой режим и еще раз произвести измерение.
4. Если в проводнике произошел разрыв, то никакой индикации не будет.

В случае прозвонки радиодеталей аналоговым мультиметром, он выставляется на минимально возможный диапазон измерений. Если при контакте провода и щупов стрелка прибора находится около нуля, значит, обрыва нет.

Перед тем как померить сопротивление, кроме стандартного теста мультиметра, надо провести еще одно тестирование. Необходима проверка реакции поведения тестера на человеческое тело. Некоторые люди обладают низким сопротивлением. Если держать руками щупы в местах, где нет изоляции, то тестер может решить, что измеряемый участок не разорван. Хотя на самом деле, это будет не так.

Нюансы измерения сопротивления

Измерение сопротивления мультиметром очень похоже на прозвонку проводов, но имеет свои особенности.

В первую очередь проверяемую радиодеталь надо выпаять из электроплаты. Или хотя бы одну ножку. Иначе прибор может замерить общее сопротивление сети, а не конкретной детали. Если проверяемая деталь имеет несколько выводов, то она полностью выпаивается из платы.

Перед тем как выпаивать элемент из платы, ее нужно полностью обесточить, вынуть гальванические батареи, выключатели все выключить и разрядить конденсаторы.

Визуально осматривают, проверяя поверхность корпуса. Сгоревшая деталь (особенно резисторы) часто имеет обгоревшие колечки на корпусе, значительные потемневшие участки, признаки оплавления.

Нужно выставить оптимальный диапазон измерений. Некоторые модели тестеров умеют определять его автоматически.

В случае если точность измерений критична, необходимо учитывать погрешности измерения. Например, если на резисторе написано сопротивление 1кОм (1000 Ом), следует учитывать процент допуска. Этот допуск для резисторов равен 10%. В итоге реальные показатели сопротивления будут колебаться от 900 до 1100 Ом.

Тот же самый резистор, проверенный в диапазоне до 2000кОм, покажет сопротивление равное единице. Но если выставить значения диапазона 2кОм, на дисплее тестера высветится более точное число. Например, 0,97 или 1,02.

В некоторых случаях можно провести измерения, не выпаивая деталь с платы. Это используется только в особых случаях. Необходимо проверить, есть ли в электрической схеме шунтирующие цепи. На показания мультиметра влияют полупроводники.

В этом случае требуется изучить принципиальную схему. Чтобы облегчить поиск проблемных участков и деталей, на электросхемах всегда показаны контрольные точки с соответствующими правильными параметрами.

Недопустимо прикасаться во время измерений сопротивления руками к выводам проверяемого элемента. Результат будет предсказуемо неправильный.

Иногда приходится учитывать так называемое переходное сопротивление. Хвостики радиодеталей, чистый припой могут покрываться со временем оксидной пленкой. Рекомендуется немного очистить место контакта или процарапать игольчатым щупом.

Когда измеряется сопротивление, важно правильно интерпретировать данные. Например, возможен вариант, если значение измерения равно максимальному, выставленному как ограничительный предел. Это может указывать на то, что мультиметр сломался. Впрочем, это редкий вариант развития событий. Скорее всего, предел установлен неправильно, и нужно переключателем на корпусе увеличить его.

При сомнениях в правильности полученных значений желательно измерить величину сопротивления заведомо исправного и подписанного подходящего элемента.

Необходимо регулярно проверять состояние гальванической батареи внутри тестера. Со временем и при активной работе батарея разряжается. На практике это приводит к неточным результатам. К тому же погрешность растет пропорционально разрядке аккумулятора.

Особенности действий при изоляции

Узнать сопротивление обычных проводников и радиодеталей сравнительно просто. В случае с изоляцией есть особенности. Неграмотные действия электрика могут привести к очень плохим последствиям. Важное правило: эти замеры должны проводиться в обогреваемых и теплых помещениях.

Если подобные замеры производить на улице при низкой температуре воздуха, есть большая вероятность образования микроскопических льдинок внутри оплетки кабеля. Поскольку вода — это диэлектрик, ее проводимость минимальная. Мультиметры не смогут распознать эти вкрапления. Если кабель с холодной улицы переместить в теплую комнату, то внутри проводки может появиться влажность.

Собственно, измерение сопротивления изоляции кабеля происходит следующим образом: нужно определить нулевой провод, находящийся в распределительном щитке. В конце нулевого провода устанавливается первый щуп. Второй щуп присоединяется к фазовому кабелю. При выполнении замеров желательно отсоединить концы от клемм. Осталось подобрать правильный предел и увидеть на экране значение сопротивления.

После чего значение сопротивления сравнивается с эталонными параметрами. Они размещены в Правилах устройства электроустановок. В приведенных таблицах указаны значения в зависимости от сечения кабеля, его марки и многих других параметров. Если измеренные данные находятся в допустимом диапазоне согласно таблицам, значит, проводка не нарушена. И проблем нет.

Когда нужно выяснить наличие заземляющего контура в проводке, то есть несколько рекомендаций:

• В новых домах значение напряжения в цепочке фаза-заземление выше, чем в фаза-нейтраль.
• Между нулевым кабелем и заземленным возможно небольшое напряжение. Из-за слабого потенциала на нулевом проводе.

В целом измерить сопротивление с помощью современных тестеров несложно. Особенно если это новый цифровой мультиметр. Управление им очень удобно и не требует глубоких профессиональных навыков.

Проверяющему достаточно небольшого набора знаний основ построения электроцепей с уроков физики школьного курса. И конечно же, в любом случае надо соблюдать элементарные требования техники безопасности.

Как проверить компрессор холодильника — пошаговая инструкция

Трудно переоценить важность такой составляющей части холодильника, как компрессор. Если он выходит со строя, то ни о какой работе холодильника не может быть и речи. Можно ли провести диагностику работы компрессора самостоятельно или для этого нужен специалист? Об этом и пойдет речь в данной статье.

Устройство компрессора

Компрессора многих бытовых холодильников во многом схожи между собой.



Принцип работы состоит в следующем. Фреон в газообразном состоянии в результате сжатия нагревается, а с помощью конденсатора охлаждается. переходит в жидкое состояние и охлаждает окружающее пространство. Затем через капиллярный расширитель фреон идет на повторение цикла. Залогом качественной работы холодильника является постоянное движение фреона по этому циклу. Вот поэтому компрессор часто называют сердцем холодильника.

Компрессор включает в себя: поршневой электромотор с системой клапанов, рабочую обмотку, пусковую обмотку и реле. Поршневой электродвигатель работает от переменного тока. Компрессор имеет три выхода: от пусковой обмотки, от рабочей обмотки и общий выход. Эти три выхода расположены в нижней части компрессора в форме треугольника. Эти контакты соединены с реле, которое включает в работу электродвигатель.

Возможные причины сбоя в работе электродвигателя

Если электродвигатель не включается, то причина может быть в следующем:

1. Сгорел компрессор.
2. Вышло из строя пусковое реле.
3. Вышел из строя кабель, с помощью которого подключен прибор.

Стоимость услуги мастера компании СевРемКом

Замена компрессора холодильника от 1499 ₽

Оставить заявку

Диагностика компрессора

При сбое в работе компрессора в первую очередь необходимо проверить кабель. Если кабель исправен, то нужно исследовать сам компрессор. Для проверки компрессора нужно:

1. Снять защитный кожух извлечь компрессор и отсоединить реле.
2. С помощью тестера проверить сопротивление. Если между верхним и левым контактами сопротивление равно 20 Ом, между правым и верхним — 15 Ом, а между левым и правым — 30 Ом, то компрессор исправен. Если показания сопротивления отличаются от этих значений, то компрессор неисправен.
3. Проверить сопротивление между проходными контактами и кожухом. Если мультиметр показывает обрыв, то агрегат исправен. Если прибор показывает какое-либо значение, то это говорит о серьезных неисправностях.

Также работу компрессора можно проверить с помощью манометра. Для этого манометр с помощью шланга нужно соединить с нагнетающим штуцером и измерить давление при включенном компрессоре. Если при этом значение давления составляет 6 атмосфер, то компрессор исправен.

Если электродвигатель работает, но необходимая температура в холодильнике не достигается, то причина заключается в утечке фреона. Здесь без помощи квалифицированного специалиста не обойтись.

Как проверить сопротивление?

Перед тем, как проводить самостоятельную диагностику компрессора холодильника, желательно провести проверку на пробой. Это нужно для того, чтобы не получить электротравму (внутренняя обмотка электродвигателя может давать напряжение на корпус). Эта ситуация может произойти с холодильниками старого образца.

Для проверки необходимо измерить сопротивление между корпусом и каждым из контактов. При этом, на корпусе нужно найти место, где отсутствует краска либо краску необходимо соскрести.

При проверке сопротивление на мультиметре должно показывать «бесконечность». Если прибор показывает какое-либо значение, то это говорит о неисправности электродвигателя и дальнейшая диагностика компрессора может иметь опасные последствия. В этом случае нужно действовать следующим образом:

1. Снять крышку пускового реле.
2. Отключить пусковое реле.
3. Проверить сопротивление между контактами с помощью мультиметра или омметра. Сопротивление между контактами проверяется в такой последовательности: между двумя нижними, между нижним и верхним левым, а затем между нижним и верхним правым контактами. Полученные значения сопротивлений необходимо сверить со специальной таблицей, в которой показаны оптимальные значения сопротивлений для данной модели. Следует отметить, что сопротивление пусковой обмотки больше сопротивления рабочей. Хотя, у некоторых зарубежных моделей это не так. Если между какими-либо контактами сопротивление равно 0, то это говорит о неисправности компрессора.

Как проверить ток?

После проверки сопротивления желательно также проверить и ток. Для этого нужно подключить реле и включить в работу электродвигатель. При этом, нужно быть уверенным в исправности данного реле.

Для проверки тока лучше всего использовать мультиметр, имеющий клещи. Клещами нужно зажать один из сетевых проводов. Величина силы тока должна быть прямо пропорциональна мощности электродвигателя. Например, для электродвигателя мощностью 140 Вт сила тока должна быть равна 1,3 А.

Видео: проверка

Нужна консультация?

• 3.5

• 1

• 2

• 3

• 4

• 5

Голосов: 4

• СевРемКом
• »
• org/ListItem»>Самостоятельно
• »
• Как проверить компрессор холодильника

Как считать омы на мультиметре? (Краткое и простое руководство) — Tool Nerds

Мультиметр — это довольно универсальный инструмент , который можно использовать не только для одной цели. Большинство устройств, доступных сегодня на рынке, способны измерять сопротивление, напряжение и силу тока конкретной цепи или компонента.

Существует несколько типов мультиметров, но наиболее широко используются аналоговые или цифровые .

Благодаря стремительному развитию современных технологий, подавляющее большинство устройств сегодня являются цифровыми и достаточно простыми в использовании.

Однако неправильное использование этих устройств может привести к серьезным проблемам. Хотя самая большая опасность заключается в повреждении внутренних компонентов мультиметра, возможны и смертельные травмы, особенно если кто-то решит пренебречь мерами предосторожности .

Это руководство предназначено для того, чтобы дать вам лучшее представление о возможностях вашего устройства и научить вас правильно и безопасно его использовать.

Любой может использовать мультиметр, независимо от его предыдущего опыта работы с этими вещами, но самое главное, что нужно помнить, это следовать писаным и неписаным правилам, чтобы избежать неприятных сюрпризов .

Измерение сопротивления

Сопротивление — это мера электрического трения в проводнике. Измеряется в Омах, а в качестве символа используется греческая буква Омега.

Первое, что вы должны сделать, это настроить устройство на максимально возможное сопротивление в диапазоне . Как только вы выберете самый высокий диапазон, коснитесь двух щупов вместе, и на дисплее должно появиться значение 0 Ом. В случае, если вы используете аналоговую модель, стрелка должна подняться до максимального значения, когда датчики соприкоснутся друг с другом, и вернуться к нулю после их разделения.

Имейте в виду; в большинстве аналоговых мультиметров используется шкала сопротивления, которая перемещается справа налево, а не наоборот. Это может вызвать некоторую путаницу, особенно если у вас нет опыта работы с этими гаджетами. Большинство аналоговых устройств также имеют ручку или переключатель, отвечающий за калибровку сопротивления до нуля. Соедините щупы и отрегулируйте ручку, пока она не укажет на ноль Ом на шкале.

Пример

Если вы хотите провести пробное чтение, проще всего это сделать выберите случайный резистор , который не является частью какой-либо цепи, установите мультиметр на значение 20 кОм и прикоснитесь щупами к обоим концам.

Счетчик должен выводить одно из трех значений – 0, 1 или случайное число, которое должно быть фактическим значением.

Если вы получаете показание 1 (один) или OL, это означает, что счетчик перегружен и требует более высокой шкалы для вывода точных результатов. Другими словами, если вы видите значение 1, переместите переключатель на более высокую шкалу (мегаомы).

Если ваш прибор выводит значение 0 (ноль), это означает, что выбран слишком высокий масштаб. Чтобы исправить это, попробуйте понизить шкалу до Ом вместо килоом.

Если вы получаете случайное значение, например, 0,5, это означает, что вы выбрали правильный диапазон . В этом случае сопротивление этого конкретного компонента составляет 500 Ом или 0,5 кОм.

Общее практическое правило заключается в том, что довольно сложно найти резистор менее одного Ома. Это означает, что вам следует повторить процесс, если вы получите более низкие значения, потому что есть много факторов, которые могут повлиять на показания, такие как температура окружающей среды и то, является ли резистор частью существующей цепи.

Как мы уже упоминали, всегда лучше исключить компонент из цепи и проводить измерения в контролируемой среде без каких-либо электрических помех. Фактически, вы также должны использовать антистатическую поверхность для измерения значений, поскольку статическое электричество может иногда искажать показания.

Излишне говорить, что если у вас есть мультиметр с автоматическим выбором диапазона , эти шаги не требуются.

Другие полезные советы

---

Многие модели не имеют кнопки OFF. Теперь, хотя это кажется довольно безобидным и неуместным, очень важно правильно настроить мультиметр для будущего использования. Например, если на вашем устройстве нет кнопки OFF, установите шкалу на максимальное значение , как только вы закончите измерение.

Не позволяет следующему человеку, решившему использовать устройство, ударить его током большой силы. Некоторые счетчики могут сломаться, если во внутренней цепи произойдет внезапный скачок тока.

Если вы измеряете компонент, являющийся частью цепи, не забудьте разрядить конденсаторы перед использованием пробников. В зависимости от типа гаджета, который вы проверяете, конденсаторы могут удерживать значительный ток, даже когда цепь обесточена. Поэтому существует определенный риск получения травм даже при работе с небольшими токами.

Убедитесь, что вы всегда читаете прилагаемое руководство пользователя, независимо от вашего предыдущего опыта.

В то время как подавляющее большинство счетчиков работают по довольно схожим принципам, некоторые из них немного отличаются . Это не обязательно существенная разница, но в некоторых случаях она может давать разные результаты.

Заключение

---

Использование счетчика не имеет большого значения. Многие люди не хотят измерять ток из-за связанных с этим рисков. Хотя всегда есть вероятность, что что-то пойдет не так, можно значительно снизить потенциальные риски, соблюдая правила техники безопасности и Правильное использование устройства .

Большинство отказов происходит из-за человеческой ошибки вместо неисправных приборов. Поэтому, прежде чем приступать к измерению различных цепей, убедитесь, что все настроено правильно, иначе вы рискуете поставить под угрозу весь процесс.

Само собой разумеется, всегда заботьтесь о собственной безопасности. Означает ли это проверку всего дважды или повторение процесса, не имеет значения, не теряйте фокуса и всегда оставайтесь бдительными, когда находитесь рядом с действующими цепями.

По возможности всегда имейте рядом с собой напарника, если вы имеете дело с высоким напряжением, чтобы он мог быстро и соответствующим образом отреагировать, если что-то пойдет не так. Обратите внимание на этикетки CAT на вашем измерителе и всегда убедитесь, что вы используете подходящее устройство для данного случая.

Измерение очень малых сопротивлений, миллиомметр [Analog Devices Wiki]

Эта версия (07 февраля 2022 г., 16:22) была одобрена Дугом Мерсером. Доступна ранее одобренная версия (22 ноября 2021 г. , 16:12).

Содержание

• Измерение очень малых сопротивлений, А миллиомметр

  • Объектив

  • Фон

  • Метод измерения Кельвина

  • Применение техники

    • Использование ADALM1000

  • Выполнение четырехпроводных соединений

    • Использование ADALM2000

  • Выполнение соединений Кельвина

• Более прочная конструкция

  • Специализированное программное обеспечение миллиом для M1k

    • Альтернативный способ автоматической установки нуля

  • Использование миллиомной платы в качестве сильноточного амперметра

  • И последнее

Объектив

Целью этого документа является представление методов точного измерения очень малых сопротивлений, менее 1 Ом, с помощью микросхемы монитора токового шунта AD8210.

Фон

Самый низкий диапазон сопротивления на типичном цифровом мультиметре с тремя с половиной разрядами (DMM) составляет 200 Ом с разрешением 0,1 Ом. Более дорогие настольные миллиомметры высокого класса будут поддерживать более низкие диапазоны и 4-проводные измерения.

Зачем вам миллиомметр? Для тестирования и отладки кабелей, разъемов, дорожек печатных плат и других видов корпусов с низким сопротивлением. Для измерения последовательного сопротивления силовых катушек индуктивности оно может составлять несколько десятых долей Ома. Для точных измерений таких компонентов, как переключатели и релейные контакты, вам потребуется разрешить значения сопротивления 1 Ом или меньше с разрешением в миллиомах. Контактное сопротивление из-за окисления или образования коррозии потребует значительного тока, чтобы пробить любую пленку, образовавшуюся на контактах.

Метод измерения Кельвина

На рис. 1 показан «4-проводной» или метод Кельвина для измерения низкого сопротивления. Этот метод устраняет влияние проводов испытательного оборудования и сопротивления зонда. Ток известной величины от источника тока вынужден протекать через испытательное сопротивление R _DUT . Вольтметр используется для измерения (определения) падения напряжения на резисторе ВНУТРИ токоведущих соединений. Четыре провода, подключенные к тестируемому сопротивлению, отмечены как F+ и F- для силовых соединений и S+ и S- для сенсорных соединений. Затем можно использовать закон Ома для расчета только сопротивления между S+ и S-. Падение напряжения в токовой петле из-за любого сопротивления проводов F+ и F-, вольтметр не видит. Любое сопротивление в измерительных проводах S+ и S-sense не имеет значения, учитывая предполагаемый очень высокий входной импеданс вольтметра по сравнению с R9.0187 ДУТ .

Рис. 1. «4-проводная» методика измерения по шкале Кельвина.

Поскольку падение напряжения на неидентифицированном сопротивлении измеряется на концах пробника, сопротивление измерительных проводов, по которым течет постоянный ток, не учитывается. Испытываемое сопротивление можно найти, разделив падение напряжения между измерительными щупами на испытательный ток.

Испытательный ток для типичного цифрового мультиметра в диапазоне 200 Ом обычно составляет от 1 мА и 2 мА . Для более низких диапазонов сопротивления, таких как 20 Ом или даже 2 Ом, испытательный ток необходимо увеличить до 20 мА и 200 мА . В специальных миллиомметрах обычно используются испытательные токи в диапазоне от 100 мА до 200 мА , а иногда они могут достигать 1 А.

Применение техники

Комбинируя несколько компонентов из комплекта аналоговых деталей ADAPL2000, можно создать миллиомметр, который может выполнять 4-проводные измерения очень малых сопротивлений.

Ключевым компонентом этого миллиомметра является микросхема монитора токового шунта AD8210. Эта схема чаще всего используется для измерения неизвестного тока, протекающего через шунтирующий резистор с известным низким значением. Небольшое дифференциальное падение напряжения на шунте усиливается фиксированным коэффициентом усиления 20 и соотносится с опорным уровнем постоянного тока на выходе, часто заземленным. Блок-схема из таблицы данных AD8210 показана здесь, на рисунке 2.

Рис. 2. Блок-схема спецификации AD8210.

Выходное напряжение AD8210 определяется как:

Перестановка измеряемого тока:

Мы также можем перевернуть это уравнение, чтобы измерить сопротивление:

Используя ADALM1000

Программируемый(е) источник(и) тока в ADALM1000 может обеспечивать любое значение от -200 мА до +200 мА . Это делает его идеальным для использования в качестве источника возбуждения для миллиомметра. Входной диапазон от 0 до 5 В ADALM1000 также хорошо подходит в качестве измерительного вольтметра. 16-разрядный АЦП имеет достаточный динамический диапазон для измерения очень малых напряжений, но он не является дифференциальным входом, что делает его непригодным для 4-проводных измерений. Чтобы устранить этот недостаток, мы можем использовать AD8210 в качестве схемы дифференциального преобразователя в несимметричный.

Практический диапазон испытательных токов от источника в М1к составляет от 5 мА до 150 мА (или несколько выше). Диапазон измерения входного напряжения одного из входов M1k составляет от 0 до 5 В . AD8210 имеет коэффициент усиления по напряжению 20. Предположим, что AD8210 питается от фиксированного источника питания +5 В и входного диапазона 5 В от M1k, что соответствует максимальному дифференциальному напряжению на входах AD8210, равному 5/20 или 250 мВ . Для испытательного тока 150 мА , что дает максимальное сопротивление 250 мВ /150 мА или 1,667 Ом. Если принять разрешение 1 мВ 90 200 для входного диапазона M1k 0-5 90 238 В 90 200 или разрешение 0,05 90 248 мВ 90 200 на испытательном сопротивлении, получим приблизительное разрешение сопротивления 0,3 мОм при 150 90 199 мА 90 200 . Максимальное сопротивление, которое можно измерить на практике, составляет около 50 Ом при испытательном токе 5 мА Ом. Чтобы использовать AD8210 с M1k, выполните следующие соединения, как показано на рисунке 3. Резистор R ₁ подключается последовательно с источником тока канала А, поскольку драйвер неустойчиво управляет нагрузками намного меньше 10 Ом. Фактическое значение R ₁ не имеет значения и не учитывается при измерениях (например, силовой резистор 6,2 Ом из комплекта). Существует верхний предел значения R ₁ , основанный на максимальном напряжении, доступном на канале A. Для максимального испытательного тока 150 мА падение напряжения на 10 Ом составляет 1,5 В . Это добавило к +2,5 В при F- приводит к возможному выходному напряжению на канале А, равному 2,5 + 1,5 + 0,25 = 4,25 В , что находится в доступном диапазоне выходного напряжения.

Рис. 3. Соединения ADALM1000

Вероятно, AD8210 будет иметь небольшое смещение выходного сигнала. Если канал A установлен в режим Hi-Z , т. е. не является источником тока, среднее напряжение на канале B (в режиме Split I/O Hi-Z) будет смещением. Это можно обнулить в программном обеспечении ALICE, используя запись смещения канала B. Теперь, когда смещение установлено на ноль, мы можем проводить измерения.

Для измерения источник канала А устанавливается в режим SIMV и постоянный ток. Значение желаемого тестового тока, например +150 мА , вводится в канал A Max value.

Измеренное сопротивление можно рассчитать по следующей формуле, введенной в качестве пользовательской формулы измерения канала A:
DCV2/(20*DCI1/1000)

Значение, возвращаемое в переменной DCV2, представляет собой среднее напряжение канала B, а значение, возвращаемое в DCI1, представляет собой средний ток канала A (в мА ). Коэффициент 20 представляет собой фиксированное усиление AD8210, а коэффициент 1000 преобразует мА в ампер.

Выполнение 4-проводных соединений

На рисунке 4 мы видим, что ADALM100 подключен к небольшой макетной плате без пайки, которая содержит AD8210. Для подключения к испытательному резистору, в данном случае мощному резистору 1 Ом, используются четыре зажима мини-захвата. Красный и черный захваты — это провода F+ и F- соответственно, а синий и зеленый захваты — это провода S+ и S- соответственно. Обратите внимание, что сенсорные соединения находятся рядом с корпусом резистора, а силовые соединения — на концах проводов.

Рис. 4. Пример подключения тестируемого устройства

На рис. 5 показан крупный план экрана измерений настольного осциллографа ALICE. Расчетное сопротивление (Ом) составляет 0,9989 Ом для этого конкретного резистора 1 Ом 5%. На дисплее тестового тока канала A отображается ток 150 мА , а также отображается напряжение канала B (выход AD8210).

Рис. 5. Крупный план экрана измеренного значения

На рис. 4 также показаны некоторые другие резисторы с низким номиналом и два 4-контактных калибровочных резистора Vishay (VPR221S) (калибровочные резисторы с прецизионной точностью 2 Ом 0,05% с четырьмя выводами). Обратите внимание, что два калибровочных резистора имеют четыре вывода, так что соединение по шкале Кельвина выполнено внутри корпуса для максимально возможной точности. На рис. 6 показан крупный план измерений настольного осциллографа ALICE для резистора 50 мОм. Измеренное значение 490,5 мОм.

Рис. 6. Крупный план экрана измерения сопротивления 50 мОм.

Использование ADALM2000

ADALM2000 также может использоваться с этой 4-проводной технологией, но ему не хватает некоторых возможностей ADALM1000, таких как возможность управления большим током и возможность измерения тока. Однако аналоговые входы M2k являются дифференциальными; 12-разрядный АЦП в M2k не имеет достаточного динамического диапазона для непосредственного измерения очень малых напряжений, поэтому снова необходим усилитель AD8210. Соединения ADALM2000 показаны на рис. 7.

Рис. 7. Соединения ADALM2000

Для точного измерения испытательного тока I _TEST нам необходимо точно знать сопротивление R ₁ (фактическое значение, которое необходимо измерить с помощью настольного цифрового мультиметра). Падение напряжения на R ₁ можно точно измерить с помощью дифференциальных входов 1+ и 1- канала 1 с использованием четырехпроводного метода подключения. С этим напряжением и известным значением R ₁ мы можем рассчитать фактическое значение I _ТЕСТ .

Источники напряжения W1 и W2 M2k могут быть подключены параллельно благодаря внутренним последовательным резисторам 50 Ом. Это эффективно удваивает максимально доступный испытательный ток. Если каждый источник обеспечивает 50 мА тока, падение напряжения на внутреннем последовательном резисторе 50 Ом составит 2,5 В , оставляя максимум 2,5 В, которые могут падать на комбинацию R ₁ и R _ИУ . Если, например, R ₁ равно 10 Ом, а I _TEST меньше или равно 100 мА (50 мА от W1 плюс 50 мА от W2), то на R ₁ будет падать до 1 вольта. С учетом падения 0,25 В на R _DUT , R ₁ может быть до 20 Ом и по-прежнему обеспечивать в сумме 100 мА от внутреннего выходного диапазона W1 и W2 до +5 В .

Выполнение соединений Кельвина

Использование таких вещей, как мини-захваты, допустимо для выводов проводов на некоторых компонентах, но другой вариант для выполнения соединений Кельвина — это использование специальных тестовых щупов и зажимов. Эти тестовые провода специального назначения могут быть довольно дорогими, часто сто долларов и более. Некоторые из них выглядят как обычные тестовые щупы, но с двумя заостренными наконечниками, а не с одним щупом, как на рис. 8.

Рис. 8. Пробники Кельвина

Для любителей Adafruit предлагает эти пружинные зажимы Кельвина https://www.adafruit.com/product/3313 по 2,50 доллара США каждый без прикрепленных проводов. Каждая сторона пластикового зажима электрически изолирована. Эти клипы также можно заказать через Digikey.

Рисунок 9. Двухпроводной тестовый зажим Кельвина

Пинцет для измерительных выводов SMD, показанный на рис. 10, также можно использовать в некоторых случаях для создания соединения силы/чувства Кельвина прямо на выводе компонента.

Рис. 10. Пинцет для измерительных проводов SMD

Использование беспаечной макетной платы для подключения к AD8210 может привести к небольшим помехам, что приведет к смещению смещения при шевелении проводов. Чтобы попытаться свести к минимуму изменчивость, можно использовать припаянную макетную плату для подключения AD8210 к M1k и предоставить место для подключения 4 силовых и измерительных проводов / тестовых щупов. Один из подходов к минимизации изменчивости заключается в том, что небольшая плата адаптера для AD8210, установленного на BOB, из комплекта ADALP2000 может быть сконструирована на небольшой макетной плате, как показано на рисунке 11. Квадратные контакты BOB AD8210 не помещаются в стандартную DIP IC. гнездо, поэтому может потребоваться использование штыревых разъемов. Не идеально, но лучше, чем макетная плата без пайки.

Рис. 11. Плата адаптера, припаянная вручную.

Дальнейшее тестирование предложенной выше конфигурации показало, что смещение и линейность AD8210, когда выходной сигнал близок к земле, не очень хороши. Подключение контакта 7 ( В _REF1 ) к 2,5 В, как показано на рис. 12, будет ссылаться на «нулевую» точку тока при 2,5 В/2 или 1,25 В . Это уменьшает общий диапазон (примерно на 1/4), но дает гораздо лучшую точность. Одна или двести мВ над землей на выходе AD8210 достаточно, но это самый простой способ отодвинуть выход от земли.

Рисунок 12, подключение AD8210 к центральному выходу Vout при 1,25 В (2,5/2)

Идя еще дальше, небольшая вспомогательная печатная плата размером 1 дюйм на 1 была разработана для установки SMD AD8210 и подключения его к M1k, а также для подключения 4 силовых и измерительных проводов / тестовых щупов.

Рисунок 13, SMD-разъемная печатная плата

На рисунке 13 показана плата миллиомметра, подключенная к 4-контактному калибровочному резистору Vishay (VPR221S) 2 Ом 0,05%.

Специализированное программное обеспечение миллиом для M1k

Использование полномасштабного дисплея настольного прицела ALICE является излишним для миллиомметра. Доступен автономный инструмент, очень похожий на другие инструменты DC, предлагаемые в программном пакете ALICE. Он включен в пакет выпуска инструментов ALICE для Windows. Снимок экрана автономного инструмента показан на рис. 14. Он включает примерную схему внизу в качестве напоминания о том, как подключить AD8210. Включены элементы управления для ручного и автоматического обнуления напряжения смещения канала B и тока смещения канала A.

Рис. 14. Программный инструмент миллиомметра

Вероятно, AD8210 будет иметь небольшое смещение выходного сигнала. Во время работы программного обеспечения с установленными флажками автоматического нуля сначала для тока канала A устанавливается значение 0, , т. е. без источника тока, средние измеренные значения тока канала A и напряжения канала B будут автоматически введены в ячейки ввода смещения. . Затем канал А устанавливается на тестовый ток, измеряется неизвестное сопротивление и отображается в верхней строке.

Если поля Auto Zero не отмечены, вы можете ввести значения вручную. Вторая строка сообщает об измеренном токе канала A и напряжении канала B. Если CA Test I установлен на 0, это будут смещения. Если тестовый ток установлен слишком большим для измеряемого сопротивления, так что напряжение канала B становится выше 4,8 В , линия, отображающая напряжение (и ток), становится красной.

Точность усиления AD8210 в таблице данных указана как +/- 0,5% макс., и точность калибровки M1k, вероятно, находится в том же диапазоне. В программном обеспечении также есть точки входа для регулировки усиления. На снимке экрана рисунка коэффициенты усиления по току и напряжению (на самом деле нужно изменить только один) отрегулированы таким образом, чтобы показание для одного из калибровочных резисторов Vishay составляло ровно 2000 Ом. Общая корректировка составила 0,8%, что находится в пределах ожидаемого нами диапазона. Затем был проверен второй калибровочный резистор на 2000 Ом с отрегулированными значениями с идентичными результатами.

Следует также отметить, что плата, используемая в этом случае, имела контакт 7, подключенный к +2,5 В , поэтому смещение канала B (нулевое значение тока) составляло около 1,3 В .

Альтернативный способ автоматического обнуления

Кроме того, поскольку источник тока в M1k является биполярным, в тестовой версии программного обеспечения должна быть возможность чередовать как положительный, так и отрицательный тестовый ток и таким образом обнулять смещение. На рисунке 15 мы показываем контакт 7, подключенный к +5 В поставка. Теперь «нулевой» ток на выходе AD8210 будет +5V/2 или +2,5 V . Поскольку на выходе AD8210 у нас половина диапазона напряжения, мы также должны вдвое уменьшить величину тестового тока.

Рис. 15. Соединения M1k для биполярной автоматической установки нуля.

Снимок экрана тестовой версии программного обеспечения, реализующего этот метод биполярного тестового тока, показан на рис. 16. В этом случае нет ни флажков для включения автоматической установки нуля, ни мест для ввода смещений. Нам еще нужны места для ввода тестового тока и регулировки усиления. Схема напоминания внизу изменена, чтобы показать, как должен быть подключен контакт 7 для этой версии программного обеспечения.

Вторая копия печатной платы была сконфигурирована для этой техники. На снимке экрана показаны результаты для того же калибровочного резистора на 2 Ом. Для этой платы общая необходимая регулировка усиления была немного другой (1,3%).

Рисунок 16. Текущая версия программного обеспечения для биполярного теста.

Использование миллиомной платы в качестве сильноточного амперметра

Дополнительным преимуществом этой платы AD8210 является то, что с известным внешним шунтирующим резистором ее можно использовать в качестве сильноточного амперметра. На рис. 17 показан ручной шунт с силовым резистором 0,12 Ом и двумя винтовыми зажимами. Конечно, точное значение шунта можно измерить с помощью программного обеспечения миллиомметра после его калибровки относительно резистора Vishay.

Рис. 17. Пример подключения внешнего шунтирующего резистора в качестве амперметра

И последнее

Вот еще один пример измерительных проводов для миллиомметра. Как показано на рис. 18, для F+/S+ и F-/S- используются двухжильные экранированные мини-кабели-захваты.

Рис. 18. Другой набор тестовых проводов

Дополнительные ссылки на ресурсы:

Измерение сопротивления двухпроводным или четырехпроводным методом
Четырехпроводное измерение может улучшить или испортить ваши измерения
Оптимизация точности измерения больших токов
Измерение низкого сопротивления 4 провода по дешевке

университет/курсы/учебники/alm-milli-ohm-meter. txt · Последнее изменение: 07 февраля 2022 г., 16:18, Doug Mercer

Как работают омметры? (с картинками)

`;

Донна Ренги

Дата последнего изменения: 03 сентября 2022 г.

Омметры — это электрические устройства, используемые для измерения сопротивления данного проводника. Этот измерительный прибор работает на основе закона Ома, применимого к электрическим цепям. Согласно этому закону ток (I), протекающий между двумя точками проводника, прямо пропорционален напряжению (V) или разности потенциалов в этих двух точках. Оно также обратно пропорционально сопротивлению (R) между ними. Следовательно, математически V = IR.

Для измерения сопротивления данного проводника красный и черный выводы омметра подключаются к положительному и отрицательному полюсам проводника соответственно. Сопротивление провода или цепи указывается стрелкой, скользящей по шкале прибора. Эти измерители измеряют сопротивление в Омах, обозначаемое греческой заглавной буквой омега или Ω.

Никогда не подключайте омметр к источнику напряжения, так как это может привести к повреждению оборудования. Это связано с тем, что в устройстве уже имеется источник, подающий напряжение для измерения сопротивления данного проводника. Сопротивление измеряется по падению напряжения на выводах проводника. В аналоговом измерителе крайняя левая часть шкалы указывает на бесконечное сопротивление, а крайняя правая сторона обозначает нулевое сопротивление.

Простое аналоговое устройство состоит из батареи, которая является источником напряжения, подключенного к подвижному счетчику. К этой комбинации последовательно подключается также переменный резистор, чтобы стрелка точно показывала отклонение на всю шкалу и не скользила за отметку нулевого сопротивления. Этот резистор также ограничивает ток и компенсирует снижение напряжения, вызванное старением батареи. Аналоговые омметры должны быть откалиброваны перед использованием, тогда как цифровые обычно могут калиброваться самостоятельно.

Для калибровки аналогового измерителя оба провода должны быть соединены вместе. Ручка регулировки помогает в настройке переменного резистора. Его нужно повернуть вручную, чтобы стрелка показывала нулевое сопротивление; другими словами, стрелка теперь находится в крайнем правом углу. Этот шаг известен как «обнуление» счетчика, и его следует повторять каждый раз перед измерением сопротивления любого провода или цепи. В случае с цифровым устройством соединение проводов покажет 0 Ом, что достаточно для его калибровки.

В дополнение к измерению сопротивления омметры могут использоваться для проверки непрерывности электрического соединения. Например, если стрелка упирается в бесконечное сопротивление в крайнем левом углу шкалы, это указывает на отсутствие непрерывности в цепи. Это означает, что в цепи есть разомкнутая точка. С другой стороны, если измеренное значение сопротивления равно нулю или намного меньше ожидаемого значения, это означает короткое замыкание в цепи.

Как пользоваться мультиметром

Как пользоваться мультиметром

Устранение неполадок с электрикой для расширения навыков самоделки

Фото: AndreyPopov / Getty Images

9000ty No Difficulty? Без проблем.

Время на выполнение

10 минут

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам понадобится:

ИНСТРУМЕНТЫ

• Мультиметр

ПРИНАДЛЕЖНОСТИ

• Батарейки AAA или AA (дополнительно)

Нужно проверить срок службы батарейки? Или вам нужно диагностировать проблему с проводкой к розетке в вашем доме? Цифровой мультиметр-тестер может помочь вам решить эти проблемы, поэтому его полезно иметь в своем наборе инструментов. Мультиметр можно использовать для устранения самых разных проблем, и вы можете использовать это руководство, чтобы узнать, как использовать мультиметр в различных сценариях самостоятельной работы.

Что такое мультиметр и как им пользоваться?

Мультиметр , иногда называемый вольтомметром, представляет собой универсальный инструмент, который домовладельцы всегда должны иметь под рукой и который измеряет различные единицы электричества — напряжение (переменного и постоянного тока), силу тока и сопротивление.

• Напряжение: Измеряется в вольтах, переменный ток (AC) и постоянный ток (DC) — это две формы напряжения, которые может измерять мультиметр. Переменный ток — это поток электрического тока, который меняет направление, обычно встречающийся в электропроводке по всему дому. Постоянный ток — это поток электрического заряда в одном направлении, обычно используемый в батареях, транспортных средствах и другой электронике.

• Ток: Ток, который измеряется в амперах или силе тока, проверяет силу тока для определения количества электричества, протекающего через цепь. Важной мерой безопасности является проверка величины тока, когда вы выполняете электрический проект, например, подключаете выключатель света, чтобы убедиться, что электричество полностью отключено.

• Сопротивление: Измерение сопротивления определяет противоположный поток электричества, используя Ом в качестве единицы измерения. Резисторы чаще всего используются в бытовых приборах и электрических устройствах.

• Целостность: Меры по проверке непрерывности всего пути тока. Все цепи нуждаются в непрерывном пути для прохождения электричества. Например, если устройство выходит из строя, это может быть связано с разомкнутой цепью, что означает отсутствие непрерывности. Замена компонента может исправить устройство, позволяя ему снова работать правильно.

Существуют цифровые мультиметры и аналоговые мультиметры, которые выполняют одну и ту же функцию, но имеют разный дисплей. Цифровой мультиметр оснащен ЖК-дисплеем, тогда как аналоговый мультиметр имеет стрелку, которая перемещается по числовой шкале.

Устройство мультиметра

Фото: krisanapong detraphiphat / Getty Images

Узнайте о различных частях мультиметра. Помните, что функции могут отличаться от модели к модели, поэтому ваш мультиметр может не иметь точно такие же параметры, как перечисленные.

• Дисплей: Дисплей представляет собой ЖК-экран (цифровой) или шкалу (аналоговый), отображающие показания электрических измерений.

• Ручка или кнопка выбора: Это ручка или кнопка, которая позволяет переключаться между различными единицами измерения. Вот некоторые сокращения, которые вы можете увидеть на мультиметре:

  • Вольты переменного тока (V с волнистой линией над ним)

  • Вольты постоянного тока (V с тремя дефисами и прямой линией сверху)

  • Сопротивление (Ом или Ом)

  • Ампер (А)

  • Миллиампер (мА)

  • Непрерывность соединения (символ диода или символ звуковой волны)

• Кнопка удержания: Кнопка удержания используется для отслеживания определенных показаний на дисплее, поэтому вам не нужно записывать их, чтобы позже вызвать измерение.

• Тестовые щупы: На мультиметре есть два щупа (также называемые щупами), которые вставляются в порты штекером типа «банан» для проверки электрических компонентов. На другом конце зонда находится металлический наконечник, иногда называемый терминалом. Красный щуп проверяет наличие тока под напряжением, а черный щуп проверяет клеммы заземления или нейтрали.

Порты: Большинство мультиметров имеют два или три порта для подключения проводов. Все мультиметры будут иметь общий порт черного цвета, помеченный как COM для общего. Сюда втыкается черный щуп. Порт mAVΩ — это порт, к которому подключается красный щуп и который используется для проверки большинства электрических измерений, таких как напряжение, сопротивление и ток. Порт mAVΩ также может быть помечен как VΩ или V. Ваш мультиметр также может иметь красный порт 10A, но он используется реже, чем порт mAVΩ, и обычно измеряет большие токи (до 10 ампер).

Меры предосторожности и подготовка

Теперь, когда вы понимаете основные способы использования и компоненты мультиметра, важно принять соответствующие меры безопасности при выполнении электромонтажных работ.

• Осмотрите мультиметр на наличие любых признаков повреждения, таких как трещины, вмятины или утечки, чтобы обеспечить безопасные и точные показания.

• Носите изолирующие перчатки и резиновую обувь для дополнительной защиты при проведении электрических испытаний.

• Не проверяйте поврежденные или изношенные провода.

• Проводите электрические испытания только в сухих условиях.

• Никогда не прикасайтесь руками к металлическим наконечникам зондов.

• Убедитесь, что щупы мультиметра работают правильно, замкнув провода. Установите мультиметр в положение сопротивления (Ом или Ом), затем подключите щупы к порту (подсоедините черный щуп к COM или общему порту, а красный щуп к красному порту мАОм). Соедините кончики щупа (старайтесь не касаться кончиков руками) и убедитесь, что показание составляет 0,5 Ом или меньше. Если показание превышает 0,5 Ом, датчики необходимо заменить.

• Всегда держите мультиметр в футляре, когда он не используется.

4 способа использования мультиметра

Следуйте этому руководству, чтобы узнать, как использовать мультиметр для измерения переменного или постоянного напряжения, сопротивления и целостности цепи.

1. Измерение напряжения переменного тока

   Фото: wattanaphob / Getty Images

   Измерение напряжения переменного тока является одним из наиболее распространенных применений мультиметра, и он может считывать показания стандартной трехконтактной настенной розетки для выявления любых потенциальных проблем с проводкой.

   • Чтобы измерить напряжение переменного тока, поверните ручку выбора на значение напряжения переменного тока, начиная с более высокого диапазона и уменьшая его по мере продвижения.

   • Если вы проверяете розетку, начните с отключения питания вилки от автоматического выключателя.

   • Затем подключите черный щуп к общему разъему, а красный щуп подключите к порту напряжения переменного тока на мультиметре.

   • Определите розетку, которую вы тестируете, и найдите широкую и узкую прорезь. В поляризованной вилке более широкий штырь является нейтральным, а более тонкий штырь — токоведущим или горячим штырем.

   • Подсоедините черный щуп (или отрицательную клемму) к нейтральному контакту, а красный щуп (или положительную клемму) к горячему контакту.

   • Проверьте показания на дисплее мультиметра.

   • Измерение должно показывать около 120 вольт, а если нет, то, вероятно, проблема с проводкой.

   • После получения показаний сначала снимите красный щуп, а затем черный щуп.

   • Отсоедините тестовые щупы от портов мультиметра в том же порядке — сначала красный, затем черный.

2. Измерение напряжения постоянного тока

   Фото: Tamer ALKIS / Getty Images

   Измерение напряжения постоянного тока можно использовать для считывания показаний аккумуляторов, в том числе автомобильных.

   Помните, что если вы тестируете автомобильный аккумулятор, включите фары на две минуты, затем выключите их, чтобы разрядить аккумулятор настолько, чтобы определить, достаточно ли осталось напряжения для эффективного питания автомобиля.

   • Отключите аккумулятор от источника питания.

   • Переключите ручку выбора на настройку напряжения постоянного тока при ожидаемом измерении на мультиметре, которое можно определить, взглянув на этикетку производителя. Например, батарея AA или AAA будет иметь индикатор напряжения сбоку от этикетки, показывающий 1,5 В.

   • Прикоснитесь черным щупом к отрицательному полюсу батареи, а красным щупом – к положительному.

   • Считайте показания на дисплее.

   • Сначала снимите красный щуп, затем черный с аккумулятора. Затем снимите разъемы с мультиметра в том же порядке — красный, затем черный.

3. Измерение сопротивления

   Фото: Hirurg / Getty Images

   Измерение сопротивления позволяет проверить сопротивление электрического компонента и определить необходимость ремонта.

   • Отключите устройство или его компонент от любого источника электроэнергии, например, электрических цепей, вилок или аккумуляторов, чтобы не было протекания тока.

   • Проверьте значение сопротивления резистора в соответствии с рекомендациями производителя или на этикетке компонента.

   • Переключите ручку выбора на настройку в омах (Ом) при ожидаемом уровне сопротивления на шкале.

   • Вставьте черный щуп в разъем COM, а красный щуп в порт мАОм.

   • Прикоснитесь красной и черной клеммами к сторонам тестируемого компонента. Важно отметить, что положительные и отрицательные значения не имеют значения, когда вы тестируете сопротивление.

   • Прочтите результат измерения на дисплее. Помните, что измерительные щупы имеют сопротивление около 2 Ом, поэтому вы можете вычесть два из показаний, чтобы определить окончательное измерение.

   • Если показания мультиметра соответствуют рекомендуемому значению сопротивления, резистор исправен. В противном случае его необходимо будет заменить.

4. Проверка непрерывности

   В зависимости от мультиметра может быть настройка непрерывности. Проверка непрерывности позволяет определить, есть ли полный путь прохождения тока в переключателе, электрическом соединении, предохранителе или проводнике. Кроме того, вы можете использовать проверку непрерывности, чтобы определить, исправен ли шнур питания или нет.

   • Установите ручку выбора в положение непрерывности.

   • Подключите черный щуп к COM-порту, а красный щуп к порту мАОм.

   • Соедините кончики красной и черной клемм и найдите на дисплее число, равное или близкое к нулю — это указывает на наличие непрерывности.

   • Поместите одну клемму на одну сторону тестируемого электрического компонента, а другую клемму поместите на другой конец компонента. Если число равно нулю или близко к нулю, существует непрерывность.

   • Если непрерывности нет, мультиметр отобразит «OL» или «разомкнутый контур». Это указывает на необходимость замены компонента.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• 4 причины, по которым ваша газовая плита не нагревается

  Лорен Дэвид • 30 августа 2021 г.

• 7 признаков того, что в вашем доме могут быть проблемы с электричеством

  Маргарет Вак • 30 августа 2022 г.

• 7 домашних советов по электробезопасности, которые вы должны знать

  Джинни Бартолоне • 3 ноября 2021 г.

Что такое контактное сопротивление

Контактное сопротивление — это сопротивление протеканию тока из-за состояния поверхности и других причин, когда контакты соприкасаются друг с другом (в замкнутом состоянии устройства). Это может произойти между контактами:

• Выключатели
• Контакторы
• Реле
• Переключатели
• Соединители
• Прочие коммутационные устройства

Испытание контактного сопротивления, также известное как испытание воздуховодом, измеряет сопротивление электрических соединений — заделок, соединений, соединителей, секций шин или кабельных соединений и т.  д. Это могут быть соединения между любыми двумя проводниками, например, кабельные соединения или секции сборных шин. Прибор, который используется для проверки воздуховода, называется омметром, и, поскольку его функция заключается в выполнении проверки воздуховода, омметр также известен как тестер воздуховода.

Тестер воздуховодов можно найти во многих вариантах, таких как микро-, мега- и миллиомметры, тестер статического сопротивления или DLRO, что означает цифровой омметр с низким сопротивлением. Используется для измерения сопротивления в различных приложениях электрических испытаний. Этот тестер состоит из амперметра постоянного тока и нескольких других компонентов. Тест измеряет сопротивление на уровне микро- или миллиом и используется в основном для проверки правильности электрических соединений и может выявить следующие проблемы:

• Ослабленные соединения
• Надлежащее натяжение болтовых соединений
• Эрозия контактных поверхностей
• Загрязненные или корродированные контакты

Термин контактное сопротивление относится к вкладу в общее сопротивление системы, которое может быть отнесено к контактным интерфейсам электрических проводов и соединений, в отличие от собственного сопротивления, которое является неотъемлемым свойством, не зависящим от метода измерения. Этот эффект часто описывается термином сопротивление электрического контакта или ECR и может меняться со временем, чаще всего уменьшаясь в процессе, известном как ползучести сопротивления. Идея падения потенциала на инжекционном электроде была введена Уильямом Шокли для объяснения разницы между экспериментальными результатами и моделью аппроксимации постепенного канала. В дополнение к термину ECR также используются «сопротивление интерфейса», «переходное сопротивление» или просто «поправочный термин». Термин «паразитное сопротивление» используется как более общий термин, в котором обычно все еще предполагается, что контактное сопротивление вносит основной вклад.

Зачем нужен тест на контактное сопротивление?

Контакты автоматического выключателя необходимо периодически проверять, чтобы убедиться, что он исправен и функционирует. Плохо обслуживаемые или поврежденные контакты могут стать причиной дугового разряда, обрыва фазы и даже возгорания.

Это испытание особенно важно для контактов, через которые проходит большой ток (например, сборные шины распределительного устройства), поскольку более высокое контактное сопротивление может привести к снижению допустимой нагрузки по току и увеличению потерь. Тестирование воздуховодов обычно выполняется с помощью микро-/миллиомметра или низкоомного омметра.

Измерение контактного сопротивления помогает выявить фреттинг-коррозию контактов и позволяет диагностировать и предотвратить контактную коррозию. Увеличение контактного сопротивления может привести к падению высокого напряжения в системе, и это необходимо контролировать.

Что делается во время проверки контактного сопротивления?

Двумя распространенными проверками контактов автоматического выключателя являются визуальный осмотр и проверка контактного сопротивления.

1. Визуальный осмотр включает в себя осмотр контактов автоматического выключателя на наличие следов точечной коррозии, вызванных дуговым разрядом, а также изношенных или деформированных контактов.
2. Вторая проверка – измерение контактного сопротивления. Это включает в себя подачу фиксированного тока, обычно около 100 А, 200 А и 300 А через контакты и измерение падения напряжения на них. Этот тест проводится с помощью специального прибора для измерения контактного сопротивления. Затем по закону Ома рассчитывается значение сопротивления. Значение сопротивления необходимо сравнить со значением, указанным производителем. Это значение также следует сравнить с предыдущими записями.

Оба этих теста необходимо проводить вместе. Так как бывают случаи, когда контакты имеют хорошее контактное сопротивление, но находятся в поврежденном состоянии. Таким образом, чтобы контакт был сертифицирован как исправный, он должен иметь хорошее контактное сопротивление и пройти тест визуального осмотра.

Тестер воздуховодов

В целом существует два типа тестеров воздуховодов:

1. Серийный тип Омметр имеет 4 резистора, напряжение внутренней батареи – E и выходные клеммы, A и B. При подключении A и B клеммы с резисторами R1 и R2, батарея образует простую последовательную цепь.
2. Омметр шунтового типа, используемый для измерения малых значений сопротивления тока. Когда клеммы А и В замкнуты, стрелка показывает ноль, потому что ток протекает только через резистор RX. Когда эти две клеммы разомкнуты, через RX-резистор не протекает ток, поэтому показания тестера воздуховодов помечаются как бесконечные.

Как мы проводим тест на контактное сопротивление?

Критерии испытаний

Критерии оценки контактного сопротивления электрических соединений во многом зависят от типа соединения (например, болтовое, паяное, зажимное, сварное и т. д.), площади металлической контактной поверхности, контактного давления, и т. д. Они будут различаться в зависимости от оборудования и производителя, и не существует кода или стандарта, который предписывает минимальное контактное сопротивление. Поэтому необходимо учитывать рекомендации производителя. Например, производители иногда указывают максимальное контактное сопротивление 10 мкОм для больших болтовых соединений шин.

Измерение контактного сопротивления и область его применения довольно обширны.

Электрические соединения

Электрические соединения цепей имеют различные способы и средства, такие как соединение сваркой, запрессовкой, вилкой и промакиванием и так далее. Если вы хотите узнать качество разъема и его характеристики проводимости, вам просто нужно измерить его контактное сопротивление. Контактное сопротивление часто применялось при проверке качества переключателей, реле и контактных площадок для печатных плат.

Что касается узла машинного оборудования, контактное сопротивление контактной поверхности металлов можно использовать для оценки надежности и герметичности узла машинного оборудования. Контактное сопротивление связано с характеристикой проводимости контактной поверхности. Чем больше площадь и меньше загрязненность поверхности парных металлов, тем лучше проводимость и меньше сопротивление, и наоборот.

Способами измерения контактного сопротивления можно качественно проанализировать надежность и герметичность узла машин. Этот метод уже применялся при проверке качества сборки экрана на электромагнитную совместимость. Методы измерения для различных приложений не одинаковы. Например, в случае измерения контактного сопротивления мощных выключателей и реле, следует использовать большой ток, пару контактов, вещи как раз в том состоянии, что реально происходит в рабочем состоянии. В случае соединителя с сухой цепью испытательный ток должен быть низким, чтобы предотвратить расплавление соединения под действием тепла (ток менее 100 мА).

Сборка машинного оборудования

В случае проверки качества сборки машинного оборудования следует выбирать различные тестовые схемы в соответствии с различными структурами. Существует два типа структуры: замкнутая структура петли и открытая структура без петли. Их методы измерения совершенно разные.

Как измерить контактное сопротивление, которое включается в контурную цепь, но не изменяет цепь?

Новый метод решит эту проблему. Этот метод очень полезен для измерения контактного сопротивления в сложных узлах машин. Контактное сопротивление определяется как отношение напряжения на контакте к току, протекающему через замкнутую пару контактов. Это соответствовало закону Ома. Между металлом 1 и металлом 2 имеется интерфейс. Ток I, который исходит от источника тока, протекает через этот интерфейс, может быть считан с амперметра. И тогда падение напряжения на интерфейсе может быть считано с вольтметра как U. Затем можно рассчитать значение контактного сопротивления Rx.

Rx=U/I

Поскольку контактное сопротивление изменяется в зависимости от окружающей среды и прохождения тока, условия измерения должны быть близки к условиям использования. Для точного измерения необходимо использовать четырехполюсный метод измерения и метод устранения термоЭДС. Этот косвенный метод измерения можно применять для измерения контактного сопротивления или сопротивления контура. Для этого нужны три контрольные точки, три шага и три формулы. Этот метод признан правильным, и его также можно использовать для калибровки эталона петлевого резистора.

Типовой метод измерения контактного сопротивления

Четырехпроводное (Кельвин) падение напряжения постоянного тока является типичным методом, используемым микроомметрами для измерения контактного сопротивления, который обеспечивает более точные измерения за счет исключения собственного контактного сопротивления и сопротивления. тестовых проводов.

• Проверка контактного сопротивления выполняется с использованием двух токоподводов для ввода и двух потенциалов для измерения падения напряжения; кабели напряжения должны быть подключены как можно ближе к тестируемому соединению и всегда внутри цепи, образованной подключенными токопроводами.
• На основе измерения падения напряжения управляемые микропроцессором микроомметры рассчитывают контактное сопротивление, устраняя при этом возможные ошибки из-за эффектов термоЭДС в соединениях (термоЭДС — это небольшие напряжения термопары, которые генерируются при соединении двух разных металлов). ) они будут добавлены к общему измеренному падению напряжения и внесут погрешности в тест сопротивления контакта, если их не вычесть из измерения другими методами (переполюсовкой и усреднением, прямым измерением величины термоЭДС и т. д.)
• Если при проверке сопротивления контактов прерывателя на малом токе получаются низкие показания сопротивления, то рекомендуется провести повторную проверку контактов на более высоком токе. Почему мы выиграем, используя более высокий ток? Более высокий ток позволит преодолеть проблемы с подключением и окисление на клеммах, где более низкий ток может привести к ложным (более высоким) показаниям в этих условиях.

При проведении испытаний на контактное сопротивление очень важно поддерживать согласованные условия измерения, чтобы иметь возможность сравнивать предыдущие и будущие результаты для анализа тенденций. Поэтому при проведении периодических измерений испытание на контактное сопротивление должно выполняться в одном и том же положении с одними и теми же измерительными проводами (всегда с калиброванными кабелями, поставляемыми производителем) и в одних и тех же условиях, чтобы можно было узнать, когда соединение , соединение, сварка или устройство станут небезопасными.

Заключение

Измерения теплопроводности также зависят от контактного сопротивления, что имеет особое значение при переносе тепла через гранулированные среды. Точно так же падение гидростатического давления (аналогично электрическому напряжению) происходит при переходе потока жидкости из одного канала в другой.

Тесты сопротивления контактов предоставляют информацию о том, насколько исправны контакты и их способность выдерживать номинальный ток.

Максимальное контактное сопротивление должно быть проверено на соответствие спецификациям производителя. Номинальный ток не должен превышаться, и рекомендуется проводить испытания при 10% номинального тока.

Минимальный испытательный ток постоянного тока должен использоваться в соответствии со спецификацией производителя; однако рекомендуемые уровни IEC и ANSI: 50 A IEC 60694 100 A ANSI.

Начало работы с мультиметром

Технологии

12 января 2017 г. 12 января 2017 г.

Этот конструктор навыков взят из 2-го издания Make: Electronics, которое можно приобрести в Maker Shed и других крупных розничных магазинах по всему миру.

Из всех электронных инструментов я считаю мультиметр самым важным. Он скажет вам, какое напряжение существует между любыми двумя точками в цепи или какой ток проходит через цепь. Это поможет вам найти ошибку проводки, а также может оценить компонент, чтобы определить его электрическое сопротивление или его емкость, то есть способность накапливать электрический заряд.

Если вы начинаете с минимальными знаниями или совсем без них, эти термины могут показаться запутанными, и вам может показаться, что мультиметр выглядит сложным и трудным в использовании. Это не тот случай. Это облегчает процесс обучения, потому что показывает то, чего вы не видите.

Рисунок A

Прежде чем обсуждать, какой счетчик купить, я могу сказать вам, чего покупать не следует. Вам не нужен счетчик старой школы со стрелкой, которая перемещается по шкале, как показано на рисунке А. Это аналог счетчика .

Вам нужен цифровой счетчик , который отображает значения в числовом виде — и чтобы дать вам представление о доступном оборудовании, я выбрал четыре примера.

Рисунок B

Рисунок B показывает самый дешевый цифровой счетчик, который я смог найти, стоящий меньше, чем роман в мягкой обложке или упаковка из шести газированных напитков. Он не может измерять очень высокие сопротивления или очень низкие напряжения, его точность невелика, и он вообще не измеряет емкость. Однако, если ваш бюджет очень ограничен, он подойдет для базовых проектов.

Рисунок C

Счетчик на рисунке C предлагает большую точность и больше возможностей. Этот измеритель или аналогичный ему является хорошим базовым выбором, когда вы изучаете электронику.

Рисунок D

Пример на рисунке D немного дороже, но качественнее. Эта конкретная модель снята с производства, но вы можете найти много подобных ей, вероятно, стоящих в два-три раза дороже, чем марка NT на рисунке C. Extech — хорошо зарекомендовавшая себя компания, пытающаяся поддерживать свои стандарты перед лицом снижения цен. конкуренты.

Читайте статьи из журнала прямо здесь на Марка: . У вас еще нет подписки? Получите один сегодня.

На рис. E показан мой личный измеритель, предпочитаемый на момент написания этой статьи. Он физически прочный, имеет все функции, которые мне могут понадобиться, и измеряет широкий диапазон значений с чрезвычайно высокой точностью. Тем не менее, он стоит более чем в 20 раз дороже, чем самый дешевый товар из подвалов со скидкой. Я расцениваю это как долгосрочную инвестицию.

Как вы решаете, какой счетчик купить? Ну, если бы вы учились водить машину, вам не обязательно нужна была бы дорогая машина. Точно так же вам не нужен дорогой измеритель, пока вы изучаете электронику. С другой стороны, самый дешевый счетчик может иметь некоторые недостатки, такие как внутренний предохранитель, который нелегко заменить, или поворотный переключатель с контактами, которые быстро изнашиваются. Итак, вот эмпирическое правило, если вы хотите что-то, что я считаю недорогим, но приемлемым: найдите на eBay самую дешевую модель, которую вы можете найти, затем удвойте цену и используйте ее в качестве ориентира.

Независимо от того, сколько вы тратите, важны следующие атрибуты и возможности.

Диапазон

Измеритель может измерять так много значений, что он должен иметь способ сузить диапазон. Некоторые счетчики имеют ручной диапазон , что означает, что вы поворачиваете циферблат, чтобы выбрать приблизительное значение интересующей вас величины. Например, диапазон может составлять от 2 до 20 вольт.

Другие счетчики имеют автодиапазон , что более удобно, т.к. вы просто подключаете счетчик и ждете пока он во всем разберется. Однако ключевое слово — «подождите». Каждый раз, когда вы выполняете измерение с помощью измерителя с автоматическим выбором диапазона, вы будете ждать пару секунд, пока он выполняет внутреннюю оценку. Лично я склонен к нетерпению, поэтому предпочитаю ручные замеры.

Еще одна проблема с автоматическим выбором диапазона заключается в том, что, поскольку вы не выбрали диапазон самостоятельно, вы должны обращать внимание на маленькие буквы на дисплее, где счетчик сообщает вам, какие единицы измерения он решил использовать. Например, разница между «К» и «М» при измерении электрического сопротивления составляет 1000 раз. Это подводит меня к моей личной рекомендации: я предлагаю использовать измеритель с ручным диапазоном для ваших первых приключений. У вас будет меньше шансов сделать ошибку, и это будет стоить немного меньше.

В описании счетчика поставщиком должно быть указано, использует ли он ручной выбор диапазона или автоматический выбор диапазона, но если нет, вы можете определить это, посмотрев на фотографию его селекторного диска. Если вы не видите цифр вокруг циферблата, это индикатор с автоматическим выбором диапазона. Измеритель на рисунке D выполняет автоматический выбор диапазона. Остальные, что я нарисовал, нет.

Значения

Циферблат также покажет, какие типы измерений возможны. По крайней мере, вы должны ожидать:

Три образца греческого символа омега, используемого для обозначения электрического сопротивления

Вольт , ампер и Ом , часто обозначаемые буквой V, буквой A и символом ома, представляющим собой греческую букву омега, как показано на рисунке F. Вы можете не знать, что означают эти атрибуты. прямо сейчас, но они являются фундаментальными.

Ваш измеритель также должен быть способен измерять миллиампер (сокращенно мА ) и милливольты (сокращенно мВ ). Это может быть не сразу видно по циферблату счетчика, но будет указано в его спецификации.

DC/AC означает постоянный и переменный ток. Вы можете выбрать эти параметры с помощью кнопки постоянного/переменного тока или выбрать их на основном диске выбора. Кнопочный, наверное, удобнее.

Проверка непрерывности — это полезная функция, которая позволяет проверять наличие плохих соединений или разрывов в электрической цепи. В идеале он должен создавать звуковое оповещение, и в этом случае он будет представлен символически в виде маленькой точки с расходящимися от нее полукруглыми линиями, как показано на рисунке G.

Рисунок G. Этот символ указывает на возможность проверки целостности цепи со звуковой обратной связью. Это очень полезная функция.

За небольшую дополнительную сумму вы сможете купить счетчик, который выполняет следующие измерения в порядке важности:

Емкость . Для большинства электронных схем требуются небольшие компоненты, называемые конденсаторами. Поскольку на маленьких обычно не напечатаны их значения, возможность измерить их значения может быть важной, особенно если некоторые из них перепутаются или (что еще хуже) упадут на пол. Очень дешевые счетчики обычно не могут измерять емкость. Когда функция существует, она обычно обозначается буквой F, означающей фарады, которые являются единицами измерения. Также может использоваться аббревиатура CAP.

Проверка транзистора обозначена маленькими отверстиями, помеченными буквами E, B, C и E. Вы можете вставить транзистор в отверстия, чтобы проверить, какой стороной вверх следует установить транзистор в цепи, или если вы его сожгли. .

Частота обозначается аббревиатурой Гц.

• • •

Чувствуешь вкус электричества? Такое ощущение, что ты можешь.

Что вам понадобится:

• 9-вольтовая батарея
• Мультиметр

Осторожно: Не более девяти вольт! В этом эксперименте должна использоваться только 9-вольтовая батарея. Не пытайтесь использовать более высокое напряжение и не используйте большую батарею, которая может обеспечить больший ток. Также, если у вас на зубах металлические брекеты, будьте осторожны, чтобы не задеть их батареей. Самое главное, никогда не подавайте электрический ток от батареи любого размера через повреждение кожи.

Процедура

Смочите язык и коснитесь его кончиком металлических контактов 9-вольтовая батарея.

Чувствуете покалывание? Теперь отложите батарею, высуньте язык и очень тщательно вытрите его кончик салфеткой. Снова прикоснитесь батареей к языку, и вы почувствуете меньше покалывания.

Что здесь происходит? Вы можете использовать метр, чтобы узнать.

Настройка вашего измерителя

Предустановлена ​​ли в вашем измерителе батарея? Выберите любую функцию с помощью диска и подождите, пока на дисплее не появится число. Если ничего не видно, вам, возможно, придется открыть глюкометр и вставить батарею, прежде чем вы сможете его использовать — ознакомьтесь с инструкциями, прилагаемыми к глюкометру.

Рис. 1. Выводы для счетчика, заканчивающиеся металлическими щупами.

Счетчики поставляются с красным и черным проводом. Каждый провод имеет заглушку на одном конце и стальной щуп на другом конце. Вы вставляете вилки в счетчик, затем прикасаетесь к щупам в тех местах, где хотите узнать, что происходит. См. рис. 1. Зонды обнаруживают электричество; они не выделяют его в значительных количествах. Когда имеешь дело с малыми токами и напряжениями, щупы не могут тебе навредить (если не ткнуть себя их острыми концами).

Рисунок 2. Обратите внимание на маркировку розеток на этом измерителе. Рисунок 3. Функции розеток в этом измерителе разделены по-разному.

Большинство счетчиков имеют три розетки, но некоторые имеют четыре (см. рис. 2 и 3). Вот общие правила:

Один сокет должен быть помечен как COM. Это общее для всех ваших измерений. Вставьте черный провод в это гнездо и оставьте его там.

Другая розетка должна обозначаться символом ома (омега) и буквой V для вольт. Он может измерять либо сопротивление, либо напряжение. Вставьте красный провод в это гнездо.

Гнездо напряжения/ома также можно использовать для измерения небольших токов в мА (миллиамперах) … или вы можете увидеть для этого отдельное гнездо, что потребует от вас иногда перемещать красный щуп.

Дополнительная розетка может иметь маркировку 2A, 5A, 10A, 20A или аналогичную, чтобы указать максимальное количество ампер. Это используется для измерения больших токов.

Основы: Ом

Вы собираетесь оценить сопротивление вашего языка в омах. Но что такое ом?

Мы измеряем расстояние в милях или километрах, массу в фунтах или килограммах, а температуру в градусах Фаренгейта или Цельсия. Мы измеряем электрическое сопротивление в омах, это международная единица измерения, названная в честь Георга Симона Ома, пионера электротехники.

Греческий символ омега обозначает омы, но для сопротивления выше 999 Ом используется заглавная буква K, что означает кОм , что эквивалентно тысяче омов. Например, сопротивление 1500 Ом равно 1,5К.

Выше 999 999 Ом используется заглавная буква M, что означает мегаом , что составляет миллион ом. В повседневной речи мегаом часто называют «мег». Если кто-то использует «резистор на две точки и два мОм», его значение равно 2,2 МОм.

Таблица преобразования омов, килоомов и мегомов показана на рис. 4.

рис. 4

В Европе буквы R, K или M заменяют десятичную точку, чтобы уменьшить риск ошибок. Таким образом, 5К6 на европейской электрической схеме означает 5,6К, 6М8 означает 6,8М, а 6R8 означает 6,8 Ом. Я не буду использовать здесь европейский стиль, но вы можете найти его на некоторых принципиальных схемах в других местах.

Материал с очень высоким сопротивлением электричеству называется изолятором . Большинство пластиков, включая цветные оболочки вокруг проводов, являются изоляторами.

Материал с очень низким сопротивлением представляет собой проводник . Такие металлы, как медь, алюминий, серебро и золото, являются отличными проводниками.

Измерение вашего языка

Осмотрите циферблат на передней панели мультиметра, и вы найдете по крайней мере одно положение, обозначенное символом ома. На измерителе с автоматическим выбором диапазона поверните циферблат так, чтобы он указывал на символ ома, как показано на рис. 5, коснитесь щупов 9. 0101 мягко на язык и подождите, пока глюкометр автоматически выберет диапазон. Следите за буквой K на цифровом дисплее. Никогда не вставляйте зонды в язык !

Рис. 5. На измерителе с автоматическим выбором диапазона просто поверните циферблат на символ ома (омега).

На ручном счетчике необходимо выбрать диапазон значений. Для измерения языка, вероятно, 200 К (200 000 Ом) будет правильным. Обратите внимание, что цифры рядом с циферблатом являются максимальными, поэтому 200K означает «не более 200 000 Ом», а 20K означает «не более 20 000 Ом». См. крупные планы ручных измерителей на рис. 6.

Рисунок 6. Ручной счетчик требует от вас выбора диапазона.

Прикоснитесь зондами к языку на расстоянии одного дюйма друг от друга. Обратите внимание на показания счетчика, которые должны быть около 50К. Отложите зонды, высуньте язык и осторожно и тщательно вытрите его салфеткой, как вы это делали раньше. Не позволяя языку снова стать влажным, повторите тест, и показания должны быть выше. Используя ручной дальномер, вам, возможно, придется выбрать более высокий диапазон, чтобы увидеть значение сопротивления.

Когда ваша кожа влажная (например, если вы потеете), ее электрическое сопротивление уменьшается. Этот принцип используется в детекторах лжи, потому что тот, кто сознательно лжет, в условиях стресса может потеть.

Вот вывод, который может предложить ваш тест. Более низкое сопротивление позволяет протекать большему электрическому току, и в вашем первоначальном тесте больший ток вызывал большее покалывание.

Основы: Внутри батареи

Когда вы использовали батарею для первоначального теста языка, я не удосужился упомянуть, как работает батарея. Настало время исправить это упущение.

9-вольтовая батарея содержит химические вещества, которые высвобождают электронов (частиц электричества), которые хотят перетекать от одного вывода к другому в результате химической реакции. Подумайте о ячейках внутри батареи как о двух резервуарах для воды — один из них полный, а другой пустой. Если цистерны соединены между собой трубой и вентилем, и вы откроете вентиль, вода будет течь между ними до тех пор, пока их уровни не сравняются. Рисунок 7 может помочь вам визуализировать это. Точно так же, когда вы открываете электрический путь между двумя сторонами батареи, между ними текут электроны, даже если этот путь состоит только из влаги на вашем языке.

Рисунок 7. Аккумулятор можно представить как пару соединенных между собой резервуаров для воды.

Электроны легче проходят через одни вещества (например, через влажный язык), чем через другие (например, через сухой язык).

Дальнейшее исследование

Тест с языком не был очень хорошо контролируемым экспериментом, потому что расстояние между зондами могло немного варьироваться от одного испытания к другому. Как вы думаете, это может иметь значение? Давай выясним.

Держите щупы мультиметра так, чтобы их наконечники находились на расстоянии всего ¼ дюйма друг от друга. Прикоснитесь к ним своим влажным языком. Теперь разделите датчики на 1″ и повторите попытку. Какие показания вы получаете?

Когда электричество проходит меньшее расстояние, оно встречает меньшее сопротивление. В результате ток возрастет.

Попробуйте провести аналогичный эксперимент на своей руке, как показано на рис. 8. Вы можете изменять расстояние между датчиками с фиксированными шагами, например, ¼ дюйма, и записывать сопротивление, показываемое вашим измерителем. Вы думаете, что удвоение расстояния между щупами удваивает сопротивление, показываемое мультиметром? Как вы можете это доказать или опровергнуть?

Рис. 8. Изменяйте расстояние между датчиками и отмечайте показания вашего измерителя.

Если сопротивление слишком велико для измерения мультиметром, вы увидите сообщение об ошибке, например L, вместо некоторых цифр. Попробуйте увлажнить кожу, затем повторите тест, и вы должны получить результат. Единственная проблема заключается в том, что по мере испарения влаги с кожи сопротивление будет меняться. Вы видите, как трудно контролировать все факторы в эксперименте. Случайные факторы правильно известны как неконтролируемых переменных .

Есть еще одна переменная, которую я не упомянул, а именно величина давления между каждым зондом и кожей. Если давить сильнее, подозреваю, что сопротивление уменьшится. Вы можете это доказать? Как бы вы спланировали эксперимент, чтобы исключить эту переменную?

Если вам надоело измерять сопротивление кожи, попробуйте погрузить датчики в стакан с водой. Затем растворите в воде немного соли и проверьте еще раз. Без сомнения, вы слышали, что вода проводит электричество, но вся история не так проста. Примеси в воде играют важную роль.

Как вы думаете, что произойдет, если вы попытаетесь измерить сопротивление воды, не содержащей никаких примесей? Ваш первый шаг должен был бы получить немного чистой воды. Так называемая очищенная вода 9В 0004 обычно добавляют минералы после его очистки, так что это не то, что вам нужно. Точно так же родниковая вода не совсем чистая. Вам нужна дистиллированная вода , также известная как деионизированная вода . Это часто продается в супермаркетах. Я думаю, вы обнаружите, что его сопротивление на дюйм между измерительными щупами выше, чем сопротивление вашего языка. Попробуйте, чтобы узнать.

Это все эксперименты, связанные с сопротивлением, которые я могу сейчас придумать. Но у меня все же есть для вас небольшая справочная информация.

Предыстория: Человек, открывший сопротивление сам (в начале 1800-х нельзя было спуститься в Home Depot за катушкой соединительной проволоки).

Рис. 9. Георг Саймон Ом, получивший награду за свою новаторскую работу, большую часть которой он выполнял в относительной безвестности.

Несмотря на свои ограниченные ресурсы и недостаточные математические способности, Ом смог продемонстрировать в 1827 году, что электрическое сопротивление проводника, такого как медь, изменяется обратно пропорционально площади его поперечного сечения, а ток, протекающий через него, пропорционален напряжению.
