Чтобы более осознанно понималь, как проверить диодный мост мультиметром, рекомендую прежде ознакомиться со статьей, как проверить диод.

Диодный мост предназначен для выпрямления переменного напряжения в постоянное, а точнее говоря, в пульсирующее.

Он может иметь разную форму корпуса и расположение выводов. Хотя в преобладающем большинстве их всего четыре: два – вход и два – выход. В любом случае диодный мост состоит из четырех диодов, расположенных в одном корпусе определенным образом. Такая схема соединения называется мостовой. Отсюда и название данного полупроводникового прибора.

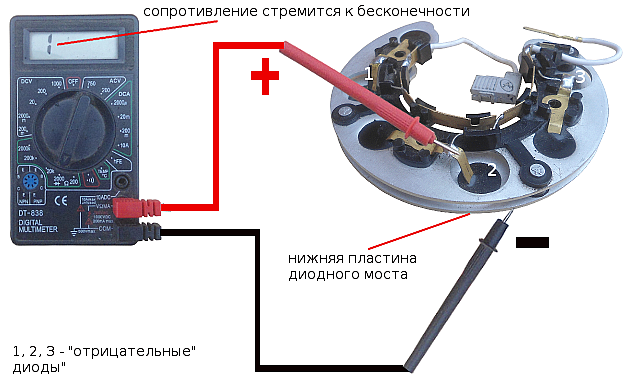

Методика проверки исправности диодного моста заключается в проверке исправности его отдельных четырех диодов.

Согласно мостовой схемы, одна пара полупроводниковых приборов соединена между собой анодами, а вторая – катодами. В точке соединения катодов образуется положительный потенциал «+». А в точке соединения анодов – отрицательный потенциал «-». К двум оставшимся точкам подводят переменный ток «~». Соответствующие обозначения наносятся на корпус мостового выпрямителя или диодного моста.

Теперь, глядя на выше приведенную схему, становится достаточно просто понять, как проверить диодный мост мультиметром. Переводим прибор в режим «прозвонки» и проверяем каждый из четырех диодов выше рассмотренным способом. Схема помогает понять, каким образом устанавливать измерительные щупы.

Рассмотрим, как проверить диодный мост мультиметром, не выпаивая его из платы. Прежде всего, нужно подать питание на схему. И по отношению входного и выходного напряжений можно определить характер неисправности данного электронного прибора. Если он исправен, то выпрямленное напряжение будет несколько выше входного переменного.

Принципиально различают два вида неисправности диодного моста: обрыв и пробой одного или нескольких диодов выпрямительного моста.

В случае обрыва, например VD1, ток в один полупериод, соответствующей работе пары VD1 и VD3, протекать не будут, поскольку образуется разрыв электрической цепи. Это приведет к резкому снижению величины выпрямленного напряжения Ud. Однако, если схема работает без нагрузки, то данный вид неисправности можно и не заметить, так как после выпрямителя чаще всего установлен конденсатор и он в отсутствии нагрузки заряжается до амплитудного значения выпрямленного напряжения. Поэтому следует быть внимательным в данном случае.

В случае пробоя и короткого замыкания, например того же VD1, в один полупериод вторичная обмотка трансформатора окажется замкнутой накоротко. В результате этого будет происходить интенсивный нагрев VD3, что приведет к повышенному нагреву всего диодного моста. А также будет нагреваться обмотка вторичная обмотка и сам трансформатор.

По разнице напряжений здесь судить трудно о характере неисправности. Так как при закороченной обмотке напряжение на ней в соответствующий полупериод также равно почти нулю. Поэтом и на выходе диодного моста в тот же полупериод оно будет равно почти нулю, а соответственно снизится и его среднее выпрямленное значение.

Также при данной неисправности может сработать предохранитель, установленный в первичной обмотке трансформатора, поскольку возрастет ток в цепи трансформатора. Надеюсь, теперь стало понятно, как проверить диодный мост мультиметром.

Как проверить диод мультиметром на плате

Прежде чем говорить о проверке конденсаторов, давайте коснемся теории вопроса: что это за компонент, какие бывают и для чего используются? Итак, конденсатор — это пассивный электронный компонент, работающий по принципу батарейки, которая способна очень быстро заряжаться и разряжаться, аккумулируя в себе, таким образом, некоторое количество энергии. Боле научно можно сформулировать следующим образом: конденсатор — это два проводника обкладки , разделенные изолятором, служащий для накопления заряда и энергии электрического поля. Примечание : обкладки проводники внутри корпуса могут быть выполнены из различных материалов, иметь разную форму и толщину.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как проверить транзистор мультиметром.
• Как проверить исправность светодиода мультиметром
• Как проверить диод мультиметром
• Как проверить исправность диодного моста — пошаговая инструкция
• Проверка (прозвонка) светодиода мультиметром
• Как проверить работоспособность диода мультиметром
• Проверка диодов различных видов мультиметром
• Как проверить мультиметром диод
• Как проверить резистор (сопротивление) мультиметром (универсальным прибором)
• Как проверить транзистор мультиметром.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КАК ПРОВЕРИТЬ ТРАНЗИСТОР НА РАБОТОСПОСОБНОСТЬ МУЛЬТИМЕТРОМ

Как проверить транзистор мультиметром.

Светоизлучающие диоды нашли широкое применение в современных осветительных приборах. Это обусловлено их экономичностью и высокой надежностью по сравнению с обычными электролампами. Тем не менее, LED-элементы не застрахованы от неисправностей.

Проверить их работоспособность можно различными способами, но наиболее точным и простым методом является проверка с помощью тестера. В этой статье мы поговорим о том, как проверить светодиод мультиметром, и каковы особенности этой процедуры. Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента.

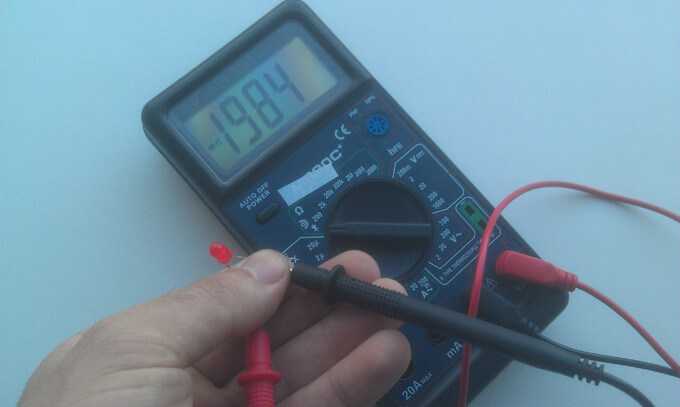

Чтобы проверить с помощью тестера светоизлучающий диод, необходимо, чтобы прибор мог переключаться в режим проверки диодов, который чаще всего называют прозвонкой. Если щупы подключены к контактам неправильно, то начальные показания на табло тестера не изменятся. Если полярность не перепутана, рабочий диод начнет светиться. С помощью этого метода можно проверить на работоспособность даже мощный диод. Минус такого способа заключается в том, что провести диагностику элементов, не выпаивая их из схемы, не получится.

Чтобы протестировать LED в схеме, к щупам необходимо подсоединить переходники. Иногда исправность детали проверяется путем измерения сопротивления, но этот способ не получил широкого распространения, поскольку чтобы воспользоваться им, нужно знать технические параметры диода.

Для подсоединения щупов измерительного прибора к колодке PNP к ним следует припаять маленькие металлические наконечники, для чего можно использовать простые канцелярские скрепки. Чтобы надежнее изолировать кабели с припаянными наконечниками, следует вставить между ними прокладку из текстолита и обмотать конструкцию изолентой. Путем этих несложных манипуляций мы получим надежный и одновременно простой переходник, с помощью которого сможем подсоединить щупы мультиметра к контактам светоизлучающего диода.

Затем щупы подключаются к контактам LED-элемента, при этом выпаивать последний из общей схемы не требуется. Дальнейшая проверка производится в том же порядке, который описан выше. При тестировании элементов светодиодных фонариков прибор нужно разобрать и достать из него плату со смонтированными LED. Затем наконечники, припаянные к щупам мультиметра, подключаются с соблюдением полярности к ножкам светодиода прямо на плате.

Переключатель тестера устанавливается в режим прозвонки, после чего можно определить, исправен ли элемент, по отразившимся показаниям на табло и по наличию или отсутствию свечения. Проверка светодиодов без выпаивания удобна и тем, что позволяет определить неисправность путем замера величины сопротивления в схеме. Так, при параллельном подключении LED приближающееся к нулю сопротивление говорит о неисправности как минимум одного из элементов.

Получив такие результаты, нужно проверить каждый светодиод по отдельности вышеизложенными способами. Из этого материала вы узнали, как проверить светодиод на исправность мультиметром. Процедура эта совсем несложна, и, имея под рукой обычный тестер, каждый сможет проверить работоспособность светодиодов в бытовых приборах. Содержание Тестирование светодиодов в режиме прозвонки Проверка светодиодов без выпаивания Проверка светоизлучающих диодов в фонариках Заключение.

Оценка статьи:.

Как проверить исправность светодиода мультиметром

Как и большинство измерительных приборов, мультиметры тестеры делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране. Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком — неточности измерений. Следовательно, если отметка должна быть максимально верна, рекомендуется приобрести цифровой мультиметр. Диод является элементом, проводящим электричество в одном направлении. Если же развернуть это направление, диод будет закрыт. Только в случае выполнения этого условия элемент считается работоспособным.

Как проверить конденсатор мультиметром? конденсаторов можно увеличить путем их параллельного включения (соединения) на печатной плате.

Как проверить диод мультиметром

Светодиод — полупроводниковый прибор, по своей структуре напоминающий обычный диод. Поэтому проверить его можно как обычный диод — включением в прямом направлении, то есть между анодом и катодом приложить положительное напряжение. Проверка не составит труда, если есть на руках обычный тестер. В отличие от обычных кремниевых диодов, прямое напряжение на которых составляет 0,6…0,7 В, светодиод имеет гораздо большее значение этого параметра. В зависимости от цвета и материала, красные имеют напряжение — 1,5…2 В, зеленые — 1,9…4 В, белые — около 3…3,5 В. Эта информация указана в документации производителя. Еще одной особенностью светоизлучающего диода от обычного — низкое обратное напряжение, которое превышает прямое всего на несколько вольт.

Как проверить исправность диодного моста — пошаговая инструкция

По сути ремонт любой радиоэлектронной аппаратуры сводится к поиску и замене неисправных деталей. И, возможно, вы удивитесь тому, насколько часто выходят из строя такие, казалось бы, простые компоненты как конденсаторы. В то время как нежные диоды, чувствительные транзисторы и сложные микросхемы остаются целыми и невредимыми. Существует масса способов как проверить конденсатор мультиметром на работоспособность. Пойдем по-порядку.

Здравствуйте уважаемые читатели сайта sesaga.

Проверка (прозвонка) светодиода мультиметром

Давайте научимся ими пользоваться. Переведите тестер в режим проверки транзисторов — Hfe и вставьте светодиод в разъём, как на картинке ниже. Как проверить светодиод на работоспособность? Вы видите свечение? Значит проверка светодиода выполнена, если нет — ошибись полярностью или диод не исправен. Разъём для проверки транзисторов выглядит по-разному, часто это синий круг с отверстиями, так будет если проверить светодиод мультиметром DT, как на фото ниже.

Как проверить работоспособность диода мультиметром

Определение пригодности радиодеталей — основная процедура, проводимая при ремонте или обслуживании радиоэлектронной аппаратуры. И если с пассивными элементами все более или менее понятно, то активные требуют специальных подходов. Проверить сопротивление резистора или целостность катушки индуктивности не составляет труда. С активными компонентами дело обстоит немного сложнее. Необходимо отдельно разобраться в том, как проверить диод мультиметром своими руками, учитывая, что это простейший и наиболее часто встречающийся полупроводниковый элемент электронных схем. Вкратце можно сказать, что диод представляет собой полупроводниковый компонент электронной схемы, предназначенный для однонаправленного пропускания тока. Другими словами, прибор пропускает ток в одном направлении, запирая его течение в обратном, образуя своеобразный электрический вентиль. На принципиальных схемах диод обозначается в виде стрелки-указателя, на конце которой изображена черта, означающая запирание.

Проверка диода на плате. Как проверить светодиод мультиметром не выпаивая?.

Проверка диодов различных видов мультиметром

Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром. Полупроводниковый диод — это электронный прибор, который обладает свойством однонаправленной проводимости. У диода имеется два вывода.

Как проверить мультиметром диод

ВИДЕО ПО ТЕМЕ: алгоритм поиска неисправности или как прозвонить микросхему мультиметром

Определение пригодности радиодеталей — основная процедура, проводимая при ремонте или обслуживании радиоэлектронной аппаратуры. И если с пассивными элементами все более или менее понятно, то активные требуют специальных подходов. Проверить сопротивление резистора или целостность катушки индуктивности не составляет труда. С активными компонентами дело обстоит немного сложнее. Необходимо отдельно разобраться в том, как проверить диод мультиметром своими руками, учитывая, что это простейший и наиболее часто встречающийся полупроводниковый элемент электронных схем.

Содержание: Что нужно знать о диодных мостах Расположение диодного моста на плате и меры предосторожности Простейшая и грубая проверка Прозвонка диодного моста мультиметром Полная проверка диодного моста. Для начала мы рассмотрим, какими бывают и что внутри диодного моста.

Как проверить резистор (сопротивление) мультиметром (универсальным прибором)

English Help. By continuing to browse, you consent to our use of cookies. You can read our Cookies Policy here. Девочку назвали Россией. Добро не забывается!

Как проверить транзистор мультиметром.

И для любителей, и для профессионалов электроники очень важным умением является способность определить полярность где катод, а где анод и работоспособность диода. Так как мы знаем, что диод, по сути, является не более, чем односторонним клапаном для электричества, то вероятно, мы можем проверить его однонаправленный характер с помощью омметра, измеряющего сопротивление по постоянному току питающегося от батареи , как показано на рисунке ниже. При подключении диода одним способом мультиметр должен показать очень низкое сопротивление на рисунке a.

Пошаговое руководство по тестированию диодов

Диоды широко используются в схемотехнике для контроля протекания тока в системе в одном направлении. Это двухконтактные электронные устройства; один является анодным терминалом, а другой — катодным терминалом.

В этой статье мы обсудим, как проверить диод с помощью мультиметра, который включает в себя цифровой мультиметр в режиме диода, режим омметра и аналоговый мультиметр. Обратите внимание, что при проверке диода все питание должно быть отключено.

1. Использование цифрового мультиметра с диодным режимом для проверки диода

Переключите цифровой мультиметр на диодный режим.

Рис. 1 Цифровой мультиметр в диодном режиме (Источник: Electronics Hub)

Шаг. 1 Выполните подключение с прямым смещением

Подсоедините красный щуп цифрового мультиметра к анодной клемме диода, а черный щуп к катодной клемме. Для диода с PN-переходом отображаемое значение напряжения должно составлять от 0,6 до 0,7 (В), поскольку это падение напряжения на обычном диоде с прямым смещением.

Рис. 2. Цифровой мультиметр с диодным режимом, проверяющий диод прямого смещения (Источник: Electronics Hub)

Шаг. 2 Поменяйте соединение

Подсоедините красный щуп цифрового мультиметра к катодной клемме диода, а черный щуп к анодной клемме. Для диода с PN-переходом значение отображаемого напряжения должно быть OL (разомкнутая цепь), поскольку диод смещен в обратном направлении.

Рис. 3. Цифровой мультиметр с диодным режимом, проверяющий диод с обратным смещением (Источник: Electronics Hub)



2.

Использование цифрового мультиметра в режиме омметра для проверки диода

Переведите цифровой мультиметр в режим омметра.

Рис. 4 Цифровой мультиметр в режиме омметра (Источник: Electronics Hub)



Шаг. 1 Выполните подключение с прямым смещением

Подсоедините красный щуп цифрового мультиметра к анодной клемме диода, а черный щуп к катодной клемме. Поскольку диод PN-перехода смещен в прямом направлении, сопротивление (которое отображается на дисплее) должно быть почти нулевым.

Рис. 5 Цифровой мультиметр в режиме омметра проверяет диод прямого смещения (Источник: Electronics Hub)



Шаг. 2 Поменяйте соединение

Подсоедините красный щуп цифрового мультиметра к катодной клемме диода, а черный щуп к анодной клемме. В это время сопротивление (которое отображается на дисплее) должно быть чрезвычайно высоким, поскольку диод смещен в обратном направлении. Следовательно, вы должны увидеть на дисплее высокое значение или OL (разомкнутая цепь).

Рис. 6. Цифровой мультиметр в режиме омметра, проверяющий диод с обратным смещением (Источник: Electronics Hub)



3. Использование аналогового мультиметра для проверки диода

Проверка диода аналоговым мультиметром аналогична проверке цифрового мультиметра в режиме омметра.



Шаг. 1 Установите соединение с прямым смещением

Поверните переключатель на низкое значение сопротивления. Подсоедините положительный вывод аналогового мультиметра к аноду диода, а отрицательный вывод — к катоду. Индикатор мультиметра должен показывать почти нулевое сопротивление, так как диод смещен в прямом направлении.

Рис. 7 Аналоговый мультиметр проверяет диод прямого смещения (Источник: Electronics Hub)



Шаг. 2 Поменяйте соединение

Поверните селектор на высокое значение сопротивления. Подсоедините положительный вывод аналогового мультиметра к катоду диода, а отрицательный вывод — к аноду. Индикатор мультиметра должен показывать почти бесконечное сопротивление, так как диод имеет обратное смещение.

Рис. 8 Аналоговый мультиметр проверяет диод с обратным смещением (Источник: Electronics Hub)



Таким образом, можно легко ожидать правильных результатов тестирования по ВАХ диода. Когда диод смещен в прямом направлении, падение напряжения должно составлять от 0,6 до 0,7 вольт, а сопротивления почти нет. Когда диод смещен в обратном направлении, перед пробоем падение напряжения почти равно нулю, а сопротивление почти бесконечно.

Рис. 9 ВАХ диода (Источник: Ossila)



Найдите диоды в TECHDesign

Теперь вы можете найти множество диодов в TECHDesign, вашем лучшем консультанте по электронным компонентам. От маломощных переключающих диодов до переключающих диодов для поверхностного монтажа, от зенеровских диодов до диодов Шоттки, ведущий поставщик PANJIT предлагает широкий ассортимент продуктов на ваш выбор. Приезжайте к нам немедленно! 9

Как проверить диод с помощью цифрового мультиметра . Диод с прямым смещением работает как замкнутый переключатель, пропуская ток.

Режим проверки диодов на мультиметре генерирует небольшое напряжение между измерительными проводами. Когда тестовые провода соединены через диод при прямом смещении, мультиметр отображает падение напряжения. Проверка диода выполняется следующим образом:
●Убедитесь, что а) все напряжение в цепи отключено и б) на диоде нет напряжения. Из-за заряженных конденсаторов в цепи может присутствовать питание. Итак, нам пришлось сначала разрядить конденсатор, чтобы продолжить. При необходимости настройте мультиметр на запись напряжения переменного или постоянного тока.
● Установите указатель на настройку измерения диодов, нажав функциональную кнопку.
●Подключите диод к измерительным проводам. И запишите показания, появляющиеся на экране мультиметра.
●Поверните измерительные провода в противоположном направлении. И запишите показания, появляющиеся на экране мультиметра.

2.2 Анализ проверки диодов

●Для наиболее широко используемых кремниевых диодов подходящий диод с прямой базой имеет падение напряжения от 0,5 до 0,8 В. Падение напряжения на некоторых германиевых диодах составляет от 0,2 до 0,3 В.
●Когда исправный диод имеет обратное смещение, мультиметр показывает OL. Значение OL диода указывает на то, что он работает как открытый ключ.
●Ток не может течь в любом направлении через неисправный (разомкнутый) диод.
● В обоих направлениях закороченный диод имеет почти одинаковые измерения потерь разности потенциалов (около 0,4 В).

Если мультиметр не имеет режима проверки диодов, мультиметр, настроенный на режим сопротивления (Ом), можно использовать в качестве дополнительной проверки диодов.

2.3 Тестирование в режиме сопротивления

При тестировании диодов необходимо помнить о нескольких вещах, касающихся режима сопротивления:
По внешнему виду не всегда можно определить, хороший диод или плохой. Если в цепь включен диод, этого теста следует избегать, так как он может привести к ошибочным показаниям. После того, как тест диода выявит, что диод неисправен в данном приложении, его можно использовать для подтверждения того, что диод неисправен в этом приложении.
Ниже приведены важные шаги:
●Убедитесь, что а) все питание цепи отключено и б) на диоде нет напряжения. Из-за заряженных конденсаторов в цепи может сохраняться напряжение. Итак, нам пришлось сначала разрядить конденсатор, чтобы продолжить. При необходимости настройте мультиметр на измерение переменного или постоянного напряжения.
● Установите указатель на значение сопротивления (Ом), нажав функциональную кнопку.
●После того, как диод был удален из цепи, подключите к нему измерительные провода. И запишите показания, появляющиеся на экране мультиметра. Затем подключите тестовые провода в противоположном направлении. И запишите показания, появляющиеся на экране мультиметра. При тестировании диодов в режиме сопротивления сравните значения с заведомо исправным диодом для получения наилучших результатов.

2. 4 Как протестировать светодиод (светоизлучающий диод)

Прежде чем мы сможем протестировать диод, мы должны сначала определить клеммы анода и катода. Анод (+) — более длинный вывод диода, тогда как катод (-) — более короткий вывод (-). В других случаях катод представляет собой плоский вывод диода, а анод находится на противоположной стороне.
Для проверки светодиода с помощью цифрового мультиметра следуйте приведенным ниже процедурам.
●Если светодиод уже подключен к цепи, отключите его от цепи и источника питания. ● Найдите клеммы светодиода (анод и катод)
●Нажав функциональную кнопку мультиметра, установите мультиметр в режим «Проверка диодов».
●Подключите светодиод к измерительным проводам мультиметра в прямом смещении, т. е. катод к черному (-ve) и анод к красному (+ve).
● Если светодиод горит, он в отличном состоянии и работает правильно; в противном случае светодиод неисправен и должен быть заменен.
●Он не будет работать, и мультиметр не будет отображать никаких показаний, если светодиод смещен в обратном направлении (анод к черному (-ve) и катод к красному (+ve) измерительным проводам).
