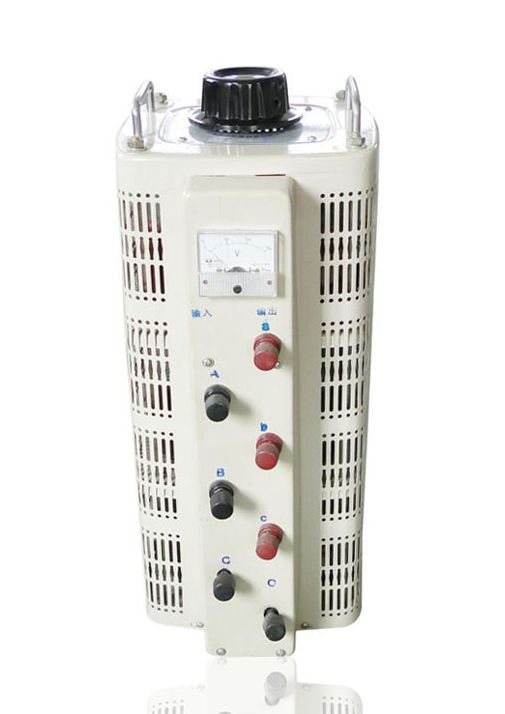

Автотрансформатор трехфазный (ЛАТР) TSGC — Электропроект

Купить Автотрансформатор трехфазный (ЛАТР) TSGC

Назначение автотрансформатора (ЛАТР).
Специальный трехфазный регулируемый автотрансформатор (ЛАТР) SOLBY серии TSGC предназначен для плавного регулирования напряжения от 0 до 430В в сети 220В (380В).
Сферы применения автотрансформаторов (ЛАТР).
-в конструкции некоторых моделей стабилизаторов напряжения;
-как дополнительное устройство к транзисторным самописцам, станкам;
-в научных лабораториях;
-на производствах занимающихся проектированием и наладкой ТВ приемников и др. бытовой техники;
-в нефтяной и пр. промышленностях.
Во всех моделях автотрансформаторов предусмотрено наличие цифровой шкалы и вольтметра отражающего выходное напряжение.Условия эксплуатации автотрансформаторов (ЛАТР).

• Окружающая среда невзрывоопасная, не содержащая токопроводящей и абразивной пыли, агрессивных паров и газов в концентрациях разрушающих металлы и изоляцию.
• Диапазон температуры окружающей среды, С от -5 до.+40.
• Относительная влажность воздуха при температуре 25 С, % от 60 до 80.
• Атмосферное давление, кПа от 86 до 106,5.
• Класс защиты IP20 (негерметизирован).

Технические характеристики автотрансформаторов (ЛАТР).

Модель ЛАТР	Мощность(кВА)	Кол-во фаз	Частота(Гц)	Вх. Напр. (В)	Диапазон вых. напр.(В)	Ток(А)	Размермм.
TSGC2-3K	3	трехфазный	50/60	380	0-430	4	207х182х450
TSGC2-6K	6		50/60			8	207х182х557
TSGC2-9K	9		50/60			12	235х210х567
TSGC2-15K	15		50/60			20	272х245х681
TSGC2-30K	30		50/60			40	350х320х730

Устройство и принцип работы автотрансформаторов (ЛАТР).
Регулирование напряжения в широких пределах при определенной мощности нагрузки обеспечивается изменением коэффициента трансформации. Это осуществляется за счет перемещения по обмотке автотрансформатора контакта к которой подключена нагрузка.

Автотрансформатор ЛАТР выполнен на тороидальном магнитопроводе с навитой на нем медной обмоткой, имеющей открытую (неизолировавнную) дорожку, обеспечивающую электрический контакт нагрузки с обмоткой при помощи скользящей угольной щетки.
Электромагнитный узел размещен в металлическом корпусе, обеспечивающем защиту изделия от механических повреждений, повышенной загрязненности неизолированной дорожки обмотки и защиту пользователя от высокого напряжения сети.
Все модели автотрансформаторов ЛАТР снабжены шкалой поворота ручки регулятора, и вольтметром, показывающим действующее значение выходного напряжения, расположенным на корпусе изделия.
  Габаритные и установочные размеры автотрансформаторов (ЛАТР).

Модель автотрансформатора ЛАТР	Габаритные и установочные размеры, мм									Вес, кг
	L2	L1	H	h2	h	Ø	d	D	R
TSGC2 – 3	207	182	450	396	30		8	12	92	24
TSGC2 – 6	207	182	557	490	30		8	12	92	30
TSGC2 – 9	235	210	567	490	36		8	12	112	39
TSGC2 – 15	272	245	681	616	36		10	16	131	56
TSGC2 – 30	350	320	730	645	36		10	16	172. 5	85

Меры безопасности при работе с автотрансформатором (ЛАТР).
Внутри корпуса автотрансформатора имеется опасное напряжение более 220В, с частотой 50Гц.
К работе с автотрансформатором допускаются только лица, имеющие допуск к работе с электрооборудованием с напряжением до 1000В, изучившие инструкцию по технике безопасности, действующую на предприятии.
Автотрансформатор требует бережного обращения, нельзя подвергать его ударам, перегрузкам, воздействию жидкостей и грязи.

Запрещается:

• эксплуатировать автотрансформатор при появлении дыма или запаха, характерного для горящей изоляции, появлении повышенного шума или вибрации, поломке или появлении трещин в корпусе и при поврежденных соединителях;
• накрывать автотрансформатор какими-либо материалами, размещать на нем приборы и предметы, закрывать вентиляционные отверстия и вставлять в них посторонние предметы;
• использовать автотрансформатор в помещениях со взрывоопасной или химически активной средой, разрушающей металлы и изоляцию, в условиях воздействия капель или брызг, а также на открытых площадках;
• оставлять автотрансформатор без присмотра обслуживающего персонала;
• подключать к автотрансформатору электродвигатели (отдельно или в составе оборудования), ток потребления которых (обычно указывается в паспорте) превышает 70% предельного значения тока нагрузки автотрансформатора;
• подключать к сети электропитания выходные клеммы автотрансформатора.

Во всех случаях выполнения работ, связанных со вскрытием автотрансформатора, оно должно быть отключено от сети.Подготовка к работе автотрансформаторов (ЛАТР).
После транспортировки или хранения автотрансформатора при отрицательных температурах перед включением необходимо:

• Выдержать его в указанных условиях эксплуатации не менее 4-х часов
• Произвести внешний осмотр автотрансформатора с целью определения отсутствия повреждений корпуса.
• Подключить сетевой кабель и кабель нагрузки.
• Подать питающее напряжение на автотрансформатор.

Техническое обслуживание автотрансформаторов (ЛАТР).
Периодически производить прочистку вентиляционных отверстий автотрансформатора ЛАТР от пыли, ворсинок и т.п.
Не реже 1 раза в квартал осуществлять профилактические работы по очистке контактной дорожки обмотки и угольной щетки, для обеспечения надлежащего электрического контакта, путем протирки их техническим спиртом предварительно обесточив изделие и сняв кожух корпуса.

В случае отсутствия или неизменности выходного напряжения при его регулировки, при возникновении повышенного шума или запаха гари немедленно отключить автотрансформатор от сети и обратиться в сервисный центр.






Информация относится к следующим наименованиям каталога
