Правила работы с микроскопом
При работе с микроскопом необходимо соблюдать операции в следующем порядке:
1. Работать с микроскопом следует сидя;
2. Микроскоп осмотреть, вытереть от пыли мягкой салфеткой объективы, окуляр, зеркало или электроосветитель;
3. Микроскоп установить перед собой, немного слева на 2-3 см от края стола. Во время работы его не сдвигать;
4. Открыть полностью диафрагму, поднять конденсор в крайнее верхнее положение;
5. Работу с микроскопом всегда начинать с малого увеличения;
6. Опустить объектив 8 — в рабочее положение, т.е. на расстояние 1 см от предметного стекла;
7. Установить освещение в поле зрения микроскопа, используя электроосветитель или зеркало. Глядя одним глазом в окуляр и пользуясь зеркалом с вогнутой стороной, направить свет от окна в объектив, а затем максимально и равномерно осветить поле зрения. Если микроскоп снабжен осветителем, то подсоединить микроскоп к источнику питания, включить лампу и установить необходимую яркость горения;
8. Положить микропрепарат на предметный столик так, чтобы изучаемый объект находился под объективом. Глядя сбоку, опускать объектив при помощи макровинта до тех пор, пока расстояние между нижней линзой объектива и микропрепаратом не станет 4-5 мм;
9.
Смотреть одним глазом в окуляр и вращать
винт грубой наводки на себя, плавно
поднимая объектив до положения, при
котором хорошо будет видно изображение
объекта
10. Передвигая препарат рукой, найти нужное место, расположить его в центре поля зрения микроскопа;
11. Если изображение не появилось, то надо повторить все операции пунктов 6, 7, 8, 9;
12. Для изучения объекта при большом увеличении, сначала нужно поставить выбранный участок в центр поля зрения микроскопа при малом увеличении. Затем поменять объектив на 40 х, поворачивая револьвер, так чтобы он занял рабочее положение. При помощи микрометренного винта добиться хорошего изображения объекта. На коробке микрометренного механизма имеются две риски, а на микрометренном винте — точка, которая должна все время находиться между рисками. Если она выходит за их пределы, ее необходимо возвратить в нормальное положение. При несоблюдении этого правила, микрометренный винт может перестать действовать;
13. По окончании работы с большим увеличением, установить малое увеличение, поднять объектив, снять с рабочего столика препарат, протереть чистой салфеткой все части микроскопа, накрыть его полиэтиленовым пакетом и поставить в шкаф.
Порядок выполнения работы
Задание 1. Используя микроскопы, таблицы и практикумы, изучить устройство световых микроскопов (МИКМЕД-1, БИОЛАМ и МБС-1) (рис. 1). Запомнить названия и назначение их частей.
Задание 2. При малом и большом увеличениях микроскопа научиться быстро находить объекты на постоянных микропрепаратах.
Техника приготовления временного препарата
Возьмите
предметное стекло из контейнера, держа
его за боковые грани. Поместите в центр
стекла объект.
а б
Рисунок 2. Предметные (а) и покровные (б) стёкла
Нанесите пипеткой 1–2 капли воды на объект.
Возьмите покровное стекло за боковые грани и положите его боковой гранью на каплю воды, затем медленно опустите на нее стекло.
Внимание! Между стеклами не должно быть пузырьков воздуха, нельзя покровное стекло кидать на каплю сверху, его нужно как бы вдвинуть в каплю сбоку.
Излишки воды уберите фильтровальной бумагой;
Приготовленный микропрепарат поместите на предметный столик и рассмотрите сначала при малом, затем при большом увеличении.
Как пользоваться детским игрушечным микроскопом, что посмотреть дома, отзыв об опытах для ребенка с шерстью, листьями и мошкой
Всем привет!Короткий обзор на детский микроскоп-игрушку.
Хотелось посмотреть, что же это такое, но не хотелось тратить ощутимую сумму в оффлайне.
С поинтами микроскоп вышел около 800рэ.
Микроскоп — действительно игрушка, достаточно бюджетная откровенно дешевая.
Что у меня вышло — смотрите под катом.
Выводы делайте самостоятельно.

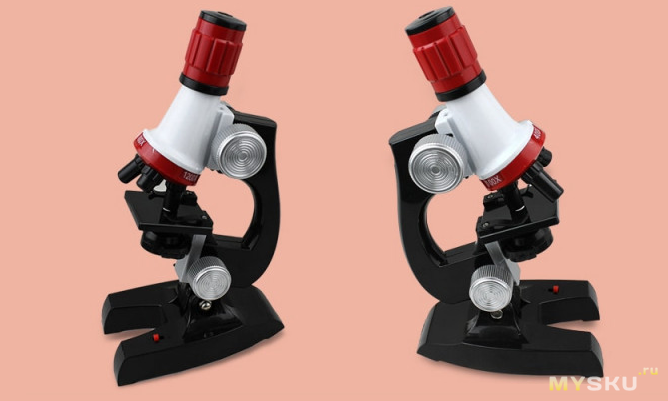

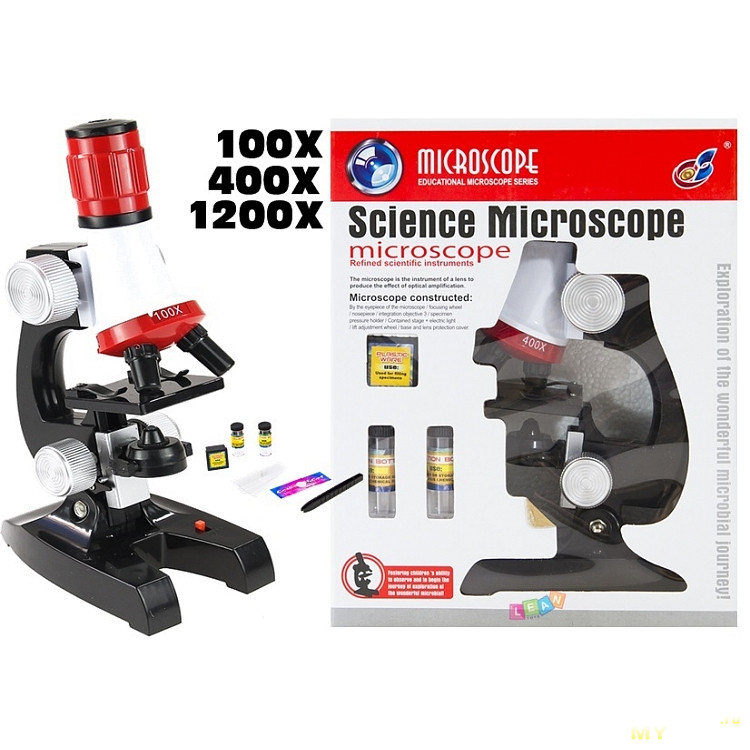

Речь пойдет про вот такой вот микроскоп.
Пластиковый, с подсветкой, с регулировкой высоты окуляра. Есть 3
Дополнительная информация — с чем сравнивал и скрин покупки
Изначально, после прогулок по детским магазинам ребенок попросил что-то типа такого.
Варианты примерно все одинаковые, отличаются слегка дизайном и комплектацией — обычно всякой ненужной фигни очень много (чашки петри, пипетки, банки-склянки), а также в дорогих наборах есть инструкции и описания опытов.
Собственно говоря, прикинув одно к другому, взял по привычке на жирбесте.
Практически такой же микроскоп обошелся около 800р (с учетом поинтов).
Обратите внимание: прибор является детской игрушкой, поэтому по сравнению с реальными лабораторными микроскопами будет в корне не верно. Данный микроскоп не следует использовать для ремонта печатных плат или каких либо других серьезных потребностей. Пластиковые линзы дают не сильно увеличенное изображение, а также небольшую четкость. Несмотря на указанные 1200х. Подсветка у него слабая, а конструкция и прочность — как у детской игрушки.
Источник света: белый светодиод
Для работы вам потребуются батарейки 2AA / LR6 (не включены)
На вскидку, могу предложить следующие варианты опытов с детьми:
Можно посмотреть листья деревьев и лепестки цветов, срезы (тонкие ломтики) фруктов и овощей, шерсть зверей и отпечатки пальцев человека, волокна ткани и бумаги. Интересны получается рассматривать тонкие срезы листика фикуса или луковицы. Если на предметное стекло капнуть масла (например, вазелинового), то будет удобнее зафиксировать объект. Например, можно положить 2-3 шерстинки.или волосинки. Еще интересно посмотреть на кристаллы соли, сахара. Ну и так далее.
Примеры опытов можно поискать в интернете, например, «Опыты для детского микроскопа».

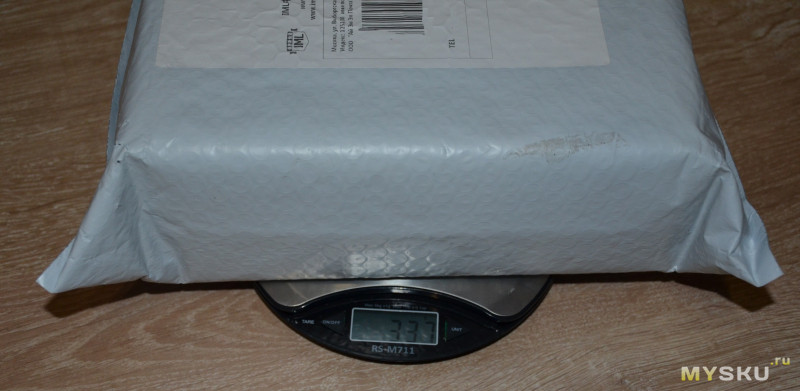

Итак, все было стандартно — упаковка-почтовый пакет.

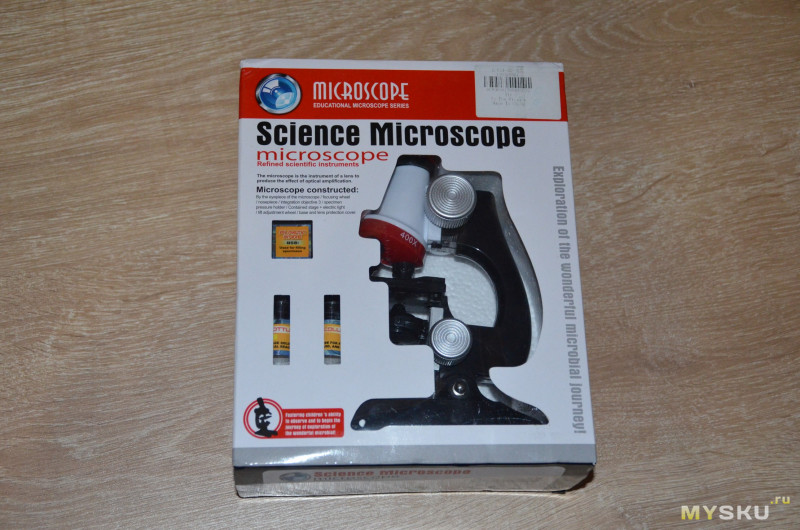

Внутри коробка.
Обычная такая коробка для детского микроскопа. У нас они точно такие же, только с плюсом в ценнике.
Дополнительные фото упаковки
Внутри пенопластовая ячейка с комплектом, разложенным по своим местам.
В комплекте идет:
Сам оптический микроскоп 1 шт
5 пластиковых предметных стекол
2 флакона для образцов
1 коробочка для хранения и несколько наклеек для надписей
1 пинцет.
Внешний вид всего этого добра.
Микроскоп имеет две ручки — регулировка высоты подсветки и высоты головы. Дополнительно на окуляре регулируется фокус. Часть с объективами поворотная, можно выбирать 3 варианта увеличения: 100х, 400х, 1200х. Подсветка включается маленьким ползунком, нужно предварительно снизу установить 2 батарейки АА (нет в комплекте).

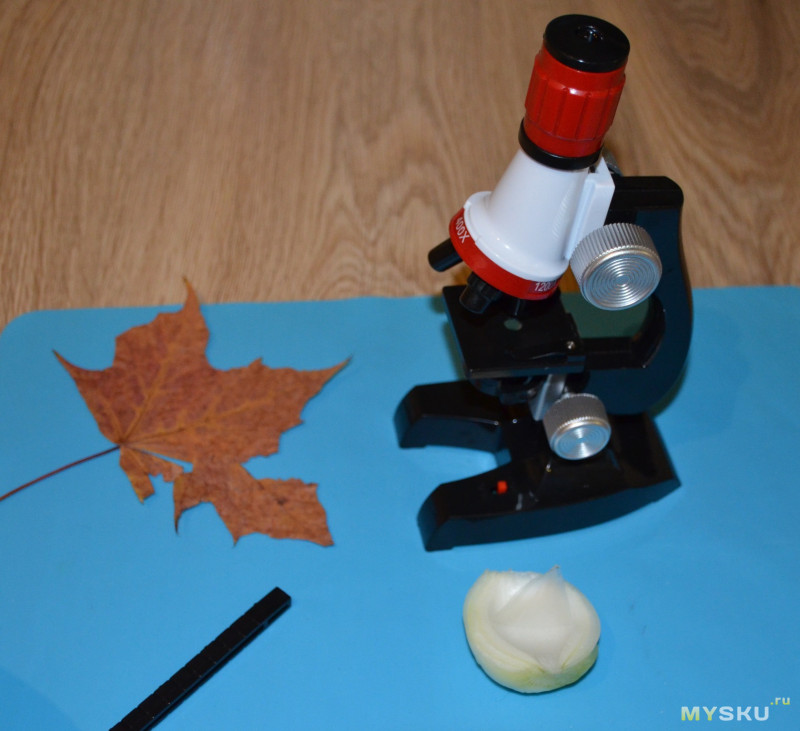

Теперь готовимся к опытам.
Сразу скажу, что передать изображение с оптического микроскопа целая проблема. Я фотографировал на тапок на камеру смартфона, предварительно прислонив ее к оккуляру. Не все получается четко. В живую изображение чуть чуть почетче (на камере не срабатывает автофокус на окуляр). Но все равно я постарался передать как смог.
1) Нитка.

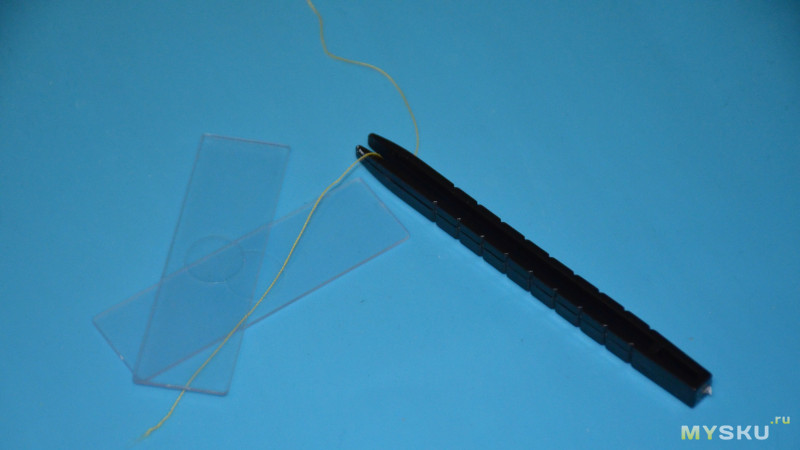

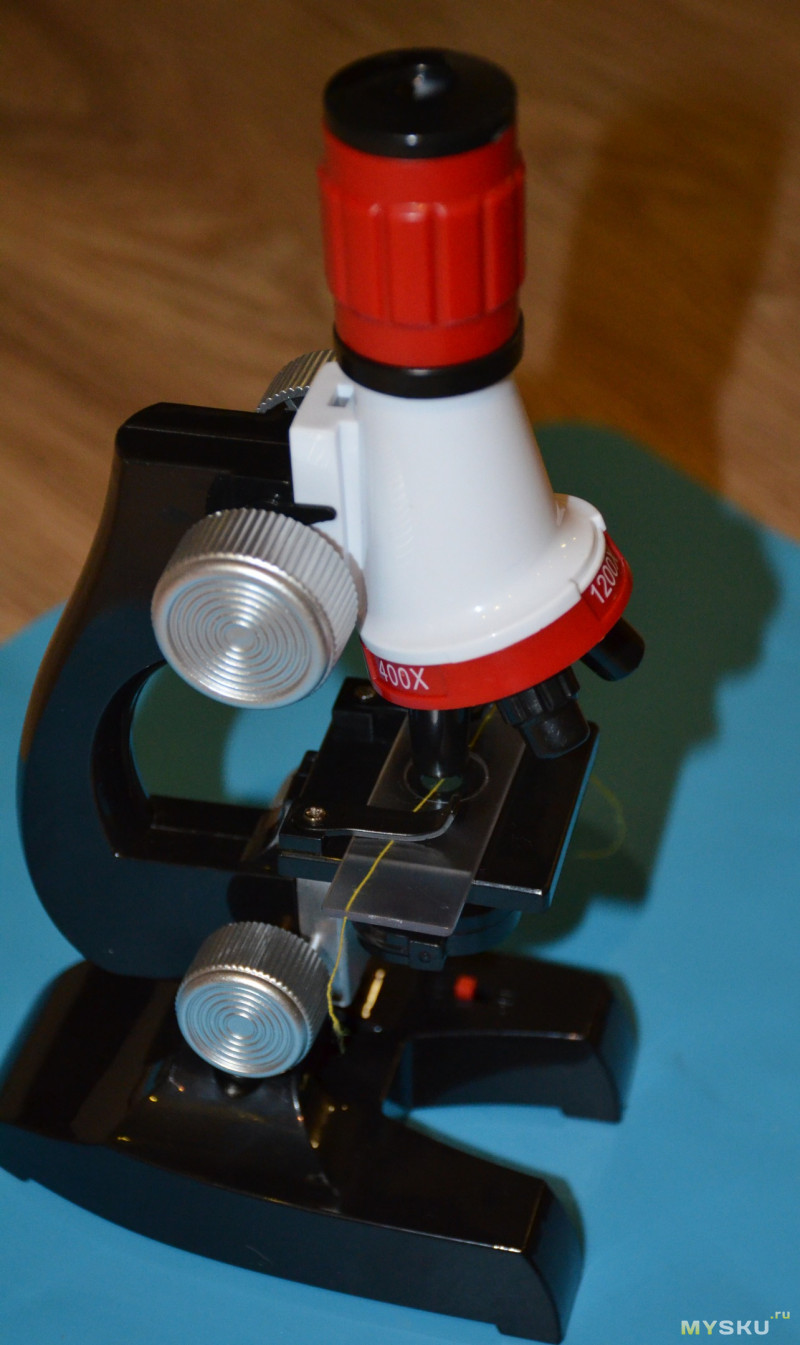

Берем самую простую хлопковую (?) нитку, отрываем кусочек и заправляем на предметное стекло.
Прижимаем на предметный столик.

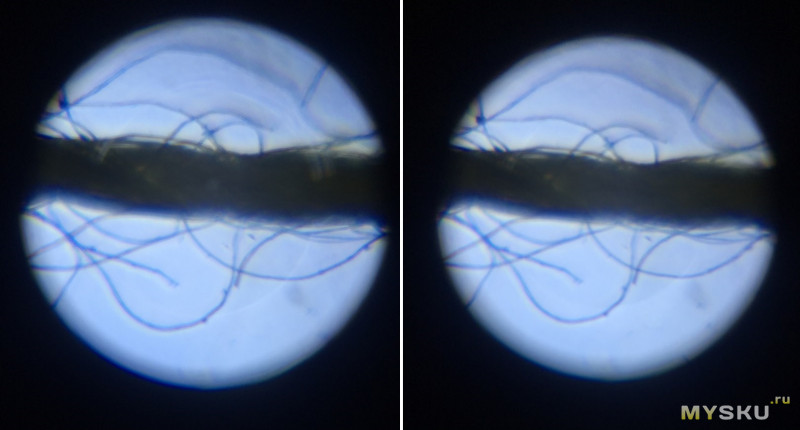

Вот примерно что видно при увеличении 1200х.

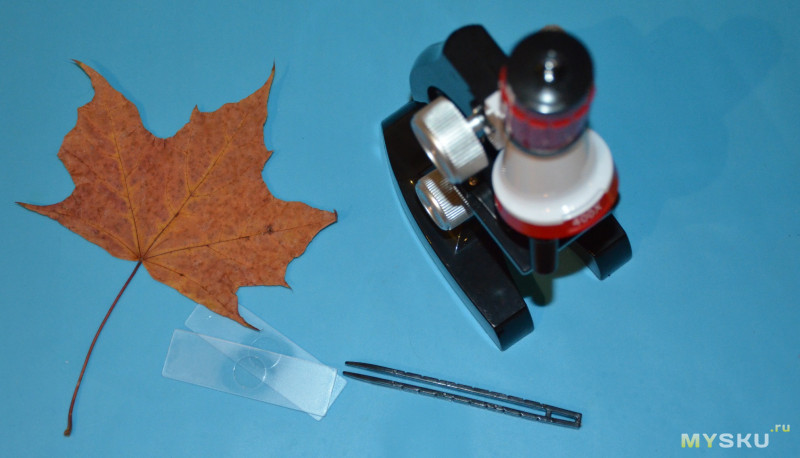

2) Кленовый лист.
Можно увидеть структуру листа, прожилки. Лист просвечивается, что очень удобно.

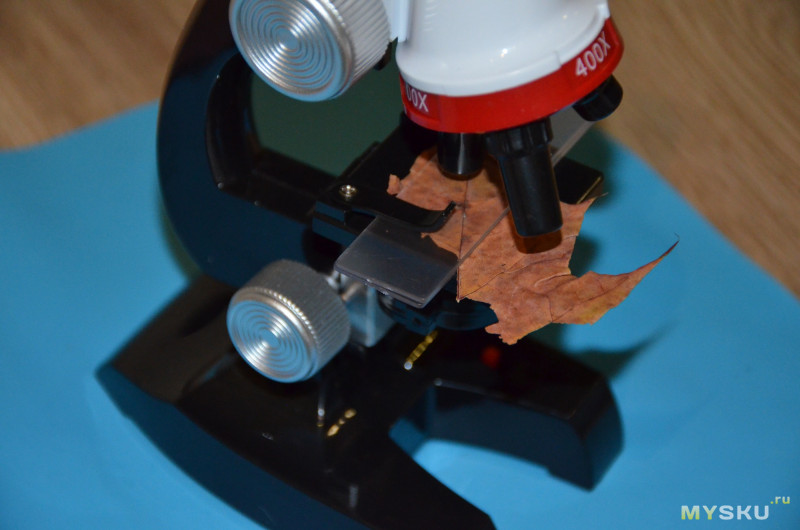

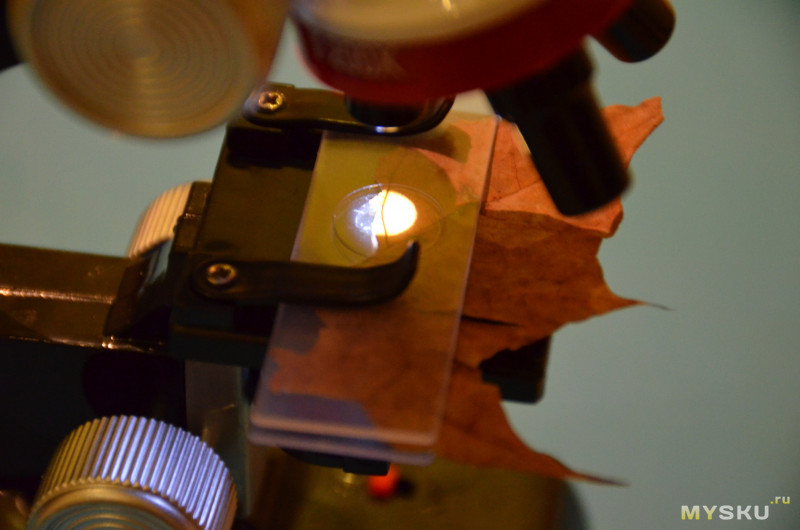

Зажимаем кусочек на стеклышке на предметном столе.

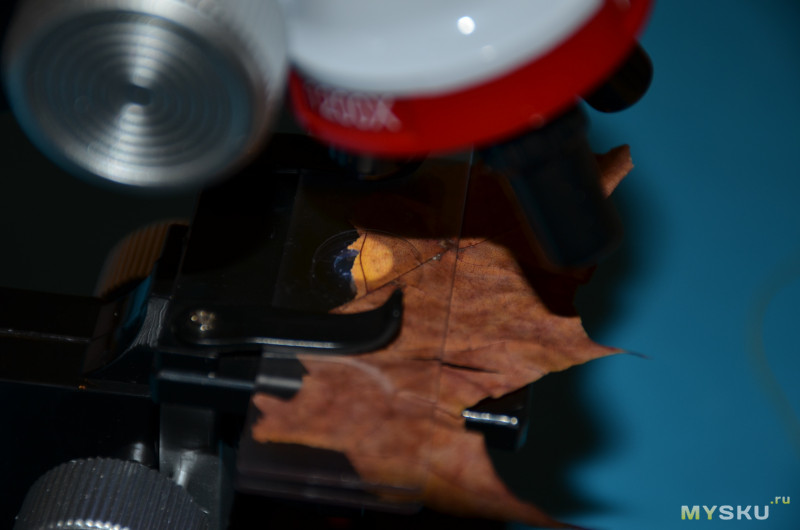

Включаем подсветку
Вот что видно в окуляры
3) Срез луковицы. Вернее я рассматривал пленку от лука.
Разделяем слои лука, отрываем пленку

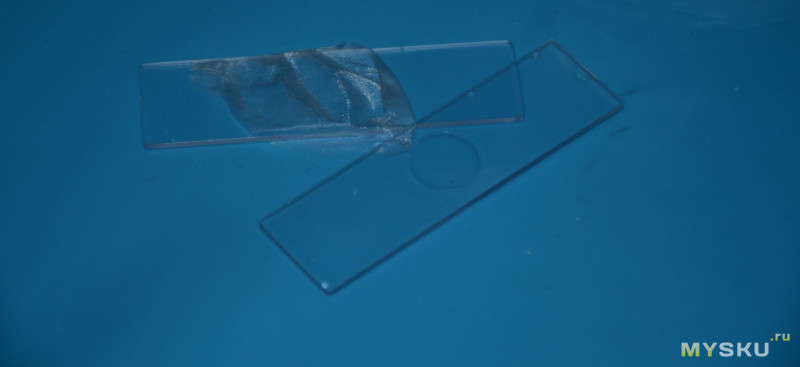

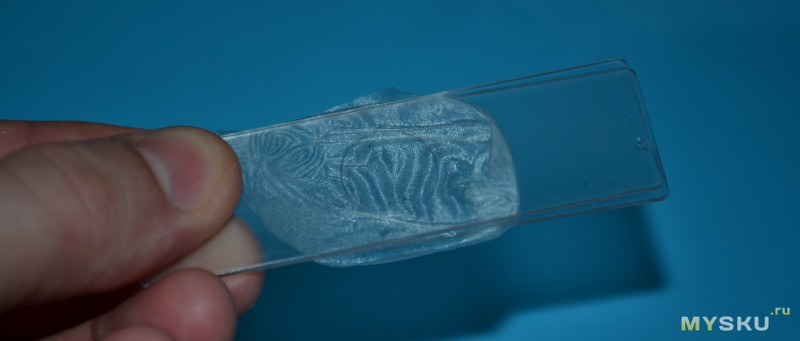

Расправляем на стеклышке, желательно без складок
Видны крупные клетки лука. А вот что находится внутри клеток — не видно. Да и изображение получается смазанное.
4) Волос человеческий.
Промежуточных фото нет, вот что видно в окуляре.
5) Муха (мошка)

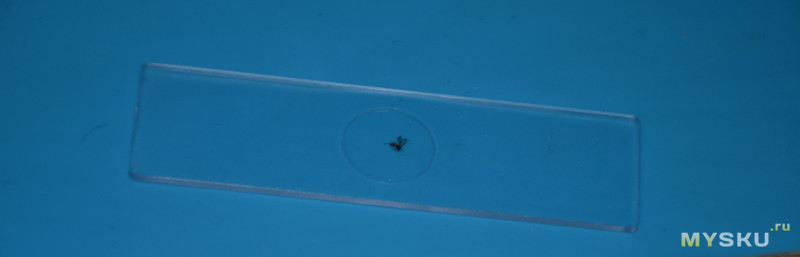

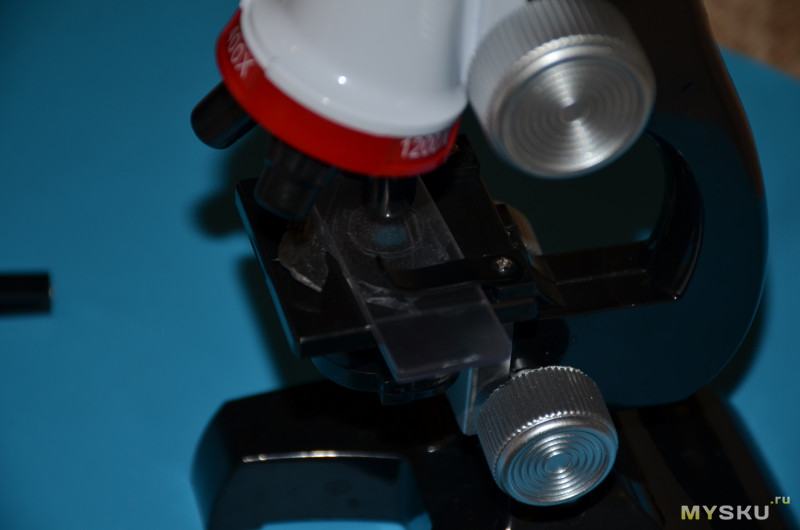

Готовим препарат)

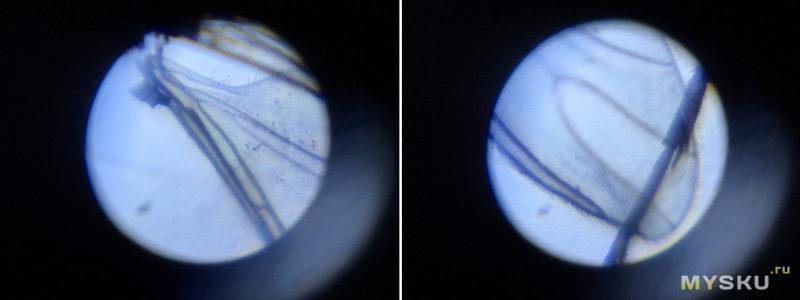

С мухой интереснее. Отлично видно конечности и крылья. А вот тушка мухи не просвечивается.

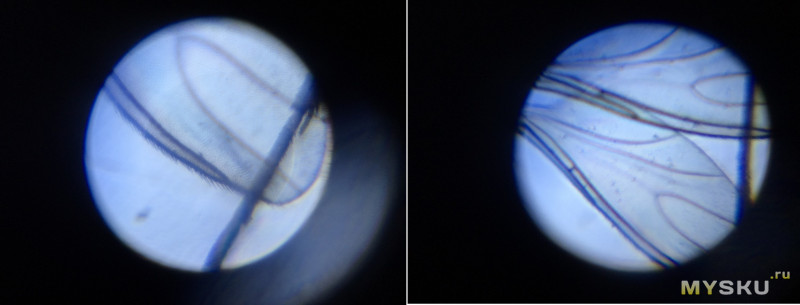

На крыльях видны маленькие волосики или чешуйки
Еще раз напоминаю, что на качество полученных снимков влияет способ их получения — прислоненная камера смартфона. В живую ощущения несколько другие, хотя пластиковые линзы особо четкой картины не дают.
Вместо вывода: покупка на жирбесте помогла мне сэкономить энную часть денег от покупки подобного же в оффлайне. Ребенок посмотрел, попробовал, успокоился. А я сделал выводы о качестве и необходимом функционале. У микроскопа из обзора небольшое увеличение, слабая подсветка. Хочется чего-то большего.
Из минусов отмечу отсутствие примеров опытов в комплекте, все приходится искать и выдумывать самостоятельно.
Могли бы вложить инструкцию. Или хотя бы ссылку на онлайн руководство по опытам.
Еще из минусов — общая хлипкость конструкции и достаточно размытое изображение.
Возможно, следующий детский микроскоп у меня будет вот такой
Помимо указанного (картинка кликабельна), вот два варианта на тао (подороже и подешевле).
В любом случае, у меня все))))
Надеюсь было полезно))))
что можно смотреть, как сделать фото
Количество обзоров, USB-микроскопов, давно перевалило за десяток. И часто авторы называют их игрушками. Но кроме того, что USB-микроскоп, это замечательная образовательная игрушка, это еще и полезная в жизни вещь, с кучей возможностей. К тому же, мой обзор будет интересен и тем, что охватывает более полугодовую эксплуатацию, а так же покажет необычные применения и интересный эксперимент.Посылка — традиционный желтый пакет.
Внутри упаковка с микроскопом. Фронтальный вид.
На задней стороне характеристики.
Внутри, в пластиковом блистере, сам микроскоп, подставка и диск с драйверами и софтом.
Подставка представляет из себя основание и крепеж на планке, соединенные между собой двумя сферическими цапфами, через зажим. Крепежная планка пластиковая, упругая. Дно основания оклеено пенистым материалом, препятствующим скольжению, все остальные детали металлические.
Это распространённая конструкция среди подобного рода приспособлений. С одной стороны она относительно массивная и имеет много степеней свободы — это делает ее применимой для большинства общих случаев использования прибора. Однако со временем часто возникают ситуации когда ее использовать не удобно. Я ее использую в 80% случаев применения.
Сам USB — микроскоп стандартной конструкции.
На корпусе расположено фокусирующее колесо, кнопка быстрого снимка и переключатель подсветки на три режима: выключено, тусклая и яркая подсветки.
Кольцевая, диодная подсветка.
Как показала практика, лучше пользоваться родными драйверами и софтом. Одно время пробовал пользоваться сторонней программой, но в ней не было возможности делать фотографии с размером больше чем 800х600 пикселей.
Содержимое диска.
Простая проверка показывает примерно 28 кратное увеличение
Со временем напечатал себе такую подставку. Удобная для многих случаев применения, но после апгрейда оказался не идеальный вариант.
Одной из основных причин покупки, на тот момент, была потребность в макро съемке процесса печати 3D принтера для обзора. Вот те видео.
Конечно принтером дело не ограничилось и мой микроскоп не пылится на полке без дела. Я часто использую его для осмотра мелких деталей, оценки состояния или качества тех, или иных предметов. Например часов. Старая Молния. Циферблат
и механизм в хорошем состоянии (на ходу),
а вот корпус — нет, с явными следами коррозии.
Пристальный осмотр актуален и для новых часов. Рассмотреть качество циферблата,
стрелок,
ремешка ( кожа и шов).
Доступные разрешения.
Перечень настроек.
Еще, например, внимательный осмотр очередной фонарной обновки выявил, что светодиод имеет брак — черные пятна.
Снимки при засвете показали дефект еще лучше.
Для сравнения, снимки феникса tk-21
Тематическая подборка снимков.
Несомненная польза от USB-микроскопа, для меня, использование его как оптическое средство контроля заточки.
Некоторые мои точильные камни
Та же компания. Освещение под более острым углом лучше раскрывает тему зернистости.
Паста ГОИ
Режущая кромка ножей на разной стадии заточки.
В планах сделать гониометр — прибор для точного замера углов, приспособленный под замер углов заточки ножей. За основу хочу взять проект измерения краевого угла смачивания с высокой точностью. Фото с thingiverse.
Далее тематическая подборка снимков.
Режущая кромка ножа из дамасской стали.
Ролик стеклореза
Режущая кромка кухонного керамического ножа
Режущие кромки канцелярского, кухонного и бумажного ножей, а так же ниткореза.
Качество снимков отличное. Немного обыденных вещей с непривычного ракурса.
Искусственный змеиный глаз.
Следы лазерной гравировки на бумаге.
Старинная пуговица (внутренняя часть)
Значок советских времен
Старый порох
Кожа растительного дубления, мерея
То же, бахтарма.
Искусственное сухожилие
Разноцветная нить
Игольное ушко
И острие
Вываренная береста
Декоративный элемент пряжки
Кварцевый песок
Семена мака,
укропа.
Пробка
Волокна войлока
Паракорд: оплетка,
сердечник.
Пламя горелки
Спираль12 вольтовой лампы накаливания.
Фрагмент маркировки на старой керамике.
Кристаллы камфоры в штормглассе
Каменноугольный кокс
Старая, лакированная кожа
Поверхность каменного угля с отпечатками окаменелостей.
Эксперимент с апгрейдом USB-микроскопа
На досуге решил поэкспериментировать с возможностями по увеличению кратности прибора. За основу решил взять упрощенный вариант микроскопа Левенгука.
Потратил несколько вечеров и минимум подручных материалов.
Использовались:
— бутановая газовая горелка;
— стеклянная трубка 4-6 мм в диаметре и осколки оптического стекла;
— пинцет, шило, иглы и т.д.;
— защитные очки.
Центральной деталью является стеклянная линза-сфера. Для ее получения помещаем трубку в пламя горелки. В наиболее его горячую, дальнюю часть и постоянно проворачивая вокруг своей оси ждем момента размягчения.
Почувствовав, что перемычка между частями трубки достаточно размягчилась, следует быстро растянуть трубки в стороны. Одновременно убирая капилляр из пламени горелки.
Эта работа требует определенного опыта и сноровки, поэтому у меня чаще получается вот такая короткая стеклянная нить-капилляр.
Формируем линзу — помещаем кончик стеклянной нити в пламя горелки. Пламя должно быть не сильным.
Сформировав таким образом стеклянную сферу, аккуратно обламываем
Линза может получается грушевидной.Такая линза будет работать, увеличивать, но при этом растягивая изображение.
Но такую линзу нужно улучшить. Для этого понадобится тонкая нихромовая проволока.
Аккуратно обламываем или откусываем неудавшуюся линзу и в пламени горелки соединяем с проволокой.
Стекло оплавится на проволоку.
Осторожно возвращаем каплю в пламя. Оплавлять нужно постепенно, что бы стекло не отпало.
Расплавившись стекло примет форму наиболее близкую к сферической. Таким способом можно сделать линзу из любого осколка стекла.
После получения линзы, ее нужно внимательно осмотреть на наличие брака. Пузырьки, трещины, кусочки пленки, все это делает ее негодной к применению.
Оптическое стекло в пламени потемнело.
Стеклянный шарик — линза требует осторожного обращения. Ее нужно беречь от пыли, царапин и не трогать пальцами.
Отпечатанные заготовки корпуса из ABS пластика. На самом деле я не вижу ограничений по материалам. Это мог бы быть картон или тонкий лист меди, любой удобный непрозрачный пластик.
Прототип в сборе.
Дифракционные эффекты при фокусировке.
Снимок без дополнительной линзы и без нижней подсветки.
Снимок, через дополнительную сферу и с подсветкой. Хорошо видно эритроциты.
Снимок капли крови, через линзу большего диаметра.
Клетки кожицы репчатого лука подкрашенные спиртовым раствором йода.
Кристаллы ацетилсалициловой кислоты напоминают растения и цветы.
Получен интересный результат, «на коленке», за пару вечеров. И главное это не предел увеличения, если применить линзу 0,5-1мм( вместо моих 2-3мм) в диаметре. А так же если сделать массивную стойку с возможностью точной юстировки и стабильным светом, то можно получить более качественное изображение.
Выводы. Покупкой прибора доволен. Практика показала множественное применений и в быту, хозяйстве и в рабочих проектах. В данном обзоре затронул лишь десятую часть возможностей.
| Главная » Статьи и полезные материалы » Микроскопы » Статьи о микроскопах, микропрепаратах и исследованиях микромира » Как настроить микроскоп? Микроскоп, работающий в светлом поле – один из самых распространенных в учебной работе типов микроскопов. Свет от источника под предметным столиком освещает поле зрения и дает разрешение деталей размером 0,2 – 2,1 мкм. Большее окулярное увеличение дает большую разрешающую способность микроскопу. Сложность: средняя Инструкции:
Исследование препарата
Другие обзоры и статьи о микроскопах, микропрепаратах и микромире:
|
Методическая разработка (подготовительная группа) на тему: Как пользоваться микроскопом.
Итак, Вы купили микроскоп. Инструкцию читать, как правило, лень или нет времени. Вы, наверняка, хотели бы иметь какого-нибудь знакомого, который подробно Вам все объяснит и покажет – как же пользоваться микроскопом. А еще, может быть, Вы должны не только обучиться сами или освежить в памяти школьные навыки, но и научить своего ребенка, который, возможно, в будущем станет биологом или исследователем.
Как пользоваться микроскопом? На первых порах, и Вам и Вашему ребенку необходимо понять, что оптический прибор — это один из самых простых, научиться использовать который не составит труда.
Запомните одну логическую цепочку: свет, проходящий сквозь предмет или отраженный от предмета, проходит сквозь объектив и окуляр микроскопа, и представляет перед Вашими глазами увеличенное изображение! Это и есть принцип работы с микроскопом.
Итак, нам с Вами понадобится:
объект исследования
направленный луч света
выбранный объектив
выбранный окуляр
ручка фокусировки для настройки четкости изображения
Свет в микроскопе представлен в виде верхней и нижней подсветок. Подсветки работают от сети переменного тока или батареек и включаются нажатием кнопки на корпусе. Есть так же микроскопы, в которых нет верхней подсветки.
Прежде всего определите – на что Вы собираетесь смотреть в микроскоп. Если это объект, пропускающий свет, то его необходимо закрепить между предметным и покровным стеклом и пользоваться нижней подсветкой.
Если это объект, не пропускающий свет, то просто положите его на предметный столик под объектив и пользуйтесь верхней подсветкой.
Объекты, которые целесообразно рассматривать в микроскоп в проходящем свете ( нижняя подсветка): части насекомых ( крылья, лапки, головки и т.д.), срезы листьев и растений, срезы зерновых и бобовых культур, пыль, накипь, вода и все жидкие микропрепараты, простейшие микроорганизмы, грибковые микроорганизмы и т.д.
Объекты, которые рекомендуется рассматривать в микроскоп в отраженном свете ( верхняя подсветка): монеты, камни, бумага, ткань, насекомые целиком, шерсть и волосы, пластмасс и иные плотные синтетические материалы, образцы почвы и пород, листики и растения целиком, деревянные поверхности, любые предметы и ткани, не пропускающие свет.
Далее что нам надо сделать — это расположить объект на предметном столике микроскопа. Располагаем его так, чтобы ось объектива указывала именно в ту область, которую мы хотим увидеть увеличенной. Для того, чтобы в окуляре появилось четкое изображение объекта, надо выставить на револьверном устройстве минимальный объектив ( например, 4 крат) таким образом, чтобы он был перпендикулярен оси столика.
Далее необходимо вставить в окулярную трубку окуляр, и медленно поднимать с помощью фокусировочного механизма предметный столик от крайней нижней точки к верхней. При этом необходимо смотреть глазом в окуляр до тех пор, пока не появится сначала расплывчатое, а потом четкое увеличенное изображение объекта.
Теперь можно увеличить объект еще больше! Для этого используем объектив большей кратности и проводим повторную фокусировку. Очень важно, чтобы при смене объективов и окуляров объект был надежно зафиксирован на предметном столике и не двигался. Иначе поиск нужно будет осуществлять еще раз.
Увеличение считается очень легко — надо умножить кратность окуляра на кратность используемого в данный момент объектива. К примеру, мы используем объектив 10 крат и окуляр 16 крат, значит наше действующее увеличение будет 160 крат!
Мы надеемся, что наша статья подсказала Вам как пользоваться микроскопом. У нас на сайте Вы найдете так же очень много полезной информации по работе с микроскопами и без труда повысите свой уровень знаний.
Правила работы с микроскопом. Принцип работы микроскопа
Микроскоп – один из самых интересных и популярных научных инструментов, с детства погружающий людей в мир мелких деталей, которые невозможно рассмотреть обычным глазом. Процесс использования данного прибора не представляется сложным, однако для извлечения максимальной пользы от сеанса исследования того или иного объекта необходимо знать принцип работы и нюансы его эксплуатации. В правилах работы с микроскопом содержатся указания по подготовке прибора, его настройке, применению и уходу. Их соблюдение не только сделает эффективнее процесс изучения, но и продлит срок службы устройства.
Устройство и принцип работы прибора
Обычный микроскоп формируется несколькими функциональными частями, среди которых механическая, осветительная и оптическая. Для удобства физического обращения с прибором предусмотрена несущая и регулирующая оснастка, в которую входит штатив, основа, держатели и узлы настройки рабочих частей. Это механическая основа устройства. А за направление светового потока отвечает зеркало или специальные лампы. В новейших моделях подключается светодиод, улучшающий качество представления изображения.
Что касается воспроизводящей части, то ее формирует группа линз, обеспечивающих достаточное увеличение. Все описанные компоненты в комплексе определяют и принцип работы микроскопа, который базируется на оптическом увеличении предметов через линзы. Собственно, вся конструкция прибора предназначена для удобной технической организации процесса. От пользователя требуется как минимум расположить на предметном стекле изучаемый объект, после чего настроить механическую часть с окуляром и объективом. Дальнейший процесс будет зависеть от конкретных задач исследования.
Особенности работы электронных моделей
Современные микроскопы оснащаются электронной системой управления и предоставления данных. Также повышается и мощность оптической части, обеспечивающей увеличение до 10 000 раз. Энергетическая поддержка принципиально отличает электронный микроскоп. Принцип работы строится на применении заряженных частиц, энергия которых составляет не менее 200 кэВ. Направляемые потоки электронов формируются обычным катодом, выполненным из латанового сплава или вольфрама.
Функцию своего рода контроллера выполняют магнитные линзы. Они корректируют движение электронов в трубе аппарата. В результате часть из них рассеивается, а другая часть минует образец, представляя визуальную информацию о строении объекта. Важно подчеркнуть, что принцип работы микроскопа такого типа допускает плотное взаимодействие с компьютерной техникой. Уже в процессе исследования оператор может выводить на монитор картинку целевого объекта с детальной графической проработкой. В процесс исследования могут включаться специальные программы для автоматического составления характеристик объекта на основе полученной информации.
Правила работы с микроскопом для школьников
При первом знакомстве с данным прибором следует освоить базовые указания по обращению с ним. В числе таких правил следующие:
- Положение в процессе работы должно быть сидячим.
- Перед исследованием вся оптическая оснастка протирается салфеткой.
- Прибор должен находиться перед пользователем примерно в 3 см от края рабочего стола.
- Менять положение в ходе исследования нежелательно.
- После размещения на предметном стекле объекта настраивается малое увеличение.
- Световой поток при его наличии направляется в зону расположения объекта, а объектив приближается к нему до 1 см.
- В окуляр можно смотреть только одним глазом, а руками следует настраивать оптимальную резкость посредством винта для грубой регулировки. Здесь важно подчеркнуть, что правила работы с микроскопом запрещают опускать объектив именно в момент наблюдения через окуляр. Это ограничение связано с тем, что фронтальная линза при таких манипуляциях может повредить стекло.
- После завершения работы вновь устанавливается малое увеличение, объектив поднимается, а рабочее стекло очищается.
Часто допускаемые ошибки при работе с прибором
Существует две категории ошибок, связанных с управлением микроскопом и его функциональными органами. Они связаны с контролем световой аппаратуры и переходом между режимами увеличения. Что касается света, то ошибки касаются двух моментов:
- В поле зрения попадают сторонние предметы обстановки в помещении. Исправить ситуацию можно путем перестройки конденсатора (понижения) до уровня, пока помехи не устранятся.
- Неправильная фиксация объектива на оптической оси. В итоге часть обзора может быть затенена. Решается проблема поворотом револьвера конструкции до щелчка.
Также правила работы с микроскопом требуют внимательного отношения к настройке оптики. При переходе от малого увеличения к большому часто встречается недостаток фокусировки. Это может быть вызвано или тем, что объект вышел из поля зрения, или неправильным расположением покровного стекла по направлению вниз.
Обслуживание и уход за микроскопом
После окончания работы с помощью винтов следует поднять тубус, снять препарат с предметного стекла и привести прибор в нерабочее положение. Как уже говорилось, оптические детали следует протирать, что сохранит их целостность. Это наиболее чувствительные элементы конструкции, повреждение которых может негативно сказаться на качестве наблюдений. Как работать с микроскопом, чтобы сохранилась целостность линз? В первую очередь, прибор должен всегда располагаться на ровной поверхности, что минимизирует риск падения. Прямые контакты с поверхностями оптических деталей вовсе минимизируются – исключением может быть лишь мягкая ткань с чистящими растворами. Хранить микроскоп рекомендуется в чехле, причем те же линзы с другими чувствительными элементами лучше содержать в полиэтиленовых пакетах.
Заключение
На сегодняшний день существует немало новых типов данного прибора, которые предлагают новые возможности исследования. В связи с этим меняются и правила работы с микроскопом, в частности вводятся требования к организации электротехнических коммуникаций, программному контролю и т. д.
Это относится к электронным моделям, но и механические устройства не отстают в своем развитии. Они оснащаются более эргономичными и функциональными средствами управления, эффективной оптической фурнитурой нового поколения и широким набором опциональных средств наподобие тех же светодиодов.
Правила работы с биологическим микроскопом. — Студопедия.Нет
Практическая Работа №2
«Устройство микроскопа и
Правила работы с ним»
Выполнил студент группы ТПИ 2.1
Ознакомление с устройством биологического микроскопа.
Зарисовать микроскоп и написать его составные части.
Микроскоп с одним окуляром и двумя сменными объективами на револьверной головке. Увеличение в пределах от 100 до 1000.
1 — штативная подставка;
Шарнир для наклона;
3 — тубусодержатель;
Ручка микрометренной регулировки;
Ручка грубой регулировки;
Окуляр;
7 — держатель окуляра;
Тубус;
Револьверная головка;
Объективы;
Предметный столик;
Конденсор;
Нижний держатель;
Зеркало.
Описать методы микрокопирования в тетрадь.
Фазовый контраст. Метод получения изображений микроскопических объектов, у элементов структуры которых преломления показатель и способность поглощать оптическое излучение разнятся настолько мало, что эти элементы неразличимы при иных методах наблюдения и получения изображений в микроскопе. В то же время сдвиги фаз световых волн, вносимые такими элементами, могут заметно отличаться один от другого, образуя т. н. «фазовый рельеф», на который не реагируют ни глаз, ни фоточувствительный слой. Метод Ф. к. состоит в преобразовании (с помощью вспомогательного оптического устройства) «фазового рельефа» в изменения интенсивностей (амплитуд) световых волн – в т. н. «амплитудный рельеф», который и регистрируется фотоприёмником.
Расскажите об устройстве биологического микроскопа.
Штативная подставка выполняется в виде тяжелой отливки, обычно подковообразной формы. К ней на шарнире прикреплен тубусодержатель, несущий все остальные части микроскопа. Тубус, в который вмонтированы линзовые системы, позволяет перемещать их относительно образца для фокусировки. Объектив расположен на нижнем конце тубуса. Обычно микроскоп снабжен несколькими объективами разного увеличения на револьверной головке, которая позволяет устанавливать их в рабочее положение на оптической оси. Оператор, исследуя образец, начинает, как правило, с объектива, имеющего наименьшее увеличение и наиболее широкое поле зрения, находит детали, интересующие его, а затем рассматривает их, пользуясь объективом с большим увеличением. Окуляр вмонтирован в конец выдвижного держателя (который позволяет изменять длину тубуса, когда это необходимо). Весь тубус с объективом и окуляром можно передвигать вверх и вниз, наводя микроскоп на резкость.
Образец обычно берется в виде очень тонкого прозрачного слоя или среза; его кладут на прямоугольную стеклянную пластинку, называемую предметным стеклом, и накрывают сверху более тонкой стеклянной пластинкой меньших размеров, называемой покровным стеклом. Образец часто окрашивают химическими веществами, чтобы увеличить контраст. Предметное стекло кладут на предметный столик так, чтобы образец находился над центральным отверстием столика. Столик обычно снабжается механизмом для плавного и точного перемещения образца в поле зрения.
Под предметным столиком находится держатель третьей системы линз – конденсора, который концентрирует свет на образце. Конденсоров может быть несколько, и здесь же располагается ирисовая диафрагма для регулировки апертуры.
Еще ниже расположено осветительное зеркало, устанавливаемое в универсальном шарнире, которое отбрасывает свет лампы на образец, за счет чего вся оптическая система микроскопа и создает видимое изображение. Окуляр можно заменить фотоприставкой, и тогда изображение будет формироваться на фотопленке. Многие исследовательские микроскопы оснащаются специальным осветителем, так что в осветительном зеркале нет необходимости.
Правила работы с биологическим микроскопом.
1. Работать с микроскопом следует сидя;
2. Микроскоп осмотреть, вытереть от пыли мягкой салфеткой объективы, окуляр, зеркало или электроосветитель;
3. Микроскоп установить перед собой, немного слева на 2-3 см от края стола. Во время работы его не сдвигать;
4. Открыть полностью диафрагму, поднять конденсор в крайнее верхнее положение;
5. Работу с микроскопом всегда начинать с малого увеличения;
6. Опустить объектив 8 — в рабочее положение, т.е. на расстояние 1 см от предметного стекла;
7. Установить освещение в поле зрения микроскопа, используя электроосветитель или зеркало. Глядя одним глазом в окуляр и пользуясь зеркалом с вогнутой стороной, направить свет от окна в объектив, а затем максимально и равномерно осветить поле зрения. Если микроскоп снабжен осветителем, то подсоединить микроскоп к источнику питания, включить лампу и установить необходимую яркость горения;
8. Положить микропрепарат на предметный столик так, чтобы изучаемый объект находился под объективом. Глядя сбоку, опускать объектив при помощи макровинта до тех пор, пока расстояние между нижней линзой объектива и микропрепаратом не станет 4-5 мм;
9. Смотреть одним глазом в окуляр и вращать винт грубой наводки на себя, плавно поднимая объектив до положения, при котором хорошо будет видно изображение объекта. Нельзя смотреть в окуляр и опускать объектив. Фронтальная линза может раздавить покровное стекло, и на ней появятся царапины;
10. Передвигая препарат рукой, найти нужное место, расположить его в центре поля зрения микроскопа;
11. Если изображение не появилось, то надо повторить все операции пунктов 6, 7, 8, 9;
12. Для изучения объекта при большом увеличении, сначала нужно поставить выбранный участок в центр поля зрения микроскопа при малом увеличении. Затем поменять объектив на 40 х, поворачивая револьвер, так чтобы он занял рабочее положение. При помощи микрометренного винта добиться хорошего изображения объекта. На коробке микрометренного механизма имеются две риски, а на микрометренном винте — точка, которая должна все время находиться между рисками. Если она выходит за их пределы, ее необходимо возвратить в нормальное положение. При несоблюдении этого правила, микрометренный винт может перестать действовать;
13. По окончании работы с большим увеличением, установить малое увеличение, поднять объектив, снять с рабочего столика препарат, протереть чистой салфеткой все части микроскопа, накрыть его полиэтиленовым пакетом и поставить в шкаф.
