Как подключить реле тока?
При помощи реле тока можно ограничить мощность, потребляемую удаленным оборудованием и снимать питание с него при превышении. Реле тока позволяет ограничивать работу электродвигателя при отсутствии нагрузки (холостой ход), контролировать уровень максимальной нагрузки и прекращать работу оборудования при возникновении перегрузки.
Реле тока торговой марки RBUZ выпускаются с двумя типами реле: электромагнитными (I25, I32) и поляризованными (I40, I50, I63). Особенностью последних является то, что они не отключают нагрузку при исчезновении напряжения питания, а производят эту операцию исключительно в случае превышения установленных пределов по току.
Реле тока подключаются по стандартной процедуре в соответствии со схемой 1. Одной из особенностей является исключение применения для этого любых контакторов, даже если ток нагрузки больше его паспортных значений для реле. Важно, чтобы вся нагрузка была запитана через реле тока, т.к. именно его внутренний датчик контролирует величину этого параметра (тока).
Как правильно подключить реле контроля тока?
Цепи питания (напряжение 100 – 420 В, 50 Гц) сети, где реле контролирует ток, подсоединяют к клеммам 1 и 2. При этом фазу (L) определяют с помощью индикатора и подключают ее к клемме 2, ноль (N) – на клемму 1. Комплект соединительных проводов от нагрузки подключают через клемму 3 и так называемый нулевой клеммник.
ВНИМАНИЕ: Подключение нагрузки к сетевому нулю (клемма 1) не допускается!
Монтируют реле контроля тока внутри здания. Возможность попадания влаги либо жидкости в место его установки нужно свести к минимуму. Если монтаж осуществляется в помещениях с повышенной влажностью воздуха, устройство следует поместить в оболочку степени защиты от IP55 и более (частично от пыли, в полной мере от забрызгивания влагой с любого из направлений). Температуры воздуха в помещении на момент установки должны быть (—5…+45) ºС.
Токовое реле устанавливается внутрь специально предусмотренного шкафа, гарантирующего удобство его монтажа и эксплуатации.
Шкаф комплектуется стандартной монтажной рейкой (DIN-рейка, ширина 35 мм). Реле занимает на рейке место, по ширине равное трем модулям по 18 мм.
Реле контроля тока нужно монтировать на высоту в пределах 0,5…1,7 м от уровня пола. Его монтируют и подключают только после окончания монтажа и проверки электрических приборов, являющихся нагрузкой.
Чтобы защитить нагрузку от коротких замыканий и возможного превышения мощности в ее цепях обязательно установите перед реле автоматический выключатель (АВ). Его следует подключить в разрыв фазному проводу (схема 2). АВ рассчитывают на номинальный ток нагрузки соответствующего реле. Людей от поражения током утечки предохранит устройство защитного отключения (УЗО) (см. схему 2).
Порядок работ при подключении реле тока:
- Зафиксируйте устройство на DIN-рейку.
- Подведите к нему все провода.
- Сделайте их подключение в соответствии с паспортом реле.
ВНИМАНИЕ: Категорически запрещено применять реле тока при защите электрооборудования, имеющего запитку от сетей с модифицированной синусоидой либо бесперебойного источника питания с выходным напряжением несинусоидальной формы.
Продолжительная (свыше 5 минут) эксплуатация с такими источниками напряжения ведет к повреждениям реле тока и отнесению таких поломок к не гарантийным случаям.
Клеммные соединения реле тока рассчитаны на провода с токопроводящей жилой сечением до 16 мм2. Эта величина зависит от тока, потребляемого нагрузкой. Чтобы снизить нагрузку на клеммы, предпочтительнее применять жилы из относительно мягких материалов. Все провода зачищают от изоляции на длину 10 ± 0,5 мм. Большая величина может привести к возникновению короткого замыкания, а меньшая — делает электрическое соединение менее надежным. Предпочтительнее использовать кабельные наконечники. Открутите винты клемм и вставьте в них зачищенные жилы. Зажмите винт с усилием 2,4 Н•м с помощью отвертки с лезвием шириной до 6 мм. Недостаточное усилие делает контакт слабым и заставит провода с клеммами излишне нагреваться, а перетяжка приведет к повреждению клемм и проводов. Жало отвертки шире 6 мм может сломать клеммы и привести к снятию реле с гарантии.
Оцените новость:
Поделиться:
Как правильно подключить реле контроля напряжения?
Автор:
Сергей Куртов
Время прочтения: 5 мин
Дата публикации: 27-01-2023
Рейтинг статьи: (2)
Содержание
Реле контроля напряжения (РКН или отсекатель напряжения) — это устройство защиты, которое отключает работающее от сети оборудования при ненормальных значениях входного напряжения. Это позволяет избежать выхода электрооборудования из строя при аварийных ситуациях на линиях электропередач или подстанции. Реле напряжения является наиболее доступным решением, предлагая защиту за цену, которая может быть в 10 и более раз ниже аналогичного по мощности стабилизатора. Значит ли это, что реле — устройство неэффективное?
Разница между реле напряжения и стабилизатором
Стабилизатор напряжения служит для поддержания выхода на уровне 220/380В путем компенсации просадок и всплесков, возникающих в электросети.
Разброс цен на стабилизаторы огромен из-за различий в конструкции. Стабилизация позволяет добиться корректной работы чувствительной техники даже при сетевых колебаниях, а также защиты от лавинообразных скачков и просадок путем аварийного отключения.
А что делает отсекатель? Отсекатель перенял лишь часть функций стабилизатора, а именно — возможность обесточить нагрузку в случаях резких и опасных скачков в сети. таким образом, мы можем сделать вывод, что реле напряжения не предназначено для обеспечения корректной работы чувствительной техники в нестабильной сети, так как не поддерживает стабильные 220/380В, однако надежно защитит электрооборудование от действительно опасных перепадов.
Как работает реле контроля напряжения
Как уже упоминалось выше, данный прибор является простым отсекателем наподобие обычного автомата, который срабатывает при определенных обстоятельствах. Обстоятельствами в данном случае является слишком низкое или высокое напряжение.
Функционально конструкцию прибора можно разделить на два узла: контроллер и силовая часть.
Роль силовой части, очевидно, играет электромагнитное реле. Непрерывно измеряя поступающее напряжение, контроллер сравнивает его с заданными в программе значениями. Как правило, при выходе за нижний порог отсчитывается задержка, чтобы избежать ложных отключений при кратковременных коммутационных возмущениях. По верхнему пределу задержка обычно исчисляется десятками миллисекунд, чтобы не допустить воздействия на оборудование в результате всплеска.
Такая нехитрая и доступная схема защиты работает надежно и безотказно. Вероятность выхода оборудования из строя от всплеска в результате аварийной ситуации стремится к нулю.
Как подключается реле напряжения
А теперь рассмотрим, как правильно подключить реле контроля напряжения. Способ подключения зависит от типа РКН.
Начнем со стандартных реле напряжения, которые предназначены для клеммного подключения и монтажа на 35мм DIN-рейку. Подавляющее большинство реле относится именно к такому типу. Устройство следует подключить в правильном месте.
Очевидно, что этим местом должен быть разрыв между счетчиком и вводным автоматом. Таким образом, защита будет распространяться на все автоматы, то есть на весь объект (дом, квартира, муниципальное учреждение). Также можно включать РКН в разрыв между счетчиком и непосредственно группой автоматов. В случае с однофазным реле контроля напряжения на вход приходит фаза и ноль, а на выход — только фаза. Именно она и будет разрываться в случае нарушения рабочего диапазона по напряжению. Объяснять, как подключить трехфазное реле напряжения, излишне, так как просто напросто количество выходных фаз увеличивается втрое.
Когда требуется защитить мощного потребителя (обычно это касается промышленности), не обязательно пропускать высокие токи через контакты реле. Со временем на контактах может появиться нагар и оно рано или поздно залипнет. В таком случае нагрузку можно питать через контактор, а выход РКН “повесить” на катушку этого контактора. Таким образом, срабатывание реле будет приводить к обесточиванию катушки и контактор будет разомкнут.
Еще стоит разобрать довольно популярный для квартир вариант — реле контроля напряжения с подключением в розетку. Когда мощность реле не превышает 3,5 кВа, нет смысла устанавливать его на DIN-рейку в электрощите, так как мощности хватит ровно на одну розетку. Поэтому РКН на 3,5 кВа и ниже выполняются в виде компактного прибора, включаемого непосредственно в розетку. Это превосходное решение, если Вы желаете, чтобы при скачках напряжения выключались только определенные электроприборы, а не все оборудование в доме/квартире
Настраиваемые возможности РКН
Любое реле напряжения имеет базовый или расширенный настраиваемый функционал. К базовым настройкам относятся три параметра: верхний и нижний предел, при котором отключается нагрузка, а также время задержки повторного включения. Последнее особенно актуально для холодильной техники и прочего электрооборудования с компрессором в своем составе. Выставляются настройки при помощи потенциометров, либо кнопок управления.
К расширенным возможностям можно отнести защиту по температуре и дополнительные настройки, позволяющие выставить задержки на срабатывание, максимальный ток нагрузки и прочие параметры.
Также пользователи часто интересуются реле контроля напряжения с поддержкой Wi-Fi. Такие реле можно контролировать и настраивать через приложение на смартфоне, находясь в любой точке мира.
В большинстве случаев заводские параметры реле напряжения отлично подходят для бытовой нагрузки, однако данные не учитывают специфику конкретной техники, которую Вы хотите защитить. В таком случае полезно ознакомиться с инструкцией по эксплуатации не только для правильного подключения, но и для ознакомления с возможностями РКН и тонкой настройки параметров.
Как подключить реле в цепи: Типы реле и их использование | Блог Advanced PCB Design
Эстафеты — обычное дело в нашем доме. Нет, это не та эстафета, где настоящий спортсмен бежит очень быстро и передает эстафету следующему очень быстрому спортсмену. Вместо этого наши эстафеты имеют немного другой формат и происходят почти ежедневно.
«Я не хочу мыть посудомоечную машину! Ее очередь накрывать на стол.
Я променяю уборку пылесосом на кормление кота». Мы никогда не знаем, кто выиграет эти эстафеты, но наблюдать за передачей просто потрясающе.
При проектировании печатных плат мы никогда не отказываемся от возможности выполнить задание. Сегодня мы рассмотрим реле и, более конкретно, как подключить реле в цепь.
Назад к основам: реле цепи
Реле варьируются от электромагнитных и герконовых до полупроводниковых, гибридных и тепловых реле. Стандартное электромагнитное реле переменного или постоянного тока состоит из электромагнита, который получает электрический сигнал и преобразует его в механическое действие переключателя, который размыкает и замыкает цепь. Герконовое реле состоит из пары магнитных полос (герконов), запаянных в стеклянную трубку. Приложение магнитного поля к катушке заставляет язычки действовать как исполнительный механизм и контактный нож во время переключения.
Любое повышение температуры окружающей среды выше предела вызывает переключение контактов теплового реле из одного положения в другое, поскольку оно защищает двигатель или другое устройство от состояния перегрузки.
Реле применяются в бытовой электронике, промышленном оборудовании, панелях управления, медицинском и научном оборудовании, коммуникационном оборудовании и транспорте. Потребительские устройства, начиная от сотовых телефонов и заканчивая печами и кухонными плитами, включают реле как часть схемы управления. В автомобильной промышленности реле управляют дверями, автоматическими тормозными системами, гидроусилителем руля, электрическими стеклоподъемниками и люком в крыше. Конвейерные ленты, лифты и подъемники также зависят от реле.
Мы можем классифицировать реле по контактам, типу монтажа, конструкции или функции. В зависимости от приложения реле могут либо использовать контакты, либо не иметь контактов.
Например, формы контактов для электромагнитных реле включают однополюсные однопозиционные, двухполюсные однопозиционные и двухполюсные двухпозиционные реле.
Электромагнитное реле в работе
Для некоторых типов плат могут потребоваться реле дискретного монтажа или реле поверхностного монтажа. Что касается конструкции, в некоторых приложениях могут использоваться герметичные реле, в то время как в других требуются реле защиты от потока. Односторонние реле включаются или выключаются после получения входного сигнала. Напротив, фиксирующие реле остаются включенными или выключенными после получения входного сигнала.
Электромеханические и герконовые реле
Электромеханические и герконовые реле, используемые для переключения резистивных и индуктивных нагрузок для управления питанием систем управления. Реле монтируются непосредственно на печатную плату и подходят для компактного стандартного блока реле.
Герконовые реле состоят из катушки, намотанной на герметичную стеклянную трубку, содержащую герконы и контакты. Подача питания на катушку герконового реле формирует магнитное поле, которое заставляет язычки двигаться и замыкать контакты. Учитывая тип конструкции, герконовые реле имеют длительный механический и электрический срок службы и быстрое время переключения в диапазоне от 0,45 до 1,00 мкс.
Твердотельные реле для монтажа на печатной плате
Коммерческие и промышленные приложения, такие как профессиональное пищевое оборудование, медицинское оборудование и системы возобновляемой энергии, требуют устройств с меньшими габаритами и часто требуют реле, сконструированных в корпусах с одним или двумя входами.
Решение о подключении реле к печатной плате зависит от условий эксплуатации, конструкции и типа монтажа. Условия, в том числе ток нагрузки, импульсный ток, воздушный поток и температура окружающей среды, влияют на размер и расстояние между твердотельными реле. Твердотельное реле, монтируемое на печатной плате, которое пропускает ток нагрузки пять ампер и рассеивает примерно пять ватт мощности, требует дополнительного расстояния из-за необходимости отвода тепла. Без разделения на 30 мил и более тепло от одного твердотельного реле влияет на работу второго твердотельного реле.
Негерметизированные, герметизированные реле и реле защиты от флюса
При монтаже электромагнитных реле на печатную плату проверьте, является ли реле негерметизированным, герметизированным или реле защиты от флюса. Поскольку в негерметизированном реле отсутствует какая-либо защита от проникновения флюса или чистящих растворителей во внутренний механизм, реле требуют ручной пайки и не выдерживают очистки погружением. При монтаже негерметизированного реле отделите клеммы от поверхности печатной платы и расположите контакты подальше от основания.
Герметичные реле предотвращают проникновение флюса и чистящих растворителей в корпус реле. Как и в случае герметичных реле, конструкция реле защиты от флюса предотвращает попадание флюса в корпус реле. Реле защиты от флюса наносят припой непосредственно на печатную плату и не выдерживают очистки погружением.
Штыревые клеммы реле
Еще один шаг для подключения реле к печатной плате охватывает штыревые клеммы и конфигурацию реле.
Стандартный подход, показанный в таблице, идентифицирует клеммы электромагнитных реле.
Терминал | Описание терминала |
_КАТУШКА | Один конец катушки – напряжение подключается к клемме для подачи питания на катушку |
КАТУШКА | |
НЕТ – нормально открытый | Подключается к устройству, на которое подается питание от реле, когда на катушку подается достаточное напряжение для подачи питания. Устройство остается выключенным, когда на реле не подается питание, и включается, когда реле получает питание. |
НЗ – нормально закрытый | Терминал подключается к устройству для питания, когда реле не получает питания. |
Устройство остается включенным, когда на реле не подается питание, и выключается, когда реле получает питание.
Герконовое реле имеет положительную и отрицательную клеммы. Твердотельные реле имеют входные клеммы, клеммы нагрузки и выходную клемму. Тепловые реле, включенные последовательно с двигателем, имеют две клеммы.
Требования к конструкции печатной платы для электромагнитных реле
Спрос на компактные устройства подтолкнул к разработке электромагнитных реле меньшего размера, которые припаиваются непосредственно к печатной плате. Даже при наличии реле меньшего размера физический процесс монтажа реле требует внимания к пайке, нагреву и промывке. Если внутренний механизм электромагнитного реле деформируется, реле не будет работать должным образом. Производители рекомендуют для монтажа реле стеклоэпоксидные или бумажно-эпоксидные материалы для печатных плат и толщину 1,6 миллиметра. Реле на печатных платах требуют стандартной толщины проводника 35 мкм и 70 мкм.
Знание того, как работают реле, может сильно повлиять на возможность их использования. При проектировании печатной платы размещайте реле подальше от трансформаторов, полупроводников и других устройств, выделяющих тепло. Механическая конструкция продукта также должна защищать реле от ударов или вибрации. Установите реле таким образом, чтобы любой удар или вибрация распространялись под прямым углом к направлению работы якоря реле.
Набор инструментов для проектирования Cadence может превратить любую компоновку или аналитическую функцию, необходимую для проектирования вашей схемы, в простой процесс. Allegro PCB Designer от Cadence, безусловно, может предоставить вам все необходимые функции и инструменты для любого уровня проектирования.
Если вы хотите узнать больше о том, какое решение у Cadence есть для вас, обратитесь к нам и нашей команде экспертов.
Решения Cadence PCB — это комплексный инструмент для проектирования от начала до конца, позволяющий быстро и эффективно создавать продукты.
Cadence позволяет пользователям точно сократить циклы проектирования и передать их в производство с помощью современного отраслевого стандарта IPC-2581.
Подпишитесь на LinkedIn Посетите вебсайт Больше контента от Cadence PCB Solutions
УЗНАТЬ БОЛЬШЕКак эффективно подключить реле
Различные электрические устройства используют реле. Вы можете найти реле в предметах повседневного обихода, таких как лампы. Автомобильная промышленность также использует реле, чтобы заставить автомобиль работать должным образом. Когда дело доходит до реле, вам не нужно быть профессионалом. Чтобы не навредить себе и не повредить свои устройства, следует знать, как правильно подключить реле.
Временами вы можете расстраиваться, когда не знаете, как что-то работает. В этой статье мы рассмотрим основные реле, что они делают, как они работают и как вы можете подключить их к источнику питания.
1. Как работает реле?
Источник: https://en.wikipedia.org/wiki/Relay#/media/File:Kontakt.svg
(Схема работы реле) 3 9004 9000 переключающие устройства, позволяющие размыкать и замыкать электрическую цепь. Они управляют одной электрической цепью, размыкая и замыкая контакты в другой цепи. Они коммутируют меньшие токи в цепи управления и обычно не используются для управления энергоемкими устройствами, за исключением, возможно, небольших двигателей. Через катушку реле протекает ток, и создается магнитное поле. Это поле притягивает рычаг и изменяет контакты переключателя.
В этом видео показано, как работает реле при подключении.
2. Различные типы реле
Здесь мы рассмотрим различные типы реле, которые вы можете приобрести.
Электромеханические реле работают от электричества, что помогает изолировать цепи или батареи. Эти реле полезны для управления питанием систем управления, поскольку они помогают контролировать потребляющие энергию нагрузки, такие как резистивные и индуктивные нагрузки.
Герконовые реле управляют одним или несколькими герконами. Они запечатаны в длинную узкую стеклянную трубку, чтобы контакты были защищены от коррозии. Это реле следует использовать для коммутационных приложений, требующих низкого и стабильного сопротивления контакта. Когда вы подаете питание на катушку герконового реле, вы создаете магнитное поле. Это поле вызывает смещение реле и замыкание контактов.
Пара реле
Solid State относится к классу переключателей на основе полупроводниковых устройств. Реле устанавливаются на печатные платы. Вы часто найдете твердотельные реле в коммерческих и промышленных приложениях, таких как пищевое оборудование.
Четыре модуля твердотельных реле
Негерметичное реле не имеет никакой защиты от проникновения флюса или чистящих растворителей в корпус реле. Во-первых, вы должны отсоединить клеммы от поверхности печатной платы, чтобы установить негерметизированное реле.
Ни флюс, ни чистящие растворы не могут повредить корпус герметичных реле. На печатной плате вы найдете припаянное реле защиты от флюса, и его не почистить методом погружения.
Использование реле защиты и распределительного устройства среднего давления
четырехконтактные реле управляют только одной цепью, тогда как пятиконтактные реле управляют двумя цепями одновременно.
3.1 Какова полярность и напряжение реле?
При выборе электромеханических и полупроводниковых реле необходимо учитывать полярность реле и номинальное напряжение.
Другими словами, нужно проверить напряжение реле. Если этого не сделать, можно сжечь реле, и оно не будет работать. Вы можете обнаружить, что некоторые реле имеют широкий диапазон напряжения. Вы можете обнаружить, что некоторые цепи переменного тока могут выдерживать напряжение до 250 В.
3.2 Клеммы реле: как они пронумерованы?
Ниже мы покажем вам, как работают номера клемм реле в зависимости от типа реле.
Электрохимическое реле
Часто имеется печатная схема с нарисованными на ней буквами A1+ и A2-, которую можно найти сбоку реле рядом с двумя сегментами, соединяющими квадрат.
Герконовое реле
Компания Reed часто использует только два провода или штифта. Это выходная или силовая цепи. В этом реле нет катушек или электроники, а значит, у них нет номеров.
Твердотельное реле
На твердотельных реле часто можно встретить цифры 4- и 3+. Когда есть трехфазная цепь, вы также можете найти 1 ~ и 2 ~.

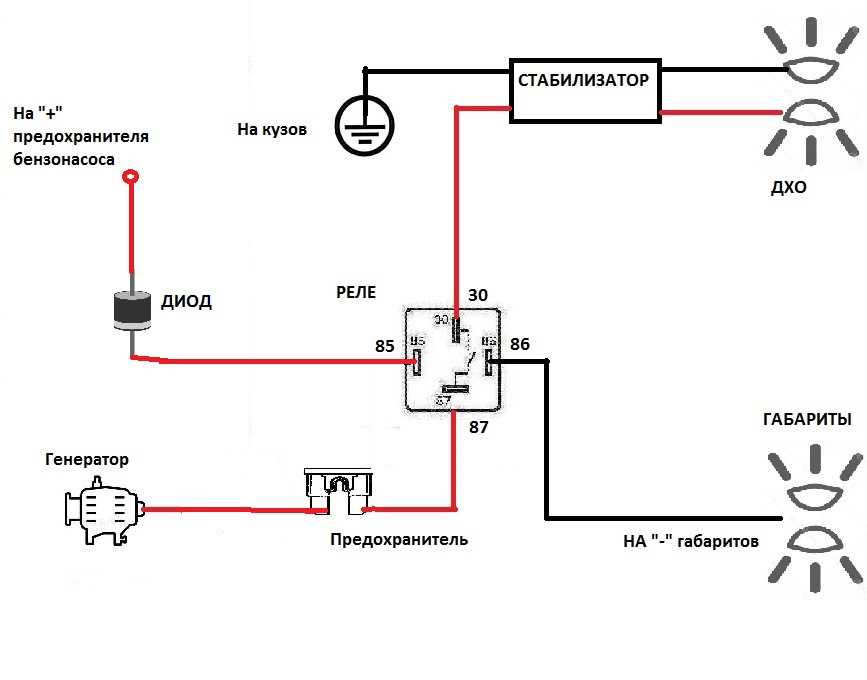

4. Типовой способ подключения реле
Электрическое реле
К настоящему времени вы должны лучше понимать, какое реле у вас есть. Ниже приведен основной способ подключения реле. Этот метод работает для реле 9 В, реле 5-6 В, автомобильного реле и т.
д.
Шаг первый
Поверните реле на бок, чтобы вы могли видеть рисунок сбоку. На картинке указаны номера катушек реле. Проверьте и убедитесь, что вы знаете свои требования к питанию.
Шаг второй
Реле электрического переключателя подключено к правильной базе и клемме реле
.
Шаг третий
Возьмите провод и поместите положительный контакт в гнездо A1, а отрицательный – в разъем A2. Убедитесь, что провод размещен на правильной клемме реле. Вы можете аккуратно припаять провода к правильному штырьку клеммы. Вы часто обнаружите, что ваши контакты GPIO будут управлять схемой управления.
Шаг четвертый
Проверка релейной защиты современного электрического устройства
Включите питание реле и убедитесь, что реле работает. Если он не включается, возможно, у вас короткое замыкание в проводке; вы не правильно подключили провода.
Шаг пятый
Затем вы можете подключить реле к объекту, который вы хотите включить. Подключите релейный терминал к открытому слоту в вашем реле к открытому слоту в вашей базе. Помните, что вы можете определить, какие слоты открыты, а какие закрыты, прочитав схему. Затем выход вы поместите в слот с закрытой схемой.
Step six
Source: https://en.wikipedia.org/wiki/Relay#/media/File:Relay_symbols.svg
Circuit symbols of relays
Поместите реле в базу. База позволит вам использовать реле для включения объекта, например лампочки. Теперь ваше реле будет работать как выключатель для вашей силовой цепи. Если вы не используете свое реле, контрольный переключатель должен выдерживать полный ток установленной лампочки. Сохраняйте простоту схемы.
5. Часто задаваемые вопросы о подключении реле Какая нумерация имеет основание или основу?
Нумерация, которая отображается в реле, также будет отображаться в базе соединений.
В кабинах управления предусмотрено место для расширения реле в будущем.
Первая цифра указывает на группу, а вторая цифра указывает на контакт. Например:
11-контакт инвертора
12-замкнутый контакт
14-разомкнутый контакт
Обычно, когда реле находится в состоянии покоя, цепь замыкается путем проталкивания тока через подвижную пластину, соединенную контактами. Этот контакт известен как закрытый контакт. Открытый контакт — это когда стационарный контакт отделяется от точки контакта, которая движется.
Есть ли ограничение на количество «групп контактов» в электромеханическом реле?
Вы можете быстро определить, сколько групп контактов имеет ваше электромеханическое реле. Электромеханические реле имеют две или три группы контактов в зависимости от того, какой тип вы покупаете.
