с какими лампами работает, схемы, управление

Освещение у нас в домах становится все более сложным. Часто оно имеет несколько уровней — многоуровневое освещение теперь почти норма. А еще стало популярным использовать регулировку яркости света. Это, конечно, удобно — задавать тот уровень освещения, который необходим в конкретное время. Часто реализуют это при помощи диммеров. Это небольшие устройства, которые позволяют регулировать яркость свечения ламп. Хотя это и не единственное решение. Например, на стадии ремонта можно распланировать освещение так, что регулировать яркость ламп просто не будет необходимости. Но использование светорегуляторов проще, если ремонт далеко позади, а хочется иметь возможность изменять освещение. Вот тогда и используют эти устройства. О том, какие бывают светорегуляторы, как подключить диммер вместо старого выключателя или «поставить его с нуля» и поговорим дальше.

Содержание статьи

• 1 Виды диммеров
• 2 Принцип работы
  • 2. 1 Современные виды
• 3 Что лучше: специальный регулятор для светодиодных ламп или диммируемые модели
• 4 Виды корпуса и способа управления
• 5 Как подключить диммер: схемы, способы
  • 5.1 Подключаем выключатель с диммером
  • 5.2 Последовательно с выключателем
  • 5.3 Подключить лампочку через диммер
  • 5.4 Со светодиодными лампами и лентами

Виды диммеров

Часто используются осветительные приборы разного типа: лампы накаливания — обычные и галогенные, светодиодные лампы и ленты, лампы дневного света и экономки. Иногда в одном помещении присутствует несколько типов ламп. Но вот в чем проблема: под разные типы ламп требуются различные типы светорегуляторов. Есть, конечно, универсальные диммеры, но стоимость их высока.

Диммеры отличаются не только по внешнему виду, но и по типу ламп, с которыми они работают

Итак, первоначально надо купить нужный диммер. Это важно, так как далеко не все регуляторы, которые хорошо работают с обычными лампочками накаливания, могут регулировать экономки или светодиодные лампы. Давайте разбираться какими бывают диммеры и как их выбрать. Они отличаются по типу нагрузки:

• Для ламп накаливания, включая галогенные, работающие от 220 В.
• Галогенные лампы постоянного тока (электронный трансформатор на 12 В).
• Для светодиодных и люминесцентных ламп со стандартным патроном.
• Универсальные.

Это схема регулятора яркости для галогенных ламп на 12 В

То есть, сначала покупаете лампу, затем под тип используемых лампочек подбираете диммер. Причем, необходимо учитывать еще и потребляемую мощность. По мощности диммеры бывают следующих типов:

• Небольшой мощности — от 200 Вт до 1000 Вт. Очень часто совмещены с выключателем, но могут быть и в виде отдельного устройства. Второй тип устанавливается в такой же подрозетник, как и обычный выключатель.
• Мощные — выше 1000 В обычно монтируются в электрическом щите, устанавливаются на DIN- рейку, но в быту используются редко. Разве что для регулирования мощности ТЭНов и другой подобной нагрузки.

Схема диммера на тиристоре — для обычных ламп и индуктивной нагрузки (не для емкостной, к которым относятся почти все лампы со встроенными преобразователями тока)

При выборе мощности димера, следует предусмотреть запас в 20-30%. В таком случае компоненты устройства будут работать в оптимальном режиме, что продлит срок эксплуатации. При работе «на грани» или с перегрузкой, диммеры быстро выходят из строя — через пару лет. Если в сети часто скачет напряжение, это еще усугубляет ситуацию. Так что «запас» у светорегулятора по мощности должен быть. После того как выбрали тип, можно думать, как подключить диммер.

Принцип работы

Чтобы уменьшить яркость свечения лампы, надо понизить напряжение, которое на нее подается. Самые первые светорегуляторы использовали для этого переменное сопротивление — реостат. Решение далеко не идеальное, так как впустую расходовалось очень много энергии. Электрическая энергия преобразовывалась в тепловую, а ее надо было рассеивать. Именно поэтому первые диммеры имели большие размеры — надо было отводить тепло от реостата. К плюсам такого решения можно отнести то, что нагрузка была резистивного типа, без всяких наводок и помех.

Чуть позже стали использовать регулируемый автотрансформатор. Потерь электроэнергии минимум, нагрузка тоже «нормального типа», но стоимость высокая, размеры — большие. В быту они так и не использовались, применялись для освещения студий — весили пару килограммов и стоили полторы сотни долларов.

Благодаря тиристорам, появились простые и экономичные схемы.

Простая схема светорегулятора на тиристоре

Современные виды

Современные диммеры построены на полупроводниковых приборах — симисторах и транзисторах. Значительная часть устройств сделана на симисторах. Это электронный ключ, который открывается при появлении короткого импульса на базе, а отключается, когда напряжение становится нулевым. В диммерах, которые управляют лампами 220 В, отключение происходит автоматически, 100 раз в секунду. В сети с переменным напряжением 50 Гц, именно столько раз питание переходит через нулевую отметку. С такими диммерами совместимы только лампы накаливания — обычные и галогеновые, причем галогентки должны быть на 220 В.

Кроме ограничений по типу управляемых ламп, недостатком светорегуляторов этого типа являются помехи, которые возникают при включении/выключении помех. Помехи влияют на чувствительные электронные приборы, на устройства, которые используют радиочастоты. Именно такие проблемы могут возникать после установки дешевых диммеров. В более дорогие встраивается защиты — на входе ставятся фильтры (обычно LC-типа).

Схема универсального диммера для всех типов ламп

Для использования со светодиодными лампами и «экономками» диммеры делают на основе ШИМ-модуляторов и МОР-транзисторов. С таким светорегулятором совместимы любые светодиоды, так как питание они подают заниженного уровня, а частота его очень велика — около 300 Гц, что нашим глазом не регистрируется, для светодиода никоим образом некритично. Единственный недостаток диммеров с ШИМ-контроллером — цена.

Что лучше: специальный регулятор для светодиодных ламп или диммируемые модели

Предположим, что регулятор света у вас стоял и успешно работал с лампами накаливания. Вы решили сэкономить — поставить светодиодные или люминесцентные лампы, но они со старым регулятором не работают. Иногда приходит идея купить диммируемые лампы, а регулятор не менять. Оно вроде понятно — лампочки проще вкрутить, чем думать, как подключить диммер. Но есть у этого решения большой мину — диммируемые лампы дорогие и есть далеко не везде. И еще — на малом напряжении диммируемые, все-таки, могут моргать или попросту гаснуть. Так что, если ламп достаточно много, возможно стоит купить «специальный» диммер для светодиодных ламп, а сами лампочки поставить любые — лишь бы не давали стробоскопического эффекта. Если посчитать, это может оказаться более выгодно.

Схема диммера для светодиодных ламп (без трансформатора на железном сердечнике)

Заменить старую модель на новую, труда не составит. Разве что вы купите диммеры Legrand. Они очень надежны, хорошо работают, но корпус имеют другой. Под них нужна специальная коробка. Можно попытаться поставить в «стандартную» для нас, но внешний вид при такой установке до ума довести тяжело — надо чем-то закрыть пустоты по краям.

Виды корпуса и способа управления

По способу монтажа диммеры есть совмещенные с выключателем, в отдельном корпусе и в щитовом исполнении. Если говорить о регулировании света, то обычно ставят совмещенные — выключатель и диммер в одном корпусе.

По способу регулирования диммеры бывают:

Какой из типов вы брать — ваше дело, но цена на диммируемые выключатели, управляющие лампами одного типа, зависит от способа регулирования. Самые дорогие — сенсорные, акустические и радиоуправляемые. Более бюджетные — роторные и клавишные.

По количеству обслуживаемых светильников (или групп светильников) светорегуляторы могут быть одинарными, двойными, тройными

Если говорить о диммерах, встроенных в выключатель, то большая часть их одноклавишные. Есть и модели на две клавиши, в каждой из которых вмонтирован свой светорегулятор. В этом случае разные контуры (разные части люстры) регулируются независимо друг от друга. После того как определились с выбором, надо решить, как подключить диммер.

Как подключить диммер: схемы, способы

Вызывать электрика для установки диммера совсем не обязательно. В его подключении ничего сложного нет. Понадобится только отвертка. Как и на обычный выключатель, на совмещенный со светорегулятором, заводится фазный провод. Если у вас разводка проводки сделана под «обычные» выключатели, их просто заменяем на регулируемые.

Вообще, установка выключателя с диммером даже проще чем обычного. У них зажимы для проводов выведены на задней крышке. Зажимы, обычно «под винт». То есть, откручиваем немного винт (на пару оборотов), вставляем зачищенный от изоляции проводник, затягиваем винт. Зачищаем изоляцию так, чтобы винт упирался в медь. Но длина оголенного проводника не должна быть слишком большой — нельзя чтобы из контакта торчал голый провод.

Как подключить диммер. Все даже проще, чем с обычным выключателем

Единственное о чем надо помнить — перед тем как подключить диммер, отключите питание. Выключаем автоматы в щите или выкручиваем пробки — у кого что. И не забудьте оповестить домашних — вдруг кто-то не в курсе, что вы работаете и могут включить питание.

Подключаем выключатель с диммером

Если вы заменяете обычный выключатель на диммируемый, проблем вообще никаких. Схемы подключения диммера и выключателя ничем не отличается. Сравнивайте сколько угодно. Все один в один. Только надписи на картинках разные.

Схема подключения диммера с выключателем: все точно так же как с обычным

Все так же на выключатель/светорегулятор заводится фаза, а нейтраль и земля идут напрямую на светильник. Если у вас стоит выключатель, разобрали его, вынули из подрозетника, открутили провода, прикрутили в том же порядке проводники к диммеру, установили его на место, закрепили. Все.

Не изменяется ничего и если вы хотите подключить диммер вместо проходного выключателя. Находите модели проходных переключателей с возможностью регулирования яркости, и просто ставите его вместо старого, сохраняя порядок подключения проводов.

Последовательно с выключателем

Если диммер — отдельное устройство, его можно и установить отдельно. Это может быть удобным в спальне. Выключатель располагают возле двери, а регулятор яркости света ставят рядом с кроватью. Удобно — нет необходимости вставать чтобы сделать свет ярче или создать более уютную обстановку. Правда, в этом случае будет удобнее поставить два проходных выключателя. Тогда чтобы выключить свет тоже не надо будет вставать. И в этом случае тот выключатель, что возле кровати, тоже лучше взять с диммером, или поставить отдельное устройство — после выключателя.

Как подключить диммер после выключателя

Несколько слов пояснения к схеме. Провод нарисован один, так как второй — нулевой — идет к светильнику напрямую. На выключатель или на диммер заводится только и исключительно фаза. Так что провод, который пришел с выключателя, заводим на вход светорегулятора, а с его выхода провод тянем к светильнику.

Подключить лампочку через диммер

Если вы хотите подключить обычную лампочку через светорегулятор. Это, кстати, можно провернуть с обычной настольной лампой — вместо или вместе с обычной кнопкой установить регулятор яркости. По сути, мы реализуем ту же схему, что представлены в предыдущем пункте. Надо установить регулятор яркости лампы в разрез одного из проводов. Обращаем внимание — только одного из двух.

Диммер на шнуре к лампе

Для этого шнур питания разрезаем, концы зачищаем. Два конца от двух кусков кабеля сращиваем, изолируем. Другие два конца — те, которые остались свободны — подключаем к гнездам регулятора. Если найдете специальную модель, которая устанавливается на шнур, предварительно придется снять крышку. Но ничего сложного в этом нет — там либо два шурупа, либо две (или больше) защелки. Внутри вы найдете все те же два разъема под провода. После их подсоединения можно проверять работу.

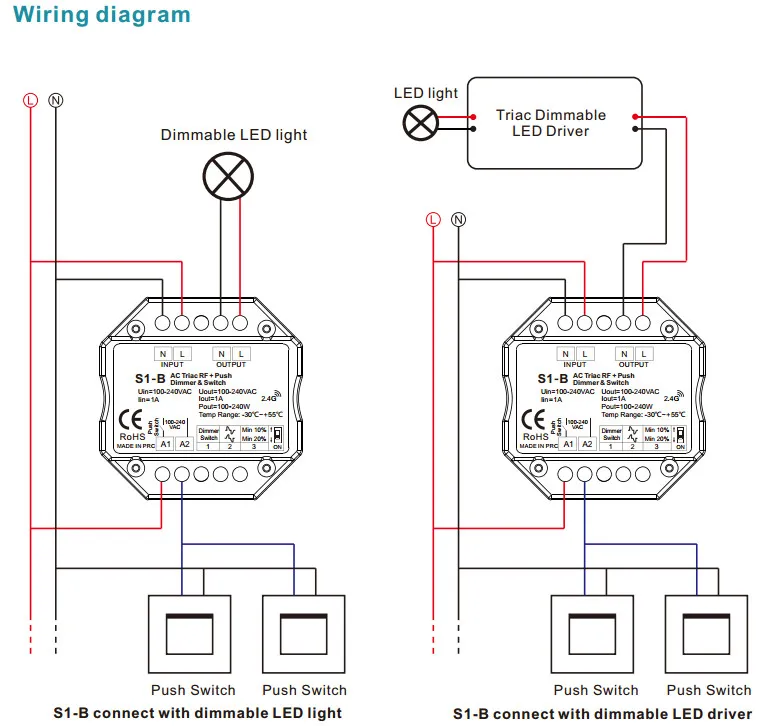

Со светодиодными лампами и лентами

Если светодиодные лампы питаются от пониженного постоянного напряжения, диммер надо ставить до преобразователя. Стандартные регуляторы интенсивности освещения рассчитаны на работу с переменным напряжением. Поэтому фазу заводят сначала на светорегулятор, затем подают ее на преобразователь. В этом случае провод нейтрали тоже напрямую подается на преобразователь.

Как включить LED лампу постоянного тока через диммер

Есть и второй способ подключения диммера к светодиодам. Если вы купите регулятор яркости, который работает от постоянного напряжения, его надо будет ставить после преобразователя. И неважно, дальше пойдет питание на лампы или на ленты. Зависит это от параметров регулятора яркости освещения.

Если регулятор яркости рассчитан на постоянное напряжение, его ставят после преобразователя

В случае подключения светодиодных лент, также обязательно учитывать мощность регулируемой нагрузки. Она не должна превышать максимально допустимую для диммера. В идеале должна быть меньше хотя бы на четверть.

Как правило, мощность блоков питания значительно ниже, чем диммера. Подключить к нему получается только две-три ленты по 5 метров, если они дают мощное свечение. Ставить на каждый усилитель по регулятору света не всегда разумно. Если есть желание отдельно регулировать разные части освещения (подсветку разных уровней, например) — пожалуйста. Но если это один контур подсветки потолка, например, имеет смысл одновременно регулировать все ленты. Потому что двумя отдельными, вы точно тон в тон не попадете.

Как подключить диммер: установка светорегулятора для светодиодных лент с усилителем

Чтобы решить эту проблему, ставят дополнительный блок питания и усилитель. Диммер на 12 В или на 24 В в зависимости от типа лент. Он один, но регулирует и ленты, которые подключены к нему, и те, что подключены к усилителю. При выборе модели снова-таки надо посчитать мощности (не забывайте про усилитель).

схемы подключения и инструкция по монтажу (100 фото)

• Для придания интерьеру оригинальности или создания более уютной, комфортной обстановки может потребоваться регулировка интенсивности света. В этих целях требуется подключение диммера. А как это сделать правильно, мы расскажем в статье.

Назначение устройства

Диммер представляет собой приспособление, которое в бытовых условиях позволяет регулировать яркость свечения лампочек или температуру нагревательных приборов. Наиболее эффективным считается их применение при регулировке свечения обычных лап накаливания.

Благодаря их действию, подаваемое напряжение может меняться в пределах от 0% до 100%. Это позволяет продлить время службы ламп. А вот с источниками питания трансформаторного или импульсного типа они не применяются, поскольку это приведет к поломке приборов.

Подключение диммера, например legrand, позволяет качественно управлять яркостью. Но при этом многие устройства наделены дополнительными опциями:

• запланированное таймером выключение света;
• возможность автоматически включать/выключать лампы без участия и присутствия человека;
• управление хлопками или голосом;
• регулирование светового потока на расстоянии;
• выбор оптимального режима свечения;
• подключение к «умным» системам.

Разновидности устройств

Состав и качество элементной базы влияет на характеристики диммеров. В зависимости от этого параметра выделяют:

Реостатные – дешевый вариант с низким КПД, высоким уровнем нагрева и потребностью в системе охлаждения. Это неэффективные экземпляры для дома, выпуск которых прекращен.

Электронные с использованием симисторов, транзисторов и тиристоров – недорогой вариант, который, однако, создает помехи работе чувствительных приборов.

Автотрансформаторные – дорогие и качественные аналоги. Но при этом они достаточно массивны.

Важно ориентироваться не столько на тип диммера, сколько на допустимую нагрузку и характеристики ламп, которые к нему можно подключить.

В зависимости от способа установки выделяют:

• модульные, которые ставятся в щитке и могут использоваться с лампами накаливания и галогенками при наличии понижающего трансформатора;
• конструкции на шнуре для регулирования света от осветительных приборов с лампочками накаливания;

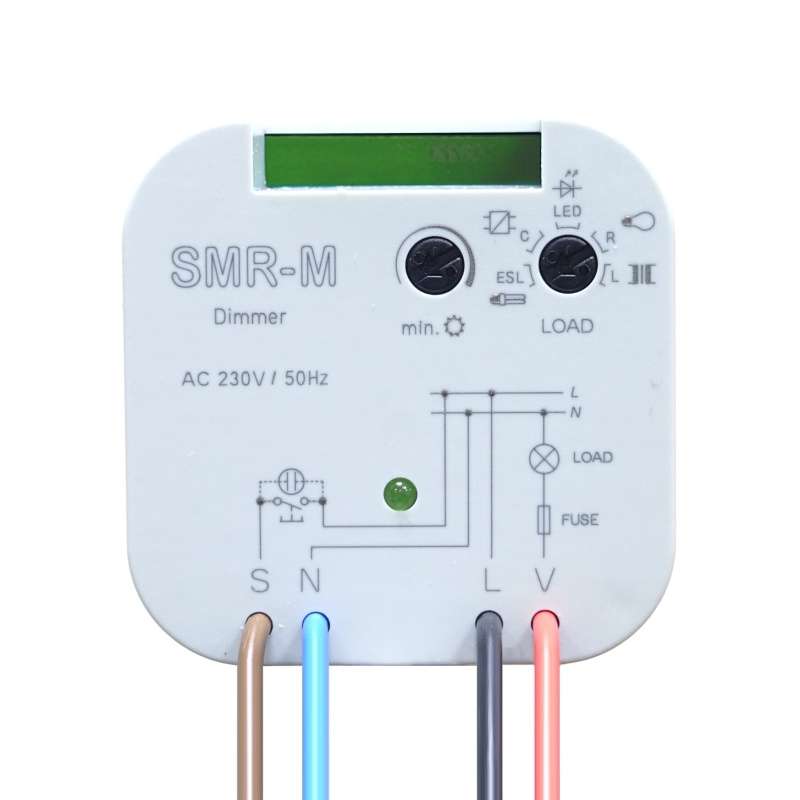

• монтирующиеся в монтажную ячейку и допускающие подключение дополнительно сетодиодных и галогенных ламп
• моноблочный – ставится вместо выключателя или в аналогичную коробку.

Моноблоки имеют разные способы управления потоком. Это могут быть поворотные, нажимные, поворотно-нажимные и сенсорные модели. Они присоединяются в разрыв цепи фазного типа, как это показано на фото подключения диммера. Совместимость с типами ламп может быть разной и указывается на корпусе устройств.

Варианты подключения

Прежде чем производить монтаж устройства, нужно определиться с наиболее подходящим вариантом обустройства проводки. Сейчас популярно использование моноблока. Можно использовать диммер как самостоятельный элемент управления или совместно с обычным выключателем:

Стандартная схема подключения диммера предполагает, что он ставится на разрыв фазы. Ноль и заземление проводятся напрямую к осветительному прибору.

Использование в сочетании с выключателем, который ставится у входной двери для стандартного замыкания/размыкания цепи. А вот диммер монтируется в удобном месте, например возле кровати в спальне или у рабочего стола в кабинете. Схематически сначала в разрыв фазы ставится выключатель, а уже после него – светорегулятор.

Двойной контроль обеспечивается установкой двух диммеров в разных местах помещения, если оно чересчур просторное. Соединять устройства следует при помощи перемычек. Также можно применять один светорегулятор, но с несколькими проходными выключателями.

Подключение светодиодных ламп и лент. Диммер присоединяется на фазный провод, но его выход направляется на контроллер, к которому подводится ноль. От контроллера провода идут на светильник.

Особенности монтажа

При наличии заранее подготовленной штробы и подведенной проводки, подключение не отличается сложностью. Оно аналогично монтажу обычного выключателя. Сначала необходимо отключить в квартире электричество. Затем крепится монтажная коробка. Жилы соответствующих проводков подключаются к соответствующим клеммам, а корпус вставляется в ячейку.

Чтобы фиксаторы закрепились, нужно открутить прижимные винтики сбоку. Затем ставится декоративная окантовка, затягивается гайка и ставится колесико.

Требования при эксплуатации

При использовании диммеров следует учитывать несколько важных моментов:

• Выбирать диммер надо в соответствии с типом используемых ламп.
• Наименьшее значение мощности светильника с лампой накаливания – 40 Вт.
• Светорегулятор следует использовать с осторожностью при высоких температурах в помещении – более 25 градусов;
• Используемые люминесцентные лампы должны иметь возможность эксплуатации в режиме диммирования.
• Мощность светорегулирующего устройства должна быть больше суммарной мощности всех подключаемых точек.
• Не допускается одновременная работа через диммер приборов емкостного и индуктивного типа.

Подключение диммеров своими руками не составит особых сложностей при правильном выборе подходящего устройства. А в процессе эксплуатации обеспечивается удобство и комфорт пре регулировании яркости свечения и управлении освещением в доме.

Фото процесса подключения диммера

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Электропроводка в деревянном доме
• Точечные светильники
• Подключение люминесцентных ламп
• Магнитный пускатель
• Освещение участка
• Подключение светильника
• Соединение проводов
• Скрытая электропроводка
• Электрозвонок
• Сечение провода
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Замена электропроводки
• Датчик движения для включения света
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме
• Штробление стен

Как установить диммер — освещение своими руками

Как установить диммер за несколько простых шагов

Привет, самодельщики! Поговорим о диммерах. Помимо потрясающего стиля и возможностей создания настроения, переход на диммерный выключатель — отличный способ сэкономить энергию и продлить срок службы ваших лампочек. Кроме того, диммерные выключатели позволяют вам получить именно то освещение, которое вы хотите для своего помещения, позволяя вам регулировать атмосферу по своему усмотрению.

Вам может быть интересно узнать, можно ли установить диммер самостоятельно, и ответ — да! Следуйте инструкциям, и мы ответим на некоторые из наиболее распространенных вопросов о диммерных переключателях и предоставим пошаговые инструкции по установке.



Выбор правильного переключателя

Прежде всего, нам нужно убедиться, что вы выбрали правильный переключатель.

Какой выключатель вам понадобится — с нейтральным проводом или без нейтрального провода — зависит от того, есть ли в вашем доме нейтральная проводка. Чтобы получить представление, проверьте, в каком году был построен ваш дом. Если он был построен в середине 1980-х или позже, он, вероятно, имеет нейтральные провода. Дома, построенные ранее, обычно не имеют нейтральных проводов, а это означает, что вам понадобится выключатель без нейтрального провода.

Если вы не уверены, есть ли у вас нейтральная проводка или нет, вы можете проверить распределительную коробку на задней стороне выключателя света в вашем доме, выполнив следующие действия:

Примечание: Вам понадобится отвертка с плоской головкой.

1.) Отключите питание выключателя, который вы заменяете.

2.) Подтвердите отсутствие питания в цепи, включив и выключив переключатель.

3.) Снимите настенную панель существующего выключателя, отвинтив ее.

4.) Отвинтите существующий выключатель от распределительной коробки и медленно вытащите его из стены.

5.) Не отсоединяйте провода от выключателя. Сфотографируйте проводку для справки.

6.) Если вы видите белый провод или их группу, значит у вас в доме нулевой провод. Вы должны увидеть четыре провода, подключенные к существующему коммутатору.

• Черный/красный провод (нагрузка) — этот провод обычно черного/красного цвета. Он идет от одного терминала на вашем существующем выключателе к вашему светильнику.
• Черный провод (линия) — этот провод выходит из распределительной коробки и подключается к клемме существующего выключателя.
• Белый провод (нейтральный) — Этот провод обычно белого цвета и соединяет нейтральные провода вашего светильника, распределительной коробки и существующего выключателя.
• Зеленый или медный провод (заземление) — этот провод обычно зеленого цвета или медный. Он выходит из вашей распределительной коробки и подключается к клемме на коммутаторе. В старых домах этого может не быть.

7. ) Если к существующему выключателю не подключены белые провода, возможно, они свернуты в жгут в задней части распределительной коробки. Попробуйте вытащить провода сзади и посмотреть, не найдете ли вы пучок белых проводов. Это ваши нейтральные провода.

8.) Поместите переключатель обратно в соединительную коробку и закрепите все винты. Убедитесь, что все провода аккуратно вставлены в распределительную коробку. После установки коммутатора обратно на стену поместите его на настенную пластину и закрепите ее винтами.

9.) Включите питание на автоматическом выключателе и проверьте, подается ли питание на выключатель.

Если вы все еще не уверены, есть ли в вашем доме нейтральная проводка, обратитесь за помощью к лицензированному электрику.



В чем разница между проводными и беспроводными коммутаторами?

Обычные проводные выключатели освещения представляют собой постоянно подключенный элемент управления, который размыкает и замыкает электрическую цепь, позволяя электрическому току течь от источника питания к светильникам и приборам. Если в вашем световом коробе есть провода, вам лучше выбрать проводной вариант. Проводные выключатели — отличное решение, которое сделает ваши традиционные лампочки умными!

Беспроводные выключатели света можно разместить на любой стене в вашем доме для удобного использования света. Беспроводной приемник/передатчик подключается к электрической цепи и устанавливается в электрическую коробку в вашем доме. Если в вашем световом коробе нет проводов или если вы хотите добавить еще один выключатель для света, вы можете просто снять его и приклеить куда угодно.



Могу ли я установить диммер для любого типа освещения?

Вам нужно будет проверить, какой свет подключен к существующему выключателю. Пока лампочка регулируется, она должна быть совместима с диммерным выключателем. Диммерный переключатель можно установить в любом месте, где уже установлен существующий переключатель включения/выключения. У нас есть диммерные переключатели для новых домов с нейтральным проводом (построенных в середине 19 века). 80-х годов или позже) и дома без нейтрального провода (построенные до середины 1980-х годов).

ПРИМЕЧАНИЕ для домов без нейтрального провода: Если вы устанавливаете диммер без нейтрального провода, вам может понадобиться переходник для лампы. Удобно, что адаптер лампы уже включен в комплект поставки без нулевого провода. Чтобы узнать, требуется ли адаптер лампы, как указано выше, проверьте тип света, который будет подключен к диммеру, который скоро будет установлен. Если лампа диммируется, она должна быть совместима с диммером. Эта удобная таблица поможет:

Как установить адаптер лампы?

Если вы обнаружите, что для вашей установки требуется адаптер лампы, установка довольно проста. Просто:

1.) Накрутите адаптер лампы на основание лампы.

2.) Вкрутите лампочку в светильник.

ПРИМЕЧАНИЕ. Для каждого выключателя требуется только один адаптер для ламп, даже если в цепи несколько лампочек. При установке в утопленном баллоне вам может потребоваться отрегулировать глубину утопленного баллона, чтобы лампа находилась заподлицо.



Что делать, если адаптер лампы не подходит к моей лампе или светильнику?

Хорошие новости! У вас все еще есть другие варианты:

• Замените свои лампы на лампы накаливания, галогенные или светодиодные лампы с регулируемой яркостью, которые соответствуют требованиям минимальной нагрузки 15 Вт. Просмотрите список совместимых ламп с помощью нашего инструмента поиска ламп.
• Установите наш адаптер для светильника на фактический светильник на потолке. Чтобы получить инструкции по установке и узнать, где можно приобрести адаптер крепления (приобретается отдельно), обратитесь в службу поддержки клиентов по телефону 1-844-302-29.43.



Должен ли мой дом иметь заземляющий провод?

Если вы устанавливаете проводной выключатель, то да, в вашем доме должен быть провод заземления.

Если в вашем доме нет провода заземления, вместо него можно установить беспроводной диммер.



Что нужно для установки?

При покупке одного из наших проводных переключателей Cync в комплект поставки входят:

• Диммерный переключатель
• Настенная пластина
• 4 проволочные гайки
• 2 длинных крепежных винта с крестообразным шлицем
• 4 коротких крепежных винта с крестообразным шлицем
• A Адаптер лампы (только без переключателей нейтрали)
• Этикетки для проводов

Для выполнения работы вам потребуются следующие инструменты:

• Крестообразная отвертка
• Отвертка с плоской головкой
• Бесконтактный тестер напряжения
• Инструмент для зачистки проводов
• Рулетка
• Плоскогубцы с тонкими губками (дополнительно, но удобно)



Какие меры предосторожности необходимо принять перед снятием старого переключателя?

Любому самодеятельному мастеру следует знать, что безопасность имеет первостепенное значение. Следуйте нашим указаниям безопасно и внимательно, чтобы убедиться, что установка идет по плану. Теперь давайте займемся этим!

1.) Подойдите к своему выключателю и отключите цепь, которая питает ваш выключатель.

2.) Проверьте, есть ли питание на фонаре, включив и выключив его перед началом работы.

3.) Не отключайте эту цепь на время работы.

Примечание: Убедитесь, что вы чувствуете себя комфортно на работе, тщательно подготовившись. Вы всегда можете вызвать электрика для выполнения установки, но если вы хотите сделать это самостоятельно, мы расскажем вам все, что вам нужно знать!



СОВМЕСТИМОСТЬ

! ВАЖНОЕ ЗАМЕЧАНИЕ О ТРЕХПРОВОДНОЙ ЭЛЕКТРОПРОВОДКЕ:

Некоторые светильники имеют один настенный выключатель, а другие управляются двумя или более настенными выключателями (например, лестничные светильники, у которых выключатель находится как вверху, так и внизу лестницы). Если ваши светильники имеют более одного переключателя (называемого 3-позиционным), мы создали обучающие видеоролики о том, как установить и включить эту функцию. Для трехстороннего управления требуется два проводных переключателя Cync или один проводной и один беспроводный переключатель.

• Cync 4-проводная (нейтральный провод) 3-сторонняя установка
• Cync 3-проводная (без нейтрали) 3-сторонняя установка



Пошаговые инструкции по установке

Приняв меры предосторожности, отключив питание, можно приступать к установке. Ниже вы найдете пошаговые инструкции как для 3-проводной (без нейтрали), так и для 4-проводной (нейтральной) установки. Мы предполагаем, что установка займет около 30 минут. Вы также можете следовать нашему видеогиду по установке:

• Установка Cync 4-Wire (нейтральный провод)
• Установка Cync 3-Wire (без нейтрального провода)

Теперь приступим к инструкции по установке проводного переключателя!



Шаг 1. Отключите питание!

Прежде чем что-либо делать, убедитесь, что вы выключили питание, следуя приведенным выше инструкциям.



Шаг 2. Снимите старый выключатель

1.) Безопасно снимите лицевую панель с существующего выключателя освещения.

2.) Сняв крышку, используйте бесконтактный тестер напряжения и проведите им вокруг черных проводов в распределительной коробке, чтобы убедиться, что ни один из проводов не находится под напряжением.

• Это важно для того, чтобы вы могли проверить наличие потенциально горячих проводов, прежде чем прикасаться к ним.
• Если в одном блоке находится несколько коммутаторов, проверьте и их.

3.) Удалите крепежные винты над и под переключателем.

4.) Вытащите весь выключатель, чтобы было легче добраться до проводов в распределительной коробке, и сфотографируйте проводку для справки.

5.) Используйте этикетки для проводов, чтобы отметить провода, подключенные к коммутатору. Эти провода нужны для подключения к новому коммутатору.

ПРИМЕЧАНИЕ. Для 4-проводной установки (требуется нейтраль) необходимы нейтральный провод и провод заземления. Если у вас нет ни одного из проводов, Cync Smart Switch несовместим.

Для 3-проводной установки (нейтраль не требуется) требуется провод заземления. Если у вас нет этого провода, Cync Smart Switch несовместим.

6.) Ослабьте гайки проводов и отцепите провода, чтобы отсоединить их.

7.) На конце ваших проводов должно быть примерно от 3/8 до 5/8 дюйма медного провода. Если у вас меньше, зачистите провод с помощью инструмента для зачистки проводов.



Шаг 3. Подсоедините провода

В этом разделе мы опишем инструкции для 4-проводной (нейтраль) и 3-проводной (без нейтрали) установки. Найдите свой тип установки ниже, чтобы получить пошаговые инструкции по подключению.

Для Neutral / 4-проводных интеллектуальных переключателей и диммеров , подсоедините провода с помощью гаек для проводов в следующем порядке: ) провод от стены.

2.) Подсоедините черный линейный провод от выключателя к линейному (черная метка) проводу от стены.

3.) Соедините красный провод нагрузки от выключателя с нагрузкой (красная метка) от стены.

4.) Соедините провод заземления (зеленый) на выключателе с проводом заземления (зеленая метка) от стены.

5.) Закройте 3-ходовой/многоходовой тросик (если применимо). Для настройки 3-позиционного переключателя посетите сайт cyncsupport.gelighting.com.

Внимание: Неправильное подключение заземляющего провода от стены к заземляющему проводу на выключателе может привести к повреждению изделия.

Для без нейтрали / 3-проводных интеллектуальных переключателей и диммеров подключите провода в следующем порядке:

Примечание. Оба черных провода на выключателе взаимозаменяемы и могут быть подключены либо к нагрузке, либо к линейному проводу от стены.

1.) Подсоедините первый провод линии/нагрузки (черный) на выключателе к проводу линии или нагрузки (черная метка) от стены.

2.) Подсоедините второй провод линии/нагрузки (черный) на выключателе к проводу линии или нагрузки (черная метка) от стены.

3.) Соедините провод заземления (зеленый) на выключателе с проводом заземления (зеленая метка) от стены.

4.) Закройте 3-ходовой/многоходовой тросик (если применимо). Для настройки 3-позиционного переключателя посетите сайт cyncsupport.gelighting.com.

Внимание: Неправильное подключение заземляющего провода от стены к заземляющему проводу на выключателе может привести к повреждению изделия.

5.) Закройте нулевой провод от стены (если применимо). Нейтральный провод не требуется для работы этого переключателя.

Шаг 4. Вставьте провода в настенную коробку

1.) Аккуратно вставьте провода обратно в коробку, повернув переключатель так, как показано на рисунке ниже.

Шаг 5. Закрепите коммутатор

1.) С помощью отвертки Phillips и прилагаемых винтов закрепите коммутатор на стене до уровня и заподлицо.

2.) Привинтите кронштейн настенной панели, затем защелкните крышку лицевой панели на кронштейне.

Примечание: Если вы используете существующую настенную пластину, вам может потребоваться заменить имеющиеся винты настенной пластины на прилагаемые короткие винты.



Шаг 6. Снова включите питание

1.) После того, как переключатель закреплен и лицевая панель установлена, снова включите питание на блоке автоматического выключателя.

2.) Световое кольцо будет мигать синим, показывая, что устройство правильно подключено и находится в режиме настройки. Нажмите любую кнопку на переключателе, чтобы включить режим настройки, если режим настройки истек.



Устранение неполадок:

Светодиодный индикатор или световое кольцо будут мигать синим, пока переключатель не будет добавлен в приложение Cync.

Светодиодный индикатор не загорится при неправильном подключении или если цепь переключателя не соответствует указанным требованиям к нагрузке.



Если свет не включается:

1.) Убедитесь, что переключатель воздушного зазора нажат.

2.) Убедитесь, что питание переключателя включено на прерывателе.

3.) Отключите питание на выключателе, вернитесь к выключателю и убедитесь, что провода надежно и правильно подключены в соответствии с руководством по установке.



Если свет мигает, периодически отключается питание или не выключается полностью:

1. ) Обязательно выберите правильный тип лампы в приложении Cync.

2.) Для установки может потребоваться адаптер лампы/светильника или лампа другого типа.

Посетите сайт cyncsupport.gelighting.com, чтобы узнать больше об устранении неполадок.



Поздравляем! Вы завершили установку Smart Switch. Далее,

1.) Загрузите приложение Cync

2.) Добавьте Smart Switch в приложение Cync

3.) Настройте голосового помощника Google Assistant или Amazon Alexa (дополнительно)

Чтобы включить вашего голосового помощника, подключите голосового помощника Google Assistant или Amazon Alexa к приложению Cync. Затем попробуйте такие команды, как:

• Alexa, выключите гостиную.
• Алекса, включи спальню.
• Алекса, включи кухню на 50%.
• Эй, Google, включи свет.
• Эй, Google, доброе утро.
• Привет, Google, я ухожу.

Мы очень рады, что вы наслаждаетесь экономией энергии и улучшенной атмосферой.

Если у вас есть дополнительные вопросы, проконсультируйтесь с лицензированным электриком или свяжитесь со службой поддержки для получения дополнительных советов по освещению и вдохновения!

Как установить однополюсный диммерный выключатель света

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также более 13 лет дает советы по благоустройству дома.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 29.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

В этой статье

• Диммерные выключатели и светодиодные лампочки

• Установка диммера

• Вопросы безопасности

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Диммерный переключатель — это выключатель света, который регулирует подачу электроэнергии к осветительному прибору с помощью диска, ползунка или какого-либо другого элемента управления, управляющего внутренней схемой. Переключатель может включать свет, выключать его или устанавливать освещение в промежуточном диапазоне яркости.

Установка диммера помогает экономить энергию и создает расслабляющую атмосферу в любой комнате. Для большинства самодельщиков довольно простой задачей является установка однополюсного диммерного выключателя, который управляет светильником с помощью одного настенного выключателя. Существуют также трехпозиционные диммеры, предназначенные для управления освещением с двух точек выключателя, но обычно они работают и для однополюсных установок. Большинство новых диммеров также работают со всеми типами ламп (лампы накаливания, галогенные или регулируемые люминесцентные люминесцентные лампы и светодиоды).

Диммеры и светодиодные лампочки

Традиционные диммеры были разработаны для стандартных ламп накаливания, и когда устанавливаются новые светодиодные лампочки и осветительные приборы, эти старые диммеры иногда не обеспечивают такой же степени управления освещением. Иногда вы обнаружите, что диапазон затемнения несколько уменьшается или что светодиодные лампы не отключаются при самых низких настройках затемнения. Иногда светодиодные лампы слегка мерцают в сочетании с диммером старого образца.

Чтобы избежать проблем, обязательно купите диммер, предназначенный для использования со светодиодными лампочками и осветительными приборами. Большинство этих диммеров также прекрасно работают со стандартными лампами накаливания. Также убедитесь, что светодиодные лампы подходят для использования с диммерными выключателями. Не все светодиодные лампы диммируются, поэтому проверьте маркировку, чтобы убедиться, что они подходят.

Установка однополюсного диммера

Установка диммера может немного различаться в зависимости от производителя, поэтому всегда читайте инструкции и следуйте их рекомендациям. Однако большинство диммеров будут следовать аналогичному процессу установки.

Вопросы безопасности

Замена стандартного выключателя света диммером — это относительно простой проект «сделай сам», но, как и при любом ремонте электрооборудования, существует вероятность опасного или даже смертельного поражения электрическим током. Этот проект лучше всего подходит для домашнего мастера с некоторым пониманием электрических цепей и опытом аналогичного ремонта. Поскольку проекты по ремонту электрооборудования идут, это относительно легко. Но если вы не уверены в своих силах, лучше вызвать электрика.

Перед работой с любой электропроводкой всегда отключайте питание и проверяйте ток с помощью тестера напряжения.

Предупреждение

Опасно втискивать диммер в коробку, которая слишком мала или слишком заполнена проводами, так как ему требуется некоторое пространство для рассеивания небольшого количества тепла, выделяемого во время использования. Если у вас возникли проблемы с установкой диммера, это признак того, что коробка слишком мала. Изготовитель коммутатора может предложить рекомендации по размеру коробки и допустимому количеству проводных соединений. Если коробка слишком мала, лучше всего, чтобы электрик установил электрическую коробку большего размера.

Смотреть сейчас: Как починить диммерный переключатель с горячим или гудящим звуком

Оборудование/инструменты

• Бесконтактный тестер напряжения
• Инструмент для зачистки проводов
• Кусачки
• Защита глаз
• Отвертки (крестовая и плоская)
• Плоскогубцы с тонкими губками

Материалы

• Однополюсный диммер
• Соединители проводов (проводные гайки)
• Изолента (при необходимости)

Ель / Кевин Норрис

Инструкции

1. Выключить автоматический выключатель

   Найдите автоматический выключатель цепи, управляющей выключателем и светильником, и выключите его. Цепи часто маркируются строителями, электриками или предыдущими домовладельцами. Но не думайте, что маркировка правильная; всегда проверяйте питание после отключения выключателя.

   Хотя опасность невелика, взрывы или искрение возможны всякий раз, когда вы отключаете автоматические выключатели. Поэтому профессиональные электрики обычно надевают защитные очки при включении или выключении автоматических выключателей.

   Ель / Кевин Норрис

2. Снимите крышку переключателя

   С помощью отвертки с плоской головкой осторожно открутите два коротких крепежных винта, которыми внешняя пластина переключателя крепится к существующему переключателю.

   Вы, вероятно, не будете повторно использовать эту пластину для диммера. В большинстве случаев вам нужно будет приобрести специальную пластину, или она может быть включена в комплект переключателя диммера. Тем не менее, вы можете использовать пластину повторно — храните ее до тех пор, пока не убедитесь, что ее можно использовать повторно.

   Ель / Кевин Норрис

3. Снимите крепежные винты переключателя

   Выворачивайте крепежные винты до тех пор, пока переключатель не будет вытащен из электрической коробки. Взяв переключатель за монтажные хомуты, осторожно извлеките его из коробки. Будьте осторожны, чтобы не прикасаться к винтовым клеммам на боковой стороне переключателя или любым проводам.

   Ель / Кевин Норрис

4. Проверка мощности

   Используйте бесконтактный тестер цепи, чтобы проверить каждый провод в коробке на наличие тока. Прикоснитесь наконечником тестера к каждой винтовой клемме переключателя. Если он загорается, значит, идет ток; вам нужно будет вернуться к панели автоматического выключателя и найти правильный выключатель для отключения. Если ток присутствует, тестер загорается всякий раз, когда он находится рядом с проводом под напряжением.

   Если ваш новый диммер находится в многоблочной коробке с другими устройствами, такими как розетка или другие выключатели, в коробке все еще может присутствовать ток, даже если цепь, связанная с вашим выключателем, отключена. Отключите все необходимые выключатели, чтобы убедиться в отсутствии тока.

   Если вы не можете определить, какие выключатели нужно включить, вам нужно выключить главный выключатель, который обесточит весь дом.

   Совет

   Всегда проверяйте работу тестера цепей на проводах, которые, как вы знаете, активны. Для бесконтактного тестера вы можете вставить наконечник в пазы на любой розетке с активной цепью, чтобы убедиться, что инструмент работает правильно.

   Ель / Кевин Норрис

5. Отсоедините провода цепи

   Отсоедините провода цепи, ослабив винтовые клеммы сбоку переключателя и вытащив провода. Если также подключен провод заземления, отсоедините его от зеленого винта заземления. В качестве альтернативы ваш старый переключатель может быть подключен с помощью проволочных гаек. Если это так, просто открутите их и раскрутите провода.

   Если ваш переключатель прикреплен с помощью вставных фитингов на задней панели, вы можете снять их, вставив небольшой гвоздь в прорезь рядом с каждой вставной винтовой клеммой, или просто отрезать их кусачками и заново зачистить. до нужной длины.

   Новый диммерный переключатель будет подсоединен к проводам цепи с помощью проволочных гаек или соединителя проводов другого типа, поэтому, возможно, потребуется выпрямить провода цепи. Расправьте любые петли в медных проводах с помощью острогубцев. Если провода сплющены, надрезаны или повреждены, отрежьте эту часть провода и зачистите 3/4-дюймовую свежую часть.

   Многие новые диммеры больше не имеют клеммных проводов и вместо этого используют винтовые клеммы, которые могут быть похожи на клеммы на переключателе, который вы сняли. Если у вашего диммера нет клеммных проводов, поместите крючок на конец зачищенного провода, оберните винт и затяните винт.

   Ель / Кевин Норрис

6. Подключение диммера

   Присоединение переключателя диммера к проводам цепи, отходящим от коробки, довольно просто, поскольку обычно для этого требуется всего два провода горячей цепи, прикрепляемые к двум проводам горячей цепи на переключателе.

   • Черный провод на диммере подсоединяется к одному из двух черных проводов в коробке.
   • Второй черный (иногда красный) провод на диммере подсоединяется к другому черному проводу в коробке.
   • Зеленый заземляющий провод на переключателе подключается к заземляющему проводу цепи, который обычно представляет собой оголенный медный провод или провод с зеленой изоляцией. Если заземляющий провод цепи был присоединен к металлической коробке в старой установке, заземляющий провод от нового выключателя также может быть присоединен к коробке, поскольку металл обеспечивает соединение с землей цепи.

   Провода цепи и диммерные провода обычно соединяются вместе с помощью проволочной гайки. За разъемом не должно выступать оголенной меди. Если это так, снимите проволочную гайку, отрежьте небольшой кусок проволоки, затем снова прикрепите проволочную гайку.

   Наконечник

   С некоторыми современными электронными диммерами подключение проводки может быть несколько сложнее. Например, они могут потребовать, чтобы вы также установили соединение нейтрального провода с выключателем. Они также могут потребовать, чтобы горячий провод линейной цепи (тот, который входит в коробку от источника питания) был присоединен к определенному выводу провода. Если у вас есть переключатель такого типа, внимательно следуйте инструкциям производителя или обратитесь за профессиональной установкой.

   Ель / Кевин Норрис

7. Крышка от красно-белого полосатого провода

   Если у вашего переключателя есть дополнительный провод (обычно провод с красно-белой полосой), этот провод не нужен для однополюсной установки; он используется только в трехходовых установках. Для однополюсного приложения закройте этот провод проволочной гайкой. Поскольку проволочные гайки имеют тенденцию отрываться от отдельных проводов, обмотайте короткий отрезок изоленты вокруг проволочной гайки и провода, чтобы скрепить их.

   Ель / Кевин Норрис

8. Завершить установку

   Установка диммерного выключателя обратно в электрическую коробку может быть затруднена из-за массы проводов внутри коробки и размера диммерного выключателя.
