Как определить фазу, ноль и заземление самому, подручными средствами?

Любой человек, занимаясь электромонтажными работами у себя дома или просто решивший установить люстру, бра или подключить розетку, обязательно столкнется с вопросом – как определить фазу, ноль и заземление у проводов, в месте монтажа?

В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у вас фазный провод, где нулевой (рабочий ноль), а где заземляющий (защитный ноль). Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным?

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные.

По этой причине, в статье вы не увидите советов — как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.


На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку

и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года, который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый

Защитный ноль (земля или заземление) — желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т.д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет.

Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.



ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ




Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.



 Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная.

Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ



Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.



Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.



Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.







После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.



 — Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.


Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

Соединение проводов в коробе: обзор способов

Разбираемся с соединением проводов в распределительной коробке

Как правильно соединить провода в коробе? Такой вопрос может возникнуть у каждого, кто затеял ремонт, или просто столкнулся с поломкой электрической сети.

Этот торчащий в разные стороны сгусток проводов может вызвать уныние у любого, не очень уверено разбирающегося в электрике. Но, поверьте, в этом нет ничего сложного, и мы максимально доступным языком сейчас расскажем, что делать со всеми этими проводами.

Содержание

• Немного теории
• Виды подключения в распределительной коробке
  • Подключение розетки
  • Подключение выключателя
• Вывод

Немного теории

Прежде всего, давайте разберемся, какие провода у нас имеются в распределительной коробке, и как их правильно определить.

Это даст нам понимание, что с ними делать дальше, и как правильно соединить.

Современная однофазная электрическая сеть, которая применяется в квартирах и домах нашей страны, согласно норм ПУЭ должна быть выполнена тремя проводами. Один из них – фазный, второй – нулевой и третий – защитное заземление.

Цветовое и буквенное обозначение проводников в однофазной сети

Итак:

• Фазный провод , согласно п.1.1.30 ПУЭ, должен быть обозначен желтым, зеленым или красным цветом. Но на практике фазный провод обычно имеет любой цвет, кроме голубого и желто-зеленого.

Определить фазный провод достаточно просто. Для этого достаточно прикоснуться к токопроводящей части провода однополюсным емкостным индикатором (см. Как прозвонить провода: рассмотрим варианты). В народе такой индикатор часто называют «отверткой». Если он засветится, то это фазный провод.

Определение фазного провода

• Нулевой провод инструкция требует обозначать голубым цветом. Определить этот провод немного сложнее, и мы поговорим об этом ниже.
• Провод защитного заземления согласно норм ПУЭ должен иметь желто-зеленый цвет (см. Цвет провода заземления). Если он не обозначен цветовой маркировкой, то определять его придётся методом исключения. То есть, если мы определили фазный и нулевой, то третий провод — это защитное заземление.

Но такую схему имеет только современная электрическая сеть дома или квартиры. Если вам предстоит разобраться с распределительной коробкой, смонтированной еще в советские времена, то здесь все немного проще.

В этом случае, у вас будет только фазный и нулевой провод. В некоторых ситуациях, и современные электрические сети монтируют по устаревшим правилам. Так что, наличие только двух проводов не должно поставить вас в тупик.

Но, к сожалению, далеко не всегда провода имеют цветовую маркировку. Тогда необходимо определить принадлежность провода другими методами. И если с фазным проводом мы уже определились, то для того чтобы отличить нулевой и защитный провод, придётся постараться.

Способ проверки проводов в розетке

Тут существует несколько вариантов. Один из них визуальный. Например, проследить провод и определить: к силовым контактам или к корпусу крепятся искомые провода.

Этот вариант хорошо подходит для открытой проводки. Его следует пробовать перед тем, как уложить провод в короб. Если провод прикреплен к корпусу, то это защитное заземление. Если провод подключается к силовым контактам, то это ноль.

Кстати, давайте остановимся более детально на визуальном осмотре. Обычно у нас имеется два или три соединения с тремя или большим количеством проводов. А также одно или два соединения на два провода.

Давайте разберемся с этими переплетениями. Два или три соединения с большим количеством проводов — это фазный, нулевой и защитный провод. Защитного провода, как мы уже отмечали, может и не быть. Поэтому и скопления проводов может быть только два.

В этом «сгустке», один из проводов является питающим, а остальные отходящие. Обычно количество проводов в этих «сгустках» соответствует количеству подключенных розеток и выключателей (см.  Установка розеток и выключателей своими руками) — плюс один групповой провод.

В данной распределительной коробке подключено две розетки

Теперь, что касается двух проводов, соединенных вместе. Это соединение от выключателя к светильнику. Если в данной комнате имеется только один одноклавишный выключатель, то таких соединений будет одно. Если же имеются другие или двухклавишные выключатели, то и соединений будет количество, соответствующее количеству клавиш.

Если визуально определить принадлежность провода невозможно, то прежде всего, коробка соединительная для проводов должна быть отключена от электрической сети. Сделать это можно отключением автоматических выключателей в квартире.

После этого, следует снять изоляцию с проводов, или обеспечить другой способ прикосновения с токоведущими частями искомых проводов.

Двухполюсный индикатор типа «Контакт»

Далее возможны два варианта:

• Первый вариант — это найти длинный провод и двухполюсный индикатор типа «Контакт». Прикрутить провод к заземляющим контактам розетки. Затем индикатором прикоснуться к другому концу прикрепленного провода, и по очереди к искомым проводникам. При контакте с одним из них, индикатор засветится и подаст звуковой сигнал. Это сигнализирует о том, что это провод защитного заземления.
• Второй вариант — это отключить все провода на одном из искомых соединений. Провода следует развести в разные стороны, дабы обеспечить свободный доступ к ним и исключить их случайное соприкосновение. После этого, включить автоматический выключатель питания квартиры, и включить свет в данной комнате.

Если свет не загорелся, то это, скорее всего, нулевые проводники. Дабы убедиться в этом, по очереди прикоснитесь к проводам индикатором «отверткой». На одном из них индикатор должен засветиться как на фазе. Значит, это нулевой провод светильника.

Если после того, как вы включили свет в комнате, он загорелся, то смело можете вновь отключать автоматический выключатель. Скорее всего, вы «рассыпали» соединения защитного заземления. Для надежности проведите опыт еще раз, но со вторым пучком проводов.

Виды подключения в распределительной коробке

Прежде, чем разбираться как соединить провода в коробе, давайте разберемся, а какие, собственно говоря, бывают виды подключения. Вы удивитесь, но в распределительной коробке возможны лишь два варианта подключения – это подключение розетки, и подключение выключателя.

Конечно, существуют еще варианты подключения импульсных реле, многоламповых люстр, разнообразных датчиков движения и тому подобных устройств, но они встречаются настолько редко, что такие подключения в нашей статье даже не стоит рассматривать.

Подключение розетки

Самым простым видом подключения, является подключение розетки. Оно требует лишь соединить между собой приходящий в коробку групповой провод, и провод, уходящий к розетке.

Но дабы не быть голословными, давайте разберем этот процесс детально:

Отключаем групповые автоматы в распределительном щите	Итак, у нас имеется групповой питающий кабель. Он имеет три жилы. Как мы уже говорили — это фазный, нулевой и защитный провод. Прежде всего, для подключения нам необходимо снять напряжение с него. Для этого следует отключить групповой автомат данного провода, а также остальные автоматы групп, проходящих через данную коробку.
Соединение проводов методом сварки	Разделываем групповой кабель и провод идущий к розетке. При помощи клемм, сварки или пайки, соединяем между собой провода по цветам.
Подключение розетки	Теперь производим подключение непосредственно на розетке. Фазный и нулевой провод подключаем к силовым зажимам, а провод защитного заземления — к заземляющим контактам. Расположения подключения фазного и нулевого провода в розетке не имеет значения. Но обычно стараются придерживаться правила, что справа расположен фазный провод, а слева нулевой.

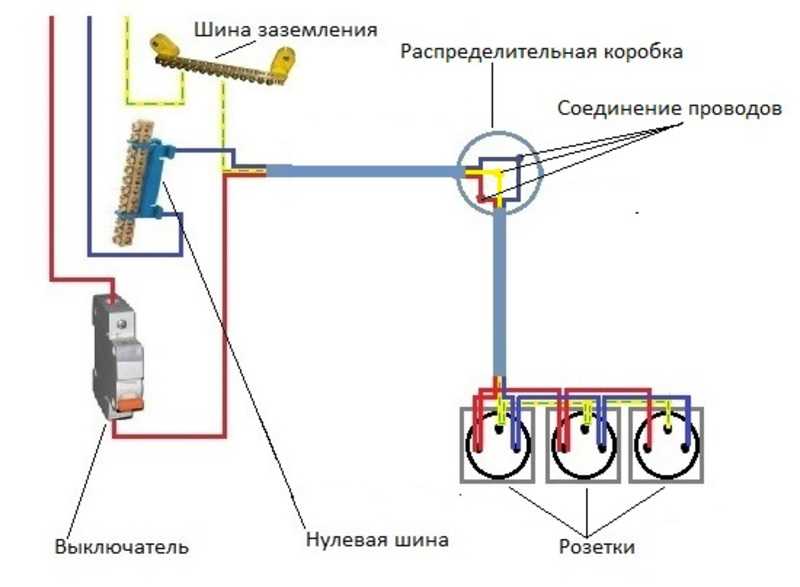

Схема подключения розетки в распределительной коробке	Но бывают ситуации, когда нам, наоборот, необходимо отключить провода поврежденной розетки. В этом случае, нам опять-таки следует снять напряжение, иначе цена ошибки будет велика. Затем определить провод, идущий к нашей розетке. Сделать это обычно можно чисто визуально, определив в какую сторону уходит провод.
«Рассыпаем» провода в распределительной коробке	Если визуально это сделать невозможно, то отключение производится методом проб и ошибок. Пока напряжение на розетку не будет приходить. Для этого поочередно отключаем провода питания розеток от места соединения.

Подключение выключателя

Если же вам необходимо подключить выключатель своими руками, то это немного сложнее. Но ключевое слово здесь немного.

Схема подключения светильника

Итак:

• Главной особенностью подключения выключателя является то, что провод идет не сразу к светильнику, а через выключатель. Поэтому начинается наше подключение именно с него. К фазному проводу групповой сети подключаем провод, идущий к выключателю.

Обратите внимание! Подключаем именно к фазному проводу. Ведь согласно норм ПУЭ, коммутационные аппараты в однофазной сети должны отключать именно фазный провод.

• Подключаем этот провод на выключателе к нижнему силовому контакту. От верхнего силового контакта, провод вновь идет в распределительную коробку. Здесь он подключается к фазному проводу светильника.
• Теперь производим подключение светильника. Фазный провод у нас уже подключен. Осталось подключить нулевой и защитный провод светильника к соответствующим контактам группового провода.

Обратите внимание! К выключателю не подключается провод защитного заземления. Поэтому для подключения выключателя достаточно двух жил провода.

На фото: схема подключения выключателя двумя проводами

• Но это мы привели способ подключения одноклавишного выключателя. Для двух – или трехклавишного выключателя все немного сложнее. В этом случае мы, как и в первом варианте, от группового провода подключаем фазу на ввод выключателя. А вот выводов, как на видео, у нас получается два или три.

Схема подключения двухполюсного выключателя

Все эти вывода мы ведем в распределительную коробку, и уже здесь производим дальнейшее подключение. Если это выключатель одной люстры с несколькими положениями, то подключаем данные проводники к соответствующим контактам люстры.

Если же это питание разных светильников, то от каждого вывода запитываем фазу каждого светильника. Нулевой и защитный провод в этом случае, подключаются как в варианте с одноклавишным выключателем.

Вывод

Надеемся, нам удалось максимально доходчиво объяснить, как соединить в коробке провода. Как видите, в этом нет ничего сложного. Да, процедура немного запутанна, и в ней необходимо разобраться. Все эти: «фазный», «нулевой», «защитный» — сильно путают. Поэтому, для облегчения понимания советуем вам просмотреть приведенные схемы. Они должны снять для вас все вопросы.

Как определить фазу, ноль и землю: инструкция с видео

Необходимость решения этой проблемы может возникнуть при установке розетки, когда к ней подходят немаркированные проводники. В этом случае перед установкой розетки необходимо определить, какой из проводов за что отвечает. Рассмотрим, как определить фазу, ноль и массу индикаторной отверткой, мультиметром, а также подручными средствами.

• Использование индикаторной отвертки
• Двухпроводная сеть
• Трехпроводная сеть
• Определение мультиметром или тестером
• Что еще важно знать?

С помощью индикаторной отвертки

Последовательность действий зависит от того, какая система электропроводки установлена ​​в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Двухпроводная сеть

Такой вариант проводки встречается в старых домах. По современной терминологии эта система имеет обозначение TN-C. Суть его заключается в том, что нулевой рабочий провод, заземляемый на подстанции, совмещает роль защитного заземления (PEN). В системе ИТ также имеется только фазный и рабочий нулевой провод, но в обычных жилых и производственных помещениях он не используется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть есть только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждому из токонесущих проводников, фаза зажигает контрольную лампу, как показано на фото ниже:

Система устарела. На вилке любого современного электроприбора есть три клеммы. Электропроводка должна быть трехпроводной, за исключением группы освещения.

Трехпроводная сеть

В данном варианте в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление идут отдельно от подстанции, где оба соединены с рабочим заземлением. При таком типе проводки определение назначения проводов можно сделать следующим образом:

• в щитке или в распределительной коробке по индикатору определить провод, на котором присутствует фаза;
• два оставшихся — рабочий и защитный ноль (земля), отсоединяем от них по одному проводу на щитке;
• если отключить рабочий ноль, все электрооборудование в квартире перестанет работать, а значит оставшаяся жила — земля, или защитное заземление.

Теперь осталось определить в розетке среди трех проводов, на каком из них фаза, ноль и земля. Если нет возможности подобрать цвет изоляции, определение их функций можно выполнить подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение осуществляется следующим образом. Одной жилой из патрона касаемся фазного провода (фаза уже найдена с помощью индикатора), а второй касается двух оставшихся. Если на панели отключен рабочий ноль, то лампа будет гореть только при подключении к защитному заземлению, и наоборот.

На видео ниже наглядно показано, как определить фазу, ноль и землю с помощью индикаторной отвертки:

Еще одна вариация системы TN — разводка TN-C-S. В этом случае нулевой провод разделяется на рабочий ноль и защитное заземление на вводе в дом. Здесь для определения назначения проводников можно применить последовательность операций, описанную для системы TN-S. Добавлена ​​дополнительная возможность, осмотрев место отрыва PEN, определить, где по сечению жилы в проводе рабочий и защитный ноль (земля).

В случае, если заземление выполнено по системе ТТ, объект (частный дом) имеет собственное заземляющее устройство, от которого осуществляется разводка защитного заземления. В этих условиях, как правило, можно определить фазу, ноль и землю, наблюдая за заземлителем на пути его прокладки.

Определение мультиметром или тестером

Для начала лучше всего определить фазу с помощью отвертки, совмещенной с индикатором. Будем исходить из того, что при наличии в хозяйстве мультиметра индикатор обязательно найдется. В крайнем случае можно сделать следующее. В некоторых случаях может помочь использование мультиметра для определения напряжения между проводом и трубой отопления или водопровода. К сожалению, результат здесь не всегда предсказуем. Чаще всего напряжение между фазой и системой отопления близко к 220 В, в любом случае оно должно быть выше, чем между тем же отоплением и нулем. Картина может измениться, например, если в качестве рабочей площадки вороватый сосед использует трубы отопления.

В трехпроводных цепях мультиметр покажет рабочее напряжение между проводником, к которому приложена фаза, и любым из двух других. Определение того, какой ноль рабочий, а какой заземленный, можно провести по описанной выше методике, то есть путем отключения одного из приходящих нулей на щитке и использования контрольной лампы.

Что еще важно знать?

Иногда определение назначения токонесущих жил может облегчить знание их общепринятой цветовой маркировки:

• Ноль может быть обозначен латинской буквой N. Общепринятый цвет изоляции синий или голубой. Еще один вариант окраски утеплителя – белая полоса на голубом фоне.
• Земельный участок отмечен латиницей PE. В системе заземления, совмещающей функции защитного и рабочего нуля, обозначают PEN. Цвет используемого утеплителя желтый, имеющий одну или две полосы ярко-зеленого оттенка.
• Фаза может обозначаться латинской буквой L или маркироваться как фаза трехфазной электрической сети, то есть А, В или С. Цвет изоляции может быть произвольным, но не повторяющим тех, которые обозначают землю (защитный заземление) или нулевой провод. В большинстве случаев это красный, коричневый или черный цвет.

Полезно знать правила проводки. Это также может помочь определить, где находятся фаза, ноль и земля. Фаза всегда должна приходить на распределительный щит через автоматический выключатель или предохранитель. Нулевая жила может быть смонтирована на шине специальной конструкции, имеющей несколько выводов. В металлических панелях и клеммных коробках старого типа ноль или земля монтировались под гайку болтом, приваренным к корпусу коробки. Эти правила могут облегчить определение функций входящих проводников. Подробнее о том, как определить фазу и ноль без приборов, вы можете из нашей отдельной статьи.

Теперь вы знаете, как определить фазу, ноль и массу мультиметром или индикаторной отверткой. Надеемся, что предоставленные рекомендации помогли Вам решить проблему самостоятельно!

Наверняка вы не знаете:

• Методы определения потребляемой мощности электроприборов
• Что такое чередование фаз
• Как определить сечение кабеля по диаметру жилы

Опубликовано: 03.07.2017 Обновлено: 03.07.2017 Пока без коментариев

Как преобразовать 3 фазы в одну фазу 220 В

Вы хотите преобразовать трехфазное питание в однофазное? Независимо от того, модернизируете ли вы старый блок питания или просто хотите сэкономить энергию в своем доме, это руководство покажет вам, как преобразовать трехфазное питание в однофазное, используя правильную формулу и правильный метод. Попутно вы также узнаете, что такое однофазное питание, а также трехфазное питание. Прочитав эту статью, вы сможете легко и эффективно преобразовать свой блок питания!

Трехфазная сеть переменного тока используется во многих случаях, и большая часть оборудования переменного тока в промышленности использует трехфазную сеть переменного тока (трехфазный четырехпроводный источник питания). А в повседневной жизни большинство используют однофазное питание.

Содержание

Что такое однофазное питание?

Однофазная электроэнергия относится к фазному проводу (широко известному как противопожарный провод) и нулевому проводу формы передачи электроэнергии, при необходимости будет третий провод (заземление), используемый для предотвращения поражения электрическим током.

Если речь идет о бытовом электроснабжении, то лучше всего использовать однофазный тип. Он известен как однофазный, потому что использует один электрический ток во всем диапазоне — от напряжения до частоты. Это означает, что техника работает более эффективно и с меньшей вероятностью выйдет из строя. Чтобы преобразовать вашу трехфазную систему в однофазную, выполните следующие действия: проконсультируйтесь с профессиональным электриком. Они смогут посоветовать вам лучший способ преобразования вашей системы и убедиться, что вы получаете максимальную отдачу от своей однофазной мощности.

Что такое трехфазное питание?

Если вы похожи на большинство домовладельцев, вам, вероятно, в тот или иной момент было интересно узнать о трехфазном питании. Ну, не удивляйтесь больше! Трехфазная мощность — это тип электричества, в котором используются три переменных тока для создания вращающегося магнитного поля. Это создает электричество, которое можно использовать по-разному, в том числе для питания домов и предприятий.

Трехфазное питание в основном используется в качестве источника питания для фазного двигателя, т. е. нагрузки, которую необходимо вращать, поскольку все три фазы трехфазного питания разнесены на 120 градусов и ротор не заклинит. Ротор двигателя состоит из трех наборов катушек, расположенных под углом 120 градусов друг к другу. Генератор вырабатывает энергию переменного тока, поэтому три набора катушек производят переменный ток с разностью фаз 120 градусов. Трехфазное питание означает, что эти три набора токов подключаются к разным приборам как к пожарному проводу, так и к общему нулевому проводу.

Формула преобразования трехфазной системы в однофазную 220 В

Если вы хотите преобразовать трехфазную систему в однофазную, вам необходимо использовать формулу преобразования. Используемая формула выглядит следующим образом: (3–1) x (240–110) = 260v. Итак, если у вас есть трехфазная система, которая в настоящее время работает на 220 В, вам нужно будет преобразовать ее в однофазную, используя приведенную выше формулу. Имейте в виду, что напряжение будет ниже, чем было раньше, поэтому обязательно учитывайте это при принятии решения. Если вы не знаете, как выполнить преобразование, не беспокойтесь — существует множество онлайн-калькуляторов преобразования, которые могут вам помочь.

Как преобразовать 3 фазы в одну фазу 220 В

Когда дело доходит до преобразования 3 фаз в одну фазу 220 В, первый способ, который вы можете сделать, это использовать инвертор (фазовый преобразователь). Инверторы бывают двух типов – непрерывные и импульсные. С непрерывными инверторами питание будет оставаться включенным все время; при переключении инверторов питание отключается через определенные промежутки времени (обычно каждые полчаса). Убедитесь, что вы выбрали правильный инвертор для ваших нужд — импульсные инверторы часто дешевле и хороши для быстрой и простой установки, в то время как инверторы непрерывного действия лучше подходят для долгосрочного использования и более надежны.

Чтобы преобразовать эту мощность в однофазную, вам понадобится блок выключателя и частотно-регулируемый инвертор. Инвертор преобразует трехфазный электрический ток в однофазный электрический ток, что упрощает его использование в домах и на предприятиях. Обязательно проконсультируйтесь с местными властями о правилах безопасности, прежде чем преобразовывать электроэнергию в вашем доме!

солнечный инвертор для перекачки воды

Следующим является Метод подключения : 3-фазное питание состоит из двух фаз — трансформатор с фазной обмоткой будет иметь три провода — по одному на каждую фазу — подключенные к клеммам ввода питания на вашем электрическом щите или коробка прерывателя. Далее определяют количество фаз, присутствующих в электрической цепи. Это делается путем деления количества фаз на два — в результате получается количество проводов в каждой фазе.

Затем найдите, какой провод куда идет на трансформаторе, и подсоедините его к входной клемме питания на электрической панели или блоке выключателя. Наконец, выключите все другие цепи в вашем доме, прежде чем подключать новый бытовой прибор (или свет) к только что преобразованной однофазной цепи!

Второй способ заключается в использовании переключателя для преобразования, то есть в использовании каждой из трех фаз для получения однофазной проводки.

Пример преобразования трехфазного источника питания в однофазный

При преобразовании трехфазного источника питания в однофазный важно сначала определить количество проводных соединений на источнике питания. Это можно узнать, посчитав количество проводов в каждой розетке или вилке на блоке питания. Затем определите, какое проводное соединение соответствует каждой розетке или вилке в электрической цепи вашего дома. Наконец, используйте амперметр и вольтметр, чтобы проверить, какой провод подключен к какой клемме на блоке питания. Если у вас все еще есть проблемы, не стесняйтесь обращаться к электрику за помощью. Когда у вас есть вся необходимая информация, пора начинать!

Часто задаваемые вопросы

Каковы преимущества использования однофазного 220В вместо трехфазного 220В?

Использование однофазной сети 220 В вместо трехфазной сети 220 В для дома или бизнеса дает много преимуществ. Вот некоторые из преимуществ: – Одно из самых больших преимуществ заключается в том, что одна фаза позволяет сэкономить на счетах за электроэнергию. Поскольку одна фаза потребляет меньше энергии, она может снизить общий счет за электроэнергию на 50%. – Еще одним преимуществом является то, что однофазный источник работает тише, чем трехфазный. Поскольку в однофазном распределении электроэнергии не используются трехфазные трансформаторы, вы, скорее всего, будете испытывать меньше шума дома или в офисе. – Наконец, преобразовав вашу текущую трехфазную систему в однофазную, вы также получите преимущества в плане безопасности, поскольку при таком типе распределения питания отсутствует опасность споткнуться.

В чем разница между однофазным и трехфазным электричеством?

В чем разница между однофазным и трехфазным электричеством? Однофазное электричество создается, когда ток течет по одному проводу за раз, а трехфазное электричество создается переменным током по трем проводам. Основное различие между однофазным и трехфазным электричеством заключается в том, что однофазное электричество имеет более высокое напряжение и меньшую длину, чем трехфазное. Кроме того, однофазный сигнал имеет меньший уровень шума, но может быть нестабильным, в то время как трехфазный обеспечивает большую стабильность при меньшем уровне шума.

Как преобразовать 3-фазное питание в однофазное 220 В для моего электроинструмента?

Чтобы преобразовать 3 фазы в однофазные 220 В для вашего электроинструмента, вам понадобится инвертор мощности. Мощность, необходимая для этого преобразования, рассчитывается по следующей формуле: W = (p*F) / (I*R), где W — мощность в ваттах, p — номинальное напряжение вашего инструмента, F — частота вашего инструмента. генератор(ы), а I и R – номинальные значения входного и выходного тока инвертора мощности соответственно.

Как лучше всего преобразовать 3 фазы 220 В в одну фазу 220 В?

На этот вопрос нет универсального ответа, так как лучший способ преобразовать 3-фазное напряжение 220 В в однофазное напряжение 220 В может варьироваться в зависимости от ваших конкретных потребностей и обстоятельств. Тем не менее, один вариант, который может подойти вам, — это преобразователь переменного тока в постоянный. Чтобы убедиться, что ваш преобразователь имеет рейтинг эффективности не менее 85%, важно приобрести его из авторитетного и надежного источника. Кроме того, не забудьте приобрести шнур питания, вилки и инвертор, необходимые для вашей конкретной установки.

Заключение

Если вы хотите преобразовать трехфазное питание в однофазное, то этот блог для вас! В этом посте мы описали шаги, необходимые для преобразования трехфазной мощности в однофазную с использованием формулы преобразования.
