Как правильно проверить аккумулятор с помощью мультиметра

Любой автомобильный аккумулятор считается работоспособным лишь в том случае, если все его рабочие характеристики соответствуют нормируемым значениям. Для их контроля используются самые различные измерительные приборы. Однако при желании проверить АКБ можно и обычным тестером. В этой статье мы ознакомимся с тем, как проверить аккумулятор мультиметром.

Содержание

Что такое мультиметр?

Мультиметр – это многофункциональный прибор универсального типа. Заложенные в этом устройстве возможности позволяют заменять им сразу три измерительных прибора, посредством которых проверяются следующие параметры:

• Сопротивление нагрузки или потребителя.
• Напряжение (постоянное и переменное).
• Силу тока (только постоянную величину).

Посредством обычного мультиметра можно проверить аккумулятор не только по напряжению, но и замерить такой важный показатель, как энергетическая емкость. Последнее возможно лишь в том случае, если пользователь строго придерживается указаний соответствующих методик.

Методы проверки АКБ мультиметром

При проверке АКБ тестером применяются два подхода: измерение его параметров при работающем или при заглушенном двигателе. Рассмотрим каждый из них более подробно.

Как проверить аккумулятор при работающем движке

В этом случае перед тем, как проверить напряжение аккумулятора мультиметром, важно учесть следующие моменты:

• Заводить мотор можно лишь после того, как он будет установлен на ровной площадке и поставлен на ручник.
• После его запуска начинают работать встроенный генератор и регулятор напряжения, подзаряжающие аккумулятор.
• Напряжение на клеммах при запущенном двигателе достигает показаний в 13,5-14,0 Вольт.
• Благодаря электронному регулятору оно поддерживается на уровне, исключающем возможность закипания электролита.

Для определения точного значения напряжения АКБ мультиметром потребуется отключить все «мощные» потребители, включая отопительные приборы, фары и звуковоспроизводящую аппаратуру. Если этого не сделать, то мощности генератора при работе на холостом ходу не будет хватать для поддержания номинального уровня.

В данном случае его пониженное значение можно объяснить следующими причинами:

• Наличие плохого контакта в электрической цепи нагрузки.
• Неисправность встроенного генератора.
• Выход из строя электронного регулятора.

Если результаты измерений удовлетворительны – можно включить потребители энергии, а затем добавить обороты двигателя и повторить замеры напряжения. В ситуации, когда на высоких оборотах оно падает до 13,4 Вольта и ниже – необходима диагностика генераторного агрегата и блока управления.

При неработающем двигателе

При неработающем моторе при измерении напряжения аккумулятора средний показатель должен быть в пределах 12,5-13,0 Вольт. Верхняя граница соответствует 100 % заряду, а нижняя – его зарядке всего лишь на 50 %. Эти измерения проводятся перед поездкой, а не после того, как двигатель был только что заглушен.

Только в этом случае можно получить точную информацию о том, насколько хорошо аккумулятор способен держать заряд.

Условия, в которых проверяется работоспособность АКБ

Перед тем, как проверить аккумулятор автомобиля с помощью мультиметра (с целью определить, в каком он находится состоянии) – потребуется провести подготовительные операции. Для этого сначала следует отсоединить клеммы АКБ и дать ему отстояться примерно 5-6 часов. Затем необходимо подготовить полный комплект инструмента, используемого при проверке. В него входят:

• Сам мультиметр с измерительными щупами.
• Нагрузочная вилка.
• Галогенные лампы (2 штуки).

По завершении подготовительных операций приступают к измерениям, предусмотренным программой проверки аккумулятора мультиметром. В зависимости от полученных показаний принимается решение о необходимости замены или о продолжении эксплуатации данного образца.

По каким параметрам можно проверить аккумулятор мультметром

С помощью мультметра можно проверить следующие характеристические параметры АКБ:

• Его номинальное или рабочее напряжение (оно указывает на качество зарядки).
• Силу тока, отдаваемого в нагрузку в нормальном режиме.
• Энергоемкость.

По номинальному напряжению, измеренному на клеммах прибора, судят о том, насколько хорошо заряжен аккумулятор.

Как проверить заряд аккумулятора

Перед тем, как проверить заряд аккумулятора автомобиля мультиметром – нужно знать, что с помощью этого прибора проверку степени заряда АКБ осуществить невозможно. Оценку можно произвести с помощью нагрузочной вилки, позволяющей оценить зарядку с высокой степенью точности.

Проверка степени зарядки аккумулятора заключается в кратковременном подключении нагрузочной вилки с обязательным соблюдением полярности подсоединения.

До и после коммутации нагрузки нужно измерить напряжение на клеммах АКБ. Перед ее подсоединением оно должно быть в пределах 12,6-13,0 Вольт, а после завершения нагрузочной операции (по истечении пятой секунды) – не менее 10,5 Вольт. Только в этом случае проверяемый аккумулятор считается хорошо заряженным, то есть способным работать под нагрузкой длительное время.

Если в процессе проверки напряжение на клеммах падает ниже 9 Вольт – аккумулятор считается нерабочим и нуждающимся в восстановлении. В этой ситуации рекомендуется побеспокоиться о покупке нового образца АКБ.

О том, как проверить и отрегулировать ток зарядки аккумулятора с помощью мультиметра, вы можете посмотреть в представленном видео-ролике ниже.

Как проверить аккумулятор на ток утечки

У любого аккумулирующего энергию прибора, способного «выдавать» ток во внешнюю нагрузку, возможны утечки. При эксплуатации таких устройств важно следить за тем, чтобы значение этих токов не превышало определенного уровня. Для автомобильных аккумуляторов, в частности, оно не должно быть более 50 мА.

Наличие утечек объясняется тем, что энергия в небольших количествах расходуется на обеспечение током «паразитных» цепей, не предназначенных для рабочих целей. Кроме того, они могут появляться из-за необходимости расхода энергии на поддержание функционирования охранной сигнализации, например.

При превышении «нерабочими» утечками предельного уровня потребуется провести диагностику системы, сопровождающуюся замером величины «паразитных» токов. Для этого необходимо проделать следующие операции в указанной ниже последовательности:

1. Заглушить мотор работающего автомобиля, выключив зажигание.
2. Подождать, пока он полностью остынет (примерно 10-15 минут).
3. Отключить все потребители энергии без исключения.
4. Снять контакт с минусовой клеммы аккумулятора.
5. Перевести указатель режима измерений мультиметра на проверку постоянного тока, а затем выбрать диапазон до 10 Ампер.
6. Соединить красный провод прибора с минусом аккумулятора, а к снятой клемме подключить щуп в черной изоляции.

По показаниям включенного в эту схему тестера можно судить о наличии или отсутствии «паразитных» токов. Таким же образом выясняется и их абсолютная величина.

Способы выявления утечек

Проверить, на каком конкретном участке автомобильной сети образуется утечка, очень просто. Для этого нужно по очереди отключать, а затем вновь подключать предохранители на распределительном щитке. Если при снятии очередного предохраняющего элемента она пропадает (мультиметр показывает «0») – это значит, что именно в этой цепи появляются «паразитные» токи.

Многих пользователей также интересует вопрос о том, а можно ли найти утечку на аккумуляторе без прибора. Для того, чтобы решить эту задачу, потребуется сделать следующее:

1. Отключить все источники света и закрыть дверцу.
2. Заглушить двигатель и открыть капот.
3. Охранную сигнализацию полностью отключить от бортовой сети.

После этого нужно снять подводящий кабель с положительной клеммы и сделать 5-ти минутную выдержку. Затем следует вновь подключить клемму аккумулятора и проследить за видом образующейся при этом искры. Достаточно мощный разряд указывает на то, что утечка присутствует. Небольшое искрение свидетельствует об естественных процессах, происходящих при обрыве и восстановлении электрической цепи (утечки нет).

Ток утечки грязного аккумулятора

В определенных условиях утечка паразитными токами может образовываться из-за сильной загрязненности рабочей поверхности аккумулятора в зоне контактных клемм. Грязь в этих местах нередко скапливается по причине плохого ухода за АКБ, требующего постоянного поддержания в чистоте.

Накапливающиеся со временем грязевые наслоения из масла, испарений электролита и пыли образуют тонкую плену, являющуюся хорошим проводником тока. Именно из-за нее со временем обнаруживаются сильные утечки, приводящие к быстрому разряду АКБ. Устранить это неприятное явление можно очень просто. Для этого достаточно постоянно поддерживать свой аккумулятор в чистом состоянии, регулярно протирая его поверхности ветошью или кусочками мягкой фланелевой ткани.

Измеряем плотность электролита

Проверить плотность электролита аккумулятора с помощью мультиметра можно только одним методом. Он сводится к измерению номинального постоянного напряжения без нагрузки. Такой подход к оценке плотности позволяет быстро установить факт неисправности аккумуляторной батареи.

Таблица степени заряженности АКБ в зависимости от плотности электролита

Степень заряженности (%)	Плотность электролита (г/см³)	Степень разряженности (%)	Напряжение аккумуляторной батареи (В)	Время заряда при 10% от емкости (часы)
100	1,277	0	12,73	Нет необходимости
90	1,258	10	12,62	2
80	1,238	20	12,50	4
70	1,217	30	12,37	6
60	1,195	40	12,24	8
50	1,172	50	12,10	10
40	1,148	60	11,96	13
30	1,124	70	11,81	16
20	1,098	80	11,66	20
10	1,073	90	11,51	24
0	1,06	100	11,4	Сульфатация

О степени заряженности аккумуляторной батареи можно судить по плотности его электролита. Чем плотность ниже, тем сильнее батарея разряжена.

Как проверить емкость аккумулятора

Мы выяснили, что проверить аккумулятор по степени заряда измерительным прибором не только возможно, но и совсем несложно. А вот можно ли проверять емкость аккумулятора мультиметром – с этим вопросом еще следует разобраться. Сделать это удается, если помимо измерительного прибора использовать искусственную нагрузку и часы (таймер).

Суммарная мощность лампочек будет равна 110 Ваттам, а протекающий через них ток составит порядка 8,5-9 Ампер.

Чтобы измерить емкость аккумулятора потребуется проделать следующие действия в приведенной ниже последовательности:

1. Сначала нужно полностью зарядить проверяемый АКБ.
2. Затем следует подключить к клеммам нагрузку и мультиметр, переключатель которого переведен в режим измерения напряжения.
3. При их подключении следует засечь время и дожидаться момента, когда напряжение на клеммах понизится до величины 10,3 Вольта.
4. Определив по часам время снятия этого показания, вычисляем интервал, за который батарея полностью разрядилась.

Пусть он будет равен 6,5 часам. Проверить емкость при наличии этих данных очень просто: нужно умножить полученное время в часах на разрядный ток в амперах. В результате получится энергоемкость батареи в ампер-часах. В нашем случае она имеет значение 6,5х8,5 = 55 А/час.

В ходе эксплуатации всегда следует помнить о том, что автомобильные батареи плохо «переносят» глубокий разряд. Поэтому необходимо постоянно контролировать напряжение на его клеммах, непосредственно связанное с величиной емкости. При обнаружении падения этого показателя ниже 10,3 Вольта потребуется провести контрольную проверку энергоемкости описанным выше способом. По ее завершении обязательно нужно восстановить работоспособность аккумулятора тщательно подобранным зарядным током.

Еще один способ определения емкости аккумулятора — произвести измерения с помощью тестера емкости АКБ.

Тестер емкости аккумулятора

Проверка напряжения

Напряжение на клеммах АКБ – основной показатель его работоспособности и возможности дальнейшей эксплуатации. Перед тем как измерить напряжение на его клеммных контактах – потребуется проделать операции в перечисленном ниже порядке:

1. Сначала подготавливается сам аккумулятор, для чего его поверхности в зоне клемм тщательно протираются ветошью.
2. Затем нужно перевести подготовленный мультиметр в соответствующий режим («напряжение») и перейти к измерению параметра.
3. Далее выбирается предел показаний (для данного случая подойдет «20 Вольт»).

После этого измерительные щупы прибора подсоединятся к соответствующим клеммам АКБ (провод в изоляции красного цвета – к плюсу, а черный –  к минусу). В заключение следует сравнить полученные показания с нормируемыми значениями.

При меньших показаниях АКБ нуждается в подзарядке, для проведения которой потребуется специальное зарядное устройство (ЗУ).

Критерии оценки

При оценке текущего состояния АКБ необходимо исходить из следующих критериев:

• показания напряжения аккумулятора в пределах 12,6-13,0 Вольта указывают на то, что батарея хорошо заряжена и полностью готова к работе;
• значения 12,1-12,4 Вольта – признак того, что аккумулятор заряжен не полностью и нуждается в подзарядке;
• 11,6-12,0 Вольт свидетельствуют о сильном разряде АКБ, который для работы непригоден;
• показания менее 11,0 Вольт означают, что прибор полностью разряжен и нуждается в специальных восстановительных процедурах.

Для реанимации полностью «севшего» аккумулятора потребуется провести ряд восстановительных операций, описанных в соответствующем разделе.

Как проверить ампераж аккумулятора

Чтобы определиться с тем, как проверяется ампераж аккумулятора мультиметром – пользователю потребуется создать специальную нагрузочную цепь. В качестве потребителя могут использоваться либо галогенные лампы, либо специальная нагрузочная вилка.

Для измерения силы тока аккумулятора мультиметром необходимо проделать следующие манипуляции:

1. Переключить мультиметр в режим «Амперы» на пределе 10 А (20А).
2. Подсоединить контрольный щуп прибора красного цвета к плюсовой клемме АКБ, а второй (черный) – к одному из 2-х контактов нагрузки.
3. Второй ее контакт нужно подключить к минусовой клемме аккумулятора.

На его табло высветится показание, соответствующее величине нагрузочного тока.

Проверка внутреннего сопротивления

Воспользовавшись универсальным прибором типа «мультиметр», удается проверить аккумулятор на имеющееся у него внутреннее сопротивление. Для проведения таких измерений также потребуется специальная нагрузка (ее функцию обычно выполняет обыкновенная галогенная лампочка на 60 Ватт с током потребления порядка 5 Ампер.

При пересчете на токовую нагрузку в 5 Ампер соответствующие потери не должны быть более 0,05 Вольта.

Для проверки сопротивления пластин в аккумуляторе мультиметром потребуется проделать следующий ряд операций:

1. Сначала нужно подключить галогенную лампу к клеммам АКБ и дождаться момента, когда она начнет светиться.
2. Сразу вслед за этим потребуется замерить напряжение на клеммах с помощью мультиметра и записать полученное показание.
3. Затем необходимо отсоединить лампу от АКБ и вновь зафиксировать значение напряжения на его клеммах.

На завершающей стадии проверки следует определить разницу между двумя полученными показаниями (без нагрузки и с нагрузкой). Если эта величина не превышает 0,05 Вольта – то проверяемый аккумулятор имеет достаточно низкое сопротивление и не снижает рабочее напряжение. В противном случае придется смириться с тем, что батарея сильно изношена и нуждается в замене.

Проверка аккумулятора

С тем, как проверить напряжение на аккумуляторе мультиметром, можно ознакомиться при просмотре многочисленных видео обзоров, в больших количествах размещенных в Интернете. Кроме того, в них приводится и другая интересующая автолюбителей информация. Просмотрев эти видеоролики, каждый желающий сможет узнать, как измерить силу тока мультиметром, а также каким образом удается определить его рабочую емкость и внутреннее сопротивление. В заключение отметим, что разобраться в том, как проверить зарядку аккумулятора мультиметром совсем несложно. Для этого достаточно следовать тем указаниям и рекомендациям, которые приводятся в данной статье.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Как пользоваться мультиметром | Инструмент и оборудование

Мультиметр – полезное приспособление, при помощи которого можно провести проверку силы тока в цепи, работоспособности того или иного электроприбора, замерить напряжение сети. Перед тем, как будет выполнена первая проверка мультиметром, следует изучить назначение диапазонов на передней панели и правильность подсоединения щупов. И для точных измерений нужно выбрать мультиметр https://sxema. com.ua/g21831308-multimetry

Общая информация

Перед тем, как проверить емкость мультиметром или провести любое другое тестирование, следует разобраться с надписями на его переднем табло. Основные моменты:

• Разъемов для щупальцев может быть три или четыре (обозначаются «СОМ», «VΩm A» и «А»). Добавлять можно 20 А максимально;
• Ω – сопротивление;
• А~ и А- – переменный и постоянный ток соответственно;
• V~ и V- – переменное и постоянное напряжение соответственно.

Не прикасайтесь к оголенным элементам щупа, в противном случае вас ударит электротоком.

Как измерить напряжение мультиметром?

Перед тем, как проверить напряжение мультиметром, следует:

1. Привести рычаг переключения режимов в необходимое положение. Если напряжение переменное (например, в розетке), приведите переключатель в режим ACV. Щупальца подсоедините к разъемам «VΩm A» и СОМ.
2. Определите приблизительный уровень напряжения сети. Если вы не знаете даже приблизительные значения, приведите стрелку переключателя на максимум, например, на 700 V. В дальнейшем, если на экране будет указываться меньший уровень напряжения, вы сможете выбрать меньший показатель, например, 250 V. Снижая значение, можно найти самое высокоточное. Если напряжение сети постоянное, действуйте тем же способом, установив стрелку на значении 20 V.

Важно! При постоянном напряжении, подсоединение щупов к цепи необходимо проводить параллельно (при переменном напряжении точная установка щупальцев не важна, так как полярность отсутствует). Если измерить требуется постоянное напряжение, черный щупалец подключается в СОМ (минусовой), красный щуп – в плюсовой «VΩ». Стрелка переключатели приводится в соответствующее положение «V-».

После установки обоих щупалец, на табло появятся показатели напряжения. Если перед ними вы увидите значок минуса, значит, полярность подключения неверная. Поменяйте местами щупальца.

Если постоянное напряжение проверяемого прибора не известно, проверяйте каждую позицию отдельно, начав с максимума установки переключателя. Если, допустим, на максимальном значении мультиметр выдаст 006, значит, напряжение существенно меньше, чем заданное на тестере. Снижая режим проверки, постепенно получить единичное значение, предположим, 8,8. Оно укажет, что напряжение равно 9 V. Если на табло высветится 1, то настроенная граница тестирования меньше номинальной. Соответственно, необходимо на 1 позицию увеличить значение. Теперь вы знаете, как проверить аккумулятор мультиметром (батарейку и другие нужные вам электроизделия).

При измерении переменного напряжения переключатель подсоединяется к V~. Пределы измерения также различные. Если протестировать необходимо напряжение, например, в розетке на 220 V, граница проверки должна быть больше, чем 220 V (в зависимости от модели устройства от 600 V до 750 V). Оба щупальца нужно вставить в розетку. Показатели могут варьироваться в диапазоне 180-240 V в зависимости от нагруженности трансформатора.

Как прозвонить проводку?

Перед тем, как проверить провода мультиметром на целостность, найдите на рабочей шкале прибора значок «прозвонка» (картинка-схема звука) и установите на него переключатель. Такая иллюстрация выбрана не случайно: в случае целостности провода, устройство издаст звук.

Подключите щупы в среднее и нижнее гнезда. Прикасайтесь одним щупом – к одному краю проводника, а вторым – к другому. Определить мультиметром целостность проводов не составит труда: как мы уже говорили, прибор будет издавать звук, если провода целые.

Как проверить сопротивление?

Перед тем, как измерять мультиметром сопротивление, приведите переключатель устройства в сектор ««Ω» (диапазон не имеет значения).

Важно! Перед тем, как пользоваться мультиметром, непременно выключите питание сети, даже при условии, что в качестве источника питания выступает простая батарейка. Иначе в качестве омметра устройство станет давать неправильные показания.

Если при тестировании на экране высветится «OVER», «OL» или «1», перед тем, как проверить мультиметром сопротивление дальше, переключите рычажок на диапазон выше. Так как при нынешней установке устройство работает с перегрузками. Цифра «0» на табло скажет о том, что диапазон измерений должен быть меньшим.

Как правило, как замерить мультиметром сопротивление, хотят узнать в случае с поломкой бытового оборудования. Для примера, если из строя вышел утюг, протестировать можно нагревательный элемент.

Видео по теме

Как измерить ток мультиметром?

С помощью мультиметра можно проверить силу и переменного, и постоянного тока. Определившись с этим моментом, необходимо узнать приблизительные параметры силы тока в А. Эта информация потребуется для того, чтобы определить разъем для подсоединения черного щупа – «10А» или «VΩm A».

Важно! Советуем, прежде всего, подключать черный щуп в гнездо с более высоким показателем тока, и если на экране будет показано меньшее значение, переключить щуп в другой разъем.

Используя тестер как амперметр, подсоединяйте его к цепи только последовательно.

Проверка компонентов печатной платы мультиметром

Учитесь на знаниях сообщества. Эксперты добавляют свои идеи в эту совместную статью на основе ИИ, и вы тоже можете.

Это новый тип статьи, которую мы начали с помощью ИИ, и эксперты продвигают ее вперед, делясь своими мыслями непосредственно в каждом разделе.

Если вы хотите внести свой вклад, запросите приглашение, поставив лайк или ответив на эту статью. Узнать больше

— Команда LinkedIn

Последнее обновление: 27 апреля 2023 г.

Мультиметр — это удобный инструмент для специалистов по поддержке продуктов, которым необходимо устранять проблемы с оборудованием. Он может измерять напряжение и непрерывность различных компонентов печатной платы, таких как резисторы, конденсаторы, диоды и транзисторы. В этой статье вы узнаете, как использовать мультиметр для проверки напряжения и непрерывности различных компонентов на печатной плате.

Что такое мультиметр?

Мультиметр — это устройство, которое может измерять несколько электрических характеристик, таких как напряжение, ток, сопротивление и непрерывность. Он имеет два щупа, красный и черный, которые подключаются к клеммам мультиметра. Мультиметр также имеет циферблат, который позволяет вам выбрать тип и диапазон измерений, которые вы хотите выполнить. Некоторые мультиметры являются цифровыми, показания которых отображаются на экране, в то время как другие являются аналоговыми, в которых используются стрелка и шкала.

Как измерить напряжение?

Напряжение – это разность электрических потенциалов между двумя точками цепи. Измеряется в вольтах (В). Чтобы измерить напряжение компонента на печатной плате, вам необходимо подключить щупы мультиметра к двум клеммам компонента. Красный щуп должен быть подключен к положительной клемме, а черный щуп должен быть подключен к отрицательной клемме. Затем вам нужно установить циферблат мультиметра в режим напряжения и выбрать соответствующий диапазон. Например, если вы хотите измерить напряжение 9V батареи, вы должны установить циферблат на диапазон 20 В. Мультиметр отобразит показания напряжения на экране или шкале.

Как измерить непрерывность?

Непрерывность – это способность цепи или компонента проводить электричество. Измеряется в омах (Ом). Чтобы измерить непрерывность компонента на печатной плате, вам необходимо отключить источник питания и выключить устройство. Затем вам нужно подключить щупы мультиметра к двум концам компонента. Красный щуп может быть подключен к любому концу, а черный щуп — к другому концу. Затем нужно установить циферблат мультиметра в режим непрерывности, который обычно обозначается символом диода или динамика. Мультиметр издаст звуковой или звуковой сигнал, если есть непрерывность, и отобразит показания сопротивления на экране или шкале.

Как проверить резисторы?

Резисторы — это компоненты, ограничивающие протекание тока в цепи. Они измеряются в омах (Ом). Чтобы проверить резистор в печатной плате, вам нужно выполнить те же действия, что и при измерении непрерывности, за исключением того, что вам нужно установить циферблат мультиметра в режим сопротивления, который обычно обозначается символом омега (Ом). Мультиметр отобразит значение сопротивления на экране или на шкале. Вы можете сравнить показания с цветовым кодом или этикеткой резистора, чтобы проверить, правильно ли он работает.

Как проверить конденсаторы?

Конденсаторы — это компоненты, которые накапливают и высвобождают электрический заряд в цепи. Они измеряются в фарадах (F). Чтобы проверить конденсатор в печатной плате, нужно вынуть его из цепи и разрядить, замкнув его выводы проводом или отверткой. Затем нужно подключить щупы мультиметра к выводам конденсатора. Красный щуп должен быть подключен к положительной клемме, а черный щуп должен быть подключен к отрицательной клемме. Затем нужно установить циферблат мультиметра в емкостной режим, который обычно обозначается символом конденсатора (С). Мультиметр отобразит значение емкости на экране или на шкале. Вы можете сравнить показания с номиналом или этикеткой конденсатора, чтобы проверить, правильно ли он работает.

Как проверить диоды и транзисторы?

Диоды и транзисторы — это компоненты, управляющие направлением и протеканием тока в цепи. Они измеряются в вольтах (В). Чтобы проверить диод или транзистор на печатной плате, вам необходимо идентифицировать его выводы, которые обычно обозначаются как анод (А), катод (К), база (В), коллектор (С) и эмиттер (Е). Затем вам нужно подключить щупы мультиметра к клеммам компонента. Красный щуп должен быть подключен к положительной клемме, а черный щуп должен быть подключен к отрицательной клемме. Затем нужно установить циферблат мультиметра в режим диода, который обычно обозначается символом диода или стрелкой. Мультиметр отобразит падение напряжения на компоненте на экране или шкале. Вы можете использовать следующую таблицу для интерпретации показаний и проверки правильности работы компонента.

| Компонент | Терминалы | Чтение | Результат |

|————|————|———|———|

| Диод | АК | 0,6-0,7В| Хорошо |

| Диод | К-А | ПР | Хорошо |

| Диод | А-К или К-А| 0В или OL| Плохо |

| Транзистор| Б-Е | 0,6-0,7В| Хорошо |

| Транзистор| БК | ПР | Хорошо |

| Транзистор| C-B или E-B| 0В или OL| Плохо |

Что еще нужно учитывать

Здесь можно поделиться примерами, историями или идеями, которые не вошли ни в один из предыдущих разделов. Что еще вы хотели бы добавить?

Оцените эту статью

Мы создали эту статью с помощью ИИ. Что вы думаете об этом?

Это здорово Это не так здорово

Спасибо за ваш отзыв

Ваш отзыв является частным. Поставьте лайк или отреагируйте, чтобы перенести разговор в свою сеть.

Как проверить напряжение 240 В с помощью мультиметра за 3 шага

Galvin Power поддерживается считывателями. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию бесплатно для вас. Узнать больше

3 мая 2023 г. 1 мая 2023 г.

Написал

Эдвин Джонс  / Факт проверен Эндрю Райтом

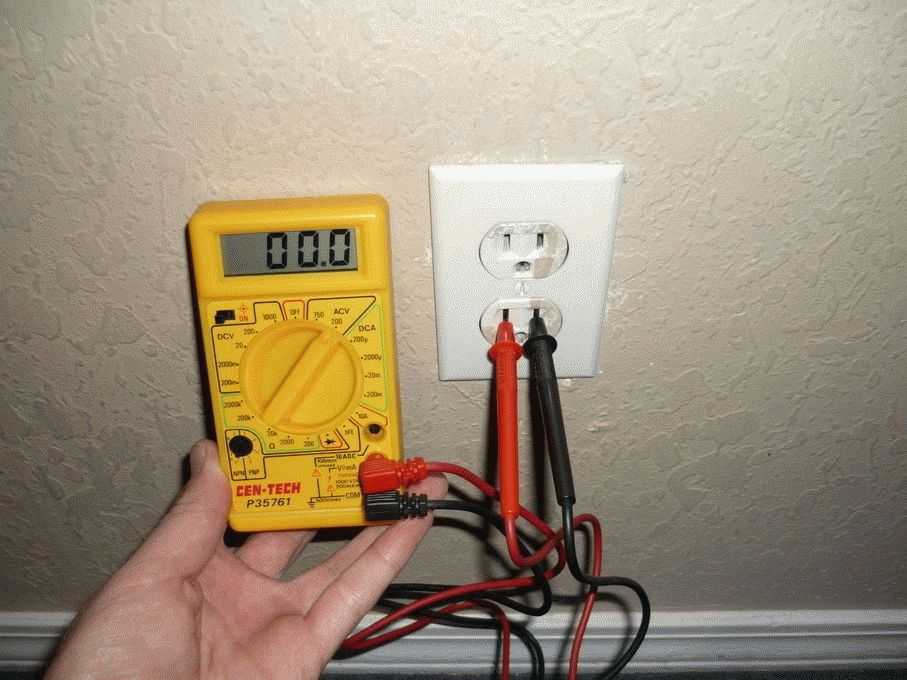

Проверка напряжения в розетке или цепи требуется при устранении неполадок в домашних электрических соединениях. Если вы знаете, как проверить напряжение 240 с помощью мультиметра, вы будете знать, есть ли какие-либо нарушения в блоке питания.

Одновременно это даст вам информацию о том, какие устройства подходят для этой схемы.

В этой статье рассказывается, как проверить напряжение в розетке и потребляемый ток с помощью мультиметра. Это может помочь домашнему мастеру, который хочет узнать больше об электричестве, а также об использовании мультиметра.

Содержание

• Необходимые инструменты
  • 1. Мультиметр
  • 2. Изолированные перчатки и защитные очки
• Как проверить напряжение в розетке с помощью мультиметра?
  • Шаг 1. Определите розетку
  • Шаг 2. Установите мультиметр
  • Шаг 3. Проверка напряжения 240 В с помощью мультиметра
• Как измерить силу тока в цепи 240 В с помощью мультиметра?
• Как получить 240 вольт?
• Заключение

Необходимые инструменты

1. Мультиметр

При проверке напряжения в розетке или любой цепи вам понадобится мультиметр. Вы можете использовать любой мультиметр — цифровой или аналоговый. Почти все типы мультиметров могут измерять ток, сопротивление и напряжение как в сетях переменного, так и постоянного тока.

Кроме того, в зависимости от модели вашего мультиметра, у него могут быть разные функции. У некоторых мультиметров есть селекторный диск, зажим, а у некоторых есть функция автоматического выбора диапазона.

При этом должно быть два щупа (красный и черный) для различных измерительных операций.

2. Изолированные перчатки и защитные очки

Поскольку вы будете работать с опасным напряжением, защитное снаряжение полезно, особенно если вы новичок в электрике. Наличие перчаток может предотвратить поражение электрическим током при случайном прикосновении к оголенным частям, например к штырям зонда.

Как проверить напряжение в розетке с помощью мультиметра?

Шаг 1. Определите розетку

Стандартная розетка на 120 вольт в вашем доме имеет три входа: один горячий, один нейтральный и один заземленный. С другой стороны, розетка на 240 вольт имеет три отверстия для двух горячих проводов на 120 вольт и одного нейтрального провода.

Однако новые электрические розетки имеют четыре отверстия: два провода под напряжением, один провод нейтрали и один провод заземления.

Шаг 2. Настройте мультиметр

Если вы используете цифровой мультиметр с селекторным переключателем, обязательно установите его на показания переменного тока в диапазоне 240 вольт, поскольку мы будем тестировать розетку 240 вольт.

Кроме того, вы также должны подключить красный щуп к входу VΩmA, а черный щуп к общему входу. Это также подходящее время, чтобы надеть защитные очки и перчатки, чтобы повысить безопасность ваших операций.

Шаг 3. Проверка напряжения 240 В с помощью мультиметра

Чтобы проверить розетку 220 В, вставьте два щупа в два вертикальных отверстия. Должно быть от 220 до 240 вольт.

Вы также можете поместить красный щуп в каждое из вертикальных отверстий, а черный щуп — в круглое отверстие или в землю. Показание должно быть 120 вольт.

То же самое и для четырехштырьковых розеток. Две вертикальные линии должны показывать от 220 до 240 вольт.

Вы можете просмотреть это видео от D3RPZILLA, чтобы наглядно увидеть, как правильно тестировать розетки на 240 вольт.

Как измерить силу тока в цепи 240 В с помощью мультиметра?

Знание того, как измерить силу тока в 240-вольтовой цепи, даст вам представление о том, сколько приборов вы можете использовать в ней.

Самый простой способ узнать силу тока конкретной цепи на 240 вольт — использовать мультиметр с клещами. Этот мультиметр удобен, особенно если у вас более одной розетки в одной цепи.

• Вам нужно только установить селекторный диск на показания ампер и найти цепь вашей розетки на 240 вольт в коробке выключателя.
• Однако вам может понадобиться дополнительный инструмент, например отвертка, чтобы снять крышку выключателя панели. Не забывайте проявлять особую осторожность при работе с живыми соединениями.
• После этого вы можете подключить мультиметр к горячим проводам вашей конкретной цепи, которую вы хотите проверить. Теперь вы можете подключить свою технику к цепи и включить ее на максимальные настройки.

Показание вашего мультиметра покажет, сколько ампер проходит через вашу цепь.

Если показания превышают 80 % номинального тока вашего автоматического выключателя, существует высокая вероятность того, что он может сработать.

С другой стороны, если показание составляет только половину номинального тока автоматического выключателя, вы можете добавить дополнительные устройства в эту конкретную цепь.

Как получить 240 вольт ?

Источник питания 240 вольт необходим для мощных приборов, таких как сушилки и кондиционеры. Лучший способ получить 240 вольт – установить двухполюсный автоматический выключатель.

Хотя это кажется сложной работой, на самом деле все обстоит иначе, если вы знаете, как ее делать правильно.

Однако при монтаже схемы вам может потребоваться учесть несколько моментов. Во-первых, это номинальная мощность вашего автоматического выключателя.

Во-вторых, размер провода и количество проводов для вашей цепи. Поскольку установка цепи с заземлением сегодня намного безопаснее, вы можете рассмотреть возможность использования четырехпроводной схемы с номинальным размером для вашей цепи.

Еще один момент, на который следует обратить внимание, это тип розетки, который вам нужен в вашей установке. Хорошо проверить, соответствуют ли номинальные значения силы тока и напряжения вашей розетки конкретным приборам или устройствам, которые вы хотите использовать в своей новой цепи.

Заключение

Знание того, как проверить напряжение 240 В с помощью мультиметра, поможет вам оценить совместимость устройств и розеток.
