В наших домах важную роль играет электропроводка. Именно от нее зависит правильная и бесперебойная работа техники. Большинство проблем с электропроводкой возникает из-за разрывов. Поэтому важно знать основные способы соединения проводов. От этого зависит надежность работы проводки и ваша безопасность. При должных навыках вы можете соединить электрические кабели самостоятельно. После изучения техники безопасности и инструкций этот процесс не покажется вам сложным.
Как соединить провода
Существуют различные способы правильного подсоединения проводов. Следует помнить, что не каждый метод позволит вам соединить между собой медные и алюминиевые провода – для этого стоит использовать клеммы.

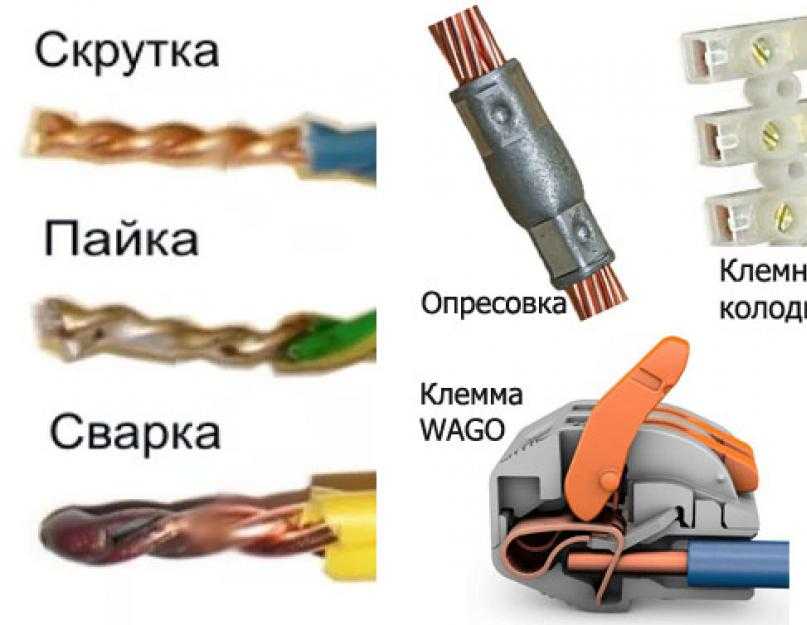

Чтобы соединить провода и кабели, нужно выбрать один из существующих способов:
- соединение скруткой;
- метод спайки или сварки;
- соединение с помощью клеммных колодок;
- присоединение опрессовкой;
- способ бандажирования.
Все эти варианты имеют свои достоинства и недостатки — они будут указаны ниже. Вам же остается только выбрать тот метод, который больше всего подходит под вашу ситуацию.
Как соединить кабели и провода скруткой
Скрутка является традиционным и проверенным способом. Для соединения нужно выполнить следующие действия:
- взять два провода и снять штатную изоляцию в размере пяти сантиметров;
- плотно скрутить их;
- провести изоляцию скрутки с помощью изоленты, термоусадочной трубки или специальных изоляционных клемм.
Если вы соединяете провода в распределительной коробке, можно собрать в одну скрутку до шести проводов. Следовательно, вы берете столько проводов, сколько нужно в вашей ситуации. Подобный метод соединения не подойдет, если вам надо соединить медный провод с алюминиевым. В таких случаях нужно применять другие способы присоединения проводов.
Этот метод соединения электрических проводов является самым простым, но не самым надежным — механическая скрутка может быть ослаблена под воздействием разнообразных факторов.
Как соединить провода пайкой и сваркой
Более безопасной технологией подсоединения проводов считаются пайка и/или сварка. Такой метод отличается особой надежностью. Но для проведения работ по пайке проводов нужно иметь ряд навыков и материалов:
- знание основ электромонтажа;
- канифоль;
- оловянно-свинцовый припой;
- паяльник.
Когда вы изучили вопрос и запаслись всем необходимым, можно приступать к пайке:
- возьмите два провода и оголите их для скрутки;
- покройте электрические провода не очень толстым слоем припоя;
- скрутите провода;
- проведите спайку при помощи паяльника;
- дайте проводам остыть.
Такой способ является гарантом надежности и долговечности. Он обеспечит надежный контакт проводов — они прослужат вам многие годы без перебоев.
Чтобы провести сварку кабелей или электрических проводов, необходимы силовой трансформатор мощностью
Главными недостатками таких методов подсоединения являются сложность монтажного процесса и высокая вероятность порчи проводов. Поэтому внимательно изучите технику безопасности при пайке и сварке электрических проводов.
Способы соединения проводов при помощи клеммных колодок
Клеммы являются современным вариантом соединения кабелей и проводов.
- клеммные колодки. Они выпускаются в виде пластин с определенным количеством отверстий. С помощью прочного зажима электрические провода соединяются в ячейках колодки;
- пружинные клеммы. При присоединении проводов нужно провести зачистку и установку в специальные ячейки. Провода фиксируются особой пружиной внутри устройства;
- ответвительные клеммы. Их используют для ответвления проводов. Такие клеммы представляют собой прибор с двумя пластинами с канавками для проводов. Зажимать провода нужно четырьмя винтами.
Это основные виды клемм для соединения проводов. На современном рынке их множество — вы можете легко выбрать подходящий вариант. Главным достоинством клемм является то, что провода не нужно изолировать — вы можете спокойно соединять медные кабели с алюминиевыми.
Соединение проводов методом опрессовки
Опрессовка заключается в сжатии и деформации специальной гильзы и находящегося в ней провода. Существуют два типа опрессовки:
- сплошное обжатие;
- местное вдавливание.
Проходит опрессовка по следующему алгоритму:
- провода из алюминия зачищают и обрабатывают смазкой. Лучше взять кварце-вазелиновую пасту. Медные провода достаточно смазать вазелином;
- возьмите специальную гильзу;
- вставьте в нее провода таким образом, чтобы стык был посередине;
- обожмите гильзу с двух сторон.
Если вам надо соединить провода из меди и алюминия, используйте медно-алюминиевую гильзу.
Метод бандажирования
Такой способ соединения можно использовать как в совокупности с другими методами, так и отдельно. Технология подключения очень простая:
- с проводов снимают слой штатной изоляции;
- провода плотно прижимают друг к другу;
- соединение нужно тщательно обмотать проволокой. Если вы соединяете медные провода, нужно использовать медную проволоку. Для алюминиевых электрических проводов необходима проволока из алюминия.
По надежности метод бандажирования можно сравнить с методом скрутки. Но он достаточно быстрый и эффективный.
Перед началом работы
Здесь перечислены основные способы соединения проводов своими руками. Вы можете выбрать любой из них. Главное, нужно четко следовать инструкциям и советам специалистов при соединении электрических проводов. Только ответственность и добросовестность при работе обеспечат надежность проводки и вашу безопасность.
Перед началом работы с электрическими проводами и кабелями убедитесь, что они отключены.
Процесс соединения проводов и кабелей является ключевым при подключении электропроводки. Правильное соединение дает гарантию безопасности использования электричества, поэтому к процедуре нужно подходить предельно ответственно.
Если у вас есть сомнения перед началом работы с проводкой, лучше обратиться к специалисту. Но подробные инструкции помогут вам детально разобраться в способах соединения проводки.
способы, жил проводов, кабелей, схема, правильно скрепить медные, винтовые, разъемные виды, типы, самое надежное сращивание на улице
Содержание
- В каких случаях потребуется соединять кабели
- Разновидности проводников для соединения
- Способы соединения проводников в доме или квартире
- Снятие изоляционного слоя с проводников
- Предназначение
- Необходимые инструменты для зачистки
- Можно ли соединять проводники скруткой
- Способы
- Заваривание
- Методы соединения проводов или кабелей между собой
- Опрессовка
- Болтовое соединение
- Клеммники
- Самозажимные клеммники Wago
- Наконечники
- Пайка наконечников
- Соединители для проводников
- Муфты
- Клипсы
- Винтовые клеммы
- Винтовые зажимы
- Силовые зажимы
- Пружинные клеммы
- Пружинные зажимы
- Соединительные зажимы
- Выбор способа соединения
- Многожильные и одножильные проводники
- Провода с сечением разного диаметра
- Проводники большого сечения
- Перебитые в стене провода
- Медные и алюминиевые проводники
- Порядок соединения проводов наушников
- Можно ли использовать зажимные колодки при повреждении электропроводки
- Как проводить работы в земле и воде
- Правила безопасности
- Дополнительные рекомендации
Большая часть ошибок, допускаемых при обустройстве электрических сетей, связана с неправильным соединением проводов. Отсутствие тока объясняется ненадежностью контактов или их нарушением в распределительных коробках, розетках, приборах. Перед началом работы нужно тщательно изучить все способы монтажа кабелей, выбрать наиболее подходящий.
В каких случаях потребуется соединять кабели
Процедуру выполняют при ремонте уже имеющейся проводки или монтаже новой, а также устранении допущенных ранее ошибок.
Соединение кабелей требуется и при вводе электричества на участок и в дом.
Все способы делятся на 2 категории:
- не требующие использования специальной техники;
- для выполнения которых необходимы соответствующие навыки, профессиональное оборудование.
Все виды работ проводят, соблюдая технику безопасности.
Разновидности проводников для соединения
Самым распространенным (среди используемых в бытовых условиях) типом кабеля считается ПВС. Он состоит из множества медных жил, покрытых двойной оплеткой. Проводники скручены по центральной оси.
Допустимая нагрузка, А | Сечение, кв. мм |
6 | 0,75 |
10 | 1 |
16 | 1,5 |
Помимо ПВС, в соединениях встречаются многожильные провода КГ, ПРС, ПУГНП, ШВВП. При монтаже домашней электросети эти виды используются реже.
Способы соединения проводников в доме или квартире
Правильное сращивание кабелей предполагает:
- надежный контакт с минимальным перепадом сопротивлений, приближенным к параметру цельного участка проводки;
- прочность, устойчивость к вибрации и разрывам;
- однородность металлов (нельзя соединять медь с алюминием).
Не все способы обеспечивают выполнение указанных требований. Лучшими считаются:
- пайка;
- скрутка;
- сварка;
- обжим;
- использование клеммных соединителей.
Снятие изоляционного слоя с проводников
Медная часть в многожильном кабеле состоит из множества переплетенных проводов. Иногда они покрываются полимерным слоем, совмещаются с капроновыми нитями. Это осложняет удаление изоляции. В зависимости от способа соединения оплетку снимают на 0,2-5 см. Изоляцию аккуратно надрезают и снимают, стараясь не повредить сердцевину. При работе с коаксиальными изделиями аккуратно удаляют экранирующий слой, открывая ствол.
При работе с тонкими эмалированными проводами используют паяльник. Остатки покрытия аккуратно снимают абразивным материалом.
Предназначение
Любой метод соединения требует зачистки провода — оголения металлической сердцевины. Изоляция делается из фторопласта, полистирола, резины. Внутренний слой может состоять из лака, шелка или полиэтилена. Удаление оплетки способствует появлению контакта, необходимого для проведения электричества.
Необходимые инструменты для зачистки
Для снятия изоляции используют:
- петлевой выжигатель или паяльник;
- бокорезы;
- строительный нож;
- стриппер.
Можно ли соединять проводники скруткой
Правила устройства электроустановок (ПУЭ) запрещают использовать этот метод отдельно. Скрутку сочетают с другими методами. Ее не применяют для совмещения жил из разных материалов.
Способы
Для скручивания проводов предназначены следующие методы:
- Стандартный способ. Перед началом работы обесточивают сеть, снимают изоляцию на 5 см. Раскручивают проводники на 2 см, соединяют их до стыковки цельных частей. Далее скручивают пальцами, зажимают пассатижами. Изолируют оголенный участок.
- Скрепление кабелей разного сечения. Запрещается использовать изделия с сильно различающимися параметрами. Это делает контакт ненадежным. Жилы скручиваемых проводов должны быть намотаны одна на другую.
- Использование колпачков. Такие элементы хорошо изолируют место совмещения проводников. Они изготавливаются из огнеупорного материала. Для выполнения скрутки зачищают концы проводов и соединяют их. На стык надевают колпачок, который поворачивают до тех пор, пока оголенный участок не будет закрыт.
- Применение контактных зажимов. Элемент включает основу, шайбу, винт и токопроводящую сердцевину. Соединение начинают с зачистки проводов. Свободные от изоляции концы вводят в отверстие зажима. Такой способ используют при работе с одно- или многожильными кабелями.
Заваривание
После скрутки жилы запаивают. Их предварительно лудят, обрабатывают разогретым, погруженным в канифоль жалом паяльника. После этого место соединения покрывают оловом и прогревают до тех пор, пока расплав не начнет проникать в толщу кабеля. Способ отнимает много времени, однако он помогает получить самое надежное сопряжение.
Методы соединения проводов или кабелей между собой
Для исключения аварийных ситуаций элементы нужно скреплять прочно. Такого результата поможет достичь не только пайка. Использование специальных приспособлений позволяет быстро совместить провода.
Опрессовка
Способ подразумевает применение специального инструмента. Опрессовку гильзами выполняют при работе с алюминием или медью. Соединение выполняют так:
- снимают оплетку на 2-3 см;
- зачищают сердцевину до металлического блеска;
- скручивают проводники и вставляют их в гильзу;
- обжимают соединение специальным инструментом.
Главной сложностью является подбор гильзы. Использование элемента меньшего или большего диаметра делает скрепление непрочным.
Болтовое соединение
Чтобы скрепить провода, применяют шайбы, болты и гайки. Конструкция надежна, однако она занимает много места. Кабели этим способом соединяют так:
- снимают изоляцию;
- очищенные концы складывают петлей, диаметр которой совпадает с таковым у болта;
- надевают шайбу, накидывают первый проводник;
- устанавливают второй крепежный элемент, надевают следующий кабель;
- закрепляют конструкцию гайкой.
Болты часто используют для скрепления трех и более проводов. Гайку затягивают ключом.
Клеммники

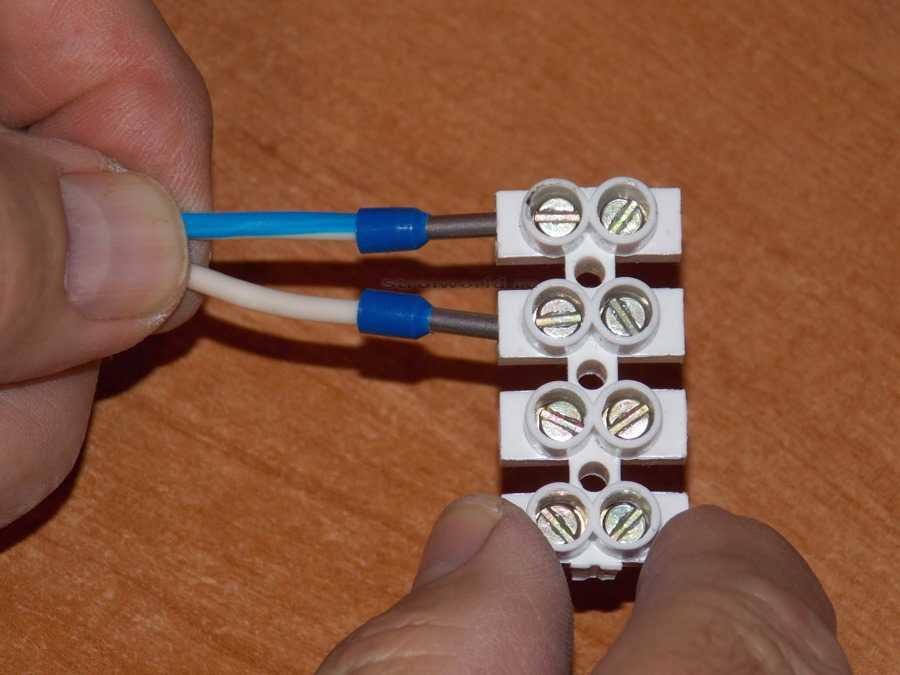

Элемент выполнен в виде металлической пластины, заключенной в диэлектрический корпус. Соединение кабелей клеммниками не вызывает затруднений даже у начинающего мастера. Работу выполняют так:
- Очищают концы кабелей от оплетки.
- Снимают оксидную пленку наждачной бумагой.
- Вводят проводники в гнезда. Завинчивают болты.
Метод используется при работе с изделиями разного сечения. Клеммниками можно объединить только два кабеля.
Самозажимные клеммники Wago
Применяют 2 типа таких элементов:
- Плоскопружинные клеммники. Являются одноразовыми, их повторное применение после демонтажа невозможно. Клеммник снабжен пластиной с гибкими лепестками. При введении провода их отжимают, кабель надежно фиксируется устройством.
- С рычаговым механизмом. Считается лучшей разновидностью креплений. Зачищенный кабель вводят в клемму, после чего зажимают рычаг. Устройство может использоваться несколько раз.
Наконечники
Подключить кабель можно с помощью 2 видов элементов:
- при использовании первого вида кабели соединяются в полости наконечника;
- во втором случае провода совмещают с помощью разных элементов.
Первый способ помогает получить более прочный стык. Производители предлагают специальные наконечники для работы с проводами из разных материалов.
Пайка наконечников
Элемент на проводе зажимают прессом. При его отсутствии используют метод пайки. Конец кабеля и фиксатор лудят изнутри. Заводят жилу в наконечник. Конструкцию обматывают стекловолоконной нитью, прогревают до плавления припоя.
Соединители для проводников
Так называют приспособления, облегчающие укладку электропроводки, состоящей из нескольких линий. Они бывают зажимными или винтовыми.
Муфты
Устройство имеет вид полой трубки. Его применяют при работе с кабелями сечением до 16 кв. мм. Провод в муфте закрепляют путем обжима. Устройство не используют при соединении одножильных проводов.
Клипсы
Перед введением кабеля фиксатор этого приспособления устанавливают вертикально. Перевод элемента в горизонтальное положение способствует закреплению жил. Использование клипсы позволяет добавлять дополнительные провода.
Винтовые клеммы
Элементы предназначены для совмещения проводников из разных металлов. Главным преимуществом является простота применения.
Винтовые зажимы
Используются для работы с кабелями из меди и алюминия. Для многожильных проводов они не подходят. Также зажим может способствовать обрыву алюминиевой жилы, поэтому с этим материалом его лучше не сочетать.
Силовые зажимы
В такое устройство зачищенный провод вставляется до упора. Прижимная пластина опускается, фиксируя кабель. Силовые зажимы применяются при работе с изделиями из разных металлов.
Пружинные клеммы
Такие элементы делают соединение прочным и надежным. Однако со временем пружина может перегреваться.
Пружинные зажимы
В качестве этих элементов применяются СИЗ-колпачки. Они помогают быстро соединить 2 проводника одного диаметра. Важно правильно подобрать размер устройства, иначе контакт будет отсутствовать.
Соединительные зажимы
Существуют электротехнические и электрические виды устройств. Разница заключается в допустимой нагрузке. Провода совмещаются внутри зажимов.
Выбор способа соединения
Методов совмещения кабелей достаточно много. Нужный вариант выбирают с учетом ситуации. Для временного сопряжения используют болтовой метод или скрутку, для постоянного — пайку или опрессовку.
Многожильные и одножильные проводники
В этом случае работу начинают с выбора соотношения сечений проводников. Многожильный элемент не должен быть тоньше одиночного. В таком случае контакт может разрушиться. Провода скрепляют методом сварки, пайки или обжима. При использовании паяльника концы кабелей очищают от оплетки. Многожильный элемент накручивают на одиночный.
Место пайки тщательно изолируют. При обжиме на концы проводов надевают гильзу, которую зажимают клещами.
Провода с сечением разного диаметра
Соединение в этом случае требует вычисления плотности тока. При допустимом параметре элементы скрепляют болтами, клеммами, пайкой или скруткой. Процесс не отличается от такового при работе с одинаковыми проводниками.
Проводники большого сечения
Соединение сложно в исполнении из-за большой площади контакта. Фиксация толстых проводов возможна только путем сварки. В домашних условиях ее выполнить не получится, т. к. жилы необходимо прогревать до высокой температуры. После завершения сварки проверяют работоспособность проводки. При сращении толстых кабелей можно использовать муфту.
Перебитые в стене провода
Проводка в штрабе может повреждаться во время ремонтных работ. К устранению неисправности приступают после обесточивания электросети. Перебитые провода соединяют так:
- С помощью специальных инструментов ищут место обрыва. Удаляют слой штукатурки, получая доступ к нужному участку.
- Удаляют изоляцию с концов поврежденного кабеля. Обрабатывают оголенные участки расплавленным припоем.
- Выбирают второй кабель соответствующего сечения. Его отрезают и припаивают к обоим концам поврежденного провода. Наращиваемый отрезок не должен быть слишком коротким или длинным.
- Изолируют место пайки. Для этого используют термоусадочную трубку, которую надевают на отремонтированный участок. При нагреве строительным феном материал плотно обволакивает соединение.
Медные и алюминиевые проводники
В этом случае используют болтовые крепежи или алюминиево-медные гильзы. Первая сторона элемента имеет больший размер, что объясняется меньшей плотностью тока металла. Для быстрого соединения гильзы надевают на концы проводов из одинакового металла, после чего зажимают прессом.
Порядок соединения проводов наушников
Оборванные кабели рекомендуется восстанавливать методом пайки. Для этого выполняют следующие действия:
- Отрезают поврежденный кусок. Снимают оплетку на 2-3 см. Число жил зависит от типа наушников. Простое устройство имеет 4 проводка, изолированных разноцветной резиной. К микрофону подсоединяется витая пара, состоящая из заземляющего и сигнального кабелей. Первый покрыт желтой изоляцией.
- После зачистки всех проводников скручивают медные волоски. Обжигают контакты зажигалкой, удаляя лаковое покрытие. Оно не только препятствует пайке, но и ухудшает токопроведение.
- Обрабатывают оголенные участки оловом. На оплетку провода надевают термоусадочную трубку. Тот же материал применяют для изоляции каждой жилы.
- Луженые отрезки скручивают с учетом цвета изоляции. Соединения нагревает паяльником до тех пор, пока олово не распределится равномерно.
- Проверяют правильность выполнения работы. При появлении в динамиках звука накладывают на отремонтированный участок бандаж. Для этого надевают на скрутки термоусадочные трубки, прогревают их огнем. Изоляция предотвращает короткое замыкание.
- Связывают жгут проводников ниткой, надвигают надетую ранее толстую термоусадочную трубку.
Можно ли использовать зажимные колодки при повреждении электропроводки
Такие элементы запрещены к применению при обрыве многожильной линии. Они передавливают проводники, способствуя их деформации. Соединение начинает нагреваться, что приводит к возгоранию.
Как проводить работы в земле и воде
При укладке на улице на проводку влияет влага. Подключаемые под землей или водой элементы системы должны соответствовать особым требованиям. Концы кабелей скрепляют путем опрессовки или пайки. Для большей надежности после обжима соединение покрывают термоклеем, надевают на него термоусадочную трубку. Можно стыковать провода с помощью клеммников. Место совмещения закрывают герметичным коробом, в полость которого вводят сантехнический герметик.
Правила безопасности
Начинать работу необходимо после обесточивания электросети или прибора. Провода скрепляют с учетом электрической схемы, цвета оплетки. К сварке или пайке допускаются лица, имеющие навыки работы с соответствующими инструментами. Соединение выполняют только разрешенными методами. Нельзя работать с оборванными жилами. Оголенные части проводки требуют тщательной изоляции. Перед началом работы стоит обезопасить себя, надев диэлектрические перчатки.
Дополнительные рекомендации
При скреплении кабелей нужно следовать таким советам:
- Сварка или пайка обеспечивают неразрывное соединение. Не придется беспокоиться о надежности контакта. Этот вариант хорошо подходит для жил большого сечения.
- Клеммы помогают ускорить работы по укладке проводки. Этот метод может использоваться при подключении розеток или светильников.
- Зажимы СИЗ делают соединение не только прочным, но и безопасным. Элементы не являются дорогими.
- Не стоит сразу помещать скрепленные элементы в распределительную коробку. Необходимо проверить, не греются ли они во время работы.
Правильный выбор метода соединения и соблюдение техники безопасности исключают травмирование человека или порчу имущества.
Как лучше соединить провода в доме?
Дмитрий Крылов
Эксперт по частным домам. Опыт загородного проживания: 30 лет.
Вопрос от читателя нашего портала: Как лучше соединить провода в доме?
Ответ: Есть три проверенных способа надежного соединения электропроводов своими руками:
- соединение скруткой;
- пайка или сварка проводов;
- соединение с использованием клеммных колодок.
Рассмотрим перечисленные методы с точки зрения их преимуществ и недостатков.
Скрутка проводов
Этот способ является самым простым и поэтому самым распространенным. Суть технологии заключается в следующем. Возьмите два провода, снимите с них изоляцию на 5 сантиметров, а затем оголенные жилы скрутите. После этого провод необходимо снова изолировать, воспользовавшись обычной изолентой. Также на место соединения можно поставить колпачки, которые накручиваются на провод. Это позволяет поджать электроконтакт и изолировать оголенный провод.
Главным недостатком этого способа считается человеческий фактор, так как каждый человек по-своему будет выполнять одно и то же соединение проводов. Наряду с этим скрутка со временем теряет свою надежность под воздействием влажности, нагрузки электросети и механических действий. Следовательно, стопроцентной гарантии надежности этот способ не дает.
Сварка и пайка проводов
По сравнению со скруткой, этот способ более надежен, но для выполнения соединений потребуется освоить работу с паяльником и сварочным аппаратом.
Как правило, пайка обеспечивает полностью защищенный контакт, обладающий низким сопротивлением и высокой механической прочностью. Медные провода спаивают паяльником, используя канифоль или припой, состоящий из олова и свинца. Порядок работы будет таким:
- Сначала необходимо покрыть электропровод припоем;
- После этого нужно скрутить провода между собой и начать их спаивать друг с другом;
- После того, как пайка проводов произведена, соединение должно остыть в естественных условиях. Если место пайки охлаждать подручными средствами, то на проводе образуется трещина.
Недостатком паяльных работ считается их трудоемкость. Кроме этого, можно случайно повредить провод, воздействуя на него механически. Поэтому на сегодняшний день этот способ используют все реже.
Еще одним распространенным способом является сварка проводов с предварительно скрученными концами. Для сварки потребуется трансформатор, мощность которого должна составлять от 400 до 600 Ватт, а также углеродные электроды.
Суть метода такова: на концы скрутки воздействуют дугой и разогретым электродом. Они расплавляются и получается очень надежное соединение. После сварочных и паяльных работ соединение нужно заизолировать, используя термоусадочную трубку. Подобная трубка после разогрева охватывает соединение достаточно плотно, поэтому удается создать максимально качественную и надежную изоляцию.
Использование клемм для соединения проводов
Применение клеммных колодок для соединения проводов — это тоже один из наиболее популярных и безопасных способов. Колодка – это изолированная пластина, имеющая металлический контакт, к котором прикрепляются провода. Этот инструмент позволяет надежно и безопасно соединять между собой медные и алюминиевые провода.
Существует несколько видов клемм:
- Простые зажимы. В них как правило присоединяют колодки в несколько ячеек. Оголенные жилы вставляются в специальные ячейки. Это позволяет оперативно выполнить все работы по соединению проводов.
- Пружинные клеммы предполагают закрепление оголенных проводов с помощью пружины после того, как они будут вставлены в специальные отверстия. С помощью клемм этого типа можно соединять провода из меди и алюминия. К тому же, в результате подобного соединения не образуется коррозия, потому что электропровода напрямую не контактируют друг с другом.
- Ответвительные зажимы позволяют разделить электропровода на несколько направлений. Клеммы этого типа оснащаются двумя пластинами. На них нанесены канавки, в которые и размещаются провода. В качестве зажимов в данном случае используются винты. Функцию разделителя в этих клеммах выполняет еще одна пластина, которая находится между верхней и нижней поверхностями. С ее помощью разделяются медные и алюминиевые провода.
Заключение
Как видите: способов соединить провода в доме довольно много. Каким из них воспользоваться во время ремонта электропроводки — решать вам. Главное, — выполнить работу правильно и качественно.
Учтите, на месте соединения проводов электроконтакт должен быть:
- Надежным. Его сопротивление не должно отличаться от сопротивления всего провода;
- Прочным на растяжение. При внезапном растяжении контакт должен обладать такой же прочностью, что и весь кабель.
Не забывайте также о том, что от того, насколько качественно будут соединены электропровода между собой, напрямую зависит безопасность вашего дома. Большая часть неполадок в электросети возникает именно в тех местах, где было выполнено соединение проводов. Поэтому не стоит пренебрежительно относиться к качеству выполнения подобных работ. Ведь именно от надежности соединений будет зависеть продолжительная и бесперебойная работа электропроводки вашего дома.
Была ли эта статья для вас полезной? Пожалуйста, поделитесь ею в соцсетях:
Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.
Как правильно соединить многожильные провода между собой
В многожильных проводах сечение образовано несколькими, иногда, переплетаемыми друг с другом жилами. Зная, как соединить многожильные провода между собой, можно достаточно легко самостоятельно выполнить такую работу и получить прочный, абсолютно безопасный в процессе эксплуатации контакт.
Содержание
1 Где используются многожильные провода
2 Способы соединения многожильных проводов между собой
2.1 Скрутка многожильных проводников
2. 2 Способ спайки
2.3 Соединения клеммного типа
2.4 Метод опрессовки
2.5 Болтовое соединение
2.6 Применение соединительных изолирующих зажимов
2.7 Метод сварки
3 Меры безопасности
Где используются многожильные провода
Любой многожильный проводник содержит в своём основании большое количество тоненьких проволок. Использование многожильного кабеля актуально на участках, требующих большого количества изгибов или при необходимости выполнить протягивание проводника через слишком узкие и достаточно длинные отверстия.
Сфера применения многожильных проводников представлена:
- удлинёнными тройниками;
- мобильными осветительными приборами;
- автомобильной проводкой;
- подсоединением осветительных приборов к электрической сети;
- подсоединением выключателей или другого типа рычагов воздействия на электрическую сеть.
Гибкие многожильные проводники можно многократно и легко скручивать, что не отражается отрицательно на показателях функциональности системы. Кроме прочего, именно такой вариант электропроводки отличается пластичностью, а большая гибкость и эластичность придаётся проводу вплетением особой нити, которая прочностью и составом немного напоминает капрон.
Способы соединения многожильных проводов между собой
Используемые на сегодняшний день способы электромонтажных подсоединений многожильных проводников отличаются возможностью получить не только прочный, надёжный и долговечный, но и полностью безопасный контакт жил.

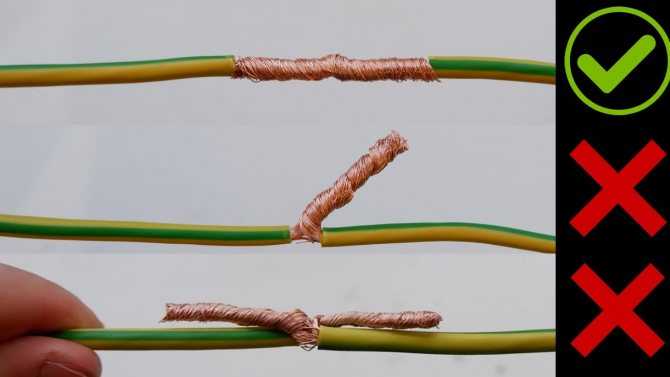

Скрутка многожильных проводников
Такой вариант является наиболее простым в исполнении и интуитивно понятным, не требующим применения специального оборудования или профессионального инструмента.
Скрутка — самый простой способ соединения многожильных проводов
- Зачистить жилы на концах проводников от изолирующего слоя и наложить их друг на друга. Скрутить наложенные друг на друга оголённые жилы.
Перед тем как соединить провода, концы обязательно нужно зачистить
Упрочнить выполненную скрутку при помощи плоскогубцев. Простая параллельная скрутка достаточно надёжна с точки зрения контакта между жилами, но вибрация и механические усилия, приложенные на разрыв, могут легко нарушить прочность такого соединения.
Плоскогубцами скрутить жилы между собой
Второй метод заключается в следующих этапах:
Зачистить жилы проводников от изолирующего слоя и наложить их друг на друга крест-накрест.
Очистить изолирующий слой проводов и наложить жилы друг над друга
Обмотать одну оголённую жилу вокруг другой по всей поверхности.
Обмотать одну жилу вокруг другой
Выполнить обмотку проводов
Убедиться визуально в прочности выполненной обмотки. При помощи простой или традиционной скрутки осуществляется электрическое подсоединение дополнительных проводников на основную, ведущую линию электропроводки.
Скрутка проводов третьим методом:
- Удалить с концов проводников изоляцию. Наложить оголённые концы друг на друга и выполнить обмотку первой жилы.
Жилы наложить друг на друга
- Произвести обмотку второй жилы, после чего визуально убедиться в надёжности выполненного соединения. Способ последовательной скрутки предполагает «навивание» каждого соединяемого проводника на другой, что обеспечивает оптимальный контакт жил.
Выполнить обмотку одной из жил
В этом способе один провод «навивается» на другой
Есть ещё и четвёртый метод, заключающийся в следующем:
- Зачистить острым ножом концы проводников от изоляции и выровнять их по длине.
Провода выровнять по длине
Загнуть соединённые зачищенные концы и обвить их отрезком другой жилы.
Обвить сложенные многожильники отрезком проводника
Выполнить визуальный осмотр соединения и убедиться в его надёжности. Бандажная скрутка заключается в параллельном прикладывании соединяемых жил друг к другу и последующей фиксации полученного соединения при помощи плотно укладываемого мягкого проводника.
Бандажная скрутка обеспечивает надётжное соединение жил
Способ спайки
Пайкой проводников при помощи бытового паяльника обеспечивается высокопрочный контакт и хорошая электропроводность. Лужение многожильных проводников осуществляется с использованием канифоли (флюса) и стандартного припоя по стандартной технологии.
- Зачистить провода от изоляции и удалить при необходимости образующиеся окисления.
С проводов удалить все окисления
Нагреть провода жалом паяльника до температурного режима плавления флюса и погрузить разогретый провод в ёмкость с канифолью.
Провод нагреть паяльником и погрузить в канифоль
Нанести на жало паяльника расплавленный припой и аккуратно перенести его на оголённые части жилы. После лужения провода следует соединить друг с другом скруткой, которая в обязательном порядке «подтягивается» плоскогубцами.
Скрутку подтянуть плоскогубцами
Соединения клеммного типа
Применение клемм разного вида — наиболее доступный в бытовом плане способ соединения многожильных проводов. В большинстве случаев применяемые клеммники подразделяются на пару основных типов.
Принцип действия прижимных клемм предполагает фиксацию провода при помощи встроенного пружинного механизма.
Для соединения проводов нередко используются клеммы

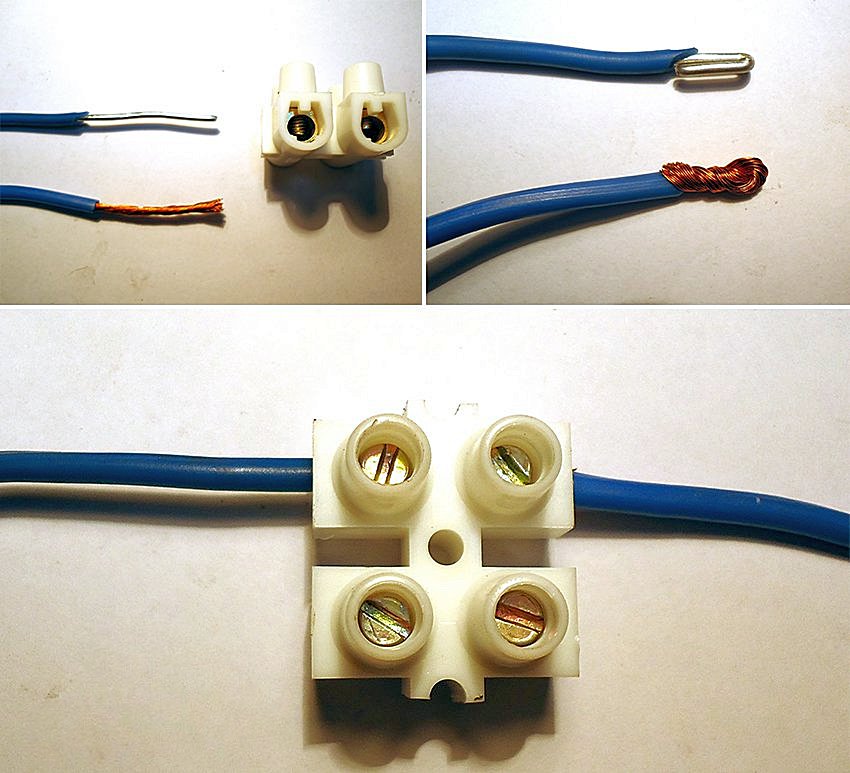

Клеммная колодка винтового типа предполагает надёжную фиксацию всех соединяемых многожильных проводов при помощи винта. Чтобы увеличить площадь проводного контакта с токопроводящей поверхностью требуется выполнить дополнительный загиб жилы.
В клеммной колодке фиксация проводов осуществляется затяжкой винтов
Поэтапное выполнение работ:
- Зачистить концы проводника и выровнять их по длине в соответствии с глубиной клеммной колодки.
Провода выравнять по длине
При одновременном подключении к клеммной колодке более одного проводника следует предварительно выполнить соединение жил параллельной скруткой.
Предварительно нужно сделать скрутку проводов
Проверить надёжность выполненной скрутки после чего зафиксировать провода в отверстии коннектора.
Выполнить фиксацию проводов
Метод опрессовки
Способ опрессования предполагает соединение проводов или кабелей при помощи медной или алюминиевой гильзы с применением специальных клещей-опрессователей гидравлического или ручного типа.
В данном случает соединение осуществляется с помощью специальной гильзы
Технология прессования заключается в зачистке изоляции согласно длине гильзы, а слишком тонкие жилы следует соединить скруткой. Затем все кабеля складываются вместе и располагаются внутри гильзы, после чего выполняется двукратная опрессовка по всей длине. Способ позволяет выполнить надёжное и безопасное соединение многожильных проводов, изготовленных из разных видов материалов.
Болтовое соединение
Самым простым, но недостаточно надёжным способом соединения многожильных проводов является скрутка с последующей болтовой фиксацией. Этот вариант разъёмного соединения чаще всего используется в условиях открытой проводки.
Болтовое соединение самое простое, но не очень надёжное
Чтобы повысить уровень надёжности соединения многожильных проводов рекомендуется выполнить зачистку концов от изоляции, после чего залудить очищенные участки и скрепить их болтом.
Применение соединительных изолирующих зажимов
СИЗ-элементы применяются при необходимости выполнить соединение многожильных проводов с небольшим сечением (в пределах 25 мм2). Конструкционной особенностью такого зажима является пластиковый корпус со встроенной конусообразной пружиной.
Этот способ подходит для соединения проводов с небольшим сечением
Многожильные провода сначала соединяются в один пучок при помощи скрутки, на которую затем накручивается зажимная часть. Кроме прочего, место проводного соединения не нуждается в дополнительной изоляции.
Метод сварки
Неразъёмное соединение является наиболее надёжным способом при работе с многожильными проводами. При правильно выполненной сварке общие показатели механической прочности и контактного сопротивления по степени надёжности не отличаются от аналогичных параметров цельного проводника.
Сварочное соединение проводов считается самым надёжным
Сварку можно выполнять на переменном и постоянном токе. На подготовительном этапе провода зачищаются от изоляции, после чего выполняется их скрутка и выравнивание обрезкой торцов. Чтобы в процессе сварки проводники не перегревались, необходимо обеспечить качественный отвод тепла.
Меры безопасности
С целью обеспечения мер безопасной эксплуатации соединённых многожильных проводов важно в обязательном порядке изолировать все части электрической проводки. Правильная изоляция помогает исключить опасное соприкосновение токопроводящих частей между собой или с телом человека. При выборе изоляционного материала необходимо учитывать условия эксплуатации электроцепи, но в большинстве случаев с этой целью применяются изоляционная лента, а также специальная виниловая или термоусадочная трубка.
Если участок подсоединения подвергается негативному воздействию высокотемпературных режимов, в качестве изоляционного материала рекомендуется использовать лакоткань или тканевую изолирующую ленту. Немаловажное значение имеет правильное выполнение всех этапов электрического монтажа. Только при надёжном подсоединении и грамотном подключении всех элементов электросети удаётся минимизировать риск появления участков с плохим контактом, а также предотвращаются локальные перегревы и обрывы электрической проводки.
Многожильные кабели — популярный и распространённый вариант, широко применяемый для обустройства электропроводки разного назначения. Общие правила раздельного соединения многожильных и одножильных проводников не имеют никаких отличий или особенностей, поэтому допускается использовать с этой целью скрутку, винтовой зажим, СИЗ-элементы, сварку и пайку.
- Автор: Владимирович75
- Распечатать
Оцените статью:
(16 голосов, среднее: 4.2 из 5)
Поделитесь с друзьями!
самые безопасные и надежные методы
СОДЕРЖАНИЕ
- Подготовка к соединению проводов между собой
- Можно ли использовать обычную скрутку для соединения проводов
- 8 способов соединить провода между собой без пайки и сварки
- Технология скрутки с термоусадкой
- Использование соединительной гильзы
- Использование гильзы с термоусадкой
- Гильза с термоусадкой и припоем
- Использование клеммной колодки и обжимных наконечников
- Изолированный плоский разъем
- Использование круглого изолированного разъема
- Концевой клеммник
- Пайка и сварка для соединения проводов
- Пайка
- Сварка
- Нюансы соединения между собой проводов из разных материалов и различного диаметра
- Полезные рекомендации по соединению проводов
Проблема. Большой ошибкой будет считать, что, чтобы соединить провода между собой, достаточно сделать скрутку и не забивать себе голову. Такой подход приведет к проблемам, а то и к пожару. Поэтому важно разобраться, какой современный метод соединения подойдет вам лучше всего.
Решение. Соединение проводов между собой возможно разными способами: пайкой, сваркой, различными приспособлениями и т. д. Выбрать подходящий начинающему электрику может быть непросто, ведь каждый из этих методов имеет свои особенности.
Подготовка к соединению проводов между собой
Перед тем как соединять провода между собой, их необходимо зачистить от изоляции.
Зачистку провода можно осуществлять с помощью монтерского ножа, но делать то нужно аккуратно, чтобы не повредить токопроводящую жилу и не уменьшить ее сечение. Поэтому здесь важно соблюдать последовательность действий:
- Зачистку жил от изоляции нужно производить в удобных условиях.
- Пальцами левой руки (если вы правша) сожмите изолированную жилу.
- Нож держите в правой руке и без сильного нажима надсеките изоляционный слой – проверьте его твердость. Не повредите жилу: не надсеките и не уменьшите площадь ее сечения.
- Медленно поворачивая провод пальцами левой руки, надрежьте изоляцию вокруг жилы.
- После кругового надрезания стяните изоляцию с жилы «чехлом».
Для описанной выше нехитрой операции также было придумано приспособление – стриппер. Им обзавелся уже, наверное, каждый электрик. Это инструмент, позволяющий зачищать концы жил от изоляции, а также помогающий разделывать кабели, которые состоят из большого количества жил.
Для каждого сечения провода у стриппера предусмотрен свой «калибр» с режущей кромкой, а самое главное преимущество такого инструмента заключается в том, что с его помощью гарантированно не происходит повреждения металлической жилы.
Можно ли использовать обычную скрутку для соединения проводов
Еще в конце XX века нагрузки на электропроводку были меньше, а потому вопрос, как соединить провода между собой, был неактуален. Повсеместно практиковался кустарный способ соединения отрезков проводов под названием «скрутка». Два конца зачищались ножом от изоляции на одинаковую длину от среза, а дальше просто скручивались в жгут.
Для лучшего контакта такой жгут потом обжимался плоскогубцами. Затем получившийся хвостик обертывался изолентой так, чтобы не было видно оголенных жил. Вот и готово соединение.
В зависимости от проходящей по такому проводу электрической нагрузки длина жгута для обеспечения качественной передачи тока могла достигать 10 см!
В принципе, если вышеописанное соединение было грамотно заизолировано, то служить скрутка могла десятилетиями, не создавая при этом никакой угрозы для пожарной безопасности. Другое дело, что с тем самым качеством изоляции, с расчетом длины контакта никто особенно никогда не заморачивался, а потому имело место повсеместное нарушение электриками этой технологии.
Часто скрутки практиковались в производственных и складских помещениях, где почти всегда присутствует повышенная влажность. Металл проводов под воздействием паров воды и в присутствии сильного переменного электромагнитного поля, а также в отсутствии качественной герметизации очень быстро окислялся, ухудшалось эффективное передающее сечение. Как следствие, место скрутки начинало нагреваться, пока разрастающаяся коррозия не приводила к возгоранию узла.
Читайте также: «Длина сварочных проводов: требования, нормы, способы увеличения»
Так как же правильно соединить провода между собой?
Современные правила эксплуатации электроприборов (ПУЭ, п. 2.1.21) воспрещают эксплуатацию проводки, в которой имеются скрученные участки. И неважно, выдержаны или нет при этом требования тридцатилетней давности.
А иногда возникает вопрос, как соединить алюминиевые провода между собой. Или даже требуется обеспечить контакт между медной и алюминиевой жилами. Скрутка здесь также недопустима.
Виной всему здесь оксидная пленка, покрывающая любой предмет из алюминия (Al2O3). Она снижает проводимость, вследствие чего может считаться элементом изоляции. И избавиться от такой пленки невозможно – никакой напильник тут не поможет.
Есть и еще одна проблема с алюминием – он имеет высокое значение коэффициента линейного расширения при нагревании. Если задействовать недостаточно толстую жилу, то даже при протекании по алюминиевому проводу тока мощностью хотя бы в 1,5 киловатта в жгуте скрутки произойдет процесс, который электрики называют «самообжатие».
Читайте также: «Сварочный позиционер»
Казалось бы, хорошо – более плотный контакт проводов означает потенциально большую площадь их соприкосновения, что при прочих равных условиях снижает сопротивление и нагревание узла. Но стоит пользователю повернуть выключатель и разорвать цепь, как ток исчезнет, а жилы начнут охлаждаться. Со снижением температуры будет происходить и сокращение их геометрических размеров. Между проводами в скрутке появятся микрозазоры.
«Ну и что!» – скажут многие, – «Еще раз включим – снова все нагреется, расширится и прижмется». Верно, но не так, как сокращалось. В итоге многочисленные циклы нагревания и охлаждения способны разболтать изначально весьма плотную скрутку алюминиевых проводов.
Здесь уместно провести аналогию с поврежденным асфальтовым покрытием: маленькая ямка способна через пару сезонов превратиться в огромную промоину из-за того, что углубление накапливает воду, которая в межсезонье много раз превращается в лед и обратно. А вода имеет свойство расширяться при замерзании. В итоге – меняй асфальт!
Читайте также: «Сварочный стол своими руками»
В общем, чтобы гарантированно избежать появления пожароопасной ситуации, необходимо либо заменять скрутку специальными стыковочными узлами, либо дополнять ее пайкой, сваркой или же обжимом высокого усилия. Расскажем об этом далее.
8 способов соединить провода между собой без пайки и сварки
Технология скрутки с термоусадкой
Как соединить провода между собой без пайки, но чтобы при этом гарантировалась надежность соединения? Зачистим концы проводов от изоляционных слоев не менее чем на 3 см от среза. Далее жилы следует сложить параллельно и скрутить в жгут. Затем продолжения проводов разводятся, а скрутка подворачивается в сторону. Сверху ставится термоусадка.
Соединение получается влагостойким и достаточно длинным, чтобы обеспечить качественный контакт жил между собой для передачи электрической нагрузки без избыточного нагревания. Более того, термоусадка не позволит соединению разойтись при натяжении провода.
Использование соединительной гильзы
Соединительная гильза представляет собой цилиндр, как правило, из ПВХ, который призван прикрывать соединение проводов и защищать его от механических воздействий. Вначале гильза надевается на один из проводов подобно манжете. Затем концы проводов очищаются от изоляции, стыкуются, обжимаются, готовое соединение опрессовывается. Сверху натягивается гильза. Сразу следует отметить, что такое соединение не является герметичным для испарений различных жидкостей.
Использование гильзы с термоусадкой
Технология такого соединения практически ничем не отличается от предыдущей рассмотренной. Лишь только в конце гильза проходит процедуру термоусадки, в результате чего стыковочный узел герметизируется.
Гильза с термоусадкой и припоем
Современные гильзы такого типа содержат внутри припой. После того как вы состыкуете зачищенные от изоляции провода внутри нее, а далее нагреете ее феном, припой внутри расплавится и накрепко спаяет оголенные жилы. Вместе с припоем расплавятся и герметизирующие манжеты по краям гильзы – они обхватят провода и загерметизируют соединение.
Использование клеммной колодки и обжимных наконечников
Клеммная колодка – это соединительный элемент, выполняемый, как правило, из ПВХ. У самой колодки может иметься 1 или множество жил (в зависимости от того, сколько проводов вы соединяете). С каждой стороны каждой жилы на колодке присутствуют обжимные винты. Оголенные провода вставляются в зажимы и закрепляются винтами. Соединение получается надежным, а главное, его можно потом снова разобрать. Но следует отметить, что герметичность обжимная колодка не обеспечивает.
Изолированный плоский разъем
Такие разъемы крепятся на концах оголенных жил посредством обжатия, а далее соединяются по принципу «папа – мама». И здесь нужно внимательно отнестись к двум моментам:
- во-первых, такие разъемы ни в коем случае не обеспечивают герметичность соединения;
- а во-вторых, внимательно следите, чтобы количество «пап» равнялось количеству «мам», иначе останетесь без подходящих для соединения проводов.
Использование круглого изолированного разъема
Такое соединение ничем не отличается от технологии с плоскими разъемами. Оно также не обеспечивает герметичности, однако его удобнее изолировать, например, с помощью термоусадочной гильзы.
Концевой клеммник
Согласно современным ПУЭ соединение проводов скруткой допустимо только в том случае, если при этом задействуется концевой клеммник. Он похож на плоский разъем, только имеет один выход/вход. В него вставляется сплетенный жгут и обжимается винтами клеммника. Сейчас на рынке есть такие разновидности концевых клеммников, которые способны гарантировать влагонепроницаемость соединения.
Пайка и сварка для соединения проводов
Пайка
Как соединить медные провода между собой так, чтобы контакт был максимально надежным? Разумеется, с помощью пайки. Это классический способ соединения проводов. Расплавленный припой образует с медными проводами единое целое. Но следует помнить, что это все справедливо, если спаиваются именно медные жилы.
Для алюминиевых проводов намного более безопасным являются вышеописанные способы прижимного соединения, особенно если речь идет о стыковке алюминиевой и медной жил (здесь лучше использовать плоский или круглый разъем).
Но иногда ничего не остается, как соединить такие провода между собой пайкой. В таком случае используют флюсы – специальные добавки в оловянный припой, благодаря которым удается компенсировать разницу термических линейных расширений различных проводников без потери токопроводимости.
Читайте также: «Сварка арматуры»
Достоинства пайки:
- Данное соединение намного надежнее, чем, например, скрутка.
- Спайка удобна в случае соединения многожильных кабелей.
- Спайка более надежна в эксплуатации.
- И самое главное: спайка – это один из самых дешевых способов монтажа электрических цепей.
Недостатки пайки:
- Требуются большие затраты труда и времени, использование специализированного инструмента, который далеко не всегда находится под рукой.
- От работника требуется наличие квалификации и опыта работы с паяльником.
Но даже с учетом трудоемкости пайки невозможно отрицать, что данный способ монтажа проводки намного более эффективен, чем скрутка.
Сварка
Вместо паяльника можно использовать сварочный аппарат, оснащенный осциллятором (чтобы можно было сваривать тонкие детали). В этом случае будет иметь место особый вид пайки – сварка.
Достоинства сварки:
- По надежности данный способ обеспечения соединения проводов тянет на чистую «десятку».
- Провода проходят нагрев до температуры в 1,5 тысячи градусов и более. Образующийся шарик металла после этого неподвластен никакому линейному термическому расширению.
Читайте также: «Оборудование для сварочных работ»
Недостатки сварки:
- Свариваются обычно только толстые провода. Домашнюю проводку максимум паяют.
- Сварку проводов может осуществлять только тот, кто имеет соответствующую подтвержденную компетенцию.
Нюансы соединения между собой проводов из разных материалов и различного диаметра
Итак, еще раз: почему же не следует соединять в скрутку провода из разных металлов, в том числе отличающих по составу сплавов меди и алюминия? Вот причины:
- Сильное нагревание из-за различных показателей удельного сопротивления.
- Планомерное и неотвратимое ослабевание контакта вследствие разницы термических линейных расширений.
Читайте также: «Стыковое сварное соединение»
Чтобы избежать указанных неприятностей, проводники из разных металлов обычно соединяют при помощи:
- клеммных колодок;
- болтового соединения;
- плоских или круглых разъемов;
- ответвительных зажимов (по факту это то же, что и классические разъемы, только для соединения проводов на улице).
Другие разновидности технологий соединения использовать запрещено.
Читайте также: «Анодное покрытие»
Если же требуется соединить проводники с разными диаметрами, то использовать можно все разновидности коннекторов, нельзя лишь делать скрутку. Обычно применяют следующие виды соединения:
- клеммные колодки;
- плоские или круглые разъемы;
- болтовое соединение.
Ценные рекомендации по соединению проводов
Просто запомните нижеприведенные важные правила:
- Очень аккуратно используйте нож при очистке жил от изоляции. В противном случае вы можете уменьшить эффективное сечение провода и тем самым увеличить вероятность аварии. Правильнее всего задействовать для этой цели стриппер.
- Подбирайте диаметры гильз, наконечников и защитных колпачков по размеру.
- Витки изоленты должны накладываться внахлест и в несколько слоев (не менее трех). Первые и последние витки должны, соответственно, начинаться и заканчиваться на изоляции проводов.
- Одинокие жилы в зажимах колодок, как правило, держатся слабо. Рекомендуется сгибать концы вдвое или делать из них произвольную петельку.
- Не стоит относиться к соединенным проводам слишком бережно. Подергайте их, чтобы проверить крепость контакта. Помните – провод обязан держать нагрузку, и не только электрическую.
- Всегда оставляйте в щитке кабель с запасом. Помните, в случае проведения ремонтных мероприятий это соединение, скорей всего, будет не последнее.
Читайте также: «Цинкование металла»
Сварка и спаивание проводов хоть и гарантируют надежность соединения, но тем не менее являются трудоемкими процедурами. Альтернативных способов соединения проводов между собой достаточно много, и с развитием прогресса их будет становиться все больше. Главное в этом вопросе – проявлять тщательность и аккуратность.
Как соединить провода между собой
Оцените, пожалуйста, статью
12345
Всего оценок: 1, Средняя: 5
как соединить между собой медный и алюминиевый провод, какие бывают клеммники для многожильных и одножильных проводов, варианты крепления с пайкой и без нее
Около 70% ошибок при монтаже электропроводки связаны с проводами. Отсутствие электричества может быть обусловлено ненадежным контактом или его отсутствием в соединительной коробке, электроприборе. Далее в статье – все варианты соединения проводов, их монтаж и разновидности.
Содержание
- Способы соединения проводов и кабелей
- Когда потребуется соединять кабели
- Виды кабелей для соединения
- Как лучше надежно соединить между собой два кабеля
- Со спайкой
- Без пайки
- Медные
- Алюминиевые
- Можно ли соединять и кабели скруткой
- Многожильные и одножильные
- Способы скрутки
- Правильная скрутка электропроводки в распределительной коробке
- Скрутка разного сечения
- Колпачки скрутки
- С помощью контактных зажимов
- Как заварить скрутку
- Способы соединения проводов или кабелей между собой
- Опрессовка
- Болтовое соединение
- Клеммники
- Виды клеммников для многожильных и одножильных кабелей
- Клеммы в распределительной коробке (медные или металлические)
- Самозажимные клеммники WAGO
- Использование наконечников
- Пайка наконечников электропроводки
- Соединители для проводов и кабелей
- Винтовые зажимы
- Винтовые клеммы
- Зажим силовой
- Клипсы
- Пружинные зажимы
- Пружинные клеммы
- Соединительные зажимы
- Муфты
- Соединительные колодки электропроводки при ее повреждении
- Советы и правила безопасности
- Полезное видео
Способы соединения проводов и кабелей
Электричество – это сфера, в которой нужно тщательно подбирать материалы, следить за надежностью и работоспособностью.
Для качественного и бесперебойного электроснабжения в доме, электропровода должны быть соединены правильно.
В случае ошибки под угрозой будет не только работоспособность бытовых приборов, но и пожарная безопасность.
Когда потребуется соединять кабели
Соединение кабелей потребуется в случае некачественной разводки, выполненной ранее, либо по причине произведенных ошибок при монтажных работах. Чтобы восстановить подачу электричества в дом, требуется соединить электропровода. Сделать соединение можно способами, которые условно делятся на 2 группы:
- Для первой группы специальное оборудование не требуется.
- Для второй группы уже нужны определенные умения и профессиональные инструменты.
Работы по соединению кабелей должны производиться с соблюдением техники безопасности.
Виды кабелей для соединения
Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.
Напряжение подключаемых приборов должно быть до 380 Вольт.
Сечение выбирается в зависимости от нагрузки:
- для тока в 6 А используется ПВС с сечением 0,75 мм.;
- для 10 Ампер – сечение составляет 1 мм.;
- для токов в 16 А – 1,5 мм.
Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.
Как лучше надежно соединить между собой два кабеля
Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:
- пайка;
- сварка;
- обжим гильзами.
Простые способы соединения, не требующие инструментов и знаний:
- соединение с помощью клеммных колодок;
- пружинные зажимы;
- колпачки СИЗ;
- болтовое соединение.
Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.
Со спайкой
Спайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:
- зачистка изоляции;
- очистка от окислов при помощи наждачной бумаги;
- проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
- проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
- место пайки охлаждается.
Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция. Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике.
Без пайки
Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.
Использовать только соединение скруткой по правилам ПУЭ запрещено.
Медные
Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.
Алюминиевые
Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.
Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.
Можно ли соединять и кабели скруткой
Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.
Многожильные и одножильные
При подсоединении многожильных проводов следует придерживаться следующих правил:
- зачистить изоляцию на 4 см;
- раскрутить проводники на 2 см;
- соединить до стыка незакрученных жил;
- закручиваются провода только пальцами;
- затянуть скрутку можно при помощи плоскогубцев;
- оголенные провода изолируются специальной лентой или термоусадочной трубкой.
Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.
Способы скрутки
Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.
Правильная скрутка электропроводки в распределительной коробке
При скрутке нужно следовать следующему порядку действий:
- обесточить дом или квартиру;
- очистить проводки от изоляции на 4 см и более;
- раскрутить проводки на 2 см;
- соединить до стыка нераскрученные провода;
- закрутить жилы пальцами;
- затянуть скрутку плоскогубцами;
- заизолировать оголенные провода.
Соединять можно как одножильные, так и многожильные кабели.
Скрутка разного сечения
Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.
Колпачки скрутки
Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.
Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.
С помощью контактных зажимов
Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.
Как заварить скрутку
После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.
Способы соединения проводов или кабелей между собой
Места соединения двух проводников должны удовлетворять следующим требованиям:
- надежность;
- механическая прочность.
Соблюсти эти условия можно и при соединении проводников без спайки.
Опрессовка
Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.
Алгоритм опрессовки:
- зачистка изоляции;
- зачистка проводов до чистого металла;
- провода нужно скрутить и вставить в гильзу;
- проводники обжимаются при помощи специальных клещей.
Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.
Болтовое соединение
Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.
Порядок соединения такой:
- зачистка изоляции;
- зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
- на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
- конструкция затягивается гайкой.
С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.
Клеммники
Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:
- зачистка изоляции на 5-7 мм;
- удаление оксидной пленки;
- установка проводников в гнезда друг напротив друга;
- фиксирование болтами.
Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.
Виды клеммников для многожильных и одножильных кабелей
Всего существует 5 основных видов клеммников:
- ножевые и штыревые;
- винтовые;
- зажимные и самозажимные;
- колпачковые;
- ужимные типа «орех».
Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.
Клеммы в распределительной коробке (медные или металлические)
Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:
- дешевые приборы обладают низким качеством;
- соединить можно только 2 провода;
- не подходят для многожильные проводов.
Самозажимные клеммники WAGO
Используется 2 вида клеммников Ваго:
- С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
- С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.
При правильной эксплуатации клеммники Ваго работают 25-30 лет.
Использование наконечников
Для подключения используют 2 вида наконечников и гильз:
- в первых соединение производится внутри изделия;
- во втором оконцевание двух электропроводов происходит разными наконечниками.
Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.
Пайка наконечников электропроводки
Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.
Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.
Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.
Соединители для проводов и кабелей
Соединители – это специальные устройства, облегчающие присоединение двух или нескольких проводников. Бывают винтовые и зажимные механизмы.
Винтовые зажимы
Используются для соединения проводов разного материала и различного диаметра. Исключение – многожильные электропровода, которые обжимаются специальными наконечниками. Также винтовой зажим может повредить алюминиевые провода, поэтому для такого материала их лучше не использовать.
Винтовые клеммы
Позволяют соединить между собой алюминиевые и медные проводники. Отличаются простотой соединения.
Зажим силовой
В такие зажимы зачищенный проводник помещается в отверстие до конца. Там он автоматически фиксируется прижимной пластиной. С помощью зажимов можно закреплять медные и алюминиевые проводки.
Клипсы
Для установки провода фиксатор клипсы ставится в вертикальное положение, внутрь вставляются провода, а затем фиксатор нужно перевести в горизонтальное положение. Плюс – можно внести коррективы.
Пружинные зажимы
В качестве пружинных зажимов используются колпачки СИЗ. Благодаря ним можно быстро выполнить контакт двух проводов схожих диаметров. Важно правильно подобрать зажим, иначе контакт будет ненадежным.
Пружинные клеммы
Пружинные клеммы Wago быстро и качественно обеспечивают надежный контакт. При этом со временем пружина может ослабнуть или перегреться.
Соединительные зажимы
Бывают двух видов – электрические и электротехнические. Разница лишь в токовой нагрузке. Соединение происходит внутри прибора.
Муфты
Выполняется в виде металлической трубки. Используются для проводников с сечением 0,25-16 мм. Фиксируется провод путем силового обжима. Не используются для одножильных проводов.
Соединительные колодки электропроводки при ее повреждении
При повреждении электропроводки с многожильными проводниками нельзя использовать зажимные колодки. Они дополнительно передавливают проводники, из-за чего жилы деформируются и повреждаются. В результате соединение греется, оплавляется и есть риск возникновения пожара.
Советы и правила безопасности
К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.
Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.
Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.
Полезное видео
5 способов соединения двух проводов без пайки
Если вам когда-либо приходилось соединять два провода вместе без использования паяльника, то вы знаете, что это может быть непростой задачей. К счастью, есть несколько простых способов установить соединение без дополнительного оборудования.
Соединитель с термоусадкой
Когда вам нужно соединить два провода, термоусадочный соединитель встык — отличный способ сделать это . Этот тип разъема доступен в разных размерах, поэтому вы можете выбрать тот, который подходит для ваших проводов. Вам также понадобится тепловая пушка или зажигалка, чтобы сжать разъем.
Для использования стыкового соединителя с термоусадкой сначала снимите изоляцию с конца каждого провода. Затем скрутите жилы провода вместе и вставьте их в разъем. Убедитесь, что жилы провода полностью вставлены в разъем.
Затем с помощью теплового пистолета или зажигалки усадите разъем. Держите пистолет или зажигалку примерно в дюйме от разъема и перемещайте его вперед и назад, пока он полностью не сократится. Соединитель станет очень жестким, когда он полностью сожмется.
Теперь вы можете привинтить клемму или использовать другой тип разъема, чтобы закончить подключение проводов.
Скрутка и лента
Когда необходимо соединить два провода, найти правильный способ часто бывает непросто. Один из вариантов — скрутить концы проводов вместе, а затем скрепить их изолентой . Это быстрый и простой способ подключения, и он будет хорошо работать при обычном использовании. Если вам нужно будет отсоединить провода позже, вы можете просто раскрутить их и разъединить.
Обжимной соединитель
Соединители проводов используются для соединения двух или более проводов. Они бывают разных форм и размеров, но наиболее распространенным типом является обжимной соединитель . Этот тип соединителя состоит из металлической втулки и металлического обжимного кольца. Рукав надевается на конец каждого провода, а затем обжимное кольцо сжимается плоскогубцами, навсегда прикрепляя разъем к проводам.
Обжимные соединители очень надежны и могут выдерживать высокие уровни электрического тока. Они также просты в использовании; все, что вам нужно, это пара плоскогубцев. А поскольку они такие недорогие, они являются отличным вариантом для подключения низковольтной проводки, например, в домашней развлекательной системе или компьютерной сети.
Клеммные колодки
Клеммные колодки представляют собой небольшие пластиковые блоки с металлическими клеммами , которые можно использовать для соединения двух или более проводов. Они часто используются для создания временного электрического соединения, и они могут быть очень полезны, когда вам нужно соединить два провода, которые не расположены близко друг к другу.
Чтобы использовать клеммную колодку, сначала обрежьте провода до нужной длины и снимите изоляцию с концов. Затем вставьте провода в соответствующие клеммы на блоке. Наконец, используйте отвертку, чтобы затянуть винты на клеммах, чтобы удерживать провода на месте.
Проволочные гайки
Проволочные гайки — отличный способ соединить два провода без пайки . Просто накрутите проволочные гайки на два провода, а затем накрутите крышку. Проволочные гайки создадут соединение между двумя проводами и будут удерживать их вместе.
Часто задаваемые вопросы
Что можно использовать вместо припоя?
Есть несколько вещей, которые можно использовать вместо припоя. Один из вариантов — использовать паяльник с долотообразным наконечником для создания прочного соединения. Вы также можете попробовать использовать пистолет для горячего клея, чтобы соединить детали вместе. Если вы работаете с металлом, вы можете попробовать использовать металлический клей или эпоксидную смолу для создания связи.
Как лучше всего соединить два провода вместе?
Существует несколько способов соединения двух проводов. Одним из способов является использование проводного соединителя. Вы также можете использовать паяльник, чтобы спаять провода вместе. Другой способ — использовать поворотный разъем.
Можно ли использовать клей вместо припоя?
Нет, нельзя использовать клей вместо припоя . Клей не является надежным или достаточно прочным клеем, чтобы скрепить вместе два куска металла. Припой специально разработан для создания прочной связи между металлами, что делает его лучшим выбором для данного применения.
Можно ли использовать скрепку в качестве припоя?
Да, вы можете использовать скрепку в качестве припоя . Однако это не лучший вариант, так как металл не очень прочный и может легко сломаться.
Безопасно ли склеивать провода горячим клеем?
Да, склеивать провода горячим клеем безопасно, если вы используете подходящий клей и следуете инструкциям производителя. Перед склеиванием убедитесь, что провода чистые и сухие, и избегайте попадания клея на изоляцию.
Можно ли использовать алюминиевую фольгу для пайки?
Нет, алюминиевую фольгу нельзя использовать для пайки . Из-за алюминиевой фольги припой не будет прилипать к металлу, и соединение не будет прочным.
Может ли изолента загореться?
Да, изолента может загореться . Под воздействием пламени или источника тепла клей на ленте может начать гореть, что может привести к воспламенению ленты.
Подходит ли клейкая лента для электрических проводов?
Изоляционная лента не подходит для электрических проводов . Он не является хорошим изолятором и может фактически создать опасность пожара.
Является ли термоклеевой стержень токопроводящим?
Нет, стержни горячего клея не проводят ток . Они изготовлены из термопластичной смолы и заполнены металлическим сплавом, который проводит тепло, но не электричество. Это делает их идеальными для склеивания материалов, которые необходимо нагреть, таких как ткань, бумага и пластик.
Можно ли использовать медную проволоку для пайки?
Да, для пайки можно использовать медную проволоку . Фактически, медная проволока используется для пайки, потому что она хорошо проводит тепло.
Является ли JB Weld проводником электричества?
JB Weld представляет собой двухкомпонентную эпоксидную смолу, не проводящую электричество . Может использоваться для ремонта электрооборудования и проводки.
Является ли силикон электропроводным?
Да, силикон является электропроводным . Однако степень электропроводности варьируется в зависимости от типа силикона. Некоторые силиконы обладают высокой электропроводностью, в то время как другие имеют лишь незначительную электропроводность.
Видео по теме: Как соединить два провода без пайки?
Заключительные слова
В заключение, есть много способов соединить два провода без пайки. Некоторые из них более постоянны, чем другие, но все сделают свое дело в крайнем случае. Если вам нужно соединить два провода, а паяльника под рукой нет, попробуйте один из этих способов!
Другие полезные руководства по пайке:
- Практика пайки
- Лучшие руки для пайки
- Можно ли использовать паяльник для сжигания дерева
Как подключить проводку вашей новой автомобильной магнитолы
Поедание шоссе с четкостью и громкостью — чемпион автомобильной аудиосистемы.
В течение первых нескольких лет работы в компании Crutchfield я был одним из наших консультантов, помогая нашим клиентам выбирать новые аудиокомпоненты для своих домов и автомобилей. В конце концов, я перешел в команду сценаристов и провел десять лет, изучая новые продукты и еще больше изучая автомобильную аудиотехнику.
На протяжении многих лет я выполнял множество автомобильных и домашних аудиоинсталляций, некоторые из них даже на собственных автомобилях. Как редактор веб-статей Кратчфилда об автозвуке, я не мог просить более крутой работы. Мы слушаем музыку и играем с автомагнитолой каждый день!
Как и большинство из нас, я всегда увлекался музыкой. Я установил свою первую автомобильную стереосистему еще до того, как семейный автомобиль стал моим. В колледже я помогал друзьям и соседям по комнате устанавливать стереосистемы в их автомобилях и настраивать их в квартирах. Несколько лет я был ди-джеем-добровольцем на местной общественной радиостанции (играл поздний ночной металл и блюграсс и альтернативный кантри по воскресеньям). Именно там я также впервые узнал немного о звуковых микшерах.
В эти дни я служу своему сообществу, работая волонтером в Бойскаутах Америки. Я также люблю играть в настольные игры и ролевые игры, проводить время с семьей и устанавливать новые аудиосистемы для своих друзей.
Подробнее о Роберте
- Работал в компании Crutchfield в 1999 г.
- Прошел тщательное обучение внутренних консультантов, изучив все тонкости различных продуктов
- Остается в курсе последних событий, посещая тренинги поставщиков по новым продуктам
- Получил сертификат MECP (Mobile Electronics Certified Professional)
- Автор десятков статей о Кратчфилде и сотен презентаций автомобильной аудиосистемы
- Управляющий редактор статей об автомобильной аудиосистеме на сайте Crutchfield.com
- Опытный внештатный писатель и редактор
Подробнее от Роберта Ференси-Виарса
Видео: Устройство для установки автомобильной стереосистемы со скидкой
Практическое занятие с двумя видеорегистраторами Pioneer
Как выбрать радар-детектор
Руководство по покупке автомобильной стереосистемы
Обзор автомобильной стереосистемы Sony XAV-AX5500
Автомобильные стереосистемы с одним и двумя DIN-модулями
Первым шагом к установке новой автомобильной стереосистемы является ее подключение. жгут проводов к адаптеру, который подключается к вашему автомобилю. Создание долговечных и надежных проводных соединений имеет первостепенное значение. Используя один или несколько методов, показанных ниже, вы можете быть уверены, что ваши соединения прослужат долгие годы и что ваша новая автомобильная стереосистема будет работать должным образом.
Как соединить два провода
В большинстве случаев вам потребуется соединить концы двух проводов вместе. Примерно в десяток раз. Ниже приведены способы, которые мы считаем лучшими для этого. Используйте метод, который лучше всего подходит для вас.
Пайка двух проводов
Пайка обеспечивает наиболее надежное соединение. Термоусадочная трубка защищает и изолирует это соединение. Задача всегда начинается со съемника для снятия изоляции с концов проводов.
Использование коннекторов Posi-Products
Коннекторы Posi-Products™ легко крепятся и надежно фиксируются. Это наш любимый метод из-за качества соединителей и простоты техники.
Обжим проводов
Обжим позволяет получить достаточно прочное соединение. Вам понадобится обжимной инструмент и обжимные колпачки. Единственным потенциальным недостатком является то, что если колпачки не закручены достаточно плотно, они могут расшататься. Подергайте их хорошенько, прежде чем устанавливать эту стереосистему!
Как подключиться к существующим проводам
Иногда вам нужно подключить новый провод к середине существующего провода. Это называется «подцепить» провод, и есть несколько разных способов сделать это безопасно и надежно. Вот наши три предпочтительных метода. Ваша ситуация поможет определить лучший способ сделать это.
Врезка с помощью соединителей Posi-Tap
Так же, как и соединители для проводов, соединители Posi-Tap легко использовать для безопасного врезки в другой провод.
Врезка пайкой
Пайка — это старый способ выполнить работу, и вот хитрость правильной пайки врезного соединения.
Т-образное соединение (без пайки)
Т-образное соединение, также называемое «механическим» соединением, представляет собой способ создания прочного соединения с использованием только самих проводов. Иногда это единственный способ выполнить работу. Это также хороший вариант попрактиковаться на верстаке.
Позвольте нам сделать это за вас — Crutchfield ReadyHarness
Для большинства автомобилей мы предлагаем услугу Crutchfield ReadyHarness™. Мы возьмем жгут проводов от вашей новой стереосистемы и жгут проводов адаптера для вашего автомобиля и профессионально соединим их перед отправкой вашей новой стереосистемы. Мы сообщим вам, доступна ли эта услуга для вашего автомобиля, когда вы сообщите нам, на каком автомобиле вы ездите, и выберете новую стереосистему.
Между тем, вы можете узнать больше об этом процессе в нашей статье ReadyHarness. Имейте в виду, что вам, возможно, все же придется подключиться к паре проводов в вашей машине — мы не можем сделать это заранее.
Установите как профессионал
Столкновение с этими двумя пучками проводов может быть пугающим, особенно если это ваша первая установка. Но задача на самом деле не так уж сложна, если вы не торопитесь и аккуратно подключаетесь, по одному проводу за раз. Прежде чем вы это узнаете, ваша новая стереосистема будет установлена и готова к работе.
Если вы столкнулись с проблемой или застряли — и если вы приобрели свое оборудование в Crutchfield — позвоните нам, и наша служба технической поддержки поможет вам решить эту проблему.
Втычные и винтовые соединители на выключателях и розетках
По
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле — местный профсоюзный электрик №176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электроустановках. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 20.04.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Джессика Врубель
Факт проверен Джессика Врубель
Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Кевин Норрис
Если вы внимательно осмотрите стандартный бытовой настенный выключатель или розетку, вы заметите, что помимо винтовых клемм на боковой стороне устройства есть ряд прорезей или отверстий в задней части корпуса. Это вставные соединения проводов, разработанные таким образом, что вы можете соединять провода, просто вставляя оголенный конец провода в отверстие, где провод удерживается пружинным зажимом. Это, конечно, быстрый и простой метод, но это не лучший способ установить связи. Стандартные винтовые клеммы лучше.
Смотреть сейчас: Вставные провода и винтовые соединители
Проблема с вставными проводными соединениями
Профессиональные электрики почти никогда не используют вставные разъемы, и тому есть причина. Ни один профессионал не хочет, чтобы его вызвали на работу, чтобы исправить плохое соединение, а вставные проводные соединения имеют гораздо больше шансов выйти из строя, чем стандартные соединения с винтовыми клеммами.
Каждый вставной разъем включает в себя очень маленький подпружиненный металлический зажим внутри корпуса переключателя или розетки. Этот зажим предназначен для надежного захвата оголенного провода после того, как он вставлен в отверстие, и его можно освободить, только если вы вставите кончик небольшой отвертки в размыкающий паз рядом с отверстием.
Однако это соединение заведомо ненадежно и на самом деле не обеспечивает степень контакта металл-металл, необходимую для хорошего электрического соединения. Провода во вставных соединителях могут легко проворачиваться в отверстии и постепенно высвобождаться. И само количество контактов металла с металлом очень и очень мало для вставных соединений, что может привести к перегреву устройства. Когда происходит перегрев, он еще больше ослабляет соединение, что в конечном итоге приводит к полному разрыву соединения. После того, как устройство отсоединено и снова подключено один или два раза, пружинные зажимы изнашиваются и теряют способность захватывать провода.
Любой электрик или домовладелец, который регулярно использует вставные проводные соединения, очень скоро научится избегать их в будущем. Это один из случаев, когда старый способ является лучшим.
Винтовые клеммы лучше
Другим стандартным вариантом подключения проводов является традиционный способ: закрепить провода под винтами клемм по бокам выключателя или розетки. Этот метод занимает немного больше времени и требует некоторой практики для освоения. Обычно это означает формирование оголенного конца провода в петлю по часовой стрелке вокруг винтовой клеммы, а затем плотное затягивание винта, чтобы зажать провод. В розетках и выключателях некоторых типов оголенные провода вставляются в небольшую скобу, а затем затягиваются винты, чтобы надежно зажать провод.
Винтовые клеммы любого типа можно отсоединять и снова подсоединять сколько угодно раз — они никогда не изнашиваются. Винтовые клеммы способны обеспечить более плотное соединение с проводами, что не только предотвращает отсоединение проводов, но и создает лучшее электрическое соединение. Электричество проходит через плотное соединение более свободно, чем через слабое соединение.
Вставные клеммы с зажимными винтами
Некоторые выключатели и розетки предлагают лучшее из обоих миров: вставные фитинги с винтовыми зажимами для затягивания соединения. Они обеспечивают быструю установку без необходимости сгибания проводов и добавляют второй уровень защиты, позволяя зажимать вставленный провод с помощью винта. Хотя они кажутся отличным вариантом, вставные клеммы с зажимными винтами не обеспечивают такого же надежного соединения, как петля по часовой стрелке. Часто сгибание и втягивание проводов обратно в коробку ослабляет соединение.
Как спаять электрические провода
Пайка проводов: Как спаять электрические проводаРасплавить металл, соединить стыки, исправить электрическое соединение
Фото: Westend61 / Getty Images
Уровень сложностиСредний уровень
Идеально подходит для умелых домовладельцев.
Время выполнения30 минут
25–50 долларов
Вам могут понадобиться некоторые расходные материалы.
Нужна профессиональная помощь с вашим проектом?
Получите цитаты от профессионалов с самым высоким рейтингом.
What you’ll need:
TOOLS
- Wire stripper
- Safety goggles
- Safety gloves
- Sponge
- Soldering iron
- Soldering tips
- Soldering iron stand
- Heat gun (optional)
- Lighter
ПРИНАДЛЕЖНОСТИ
- Термоусадочная трубка
- Канифольный флюс
- 60-40 припой со смоляным сердечником
Пополняя свой арсенал инструментов для улучшения дома, вы можете не подумать о покупке набора для пайки, но эти недорогие вещицы могут пригодиться для починки или улучшения проводных соединений на электрических приборах.
Немного потренировавшись, вы можете добавить пайку электрических проводов в свой список забавных навыков домовладельца, но это не работа для небрежных домашних мастеров. Паяльники являются высокотемпературными инструментами, и некачественная или небрежная работа может привести к перегоранию прибора, короткому замыканию или даже пожару. Ниже наше руководство научит вас безопасно паять провода.
Подготовка к пайке проводов
Обеспечьте безопасность себе и остальным домочадцам, приняв надлежащие меры предосторожности перед тем, как приступить к пайке.
Снимите защитные очки и перчатки : Защитите руки и глаза от горячих искр и токсичных материалов.
Рабочее место в хорошем состоянии : Паяльники могут мгновенно нагреваться до 600 градусов по Фаренгейту. Вы хотите иметь безопасное, не захламленное, негорючее рабочее место.
Очень важна хорошая вентиляция : Паяльные пасты и припои на основе свинца могут вызвать проблемы с дыханием в душных помещениях.
Попробуйте несколько тестовых прогонов : Потренируйтесь, по крайней мере, с полдюжиной тестовых стыков, прежде чем припаивать провода друг к другу на вашем ценном приборе.
Рассчитайте диаметр провода: Вам понадобятся эти размеры, чтобы купить правильный тип термоусадочной трубки.
Отключите питание проводного устройства. Безопасность превыше всего.
Зачистное изоляционное покрытие
Фото: Grigorev_Vladimir / iStock / Getty Images дюйма пластикового изоляционного покрытия с каждого из ваших проводов. Это нужное количество зачистки, чтобы обеспечить правильную пайку без использования слишком большого количества термоусадочных трубок на следующем этапе.
Будьте осторожны, чтобы не повредить нижние провода — здесь поможет обрезка проводов соответствующего сечения. Соскабливание покрытия подвергает медные провода окислению, и вы можете повредить электрические соединения.
Покрытие проводов с термоусадочной трубкой
Затем возьмите гибкую пластиковую трубку, предназначенную для плотного прилегания к проводам. Убедитесь, что вы покупаете трубы подходящего размера. Сделайте слишком большой, и он не уменьшится, чтобы соответствовать и изолировать должным образом после пайки. При нагреве он сжимается не менее чем на 50%.
Отрежьте длину, покрывающую стык плюс 1/2 дюйма с каждого конца. Наденьте трубку на один из проводов. А пока сдвиньте его вниз по проводу так, чтобы он находился на безопасном расстоянии от открытой области, которую вы будете припаивать позже.
Скручивание для соединения проводов
Скручивайте провода обеих секций до тех пор, пока они не защелкнутся, чтобы уменьшить растрескивание паяного соединения и улучшить его целостность. Они должны быть закручены достаточно туго, чтобы их диаметр был меньше, чем у термоусадочной трубки. Однако не переусердствуйте — это может затруднить проникновение припоя.
Покройте соединение канифольным флюсом
Фото: OlFedv / iStock / Getty Images
Нанесите немного канифольного флюса на проволоку, чтобы полностью покрыть соединение. Это помогает втянуть припой в жилы соединительного провода.
Чтобы активировать канифольный флюс, прикоснитесь жалом паяльника к проводу на пару секунд. Тепло приведет к расплавлению канифольного флюса. Когда он начинает дымить, это означает, что флюс активирован.
Удаление окисления железа с железа (при необходимости)
Если вы уже использовали утюг раньше, очистите кончик утюга влажной губкой, чтобы удалить остатки окисления. Чистый наконечник максимизирует проводимость и обеспечивает чистое соединение. Если вы приобрели несколько паяльников для этого проекта, вы можете пропустить этот шаг.
Припаяйте провода вместе
Фото: Джоэл Папалини / Adobe Stock
Далее: Самое интересное. Перед работой с паяльником наденьте защитные перчатки и очки.
Включите паяльник и раскатайте примерно четыре-шесть дюймов припоя, готового к использованию.
Храните нагретый паяльник в предназначенной для него устойчивой подставке или подставке, когда он не используется, чтобы предотвратить повреждение от ожогов или риск возгорания. Выключите его, если вам нужно оставить его без присмотра в любой момент, и берите утюг только за изолированную ручку.
Припой и наконечник припоя должны максимально соответствовать диаметру существующего провода.
Прижмите кончик утюга к прядям из проволочной сетки.
Крепко держите несколько секунд, чтобы припой расплавился на железе.
Легкое прикосновение припоя к стыку должно немедленно соединить жилы провода.
Дайте припою остыть
Дайте себе (и припою) минутку отдохнуть. Дайте припою остыть и затвердеть в течение нескольких минут. Оставляя провода нетронутыми во время сушки, вы обеспечиваете надежное соединение.
Установка термоусадочной трубки на место
Натяните термоусадочную трубку на паяное соединение. Пусть он перекрывает исходную изоляционную трубку не менее чем на 1/4 дюйма с каждой стороны, чтобы все части оголенного провода были закрыты.
Применение тепла для усадки трубок
Наконец, возьмите тепловую пушку. Используйте его, чтобы усадить изоляционную трубку вокруг провода. Если у вас нет тепловой пушки, вместо нее можно поднести к трубке зажигалку.
Сделай сам вместо найма профессионала
Навык спаивания двух проводов является преимуществом при выполнении базового ремонта электрооборудования в вашем доме. Тем не менее, работа с электрическими соединениями — особенно если вам не хватает элементарных отраслевых ноу-хау — это то, чем вы не должны заниматься без правильных инструментов и опыта.
Иногда вызов лицензированного электрика рядом с вами является более безопасным выбором. стоимость найма электрика колеблется от 50 до 100 долларов в час , но это хорошие деньги, если вы нервничаете по поводу пайки проводов.
Часто задаваемые вопросы
Каковы признаки плохой пайки?
Стремитесь к однородному гладкому соединению, чтобы обеспечить хорошее электрическое соединение. Если он выглядит коркой и неровным, ваш утюг может быть грязным или косяк недостаточно горячий. Чтобы сохранить наконечник утюга в чистоте, протирайте его влажной губкой или очистителем для латунных наконечников, когда заметите черные точки или ржавчину, чтобы удалить остатки окисления и флюса. Лужение поверхности наконечника небольшим количеством припоя создает дополнительный слой защиты.
Есть ли другие способы соединения проводов?
Пайка — надежный и долговечный способ соединения проводов, но не единственный. В настоящее время профессионалы часто вместо этого обжимают соединение, хотя это требует более высокого уровня навыков, чем пайка.
Как распаять соединение?
Воспринимайте пайку как постоянный ремонт. Чтобы обратить процесс вспять, вам понадобится насос для удаления припоя, который будет всасывать расплавленный припой через сопло. Вместо того, чтобы вкладывать средства в этот дополнительный комплект и хлопот, имеет смысл попрактиковаться в технике пайки, прежде чем застрять в ремонте проводки любого бытового прибора.
Нужна профессиональная помощь с вашим проектом?
Получите цитаты от профессионалов с самым высоким рейтингом.
Рекомендуемые статьи
Работают ли розетки GFCI без заземляющего провода?
Allie Ogletree • 24 марта 2022 г.
Теплый прием: что нужно знать о стоимости установки дверного звонка
By Alison Kasch • 8 августа 2022 г.
?
Скотт Дилан Вестерлунд • 25 июля 2022 г.
Как сделать надежные электрические соединения в жгуте проводов вашего автомобиля
Модернизируете ли вы комплект EFI, заменяете заржавевший патрон лампы или устанавливаете новую стереосистему, если вы достаточно долго работаете с автомобилями, вы в конечном итоге нужно спаять несколько проводов. И если вы когда-либо сталкивались с прерывистыми электрическими гремлинами, вы уже знаете, что создание надежных электрических соединений жизненно важно.
Хорошей новостью является то, что сращивание электрического провода довольно просто с помощью некоторых основных инструментов и ноу-хау. На самом деле люди производят надежные соединения проводов уже более века, что приводит нас к…
Монтажник на линии Наладчик — это человек, который должен был взобраться на телеграфный столб, чтобы установить и отремонтировать соединения с телеграфной линией. Достаточно сказать, что эта фотография предшествует OSHA. (Изображение/общественное достояние)Еще в 1800-х годах, если обрывалась телеграфная линия, связь между целыми городами могла быть прервана. Так что возможность надежно соединить телеграфные линии была большой проблемой. Это побудило инженеров Western Union разработать соединение, известное как «Western Union» или «Lineman». Это просто, легко и надежно, и настолько надежно, что НАСА даже включает его в качестве стандарта для электропроводки ракетных кораблей .
Другими словами, Lineman’s Splice достаточно хорош для вашего автомобиля или грузовика.
Многожильные и одножильные провода Вот простое визуальное сравнение многожильного (красного) провода и одножильного (белого) провода. Оба до сих пор широко используются, просто для разных целей. (Image/OnAllCylinders)Однако прочное соединение не компенсирует плохое управление жгутом проводов — в первую очередь всегда следите за тем, чтобы прокладки проводов были аккуратными, надежно закрепленными и не мешали. Размещение вашей проводки в ткацких станках , обертках или гофрированных трубах — это тоже разумный шаг.
Прежде чем углубиться, давайте быстро поймем разницу между многожильным проводом и проводом с одножильным сердечником, потому что Lineman’s Splice изначально был разработан для последнего. Это означает, что во многих примерах Lineman’s Splice, которые вы найдете в Интернете, используется одножильный провод. Однако процесс соединения многожильного провода практически идентичен. Итак, не слишком отвлекаясь, вот разница в двух словах:
Одножильный провод представляет собой цельный кусок проводника (обычно медного), обернутого в изолятор. Поскольку он может выдерживать большой ток на больших расстояниях по сравнению с многожильным проводом по сравнению с многожильным проводом, провод с одножильным сердечником распространен в домашней электропроводке. Тем не менее, он более склонен к поломке, когда подвергается чрезмерному изгибу и вибрации.
По этой причине вы, скорее всего, обнаружите многожильный провод в автомобильном жгуте проводов. Многожильный провод состоит из тонких нитей проводника (опять же, обычно из меди), что делает его более гибким и устойчивым к поломке от напряжения и вибрации.
«Проводник» — это причудливое название металлической части провода, по которому проходит электричество.
Теперь, без лишних слов…
***
Как сделать сращивание обходчика (Western Union)***
вокруг автомобилей мы обычно зачищаем примерно от половины до трех четвертей дюйма от концов проводов для простого сращивания обходчика, но ваш пробег может варьироваться. (Изображение/OnAllCylinders)Возьмите нашего старого приятеля инструмент для зачистки проводов и снимите от половины до трех четвертей дюйма изоляции с каждого конца. Просто не забудьте использовать правильную матрицу для зачистки проводов для провода, с которым вы работаете, так как крошечные жилы внутри легко разрезать.
***
2. Плотно скрутите жилы каждого провода вместе Плотно скрутив каждый конец многожильного провода вместе, вы немного облегчите следующие несколько шагов в процессе сращивания. (Изображение/OnAllCylinders)Опять же, вы, скорее всего, найдете многожильный провод в автомобильном жгуте проводов . Поэтому, чтобы упростить работу со сращиванием, вам нужно плотно скрутить отдельные жилы вместе — в основном, вы собираетесь имитировать здесь сплошную жилу.
Примечание : Если вы увлеклись и прочитали эти спецификации НАСА, они требуют, чтобы провод был луженым (например, покрытым припоем) и на этом этапе. Но мы пропускаем эту часть, потому что (A) мы не используем одножильный провод, а (B) если оставить его скрученным, его будет немного легче намотать на другой соединительный провод в течение следующих нескольких шагов.
***
3. Сделайте изгиб на 90 градусов на каждом конце зачищенного провода Цель состоит в том, чтобы соединить два конца вместе. (Image/OnAllCylinders)Сделайте изгиб под прямым углом на каждом зачищенном конце, чтобы получились импровизированные крючки. Вы можете сделать изгиб вокруг середины зачищенной части, возможно, начав его немного ближе к изолятору, как показано на рисунке выше. Это даст вам больше оборотов вокруг противоположного конца на следующем шаге.
Совет: пришло время надеть термоусадочную муфту на провод. Вы прочтете об этом больше в шестом шаге.
***
4. Оберните каждый конец вокруг противоположного проводника На полпути… оберните другой конец вокруг противоположной стороны таким же образом, и вы создадите прочное сцепление между двумя проводами. (Image/OnAllCylinders)Это важный шаг, потому что он обеспечивает прочное механическое и электрическое соединение между двумя проводами. Плотно заверните концы проволоки с противоположной стороны. Это может быть немного сложно сделать аккуратно, используя многожильный провод, но просто убедитесь, что у вас нет свободных отставших или жил, которые торчат из изоляции.
Мы затянули нашу обмотку и увеличили масштаб здесь, чтобы вы могли видеть, как противоположные концы плотно прилегают друг к другу, чтобы добавить прочности соединению. (Изображение/OnAllCylinders)***
5. Нанесите припой на место соединения После того, как припой попал в закоулки и трещины соединения, вы можете в последний раз провести утюгом по месту соединения, чтобы удалить излишки. (Image/OnAllCylinders)Да, здесь придется паять. И если вы не умеете паять, сейчас самое время научиться . Вот небольшой совет: не забудьте сначала прикоснуться к проводнику утюгом, чтобы перегреть его и подготовить к приему припоя. При правильном нагреве припой легко затекает в соединение.
Покупаете паяльное оборудование? Прочтите это: Инструменты до $30 Руководство по подаркам: Паяльники и паяльники
***
Сращивание. (Изображение/OnAllCylinders)Вы еще не закончили — во избежание коррозии крайне важно не допускать попадания влаги и грязи в соединение.
Существует два основных способа изоляции такого соединения. Во-первых, вы могли обмотать его изолентой. Но лента постепенно потеряет свою адгезию, особенно если сращенный провод находится снаружи автомобиля, например, на раме или за бампером.
Гораздо лучше использовать термофен и термоусадочную трубку, также известную как термоусадочная трубка .
Только не забудьте надеть термоусадочную трубку на провод ПЕРЕД соединением. ( Мы до сих пор совершаем эту ошибку не реже одного раза в месяц .) Вы можете просто сдвинуть его в сторону во время работы, а затем, когда будете готовы, надеть его обратно на соединение. Через несколько секунд под тепловым пистолетом муфта плотно прилегает к стыку, обеспечивая хорошее, стойкое к атмосферным воздействиям уплотнение.
Совет: немного диэлектрической смазки внутри концов термоусадочной муфты перед нагревом также может снизить проникновение влаги.
***
Проверка готового соединения наладчика Подключенный к настольному источнику питания с помощью временных электрических тестовых проводов, мы пропускаем 12 вольт через соединение и в небольшую светодиодную лампочку, чтобы обеспечить непрерывность. Покачивая провода вокруг соединения с зажженной лампочкой, вы узнаете, надежно ли соединение. (Image/OnAllCylinders)И последнее: всегда полезно протестировать соединение на стенде, пока утюг разогрет. Но мы уверены, что если вы будете следовать описанным выше шагам, вы сможете выполнять надежные соединения в любой электрической системе, с которой вы работаете, будь то горячий стержень, телеграфная линия или Saturn V.
Могу ли я соединить 5 горячих проводов вместе в одной проволочной гайке?
Ответ положительный, если вы используете гайку подходящего размера для размера проводов, которые вы сращиваете. Чтобы помочь вам выбрать проволочную гайку правильного размера…. |
|
Электрика Вопрос от Линды о соединении проводов
[ad#block]Вопрос: Могу ли я соединить 5 горячих проводов вместе в одной гайке?
Ответ Дейва:
Спасибо за вопрос по электричеству, Линда. На самом деле это очень хороший вопрос. Ответ — да, если вы используете гайку для проволоки подходящего размера для размера проводов, которые вы сращиваете. Я обнаружил, что плотное скручивание зачищенной части проводов, а затем обрезка проводов в верхней части обеспечивает хорошее соединение, и проволочная гайка держится намного лучше. Ссылка на главную ниже, и вы увидите отображение разъемов проводов, а также размеров и количества проводов.
Убедитесь, что цепь ВЫКЛЮЧЕНА!
Следующие ссылки помогут вам ответить на ваш вопрос по электрике:
Электрические провода для дома
Для получения дополнительной информации о электрической схеме 220 В
220 В электрическая схема
Эта ссылка полезна домовладельцу 0 — Самостоятельное электрооборудование
Не пропустите следующие ресурсы: Видеоинструкции
Видеоматериалы по электрооборудованию
Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Для получения наилучших результатов обратитесь к лицензированному подрядчику по электротехнике.
Найдите подрядчика по электроснабжению в вашем районе
Вам также может быть полезно следующее:
Видео по электромонтажу #2Домашняя электропроводка Видео по этой теме и не только Загляните на мой канал YouTube и подпишитесь! |
|
Узнайте больше из моего видеокурса по домашней электротехнике:Базовая электрическая проводка дома на примере |
|
