Как проверить irf3205
Всем привет… Глуповатый вопрос, но что-то я завис… Суть в чём — IRF греется как утюг при питании через неё одного вентилятора от Нивы ток потребления на раскрутке до 16 А. Диод параллельно вентилятору не забыл, стоит MBR Оба диода в нём я запараллелил. Полевик полностью открыт — затвор на плюсе сидит, исток — на массе. По цифрам — падение при питании вентилятора измерял непосредственно на выводах транзистора составляет 0. Для проверки самого полевика подключал вместо вентилятора галогенную лампу на 60 Вт.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- VovaMasterZvuk — Транзистор IRF3205Z, IRF3205, 3205, TO220, проверка 50 амперами, отличное качество
Краткий курс: как проверить полевой транзистор мультиметром на исправность - Параметры полевого транзистора IRF3205. Интернет-справочник ПАРАТРАН.
- Irf3205 как проверить мультиметром
- Primary Menu
- Характеристики транзистора IRF3205
- Как проверить полевой МОП (Mosfet) — транзистор цифровым мультиметром
- Как определить максимальную рабочую частоту IGBT или MOSFET транзистора ?
Проверка исправности полевого MOSFET транзистора
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Проверка исправности полевого MOSFET транзистора
VovaMasterZvuk — Транзистор IRF3205Z, IRF3205, 3205, TO220, проверка 50 амперами, отличное качество
Всем привет… Глуповатый вопрос, но что-то я завис… Суть в чём — IRF греется как утюг при питании через неё одного вентилятора от Нивы ток потребления на раскрутке до 16 А. Диод параллельно вентилятору не забыл, стоит MBR Оба диода в нём я запараллелил. Полевик полностью открыт — затвор на плюсе сидит, исток — на массе.
По цифрам — падение при питании вентилятора измерял непосредственно на выводах транзистора составляет 0. Для проверки самого полевика подключал вместо вентилятора галогенную лампу на 60 Вт. Естественно при питании лампы полевик за 2 минуты нагрелся максимум до 45 градусов без теплоотвода. Пробовал параллельно диоду плёнку включать — вообще подскакивает падение почти до 1. Или бред? Не закипит. Если прошибёт переход, то он становится проводником. Вентиль просто на полную разгонится и будет молотить.
Даже если и уйдёт в обрыв — сработает резервная система от датчика в радиаторе и включит оба на полную. Ну положим 45 градусов — это не утюг Полевик чисто как ключ, не ШИМ?
Попробуй открыть полевик мимо схемы — возьми резистор Омм на 10 и подай на Затвор через него 12В. Если продолжает грется — чет не так с полевиком, нет — ищи глюк в своей схеме. А вот на вентилятор не хочет пахать… За секунд 10 пальцы обжигает… Это явно больше 60 градусов, а это хреново… Полевик вообще без схемы — затвор на плюсе аккума, исток на минусе.
Полевик не при чём. Лампу тянет легко, а вентилятор, который на 3. Эээ, затвор на плюсе без резистора — нет ограничения по току, может как раз и быть в этом проблема. Странно, должен пропускать и не грется. Возможно индуктивность нагрузки сказыватся. Вот именно — странно… Лампочка всего на 3. Брал на фары… Просто не хочу обвешивать плату киллограмами радиаторов.
Нужен минимальный нагрев и хороший запас. Есть идейка сделать одну из боковых стенок в виде радиатора см. В общем ошибся я. Собрал в макете все.
Вентилятор потребляет 12 А. Сопротивление канала IRF 8 миллиом, значит рассеиваться будет 1. Прикрепил радиатор — за 5 минут транзистор нагрелся градусов до В общем до на кристалле запас ещё есть, хотя и меньше, чем я хотел. Думаю приемлемо…. Cars Experience Communities Read most popular Cars for sale.
Вопрос снят. Написал выше. Only registered users can participate in discussions. Sign Up Login with.
Краткий курс: как проверить полевой транзистор мультиметром на исправность
Кроме транзисторов и сборок Дарлингтона есть еще один хороший способ рулить мощной постоянной нагрузкой — полевые МОП транзисторы. Полевой транзистор работает подобно обычному транзистору — слабым сигналом на затворе управляем мощным потоком через канал. Но, в отличии от биполярных транзисторов, тут управление идет не током, а напряжением. Если на пальцах, то в нем есть полупроводниковый канал который служит как бы одной обкладкой конденсатора и вторая обкладка — металлический электрод, расположенный через тонкий слой оксида кремния, который является диэлектриком.
МОП-транзисторов в корпуске TO, в частности IRF и При работе с незнакомым полевым транзистором, стоит проверить.
Параметры полевого транзистора IRF3205. Интернет-справочник ПАРАТРАН.
Сейчас этот форум просматривают: Google [Bot]. Предыдущее посещение: менее минуты назад Текущее время: 10 окт , Дохнет мост. Крупнейший производитель печатных плат и прототипов. Более клиентов и свыше заказов в день! Добавлено: 06 июн , Собираю два ШИМ канала для управления кулерами 12в, уже спалил половину моста, вторую сжигать пока не хочется. Изначально на макетке вроде все было нормально и даже, кажется, заработало в любых режимах, но вот только с кулерами, которые изначально под ШИМ задумывались, остальные тупо пищали и не крутились. Решил сгладить импульсы до более-менее стабильного напряжения.
Irf3205 как проверить мультиметром
Privacy Terms. Quick links. Электронщики есть? Вход не только для «курящих». Разговоры обо всем.
Попал дружище на недоброкачественную деталь?
Primary Menu
В технике и радиолюбительской практике часто применяются полевые транзисторы. Такие устройства отличаются от обычных, биполярных, транзисторов тем, что в них управление выходным сигналом осуществляется управляющим электрическим полем. Особенно часто используются полевые транзисторы с изолированным затвором. В зависимости от технологии изготовления такие транзисторы могут быть n- или p-канальными. Транзистор n-канального типа состоит из кремниевой подложки с p-проводимостью, n-областей, получаемых путем добавления в подложку примесей, диэлектрика, изолирующего затвор от канала, расположенного между n-областями. К n-областям подсоединяются выводы исток и сток.
Характеристики транзистора IRF3205
Дневники Файлы Справка Социальные группы Все разделы прочитаны. Научите, как определить, нормально ли будет работать силовой Mosfet при какой-то заданной рабочей частоте? Ну например в сварочный аппарат если взять и поставить не родные транзисторы. Смотришь в даташит — фик там напишут частоту! Только время включения и выключения транзистора и время восстановления диода. Вроде диод самое тонкое место, поэтому в сварочных инверторах для примера ставят шустрые диоды в параллель, да? Оценка 0.
Суть в чём — IRF греется как утюг при питании через неё одного на выводах транзистора) составляет В. Для проверки самого полевика.
Как проверить полевой МОП (Mosfet) — транзистор цифровым мультиметром
Log in No account? Create an account. Remember me. Facebook Twitter Google.
Как определить максимальную рабочую частоту IGBT или MOSFET транзистора ?
Надо уточнить. Наверное, есть желание проверить работоспособность, а не подделку обнаружить. Распознать подделку на скорую руку не получится. Значительная доля современного контрафакта вполне работоспособна и даташиту соответствует. И в большом количестве встречается в серийных изделиях. Потому что далеко не все предприятия располагают технологиями его распознавания.
Золотые поставщики — это компании, прошедшие предварительную проверку качества.
Проверка исправности полевого MOSFET транзистора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах. К этому надо обязательно добавить про уровень на затворе. А есть с логическим уровнем IRL , для которых описаны режимы при более низких напряжениях. Актуально, если мы хотим вешать мосфет не на силовой выход платы, а на обычную ногу. Я правильно понимаю что речь идёт о значении V gs th Gate Threshold Voltage? Какие значения нужно брать во внимание min, typ, max?
Здравствуйте уважаемые читатели сайта sesaga. Сегодня хочу рассказать, как проверить исправность транзистора обычным мультиметром. Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны.
Стоит ли покупать мощные транзисторы на AliExpress?
Собираете или ремонтируете устройство, вам вдруг понадобились транзисторы и вы нашли их на AliExpress по привлекательной цене? Лучше посмотрите в локальном магазине или хотя бы не в Китае. «Почему?», спросите вы, ведь заказов много, а рейтинг товара практически 5 звезд, не может же столько человек ошибаться? Если одним словом – то часто это подделка.
Некоторое время назад я читал статью, где автор жаловался на то, что не может купить микросхем УНЧ в интернете – все время попадаются подделки. Причем могут быть настолько откровенные, что вместо микросхемы идет «кирпичик» — кусочек пластика оригинальной формы с выводами, металлической подложкой и правильной маркировкой, только вот… кристалла в этом кирпичике нет от слова «совсем». Тогда я сильно удивился – «Как это возможно? Вроде столько всего уже купил на AliExpress, но ни разу такого не встречал». Кажется, речь тогда шла об LM3886, и автор заказал порядка 25 микросхем из разных источников, из которых рабочих оказалось
И вот месяца 4 назад решил я собрать лабораторный источник питания достаточно приличной (200 Вт) мощности. Да не просто стабилизатор, а с «предрегулятором» — устройством, работающем в ключевом режиме и останавливающим заряд накопительного конденсатора в нужный момент, если максимальное напряжение на нем сейчас не требуется.
К сожалению, как оказалось, на данном форуме присутствует тенденция «закидования» вопрошающего «камнями» вместо реальной помощи, поэтому ответ пришлось искать в интернете дальше. Хотя определенный толчок в данном направлении (а также много полезной информации и обсуждения по другим вопросам) форум мне все же дал, за что ему спасибо.
В результате где-то на просторах интернета была найдена информация, что из Китая могут прийти поддельные транзисторы, размер кристалла в которых в несколько раз меньше нужного. Это меня настолько заинтересовало, что я решил распилить сгоревший IRF4905, чтобы увидеть, какой у него внутри кристалл. Сказано – сделано, я взял «микроболгарку» (дремель на самом деле) и начал пилить гирю IRF4905. Через пару минут моему взору предстала следующая картина:
Какого размера должен быть кристалл в таком транзисторе, я не знал, однако увиденное явно казалось маленьким для заявленных 200 ватт. Да, куплен IRF4905 был здесь. Как видите, у товара большое количество заказов и отличный рейтинг:
Если включить фильтр на негативные оценки, можно, конечно, найти и реальные отзывы, где основной упор делается на уменьшенную емкость затвор-исток по сравнению с документацией (что как бы косвенно говорит о кристалле меньшей площади) или на завышенное сопротивление канала в открытом состоянии:
Негативный отзыв
Но это сейчас идут такие транзисторы, мои (купленные еще в 2016-м году) показывают как ёмкость, так и сопротивление в пределах нормы! Только что перепроверил — емкость (по транзистор-тестеру) — 3. 81 нФ, падение напряжения при токе 1.9 А — 49 мВ, то есть сопротивление канала 26 мОм, что практически соответствует документации. Из этого можно сделать интересный вывод – оценивать подлинность полевого транзистора только по ёмкости затвора или сопротивлению канала нельзя. Каким уж образом китайцы умудрились в моем случае сделать подделку с низким сопротивлением канала – отдельная загадка, возможно, применяются какие-то более новые технологии для старых транзисторов.
А каким должен быть вообще кристалл у полевого транзистора? Может быть показанных размеров достаточно? Чуть позже у меня сгорел IRFZ44 (94 W, то есть в два раза меньше, чем у IRF4905), купленный лет пять назад в локальном магазине. Ниже фото его кристалла:
Явно видно, что кристалл в разы больше. Его размер примерно 3х2.5 мм, что дает площадь в 7.5 мм². К сожалению, фото с линейной у IRF4905 я тогда не сделал, а сам транзистор выкинул. Но из пропорций относительно корпуса видно, что кристалл там 2-3 мм².
Далее я столкнулся с тем, что купленные здесь TIP142T и TIP147T (100 V, 15 A, 90 W) даже не в состоянии управлять лампочкой 24 В 42 Вт в линейном режиме – сразу перегорают, не успевая при этом хотя бы как-то нагреть радиатор. Но теперь я знал, что делать:
Итого, что мы тут имеем? Кристалл размером 1.2х1.2 мм. То есть 1.44 мм². А каким он вообще должен быть-то, может быть с транзисторами все в порядке? Чтобы ответить на этот вопрос, я решил «открыть» отечественный КТ818Г, который только что сгорел по моей вине от перегрева:
Также на фото кристаллы отечественных КТ805АМ и КТ815Г. КТ818Г (90 V, 10 A, 60 W) и КТ805АМ (60 V, 5 A, 30 W) имеют кристаллы размером 2.6х2.6 мм = 6.76 мм². Странно, максимальная мощность различается в два раза, а кристалл – одинаковый. Предположу, что вот тут дело в более новой технологии (так как 805-й — весьма старый транзистор), и современным транзисторам необходим примерно 1 мм² кристалла на каждые 10 Вт рассеиваемой мощности (оценка взята «с потолка», но все же). И КТ815Г (100 V, 1.5 A, 10 W), имеющий кристалл 1х1 мм = 1 мм² это подтверждает.
Но это отечественные транзисторы, может быть, наше производство просто сильно отстает, и в Китае давно научились использовать кремний гораздо эффективней? Чуть позже у меня сгорел TIP142T, купленный в локальном магазине, не доверять которому (транзистору) повода не было – нагрузку он держал отлично, а сгорел по моей вине (я ошибочно замкнул цепь защиты по току). Да и в магазине заверили, что транзисторы они получают не из Китая. Это позволило посмотреть, какой кристалл находится внутри оригинального (будем считать так) TIP142T:
Как видите, почему-то кристалл в нем стоит под углом и имеет размер 3.17х3.17 мм = 10 мм². То есть предположение, что биполярному транзистору надо примерно 1 мм² на 10 Вт сходится и тут.
Далее мне пришли TIP41C и TIP42C (100 V, 6 A, 65 W), купленные там же. Но теперь я сразу знал, что делать. Нет, я не стал ломать рабочие транзисторы, а собрал тестовую схему с переменным резистором в базовой цепи и подключил её к блоку питания на 20 В. Один транзистор (на радиаторе с термопастой) сгорел при 20 В 1.2 А, другой – при 1.3 А. Это 24 и 26 Вт соответственно. После этого я заглянул «внутрь»:
Кристалл оказался площадью 1.1 мм², то есть на 11 Вт по моей приблизительной оценке. Транзисторы же сгорели при в два раза большей мощности – то есть либо оригинальные транзисторы имеют приличный запас, либо китайцы действительно научились использовать кремний более эффективно. Я склоняюсь скорее к первому варианту, т.к. оригинальные транзисторы «на убой» не тестировал, плюс все мои тесты проходят при низкой температуре, возможно, при более высокой ситуация будет иной (а ведь в реальной жизни мощные транзисторы очень редко работают при 25 градусах на радиаторе).
Затем у меня вдруг сгорел стабилизатор 7815, купленный в том же магазине. Да не просто сгорел – от него отлетел кусок пластика с такой скоростью, что если бы он попал в лицо, все могло бы закончиться печально! Отсюда еще один важный вывод – не рассматривайте что-либо во включенной силовой аппаратуре с небольшого расстояния! А получилось все так – на плате перервалась дорожка, подключающая общий провод стабилизатора к схеме, вход и выход остались подключенными. Я это заметил (по возросшему напряжению в цепи +15 В), выключил устройство, исправил дорожку и включил снова. Сначала от 7815 пошел небольшой дымок, а через буквально секунду он «выстрелил» пластиком. Это стало поводом для его разборки:
Кристалл тут имеет размер 0.8х0.8 мм, то есть 0.64 мм². Не знаю, насколько это мало, но по вышеописанному предположению это примерно на 6 ватт. Явно маловато. Кстати говоря, это второй 7815 из партии, который сгорел – первый просто не выдержал очередного КЗ, но ушел гораздо более спокойней. Вывод – не только транзисторы, но и силовые микросхемы могут оказаться подделкой. Вот интересно, как это делается? На банальную перемаркировку не похоже, значит есть какой-то завод, который намеренно производит транзисторы и интегральные схемы с уменьшенными кристаллами?
Далее в нашей эстафете идут BD237/BD238 (100 V, 2 A, 25 W), купленные тут:
Как видно, кристалл тут вообще 0.35х0.35 мм = 0.12 мм². При какой мощности сгорит такой транзистор – страшно представить (надо будет проверить). Хотя, конечно, обычно они стоят в предвыходных цепях и больших мощностей не рассеивают. То есть о покупке таких транзисторов еще можно задуматься, если заранее учесть данную «особенность».
Теперь очередь MJL4281A/MJL4302A, купленных тут. По документации – это превосходные транзисторы в корпусе TO-264, рассчитанные на 350 V, 15 A и 230 W. Это – одни из самых мощных биполярных транзисторов в пластиковом корпусе. Нашел я их по справочнику Farnell, а купить уже решил на AliExpress, т.к. там было значительно дешевле (5 пар на момент покупки обошлись около $10), а про подделки я тогда даже не задумывался. На эти транзисторы я возлагал большие надежды использования их в качестве основных транзисторов для стабилизатора – ведь при паспортной мощности в 230 W при 25 градусах, в реальном устройстве (с учетом нагрева) вполне можно рассеивать на таком транзисторе половину, а это 115 ватт! То есть, обойтись только одним транзистором в регуляторе, а не парой.
Но реальность оказалась печальней – при мощности около 75 Вт транзистор сгорел. Правда, радиатор в этот момент был нагрет где-то до 80 градусов, то есть в пересчете это дает порядка 130 Вт «на холодную». Транзистор был отправлен в мусорку, а позже извлечен оттуда и «открыт»:
Что оказалось внутри – кристалл размером 2.9х2.9 мм = 8.4 мм², что по приблизительной оценке соответствует мощности в 84 ватта. Сгорел же он при 130 (будем считать, с учетом нагрева). Не так уж плохо! Такой транзистор, зная его реальную мощность, вполне можно использовать в схеме. Однако, это все равно почти в два раза меньше документации, то есть подделка. Приобретать такой транзистор или нет – решать вам, отзыв фотографией кристалла на Али я дополнил (к сожалению, изначально пошел по стандартному пути, проверил детали транзистор-тестером и поставил 5 звезд).
Справедливости ради скажу, что в этот момент я задумался, а какого же размера должен быть кристалл у таких транзисторов?
Поиском в интернете была найдена следующая фотография:
Это MJ15003 (140 V, 20 A, 250 W) в металлическом корпусе. Зная, что расстояние между выводами эмиттера и базы у него 10.92 мм, можно приблизительно оценить размер кристалла – 4.2х5 мм = 21 мм². То есть, 210 Вт из предположения 1 мм² = 10 Вт. Учитывая, что тепловое сопротивление кристалл-корпус в металлическом корпусе меньше, вполне возможно, что 21 мм² в данном случае вполне хватит на 250 Вт. Это еще раз говорит, что в китайском MJL4281A кристалл маленький.
Ну и напоследок несколько разных полевых транзисторов, купленных на Али. Все они были опробованы в тестовой схеме (в линейном режиме) и сгорели при значительно меньшей мощности, чем должны были (по документации, с учетом SOA):
Слева направо: IRF3205 (200 W), 1×1.5 мм = 1.5 мм², IRF1407 (330 W), 1.7х2.3 мм = 3.9 мм², IRF3205 (купленный в другом месте), 1х1.4 мм = 1.4 мм², IRF1405 (330 W), 1.6х2.6 = 4.2 мм². Здесь можно вспомнить, что кристалл оригинального IRFZ44 (94 W) имел размер 3х2.5 мм = 7.5 мм², то есть больше, чем кристалл любого из этих.
Внимательный читатель может заметить, что многие поддельные полупроводники были приобретены в одном и том же магазине «Fantasy Electronics CO. , Ltd». Да, раньше мне нравился этот магазин своим ассортиментом и ценами, поэтому я часто покупал там. За все время в нем было приобретено много других радиодеталей – операционные усилители, резисторы, конденсаторы, разъемы и т.д., и с ними проблем замечено не было (предполагаю, что ОУ могут быть поддельными, но в работе отличий с документацией пока не встречал). Также после этого случая я пробовал искать мощные полупроводники у других продавцов, и обычно там, где большое количество отзывов всегда находится один-два с одной или двумя звездами, где указывается, что транзисторы – поддельные и иногда даже приводится фото кристалла. То есть, это не проблема конкретно данного магазина, это проблема AliExpress в целом.
Другие отзывы о подделках
IRF3205
IRF1407
IRFZ44N
И так далее… К сожалению, если покупок много, практически всегда есть такой негативный отзыв. А если покупок мало, возможно, просто никто еще не докопался до истины.
Не знаю, будете ли вы после прочтения данного обзора покупать мощные полупроводники на Али, но я для себя решил брать их только в локальных магазинах. Стоят они тут в разы дороже, но это вполне окупится качественной работой собираемых изделий. Да, можно найти на Али более дорогие лоты, но разве есть гарантия, что там не окажутся те же самые подделки? Более того, теперь я прихожу к выводу, что и купленные в других местах полупроводники надо тестировать перед установкой в схему, потому что не известно, откуда они могут быть «родом».
Спасибо за потраченное на прочтение время, всем удачи и качественных деталей!
P.S.
Котика у меня сейчас нет, поэтому фото классного рыжего кота, встреченного осенью по пути на работу:
P.P.S. Если кто-либо покупал на Али мощные транзисторы и они оказались не подделкой (если есть достаточные основания быть в этом уверенным — например, фото кристалла или реальный опыт использования транзистора на мощностях, близких к предельной), просьба скидывать в комментарии модели и ссылки на магазины.
Схема преобразователя с 12 на 220 вольт
- Вы здесь:
- Главная
- Схемы
- Преобразователи и регуляторы
- Схема преобразователя с 12 на 220 вольт
- Подробности
Бывает такое что под рукой нет 220 Вольт, но есть доступ к напряжению 12 Вольт. Его можно взять либо с личного автомобиля,запитавшись от прикуривателя или напрямую автомобильного акб. Рассмотрим не сложную конструкцию такого преобразователя из 12 Вольт в 220 Вольт.
Ранее уже рассматривали схему преобразователя для автомобиля, но она была более сложная.
Схема преобразователя:
Схема представляет собой двухтактный преобразователь типа push-pull. На микросхеме CD4047 собран задающий генератор импульсов, управляющий полевыми транзисторами. Они работают в ключевом режиме поочередно, т.е в каждый момент времени открыт только один из них. Если по какой-то причине откроются оба ключа, то образуется короткое замыкание (КЗ) и оба транзистора сгорят. Это может случиться при неверном управлении.
Трансформатор взят из источника бесперебойного питания, он на 250-300Вт.
Первичная обмотка имеет среднюю точку, к которой подключаем «+» от источника питания. Мультиметром измеряем сопротивление вторичных обмоток и находим те 2 отвода между которыми наибольшее сопротивление. В моем случае это 17 Ом. Эта и есть выходная обмотка на 220В. Остальные выводы можно откусить.
Я нарисовал печатную плату. Перед сборкой рекомендую проверить все детали. Транзисторы желательно подобрать с близкими параметрами. Конденсатор частотозадающей цепи должен иметь малую утечку и небольшой допуск. Все это можно сделать транзистор-тестером.
Полевики любые N-канальные с напряжением выше 60В и током от 35А(например, IRFZ40, 44, 48, IRF3205). Схема может работать и с биполярными транзисторами, но мощность будет гораздо меньше. Резисторы в цепи затворов от 10 до100 Ом (лучше 22 – 47 Ом) 0,25Вт. Номиналы частотозадающей цепи рассчитаны на 50Гц.
Правильно собранный инвертор заработает сразу, но при 1-ом включении следует подстраховаться. Вместо предохранителя ставим мощный резистор 5-10 Ом, либо лампочку 12В/5Вт, чтобы в случае проблем не сжечь транзисторы. При нормальной работе инвертора на холостом ходу (ХХ) трансформатор издает своеобразный звук и полевики совсем не греются. Если все так, то убираем резистор и подаем питание через предохранитель.
Потребление на ХХ от 150 до 300мА в зависимости от Вашего источника питания и трансформатора. Далее измеряем выходное напряжение мультиметром (на диапазоне 750В переменного напряжения). В моем случае оно от 210 до 260В, т.к. выход не стабилизированный. Подключаем нагрузку, например лампочку 60Вт, не более чем на 10 сек, т.к. полевики еще не на радиаторах. Они должны немного нагреться, но примерно одинаково. Если нагрев не одинаковый, то надо искать причину.
Хотя силовой «+» подключен к средней точке трансформатора, для включения инвертора надо подать слаботочный «+» к плате для запуска генератора. Для этого подойдет маломощная кнопка.
Собран инвертор в корпусе от компьютерного БП. У меня транзисторы установлены на отдельные радиаторы. При установке на общий теплоотвод не забудьте изолировать корпуса транзисторов. Силовые шины трансформатора идут непосредственно к радиаторам, поэтому их надо изолировать от общего корпуса.
Кулер соединен напрямую к 12В.
Подключив к выходу энергометр можно проверить выходные данные. Если частота отличается от 50Гц, ее можно отрегулировать многооборотным резистором R4.
Основной недостаток этой схемы в том, что нет защиты от КЗ, поэтому я добавил предохранитель 1А на выходе.
Большинство современных бытовых приборов работают в диапазоне напряжения 90 — 280В. У моего инвертора разброс от 210 до 260В. Если у Вас получился выход выше 300В, то следует кроме нагрузки подключить и лампочку 25Вт, которая снизит выходное напряжение. Приборы с коллекторными двигателями и с железными трансформаторами тоже могут работать от инвертора с прямоугольными импульсами на выходе, но будут греться в 2 раза больше. А вот асинхронные двигатели питать от него не рекомендуется.
Вес прибора около 2.7кг, в основном за счет трансформатора.
Недостаток инвертора – отсутствие защит, кроме предохранителя. В дальнейшем это будет доработано.
Скачать архив проекта
- Комментарии
Social Comments
Полевые N-канальные
Новинки
Сопло E3D V6 1. 75/0.6мм
Латунное сопло E3D для хотэндов E3D V5 / E3D V6. Диаметр выходного отверстия — 0.6мм, диаметр совместимого пластикового прутка — 1.75мм. Подойдет..
15.00грн
Щуп пинцет для SMD компонентов
Щупы-пинцет для удобной проверки SMD компонентов мультиметром. Длина проводов — 47см. Длина щупа (рукоять + игла) — 15.3см. Изоляция проводов — ..
75.00грн
Линейный подшипник SCS16UU 16мм с креплением
Линейный подшипник SCS16UU в алюминиевом корпусе с креплением. Подходит для валов (направляющих) диаметром 16мм. Внутри корпуса установлен линейный подшипник L..
95.00грн
Гладкий натяжной ролик Ø3мм D13
Алюминиевый гладкий ролик для стандартного ремня GT2 шириной 6мм. Диаметр внутреннего отверстия: 3мм. Может использоваться в 3D-принтерах, плоттерах, ЧПУ стан..
25.00грн
Линейная направляющая (вал) D-10мм, длина-300мм
Линейная направляющая (вал) диаметром 10мм. Длина вала — 300мм. Изготовлена из углеродистой стали, поверхность закалена. Фаска на боковых поверхностях нап..
95.00грн
Зубчатый натяжной ролик 16 зубов Ø3мм
Алюминиевый ролик на 16 зубов для стандартного ремня GT2 шириной 6мм. Диаметр внутреннего отверстия: 3мм. Может использоваться в 3D-принтерах, плотт..
25.00грн
Термоскотч каптоновый 25мм 33м
Термостойкий скотч из полиамидной пленки — kapton. Каптоновый скотч предназначен для изоляции электропроводящих поверхностей, в условиях высоких рабочих температур — д. .
110.00грн
Рекомендуем
Arduino Uno R3
Arduino Uno R3 — это наиболее популярная плата из серии Arduino Стандартный форм-фактор платы Uno позволяет подключать к ней огромное количество различных шилдов -..
12
380.00грн
Беспаечная макетная плата на 400 точек
Качественная макетная плата для прототипирования без использования пайки. На тыльной стороне платы имеется двухсторонний скотч, позволяющий надежно закрепить макетку в удобно..
1
30. 00грн
LCD Keypad Shield
Шилд DFRobot LCD Keypad Shield является удобным средством для вывода информации, построения меню и других целей в проектах на базе Arduino. Включает в с..
5
120.00грн
5 мм RGB LED общий катод (ОК )
Трехцветный светодиод RGB LED с диаметром линзы 5мм. Модель — F51BW9RGB-C. Четырехвыводной с общим катодом. Линза прозрачная. Рабочий ток ..
3.00грн
220 Ом (Ohm) 500В 0,25 Вт 5%
Резистор металлопленочный 220 Ом (Ohm) 500В 0,25 Вт 5% Сопротивление 220 Ом Максимальное напряжение 500 В Рабочая те. .
0.25грн
Сравнение товаров (0)
Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)
Показывать: 15255075100
IRF7389 — сборка из комплементарных полевых транзисторов
IRF7389 — это сборка из двух комплементарных полевых транзисторов (N-канального и P-канального), то есть полумост в одном корпусе для поверхностного монтажа&nb..
12.00грн
IRF840 — полевой N-канальный транзистор 500В 8А
IRF840 — мощный высоковольтный полевой N-канальный транзистор в корпусе TO-220. Характеристики: Максимальный ток коллектора 8 А (32 А — м..
18. 00грн
IRFZ44N — полевой N-канальный транзистор 55В 49А
IRFZ44N — мощный полевой N-канальный транзистор в корпусе TO-220. Характеристики: Максимальный ток коллектора 49 А (160 А — макс. импульс..
10.00грн
Искусственная нагрузка с регулируемым током
Эта вещь может использоваться для тестирования различных источников питания, зарядных устройств и прочей силовой электроники. Система ведёт себя как резистивная нагрузка, с ней можем установить любую нагрузку от 10 мА до 20 А в зависимости от вольтажа, и это значение будет поддерживаться независимо от падения напряжения. Значение тока постоянно отображается встроенным амперметром, поэтому не нужно лишний раз использовать рабочий мультиметр для этой цели.
Схема настолько проста, что любой радиолюбитель может ее создать, и настолько полезна, что ее обязательно нужно иметь в любой мастерской!
Как устройство работает. Операционный усилитель LM358 стремится к тому чтобы напряжение, подаваемое на R7, было равно напряжению установленному с помощью потенциометров PR1 и PR2. Потенциометр PR2 настроен примерно, а PR1 точно. Мы выбираем резистор R7 и транзистор T3 (T4) адекватно максимальной мощности, которую хотим создать на нагрузке.
Выбор транзистора. В принципе любой полевой транзистор подходит с каналом N-типа. Рабочее напряжение искусственной нагрузки будет зависеть от его рабочего напряжения. Параметры, которые интересуют – это Id (ток стока) и Pd (рассеиваемая мощность). Транзистор IRF3205 теоретически позволяет схеме нагружаться до 100 А, но его максимальная рассеиваемая мощность составляет 200 Вт в идеальных условиях (температура корпуса Tc 25 C).
Как можно подсчитать, максимальный ток 20 А может быть установлен при рабочем напряжении до 10 В. Чтобы увеличить эти параметры, используются 2 таких транзистора, соединенных параллельно, что позволяет рассеивать мощность до 400 Вт (напомню, в идеальных условиях). Для этого нужен действительно мощный радиатор с принудительным охлаждением, если собираемся качать такую мощность.
Транзисторы BC327 и BC337 являются повторителями для полевиков, они позволяют быстро перезаряжать затворы. Конденсатор С9 имеет частотную компенсацию, он предотвращает возбуждение схемы. При тестировании импульсных источников питания или других аналогичных схем может оказаться, что схема будет возбуждена. В этом случае можно припаять С9, но тогда скорость стабилизации будет ниже.
Выбор резистора. При нагрузке 20 А резистор должен иметь мощность 40 Вт и хорошо охлаждаться. 20 А х 0R1 = 2 В. 2 В х 20 А = 40 Вт. Лучше всего купить резистор с металлическим корпусом, который можно прикрутить к радиатору. Вы также можете объединить несколько более слабых резисторов, чтобы получить 0,1 Ом соответствующей мощности.
Теперь позаботимся о рассеянии тепла от транзисторов. Предположим, что использовали несколько транзисторов, чтобы иметь диапазон до 20 А при (например) 25 В. Как легко сосчитать, схема превратится в печку – будет 0,5 кВт для охлаждения! Это естественно много, но ничто не мешает схеме расширяться даже до таких диапазонов.
Напряжение питания нестабилизированное 15 В, хотя оно все еще зависит от параметра Vgs транзистора, то есть напряжения затвора, при котором транзистор будет полностью открыт. Обычно не нужно больше чем 10 В. При более высоком напряжении стабилизатор IC2 должен быть оснащен радиатором. Вы также можете использовать транзистор в версии логического уровня, то есть один, управляемый напряжением TTL. Тогда напряжение питания 7 В будет полностью достаточно.
При желании вы можете добавить измеритель тока, но это не обязательно, если не хотите усложнять. Тем не менее рекомендую добавить амперметр, он освободит мультимер, который мы обычно используем для мониторинга тока. Тут амперметр выполнен на популярном чипе ICL1707 и четырех светодиодных дисплеях, это самое простое включение с преобразователем -5 В в буфере CD4049.
Светодиодные дисплеи представляют собой 14-мм дисплеи с общим анодом. На плате должно быть сделано три соединения изолированными проводами. Мощность нагрузки может быть увеличена путем добавления дополнительных транзисторов Mosfet, но это должно быть сделано в соответствии с правилами подключения таких транзисторов. Им не требуются компенсационные резисторы, потому что при повышении температуры сопротивление разъема RDSon увеличивается, и распределение тока будет сбалансировано. Каждый транзистор должен иметь отдельный резистор затвора.
Все, что нужно сделать, это откалибровать прибор. Запускаем схему, подключаем проверенный источник питания к клеммам LOAD и последовательно с ним измеряем мультиметром ток (диапазон до 10 A). Потенциометром PR3 устанавливаем те же показания, что и на мультиметре. Было бы хорошо выполнить такую калибровку после прогрева схемы.
Использование тут не только для тестирования источников питания. Схему также можно использовать для проверки аккумуляторов и батарей, можно с ней удобно измерять и подсчитывать их емкость – это связано со стабилизацией тока, которая всегда будет оставаться на заданном уровне. Схему также можно использовать в качестве обычного измерителя тока или в качестве ограничения тока для источника питания – она может быть подключена последовательно с потребителем, и будут оба варианта одновременно.
Для измерения тока потенциометры регулировки должны быть вывернуты полностью вправо, чтобы транзистор был постоянно открыт – тогда падение напряжения будет происходить только на измерительном резисторе. Скачать файлы
Инверторы напряжения 12 220 вольт 50 герц. Высокое напряжение и не только
Автомобильный инвертор напряжения порой бывает невероятно полезен, но большинство изделий в магазинах либо грешат качеством, либо по мощности не устраивают, а стоят при этом недёшево. Но ведь схема инвертора состоит из простейших деталей, потому мы предлагаем инструкцию по сборке преобразователя напряжения своими руками.
Корпус для инвертора
Первое, что нужно учесть — потери преобразования электричества, выделяющиеся в виде тепла на ключах схемы. В среднем эта величина составляет 2-5% от номинальной мощности устройства, но показатель этот имеет свойство расти из-за неправильного подбора или старения комплектующих.
Отвод тепла от полупроводниковых элементов имеет ключевое значение: транзисторы очень чувствительны к перегреву и выражается это в быстрой деградации последних и, вероятно, их полному отказу. По этой причине основанием для корпуса должен служить теплоотвод — алюминиевый радиатор.
Из радиаторных профилей хорошо подойдёт обычная «расчёска» шириной 80-120 мм и длиной около 300-400 мм. к плоской части профиля винтами крепятся экраны полевых транзисторов — металлические пятачки на их задней поверхности. Но и с этим не всё просто: электрического контакта между экранами всех транзисторов схемы быть не должно, поэтому радиатор и крепления изолируются слюдяными плёнками и картонными шайбами, при этом по обе стороны диэлектрической прокладки металлсодержащей пастой наносится термоинтерфейс.
Определяем нагрузку и закупаем компоненты
Крайне важно понимать, почему инвертор — это не просто трансформатор напряжения, а также почему существует столь разнообразный перечень подобных устройств. Прежде всего помните, что подключив трансформатор к источнику постоянного тока, вы ничего не получите на выходе: ток в АКБ не меняет полярности, соответственно, явление электромагнитной индукции в трансформаторе отсутствует как таковое.
Первая часть схемы инвертора — входной мультивибратор, имитирующий колебания сети для совершения трансформации. Собирается он обычно на двух биполярных транзисторах, способных раскачать силовые ключи (например, IRFZ44, IRF1010NPBF или мощнее — IRF1404ZPBF), для которых важнейший параметр — предельно допустимый ток. Он может достигать нескольких сотен ампер, но в целом вам достаточно умножить значение тока на вольтаж аккумуляторной батареи, чтобы получить ориентировочное количество ватт выходной мощности без учёта потерь.
Простой преобразователь на основе мультивибратора и силовых полевых ключей IRFZ44
Частота работы мультивибратора непостоянна, рассчитывать и стабилизировать её — пустая трата времени. Вместо этого ток на выходе трансформатора снова превращается в постоянный с помощью диодного моста. Такой инвертор может быть пригоден для питания чисто активных нагрузок — ламп накаливания или электрических нагревателей , печек.
На основе полученной базы можно собирать и другие схемы, отличающиеся частотой и чистотой выходного сигнала. Подбор компонентов для высоковольтной части схемы сделать проще: токи здесь не такие высокие, в ряде случаев сборку выходного мультивибратора и фильтра можно заменить парой микросхем с соответствующей обвязкой. Конденсаторы для нагрузочной сети следует использовать электролитические, а для цепей с низким уровнем сигнала — слюдяные.
Вариант преобразователя с генератором частоты на микросхемах К561ТМ2 в первичном контуре
Стоит также заметить, что для увеличения итоговой мощности вовсе не обязательно закупать более мощные и стойкие к нагреву компоненты первичного мультивибратора. Задачу можно решить увеличением числа преобразовательных контуров, включенных параллельно, но для каждого из них потребуется собственный трансформатор.
Вариант с пареллельным подключением контуров
Борьба за синусоиду — разбираем типовые схемы
Инверторы напряжения сегодня используются повсеместно как автолюбителями, желающими пользоваться бытовой техникой вдалеке от дома, так и обитателями автономных жилищ, питающихся солнечной энергией . И в целом можно сказать, что от сложности устройства преобразователя напрямую зависит ширина спектра токоприёмников, которые можно к нему подключить.
К сожалению, чистый «синус» присутствует только в магистральной электросети, добиться преобразования постоянного тока в него очень и очень сложно. Но в большинстве случаев этого и не требуется. Чтобы подключать электрические двигатели (от дрели до кофемолки), достаточно пульсирующего тока с частотой от 50 до 100 герц без сглаживания.
ЭСЛ, светодиодные лампы и всевозможные генераторы тока (блоки питания, зарядные устройства)более критичны к выбору частоты, поскольку именно на 50 Гц основана схема их работы. В таких случаях следует включать во вторичный вибратор микросхемы, зовущиеся генератором импульсов. Они могут коммутировать небольшую нагрузку непосредственно, либо исполнять роль «дирижёра» для серии силовых ключей выходной цепи инвертора.
Но даже такой хитрый план не сработает, если вы планируете использовать инвертор для стабильного питания сетей с массой разнородных потребителей, включая асинхронные электрические машины. Здесь чистый «синус» очень важен и реализовать такое под силу лишь преобразователям частоты с цифровым управлением сигналом.
Трансформатор: подберём или сами
Для сборки инвертора нам не хватает всего одного элемента схемы, выполняющего трансформацию низкого напряжения в высокое. Вы можете использовать трансформаторы из блоков питания персональных компьютеров и старых ИБП, их обмотки как раз рассчитаны на трансформацию 12/24-250 В и обратно, остаётся лишь правильно определить выводы.
И всё же лучше намотать трансформатор своими руками, благо что ферритовые кольца дают возможность сделать это самому и с любыми параметрами. Феррит обладает отличной электромагнитной проводимостью, а значит, потери при трансформации будут минимальными даже если провод намотан вручную и не плотно. К тому же вы легко рассчитаете необходимое количество витков и толщину провода по имеющимся в сети калькуляторам.
Перед намоткой кольцо сердечника нужно подготовить — снять надфилем острые кромки и плотно обмотать изолятором — стеклотканью, пропитанной эпоксидным клеем. Далее следует намотка первичной обмотки из толстого медного провода расчётного сечения. После набора нужного количества витков их необходимо равномерно распределить по поверхности кольца с равным интервалом. Выводы обмотки соединяются согласно схеме и изолируются термоусадкой.
Первичная обмотка покрывается двумя слоями лавсановой изоленты, затем наматывается высоковольтная вторичная обмотка и ещё один слой изоляции. Важный момент — мотать «вторичку» нужно в обратном направлении, иначе трансформатор работать не будет. В завершение к одному из отводов нужно припаять в разрыв полупроводниковый термопредохранитель, ток и температура срабатывания которого определяются параметрами провода вторичной обмотки (корпус предохранителя нужно плотно примотать к трансформатору). Сверху трансформатор обматывается двумя слоями виниловой изоляции без клейкой основы, конец закрепляется стяжкой или цианакрилатным клеем.
Монтаж радиоэлементов
Осталось собрать устройство. Поскольку компонентов в схеме не так много, можно размещать их не на печатной плате, а навесным монтажом с креплением к радиатору, то есть к корпусу устройства. К штыревым ножкам подпаиваемся моножильным медным проводом достаточно большого сечения, затем место соединения укрепляется 5-7 витками тонкой трансформаторной проволоки и небольшим количеством припоя ПОС-61. После остывания соединения оно изолируется тонкой термоусадочной трубкой.
Схемы высокой мощности и со сложным вторичным контуром могут потребовать изготовления печатной платы, на краю которой в ряд размещены транзисторы для свободного крепления к теплоотводу. Для изготовления печатки пригоден стеклотекстолит с толщиной фольги не менее 50 мкм, если же покрытие более тонкое — усиливайте цепи низкого напряжения перемычками из медного провода.
Изготовить печатную плату в домашних условиях сегодня просто — программа Sprint-Layout позволяет рисовать обтравочные трафареты для схем любой сложности, в том числе и для двухсторонних плат. Полученное изображение распечатывается лазерным принтером на качественной фотобумаге. Затем трафарет прикладывается к очищенной и обезжиренной меди, проглаживается утюгом, бумага размывается водой. Технология получила название «лазерно-утюжной» (ЛУТ) и описана в сети достаточно подробно.
Вытравливать остатки меди можно хлорным железом, электролитом или даже поваренной солью, способов предостаточно. После вытравливания припекшийся тонер нужно смыть, просверлить монтажные отверстия сверлом в 1 мм и пройтись по всем дорожкам паяльником (под флюсом), чтобы залудить медь контактных площадок и улучшить проводимость каналов.
В данной статье вы сможете ознакомиться с детальной пошаговой инструкцией по изготовлению инвертора переменного тока на 220 В 50Гц из автомобильного аккумулятора на 12 В. Такой прибор способен выдавать мощность от 150 до 300Вт.
Схема данного устройства достаточно простая .
Данная схема работает по принципу преобразователей типа Push-Pull. Сердцем устройства будет служить плата CD-4047 работающая как задающий генератор, а также осуществляет управление полевыми транзисторами, которые работают в режиме ключей. Всего один транзистор может быть открыт, в случае если будут открыты два транзистора в одно время, то случится замыкание, в результате которого транзисторы сгорят, также это может произойти в случае неправильного управления.
Плата CD-4047 не рассчитана на высокоточное управление полевыми транзисторами, но с данным заданием справляется отлично. Также для работы устройства потребуется трансформатор из старого ИБП на 250 или 300Вт с первичной обмоткой и средней точкой подключения плюса от источника питания.
Трансформатор имеет достаточно большое количество вторичных обмоток, вам будет нужно с помощью вольтомметра измерять все отводы и найти сетевую обмотку на 220В. Нужные нам провода будут выдавать наибольшее электросопротивление приблизительно 17 Ом, лишние отводки можете удалить.
Перед тем как начать паять желательно все еще раз перепроверить. Рекомендуется выбирать транзисторы с одной партии и одинаковыми характеристиками, конденсатор часто задающей цепи иметь небольшую утечку и узкий допуск. Такие характеристики определяются тестером для транзисторов.
Так как у платы CD-4047 нет аналогов, необходимо приобрести именно ее, а вот полевые транзисторы если есть необходимость можете поменять на n-канальные с напряжением от 60В и током минимум 35А. Подходят из серии IRFZ.
Также схема может работать с использованием биполярных транзисторов на выходе, но следует учесть, что мощность устройства станет намного меньше, если сравнивать с схемой, на которой используются «полевики».
Ограничительно затворные резисторы должны обладать сопротивлением 10-100 Ом, но предпочтительнее использовать резисторы на 22-47 Ом мощность которых составляет 250 мВт.
Часто задающая цепь собирается исключительно из элементов указанных на схеме, которая имеет точные настройки на 50Гц.
Если вы правильно соберете прибор, он будет работать с первых секунд, но при первом запуске важно подстраховаться. Для этого вместо предохранителя (смотреть схему) нужно установить резистор номинал которого составляет 5-10 Ом или лампочку на 12В, для того чтоб избежать взрыва транзисторов если были допущены ошибки.
Если устройство работает стабильно, то трансформатор буде издавать звук, но ключи не будут греться. Если все работает правильно резистор (лампочку) нужно убрать, а питание подается через предохранитель.
В среднем инвертором потребляет энергии при роботе на холостых от 150 до 300 мА в зависимости, какой источник питания и тип трансформатора.
Затем нужно замерить выдаваемое напряжение, на выходе должно быть около 210-260В, это считается нормальным показателем, поскольку инвертор не имеет стабилизации. Далее нужно проверить устройство, под нагрузкой подключив лампочку на 60 Ватт и дать поработать 10-15 секунд, ключи за это время немного нагреются, так как на них нет теплоотводов. Ключи должны греться равномерно, в случае не равномерного нагрева, нужно искать, где допущены ошибки.
Снабжаем инвертор функцией Remote Control
Главный плюсовой провод следует подключить к средней точке трансформатора, но чтобы устройство начало работать, к плате нужно подключить слаботочный плюс. Благодаря этому запустится генератор импульсов.
Пару предложений про монтаж. Все устанавливается в корпус блока питания для компьютеров, транзисторы следует установить на раздельные радиаторы.
Если будет установлен общий теплоотвод, обязательно изолируйте корпус транзисторов от радиатора. Кулер подключается к шине на 12В.
Одним из существенных недостатков данного инвертора считается отсутствие защиты от замыкания и если оно произойдет, то все транзисторы сгорят. Для того чтоб этого не допустить, на выходе обязательно нужно установить предохранитель на 1А.
Для запуска инвертора используется кнопка не большой мощности, через которую будет подаваться плюс на плату. Силовые шины трансформатора следует закрепить прямо к радиаторам транзисторов.
Если подключить к выходу преобразователя энергометр, то на нем сможете увидеть, что исходящая частота и напряжение в рамках допустимого. Если у вас получилась значение больше или меньше 50Гц ее нужно настроить, используя многооборотный переменный резистор, он установлен на плате.
В последнее время очень часто наблюдаю, что все больше и больше людей увлекаются сборкой самодельных инверторов. Поскольку заинтересованы начинающие радиолюбители, я решил вспомнить о схеме, которую опубликовал на нашем сайте год назад. Сегодня я решил переделать схему увеличивая выходную мощность и детально пояснить процесс сборки.
Скажу сразу — это самый простой преобразователь 12-220 с учетом выходной мощности схемы. В качестве задающего генератора задействован старый и добрый мультивибратор. Разумеется, такое решение многим уступает современным высокоточным генераторам на микросхемах, но давайте не забудем, что я стремился максимально упростить схему так, чтобы в итоге получился инвертор, который будет доступен широкой публике. Мультивибратор — не есть плохо, он работает более надежно, чем некоторые микросхемы, не так критичен к входным напряжениям, работает при суровых погодных условиях (вспомним TL494, которую нужно подогревать, при минусовых температурах).
Трансформатор использован готовый, от UPS, габариты сердечника позволяют снять 300 ватт выходной мощности. Трансформатор имеет две первичные обмотки на 7 Вольт (каждое плечо) и сетевую обмотку на 220 Вольт. По идее, подойдут любые трансформаторы от бесперебойников.
Диаметр провода первичной обмотки где-то 2,5мм, как раз то, что нужно.
Основные характеристики схемы
Номинал входного напряжения — 3,5-18 Вольт
Выходное напряжение 220Вольт +/-10%
Частота на выходе — 57 Гц
Форма выходных импульсов — Прямоугольная
Максимальная мощность — 250-300 Ватт.
Недостатки
Долго думал какие у схемы недостатки, на счет КПД, оно на 5-10% ниже аналогичных промышленных устройств.
Схема не имеет никаких защит на входе и на выходе, при КЗ и перегрузке полевые ключи будут перегреваться до тех пор, пока не выйдут из строя.
Из за формы импульсов, трансформатор издает некий шум, но это вполне нормально для таких схем.
Достоинства
Простота, доступность, затраты, 50 Гц на выходе, компактные размеры платы, легкий ремонт, возможность работы в суровых погодных условиях, широкий допуск используемых компонентов — все эти достоинства делают схему универсальной и доступной для самостоятельного повторения.
Китайский инвертор на 250-300 ватт, можно купить где-то за 30-40$, на этот инвертор я потратил 5$ — купил только полевые транзисторы, все остальное найдется на чердаке думаю у каждого.
Элементная база
В обвязке минимальное количество компонентов. Транзисторы IRFZ44 можно с успехом заменить на IRFZ40/46/48 или на более мощные — IRF3205/IRL3705, они не критичны.
Транзисторы мультивибратора TIP41 (КТ819) можно заменить на КТ805, КТ815, КТ817 и т.п.
С успехом подключал к этому инвертору телевизор, пылесос и другие бытовые устройства, работает неплохо, если устройство имеет встроенный импульсный БП, то вы не заметите разницы в работе от сети и от преобразователя, в случае запитки дрели — запускается с неким звуком, но работает довольно хорошо.
Плата была нарисована вручную обыкновенным маникюром
В итоге инвертор понравился на столько, что решил поместить в корпус от компьютерного блока питания.
Реализована также функция REM, для включения схемы нужно всего лишь подключить провод REM на плюсовую шину, тогда поступит питание на генератор и схема начнет работать.
С такой схемы вполне реально снять и большую мощность (500-600 Ватт, может и больше), в дальнейшем попробую увеличить мощность, так, что следующая статья не за горами, до новых встреч…
Список радиоэлементов
Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
---|---|---|---|---|---|---|
VT1, VT2 | Биполярный транзистор | TIP41 | 2 | КТ819, КТ805, КТ815, КТ817 | В блокнот | |
VT3…VT6 | MOSFET-транзистор | IRFZ44 | 4 | Замена: IRFZ40/46/48, IRF3205/IRL3705 | В блокнот | |
C1, C2 | Конденсатор | 2.2 мкФ | 2 | В блокнот | ||
R1. ..R4 | Резистор | 6.2 Ом | 4 | В блокнот | ||
R5, R8 | Резистор | 680 Ом | 2 | В блокнот | ||
R6, R7 | Резистор |
Данный преобразователь предназначен для получения прямоугольного напряжения 220В/50Гц от аккумулятора 12В. Мощность от 150 до 300Вт, в зависимости от применяемых компонентов.
Схема представляет собой двухтактный преобразователь типа push-pull. На микросхеме CD4047 собран задающий генератор импульсов, управляющий полевыми транзисторами. Они работают в ключевом режиме поочередно, т.е в каждый момент времени открыт только один из них. Если по какой-то причине откроются оба ключа, то образуется короткое замыкание (КЗ) и оба транзистора сгорят. Это может случиться при неверном управлении.
Трансформатор взят из источника бесперебойного питания, он на 250-300Вт. Первичная обмотка имеет среднюю точку, к которой подключаем «+» от источника питания. Мультиметром измеряем сопротивление вторичных обмоток и находим те 2 отвода между которыми наибольшее сопротивление. В моем случае это 17 Ом. Эта и есть выходная обмотка на 220В. Остальные выводы можно откусить.
Я нарисовал печатную плату. Перед сборкой рекомендую проверить все детали. Транзисторы желательно подобрать с близкими параметрами. Конденсатор частотозадающей цепи должен иметь малую утечку и небольшой допуск. Все это можно сделать транзистор-тестером.
Полевики любые N-канальные с напряжением выше 60В и током от 35А(например, IRFZ40, 44, 48, IRF3205). Схема может работать и с биполярными транзисторами, но мощность будет гораздо меньше. Резисторы в цепи затворов от 10 до100 Ом (лучше 22 – 47 Ом) 0,25Вт. Номиналы частотозадающей цепи рассчитаны на 50Гц.
Правильно собранный инвертор заработает сразу, но при 1-ом включении следует подстраховаться. Вместо предохранителя ставим мощный резистор 5-10 Ом, либо лампочку 12В/5Вт, чтобы в случае проблем не сжечь транзисторы. При нормальной работе инвертора на холостом ходу (ХХ) трансформатор издает своеобразный звук и полевики совсем не греются. Если все так, то убираем резистор и подаем питание через предохранитель.
Потребление на ХХ от 150 до 300мА в зависимости от Вашего источника питания и трансформатора. Далее измеряем выходное напряжение мультиметром (на диапазоне 750В переменного напряжения). В моем случае оно от 210 до 260В, т.к. выход не стабилизированный. Подключаем нагрузку, например лампочку 60Вт, не более чем на 10 сек, т.к. полевики еще не на радиаторах. Они должны немного нагреться, но примерно одинаково. Если нагрев не одинаковый, то надо искать причину.
Хотя силовой «+» подключен к средней точке трансформатора, для включения инвертора надо подать слаботочный «+» к плате для запуска генератора. Для этого подойдет маломощная кнопка.
Собран инвертор в корпусе от компьютерного БП. У меня транзисторы установлены на отдельные радиаторы. При установке на общий теплоотвод не забудьте изолировать корпуса транзисторов. Силовые шины трансформатора идут непосредственно к радиаторам, поэтому их надо изолировать от общего корпуса.
Кулер соединен напрямую к 12В.
Подключив к выходу энергометр можно проверить выходные данные. Если частота отличается от 50Гц, ее можно отрегулировать многооборотным резистором R4.
Основной недостаток этой схемы в том, что нет защиты от КЗ, поэтому я добавил предохранитель 1А на выходе.
Большинство современных бытовых приборов работают в диапазоне напряжения 90 — 280В. У моего инвертора разброс от 210 до 260В. Если у Вас получился выход выше 300В, то следует кроме нагрузки подключить и лампочку 25Вт, которая снизит выходное напряжение. Приборы с коллекторными двигателями и с железными трансформаторами тоже могут работать от инвертора с прямоугольными импульсами на выходе, но будут греться в 2 раза больше. А вот асинхронные двигатели питать от него не рекомендуется.
Чтобы подключить к бортовой электросистеме автомобиля бытовые устройства требуется инвертор, который сможет повысить напряжение с 12 В до 220 В. На полках магазинов они имеются в достаточном количестве, но не радует их цена. Для тех, кто немного знаком с электротехникой есть возможность собрать преобразователь напряжения 12 220 вольт своими руками. Две простые схемы мы разберем.
Преобразователи и их типы
Есть три типа преобразователей 12-220 В. Первый — из 12 В получают 220 В. Такие инверторы популярный у автомобилистов: через них можно подключать стандартные устройства — телевизоры, пылесосы и т.д. Обратное преобразование — из 220 В в 12 — требуется нечасто, обычно в помещениях с тяжелыми условиями эксплуатации (повышенная влажность) для обеспечения электробезопасности. Например, в парилках, бассейнах или ванных. Чтобы не рисковать, стандартное напряжение в 220 В понижают до 12, используя соответствующее оборудование.
Третий вариант — это, скорее, стабилизатор на базе двух преобразователей. Сначала стандартные 220 В преобразуются в 12 В, затем обратно в 220 В. Такое двойное преобразование позволяет иметь на выходе идеальную синусоиду. Такие устройства необходимы для нормальной работы большинства бытовой техники с электронным управлением. Во всяком случае, при установке настоятельно советуют запитать его именно через такой преобразователь — его электроника очень чувствительная к качеству питания, а замена платы управления стоит примерно как половина котла.
Импульсный преобразователь 12-220В на 300 Вт
Эта схема проста, детали доступны, большинство из них можно извлечь из блока питания для компьютера или купить в любом радиотехническом магазине. Достоинство схемы — простота реализации, недостаток — неидеальная синусоида на выходе и частота выше стандартных 50 Гц. То есть, к данному преобразователю нельзя подключать устройства, требовательные к электропитанию. К выходу напрямую можно подключать не особ чувствительные приборы — лампы накаливания, утюг, паяльник, зарядку от телефона и т.п.
Представленная схема в нормальном режиме выдает 1,5 А или тянет нагрузку 300 Вт, по максимуму — 2,5 А, но в таком режиме будут ощутимо греться транзисторы.
Построена схема на популярном ШИМ-контроллере TLT494. Полевые транзисторы Q1 Q2 надо размещать на радиаторах, желательно — раздельных. При установке на одном радиаторе, под транзисторы уложить изолирующую прокладку. Вместо указанных на схеме IRFZ244 можно использовать близкие по характеристикам IRFZ46 или RFZ48.
Частота в данном преобразователе 12 В в 220 В задается резистором R1 и конденсатором C2. Номиналы могут немного отличаться от указанных на схеме. Если у вас есть старый нерабочий беспербойник для компьютера, а в нем — рабочий выходной трансформатор, в схему можно поставить его. Если трансформатор нерабочий, из него извлечь ферритовое кольцо и намотать обмотки медным проводом диаметром 0,6 мм. Сначала мотается первичная обмотка — 10 витков с выводом от середины, затем, поверх — 80 витков вторичной.
Как уже говорили, такой преобразователь напряжения 12-220 В может работать только с нагрузкой, нечувствительной к качеству питания. Чтобы была возможность подключать более требовательные устройства, на выходе устанавливают выпрямитель, на выходе которого напряжение близко к нормальному (схема ниже).
В схеме указаны высокочастотные диоды типа HER307, но их можно заменить на серии FR207 или FR107. Емкости желательно подобрать указанной величины.
Инвертор на микросхеме
Этот преобразователь напряжения 12 220 В собирается на основе специализированной микросхемы КР1211ЕУ1. Это генератор импульсов, которые снимаются с выходов 6 и 4. Импульсы противофазные, между ними небольшой временной промежуток — для исключения одновременного открытия обоих ключей. Питается микросхема напряжением 9,5 В, который задается параметрическим стабилизатором на стабилитроне Д814В.
Также в схеме присутствуют два полевых транзистора повышенной мощности — IRL2505 (VT1 и VT2). Они имеют очень низкое сопротивление открытого выходного канала — около 0,008 Ом, что сравнимо с сопротивлением механического ключа. Допустимый постоянный ток — до 104 А, импульсный — до 360 А. Подобные характеристики реально позволяют получить 220 В при нагрузке до 400 Вт. Устанавливать транзисторы необходимо на радиаторы (при мощности до 200 Вт можно и без них).
Частота импульсов зависит от параметров резистора R1 и конденсатора C1, на выходе установлен конденсатор C6 для подавления высокочастотных выбросов.
Трансформатор лучше брать готовый. В схеме он включается наоборот — низковольтная вторичная обмотка служит как первичная, а напряжение снимается с высоковольтной вторичной.
Возможные замены в элементной базе:
- Указанный в схеме стабилитрон Д814В можно заменить любым, выдающим 8-10 V. Например, КС 182, КС 191, КС 210.
- Если нет конденсаторов C4 и C5 типа К50-35 на 1000 мкФ, можно взять четыре 5000 мкФ или 4700 мкФ и включить их параллельно,
- Вместо импортного конденсатора C3 220m можно поставить отечественный любого типа на 100-500 мкФ и напряжение не ниже 10 В.
- Трансформатор — любой с мощностью от 10 W до 1000 W, но его мощность должна быть минимум в два раза выше планируемой нагрузки.
При монтаже цепей подключения трансформатора, транзисторов и подключения к источнику 12 В надо использовать провода большого сечения — ток тут может достигать высоких значений (при мощности в 400 Вт до 40 А).
Инвертор с чистым синусом а выходе
Схемы денных преобразователей сложны даже для опытных радиолюбителей, так что сделать их своими руками совсем непросто. Пример самой простой схемы ниже.
В данном случае проще собрать подобный преобразователь из готовых плат. Как — смотрите в видео.
В следующем ролике рассказано как собирать преобразователь на 220 вольт с чистым синусом. Только входное напряжение не 12 В, а 24 В.
А в этом видео как раз рассказано, как можно менять входное напряжение, но получать на выходе требуемые 220 В.
Kicker sx 1250.1 сгоревший силовой транзистор помогите
Перейти к последнему
металлист
Участник
#1
- #1
У меня есть Kicker SX 1250.1 На плате стоит штамп с датой 2004 3 13
Низковольтный RCA-вход на усилителе был привередливым, иногда приходилось нажимать на кабели, чтобы заставить его работать должным образом. Я решил снять крышку с усилителя, чтобы посмотреть, смогу ли я решить проблему, и обнаружил в углу несколько сгоревших МОП-транзисторов. Насколько я знаю, усилитель все еще работает, если только он не сгорел, когда я его разбирал или прямо перед этим. Они выглядят очень поврежденными. Я не очень разбираюсь в ремонте усилителей. Я думаю о замене всех 5 транзисторов IRF3205 в этой области.
Я мало знаю о том, как работают усилители.
Я не знаю, какой IRF3205 использовать или что еще проверить/заменить.
Какую термоленту использовать? может силикон-каучук?
Будем признательны за любую помощь.
Имеющееся у меня оборудование: паяльник, припой, вакуумный демонтажный инструмент. Автомобильный аккумулятор. Мультиметр. портативный осциллограф.
PapaZBill
Участник
#2
- #2

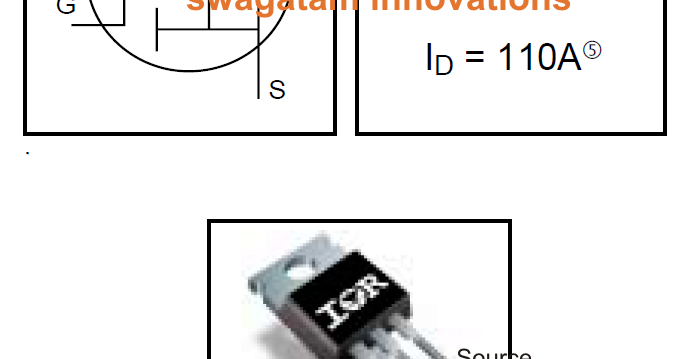

Рекомендуется заменить все десять транзисторов IRF3205 (Q06,07,08,09,17 и Q12,13,14,15,19) и транзисторы драйвера Q05,Q11-KTA1504GR. (У кого-то может быть хороший источник или заменитель для 1504GR)
Обязательно приобретайте у надежного поставщика, такого как Mouser, Digi-Key, Arrow. Не покупайте на Ebay!! Ссылка ниже для Mouser является хорошим источником для IRF3205. Важно, чтобы мосфеты были из одной партии/трубки. Код даты должен быть одинаковым. Не используйте повторно мосфеты, которые вы вытащили из этого усилителя!
Проверьте все резисторы затвора R16-R20, R22-R26) 47 Ом SMD 1206. Замените все, что не подходит, или не рискуйте и замените все десять.
Очистите имеющуюся термоленту и найдите разрывы, перфорации или тонкие места. Возможно, вы сможете повторно использовать то, что есть. Кто-то еще может дать вам хороший источник. У меня нет под рукой, но проверю на следующий день или два.
Лучше всего удалить все IRF3205 и A1504GR, очистить плату, удалить все перемычки для пайки. После этого проверьте без подачи питания и измерьте омметром места, где находятся мосфеты, между всеми тремя ножками на предмет низкого сопротивления или короткого замыкания. Я считаю, что у вас должно быть 47 кОм на двух внешних ножках. Я прикрепил вашу картинку с маркировкой каждой ножки MOSFET. Опубликуйте свои результаты в следующем формате.
OHMS
1-2
2-3
1-3
После того, как вы заменили A1504GR и заменили все резисторы затвора, а проверки сопротивления выглядят хорошо, следующим шагом будет проверка треугольной волны и привода от U01-TL494. что я объясню позже.
Для этого усилителя потребуются систематические и пошаговые инструкции, учитывающие сложность и уровень вашего мастерства. Это можно сделать, но будьте терпеливы, задавайте вопросы и делайте каждый шаг вовремя и по порядку.
IRF3205PBF Infineon Technologies | Маузер
металлист
Участник
#3
- #3
можете ли вы указать место, где находятся q5 и q11. я не могу найти их. также. резисторы затвора имеют определенную мощность или этот размер имеет только одну мощность?
спасибо!
—похоже, я их нашел..
Последнее редактирование:
PapaZBill
Участник
#4
- #4
Когда я взрываю вашу картинку, она становится пиксельной, но я совершенно уверен, что указал на Q05 и Q11.
Резисторы с размером основания 1206 имеют номинальную мощность 1/4 Вт.
металлист
Участник
#5
- #5
Нужно ли снимать Q05 и Q11 перед проверкой всех сопротивлений на месте 3205? я только вынул 3205 и я получаю некоторые дурацкие вещи между контактами 1-2 и 2-3 … похоже, что колпачки заряжаются мультиметром.
PapaZBill
Участник
#6
- #6
Вы должны увидеть зарядку через крышки входного фильтра 2200 мкФ/25 В между 1-2 и 2-3.
Что вы видите между 1-3 (Источник и Ворота)? ~ 47 кОм?

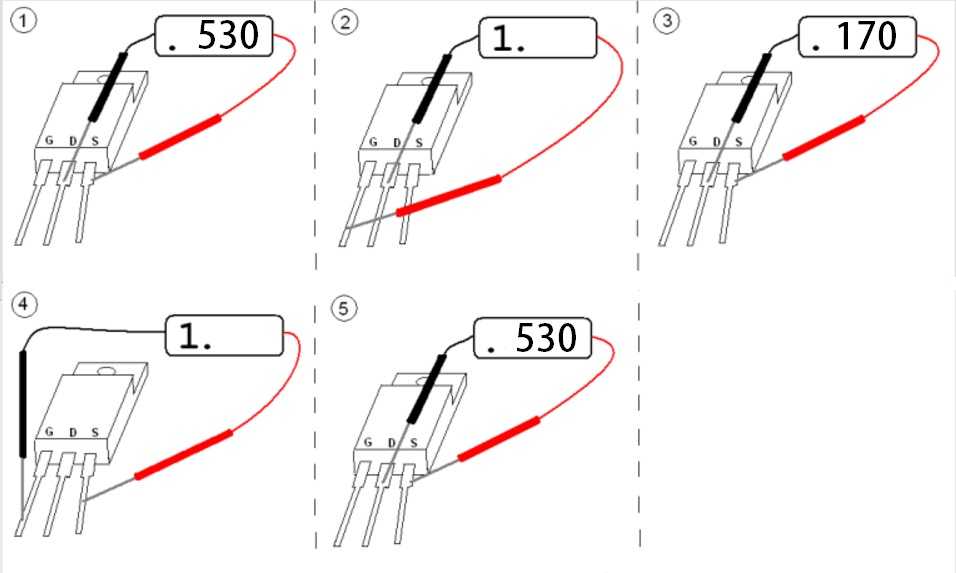

Проверьте Q05 и Q11 с помощью омметра. Их можно оставить на время проверки блока питания.
металлист
Участник
#7
- #7
q 6, 7, 8 ,9 17 — у меня есть чтение повсюду для 1-3.
q6 1-3 23 кОм
q7 1-3 80 кОм
q8 1-3 538 Ом
q9 1-3 6,5 МОм
q17 1-3 750 Ом
металлист
Участник
#8
- #8
q11 — между 2 контактами рядом друг с другом 47к. между контактом, ближайшим к центру доски, и самим контактом составляет 47k.
q5 — между двумя контактами рядом друг с другом 11 Ом, а контакт, ближайший к центру платы, и контакт сам по себе — 193 Ом
PapaZBill
Участник
#9
- #9
Q5 закорочен. Удалите оба Q5 и Q11. Перепроверьте сопротивление между 1-3 всеми мосфетами.
Кто-нибудь знает хороший источник для A1505GR SMT или замены?
металлист
Участник
#10
- #10
я связался с littlediode с запросом цены, и они прислали мне эту ссылку . . что вы думаете?
KTA1504GR Транзистор — Купить у Littlediode
также нашел эти на ebay…
5PCS X KTA1504GR SOT-23 KEC | eBay
Последнее редактирование:
PapaZBill
Участник
#11
- #11
Дорогая, но, возможно, единственная игра в городе.
Покупать транзисторы на Ebay рискованно. Есть продавцы, которые продают поддельные запчасти.
Где вы находитесь?
@Perry Babin, чем можно заменить KTA1504GR?
Перри Бабин
Участник
#12
- #12
Я всегда использовал MMBTA06 и MMBTA56 для драйверов PS. MMBT4401 и MMBT4403 немного быстрее, но скорость не является реальной проблемой для блока питания.
металлист
Участник
№13
- №13
Я нахожусь в Форт-Лодердейле, Флорида.
Так что я могу использовать
SMMBTA06LT3G ON Semiconductor | Mouser
вместо KTA1504GR?
Я уже заказал 10 резисторов затвора 47 Ом и 10 3205s. Я постараюсь заказать дополнительные детали вместе, чтобы не заморачиваться с доставкой.
PapaZBill
Участник
№14
- №14
Вы захотите использовать PNP, поэтому либо MMBTA56, либо 2N4403
PapaZBill
Участник
№15
- №15
MMBTA56LT1G ON Полупроводник | Mouser
или
MMBT4403LT3G ON Semiconductor | Маузер
металлист
Участник
№16
- №16
повторно протестировано с удалением q5 и q11.
q6
1-2 ~70K
2-3 начинается с 0 и увеличивается по мере начисления лимита, я думаю 3 ~129K
q8
1-2 ~46K
2-3 начинается с 0 и увеличивается
1-3 ~46K
q9
1-2 ~1M
2-3 начинается с 0 и увеличивается
1-3 ~ 1M
q17
1-2 ~46K
2-3 начинается с 0 и увеличивается
1-3 ~46K
q12
1-2 ~46K
2-3 начинается с 0 Ом и увеличивается
1-3 ~46k
q13,14,16,19 все то же, что и q12
Последнее редактирование:
PapaZBill
Участник
# 17
- # 17
Без попадания в последовательно-параллельное соединение мосфетов,затворных резисторов,R21,R27-47кОм и силового трансформатора, Q6, Q7 и Q9резисторы затвора разомкнуты, обесточены или отсоединены от контура.
Проверьте R16, R17, R19, если вы еще этого не сделали. После замены резисторов затвора вы должны получить правильные показания.
Когда у вас есть замены для Q05 и Q11 и вы установили их, убедитесь, что у вас есть 47 кОм между 1-3 для каждого из МОП-транзисторов. В этот момент вы можете включить усилитель без мосфетов и проверить привод от контактов 9 и 10 U01-TL494. Я расскажу подробнее, когда вы будете в этом месте.
металлист
Участник
# 18
- # 18
Есть ли какие-либо другие детали, которые вы предлагаете заказать на всякий случай, чтобы я мог сэкономить на доставке и времени позже? может TL494? TL494CDRG4 Техасские инструменты | Маузер ??
PapaZBill
Член
# 19
- # 19
Я свяжусь с вами по любым дополнительным частям.
PapaZBill
Участник
#20
- #20
металлист сказал:
Есть ли какие-либо другие детали, которые вы предлагаете заказать на всякий случай, чтобы я мог сэкономить на доставке и времени позже? может TL494? TL494CDRG4 Техасские инструменты | Маузер ??
Нажмите, чтобы развернуть…
U1 является TL594
Показать скрытый контент низкого качества
Вы должны войти или зарегистрироваться, чтобы ответить здесь.
Делиться:
Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Эл. адрес Делиться Ссылка на сайт
10Pcs IRF3205 IRF3205PBF MOSFET MOSFT 55V 98A 8mOhm 97.
3nC TO-220 Transistor ОтзывыОтзывы покупателей
- 5 звезд120 (95,2%)
- 4 звезды5 (4,0%)
- 3 звезды0 (0%)
- 2 звезды0 (0%)
- 1 звезда1 (0,8%)
Написать отзыв Получите двойные баллы за обзор, если вы один из первых 3 опубликованных отзывов!
- Все отзывы (126)
- Изображение (20)
- Видео (0)
- Все звезды
- All Star (126)
- 5 звезд (120)
- 4 звезды (5)
- 3 звезды (0)
- 2 звезды (0)
- 1 звезда (1)
Сортировать по:
Лучший обзор
- Верхний обзор
- Самый полезный
- Самый последний
Отзывы только из вашей страны (Германия)
|
Показать оригинал
» data-show-translate=»Review can be auto-translated.»> Часть обзора переведена автоматически.Всего 0 страниц
Перейти на страницу
Перейти
Вас может заинтересовать
10,50€
3nC TO-220 Transistor»> 20 шт. IRF3205 IRF3205PBF MOSFET MOSFET 55 В 98A 8 мОм 97,3 нК TO-220 транзистор(4)
15,22€
TOOLTOP Тестер сетевого кабеля с большим ЖК-экраном + мультиметр 2 в 1 Измерение длины сетевого кабеля 400 м/500 м Измерение переменного тока постоянного тока Измерение напряжения Антишумовой линейный трекер ET616 ET618
(87)
15,87€
NEWACALOX 26Pcs 60W Многофункциональный электрический паяльник Комплект Отвертка Демонтажный насос Наконечник Плоскогубцы + Сумка для инструментов Вилка стандарта ЕС / вилка США
(147)
21,31€
2M/1.5M Foldable Camera Tripod Holder Adjustable Stand Tripod Stabilizer»> Профессиональный складной штатив для камеры 1,2 м/1,5 м, регулируемая подставка, стабилизатор для штатива(6)
16,23€
MUSTOOL MT007/MT007 Pro/MT007 Pro-EN Цифровой мультиметр True RMS + Ручка для измерения напряжения + Измеритель последовательностей фаз 3 в 1 Цветной экран Голосовое вещание
(1696)
5,83€
127 шт. /328 шт. термоусадочная трубка изоляционный рукав бытовой DIY электрик электромонтажный кабель защита термоусадочная трубка
(74)
15,22€
115 в 1 набор прецизионных отверток магнитная отвертка «сделай сам» для электроники ПК компьютер инструмент для ремонта телефона
(381)
23,34€
Wowstick 1P + 19 в 1 Электрическая отвертка Аккумуляторная отвертка Инструменты для ремонта
(4519)
15,98€
1390 шт. , электронные компоненты, базовый стартовый комплект, светодиодный диод, транзистор, конденсатор, потенциометр сопротивления, комплект
(209)
6,08€
Плата расширения NANO IO Shield Geekcreit для Arduino — продукты, которые работают с официальными платами Arduino
(382)
15,22€
BSIDE Z1 Mini Digital Multimeter Smart Pen-Type LCD 2000 Counts Вольтметр Тестер сопротивления Фонарик для электронного ремонта
(11)
15,22€
25000 об/мин портативная мини-электрическая шлифовальная машина 3 шестерни резьба вращающаяся ручка дрель гравировальный шлифовальный инструмент с индикатором батареи
(106)
35,52€
3MP HD WIFI Беспроводная визуальная светящаяся ушная палочка Чувствительный датчик Светодиодная подсветка Ушной эндоскоп Неиндуктивный контроль температуры Очиститель ушей
(4)
12,27€
Huasu HS-112 игрушки ручной работы, деревянный электрический автомобиль, самолет, корабль, вертолет, игрушки, паровые развивающие пазлы для детей
(1)
12,27€
857 Портативный резак для бумаги формата A4 Резаки и триммеры для пластиковой бумаги Канцелярские принадлежности Коврик для резки фотобумаги Инструмент
(0)
21,88€
Astrolux® VC04 Micro Type-C 2A Быстрая зарядка литий-ионного Ni-MH аккумулятора Зарядное устройство тока Дополнительное зарядное устройство USB для аккумулятора 18650 26650 21700 AA AAA
(903)
20,95€
30AWG Гибкий силиконовый провод и кабель 5 цветов в коробке Смешанная проволока Луженая сделай сам Высококачественная линия из чистой меди
(2)
4,66€
54mm Hole Pitch DIY Prototype Paper Printed Circuit Board Panel Single Sided Board»> 10 шт. универсальная печатная плата 5×7 см 2,54 мм шаг отверстий DIY прототип бумаги печатная плата панель односторонняя доска(168)
28,41€
Базовые стартовые наборы Geekcreit® UNOR3 Версия без батареи для упаковки в картонную коробку Arduino (совместимая с Arduino) — варианты и клоны, совместимые с программным и аппаратным обеспечением
(3517)
16,40€
1 Inch 1 DIN Car Stereo Radio MP5 Player Full Touch Screen FM AM RDS bluetooth USB Strong Bass Rear Backup Camera»> P5130 4,1-дюймовый 1 DIN Автомобильный стерео-радио MP5-плеер Полный сенсорный экран FM AM RDS Bluetooth USB Сильный бас Задняя резервная камера(265)
4,05€
ESP8266 ESP-01S Удаленный последовательный порт WIFI Приемопередатчик Беспроводной модуль
(81)
8,20€
18-метровый автомобильный жгут проводов, рулон неклейкой ленты из ПВХ
(25)
9,90€
