Вся правда о конденсаторах: волшебные свойства загадочных баночек — Обзоры и статьи

Было ли лучшее время для энтузиастов и любителей Hi-Fi, чем конец 1970-х и начало 1980-х годов? С одной стороны, так много всего происходило с развитием цифрового аудио, а с другой — наблюдался рост субъективизма. Внезапно проигрыватели и усилители стали оценивать не по уровню детонации, выходной мощности и гармоническим искажениям, а по их звучанию! И можно было даже всерьёз говорить о звучании кабелей. В этой новой атмосфере всё, что когда-то считалось само собой разумеющимся в области Hi-Fi, стало кандидатом на переоценку.

Пристальному изучению подверглось и влияние на звук пассивных электронных компонентов — резисторов, индуктивностей и конденсаторов. В особенности, конденсаторов. Знающие люди начали обсуждать такие явления как эквивалентное последовательное сопротивление (ESR) и диэлектрическое поглощение.

Сегодня мы нечасто слышим об этой теме, но не потому, что проблема была исчерпана.

Скорее всего, разработчики нынче уделяют столь же пристальное внимание используемым пассивным компонентам, как и схемам, в которых они применяются, так что общественный фурор несколько стих.

Азы

В простейшем виде конденсатор состоит из двух металлических пластин, разделённых воздухом (или, ещё лучше, вакуумом) и схематично изображён на рис. 1. Поскольку между пластинами нет проводящего пути, конденсатор блокирует постоянный ток (например, от батареи). При этом конденсатор, напротив, пропускает сигналы переменного тока — как раз такие как звуковые волны.

Рис. 1. Компоненты, из которых состоит конденсатор — две проводящие пластины, разделённые слоем диэлектрика.

Проверенное решение

Мы нечасто сталкиваемся с воздушными конденсаторами, но если вы заглядывали внутрь старого лампового радиоприемника и видели элемент, отвечающий за настройку, который состоит из чередующихся металлических пластин, это как раз воздушный конденсатор переменной ёмкости. В большинстве конденсаторов, с которыми мы сталкиваемся в аудиотехнике и прочей электронике, в качестве изолирующего материала (диэлектрика), разделяющего пластины, не используется воздух, поскольку он имеет низкую диэлектрическую постоянную (1,0), а это означает, что воздушные конденсаторы большой емкости слишком громоздкие, чтобы быть практичными. По этой причине используются, в основном, твёрдые диэлектрики, с более высокими диэлектрическими свойствами, в том числе из керамики и различных видов пластмасс (например, ПВХ с диэлектрической проницаемостью 4,0). Именно здесь история становится особенно интересной, поскольку для всех этих диэлектриков характерны те или иные компромиссы в плане влияния на звук, в то время как воздух практически идеален.

Простые фильтры

Для начала, узнаем побольше о том, как ведут себя конденсаторы и для чего они используются. Конденсаторы блокируют постоянный ток и пропускают переменный, однако они не пропускают переменный ток с разной частотой одинаково.

Это объясняется тем, что конденсаторы обладают реактивным сопротивлением, которое снижается с увеличением частоты (к слову, катушки индуктивности тоже обладают реактивным сопротивлением, которое, наоборот, увеличивается с ростом частоты).

Таким образом, конденсаторы пропускают высокочастотные сигналы легче, чем низкочастотные, что делает их крайне полезными в частотно-селективных цепях (то есть, в фильтрах), а также для устранения нежелательных сигналов (например, гул или шум с шины питания постоянного напряжения).

Простые фильтры верхних и нижних частот показаны на рис.2. В фильтре верхних частот (рис. 2а) последовательно включенный конденсатор подключен к шунтирующему резистору. В фильтре нижних частот (рис. 2b) конденсатор и резистор меняются местами.

Рис. 2. RC-фильтр первого порядка верхних (2a) и нижних (2b) частот.

Итак, конденсаторы зачастую используются для объединения цепей, отделения нежелательного шума в цепях постоянного напряжения и в частотно-селективных цепях (фильтрах).

Поскольку конденсаторы накапливают электрический заряд, большие из них также применяются в качестве резервуаров в источниках питания переменного и постоянного тока. На рис. 3 показан типовой источник питания, включающий в себя понижающий трансформатор (он понижает напряжение сети), мостовой выпрямитель (который преобразует переменный ток из трансформатора в импульсный постоянный ток) и пару конденсаторов-резервуаров (сглаживающих пульсации после выпрямления переменного тока).

Рис.3. Принципиальная схема двухполупериодного источника питания, состоящего из понижающего трансформатора, двухполупериодного мостового выпрямителя и двух резервуарных конденсаторов.

Подобные схемы встречаются во многих твердотельных аудиокомпонентах. Аналогичные решения используются и в ламповом оборудовании, но из-за высоких напряжений, требуемых для работы ламп, трансформатор здесь обычно повышает напряжение сети.

Ёмкость резервуарных конденсаторов, используемых в транзисторных усилителях мощности, может достигать 50 000 мкФ и более, тогда как в других случаях в схеме могут использоваться конденсаторы емкостью 1 НФ (одна тысячная микрофарада) или даже меньше.

Таким образом, очевидно, что некоторые типы конденсаторов лучше подходят под определённые задачи, чем другие.

Важное уточнение

Как правило, самые большие резервуарные конденсаторы являются электролитическими, ведь они обеспечивают высокую ёмкость в сравнительно небольшом объёме. Такие конденсаторы содержат электролит (жидкость или гель), который химически реагирует с металлической фольгой внутри банки, образуя слой диэлектрика. Подобные электролитические конденсаторы, а также некоторые другие — например, танталовые, называются полярными, а несоблюдение полярности подключения может привести к их выходу из строя.

Другая разновидность — неполярные конденсаторы, которые можно подключать без учёта полярности. Подобные электролиты иногда использовались в пассивных кроссоверах акустических систем, однако такая практика сегодня устарела, поскольку плёночные конденсаторы справляются с этой задачей лучше, хоть и занимают больше места.

Конденсаторы также могут иметь различное расположение выводов — аксиальное (осевое) или радиальное. Преимущество радиальных электролитов заключается в том, что они занимают меньше площади на плате, однако их минус — в том, что они увеличивают её высоту. В больших электролитических конденсаторах обычно отказываются от выводов под пайку — в пользу винтовых клемм.

Что скрывают конденсаторы

Настоящие конденсаторы, как и настоящие политики, ведут себя не идеально, и именно здесь кроется причина их влияния на качество звука. Во-первых, на практике ни один конденсатор не является только ёмкостью — он также имеет индуктивность и сопротивление. На принципиальной схеме конденсатор обычно обозначается одним из символов на рис. 4 (все они визуально отсылают к двум разделенным пластинам), однако в реальности он представляет собой что-то вроде схемы, представленной на рис.

5. Резистор обозначенный на рисунке как ESR (эквивалентное последовательное сопротивление) может быть не постоянным — сопротивление может зависеть от частоты. В случае с электролитическими конденсаторами, ESR обычно уменьшается с частотой.

Рис. 4. Варианты обозначения конденсаторов на схеме

Одним из последствий того, что у конденсаторов есть индуктивность (ESL или эквивалентная последовательная индуктивность на рис. 6), является то, что они, по сути, являются электрически резонансными. Если проанализировать импеданс конденсатора в зависимости от частоты, он не будет продолжать уменьшаться с ростом частоты. На рис. 6 показано, что импеданс достигает минимума (эквивалентного значению ESR) на резонансной частоте, а затем, по мере увеличения частоты, он снова начинает расти из-за ESL.

Рис. 5. Схематичный эквивалент реального конденсатора демонстрирует паразитное сопротивление (ESR) и индуктивность (ESL) Рис. 6. Паразитная индуктивность приводит к тому, что у конденсаторы имеют электрический резонанс, иногда — в пределах слышимого диапазона частот.

У больших электролитических конденсаторов частоты электрического резонанса обычно находятся в пределах звукового диапазона. У небольших конденсаторов частоты электрического резонанса могут превышать 1 МГц. Для увеличения частоты электрического резонанса для заданной емкости следует уменьшить ESL — последовательную индуктивность.

Для достижения этой цели, при разработке электролитических конденсаторов, где такая проблема стоит наиболее остро, применяются различные методы. Например, в конденсаторах DNM T-Network для снижения индуктивности используются специальные Т-образные соединения из фольги — таким образом, их резонансная частота более чем в два раза выше по сравнению со стандартной конструкцией (от 28 кГц до 75 кГц — в примере, который приводит компания DNM на своём веб-сайте).

ESR оказывает потенциально благотворное влияние на демпфирование электрического резонанса конденсатора, однако, в отличие от индуктивности или ёмкости, сопротивление генерирует тепло в то время, когда через конденсатор проходит ток. В больших ёмкостных конденсаторах, где проходящие через них токи велики, этот эффект внутреннего нагрева ограничивает безопасные условия эксплуатации. Тем не менее, электролитические конденсаторы лучше всего работают именно тёплыми.

Микрофонный эффект

Не секрет, что ламповое оборудование чувствительно к вибрации. Внутри вакуумированной стеклянной оболочки лампы находятся тонкие металлические электроды, расстояние между которыми влияет на работу лампы. Таким образом, если встряхнуть лампу достаточно сильно, это отразится на её электрической мощности — эффект, который называют «микрофонным», поскольку лампа в таком случае ведёт себя подобно микрофону.

Твердотельная электроника меньше подвержена этому эффекту, однако приведём в пример некий крайний случай: разработчики первых систем управления двигателем в гоночных автомобилях вскоре научились не прикреплять электронные блоки к двигателю, либо использовать хорошую изоляцию, иначе вибрации от двигателя могли нарушить её работу. Уровни вибрации, которые испытывает Hi-Fi оборудование при повседневном использовании, гораздо ниже, однако некоторые производители, среди которых, например, Naim Audio, по-прежнему прилагают большие усилия, чтобы свести к минимуму вероятное воздействие микрофонного эффекта.

Способность конденсатора накапливать заряд (его ёмкость) пропорциональна площади пластин и обратно пропорциональна расстоянию между ними, а «пластины» обычно представляют собой тонкую фольгу с тонкими слоями диэлектрика между ними. Это приводит к тому, что конденсаторы подвержены воздействию микрофонного эффекта, поскольку из-за вибрации расстояние между пластинами и, следовательно, значение ёмкости может меняться.

Таким образом, физические свойства материалов, из которых изготовлен конденсатор, могут быть столь же важны, как и электрические параметры. Но что ещё интереснее, вибрация извне не является необходимым условием для того, чтобы конденсаторы страдали от её воздействия, ведь силы, формируемые напряжениями и токами внутри самого конденсатора, также могут вызывать механические резонансы. Из-за этого эффекта можно даже услышать, как некоторые конденсаторы издают звук, когда через них проходит сигнал. В кроссовере акустической системы, где уровни вибраций, напряжения и токи высоки, присутствует «идеальный шторм» факторов, которые делают выбор подходящего конденсатора особенно важной задачей.

Ключевые слова

Проблема микрофонного эффекта и механических резонансов конденсаторов активно обсуждалась на протяжении многих лет, однако исследований по этому вопросу было достаточно мало. Во всяком случае, мало опубликованных исследований. Но те, что существуют, подтверждают мнение, что данный эффект может оказывать заметное влияние качества звучания.

К тому же, в некоторых случаях конденсаторы могут приводить к необычайно высоким уровням гармонических и интермодуляционных искажений. Понимание того, как и почему это происходит, позволяет разработчикам сосредоточить свои усилия на доработке электронной схемы и тщательном выборе электронных компонентов — таким образом, чтобы это принесло наибольшую пользу.

ЧИТАТЬ ДРУГИЕ СТАТЬИ

Поделитесь статьей с друзьями

Электротехника

Электротехника

Ломоносов В. Ю. и др. Электротехника/В. Ю. Ломоносов, К. М. Поливанов, О. П. Михайлов. — М.: Энергоатомиздат, 1990. — 400 с. Приводятся основные понятия об элементах электрической цепи, методах расчета простых цепей постоянного и переменного тока. Дается общее описание физических процессов, происходящих в электрическом и магнитном полях. Излагается принцип действия полупроводниковых приборов, электрических машин и аппаратов, электроизмерительных приборов. Приводятся сведения о применении электронных вычислительных устройств в электротехнике. Для читателей, интересующихся основами электротехники и электроники. Оглавление ПРЕДИСЛОВИЕ ИЗ ПРЕДИСЛОВИЯ КО ВТОРОМУ ИЗДАНИЮ ГЛАВА ПЕРВАЯ. ТОК И НАПРЯЖЕНИЕ 1.2. ПРОСТЕЙШАЯ ЭЛЕКТРОТЕХНИЧЕСКАЯ УСТАНОВКА 1.3. ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ 1.4. ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ 1.5. ВКЛЮЧЕНИЕ АМПЕРМЕТРА И ВОЛЬТМЕТРА 1.6. МОЩНОСТЬ 1.7. СОПРОТИВЛЕНИЕ ЦЕПИ И ЗАКОН ОМА 1.8. СОПРОТИВЛЕНИЕ ПРОВОДНИКОВ 1.9. ПОЧЕМУ ЦЕПИ, ПОДЧИНЯЮЩИЕСЯ ЗАКОНУ ОМА, НАЗЫВАЮТ ЛИНЕЙНЫМИ 1.10. НЕЛИНЕЙНЫЕ ЦЕПИ 1.11. ЗАВИСИМОСТЬ СОПРОТИВЛЕНИЯ ОТ ТЕМПЕРАТУРЫ И ДАВЛЕНИЯ 1.12. ТЕПЛОВОЕ ДЕЙСТВИЕ ТОКА И ЗАКОН ДЖОУЛЯ — ЛЕНЦА 1.13. НАПРАВЛЕНИЕ ТОКА И ЕГО ХИМИЧЕСКОЕ ДЕЙСТВИЕ 1.14. НАПРАВЛЕНИЕ ТОКА И ВЫПРЯМЛЯЮЩИЕ УСТРОЙСТВА 1.15. АККУМУЛЯТОРЫ И ГАЛЬВАНИЧЕСКИЕ ЭЛЕМЕНТЫ 1.16. ЭЛЕКТРИЧЕСКАЯ ПРОВОДИМОСТЬ 1.17. ТОК В СЛОЖНЫХ ЦЕПЯХ 1.18. ЭЛЕКТРОДВИЖУЩАЯ СИЛА И ПОТЕРЯ НАПРЯЖЕНИЯ 1.19. ЗАЗЕМЛЕНИЕ И ПОТЕНЦИАЛ 1.20. ЗАКОНЫ КИРХГОФА ГЛАВА ВТОРАЯ. МАГНИТЫ. МАГНИТНОЕ ПОЛЕ. МАГНИТНОЕ ДЕЙСТВИЕ ТОКА 2.1. МАГНИТЫ И МАГНИТНОЕ ПОЛЕ 2.2. МАГНИТНОЕ ДЕЙСТВИЕ ТОКА 2.3. МАГНИТНОЕ ПОЛЕ ДЕЙСТВУЕТ НА ПРОВОДНИК С ТОКОМ 2.4. МАГНИТНАЯ ИНДУКЦИЯ 2.6. НАГЛЯДНОЕ ИЗОБРАЖЕНИЕ МАГНИТНЫХ ПОЛЕЙ 2.7. ВЗАИМОДЕЙСТВИЕ ТОКОВ 2.8. ИЗМЕНЕНИЕ МАГНИТНОГО ПОЛЯ СОЗДАЕТ ЭЛЕКТРОДВИЖУЩУЮ СИЛУ 2.9. ПРАВИЛО ЛЕНЦА 2.10. МАГНИТНЫЙ ПОТОК 2.11. ЗАКОН НАВЕДЕНИЯ ЭЛЕКТРОДВИЖУЩЕЙ СИЛЫ 2.12. НАВЕДЕНИЕ ЭДС В ПРЯМОЛИНЕЙНОМ ПРОВОДНИКЕ, ДВИЖУЩЕМСЯ В ПОЛЕ 2.13. ВЗАИМНАЯ ИНДУКДИЯ 2.14. САМОИНДУКЦИЯ 2.15. ВЛИЯНИЕ САМОИНДУКЦИИ НА ПЕРЕХОДНЫЕ ПРОЦЕССЫ 2.16. ЭНЕРГИЯ МАГНИТНОГО ПОЛЯ В ЭЛЕКТРИЧЕСКИХ ЦЕПЯХ ГЛАВА ТРЕТЬЯ. ЖЕЛЕЗО В МАГНИТНОМ ПОЛЕ. МАГНИТНЫЕ ЦЕПИ. ПОСТОЯННЫЕ МАГНИТЫ 3.1. ЗАКОН ПОЛНОГО ТОКА ДЛЯ МАГНИТНОЙ ИНДУКЦИИ ПРИ ОТСУТСТВИИ ЖЕЛЕЗА 3.2. НАМАГНИЧИВАНИЕ ЖЕЛЕЗНОГО КОЛЬЦА 3.3. ОТНОСИТЕЛЬНАЯ МАГНИТНАЯ ПРОНИЦАЕМОСТЬ 3.4. РАСЧЕТ ПОЛЯ В КОЛЬЦЕВОЙ КАТУШКЕ СО СПЛОШНЫМ СЕРДЕЧНИКОМ ПО МАГНИТНЫМ ХАРАКТЕРИСТИКАМ 3.5. ЗАКОН ПОЛНОГО ТОКА ДЛЯ ОДНОРОДНОГО ПОЛЯ В ФЕРРОМАГНИТНОЙ СРЕДЕ 3. 6. ЗАКОН ПОЛНОГО ТОКА ДЛЯ ПОЛЯ В НЕОДНОРОДНОЙ СРЕДЕ 3.7. СТАЛЬНОЕ КОЛЬЦО С РАЗРЕЗОМ 3.8. НАПРЯЖЕННОСТЬ МАГНИТНОГО ПОЛЯ, РАСЧЕТ МАГНИТНОЙ 3.9. НАМАГНИЧЕННОСТЬ ГЛАВА ЧЕТВЕРТАЯ. ЭЛЕКТРИЧЕСКИЕ ЗАРЯДЫ И ЭЛЕКТРИЧЕСКОЕ ПОЛЕ 4.1. ЭЛЕКТРИЧЕСКИЕ ЗАРЯДЫ 4.2. ИЗОЛЯТОРЫ И ПРОВОДНИКИ 4.3. ПРОСТЕЙШИЕ ОПЫТЫ С НЕПОДВИЖНЫМИ ЭЛЕКТРИЧЕСКИМИ ЗАРЯДАМИ (ЭЛЕКТРОСТАТИКА) 4.4. ЭЛЕКТРИЧЕСКОЕ ПОЛЕ 4.5. НАПРЯЖЕНИЕ (РАЗНОСТЬ ПОТЕНЦИАЛОВ) 4.6. ЭЛЕКТРИЧЕСКАЯ ЕМКОСТЬ. КОНДЕНСАТОРЫ 4.7. КОНДЕНСАТОР В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 4.8. ДВИЖЕНИЕ ЭЛЕКТРИЧЕСКИХ ЗАРЯДОВ В МАГНИТНОМ ПОЛЕ ГЛАВА ПЯТАЯ. ПЕРЕМЕННЫЙ ТОК 5.1. ЗАЧЕМ НУЖЕН ПЕРЕМЕННЫЙ ТОК? 5.2. ПОЛУЧЕНИЕ ПЕРЕМЕННОГО ТОКА 5.3. ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА 5.4. СИНУСОИДА 5.5. ЗАКОН ОМА ДЛЯ ЦЕПИ ПЕРЕМЕННОГО ТОКА ГЛАВА ШЕСТАЯ. ЦЕПИ ПЕРЕМЕННОГО ТОКА 6.1. КАТУШКА ИНДУКТИВНОСТИ В ЦЕПИ ПЕРЕМЕННОГО ТОКА 6.2. ФАЗОВЫЙ СДВИГ В ИНДУКТИВНОЙ ЦЕПИ 6.3. КОЭФФИЦИЕНТ МОЩНОСТИ 6.4. КОНДЕНСАТОВ В ЦЕПИ ПЕРЕМЕННОГО ТОКА 6. 5. КОМПЕНСАЦИЯ СДВИГА ФАЗ 6.6. РАСЧЕТ ПРОСТЕЙШИХ ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА 6.7. РЕЗОНАНС ТОКОВ 6.8. РЕЗОНАНС НАПРЯЖЕНИЙ ГЛАВА СЕДЬМАЯ. ТРЕХФАЗНЫЙ ТОК 7.1. ТРЕХФАЗНАЯ СИСТЕМА 7.2. РАЗМЕТКА КОНЦОВ ТРЕХФАЗНОЙ СИСТЕМЫ 7.3. СЛОЖЕНИЕ ФАЗНЫХ ЭДС 7.4. СОЕДИНЕНИЕ В ЗВЕЗДУ 7.5. СОЕДИНЕНИЕ ТРЕУГОЛЬНИКОМ 7.6. МОЩНОСТЬ ТРЕХФАЗНОГО ТОКА 7.7. ПОТЕРИ МОЩНОСТИ В ТРЕХФАЗНОЙ ЛИНИИ ГЛАВА ВОСЬМАЯ. ЭЛЕКТРОТЕХНИЧЕСКИЕ РАСЧЕТЫ НА МИКРОКАЛЬКУЛЯТОРАХ 8.1. КАК РАБОТАЕТ МИКРОКАЛЬКУЛЯТОР 8.2. ПРОСТЕЙШИЕ ЭЛЕКТРОТЕХНИЧЕСКИЕ РАСЧЕТЫ 8.3. О ТОЧНОСТИ ВЫЧИСЛЕНИЙ 8.4. ПРОГРАММИРУЕМЫЕ МИКРОКАЛЬКУЛЯТОРЫ 8.5. РАСЧЕТЫ НА ПРОГРАММИРУЕМЫХ МИКРОКАЛЬКУЛЯТОРАХ ГЛАВА ДЕВЯТАЯ. ПОЛУПРОВОДНИКОВЫЕ ПРИБОРЫ 9.1. ЭЛЕКТРИЧЕСКИЙ ТОК В ПОЛУПРОВОДНИКАХ 9.2. ПОЛУПРОВОДНИКОВЫЕ ДИОДЫ. ВЫПРЯМИТЕЛИ 9.3. ТРАНЗИСТОРЫ. УСИЛИТЕЛИ ЭЕКТРИЧЕСКИХ СИГНАЛОВ 9.4. ОБРАТНАЯ СВЯЗЬ В УСИЛИТЕЛЯХ 9.5. ГЕНЕРАТОРУ СИНУСОИДАЛЬНЫХ КОЛЕБАНИЙ 9.6. ТИРИСТОРЫ, УПРАВЛЯЕМЫЕ ВЫПРЯМИТЕЛИ 9. 7. КЛЮЧИ 9.8. НЕИЗБЕЖНОСТЬ МИКРОЭЛЕКТРОНИКИ 9.9. ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ ГЛАВА ДЕСЯТАЯ. МАШИНЫ ПОСТОЯННОГО ТОКА 10.1. НАЗНАЧЕНИЕ ЭЛЕКТРИЧЕСКИХ МАШИН 10.2. МАГНИТНАЯ СИСТЕМА МАШИН ПОСТОЯННОГО ТОМА 10.3. КОЛЛЕКТОР 10.4. ЯКОРНЫЕ ОБМОТКИ 10.5. РАБОЧИЙ РЕЖИМ МАШИН ПОСТОЯННОГО ТОКА 10.6. СПОСОБЫ ВОЗБУЖДЕНИЯ МАШИН 10.7. ОБРАТИМОСТЬ МАШИН ПОСТОЯННОГО ТОКА. РАБОТА ДВИГАТЕЛЯ 10.8. ДВИГАТЕЛИ С ПАРАЛЛЕЛЬНЫМ И ПОСЛЕДОВАТЕЛЬНЫМ ВОЗБУЖДЕНИЕМ ГЛАВА ОДИННАДЦАТАЯ. ТРАНСФОРМАТОРЫ 11.1. УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ ТРАНСФОРМАТОРА 11.2. РАБОТА ТРАНСФОРМАТОРА 11.3. ТРАНСФОРМАТОР ТРЕХФАЗНОГО ТОКА 11.4. ПОТЕРИ В ТРАНСФОРМАТОРЕ 11.1. АВТОТРАНСФОРМАТОРЫ ГЛАВА ДВЕНАДЦАТАЯ. МАШИНЫ ПЕРЕМЕННОГО ТОКА 12.1. ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА 12.2. СИНХРОННЫЙ ДВИГАТЕЛЬ ПЕРЕМЕННОГО ТОКА 12.3. ТРЕХФАЗНЫЕ МАШИНЫ ПЕРЕМЕННОГО ТОКА 12.4. РАБОТА СИНХРОННЫХ МАШИН 12.5. ПАРАЛЛЕЛЬНАЯ РАБОТА СИНХРОННЫХ ГЕНЕРАТОРОВ 12.6. ВРАЩАЮЩЕЕСЯ МАГНИТНОЕ ПОЛЕ 12. 7. АСИНХРОННЫЕ ДВИГАТЕЛИ 12.8. КПД ЭЛЕКТРИЧЕСКИХ МАШИН ГЛАВА ТРИНАДЦАТАЯ. ЭЛЕКТРИЧЕСКИЕ АППАРАТЫ 13.1. ВЫКЛЮЧАТЕЛИ, КНОПКИ И КЛАВИШИ 13.2. РАБОТА ЭЛЕКТРИЧЕСКИХ КОНТАКТОВ 13.3. ЭЛЕКТРОМАГНИТЫ 13.4. КОНТАКТОРЫ 13.5. ЭЛЕКТРОМАГНИТНЫЕ РЕЛЕ 13.6. ПРЕДОХРАНИТЕЛИ, РЕЛЕ ТОКА И ТЕПЛОВЫЕ РЕЛЕ 13.7. ПУТЕВЫЕ ВЫКЛЮЧАТЕЛИ ГЛАВА ЧЕТЫРНАДЦАТАЯ. УПРАВЛЕНИЕ ЭЛЕКТРИЧЕСКИМИ МАШИНАМИ 14.1. КАК СОСТАВЛЯЮТСЯ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ 14.2. ДВА ТИПА ЭЛЕКТРИЧЕСКИХ СХЕМ 14.3. КАК ВКЛЮЧИТЬ ЭЛЕКТРИЧЕСКИЙ ДВИГАТЕЛЬ 14.4. СХЕМЫ ТОРМОЖЕНИЯ 14.5. ЗАЩИТА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ 14.6. КАК ОПИСАТЬ ЭЛЕКТРИЧЕСКУЮ СХЕМУ ГЛАВА ПЯТНАДЦАТАЯ. ИЗМЕРЕНИЯ В ЭЛЕКТРОТЕХНИКЕ 15.1. РОЛЬ ИЗМЕРЕНИЙ В ЭЛЕКТРОТЕХНИКЕ 15.2. ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ПОСТОЯННОГО ТОКА 15.3. ШУНТЫ И ДОБАВОЧНЫЕ СОПРОТИВЛЕНИЯ 15.4. ИЗМЕРЕНИЕ ОЧЕНЬ МАЛЫХ ТОКОВ. ГАЛЬВАНОМЕТРЫ 15.5. ПРИБОРЫ ПЕРЕМЕННОГО ТОКА 15.6. КАК ИЗМЕРИТЬ МОЩНОСТЬ ЭЛЕКТРИЧЕСКОГО ТОКА 15.7. ЭЛЕКТРИЧЕСКИЙ СЧЕТЧИК ПЕРЕМЕННОГО ТОКА 15. 8. ИЗМЕРЕНИЕ МОЩНОСТИ И ЭНЕРГИИ В ЦЕПЯХ ТРЕХФАЗНОГО ТОКА 15.9. САМОПИСЦЫ И ОСЦИЛЛОГРАФЫ 15.10. ЦИФРОВЫЕ ПРИБОРЫ 15.11. ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЦЕПИ

Часть 3: Конденсатор — скрытая звезда электронных схем — Роль № 2: Блокирование постоянного тока и прохождение переменного тока ｜ Понимание типов и функций конденсаторов в пяти статьях

Часть 3. Конденсатор — скрытая звезда электронных схем. Роль № 2. Блокировка постоянного тока и пропускание переменного тока.

• фейсбук
• твиттер
• Линкедин

Эта статья представляет собой переиздание переработанного/переписанного контента из прошлого. Он может содержать устаревшую техническую информацию и ссылки на продукты, которые в настоящее время не доступны в TDK.

В дополнение к накоплению электрических зарядов, конденсаторы обладают важной способностью блокировать постоянный ток при пропускании переменного тока и используются различными способами в электронных схемах. Большинство шумов, вызывающих сбои в работе электронных устройств, представляют собой высокочастотные компоненты переменного тока, присутствующие в токах. Конденсаторы необходимы для подавления шума.
Конденсаторы имеют конструкцию, в которой полюса разделены изолятором (воздухом или диэлектриком). Мы можем понять, что они блокируют постоянный ток, но почему они могут пропускать переменный ток?

Может ли ток течь через диэлектрик (изолятор) конденсатора?

Нетрудно понять, как конденсатор блокирует постоянный ток. Например, если вы подключите конденсатор к сухой батарее — источнику питания постоянного тока — ток будет течь на мгновение, но быстро прекратится. Как только источник питания полностью зарядит конденсатор, постоянный ток через него больше не течет. Поскольку пластины электродов конденсатора разделены изолятором (воздухом или диэлектриком), постоянный ток не может протекать, пока изоляция не разрушится. Другими словами, конденсатор блокирует постоянный ток. Почему же тогда конденсатор пропускает переменный ток?

Изменения в электрических полях эквивалентны протеканию тока

В переменном токе полярность постоянно меняется с положительной на отрицательную. Конденсаторы многократно заряжаются и разряжаются по мере того, как меняется полярность тока, позволяя протекать переменному току.

Давайте объясним это, используя основные законы электромагнетизма. Когда электрический ток течет по проводнику, линии магнитного потока генерируются по часовой стрелке в направлении тока (магнитный эффект электрического тока, открытый Гансом Эрстедом). Когда направление тока меняется на противоположное, меняется и направление линий потока.

Так что же происходит, когда вы подключаете конденсатор к источнику переменного тока? При изменении направления тока изменяется и направление электрического поля, создаваемого между электродными пластинами конденсатора. Осциллирующие электрические поля порождают осциллирующие магнитные поля, которые считаются эквивалентными протеканию электрического тока (теории электромагнетизма Джеймса Максвелла). Поэтому допустимо считать, что переменный ток «течет» внутри диэлектрика конденсатора, хотя диэлектрик является изолятором. Так мы объясняем способность конденсаторов «проводить» переменный ток. Однако это не означает, что ток течет через диэлектрик конденсатора так же, как он течет по проводнику. Точнее, ток, протекающий через проводник, называется кондуктивным током, а ток, протекающий через изолятор, называется током смещения.

Конденсаторы легче пропускают переменный ток на более высоких частотах

Напряжение ( В ) = Сопротивление ( R ) x Ток ( I ). Это знаменитый закон Ома, который мы изучаем на уроках естествознания в школе. Закон также распространяется на переменный ток, протекающий через резистор. Конденсатор также ведет себя как резистор по отношению к переменному току — свойство, известное как емкостное реактивное сопротивление. Однако конденсатор не проводит все формы переменного тока одинаково: его емкостное сопротивление обратно пропорционально частоте переменного тока.

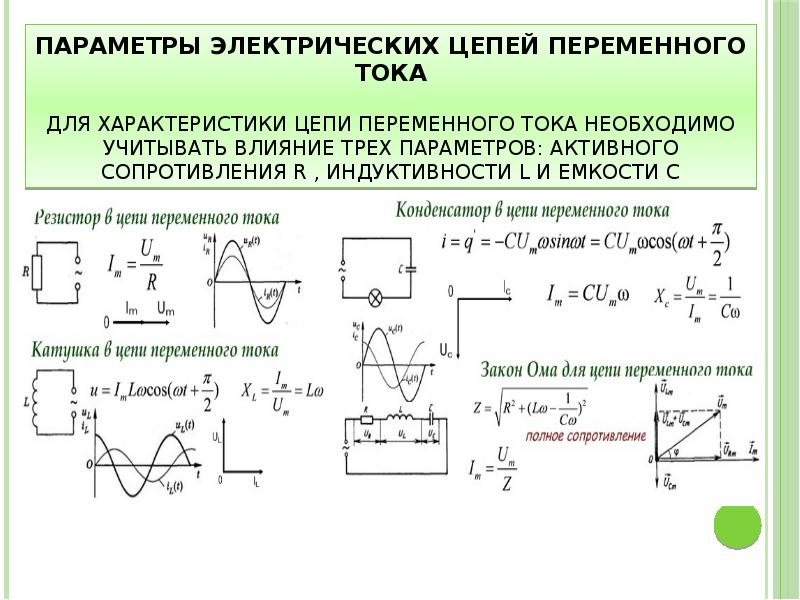

Емкостное реактивное сопротивление ( Xc ) выражается как 1 / (2πfC) , где f — частота переменного тока, а C — емкость конденсатора. Другими словами, чем выше частота и чем больше емкость, тем меньше сопротивление (емкостное сопротивление) переменному току и, следовательно, тем легче проходит ток.

Причина, по которой конденсаторы используются для подавления шума

Конденсаторы, используемые для шумоподавления, лучше пропускают высокочастотные переменные токи. Поскольку шум в значительной степени представляет собой набор переменных токов на высоких частотах, для уменьшения шума можно использовать компонент, который плавно передает высокие частоты.

Например, при включении люминесцентного светильника по радио может быть слышен шум. Для освещения люминесцентной лампы требуется высокое напряжение (называемое ударным напряжением); он создается катушкой балласта и повторяющимся размыканием и замыканием контактов стартера выключателя накаливания. Когда свет включается и стартер начинает открываться и закрываться, ток течет и быстро останавливается. К таким резким изменениям относятся токи высокой частоты, которые мешают радиоприему и вызывают слышимые шумы. Чтобы облегчить проблему, параллельно пускателю подключен конденсатор для подавления помех. Неотъемлемое свойство конденсатора направляет шумы через конденсатор, уменьшая их внешнюю утечку.

Однако существует множество различных типов шума, и конденсаторы не могут устранить их все. Особенно в цепях, которые работают с небольшими токами и низкими напряжениями, шум может вызвать неисправности или даже повреждения. Вот почему принимается сложный набор мер противодействия шуму, таких как использование шумовых фильтров в сочетании с катушками индуктивности и электромагнитным экранированием.

Разнообразные LC-фильтры состоят из катушек индуктивности и конденсаторов

В электронных схемах свойство конденсаторов более плавно пропускать высокочастотные переменные токи используется множеством способов. Наиболее простой формой является схема, которая сочетает в себе конденсатор и резистор.

В цепи, когда конденсатор соединен параллельно, а резистор последовательно, высокочастотные компоненты переменного тока текут в землю (землю). Такое поведение по сути фильтр нижних частот (ФНЧ) , отсекающий высокочастотные компоненты и пропускающий низкочастотные компоненты (см. левую часть рисунка ниже).

И наоборот, когда конденсатор соединен последовательно, а резистор параллельно, компоненты постоянного тока блокируются, в то время как высокочастотные компоненты переменного тока проходят через цепь, эффективно создавая фильтр верхних частот (ФВЧ) , который обрезает низкие частоты. частотные компоненты и пропускает более высокие частоты (см. правую часть рисунка ниже).

В реальных ФНЧ и ФВЧ катушки индуктивности (катушки) используются вместо резисторов для улучшения частотных характеристик и получения более крутых кривых отклика. Все вместе они называются LC-фильтрами, включая полосовые фильтры (BPF) , которые пропускают только определенные диапазоны частот, потому что все они сочетают в себе катушки индуктивности (обозначаются как L ) и конденсаторы ( C ).



Конденсаторы связи, байпаса и развязки

В схемах, включающих ИС, широко используются конденсаторы, позиционируемые как конденсаторы связи, шунтирующие конденсаторы и конденсаторы развязки.

На рисунке ниже показан пример обычной аналоговой схемы, в которой ток усиливается транзистором — ток слабого сигнала (AC) накладывается на постоянное напряжение и подается на следующий каскад. Однако, поскольку отдельные блоки схемы имеют разные условия работы, необходимо пропускать только сигнальный ток, блокируя постоянный ток, поэтому используется конденсатор. Это использование называется конденсатором связи.

Шунтирующий конденсатор используется для направления (шунтирования) помех и других компонентов переменного тока на землю. На схеме ниже он расположен между питанием и землей. Он обходит помехи, наложенные на источник питания постоянного тока, и подает стабильное напряжение на транзистор. Если напряжение, подаваемое на микросхему, колеблется, поведение схемы может стать нестабильным. Чтобы предотвратить это, между выводом питания микросхемы и землей помещается конденсатор (см. рисунок ниже). Это также пример обходного конденсатора. Его также называют развязывающим конденсатором, поскольку он отделяет переменный ток от постоянного, позволяя проходить только постоянному току. Иногда для улучшения характеристик в широком диапазоне частот конденсатор большой емкости подключают параллельно многослойному керамическому чип-конденсатору с устойчивыми высокочастотными характеристиками.

Начинающим может показаться трудной для понимания терминология в этой статье, но не стоит чувствовать себя перегруженным. Все они являются приложениями одного и того же основного свойства конденсатора: блокировать постоянный ток, позволяя пропускать переменный ток, и легче на более высоких частотах.

При этом в высокочастотном диапазоне резистивная и индуктивная (катушка) составляющие проводки и внутренних электродов становятся заметными, а сам конденсатор начинает вести себя как LC-фильтр. Другими словами, конденсатор показывает другое лицо в высокочастотной области — предмет, который мы рассмотрим в следующей статье.

Почему конденсатор блокирует постоянный ток, но пропускает переменный ток? Электрические технологии

Студенты-электрики снова и снова задают один из самых распространенных вопросов: почему конденсаторы блокируют постоянный ток и пропускают переменный? Чтобы узнать точную причину, давайте узнаем, что такое конденсатор и как он работает при подключении к источнику питания постоянного, а затем переменного тока.

Содержание

Что такое конденсатор?

Конденсатор (также известный как конденсатор) представляет собой устройство из двух металлических пластин, разделенных изолирующей средой, такой как фольга, ламинированная бумага, воздух и т. д. переменного тока. Его накопительная способность измеряется в фарадах «Ф», а единицы «мкФ» или «нФ» используются для небольших конденсаторов. Имейте в виду, что конденсатор действует как разомкнутая цепь при постоянном токе, то есть он работает только при переменном напряжении.

• Связанный пост: Разница между конденсатором и суперконденсатором

Разница между переменным и постоянным током

Постоянный ток является постоянным значением, т.е. он не меняет полярность (направление) и величину, в то время как переменный ток постоянно меняет свое направление и амплитуду в зависимости от своей частоты, как показано на рисунке ниже.

Теперь давайте подключим конденсатор к постоянному, а затем к переменному току и посмотрим, что произойдет?

• Сообщение по теме: Разница между батареей и конденсатором

Почему конденсатор блокирует постоянный ток?

Имейте в виду, что конденсатор действует как короткое замыкание на начальном этапе, а полностью заряженный конденсатор ведет себя как разомкнутая цепь. Конденсаторы сопротивляются изменениям напряжения , а катушки индуктивности сопротивляются изменению тока и действуют как короткое замыкание в постоянном токе .

На начальном этапе, когда мы подключаем конденсатор к источнику постоянного тока, будет происходить небольшой ток, пока пластины не насыщаются. Другими словами, положительная клемма источника питания постоянного тока будет всасывать электроны с одной клеммы и выталкивать электроны на вторую клемму до тех пор, пока первая пластина не станет положительно заряженной, а вторая — отрицательно заряженной, как показано на рис. На этом этапе приложенное напряжение, равное напряжению на конденсаторе и обкладках конденсатора, насыщается, и ток больше не течет. На этом этапе конденсатор ведет себя как разомкнутая цепь, и если мы увеличим значение приложенного постоянного напряжения, конденсатор может повредиться и взорваться.

• Сообщение по теме: Какова роль конденсатора в потолочном вентиляторе?

Давайте посмотрим на решенном примере конденсатора, подключенного к постоянному току.

Мы знаем, что в источнике постоянного тока нет частоты, т.е. частота 0 Гц.

Если мы поместим частоту « f = 0» в формулу индуктивного сопротивления (которое представляет собой сопротивление переменному току в емкостной цепи).

Х _С = 1/2π ф С

Ввод ф = 0

X _C = 1 / 2π 0 C

X _C = 1/0 = Бесконечность

Это означает, что теоретически конденсатор будет обеспечивать бесконечное сопротивление протеканию тока в соответствии с его номиналом. Следовательно, никакого тока не будет, поскольку ток в емкостных цепях равен:

I = V / X _C

Если мы возьмем X _C как бесконечность, значение тока будет равно нулю.

I = 0 A

Именно по этой причине конденсатор блокирует постоянный ток.

• Связанное сообщение: Является ли Lightning переменным или постоянным током?

Почему конденсатор пропускает переменный ток?

Когда мы подключаем конденсатор к источнику переменного тока, он начинает непрерывно заряжаться и разряжаться из-за постоянного изменения напряжения питания. Это связано с изменениями напряжения переменного тока, т.е. переменный ток положителен в начальном цикле для «t = 1» и отрицателен во втором цикле «t = 2», как показано на рисунке ниже.

На рис. 2(а) происходит то же самое, что и в конденсаторе, подключенном к постоянному току, на начальном этапе, т. е. положительный вывод источника всасывает электроны из присоединенной пластины конденсатора и отталкивает их обратно ко второму выводу. Первая пластина становится положительной, а другая отрицательной из-за большого количества электронов. Этот процесс известен как зарядка конденсатора, т.е. он хранит энергию в виде электрического поля.

Зарядка конденсатора задается:

V _C = V _S (1– E ^(-τ/RC) )

или

12

9. 9019. V.

81.

.

.

. _S (1 – e ^–τ/τ )

Где:

• В _C = Напряжение на конденсаторе
• В _S = источник или приложенное напряжение
• e = 2,718 (Экспоненциальное, т. е. основание натурального логарифма)
• τ = R/C = постоянная времени «тау» в секундах

Теперь полярность приложенного напряжения меняется на противоположную, т. е. положительный становится отрицательным и наоборот, как показано на рис. 2(b). Теперь отрицательная клемма истока притягивается к дыркам и отталкивает электроны к дыркам в противоположном направлении. Процесс остается непрерывным, и ток течет из-за непрерывного потока электронов. Этот процесс известен как разрядка конденсатора, т. е. он возвращает накопленную энергию обратно в цепь.

Разрядка конденсатора определяется по формуле:

В _C = В _S x e ^(−τ/RC) )

• По теме: Почему трансформатор не работает от источника постоянного тока вместо переменного?

Почему конденсатор рассчитан на постоянный ток?

Мы знаем, что существуют разные конденсаторы с разной маркировкой на паспортных табличках, т. е. 400 В постоянного тока или 400 В переменного тока. Если конденсатор блокирует постоянный ток, почему номинал указывается в постоянном токе?

Ну, это не значит, что мы не можем использовать конденсаторы в цепях постоянного тока (вы их уже видели). Значение постоянного тока, указанное на паспортных табличках конденсатора, является максимальным значением постоянного напряжения, которое можно безопасно подключить к нему. Имейте в виду, что это не значение зарядной емкости. Поляризованные конденсаторы в основном используются в цепях постоянного тока, а неполяризованные — в цепях переменного тока.

Как правило;

• Конденсаторы с маркировкой AC можно использовать на постоянном токе.
Конденсаторы с маркировкой
• DC нельзя использовать на переменном токе.

Поскольку напряжение переменного тока показывает среднеквадратичное значение, при котором пиковое значение переменного тока в 1,414 раза больше постоянного.

• Сообщение по теме: Переменный или постоянный ток — что опаснее и почему?

Применение конденсаторов постоянного тока

• Фильтры
• Выпрямители (преобразование переменного тока в постоянный)
• Система кондиционирования
• Конденсатор связи и конденсатор развязки и т.
