Сравнение медных и алюминиевых ТПЖ
Силовой кабель используется для передачи переменного тока к конечному потребителю низкого, среднего и высокого напряжения, однако есть отдельные исполнения кабеля, выдерживающие до 330 кВ.
Токопроводящие жилы – сердце кабеля. По сути — это специальная проволока или группа проволок, по которым идет ток. Основные параметры и технические требования к жилам силовых кабелей указаны в ГОСТ 22483-77.
Основные требования к ТПЖ – это низкое электрическое сопротивление, что бы ток мог «свободно», без потери «проходить» по жиле, не нагревая ее.
Существует лишь два материала исполнения жил:
-
алюминий;
-
медь.
У каждого есть свои плюсы и минусы.
Алюминий более распространён в металлопрокате и продукции из металла. С его помощью производят не только ТПЖ, но и другие изделия.
Алюминий экспортируется в различные страны. Однако в 2013-2016 годах произошёл резкий упадок экспортной возможности алюминия, в связи с чем была сделана переориентировка сбыта продукции на внутренний рынок. Поэтому в последующие года металл активно поставлялся в зарубежные страны.
Несмотря на свою распространённость, алюминий не слишком надёжен в качестве проводки. Дело в том, что данный металл имеет специфические характеристики: мягкость и текучесть. Из-за этого места соединений начинают ослабевать, и конструкция постепенно разрушается. Кроме этого, алюминиевую проводку легко сломать при многократных сгибах.
Преимущества силового кабеля с медными жилами:
Несмотря на запрет применения алюминиевой проводки в строительстве, Минэнерго приказом от 16 октября 2017 г даёт решение использовать современные проводки из алюминиевых сплавов марок 8176 и 8030.
Физико-химические характеристики и токовые нагрузки
Разработанные в скором времени сплавы с точки зрения металлургии не слишком отличаются от чистого алюминия. Добавление легирующих добавок в количестве 0,01% меди и 0,5% железа носят больше маркетинговый ход по патентированию и как следствие монополизации рынка, нежели выигрыш в физических и электрических свойствах. В алюминиевые сплавы входят:
- Железо.
- Медь.
- Алюминий.
Основной проблемой применения алюминия в электротехнике является его активность. Все металлы левее водорода Н более химически активны чем справа. Металлы до Na вообще воспламеняются в контакте с водой, элементы, находящиеся правее от Н с трудом, реагируют даже с кислотами.
Можно рассмотреть это на примере гальванической пары. Применительно к электротехнике это сказывается так — при соединении медного и алюминиевого контактов между ними возникает «гальваническая пара», если учесть, что поверхность как алюминиевого, так и медного проводника покрыта соответствующим оксидом то последние имеют возможность диссоциации, то есть распада на заряженные ионы.
Начинается «электролиз», в ходе которого ионы переносят заряды и перемещаются сами. Но, кроме того, ионы – это ведь частицы металлов проводников. При их перемещениях металл разрушается, образовывается пустота и прогалины. Особенно это касается алюминия. Ну, а там, где есть пустоты и раковины, там уже нельзя иметь надёжней электрический контакт. Плохой контакт начинает греться, становится ещё хуже и так далее (вплоть до возгорания).
Недостатки алюминия
Кроме перечисленного, следует выделить такие недостатки данного металла в ТПЖ и любой электротехнике:
- Тенденция к частым замыканиям и возгоранию проводки.
- Ненадёжность дешёвых алюминиевых проводов.
- Трудности в использовании.
В сравнении с удельным сопротивлением меди, удельное сопротивление алюминия составляет 0,0271 Ом/мм2. Это означает, что из-за своей высокой активности металл начинает образовывать оксид алюминия Al2O3, а уже это вещество преобразовывается в диэлектрик с электрической прочностью 10 кВ/мм. Это способствует нагреванию в местах контакта, ионизации токов и т.д. Поэтому происходит критический нагрев или обрыв.
Существуют еще и конструктивные особенности кабеля в зависимости от материала ТПЖ
Если площадь поперечного сечения алюминиевой жилы не превышает 35 мм2, используется одиночная проволока. При площади свыше 35 и до 300 мм2 может использоваться как одиночная, так и сплетенная из нескольких проволока. При сечении от 300 мм2 допустимо использование только жилы из нескольких алюминиевых проволок.
Для медных жил цифры несколько отличаются. При небольшой площади сечения (до 16 мм2) применяются жилы из одинарной проволоки, при сечении от 17 до 95 мм2 равно применимы как одиночные, так и множественные проволоки. Если площадь поперечного сечения превышает 120 мм
Силовой кабель с алюминиевой жилой подходит для организации электросетей практически любой протяженности. Алюминий широко распространен и доступен, поэтому в качестве материала обладает главными преимуществами – надежностью и невысокой ценой.
По этой причине если речь идет о кабелях с небольшим поперечным сечением (до 16 мм2), замена алюминиевых на медные вполне оправдана. В тех случаях, когда требуется проложить сеть с большим сечением, стоимость замены возрастает многократно.
В конечном счете следует упомянуть, что технологии всегда развиваются, и в каждой ситуации присутствуют решения, проверенные временем и тысячами людей. Выбор остаётся за мастерами своего дела, дорожащими своей репутацией и предпочитающими надёжность.
Кабельный Завод «Эксперт Кабель» осуществляет выпуск новых кабелей из алюминиевой и медной ТПЖ. Они обеспечивают максимальную пожаробезопасность за счет качественного материала жилы и специальной изоляции из полимерных композиций, которая не содержит галогены и не поддерживает горение.
Если Вам нужна особая конструкция кабеля, то наши специалисты кратчайшие сроки разработают согласно вашему техническому заданию КПП, отвечающую всем требованиям.
Медь или алюминий? Преимущества и недостатки медных и алюминиевых проводников.
28.12.2020
В одной из прошлых статей мы рассмотрели типы классификации кабельно-проводниковой продукции в зависимости от сферы применения. Сегодня мы остановимся на ее разновидностях в зависимости от материала проводника.
В настоящее время в мире используют два основных металла для изготовления токопроводящих жил – медь и алюминий. Каждый из этих металлов имеет свои особые свойства, преимущества и недостатки, которые необходимо учитывать при выборе материала проводника.
Медь – один из самых древних металлов. Ее пластичность и электропроводимость были использованы еще во времена изобретения телеграфа, телефона и электрического двигателя. Однако этот металл всегда был довольно дорогим.
Изобретение сравнительно дешевого способа добычи алюминия сделало переворот в глобальном развитии электрификации. Ведь по уровню электропроводимости этот металл находится на четвертом месте, уступая только серебру, меди и золоту. Это позволило максимально удешевить производство проводов и кабелей и способствовало проведению всеобщей электрификации. Алюминиевые кабели начали активно использовать в 60-70-х годах прошлого века. А в советские времена вся проводка была алюминиевой. Однако, сегодня в современных системах электроснабжения для подключения жилых, общественных и промышленных объектов применяется преимущественно медь.
Медь
Медь, как материал для электрической проводки имеет ряд преимуществ. К ним в первую очередь можно отнести ее электропроводимость. По этому показателю медь находится на втором месте и лишь на 5% уступает серебру. Удельное сопротивление меди составляет 0,017 Ом*мм2/м против 0,028 Ом*мм2/м удельного электрического сопротивления алюминия. Разница почти в два раза! Соответственно, медный провод выдерживает большую нагрузку чем алюминиевый при одинаковом сечении, а потери напряжения в медных проводниках меньше.
Благодаря своим высоким пластическим свойствам, медь может выпускаться в форме очень тонкой жилы, что добавляет универсальности медному силовому кабелю.
Медные провода компактнее, что в свою очередь упрощает процесс создания штробы при проектировании проводки в доме или квартире.
А также медные жилы механически более прочные и гибкие по сравнению с алюминиевыми. Они выдерживают многократные перегибы, не ломаются от частых сгибаний и не повреждаются при скручивании. Это значительно облегчает установку и ремонтопригодность проводки. Позволяет электрику легко раскрутить старую скрутку, добавить провод и скрутить заново. Алюминий в такой ситуации может даже не раскрутиться и лопнуть.
Гибкость материала позволяет изготавливать медные проводники с мягкими многопроволочными жилами любых сечений. Это позволяет использовать их для нестационарной прокладки, присоединения передвижного оборудования и изготовления шнуров для электроприборов повышенной гибкости. Все гибкие провода и кабели изготавливаются исключительно из меди.
Медь также характеризуется высокой прочностью на разрыв и способностью выдерживать высокое напряжение, при этом проявляя минимальные признаки износа. Благодаря этому медный кабель практически не требует обслуживания.
Медь тверже чем алюминий, поэтому имеет меньшую текучесть, а ее контакты надежнее.

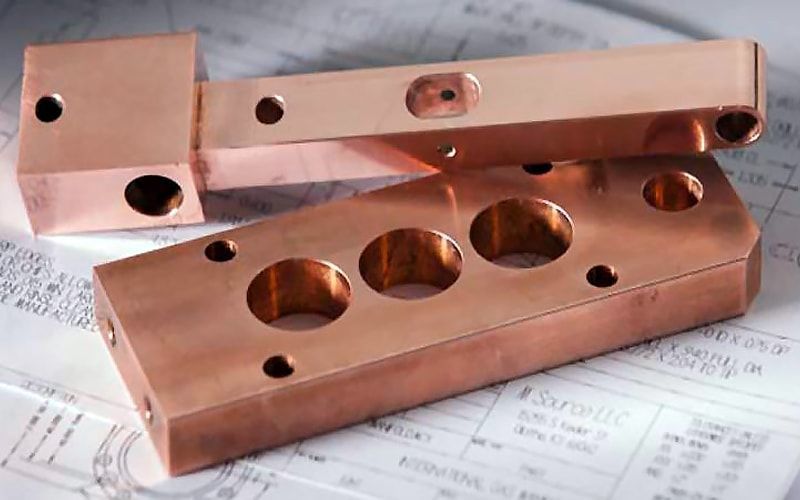

Кроме того, этот металл хорошо поддается обработке, легко паяется и сваривается, а также практически не окисляется. Точнее окисляется, но очень медленно, а сама по себе пленка (зеленоватый налет) достаточно легко разрушается и не препятствует прохождению электрического тока.
Медный кабель по сравнению с алюминиевым имеет большую химическую стойкость. Медь относится к благородным (инертным) металлам и не вступает в химическую реакцию с большинством веществ. Тогда как алюминий подвергается химическому воздействию и в результате разрушается.
Еще одним важным фактором является способность проводников рассеивать тепло. Так, коэффициент теплопроводности меди составляет 389,6 Вт/м*°С, а алюминия 209,3 Вт/м*°С. То есть медь почти вдвое лучше рассеивает тепло (не нагревается) по сравнению с алюминием. Что особенно важно в местах соединений, где провод нагревается наиболее сильно.
С точки зрения безопасности, медный силовой кабель является одним из наиболее безопасных вариантов организации электроснабжения объектов. Меди не свойственно высокое циклическое расширение и сжатие в отличие от алюминия. А температура плавления медной жилы составляет аж 1083°С. Поэтому даже если кабель перегружен, то вряд ли он расплавится или сгорит. А это значит, что риск возникновения пожара, при проблемах с питанием, будет минимальным.
Благодаря всем этим свойствам именно медь рекомендуется использовать для обустройства электропроводки в современных домах. Однако это редкий и дорогой металл. Именно высокая стоимость является, вероятно, главным недостатком этого материала. Медные месторождения истощаются, доля содержания меди в руде уменьшается, новые месторождения бедны и географически труднодоступны, а сама добыча меди становится все сложнее. Вследствие указанных причин, и так высокие цены на медь продолжают расти. Поэтому в современных условиях применение алюминиевых проводников является в несколько раз более дешёвым, нежели медных.
К минусам использования медных проводников также можно отнести их усиленную коррозию на побережьях морей, за счет наличия солей в воздухе, и значительный вес медной проволоки. Плотность меди составляет 8900 кг/м3, а алюминия – 2700 кг/м3. Чем выше плотность, тем тяжелее проводник. Соответственно, при равном объеме медный провод будет весить в 3,3 раза больше, чем алюминиевый. Этот фактор особенно важен при прокладке кабелей по воздуху, поскольку требует установки большего количества опор чтобы конструкция могла выдерживать тяжелые проводники.
Алюминий
Электропроводимость алюминия составляет лишь 65-70% электропроводимости меди. Поэтому сечение алюминиевой жилы будет большим нежели медной для передачи электричества одинакового напряжения. Соответственно для обеспечения необходимой проводимости придется выбирать более толстые кабели, работать с которыми может быть сложно и неудобно.
Алюминий имеет высокую склонность к окислению, особенно при контакте с влагой и разнородными металлами. Конечно, медь также окисляется под действием воздуха, однако у алюминия этот процесс происходит гораздо быстрее, а сама оксидная пленка очень плотная. С одной стороны, она предохраняет металл от дальнейшей коррозии, на него не действует водяной пар, пресная и морская вода. Но, с другой стороны, оксидная пленка плохо проводит ток и повышает сопротивление контактов в соединениях. Контакты, покрытые пленкой, сильно нагреваются и плавятся, что в конечном итоге может привести к пожару. Проблемный контакт приходится искать, подтягивать и менять зажимы.
Для предупреждения этих негативных явлений в алюминиевом силовом кабеле используют антиокислительные соединения. Такие линии требуют более высокого уровня обслуживания по сравнению с медными, включающего проверку проводников на герметичность и наличие окисления.
Необходимость периодической подтяжки контактов обусловлена еще одной особенностью алюминия – низким пределом текучести. Алюминий более мягкий металл, по сравнению с медью, и со временем под действием зажимов начинает растекаться, теряя упругость и первоначальную форму. В результате ослабляется контакт, которым токопроводящие жилы скрепляются между собой или с любым устройством. Проводник начинает нагреваться и искрить, что также может стать причиной возгорания. Для того чтобы этого избежать необходимо постоянно подтягивать контакт, что опять же ведет к нагреванию и ускорения коррозионных процессов.
Также алюминий обладает невысокой прочностью и гибкостью, он менее устойчив к растяжениям и перегибам. В среднем он выдерживает около 12 сгибаний, после чего просто ломается. В то время как медные жилы выдерживают не менее 80 перегибов без повреждений. Однако для стационарной прокладки, если проводка проходит в стене, полу или спрятана под потолком, эта особенность не является важной.
Традиционно считается, что соединения проводов из алюминия из-за их хрупкости более сложная задача. Однако это актуально только при обычном объединении проводки, путем скручивания. В случае применения оконцевателей, клеммников или винтов такая проблема отпадает.
Следует также отметить, что из-за плотной оксидной пленки алюминий не паяется обычным способом, а требует использования специальных паяльников. А его сварку выполняют в камере с инертным газом. Он имеет низкую технологичность дальнейшей переработки и употребления, и невысокую ремонтопригодность.
Особые проблемы алюминиевая проводка создает тогда, когда нужно ремонтировать соединения в распределительных коробках – старый алюминий уже имеет микротрещины, поэтому при одном неверном движении жила может просто обломаться и придется снимать часть штукатурки, чтобы хоть немного вытянуть провода.
Алюминиевый силовой кабель повышает потенциальный риск пожара на объекте. Согласно статистике, пожары из-за неисправности в электропроводке с использованием алюминиевых проводов случаются на 60% чаще, чем в электроустановках с использованием медных проводов. Этому способствуют и циклы расширения-сжатия свойственные алюминию, существенно влияющие на безопасность соединений, и низкая температура плавления этого металла, которая составляет менее 700°С.
Также у алюминия крайне невысокая коррозионная стойкость и во влажной среде срок его службы значительно уменьшается.
Однако, этот металл имеет и свои преимущества. Одним из них является его легкий вес. Алюминиевые провода на 30-50% (в зависимости от марки) легче медных. Этот фактор особенно важен при прокладке воздушных линий электропередачи, ведь нагрузка на электрические опоры и изоляторы при прокладке алюминиевых проводов будет существенно меньше.
Легкий вес алюминия также облегчает прокладку длинных и толстых кабелей, ведь значительно удобнее раскатывать бухту или катушку с легким кабелем.
Еще одним неоспоримым преимуществом алюминия является его низкая стоимость, которая примерно в три раза ниже цены на медь. Алюминий широко распространен в природе. Его добыча постоянно совершенствуется и растет на фоне сокращения рудных запасов меди. Поэтому при существующем уровне цен, применение алюминиевых проводов в несколько раз выгоднее, чем медных.
Также необходимо помнить, что алюминиевые и медные проводники нельзя соединять непосредственно между собой, поскольку медь и алюминий образуют гальваническую пару. В такой гальванической паре алюминий вследствие электрокоррозии очень быстро разрушается, что ухудшает электрический контакт. Место с плохим контактом будет нагреваться и искрить. В результате этого надежность контактов будет уменьшаться, что опять-таки, может привести к пожару. Поэтому при необходимости соединения медного и алюминиевого проводов используют стальные клеммы, разъемы и переходники, которые предотвращают непосредственный контакт алюминия и меди.
Выводы.
Подводя итог всего вышеизложенного, можно утверждать, что решающим фактором при использовании медных проводов является их чрезвычайно хорошая электропроводимость, которая в полтора раза выше, чем у алюминия. Соответственно, и тепловые потери, и потери напряжения в медных проводниках меньше. Медные провода при меньшем сечении выдерживают больший ток и более устойчивы к частым изгибам. А медная проводка требует меньше усилий при прокладке и практически не требует обслуживания.
Сеть, выполненная при помощи алюминия, наоборот, потребует периодической проверки проводников и подтягивания контактов. Невысокая прочность и пониженная эластичность этого металла затрудняет его использование при монтаже распределительных коробок и розеток. Большое сопротивление вызывает потери электроэнергии, при предельных нагрузках проводник будет сильнее нагреваться, а его изоляция преждевременно стареть. Алюминиевая проводка не является безопасной, поскольку при ослабленном контакте, характерном для этого металла, риск возникновения пожара очень велик.
Кроме того, современные нагрузки на бытовую электропроводку существенно возросли. Огромное количество электроприборов в современном доме привело к тому, что люди начали устанавливать по 5 и даже больше розеток в одном месте, тогда как ранее устанавливали одну. В таком случае розетки соединяют шлейфом, что достаточно сложно сделать алюминиевым проводом. Алюминиевая проводка не позволяет использовать такие мощные приборы как индукционные варочные поверхности, печи, автоматические стиральные машины и другие мощные приборы. И даже современные люстры, монтаж которых не требует высокой мощности, часто не могут устанавливаться при помощи алюминиевых проводов поскольку изготовлены с медными вступительными концами, которые нельзя соединять с алюминием. Поэтому сегодня во время электромонтажных работ чаще всего используют именно медную электропроводку.
Все это позволяет утверждать, что проводку в жилых домах и офисных помещениях необходимо прокладывать, используя медные провода и кабели. А старые проводки, смонтированные с использованием алюминиевых проводников, целесообразно заменить на медные.
Алюминиевые кабели используют при проектировании мощных трасс большой протяженности, поскольку затраты на медь могут значительно увеличить стоимость проекта электроснабжения. Алюминий активно используется при строительстве высоковольтных линий, для обустройства воздушных линий электропередачи, на промышленных объектах, при подведении электроэнергии к домам и подключения конечных потребителей к общим электрическим сетям.
Также алюминий широко применяется для кабелей сечением более 16 мм2. Это позволяет сделать электромонтаж дешевле, а отрицательные свойства алюминия при таких сечениях менее заметны.
Алюминиевые обмоточные провода могут применяться при производстве маломощных трансформаторов, электродвигателей и других электрических машин.
А алюминиевая проводка может использоваться во временных зданиях и сооружениях, срок эксплуатации которой не превышает двух лет. Также, в целях экономии, алюминий можно использовать при подведении электричества к розеткам и выключателям.
Как видим все преимущества и недостатки этих двух металлов разграничили сферы их применения. И сделали кабельно-проводниковые изделия с жилами из алюминия и меди до сих пор наиболее востребованными во всем мире.
Перспективы
Конкуренция между медными и алюминиевыми проводами существует давно. И при всех преимуществах применения меди, наука все чаще обращает свои взоры на алюминий. Это доступное и недорогое сырье на фоне истощения мировых запасов меди имеет весьма привлекательную цену и существенно удешевляет прокладку электрических линий. Поэтому одним из направлений развития производства кабельно-проводниковой продукции является создание алюминиевых сплавов с содержанием небольшого количества железа и меди, призванных повысить гибкость алюминиевых проводников и обеспечить их надежное контактное соединение с устройствами.
По мнению некоторых экспертов применение новых материалов может позволить создавать новые кабели и провода увеличенного рабочего ресурса при относительно невысокой стоимости. А конкуренция на рынке будет только способствовать повышению качества кабельной продукции.
При этом следует учитывать, что все комплектующие и фурнитура на сегодняшний день приспособлены под медные провода. И при замене существующего провода на новый сплав придется менять также марку соединителей и розеток. Кроме того, кабель из алюминиевого сплава при одинаковой проводимости с медным, имеет увеличенное сечение и больший диаметр. А уже построенные шахты и стойки существующих жилых домов на это не рассчитаны.
В мире алюминиевые сплавы при прокладке проводок в жилых помещениях применяются уже десятки лет. Однако их доля на рынке невелика. Например, в США, Европе и Китае она составляет около 30%. Массового спроса на алюминиевые сплавы пока нет. И несмотря на то, что такие кабели дешевле и легче медных при одинаковой с ними проводимости, вытеснить медь алюминиевом сплаву пока так и не удалось.
Поделиться
Алюминий или медь, вечное противостояние
27.03.2018
В настоящее время основным материалом для обмотки низкого напряжения сухих трансформаторов, мощность которых составляет более 15 кВА, является алюминий. В некоторых странах преобладающим намоточным материалом выступает медь. Рассмотрим основные различия алюминия и меди.
Одной из основных причин выбора обмоток из алюминия является низкая начальная стоимость. Это обусловлено тем, что этот материал более распространен в природе. Более дорогой является покупка медного проводника, цена которой исторически более изменчива. В отличие от меди, алюминий имеет большую пластичность, поэтому легче поддается сварке. Это также обуславливает дешевизну этого материала в производстве. Но для надежного соединения алюминия требуются квалифицированные сварщики, имеющие большое количество знаний и опыта. Легче дело состоит во время соединения меди.
Существует множество аргументов в электротехнической промышленности о плюсах и минусах использования алюминия вместо меди. Мнения меняются до сих пор. Ниже приведем основные характеристики материалов и рассмотрим все преимущества и недостатки.
Рассмотрим ложные и истинные сведения о применении алюминия.Бытуют ложные мнения о том, что:
- оконечные заделки трансформаторов, намотанных алюминием несовместимы с медной линией и силовыми кабелями;
- соединения с линией и нагрузкой трансформаторов с медными обмотками более надежны, чем у трансформаторов с алюминиевыми обмотками;
- обмотки низкого напряжения трансформаторов, намотанные медью, лучше подходят для «ударных» нагрузок. Объясняется это тем, что у меди более высокая прочность на растяжение чем у алюминия;
- устройства с алюминиевыми обмотками имеют более высокие потери, чем трансформаторы с медными обмотками;
- трансформаторы с алюминиевыми обмотками больше греются, потому, что медь обладает лучшей теплопроводностью.
Правдивыми сведениями об алюминии являются:
- оконцевание выводов должным образом — более сложная задача для намотанных алюминием трансформаторов;
- трансформаторы с алюминиевыми обмотками весят легче, чем аналогичные с медными обмотками;
5 основных различий между медью и алюминием
Существует пять различий между алюминием и медью, которые вызывают беспокойства в выборе материала для обмотки:
1. Возможность соединения.
Оксиды, хлориды и недрагоценные металлы более проводящие на меди, чем на алюминии. Этот делает более важной для алюминия очистку и защиту соединителей. Бытует мнение о несовместимости соединения меди с алюминием. Остается под вопросом и сопряжение соединений алюминия трансформаторов и медного провода присоединения.
2. Коэффициент расширения.
Алюминий при изменении температуры расширяется практически на треть больше меди. Такое расширение и пластичность алюминия вызывает проблемы для ненадлежаще смонтированных болтовых соединений. Избежать ослабления соединения позволит его подпружинивание. Необходимо использовать прижимные или чашевидные шайбы. С их помощью обеспечится нужная эластичность при сочленении, без сжатия алюминия. При использовании надлежащей арматуры соединения алюминия могут сравняться по качеству с медным.
3. Теплопроводность.
Существует мнение, раз теплопроводность у меди выше, то это влияет на снижение хот-спот температуры обмотки трансформатора. Такое утверждение является верным при условии, что проводники обмоток из меди и алюминия имеют одинаковый дизайн, размер и геометрию. Из этого следует, что для силовых трансформаторов, имеющих заданный размер, характеристики теплопроводности алюминия и меди будут очень близки. Для достижения такой же электропроводности, как у меди, у алюминия она должна быть больше на 66% по площади поперечного сечения.
4. Электропроводность
Часто аргументируют неполноценность проводимости алюминия. Это происходит из-за того, что он имеет 61% от проводимости меди. Поэтому происходят более высокие потери в обмотках трансформатора, изготовленных из алюминия. Чтобы способствовать удержанию температуры в изоляции, трансформаторы, в которых используются обмотки из алюминия разрабатывают с проводниками большего поперечного сечения, чем у меди. Такая процедура приводит, в среднем, к одинаковым потерям как для алюминия, так и для меди. Можно сделать вывод, что силовые трансформаторы аналогичной конструкции с одинаковым нагревом имеют практически аналогичные потери, и материал проводника не имеет значения.
5. Прочность на разрыв
Алюминий имеет более низкую прочность на растяжение и предел текучести. Это вызывало беспокойства в использовании этого материала при циклических нагрузках.
Нагрузки с большими токовыми бросками, создающие приводы постоянного тока, приводят к появлению электромагнитных сил, вызывающих движение проводников и смещение обмотки. Алюминий имеет 38% от предела прочности меди. Но это сравнение основано на равных площадях поперечного сечения.
Чтобы обеспечить равный рейтинг трансформаторам с алюминиевыми и медными обмотками необходимо, чтобы обмотки имели площадь поперечного сечения на 66% больше, чем устройства с обмотками из меди.
Способность силового трансформатора противостоять долговременным воздействиям бросков нагрузки, в большинстве зависит от соответствующего баланса обмотки и крепления соединительных проводов. Существенной разницы между алюминиевыми и медными обмотками силовых трансформаторов низкого напряжения в механических повреждениях при испытаниях не обнаружено.
Подключение
На сегодняшний день подключение является наиболее распространенной причиной ущербов в использовании обмоток трансформаторов из алюминия. Как медь, так и алюминий под воздействием атмосферы склонны к окислению и другим химическим изменениям. Проблема состоит в том, что окись алюминия представляет собой хороший изолятор. В свою очередь, оксид меди не является очень проблематичным в болтовых соединениях. Предотвратить окисление позволит зачистка контактов вместе с качественным соединением. Рекомендации можно отнести к любому проводящему материалу, но они наиболее существенны для алюминия. Приходим к выводу, что болтовые соединения, изготовленные из алюминия, не рекомендуется использовать без покрытия с медью.
Столкновение теории и практики
Существует множество аргументов, способствующих использованию как меди, так и алюминия.
Одна из теорий фокусируется на разнообразных методах выполнения медных и алюминиевых соединений. Внутренние соединения медных обмоток трансформатора, как правило, паяные. В свою очередь, соединения алюминия свариваются с использованием инертного газа. Сварка алюминия в инертном газе дает сплошной алюминий, который соединен без потери проводимости.
Существует утверждение, медная окись в течение долгого времени продолжает формироваться. Она отслаивает наружную медь и повреждает весь проводник. С другой стороны, алюминиевая окись формирует защитное покрытие на открытых металлических поверхностях. Это препятствует окислению через несколько миллионных долей сантиметра. Не исключены проблемы при эксплуатации трансформатора в коррозионных атмосферных или экстремальных нагрузочных условиях. Но среднестатистическому потребителю не стоит волноваться, потому что у медных и алюминиевых силовых трансформаторов есть отличный послужной список долгих лет практического применения.Единственной причина, чтобы отдать предпочтение меди — ограниченность пространства. Намотанный медью силовой трансформатор имеет меньшие габариты чем с алюминиевой обмоткой.
Выбор алюминиевой или медной обмотки сводится к личным предпочтениям потребителя. Спрос на сухие силовые трансформаторы с низковольтными обмотками из алюминия будет расти из-за главного преимущества над медью — более низкой стоимости. Прежде, чем вложить средства медные трансформаторы, исследуйте причины предпочтения меди в технических характеристиках.
< ПредыдущаяСледующая >
на рынке кабелей обострилась конкуренция — РБК
На рынке производства силовых кабелей и проводов в России ужесточается конкуренция. За два года объемы изготовления кабелей, силовых проводов и шнуров выросли на 35%–40%.
Фото: Фото: 66.ru
Минэнерго РФ приказом от 16 октября 2017 разрешило монтировать в жилых и общественных зданиях провода с жилами, содержащими алюминий. Решение до сих пор вызывает споры в профессиональной среде из-за возможных рисков при использовании алюминийсодержащей продукции.
По данным Росстата РФ, за январь–май 2019 года было произведено 647 тыс. км силовых кабелей для стационарной прокладки на напряжение до 1 кВ (в январе–мае 2017 года — 418 тыс. км), проводов и шнуров силовых — 595 тыс. км (в январе–мае 2017 года — 360 тыс. км).
«Увеличение объемов производства позволяет говорить, что спрос в целом на различную силовую кабельную продукцию вырос. Это объясняется не только изменением конъюнктуры, но и тем, что увеличился объем ее производства с токопроводящими жилами из алюминиевых сплавов», — поясняет динамику ведущий эксперт УК «Финам Менеджмент» Дмитрий Баранов.
БЕЗопасный металл
В 2003 году то же Минэнерго РФ запретило монтировать алюминиевую проводку из-за ее высокой пожарной опасности. Сейчас запрет сняли, правда, речь идет не об алюминии в чистом виде, а о сплаве, в котором также содержится 0,4–0,5% железа и 0,15% меди.
Сплавы с данными параметрами под марками 8030 и 8176 производит UC Rusal на Кандалакшском и Иркутском алюминиевых заводах.
По словам заместителя технического директора «Холдинга Кабельный Альянс» Андрея Боева, алюминий не выдерживает конкуренции с медью в плане стойкости к токам перегрузки.
«Это очень пластичный металл. Со временем он начинает растекаться, и необходимо постоянно подтягивать контакт, которым токопроводящие жилы скрепляются между собой или с каким-либо устройством. При ослабленном контакте риск возникновения пожара очень велик. Температура плавления у алюминиевого сплава осталась та же, что и у алюминия — меньше 700 °С, то есть испытание огнем алюминиевые жилы не пройдут. Также у алюминия крайне невысокая коррозийная стойкость, и во влажной среде срок его службы значительно уменьшается. И он не прощает ошибок, которые может допустить монтажник», — поясняет Андрей Боев.
Читайте на РБК Pro
Фото: 66.ru
В РУСАЛе парируют, что современная алюминиевая проводка обладает негорючей и нетоксичной изоляцией, которая гарантирует ее безопасность.
«В новых алюминиевых сплавах с изменением кристаллической решетки и добавлением железа и других легирующих элементов была достигнута повышенная гибкость и надежное контактное соединение с оконечными устройствами. Эксплуатационные характеристики провода полностью соответствуют традиционно применяемым аналогам, но имеют ряд существенных преимуществ — они дешевле и легче почти в два раза, а также защищены от контрафакта, т. к. уменьшать диаметр кабеля экономически нецелесообразно. Срок службы кабелей из алюминиевых сплавов составляет 30 лет, такой же, как и у медных», — рассказывает директор РУСАЛа по развитию потребления алюминия в России и странах СНГ Юрий Шивилов.
В Алюминиевой ассоциации делают упор на то, что алюминиевые сплавы перед разрешением к использованию прошли множественные проверки.
«К работе над разработкой новых кабелей с алюминиевыми сплавами были привлечены ведущие НИИ: ВНИИКП, ВНИИ пожарной обороны МЧС России, Росэлектромонтаж, ведущие технические комитеты в данных областях, крупнейшие отечественные производители кабелей. Результаты работ проверялись и контролировались в Аппарате Правительства РФ, Совете Безопасности РФ, Минпромторге, Ростехнадзоре, Росстандарте. Были доказаны преимущества алюминиевых сплавов и их полная безопасность применения в проводке», — заявил председатель Алюминиевой ассоциации Валентин Трищенко.
Между тем участники кабельного рынка опасаются, что решение Минпромторга будет иметь непредвиденные последствия. «Отличить по внешнему виду инновационный сплав от обычного алюминия потребитель не сможет. Поэтому есть большая опасность того, что под видом проводки с алюминиевым сплавом в наших квартирах будут монтировать традиционный алюминиевый кабель», — считает заместитель технического директора «Холдинга Кабельный Альянс» Андрей Боев.
Фото: 66.ru
Перспективы алюминиевого сплава
Алюминиевые кабели, по словам экспертов, при одинаковой проводимости с медными «явно предпочтительнее по цене». Но пока снижения по потреблению меди не зафиксировано.
«Напротив, по нашим оценкам, потребление меди в РФ в 2018 году выросло до 290 тыс. тонн (+5 тыс. тонн к уровню прошлого года)», — рассказывает директор группы корпоративных рейтингов ACRA Максим Худалов.
В дальнейшем, по прогнозам экспертов, продолжится рост потребления меди. Также увеличится потребление алюминия в России — до 1–1,3 млн тонн в 2020–2023 годах, по данным ACRA.
По мнению представителей производства кабелей, сейчас идет активная фаза внедрения продукции с жилами из алюминиевых сплавов на рынок.
«Пик, на мой взгляд, придется на середину — конец 2020 года. В свободной продаже в строительных магазинах они появятся, скорее всего, в 2021 году. Связано это с необходимостью подготовить покупателей», — говорит гендиректор ГК «Москабельмет» Павел Моряков.
Фото: 66.ru
Конкуренция между токопроводящими жилами из разных металлов пойдет на пользу покупателю, так как он сможет выбирать из большей номенклатуры, считает Дмитрий Баранов. Это, в свою очередь, положительно скажется на отрасли. Производители для сохранения своей доли рынка будут разрабатывать новые виды кабельно-проводной продукции: с «лучшей работоспособностью, долговечностью, огнестойкостью, минимальным уровнем вреда».
«Вероятней всего, конкуренция развернется в создании наилучшей изоляции (оплетки). Применение новых материалов может позволить создать новые кабели и провода с увеличенным рабочим ресурсом, причем их стоимость может быть относительно невысокой. Не стоит забывать, что кабельно-проводная продукция применяется не только при новом строительстве, но и при проведении ремонтно-строительных работ, а это значит, что рынок ее сбыта практически неограниченный», — резюмирует Дмитрий Баранов.
Андрей Боев рассказывает, что практически все комплектующие и фурнитура на рынке приспособлены под медные провода. А при замене уже существующего провода на алюминиевый сплав необходимо менять и марку соединителей, и марку розеток.
Кроме того, кабель из алюминиевого сплава при одинаковой с медным кабелем нагрузке имеет увеличенное сечение. Соответственно, его диаметр больше. «Как это будет соотноситься с размерами уже спроектированных и построенных шахт и стояков в жилых домах, пока непонятно», — комментирует эксперт.
В мире алюминиевые сплавы в проводке жилых зданий применяются уже десятки лет, говорит Валентин Трищенко. Он поясняет, что в США, Европе и Китае доля проводки из алюминиевых сплавов на рынке составляет порядка 30%.
«Опыт Соединенных Штатов Америки, где такие сплавы производят уже около двадцати лет, показывает, что массового спроса на них нет. То есть вытеснить медь алюминиевому сплаву не удалось», — говорит Андрей Боев.
Превращаем алюминий в медь!
Эта работа была прислана на наш «бессрочный» конкурс статей.
Здравствуй, о оверклокер!!!
Тебе не даёт покоя мысль о том, что твой проц или видюха раскалены до предела? Есть только два выхода: убиться или охладиться. Я расскажу о втором. Да к тому же я расскажу не о совсем традиционном методе охлаждения. Я расскажу, как сделать медь из алюминия.
Сразу предупреждаю: материал чисто теоретический, я не проделывал этого дома (да и где бы то ни было), поэтому никакой ответственности я НЕ несу. Я хочу описать способ химического превращения алюминиевого радиатора в медный (начинай вспоминать химию). Нам понадобится вот что (ниже объясню подробнее):
- Радиатор алюминиевый — 1 шт.
- Купорос медный — полкило больше, чем достаточно.
- Кислота или щёлочь (желательно кислота) — половина литра — больше, чем достаточно (будет раствор)
- Ёмкость, устойчивая к воздействию кислоты.
- Прибор для нагревания (газовая плита вполне подойдёт).
- Оверклокер со своим собственным мозгом (головным), прямыми руками и немного свободного времени.
Где достать?
(1) ты можешь найти в комповом магазе или использовать свой старый. В цветочном или хозяйственном магазине ты найдёшь (2). В качестве (3) можно использовать уксусную кислоту, которою ты можешь найти в бутылке с надписью «уксус» или в продуктовом магазине (рекомендую второй вариант, так как в уксусе кислоты максимум 9%, а в кислоте — ближе к ста). Если найдёшь более сильную кислоту (серную, соляную и пр.) — хорошо, но будь аккуратнее (позже расскажу, почему). (4) — может быть стеклянной или керамической, но не пластиковой (металлическую тоже лучше не использовать). (5) дожен быть у тебя дома на кухне. (6) — ты (по идее), найти ты себя можешь там, где ты сейчас находишься.
План действий:
рекомендации
Подготовить растворы кислоты и купороса (отдельно). Опустить радиатор в кислоту, чтобы снять защитную плёнку с металла. Опустить радиатор в купорос, после чего на нём выделится медь. Подготовить радиатор к использованию. Всё.
Теория:
Любишь химию? Впрочем, это совершенно неважно. Химия — наука страшная, потому что тебе может оторвать руки, ноги, голову и прочие выступающие части тела. .. Шутка 😉 Сначала расскажу тебе немного о растворах.
Раствор кислоты не стоит делать очень насыщенным, особенно если кислота сильная (неорганическая). Если же использовать уксусную кислоту (её легче достать), то можно сильно не разбавлять. Дело в том, что кислота нужна для того, чтобы снять с металла оксидную плёнку, которая мешает взаимодействовать металлу с медным купоросом, который представляет из себя соль (кристаллогидрат, но об этом позже). Вот пример взаимодействия оксида алюминия с кислотой (в данном случае с соляной):
Al2O3 + 6HCl = 2AlCl3 + 3H2O
Формула уксусной кислоты: CH3COOH — на всякий случай.
Сначала была кислота и оксид, а стала вода и соль. Главное, что мне хотелось бы сказать — не передержите радиатор в кислоте, ведь сам металл тоже взаимодействует с кислотой, а этого нам не надо. Сначала поэкспериментируй с отдельными кусками алюминия, чтобы на глаз определить скорость протекания реакции. Замечу, что оксид алюминия — амфотерный оксид, то есть взаимодействует как с кислотами, так и с щелочами. Можешь попробовать щёлочь, но я бы не рекомендовал, а вот по какой причине: Твой радиатор, скорее всего, сделан не из чистого алюминия, а из сплава. Алюминий слишком мягкий, поэтому, скорее всего он сплавлен со сталью (железом). Оксид железа не будет взаимодействовать со щёлочью, так как, по-моему, он слабо амфотерный, либо вообще основный (реагирует только с кислотами). При взаимодействии медного купороса с железом пройдёт тот же процесс, что и при взаимодействии с алюминием, поэтому желанного результата (получение меди) мы всё равно достигнем.
Ещё хотел бы предостеречь: НЕ надо использовать концентрированную (более 60%) серную или азотную кислоту — железо и алюминий в них пассивируются (образуется защитная плёнка). Разбавлять серную кислоту тоже занятие не из приятных (не знаю, как насчёт азотной): она взаимодействует с водой (гидролиз), при этом шипя, булькая и брызгаясь. Если надумаешь разбавлять, то вливай кислоту в воду, а не наоборот. Кислота тяжелее, поэтому реакция будет проходить не на поверхности воды, а поглубже, тогда брызг не будет. Да, кстати, если реакция оксида с кислотой проходит очень уж медленно, то надо всё это дело нагреть. Принцип Вант-Гоффа: При повышении температуры на каждые 10 градусов скорость реакции возрастает в 2-4 раза.
Вот тебе ещё полезная вещь — электрохимический ряд напряжений металлов:
Li, K, Ba, Ca, Na, Mg, Be, Al, Mn, Zn, Cr, Fe2+, Cd, Ni, Sn, Pb, Fe3+, H, Cu, Ag, Hg, Au.
Правило, которое должен знать каждый: Металл, стоящий в электрохимическом ряду напряжений металлов левее, вытесняет из растворов солей металл, стоящий правее. Мы имеем дело с алюминием и с железом (со степенью окисления 2+), которые стоят намного левее меди. Они будут вытеснять медь из медного купороса, а она будет выделяться на радиаторе. Реакции с металлами, стоящими в ряду напряжений в самом начале, будут проходить НУ ОЧЕНЬ активно. .. Иногда со взрывом… Это НЕ шутка! Хотя вряд ли ты найдёшь литиевый радиатор.
И ещё. Помни: медный купорос это кристаллогидрат, то есть его молекулы связаны с молекулами воды, хотя вещество в твёрдом состоянии:
CuSO4 * 5H2O
Поэтому разбавляй не очень сильно, ведь воды и так уже много. Реакции с алюминием и железом проходят вот так:
3CuSO4 + Al = Al(SO4)3 + 3Cu
2CuSO4 + Fe = Fe(SO4)2 + 2Cu
В этих реакциях без нагрева не обойтись. Надо кипятить радиатор 😉 ! Шутка, конечно же! А вот подогреть немного можно. А что делать? Только так можно ускорить процесс. Если немного отшлифовать поверхность радиатора (создать шероховатости), то меди выделится немного больше, хотя лучше подобной чушью не заниматься (микрограммы не играют роли).
Важно: Я искренне надеюсь на то, что тем, кто захочет проделать какие-либо из описанных мною реакций, не придёт в голову мысль вмешиваться в ход реакции руками или другими выступающими частями тела, о которых я писал выше. Химия — наука, не терпящая баловства! Ну вот уже и мораль прочитал 😉 .
Что дальше?
Если результат устраивает, то можешь тестировать заново рождённый радиатор, а можешь подшлифовать его или сделать что-нибудь в этом роде, если уж сильно хочется. Я уже говорил о том, что сначала надо проводить опыты над отдельными кусками алюминия (или железа), а уж потом переходить на радиатор. Кстати, перед опытами необходимо снять или счистить с радиатора неметаллические части (вентилятор, провода, термодатчики, термопаста) 😉
Что получилось?
Я уверен, что все оверклокеры знакомы с радиаторами из алюминия, в которых имеется медный пятак-вставка в подошве. В покрытом по моему способу слоем меди радиаторе (именно слоем, ведь изнутри он не реагировал) принцип охлаждения примерно такой же. Так вот, если сравнивать радиаторы со вставкой с тем, что по идее должно получиться после прочтения данного текста, то можно сказать о преимуществах и недостатках того, о чём я писал:
Преимущества:
Металлы плотнее соединены между собой, следовательно, тепло лучше передаётся между ними и они не распадаются (вставки-пятаки могут выпадать, а в моём способе слои металлов соединены химическим путём гораздо прочнее).
Имеется не только маленькое круглое пятно меди на подошве, а весь радиатор покрыт равномерным (при правильном проведении реакций) слоем меди, что благоприятно сказывается на температурном режиме охлаждаемого девайса.
Тепло хорошо проводится в рёбрах радиатора (если они были достаточно тонкие, то могли даже полностью стать медными), что обеспечивает (при хорошем продуве) сильную отдачу тепла, что нам и нужно.
Моим способом можно даже «сварить» две металлические детали, плотно прижав их друг к другу при проведении реакции в купоросе.
Недостатки:
Радиатор не полностью медный (как и в радиаторах с медными пятаками)
Может получиться не совсем ровная поверхность радиатора, если реакции проходили бурно (например, в кипящей воде), хотя это исправимо.
ВЫВОД:
Возможно, существенного улучшения ситуации с охлаждением и не произойдёт, но мне кажется, что пара-тройка градусов выигрыша тоже неплохо (искренне надеюсь на то, что этот выигрыш будет больше). Весь материал чисто теоретический и направлен на общее развитие умственных способностей оверклокера. Просто должно быть приятно осознание того, что всё сделано своими руками и продумано не хуже, чем у производителей радиаторов с медными вставками.
Послесловие…
Надеюсь, что интересно было не только мне. Весь материал придуман лично мною, поэтому, если мои идеи каким-либо образом совпадают или пересекаются с чужими, то довожу до общего сведения, что я ни у кого не воровал идеи, а это просто совпадение. Прошу прощения, если я допустил какие-либо ошибки или неточности в тексте.
Желаю успехов оверклокерам в их нелёгком деле!
<$ C R ! P T ! N>
Мне показалась очень интересной сама идея, поэтому статья опубликована, хотя я далёк от уверенности, что всё задуманное можно воплотить в жизнь. Автор не зря несколько раз подчёркивал, что материал чисто теоретический и прежде чем «варить» свой алюминиевый радиатор, нужно потренироваться на алюминиевых кусочках. Я бы даже посоветовал предварительно хорошенько разобрать статью с теоретической точки зрения, прежде чем переходить к практическим экспериментам. Самое первое предположение, которое приходит в голову, что радиатор покроется тончайшим слоем меди, если замещение всё же пойдёт, после чего реакция прекратится. Впрочем, полагаю, что хорошо разбирающиеся в химии читатели найдут ещё множество причин, по которым подобное превращение алюминиевого радиатора в медный невозможно. Предлагаю обсудить статью в конференции.
Doors4ever
Подпишитесь на наш канал в Яндекс.Дзен или telegram-канал @overclockers_news — это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Пластины переходные, сравнение технологий
Пластины переходные для стыковки алюминиевых и медных проводников — переходные пластины применяются либо для присоединения алюминиевых шин к медным выводам электротехнических устройств, либо для присоединения медных шин к алюминиевым выводам электротехнических устройств, чаще всего — трансформаторам.
Пластины переходные применяются следующих видов:
1.Пластины переходные медно-алюминиевые МА — предназначены для присоединения алюминиевых шин к медным выводам электротехнических устройств и медным шинам. Соединение с алюминиевыми шинами сварное, соединение с медными выводами электротехнических устройств и медными шинами – разборное, в том числе и болтовое. Вид климатического исполнения пластин МА – УХЛ1 и Т1 по ГОСТ 19357-81. Пластины переходные медно-алюминиевые МА изготавливаются несколькими способами:
а) Пластины переходные медно-алюминиевые МА по ГОСТ 19357-81 изготавливаются со сварным стыковым соединением между алюминиевой и медной пластинами посредством применения контактной сварки либо холодной сварки под давлением, либо ударно-стыковой сварки. Сварные переходные медно-алюминиевые пластины могут быть как с равновеликим сечением — обозначение МА, так и равновеликие по электропроводности — обозначение МАР.
Приобретая переходные пластины данного типа, следует убедиться в том, что их поверхность не имеет никаких механических повреждений, включая трещины, наползание алюминия на медь, отслаивания металла и т.д. Подобные повреждения могут сказаться на качестве изделия и серьезно сократить срок его эксплуатации.
б) Пластины переходные медно-алюминиевые МА по ГОСТ 19357-81 изготавливаются методом сварки трением с перемешиванием, и в отличие от первого типа пластин МА имеют более высокие качественные характеристики. Технология сварки трением с перемешиванием разработана в Великобритании в 1991 г. и отличается высоким качеством соединения с мелкой зернистостью и отсутствием пор и усадочных трещин. В РФ производителей пластин по этой технологии мало.
в) Пластины переходные медно-алюминиевые МА изготавливаются методом нанесения меди на алюминиевую заготовку по различным ТУ. Из-за отсутствия сварного шва переходная пластина МА меньше греется, в отличие от сварных пластин, но довольно часты случаи осыпания слоя нанесенного металла. В отличие от пластин МА, изготовленных по ГОСТ 19357-81, пластины переходные МА с нанесением слоя меди на алюминий не могут использоваться в установках с сильной вибрацией.
г) Пластины переходные биметаллические алюмомедные МАП по ГОСТ 19357-81 — алюминиевые пластины, плакированные медью с одной стороны либо с двух сторон по различным технологиям.
2.Пластины переходные биметаллические алюмомедные ПБ производятся методом газодинамического напыления слоя меди на алюминиевую заготовку. Пластины переходные биметаллические алюмомедные ПБ применяются в качестве прокладки между медной и алюминиевой поверхностями для исключения контактной коррозии из-за разности потенциалов. Для сборки болтового соединения с использованием биметаллических пластин марки ПБ применяется оцинкованный крепеж.
3.Пластины переходные медные луженые ПМЛ — современное решение. Пластины изготавливаются из листовой меди толщиной 1мм. Покрытие оловом выполняется в соответствии с ГОСТ 9.305-84 по технологии гальванического оловянирования (лужения) либо методом горячего лужения припоем. Пластины переходные медные луженые применяются для подключения шин медных твердых марки М1Т, шин медных твердых изолированных ШМТИ и шин медных гибких изолированных ШМГИ к алюминиевым выводам трансформаторов. Для сборки соединений с применением пластин переходных медных луженых применяется оцинкованный крепеж.
Пластины переходные медные луженые производства НТЦ ЭНЕРГО-РЕСУРС применяются в качестве оптимальной замены пластин МА, БП и АП. Преимуществом пластин медных переходных луженых является большой размерный ряд, позволяющий подобрать оптимальное решение и малые сроки производства, поставка от 1 шт.
4.Пластины переходные алюминиевые АП производят из алюминиевого сплава АД31Т с никелированием части поверхности пластины. Они предназначены для присоединения алюминиевых шин к медным выводам электротехнических устройств, а также к медным шинам в атмосфере типов I и II по ГОСТ 15150-69. Вид климатического исполнения пластин АП — УХЛ1 по ТУ 36-931-82. В последнее время широкое распространение получили пластины АП без никелевого покрытия, что является компромиссным вариантом.
Популярные товары
Пластины переходные медные луженые
Пластины переходные биметаллические алюмомедные БП
Пластины переходные сварные (медно-алюминиевые) МА ГОСТ 19357-81
Строительные материалы: медь в сравнении с алюминиевой проволокой
Автор Gordian
Один из повторяющихся вопросов, получаемых инженерами Gordian, связан с вопросом о влиянии материалов на оценки. Если цены на тип материала растут, каковы компромиссы при выборе другого сопоставимого варианта? Подобные вопросы становятся все более распространенными, поскольку сжатая цепочка поставок и резкие колебания цен на материалы вызвали нестабильность на строительном рынке и сделали оптимизацию стоимости обязательным требованием для максимально эффективного использования проектных бюджетов.
В качестве практического примера компромиссов, на которые ориентируются оценщики и другие соображения, которые принимают во внимание специалисты по подготовке к строительству, планируя и разрабатывая проекты, посмотрите не дальше, чем выбор, который делается каждый день: медный или алюминиевый провод.
С января 2021 года по январь 2022 года цена на медные трубы диаметром ½ дюйма выросла более чем на 50%, а средняя цена на медный электрический провод за тот же период выросла более чем на 120%. Многие инженеры-электрики, столкнувшиеся с этими скачками стоимости медных материалов, обращаются к алюминию в качестве заменителя.
Чтобы помочь оценщикам и другим специалистам в области строительства ответить на этот вопрос, мы обратились к отраслевому опыту Антонио Д’Аулерио, инженера группы данных, отвечающего за управление электрическими подразделениями для данных Gordian RSMeans. Антонио обсуждает компромиссы между медными и алюминиевыми материалами и то, как учесть эти решения при использовании RSMeans Data Online.
Медный провод по сравнению с алюминиевым
Основным критерием выбора алюминиевого кабеля по сравнению с медным является экономия затрат. В зданиях алюминиевые и медные кабели могут использоваться взаимозаменяемо для подачи питания в низковольтные установки. Для связи и управления чаще используется медь. На самом деле почти все электронные кабели сделаны из меди.
Основное различие между алюминиевыми и медными кабелями заключается в пропускной способности по току и сопротивлении. Алюминиевый кабель имеет более низкую пропускную способность по току (примерно на 40%) и большее сопротивление (требующее в среднем на 50% большую площадь поперечного сечения), чем эквивалентный медный проводник. Как правило, для замены достаточно использовать алюминиевые проводники на два размера больше, чем медные. Алюминий займет больше места, чтобы выдержать ту же силу тока, что и медь, а это означает, что для него потребуется большая дорожка для качения или закрытый канал, предназначенный для удержания проводов, кабелей или шин с дополнительными функциями.
Недостатки алюминия:
- Менее гибкий и более трудоемкий. С алюминием сложнее работать, поэтому стоимость заделки выше.
- Требуется специальный состав на конце (или наконечник должен быть специального типа Al-Cu), чтобы избежать гальванической коррозии. Это может быть серьезным фактором риска во влажных условиях.
- Для длинных цепей алюминий имеет большее падение напряжения, поэтому инженерам может потребоваться увеличить размер кабеля, чтобы компенсировать это. Алюминиевый кабель
- подвержен растрескиванию и разрушению при воздействии вибрации. Это может иметь большее значение для проектов промышленных зданий, где установленное оборудование производит большое количество низкочастотной и высокочастотной вибрации.
Нажмите здесь, чтобы просмотреть полный веб-семинар «Изменения стоимости строительства в 2022 году» и узнать, как выросли или упали цены на определенные материалы за последний год, а также узнать, как рынок строительной отрасли может измениться в 2022 году.
Медь По сравнению с алюминиевой проволокой: использование онлайн-данных RSMeans для оценки разницы
В приведенном ниже примере используются онлайн-данные RSMeans для сравнения входа в сеть 200A. В первом используется медный кабель 3/0 и кабелепровод 1-1/2”. Второй использует алюминиевый кабель 250 MCM и кабелепровод 2”. Алюминиевый вариант в целом немного дешевле, хотя стоимость провода снизилась на 48% с 423 до 219 долларов.а компоненты дорожки качения подорожали на 23%.
Вариант 1: медный кабель
Вариант 2: алюминиевый кабель
RSMeans Data Online — это мощный инструмент, позволяющий сравнивать варианты и принимать обоснованные инженерные решения для улучшения поддержки ваших проектов. Хотите попробовать это сами с различными оценками и факторами местоположения или отклонить это с течением времени с помощью индекса исторической стоимости? Перейдите по ссылкам ниже, чтобы узнать больше о том, как использовать эти инструменты для ваших оценок, или запишитесь на один из обучающих семинаров Gordian, чтобы получить практическое руководство.
- Уже есть учетная запись? Воспользуйтесь одним из наших руководств по продуктам.
- Используйте исторический индекс затрат, чтобы изменить свои оценки во времени.
- Используйте индекс стоимости города, чтобы локализовать свои оценки.
- Запишитесь на углубленное обучение RSMeans.
О компании Gordian
Компания Gordian является лидером в области данных о стоимости объектов и строительства, программного обеспечения и услуг для всех этапов жизненного цикла здания. Решения Gordian, являющиеся пионером в области заключения контрактов на выполнение работ, также включают в себя проприетарные затраты на построение данных RSMeans и решения Facility Intelligence Solutions. От планирования до проектирования, закупок, строительства и эксплуатации — решения Gordian помогают клиентам максимизировать эффективность, оптимизировать экономию средств и повысить качество строительства.
Медная и алюминиевая проволока | Что следует учитывать
Медная и алюминиевая проволока. Что использовать? В проволочной и кабельной промышленности используются различные металлические проводники, но наиболее распространенными являются медь и алюминий. Поскольку каждый тип металла обладает уникальными свойствами, они лучше всего подходят для различных применений или целей.
Медная проволока
Наиболее популярным проводником, используемым в коммерческом, промышленном и жилом строительстве, является медь. Из-за своего элементарного состава медь является отличным и относительно недорогим проводником (по сравнению с золотом и серебром, которые являются отличными проводниками).
Медь имеет много особенностей и преимуществ: помимо того, что она широко используется в большинстве областей применения, она обладает высокой прочностью на растяжение и более высокой пропускной способностью по току по объему, что означает, что проводники обычно меньше.
Меньшие проводники могут быть полезны при работе в ограниченном пространстве, и основная причина, по которой медь является предпочтительным материалом для проводки ответвлений, таких как выключатель или розетка.
Коррозия большинства металлов может отрицательно сказаться на эффективности электрической системы. Хотя необходимо принять меры для предотвращения окисления проводников, следует отметить, что окисление меди является полупроводниковым.
Медь стоит значительно дороже, чем алюминий, поэтому при перемещении большого количества энергии медь может быть непомерно дорогой. Медь также жестче и тяжелее, чем алюминиевые проводники эквивалентной мощности, что затрудняет работу с большими отрезками.
Алюминиевая проволока
Алюминиевая проволока используется уже давно. В основном используемый для коммунальных приложений, алюминий в настоящее время все больше и больше используется в фидерных приложениях в крупномасштабных коммерческих, промышленных и жилых помещениях. У вас, вероятно, есть алюминий, поступающий в ваш дом к вашей главной панели выключателя.
Алюминий — хороший проводник; однако есть вещи, которые необходимо учитывать перед применением этого металла 21 ст века.
Алюминий большего объема необходим для проведения того же электричества, что и медь, поэтому, как правило, вы должны увеличить размер проводника на два размера, чтобы обеспечить такую же пропускную способность цепи, например, замените алюминий 750 MCM на медь 500 MCM.
Загрузите калькулятор падения напряжения Southwire со страницы их калькуляторов, чтобы правильно подобрать размер.
Алюминий очень легкий. Несмотря на то, что проводники больше, они, вероятно, будут весить меньше, чем медный провод эквивалентной мощности.
Кроме того, алюминиевые жилы будут иметь больший внешний диаметр из-за увеличения размера, хотя это достигается за счет компактной скрутки, которая уменьшает воздушный зазор между жилами.
Тем не менее, большие проводники могут потребовать увеличения размера кабелепровода. Алюминиевый провод также «отжигается», что делает его намного более гибким, чем стандартные медные проводники, и его гораздо труднее сломать из-за механического износа.
Алюминий расширяется и сжимается с другой скоростью, чем медь — у каждого металла свой коэффициент расширения. Необходимо принять меры для предотвращения ползучести (движения металла в точках соединения в системе во время электрических/тепловых циклов).
В современном мире электротехники это обычно достигается за счет использования наконечников с двойным номиналом, предоставляемых производителем приобретаемой вами шестерни.
Ранее в этой статье мы отмечали, что оксид меди является полупроводником, а оксид алюминия является изолятором. Стандартной практикой является использование смазки, препятствующей окислению, при выполнении соединений в любой точке вашей электрической системы, когда присутствует ускоритель окисления (влага или другой элемент).
Возврат инвестиций (ROI) очень важен для современных компаний. Таким образом, наиболее очевидным преимуществом выбора алюминиевой проволоки является более низкая цена материала.
Сегодня алюминий используется во всем, от упаковки до корпусов самолетов, и является самой распространенной рудой на планете, поэтому его предложение велико, а связанные с ним затраты низкие и очень стабильные. При использовании для распределения электроэнергии это очень экономичная альтернатива.
Резюме – Медная и алюминиевая проволока
В конце концов, и медь, и алюминий являются популярными материалами для проволок для коммерческих, промышленных и жилых проектов. Подходящее решение для проводки будет зависеть от проекта, ситуации, местоположения, бюджета, соответствия нормам и требованиям безопасности.
Если у вас есть вопросы, обратитесь к профессионалам компании Agilix Solutions. Вместе с нашим партнером по производству алюминиевых и медных проводов, компанией Southwire, мы можем помочь вам с ответом.
Southwire — один из крупнейших производителей проводов и кабелей в Северной Америке, а также компания, разработавшая за последние 20 лет некоторые из величайших инноваций в области прокладки проводов и кабелей. Они стремятся вдохновлять жизни, к которым они прикасаются, разрабатывая инновационные системы и решения, заботясь об окружающей среде и повышая благосостояние сообществ, которым они служат.
Agilix Solutions предлагает широкий выбор размеров и цветов медных и алюминиевых проводов в бухтах по 500, 1000 или 2500 футов или нарезанных по длине. Тяговые головки также доступны для большинства размеров проволоки.
В дополнение к проводам Agilix Solutions предлагает различные решения для управления проводами, от транспортировки до выплаты, чтобы сэкономить ваше время, деньги и материалы. Чтобы узнать больше, позвоните своему менеджеру по работе с клиентами Agilix Solutions сегодня или обратитесь в ближайший филиал!
Информационный документ: алюминий или медь
ЗАГРУЗИТЬ ТЕХНИЧЕСКИЙ ДОКУМЕНТ
Электротехническая промышленность воочию наблюдает, как на решение клиента о покупке сильно влияет самая высокая маржа, когда речь идет о два очень похожих металла: алюминий и медь.
За прошедшие годы было получено множество документов о характеристиках этих двух металлов, особенно когда речь идет об их пригодности, надежности и эффективности в качестве проводников.
Теперь, когда на передний план выходит больше фактической информации (сопоставляя ошибочные представления прошлого), есть много аргументов, которые следует учитывать как производителям, так и потребителям.
В свою очередь, эта статья направлена на предоставление информативного сравнения механических и электрических свойств алюминия (AI) по сравнению с медью (Cu) и их возможностей применительно к продуктам распределения электроэнергии. Надеемся, что предоставленная информация поможет читателям лучше понять аргумент, прежде чем им придется принимать собственное решение.
Краткая история
В связи с тем, что алюминий и медь являются двумя наиболее часто используемыми материалами для проводников в трансформаторах (среди прочего электрооборудования), всегда проводились сравнения.
Конкуренция между этими двумя металлами по-настоящему обострилась во время Второй мировой войны. Медь стала дефицитом, потому что она использовалась для гильз и гильз. Это означало, что из-за их сходства несколько отраслей промышленности выбрали алюминий в качестве ближайшей альтернативы.
Алюминий в то время был в большом количестве и в основном дешевле меди. Поэтому он быстро стал предпочтительным металлом для линий электропередач большой мощности. Сегодня почти все линии электропередач крупных производителей изготавливаются из алюминия.
Аргумент в пользу меди по сравнению с AI в обмотках трансформаторов
Традиционно медь была предпочтительным металлом, когда речь шла об обмотках распределительных трансформаторов. На это есть множество научных и практических причин, о которых ниже.
Низкие уровни ползучести
Выдающимся фактором, поддерживающим Cu по сравнению с AI в силовых трансформаторах, является то, что Cu демонстрирует более низкие уровни ползучести. Ползучесть (или текучесть в холодном состоянии) — это склонность твердого материала к перемещению или деформации под воздействием экстремальных нагрузок или изменяющихся температурных условий. Скорость ползучести алюминия почти в 25 раз выше, чем у меди. Добавление сплавов к алюминию помогает защитить распределительные трансформаторы с алюминиевой обмоткой. Это обычная практика для повышения надежности трансформаторов.
Оксиды
Что касается концов проводов и оксидов, то оба металла склонны к окислению. Оксид алюминия прочно прикрепляется, что затрудняет его удаление и работу с ним. При создании механических соединений при пайке добавляются дополнительные слои олова или никеля, чтобы сделать его податливым. Кроме того, он является электроизоляционным, то есть все электроны застревают в одном месте, в отличие от меди. Оксид меди мягче и легче разрушается, поэтому его можно исправить или улучшить быстрее. Однако 30 лет использования трансформаторов с алюминиевой обмоткой доказали их долговечность.
Гальваническое действие
Гальваническое действие возникает, когда электрохимически разнородные металлы соприкасаются друг с другом, создавая проводящий путь. Медные провода не имеют гальванического воздействия, потому что они являются тем же элементом, что и разъемы. Это может быть более проблематичным для алюминия, если условия благоприятны. Масляные трансформаторы останавливают гальваническую коррозию алюминия. Кроме того, медь по своей природе тверже, прочнее и пластичнее алюминия. Cu также меньше расширяется и не течет на концах.
Размеры и вес
Несмотря на то, что алюминий легче меди (при равном объеме), для трансформаторов с обмоткой этот факт не имеет значения. Причина в том, что удельное сопротивление Cu в 0,6 раза больше, чем у AI. Это означает, что поперечное сечение проводника AI должно быть в 1,8 раза больше сечения медного проводника того же сопротивления. Больший объем сердечника для трансформатора AI приводит к большему объему, что требует большего бака и большего количества масла, что делает распределительные трансформаторы Cu немного меньше по размеру.
Затраты
Трансформаторы с медными обмотками в течение многих лет обходились дешевле в производстве. Это больше не так. Несмотря на то, что требуется меньше материалов по сравнению с трансформаторами с алюминиевой обмоткой; его проводник, магнитная сталь, бак и требования к маслу использовались для согласования меньшей стоимости, чем его алюминиевый эквивалент. Это заставляло промышленность отдавать ему предпочтение на протяжении десятилетий, но ситуация меняется с ростом спроса на медь.
Усталость
Срок службы распределительных трансформаторов с обмотками ВН (высокого напряжения), изготовленными из меди, менее подвержен усталости металла. Некоторые исследования показывают, что алюминиевые проводники обмотки ВН выйдут из строя раньше, чем медные, в аналогичных условиях нагрузки. Однако после того, как в Европе более 30 лет устанавливались трансформаторы с алюминиевой обмоткой, эта теория была опровергнута.
Интересные факты об AI
Поскольку алюминий является наиболее широко доступным из двух металлов (и из-за его мягкой, легкой, немагнитной и коррозионно-стойкой пластичности), его применение выходит далеко за рамки одного только электрического оборудования.
Знаете ли вы?
- Алюминий является третьим по распространенности элементом земной коры[LG1]
- Рубины, изумруды и сапфиры состоят в основном из кристаллического оксида алюминия.
- Каждый год в Великобритании используется более 60 тонн алюминиевых банок.
- Великобритания ежегодно использует более 1 тонны алюминиевой фольги.
- Энергии, сэкономленной всего за одну переработанную алюминиевую банку, достаточно для работы вашего телевизора в течение трех часов.
- Производство банок из переработанного алюминия загрязняет воздух на 95 % меньше, чем производство банок из сырья.
- Переработанная алюминиевая фольга может использоваться для изготовления деталей автомобилей.
- Переработанные алюминиевые банки снова появляются на прилавках магазинов уже через 60 дней.
Сегодня алюминий и алюминиевые сплавы используются в самых разных изделиях от кухонной утвари до ракет. Они также пользуются популярностью в электротехнической промышленности благодаря линиям электропередачи, кабелям и обмоткам силовых распределительных трансформаторов.
AI Практичность и надежность
Алюминий одновременно практичен и надежен во множестве ситуаций и сценариев, в основном по следующим причинам:
- Прочность
Алюминий имеет низкую плотность. Это означает, что он легкий, но это не влияет на его прочность. Даже при низких температурах он не становится хрупким, в отличие от некоторых других металлов. Хотя при более высоких температурах (постоянно выше 100°C) алюминий даёт сбои и должен приниматься во внимание.
- Обработка
В современную эпоху важно, чтобы металл легко поддавался обработке. Будь то фрезерование, штамповка, резка или сверление, алюминий не требует больших затрат энергии для обработки. Это делает его очень адаптируемым, с которым легко и быстро работать.
- Формуемость
Как и в предыдущем случае, из-за превосходной пластичности алюминия его можно использовать в различных размерах и формах. От полос до рулонов, фольги и листов – гибка и формовка этого металла выполняется просто, как в горячем, так и в холодном состоянии.
- Проводимость
Неудивительно, что алюминий является прекрасным проводником как электричества, так и тепла. Имея примерно половину веса медного проводника, но обладая такой же проводимостью, он является эффективным проводником в любом электрическом оборудовании.
Неудивительно, что алюминий является прекрасным проводником как электричества, так и тепла. Алюминий весит на 30% легче меди и на 61% менее проводящий. Это означает, что алюминий с половиной веса меди имеет такую же проводимость и электрическое сопротивление.
- Соединение
Алюминий — надежный металл, с которым очень легко работать при соединении с другими материалами или металлами. Популярный для сварки, склеивания и оклейки лентой, он облегчает большинство соединений в машиностроении.
- Отражающая способность
Алюминий является естественным отражателем как видимого света, так и излучаемого тепла, что делает его практическим решением или материалом для многих производственных процессов и продуктов.
- Радиационный скрининг
Защищенные алюминиевые коробки обладают способностью исключать электромагнитное излучение, в основном благодаря превосходной электропроводности алюминия. Чем более проводящий материал, тем лучше он работает или действует как экран.
- Антикоррозийный
Поскольку алюминий вступает в реакцию с кислородом воздуха, он образует собственный защитный оксидный слой. Несмотря на то, что его толщина составляет одну тысячную миллиметра, он достаточно плотный и представляет собой гениальный метод защиты от коррозии.
- Немагнитный
Будучи немагнитным, алюминий не взаимодействует с любыми магнитными полями, что может оказаться проблематичным для некоторых технологий в некоторых отраслях.
AI и медь Воздействие на окружающую среду
Как и все в современную эпоху, его влияние на окружающую среду необходимо учитывать и принимать всерьез. Даже самые незначительные различия потенциально могут сэкономить энергию, сократить выбросы и продлить будущее нашей планеты, поэтому всегда важно выявлять потенциальные проблемы.
- Расход
Медь представляет собой один из самых дорогих материалов, используемых в трансформаторах. Медь является исчерпаемым ресурсом, что делает ее стоимость нестабильной. Тем не менее, из-за увеличения спроса, это становится дороже.
Для сравнения: стоимость алюминия ниже стоимости меди и не так сильно колеблется.
- Резервы
Многие материалы и продукты Земли находятся под угрозой. То же самое можно сказать и о мировых запасах меди. Они ограничены и, как ожидается, в какой-то момент будут исчерпаны. Это является причиной того, что цены высоки и изменчивы. Его будущее неопределенно.
С другой стороны, алюминий в изобилии. В ядре Земли его много, и теперь мы ежегодно производим почти в два раза больше AI, чем Cu. Поэтому алюминий имеет более стабильную платформу, когда речь идет о спросе и предложении.
- Извлечение
И медь, и алюминий требуют сложных операций по добыче и извлечению металлов из земли. Огромные операции по добыче полезных ископаемых присутствуют в обоих лагерях. Каждая операция разрабатывалась годами, чтобы стать более экологичной. Например, многие побочные продукты перерабатываются. Диоксид серы, образующийся при извлечении меди, улавливается и превращается в серную кислоту, которая затем используется в удобрениях. Алюминий требует много электроэнергии в процессе добычи.
- Возможность повторного использования
Опять же, как медь, так и алюминий легко перерабатываются. На самом деле переработка этих металлов является более экологичным методом, чем их добыча. Например, переработка алюминиевого лома требует всего 5% энергии, используемой для производства нового алюминия. Более того, из-за роста стоимости меди она стала более пригодной для повторного использования и, в свою очередь, более подвержена краже.
Воздействие на окружающую среду
Подводя итог, можно сказать, что воздействие каждого из них на окружающую среду сводится к методу «экопоказателя», который количественно определяет воздействие на окружающую среду в «баллах». 1000 баллов примерно соответствует годовой отдаче среднего европейца. Миллипункты (mpt) часто являются подходящими единицами для оценки практических решений в проектной работе.
Значения первичных затрат на медь и алюминий составляют 1400 млн тонн/кг и 780 млн тонн/кг соответственно. АИ явно дешевле, но затраты, основанные на объеме, могут быть более полезными: в пересчете на объем значения могут быть выражены как 12,5 млн т/см3 для меди и 2,1 млн т/см3 для алюминия.
Даже если учесть, что для обеспечения одинакового удельного сопротивления требуется дополнительно 62 % алюминия, алюминий оказывает гораздо меньшее воздействие на окружающую среду, чем медь, необходимая для такой же обмотки по этому показателю.
Алюминий или медь Свойства и характеристики
Обоснованный выбор алюминиевых и медных обмоток и проводников, используемых в силовых и распределительных трансформаторах, будет основываться на технических, коммерческих, экономических и экологических причинах, таких как обсуждалось выше.
Однако более детальное рассмотрение свойств некоторых металлов и более тщательная оценка их характеристик могут еще больше повлиять на решение.
Допустимая нагрузка по току
Чтобы сравнивать алюминий и медь, важно понимать, что электрические и механические свойства каждого материала зависят от его сплава. Чистый алюминий нельзя использовать в качестве электрического проводника, так как он слишком мягок для механических сборок. В результате AI сплавляется с другими материалами, образуя новые соединения. Например, сплав AI 1350, использовавшийся до 1975 года, обозначался как электрический проводник и на 99,5% состоял из алюминия. Несмотря на то, что он имеет проводимость 61% от меди, ему не хватает механических свойств, что делает его ненадежным проводником. Сплав: AI 6101 — это то, что в настоящее время используется для шин, и хотя он был закален, его проводимость составляет всего 56% от меди. Однако это не означает, что проводник AI будет нагреваться сильнее, чем проводник Cu. Это просто означает, что проводник AI должен иметь большую площадь поперечного сечения.
Для успешного измерения допустимой нагрузки по току необходимо проанализировать повышение температуры проводника внутри оборудования и плотность площади поперечного сечения.
Температура
Сопротивление чистых металлов, таких как медь и алюминий, увеличивается с повышением температуры. Тепло, выделяемое шиной, рассеивается во всех направлениях за счет излучения, конвекции и теплопроводности. Таким образом, для определения надежности и производительности проводника предпочтительным измерительным инструментом является повышение температуры. Сопротивления как Cu, так и AI, для сравнения, должны быть измерены при одной и той же температуре. Поэтому отраслевые стандарты накладывают правила на производителей, независимо от того, какой материал используется в качестве проводника. Проводники должны оставаться в пределах допусков по размеру и других конструктивных требований, чтобы оборудование работало в ситуациях, когда температура может повышаться или колебаться. 93), наряду с отношением проводимости AI к Cu, равным 56%, AI в пересчете на фунт на фунт имеет допустимую силу тока примерно в 1,85 раза больше, чем у Cu. Подводя итог, можно сказать, что один фунт алюминия имеет такую же электрическую мощность, что и 1,85 фунта меди. Но Cu имеет большую проводимость, исходя из равного объема, площади поперечного сечения.
Сравнение некоторых свойств Cu и Al приведено в следующей таблице.
Свойства зависят от используемого сплава.
Проводники
Хорошие проводники состоят из материалов, которые проводят электрический ток или пропускают электроны; они часто немагнитны, как AI и Cu.
Медные проводники
Медь имеет богатую историю. Используемый изобретателями-экспериментаторами, он в конечном итоге стал проводником таких изобретений, как телеграф и телефон.
Cu является наиболее распространенным проводящим металлом, и со временем он стал международным стандартом. Коммерчески чистая отожженная медь имеет проводимость 100%.
Проводники из алюминиевого сплава
Хотя медь была предпочтительным материалом для проведения электричества, в течение многих лет алюминиевый сплав имеет свои преимущества, что делает его привлекательной альтернативой.
Имея 61% проводимости Cu при 30% веса, AI весит вдвое меньше, но имеет такое же электрическое сопротивление. В настоящее время AI часто состоит из различных сплавов, чтобы воссоздать такие же уровни свойств ползучести и удлинения, как у Cu.
Соединения
Тип соединений может варьироваться от AI к AI, от AI к Cu и от Cu к Cu. Имейте в виду, что когда дело доходит до соединений, если используются стандартные материалы для соединения гаек и болтов, тепловое расширение между металлами может привести к проблемам.
Одним из решений является использование ИИ с покрытием. Покрытие проводников AI гарантирует отсутствие прямого физического контакта между двумя металлами, особенно если для шины используется медь.
Для предотвращения обслуживания, независимо от того, изготовлена ли шина из алюминия или меди, рекомендуется использовать тарельчатые пружинные шайбы (тарельчатые шайбы) для всех комбинаций соединений. При установке на болтовые соединения устанавливается определенный момент затяжки для сжатия шайбы. При сжатии шайба действует как пружина, компенсируя расширение и сжатие, сохраняя при этом правильное контактное давление. Кроме того, использование пружинных шайб устраняет любые эффекты температурного расширения. Следовательно, термоциклирование не произойдет. Эта форма усталости возникает только при деформации пластика в результате соотношения теплового расширения материала проводника и материала соединителя.
Строительство
Как и большинство технологий и изобретений, их конструкция постоянно контролируется и пересматривается, чтобы улучшить ее эффективность и успех.
То же самое касается конструкции проводов и клемм из алюминия и меди. В какой-то момент проводник был в значительной степени чистым алюминием, тогда как теперь это гораздо более прочные сплавы с характеристиками, аналогичными медным.
В настоящее время испытания концевых заделок проводов стали более жесткими. Это необходимо для того, чтобы обеспечить надежность соединения на долгие годы.
Распространенное заблуждение состоит в том, что из-за более мягких алюминиевых проводников подходят только компрессионные соединители. Однако современные конструкции выигрывают от использования механических напорных соединителей с гальваническим покрытием, в результате чего компрессионные соединители становятся излишними для требований.
Еще один способ уменьшить потребность в более дорогих компрессионных соединителях и устранить трудоемкую установку при этом — обеспечить, чтобы клеммы автоматических выключателей в литом корпусе были покрыты алюминиевым сплавом с механическими установочными винтами, которые перечислены для использования с AI или медные проводники. Любые наконечники с маркировкой ALCU подходят для обоих металлов.
Замена медного провода алюминиевым повлияет на размер и количество. Увеличение общего размера производится на одно- или двухпроводные размеры. Несмотря на то, что алюминиевый провод физически больше, он несколько легче и маневреннее, чем эквивалентный медный проводник. Однако использование алюминиевых проводников приведет либо к большему размеру проводника, либо к большему количеству проводников. Это напрямую влияет на размер и пространство, необходимое для конструкций, в которых размещаются компоненты; вызывая последствия для тенденций дизайна, остающихся в соответствии с меньшими размерами. Естественно, увеличенный размер и необходимое пространство влияют на затраты и производственный процесс. Хотя для алюминиевых трансформаторов может потребоваться дополнительное пространство по сравнению с медными, фактическая стоимость металлов может сыграть решающую роль в окончательном решении о размере кабелепроводов и клемм.
AI vs Cu Затраты
Как и в случае с большинством других товаров, выяснилось, что решающим фактором при выборе покупателем продукции и оборудования является стоимость.
Стоимость меди и алюминия на товарном рынке колеблется. Поэтому действительно точное представление не всегда осуществимо. Независимо от этого, ссылки, сделанные в этом отчете, основаны на компонентах, используемых в распределительных трансформаторах и электрическом оборудовании.
Как упоминалось ранее, процент каждого металла, используемого в конструкции и изоляции распределительных трансформаторов, будет иметь прямое влияние на стоимость. Например, распределительная панель на 1200 А с нулевыми выключателями будет примерно на 25-50% меньше, чем панель с выключателями, так что здесь может быть достигнута мгновенная экономия. Однако процент цены шин несколько ниже, чем общая цена панелей. Добавьте к этому разницу в стоимости между панелями с шинами AI и Cu, и можно увидеть еще большую экономию около 7-8%.
В отличие от этого, если проводник составляет большой процент от общей сборки с шинопроводом, чем больше сила тока шинопровода, тем большую долю основного проводника составляет процент от общего оборудования.
Опять же, если говорить о компонентах, которые содержат металлы в общей конструкции, таких как панельные панели, можно увидеть огромные различия в стоимости. То же самое можно сказать и о распределительных щитах, которые часто могут иметь 25-30% надбавку за Cu по сравнению с AI.
Именно в самих трансформерах мы видим самые большие различия. Чтобы иметь медную версию трансформатора сухого типа, вы можете рассчитывать заплатить дополнительно на 45-100% больше, чем за алюминиевую версию.
Заполненные жидкостью трансформаторы снова показывают разницу в цене примерно на 10-15% для Cu-Cu и AL-AL. Однако этот процент снова падает при сравнении Cu-Cu с трансформатором с обмоткой Cu-Al.
В нынешнем виде все электрооборудование с алюминиевыми проводниками (разработанными и испытанными для работы на том же уровне, что и медные) оказывается более экономичным вариантом для конечного пользователя.
Преимущества и недостатки AI и Cu
Есть много положительных сторон полезности алюминия и меди, но вот некоторые из них, когда речь идет о нашей отрасли, когда компоненты рассматриваются как обмотки:
Преимущества обмоток AI
- Алюминий стоит намного меньше чем медь и, таким образом, приносит коммерческие преимущества.
- Алюминий имеет очень тонкий слой оксидов на поверхности, который предотвращает попадание воздуха и воды на металл, противодействуя коррозии.
- Несмотря на то, что проводимость меди выше, фунт за фунт алюминия оказывается почти в два раза эффективнее проводника.
- Алюминий более гибкий, чем медь, что облегчает намотку в производственных процессах.
- Более высокое удельное сопротивление алюминия обеспечивает более низкие потери на вихревые колебания в обмотках. Это снижает риск возникновения горячих точек.
Недостатки обмоток AI
- Алюминиевые соединения могут быть подвержены окислению в трансформаторах с литой изоляцией. Соединения должны проходить сквозь слой оксида алюминия, чтобы он оставался газонепроницаемым [LG2] [j3]. Алюминиевые обмотки
- больше, чем эквивалентная медная катушка, а это означает, что их поперечное сечение примерно в 1,8 раза больше, чем у меди, чтобы пропускать эквивалентную величину тока.
Преимущества медных обмоток
- Медь прочнее алюминия. Он меньше расширяется, но оба материала имеют одинаковый график обслуживания.
- Медь может выдерживать почти в два раза большую токовую нагрузку, чем алюминий, что делает их немного меньше по размеру, чем трансформаторы с алюминиевой обмоткой.
- В редких случаях трансформаторы с медной обмоткой могут быть дешевле в производстве, поскольку они меньше. Но это открыто для колебаний цен на медь.
- Меньший размер медных трансформаторов снижает стоимость магнитной стали, бака и используемого масла, но это не делает их более конкурентоспособными, чем их аналоги с алюминиевой обмоткой.
- Медь значительно дороже алюминия. Медь
- сложнее намотать на сердечник, чем более гибкий алюминий.
- Медь становится все более дефицитной, и большая часть поставок идет в Китай.
Wilson Power Experience
За более чем 70-летний опыт работы в отрасли компания Wilson Power Solutions добилась множества успехов и изменений. Это то, что сегодня лежит в основе инноваций компании, технического совершенства и специализированного обслуживания клиентов.
Переходы заложили сильное чувство социальной и экологической ответственности в бизнесе и, возможно, сделали компанию ценным и надежным партнером по энергетическим решениям для некоторых из крупнейших компаний Великобритании.
Обмотки распределительных трансформаторов
Исторически сложилось так, что обмотки распределительных трансформаторов, в частности, изготавливались из меди по коммерческим причинам, поскольку цены на медь были низкими, а проводимость материала делала его логичным выбором. Однако около 10 лет назад цены на медь значительно выросли из-за того, что Китай покупал большую часть мировых запасов меди для собственного внутреннего потребления, а это означало, что производители трансформаторов были вынуждены искать альтернативные материалы для обмотки.
С середины 1970-х годов производители экспериментировали с алюминием в качестве материала обмотки, но в то время между ним и медью не было существенной разницы в цене. Кроме того, в то время технология сварки усложняла приварку шины к концу обмотки для низковольтного соединения. С тех пор в технологии сварки были достигнуты значительные успехи, так что при роботизированной сварке производительность намного более стабильна, и поэтому соединение между шиной и самой обмоткой такое же надежное, как и при медной обмотке.
Теперь, когда технологические вопросы со сваркой решены, решение о том, какой материал обмотки использовать, является чисто коммерческим, так как производительность и надежность двух вариантов эквивалентны.
Поэтому мы решили изменить спецификацию наших стандартных распределительных трансформаторов с меди на алюминий. Wilson Power Solutions установили тысячи трансформаторов с алюминиевой обмоткой, и не было ни одного отказа, связанного с обмоткой.
Заключение
После анализа многих аспектов, связанных с дебатами ИИ и Cu, последние мысли должны касаться личного опыта, предпочтений и понимания. В то время как большинство людей понимают концепцию затрат и сильно зависят от нее, есть и другие аспекты, которые следует учитывать.
Традицию часто трудно прервать. В некоторых частях Великобритании у производителей может не быть опыта работы с алюминием, и поэтому они придерживаются того, что знают. Нерешительность изменить привычки на всю жизнь может быть причиной того, почему медь остается популярным выбором, несмотря на аналогичные преимущества алюминия.
С другой стороны, производители оборудования сделают то, что нужно заказчику. Если указанный клиент имеет ограниченные знания о преимуществах алюминия по сравнению с медью, он тоже будет на стороне того, к чему привык. Возможно, это связано с тем, что в спецификациях многих консультантов и конечных пользователей указано использование только медных проводников во всех их проектах. Скорее всего, эти спецификации не обновлялись десятилетиями, поэтому людей не учат и не информируют о других возможностях и решениях.
Как мы уже видели, между алюминием и медью много общего, и когда оборудование разработано в соответствии с новыми отраслевыми стандартами, его производительность почти одинакова. Это ключевая причина, по которой дизайнер должен знать как о металлах, так и об их характеристиках. Знание того, что алюминиевые компоненты будут весить меньше, чем медные, при тех же уровнях производительности, может быть решающим фактором, например, в общем процессе проектирования. Кроме того, они также должны знать, что при выборе алюминия будет разница в физических размерах.
Помимо принятия решений по дизайну и стоимости, важным фактором должна быть экология. Каждый металл добывается, перерабатывается и зависит от множества факторов. Выбор правильного продукта в нужное время для правильного продукта может иметь решающее значение для воздействия на нашу окружающую среду.
Все пункты данного документа должны учитываться всеми сторонами при принятии решения об использовании алюминия или меди в обмотках распределительных трансформаторов. Оба материала оправдают ожидания клиентов, если они разработаны в соответствии с отраслевыми стандартами и установлены правильно.
СКАЧАТЬ ТЕХНИЧЕСКИЙ ДОКУМЕНТ
Гальваническая совместимость алюминия и меди
Где мир собирается на
гальваническое покрытие, анодирование и отделка. Вопросы и ответы с 1989 г.
(——)
Я рассматриваю возможность установки алюминиевых крышек водосточных желобов на систему медных водосточных желобов. Есть узкая зона контакта. Есть ли лента, которую я могу использовать, чтобы эффективно разделить их?
Ричард Лор
Подрядчик — ДАЛЛАС
3 июня 2022 г.
А. Привет, Ричард. Чтобы блокировать эти гальванические токи, многого не требуется; черной изоленты будет более чем достаточно. Но я не знаю, какой клейкий скотч прослужит десятилетия при таком воздействии. Это может не быть большой проблемой, так как дождевая вода не очень хорошо проводит воду, и покрытия не будут хорошо видны. Поэтому, если лента застряла там, где она не будет выпадать и способствовать закупорке, это, вероятно, все, что вам нужно. Но «лента для пластин», которая немного тяжелее и доступна в разных цветах, может подойти.
Удачи и С уважением,
Тед Муни, ЧП RET
Стремление жить Алоха
Finishing.com — Пайн-Бич, Нью-Джерси
Тесно связанные исторические посты, сначала самые старые . ..
В. Мы хотели бы знать гальванический эффект, когда у нас есть болтовое соединение Алюминий -медь, может есть таблица опыта или данные расчетных значений.
Спасибо за помощь.
Гонсало Рамирес
— Мехико, Мексика
2001
A. Алюминий будет очень восприимчив к гальванической коррозии при контакте с медью, если предположить, что эти два металла также находятся в контакте с общим электролитом (например, водой с некоторым содержанием ионов). Почти любой текст или справочник по коррозии будет иметь гальваническую таблица серии. Чем дальше друг от друга расположены два металла или сплава на столе, тем быстрее будет коррозия менее благородного из двух, когда они соприкасаются.
Larry Hanke
Minneapolis, Minnesota
A. Дополнительное примечание: залужите медные болты или другие медные детали, это поможет остановить или замедлить гальваническую атаку.
Крис Снайдер,
, гальваностереотип, Шарлотта, Северная Каролина,
A. Также позаботьтесь о том, чтобы на медную шину было нанесено заводское серебряное покрытие. Это улучшит болтовые соединения за счет снижения сопротивления и предотвратит коррозию. Кроме того, поскольку он превращает красновато-черную медь в красивый равномерный серый цвет, он прекрасно сочетается с естественным цветом алюминия. Покрытия «Silver Flash» очень тонкие, поэтому дополнительные затраты составляют всего лишь несколько копеек в расчете на фут по сравнению с обычными шинами.
В. Карл Эриксон
— Рим, Нью-Йорк
В. Я также думаю о том, чтобы соединить медь и алюминий, на этот раз в антенной установке. Каждый комментарий выше я могу понять и понять, пока У. Карл Эриксон не о серебре.
Единственные гальванические таблицы, которые я могу найти, относятся к коррозии в морской воде, но они все же ранжируют металлы от наиболее анодных до наиболее катодных. Например: www.eaa1000.av.org/technicl/corrosion/galvanic.htm
На этой странице автор перечисляет некоторые правила проектирования, в том числе необходимость иметь низкое отношение C/A (следствие IV). Следовательно, олово/алюминий лучше, чем медь/алюминий. Но серебро находится в дальнем конце катодного спектра, и по этой логике соединение серебро/алюминий очень нежелательно. Другие источники говорят, что серебро/золото/графит очень благородны. Что это значит для коррозии бедных маленьких анодов?
Кроме того, электрическая проводимость для меня необязательна. Что лучше: конформное покрытие медной платы или анодирование алюминиевой части?
Марк Нельсон
— Мельбурн, Флорида
2001
A. Перейдите по этой ссылке www.corrosionsource.com/handbook/galv_series.htm, чтобы ознакомиться с серией гальванических материалов. При использовании стандартного водородного электрода разница между медью и алюминием составляет -0,50 В.
Несмотря на все ответы здесь. Коррозия алюминия/меди довольно сложна. Почему? Поскольку алюминий имеет оксид на поверхности, стабильность оксида определяет его характеристики. Гальванический ряд не всегда предсказывает реакцию в абсолютном выражении, поскольку нам нужно будет учитывать площадь двух металлов. Хлорид и медь могут вызвать точечную коррозию алюминия. Наконец, таблица скорости коррозии зависит от области. В Мексике уровень загрязнения самый высокий в мире. SO4, CO2, Cl-, F-2 легко образуют кислоты с влагой и вызывают коррозию. Атмосферная коррозия варьируется от места к месту.
Кам Дианатха
— Даллас, Техас
2004
В. Привет! Меня интересует эта тема, так как я собираюсь соединить медную трубу с алюминиевой частью (резьбовое соединение, ниппель на алюминии с крокс-гайкой для медной трубы или аналогичный). Вода, протекающая через систему, является чистой (питьевой). Есть ли проблема с этим соединением? Поможет ли мне вставить между ними отрезок трубы из ПВХ?
Все змеевики теплопередачи по всему миру изготовлены с алюминиевыми ребрами, механически прикрепленными к медной трубе, и все они очень хорошо работают в течение многих лет на крышах и в различных средах, без коррозии. Как они не ржавеют?
Крис Моана
— Окленд, Новая Зеландия
22 июня 2010 г.
В. Я думал о сборке солнечного коллектора, используя инструкции на сайте www.n3fjp.com/solar, но меня беспокоят медные трубки с алюминиевыми защелками. поглотители будут настраивать систему на преждевременный выход из строя? Или это маловероятно, поскольку между этими разнородными металлами не будет проходить жидкости?
Надеюсь получить ответ от кого-то, кто знает об этом.
Спасибо,
Кеннет Форрестер
— Ричмонд, Вирджиния, США
19 ноября 2012 г.
В. Могут ли другие разнородные металлы попасть в зону гальванической коррозии при наличии гальванической коррозии? Пример: когда алюминий и медь образуют узел гальванической коррозии, может ли растворимое железо попасть в этот узел?
Роберт Агирре
— Нейпервилл, Иллинойс, США
1 марта 2013 г.
A. Привет, Роберт. Ваше понимание явления может быть глубже моего, и я могу неправильно понять вопрос, но я бы сказал «нет».
Начнем с одного металла, не связанного ни с каким другим металлом. Он состоит из атомов с положительно заряженными ядрами (хорошо, «ядрами», мисс Крабэппл), которые окружены электронами, уравновешивающими заряды, и все в порядке. Затем, допустим, эти атомы подвергаются воздействию коррозионной среды (похититель электронов). Агрессивная среда крадет электрон. Теперь этот атом больше не атом, а положительно заряженный ион в поисках электрона; поэтому он растворяется в среде в поисках электрона, чтобы уравновесить его. Итак, что на самом деле вызывает коррозию, так это потеря электронов из металла.
Металлы обладают электропроводностью, т. е. электроны могут перемещаться по ним из одного места в другое так же, как по проводу. Таким образом, если два разных металла каким-либо образом механически соединены без электрического изолятора между ними, электроны могут проходить через них.
Теперь возьмите кусок двух разных металлов, соединенных вместе, и подвергните их воздействию агрессивной среды, которая крадет электроны. Гальваническая защита/коррозия происходит следующим образом: когда у более благородного металла (в данном случае у меди) коррозионный раствор украл у него электрон, он имеет большее сродство к электронам, чем неблагородный металл, и немедленно крадет электрон у неблагородный металл (в данном случае алюминий). В результате атом меди остается уравновешенным атомом металла, а атом алюминия терпит неудачу и растворяется в растворе.
С уважением,
Тед Муни, ЧП
Стремление жить Алоха
Finishing.com — Пайн-Бич, Нью-Джерси
В. Подрядчик прикрепил короткие куски меди 25 мм к алюминиевым угловым стойкам, сплющив один конец и зафиксировав его цинковыми болтами. Посты были по ошибке обрезаны одним из его оперативников. Затем медь уйдет в подоконник/пол и будет заполнена бетоном.
Стоит ли волноваться? Сам алюминиево-медный стык закрывается клипсой из ПВХ и подвергается воздействию только ИРЛАНДСКОГО влажного воздуха.
Патрик Маллин
— Ома Тайрон Ирландия
14 мая 2013 г.
A. Цинковое покрытие болтов исчезнет первым.
Khzem Vahaanwala
Saify Ind
Бангалор, штат Карнатака, Индия
Привет, Патрик. Фото мне бы точно помогло — извините, я заблудился 🙂
С уважением,
Тед Муни, ЧП
Стремление к жизни Aloha
Finishing.com — Пайн-Бич, Нью-Джерси
Совместимость медных заглушек с алюминиевыми вентиляционными трубами
Q. Моя ассоциация домовладельцев очень строга и требует меди для мигания и других воздействий. У меня, очевидно, есть алюминиевые вентиляционные трубы для моей сушилки и вытяжки. Если я поставлю медные колпачки на эти трубы, навлеку ли я на себя неприятности или это имеет значение?
Брайан Эллис
— Чесапик Вирджиния
12 мая 2014 г.
А. Привет, Брайан. Теоретически алюминий подвергается гальванической коррозии рядом с местом соединения с медью, когда он влажный. Но это не такое критическое применение, как в самолете, а дождевая вода не обладает высокой проводимостью. На практике я бы просто не беспокоился об этом.
С уважением,
Тед Муни, ЧП
Стремление жить Алоха
finish.com — Пайн-Бич, Нью-Джерси
В. У меня есть вопрос по этой теме. Мы изучаем использование меди в бытовых приборах. У меня есть толстая медная пластина (чистота 99,9%) и я ставлю на нее алюминиевую кастрюлю. Когда я нагрел пластину (газовое пламя ниже), мы получили чешуйчатое черное окисление на поверхности меди, где соприкасались два металла. Также потребовалось больше времени для закипания воды (по сравнению с обычной чугунной плитой). Однако медь должна иметь более высокую теплопроводность. Так как же он мог закипеть медленнее? Мы думаем, что между ними возникла гальваническая реакция, а черное окисление действовало как изолятор и замедляло передачу тепла. Это звучит правдоподобно? Можем ли мы нанести на медь покрытие или гальванопокрытие, чтобы предотвратить образование этого слоя окисления? Многие кастрюли и сковороды изготовлены из алюминия или анодированного алюминия, поэтому просто использование кастрюль из нержавеющей стали — недостаточно хорошее решение.
Ханс Венцель
— Фуллертон, Калифорния, США
16 июня 2014 г.
A. Привет, Ганс. Нет, мне это не кажется правдоподобным. Гальваническая коррозия включает два электрических пути: металлический путь, по которому могут течь электроны, и ионный путь (жидкость), по которому могут течь ионы. Если одного пути не существует (в данном случае жидкостного пути), я не думаю, что у вас может быть гальваническая коррозия.
Гальваническая коррозия, конечно, не единственный возможный вид коррозии.
С уважением,
Тед Муни, ЧП
Стремление жить Алоха
Finishing.com — Пайн-Бич, Нью-Джерси
В. Меня интересует эта тема, потому что я буду подключать две батарейки АА через перемычку из алюминиевой фольги (алюминиевой проводящей ленты 3M) — Как вы думаете, может ли в связи с этим возникнуть гальваническая коррозия? Будет всего 3 вольта.
Буду признателен за помощь
Карлос Вильянуэва
— Чиуауа, Мексика
12 августа 2014 г.
А. Привет, Карлос. Гальваническая коррозия обычно не является проблемой в благоприятной среде, в которой обычно находятся электронные устройства. Я не совсем знаком с этой проводящей лентой, но я считаю, что клей является проводящим, поскольку голый алюминий не будет должным образом служить контактной поверхностью. этот тип. Что происходит, когда батареи необходимо заменить, если один их конец заклеен скотчем? (Я думаю, что контакты на обоих концах батарей должны быть никелевыми или химически никелированными, а не алюминиевой лентой).
С уважением,
Тед Муни, ЧП
Стремление жить Алоха
Finishing. com — Пайн-Бич, Нью-Джерси
В. Я собираю аппарат для точечной сварки и подумываю об использовании алюминиевых стержней для крепления медных электродов. Очевидно, у этого есть потенциал для гальванической реакции, но он останется в моем гараже и не промокнет. Будет ли проблемой медленная гальваническая реакция? Повлияет ли это на проводимость медно-алюминиевого перехода? Я буду пропускать через него ток около 1000 ампер, поэтому важна хорошая проводимость.
Ли Рэтлифф
— МакКинни, Техас, США
15 августа 2014 г.
Состав «No-Ox-Id»
Партнерская ссылка
(ваши покупки делают возможным использование Finishing.com)
А. Привет, Ли. Возможно, вы правы в том, что гальваническая коррозия сама по себе не будет проблемой в сухой среде, но поверхность алюминия окисляется до пленки с высоким сопротивлением, и по этой причине алюминий без покрытия редко является удовлетворительным проводником. Если соединение собрано с компаундом «No-Ox-Id», то, вероятно, все будет в порядке.
С уважением,
Тед Муни, ЧП
Стремление жить Алоха
Finishing.com — Пайн-Бич, Нью-Джерси
В. Кажется, это противоречит гальванической коррозии, но если я поставлю кастрюлю Cu в посудомоечную машину со столовыми приборами из нержавеющей стали, все будет хорошо, но если я включите алюминиевую кастрюлю, медь выходит черной. Вы можете это объяснить?
Дэвид Денли
— Хьюстон, Техас, США
10 декабря 2014 г.
A. Привет, Дэвид. Я не уверен, что понимаю то, что вы описываете, но для гальванического воздействия требуется проводящая металлическая дорожка между двумя металлами. Если алюминиевая кастрюля не касается медной кастрюли и не касается столовых приборов, то гальванической коррозии не происходит. Если два из этих трех металлов соприкасаются, а не третий, то между ними может происходить гальваническое воздействие, но не между третьим.
Алюминиевые кастрюли нельзя мыть в посудомоечной машине. Обычные моющие средства сильно щелочны и легко разрушают алюминий.
С уважением,
Тед Муни, ЧП
Стремление жить Алоха
finish.com — Пайн-Бич, Нью-Джерси
В. Здравствуйте. Я хотел бы поставить солнечный медный «ионизатор» в джакузи на кедровых дровах. Я не хочу добавлять в воду химические вещества, такие как бром, хлор и т. д., которые будут меняться примерно раз в неделю. «Плита» представляет собой алюминиевый ящик, погруженный в пресную воду. Металлы не будут находиться в непосредственном контакте. Должен ли я беспокоиться о повреждении моей печи? Будет ли размещение жертвенного цинкового болта защищать алюминий? Спасибо!
Брюс Бэрд
— Уотертаун, Нью-Йорк, США
28 апреля 2015 г.
A. Привет, Брюс. Не может быть гальванической коррозии, если детали не соприкасаются, но это не обязательно означает, что медь и алюминий могут полностью противостоять коррозии. Цинковые аноды не защитят алюминий в пресной воде — вам понадобятся магниевые аноды.
Хотя я не совсем знаком с медными «ионизаторами», похоже, что они предназначены для добавления ионов меди в воду. Эта медь будет пытаться нанести покрытие на алюминий, и это может быть проблемой (я знаю, что медная пыль очень разъедает алюминий), но, надеюсь, магниевый анод защитит ее. Удачи.
С уважением,
Тед Муни, ЧП RET
Стремление к жизни Aloha
Finishing.com — Пайн-Бич, Нью-Джерси
установить мои новые охранники водосточных желобов, сделанные из «алюминиевого проката» наши наши медные водосточные желоба. У них также есть сетка из нержавеющей стали, но не думаю, что она будет соприкасаться. Компания сказала, что я могу нанести покрытие на алюминий, но это звучит как много дополнительной работы.
спасибо!!
Лулу Кукуэль
— Санта-Крус, Калифорния, США
13 ноября 2015 г.
А. Привет, Лулу. Предполагая, что вы не посыпаете крышу солью, не распыляете на нее средство от плесени или что-то еще, так что единственная влага — это дождевая вода, я сомневаюсь, что это будет проблемой. Гальваническая коррозия требует проводящей жидкости, а дождевая вода довольно непроводящая. Кроме того, защита водосточных желобов не является критически важным приложением.
С уважением,
Тед Муни, ЧП РЕТ
Стремление жить Алоха
finish.com — Пайн-Бич, Нью-Джерси
В. Здравствуйте,
Я изучаю последствия гальванической коррозии из-за медной стружки и пыли, проникающих в алюминиевые катушки из-за высокого давления при механической обработке. Я пытаюсь найти экономичные способы удаления медной пыли из машины (стали) перед введением алюминия.
Если это неприемлемое решение, не лучше ли покрыть алюминий защитным металлом, чтобы предотвратить появление точечных отверстий в катушке? Сильно ли это повлияет на теплопередачу змеевика? Если нет, то каким металлом посоветуете его покрыть?
Спасибо!
Ник
Ник Скотт
— Гренада, Миссисипи, США
2 декабря 2015 г.
А. Привет. Я не очень понимаю, что вы подразумеваете под «катушками» или о каком теплообмене вы говорите. Не допускать пыли, вероятно, лучшее решение, но вы можете покрыть катушки медью или никелем или даже покрыть их никелированием химическим способом.
С уважением,
Тед Муни, ЧП RET
Стремление жить Алоха
Finishing.com — Пайн-Бич, Нью-Джерси
Гальванизированные гвозди для каркаса и медный сайдинг
В. Здравствуйте, весь мой дом обшит медью и соединен между собой листами 4×2. Мы строим пристройку, и вместо того, чтобы удалять медь, подрядчик прибил каркас прямо к медным листам с помощью горячеоцинкованных гвоздей. Нужно ли мне беспокоиться о коррозии и поломке моего дополнения? Это такая масса меди вокруг обрамляющих гвоздей, что я не был уверен, как я к этому отношусь. Я вижу этот горячий гальв. в основном сталь с цинковым покрытием. Дайте мне знать, если фотография дома поможет
Бриттани Келли
— Рок-Хилл, Южная Каролина
8 сентября 2016 г.
A. Привет, Бриттани. Как домовладелец, я не ожидал, что удаление сайдинга займет много времени; и медный сайдинг имеет хорошую стоимость лома. Так что мне кажется немного странным оставить старый медный сайдинг на месте, а не снимать его. Но я не строитель, и я полагаю, что, возможно, он не счел практичным прикреплять теперь свободный конец сайдинга к дому, если он обрежет его вместо того, чтобы просто оставить прикрепленными целые листы.
Гальваническая коррозия является проблемой во влажной среде, поэтому, если бы вы сказали мне, что он разрезал листы и прибил края оцинкованными гвоздями, я бы, вероятно, ожидал сильного окрашивания шляпок гвоздей. Но в том, что теперь будет сухой внутренний каркас, я не думаю, что ожидаю коррозии гвоздей.
С уважением,
Тед Муни, ЧП RET
Стремление жить Алоха
finish.com — Пайн-Бич, Нью-Джерси
(Вы находитесь на 1-й странице этой темы) Следующая страница >
Вопрос, ответ или комментарий в ЭТОЙ теме -или- Начать НОВУЮ тему
Отказ от ответственности: с помощью этих страниц невозможно полностью диагностировать проблему отделки или опасность операции. Вся представленная информация предназначена для общего ознакомления и не является профессиональным мнением или политикой работодателя автора. Интернет в значительной степени анонимен и непроверен; некоторые имена могут быть вымышленными, а некоторые рекомендации могут быть вредными.
Если вы ищете продукт или услугу, связанную с отделкой металлов, пожалуйста, проверьте эти каталоги:
О компании/Контакты — Политика конфиденциальности — ©1995-2022 Finishing.com, Пайн-Бич, Нью-Джерси, США
Медная и алюминиевая шинопроводы — что лучше для вашего проекта?
Ведутся споры о том, какой материал лучше использовать для сборных шин — алюминий или медь. Оба материала успешно используются, но какой из них лучше? Или один лучше другого? Что лучше для вашего проекта?
Шинопроводы развивались за последние 50 лет. Эта эволюция позволила использовать шинопроводы, чтобы превзойти использование проводного распределения питания. Недавние инновации привели к смещению спроса с медных приложений на алюминиевые. Тенденция, кажется, состоит в том, чтобы двигаться вперед и назад от алюминия к меди.
Существует неправильное представление о ценности алюминия в производстве шинопроводов. Однако, несмотря на аргументы в пользу того, что медь является лучшим выбором, любой материал удовлетворяет спрос, если он изготовлен в соответствии с промышленными и экологическими стандартами и правильно установлен.
Давайте сравним медь с алюминием, чтобы вы могли принять обоснованное решение относительно вашего следующего применения шинопровода.
Медь
Медь является наиболее распространенным проводящим металлом, кроме серебра, и поэтому считается международным стандартом проводимости. Это один из старейших известных материалов, поэтому он использовался в приложениях, где существенными требованиями были пластичность и проводимость. Ранние экспериментаторы, такие как Бенджамин Франклин, использовали медь при проведении экспериментов с электричеством.
В 1913 году был принят Международный стандарт отожженной меди (IACS), чтобы можно было сравнивать проводимость других металлов с проводимостью меди. Согласно этому стандарту, чистая отожженная медь имеет 100-процентную проводимость. Поскольку технология обработки изменилась и улучшилась с момента создания стандарта, сегодняшняя технически чистая медь может иметь более высокое значение проводимости IACS.
Еще одним преимуществом использования меди является ее прочность на растяжение, а также тепловое расширение и теплопроводность. Медь устойчива к коррозии, вызванной большинством органических химических веществ. Зеленая патина, которая может образовываться после длительного воздействия атмосферы, представляет собой защитную поверхность, которая не меняет свойств меди.
Алюминий
Прочность алюминия зависит от используемых легирующих добавок. Он может быть очень мягким, а может иметь прочность, подобную мягкой стали. Электропроводность алюминия также зависит от сплава и состояния. Проводимость чистого алюминия составляет примерно 62 процента от проводимости меди.
В 1960-х и 1970-х годах особый сорт алюминия был популярен для использования в бытовой электропроводке. Однако низкое качество изготовления в сочетании с различиями в физических свойствах алюминия и меди создавало опасность возгорания. Промышленность отреагировала изменением свойств алюминиевых сплавов, чтобы они больше походили на свойства меди.
Алюминий может быть намного легче меди — на 70 процентов легче. Даже если требуется значительно больший алюминиевый компонент, полученный вес все равно будет меньше, чем у медной системы того же класса проводимости. Уменьшенный вес алюминия помогает сократить расходы в различных областях. Для алюминия требуется меньше опор для крепления шины; транспортные расходы на алюминий снижаются, и для установки алюминия требуется меньше людей.
Для алюминия требуется большая площадь поверхности для проводимости, чем для меди. Это означает, что алюминиевые компоненты больше. На самом деле настолько больше, что габаритные размеры могут ограничивать использование алюминия в определенных приложениях. Например, небольшие здания или устройства под полом могут быть предотвращены за счет огромного размера системы алюминиевых шин.
Сравнение меди и алюминия
Важно понимать, как сравниваются отдельные металлы, когда речь идет о таких факторах, как цена, электрические характеристики, экологическая устойчивость и возможность подключения. В зависимости от проекта эти факторы могут склонить чашу весов в сторону того или иного металла.
Характеристики
Когда дело доходит до электрических характеристик, медь выигрывает по сравнению с алюминием по объему. Медь имеет меньшие потери мощности, падение напряжения, электрическое сопротивление и большую емкость по сравнению с алюминиевым аналогом. Все это способствует эффективности шинопроводной системы.
Однако, если сравнивать по весу, алюминий более эффективен. Если размер не является проблемой, то алюминий является менее плотным и эффективным выбором.
Цена
Существует значительная разница в стоимости между медью и алюминием, причем цена на медь намного выше, чем на алюминий. На оба материала большое влияние оказывают политические и экономические факторы, а также потребительский спрос. Возникающая в результате волатильность цен может повлиять на точность оценки затрат на производство шин. В прошлом на алюминий меньше влияли внешние факторы, что позволяло устанавливать более стабильные и точные цены, но сейчас это не так.
Факторы окружающей среды
И медь, и алюминий являются металлами, пригодными для вторичной переработки. Однако на их экологическую устойчивость влияет то, как каждый из них перерабатывается и как они добываются.
Из двух металлов алюминий перерабатывается чаще всего. Приблизительно 75 процентов всего произведенного алюминия все еще используется. Медь немного отстает от этого показателя: 65 процентов все еще используются или доступны для использования.
Процесс переработки алюминия по сравнению с медью также имеет небольшое преимущество в пользу алюминия. Процесс переработки алюминия использует примерно 5 процентов энергии, необходимой для первоначального производства. Между тем, такое же количество меди использует 15 процентов энергии добычи и добычи в процессе переработки. Что это значит? Алюминий, возможно, является более экологически устойчивым из двух металлов.
Разъемы
Выбор использования алюминия означает, что используемые разъемы должны быть рассчитаны на алюминий. Те, что рассчитаны на алюминий, часто можно использовать с медью, но не всегда наоборот. Разъемы, рассчитанные на оба параметра, будут помечены для обозначения этого рейтинга. Если приложение требует пайки, медь легче паяется и поэтому предпочтительнее алюминия.
Текущие применения
Медь по-прежнему используется чаще, чем алюминий, для производства проводов, электронных кабелей и других изделий, требующих высокой проводимости. Он также чаще, чем алюминий, используется для проводников в производстве и распределении электроэнергии, а также в автомобильной промышленности.
Алюминий чаще используется, когда важны легкие свойства металла. В самолетах обычно используется алюминий, как и в воздушных линиях электропередачи.
Большие коаксиальные кабели могут использовать преимущества обоих свойств. Как? Они могут быть изготовлены из алюминиевой проволоки, покрытой медью, что обеспечивает преимущества проводимости меди в сочетании с легкими свойствами алюминия.
Заключительные мысли
Споры между медью и алюминием для использования в шинопроводах продолжаются. Оба металла обладают свойствами, полезными для применения. Медь обычно имеет более высокую проводимость, а алюминий легче и дешевле.
Казалось бы, любой металл подходит для использования с шинами. Тогда возникает вопрос, какие свойства выгодны для конкретного проекта.
Факторы, влияющие на выбор медного или алюминиевого проводника
Факторы, которые влияют на выбор медного или алюминиевого проводникаФактор | Медная | Алюминиевый1027 Более высокая проводимость (А/мм2) | 60% проводимости меди (А/мм2) | | |
2 | Изгиб — площадь сечения и, таким образом, их легче сгибать и формировать при соединении и концевой заделке кабелей. | Возможна меньшая площадь поверхности кабеля, поэтому кабель становится более гибким | Большая площадь поверхности кабеля приводит к меньшей гибкости кабеля | ||
3 | Хрупкий Медь менее хрупкая, чем алюминий. Это особенно очевидно при использовании 3-жильных кабелей, где требуется манипуляция с жилами для правильной фазировки и т. д. Чем больше размер жилы кабеля, тем сложнее придать форму и согнуть жилы, сохраняя при этом правильные электрические зазоры в кабельных муфтах. отсеки. | Высокопластичный, поэтому менее хрупкий | Менее пластичный, поэтому более хрупкий | ||
4 | Cost | More expensive | Less expensive | ||
5 | Weight | Heavier | 50% lighter | ||
6 | Cold Flow Aluminum exhibits a свойство, известное как «холодная текучесть», при котором алюминий имеет тенденцию вытекать из компрессионного соединения, вызывая ослабление соединения, которое может перегреться. Наряду с новыми технологиями установки и оконечными устройствами, для правильной заделки по-прежнему требуется обученный компетентный электрик. Медь гораздо более снисходительна. | Свойства текучести в холодном состоянии | 6-кратный эффект текучести в холодном состоянии | ||
7 | Коррозия Поскольку алюминий подвержен коррозии быстрее, чем медь, каждое действие по установке или ремонту требует внимания со стороны фуганка для удаления любого оксидного слоя, который по определению вызовет проблемы из-за изолирующих свойств оксидного слоя. | Менее склонны к окислению Медь не реагирует с водой | Более склонны к окислению на воздухе, что приводит к локальному нагреву в местах контакта (оксиды обладают плохой проводимостью) | ||
8 | . Усталостная прочность Медные проводники могут выдерживать большие амплитуды вибрации и намного дольше, чем алюминиевые проводники, без образования трещин или поломок. Усталость возникает, когда материал подвергается повторяющимся нагрузкам и разгрузкам. Если напряжения превышают определенный порог и количество повторений достаточно велико, начинают образовываться микроскопические трещины. Постепенно трещина может достичь критического размера, а затем внезапно распространиться, что приведет к разрушению. Усталостная прочность определяется как значение напряжения, при котором происходит разрушение после заданного числа циклов. Это сравнительные значения усталостной прочности для меди с высокой проводимостью и низколегированного алюминия соответственно: Другой областью применения, в которой играет роль усталостная прочность, являются воздушные линии электропередачи. За счет ветрового возбуждения электрические проводники испытывают так называемые эоловые колебания в диапазоне от 5 до 50 Гц. | Отожженный Усталостная прочность (Н/мм²) = 62No. циклов х 106 = 300Усталостная прочность половинной твердости (Н/мм²) = 115Нет. циклов x 106 = 300 | Отожженная Усталостная прочность (Н/мм²) = 20No. циклов х 106 = 50Усталостная прочность половинной твердости (Н/мм²) = 45Нет. циклов x 106 = 50 | ||
10 | Нагрев от короткого замыкания | Медные проводники сохраняют достаточную механическую прочность, чтобы выдерживать большие электромагнитные силы во время коротких замыканий, несмотря на интенсивный нагрев | |||
11 | Предел текучести | Медные проводники могут выдерживать более высокие усилия натяжения, чем алюминиевые проводники, без образования шейки или разрыва. когда длинные отрезки кабелей с алюминиевыми жилами протягиваются через защитную оболочку и подвергаются высоким тянущим усилиям, они могут растягиваться и «скручиваться», снижая допустимую токовую нагрузку кабелей, что может привести к опасному перегреву. В экстремальных случаях механическая протяжка алюминиевых проводов по длинным или разнонаправленным трассам может даже привести к непоправимому физическому повреждению. Прочность на растяжение после отжига = 50-60 Н/мм20,2% Испытательное напряжение после отжига (Н/мм2) = 20-30 | |||
12 | Weight for same conductivity (Comparative) | 100% | 54% | ||
13 | Cross section for same conductivity (Comparative) | 100% | 156% | ||
14 | Зазубрины, царапины, незначительные повреждения | Лучше | Хуже Если алюминиевые проводники подвержены зазубринам, царапинам или «звону», эти дефекты могут привести к «усталостному разрушению» при воздействии движений из-за многократного расширения и сжатия или вибрации. Значительно более высокая скорость теплового расширения алюминия по сравнению с медью при воздействии термоциклирования из-за изменений нагрузки может создать достаточное движение, так что незначительные дефекты в алюминиевом проводнике могут превратиться в области с высоким сопротивлением, вызывая точки перегрева или даже поломку проводника. . | ||
15 | Подготовка заделки | Меньше работы | Больше работы Понятно, что, хотя эффективная заделка может быть выполнена в алюминиевых проводниках, требуемый уровень квалификации также выше, если проблемы, связанные с разнородными металлами, гальванической коррозией, разрушением под напряжением и следует избегать сползания. Эти дополнительные навыки и усилия, необходимые для надежной заделки алюминиевых проводников, влекут за собой надбавку к стоимости. Еще одним фактором, который следует учитывать при воздействии на проводник атмосферы, является образование поверхностных загрязнений. Оксиды, хлориды и сульфиды основного металла проводника являются обычным явлением, когда проводник подвергается воздействию атмосферы на концах. Принципиальное различие состоит в том, что оксиды алюминия являются эффективными электрическими изоляторами, тогда как оксиды меди, хотя и не обладают такой проводимостью, как медь, остаются проводящими при образовании. Ключевое отличие заключается в том, что алюминиевые проводники требуют подготовки поверхности для удаления этих оксидов (обычно с помощью механических средств, таких как проволочная щетка) непосредственно перед любой дальнейшей попыткой заделки, а также требуют постоянной защиты с помощью контактных составов, исключающих доступ воздуха (а также влага). | ||
16 | поперечные сечения | Низкие поперечные сечения, такие как от 0,5 до 10 мм | Алюминий, имеющийся только в номинальных областях поперечного сечения 10 мм2 и выше | ||
17 | 41027 | ||||
17 | 41027 | ||||
17 | 41027 | ||||
17 | 41027 | ||||
17 | 41027 | ||||
17 | Коэффициенты линейного расширения Медь = 17·10E-6 | Коэффициент теплового расширения алюминия на 35% больше, чем у меди. |
