Цветовая маркировка резисторов

РЕЗИСТОРЫ | Маркировка резисторов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КАК УЗНАТЬ СОПРОТИВЛЕНИЕ РЕЗИСТОРА. РАЗБИРАЕМ МАРКИРОВКУ [РадиолюбительTV 73]

Цветовая маркировка резисторов, калькулятор резисторов онлайн

В случае если размер резистора мал и кольца заполняют равномерно всю поверхность резистора, то первую полосу делают несколько шире, чем все остальные. Четыре цветных кольца — наиболее распространенная маркировка. Первые две полосы формируют двухзначное число сопротивления, третья полоса определяет множитель.

Четвертая полоса сообщает о допустимом отклонении сопротивления в большую или меньшую сторону от номинала. Имеем резистор с цветными полосками: красный , черный, коричневый , золотистый. Постоянные резисторы с пятью цветными полосками тоже не редкость. Определение сопротивления аналогично, как и с четырьмя полосами. Первые три полоски определяют трехзначное число сопротивления, а четвертая является общим множителем.

Пятая полоса в этом случае служит обозначением отклонения в значении сопротивления. На резисторе есть полосы: красный , желтый , черный, оранжевый , золотистый. Получать уведомления по электронной почте об ответе на свой комментарий. Онлайн калькулятор. Отправить сообщение об ошибке. Похожие записи: Программа Color and Code — цветовая маркировка радиодеталей.

Добавить комментарий Отменить ответ Ваш электронный адрес не будет опубликован.

Калькулятор цветовой маркировки резисторов

Электрические сети требуют присутствия сопротивления, поэтому в них устанавливаются пассивные элементы в виде резисторов. И когда встает вопрос — маркировка сопротивлений — это напрямую связано с маркировкой резисторов. Ведь определить данный параметр этого элемента, не имея под рукой мультиметр, просто невозможно. Поэтому и были приняты стандарты маркировки. Их две: числовая и цветовая.

Калькулятор цветовой маркировки резисторов поможет расшифровать по цветным кольцам на резисторе его номинал и допуск.

Онлайн-калькулятор номиналов резисторов

Из за миниатюрных размеров маломощных резисторов и для облегчения читаемости была введена цветная маркировка резисторов, нанесенная на них в виде 3, 4 или 5 полос колец. Для использования калькулятора, резистор необходимо положить таким образом, чтобы ближайшая к выводу резистора полоса располагаласть слева или расположить слева самую широкую полосу, которая при определения номинала всегда является первой. Номинал сопротивления всегда определяется по первым трем полосам. Первые две полосы маркировки — это цифры, а третья — множитель. Четвертое кольцо показывает допустимую погрешность точности сопротивления от номинального значения резистора. Для определения номинала резистора при помощи нашего онлайн-калькулятора, необходимо выбрать цвета всех колец — программа автоматически определит и покажет номинал. Представляем простой и удобный калькулятор сопротивлений SMD резисторов. Чтобы узнать номинал своего резистора, введите его код в черное поле:. Наш калькулятор позволяет определять сопротивление SMD резисторов, маркированных по стандарту EIA, по которому на корпус наносится 3 или 4 цифры, либо 2 цифры и 1 буква. При использовании маркировки с тремя или четырьмя цифрами, первые 2 или 3 из которых обозначают количественное значение сопротивления резистора, а последняя — показатель множителя.

Цветная маркировка резисторов

Представляю Вашему вниманию радиолюбительский онлайн калькулятор цветовой маркировки резисторов. Калькулятор может рассчитывать номиналы сопротивлений в соответствии с маркировкой на четыре или пять колец.

Цветовая маркировка резисторов. Онлайн калькулятор

Ни одно современное электронное устройство не может обойтись без использования в схемах резисторов. Причём зачастую это не одна или две детали, а десятки и даже тысячи. Но чтобы вместить такое количество в небольшие и удобные корпусы, делать их приходится миниатюрными. А это вызывает неудобство маркирования. В связи с этим была введена цветовая маркировка резисторов, что позволяет безошибочно определить параметры детали даже непрофессионалу.

Цветовая маркировка резисторов

В статье рассматриваются общие вопросы, связанные с проектированием систем электропитания авиационного электронного оборудования. Альтернативой стандартным серийно выпускаемым графическим ЖК-модулям является использование более дешевых и надежных заказных сегментных ЖКИ. Обзор вариантов использования мощных светодиодов, включая различные схемы управления их световым потоком. Обзор датчиков для измерения параметров движения. Часть 1 — Инерциальные датчики средней точности. Принцип работы, внутренняя структура, типовые схемы включения, рекомендации к применению. Конструктивные особенности, базовые схемотехнические решения и особенности эксплуатации.

РЕЗИСТОРЫ | Маркировка резисторов

Главная О сайте BEAM-робототехника BEAM-роботы Искусственная жизнь BEAM-философия Технологии и устройство Робототехника для начинающих Как сделать первого робота Несколько увлекательных экспериментов с первым самодельным роботом Основы Электроника для начинающих Электронные компонеты Резистор Конденсатор Диод Транзистор Светодиод Фототранзистор Основы электроники Алгебра логики Логическое сложение Логическое умножение Логическое отрицание Законы алгебры логики Логические элементы Логические микросхемы Схемы роботов Разработка схем роботов Математические методы Основы схемотехники Схема робота, ищущего свет Схема робота, избегающего препятствия Технологии Платформы Макетирование Монтаж BEAM-роботов Как сделать робота Как сделать простейшего робота в домашних условиях Как сделать простого робота на одной микросхеме Как создать робота с логической схемой Создание робота для поиска света с элементами логики Робот своими руками, избегающий препятствия Самодельный рисующий робот.

Основы Цветовая маркировка резисторов Онлайн-калькулятор цветной маркировки резисторов. Предлагаемая онлайн-программа позволяет быстро и удобно определить номинал резистора по цветовой маркировке, а также найти последовательность цветовых колец по введенному номиналу.

Резисторы, в особенности малой мощности — довольно мелкие детали, резистор мощностью 0,Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали цифровой номинал сложно, и для них применяют маркировку цветными полосами. Калькулятор позволяет рассчитывать сопротивление и допуск сопротивления резисторов с цветовой маркировкой в виде 4 или 5 цветных колец. Резистор необходимо расположить так, чтобы кольца были сдвинуты к левому краю или широкая полоса была бы слева. Вход с паролем и Регистрация. Мой регион: Россия.

С появлением радиоэлектронной и микропроцессорной техники ни одна сложная схема не обходится без участия резисторов.

Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы. Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров — нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше. Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала. Наполненные советской электроникой старые телевизоры и радиоприемники в своем составе имели, как правило, стандартные сопротивления коричневого или зеленого цветов с буквенной маркировкой. В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но при этом собиралась из тех же деталей, что и военная техника. Такие резисторы отличались друг от друга по габаритам — чем больше элемент, тем большее сопротивление.

Расчет номинала резистора по цветовому коду: укажите количество цветных полос и выберите цвет каждой из них меню выбора цвета находится под каждой полоской. Полоски маркировки на изображении резистора будут окрашены соответствующим образом. Таким образом можно узнать, возможно ли чтение цветового кода в обратном направлении справа — налево.

Цветовая маркировка резисторов — DataSheet

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения

Кодированное обозначение номинальных сопротивлений резисторов состоит из трёх или четырёх знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (табл. 1).

Таблица 1

Сопротивление		Допуск		Примеры обозначения
Множитель	Код	Допуск, %	Код	Полное обозначение	Код
1	K(E)	±0,1	В(Ж)	3,9 Ом±5%	3R9J
1	K(E)	±0,25	С(У)	215 Ом±2%	215RG
10³	К(К)	±0,5	D(Д)	1 кОм±5%	1KOJ
10³	К(К)	±1	F(P)	12,4 кОМ±1%	12К4F
10⁶	М(М)	±2	G(Л)	10 кОм±5%	10KJ
10⁶	М(М)	±5	J(И)	100 кОм±5	М10J
10⁹	G(Г)	±10	К(С)	2,2 МОм±10%	2М2К
10⁹	G(Г)	±20	М(В)	6,8 ГОм±20%	6G8M
10¹²	T(T)	±30	N(Ф)	1 ТОм±20%	1ТОМ

Примечание: В скобках указано старое обозначение.

Цветовая маркировка наносится в виде четырёх или пяти цветных колец. Каждому цвету соответствует определённое цифровое значение (табл. 2). У резисторов с четырмя цветными кольцами первое и второе кольца обозначают величину сопротивления в омах, третье кольцо — множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.

Цветовая маркировка номинального сопротивления и допуска отечественных резисторов.

Рис. 1
Маркировка отечественных резисторов.

Таблица 2

Цвет знака	Номинальное сопротивление, Ом				Допуск, %	ТКС [ppm/^°C]
Цвет знака	Первая цифра	Вторая цифра	Третья цифра	Множитель	Допуск, %	ТКС [ppm/^°C]
Серебристый				10^-2	±10
Золотистый				10^-1	±5
Черный		0	0	1
Коричневый	1	1	1	10	±1	100
Красный	2	2	2	10²	±2	50
Оранжевый	3	3	3	10³		15
Желтый	4	4	4	10⁴		25
Зеленый	5	5	5	10⁵	0,5
Голубой	6	6	6	10⁶	±0,25	10
Фиолетовый	7	7	7	10⁷	±0,1	5
Серый	8	8	8	10⁸	±0,05
Белый	9	9	9	10⁹		1

Цветовая маркировка фирмы «PHILIPS»

Маркировка осуществляется 4,5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно. Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.

Рис. 2
Цветовая маркировка фирмы «PHILIPS»

Таблица 3

Цвет знака	Номинальное сопротивление, Ом				Допуск, %	ТКС [ppm/^°C]
Цвет знака	Первая цифра	Вторая цифра	Третья цифра	Множитель	Допуск, %	ТКС [ppm/^°C]
Серебристый				10^-2	±10
Золотистый				10^-1	±5
Черный		0	0	1
Коричневый	1	1	1	10	±1	100
Красный	2	2	2	10²	±2	50
Оранжевый	3	3	3	10³		15
Желтый	4	4	4	10⁴		25
Зеленый	5	5	5	10⁵	0,5
Голубой	6	6	6	10⁶	±0,25
Фиолетовый	7	7	7	10⁷	±0,1
Серый	8	8	8	10⁸
Белый	9	9	9

Нестандартная цветовая маркировка

Помимо стандартной цветовой маркировки многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка применяется для отличия, например, резисторов,изготовленных по стандартам MIL,от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.

Рис. 4
Нестандартная цветовая маркировка.

Кодовая маркировка отечественных резисторов

В соответствии с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС первые 3 или 4 символа несут информацию о номинале резистора, определяемом по базовому значению из рядов ЕЗ…Е192, и множителе. Последний символ несет информацию о допуске, т.е. классе точности резистора. Требования ГОСТ и IEC практически совпадают с еще одним стандартом BS1852 (British Standart).

Рис. 5
Кодовая маркировка.

Помимо строки, определяющей номинал и допуск резистора, может наносится дополнительная информация о типе резистора, его номинальной мощности и дате выпуска.

Например:

Рис. 6
Дополнительная информация о типе резистора.

Перемычки и резисторы с «нулевым» сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с «нулевым» сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0,005…0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код «000» (возможно «0»).

Рис. 7
Перемычки и резисторы с нулевым сопротивлением.

Кодовая маркировка прецинзионных высокостабильных резисторов фирмы «PANASONIC»

Рис. 8
Кодовая маркировка фирмы «PANASONIC»

Кодовая маркировка фирмы «PHILIPS»

Фирма «PHILIPS»кодирует номинал резисторов в соответствии с общепринятыми стандартами, т.е первые две или три цифры указывают номиналв Ом, а последняя — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4 символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7,8 и 9 в последнем символе.

Буква R выполняет роль десятичной запятой или, она стоит в конце, указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero-Ohm).

Таблица 4

Последний символ	Номинал резистора
1	100…976 Ом
2	1…9,76 кОм
3	10…97,6 кОм
4	100…976 кОм
5	1…9,76 МОм
6	10…68 МОм
7	0,1…0,976 Ом
8	1…9,76 Ом
9	10. ..97,6 Ом
0	0 Ом
R	1…91 Ом

Рис. 9
Кодовая маркировка фирмы «PHILIPS»

Таким образом, если на резисторе вы увидите код 107 — это не 10 с семью нулями (100 МОм). а всего лишь 0,1 Ом.

Кодовая маркировка фирмы «BOURNS»

Рис. 10
А.Маркировка 3 цифрами

Первые две цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.

Рис. 11
В.Маркировка 4 цифрами

Первые три цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль десятичной запятой.

Рис. 12
С.Маркировка 3 символами

Первые два символа — цифры, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний символ — буква, указывающая значение множителя: S=10^-2; R=10^-1; А=1; В= 10; С=10²; D=10³; Е=10⁴; F=10⁵. Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.

Таблица 5

Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

Примечание: Маркировки А и В — стандартные, маркировка С — внутрифирменная.

Цветовая кодировка резисторов 5 полос. Цветовая маркировка резисторов. Пример выбора номинала резистора по стандартной цветовой маркировке

Если с буквенными обозначениями в большинстве случаев можно разобраться без вспомогательных материалов, то с цветовой маркировкой достаточно сложно. Она представляет собой набор полосок или колец (фактически наносится по всей окружности корпуса элемента) разных цветов. Каждая из них несет в себе определенную информацию, например цифры, множитель, допуск. Они отличаются по цвету и каждый из них несет в себе определенную численную информацию.

Различают в зависимости от номинала и допуска по точности варианты цветовой маркировки, состоящие из разного количества меток, рассмотрим их подробнее. Узнать, как расшифровывается цветовая маркировка резисторов вы можете, используя наш онлайн калькулятор:

Коричневый

Оранжевый

Фиолетовый

Серебряный

Отсутствует

± 20% 10% 5% 2% 1% 0.5% 0.25% 0.1%

Помимо этого для расшифровки может быть использована таблица:

Маркировка из 3 полос говорит о том, что у резистора класс точности равен 20%, далее первая и вторая полосы – цифры, а третья – это множитель.

Внимание! Серебристые и золотые цвета не могут выступать в качестве цифр, обычно только в роли допуска и множителя. Это поможет найти левую и правую сторону резистора, чтобы правильно определить номинал. Не у всех резисторов первое кольцо сдвинуто в одну из сторон. Использование онлайн калькулятора поможет автоматизировать и ускорить процесс определения номинала резистора по цвету, вам остаётся лишь подобрать нужный по мощности для конкретной задачи.

Согласно таблице по цвету определяют числа и множители.

4 полосная маркировка используется для обозначения резисторов с классом допуска 5-10%, он зашифрован в 4 полосе, три первых аналогично предыдущему.
5 полос содержат больше информации о номинале, здесь первые 3 — это числа, 4 — множитель, а 5 — допуск.
К цветовой маркировке резисторов из 6 полос добавлен еще и температурный коэффициент, который характеризует степень изменения сопротивления к изменению температуры.

Стоит отметить, что наш калькулятор позволяет определить онлайн маркировки наиболее распространенных видов резисторов на 4 и 5 полос. 3-полосную вы легко можете определить по таблице, приведенной выше, а 6-полосные варианты встречаются очень редко.

Чтобы определить номинал вам нужно пройти три шага:

Посмотреть на резистор и найти, откуда у него начинается маркировка.
Ввести данные в онлайн калькулятор и указать класс точности.
Если у вас возникли сомнения можете повторно ввести данные, но в обратной последовательности, возможно вы посмотрели на компонент не с правильной стороны.

Нравится(0 ) Не нравится(0 )

Некоторые иностранные производители (хоть это и редкость) применяют собственную, нестандартную цветовую маркировку резисторов . В этом случае придется смотреть правила цветовой маркировки у конкретной фирмы.

Возможности декодера:

Если по цветовой маркировке необходимо узнать сопротивление резистора, необходимо выполнить следующие действия: указать количество цветных полос, затем выбрать цвет каждой из них (под каждой полоской на изображении резистора расположено выпадающее меню). Под изображением резистора результат будет выведен в виде X*10 Y Ом (цифры располагаются каждая под своей полоской), а в поле результата (слева от кнопки «Реверс») уже в обычном виде (Ом, кОм, МОм).

Если необходимо узнать, каким цветовым кодом маркируется резистор заданного номинала, необходимо ввести значение в поле результата (слева от кнопки «Реверс») в виде целого числа или дробного (разделитель- точка). Затем выбрать диапазон (Ом, кОм, МОм…). Цвет полос будет пересчитан в соответствии с введенным значением. Приоритет у сопротивлений с допуском 5% (маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то выводится маркировка 1% резисторов, ну а если и таких не выпускают, то 0.5%. Так, например, если задать расчет для 10 кОм, то по умолчанию будет выведена маркировка для 10 кОм ± 5% (4 полоски). Чтобы узнать, какой цветовой код будет у 1% резистора, нужно задать отклонение в поле результата. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10 кОм ±1 %.

Справа выводится таблица со стандартными значениями сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до значений, ближайших к тому, что в данный момент задано цветовой маркировкой. Если такие значения есть, эта строка окрашивается в зеленый цвет, если таких значений нет, в желтый цвет окрашиваются строки с ближайшим большим и ближайшим меньшим значением. Если кликнуть по значению в таблице, то маркировка резистора будет пересчитана соответственно. Причем порядок сопротивления останется тот же, что и был. Если, например изначально была 4-полосная маркировка
для 10 кОм ± 5% (значение 100 из стандартного ряда Е24), и вы кликните по значению 101 из ряда Е192 в таблице, то будет рассчитана 5-полосная цветовая маркировка для резистора
10.1 кОм ±0. 5%

Над каждой цветовой полоской на резисторе располагаются кнопки «+» и «-«. Клик по ним приводит к тому, что цифровой эквивалент этой полоски (и цвет, конечно, тоже) изменяется на 1 шаг (на единицу для полосок с 1 по 4 или до ближайшего большего или меньшего для полосок, отвечающих за отклонения и ТКС)

Первая полоска цветовой маркировки обычно находится ближе к краю, но, если цветовых полос более 4-х, бывает сложно определить, какая из двух крайних первая, и хоть ее в этом случае делают толще, это не всегда помогает. Рекомендую в сомнительных случаях проверить, возможна ли обратная последовательность с помощью кнопки » Реверс «. Программа расшифровки построит зеркальное отображение полосок и соответствующее ей значение сопротивления. Если такая комбинация невозможна, программа выдаст сообщение, какая именно цветная полоска не соответствует правилам цветовой маркировки резисторов. Также программа выдаст сообщение, если допуск, соответствующий выбранной цветовой маркировки не соответствует значениям допуска соответствующего стандартного ряда. Например, сопротивление 4.07 кОм может принадлежать исключительно прецизионному ряду Е192. И если цвет 5-й полоски будет выбран золотистый (что соответствует допуску 5%), то это явная ошибка, о чем будет выдано сообщение. Еще есть дополнительная возможность вывести таблицу с ближайшими возможными номиналами к значению, заданному цветовой маркировкой резистора. Будут выведены значения от ближайшего меньшего до ближайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом же диапазоне. Полезно при разработке новой схемы при выборе номинала резистора.

Цветовая маркировка резисторов — числовые значения цветов в зависимости от расположения.

Цветовая маркировка резисторов. Общие сведения.

Цветовая маркировка резисторов обычно наносится в виде 3-х, 4-х, 5-ти, а иногда и 6 колец. В ней с помощью цвета закодирован номинал сопротивления резистора, допустимое отклонение (точность), а также может быть обозначен ТКС (изменение сопротивления резистора от температуры — важный параметр в прецизионных применениях). На первый взгляд, цветовая маркировка резисторов сложна в распознавании, так как в памяти приходится держать таблицу цветов. Но зато такой способ позволяет в любом случае прочитать номинал резистора, впаянного в плату. Кроме того, можно разобрать сопротивление выводного резистора в самом мелком габарите (0.062Вт), на корпусе которого просто не поместилась бы цифро-буквенная маркировка. Стоит отметить и то, что цветовая маркировка резисторов технологичней в производстве. В конечном счете, цветовая маркировка резисторов удобна как производителям, так и потребителям. Самый же большой недостаток цветной маркировки резисторов, на мой взгляд — сложность в различении таких цветов, как серый и серебристый, желтый и золотистый, а иногда сложно бывает различить при определенном освещении черный, коричневый и фиолетовый. Также и интенсивность оттенков тоже может быть разная в зависимости от возраста, температурных режимов, которые перенес резистор, да и производитель, наверное, колору может недосыпать. Есть и еще один недостаток: иногда производители так наносят маркировку, что просто невозможно понять, где первая полоска, а где последняя. В этом случае, если это, конечно, не цветовой аналог слова «шалаш» (хоть по-нашему читай, хоть по-арабски справа-налево…) результат будет совершенно разный. Упростить ситуацию со неоднозначным прочтением цветовой маркировки резисторов поможет программа, заложенная в этой странице. При клике по кнопке «Реверс» цветовая маркировка, набранная ранее переворачивается зеркально. В половине случаев этот код будет недопустимым (например, первым элементом цветовой маркировки не может быть серебристая полоска), а в других просто ускорится процесс дешифрования и проще будет сравнить два результата, чтобы выбрать более подходящий. Например, в обычной непрецизионной схеме вряд ли поставят резистор с точностью 0.5%, так как он дороже, а никто из производителей не будет раздувать стоимость без надобности.

Цветовая маркировка резисторов. Назначение полос.

1-я полоса цветовой маркировки резисторов может означать только цифру, не может быть нулем (т.е., иметь черный цвет)

2-я полоса цветовой маркировки резисторов тоже означает только цифру

3-е кольцо в цветовой маркировке резистора обозначает цифру, если полосок 5, или множитель к первым двум, если полосок 4.

4-е кольцо обозначает множитель к первым трем, если полосок 5, или точность, если цветных колец 4

5-я полоса цветовой маркировки резистора , если она есть, указывает на точность резистора

6-я цветная полоса маркировки, опять же, если есть, обозначает ТКС (температурный коэффициент сопротивления)

Принципы цветовой маркировки резисторов , описанные здесь, с таким же успехом применимы также для конденсаторов и дросселей с той лишь разницей, что получившееся число будет означать не Омы, а пикофарады для конденсаторов и микрогенри для дросселей. Есть, правда, еще и отличия в маркировке точности.

Цветовая маркировка резисторов — цвет и цифру соединяет рифма.

Всем известно двустишие «Каждый охотник желает знать, где сидит фазан», раскладывающее цвета радуги. Способностей выдумать такое не хватило, но если выговорить в определенном ритме «Че-Ка-Ка, О-Жэ-Зэ, Сэ-эФ-эС-Бэ», то становится не хуже, чем стихотворение из «Алисы в стране чудес» («хрюкотали зелюки, как мюмзики в мове…») и легко запоминается. Остается сопоставить это с цветами по начальным буквам «черный-коричневый-красный, оранжевый-желтый-зеленый, синий-фиолетовый-серый-белый» и последовательным цифровым рядом «0,1,2,3,4,5,6,7,8,9», — и цифры в цветовой маркировке резисторов всегда сможете раскодировать. Правда, для цветной полоски, обозначающую степень, необходимо еще запомнить «серебристый — золотистый» со значениями -2, -1, иначе резисторы с сопротивлением в единицы и доли Ома перестанут существовать. Ну а если Вы хотите запомнить, как в цветовой маркировке резисторов
5. Цветовая маркировка резисторов на сайте Чип и Дип Ссылка
6. Калькулятор цветовой маркировки на сайте Hamradio

Примечания

1. Общие положения. В соответствии с ГОСТ 28883-90 и международным стандартом, сопротивление резисторов маркируется в виде цветных полос. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. Шестая полоска на резистора показывает температурный коэффициент сопротивления (ТКС).

2. Цветовая маркировка резисторов с 3 полосами . Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Точность резисторов с 3-мя полосами — 20%.

Сопротивление резистора с тремя полосами можно найти по формуле:

R =(10 A + B )10 C ,

3. Цветовая маркировка резисторов с 4 полосами. Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебристого или золотистого цвета, что значит допуск в 10% или 5% соответственно.

Сопротивление резистора с четырьмя полосами можно найти по формуле:

R =(10 A + B )10 C ,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

4. Цветовая маркировка резисторов с 5 полосами. Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Сопротивление резистора с пятью полосами можно найти по формуле:

5. Цветовая маркировка резисторов с 6 полосами. Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах. Шестая полоса означает температурный коэффициент сопротивления.

Сопротивление резистора с шестью полосами можно найти по формуле:

R =(100 A +10 B + C )10 D ,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

Радиолюбителю при сборке электрических схем часто приходится сталкиваться с определением номинала неизвестных компонентов. Резистор используется чаще всего. С его обозначениями возникают и частые вопросы. В переводе с английского это название звучит как «Сопротивление». Они различаются как по номинальному сопротивлению, так и по допустимой мощности. Для того, чтобы мастер мог выбрать элемент с нужным номиналом на их корпусах наносят обозначение. В зависимости от типа резисторов кодировка может различаться, она бывает: буквенно-цифровая, цифровая либо цветовыми полосами. В этой статье мы расскажем подробнее, какая бывает маркировка резисторов отечественного и импортного производства, а также как расшифровать обозначения, указанные производителем.

Обозначение номинала буквами и цифрами

На сопротивлениях советского производства применяется буквенно-цифровая маркировка резисторов и обозначение цветовыми полосами (кольцами). Примером можно рассмотреть резисторы типа МЛТ, на них величина сопротивления указана цифро-буквенным способом. Резисторы до сотни Ом содержат в своей маркировке букву «R», или «Е», или «Ω». Тысячи Ом маркируются буквой «К», миллионы букву М, т.е. по буквам определяют порядок величины. При этом целые единицы от дробных отделяются этими же буквами. Давайте рассмотрим несколько примеров.

На фото сверху вниз:

2К4 = 2,4 кОм или 2400 Ом;
270R = 270 Ом;
К27 = 0,27 кОм или 270 Ом.

Маркировка третьего непонятна, возможно он развернут не той стороной. Кроме этого на резисторах от 1 Вт может присутствовать маркировка по мощности. Маркировка довольно удобна и наглядна. Она может незначительно отличаться в зависимости от типа резисторов и года их производства. Также может присутствовать дополнительная буква, которая указывает класс точности.

Импортные сопротивления, в том числе китайские, тоже могут маркироваться буквами. Яркий пример – это керамические резисторы.

В первой части обозначения указано 5W – это мощность резистора равная 5 Вт. 100R – значит, что его сопротивление в 100 Ом. Буква J говорит о допуске отклонений от номинального значения равном 5% в обе стороны. Полная таблица допусков изображена ниже. Класс точности или допустимое отклонение от номинала не всегда существенно влияет на работу схемы, хотя это зависит от их назначения.

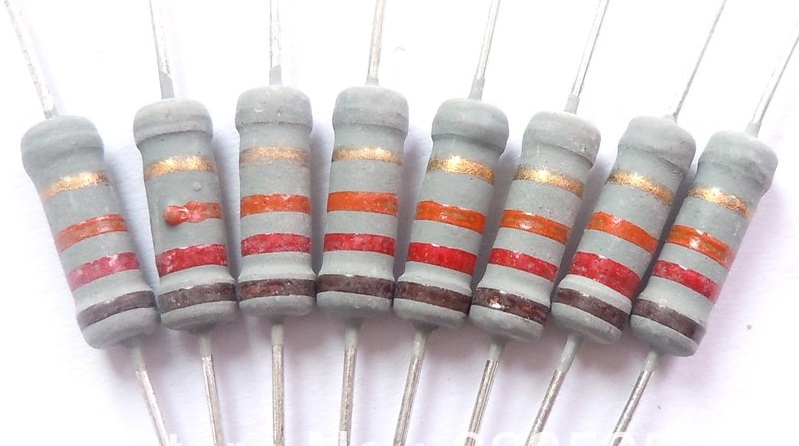

Как определить номинал по цветовым кольцам

В последнее время выводные сопротивления чаще обозначаются с помощью цветовых полос и это относится как к отечественным, так и к зарубежным элементам. В зависимости от количества цветовых полос меняется способ их расшифровки. В общем виде он собран в ГОСТ 175-72.

Цветовая маркировка резисторов может выглядеть в виде 3, 4, 5 и 6 цветовых колец. При этом кольца могут быть смещены к одному из выводов. Тогда кольцо, которое ближе всех к проволочному выводу, считают первым и расшифровку цветного кода начинают с него. Или одно из колец может отсутствовать, обычно предпоследнее. Тогда первое это то, возле которого есть пара.

Другой вариант, когда маркировочные кольца расположены равномерно, т.е. заполняют поверхность равномерно. Тогда первое кольца определяют по цветам. Допустим, одно из крайних колец (первое) не может быть золотого цвета, тогда можно определить с какой стороны идет отчет.

Обратите внимание при таком способе маркировки из 4-х колец третье кольцо – это множитель. Как разобраться в этой таблице? Возьмем верхний резистор первое кольцо красного цвета, это 2, второе фиолетового – это 7, третье, множитель красное – это 100, а допуск у нас коричневый – это 1%. Тогда: 27*100=2700 Ом или 2,7 кОм с допуском отклонения в 1% в обе стороны.

Второй резистор имеет цветовую маркировку из 5 полос. У нас: 2, 7, 2, 100, 1%, тогда: 272*100=27200 Ом или 27,2 кОм с допуском в 1%.

У резисторов из 3 полос цветовая маркировка производится по такой логике:

1 полоса – единицы;
2 полоса – сотни;
3 полоса – множитель.

Точность таких компонентов равна 20%.

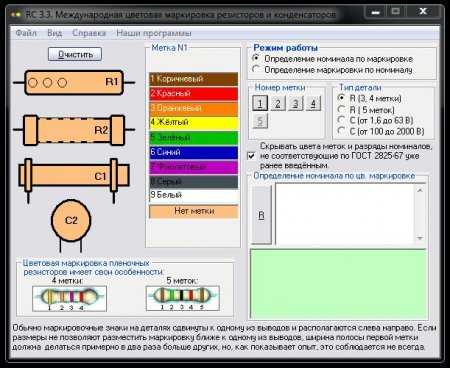

Расшифровать цветовое обозначение вам поможет программа ElectroDroid, она доступна для Android в Play Market, в её бесплатной версии есть данная функция.

Другой способ расшифровки цветового кода от компании Philips предполагает использование 4, 5 и 6 полос. Тогда последняя полоса несет информацию о температурном коэффициенте сопротивления (насколько изменяется сопротивление при изменении температуры).

Чтобы определить номинал воспользуйтесь таблицей. Обратите внимание на последнюю колонку – это ТКС.

На корпусе цветные кольца распределяются, так как показано на этой схеме:

Более подробно узнать о том, как расшифровать маркировку резисторов, вы можете из данных видео:

Маркировка SMD резисторов

В современной электронике один из ключевых факторов при разработке устройства – его миниатюризация. Этим вызвано создание безвыводных элементов. SMD-компоненты отличаются малыми размерами, за счет их безвыводной конструкции. Пусть вас не смущает такой способ монтажа, он используется в большей части современной электроники и отличается хорошей надежностью. К тому же это упрощает конструкцию многослойной печатной платы. Дословная расшифровка с переводом обозначает «устройство для поверхностного монтажа», они и монтируются на поверхность печатной платы. Из-за миниатюрных размеров возникают трудности с обозначением их номинала и характеристик на корпусе, поэтому идут на компромисс и используют методы маркировки по цифрам, с буквами или используя кодовую систему. Давайте разберемся, как маркируются SMD резисторы.

Если на SMD-резисторе нанесено 3 цифры тогда расшифровка производится следующим образом: XYZ, где X и Y – это первые две цифры номинала, а Z количество нолей. Рассмотрим на примере.

Возможно обозначение 4-мя цифрами, тогда всё таким же образом, только первые три цифры, это сотни, десятки и единицы, а последняя – нули.

Если в маркировку введены буквы, то расшифровка подобна отечественным резисторам МЛТ.

Маркировка резисторов. Расшифровка цветной маркировки резисторов онлайн калькулятор

Главная › Новости

Опубликовано: 28.08.2018

Маркировка резисторов SMD

В соответствии с правилами международного стандарта, номиналы сопротивление резисторов маркируется цветными полосами. Маркировка с тремя полосками применяется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. Если применена шестиполосная система, при маркировки резистора то последний цвет кодирует температурный коэффициент сопротивления (ТКС).

Цветная маркировка резисторов онлайн калькулятор
Представляю Вашему вниманию радиолюбительский онлайн калькулятор цветовой маркировки резисторов. Калькулятор может рассчитывать номиналы сопротивлений в соответствии с маркировкой на четыре или пять колец.

Резисторы . Цветовая маркировка резисторов
round-c
Для определения номинала, выберете на онлайн калькуляторе те цвета, которые нанесены на вашем радиоэлементе. Учитывайте при выборе, что отсчет необходимо начинать обязательно с той полосы, которая нанесена наиболее ближе к ножке сопротивления.

Цветовая маркировка резисторов.
Калькулятор способен работать и в обратном варианте расчета, а именно показать цветовую маркировку резистора, в зависимости от номинала, который вы введете в поле результата (R = ______).
Цвет первых полос говорит о первые цифрах номинала сопротивления. Третья полоса это множитель в виде степени, на который надо умножить число, состоящее из первых двух цифр. Как я уже сказал, точность сопротивлений с тремя полосами 20%.
R = (10A + B)10C
Где: R – сопротивление резистора в Омах. A — цвет первой полосы. B — второй полосы. C — третьей полосы.
Цвет первых двух полосок говорит о первых цифрах сопротивления. Третья полоса это такде множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса показывает точность сопротивления в процентах. Она должна быть серебряного или золотого цвета, что означает допуск в 10% или 5% соответственно.
Маркировка сопротивлений с пятью полосами
Цвет первых трех полос означает цифры сопротивления. Четвертая полоса множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса точность сопротивления в процентах. Посчитать сопротивление для 5-и и 6-и полосных сопротилений можно по формуле ниже:
R = (100A + 10B + C)10D
A — цвет первой полосы, B — 2-й, C 3-й, D — цвет четвертой полосы.
Маркировка сопротивлений с шестью полосами
Цвет первых трех полос говорит о цифре сопротивления. Четвертая полоса множитель в виде степени десяти, на который надо умножить число полученное по расшифровке первых трех поло. Пятая полоса это точность сопротивления в процентах.
Шестая полоса указывает температурный коэффициент сопротивления. ТКС показывает, насколько изменяется значение сопротивления радиокомпонента с изменением температуры.
Подборка программ по расшифровке цветовой маркировки резисторов
ResMark и Rezistor — Очень простые программки помогут расшифровать сопротивление и его рассеиваемую мощность в соотвествии с кодовой комбинацией из цветных полосок.
RC-color 4.0 — Радиолюбительская программа справочник для автоматического вычисления базовых параметров конденсаторов и сопротивлений, в соответствии с их цветовой обозначением.
Кроме того функционал программы дополнен функцией проверки достоверности полученных данных по справочным таблицам групп допуска. Очень неплохой возможностью RC-Color является автоматический алгоритм определения параметров радиокомпонентов даже при отсутствии некоторых цветовых полос, что часто встречается в радиолюбительской практике, особенно после короткого замыкания. Единственным необходимым условием для работы программы RC-Color потребуется установит Microsoft NET Framework 2.0, если вдруг его еще нет.
Утилита сможет определить номинал резистора по 3, 4, 5, 6 кольцам , а конденсаторов, как по цветным кольцам, так и по цифровому обозначению.
Можно определять тип транзистора по двум и четырем цветным точкам. Также есть функция определения по графическим символам, горизонтальное и вертикальное обозначение, смешанной и нестандартной.
Диоды, стабилитроны, варикапы определяются по цветным кольцам от 1 до 3 колец. Кроме того, в программе добавлена возможность определения номинал SMD компонента, таких как smd сопротивлений и емкостей, а также smd диодов.
В раздел справочной информации входят следующие пункты: Варикапы, диоды, корпуса, микросхемы, оптопары, стабилитроны, транзисторы, фотоэлементы, переключатели, обозначения выводов радиодеталей.
В раздел «Калькулятор» можно производить расчеты последовательного и параллельного соединения резисторов и конденсаторов , реактивное сопротивление индуктивностей и конденсаторов, тороидальные катушки на ферритовых кольцах.
Международное обозначение конденсаторов и сопротивлений — Еше одина замечательная и бесплатная программа для определения номинала конденсаторов с резисторами в зависимости от цвета и количества цветных меток
Color and Code 10.6 — Весьма серьезная пограмма, поможет определить почти любой номинал любого закодированного цветом радиоэлемента. В дополнение в программе имется калькулятор, который способен высчитать различные электротехнические расчеты
Цветовая и кодовая маркировка радиоэлектронных компонентов
автор: И. И. Нестеренко
Резистор определить по цвету колец
Главная » Разное » Резистор определить по цвету колец
Цветовая маркировка резисторов: онлайн калькулятор
Основная задача любого резистора – линейное преобразование силы тока (ампер) в напряжение (вольт), ограничение силы тока, ослабление источника питания и поглощение электроэнергии. Резисторы используют во всех сложных схемах и для работы сложных полупроводников. С учетом малого размера элемента нанесение читаемых буквенных или цифровых обозначений невозможно, поэтому применяется цветная маркировка. В статье мы разберем, что означают цветные точки и линии, их цвет, и объясним, как правильно подобрать резистор.
Вводные данные
Для начала обратимся к Википедии, которая дает четкое понимание, что из себя представляет любой резистор. В дословном переводе с английского термин означает сопротивление. И действительно, назначение резисторов с постоянным или переменным значение – линейное преобразование силы тока в напряжение, напряжения в силу и т. д.

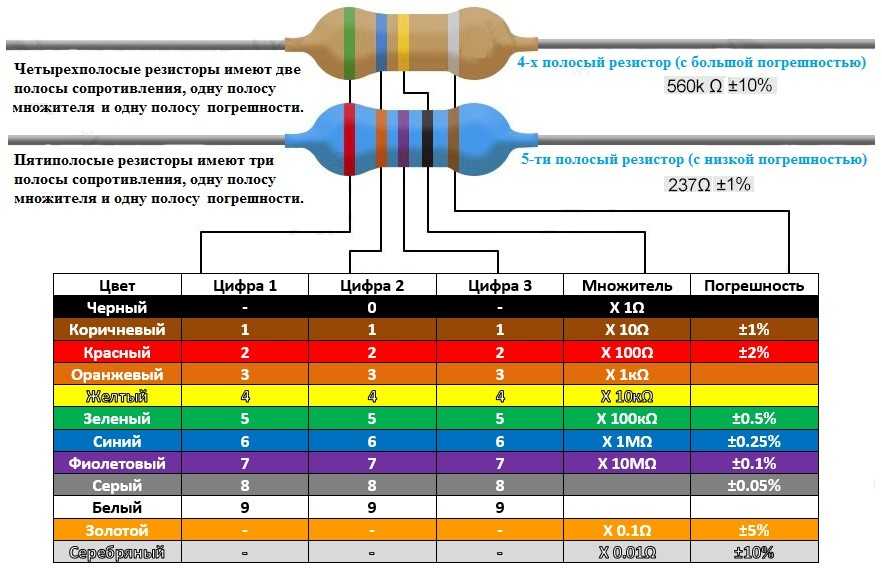

Маркировочный цвет, порядок и шифрование цифровых кодов в резисторах определены ГОСТ 175-72 в соответствии с требованиями Публикации 62 Международной электротехнической комиссии. Согласно этим нормативам для идентификации применяются кольца, цвет и количество которых четко регламентированы
Полосы всегда смещены относительно одного вывода, читаются при этом как в арабской письменности — слева направо. Если размер пассивного элемента не позволяет визуально заметно обозначить начало, ширину первой полосы делают толще других приблизительно в 1,5-2 раза.
На резисторах с минимальной величиной допуска (до 10%) наносятся 5 колец, из которых:
1, 2, 3 – коэффициент сопротивления, ед.изм. Ом;
4 – множитель;
5 – максимально допустимое отклонение.
С допустимым отклонением от 10% уже четыре полосы, где:
1, 2, 3 – коэффициент сопротивления, ед.изм. Ом;
4 – множитель.
Резисторы с допуском 20% имеют только 3 полосы, где также отклонение не указано, но на коэффициент сопротивления отведено только первых 2 кольца.
Мощность резистора можно определить по его габаритам.
Нечасто, но можно встретить и 6-полосное маркирование, где:
1, 2, 3 – величина сопротивления, ед.изм. Ом;
4 – множитель;
5 – нормативный допуск;
6 — температурный коэффициент изменения
Последняя (шестая) полоса нужна для понимания того, насколько будет изменяться сопротивление, если корпус пассивного элемента начнет нагреваться.
ВИДЕО: Как работает резистор

Для чего нужны опознавательные признаки?
Самые маленькие резисторы мощностью 0,125 wt длиной всего 3-4 мм, а диаметр – 1 мм. Даже прочитать любую информацию на такой миниатюрке сложно, не говоря уже о том, чтобы нанести ее. Можно, конечно, написать силу тока, например, 4К7, что соответствует 4700 Ом, но этой информации крайне недостаточно.
Цветовая маркировка резисторов гораздо более практична ввиду следующего:
наносится очень просто;
легко читаема;
содержит всю требуемую информацию о номинальных параметрах;
остается сохранной и видимой в течение всего срока работы.
Также с помощью подсчета количества полос можно определить точность параметров:
3 – погрешность 20%;
4 – 5-10%;
5-6 – 0-0,9%
Для того, чтобы точно узнать, какой именно нужен резистор и с какими полосками, можно самостоятельно установить по таблице или воспользоваться онлайн-калькулятором (в конце статьи).

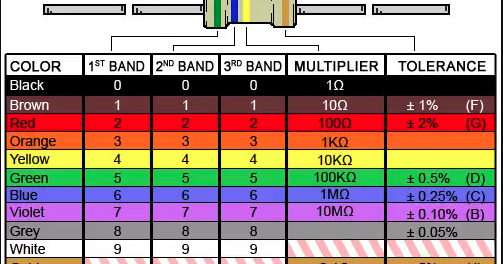

Универсальная таблица:
С помощью этих табличных значений можно быстро определить номинал пассивного элемента, при этом значение имеет очередность полоски или точки, что позволяет получить числовые данные.
Цвета означают разные данные – цифра отметки, множитель и допустимое отклонение.
Пример:
С помощью универсальной таблицы прочтем, что скрыто на данном элементе. Итак, имеем 4 полосы:
коричневая,
черная,
красная,
серебристая.
Напоминаем, читать полосы надо слева направо, а единица измерения Ом.
Никогда не маркируется первыми черный, золотой и белый цвета.
Расшифровка:
Первое место занимает коричневая полоса, которая обозначает одновременно цифровой символ (1) и множитель (10).
Черная (0) – при таком сочетании электрическое сопротивление обозначает 1 кОм – 1К0.
Красная – множитель, равен 100.
Серебристая – обозначение максимально допустимое отклонение, которое здесь составляет 10%. Эти же данные можно получить путем простого подсчета количества полосок.
Как «прочитать» проволочные резисторы
К этой разновидности пассивных элементов применяется все тот же ГОСТ 175-72 и Публикация 62 МЭК, соответственно, цвета, количество полос и порядок аналогичны «бочонкам», но есть определенные нюансы:
самая широкая полоса – белая, не читается и обозначает только тип элемента;
более 4-х десятичных показателей не наносятся;
последняя в ряду полоса определяет отличительные свойства, зачастую это огнеупорность.
С учетом указанных особенностей лучше сопоставлять данные со сводной таблицей именно проволочных образцов.
Зарубежная продукция
{add_n26}
И хотя наши стандарты полностью соответствуют международным, а Публикация 62 и вовсе является императивным стандартом, некоторые компании используют свои правила нанесения полос и выбора цвета, с которыми нужно считаться:
Philips
Имеет свой стандарт символов и цветов, согласно которым наравне с номинальными показателями, резистор передает информацию о технологии производства и характеристике компонентов.
CGW и Panasonic
Используют дополнительные цвета для обозначения дополнительных свойств пассивных элементов цепи.
В целом, все маркировки совпадают с ранее приведенными значениями и таблицами, только эти компании еще больше упростили задачу идентификации номинала. При этом резисторы взаимозаменяемы и никаких требований относительно оригинала ни Philips, ни CGW и Panasonic не выдвигают.
Для того, чтобы точно понимать, какие рабочие характеристики требуются и какие резисторы следует покупать для определенной цели, воспользуйтесь простым сервисом
Путем введения исходных данных можно получить информацию по каждому маркировочному цвету, которому соответствует определенный цифровой код.
ВИДЕО: Расчет сопротивления резистора

www.diodgid.ru
Калькулятор цветовой маркировки резисторов
Обзор
Если у вас возникли проблемы с цветовыми маркировками резисторов, то данный инструмент создан специально для вас. Наш калькулятор цветовых маркировок резисторов поддерживает самые популярные маркировки с четырьмя, пятью и шестью цветовыми полосками.
Для работы с данным инструментом необходимо выбрать в выпадающих списках цвета полосок резистора. После чего вы увидите в полях ниже, его сопротивление, погрешность и температурный коэффициент (ТКС).
Примечание
Как вы уже догадались, чем больше полос у резистора, тем точнее можно определить его номинал и параметры.
В таблице ниже приведены определения каждой цветовой полоски для резисторов с 3-6 полосками.
3-полоски 4-полоски 5-полосок 6-полосок
1 полоса 1-я цифра 1-я цифра 1-я цифра 1-я цифра
2 полоса 2-я цифра 2-я цифра 2-я цифра 2-я цифра
3 полоса Множитель Множитель 3-я цифра 3-я цифра
4 полоса — Погрешность Множитель Множитель
5 полоса — — Погрешность Погрешность
6 полоса — — — Температурный коэффициент
Цифры
Первые две полосы, а у резисторов с пятью и шестью полосками – три, обозначают цифры. Каждая цифра представлена в виде определенного цвета.
Цвет Значение
Черный 0
Коричневый 1
Красный 2
Оранжевый 3
Желтый 4
Зеленый 5
Синий 6
Фиолетовый 7
Серый 8
Белый 9
Множитель
Далее после цифр следует – множитель. Множитель умножает или делит число, полученное из цифр предыдущих полосок на определенный коэффициент. После чего можно определить наминал сопротивления.
Цвет Коэффициент
Золотой ÷10
Серебристый ÷100
Черный x1
Коричневый x10
Красный x100
Оранжевый x1000
Желтый x10000
Зеленый x100000
Синий x1000000
Фиолетовый x10000000
Серый x100000000
Белый x1000000000
Погрешность
Следом за множителем следует полоса обозначающая допуски (погрешность) данного сопротивления, где каждый цвет имеет свой допуск.
Цвет Коэффициент (%)
Отсутствует ±20
Серебристый ±10
Золотой ±5
Желтый ±4
Оранжевый ±3
Красный ±2
Коричневый ±1
Зеленый ±0.5
Синий ±0.25
Фиолетовый ±0.15
Серый ±0.05
Температурный коэффициент (ТКС)
В случае с шести полосным резистором, последняя полоса означает температурный коэффициент. Где каждый цвет имеет также свое значение.
Цвет Коэффициент (ppm/ºC)
Коричневый 100
Красный 50
Желтый 25
Оранжевый 15
Синий 10
Фиолетовый 5
Белый 1
Общая таблица цветов и значений
Цвет как число как десятичный множитель как точность в % как ТКС в ppm/°C как % отказов
Серебристый — 1×10-2 = «0,01» 10 — —
Золотой — 1×10-1 = «0,1» 5 — —
Чёрный 0 1×100 = 1 — — —
Коричневый 1 1×101 = «10» 1 100 1
Красный 2 1×102 = «100» 2 50 0. 1
Оранжевый 3 1×103 = «1000» — 15 0.01
Жёлтый 4 1×104 = «10 000» — 25 0.001
Зелёный 5 1×105 = «100 000» 0.5 — —
Синий 6 1×106 = «1 000 000» 0.25 10 —
Фиолетовый 7 1×107 = «10 000 000» 0.1 5 —
Серый 8 1×108 = «100 000 000» 0.05 — —
Белый 9 1×109 = «1 000 000 000» — 1 —
Отсутствует — — 20 — —
Резисторы с тремя полосками
В случае, где у резистора всего три полоски, используйте калькулятор для резисторов с четырьмя полосками. Единственное отличие в том, что у резисторов с тремя полосками погрешность всегда равна ±20%.
Смотри также
Резистор.
Температурный коэффициент сопротивления.
arduino.on.kg
Цветная маркировка резисторов полосками — определение сопротивления, таблица и онлайн-калькулятор
Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы
Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров – нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые 30-40 лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше.
Причинами введения цветной маркировки электронных элементов было несколько :
Ввиду уменьшения размеров пришлось отказаться от буквенно-цифровой маркировки приборов.
Цветовая система обозначения позволяет закодировать намного больше информации об элементе, чем буквенно-цифровая.
Повсеместное внедрение робототехники в сборочных линиях электронных компонентов требовало изменения подходов к маркировке составляющих деталей.
В связи с развитием производства радиодеталей в странах Восточной Азии, основанной на передовых технологиях, существенно оттеснили выпуск отечественных компонентов, ввиду чего производителям пришлось перейти на западные стандарты маркировки.
Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала.
Как определить сопротивление резистора по цвету?
В основном, сегодня, практически невозможно встретить резисторы старше 15-20 лет, хотя отдельные старые раритетные «Рекорды» и «Электроны» до сих пор радуют глаз в отдельных квартирах.
Наполненные советской электроникой старые телевизоры и радиоприемники в своем составе имели, как правило, стандартные сопротивления коричневого или зеленого цветов с буквенной маркировкой.
Понять номинальное значение элемента по его буквенно-цифровой кодировке имея под рукой раритетный макулатурный справочник особого труда не составляет, тем более что в большинстве своем это были металлопленочные, лакированные приборы, обладающие свойством теплоустойчивости – МЛТ.
В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но при этом собиралась из тех же деталей, что и военная техника. Такие резисторы отличались друг от друга по габаритам – чем больше элемент, тем большее сопротивление.
Нынешняя маркировка компонентов во многом отличается от того тем, что существует несколько разновидностей – простые, стандартные цилиндрические сопротивления с цветной маркировкой и SMD-элементы.
4 и 5 полосная маркировка
Четырехполосная:
Пятиполосная:
Для определения номинала элемента, кроме знания основ физических процессов, необходимо знать технологию цветового обозначения номиналов электронных компонентов.
Для начала необходимо знать правильность чтения или порядок цветового кода:
На резисторах, как правило, наносятся 4 или 5 цветных колец.
Испытуемый элемент нужно расположить таким образом, чтобы цветовые кольца начинались с золотистого или серебристого кольца слева.
В отдельных случаях, когда отсутствуют серебристая или золотистая полоска (а такой вариант вполне возможен), элемент нужно расположить таким образом, чтобы цветовые кольца оказались слева (или справа оставалось больше места).
Количество цветов в кольцах строго ограничено количеством цветов радуги, плюс серый, белый и черный.
Каждый цвет соответствует определенному значению номинала и зависит от расположения в порядке колец.
Первое и следующее за ним второе кольцо кода обозначают номинальную величину сопротивления элемента в стандартных единицах Омах, следующее кольцо множитель, на который нужно умножать величину первых единиц, четвертое означает ту величину, на которую происходит отклонение заявленного номинала в процентах.
Для SMD резисторов маркировка несколько иная – это в основном цифровое обозначение. В основном встречаются сопротивления с 3 или 4 цифрами – первые две, из которых это номинал, а третья обозначает степень числа 10. То есть резистор 4432 имеет номинал: 443*10(2 степени) или 4400 Ом или 4,4 кОм.
Стандартная и нестандартная цветовые маркировки
Нестандартная маркировка
Кроме общепринятой, стандартной цветовой маркировки обозначений сопротивлений, существуют и нестандартные виды кодирования. Чаще всего, нестандартные маркировки встречаются в виде совмещенного кода цвета и цифр у некоторых крупных производителей электроники, имеющих свои подразделения по разработке и производству электронных компонентов.
Среди таких нестандартных цветовых кодов и буквенного обозначения, чаще всего встречаются Philips и Panasonic, эти производители маркируют радиодетали, выпущенные на внутренних предприятиях отличной от общепринятой маркировкой, для которой применяются специальные справочные издания и компьютерные программы.
Пояснение и таблица
Как уже было указано, цветовые маркерные кольца нанесены слева направо.
Первое кольцо и следующее за ним второе цветное кольцо обозначают стандартную величину сопротивления в Омах. Следующее, третье кольцо обозначает множитель, на который нужно умножать числовое значение первых двух единиц обозначения, четвертое кольцо кода указывает значение, на которое отклоняется заявленный номинал в процентах.
Для точного определения величины сопротивления каждого отдельного компонента не следует запоминать весь цветовой код, достаточно иметь под рукой таблицу определения сопротивления:
Цвет знака Номинальное сопротивление, Ом Допуск, % ТКС [ppm/°C]
Первая цифра Вторая цифра Третья цифра Множитель
Серебристый 10-2 ±10
Золотистый 10-1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 102 ±2 50
Оранжевый 3 3 3 103 15
Желтый 4 4 4 104 25
Зеленый 5 5 5 105 0,5
Голубой 6 6 6 106 ±0,25 10
Фиолетовый 7 7 7 107 ±0,1 5
Серый 8 8 8 108 ±0,05
Белый 9 9 9 109 1
Кроме стандартной, общепринятой маркировки, в отдельных случаях указываются и дополнительные данные в обозначениях 4 или 5 полосного, когда более широкая полоса (она, как правило, шире в 1,5 раз от остальных) указывает на более надежный, специальный вариант элемента – как правило, срок ее службы рассчитан более чем на 1000 часов непрерывной работы.

Онлайн-калькулятор
Интерфейс программы «Резистор 2.2»
Современные технологии и сегодня во многом облегчают работу как профессионалам, так и радиолюбителям. Кроме доступной измерительной аппаратуры, сегодня в интернет-ресурсах, посвященных радиотехнике, в огромном количестве находятся онлайн-калькуляторы определения сопротивления резисторов по маркировке.
Простые, и в общем-то надежные программы, позволяют с высокой точностью определить номинал практически любой радиодетали, более продвинутые и мощные инженерные программы, используемые в пакетах для инженеров-конструкторов, позволяют не только узнать значение сопротивления, но и найти соответствующую замену и определить вариант работоспособности самой схемы.
Одной из таких программ является программа Резистор 2.2, она проста, удобна и не требует глубоких знаний компьютерной техники. Простой интерфейс и удобные рабочие органы позволяют работать как в сети, так и без неё.
Как пользоваться?
Как и большинство прикладных инженерных программ, программа Резистор 2.2 является онлайн-калькулятором, позволяющим определять номинал сопротивления по различным наиболее распространенным видам кодировки:
Стандартной 4 или 5 цветной маркировке.
Фирменной маркировке Philips различных видов сопротивлений.
Нестандартной цветовой кодировки фирм Panasonic, Corning Glass Work.
Обычной кодовой маркировке.
Обычной кодировке Panasonic, Philips, Bourns.
После распаковки архива, не требующая регистрации программа сразу готова к работе. В окне, из предложенных вариантов, выбирается нужный параметр и производится дальнейшая идентификация по имеющемуся коду на корпусе элемента.
Для удобства идентификации, в верхнем окне наглядно показывается изображение определяемой кодировки. На корпусе радиодетали наносятся цветные кольца в соответствии с теми значениями, которые указываются пользователем, таким образом, появляется возможность наглядно сравнить кодировку с реальным элементом.
Внизу сразу высвечивается числовое значение номинала элемента.
househill.ru
Цветовая маркировка резисторов. Онлайн калькулятор
Как правило, в большинстве случаев цветовая маркировка резисторов предназначается для малогабаритных резисторов, на которых практически невозможно нанести обычное цифровое обозначение. Одним из преимуществ цветовой маркировки резисторов является то, что достаточно легко определить номинал резистора, который расположен на печатной плате.
Определение величины сопротивления постоянного резистора по цветовым кольцам не является нечто сложным. Достаточно знать соответствие цвета полоски конкретной цифре и далее по определенной методике вычислить сопротивление резистора.
Как правило, маркировочные полосы сдвинуты в одну сторону, и чтение их выполняют слева направо. В случае если размер резистора мал и кольца заполняют равномерно всю поверхность резистора, то первую полосу делают несколько шире, чем все остальные.
И так сначала приведем таблицу соответствия:

Определение сопротивления резистора с 4 цветовыми кольцами
Четыре цветных кольца – наиболее распространенная маркировка. Первые две полосы формируют двухзначное число сопротивления, третья полоса определяет множитель. Четвертая полоса сообщает о допустимом отклонении сопротивления в большую или меньшую сторону от номинала.
Рассмотрим на примере (по рисунку «А»)
Имеем резистор с цветными полосками: красный, черный, коричневый, золотистый.
Красный – 2
Черный – 0
Коричневый – 10
Золотистый – 5%
Результат: 20 х 10 = 200 Ом с отклонением 5%.
Определение сопротивления резистора с 5 цветовыми кольцами
Постоянные резисторы с пятью цветными полосками тоже не редкость. Определение сопротивления аналогично, как и с четырьмя полосами. Первые три полоски определяют трехзначное число сопротивления, а четвертая является общим множителем. Пятая полоса в этом случае служит обозначением отклонения в значении сопротивления.
Рассмотрим на примере (по рисунку «В»)
На резисторе есть полосы: красный, желтый, черный, оранжевый, золотистый
Красный – 2
Желтый – 4
Черный – 0
оранжевый – 1000 (1к)
Золотистый – 5%
Результат: 240 х 1000 (1к) = 240 кОм с отклонением 5 %.
Цветовая маркировка резисторов — онлайн калькулятор
www.joyta.ru
Смотрите также
Труба квадратная алюминиевая
Каркасный дом своими
Самодельного токарного станка по металлу чертежи
Электроплита какую выбрать
Наволочки на подушки красивые
Камины электрические с эффектом
Как навесить дверь
Размеры эксцентрик для смесителя
Перфоратор для чего предназначен
Подключение звонка в квартире
Замена труб в ванной комнате
Цветовой код резистора
Цветовой код резистора
В предыдущем уроке мы видели, что существует множество различных типов резисторов , и что их можно использовать как в электрических, так и в электронных схемах для управления потоком тока или напряжения различными способами. Но для этого фактический резистор должен иметь некоторую форму «резистивного» или «сопротивляющего» значения. Доступны резисторы с различными значениями сопротивления от долей Ом (Ом) до миллионов Ом. Очевидно, что было бы непрактично иметь в наличии резисторы всех возможных номиналов, например, 1 Ом, 2 Ом, 3 Ом, 4 Ом и т. д., потому что для покрытия всех возможных номиналов потребуются буквально сотни тысяч, если не миллионы различных резисторов. Вместо этого резисторы производятся с так называемыми «предпочтительными значениями», при этом значение сопротивления напечатано на их корпусе цветными чернилами.
Значение сопротивления, допуск и номинальная мощность обычно печатаются на корпусе резистора в виде цифр или букв, если корпус резистора достаточно большой, чтобы можно было прочитать напечатанное, например, резисторы большой мощности. Но когда резистор небольшой, например, угольный или пленочный, мощностью 1/4 Вт, эти характеристики должны быть указаны каким-либо другим способом, поскольку отпечаток будет слишком мелким для чтения. Таким образом, чтобы преодолеть это, небольшие резисторы используют цветные окрашенные полосы, чтобы указать как их значение сопротивления, так и их допуск, с физическим размером резистора, указывающим его номинальную мощность. Эти окрашенные цветные полосы создают систему идентификации, обычно известную как 9.0014 Цветовой код резисторов .
Много лет назад была разработана международная и общепризнанная схема цветовой маркировки резисторов как простой и быстрый способ определения номинала резистора, независимо от его размера или состояния. Он состоит из набора отдельных цветных колец или полос в спектральном порядке, представляющих каждую цифру номинала резисторов. Цветовой код резисторов всегда считывается по одной полосе за раз, начиная слева направо, при этом полоса допуска большей ширины ориентирована вправо, что указывает на ее допуск. Путем сопоставления цвета первой полосы с соответствующим номером в столбце цифр цветовой диаграммы ниже идентифицируется первая цифра, которая представляет собой первую цифру значения сопротивления. Опять же, сопоставляя цвет второй полосы с соответствующим номером в столбце цифр цветовой диаграммы, мы получаем вторую цифру значения сопротивления и так далее, как показано ниже:
Таблица цветовых кодов стандартных резисторов
Таблица цветовых кодов резисторов

Расчет номиналов резисторов
Система цветового кода резистора хороша, но нам нужно понять, как ее применять, чтобы получить правильное значение резистора. «Левая» или наиболее значимая цветная полоса — это полоса, ближайшая к соединительному отведению, при этом полосы с цветовой кодировкой читаются слева направо следующим образом;
Цифра, цифра, множитель = цвет, цвет x 10 ^цвет в Омах (Ом)
Например, резистор имеет следующую цветную маркировку;
Желтый Фиолетовый Красный = 4 7 2 = 4 7 x 10 ² = 4700 Ом или 4 кОм7.
Четвертая и пятая полосы используются для определения процентного допуска резистора. Допуск резистора является мерой отклонения резисторов от указанного значения сопротивления, является следствием производственного процесса и выражается в процентах от его «номинального» или предпочтительного значения. Типичные допуски резисторов для пленочных резисторов составляют от 1% до 10%, а для угольных резисторов допуски до 20%. Резисторы с допуском менее 2% называются прецизионными резисторами, при этом резисторы с допуском ниже или более дорогие. Большинство пятиленточных резисторов являются прецизионными резисторами с допусками 1% или 2%, в то время как большинство четырехполосных резисторов имеют допуски 5%, 10% и 20%. Цветовой код, используемый для обозначения допустимого отклонения резистора, дается как;
Коричневый = 1 %, Красный = 2 %, Золотой = 5 %, Серебряный = 10 %
Если у резистора нет четвертой зоны допуска, допуск по умолчанию будет равен 20 %.
Иногда легче запомнить цветовой код резистора, используя мнемонические обозначения или фразы, в которых есть отдельные слова для обозначения каждого из десяти + двух цветов в коде. Однако эти высказывания часто очень грубы, но тем не менее эффективны для запоминания цветов. Вот лишь несколько более «чистых» версий, но существует гораздо больше:
B ad B ooze R ots O ur Y oung G uts B ut V odka G oes W ell
B ad B oys R ing O ur Y oung G irls B ut V icky G oes W ithout
B объявление B oys R ing O ur Y oung G irls B ut V icky G ives W illingly — G et S ome N ow
(Этот вариант лишь немногим лучше, потому что он включает в себя полосы допусков G old, S ilver и N one).

Британский стандарт (BS 1852), код
Как правило, на резисторах большей мощности значение сопротивления, допуск и даже номинальная мощность (мощность) печатаются на самом корпусе резистора вместо использования системы цветовой маркировки резистора. Поскольку очень легко «неправильно прочитать» положение десятичной точки или запятой, особенно когда компонент загрязнен, была разработана более простая система для записи и печати значений сопротивления отдельного сопротивления. Эта система соответствует британскому стандарту BS 1852 Стандарт и его замена, BS EN 60062 , метод кодирования, в котором положение десятичной точки заменено буквами суффикса «K» для тысяч или килоом, буквой «M» для миллионов или мегаом, обе из которых обозначают значение множителя с буквой «R», используемой, когда множитель равен или меньше единицы, с любым числом, стоящим после этих букв, что означает, что оно эквивалентно десятичной точке.

Буквенное кодирование BS 1852 для резисторов
Иногда, в зависимости от производителя, после написанного значения сопротивления есть дополнительная буква, которая представляет значение допуска резисторов, например, 4k7 Дж, и эти суффиксные буквы даются как.

Буквенное кодирование допусков для резисторов
Кроме того, при чтении этих письменных кодов будьте осторожны, чтобы не перепутать букву сопротивления k для килоомов с буквой допуска K для допуска 10% или букву сопротивления M для мегаом с буквой допуска M для допуска 20%.
Допуски, серия E и предпочтительные значения
Теперь мы знаем, что резисторы бывают разных размеров и значений сопротивления, но для того, чтобы иметь в наличии резистор со всеми возможными значениями сопротивления, должны существовать буквально сотни тысяч, если не миллионы отдельных резисторов. Вместо этого резисторы производятся в так называемых предпочтительных значениях . Вместо последовательных значений сопротивления от 1 Ом и выше существуют определенные значения резисторов в определенных пределах допуска. Допуск резистора представляет собой максимальную разницу между его фактическим значением и требуемым значением и обычно выражается в виде положительного или отрицательного значения в процентах. Например, резистор с допуском 1 кОм ±20% может иметь максимальное и минимальное значение.
Максимальное значение сопротивления
1 кОм или 1000 Ом + 20% = 1200 Ом
Минимальное значение сопротивления
1 кОм или 1000 Ом — 20% = 800 Ом
Тогда резистор с допуском 1 кОм ±20% может иметь максимальное значение 1200 Ом и минимальное значение 800 Ом, что дает диапазон около 400 Ом!!
В большинстве электрических или электронных схем этот большой допуск резистора в 20 %, как правило, не является проблемой, но когда для высокоточных схем, таких как фильтры, генераторы и т. д., указаны резисторы с малым допуском, то необходимо использовать резистор с правильным допуском, т.к. резистор с допуском 20%, как правило, не может использоваться вместо резистора с допуском 2% или даже 1%.
Пяти- и шестиполосный цветовой код резистора чаще ассоциируется с высокоточными пленочными типами 1% и 2%, в то время как обычные садовые типы 5% и 10% общего назначения, как правило, используют четырехполосный цветовой код резистора. Резисторы бывают разных допусков, но наиболее распространенными являются серии E12 и E24. Серия E12 имеет двенадцать значений сопротивления на декаду (декада представляет собой число, кратное 10, то есть 10, 100, 1000 и т. д.). Серия E24 имеет двадцать четыре значения на декаду, а E96 серий девяносто шесть значений за декаду. Серия E192 с очень высокой точностью теперь доступна с допусками всего ± 0,1%, что дает 192 отдельных значения сопротивления на декаду.

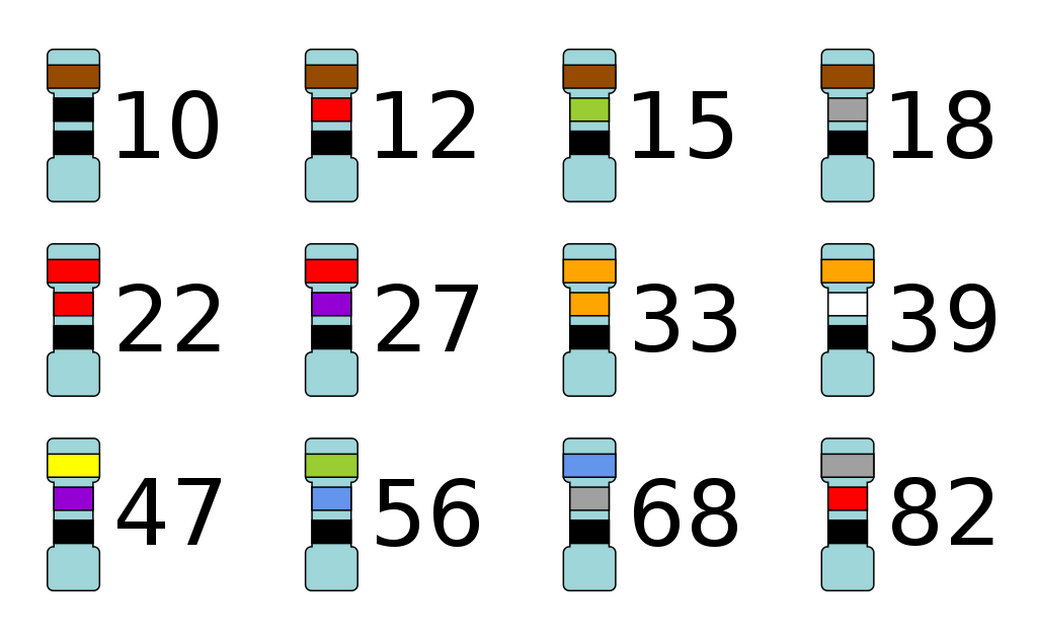

Таблица допусков и серии E
Затем, используя соответствующее значение серии Е для процентного допуска, требуемого для резистора, добавляя к нему коэффициент умножения, можно найти любое омическое значение сопротивления в пределах этой серии. Например, возьмем резистор серии Е-12, допуск 10% с предпочтительным значением 3,3, тогда значения сопротивления для этого диапазона будут:
Значение x множитель = сопротивление
3,3 x 1 = 3,3 Ом
3,3 x 10 = 33 Ом
3,3 x 100 = 330 Ом
3,3 x 1000 = 3,3 кОм
3,3 x 10 000 = 33 кОм
3,3 x 100 000 = 330 кОм
3,3 x 1 000 000 = 3,3 МОм
Математическая основа этих предпочтительных значений исходит из значения квадратного корня из фактического используемого ряда. Например, для серии E6 20 % имеется шесть отдельных резисторов или ступеней (от 1,0 до 6,8), и они задаются как корень шестой степени из десяти (6√10), поэтому для серии E12 10 % имеется двенадцать отдельных резисторов или ступеней. (от 1,0 до 8,2) и поэтому дается как корень двенадцатой степени из десяти ( 12√10 ) и так далее для остальных значений E-серии.
Серия допусков Предпочтительные значения , показанная выше, изготовлена в соответствии с британским стандартом BS 2488 и представляет собой диапазон значений резисторов, выбранных таким образом, чтобы при максимальном или минимальном допуске любой один резистор перекрывался со своим соседним значением. Например, возьмем резисторы серии E24 с допуском 5%. Значения соседних резисторов составляют 47 и 51 Ом соответственно.
47 Ом + 5 % = 49,35 Ом и 51 Ом — 5 % = 48,45 Ом, перекрытие всего 0,9Ом.

Резисторы для поверхностного монтажа
Резисторы для поверхностного монтажа или SMD-резисторы представляют собой очень маленькие пленочные металлооксидные резисторы прямоугольной формы. Они имеют керамическую подложку, на которую нанесен толстый слой, устойчивый к оксидам металлов. Величина сопротивления резистора регулируется путем увеличения желаемой толщины, длины или типа используемой осаждаемой пленки, и могут быть изготовлены высокоточные резисторы с низким допуском, вплоть до 0,1%. Они также имеют металлические клеммы или колпачки на обоих концах корпуса, что позволяет припаивать их непосредственно к печатным платам.
Резисторы для поверхностного монтажа
печатаются с 3- или 4-значным числовым кодом, который аналогичен коду, используемому на более распространенных резисторах осевого типа для обозначения их сопротивления. Стандартные резисторы SMD маркируются трехзначным кодом, в котором первые две цифры представляют собой первые две цифры значения сопротивления, а третья цифра представляет собой множитель, x1, x10, x100 и т. д. Например:
«103» = 10 × 1000 Ом = 10 кОм
«392» = 39 × 100 Ом = 3,9 кОм
«563» = 56 × 1000 Ом = 56 кОм
«105» = 10 × 100 000 Ом = 1 МОм
Резисторы для поверхностного монтажа со значением менее 100 Ом обычно записываются как: «390», «470», «560», где последний нуль представляет собой множитель 10 x ^или, что эквивалентно 1. Например:
«390» = 39 × 1 Ом = 39 Ом или 39 МОм
«470» = 47 × 1 Ом = 47 Ом или 47 МОм
Значения сопротивления ниже десяти имеют букву «R» для обозначения положения десятичной точки, как показано ранее в форме BS1852, так что 4R7 = 4,7 Ом.
Резисторы для поверхностного монтажа
с маркировкой «000» или «0000» являются резисторами с нулевым сопротивлением (0 Ом) или, другими словами, закорачивающими звеньями, поскольку эти компоненты имеют нулевое сопротивление.
В следующем уроке о резисторах мы рассмотрим соединение резисторов вместе в последовательной цепи и докажем, что общее сопротивление является суммой всех резисторов, сложенных вместе, и что ток является общим для последовательной цепи.

Воспроизведено с разрешения Wayne Storr
(http://www.electronics-tutorials.ws/resistor/res_2.html)
Автор Уэйн Сторр
Wayne Storr
Веб-сайт:
Поделитесь этим
Пожалуйста, включите JavaScript для просмотра комментариев на платформе Disqus.
Онлайн-калькулятор цветового кода резистора
Ниже приведены простые шаги для чтения цветового кода 4-полосного резистор, 5-полосный резистор и 6-полосный резистор.
Прежде всего, определите все цвета на резисторах слева направо. право и последний является допуском.
Используйте таблицу цветовых кодов и представьте для них цифры.
Диапазон перед допуском является диапазоном множителя.
Запишите значения мод, чтобы получить сопротивление.
Цветные полосы на резисторе представляют его значение. Резистор — это наименьшее устройство, используемое в электронной схеме. Цветовой код на каждом резистор имеет значение. Обычно цветовые коды соответствуют цвету 4-полосного резистора. код, цветовой код 5-полосного резистора и цветовой код 6-полосного резистора.
Последний цветовой код называется допуском, а предпоследний — называется множителем, а остальные называются цифрами в системе.
Получите цифру, множитель и значение допуска каждого цветового кода в следующие разделы.
Название цвета Цифра Множитель Допуск
Черный 0 1 Ом
Коричневый 1 10 Ом ±1%
Красный 2 100 Ом ±2%
Оранжевый 3 1 кОм
Желтый 4 10 кОм
Зеленый 5 100 кОм ±0,5%
Синий 6 1 МОм ±0,25%
Фиолетовый 7 10 МОм ±0,1%
Серый 8 100 МОм ±0,05%
Белый 9 1 ГОм
Золото 0,1 Ом ±5%
Серебро 0,01 Ом ±10%
Четырехполосный резистор Цветовой код
Цветовой код 4-полосного резистора состоит из 2 цифр, 1 множителя и 1 толерантность.
Формула для расчета сопротивления четырехполосного резистора:
R = множитель x [(цифра1 x 10) + цифра2] ± допуск
5-полосный резистор Цветовой код
Цветовой код 5-полосного резистора состоит из 3 цифр, 1 множителя и 1 толерантность в конце концов.
Формула для определения сопротивления 5-полосной системы:
R = множитель x [(цифра 1 x 100) + (цифра 2 x 10) + цифра 3] ± допуск
6-полосный резистор Цветовой код
Имеет 6 цветов. Он такой же, как 5-полосный резистор, но имеет температурный коэффициент. Последний – температурный коэффициент.
Пример
Вопрос: Найдите сопротивление резистора, имеющего цвет последовательность красный, зеленый, синий, золотой?
Решение:
Дана последовательность цветов: красный, зеленый, синий, золотой.
Поскольку резистор имеет 4 цвета, это 4-полосный резистор
Первые две цифры — красный, зеленый, множитель — синий, допуск — золото.
Значения цветовых кодов:
красный = 2
зеленый = 5
синий = 1 МОм
золотой = ±5%
Таким образом, значение сопротивления составляет 25 МОм ±5%
Physicscalc.Com имеет огромный коллекция онлайн-калькуляторов для множества понятий в физике. Изучите его и сделайте свои расчеты довольно простыми.
1. Что такое цветовой код резистора и для чего он используется?
Резисторы широко используются в электронных схемах. Резистор цветовой код используется, чтобы узнать значение сопротивления резисторов. Один должен читать цветовой код на резисторе слева направо сторона. На резисторах может быть напечатано 3, 4, 5 или 6 цветных полос.
2. Какой цветовой код резистора 10k?
Цветовой код 4-полосного резистора 10k выглядит следующим образом:
Первая полоса коричневая означает 1, вторая полоса черная означает 0 и третья полоса оранжевого цвета, а допуск может иметь любой цвет.
3. Как определить цвет резистора?
Мы можем идентифицировать цветовой код на осевых резисторах. Прочитайте цветовую гамму слева направо на резисторе, последний цвет обозначает толерантность. Используйте формулу для расчета значения сопротивления на резистор.
4. Что означают цвета на резисторе?
Как правило, резисторы имеют четыре цветные полосы. Первые три полосы цвет представляет значение сопротивления, а четвертая полоса означает толерантность.
Цветовые коды резисторов, как рассчитать цветовые коды резисторов
В этом руководстве по проектированию электронных схем мы узнаем цветовые коды резисторов и способы их расчета.
Вы можете спросить, какое значение сопротивления считается большим, а какое малым?
Ответ на этот вопрос очень прост: «как положено». Это зависит от того, кто работает. Инженеры-энергетики, которые работают с большими гидроэлектростанциями, линиями электропередач и распределительными станциями, сочли бы что-то вроде 0,1 Ом большим значением сопротивления. Это связано с тем, что в линиях электропередач существует большой ток, поэтому сопротивление этих линий электропередач должно быть очень низким, чтобы предотвратить потери энергии из-за потерь тепла.
(a) Электрик, занимающийся электропроводкой в домах, сочтет 1 Ом большим сопротивлением.
(b) Разработчик линейных цепей будет рассматривать резистор больше 500 кОм как большое значение сопротивления. На микросхеме 50 кОм считается большим сопротивлением.
(c) Физики и разработчики специального измерительного оборудования рассматривают 10 МОм, а иногда в особых случаях и более 100 МОм, как большое значение.
(d) Резистор больше 10 МОм не является обычным явлением. Резисторы номиналом более 100 МОм и выше упакованы в небольшие стеклянные трубки с запаянными концами. Такие резисторы с большим номиналом содержатся в чистоте, чтобы предотвратить ошибки, вызванные протеканием тока по поверхности корпуса.
Быстрая навигация
Рекомендуем прочитать
Что такое резистор
Аналоговая и цифровая электроника
ЦВЕТНЫЕ ПОЛОСЫ РЕЗИСТОРОВ
8
были намного больше, чем их современные аналоги, поэтому они были намного больше, чем их современные аналоги, поэтому они были намного больше, чем их современные аналоги, поэтому они были намного больше, чем их современные аналоги напечатайте значение резистора на его корпусе.
Однако по мере уменьшения размера делать это стало не очень хорошей идеей, поэтому были разработаны цветовые коды резисторов для обозначения номинала компонента. До появления усовершенствованных технологий производства резисторов допуск резистора с цветовой кодировкой составлял всего 20%, и не было необходимости иметь цветовую полосу для представления допуска резистора с цветовой кодировкой. Распечатка цветового кода резистора показана ниже 9.0016 Рисунок 1.0 Код из точек и полос Цветовой код резистора
Цветовые коды следующие:
Корпус > Конец > Полоса    Корпус = 1 ^st цифра, Конец = 2 ^nd цифра, Полоса = множитель
Body > End > Точка         Тело = 1 ^– цифра, Конец = 2 ^– цифра, Точка = множитель

. Мы будем использовать систему цветового кода, чтобы указать значение этих резисторов позже.
, когда резисторы стали намного меньше, схема Body-End-Stripe, Body-End-Dot изменилась на небольшую полосу, нарисованную вокруг резисторов. Наличие кода вокруг цилиндра также упростило просмотр значения, даже если на печатной плате был установлен меньший компонент.
Цветовые коды резисторов практически не изменились на протяжении многих лет с легко запоминающейся мнемоникой большие (черные) мальчики (коричневые) Равиш (красные) наши (оранжевые) молодые (желтые) девочки (зеленые), но (синие) девственницы (фиолетовый) идти (серый) без (белый).
Таблица, показывающая различные резисторы мнемоники, цвет и значение
Символ Color Значение
BIG Black 0
Boys Brown 1
Ravish Red 2
Orange Orange 3
Young Yellow 4
Girl Green 5
, но Blue 6
Dirgins Violet 7
GO GREY 8
Без White
Рисунок 2,0 Цветовой резистор
Как рассчитать цвет резистора S
. Номинальные характеристики обычно печатаются на корпусе резистора в виде цифр или букв, когда корпус резистора достаточно велик, чтобы прочитать печать, например, резисторы большой мощности. Но когда резистор небольшой, например, угольный или пленочный, мощностью 1/8 Вт, эта спецификация должна быть показана каким-либо другим способом, поскольку отпечаток будет слишком мелким для чтения.
Таким образом, чтобы преодолеть это, небольшие резисторы используют цветные полосы, чтобы указать как их значение сопротивления, так и их допуск с физическим размером резистора, указывающим его номинальную мощность. Полосы этой цветовой окраски создали систему идентификации, широко известную как «цветовой код резисторов ».
Много лет назад была разработана международная и общепризнанная схема цветовой маркировки резисторов как простой и быстрый способ определения омического сопротивления резистора независимо от его размера или состояния.
Он состоит из набора отдельных цветных колец или полос в спектральном порядке, представляющих каждую цифру значений резистора.
Маркировка цветового кода резистора всегда считывается по одной полосе, начиная слева направо, вы начинаете с полосы, цвет которой не является ни золотым, ни серебряным, или с полосы, ближайшей к концу корпуса резистора, с большим допуском по ширине полоса, ориентированная вправо, указывает на допуск. Путем сопоставления цвета первой полосы с соответствующим номером в столбце цифр цветного чата ниже идентифицируется первая цифра, которая представляет собой первую цифру значения сопротивления.
Опять же, путем сопоставления второй полосы с соответствующим номером в столбце цифр цветного чата будет получена вторая цифра значения сопротивления и так далее. Затем сопротивление считывается слева направо, как показано на рисунке 3.0 ниже;
Рис. 2.0 представляет собой типичное изображение резистора с цветовой маркировкой, чтобы считать полосы, вы считаете слева направо. Из приведенного выше цветового кода резистора первая полоса желтая, за ней следуют фиолетовый, красный и серебристый.
Первая полоса дает первую цифру номинала резистора
Вторая полоса дает вторую цифру номинала резистора
Третья полоса дает множитель мощности резистора
Четвертая полоса дает допустимое значение резистора
Рисунок 3.0 Кодовые значения резисторов с цветовой маркировкой
Теперь давайте рассчитаем значение сопротивления резистора на рисунке 2. 0,
Первая полоса: Желтый >>> 4 (первая цифра)
Вторая полоса: Фиолетовая >>> 7 (вторая цифра)
Третья полоса: красный >>> X10² (множитель)
Четвертая полоса: серебристый >>> 10% (допуск)
Следовательно, имеем 47X10² = 4700 Ом = 4,7 кОм резистор
ДОПУСК РЕЗИСТОРА
приведенный выше резистор можно рассчитать с процентом допуска, как показано ниже. Для данного резистора выше допуск определяется как
4700 Ом ±10%,
4700 + 470 = 5170 Ом
(10/100)X4700 = 470 Ом,
4700 – 470 = 4370 Ом0016
Диапазон значений от 4370 Ом до 5170 Ом
Это означает, что даже если резистор выйдет из строя, т. е. если по какой-либо причине резистор не даст точного значения, указанного цветовым кодом при измерении с помощью омметра, его значение не должно быть ниже 4370 Ом или выше 5170 Ом. Допустимое значение сопротивления резистора должно находиться в диапазоне от 4370 Ом до 5170 Ом.
Если цветовая маркировка резистора не ясна, следует использовать омметр для точного измерения сопротивления резистора. обратите внимание, что значение, указанное цветовым кодом, является идеальным значением, реальное значение резистора определяется путем измерения с помощью омметра, который является инструментом, используемым для измерения сопротивления резистора. Вы можете найти омметр, встроенный в мультиметр.
Примечание: каждый трехполосный резистор с цветовой маркировкой имеет допуск ±20 %. Резисторы с низким значением допуска более точны по значению, чем их аналоги.
У нас не может быть резисторов с любым допуском. Например, существуют стандартные множители для значения допуска 5%, они называются «предпочтительными значениями». ,39,43,47,51,56,62,68,75,82 и 91.
Эти стандартные множители не используются для указания коэффициента масштабирования. Они показывают, какие значения доступны для числовой части, а не множителей 10. В списке стандартных множителей может быть любой десятичный (10) множитель в обычном диапазоне от 10 Ом до 10 Ом.
Таким образом, у нас могут быть резисторы с допуском 5%, имеющие такие значения, как 100 Ом, 130 Ом, 150 кОм и т. д., но не 140 кОм, 170 кОм и т. д.0014 ЦВЕТОВЫЕ КОДЫ РЕЗИСТОРА ДЛЯ 5 И 6 ПОЛОС
Для 5 полос полосы 1 ^st , 2 ^nd и 3 ^rd дают цифры, а полоса 4 ^{90 903} дает 5 множитель дает значение допуска. Такие резисторы очень надежны и точны по номиналу.
6-полосный резистор имеет те же свойства, что и 5-полосный, за исключением того, что 6-полосный ^-й-й диапазон дает температурный коэффициент резистора, который измеряется в частях на миллион (ppm), это свойство говорит о том, как сопротивление резистора будет изменяться с изменением температуры.
В следующем уроке по резистору мы обсудим номинальную мощность резистора, а пока подумайте о том, чтобы прочитать другие уроки ниже, чтобы лучше понять электронику.
Что такое конденсатор и применение конденсатора
Разница между током и напряжением
Как пользоваться макетной платой
Углеродные резисторы – определение, работа, применение, преимущества
Определение резистора указывает на то, что он является основным гаджеты. Резистор представляет собой пассивный электрический компонент с двумя выводами. По своему определению резистор используется для ограничения прохождения электрического тока в цепи. Давайте подробнее рассмотрим, что такое угольный резистор, его компоненты и области применения в этом посте.
Фиксированная форма резистора — угольный резистор. Резистор существует уже более века. Первоначально резисторы изготавливались без покрытия. Резисторы с проволочной обмоткой и резисторы из углеродного состава были единственными доступными типами резисторов.
Углеродные резисторы представляют собой резисторы, состоящие из крошечных углеродных фрагментов со связующим в цилиндрической форме и запеченные с контактным выводом на другом конце.
Большая часть этих резисторов из углеродного состава состоит из металлических или углеродных пленок на керамическом носителе, и они часто используются в электрических цепях. Наиболее важным преимуществом угольного резистора является его способность выдерживать импульсы высокой энергии. Все тело угольного резистора несет энергию для протекающего через него электрического тока. Углеродный резистор выпускается в различных физических размерах с пределами рассеиваемой мощности от 1 Вт до 1/8 Вт.
Что такое угольный резистор?
Для изготовления сопротивления используются различные металлы и сплавы, в том числе нихром, латунь, платина и вольфрам. Однако по сравнению с углеродными резисторами большинство этих металлов имеют низкое электрическое сопротивление, поскольку трудно создать высокое сопротивление, не делая резистор громоздким. Известно, что сопротивление точно пропорционально произведению длины резистора на удельное сопротивление.
Углеродные резисторы обычно используются для откалибровать сопротивление , потому что они могут дать высокоточное значение сопротивления. Они недорогие, маленькие и могут быть установлены непосредственно на печатных платах, таких как те, которые используются в планшетах, смартфонах и процессорах ноутбуков. Металлические проволоки дороже в производстве, чем углеродные, которые доступны в огромных количествах, поэтому они выбраны по всем этим практическим причинам.
Обозначение угольного резистора
Наиболее часто используемым обозначением резистора в электрических и электронных схемах является зигзагообразная линия, значение сопротивления которой указывается в омах. Постоянные резисторы обычно имеют только одно значение сопротивления. С другой стороны, переменные резисторы могут иметь неограниченное количество сопротивлений в пределах от нуля до их максимального значения.
Части угольного резистора
Хотя угольные резисторы могут быть изготовлены из нескольких материалов, некоторые компоненты угольного резистора перечислены ниже.
Керамический сердечник
Никелевый колпачок
Углеродная пленка
Свинец
Защитный эпоксидный слой
Внутренняя структура угольного резистора показана на схеме ниже.
Метод осаждения используется для изготовления углеродных резисторов. В этой процедуре углеродный слой помещается на керамический корпус резистора. Поскольку углеродная пленка препятствует протеканию тока, она является важным компонентом резистора. Углеводороды, такие как метан и бензол, разрушаются при высокой температуре 1000°C. Чистый графит (углерод) используется для распределения по керамическому корпусу, а керамическая форма действует как изолятор от высоких температур или электричества.
Благодаря углеродному покрытию резистор выдерживает воздействие электричества без повреждений. Спиральная форма углеродного листа способствует точному сопротивлению этого углеродного резистора. Уменьшение ширины и увеличение длины также повышает эффективность резистора. Эпоксидное покрытие также используется для защиты резистора. Как показано на схеме, для концевой части используется металл, а для соединительных проводов, которые крепятся к металлическим концам, используется медь.
Работа с угольными резисторами
При построении электрической или электронной цепи для определенной цели необходимо индуцировать точное значение сопротивления в печатной плате. Это достигается за счет использования угольных резисторов, которые представляют собой небольшие компоненты. Эти компоненты представляют собой небольшой пакет сопротивления, который подключается к цепи для ограничения протекания тока на определенную величину.
Углерод нанесен на керамический сердечник в угольном резисторе. Осажденный углерод протравливается по спирали, превращая его в проволоку, намотанную на керамический сердечник. Шаг, диаметр и длина углеродной спирали варьируются в зависимости от требуемого сопротивления. Никелевые колпачки соединены с обоими концами сердечника, чтобы обеспечить превосходный контакт углерода и свинца.
Для электрической изоляции выводы припаяны к никелевым колпачкам, а весь резистор покрыт лаком. Металлические колпачки выполняют функцию теплоотводов для малых сопротивлений, необходимых для малых токов, отводя тепло, теряемое резистором. Металлический радиатор подключается отдельно для нужд большего тока, чтобы отводить лишнее тепло и предотвращать перегорание резистора.
Использование угольных резисторов
Ниже приведены некоторые области применения угольных резисторов:
Из-за способности углеродного резистора выдерживать импульсы высокой энергии, несмотря на его крошечный размер, его можно использовать в различных приложениях в повседневной жизни.
Резистор выдерживает температуру до 350°C и напряжение до 15 кВ.
В источниках питания рентгеновских, радарных систем и лазеров используется угольный резистор.
Он также используется в медицинских дефибрилляторах и другом чувствительном измерительном оборудовании, прикрепленном к пациенту, которое должно быть защищено от импульсов высокой энергии.
Преимущества/недостатки угольных резисторов
Способность угольного резистора выдерживать импульсы высокой энергии является одним из его наиболее важных преимуществ.
Когда ток проходит через угольный резистор, все тело проводит энергию.
Углеродные резисторы дешевле в производстве и имеют большее сопротивление, чем резисторы с проволочной обмоткой.
Основным недостатком угольного резистора является его большой отрицательный коэффициент сопротивления, что приводит к быстрому изменению сопротивления при изменении температуры. Сопротивление резистора уменьшается с повышением температуры.
Примеры задач
Задача 1: Дайте определение термисторам и их использованию.
Решение:
Термистор — это термометр сопротивления или резистор, сопротивление которого зависит от температуры. Название происходит от слов «тепловой» и «резистор». Он состоит из оксидов металлов, которые были измельчены в шарики, диски или цилиндры, а затем заключены в непроницаемое вещество, такое как эпоксидная смола или стекло. Использование термистора заключается в преобразовании электрического напряжения из температуры.
Проблема 2: Дайте определение реостату и его использованию.
Решение:
Реостат представляет собой переменный резистор, регулирующий ток. Они могут изменить сопротивление цепи, не разрывая ее. Реостат можно использовать, среди прочего, как переменный резистор или делитель потенциала.
Проблема 3: Каково допустимое значение цветостойкости золота и серебра?
Решение:
Допуск относится к проценту неточности в сопротивлении резистора или к тому, насколько фактическое измеренное сопротивление резистора отличается от его заявленного сопротивления. Значение допуска для резистора золотого цвета составляет 5 %, тогда как значение допуска для серебряного полосового резистора составляет ± 10 %.
Задача 4: Какой номинал резистора с коричневыми, черными и красными полосами?
Решение:
Цветовая маркировка резистора состоит из цветных полос, позволяющих легко определить значение сопротивления резистора и процент допуска, а физический размер резистора указывает его номинальную мощность. Резистор с коричневыми, черными и красными полосами имеет сопротивление 1000 Ом.
Задача 5: Что такое угольный резистор?
Решение:
Углеродный резистор представляет собой резистор, состоящий из крошечных углеродных фрагментов со связующим в цилиндрической форме и запеченный с контактным выводом на другом конце. Керамический сердечник, никелевый колпачок, углеродная пленка, свинец и защитный эпоксидный слой являются частями углеродного резистора.
Цветовые коды резисторов | Калькуляторы 3-4-5- и 6-полосных резисторов (2022)
Калькуляторы цветовых кодов 3-, 4-, 5- и 6-полосных резисторов
Цветовые коды резисторов используются для обозначения значения сопротивления, определенного ассоциацией производителей радиоприемников в 1920 году в соответствии с международными стандартами IEC 60062. и 6-полосные резисторы. Объяснение, формулы, решенные примеры и диаграммы добавлены под каждым калькулятором цветового кода резистора.
Похожие сообщения:

Содержание
Трехполосный резистор Цветовые коды
В настоящее время редко используется. Чтобы прочитать три полосы или цветные полосы на резисторе, первая полоса показывает первую значащую цифру. Вторая полоса показывает вторую значащую цифру, а третья полоса показывает множитель. Допуск для трехполосного резистора обычно составляет ±20% (т. е. отсутствие полосы допуска = ±20% допуска).
Короче говоря, если на резисторе отмечены три цветные полосы, это означает
1 ^st Цветная полоса = первый номер номинала резистора.
2 ^nd Цветная полоса = второй номер номинала резистора.
3 ^3-й Цветная полоса = количество нулей (как множитель) с первыми двумя цифрами резистора (цифрами).
Как рассчитать значение цветового кода трехполосного резистора?
Можно использовать следующую формулу (уже используемую в калькуляторе) для определения значения сопротивления трехполосного резистора.
1-я цифра . 2-я цифра x множитель
Пример:
Например, значение сопротивления для показанного трехполосного цветового кода резистора ( Коричневый , Черный и Красный ) в соответствии с таблицей будет:16
1 . 0 x (100) = 1000 Ом с допуском ± 20 %.
Калькулятор цветового кода трехполосного резистора
Цветовой код четырехполосного резистора
Это обычные типы резисторов для использования в электронных схемах. Для определения цветовых кодов четырех полос, напечатанных на резисторе, первая полоса показывает первую значащую цифру (1-я цифра). Вторая полоса показывает вторую значащую цифру (2-я цифра). Третья полоса показывает множитель (х10). Четвертая полоса показывает ± допуск в %.
(Видео) Таблица цветовых кодов резисторов Обзор учебника — Физика
Проще говоря, если на катушке индуктивности напечатаны четыре цветные полосы, это означает, что
1 ^st Цветная полоса = первое число номинала резистора.
2 ^nd Цветная полоса = второй номер номинала резистора.
3 ^3-й Цветная полоса = количество нулей (как множитель) с первыми двумя цифрами резистора (цифрами).
4 ^th Цветная полоса = допуск в процентах (%).
Как определить значение сопротивления четырехполосного резистора Цветовой код?
Следующую формулу можно использовать для определения значения сопротивления четырехполосного резистора.
1 ^ст Цифра . 2 ^-я-я цифра x множитель; ± Допустимое отклонение в %
Пример:
Например, значение сопротивления для показанного четырехполосного цветового кода резистора ( Коричневый , Черный , Красный и Golden ) согласно таблице будет:
1 . 0 x (100) = 1000 Ом с допуском ± 5 %.
Калькулятор цветового кода четырехдиапазонного резистора
Цветовой код пятиполосного резистора
В цветовом коде пятидиапазонного резистора в качестве третьей значащей цифры имеется дополнительная цветовая полоса, обеспечивающая высокую точность. Чтобы узнать значение резистора с цветовой кодировкой с пятью полосами, цветовые коды первой, второй и третьей полос показывают соответственно первую значащую, вторую значащую и третью значащую цифры. Четвертая полоса показывает множитель, а пятая полоса показывает ± допуск в процентах (%).
Таким образом, если на резисторе напечатано пять цветных полос, это означает, что
1 ^st Цветная полоса = первая (1-я) цифра номинала резистора
2 ^-я Цветная полоса = вторая (2-я) цифра номинала резистора.
3 ^3-й Цветная полоса = третий (3-й) номер номинала резистора.
4 ^-й Цветная полоса = как множитель (количество нулей) с первыми двумя цифрами резистора (цифрами).
5 ^-й цветная полоса = допуск в %.
Как узнать значение сопротивления пятиполосного резистора Цветовой код?
Следующую формулу можно использовать, чтобы узнать значение сопротивления пятиполосного резистора.
См. также
roxana elizabeth caro elenesJokercars OHG в Филиппсбурге | AutoScout24Python Вопросы и ответы по программированию
1 ^st Цифра . 2 ^-я-я цифра . 3 ^rd Цифра x Множитель; ± Допуск в %
Пример:
Например, значение сопротивления для показанного 5-полосного цветового кода резистора ( Коричневый , Черный , Оранжевый , Красный и Желтый будет 9 в соответствии с таблицей) :
1 . 0 . 3 x (100) = 10,3 кОм с допуском ± 5 %.
(Видео) Простой трюк для чтения цветового кода резистора всех диапазонов
Полезно знать:
Существует особый сценарий в случае 5-диапазонного резистора с цветовым кодом резистора, где четвертая полоса имеет номер 9.0014 Золото или Серебро . В этом случае первые две полосы показывают первые две значащие цифры, третья — для множителя, 4-я — для допуска в % и 5-я — для температурного коэффициента (так же, как в резисторе с цветовым кодом шестиполосного резистора). Единицей измерения температурного коэффициента является ppm/K, а более подробную информацию о ppm/K можно найти в цветовом коде 6-диапазонного резистора ниже.
Калькулятор цветовых кодов пятиполосных резисторов
Цветовые коды шестиполосных резисторов
Существует дополнительная цветовая полоса в качестве температурного коэффициента в 6-полосном цветовом коде резистора для обеспечения высокой точности. Чтобы прочитать шесть цветовых кодов полос на 6-полосном резисторе, цветовые коды первой, второй и третьей полос показывают первую значащую, вторую значащую и третью значащую цифры соответственно. Четвертая полоса показывает множитель. Пятая полоса показывает ± допуск в %. Шесть полос показывают температурный коэффициент в ppm/°K или ppm/°C.
Следовательно, если на резисторе напечатано шесть цветных полос, это означает
1 ^st Цветная полоса = первая цифра номинала резистора
2 ^nd Цветная полоса = вторая цифра номинала резистора.
3 ^3-й Цветная полоса = третья цифра Номер номинала резистора.
4 ^-й Цветная полоса = множитель (количество нулей) с первыми тремя цифрами резистора (цифрами).
5 ^й Цветная полоса = допуск в %.
6 ^th Цветная полоса = Температурный коэффициент в ppm/°K или ppm/°C.
Как найти значение сопротивления пятиполосного резистора Цветовой код?
Следующую формулу можно использовать для определения значения сопротивления шестиполосного резистора.
1 ^ст Цифра . 2 ^nd Цифра . 3 ^rd Разряд x Множитель; ± Допустимое отклонение в %, температура Коэффициент
Пример:
Например, расчетное значение сопротивления в омах (преобразованное в кОм) для отображаемых 5-ти полосных резисторов с цветовой кодировкой, например ( Коричневый , Черный , Оранжевый , Красный , Желтый , Коричневый ) согласно таблице будет:
1 . 0 . 3 x (100) = 10,3 кОм с допуском ± 5% 100 ppm/°C.
Полезно знать
Шестой диапазон, используемый для температурного коэффициента в 6-полосном цветовом коде резистора. PPM/K означает «Часть на миллион в Кельвина ».
Для вышеупомянутого цветового кода для температурного коэффициента, который равен коричневый , Это означает, что сопротивление изменится на 100 частей на миллион на 1 Кельвин.
Например,
Вышеупомянутый резистор имеет значение 10,3 кОм с допуском ± 5% и 100 частей на миллион/°C ( Коричневый Цвет как 6-й диапазон для температурного коэффициента. И мы хотим знать, насколько значение сопротивления будет
(100 x 10 ºC/10 ⁶ ) x 10,3 кОм = отклонение ± 1,03 Ом на 10 ºC
См. также
Ediciones limitadas, pocos ejemplares ymillones de dólares: cuáles son los autos más caros del mundo[Tutorial] Cara Save Halaman Tertentu Di Word Beserta GambarMATLAB Answers By Online tutors 24/7 ??‍??
(видео) РЕЗИСТОРЫ: 3-полосные, 4-полосные, 5-полосные, 6-полосные, цветовая кодировка (версия на тагальском языке)
Калькулятор цветовых кодов шестидиапазонных резисторов
Цветовые коды резисторов
для расчета значения 3-полосных, 4-полосных, 5-полосных и 6-полосных резисторов в соответствии с их цветовыми кодами, напечатанными на нем.
Между тем, чтобы узнать, как работает калькулятор цветовых кодов резисторов и как читать напечатанные цветовые коды на конкретном резисторе, чтобы найти их значение, см. следующие таблицы и диаграмму. Также ниже каждого калькулятора даны формулы и таблицы с решаемым примером.
Ниже приведена таблица, показывающая различные значения для различных цветовых кодов резисторов.
N/A
Количество диапазонов 3-диапазонный 4-диапазонный 5-Band 6-Band
1 ^ST. Digit
2 ^nd Band 2 ^nd Digit 2 ^nd Digit 2 ^nd Digit 2 ^nd Digit
3 ^rd Band Multiplier Multiplier 3 ^rd Digit 3 ^rd Significant Digit
4t ^h Band N/A Tolerance Multiplier Multiplier
5 ^TH Полоса N/A N/A Допустимость Допустимость
6 ^TH полоса N/A N/A N/A N/A N/A0009 Температурный коэффициент
Значения цвета для значащих цифр
В цветовых кодах резисторов каждый цвет обозначает определенное значение. В случае 3-полосных и 4-полосных резисторов первые две цветные полосы показывают значащие цифры и их значения, в то время как для 5-полосных и 6-полосных резисторов цветные полосы 1 ^st, 2 ^nd и 3 ^rd показаны значащие цифры и связанные значения.
Желтый
Band Color Value
Black (2 ^nd & 3 ^rd Bands Only) 0
Brown 1
RED 2
Оранж 3

4 Желтый 4 Желтый 4 .0009
Green 5
Blue 6
Violet 7
Grey 8
Белый 9
Следующие простые мнемоники можно запомнить, чтобы запомнить последовательность цветовых кодов для цветовых кодов резисторов.
B etter B e R ight O r Y our Gre at B ig V acation g oes W rong.
B B ROY of G reat B ritain had a V ery G ood W ife who wore G old and S ilver N ecklace.
Второй для дополнительных цветов в столбце множителя.
Значения цветов для множителя
Цвет третьей полосы для 3-полосного резистора и 4-полосного резистора или четвертой полосы для 5-полосного и 6-полосного резистора известен как Множитель . В следующей таблице показаны цвета и соответствующие значения для цветовой полосы множителя.
1 Ом
Color Мультипликатор
Black 1 Ом

0006 BROWN 10Ω
RED 100Ω
ORANGE 1kΩ
YELLOW 10kΩ
Зеленый 100Kω
Blue 1Mω
Вайолет 10MΩ
GREY 100MΩ
WHITE 1GΩ
GOLD 0. 1Ω
SILVER 0,01 Ом
Значения цветов допусков
В трехполосных цветовых кодах резисторов нет полосы допуска, поэтому обычно предполагается и используется 20%. Четвертая полоса в 4-полосном цвете резистора используется для значения допуска. В случае 5-полосных и 6-полосных резисторов 5 ^{-й код полосы} используется для допуска в процентах.
COLOR Tolerance
BLACK N/A
BROWN ± 1% (F)
RED ± 2% (G)
ОРАНЖЕВЫЙ ± 3%
6
60014 YELLOW
± 4%
GREEN ± 0. 5% (D)
BLUE ± 0.25% (C)
VIOLET ± 0.10% (B)
GREY ± 0.05% (A)
WHITE N/A
Gold ± 5% (J)
Серебро ± 10% (K)
СПЕРЕЧАТЕЛЬСТВО.
B = 0,1 %
C = 0,25 %
D = 0,5 %
F = 1 %
G = 2 %
j = 5 %
K = 10 %
M = 200606 (General
K = 10 %
0604 M = 200605. )
(Видео) Как прочитать и рассчитать значение цветового кода сопротивления 3 4, 5 и 6-полосный цветовой код резистора Hindi
Значения температурного коэффициента
Шестой диапазон шестидиапазонного резистора показывает температурный коэффициент в ppm/ºC, который показывает, насколько значение резистора изменяется при изменении температуры. Более подробную информацию о температурном коэффициенте и ppm/ºC и ppm/K можно найти под калькулятором резисторов для 6 диапазонов. Короче говоря, PPM/K означает «Часть на миллион в Кельвина ».
Например,
Вышеупомянутый 6-полосный резистор со значением 10,3 кОм с допуском ± 5% и 100 ppm/°C ( Коричневый Цвет как 6-я полоса для температурного коэффициента. И мы хотим знать, насколько изменится значение сопротивления, если произойдет изменение температуры на 10ºC.
(100x 10°C/10 ⁶ ) x 10,3 кОм = отклонение ± 1,03 Ом на 10°C.
COLOR Temperature Coefficient (ppm/ºC)
BLACK N/A
BROWN 100
RED 50
ORANGE 15
YELLOW 25
GREEN N/A
Blue 10
Violet 5 . 0015
GREY N/A
WHITE N/A
Good to Know:
In the case of a 5 band Резистор с цветовым кодом, где четвертая полоса — Gold или Silver . В этом случае первые две полосы показывают первые две значащие цифры, третья — множитель, четвертая — допуск и пятая — температурный коэффициент, то же самое в шестиполосном резисторе с цветовым кодом резистора. Единицей измерения температурного коэффициента является ppm/K, а более подробную информацию о ppm/K можно найти в 6-полосном цветовом коде резистора.
Цвета ремешка Gold и Silver заменены цветами Yellow и Grey в случае высоковольтных резисторов, чтобы предотвратить попадание частиц, таких как металлы и т. д., в покрытие резистора.
Резистор с нулевым сопротивлением (одна полоса черного цвета) используется в качестве проводного соединения на печатной плате (печатной плате) для соединения дорожек.
Для высокочувствительных устройств (таких как военные) существует полоса надежности, которая показывает частоту отказов в % на 1000 часов работы. Эта полоса недоступна в коммерческих резисторах.
Цветовые коды резисторов SMD
Мы уже обсуждали очень подробный пост о том, как найти номинал резисторов SMD с решенными примерами.
Цветовой код резистора Таблицы
Похожие сообщения:
(Видео) Калькулятор цветовых кодов резистора
Калькулятор ближайшего значения стандартного резистора
Для чего используется резистор с нулевым сопротивлением? Применение резисторов 0 Ом
Разница между сопротивлением постоянному и переменному току — какое из них больше?
Теги
Калькулятор 3-полосного резистора Калькулятор 4-диапазонного резистора Калькулятор 5-диапазонного резистора Калькулятор 6-диапазонного резистора Цветовые коды резисторов
См. также
Вопросы и ответы по алгебре в январе 2022 г. Bd Jobs TodayФармакология Вопросы и ответы онлайн ???
Часто задаваемые вопросы
Как вы читаете 4-полосный резистор с 5-полосным резистором? ›
Значит, это всего лишь один ноль. Итак, для семи первых двух полос, а затем один ноль четыре
Подробнее ›
Как рассчитать 5-полосный резистор? ›
Давайте возьмем в качестве примера 5-полосный резистор с цветами, указанными на изображении выше (коричневый, зеленый, красный, черный и золотой). Значит по формуле сопротивление будет: 152 * 1 = 152 Ом с допуском 5% .
Узнать больше ›
Как определить цветовой код 6-полосного резистора? ›
Как прочитать цветовой код 6-полосного резистора? Если цвета на 6-полосном резисторе в следующем порядке: зеленый, коричневый, фиолетовый, черный, золотой и оранжевый. Значения цветовых полос будут такими: Зеленый = 5, Коричневый = 1, Фиолетовый = 7, Черный = 100, Золотой = 5%, Оранжевый = 15 частей на миллион .
Узнать больше ›
Как рассчитать резисторы? ›
Если вы знаете общий ток и напряжение во всей цепи, вы можете найти общее сопротивление, используя закон Ома: R = V / I . Например, параллельная цепь имеет напряжение 9 вольт и общий ток 3 ампера. Общее сопротивление R _T = 9 вольт / 3 ампера = 3 Ω.
Узнать больше ›
Как рассчитать сопротивление? ›
R = V ÷ I Вопрос
Каково сопротивление лампы? Для расчета сопротивления электрического компонента используется амперметр для измерения силы тока и вольтметр для измерения разности потенциалов. Затем сопротивление можно рассчитать по закону Ома.
Прочитать всю историю ›
Каково значение 6-полосного резистора? ›
Резистор с 6 полосами
по сути представляет собой 5-полосный резистор с дополнительным кольцом, которое обозначает температурный коэффициент или иногда частоту отказов . Наиболее распространенный цвет шестой полосы — коричневый (100 ppm/K), что означает, что при изменении температуры на каждые 10 ℃ значение сопротивления изменяется на 0,1%.
Прочитать всю историю ›
Есть ли 3-полосный резистор? ›
Значения трехполосных резисторов имеют допуск ±20% и обычно используются любителями или когда значение сопротивления не является критическим . Для резистора 1R0 (1 Ом) с 3 полосами цвета будут коричневыми, черными и золотыми. Значение сопротивления будет находиться в пределах от 1,2 Ом до 0,8 Ом.
Подробнее ›
Как вы читаете 3-полосный резистор? ›
Первые две полосы всегда обозначают первые две цифры значения сопротивления в омах. На трех- или четырехполосном резисторе третья полоса представляет собой множитель. Этот множитель в основном сдвигает ваш десятичный разряд, чтобы изменить ваше значение с мегаомов на миллиомы и где-то между ними.
Подробнее ›
Как найти сопротивление 6-полосного резистора? ›
Давайте возьмем в качестве примера 6-полосный резистор с цветами, указанными на изображении выше (коричневый, черный, оранжевый, красный, золотой и коричневый). Значит по формуле сопротивление будет: 103 * 100 = 10300 Ом с допуском 5% и значением температурного коэффициента 100 ppm/K .
Прочитать всю историю ›
Как распознать трюк с цветовым кодом резистора? ›
Цветовые коды резисторов можно запомнить с помощью мнемонического устройства «У BB ROY из Великобритании была очень хорошая жена», заглавные буквы представляют собой первые буквы цветов, а их позиции — цифровые значения .
Узнать больше ›
Как вы читаете 4-полосный резистор? ›
Как читать цвета 4-диапазонных резисторов — YouTube
Прочитать всю историю ›
Как прочитать цветовой код? ›
Шестнадцатеричные цветовые коды начинаются со знака решетки или хэштега (#) и сопровождаются шестью буквами и/или цифрами . Первые две буквы/цифры относятся к красному цвету, следующие две — к зеленому, а последние две — к синему. Значения цвета определяются значениями от 00 до FF (вместо от 0 до 255 в RGB).
Показать больше ›
Как измерить резистор для диапазона? ›
Расчет. Для расчета значения сопротивления нужно сгруппировать значения полос значащих цифр — т. е. значения первых двух или трех полос слева, в зависимости от общего количества полос. Затем вам нужно умножить это значение на множитель, чтобы получить значение сопротивления резистора.
Просмотреть еще ›
Какого цвета резистор на 220 Ом? ›
Следовательно, цветовой код резистора 220 Ом будет – красный, красный и коричневый .
Расскажи мне больше ›
Как рассчитать ток? ›
Ток представляет собой отношение разности потенциалов к сопротивлению. Он представлен как (I). Текущая формула дается как I = V/R . Единицей силы тока в системе СИ является Ампер (Amp).
Узнать больше ›
Как рассчитать сопротивление в последовательной цепи? ›
Расчет сопротивления в последовательной цепи — GCSE Physics — YouTube
Подробнее ›
Как рассчитать общий ток? ›
Какова формула полного тока? IT = VT/RT или I total = V total / R total или общий ток = общее напряжение / общее сопротивление.
Прочитать всю историю ›
Как рассчитать закон Ома? ›
Уравнение закона Ома: V = IR , где V — напряжение на проводнике, I — ток, протекающий по проводнику, а R — сопротивление, оказываемое проводником потоку тока.
Узнать больше ›
Какие 3 формулы в законе Ома? ›
Рис. 3-4: Круговая диаграмма, помогающая запомнить формулы закона Ома V = IR, I = V/R и R= V/I . V всегда наверху.
Подробнее ›
Как рассчитывается постоянный ток? ›
P = V X I . Здесь P — мощность в ваттах. V — напряжение в вольтах. I ток в амперах.
Прочитать всю историю ›
Какого цвета резистор 4,7 К? ›
Резистор сопротивлением 4,7 кОм можно определить по цветовой маркировке резистора желто-фиолетовый-красно-золотой или желто-фиолетовый-черный-коричневый-золотой .
Подробнее здесь ›
Какого цвета резистор на 470 Ом? ›
470 Ом, 0,5 Вт, высококачественный углеродно-пленочный резистор (CFR) с допуском ± 5% и лужеными медными выводами. Резистор 470 Ом Цветовой код: Желтый, Фиолетовый, Коричневый, Золотой .
Узнать больше ›
Какого цвета резистор на 220 Ом? ›
Следовательно, цветовой код резистора 220 Ом будет – красный, красный и коричневый .
Подробнее здесь ›
Как идентифицировать резистор 4,7 К? ›
Резистор 4,7 кОм Цветовой код
Четырехполосный резистор 4,7 кОм легко узнать по характерному рисунку из желтых, фиолетовых и красных полос . Версии с 5 и 6 полосами имеют узор из желтого, фиолетового, черного и коричневого цветов, за которым следует полоса допуска и полоса температурного коэффициента на версии с 6 полосами.
Подробнее ›
Какого цвета резистор 2K? ›
Резистор 2 кОм Цветовой код: Красный, черный, красный, золотой .
Узнать больше ›
Какого цвета резистор 910 Ом? ›
Резистор 910 Ом Цветовой код: Белый, Коричневый, Коричневый, Золотой .
Просмотреть больше ›
Какой цветовой код у 3,3 Kω 5? ›
Резистор 3,3 кОм Цветовой код: Оранжевый, Оранжевый, Красный, Золотой .
Подробнее ›
Какого цвета резистор на 22 Ом? ›
Резистор 22 Ом Цветовой код: Красный, Красный, Черный, Золотой . Сопротивление: 22 Ом, Номинальная мощность: 0,25 Вт, Приблизительный максимальный ток: 107 мА.
Подробнее ›
Каков цветовой код резистора 100 Ом? ›
Резистор 100 Ом Цветовой код: коричневый, черный, коричневый, золотой.
Продолжить чтение ›
Какого цвета резистор на 390 Ом? ›
390 Ом 0,25 Вт Металлопленочный резистор (MFR) с допуском ±1%. Цветовой код резистора 390 Ом: Оранжевый, Белый, Черный, Черный, Коричневый . Сопротивление: 390 Ом, Номинальная мощность: 0,25 Вт, Приблизительный максимальный ток: 25,32 мА.
Узнать больше ›
Какого цвета резистор на 250 Ом? ›
250 = Красно-Зелено-Коричневый .
Подробнее ›
Каков цветовой код резистора 10K? ›
Резистор 10 кОм Цветовой код: коричневый, черный, оранжевый, золотой. Сопротивление: 10 кОм, номинальная мощность: 0,25 Вт, приблизительный максимальный ток: 5 мА.
Узнать больше ›
Какого цвета резистор на 180 Ом? ›
Резистор 180 Ом Цветовой код: Коричневый, Серый, Коричневый, Золотой .
Продолжить чтение ›
Какого цвета резистор на 1,5 кОм? ›
Резистор 1,5 кОм Цветовой код: Коричневый, Зеленый, Красный, Золотой . Сопротивление: 1,5 кОм, номинальная мощность: 2 Вт, приблизительный максимальный ток: 36,52 мА.
Просмотреть больше ›
Как узнать код цвета? ›
Формула для трехполосного цветового кода резистора – 1-я цифра. 2-я цифра. третья цифра x множитель = 1,0. 3 X100 = 10,3 кОм ±5% 100 ppm/ ^или с .
Прочитать всю историю ›
4. Формула для расчета цветового кода резистора||Получить номинал резистора по инновационным идеям
5. Колесо калькулятора сопротивления/сопротивления своими руками | Цветовое колесо для определения сопротивления
Наклейки на резисторы для продажи | Redbubble
Теги:
электроника, сделай сам, припой, резистор, ом, ом, 15k, схема, печатная плата, компьютер, raspberry pi, печатная плата, макет, сопротивление, светодиод, технология, ботаник, компонент, технология, провод, части, электрические, датчик, микросхема, проводка, производитель, марка
Наклейка на резистор
By astromatt
От 1,32 €
Теги:
резистор, цвет, цвет, таблица, e12, значение, электроника, электроника, техника, компонент, полезный, инженер, электрик, микро, контроллер
Наклейка с таблицей цветов резисторов
1.38
Теги:
резистор, цвет, цвет, таблица, e12, значение, электроника, электроника, техника, компонент, полезный, инженер, электрик, микро, контроллер
Наклейка с таблицей цветов резисторов
By ZB-Prints
From €1,38
Теги:
сопротивление, резистор, электроника, электричество, электротехника, инженерия, инженер, физика, ом, хобби, зануда, гик, смешно, шутка
Присоединяйтесь к сопротивлению Наклейка
От €1,32
Теги:
резистор, резистор, электроника, электрика, компонент, схема, цвета, выродок, техника, цвета, номер, цифры0050 From €1,40
Теги:
инженер-электрик, электротехника, инженерия, резистор, цепь, сопротивление, новинка, электротехника, выпускник, колледж, специальность электротехника, смешно
Быть или не быть инженером-электриком Наклейка с цепями
By 14thFloor
От 3,30 €
Теги:
Ом, закон, резистор, сопротивление, электрика, электроника, ботаник, комплект, конденсатор, коды, диаграмма, цвет, согласованные, числа, углерод, ic, схема, выродок , геймер, встроенный, полосы
Сопротивление бесполезно Наклейка
От taspaul
От 1,43 €
Теги:
Ом, колесо, мощность, резистор, цвет, диаграмма, цвет, электроника, компоненты, схема, схема, печатная плата, макет, электричество, инженер , проектирование, ricemann2000, круто, мило, мем, смешно, лол, каламбур, закон, ом, вольт, усилитель, уравнение, круг
Наклейка «Колесо силы Ома»
конденсатор, диаграмма, схема, принципиальная схема, компонент, компьютер, компьютеры, постоянный ток, диаграмма, электрические, электрические символы, электрические символы и имена, электронная техника, электроника, шпаргалка по электронике, электроника, справочник по электронике, инженер, технический справочник, выродок, материнская плата, ботаник, детали, реле, резистор, полупроводник, стержень, технология, технический, тинкер, тинкер, tinkrlearnr, трансформатор, транзистор, напряжение, чип, доска, технология, наука, процессор, электронный, аппаратное обеспечение, интегрированный, пк, ре тро, связь, техника, микрочип, информация
Наклейка «Основы электроники и электрических цепей»
Автор Jed Moody
От 1,38 €
Теги:
электрические, электрические, электрические, закон ома, закон ома, инженер-электрик, электротехника, электричество, на электричестве, сопротивление, сопротивление, сопротивление на продажу, электротехника, для студентов, студенты электротехники, забавный инженер, забавный электрик, забавная электроника, сопротивление, цветовой код, цветовое кодирование, цвета, кодирование, калькулятор сопротивления, цветовой код сопротивления, руководство по цветовому коду резистора, резистор Таблица цветового кода, значение сопротивления, 4-полосный резистор, Числа, Резистор, 5-полосный резистор, Электрический класс, Электроника, класс, школа, Колледж, Университет, Степень, для, Цветовой код резистора, Цветовые коды резистора, физика, Инженерное искусство, Инжиниринг и искусство, искусство и инженерия, инженерное искусство, инженерное искусство, инженерное искусство, инженерное искусство
Калькулятор сопротивления в омах с цветовой маркировкой резистора, руководство по электротехнике, электронике Студенты, электрики, техники и инженеры Цвета Дизайнерские подарки Наклейка
By ArtoShopy
От 1,38 €
Теги:
резистор, таблица цветов, резистор, цвет , диаграмма, цвет, Электроника, компоненты, Цепь, Цепной, Печатная плата, Макет, электричество, Инженер, Инжиниринг, Ricemann2000, круто, хороший, Мем, веселая, лол, каламбур, Ом
Наклейка с цветовой диаграммой резистора 9
От 1,38 €
Теги:
инженер, инженер, стремящийся, карьера, ствол, женщины в стволе, электрик, университет, колледж, будущее, цели, синий, резистор
Наклейка начинающего инженера-электрика
By LeoEng12
От 1,32 €
Теги:
резистор, мастерская, makerspace, сопротивление, цветовые коды, цветовые коды, руководство по резисторам, цветовые коды резисторов, цветовые коды резисторов, электроника, руководство
Руководство по цветовым кодам резисторов (5- Группа) Наклейка
от Paulypaulypauly
от € 1,44
Теги:
Диаграмма резисторов, образование, электроника, наука
Стрита с резисторами
9279,,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
,
. , метка, Опасность, мощность, Плохо, Боль, Желтый, Ом, колесо, Резистор, цвет, диаграмма, цвет, Электроника, компоненты, Цепь, Цепной, Печатная плата, Макет, электричество, Инженер, Инжиниринг, Ricemann2000, круто, хороший, Мем , прикол, лол, игра слов, закон, ом, вольт, усилитель, уравнение, круг
Предупреждающий знак о высоком напряжении Наклейка
Byrismann
От 1,38 €
Теги:
резистор, мастерская, makerspace, сопротивление, цветовые коды, цветовые коды, руководство по резисторам, цветовые коды резисторов, цветовые коды резисторов, электроника, руководство
Наклейка с цветовым кодом резистора (4-диапазонная) npn, pnp, MOSFET, FET, IGBT, операционный усилитель, усилитель, логические элементы, электроника, машиностроение, инженер, электрика
Транзистор Электронная схема ворот NAND Наклейка
By EngineersArt
От 1,66 €
Теги:
Ом, кодон, красочный, колесо, мощность, резистор, цвет, диаграмма, цвет, цвета, электроника, компоненты, схема, схема , pcb, макет, электричество, инженер, инжиниринг, mayumiart, круто, хороший, мем, смешной, лол, каламбур, закон, ом, вольт, усилитель, уравнение, круг, закон ома, цветовое колесо, электрическая формула, электрическая основная формула, электрическая формула, колесо закона Ома, наука, физика
Наклейка колеса закона Ом
By MayumiArt
От 1,53 €
Теги:
резистор конденсатор индуктор, резистор, конденсатор, индуктор, диод, электрический, электронщик, инженер, ботаник, выродок, pn переход, электронные компоненты, n тип, p тип, технология, технология, оборудование, схема, электроника, электрический, трансформатор, припой, электронные схемы, платы, монтажные платы, принципиальная схема, светодиод, диоды, напряжение, диод электронный, диодная схема диод, ток, компонент, диод pn переход npn 2 диода диод, светоизлучающий диод, значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора, светоизлучающий диод светодиод, электронная техника, машиностроение, электротехника, полупроводник, резистор, конденсатор, индуктор, резистор, конденсатор, индуктор, резистор, конденсатор, индуктор, резистор, конденсатор, индуктор, резистор, конденсатор в дуктор резистор конденсатор индуктор, pn переход, pnp транзистор, npn транзистор, транзистор, значок, ом, вольт
Резистор, конденсатор, индуктор, наклейка
От ClassyGeek1
От 2,04 €
Теги:
присоединяйся, сопротивление, ом, символ, смешно, электрик, электрик, инженер, юмор, резистор, студент, ом присоединяйся к сопротивлению
, Присоединяйтесь к Сопротивлению. Наклейка
Автор lolotees
От €2,20
Теги:
быть или не быть электриком, схемотехника, инженерия, электротехника, инженер-электрик, сопротивление, специальность электротехника, инженер, прикол, выродок, резистор, колледж, быть или не быть, выпускник, новинка, зануда, электрик, студент-инженер, учитель инженерии, электротехника, шутка по электротехнике, быть или не быть электриком быть или не быть электриком
Быть или не быть электротехникой Наклейка
By SixPackArt
От 1,66 €
Теги:
инженер-электрик, электротехника, инженерия, резистор, схема, сопротивление, новинка, электротехника, выпускник, колледж, электротехника Major, смешной
Схема инженера-электрика с наклейкой резистора инженер, ботаник, компьютерщик, pn переход, электронные компоненты, тип n, значок транзистора изображение транзистора логотип транзистора тип транзистора npn транзистор pnp транзистор электронная инженерия ботаник компьютерщик транзисторный компьютерщик, тип p, технология, оборудование, схема, электроника, электрический, трансформатор , припой, электронные схемы, платы, монтажные платы, принципиальная схема, светодиод, диоды, напряжение, диод электронный, диодная схема диод, ток, компонент, диод pn переход npn 2 диода диод, светоизлучающий диод, резистор значок значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора, электронный инженерия, инженерия, электротехника, полупроводник, pnp транзистор, npn транзистор, значок, ом, вольт
Наклейка на транзистор
От ClassyGeek1
От 2,04 €
Теги:
инженер-электрик, электротехника, инженерия, резистор, схема, сопротивление, новинка, электротехника, выпускник, колледж, электротехника, смешной
Resist Идея подарка цепи для инженеров-электриков Наклейка
От 14thFloor
От €3,30
Теги:
символ резистора, код резистора, электрический резистор, электрический символ резистора, электронный резистор, изображения резистора, код номера резистора, использование резистора, использование резистора , символьный резистор
символьный резистор Наклейка
Автор: GDkareem
От 1,27 €
Метки:
индуктор, диод, электрический, электронный, инженер, ботаник, гик, pn переход, n тип, p тип, область истощения, технология, мощность, технологии, оборудование, Цепь, Электроника, Телекоммуникации, Электрический, Трансформатор, Припой, Электронные схемы, Доски, Монтажные платы, принципиальная схема, светодиод, Диоды, напряжение, Электронный диод, Диодная схема, текущий, Резистор, компонент, Диодный pn переход npn 2 диода диод, светоизлучающий диод, значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора значок резистора, светодиод светодиод, электронная техника, машиностроение, электротехника, полупроводник, pn переход, pnp транзистор, npn транзистор, транзистор, значок, ом, вольт
Наклейка со значком резистора
От ClassyGeek1
От 2,04 €
Теги:
резистор, цвет, диаграмма, цвет, электроника, компоненты, схема, схема, печатная плата, макет, электричество
Таблица цветов резистора10 Наклейка
Cheesy-Puffs
От €1,32
Теги:
attiny85, atmel, ic, интегральная, схема, погружение, дуэль, в, линия, электроника, питание, электричество, резистор, транзистор, программа, кодирование, код, программируемый
ATtiny85 Наклейка
By Cheesy-Puffs
От 1,32 €
Теги:
ic, интегральная схема, печатная плата, индуктор, чип, резистор, сопротивление, электроника, компоненты, электрический, электрический, инженер, проектирование, робототехника, автоматика, технология, техник, ремонт, конденсатор, транзистор, малина, пи, esp32
Компоненты электроники Наклейка
By EngineersArt
From €1. 66
Метки:
символ резистора, код резистора, резистор электрический, символ резистора электрический, электронный резистор, изображения резистора, код номера резистора, использование резистора, использование резистора
Изометрический резистор современный Наклейка
Автор GDkareem
От €1,27
Теги:
пайка, электроника, резистор, резисторы, хобби, шутка, юмор, юмор, гик
Присоединяйтесь к Сопротивлению! Наклейка
By Confundo
От 1,22 €
Теги:
электроника, резистор, потенциометр, ic, asic, чип, кремний, индуктор, конденсатор, geek, nerd, eevblog, raspberry pi, smt, сквозное отверстие, компонент, сделать, создать, eeprom
Наклейка Resist
По соответствию
От 1,44 €
Теги:
символ резистора, код резистора, электрический резистор, электрический символ резистора, электронный резистор, изображения резистора, код номера резистора, использование резистора, символ катушки соленоида, соленоид магнит, характерный резистор
символьный резистор (соленоид) сердитый Наклейка
Автор: GDkareem
От 1,27 €
Теги:
символ резистора, код резистора, электрический резистор, символ электрического резистора, электронный резистор, изображения резистора, код номера резистора , использование резистора, использование резистора
изометрический резистор. соленоидный магнит
изометрический резистор (соленоид) Наклейка
By GDkareem
From €1.27
Теги:
nikola, tesla, электричество, катушка, индукция, сопротивление, резистор, высокое, напряжение, мощность, ток, технология, схема , схемотехника, история, черный, белый, цвет, hd, определение, известные, картинки
nikola tesla Наклейка
By Cheesy-Puffs
От 1,32 €
Теги:
конденсатор, схема, схема, принципиальная схема, компонент, компьютер, компьютеры, постоянный ток, схема, электрические, электрические символы, электрические символы и названия , электронная техника, электроника, шпаргалка по электронике, электроника, справочник по электронике, инженер, инженерный справочник, выродок, материнская плата, ботаник, части, реле, резистор, полупроводник, шток, технология, технический, тинкер, тинкер, tinkrlearnr, трансформатор, транзистор, напряжение, чип, доска, технология, наука, процессор, электронный, железо, интегрированный, пк, ретро, связь, инженерия, микрочип, информация
Наклейка «Основы электроники и электрических цепей»
Автор Jed Moody
От 1,38 €
Теги:
сопротивление, электротехника, да здравствует сопротивление, напряжение, электрический ток, электрический проводник, электроника, электрик, технология автоматизации, физика , ом, сила тока, проводимость, ватты, электроурод, ремесла, идея, кроссовер, сам громкоговоритель, смешной, закон ома, электролитический конденсатор, резистор, вольтметр, электричество, доска, печатная плата, компьютер, цифровой мультиметр, марочный, мультиметры, пайка , сварка, сварка, монтажная плата, жанр без клише, ксилография в стиле ретро, электрический юмор
Смешная винтажная Viva LA Resistance Retro Color Designblock Design Sticker
от Shirphontour
от € 1,88
метки:
Сопротивление, резистор, электроэнергии, соединение
СОВЕРИТЕСЬ.
Теги:
электронные компоненты, пассивный, резистор, индуктор, конденсатор, светодиод
Резисторы Наклейка
By Alltopnotch
От €1,32
Теги:
инженер-электрик, электротехника, инженерия, резистор, схема, сопротивление, инженер, быть или не быть, электротехника, шутка по электротехнике, специальность электротехника
Инженер-электрик Схема, необходимая для того, чтобы быть или не быть Наклейка
By nouvinamed
От 1,98 €
Теги:
схема, плата, технология, компонент, компьютер, процессор, наука, микрочип, сеть, материнская плата, микропроцессор, данные, чип, электронный, связь, аппаратное обеспечение, интернет, интерфейс, информация , соединение, транзистор, резистор, схема, ссылка, соединение, зеленый, ПК, мощность, электроника, чипы, металл, пайка, память, процессор, монтажная плата, 3d, глобус, земля, карта, континент, планета земля, европа, африка , изолированный, белый фон, синий, взлом, хакер
Наклейка Data Earth
От GrandeDuc
От 2,20 €
Теги:
teresatown, Марк Стэнсберри, резистор, электроника, электротехника, уравнение, уравнение параллельного резистора, мультфильм Наклейка
By Mark Stansberry
От €2,20
Теги:
оранжевый, взрывчатка, предупреждение, знак, высокое, напряжение, этикетка, опасность, мощность, плохо, боль, желтый, Ом, колесо, резистор, цвет, диаграмма , цвет, Электроника, компоненты, Цепь, Цепной, Печатная плата, Макет, электричество, Инженер, Инжиниринг, Ricemann2000, круто, хороший, Мем, веселая, лол, каламбур, Закон, Ом, Вольт, Усилитель, Уравнение, Круг
Оранжевая наклейка с предупреждающим знаком о взрывчатых веществах
Автор:rismann
От 1,38 €
Теги:
периодическая, таблица, электронные, символы, омы, колесо, мощность, резистор, цвет, диаграмма, цвет, электроника, компоненты, схема, Схемный, Печатная плата, Макет, электричество, Инженер, Инжиниринг, Ricemann2000, круто, хороший, Мем, веселая, лол, каламбур, Закон, Ом, Вольт, Усилитель, Уравнение, круг
Стикер Периодической таблицы электронных символов
От €1,38
Теги:
электрическая схема, светодиод, проводка, электроника, электрический, диод, транзистор, кремниевый чип, переключатель, аккумулятор, клапан, конденсатор, резистор, полюса
Символы электрической схемы Наклейка
By BigRedDot
От €
nerallison8 резистор, первая нация, австралия, коренной народ
Наклейка «Сопротивление исконных народов»
By lokki
От 1,38 €
Теги:
женское место, сопротивление, повстанец, девушка, сила девушки, женщины, звезды, девушки, война, войны, феминистка, феминизм, повстанцы, сопротивление
Наклейка женского сопротивления
By María Abal
От €1,32
Теги:
ic, интегральная схема, печатная плата, индуктор, чип, резистор, сопротивление, электроника, компоненты, электрический, электрический , инженер, инженерия, робототехника, автоматика, техника, техник, ремонт, конденсатор, транзистор, малина, пи, esp32
Разноцветные электронные компоненты Наклейка
Автор: EngineersArt
От €1,66
Теги:
схема мозга, схема, мозг, нейронная сеть, нейронная, сеть, схема мозга, искусственный интеллект, искусственный мозг, печатная плата мозга, диод, электрический, электронный, инженер, ботаник, выродок, технология, мощность, технология, электроника, телекоммуникации, электрический, трансформатор, электронные схемы, платы, монтажные платы, принципиальная схема, светодиод, диоды, напряжение, диод электронный, диодная схема диод, ток, резистор, компонент, микросхема, микросхема, интегральная схема, интегральная микросхема ИС, светоизлучающий диод, электронная техника, машиностроение, электротехника, полупроводник, pnp-транзистор, npn-транзистор, транзистор
Circuit Brain Sticker
By ClassyGeek1
От €2,04
Метки:
светодиод, светодиод, светодиод нужен резистор, электрические друзья, лампочка, электрическая цепь, смешной электрический, потенциал, напряжение, ток, печатная плата, резистор, инженер-электрик, инженер, светодиод и резистор
Наклейка «Друзья электрика, светодиоды и резисторы»
0016
By flippinsg
From €1. 31
Tags:
resistor
Resistor Sticker
By rosemarieghvu
From €1.32
Tags:
electrician saying, electrician, electronics technician, electronics engineer, electricity, electric conductivity , электрика резистора, ток резистора, ремесленник, строительная площадка
Подключите резистор Наклейка проводимости резистора
Автор: MJSeerot
От 1,44 €
Теги:
закон ома, ом, электротехника, пайка, сопротивление, резистор
Ом Наклейка
By thesoupdate
От €1,32
Теги:
микрофон, студии, запись, звук, звук, звук, волна, усилитель, предусилитель, ламповый, схемотехника, электроника, электронный, электрический, конденсаторный, резисторный, транзисторный, капсюльный, всенаправленный, omn, кардио, кардионаправленный, ленточный, динамический, конденсаторный, эквалайзер, диджей, вечеринка, audiotechnica, rode , neumann, shure, радио
MICROPHONE Sticker
By vivalarevolucio
From €1. 60
Tags:
electronics resistor electronic
Electronics Resistor Electronic Sticker
By rtoria1s3
From €1.32
Tags:
resistance, futile, funny, resistor
Сопротивление бесполезно забавный резистор Наклейка
От cindigilmore
От €1,75
Теги:
соединение, сопротивление, ом, символ, смешно, электрик, электрик, инженер, юмор, резистор, студент
Worship The Resistor Sticker
By lolotees
From €2.20
Tags:
resistor, resist, politics, trump
Resistor symbol sheet Sticker
By unixorn
From €1.32
Tags:
electronics , электричество, заряд, гаджет, гик, ботаник, скамейка, сопротивление, высокое, напряжение, веселье, смешной, юмористический, веселый, Ом, ампер, вольт, удар током, шок, припой, конденсатор, резистор
Опасность — 100,00 Ом Наклейка
От techDESIGNER
От 1,32 €
Метки:
электроника, убийцы, убийство, конденсатор, резистор, последовательный, последовательный, параллельный
Серийные убийцы VS параллельные убийцы #1 Наклейка
From echovolution
€
Теги:
микрочип, чип, наука, компьютер, электронный, материнская плата, технология, схема, оборудование, процессор, плата, компонент, электроника, пк, технология, инженерия, монтажная плата, связь, выродок, зеленый, информация, интегрированный, шаблон, Транзистор, Схема, ЦП, данные, Хакер, Интернет, микропроцессор, Полупроводник, Устройство, Электрический, электричество, оборудование, Металл, ботаник, Крупным планом, проводник, Промышленный, микросхема, Резистор, Силиконовая долина, Система
Наклейка двигателя MicroChip
By Phantasmal-2-do
От 1,44 €
Теги:
высокое, напряжение, предупреждение, знак, этикетка, опасность, мощность, плохо, боль, желтый, Ом, колесо, резистор, цвет, диаграмма, цвет, Электроника, компоненты, Цепь, Цепной, Печатная плата, Макет, электричество, Инженер, Инжиниринг, Ricemann2000, круто, хороший, Мем, веселая, лол, каламбур, Закон, Ом, Вольт, Усилитель, Уравнение, круг
Наклейка с предупреждением о лазерном излучении
Byrismann
From €1. 38
Теги:
ic, интегральная схема, печатная плата, процессор, графический процессор, индуктор, чип, резистор, сопротивление, электроника, компоненты, электрика, электрик, инженер, инженерия, робототехника, автоматизация, технология, техник, ремонт , конденсатор, транзистор, малина, пи, esp32
Символы электронных компонентов Наклейка
By EngineersArt
From €1.66
Теги:
напряжение, v ir, резистор, конденсатор, индуктор, диод, электрический, электронный, инженер, nerd, geek, pn junction, физика, наука, geeky, технология, схема, электроника, электрический, трансформатор, электронные схемы, доски, монтажные платы, принципиальная схема, светодиод, диоды, напряжение напряжение напряжение напряжение напряжение напряжение, диод электронный, ток, компонент, диод pn переход npn 2 диода диод, светоизлучающий диод, напряжение напряжение напряжение, схемы, ом, закон ома, электронная техника, машиностроение, электротехника, полупроводник, резистор конденсатор индуктор рези накопительный конденсатор, индуктор, pn переход, pnp транзистор, npn транзистор, транзистор, значок, вольт
Voltage — Flash Sticker
От ClassyGeek1
От €2,04
Теги:
электрик т, классический т с, инженер резистор, электрик электрик, смешной инженер, резистор электрик электротехника, поддержка украина, смешно, идея, день рождения
Инженер-электрик. — Забавный инженер, резистор, электрик, электротехника, классическая наклейка T-S
инженер-электрик, инженер, смешной, смешной электрический, сопротивление бесполезно, бесполезно, резистор
IS FUTILE Наклейка
By hucioenley
From €1.32
Теги:
сопротивление, резистор, электроника, схема, наука
Resist Наклейка с резистором
Автор: Киран Эбботт
От 2,48 €
Теги:
Наклейка с резистором Beauty Inside Fun Electronics
Стикер с резистором Beauty Inside Funny Electronics
от Bettyk67
от € 1,32
метки:
Резистор, OHM, электронный, цвет, шаблон
СИДЕЙ ЦВЕТНЫЙ Резистор
от Tharuviduarts
от € 1,22
7777771
19,
,
,
77777771919 гг. светодиод, резистор
220 Ом Наклейка
By bschwanke
From €1,32
Теги:
мощность, резистор, электричество, борьба
Fight The Power Наклейка
By BroStarInc
От 1,32 €
Теги:
резистор, проектирование, электрика, электроника
Наклейка на резистор
Автор: EchoCreations , хиппи, выродок, ботаник, радуга
Наклейка Peace de Resistance
От Sarlacc1138
От €1,27
Теги:
сопротивление, французский, смешной, веселье, лол, электронная, революция, комикс, новое, электрическое, устройство , резистор, цвет, флаг, франция, код, схема, юмор, прекрасный, милый, схема, защита, калькулятор, диаграмма, компонент, это, текст, сообщение
Наклейка Vive la Resistance
Автор Adrian Serghie
От €1,27
Теги:
светодиод, светодиод, светодиод нужен резистор, электрические друзья, лампочка, электрическая цепь, смешной электрический, потенциал, напряжение, ток, печатная плата, резистор, инженер-электрик, инженер
Sad LED, Наклейка с электрическими компонентами
От Abdoh-2000
От €2,42
Теги:
сопротивляться, да здравствует сопротивление, да здравствует сопротивление, сопротивление, восстание, протест, феминизм , феминистка, кулак, огорченный, активистка, политический, оппозиция, действие, сопротивление, противостояние, сила, борьба, противостоять, стойкий, демонстрация, сила, могущественный, подъем, мятежник, красный, полосы, винтаж, социальная справедливость, встать, борьба спина, демократ, французская революция
Vive La Resistance Наклейка протеста сопротивления
От la-nynx
От 2,20 €
Метки:
инженер-электрик, электротехника, электротехника шутка, сопротивление, резистор, сопротивление, схема, специальность электротехника, принципиальная схема, преподаватель инженерного дела, студент инженерного факультета, электрик, зануда, выродок, электрический символ, смешной, шутка, стикерпак
Сопротивление — забавная шутка по электротехнике — желтый символ электрической цепи — подарок инженеру-ботанику — наклейка для студента
By codeclothes
От €3,08
Теги:
электрик говорящий, электрик, электронщик, электронщик, электричество, электропроводность, резисторная электрика, резисторный ток, ремесленник, строительная площадка, мастер электрик, электрик профессиональное обучение
Сопротивление бесполезно Электрик говорит подарок Наклейка
Автор: MJSeerot
От 1,44 €
Теги:
резистор, ом, электронный, ток, напряжение, рассеяние
Элементарный резистор. Наклейка
от Vervaintrendy
от € 1,32
Теги:
Электрика, инженер, инженер, шутки, смешные, резистор
Вы не можете сопротивляться наклейку ME
от брусного плата03
от € 10016
от бруса.
резистор, электроника, цвет, код, таблица, математика
Резистор Цветовой код Наклейка
By TharuViduArts
From €1.22
Метки:
no pain no gain, pain, gain, инженер, проектирование, схемы, схема, усилитель, резистор, мощность, питание, мем, выродок, ботаник, аналоговый, смешной, электроника
Наклейка No Pain No Gain
By monica-mirt
От 1,60 €
Теги:
резистор, компьютерное искусство, доска, наука, процессор, гик, технология, вектор, схема, обои, классика, игра
Наклейка
для печатной платы с векторным дизайном, LoreVendibles €1,32
Теги:
транзистор, резистор, конденсатор, вольт, электронный, электро, ev , лампочка, электрическая цепь, забавная электрика, потенциал, напряжение, ток, печатная плата, резистор, инженер-электрик, инженер
Sad LED, Наклейка с электрическими компонентами
By Abdoh-2000
От €2,42
Теги:
резистор, конденсатор, индуктор, интегрированный, диод, припой
Наклейка на электротехнический резистор Irresistible-Funny
By RgStudios
От 1,44 €
Теги:
резистор, конденсатор, индуктор, интегральный, диод, интегральная схема
Наклейка с резистором напряжения
Автор: robertshipe
От 2,57 €
Теги:
резистор, схема, электроника, проектирование, сопротивление, электрическое, электричество, мощность, электронный, цвет, компонент, печатная плата, технология, оборудование, символ, напряжение, усилитель, круг, ом, схема, ток, компьютер, земля, все электрические символы, инженер, электроника
Наклейка с резистором
электрик, инженер, смешной, резистор, электрик, инжиниринг, 1715
Инженер-электрик T Funny Engineer Resistor Electrician Electrical Engineering 1715 Sticker
By RoseMarieTokie
From €3. 30
омега, инженер, электричество, техник, схемы, схемотехника, электроника, ботаник, гик
Наклейка Resist-Ohm
By CharlosM6
От 1,32 €
Теги:
инженерные резисторы электроэлектроника
Наклейка протеста резистора
Автор: Designtronix
От €1,32
Теги:
резистор, электроника, компонент, бесполезно, каламбур, шутка
6 9 Прозрачная наклейка
By thequester
От 2,06 €
Теги:
электрик говорит, электрик, электронщик, электронщик, электрик, электричество, электропроводность, электрика резистора, ток резистора, ремесленник, строительная площадка, силовая цепь, серия подключение, параллельное подключение, электрика
Серийный убийца, параллельный убийца, электрическая схема, электрик Наклейка
Автор: MJSeerot
От €1,44
Теги:
инженер-электрик, смешной инженер резистор электрик, электротехника
Футболка инженера-электрика — Funny Engineer Resistor 9 Electrician0 Electrical Engineering16
От harperwa
От 1,32 €
Теги:
инженер-электрик, смешной инженер резистор электрик, электротехника
Инженер-электрик — Забавный инженер Резистор Электрик Электротехника Наклейка
Автор: HansenWard66
От 1,32 €
Теги:
Resistance, смешной, электрик, кулак, держащий, резистор, обходчик
Resist Restor Funny Electrician Lineman Holding Наклейка
Автор: ferverena4
От 2,20 €
Метки:
RESIST смешной, инженер-электрик, конструкция резистора ee
RESIST Забавный инженер-электрик EE Наклейка с дизайном резистора
By bettyjanieap
От 1,32 €
Метки:
электрик говорит, электрик, электронщик, инженер-электронщик, электрик, электричество, электропроводность, электрика резистора, ток резистора, ремесленник, строительная площадка, силовая цепь, последовательное соединение, параллельное соединение, электрик
Serial Killer Parallel Killer Schematic Electrician Sticker
By MJSeerot
From €1.

Categories Разное

alexxlab
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Навигация по записям
Previous ReadingИз алюминия или из меди: вечный спор в проводке / Экономика / Независимая газета
Next ReadingLg leon h324 видео обзор: Обзор и видео LG Leon H324 Золотой. Видеообзоры в интернет-магазине Байон

Рубрики
Прост
Радио
Разное
Своими руками
Советы
Схем
Схемы
Транзист
Транзисторы
Электрон
Электроника

Внимание! Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений. Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. 2024 © Все права защищены.

Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

	3-полоски	4-полоски	5-полосок	6-полосок
1 полоса	1-я цифра	1-я цифра	1-я цифра	1-я цифра
2 полоса	2-я цифра	2-я цифра	2-я цифра	2-я цифра
3 полоса	Множитель	Множитель	3-я цифра	3-я цифра
4 полоса	—	Погрешность	Множитель	Множитель
5 полоса	—	—	Погрешность	Погрешность
6 полоса	—	—	—	Температурный коэффициент

Цвет	Значение
Черный	0
Коричневый	1
Красный	2
Оранжевый	3
Желтый	4
Зеленый	5
Синий	6
Фиолетовый	7
Серый	8
Белый	9

Цвет	Коэффициент
Золотой	÷10
Серебристый	÷100
Черный	x1
Коричневый	x10
Красный	x100
Оранжевый	x1000
Желтый	x10000
Зеленый	x100000
Синий	x1000000
Фиолетовый	x10000000
Серый	x100000000
Белый	x1000000000

Цвет	Коэффициент (%)
Отсутствует	±20
Серебристый	±10
Золотой	±5
Желтый	±4
Оранжевый	±3
Красный	±2
Коричневый	±1
Зеленый	±0.5
Синий	±0.25
Фиолетовый	±0.15
Серый	±0.05

Цвет	Коэффициент (ppm/ºC)
Коричневый	100
Красный	50
Желтый	25
Оранжевый	15
Синий	10
Фиолетовый	5
Белый	1

Цвет	как число	как десятичный множитель	как точность в %	как ТКС в ppm/°C	как % отказов
Серебристый	—	1×10-2 = «0,01»	10	—	—
Золотой	—	1×10-1 = «0,1»	5	—	—
Чёрный	0	1×100 = 1	—	—	—
Коричневый	1	1×101 = «10»	1	100	1
Красный	2	1×102 = «100»	2	50	0. 1
Оранжевый	3	1×103 = «1000»	—	15	0.01
Жёлтый	4	1×104 = «10 000»	—	25	0.001
Зелёный	5	1×105 = «100 000»	0.5	—	—
Синий	6	1×106 = «1 000 000»	0.25	10	—
Фиолетовый	7	1×107 = «10 000 000»	0.1	5	—
Серый	8	1×108 = «100 000 000»	0.05	—	—
Белый	9	1×109 = «1 000 000 000»	—	1	—
Отсутствует	—	—	20	—	—

Цвет знака	Номинальное сопротивление, Ом	Допуск, %	ТКС [ppm/°C]
Первая цифра	Вторая цифра	Третья цифра	Множитель
Серебристый		10-2	±10
Золотистый	10-1	±5
Черный		0	0	1
Коричневый	1	1	1	10	±1	100
Красный	2	2	2	102	±2	50
Оранжевый	3	3	3	103		15
Желтый	4	4	4	104	25
Зеленый	5	5	5	105	0,5
Голубой	6	6	6	106	±0,25	10
Фиолетовый	7	7	7	107	±0,1	5
Серый	8	8	8	108	±0,05
Белый	9	9	9	109		1

Название цвета	Цифра	Множитель	Допуск
Черный	0	1 Ом
Коричневый	1	10 Ом	±1%
Красный	2	100 Ом	±2%
Оранжевый	3	1 кОм
Желтый	4	10 кОм
Зеленый	5	100 кОм	±0,5%
Синий	6	1 МОм	±0,25%
Фиолетовый	7	10 МОм	±0,1%
Серый	8	100 МОм	±0,05%
Белый	9	1 ГОм
Золото		0,1 Ом	±5%
Серебро		0,01 Ом	±10%

Символ	Color	Значение
BIG	Black	0
Boys	Brown	1
Ravish	Red	2
Orange	Orange	3
Young	Yellow	4
Girl	Green	5
, но	Blue	6
Dirgins	Violet	7
GO	GREY	8
Без	White

Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

Количество диапазонов	3-диапазонный	4-диапазонный	5-Band	6-Band
1 ^ST. Digit
2 ^nd Band	2 ^nd Digit	2 ^nd Digit	2 ^nd Digit	2 ^nd Digit
3 ^rd Band	Multiplier	Multiplier	3 ^rd Digit	3 ^rd Significant Digit
4t ^h Band	N/A	Tolerance	Multiplier	Multiplier
5 ^TH Полоса	N/A	N/A	Допустимость	Допустимость
6 ^TH полоса	N/A	N/A	N/A	N/A	N/A0009	Температурный коэффициент

Band Color	Value
Black (2 ^nd & 3 ^rd Bands Only)	0
Brown	1
RED	2
Оранж	3
4	Желтый	4	Желтый	4	.0009
Green	5
Blue	6
Violet	7
Grey	8
Белый	9

Color	Мультипликатор
Black	1 Ом
0006 BROWN	10Ω
RED	100Ω
ORANGE	1kΩ
YELLOW	10kΩ
Зеленый	100Kω
Blue	1Mω
Вайолет	10MΩ
GREY	100MΩ
WHITE	1GΩ
GOLD	0. 1Ω
SILVER	0,01 Ом

COLOR	Tolerance
BLACK	N/A
BROWN	± 1% (F)
RED	± 2% (G)
ОРАНЖЕВЫЙ	± 3%
6 60014 YELLOW	± 4%
GREEN	± 0. 5% (D)
BLUE	± 0.25% (C)
VIOLET	± 0.10% (B)
GREY	± 0.05% (A)
WHITE	N/A
Gold	± 5% (J)
Серебро	± 10% (K)

COLOR	Temperature Coefficient (ppm/ºC)
BLACK	N/A
BROWN	100
RED	50
ORANGE	15
YELLOW	25
GREEN	N/A
Blue	10
Violet	5	. 0015
GREY	N/A
WHITE	N/A

Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976
