Постоянный ток в доме. Риски, которые никто не замечает / Хабр

Постоянный ток с каждым днём завоёвывает всё новые рубежи в каждом доме. К кому-то он приходит со светодиодными лентами, кому то с DIY и Arduino. Время идёт, и вот уже вчерашние любители без страха и упрёка начинают делать мощные аккумуляторные сборки и запитывать бытовую технику напрямую от солнечных панелей. За кадром остаётся главный нюанс — безопасности. Ведь токи и напряжения выросли вместе с игрушками, а о последствиях почти никто не задумывается…

Идёт тихая революция, которую почти никто не замечает — всё больше приборов домашнего обихода переходит на постоянный ток, и если раньше только автолюбители сталкивались с постоянным током и аккумуляторами, то теперь скорее тяжело найти дом, где нет ни одного аккумулятора.  По мере проникновения постоянного тока всё больше в дома, появляются соблазны отказаться от цепей переменного тока, например в освещении, проложив чуть более толстые кабеля и ограничившись светодиодными лампами / лентой (не буду скрывать, такой соблазн был и у меня, просто я не нашёл в своё время нормальных лампочек на 12 В по хорошей цене). А на светодиодной ленте у меня вообще очень много завязано.

Видеоверсия:

Вы удивитесь от того, сколько бытовых приборов могут работать на постоянном токе.

На Хабре была шикарная статья, в которой был рассмотрен вопрос приборов и постоянного тока, но не безопасности.

Краткий список приборов

Кратко все нагревательные приборы, не заметят разницы между постоянным и переменным током. Это ТЭН-ы нагревателей, электроплиты, утюги и прочее.

Из освещения будут работать лампы накаливания и даже светодиодные лампы с правильным источником питания.

Подавляющее большинство другой бытовой техники, с коллекторными двигателями — мясорубки, фены, пылесосы и даже стиральные машины.

А вот синхронные и асинхронные двигатели работать не будут. Это микроволновки, кондиционеры  и холодильники.

Сгорят старые трансформаторные блоки питания, но новые, импульсные, установленные в большинстве современной техники, вполне выживут. Может не смогут выдавать полную мощность, но это второй вопрос.

Кажется, рукой подать до перевода всего дома на постоянный ток, ведь у нас и так уже почти всё работает через блоки питания и выпрямители.

И тут как раз самое время поговорить про опасности, которые несёт за собой постоянный ток, и о которых многие не знают или не желают даже знать.

С падением цен на солнечные панели, всё больше людей их использует как в развлекательных так и более практичных целях. “Экономия должна быть экономной” — основной лозунг создателей DIY систем на солнечных панелях, и из цепей безжалостно выбрасываются “лишние” детали, с точки зрения создателей, и идёт экономия на материалах.

Если вы пропустили этот момент — я объясню. В стандартной схеме, солнечные панели генерируют постоянный ток, который солнечный инвертор ( не важно — микро / стринговый) преобразует в переменный и подаёт в общую сеть.

Цена солнечных инверторов довольно высока, поэтому рынок завоевали я бы сказал понижающие устройства (контроллеры), которые работают в связке солнечная панель — так называемый “солнечный инвертор” (с гордыми буквами МРРТ на коробке и без оного в середине) — аккумулятор и всё это без перехода на переменный ток. К этому контроллеру можно подключить преобразователь напряжения с 12/24/48 В в привычные 220В, по желанию, или довольствуются подключением телефонов, светодиодов и прочих маломощных устройств на постоянном токе.

Схема очень простая, но все недо-инверторы, имеют сильные ограничения по напряжению / токам, и так просто к ним ничего интересного и мощного не подключить из нагрузок.

Максимальную мощность с панелей они и так не умели снимать, поэтому любители просто выкидывают их из цепи, как и аккумуляторы.

Конечный результат — присоединение напрямую к солнечным панелям одного из устройств, способного работать на постоянном токе. В основном сейчас это ТЭН-ы отопления, электроплиты и т.д. Проблема приобретает массовый характер, и такие решения уже вовсю продаются.

Вот тут мы подошли к главному моменту — вместо игрушечного блока питания, при присоединении которого у нас иногда проскакивала искорка, ну или шёл дымок при неправильном присоединении, в руки DIY масс попали источники постоянного тока, способные выдавать 10, а теперь уже и 17 А. Из них смело собираются комплекты на 50 — 230 В и подключаются в отдельную систему, общей мощностью от 500 Вт до 2+кВт.

По своему профилю, мне пришлось познакомиться с постоянным током несколько ближе, чем многим другим, и мне есть что сказать.

Для коммутации цепей постоянного тока подавляющее большинство использует всё те же выключатели или пакетники. Когда лет 7 назад, я хотел перевести своё освещение на постоянный ток, я тоже про это не думал.

А задуматься нужно — при коммутации постоянного тока возникает дуговой разряд, который не гаснет каждые пол периода, как в переменном токе. Остановить его может только достаточно большой зазор между контактами. Но даже обеспечив зазор, мы получим временное решение, которое выйдет из строя на порядок раньше, т.к. полностью избавиться от дуги нельзя.

Есть альтернативы, и в целом те кто обожглись, переходят на следующий уровень коммутации — с помощью специализированных переключателей.

или твердотельных реле.

Твердотельные реле не обеспечивают безопасность, а спец. переключатели несколько неудобны для бытового применения и всё равно имеют ограниченный ресурс. Даже поборов этот этап, мы  снимаем только часть проблемы.

Электрическая дуга в кабелях переменного тока, в домашнем обиходе — довольно редкое явление.  Нужно постараться, чтоб фазу закоротило на ноль или землю. Да и при закорачивании на землю у нас сразу сработает УЗО, а при закорачивании на ноль, сработает автомат. Для борьбы с дугой переменного тока при плохом контакте, тоже есть методы борьбы, обкатанные временем и приборы защиты от дугового пробоя довольно дёшевы и продаются в каждом магазине электротоваров.

В постоянном токе, любое нарушение контакта сразу превращается в дугу, и гаснет она очень не скоро. Начали появляться методы, способные детектировать дугу в линиях длиной до 200 м. Но детекция не стопроцентная, и в жилом доме может вообще не заработать, или давать постоянные ложные срабатывания из-за наличия различных типов потребителей.

Но сейчас вообще никто не ставит как эти детекторы в домашнюю цепь, как и многие не понимают азов источников тока, в т. ч. солнечных панелей, защищая линию простым автоматом.

Не поняли? Попробую объяснить. У вас есть стабильный источник тока, на 20 А (солнечные панели). Вы поставили предохранители на 25 А, и пакетник, на 25 А. У вас возникло короткое замыкание. Вы думаете у вас сработает автомат, или сгорит предохранитель? Нет, у вас сгорит дом.

Я уже описывал ошибки в монтаже СЭС, и там такое не редкость.

Приводятся данные, что постоянный ток не так опасен для жизни, как переменный, особенно при напряжении до 500 В.

Возможно.

Но проблема в том, что подавляющее большинство переделок на постоянный ток, вообще не предусматривает кабеля заземления. Всё идёт по двухпроводной системе. Уже есть УЗО и для постоянного тока, но кто ж его ставит-то.

И большинство поделок направленно именно на подогрев воды, где поражение электрическим током может иметь самые печальные последствия.

Прошу понять — постоянный ток, даже меньшего напряжения, не прощает ошибок.

Есть готовые решения, проверенные временем. Поставьте нормальный инвертор, и работайте с переменным током, для которого в доме уже есть обычно защита. Вы оцениваете свою жизнь или имущество в 500$?

Дешёвые контроллеры не могут снимать максимальную мощность с солнечных панелей, и вы теряете 15-20% только на этом. При прямом подключении, потери увеличиваются ещё больше, у вас простая резистивная нагрузка. Только на снятии максимальной мощности с солнечных панелей, вы на протяжении 10 лет окупите правильный инвертор. И не забываем, что с нормальным инвертором вы получите универсальность — и сможете запитать абсолютно все приборы, которые есть в доме, а не отдельные экземпляры.

Это только верхушка айсберга. И сколько в себе таят опасностей самодельные аккумуляторные сборки, различные попытки отделить от массива солнечных панелей небольшую часть, для запитывания других устройств, можно только догадываться.

Многие могут возразить — вон сколько роликов в интернете, где это работает. Это типичная ошибка выжившего. Очень многие, у кого эксперимент прошёл не успешно, не смогут про это написать.

Цените свою жизнь, электрика не прощает ошибок.

На правах рекламы — добро пожаловать на форум, посвященный солнечной энергетике. Визуалов прошу подписываться на канал.

В чём преимущества высоковольтных ЛЭП постоянного тока

В качестве примеров таких случаев можно привести следующие:

  1. Подводные кабели, высокое ёмкостное сопротивление которых приводит к большим потерям при передаче на переменном токе (например, кабельная линия протяженностью 250 км между Швецией и Германией).
  2. Передача электроэнергии от электростанции к потребителю на большие расстояния без промежуточных ответвлений, например, в удалённые районы.
  3. Увеличение пропускной способности существующих электрических сетей в тех случаях, когда установка дополнительных цепей является затруднительной или дорогим решением.
  4. Передача электроэнергии между несинхронизированными распределительными системами переменного тока.
  5. Уменьшение сечения проводов и количества опор для заданной пропускной способности ЛЭП, так как пропускная способность высоковольтных передач постоянного тока выше при заданном диаметре проводника.
  6. Подключение удалённых электростанций к распределительной сети.
  7. Повышение устойчивости системы без увеличения токов КЗ.
  8. Снижение потерь на корону по сравнению с высоковольтными линиями переменного тока той же мощности.
  9. Уменьшение стоимости ЛЭП, т.к. для высоковольтных передач постоянного тока требуется меньше проводников (например, для биполярной высоковольтной передачи постоянного тока требуется 2 проводника, а для высоковольтной линии переменного тока – 3).

Высоковольтная линия постоянного тока пропускной способностью 500 МВт – Энергообъединение Восток-Запад

Компания ABB ввела в эксплуатацию высоковольтную линию постоянного тока пропускной способностью 500 МВт, которая объединила электрические сети Ирландии и Великобритании. Эта ЛЭП обеспечивает передачу электроэнергии между двумя государствами, а также повышает надёжность и безопасность электроснабжения.

Энергообъединение Восток-Запад состоит из кабеля высокого напряжения длиной 262 км, из которых 186 км проходит по дну моря.



В результате передачи электроэнергии на переменном токе возникает зарядный ток ёмкости кабеля, вызывающий дополнительные потери мощности, тогда как этот факт играет минимальную роль при передаче электроэнергии на постоянном токе.  Кроме того, мощность переменного тока расходуется на диэлектрические потери.

Высоковольтные линии постоянного тока могут передавать большую мощность по проводнику, т.к. при заданной номинальной мощности постоянное напряжение в линии постоянного тока ниже, чем амплитудное напряжение в линии переменного тока.

Поскольку величина напряжения определяет толщину изоляции и расстояние между проводниками, то расходы на высоковольтные передачи постоянного тока меньше по сравнению с аналогичными передачами переменного тока.

Линии постоянного тока не порождают электромагнитное поле сверхнизких частот (СНЧ), как это характерно для линий переменного тока. Хотя в прошлом высказывались некоторые опасения относительно вреда для здоровья, оказываемого такими полями, в том числе подозрения на рост уровня лейкемии, современное научное сообщество не рассматривает источники СНЧ, и связанные с ними поля, как вредные для здоровья.

Применение оборудования высоковольтных линий постоянного тока не исключает возникновение электрических полей, потому что всё равно существует градиент напряжения между проводником и землей. Но подобные электрические поля не оказывают влияние на здоровье.

Поскольку высоковольтная передача постоянного тока допускает передачу энергии между не синхронизированными системами переменного тока, то это позволяет увеличить устойчивость системы. Этот факт препятствует каскадному распространению аварии из одной части энергосистемы в другую, при этом электроэнергия продолжает поступать в систему и из нее в случае незначительных аварий.

Наличие указанных свойств послужило толчком к более широкому применению технологии высоковольтных передач постоянного тока. Перетоки мощности через линию передачи постоянного тока регулируются за счет использования систем управления или преобразовательных подстанций. Перетоки мощности не зависят от режима работы подключенных энергетических систем.

Таким образом, в отличие от линий переменного тока, связывающих две энергосистемы, межсистемные связи линий постоянного тока могут иметь сколь угодно низкую пропускную способность, исключая проблему слабых связей, и сами линии могут проектироваться с учетом оптимальных перетоков мощности.

Помимо этого, исключены проблемы синхронизации различных систем оперативного управления в разных энергетических системах. Высокоскоростные системы аварийного управления на высоковольтных линиях постоянного тока еще больше увеличивают устойчивость и надежность всей энергосистемы. Более того, регулирование перетоков мощности может быть использовано для устранения колебаний в энергосистемах или на высоковольтных линиях переменного тока, работающих параллельно.

Вышеупомянутые преимущества способствуют применению вставок постоянного тока для разбиения больших энергосистем на несколько несинхронизированых частей.

Например, быстро растущая энергосистема Индии построена в виде нескольких региональных систем, соединенных друг с другом высоковольтными линиями постоянного тока, компенсационными преобразователями с центральным управлением всеми элементами высоковольтной линии постоянного тока.

В Китае высоковольтные линии постоянного тока (800 кВ) так же станут основным средством для передачи больших мощностей на протяжённые расстояния от крупных ГЭС и термальных ЭС.

Источник: Electrical Engineering Portal

стоимость услуг поликлиники в медицинском центре в Коломенском

  • Гальванизация

это воздействие постоянным электрическим током.

  • Электофорез

это введение лекарственных препаратов с помощью тока и создание депо над необходимой для воздействия зоной.


Эти физиопроцедуры выполняются на аппарате ПОТОК 1 физиопроцедура усиливает крово- и лимфообращение, повышает всасывающую способность тканей, стимулирует обменно-трофические процессы, ускоряет регенерацию нервной, костной и соединительной ткани. Постоянный ток оказывает общее и рефлекторное действие на организм в целом и на отдельные органы и ткани, рефлекторно связанные с зоной воздействия.

Показания: Заболевания периферической нервной системы: невриты(после инсульта, поражения лицевого и тройничного нервов) центральной, вегетативной нервной системы (расстройства эмоционального состояния, сна, повышенная потливость, спастические боли) , гипертоническая болезнь 1-П А стадии, атеросклероз аорты и периферических артерий; болезни органов дыхания, пищеварения, костей, суставов; заболевания мочеполовых, ЛОР органов.

  • Амплипульстерапия

(аппарат АМПЛИПУЛЬС 7) или воздействие синусоидальными модулированными токами вызывает в организме улучшение трофики, оказывает анальгезирующее действие, противоотечное, стимулирующее действие на периферические нервные рецепторы кожных покровов. С помощью синусоидальных модулированных токов возможно введение в организм лекарственных веществ.

Показания: Неврозоподобные заболевания различного генеза, заболевания периферической нервной системы (невриты, плекситы), дегенеративно-дистрофические заболевания суставов и позвоночника, грыжи межпозвоночных дисков, окклюзионные заболевания периферических аритерий, язвенная болезнь желудка и 12-перстной кишки, воспалительные и спаечные заболевания и дисфункции женских половых органов, атония предстательной железы и мочевого пузыря, хронический простатит.

  • Интерференцтерапия (аппарат АИТ-50)

— это воздействие токами средней интенсивности, процедура снижает тонус мускулатуры, оказывает сосудорасширяющее, обезболивающее, уменьшает отек, снижает артериальное давление при воздействии на шейно-воротниковую зону, оказывает седативное действие.

Показания: Гипертоническая болезнь1-2степени, церебральный атеросклероз, нейроциркуляторная дистония, неврастения, хронические интоксикации, неврозы, невралгии тройничного нерва, шейный, поясничный остеохондроз, дискинезии желчевыводящих путей, дисфункции женских половых органов.

  • Электростимуляция (аппарат АМПЛИТПУЛЬС и МАГНОН 2)

Электростимуляция используется для восстановления функции нервно-мышечного аппарата при повреждении нервного волокна при травмах, переломах. Под влиянием электростимуляции увеличивается кровообращение, энергетика нерва, стимулируются обменные процессы. Электростимуляция предупреждает развитие атрофии и увеличивает силу мышц, предупреждает развитие контрактуры.

Показания: Вялые спастические парезы и параличи различного происхождения, дегенеративно-дистрофическими заболеваниями нервной системы и позвоночника. Центральные парезы и параличи. Гипотрофия мышц. Истерические парезы и параличи. Послеоперационные парезы и параличи. Атония сфинктера мочевого пузыря. Хронический простатит.

  • Электросонтерапия (аппарат ЭГСАФ-01)

Лечебные эффекты: седативный и транквилизирующий, анальгетический, гипотензивный, нормализует процессы возбуждения и торможения на уровне коры головного мозга.

Показания: Неврозы, алкогольный, абстинентный синдромы, вегетативно-сосудистая дистония, гипертоническая болезнь, ишемическая болезнь сердца, энцефалопатия, язвенная болезнь желудка, 12-перстной кишки, нейродермит, экзема, метеотропные реакции.

  •  Дарсонвализация

При местной дарсонвализации электрический разряд раздражает рецепторы кожи или слизистой оболочки и оказывает на них легкое возбуждающее действие. Возникающая импульсация поступает в кору головного мозга и изменяет функциональное состояние центральной и вегетативной нервной системы и рефлекторным путем оказывает действие на различные органы и системы.
Возникает сосудистая реакция, расширяются капилляры и артериолы, повышается тонус вен и лимфатических сосудов, улучшается трофика тканей и процессы регенерации. Оказывает обезболивающее, противовоспалительное, противоотечное, спазмолитическое действие

Показания: Функциональные расстройства нервной системы, невриты, невралгии, варикозная болезнь вен нижних конечностей и геморроидальных вен, трофические язвы, воспалительные заболевания женской половой сферы, очаговое облысение головы, дерматит, жирная себорея, парадонтоз, гингивит, отит.

Жизнедеятельность организма зависит от движения заряженных частиц. Любой процесс: сокращение мышечной ткани, секреция желудочного сока и гормонов, даже появление мысли – регулируется взаимодействием между разнозаряженными частицами.

В физиотерапии используется способность нервных окончаний реагировать на действие постоянного электрического тока. Рецепторы передают сигналы по нервным окончаниям в ядра центральной нервной системы. Так формируется общая реакция организма на лечение электрическим током. Дополнительная энергия используется для ускорения обменных процессов, что усиливает иммунные реакции.

Местное воздействие (электрофорез, ионофорез) используется для передачи лекарственных веществ в виде заряженных ионов непосредственно к очагу воспаления. Например, инъекцию лекарственного вещества в почку или позвоночник сделать невозможно.

Диадинамический ток снимает болевые ощущения, стимулирует процессы нервно-мышечной передачи, ускоряет местный обмен веществ в точке приложения. Воздействие гальванического тока способствует расширению просвета сосудов и ускорению циркуляции крови, что способствует скорейшему заживлению пораженных органов и тканей.

Транскраниальная стимуляция постоянным током в сравнении с имитацией лечения невнимательности у взрослых с синдромом дефицита внимания/гиперактивности: рандомизированное клиническое исследование TUNED | Синдром дефицита внимания/гиперактивности | JAMA Психиатрия

Эта проблема

Просмотр показателей

  • Скачать PDF
  • Полный текст
  • Поделиться

    Твиттер Фейсбук Эл. адрес LinkedIn

  • Процитировать это
  • Разрешения

Первоначальное расследование

3 августа 2022 г.

Дуглас Тейшейра Леффа, доктор медицины, доктор философии 1,2 ; Эудженио Орасио Гревет, доктор медицинских наук 1,2 ; Клэйтон Энрике Дотто Бау, доктор медицинских наук, 1,3 ; и другие Майте Шнайдер 1,2 ; Каролина Приетто Феррацца 1,2 ; Роберта Францели да Силва 1,2 ; Марина Сильва Миранда, бакалавр наук 1,2 ; Фелипе Пикон, доктор медицинских наук 1,2 ; Стефания Пигатто Техе, MD 1,2 ; Пауло Санчес, доктор философии 4 ; Дантон Перейра, MSc 4 ; Катя Рубиа, к.м.н. 5 ; Андре Руссовски Брунони, доктор медицинских наук 6 ; Джоан А. Кампродон, доктор медицинских наук, MPH 7 ; Вольней Каумо, доктор медицинских наук, 8,9,10 ; Луис Аугусто Роде, доктор медицинских наук 1,2,11

Принадлежность автораИнформация о статье

  • 1 Программа амбулаторного лечения СДВГ и программа развития психиатрии, Hospital de Clínicas de Porto Alegre, Porto Alegre, Бразилия

  • 2 Кафедра психиатрии, Федеральный университет Риу-Гранди-ду-Сул, Порту-Алегри, Бразилия

  • 3 Факультет генетики, Институт биологических наук, Федеральный университет Риу-Гранди-ду-Сул, Порту-Алегри, Бразилия

  • 4 Лаборатория биомедицинских инженеров, Клинический госпиталь Порту-Алегри, Порту-Алегри, Бразилия

  • 5 Кафедра детской и подростковой психиатрии, Институт психиатрии, психологии и неврологии, Королевский колледж Лондона, Лондон, Соединенное Королевство

  • 6 Служба междисциплинарной нейромодуляции, кафедра и институт психиатрии, Университет Сан-Паулу, Сан-Паулу, Бразилия

  • 7 Отделение нейропсихиатрии и нейромодуляции, Массачусетская больница общего профиля, Гарвардская медицинская школа, Бостон

  • 8 Лаборатория боли и нейромодуляции, Клинический госпиталь Порту-Алегри, Порту-Алегри, Бразилия

  • 9 Последипломная программа медицинских наук, Школа медицины, Федеральный университет Риу-Гранди-ду-Сул, Порту-Алегри, Бразилия

  • 10 Кафедра хирургии, Медицинский факультет, Федеральный университет Риу-Гранди-ду-Сул, Порту-Алегри, Бразилия

  • 11 Национальный институт психиатрии развития детей и подростков, Сан-Паулу, Бразилия

Джама Психиатрия. 2022;79(9):847-856. doi:10.1001/jamapsychiatry.2022.2055

Полный текст

Ключевые моменты

Вопрос Является ли домашняя транскраниальная стимуляция постоянным током (tDCS) безопасным и эффективным методом лечения невнимательности у взрослых с синдромом дефицита внимания/гиперактивности (СДВГ)?

Выводы В этом рандомизированном клиническом исследовании, включавшем 64 взрослых пациента с СДВГ, которые не принимали стимулирующие препараты, ежедневное лечение с помощью домашнего устройства tDCS в течение 4 недель значительно улучшало симптомы невнимательности по сравнению с симуляцией. tDCS не был связан с серьезными побочными эффектами.

Значение В этом исследовании tDCS была безопасным и хорошо переносимым эффективным средством лечения невнимательности у взрослых с СДВГ.

Абстрактный

Важность Транскраниальная стимуляция постоянным током (tDCS) может улучшить симптомы невнимательности у взрослых с синдромом дефицита внимания/гиперактивности (СДВГ). Тем не менее, предыдущие испытания характеризуются небольшими размерами выборки, гетерогенными методологиями и короткими периодами лечения с использованием tDCS на базе клиники.

Цель Определить эффективность и безопасность tDCS в домашних условиях при лечении симптомов невнимательности у взрослых пациентов с СДВГ.

Дизайн, настройка и участники Рандомизированное двойное слепое параллельное плацебо-контролируемое клиническое исследование (tDCS для лечения симптомов невнимательности у взрослых пациентов с СДВГ [TUNED]), проводившееся с июля 2019 года по июль 2021 года в одноцентровой амбулаторной академической среде. Из 277 потенциальных участников, отобранных по телефону, 150 были оценены на соответствие требованиям на месте, и 64 были включены. Участниками были взрослые с СДВГ, невнимательным или комбинированным подтипом. Критерии исключения включали текущее лечение стимулирующими препаратами, текущие умеренные или тяжелые симптомы депрессии или тревоги, диагноз биполярного расстройства с маниакальным или депрессивным эпизодом в прошлом году, диагноз шизофрении или другого психотического расстройства и диагноз расстройства аутистического спектра; 55 участников завершили последующее наблюдение через 4 недели.

Вмешательства Тридцатиминутные ежедневные сеансы tDCS в домашних условиях в течение 4 недель, префронтальная стимуляция анодного правого и катодного левого 2 мА с 35-сантиметровыми угольными электродами 2 .

Основные результаты и меры Оценки невнимательности в управляемой врачом версии Шкалы самооценки взрослых с СДВГ версии 1.1 (CASRS-I).

Результаты В это исследование были включены 64 участника с СДВГ (31 [48%] невнимательная манифестация и 33 [52%] комбинированная манифестация) со средним (СО) возрастом 38,3 (9 лет)..6 лет. Тридцать участников (47%) были женщинами и 34 (53%) мужчинами. Пятьдесят пять закончили испытание. На 4-й неделе средний (SD) показатель невнимательности, измеренный с помощью CASRS-I, составил 18,88 (5,79) в группе активной tDCS и 23,63 (3,97) в группе фиктивной tDCS. Линейные модели смешанных эффектов выявили статистически значимое влияние временного взаимодействия на CASRS-I (βвзаимодействие = –3,18; 95% ДИ от –4,60 до –1,75; P  < 0,001), демонстрируя уменьшение симптомов невнимательности при активной tDCS. группа по 3 оценкам по сравнению с фиктивной группой tDCS. Легкие нежелательные явления чаще встречались в группе активной tDCS, особенно покраснение кожи, головная боль и ожог кожи головы.

Выводы и актуальность В этом рандомизированном клиническом исследовании ежедневное лечение с помощью домашнего устройства tDCS в течение 4 недель улучшило внимание у взрослых пациентов с СДВГ, которые не принимали стимулирующие препараты. Домашняя tDCS может быть немедикаментозной альтернативой для пациентов с СДВГ.

Пробная регистрация Идентификатор ClinicalTrials.gov: NCT04003740

Полный текст

Добавить или изменить учреждение

  • Кислотная основа, электролиты, жидкости
  • Лекарство от зависимости
  • Аллергия и клиническая иммунология
  • Анестезиология
  • Антикоагулянты
  • Искусство и изображения в психиатрии
  • Кровотечение и переливание
  • Кардиология
  • Уход за тяжелобольным пациентом
  • Проблемы клинической электрокардиографии
  • Клиническая задача
  • Поддержка принятия клинических решений
  • Клинические последствия базовой нейронауки
  • Клиническая фармация и фармакология
  • Дополнительная и альтернативная медицина
  • Заявления о консенсусе
  • Коронавирус (COVID-19)
  • Медицина интенсивной терапии
  • Культурная компетенция
  • Стоматология
  • Дерматология
  • Диабет и эндокринология
  • Интерпретация диагностических тестов
  • Разнообразие, равенство и инклюзивность
  • Разработка лекарств
  • Электронные медицинские карты
  • Неотложная медицинская помощь
  • Конец жизни
  • Гигиена окружающей среды
  • Этика
  • Пластическая хирургия лица
  • Гастроэнтерология и гепатология
  • Генетика и геномика
  • Геномика и точное здоровье
  • Гериатрия
  • Глобальное здравоохранение
  • Справочник по статистике и медицине
  • Рекомендации
  • Заболевания волос
  • Модели медицинского обслуживания
  • Экономика здравоохранения, страхование, оплата
  • Качество медицинской помощи
  • Реформа здравоохранения
  • Медицинская безопасность
  • Медицинские работники
  • Различия в состоянии здоровья
  • Несправедливость в отношении здоровья
  • Информатика здравоохранения
  • Политика здравоохранения
  • Гематология
  • История медицины
  • Гуманитарные науки
  • Гипертония
  • Изображения в неврологии
  • Наука внедрения
  • Инфекционные болезни
  • Инновации в оказании медицинской помощи
  • Инфографика JAMA
  • Право и медицина
  • Ведущее изменение
  • Меньше значит больше
  • ЛГБТК
  • Образ жизни
  • Медицинский код
  • Медицинские приборы и оборудование
  • Медицинское образование
  • Медицинское образование и обучение
  • Медицинские журналы и публикации
  • Меланома
  • Мобильное здравоохранение и телемедицина
  • Нарративная медицина
  • Нефрология
  • Неврология
  • Неврология и психиатрия
  • Примечательные примечания
  • Сестринское дело
  • Питание
  • Питание, Ожирение, Упражнения
  • Ожирение
  • Акушерство и гинекология
  • Гигиена труда
  • Онкология
  • Офтальмологические изображения
  • Офтальмология
  • Ортопедия
  • Отоларингология
  • Лекарство от боли
  • Патология и лабораторная медицина
  • Уход за пациентами
  • Информация для пациентов
  • Педиатрия
  • Повышение производительности
  • Показатели эффективности
  • Периоперационный уход и консультации
  • Фармакоэкономика
  • Фармакоэпидемиология
  • Фармакогенетика
  • Фармация и клиническая фармакология
  • Физическая медицина и реабилитация
  • Физиотерапия
  • Руководство врача
  • Поэзия
  • Здоровье населения
  • Профилактическая медицина
  • Профессиональное благополучие
  • Профессионализм
  • Психиатрия и поведенческое здоровье
  • Общественное здравоохранение
  • Легочная медицина
  • Радиология
  • Регулирующие органы
  • Исследования, методы, статистика
  • Реанимация
  • Ревматология
  • Управление рисками
  • Научные открытия и будущее медицины
  • Совместное принятие решений и общение
  • Препарат для сна
  • Спортивная медицина
  • Трансплантация стволовых клеток
  • Хирургия
  • Хирургические инновации
  • Хирургические жемчужины
  • Обучаемый момент
  • Технологии и финансы
  • Искусство JAMA
  • Искусство и медицина
  • Рациональное клиническое обследование
  • Табак и электронные сигареты
  • Токсикология
  • Травмы и травмы
  • Приверженность лечению
  • УЗИ
  • Урология
  • Руководство пользователя по медицинской литературе
  • Вакцинация
  • Венозная тромбоэмболия
  • Здоровье ветеранов
  • Насилие
  • Женское здоровье
  • Рабочий процесс и процесс
  • Уход за ранами, инфекция, заживление

Сохранить настройки

Политика конфиденциальности | Условия использования

Как работает мощность постоянного тока?

Существует два основных типа электрического тока, протекающего через ваш дом: переменный и постоянный. Подавляющее большинство устройств вокруг вас питаются от переменного тока.

Содержание

  • Как работает постоянный ток?
  • Как работает переменный ток?
  • Где наиболее полезен постоянный ток?

Позволяя электронам течь и течь по проводам вашего дома, можно быстро удовлетворить меняющиеся потребности в электричестве. Однако когда-то постоянный ток был стандартом, и только после завершения десятилетней вражды между Николой Теслой и Томасом Эдисоном мир остановился на переменном токе.

Как работает постоянный ток?

Постоянный ток довольно прост. Мощность постоянного тока течет строго в одном направлении. Это означает, что электроны выталкиваются из генератора энергии и продолжают двигаться вперед по проводу, пока не доберутся до вашего устройства, не выполнят свою работу, а затем продолжат движение через розетку, чтобы завершить свою цепь.

Энергия постоянного тока обычно генерируется путем вращения проволочной катушки внутри магнита. Здесь происходит потеря эффективности из-за искр и тепла, вызванных трением определенных движущихся частей. Ток генерируемой мощности постоянного тока зависит от того, насколько быстро вращается этот двигатель, и поддерживается постоянным. Приборы должны работать на одном и том же токе, чтобы избежать перегрузки или недостаточной мощности. Когда мощность постоянного тока была частью сети, это приводило к тому, что несколько перекрывающихся поставщиков электроэнергии, каждый из которых генерировал определенные напряжения, совместимые только с приборами с соответствующими характеристиками. Это был беспорядок.

Как работает переменный ток?

Veichi

Электроны переменного тока движутся вперед и назад по проводу. Это вызвано изменением способа выработки электроэнергии. Энергия переменного тока обычно генерируется путем вращения магнита внутри проволочной катушки. Когда магнит вращается, его полюса поочередно толкают и притягивают электроны в окружающей катушке.

В то время как постоянный ток выглядел бы как одна прямая линия при измерении тока во времени, переменный ток больше похож на синусоиду: подъем, достижение пика, затем падение и, в конце концов, обратное движение. Преимущество здесь заключается в том, что интервалы между пиками и впадинами могут быть сокращены или удлинены, чтобы изменить конечный ток и удовлетворить потребности. Это сделало передачу энергии более гибкой, чем постоянный ток, поскольку все устройства с переменным напряжением могли выиграть. Однако электричество терялось всякий раз, когда мощность переменного тока необходимо было преобразовать в постоянный ток дома.

Где постоянный ток наиболее полезен?

Если переменный ток так хорош, зачем вообще беспокоиться о постоянном токе? Несмотря на то, что большинство наших домашних устройств потребляют достаточно нестабильную мощность для использования переменного тока, есть несколько приложений, в которых постоянный ток более эффективен. Большой заряжает аккумуляторы. Аккумуляторы обычно имеют одно высокое напряжение, при котором они заряжаются и разряжаются. (Да, некоторые из более причудливых аккумуляторов имеют микроконтроллеры для настройки, которые обычно используются с ручками для вейпинга. ) Когда вы заряжаете стандартные батареи AA или AAA, зарядное устройство преобразует переменное напряжение от вашей стены в постоянное.

Обзоры экологически чистой энергии

Как уже упоминалось, при этих преобразованиях происходит потеря эффективности, но если бы вы могли получать энергию от источника постоянного тока, вы могли бы наслаждаться повышенной электрической эффективностью. Солнечные батареи являются прекрасным примером. Солнечная энергия генерирует постоянный ток, и эффективность преобразования его в переменный ток для немедленного использования снижается. Тем не менее, накачка солнечной энергии постоянного тока в аккумулятор максимизирует количество электричества, которое может быть получено. Контроллер заряда солнечной батареи между ними обеспечивает наиболее эффективную передачу с учетом переменной мощности солнечной батареи.

К сожалению, в какой-то момент эту энергию от батареи все равно придется преобразовать в переменный ток, чтобы она хорошо работала с большинством бытовой техники в доме. Некоторые бытовые приборы с постоянным энергопотреблением могут надежно подключаться напрямую к источнику постоянного тока. В частности, морозильники и холодильники постоянного тока популярны в автономных домах, поскольку они позволяют избежать потери эффективности при преобразовании в переменный ток. Некоторые предприимчивые люди даже смогли спроектировать дом с питанием от постоянного тока. Помимо потребительских приложений, вы также увидите высоковольтные линии постоянного тока, подаваемые на трансформаторы, где они преобразуются в переменный ток, прежде чем попасть в жилые районы.

В конце концов, постоянный ток приближает вас к источнику питания с более высокой эффективностью, чем переменный ток, но, поскольку наши потребности в электричестве имеют тенденцию меняться, переменный ток дает нам гибкость, необходимую для быстрого переключения передач.

Рекомендации редакции
  • Несмотря на свои новые функции, Astro по-прежнему непрактична для большинства людей.
  • Amazon Astro получает новые функции, ориентированные на домашних животных и безопасность
  • Все, что было анонсировано на осеннем мероприятии Amazon 2022: новые Echo, Fire TV, Kindle Scribe и многое другое
  • Камеры New Ring получили радар, новый дизайн, и теперь они могут управлять роботом Amazon Astro.
  • Blink получает проводную прожекторную камеру и поворотно-наклонное крепление

Одновременная транскраниальная и чрескожная спинальная стимуляция постоянным током для улучшения результатов спортивных результатов у опытных боксеров

Abstract

Транскраниальная стимуляция постоянным током (tDCS) является одним из быстро развивающихся экспериментальных подходов к улучшению спортивных результатов. Кроме того, недавно были проведены новые исследования влияния чрескожной стимуляции спинного мозга постоянным током (tsDCS) на двигательные функции, такие как сокращение времени реакции. Воздействие tDCS и tsDCS может быть связано с измененной спонтанной нервной активностью и мембранными потенциалами кортикальных и кортикомотонейрональных клеток соответственно. Учитывая недостаток эмпирических исследований неинвазивной стимуляции мозга в спортивной неврологии, особенно в боксе, в настоящем исследовании изучалось влияние нейромодуляции на двигательные и когнитивные функции профессиональных боксеров. Выборку исследования составили 14 опытных боксеров-мужчин, которые получали случайную последовательную стимуляцию постоянным или реальным током первичной моторной коры (М1) и параспинальной области (соответствующей области кисти) в два сеанса с интервалом 72 часа. В отличие от имитации стимуляции, реальная стимуляция улучшала избирательное внимание и время реакции опытных боксеров [усиленное избирательное внимание (9).0176 p  < 0,0003), уменьшенное время реакции правой руки ( p  < 0,0001) и время реакции левой руки ( p  < 0,0006)]. Между тем вмешательство не оказало влияния на когнитивные функции участников ( p  > 0,05). Мы продемонстрировали, что одновременная стимуляция спинного мозга и M1 может улучшить результаты опытных боксеров посредством нейромодуляции. Настоящий дизайн исследования может быть расширен для изучения роли нейростимуляции в других областях спорта.

Введение

Три атрибута «быть быстрее, ловчее и сильнее в спортивных достижениях», возможно, считаются ключевыми столпами в большинстве соревновательных видов спорта. В последние годы среди исследователей растет интерес к перекрестным связям спортивной науки с неврологией и использованию немедикаментозных подходов к стимуляции мозга, включая нейромодуляцию, для повышения спортивных результатов 1 . Транскраниальная стимуляция постоянным током (tDCS) — неинвазивная методика, при которой слабый постоянный ток приводит к изменению возбудимости головного мозга.

В этой области Дэвис ввел термин «нейродопинг», который относится к использованию новых методов для повышения физической и умственной работоспособности спортсменов 2 . В некоторых более ранних отчетах также было подтверждено, что неинвазивные методы стимуляции мозга могут потенциально улучшить двигательное обучение, мышечную силу, а также определенные двигательные навыки и снизить уровень усталости и воспринимаемой нагрузки 3 . На практике tDCS пропускает слабый (1–2 мА) постоянный ток через электроды, наложенные на кожу головы на 5–20 мин. Известно, что часть этого электрического тока, который передается в ткань мозга, влияет на возбудимость нейронов, порог потенциала действия и последующие изменения посредством нейропластичности 4 .

Некоторые недавние исследования продемонстрировали улучшение спортивных результатов с помощью tDCS. А именно, было обнаружено, что анодная стимуляция височной коры (TC) снижает воспринимаемую нагрузку и частоту сердечных сокращений и улучшает общую производительность у профессиональных велосипедистов. Стимуляция может улучшить их пиковую выходную мощность (PPO: максимальная мощность, которую велосипедист может поддерживать при езде на велосипеде более 1 минуты) на 4% 5 .

В другом отчете авторы наблюдали, что одновременная стимуляция моторной коры (область ног) и левой височной коры значительно улучшает показатели спортивных результатов по силовым и выносливым переменным 6 .

В более раннем исследовании наша команда показала, что одновременное торможение дорсолатеральной префронтальной коры (длПФК) и стимуляция коры мозжечка повышают точность стрельбы у профессиональных стрелков из пистолета. Действительно, наше вмешательство увеличило средний балл стрельбы опытных стрелков из пистолета на 2,3%. Однако стимуляция не могла не сказаться на скорости/задержке стрельбы спортсменов. Кроме того, tDCS уменьшала количество треморов, характерных для конкретных задач, что потенциально подтверждает театральную взаимосвязь между вызванным tDCS уменьшенным физиологическим тремором и улучшенными стрелковыми характеристиками 7 .

Чрескожная стимуляция спинного мозга постоянным током (tsDCS) — еще один метод неинвазивной стимуляции центральной нервной системы (ЦНС). Многие исследования подтвердили эффективность анодной tDCS по сравнению с M1 в улучшении двигательного обучения у здоровых людей 8,9,10 , тогда как исследования tsDCS в основном были сосредоточены на пациентах 11,12 , а не на здоровых людях. Согласно недавнему исследованию, анодная tsDCS улучшает рекрутирование двигательных единиц 13 . Учитывая приведенные выше данные, можно предположить, что интеграция методов tDCS и tsDCS может аддитивно или синергетически улучшать спортивные результаты.

В боксе большое значение имеют точность, ловкость и выносливость. Однако, насколько нам известно, до сих пор ни одно исследование не изучало влияние методов tDCS и tsDCS на боксеров. Более того, одновременная стимуляция головного и спинного мозга спортсменов не проводилась ни в одном исследовании. В боксе спортсмену необходимо нанести удар своему противнику, поэтому количество чистых ударов в боксе является основным критерием подсчета очков. Голова является основной целью боксеров, потому что удары в голову могут привести к серьезным травмам и нокауту, в результате чего судья может остановить поединок. Скорость реакции, точность и зрительно-пространственная рабочая память спортсменов могут существенно повлиять на результат боксерского поединка. В то время как модуляция этих факторов, по-видимому, в совокупности влияет на производительность боксера, исследования влияния нейростимуляции в боксе отсутствуют. Таким образом, это исследование выдвинуло гипотезу о том, что одновременная стимуляция головного и спинного мозга эффективна для улучшения двигательных и когнитивных способностей боксеров.

Материалы и методы

Участники

Это было факторное одногрупповое рандомизированное исследование, в котором субъектам назначали фиктивное или истинное вмешательство tDCS + tsDCS путем простой рандомизации в соотношении 1:1. Этическое одобрение для этого исследования было получено от Ширазского университета медицинских наук (SUMS) (№ 98-01-74-21827). Все методы были выполнены в соответствии с соответствующими руководящими принципами и правилами в соответствии с Хельсинкской декларацией.

Весь процесс, включая его обоснование и цель, роль участников и соображения безопасности были объяснены каждому кандидату простым языком. Затем участников попросили подписать письменное информированное согласие, в котором указывалось, что их данные останутся конфиденциальными, и они могут отказаться от участия в процессе по своему усмотрению в любое время в течение проекта. Согласие было составлено в двух идентичных экземплярах, один из которых участники могли оставить себе.

В исследование были включены профессиональные боксеры-мужчины, которые не менее 2 лет регулярно занимались боксом. Что касается часов обучения, участники тренировались 3 раза (всего примерно 6 часов) в неделю. Отбор случаев осуществлялся с помощью удобного кластерного метода случайной выборки, в результате чего были зарегистрированы 14 опытных боксеров из города Шираза. В данном исследовании любительский бокс (олимпийский бокс) рассматривается как вариант бокса, широко практикуемый на Олимпийских играх. Этот стиль и его правила были четко определены Международной боксерской ассоциацией Armature (http://www.aiba.org). Было подтверждено, что у участников нет психологических или неврологических расстройств. Они не только воздерживались от табака и алкоголя в течение 3 месяцев до тестов, но и не употребляли кофеиносодержащие вещества, такие как кофе, в дни тестов. Кроме того, все участники сообщили, что соблюдали рекомендуемые нами меры гигиены сна и придерживались своей обычной диеты в дни тестирования. Это исследование было одногрупповым рандомизированным испытанием, и участники последовательно получали либо фиктивную, либо настоящую tDCS посредством простой рандомизации. В таблице 1 представлена ​​демографическая информация об участниках.

Таблица 1. Демографические данные участников (n = 14), среднее ± SEM (стандартная ошибка среднего).

Полноразмерный стол

Схема эксперимента

Этот двойной слепой эксперимент был проведен в два сеанса с интервалом в 72 часа. Участникам ничего не знали о планах сеансов, а вмешательство проводил нейробиолог. Соответственно, экспериментаторы оставались слепыми к экспериментатору и участникам с точки зрения типа стимуляции (фиктивной или реальной). Участники были случайным образом распределены между фиктивными или настоящими tDCS на первом сеансе. Через 72 часа те, кто сначала получил фиктивный препарат, во втором сеансе получили настоящую tDCS, и наоборот. После стимуляции мозга боксеров попросили выполнить 2 задания из когнитивной платформы Cambridge Brain Sciences Cognitive Platform (CBS-CP). Параллельно оценивали гемодинамический ответ левой лобно-полярной области (ЛП1) с помощью гемоэнцефалографии (ГЭГ). После этого боксер разогрелся и выполнил по три максимальных сокращения каждой рукой, используя оценку силы хвата. Затем от боксеров требовалось выполнить три боксерских задания (избирательное внимание, время реакции и зрительно-пространственная рабочая память) (рис. 1А).

Рисунок 1

Протокол исследования, монтажи tDCS + tsDCS, использованные для стимуляции мозга и бокса. ( A ) Участникам случайным образом назначали фиктивную или настоящую tDCS + tsDCS при 2 мА в течение 13 минут в течение первого сеанса. Затем выполняли 2 задания, включающие пространственный охват (кратковременная память) и двойное беспокойство (торможение реакции) из CBS-когнитивной платформы (см. раздел «Материалы и методы») с интервалами отдыха 2 мин. Данные CBS-CP и HEG записывались одновременно, пока испытуемые выполняли задания. Позже они выполняли боксёрское задание и регистрировали их избирательное внимание, время реакции и кратковременную память. Через 72 часа реальная группа получила фиктивную tDCS + tsDCS, тогда как фиктивная группа получила настоящую tDCS в течение 13 минут, и они выполнили остальные задачи, аналогичные первому сеансу. ( B ) Анодные подушечки tDCS с током 2 мА были помещены на C3 и C4 (область руки M1) на курс 13 мин. Оба катодных электрода располагались билатерально рядом с остистыми отростками С5-Т1 и не перекрывались. Размер электродов показан на рисунке. ( C ) Участники вставали на одинаковое расстояние от стены каждые 2 дня. На стене со случайными интервалами появилось десять кругов. Время между появлением кругов на стене и воздействием на них удара боксеров принимали за время реакции.

Изображение полного размера

Транскраниальная стимуляция постоянным током (tDCS)

Настоящая или фиктивная tDCS проводилась с помощью электростимулятора (Neurostim-2, Medina Teb, Tehran). В каждом экспериментальном сеансе смоченные физиологическим раствором электроды с губчатым покрытием (4 * 4 см 2 ) помещали на интересующие области, как описано ниже. Участки кожи под электродами обрабатывали спиртом. Два анодных электрода были расположены билатерально над областью С3 и С4 (область руки М1) на основе международной системы размещения электродов 10-20 ЭЭГ, в то время как два катодных электрода были размещены билатерально рядом с остистыми отростками С5-Т1 и не перекрывались. В реальном сеансе ток увеличивался от 0 до 2 мА за 30 с и оставался постоянным в течение 13 мин. В фиктивном сеансе фиктивная стимуляция следовала за тем же монтажом реальной стимуляции, а через 30 с, несмотря на продолжающийся обратный отсчет и световые индикаторы, электрический ток отключался автоматически (рис. 1B).

Когнитивная платформа Cambridge Brain Science (CBS-CP)

Когнитивные способности во многих случаях являются основой спортивных функций 14,15 . Чтобы определить положительное или отрицательное влияние нашего протокола нейростимуляции на когнитивные способности участников, была проведена когнитивная оценка. Для этого была использована мультимедийная компьютеризированная онлайн-платформа, работающая с тремя когнитивными компонентами более высокого порядка: мышлением, памятью и вербальными способностями. 16 . Используемым нами тестом была когнитивная платформа Cambridge Brain Science Cognitive Platform (CBS-CP). Из CBS-CP были выбраны задачи пространственного охвата (кратковременная память) и двойных проблем (торможение реакции) для оценки производительности участников в областях памяти и внимания соответственно.

Фронтополярная гемодинамическая реакция

Оценка кортикальных гемодинамических изменений является простым в использовании суррогатным маркером для измерения активности нейронов 17 . Гемодинамические изменения в левой лобнополярной области коры (FP1) можно измерить с помощью гемоэнцефалографии (ГЭГ). ответ 17 . В нашем исследовании эта оценка была проведена для выявления локальных внутричерепных гемодинамических изменений в префронтальной коре (ПФК) с использованием устройства для гемоэнцефалографии (ГЭГ) (набор ГЭГ в ближнем инфракрасном диапазоне, Исследовательский институт BIOCOMP, Лос-Анджелес, Калифорния). Таким образом, оптическую плотность в области FP1 регистрировали во время выполнения обеих задач CBS-CP либо после фиктивной, либо после реальной нейростимуляции.

Тест на силу хвата (HGS)

Участники сидели в правильном положении (приблизительно 90° бедро/колено) и им было предложено пройти тест на максимальную изометрическую силу хвата кистью с использованием динамометра (SAEHAN DHD-3, MSD Europe bvba). Для проведения теста локоть участника сгибали под углом 90°, в то время как он выполнял три максимальных сокращения попеременно в каждой руке с 30-секундным периодом отдыха между каждым сокращением. Средние значения среди этих испытаний в каждой руке были записаны для статистического анализа.

Задания на бокс (избирательное внимание, время реакции и кратковременная зрительно-пространственная память)

Задание на избирательное внимание

Это задание было разработано для оценки избирательного внимания участников после имитации или реальной tDCS. Участникам было предложено разогреться и выполнить тест на внимание к боксу. В этом тесте на стену перед боксерами проецировались круги трех разных цветов (красный, синий и желтый). Все участники были правшами в соответствии с Эдинбургской инвентаризацией рук (EHI) 18 . Их попросили ударить правыми (доминирующими) руками по красным кругам, а левой (не доминирующей) по синим. Боксерам пришлось сдерживать свои удары, когда на стене появились желтые круги. Испытание длилось 180 с. Цвета отображались случайным образом, и задержка их представления была совершенно непредсказуемой.

Задание на время реакции

Этот тест был разработан отдельно для каждой руки. Участники стояли на одинаковом расстоянии от стены в двух сеансах. Их расстояние до стены определялось по средней массе тела и росту боксеров (табл. 1) и оставалось одинаковым для реального ТЭС и ложного. На стене со случайными интервалами появилось десять кругов. Латентный период между появлением кругов на стене и воздействием на них удара боксера регистрировали как время реакции.

Задание на кратковременную память

В начале теста на стене появилось 9 кругов. Задача боксеров заключалась в том, чтобы обратить внимание, когда круги начнут последовательно мигать, а затем пробивать круги в той же последовательности. Успеваемость оценивалась по наибольшему количеству правильно воспроизведенных положений круга во время выполнения задания.

Анализ данных

Для задач избирательного внимания и кратковременной памяти процесс снимался на видео (1080p при 60 кадрах/с), и количество ошибок боксеров подсчитывалось в автономном режиме для статистического анализа.

Для оценки времени реакции вручную отслеживались траектории движения рук игроков со скоростью 60 кадров/с с помощью программного обеспечения Kinovea (версия 0. 8.15). Средние значения из десяти испытаний в каждой руке были записаны для статистического анализа (рис. 1C).

На основе нормальности распределения и однородности дисперсии использовались параметрические и непараметрические статистические тесты. Была проведена серия парных проб t -тестов для сравнения различий между симуляцией и реальной tDCS с точки зрения результатов эксперимента.

Кроме того, критерий знакового ранга Вилкоксона использовался для анализа данных, не имеющих нормального распределения. Различия между фиктивными и реальными сеансами tDCS оценивались на основе среднего ± SEM (стандартная ошибка среднего). Значения p ниже 0,05 считались статистически значимыми. Для анализа данных использовался статистический пакет SPSS (версия 22.0.0).

Результаты

В этом исследовании приняли участие 14 профессиональных боксеров-добровольцев.

В таблице 2 показан статистический анализ данных (таблица 2).

Таблица 2 Статистический анализ данных (значимо; NS: незначимо: *).

Полноразмерная таблица

Время реакции правой руки

Все участники были правшами. Анализ выявил статистически значимую разницу для времени реакции правой руки (ВР) между сеансами имитации и реальной DCS (рис. 2A). Реальный DCS по сравнению с имитационным может снизить среднее значение RT на 27,9.мс ( p  < 0,0001).

Рисунок 2

( A ): Точечные диаграммы, представляющие результаты участников для задания времени реакции (RHRT: время реакции правой руки; LHRT: время реакции левой руки). ( B ): Точечные графики, представляющие результаты участников для задач избирательного внимания и зрительно-пространственной памяти (SAA.: Избирательная оценка внимания; VSMA.: Оценка зрительно-пространственной памяти). *Значительный; нс: несущественно. (Избирательное внимание p  < 0,0003, время реакции правой руки p  < 0,0001 и время реакции левой руки p  < 0,0006).

Изображение в натуральную величину

Время реакции левой руки

Анализ также выявил статистически значимую разницу между временем реакции левой (не ведущей руки) боксеров в фиктивных и реальных сеансах ДКС (рис. 2А). Реальный DCS по сравнению с имитационным смог снизить среднее время ВУ на 35 мс ( p  < 0,0006).

Избирательное внимание

Анализ выявил статистически значимую разницу в показателе избирательного внимания между фиктивными и реальными сеансами DCS (рис. 2B). Примечательно, что реальный DCS по сравнению с фиктивным может снизить средний балл ошибки на 47,5% ( p  < 0,0003) (рис. 2B).

Зрительно-пространственная рабочая память

В этой оценке анализ не выявил статистически значимой разницы между сеансами имитации и реальной DCS ( p  > 0,05) (рис. 2Б).

Когнитивно-поведенческая оценка

Согласно нашим выводам, не было статистически значимой разницы в пространственном охвате и задачах с двойными проблемами между фиктивными и реальными сеансами DCS ( p  > 0,05) (рис. 3).

Рисунок 3

Точечные графики, представляющие результаты участников для когнитивно-поведенческой оценки (SST: задача пространственного охвата; DDT: задача двойной проблемы).

Полноразмерное изображение

Ответ гемоэнцефалографии (ГЭГ)

Серию тестов с парными образцами t использовали для сравнения мозгового кровотока в области FP1 в фиктивных и реальных сеансах DCS. В то время как спортсмены выполняли задачу двойной проблемы, их записи HEG не выявили статистически значимого увеличения гемодинамического ответа FP1 ( p  > 0,05).

Для задачи пространственного охвата гемодинамический ответ FP1 был сравним с ответом задачи двойной проблемы и не выявил статистически значимой разницы между сеансами имитации и реальной DCS ( р  > 0,05).

В состоянии покоя были получены аналогичные результаты и не было выявлено статистически значимой разницы между показателями участников в фиктивных и реальных сеансах DCS ( p  > 0,05) (рис. 4).

Рисунок 4

Точечные графики, представляющие ответы гемоэнцефалографии для когнитивно-поведенческих оценок и состояния покоя (SST: задача пространственного диапазона; DDT: задача двойной проблемы; RS: состояние покоя).

Полноразмерное изображение

Тест на силу хвата рук

Анализ результатов участников теста на силу хвата рук, записанных нашим цифровым динамометром, не выявил статистически значимых различий между симуляцией и реальными сеансами DCS. Эти анализы дали одинаковые результаты как для правой, так и для левой руки ( p  > 0,05) (рис. 5).

Рисунок 5

Точечная диаграмма, представляющая различия в силе хвата участников между реальной и фиктивной DCS (правая рука: правая рука; левая рука: левая рука).

Полноразмерное изображение

Обсуждение

Функциональное влияние tDCS и tsDCS может быть связано с изменением спонтанной нервной активности и мембранных потенциалов кортикальных и кортикокомотонейрональных клеток соответственно 18 . Основываясь на результатах более ранних исследований tDCS или tsDCS и их влиянии на двигательную активность, было обнаружено, что любой из этих методов эффективно улучшает двигательные результаты у здоровых людей и профессиональных спортсменов 19,20,21 .

Однако эти модальности еще не исследовались у боксеров ни по отдельности, ни в комбинации. Опираясь на имеющиеся данные, настоящее исследование выдвинуло гипотезу об эффективности этого комбинированного подхода у боксеров и оценило показатели результатов. Тем не менее, вопросы о том, будет ли эффективна каждая модальность сама по себе, или комбинированный эффект является аддитивным или синергетическим, еще предстоит изучить и не были в центре внимания настоящего исследования.

Безусловно, для ответа на вышеуказанные адресованное выше, можно рассматривать как потенциальную силу в процессе становления нашего исследования. Одним из ключевых ограничений нашей работы был относительно небольшой размер выборки, что помешало нам провести многогрупповое рандомизированное контролируемое исследование на данном этапе.

В совокупности в настоящем исследовании был проведен сравнительный анализ двигательных исходов у боксеров в рамках исследования с одной группой с помощью случайных последовательных сеансов стимуляции с помощью реальной/фиктивной комбинации tDCS и tsDCS (рис. 1A) и может подтвердить эффективность этого вмешательства на основе по исходной гипотезе.

Результаты нашего исследования показывают, что одновременная стимуляция моторной коры и спинного мозга значительно улучшает избирательное внимание и скорость реакции у опытных боксеров. Методы нейромодуляции и стимуляции мозга в последние годы использовались для улучшения спортивных результатов; тем не менее, несколько систематических исследований 2,7,22,23 анализировали эти новые методы. В большинстве доступных спортивных исследований изучалась выносливость спортсменов 5,23 , и, похоже, ни один исследователь не изучал влияние стимуляции мозга на точность, ускорение и зрительно-пространственную память опытных боксеров. Принимая во внимание критическую роль головного и спинного мозга в спортивных результатах 24 , в этом исследовании изучалось, улучшает ли одновременная стимуляция спинного мозга и первичной моторной коры (в области рук) когнитивную обработку и производительность боксеров. Также было исследовано влияние этой стимуляции на когнитивные функции спортсменов (зрительно-пространственная рабочая память и избирательное внимание).

Фуруя и др. . 25 пришел к выводу, что максимальная способность профессиональных пианистов (как типичный пример моторного обучения) ограничена и не может быть увеличена с помощью метода tDCS. Несмотря на их результаты, мы привлекли профессиональных боксеров, чтобы определить, существует ли аналогичный предел возможностей у профессиональных боксеров, или стимуляция ЦНС может помочь им достичь еще более высоких уровней своих спортивных результатов.

Исследования показали, что экстремальные виды спорта могут вызывать центральную усталость и снижение спинальных рефлексов 26,27,28 . Было показано, что стимуляция спинного мозга над позвонками T11 и T12 улучшает показатели взрывного вертикального прыжка человека 21 . Точный механизм стимуляции tsDCS еще не обнаружен; однако было обнаружено, что tsDCS модулирует функцию спинного мозга и тем самым улучшает двигательную активность, облегчая функцию двигательных нейронов спинного мозга 11 . TsDCS также ингибирует передачу болевых сигналов на поверхность спинного мозга, и это также может быть эффективным в соревновательных видах спорта, сопровождающихся сильными мышечными болями 11 . Хотя в нескольких исследованиях изучалось влияние tsDCS на здоровых людей, во многих исследованиях изучалось влияние tDCS на двигательные функции здоровых людей. Например, было показано, что tDCS снижает воспринимаемый уровень усталости и повышает уровень выносливости у спортсменов путем модулирования функции M1 9.0028 6,22 . Кроме того, вмешательство также было предложено для улучшения двигательного обучения у спортсменов 29 и улучшения когнитивных функций у здоровых людей 30 .

Тем не менее, эта стимуляция может также ухудшить когнитивные функции человека. Поскольку когнитивные функции чрезвычайно важны для спортсменов 14,15 , исследования также должны исключить любые неблагоприятные или неблагоприятные эффекты нейростимуляции на когнитивные способности спортсменов. Поэтому мы использовали CBS-CP, чтобы определить любые возможные положительные или отрицательные эффекты нашего протокола стимуляции мозга на когнитивные функции участников. Эта платформа состоит из трех разделов, посвященных рассуждениям, памяти и вербальным навыкам (cambridgebrainsciences.com). Из каждого раздела было выбрано одно задание для изучения влияния tDCS на различные когнитивные аспекты. Мы показали, что предлагаемый монтаж tDCS не оказывает отрицательного влияния на когнитивные функции участников. Максимальный эффект от сеанса tDCS длится примерно 1 час 31 ; поэтому исследователям пришлось ограничить когнитивные оценки тремя задачами. Необходимы дальнейшие оценки, чтобы изучить, как этот тип стимуляции влияет на другие когнитивные функции.

Что касается продолжительности сеансов стимуляции, вопрос доза-реакция при ДКБ был предметом некоторых более ранних исследований. Исследования показали, что эффект по крайней мере 10-минутной стимуляции мозга будет длиться в течение часа после вмешательства 32 . Ницше и др. . показали, что эффекты сеанса tDCS (2 мА, 13 мин) продолжали сохраняться в течение 150 мин 32 . Кроме того, исследование велосипедистов и одно из наших более ранних исследований бодибилдеров показали эффективность 13-минутной стимуляции для повышения спортивных результатов 6,22 . Таким образом, мы считали «13 минут» оптимальной продолжительностью стимуляции, уже изученной. Стоит отметить, что продолжительность стимуляции в большинстве исследований составляла 20 минут. Мы рассмотрели более короткую продолжительность стимуляции, так как это может быть удобнее перед спортивными соревнованиями.

Увеличение кортикоспинальной возбудимости и стимуляции могло играть важную роль в увеличении скорости реакции. Исследования показали, что стимуляция tDCS по сравнению с M1 может стимулировать кортикоспинальную активность 32,33 . Вероятно, можно сделать вывод, что стимуляция моторной коры стимулирует эту область и увеличивает корково-спинномозговую активность при выполнении спортивных задач 34 . Стимуляция M1, вероятно, привела к увеличению скорости реакции за счет использования большего количества двигательных единиц. Было показано, что использование антагонистов рецепторов NMDA (таких как декстрометорфан) снижает эффект tDCS 9.0028 35 . Согласно исследованиям, помимо скорости реакции, tDCS также может увеличивать силу удара. Анодальная tDCS над корой также может улучшить мышечную силу за счет использования большего количества двигательных единиц, вероятно, из-за острых корково-спинномозговых реакций 6,36,37 . Кроме того, исследования показали, что tsDCS может улучшить двигательные рефлексы 38 , что также может улучшить способности боксеров. ЦДКС, вероятно, объясняет большую часть улучшения скорости реакции; однако, поскольку избирательное внимание связано с более высокими функциями коры, техника tDCS, вероятно, играет более важную роль в улучшении этой способности.

Из-за ограниченного числа профессиональных боксеров в этом исследовании изучалось влияние как tDCS, так и tsDCS на боксеров; однако эти методы могут быть исследованы отдельно в будущих исследованиях. Исследователи также могут изучить влияние этих методов на силу удара боксеров.

Что касается ключевой работы «нейро-допинг», кажется, что необходимо сформулировать совершенно новую перспективу исследований и этических стандартов. Сегодня исследования в области спортивной неврологии находятся на грани определения рисков, опасений и преимуществ такого подхода в реальной жизни.

Слово «допинг» в широком смысле соответствует использованию незаконных средств, в частности наркотиков, для улучшения результатов спортсменов. Между тем спорное использование объединенных нейротехник для стимуляции мозга и нервной системы у здоровых людей вызвало интерес и вызвало некоторые опасения. Имеются сообщения о влиянии электрической (tES) или повторяющейся транскраниальной магнитной стимуляции (rTMS) на повышение физической и умственной работоспособности у профессиональных спортсменов 2 .

Гипотезы о том, что tES или rTMS эффективны для улучшения показателей спортивных результатов, включая сокращение времени реакции на зрительные, слуховые и тактильные стимулы, уменьшение тремора и улучшение приобретения сложных двигательных навыков, были проверены в некоторых более ранних работах. расследования. Тем не менее, прямых сравнительных исследований эффектов rTMS и tES, похоже, не хватает. Существующий массив исследований постулирует, что стимуляция мозга с помощью rTMS и tES ускоряет моторное обучение и улучшает двигательные навыки в спортивных мероприятиях. Тем не менее, точные механизмы, участвующие в вышеупомянутом, должны быть тщательно изучены в расширенных исследованиях 9.0028 39 .

Кроме того, этический анализ использования или возможного использования нейродопинга в спорте остается без внимания. В этой области вопрос о том, следует ли добавлять tES или rTMS у здоровых профессиональных спортсменов в запрещенный список Всемирного антидопингового агентства (ВАДА), все еще открыт для обсуждения. Кроме того, вопрос о том, является ли «использование нейродопинга несправедливым», зависит не только от общей долгосрочной безопасности, а также от доступности и простоты использования спортсменами, но и от будущих правил и положений, которые должны быть установлены ВАДА. Коллективный анализ в недавней публикации показал, что в настоящее время «нейродопинг» не может считаться угрозой честности спорта. Тем не менее, приведенная выше уверенность во многом зависит от того, станут ли в будущем методы нейростимуляции одними из эффективных средств повышения спортивных результатов 40,41 .

Заключение

В настоящем отчете в целом предполагается, что одновременная анодная tDCS на M1 и спинном мозге может помочь профессиональным боксерам улучшить свои общие результаты. Это исследование готовит почву для разработки протоколов стимуляции ЦНС для улучшения основных спортивных показателей, включая точность и скорость реакции. Учитывая влияние tsDCS на спинальные рефлексы, гипотетически это может улучшить стимуляцию моторной коры и улучшить спортивные результаты синергетическим образом. Учитывая положительное влияние этого монтажа на спортивные результаты опытных боксеров, он, вероятно, может повлиять на успех спортсмена в напряженных профессиональных соревнованиях.

Доступность данных

Авторы поделились «минимальным набором данных» для настоящего представления в соответствии с политикой журнала в отношении доступности данных.

Ссылки

  1. Гроспретр, С., Руффино, К. и Лебон, Ф. Моторные образы и корково-спинальная возбудимость: Обзор. евро. Дж. Спортивные науки. 16 , 317–324 (2016).

    Артикул Google ученый

  2. Дэвис, Нью-Джерси. Нейродопинг: стимуляция мозга как мера повышения производительности. Спорт Мед. 43 , 649–653 (2013).

    Артикул Google ученый

  3. Кольцато, Л. С., Ницше, М. А. и Кибеле, А. Неинвазивная стимуляция мозга и нервная стимуляция улучшают спортивные результаты — обзор. Дж. Когн. Увеличить 1 , 73–79 (2017).

    Артикул Google ученый

  4. «>

    Ницше, Массачусетс и др. Транскраниальная стимуляция постоянным током: современное состояние 2008 г. Мозговая стимуляция. 1 , 206–223 (2008).

    Артикул Google ученый

  5. Окано, А. Х. и др. Стимуляция мозга модулирует вегетативную нервную систему, оценивая воспринимаемую нагрузку и производительность во время максимальных упражнений. Бр. Дж. Спорт Мед. 49 , 1213–1218 (2015).

    Артикул Google ученый

  6. Камали А.-М. и др. Транскраниальная стимуляция постоянным током для улучшения спортивных результатов у опытных бодибилдеров. PLoS ONE 14 , e0220363 (2019).

    КАС Статья Google ученый

  7. Камали, А.-М., Нами, М., Яхьяви, С.-С., Саади, З.К. и Мохаммади, А. Транскраниальная стимуляция постоянным током для помощи опытным стрелкам из пистолета в получении еще более высоких результатов. Мозжечок 18 , 119–127 (2019).

    КАС Статья Google ученый

  8. Ницше, Массачусетс и др. Облегчение имплицитного двигательного обучения путем слабой транскраниальной стимуляции постоянным током первичной моторной коры человека. Дж. Когн. Неврологи. 15 , 619–626 (2003).

    Артикул Google ученый

  9. Сауседо Маркес, К.М., Чжан, X., Суиннен, С.П., Мисен, Р. и Вендерот, Н. Влияние транскраниальной стимуляции постоянным током на двигательное обучение в зависимости от задачи. Перед. Гум. Неврологи. 7 , 333 (2013).

    Артикул Google ученый

  10. Fritsch, B. и др. Стимуляция постоянным током способствует BDNF-зависимой синаптической пластичности: потенциальные последствия для моторного обучения. Нейрон 66 , 198–204 (2010).

    КАС Статья Google ученый

  11. Коджаманян, Ф. и др. Чрескожная спинальная стимуляция постоянным током. Перед. Психиатрия 3 , 63 (2012).

    Артикул Google ученый

  12. Хайде, А. и др. Эффекты чрескожной спинальной стимуляции постоянным током у пациентов с идиопатическим синдромом беспокойных ног. Стимуляция мозга. 7 , 636–642 (2014).

    КАС Статья Google ученый

  13. Боччи, Т. и др. Катодная чрескожная спинальная стимуляция постоянным током (tsDCS) улучшает рекрутирование двигательных единиц у здоровых людей. Неврологи. лат. 578 , 75–79 (2014).

    КАС Статья Google ученый

  14. «>

    Моран, А. П. Психология концентрации у спортсменов: когнитивный анализ (Psychology Press, 2016).

    Книга Google ученый

  15. Чжоу, Дж. и др. Транскраниальная стимуляция постоянным током снижает затраты на выполнение когнитивных задач, связанных с контролем походки и осанки. евро. Дж. Нейроски. 39 , 1343–1348 (2014).

    Артикул Google ученый

  16. Хонарманд, К. и др. Возможности веб-нейрокогнитивной батареи для оценки когнитивных функций у выживших в критических состояниях. PLoS ONE 14 , e0215203 (2019).

    КАС Статья Google ученый

  17. Серра-Сала, М., Тимонеда-Галларт, К. и Перес-Альварес, Ф. Оценка префронтальной активации и ее связи с когнитивными и эмоциональными процессами с помощью гемоэнцефалографии (ГЭГ). Дж. Нейротер. 16 , 183–195 (2012).

    Артикул Google ученый

  18. Кристман, С. Д., Причард, Э. К. и Корсер, Р. Факторный анализ Эдинбургского перечня ручных рук: непостоянная ручность дает двухфакторное решение. Познание мозга. 98 , 82–86 (2015).

    Артикул Google ученый

  19. Патель, Р. и др. Влияние транскраниальной стимуляции постоянным током на двигательную активность верхних конечностей у здоровых взрослых: систематический обзор и метаанализ. Перед. Неврологи. 13 , 1213 (2019).

    Артикул Google ученый

  20. Grosprêtre, S. и др. Влияние транскраниальной стимуляции постоянным током на психомоторные, когнитивные и двигательные способности силовых спортсменов. науч. Отчет 11 , 1–13 (2021).

    Артикул Google ученый

  21. Берри, Х. Р., Тейт, Р. Дж. и Конуэй, Б. А. Чрескожная стимуляция позвоночника постоянным током вызывает длительную устойчивость к усталости и улучшает взрывные вертикальные прыжки. PLoS ONE 12 , e0173846 (2017).

    Артикул Google ученый

  22. Витор-Коста, М. и др. Повышение работоспособности при езде на велосипеде: Транскраниальная стимуляция постоянным током увеличивает время до утомления при езде на велосипеде. PLoS ONE 10 , e0144916 (2015).

    Артикул Google ученый

  23. Чжу, Ф. Ф. и др. Катодная транскраниальная стимуляция постоянным током над левой дорсолатеральной областью префронтальной коры способствует имплицитному обучению моторике при игре в гольф. Стимуляция мозга. 8 , 784–786 (2015).

    Артикул Google ученый

  24. Ноукс, Т. Д. Не пора ли отказаться от модели AV Hill? Спорт Мед. 41 , 263–277 (2011).

    Артикул Google ученый

  25. Фуруя С., Ницше М.А., Паулюс В. и Альтенмюллер Э. Ранняя оптимизация ловкости пальцев опытных пианистов: значение транскраниальной стимуляции. BMC Neurosci. 14 , 35 (2013).

    Артикул Google ученый

  26. Ноукс, Т. Д., Гибсон, А. С. К. и Ламберт, Э. В. От катастрофы к сложности: новая модель интегративной центральной нервной регуляции усилия и утомления во время упражнений у людей: резюме и выводы. Бр. Дж. Спорт Мед. 39 , 120–124 (2005).

    КАС Статья Google ученый

  27. «>

    Гандевиа, С. С. Спинальные и супраспинальные факторы мышечной усталости человека. Физиол. Ред. 81 (4), 1725–1789. https://doi.org/10.1152/physrev.2001.81.4.1725 (2001 г.).

    КАС Статья пабмед Google ученый

  28. Коми П.В. Цикл растяжения-сокращения: мощная модель для изучения нормальных и утомленных мышц. Дж. Биомех. 33 , 1197–1206 (2000).

    КАС Статья Google ученый

  29. Мория, Э. и др. За пределами целевой области: комплексный взгляд на модуляцию моторной коры, вызванную tDCS, у пациентов и спортсменов. Дж. Нейроинж. Реабилит. 16 , 1–29 (2019).

    Артикул Google ученый

  30. Huang, L., Deng, Y., Zheng, X. & Liu, Y. Транскраниальная стимуляция постоянным током с помощью halo sport улучшает повторяющиеся спринтерские циклы и когнитивные способности. Фронт. Физиол. 10 , 118 (2019).

    Артикул Google ученый

  31. Ницше, М. А. и Паулюс, В. Устойчивое повышение возбудимости, вызванное транскраниальной стимуляцией моторной коры постоянного тока у людей. Неврология 57 , 1899–1901 (2001).

    КАС Статья Google ученый

  32. Ницше, М. А. и Паулюс, В. Изменения возбудимости, вызванные в моторной коре человека слабой транскраниальной стимуляцией постоянным током. J. Physiol. 527 , 633–639 (2000).

    КАС Статья Google ученый

  33. Кидджелл, Д. Дж., Гудвилл, А. М., Фрейзер, А. К. и Дейли, Р. М. Индукция пластичности коры и улучшение двигательной активности после односторонней и двусторонней транскраниальной стимуляции постоянным током первичной моторной коры. BMC Neurosci. 14 , 64 (2013).

    Артикул Google ученый

  34. Чжоу, П. и Раймер, В. З. Факторы, определяющие форму связи между мышечной силой и ЭМГ: имитационное исследование. J. Нейрофизиол. 92 , 2878–2886 (2004).

    Артикул Google ученый

  35. Ziemann, U. и др. Консенсус: Протоколы пластичности моторной коры. Стимуляция мозга. 1 , 164–182 (2008).

    Артикул Google ученый

  36. Хенди, А. М. и Кидджелл, Д. Дж. Anodal-tDCS, применяемый во время односторонней силовой тренировки, увеличивает силу и корково-спинальную возбудимость в нетренированных гомологичных мышцах. Экспл. Мозг Res. 232 , 3243–3252 (2014).

    Артикул Google ученый

  37. «>

    Леунг М., Ранталайнен Т., Тео В.-П. и Кидджелл, Д. Корково-спинномозговые реакции на силовые тренировки с метрономом, но не на самостоятельную силовую тренировку, аналогичны тренировкам двигательных навыков. Евро. Дж. Заявл. Физиол. 117 , 2479–2492 (2017).

    Артикул Google ученый

  38. Lamy, J.-C., Ho, C., Badel, A., Arrigo, R. T. & Boakye, M. Модуляция H-рефлекса камбаловидной мышцы путем стимуляции постоянного тока спинного мозга у людей. J. Нейрофизиол. 108 , 906–914 (2012).

    Артикул Google ученый

  39. Gazerani, P. Повышение работоспособности за счет стимуляции мозга. J. Спортивные науки. Мед. 16 , 438 (2017).

    ПабМед ПабМед Центральный Google ученый

  40. Петерсен, Т. С. Спорт, нейродопинг и этика. Нейроэтика 1–4. https://doi.org/10.1007/s12152-021-09461-z (2021 г.).

    Артикул Google ученый

  41. Мёллер В. и Кристиансен А. В. Нейродопинг — серьезная угроза целостности спорта? Нейроэтика 1–10 https://doi.org/10.1007/s12152-020-09446-4 (2020).

    Артикул Google ученый

Скачать ссылки

Благодарности

Авторы выражают признательность Институту здоровья мозга Даны, Иранскому обществу неврологии, отделению Fars и вице-канцелярии по исследовательским вопросам Ширазского университета медицинских наук за техническую поддержку.

Информация об авторе

Авторы и организации

  1. Лаборатория неврологии, NSL (мозг, познание и поведение), кафедра неврологии, Школа передовых медицинских наук и технологий, Ширазский университет медицинских наук, Шираз, Иран

    Али-Мохаммад Камали, Милад Каземиха, Мохсан Данешвари, Асадолла Зарифкар и Мохаммад Нами

  2. Институт здоровья мозга DANA, Иранское общество нейробиологов, отделение Фарса, Шираз, Иран

    Али-Мохаммад Камали, Милад Каземиха, Бехнам Кешткархесамабади, Мох9 Данмадешвари и 0003

  3. Центр неврологии, Институт научных исследований и услуг высоких технологий (INDICASAT AIP), Город знаний, Панама-Сити, Панама

    Мохаммад Нами

  4. Факультет физиологии, Медицинский университет Шираз , Шираз, Иран

    Асадолла Зарифкар

  5. Техно Индия NJR, Технологический институт, Удайпур, 313003, Раджастхан, Индия

    Прасун Чакрабарти

  6. Фонд картирования мозга и Общество картирования и терапии мозга, Лос-Анджелес, Калифорния, США

    Бабак Катеб и Мохаммад Нами

  7. Отдел мозга, познания и поведения, факультет неврологии, Школа передовых медицинских наук и технологий, Ширазский университет медицинских наук, Шираз, Иран

    Мохаммад Нами

Авторы

  1. Али-Мохаммад Камали

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Академия

  2. Милад Каземиха

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Scholar

  3. Behnam Keshtkarhesamabadi

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Scholar

  4. Мохсан Данешвари

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Академия

  5. Asadollah Zarifkar

    Посмотреть публикации автора

    Вы также можете искать этого автора в PubMed Google Scholar

  6. Prasun Chakrabarti

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Scholar

  7. Бабак Катеб

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Scholar

  8. Мохаммад Нами

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Scholar

Contributions

A-M. K. провел эксперименты, провел анализы и составил рукопись. М.К. и Б.К. провел статистический анализ и помог в составлении рукописи. М.Д., А.З., Б.К. и П.К. помогли в разработке исследования и мониторинге сбора и анализа данных. М.Н. разработал и координировал исследование и помог составить рукопись. Все авторы прочитали и одобрили окончательный вариант рукописи.

Автор, ответственный за переписку

Переписка с Мохаммад Нами.

Заявление об этике

Конкурирующие интересы

Авторы не заявляют об отсутствии конкурирующих интересов.

Дополнительная информация

Примечание издателя

Springer Nature остается нейтральной в отношении юрисдикционных претензий в опубликованных картах и ​​институциональной принадлежности.

Права и разрешения

Открытый доступ Эта статья находится под лицензией Creative Commons Attribution 4.0 International License, которая разрешает использование, совместное использование, адаптацию, распространение и воспроизведение на любом носителе или в любом формате, при условии, что вы укажете соответствующую ссылку на оригинальный автор(ы) и источник, предоставьте ссылку на лицензию Creative Commons и укажите, были ли внесены изменения. Изображения или другие сторонние материалы в этой статье включены в лицензию Creative Commons на статью, если иное не указано в кредитной строке материала. Если материал не включен в лицензию Creative Commons статьи, а ваше предполагаемое использование не разрешено законом или выходит за рамки разрешенного использования, вам необходимо получить разрешение непосредственно от правообладателя. Чтобы просмотреть копию этой лицензии, посетите http://creativecommons.org/licenses/by/4.0/.

Перепечатка и разрешения

Об этой статье

Комментарии

Отправляя комментарий, вы соглашаетесь соблюдать наши Условия и правила сообщества. Если вы обнаружите что-то оскорбительное или не соответствующее нашим условиям или правилам, отметьте это как неприемлемое.

Общие сведения об источниках питания с выходным напряжением постоянного тока и их использовании в разработке электроники

Обновлено на 2022 год.

Ключевые выводы

  • Узнайте о типах источников питания постоянного тока.

  • Получите более полное представление о применении источников питания с выходным напряжением постоянного тока.

  • Узнайте о преимуществах и недостатках различных типов источников питания постоянного тока.



Источник питания 24 В постоянного тока на плате управления.

По мере того, как наши устройства постоянно развиваются, растут и наши потребности в более эффективных средствах их питания. С тех пор, как Алессандро Вольта изобрел батарею, мы постоянно занимаемся сохранением, использованием и эффективным производством энергии.

Учитывая, что портативность находится в верхней части списка характеристик почти каждого устройства, понятно, почему мы находим постоянное напряжение во многих приложениях. Практически все электронные устройства и продукты используют постоянный ток (DC), что делает источники питания с выходным напряжением постоянного тока наиболее широко используемыми. Некоторые из различных схем, которые зависят от постоянного тока, включают преобразователи переменного тока в постоянный, преобразователи постоянного тока в постоянный, настенные бородавки и, конечно же, источники питания постоянного тока.

Что такое VDC и почему это важно?

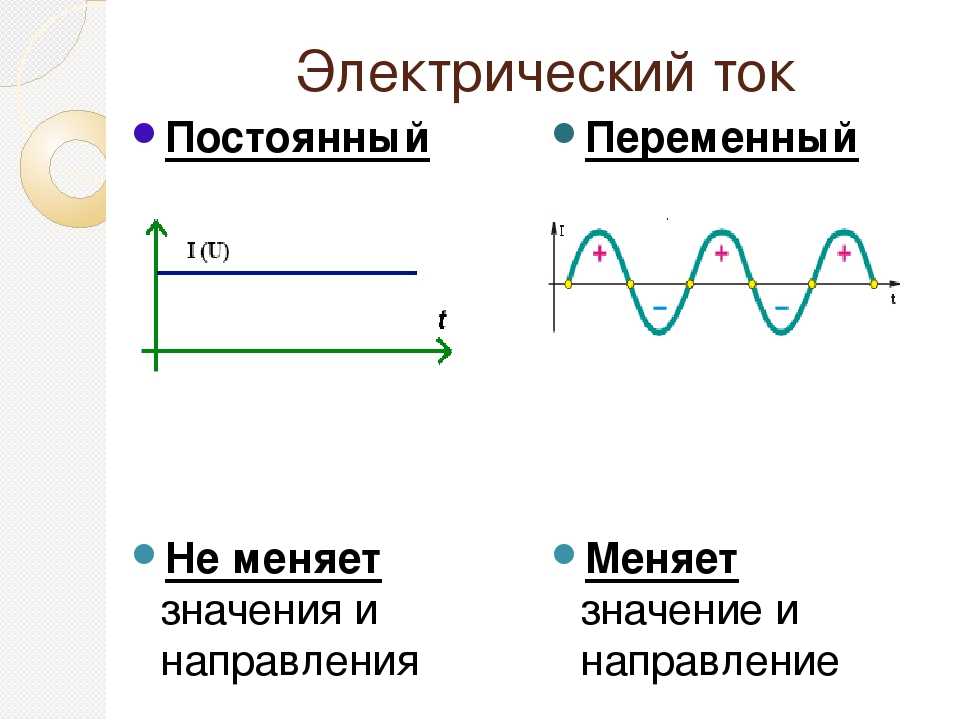

В постоянного тока относится к вольтам постоянного тока и может поступать либо от батареи, либо от источника питания, который преобразует переменный ток (переменный ток) в постоянный. Как следует из названия, постоянный ток постоянно течет в одном направлении, и мы обычно подаем его по проводникам (проводам). Наиболее очевидным преимуществом постоянного тока является его стабильность.

Эта характеристика идеальна для многих приложений, которые в противном случае не достигли бы функциональности без стабильности DC. Таким образом, многие устройства, такие как, например, ПК, не могут правильно работать, напрямую используя переменный ток.

Хотя в электросетях большинства стран на Земле используется переменный ток, в бытовых электронных устройствах он не используется — по крайней мере, напрямую. Это основной пример того, почему источники питания с выходным напряжением постоянного тока жизненно важны.

Источник питания постоянного тока

Как правило, источник питания постоянного тока представляет собой простой преобразователь переменного тока в постоянный, имеющий напряжение питания 110 или 220 В переменного тока, который преобразует его в 3 В, 5 В, 9 В, 12 В или 24 В постоянного тока. В целом, эти источники питания постоянного тока доступны в различных конфигурациях, размерах и выходных мощностях.

Я уверен, вы знаете, что постоянный ток течет с постоянной скоростью и в непрерывном направлении. Этот тип выходного источника питания необходим для устройств, которые не могут нормально работать при переменном напряжении переменного тока. Одним из лучших примеров этого являются материнские платы настольных компьютеров и ноутбуков, а также других чувствительных электронных устройств.

Несмотря на то, что типичный источник питания постоянного тока для настольных ПК предлагает 3,3, 5 и 12 В постоянного тока для удовлетворения различных требований системы ПК, не все блоки питания с выходным напряжением постоянного тока эквивалентны. Имея это в виду, при проектировании печатной платы необходимо тщательно учитывать требования к питанию.

Типы источников питания постоянного тока

Существует два основных типа источников питания постоянного тока: линейные и импульсные. Хотя они оба обеспечивают выходную мощность В постоянного тока, они используют разные методологии в этом процессе. С точки зрения приложений, каждый из них имеет свои преимущества и недостатки.

Функционально линейный источник питания проводит ток, тогда как импульсный источник питания преобразует постоянный ток в сигнал переключения. В импульсном источнике питания постоянного тока выпрямитель создает выходное напряжение постоянного тока. Что касается размера, линейный источник питания постоянного тока обычно больше и тяжелее. Различия в размерах часто определяют, какой из них лучше всего подходит для вашего конкретного дизайна.

Существуют также различия в том, как каждый тип справляется с электромагнитными помехами, регулированием мощности, а также регулированием мощности. В области электроники вы столкнетесь с некоторыми конструкциями, в которых используются линейные источники питания постоянного тока, однако в большинстве по-прежнему используются импульсные типы.

Импульсный источник питания

Импульсный источник питания (SMPS) используется в самых разных приложениях благодаря его эффективности и действенности в качестве источника питания. Преимущества SMPS включают в себя:

Понятно, почему они наиболее широко используются, учитывая постоянное уменьшение размеров электронных устройств и растущий спрос на портативность. В целом, SMPS представляет собой устройство, в котором используются силовые полупроводники для преобразования и регулирования энергии путем непрерывного включения и выключения с высокой скоростью.

Регулирование в ИИП осуществляется с помощью импульсного регулятора. Кроме того, элемент последовательного включения включает и выключает подачу тока на сглаживающий конденсатор. В свою очередь, напряжение на конденсаторе определяет время включения последовательного элемента. Наконец, он поддерживает необходимый уровень напряжения для приложения за счет непрерывного включения конденсатора.

Типы импульсных источников питания:

Линейный источник питания постоянного тока

Характерно, что линейный источник питания лучше подходит для приложений с низким уровнем шума, поскольку он не подвержен высокочастотному переключению SMPS. Они используются в приложениях, требующих отличного регулирования, низкой пульсации, низкого электромагнитного излучения и превосходной переходной характеристики. С точки зрения функциональности, линейный источник питания будет только понижать свое входное напряжение, чтобы обеспечить более низкое выходное напряжение.

По своей конструкции линейный источник питания использует большой трансформатор для понижения напряжения от источника переменного тока до гораздо более низкого напряжения переменного тока, прежде чем использовать серию выпрямительных цепей и фильтров для обеспечения очень чистого постоянного напряжения. Однако имейте в виду, что компромиссы или недостатки линейного источника питания по сравнению с SMPS включают:

Как правило, линейные источники питания используются в медицинском оборудовании, коммуникационном оборудовании, малошумящих усилителях, датчиках и аналоговых устройствах. преобразователи в цифровые.

Общие преимущества и недостатки типов блоков питания

Импульсный блок питания может быть на 80 % меньше по размеру и весить значительно меньше, чем линейный блок питания. Компромисс заключается в том, что SMPS производят высокочастотный шум, который может мешать работе чувствительных электронных устройств. Однако SMPS может выдерживать небольшие потери мощности переменного тока в течение 10–20 мс без перерывов в его выходе.

Поскольку в линейном источнике питания для регулирования выходного напряжения используются более крупные полупроводниковые устройства, он выделяет больше тепла и поэтому менее эффективен. Это соответствует примерно 60% эффективности его выходного напряжения. С точки зрения эффективности для SMPS, он обычно составляет 80% или выше для его выходного напряжения.

Что касается переходного времени отклика, линейный источник питания до 100 раз быстрее, чем SMPS, что может быть очень важным в определенных приложениях.

Поскольку компании активно ищут способы снижения затрат, SMPS являются предпочтительным источником питания благодаря их экономичности, меньшему размеру и более высокой эффективности. Кроме того, сегодняшние растущие требования к портативности и миниатюризации приводят только к увеличению использования SMPS. Тип источника питания постоянного тока, который вы выберете, в конечном итоге зависит от ваших конкретных требований к конструкции. Линейный источник питания лучше подходит для чувствительных аналоговых схем, а импульсный источник питания лучше всего подходит для небольшого портативного оборудования.

Источники питания с выходом постоянного тока присутствуют во многих различных электронных устройствах.

Управление напряжением постоянного тока и мощностью постоянного тока в конструкции блока питания постоянного тока требует правильного мышления и опыта. Падение напряжения постоянного тока, протекание тока, источники питания переменного тока постоянного тока и переменный ток — все это дополнительные элементы опыта, которые могут помочь при проектировании источников питания постоянного тока или напряжения постоянного тока. В конце концов, конструкция электронных устройств требует электроэнергии и направлена ​​на то, чтобы избежать любого ненужного поражения электрическим током, которое может нарушить цепь постоянного тока. Будь то регулируемый источник питания или более высокое напряжение, убедитесь, что вы последовательно понимаете принципы применения постоянного напряжения, входного напряжения и тока для сопротивления, электрической энергии, конденсаторов, инверторов, преобразователей постоянного тока и адаптеров переменного тока.

Независимо от того, какой источник питания вы выберете для своего проекта, наличие правильного набора программного обеспечения для проектирования и анализа — единственный способ гарантировать успешное внедрение. OrCAD PCB Designer имеет полный набор функций проектирования и анализа, чтобы ваша плата была сделана правильно с первого раза.

Если вы хотите узнать больше о том, какое решение у Cadence есть для вас, обратитесь к нам и нашей команде экспертов. Вы также можете посетить наш канал YouTube и посмотреть видеоролики о проектировании и компоновке печатных плат, а также ознакомиться с новинками нашего набора инструментов для проектирования и анализа.



Решения Cadence PCB — это комплексный инструмент для проектирования от начала до конца, позволяющий быстро и эффективно создавать продукты. Cadence позволяет пользователям точно сократить циклы проектирования и передать их в производство с помощью современного отраслевого стандарта IPC-2581.

Подпишитесь на LinkedIn Посетить сайт Больше контента от Cadence PCB Solutions
