Основные электрические параметры резисторов

Для оценки свойств резисторов используются следующие основные параметры:

• номинальное сопротивление,
• допустимое отклонение величины сопротивления от номинального зна­чения (допуск),
• номинальная мощность рассеяния,
• предель­ное напряжение;
• температурный коэффициент сопротивления,
• коэффициент напряжения,
• уровень собственных шумов,
• соб­ственная емкость и индуктивность.

Номинальное сопротивление R — это электрическое со­противление, значение которого обозначено на резисторе или указано в сопроводительной документации.
ГОСТ 2825—67 устанавливает для резисторов шесть рядов номиналов сопро­тивлений: Е6, Е12, Е24, Е48, Е96, Е192 (цифра указывает число номинальных сопротивлений в ряду).
Согласно ГОСТ 9664—74, установлен ряд. допусков (в процентах): ±0,001; ±0,002; ±0,005; ±0,01; ±0,02; ±0,05, ±0,1; ±0,25; ±0,5; ±1; ±2; ±5, ±10; ±20; ±30.

Номинальная мощность рассеяния P — это наибольшая мощность, которую резистор может рассеивать в течение гарантированного срока службы (наработка) при сохранении параметров в установленных пределах. Значение Р зависит от конструкции резистора, физических свойств материалов и температуры окружающей среды.

Конкретные значения номинальных мощностей рассеяния в ваттах устанавливаются согласно ГОСТ 24013—80 и ГОСТ 10318—80 и выбираются из ряда: 0,01; 0,025; 0,05; 0,062; 0,125; 0,25; 0,5; 1; 2; 3; 4; 5; 8; 10; 16; 25; 40; 63; 80; 100; 160; 250; 500.

Определение номинальной мощности рассеяния указывает­ся на корпусах крупногабаритных резисторов, а у малога­баритных производится по размерам корпуса.

Предельное напряжение U — это максимальное напря­жение, при котором может работать резистор. Оно ограни­чивается тепловыми процессами, а у высокоомных резисто­ров — электрической прочностью резистора.

Температурный коэффициент сопротивления (ТКС) — это относительное изменение величины сопротивления резистора при изменении его температуры на один градус.

Собственные шумы резисторов складываются из тепловых и токовых шумов.

Напряжение теплового шума зависит от величины сопро­тивления резистора и его температуры.

При протекании тока по резистору возникают токовые шумы. Токовые шумы наиболее характерны для непроволоч­ных резисторов.

Значение ЭДС шумов для, непроволочных резисторов на­ходится в пределах от долей единиц до сотен микровольт на вольт.

Собственная емкость и индуктивность — характеристики, определяющие работу резистора на высоких частотах.

Собственная емкость резистора слагается из емкости ре­зистивного элемента и емкости вводов. Собственная индук­тивность определяется длиной резистивного элемента, разме­рами каркаса и геометрией вводов. Наименьшими собствен­ной емкостью и индуктивностью обладают непроволочные резисторы

, наибольшими — проволочные резисторы.

В отличие от постоянных резисторов переменные обла­дают, кроме вышеперечисленных, дополнительными характе­ристиками и параметрами. К ним относятся: функциональная характеристика, разрешающая способность, шумы скольже­ния, разбаланс сопротивления (для многоэлементного ре­зистора).

Разрешающая способность показывает, при каком наи­меньшем изменении угла поворота или перемещении подвиж­ной системы может быть различимо изменение сопротивле­ния резистора. У непроволочных резисторов

разрешающая способность очень высока и ограничивается дефектами резистивного элемента и контактной щетки, а также значением переходного сопротивления между проводящим слоем и по­движным контактом.

Разрешающая способность переменных проволочных рези­сторов зависит от числа витков проводящего элемента и опре­деляется тем перемещением подвижного контакта, при кото­ром происходит изменение установленного сопротивления.

Разрешающая способность переменных резисторов общего назначения находится в пределах 0,1…3 %, а прецизионных — до тысячных долей процента.

Шумами скольжения принято считать шумы (напряжение помехи), возникающие при перемещении подвижного контак­та по резистивному элементу.

Напряжение шумов непроволоч­ных резисторов вращения достигает 15…50 мВ.

Разбаланс сопротивления — это отношение выходного на­пряжения, снимаемого с одного резистора, к соответствующе­му напряжению, снимаемому с другого резистора при одина­ковом питающем напряжении на выводах резистивного эле­мента и одинаковом положении их подвижной системы. Для резисторов общего назначения разбаланс допускается до 3 дБ.

---

Смотрите также по теме:

резисторы непроволочные

резисторы проволочные

---

Данные источники питания выполнены полностью на отечественной элементной базе (с приемкой «5» и «9»), имеют категорию качества – «ВП» и предназначены для аппаратуры специального назначения, эксплуатирующихся в жестких условиях.

Задать вопрос

<< Предыдущая  Следующая >>

1.2. Основные характеристики резисторов | Электротехника

Номинальной величиной сопротивления называют ука­зываемое на резисторе значение сопротивле­ния, являющееся средним для данной совокупности.

Для расчета сопротивления резистора можно использовать формулу:

R = r _{,                                                             (1.1)}

где S – площадь поперечного сечения резистора, равная S = ab, если резистор сделан из ленты шириной а и толщиной b; и S = (pD²) / 4 – если резистор выполнен из круглой проволоки; r – удельное сопротивление резистора; l – длина резистора.

Если резистор выполнен из нескольких участков (по типу пленочного), то сопротивление будет определяться формой последовательного или параллельного соединения участков. Например, для резистора, состоящего из трех участков (рис. 1.2), сопротивление участков пленки R₁ и R_2, соединенных последовательно, определяется суммой: R_å = R₁ + R₂, а участки R_å и R₃ соединены параллельно, поэтому для них результирующая расчетная формула будет иметь вид:

R = _{,                              (1. 2)}

где R₁, R₂, R_{3 –} сопротивления соответствующих участков пленочного резистора.

Допуском называют установленные для данной совокупности ре­зисторов предельные отклонения от номинальной величины сопро­тивления.

Номинальной мощностью рассеяния называют мак­симально допустимую мощность, которую резистор может рассеи­вать при непрерывной электрической нагрузке и заданной темпера­туре окружающей среды, не изменяя параметров свыше норм, ус­тановленных техническими условиями.

Электрической прочностью резистора называют пре­дельное рабочее напряжение, которое кратковременно прикладывается к выводам резисто­ра без нарушения его работоспособности. Максимальное напряжение, которое может быть подано на резистор, не должно превышать значения, рассчитанного, исходя из номинальной мощности рассеяния и сопротивления:

P_ном = U_max² /R,                                                      (1. 3)

откуда                                                     U_max =_,

где R = R_{T –} ∆R – сопротивление резистора с учетом температурных изменений сопротивления. Для определения R_T существует формула:

R_T = R[1 + a(T – 20)],                                               (1.4)

где a – температурный коэффициент сопротивления резистора.

Допустимое напряжение резистора (U_доп) – характеристика, определяющая верхнюю границу использования резистора по напряжению. Для понимания этой характеристики можно воспользоваться упрощенной эквивалентной схемой резистора (рис. 1.3), а также формулой для расчета U_доп:

U_доп = _,                                               (1.5)

где P – мощность, выделяющаяся на резисторе; R_н – номинальное сопротивление; w = 2pf – круговая частота; С_{п –} паразитная емкость.

Уровень собственных шумов резистора определяется переменным электрическим напряжением на его зажимах вслед­ствие теплового изменения объемной концентрации электронов в его проводящем элементе. Кроме тепловых шумов, в проводящем элементе резистора с зернистой структурой возникают токовые шумы, связанные с изме­нением контактных сопротивлений между зернами проводящего элемента.

Температурный коэффициент сопротивления резистора (ТКR или a) определяет изменение величины сопротивления резистора при изменении температуры на 1 °С.

Коэффициент напряжения характеризует нелинейную зависимость величины сопротивления резистора от приложенного напряжения, проявляющуюся в неметаллических проводящих эле­ментах. Для реостатов важной характеристикой является падение напряжения, для определения которого может быть использована формула :

∆U = IR,                                                             (1.6)

где I = jS; j – плотность
тока, S – площадь сечения резистора.

Стабильность резисторов характеризуется изменением величины сопротивления в результате влияния как внешних (влаж­ности, температуры), так и внутренних (физико-химических про­цессов в проводящем слое) факторов. Эти изменения могут быть как обратимыми (свойства резисторов восстанавливаются при прекращении действия воз­буждающего фактора), так и необратимыми (свойства резисторов не восстанавлива­ются).

Одним из сильнодействующих факторов, влияющих на стабильность резисторов, является влажность, вызывающая как обратимые, так и необратимые изменения сопротивления.

Стабильность резисторов к действию влаги оценивается коэффициентом влагостойкости, выражающим относительное изменение величины сопротивления резистора в условиях повышенной влаж­ности, по сравнению с величиной сопротивления в нормальных ус­ловиях за определенный период времени.

Старение резисторов характеризуется изменением величины сопротивления резистора от времени и происходит как при хранении, так и при эксплуатации. Причинами старения являются локальные перегревы проводящего элемента, электролитические процессы, процессы деструкции материалов под действием электрического поля, нагрева и неблагоприятных воздействий окружающей среды (влажности, химического загрязнения, солнечного света и др. ).

ВЫВОД: основной характеристикой резисторов является сопротивление. Кроме номинального значения сопротивления, для резисторов важны такие характеристики как допуск, номинальная мощность рассеяния, электрическая прочность, температурный коэффициент сопротивления, уровень шумов, стабильность резисторов (в том числе стойкость к старению).

2.3 Характеристики резисторов

Номинальное сопротивление резистора — значение сопротивления, которое должен иметь резистор в соответствии с нормативной, документацией (ГОСТ, ТУ).

Номинальная мощность резистора — максимальная мощность, которую резистор может рассеивать длительное время при непрерывной работе в заданных условиях .

Температурный коэффициент сопротивления — отношение производной от сопротивления по температуре к сопротивлению.

Электрическая прочность резистора характеризуется предельными напряжением, при котором резистор может работать в течение срока службы без электрического пробоя.

Предельное рабочее напряжение резистора зависит от атмосферного давления, температуры и влажности воздуха.

Уровень собственных шумов резистора — отношение электрического напряжения помех резистора, возникающих при прохождение по нему постоянного тока, к приложенному напряжению. По уровню шумов некоторые стандартные резисторы делятся на две группы. К группе А относятся резисторы, уровень шумов которых не более 1 мкВ/В в полосе частот 60 Гц ,4 …6 кГц.

Частотные свойства резисторов определяются номинальным сопротивлением и распределенными реактивными (паразитными) параметрами (индуктивностью и емкостью). Активное сопротивление резистора на переменном токе зависит как от его номинального сопротивления, так и от его емкости и индуктивности. В свою очередь, распределенная емкость и индуктивность резистора зависят от его формы и числа витков спиральной нарезки резистивного элемента, Для высокоомных резисторов активное сопротивление уменьшается с повышением частоты.

Полное сопротивление низкоомных резисторов, которые не имеют спиральной нарезки резистивного элемента, с ростом частоты возрастает и на частоте резонанса достигает максимального значения.

Стабильность резистора — способность сохранять при эксплуатации свои параметры в допустимых пределах (ГОСТ 21414—75).

Функциональная зависимость переменного резистора — зависимость электрического сопротивления или напряжения переменного резистора от перемещения его подвижного узла (ГОСТ 21414—75).

Максимальная мощность рассеяния — мощность, при которо терморезистор, находящийся в спокойном воздухе при температу 20 °С, при протекании тока разогревается до максимальной рабоче температуры.

Коэффициент рассеяния — величина, численно равная мощностиг которая рассеивается на терморезисторе при разности температу; образца и окружающей среды 1 °С. .

Коэффициент энергетической чувствительности — величина, численно равная мощности, которую нужно подвести к терморезистору для уменьшения его сопротивления на 1 %.

2.4 Рассмотрение резистивного эффекта

2.4.1 Резистивный делитель напряжения

Дели́тель напряже́ния — устройство для деления постоянного или переменного напряжения. Строится на основе активных и/или реактивных сопротивлений и/или нелинейных сопротивлений. В делителе сопротивления включаются последовательно, выходным напряжением является напряжение на отдельном участке цепи делителя. Участки расположенные между напряжением питания и точкой снятия выходного напряжения называют плечами делителя. Плечо между выходом и нулевым потенциалом питания обычно называют нижним. Другое при этом называют верхним. В любом делителе два плеча. Делитель напряжения, построенный исключительно на активных сопротивлениях, называется

резистивным делителем напряжения.

Коэффициент деления таких делителей не зависит от частоты приложенного напряжения. Делители, содержащие хотя бы одно реактивное сопротивление, делят напряжение в зависимости от частоты. Это следует из того факта, что реактивные сопротивления являются частотно-зависимыми элементами. Например, простейшие виды фильтров: RC фильтр и LC фильтр представляют собой не что иное, как частотно-зависимые делители напряжения. В качестве делителя напряжения c нелинейным сопротивлением можно привести параметрический стабилизатор напряжения на основе стабилитрона, который можно рассматривать как делитель напряжения, нижнее плечо которого состоит из нелинейного сопротивления стабилитрона. Делители напряжения и схемы на их основе играют важную роль в электронике.

Простейший резистивный делитель напряжения представляет собой два последовательно включённых резистора R1 и R2, подключённых к источнику напряжения U. Поскольку резисторы соединены последовательно, то ток через них будет постоянен (напомним, что ток — это количество зарядов в единицу времени. Если бы ток не был бы постоянен, то заряды, либо где-то накапливались бы, либо откуда-то вводились бы в цепь, однако на выходе мы имеем ровно столько зарядов, сколько поступило в цепь на входе и совокупный заряд участка цепи не изменяется во времени).

Рисунок 2.1 – Схема простейшего резистивного делителя напряжения

Падение напряжения (уменьшение потенциала при перемещении заряда от одной точки цепи до другой её точки) на каждом резисторе согласно закону Ома будет пропорционально сопротивлению (ток, как было установлено ранее, постоянен):

(1)

Поэтому можно записать

(2)

(3)

Разделив выражение для U1 на выражение для U2 в итоге получаем:

(4)

Таким образом, отношение напряжений U1 и U2 в точности равно отношению сопротивлений R1 и R2.

Следует обратить внимание, что сопротивление нагрузки делителя напряжения должно быть много больше собственного сопротивления делителя, так, чтобы в расчетах этим сопротивлением можно было бы пренебречь. Для выбора конкретных значений сопротивлений на практике, как правило, достаточно следовать следующему алгоритму. Сначала необходимо определить величину тока делителя, работающего при отключенной нагрузке. Этот ток должен быть значительно больше тока (обычно принимают превышение от 10 раз по величине), потребляемого нагрузкой, но, однако, при этом указанный ток не должен создавать излишнюю нагрузку на источник напряжения U. Исходя из величины тока, по закону Ома определяют значение суммарного сопротивления R = R1 + R2. Остается только взять конкретные значения сопротивлений из стандартного ряда, отношение величин которых близко́ требуемому отношению напряжений, а сумма величин близка расчетной. Необходимо иметь ввиду, что при расчете реального делителя необходимо учитывать температурный коэффициент сопротивления, допуски на номинальные значения сопротивлений, диапазон изменения входного напряжения и возможные изменения свойств нагрузки делителя.

Что необходимо знать о резисторах? / Хабр

Резистор: кусочек материала, сопротивляющийся прохождению электрического тока. К обоим концам присоединены клеммы. И всё. Что может быть проще?

Оказывается, что это совсем не просто. Температура, ёмкость, индуктивность и другие параметры играют роль в превращении резистора в довольно сложный компонент. И использовать его в схемах можно по-разному, но мы сконцентрируемся на разных видах резисторов фиксированного номинала, на том, как их делают и как они могут пригодиться в разных случаях.

Начнём с самого простого и старого.

Углеродный композит в проигрывателе

Их часто называют «старыми» резисторами. Они широко применялись в 1960-х, но с появлением других типов резисторов и благодаря достаточно большой себестоимости, их использование сейчас ограничено. Они состоят из смеси керамического порошка с углеродом, связанных при помощи смолы. Углерод хорошо проводит ток, и чем больше его в смеси, тем меньше сопротивление. Провода присоединяются с концов. Они покрываются краской или пластиком, служащими изоляцией, а сопротивление и допуск обозначаются цветными полосками.

Сопротивление таких резисторов можно перманентно изменить, подвергнув их высокой влажности, высокому напряжению или перегреву. Допуск составляет 5% или более. Это просто твёрдый цилиндр с хорошими высокочастотными характеристиками. Также они хорошо переносят перегрев, несмотря на свой малый размер, и всё ещё используются в блоках питания и сварочных контроллерах.

Однако их возраст не остановил меня от использования мешка таких резисторов, купленных мною в комиссионке с целью изготовления различных сопротивлений, которые были нужны мне для моего проекта муз. проигрывателя 555. На фото как раз моя поделка.

Производятся нанесением слоя чистого углерода на керамический цилиндр и последующего удаления углерода с целью формирования спирали. Итог покрывается кремнием. Толщина слоя и ширина оставшегося углерода управляют сопротивлением, а допуск таких резисторов бывает от 2%, лучше, чем у предыдущих. Благодаря чистому углероду сопротивление меньше меняется с температурой.

Температурный коэффициент сопротивления углеродно-плёночных резисторов составляет от 200 до 500 ppm/C – миллионных долей на градус Цельсия. 200 ppm/C значит, что с каждым градусом сопротивление не изменится больше, чем на 200 Ом на каждый МОм общего сопротивления. В процентах это можно выразить как 0,02%/C. Если температура изменится на 80 С, при показателе 200 ppm/C сопротивление резистора поменяется на 1,6%, или на 16 кОм.

Такие резисторы выпускаются номиналом от 1 Ом до 10 кОм, мощностью от 1/16 Вт до 5 Вт и выдерживают напряжения в несколько киловольт. Обычно используются в высоковольтных блоках питания, рентгеновских аппаратах, лазерах и радарах.

Металлическая плёнка делается схожим с углеродной образом, путём размещения металлического слоя (часто это никель хром) на керамике, с последующим вырезанием спирали. Согласно документации от производителя Vishay, после присоединения клемм спираль раньше обрабатывали шлифовкой, но сейчас для этого используют лазеры. Результат покрывается лаком и помечается цветовой кодировкой или текстом.

Сопротивление резисторов из металлической плёнки меняется меньше, чем у углеродно-плёночных. ТКС находится в районе 50-100 ppm/C. 50 ppm/C аналогичны 0,005%/C. Использовав аналогичный приведённому выше пример с резистором в 1 МОм, изменение температуры на 80 С приведёт в случае резистора 50 ppm/C к изменению сопротивления на 0,4%, или на 4 кОм.

Допуск у них меньше, порядка 0,1%. Также обладают хорошими шумовыми характеристиками, низкой нелинейностью и хорошей стабильностью по времени, и используются для множества целей.

Случай схож с металлической плёнкой, только обычно используется оксид олова с примесью оксида сурьмы. Ведут себя такие резисторы лучше, чем углеродные или металлические плёнки, если говорить о напряжении, перегрузках, скачках и высоких температурах. Резисторы на углеродной плёнке работают до 200 С, на металлической – до 250-300 С, а резисторы на плёнке из оксида – до 450 С. При этом их стабильность весьма хромает.

Производятся намоткой провода на пластиковый, керамический или стекловолоконный цилиндр. Поскольку провод можно отрезать довольно точно, номинал их сопротивления можно выбрать с большой точностью с допуском не хуже 0,1%. Чтобы получить резистор с высоким сопротивлением, нужно использовать очень тонкий и длинный провод. Провод можно сделать тоньше для меньшей мощности или толще для большей мощности. Его можно изготавливать из большого числа металлов и сплавов, включая никель хром, медь, серебро, хромистой стали и вольфрама.

Разрабатываются с прицелом на возможность работы при высоких температурах: вольфрамовые выдерживают температуры до 1700 С, серебряные – от 0 до 150 С. ТКС у высокоточных проволочных резисторов составляет порядка 5 ppm/C. У резисторов, предназначенных для высоких мощностей, ТКС выше.

Работают на мощностях от 0,5 Вт до 1000 Вт. Резисторы на несколько сотен Вт могут быть покрыты высокотемпературным кремнием или стекловидной эмалью. Для увеличения теплоотвода могут быть оборудованы алюминиевым кожухом с пластинами, работающими как радиатор.

Виды намотки

Поскольку это практически катушки, у них присутствует индуктивность и ёмкость, из-за чего на высоких частотах они ведут себя плохо. Для уменьшения этих эффектов применяются различные хитрые схемы намотки, например, бифилярная, намотка на плоском носителе, и намотка Аэртона-Перри.

У бифилярной намотки отсутствует индукция, но высокая ёмкость. Намотка на плоском и тонком носителе сближает провода и уменьшает индукцию. Намотка Аэртона-Перри, благодаря тому, что провода идут в разных направлениях и находятся близко друг от друга, уменьшает самоиндукцию и ёмкость, поскольку в местах пересечения напряжение одинаково.

Потенциометры делают на основе проволочных резисторов благодаря их надёжности. Также они используются в прерывателях и предохранителях. Их индукцию можно увеличить и использовать их как датчики тока, измеряя индуктивное сопротивление.

Используют фольгу толщиной в несколько микрон, обычно из никель хрома с добавлениями, расположенную на керамической подложке. Они наиболее стабильные и точные из всех, даром что существуют с 1960-х. Необходимое сопротивление достигается фототравлением фольги. Не имеют индуктивности, обладают низкой ёмкостью, хорошей стабильностью и быстрой тепловой стабилизацией. Допуск может быть в пределах 0,001%.

ТКС составляет 1 ppm/C. При изменении температуры на 80 С мегаомный резистор поменяет сопротивление всего на 0.008% или 80 Ом. Интересен способ, которым достигается подобная точность. При увеличении температуры увеличивается и сопротивление. Но резистор делается так, что увеличение температуры приводит к сжатию фольги, из-за чего сопротивление падает. Суммарный эффект приводит к тому, что сопротивление почти не меняется.

Хорошо подходят для аудиопроектов с токами высоких частот. Также подходят для проектов, требующих высокую точность, например, электронных весов. Естественно, используются в областях, где ожидаются большие колебания температуры.

В основном применяются для поверхностного монтажа. Плёнка в толстоплёночных резисторах в 1000 раз толще, чем в тонкоплёночных. Это самые дешёвые резисторы, так как толстая плёнка дешевле.

Тонкооплёночные резисторы изготавливаются ионным напылением никель хрома на изолирующую подложку. Затем применяется фототравление, абразивная или лазерная чистка. Толстоплёночные изготавливаются печатью по трафарету. Плёнка представляет собой смесь связующего вещества, носителя и оксида металла. В конце процесса применяется абразивная или лазерная чистка.

Допуск тонкоплёночных резисторов находится на уровне 0,1%, а ТКС – от 5 до 50 ppm/C. У толстоплёночных допуск бывает 1%, а ТКС — 50 до 200 ppm/C. Тонкоплёночные резисторы меньше шумят.

Тонкоплёночные резисторы применяются там, где требуется высокая точность. Толстоплёночные можно использовать практически везде – в некоторых ПК можно насчитать до 1000 толстоплёночных резисторов поверхностного монтажа.

Существуют и другие виды резисторов постоянного номинала, но в ящичках для резисторов вы, скорее всего, встретите один перечисленных.

Электроника

В. Г. Гусев, Ю. М. Гусев Электроника. М: Высшая школа, 1991 г. — 622 с. В книге рассмотрены принципы работы и основы теории электронных приборов и схем, приведены основные сведения о принципе работы и свойствах типовых элементов электронных и оптоэлектронных устройств, усилительных каскадов, многокаскадных интегральных усилителей, аналоговых преобразователей электрических сигналов, электронных ключей, цифровых схем и автогенераторов. Второе издание (1-е-1982) дополнено новым материалом — пассивными компонентами электронных цепей, компонентами устройств для отображения информации, аналоговыми преобразователями электрических сигналов, перемножителями напряжений и детекторами электрических сигналов. К книге добавлены главы из первого издания, усеченные во 2-м. Для студентов вузов, обучающихся по направлениям «Биомедицинская техника», «Приборостроение», «Электроника и микроэлектроника». Будет полезен студентам других направлений электротехнического профиля: «Электротехника, электромеханика и электротехнологии», «Электроэнергетика» и др. Оглавление ПРЕДИСЛОВИЕ ВВЕДЕНИЕ ГЛАВА 1. ПАССИВНЫЕ КОМПОНЕНТЫ ЭЛЕКТРОННЫХ УСТРОЙСТВ § 1.1. РЕЗИСТОРЫ Основные параметры резисторов § 1.2. КОНДЕНСАТОРЫ Основные параметры постоянных конденсаторов 1.3. КАТУШКИ ИНДУКТИВНОСТИ Основные параметры катушки индуктивности (ГОСТ 20718—75) § 1.4. ТРАНСФОРМАТОРЫ ЭЛЕКТРОННОЙ АППАРАТУРЫ Основные параметры трансформаторов питания ГЛАВА 2. ПОЛУПРОВОДНИКОВЫЕ КОМПОНЕНТЫ ЭЛЕКТРОННЫХ ЦЕПЕЙ § 2.1. ЭЛЕКТРОПРОВОДНОСТЬ ПОЛУПРОВОДНИКОВ Основные положения теории электропроводности. Примесная электропроводность. § 2.2. ОСНОВНЫЕ СВОЙСТВА И ХАРАКТЕРИСТИКИ ПОЛУПРОВОДНИКОВ Концентрация носителей зарядов. Уравнения непрерывности. § 2.3. ЭЛЕКТРИЧЕСКИЕ ПЕРЕХОДЫ Контакт металл — полупроводник. Контакт двух полупроводников p- и n-типов. Свойства несимметричного p-n-перехода. p-n-переход смещен в прямом направлении Переход, смещенный в обратном направлении. Переходы p-i, n-i-, p+-p-, n+-n-типов. 2.4. ОСОБЕННОСТИ РЕАЛЬНЫХ p-n-ПЕРЕХОДОВ Пробой p-n-перехода. § 2.5. ОСНОВНЫЕ ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ, ИСПОЛЬЗУЕМЫЕ ПРИ ИЗГОТОВЛЕНИИ ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ И ИНТЕГРАЛЬНЫХ МИКРОСХЕМ § 2.6. ПОЛУПРОВОДНИКОВЫЕ ДИОДЫ Выпрямительные диоды. Основные параметры выпрямительных диодов и их значения у маломощных диодов Импульсные диоды. Полупроводниковые стабилитроны. Варикапы. Диоды других типов. § 2.7. БИПОЛЯРНЫЕ ТРАНЗИСТОРЫ Математическая модель транзистора. Три схемы включения транзистора. Инерционные свойства транзистора. Шумы транзистора. Н-параметры транзисторов. § 2.8. БИПОЛЯРНЫЕ ТРАНЗИСТОРЫ С ИНЖЕКЦИОННЫМ ПИТАНИЕМ § 2.9. ТИРИСТОРЫ Симметричные тиристоры. Основные параметры тиристоров и их ориентировочные значения § 2. 10. ПОЛЕВЫЕ ТРАНЗИСТОРЫ Основные параметры полевых транзисторов и их ориентировочные значения § 2.11. ОСОБЕННОСТИ КОМПОНЕНТОВ ЭЛЕКТРОННЫХ ЦЕПЕЙ В МИКРОМИНИАТЮРНОМ ИСПОЛНЕНИИ Пассивные компоненты ИС. Конденсаторы. Индуктивности. Транзисторы ИС. Изоляция компонентов в монолитных интегральных узлах. ГЛАВА 3. КОМПОНЕНТЫ ОПТОЭЛЕКТРОНИКИ И ТЕХНИЧЕСКИЕ СРЕДСТВА ОТОБРАЖЕНИЯ ИНФОРМАЦИИ § 3.1. ОБЩИЕ СВЕДЕНИЯ О КОМПОНЕНТАХ ОПТОЭЛЕКТРОНИКИ § 3.2. УПРАВЛЯЕМЫЕ ИСТОЧНИКИ СВЕТА Основные параметры и характеристики светодиодов § 3.3. ФОТОПРИЕМНИКИ Основные характеристики и параметры фоторезистора Фотодиоды. Основные характеристики и параметры фотодиода Фототранзисторы. Основные характеристики и параметры фототранзистора Фототиристоры. Многоэлементные фотоприемники. Фотоприемники с внешним фотоэффектом. § 3.4. СВЕТОВОДЫ И ПРОСТЕЙШИЕ ОПТРОНЫ § 3 5. ОБЩИЕ СВЕДЕНИЯ О КОМПОНЕНТАХ УСТРОЙСТВ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ § 3.6. ЖИДКОКРИСТАЛЛИЧЕСКИЕ ПРИБОРЫ ДЛЯ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ § 3.7. ГАЗОНАПОЛНЕННЫЕ ПРИБОРЫ ДЛЯ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ Основные параметры газонаполненных матричных панелей неременного тока § 3.8. ВАКУУМНЫЕ ПРИБОРЫ ДЛЯ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ § 3.9. ПОЛУПРОВОДНИКОВЫЕ И ЭЛЕКТРОЛЮМИНЕСЦЕНТНЫЕ ПРИБОРЫ ДЛЯ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ ГЛАВА 4. УСИЛИТЕЛИ ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ § 4.1. ОБЩИЕ СВЕДЕНИЯ ОБ УСИЛИТЕЛЯХ ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ, ИХ ОСНОВНЫХ ПАРАМЕТРАХ И ХАРАКТЕРИСТИКАХ § 4.2. ОСНОВНЫЕ ПОЛОЖЕНИЯ ТЕОРИИ ОБРАТНОЙ СВЯЗИ ПРИМЕНИТЕЛЬНО К УСИЛИТЕЛЯМ § 4.3. СТАТИЧЕСКИЙ РЕЖИМ РАБОТЫ УСИЛИТЕЛЬНЫХ КАСКАДОВ § 4.4. УСИЛИТЕЛЬНЫЕ КАСКАДЫ НА ПОЛЕВЫХ ТРАНЗИСТОРАХ Каскад с общим стоком. § 4.5. УСИЛИТЕЛЬНЫЙ КАСКАД НА БИПОЛЯРНОМ ТРАНЗИСТОРЕ С ОБЩИМ ЭМИТТЕРОМ Входное сопротивление. § 4.6. УСИЛИТЕЛЬНЫЙ КАСКАД НА БИПОЛЯРНОМ ТРАНЗИСТОРЕ С ОБЩЕЙ БАЗОЙ § 4.7. УСИЛИТЕЛЬНЫЙ КАСКАД НА БИПОЛЯРНОМ ТРАНЗИСТОРЕ С ОБЩИМ КОЛЛЕКТОРОМ Сложные эмиттерные повторители. § 4. 8. ДИФФЕРЕНЦИАЛЬНЫЕ УСИЛИТЕЛЬНЫЕ КАСКАДЫ § 4.9. УСИЛИТЕЛЬНЫЕ КАСКАДЫ С ДИНАМИЧЕСКОЙ НАГРУЗКОЙ И С КАСКОДНЫМ ВКЛЮЧЕНИЕМ ТРАНЗИСТОРОВ § 4.10. УПРАВЛЯЕМЫЕ ИСТОЧНИКИ ТОКА И УСИЛИТЕЛЬНЫЕ КАСКАДЫ НА ИХ ОСНОВЕ 4.11. УСИЛИТЕЛЬНЫЕ КАСКАДЫ С ТРАНСФОРМАТОРНОЙ СВЯЗЬЮ 4.12. МОЩНЫЕ УСИЛИТЕЛЬНЫЕ КАСКАДЫ Каскад с ОБ трансформаторным входом и трансформаторным выходом. Двухтактные выходные каскады. § 4.13. БЕСТРАНСФОРМАТОРНЫЕ МОЩНЫЕ ВЫХОДНЫЕ КАСКАДЫ ГЛАВА 5. МНОГОКАСКАДНЫЕ УСИЛИТЕЛИ § 5.1. МНОГОКАСКАДНЫЕ УСИЛИТЕЛИ Параметры RC-цепи связи. § 5.2. УСИЛИТЕЛИ В ИНТЕГРАЛЬНОМ ИСПОЛНЕНИИ 5.3. ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ § 5.4. ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ОПЕРАЦИОННЫХ УСИЛИТЕЛЕЙ § 5.5. ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ С УЛУЧШЕННЫМИ ХАРАКТЕРИСТИКАМИ § 5.6. ОСОБЕННОСТИ ВКЛЮЧЕНИЯ И СВОЙСТВА ОПЕРАЦИОННЫХ УСИЛИТЕЛЕЙ, ОХВАЧЕННЫХ ОБРАТНОЙ СВЯЗЬЮ § 5.7. УСТОЙЧИВОСТЬ УСИЛИТЕЛЕЙ И КОРРЕКЦИЯ ИХ ХАРАКТЕРИСТИК ГЛАВА 6. АНАЛОГОВЫЕ ПРЕОБРАЗОВАТЕЛИ ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ § 6. 1. МАСШТАБНЫЕ УСИЛИТЕЛИ 6.2. ЛИНЕЙНЫЕ ПРЕОБРАЗОВАТЕЛИ ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ 6.3. ИНТЕГРИРУЮЩИЕ УСТРОЙСТВА Интеграторы на основе операционных усилителей. § 6.4. ДИФФЕРЕНЦИРУЮЩИЕ УСТРОЙСТВА Активные дифференцирующие устройства. § 6.5. АКТИВНЫЕ ФИЛЬТРЫ § 6.6. МАГНИТОЭЛЕКТРОННЫЕ ПРЕОБРАЗОВАТЕЛИ ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ § 6.7. НЕЛИНЕЙНЫЕ ПРЕОБРАЗОВАТЕЛИ ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ § 6.8. ПЕРЕМНОЖИТЕЛИ СИГНАЛОВ И УСТРОЙСТВА, ВЫПОЛНЯЮЩИЕ МАТЕМАТИЧЕСКИЕ ОПЕРАЦИИ § 6.9. ДЕТЕКТОРЫ ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ ГЛАВА 7. ЭЛЕКТРОННЫЕ КЛЮЧИ § 7.1. ОБЩИЕ СВЕДЕНИЯ ОБ ИМПУЛЬСНЫХ ПРОЦЕССАХ И УСТРОЙСТВАХ § 7.2. ДИОДНЫЕ КЛЮЧИ § 7.3. КЛЮЧИ НА БИПОЛЯРНЫХ ТРАНЗИСТОРАХ § 7.4. ПЕРЕХОДНЫЕ ПРОЦЕССЫ В КЛЮЧЕВЫХ ЦЕПЯХ С БИПОЛЯРНЫМИ ТРАНЗИСТОРАМИ 7.5. КЛЮЧИ НА ПОЛЕВЫХ ТРАНЗИСТОРАХ § 7.6. ПЕРЕХОДНЫЕ ПРОЦЕССЫ В КЛЮЧАХ НА ПОЛЕВЫХ ТРАНЗИСТОРАХ ГЛАВА 8. ЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ, ТРИГГЕРЫ, АВТОГЕНЕРАТОРЫ § 8.1. ОБЩИЕ СВЕДЕНИЯ О ЛОГИЧЕСКИХ ЭЛЕМЕНТАХ § 8.2. ЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ 8. 3. ЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ НА МОП-ТРАНЗИСТОРАХ § 8.4. ТРИГГЕРЫ § 8.5. НЕСИММЕТРИЧНЫЕ ТРИГГЕРЫ § 8.6. ГЕНЕРАТОРЫ КОЛЕБАНИЙ Генераторы напряжения прямоугольной формы. Генераторы линейно изменяющегося напряжения (ГЛИН). Генераторы напряжения треугольной формы. Генераторы синусоидальных колебаний. Генераторы LC-типа. Генераторы с кварцевыми резонаторами и электромеханическими резонансными системами. ЗАКЛЮЧЕНИЕ Приложение Схемы включения операционных усилителей ЛИТЕРАТУРА

Подстроечные резисторы и потенциометры

Маркировка подстроечного резистора Сопротивление Склад Заказ ST-32ETA 101 100 Ом ST-32ETA 201 200 Ом ST-32ETA 501 500 Ом ST-32ETA 102 1 кОм	Маркировка подстроечного резистора Сопротивление Склад Заказ ST-32ETA 202 2 кОм ST-32ETA 502 5 кОм ST-32ETA 103 10 кОм ST-32ETA 203 20 кОм	Маркировка подстроечного резистора Сопротивление Склад Заказ ST-32ETA 503 50 кОм ST-32ETA 104 100 кОм ST-32ETA 105 1 мОм
Цены в формате  . pdf,  .xls

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 500 штук подстроечных резисторов ST32.

Размеры подстроечных резисторов ST32

Технические характеристики подстроечных резисторов Nidec ST32

• Функциональная характеристика подстроечного резистора…………………………….. А (линейная)
• Номинальная мощность подстроечного резистора при 70°С…………………………… 0,125 Вт
• Максимальное рабочее напряжение подстроечного резистора (постоянное)……..200 В
• Диапазон рабочих температур подстроечного резистора………………………………….-55° +125°С
• Температурный коэффициент сопротивления подстроечного резистора……………100 ppm/°С
• Допустимое отклонение номинала подстроечного резистора……………….. …………. ± 20 %
• Оборот подстроечного резистора…………………………………………………………………….. 250°

Подстроечные резисторы производства японской фирмы Nidec отличаются высокой надежностью и стабильным качеством. Резистор переменного сопротивления защищен от попадания влаги на резистивный слой при отмывки. Для этого в конструкции переменного резистора установлено резиновое кольцо препятствующее проникновению жидкости и парообразных остатков флюса между ротором и статором.

Технические характеристики и маркировка подстроечных потенциометров Nidec ST32 для поверхностного монтажа

Производитель — NIDEC.

Подстроечные потенциометры Murata серии PVZ3A

Маркировка подстроечного резистор Сопротивление Склад Заказ PVZ3A102A01R00 1 кОм  PVZ3A152A01R00 1,5 кОм  PVZ3A202A01R00 2 кОм	Маркировка подстроечного резистор Сопротивление Склад Заказ PVZ3A103A01R00 10 кОм   PVZ3A153A01R00 15 кОм PVZ3A503A01R00 50 кОм	Маркировка подстроечного резистор Сопротивление Склад Заказ PVZ3A104A01R00 100 кОм  PVZ3A504A01R00 500 кОм  PVZ3A105A01R00 1 мОм
Цены в формате  . pdf,  .xls

Упаковка: В блистр-ленте на катушке диаметром 180 мм по 2000 штук подстроечных потенциометров PVZ3AN.

Соответствие маркировок подстроечных резисторов Murata и Bourns

Маркировка Murata	Маркировка Bourns
PVZ3A201A01R00	TC33X-1-201E
PVZ3A501A01R00	TC33X-1-501E
PVZ3A102A01R00	TC33X-1-102E
PVZ3A152A01R00	TC33X-1-202E
PVZ3A502A01R00	TC33X-1-502E
PVZ3A103A01R00	TC33X-1-103E
PVZ3A153A01R00	TC33X-1-203E
PVZ3A203A01R00	TC33X-1-203E
PVZ3A503A01R00	TC33X-1-503E
PVZ3A104A01R00	TC33X-1-104E
PVZ3A105A01R00	TC33X-1-104E

Технические характеристики подстроечных потенциометров Murata

• Функциональная характеристика подстроечного потенциометра. ……………………………… А (линейная)
• Номинальная мощность подстроечного потенциометра при 70°С…………………………….. 0,1 Вт
• Максимальное рабочее напряжение подстроечного потенциометра (постоянное)………50 В
• Диапазон рабочих температур подстроечного потенциометра………………………………….-25°С +85°С
• Температурный коэффициент сопротивления подстроечного потенциометра……………±500 ppm/°С
• Допустимое отклонение номинала подстроечного потенциометра……………………………. ± 30 %
• Оборот подстроечного потенциометра…………………………………………………………………….. 250°

Серия PVZ3 является наиболее универсальной, одинаково подходящей для использования как в цветных ЖК-мониторах, проигрывателях DVD, системах проводной и безпроводной связи, так и в малошумящих усилителях и т. д. Универсальность этой серии обеспечивается наличием широкого диапазона сопротивлений, способом монтажа (SMD) и габаритными размерами корпуса.

Технические характеристики и маркировка подстроечных потенциометров Murata PVZ3A для поверхностного монтажа

Производитель — MURATA

Характеристики резисторов и их определения

Вот краткий глоссарий наиболее важных терминов, используемых при описании характеристик резисторов.

Допуск

Допуск резистора – это отклонение от номинального значения. Он выражается в ±% при измерении при 25°C без нагрузки. Некоторые конструкции резисторов имеют чрезвычайно жесткие допуски. Например, прецизионные резисторы с проволочной обмоткой изготавливаются с допусками до ±0,005%. Пленочные резисторы обычно имеют допуски от ±1% до ±5%. В таких приложениях, как прецизионные делители напряжения и сети, разработчик должен учитывать наборы резисторов, согласованные по допускам сопротивления или отношения. Часто эти согласованные наборы позволяют сэкономить средства по сравнению с покупкой отдельных резисторов с очень жесткими допусками сопротивления.

Точность

Точность резистора не совпадает с допуском. Точность — это разрешение (или количество цифр) от мантиссы номинального значения резистора. Например, 5,045 кОм соответствует 4-значной точности.

Стабильность

Стабильность определяется как повторяемость сопротивления резистора во времени при измерении при заданной температуре и в различных условиях эксплуатации и окружающей среды. Обычно выражается в процентах от абсолютного значения резистора (опорного значения) при t=0.

Стабильность трудно определить и измерить, поскольку она зависит от приложения. Опыт работы с практическими схемами дал нам некоторые рекомендации: конструкции из массивного металла и с проволочной обмоткой, как правило, наиболее стабильны, в то время как конструкции с использованием композиционных материалов менее стабильны. Для максимальной стабильности сопротивления лучше всего эксплуатировать критические резисторы в пределах их мощности с ограниченным повышением температуры.

Надежность

Надежность – это статистическая вероятность того, что резистор выполнит свою функцию. Обычно он указывается как частота отказов на 1000 часов работы. Для получения этих показателей частоты отказов используются различные статистические исследования путем тестирования больших выборок. Надежность редко определяется для коммерческих продуктов, но является общим требованием для критически важных проектов, таких как аэрокосмические и медицинские приложения.

Частотная характеристика и время нарастания

Частотная характеристика связана с изменением импеданса резистора в зависимости от частоты, вызванным реактивными составляющими от его индуктивности и емкости. Время нарастания — это связанный параметр, связывающий реакцию резистора на ступенчатый или импульсный вход.

В некоторых конструкциях с проволочной обмоткой используются специальные методы намотки для минимизации реактивных компонентов. Типичные реактивные значения для этих специальных конструкций: индуктивность менее 1 мкГн для резистора 500 Ом и емкость менее 0,8 пФ для резистора 1 МОм. Типичный быстродействующий резистор имеет время нарастания 20 нс или меньше.

Коэффициент напряжения

Коэффициент напряжения представляет собой изменение сопротивления при приложении напряжения. Это функция номинала резистора и его состава.

Шум

Шум не влияет на номинал резистора, но может вызвать ошибки в цепях с высоким коэффициентом усиления и чувствительных цепях. Наилучшими шумовыми характеристиками обладают проволочные и металлопленочные резисторы: углеродный состав и толстопленочные резисторы имеют более высокие шумовые характеристики.

Эффект термопары

Эффект термопары создает термоэлектродвижущую силу (ЭДС) на стыке двух разнородных металлов. В резисторах это вызвано материалами, используемыми в выводах и резистивном элементе. Обычно он незначителен, но может быть важен в схемах с высоким коэффициентом усиления или критически сбалансированных цепях и резисторах с низким сопротивлением. ТермоЭДС минимизируется за счет поддержания одинаковой температуры выводов резистора и корпуса.

Номинальная температура

Номинальная температура обычно представляет собой максимальную рабочую температуру резистора. Часто указывается диапазон рабочих температур: например, от -55°C до +275°C.

Тепловое сопротивление

Тепловое сопротивление является коэффициентом пропорциональности между рассеиваемой мощностью и перегревом и обычно выражается как

, где Rth — тепловое сопротивление, dT — изменение температуры, а P — рассеиваемая мощность.

Температурный коэффициент сопротивления

Абсолютное омическое сопротивление резистора зависит от температуры. Температурный коэффициент сопротивления резистора (TCR) показывает, насколько значение его сопротивления изменяется при изменении его температуры, и выражается в частях на миллион на градус Цельсия (ppm/°C). Разработчикам доступен широкий диапазон TCR (обычно от ±1 ppm/°C до ±6700 ppm/°C) для конкретных применений.

Указание TCR важно в приложениях, где изменение сопротивления при изменении температуры должно быть небольшим. Не менее важными могут быть приложения, где требуется определенный TCR (например, схемы температурной компенсации и приложения для измерения температуры). Как правило, есть два фактора, влияющих на изменения сопротивления, связанные с температурой; температура резистора увеличивается по мере того, как он рассеивает мощность, и изменяется температура окружающей среды.

Часто согласование TCR для пар или наборов резисторов важнее, чем сам TCR. В этих случаях доступны согласованные наборы, которые гарантируют, что значения сопротивления установленного трека имеют ту же величину и направление, что и рабочая температура. В этом случае согласование ТКС представляет собой максимально допустимую разность ТКС различных резисторов в сети.

Специальные сплавы для проволоки имеют специальные температурные коэффициенты. Например, «Evenohm» (торговое название сплава для проволоки с низким TCR) имеет небольшой TCR от 5 до 20 частей на миллион/°C. Чистый никель имеет гораздо больший TCR, равный 6700 ppm/°C. Медь имеет TCR 39.00 частей на миллион/°C. Эти и другие сплавы позволяют адаптировать резистор к желаемым характеристикам в приложениях, где меняются температуры.

В качестве практического примера резистор с сопротивлением 1000 Ом, изготовленный из проволоки из чистого никеля, будет иметь новое сопротивление 1670 Ом, если мы повысим его температуру с 20°C до 120°C. В том же приложении сопротивление резистора, изготовленного из провода Evenohm, увеличится всего до 1001 Ом.

Номинальная мощность

При приложении электрического напряжения к резистору энергия преобразуется в тепло. Результатом энергии в единицу времени является рассеиваемая мощность. В зависимости от отвода тепла происходит повышение температуры резистивного элемента в установившемся режиме.

Номинальная мощность обычно указывается при +25°C и должна уменьшаться по мере повышения температуры резистора. Диаграмма снижения номинальных характеристик часто используется для определения номинальной мощности в зависимости от температуры окружающей среды. Поскольку эти параметры зависят от применения, кривые или диаграммы снижения мощности следует рассматривать как общие, а не абсолютные. Номинальная мощность зависит от многих факторов. В наиболее стабильных конструкциях используется самый большой физический размер, работающий при консервативных температурах и номинальных мощностях.

Номинальная рассеиваемая мощность

Максимально допустимая постоянная рассеиваемая мощность без превышения предельной температуры резистора. Номинальная рассеиваемая мощность в спецификациях Riedon измеряется при следующих условиях: отдельно стоящая сборка, температура окружающей среды 70°C без дополнительного охлаждения или сборка на радиаторе с оптимальным фиксированным креплением.

U-характеристика для проволочных резисторов

Стандартные проволочные резисторы с силиконовым покрытием (такие как серия Riedon UT) рассчитаны на две характеристики нагрузки/мощности, что обеспечивает большую гибкость в соответствии с требованиями пользователя.

Стандартные значения максимальной мощности называются U-характеристикой и определяют максимальную мощность, подаваемую на резистор, чтобы гарантировать, что допуск детали будет поддерживаться при нормальном использовании в течение одного года. Дрейф резистора с проволочной обмоткой является функцией температуры, и работа резистора в пределах этого уровня мощности U-характеристики ограничивает максимальную рабочую температуру резистора (250°C) в пределах диапазона, обеспечивающего правильность спецификации допуска.

В-характеристика для проволочной обмотки Резисторы

Вторая, более высокая номинальная мощность также назначается резистору, который позволяет использовать тот же резистор (того же физического размера) при более высоком уровне мощности и более высоком диапазоне температур (до до 350°C), но это также требует, чтобы допуски на экологические характеристики детали были увеличены, чтобы отразить более высокие рабочие температуры. Этот уровень мощности V-характеристики мало используется, но если потребителю требуется более высокая мощность в корпусе того же размера и он готов принять ухудшенные характеристики экологических характеристик, часть V-характеристики предлагает решение.

Некоторые другие обычно задаваемые параметры

• Сила импульса — максимально допустимая кратковременная (импульсная) электрическая энергия, которую резистор может выдержать без превышения предельной температуры.

• Предельное напряжение , также называемое диэлектрической прочностью, представляет собой максимально допустимое напряжение, которое может быть приложено к
• Предельный ток — максимально допустимый ток через
• Прочность изоляции , также известная как номинальная мощность пробоя, представляет собой максимально допустимое напряжение между резистивным элементом и окружающей средой (корпусом или радиатором).
• Стандартные условия — это условия измерения для определения номинала резистора, допуска и стабильности. В лабораторных и производственных процессах Riedon эталонная температура составляет 25°C +/- 2°C.

Обмотки Аритона-Перри

В обмотках Аритона-Перри слой сначала наматывается в одном направлении. После слоя изоляции наматывается следующая обмотка в обратном направлении с перекрещиванием витков через каждые 180 градусов. Эта конфигурация минимизирует индуктивность резистора.

Маломощные резисторы для шунтирования и измерения тока

Специальные резисторы с низким сопротивлением часто используются для измерительных шунтов и для измерения тока. Значение этих резисторов низкое, обычно менее 0,1 Ом. Применяются некоторые особые соображения.

Материал свинца должен иметь хорошую проводимость, чтобы сопротивление свинца не стало значительной частью общего сопротивления. Точки измерения должны быть указаны для критических приложений; точка на расстоянии 3/8 дюйма от конца корпуса резистора является общепринятой.

Соединения с четырьмя клеммами (по Кельвину)

Провода с четырьмя клеммами часто используются для измерения тока с низким сопротивлением, где сопротивление проводов является важным фактором общего сопротивления. Соединение Кельвина устраняет напряжение ошибки из-за падения ИК-излучения, которое присутствовало бы на выводах двухполюсного резистора.

Перейдите к Главе 2 –

Резисторы с проволочной обмоткой

Полное руководство по резисторам

Какие основные характеристики и характеристики влияют на выбор резистора? Факторы, которые следует принимать во внимание, включают исходный допуск и выбор значения. Однако на допуск или изменение значения резистора влияют несколько параметров, как описано ниже.

Температурный коэффициент

Это мера изменения номинального значения в результате изменений температуры. Обычно указывается как единое значение в частях на миллион на градус Цельсия (или по Кельвину), оно может быть положительным или отрицательным. Уравнение для расчета сопротивления при заданной температуре:

Rt=Ro[1+α(T-To)]

Где Ro  – номинальное значение сопротивления при комнатной температуре, которому дано номинальное сопротивление, T — рабочая температура, а α — TCR.

Проще говоря, сопротивление резистора 1 МОм с TCR 50 ppm/K будет изменяться на 50 Ом на каждый градус повышения или понижения температуры. Это может показаться не таким уж большим, но подумайте, использовали ли вы этот резистор в качестве резистора усиления в схеме неинвертирующего усилителя x10 с 0,3 В на + входе. В худшем случае изменение выходного сигнала может достигать 7,5 мВ, что эквивалентно примерно 5 младшим разрядам в 5-вольтовой 12-разрядной схеме АЦП. Такое изменение может быть весьма заметным в прецизионном проектировании. Помните также, что TCR указывается как ± x ppm / C, поэтому возможно, хотя и маловероятно, что второй резистор в цепи может измениться в противоположном направлении, что удвоит возможную ошибку. Наконец, стоит отметить, что некоторые прецизионные резисторы указывают переменные TCR для диапазона температур, в котором работает схема, и это может значительно усложнить процесс проектирования.

Старение или стабильность резистора

Старение и стабильность представляют собой сложную смесь множественных изменений значения сопротивления с течением времени и являются результатом температурных циклов, работы при высоких температурах, проникновения влаги и т. д. Как правило, это значение приводит к увеличению сопротивления с течением времени, поскольку атомы проводимости мигрируют внутри устройства.

Тепловое сопротивление

Тепловое сопротивление является мерой того, насколько хорошо резистор может рассеивать энергию в окружающую среду. На практике инженеры используют тепловое сопротивление для моделирования рассеивания тепла в системе — оно рассматривается как набор последовательных «тепловых резисторов», каждый из которых представляет один элемент рассеивания тепла в системе.

Это особенно важно, если конструкция предполагает, что резистор работает на максимальном или близком к нему значении и может существенно повлиять на долговременную надежность системы. Примером того, где этот параметр можно использовать, является расчет размера контактной площадки печатной платы или требования к заземляющему слою, которые будут использоваться для поддержания номинала резистора и рабочей температуры в допустимых пределах.

Номинальная тепловая мощность и мощность

Все резисторы имеют максимальную номинальную мощность, указанную в ваттах. Это может быть что угодно, от 1/8 ватта до 10 ватт для мощных резисторов. При первом анализе инженер должен проверить, работает ли резистор в пределах своего номинального значения. Уравнение для расчета: P=I² R , где p — мощность, рассеиваемая на резисторе, i — протекающий ток и R — сопротивление. К сожалению, все может быть сложнее; для точной работы инженер должен учитывать кривую теплового снижения номинальных характеристик резистора. Это определяет величину, на которую разработчику необходимо уменьшить максимальное рассеивание мощности при превышении заданной температуры.

Это может показаться теоретическим, так как снижение номинальных характеристик часто происходит при довольно высоких температурах, но силовая цепь в закрытом корпусе в жарком регионе часто может превышать точку отключения, и максимальную рассеиваемую мощность необходимо будет уменьшить соответствующим образом. Также стоит отметить, что максимальное рабочее напряжение резистора снижается с рассеиваемой мощностью.

Шум резистора

Любой электронный компонент с потоком электронов будет источником шума, и резисторы в этом отношении ничем не отличаются. Это необходимо учитывать в системах усилителей с высоким коэффициентом усиления или при работе с сигналами очень низкого напряжения.

Основным источником шума в резисторе является тепловой шум, вызванный случайными колебаниями электронов в резистивном материале. Обычно он моделируется как белый шум (т. е. постоянное среднеквадратичное напряжение в диапазоне частот) и задается уравнением  E=√4RkT∆F  , где E  – среднеквадратичное напряжение шума, R  – значение сопротивления, k  – постоянная Больцмана, T  – температура и 90 007 08 Δf системы.

Шум системы можно уменьшить, уменьшив сопротивление, рабочую температуру или полосу пропускания системы. Кроме того, существует еще один тип шума резистора, называемый токовым шумом, который является результатом потока электронов в устройствах. Это редко указывается, но его можно сравнить, если стандартные числа с использованием IEC60195 доступны от производителя.

Поведение на высоких частотах

Последней проблемой, которую необходимо рассмотреть, являются характеристики конкретного резистора на высоких частотах. Проще говоря, вы можете смоделировать резистор как последовательную катушку индуктивности, питающую резистор, который имеет параллельно с ним паразитный конденсатор.

На таких низких частотах, как 100 МГц (даже для резисторов для поверхностного монтажа, которые имеют более низкие паразитные значения, чем резисторы для сквозного монтажа) параллельная емкость может начать доминировать, и импеданс упадет ниже номинального значения. Еще на более высокой частоте может преобладать индуктивность, а импеданс начнет увеличиваться от своих минимумов и вполне может оказаться выше номинального значения.

Конструкция, свойства, соединения и их применение

Резистор является одним из основных элементов техники. По сравнению с другими основными элементами, индуктором и конденсатором, резистор используется практически во всех электронных и электрических схемах. Он также известен как линейный, двусторонний и пассивный элемент. Резистор доступен в различном диапазоне номиналов, начиная от миллиомов и заканчивая мегаомами. Он также рассеивает много тепла, когда по нему протекает ток. Величина резистора зависит от удельного сопротивления элемента, длины и площади поперечного сечения проводника. Он также доступен с фиксированным и переменным сопротивлением.

Что такое резистор?

Резистор — это элемент, который оказывает сопротивление потоку зарядов или, проще говоря, противостоит потоку тока. Это один из основных элементов. Он помещен в цепь для управления потоком тока. По закону Ома сила тока прямо пропорциональна напряжению. А сопротивление можно считать константой пропорциональности. Символическое представление резистора показано ниже.

Резистор

Что такое сопротивление?

Сопротивление — это свойство резистора. Сопротивление резистора зависит от материала. Важным фактором, который играет роль для определения сопротивления резистора, является удельное сопротивление, длина проводника и площадь поперечного сечения проводника. Изменение любой из этих величин изменяет значение сопротивления. Сопротивление измеряется в Омах. Единицей сопротивления является ом. Символическое представление Ω.

Сопротивление и ток, проходящий через него, обратно пропорциональны друг другу. При постоянном напряжении увеличение сопротивления уменьшает протекающий ток, а уменьшение сопротивления увеличивает ток. Это свойство используется для изменения тока в цепи.

Свойства резистора

Резистор имеет следующие свойства

• Он двусторонний по своей природе. Это означает, что резистор может проводить ток в обоих направлениях. То же свойство справедливо и для катушки индуктивности и конденсатора. Но полупроводниковые устройства, такие как диоды, транзисторы и т. д., по своей природе являются односторонними. Они могут проводить ток только в одном направлении.
• Он линейный по своей природе. Элемент называется линейным, если существует линейная зависимость между напряжением и током на элементе. Это означает, что с увеличением напряжения ток также увеличивается линейно. Катушки индуктивности и конденсаторы также являются линейными элементами. Устройства на основе полупроводников, такие как диод, транзистор SCR, все являются нелинейными устройствами.
• По своей природе пассивен. Резистор не может накапливать энергию. Ни один из них не может быть источником сам по себе. Резистор всегда рассеивает энергию в виде тепла. Другие элементы, такие как индуктор и конденсатор, накапливают энергию в магнитном и электрическом полях соответственно. Примерами активных устройств являются операционный усилитель (OPAMP) и т. д.

Конструкция резистора

Резистор состоит из двух выводов. А между клеммами у нас есть элементы, которые действуют как резистор. Как показано выше, желтая часть образует материал, из которого изготовлен резистор. Исходя из стоимости материала, оценивается его сопротивление. Для очень высоких резисторов мы используем длинный провод, который формирует сопротивление. Так же, как в переменном резисторе, где длинный провод намотан на керамический сердечник.

Резистор, соединенный последовательно и параллельно

Для получения различных значений сопротивления несколько резисторов соединяют последовательно или параллельно.

Последовательное соединение

Последовательное соединение

Как показано на рисунке выше, два резистора R1 и R2 соединены последовательно. В таком случае эквивалентное сопротивление определяется как

Req = R1 + R2

При последовательном соединении общее сопротивление увеличивается. Соединение широко используется всякий раз, когда нам требуется увеличить сопротивление цепи. Другими словами, говорят, что два резистора соединены последовательно, если через них проходит один и тот же ток. Как показано на рисунке выше, через резисторы R1 и R2 проходит один и тот же ток. Даже если мы добавим еще одно сопротивление R3, будет течь тот же ток. Но при последовательном соединении напряжение делится.

Напряжение на R1 не совпадает с напряжением на R2. Чем больше значение сопротивления, тем больше будет падение напряжения на резисторе. Увеличение сопротивления путем добавления внешнего сопротивления является одним из методов управления напряжением. Например, при регулировании скорости двигателя постоянного тока напряжение якоря изменяется за счет добавления внешнего сопротивления. Изменение напряжения изменяет скорость. Тот же принцип справедлив и для реостата. В трехточечном пускателе, четырехточечном пускателе и т. д. также используется та же концепция. Сопротивления добавляются последовательно ступенчато, так что сопротивление увеличивается ступенчато и, следовательно, пусковой ток уменьшается.

Параллельное соединение

На схеме ниже показано параллельное соединение резисторов. При параллельном соединении эквивалентное сопротивление определяется выражением

Req = (R1*R2)/(R1+R2)

Параллельное соединение



по ним одинаково. Напряжение на R1 и R2 одинаково, но ток делится между R1 и R2. При параллельном соединении общее сопротивление уменьшается. При уменьшении сопротивления ток увеличивается. Итак, это подключение используется там, где нам нужно увеличить ток, а напряжение поддерживать постоянным. Текущий разделяется на основе текущего правила деления.

Иногда также используется комбинация последовательно-параллельных сопротивлений. Лучшим примером является пускатель звезда-треугольник. Где изначально соединение является звездным, а затем преобразуется в дельта-соединение.

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше Транзисторные MCQ и Резисторы MCQ

Расчет значения сопротивления

Значение сопротивления можно рассчитать, как правило, двумя способами. Один из них заключается в расчете сопротивления на основе удельного сопротивления, длины материала и площади поперечного сечения проводника. Это может быть выражено как

R = (ρL)/A

Где ρ — удельное сопротивление, L — эффективная длина проводника, а A — площадь поперечного сечения проводника. Видно, что сопротивление проводника прямо пропорционально удельному сопротивлению, эффективной длине. Тогда как она обратно пропорциональна площади поперечного сечения проводника. Удельное сопротивление постоянно для каждого элемента.

Другим методом расчета сопротивления является использование метода цветового кода. Как показано на рисунке ниже, каждому резистору присвоен набор цветов на его корпусе.

Цветовой код

Чтобы рассчитать значение сопротивления, мы должны следовать таблице цветового кода, как показано на рисунке. Каждому цвету присваивается некоторое значение, и на основе последовательности цветов рассчитывается значение сопротивления. Как видно из рисунка, если первый цвет черный, то ему присваивается сопротивление 1000 Ом. Аналогично, это следует для других цветов.
Одно принципиальное различие между двумя методами заключается в том, что в первом методе сопротивление рассчитывается до изготовления, а во втором методе сопротивление рассчитывается после изготовления.

Применение резистора

Резистор является одним из основных элементов в области электротехники и электроники. Он почти используется в каждой цепи, которая имеет дело с током и напряжением. Некоторые из часто используемых приложений:

• Используется для производства электрических машин. Он выполняет роль обмотки, которая размещается в статорной и роторной частях.
• Используется для воздушных линий электропередачи. Там, где сопротивление является одним из основных параметров,
• Используется в электронных схемах, таких как усилители, адаптеры и т. д.
• Используется как реостат для добавления внешнего сопротивления.
• Другие распространенные применения, такие как потенциометр, громкоговорители, устройства с дистанционным управлением и т. д.

Часто задаваемые вопросы

1). Какова функция резистора?

Функция резистора состоит в том, чтобы противодействовать потоку зарядов, т. е. току.

2). Что является примером резистора?

Все, что противодействует току, можно рассматривать как резистор. Как медный провод, который имеет плохое сопротивление, но хорошую проводимость. Резина имеет плохую проводимость, хорошее сопротивление.

3). Какие есть типы резисторов?

Различные типы резисторов: проволочные резисторы, металлопленочные резисторы, светочувствительные резисторы и т. д.

4). Что такое последовательная цепь?

Два резистора называются последовательно соединенными, если через них проходит одинаковый ток.

5). Что вы имеете в виду под ЛДР?

LDR означает светочувствительный резистор. Его значение сопротивления может варьироваться в зависимости от интенсивности света.

Мы рассмотрели понятие резистора, принцип его работы и способы подключения резистора. Это один из основных элементов, который используется почти во всех электрических и электронных схемах. На этом этапе можно подумать, какова роль резистора в других областях науки, таких как химическая инженерия, биология и т. д. Играет ли сопротивление роль в том аспекте, который необходимо проанализировать?

Основы резистора-Home-KOA Speer Electronics

Что такое резистор?

Чтобы понять функцию резистора, важно понять закон Ома.

Закон Ома гласит, что ток в проводнике между двумя точками прямо пропорционален напряжению в этих двух точках.
Другими словами, закон Ома означает, что напряжение = ток x сопротивление.

Если напряжение равно Е, а ток равен I, выполняется следующее соотношение.

Закон Ома: E=I x R

Также имеют место следующие соотношения:
Ток = напряжение/сопротивление (I = E/R)
Сопротивление = напряжение/ток (R= E/I)

«R» представляет собой коэффициент пропорциональности и называется сопротивлением (электрическим сопротивлением). Это символ количества, а Ω (Ом) — символ единицы измерения. Символ цепи показан на следующем рисунке.

Символы цепи резистора

При высоком электрическом сопротивлении ток протекает с трудом, а при низком электрическом сопротивлении ток течет легко. Используя это явление, резистор, как электронный компонент, обеспечивает постоянный ток через цепь или регулировку тока по мере необходимости. Резисторы также используются для уменьшения или деления напряжения.

Таким образом, резисторы наряду с конденсаторами и катушками индуктивности (катушками) являются основными пассивными компонентами, которые являются важными базовыми компонентами электронных схем.

Электрическое сопротивление

Электрическое сопротивление проводника определяется по следующей формуле.

Электрическое сопротивление R=ρ x L/S [Ом]

• Площадь поперечного сечения [см ² ]: S
• Длина [см]: L
• Удельное сопротивление материала [Ом x см]: ρ

Типовая конструкция резистора

• Плоский резистор для поверхностного монтажа

• Выводной резистор (пленочный)

Типы резисторов

Существуют различные классификации или типы резисторов в зависимости от комбинации функции, формы, резистивного материала и области применения.

Резисторы делятся на три типа по функциям:

• Постоянные резисторы — используются в электрической цепи (подробнее об этом типе резисторов ниже)
• Потенциометры триммера — настроить цепь
• Переменные резисторы — используются в качестве радиоусилителя за счет изменения сопротивления.

Постоянные резисторы

Постоянные резисторы делятся на типы для поверхностного монтажа (без подводящего провода) и с выводами (с подводящим проводом). Тип поверхностного монтажа включает прямоугольный тип и тип цилиндра. Кроме того, разделение идет дальше в зависимости от материала уплотнения: тип формы из смолы и тип керамического корпуса.

Материалы резистивного элемента включают: углеродную пленку, металлическую пленку, состоящую в основном из нихрома, пленку оксида металла, композиты металлической глазури, состоящие из оксида металла и стекла; элементы с использованием металлической пластины, металлической проволоки или металлической фольги; и твердого типа, состоящего из металлооксидной керамики.

Характеристики резисторов включают резисторы с очень точными допусками сопротивления и температурными характеристиками, резисторы, выдерживающие высокое напряжение и скачки напряжения, резисторы с большими колебаниями значения сопротивления в зависимости от температуры, а также резисторы, которые также имеют функцию плавкого предохранителя.

При выборе резистора важно выбрать оптимальную комбинацию из доступных вариантов в зависимости от цели применения.

Фиксированные резисторы для поверхностного монтажа

Резисторы с клеммами, обработанными для пайки или склеивания, и не имеющие клеммных проводов (подводящих проводов). Их можно разделить на прямоугольные и цилиндрические. Ниже показаны пять типов в зависимости от резистивного материала.

• Прямоугольный тип – 1. Металлический пленочный тип, 2. Металлический пленочный тип, 3. Металлический пластинчатый тип
• Цилиндрический тип – 4. Тип углеродной пленки, 5. Тип металлической пленки

Среди них на пленку с металлической глазурью приходится большая часть рынка с точки зрения стоимости, уменьшения размера и простоты монтажа. Некоторые статистические данные показывают, что более 90% постоянных резисторов чипа относятся к металлическому пленочному глазури.

Примечательна тенденция к уменьшению размера чипов, и спрос на размер 1005 (1,0 мм x 0,5 мм) и размер 0603 (0,6 мм x 0,3 мм) прямоугольного типа растет. Принятие размера 0402 (0,4 мм x 0,2 мм) продвигается для устройств мобильной связи, таких как мобильные телефоны и смартфоны.

Постоянные резисторы с микросхемой прямоугольного типа
Этот тип можно условно разделить на толстопленочный тип металлической глазури и тонкопленочный металлический тип. Массовое производство в основном на толстопленочном типе. Толстопленочный тип отличается отличной способностью монтажа и устойчивостью к окружающей среде, в то время как тонкопленочный тип отличается малым допуском сопротивления, малым T.C.R. и низкий ток шума. В частности, T.C.R. толстопленочного типа составляет около 25×10 ^-6 /K, в то время как у тонкопленочного типа всего 5×10 ^-6 /K, что делает его значение сопротивления стабильным с течением времени.

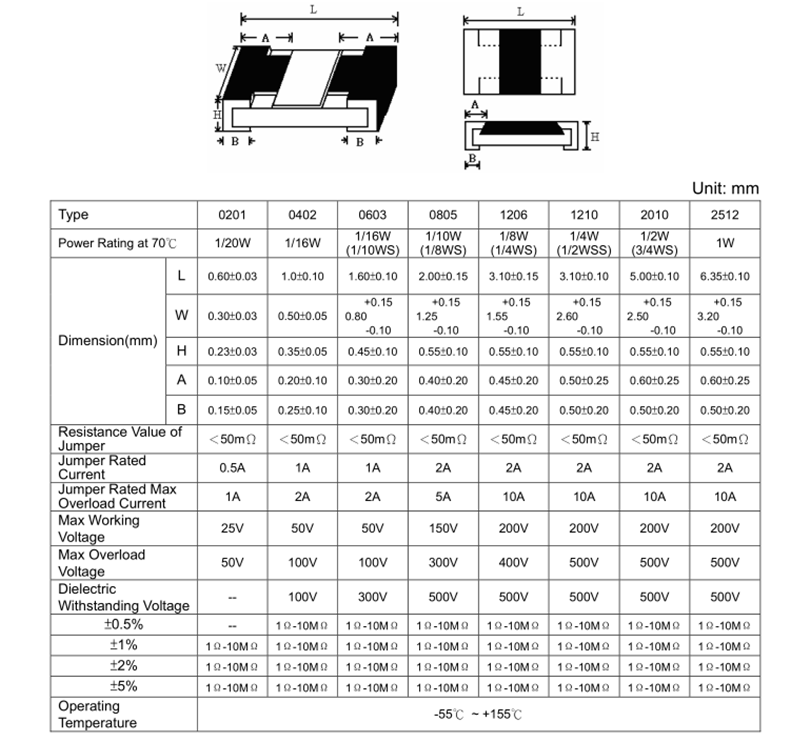

Размер резистора прямоугольного типа стандартизирован в 0402, 0603, 1005, 1608, 2012 и 3216 (код мм). Спрос на размер 0403, в частности, быстро растет среди устройств мобильной связи. Размеры 0603, 1005 и 1608 широко используются в потребительских товарах, промышленном оборудовании и автомобилестроении. Тип высокой мощности имеет в линейке размеры 3216, 3225, 5025 и 6331. В последнее время были разработаны широкие типы выводов, которые обеспечивают более высокую номинальную мощность по сравнению с чип-резисторами того же размера, в размерах 0510, 0816, 1220, 1632, 2550 и 3163.

Постоянные резисторы с цилиндрическими микросхемами
Широко известный как MELF (металлический электрод без выводов), тип микросхемы со структурой осевого резистора общего типа без подводящего провода, но с металлическим колпачком, прикрепленным к электродам на оба конца. Его цилиндрическая форма и металлический колпачок устраняют концепцию передней и задней части, обеспечивают превосходную электродную и механическую прочность и имеют точные конструктивные размеры, которые обеспечивают высокую точность при подаче и монтаже резисторов. Кроме того, тип металлической пленки превосходен в точности сопротивления, TCR и подавлении токовых шумов.

Сети резисторов

Сети резисторов, в которых два или более резистивных элемента интегрированы и объединены на изолирующей подложке для формирования единого электронного компонента. Каждый элемент можно соединить по мере необходимости. Массив представляет собой просто непрерывную интеграцию резисторов с двумя электродами, а сеть представляет собой интеграцию сформированной цепи. Основное применение — подтягивающие и подтягивающие резисторы для цифровых схем.

В зависимости от формы их можно разделить на тип SIP (одинарный встроенный пакет), тип DIP (двойной встроенный пакет), тип плоского корпуса и тип носителя чипа.

В 1980-х годах, когда производство резисторов из углеродной пленки было основой, объем производства резисторов типа SIP резко увеличился для поддержки монтажа с высокой плотностью. Однако в 1990-х годах, когда технология монтажа сменилась на поверхностный монтаж, стали использоваться резисторы для микросхем. В прошлом сетевые резисторы часто использовались вокруг логических ИС и параллельных портов для ввода-вывода, но с тех пор, как обработка микрокомпьютерами и использование последовательных шин для ввода-вывода продвинулись вперед, спрос на сетевые резисторы значительно снизился.

Постоянные резисторы с выводами

Постоянные резисторы с углеродной пленкой
Постоянные резисторы с превосходным импульсным сопротивлением, в которых в качестве резистивного элемента используется углеродная пленка, которые уже давно являются самыми популярными резисторами. Что касается электрической мощности, наиболее распространенными на рынке являются типы 1/4 Вт и 1/2 Вт. Маленькие типы, такие как тип 1/4 Вт размером 3,2 мм x 1,9 мм и тип 1/2 Вт размером 6,3 мм x 2,85 мм, являются основными и широко используются в качестве продуктов общего назначения.

Постоянные резисторы с металлической пленкой
Постоянные резисторы с металлической пленкой в ​​качестве резистивного элемента, что обеспечивает небольшой допуск сопротивления, TCR, меньшее изменение старения, высокую точность, превосходную стабильность и низкий ток шума. Основные области применения включают промышленное оборудование, такое как телекоммуникационное и измерительное оборудование, а также автомобили и сенсорные модули, которые требуют высокой точности цепей для обработки мельчайших сигналов.

Фиксированные резисторы с пленкой из оксида металла
Постоянные резисторы с пленкой оксида металла в качестве резистивного элемента, что обеспечивает высокую номинальную мощность при малых габаритах (наименьший объем на номинальную мощность среди всех резисторов) и отличную термостойкость. Низкий TCR достигается при более низкой стоимости по сравнению с металлопленочными резисторами силового типа. Основное применение — схема питания.

Постоянные резисторы с проволочной обмоткой

Постоянные резисторы с металлической резистивной проволокой в ​​качестве резистивного элемента. Обладает отличной импульсной стойкостью и термостойкостью. Его низкий T.C.R. достигается низкий ток шума. С другой стороны, трудно получить высокое значение сопротивления, а структура обмотки делает его непригодным для высокочастотных цепей. Резисторы с проволочной обмоткой в ​​основном используются в качестве резистора предварительного заряда в цепях электропитания. Эти резисторы с низким сопротивлением используются для измерения тока.

Ссылка:　
・Альманах электронных компонентов 2019 (опубликован Chunichi-sha)
・Статистические данные Министерства экономики, торговли и промышленности Японии

Термины и определения

Номинальное сопротивление 6

Расчетное значение сопротивления обычно указывается на резисторе.

Номинальная мощность

Максимально допустимая мощность при номинальной температуре. Некоторые из наших массивов и сетей чип-резисторов указывают номинальную мощность для всего корпуса, а не для каждого элемента.

Номинальная температура окружающей среды

Максимальная температура окружающей среды, при которой номинальная мощность может применяться непрерывно. Номинальная температура окружающей среды относится к температуре вокруг резистора, установленного внутри оборудования, а не к температуре воздуха снаружи оборудования.

Номинальная температура клеммной части

Максимальная температура клеммной части резистора для поверхностного монтажа, при которой номинальная мощность может применяться непрерывно. Включает повышение температуры за счет собственного тепловыделения.

Кривая снижения характеристик

Кривая, показывающая зависимость между температурой окружающей среды или температурой клеммной части и максимально допустимой мощностью, которая обычно выражается в процентах.

Номинальное напряжение

Максимально допустимое напряжение постоянного или переменного тока, которое должно непрерывно прикладываться к резистору или резистивному элементу.
Номинальное напряжение (В) = √Номинальная мощность (Вт) X Номинальное значение сопротивления (Ом)
Номинальное напряжение должно быть расчетным значением или макс. рабочее напряжение, в зависимости от того, что ниже.

Критическое сопротивление

Максимальное номинальное значение сопротивления, при котором может быть применена номинальная мощность без превышения максимального рабочего напряжения. Номинальное напряжение равно макс. рабочее напряжение при критическом значении сопротивления.

Макс. Рабочее напряжение

Максимальное напряжение постоянного или переменного тока (среднеквадратичное значение), которое можно непрерывно прикладывать к выводам резистора. Однако максимальным значением применимого напряжения является номинальное напряжение при критическом значении сопротивления или ниже.
Максимальное рабочее напряжение и номинальное напряжение рассчитываются как напряжение постоянного тока на основе номинальной мощности. Для напряжения переменного тока предполагается синусоида, поэтому пиковое напряжение должно быть в √2 раза больше максимального рабочего напряжения. Если форма волны не является синусоидальной или когда значение сопротивления превышает критическое сопротивление, свяжитесь с нами для получения применимого пикового напряжения.

Напряжение перегрузки

Допустимое напряжение, которое прикладывается в течение 5 сек. в соответствии с испытанием на кратковременную перегрузку. Напряжение перегрузки должно быть в 2,5 раза больше номинального напряжения или макс. напряжение перегрузки, в зависимости от того, что ниже

Максимальное напряжение перегрузки

Наибольшее значение напряжения перегрузки

Выдерживаемое напряжение диэлектрика

Напряжение переменного тока (среднеквадратичное значение), которое можно приложить к определенной точке между электродом и внешним покрытием в течение одной минуты в соответствии с проверочным испытанием

Температурный коэффициент сопротивления (T.C.R.)

Относительное изменение сопротивления между двумя заданными температурами при изменении температуры на 1 К, которое рассчитывается по следующей формуле.

Т.К.Р. (×10−6/К) =	Р-Р 0	×	1 × 10 6
	Р 0		Т-Т 0

R : Значение сопротивления (Ом) при T
R ₀ : Значение сопротивления (Ом) при T ₀
T : Измеренная тестовая температура (°C)
T ₀ : Измеренная базовая температура (°C)

Пренебрегаемые характеристики резистора — Новости и продукция электротехники

24 декабря 2016 г. Крис Фрэнсис Оставить комментарий

Мы часто воспринимаем резисторы как должное. Они являются одним из основных строительных блоков конструкции электроники, но при их выборе часто мало задумываются. Вы выберете значение и допуск и, возможно, кратко посчитаете рассеиваемую мощность, и, если она не очень высока, вы, скорее всего, выберете все свои резисторы из одного диапазона, например, все 1%, 0603, 100 мВт. Тем не менее, убедитесь, что вы не забыли другие характеристики, которые могут иметь значение. Вот лишь несколько параметров, которые следует учитывать.

Номинальное напряжение
Резисторы имеют номинальное напряжение. Резистор 0603 может быть ограничен 50В. Это не имеет ничего общего с рассеиваемой мощностью — если бы это был резистор 10 Ом, то вы бы не смогли подать на него 50 В. Однако, если у вас в блоке питания стоит резистивный делитель высокого номинала и на нем будет больше 50В, вам придется переосмыслить выбор. В общем, это означает увеличение физических размеров и использование резисторов 0805 или 1206. Другим вариантом является последовательное использование двух или более одинаковых резисторов, чтобы снизить требования к напряжению для отдельных резисторов.

Температурный коэффициент сопротивления (TCR)
1% резисторы не дорогие, но вам также необходимо учитывать температурный коэффициент, если вы ищете точность. Резистор 1% может иметь температурный коэффициент 100 ppm / C, поэтому более 100 ° C может варьироваться на 1% в дополнение к вашему первоначальному допуску. Чтобы уменьшить температурный коэффициент, вы, скорее всего, обнаружите, что вам нужно купить более точный резистор, чем 1%, например. 0,1%, чтобы получить 25 ppm/C. Как только вы начнете рассматривать резисторы с сопротивлением 0,1%, вы обнаружите, что допустимые отклонения составляют всего 10 частей на миллион/C, например, серия Panasonic ERA3ARB, или даже 2 части на миллион/C для 0,01%.

Токовый шум
Все резисторы имеют тепловой шум (шум Джонсона) из-за их значения, которое равно sqrt(4kTRB), где k — постоянная Больцмана, T — абсолютная температура, R — сопротивление, а B — полоса пропускания. Однако также будет дополнительный шум из-за тока, проходящего через резистор. Это обычно не указывается производителями резисторов, но может быть важно в некоторых приложениях.

Этот график из таблицы данных Vishay D/CRCW показывает эффект (хотя Vishay удалила этот график из своих последних таблиц данных). Если бы у вас был резистор высокого номинала в трансимпедансном усилителе для усиления тока фотодиода, то, если бы был постоянный ток из-за окружающего света, вы могли бы увидеть влияние на ваши уровни шума из-за шума тока резистора. Из приведенного выше графика видно, что проблема усугубляется с резисторами физически меньшего размера, поэтому использование резисторов 1206 вместо резисторов 0402 может снизить токовый шум до 8 раз. Во многих приложениях токовый шум не будет проблемой. , но вам нужно проверить, проектируете ли вы схему с низким уровнем шума. В частности, если напряжение на резисторе равно нулю, то не будет тока и, следовательно, токового шума (но все равно будет тепловой шум). Как и в случае с видеомагнитофоном, приведенным ниже, для большинства резисторов не указан текущий шум, поэтому, если вы считаете, что это может быть проблемой в вашей конструкции с низким уровнем шума, вам, возможно, придется провести собственные измерения или связаться с производителями резисторов для получения дополнительной информации.

Коэффициент сопротивления по напряжению (VCR)
Сопротивление резисторов может незначительно отличаться в зависимости от приложенного к ним напряжения. Производители резисторов редко указывают это отклонение — возможно, оно значительно меньше абсолютного допуска, — но эффект другой. Например, резистор, сопротивление которого изменяется в зависимости от приложенного напряжения, может вызвать искажение сигнала в зависимости от точного назначения резистора. В некоторых случаях в техпаспорте этот эффект указывается как коэффициент искажения третьей гармоники для резистора, но в большинстве случаев он просто не упоминается. Если вы разрабатываете схемы с очень низким уровнем искажений (и схемы с низким уровнем шума), вам может потребоваться поиск резисторов, предназначенных для прецизионных приложений с низким уровнем шума. Даже в этом случае вам может быть сложно найти цифру для видеомагнитофона или искажения третьей гармоники в спецификациях. Если вы считаете, что для вашей конструкции с низким уровнем искажений может потребоваться очень низкий видеомагнитофон, вам, возможно, придется провести собственные измерения для сравнения резисторов или связаться с производителями для получения дополнительной информации.

Рассеиваемая мощность импульса
В некоторых приложениях требуется высокая мощность импульса, но низкая средняя рассеиваемая мощность, например, при ограничении тока или защите в импульсных цепях. Вы не можете просто использовать среднюю мощность для выбора резистора без проверки пиковой мощности — вы можете в конечном итоге перегореть резистор, как предохранитель. Некоторые резисторы, такие как серия Bourns CRS, являются антипомпажными резисторами и поэтому имеют график, показывающий рейтинг перенапряжения, как показано ниже.

Итак, резистор серии 0805 CRS может выдержать 100 Вт, если продолжительность менее 100 мкс.

ТермоЭДС
Это еще один сложный параметр, потому что производители его не указывают. В спецификациях некоторые резисторы перечислены как «низкие ЭДС», но не указаны их значения. Большинство резисторов просто не упоминают об этом. Поскольку тепловая ЭДС возникает из-за разнородных металлов, тепловые напряжения в резисторе, вызванные переходом от припоя к резистивному материалу, должны компенсироваться, поскольку должно быть два равных и противоположных напряжения. Если две клеммы резистора находятся при разных температурах, то напряжения не компенсируются. Дефекты резистора могут вызвать остаточную термо-ЭДС. Опять же, для цепей очень высокой точности вам необходимо связаться с производителем резистора или провести собственные измерения.

Рубрики: Часто задаваемые вопросы, Рекомендуемые, Эксперты отрасли, Советы по силовой электронике С тегами: основы, Bourns, FAQ, vishay

Каковы 3 назначения резистора?

Резисторы используются для многих целей. Несколько примеров включают в себя ограничение электрического тока, деление напряжения, тепловыделение, схемы согласования и нагрузки, регулировку усиления и установку постоянных времени .

Запрос на удаление

| Посмотреть полный ответ на eepower.com

Для каких трех целей используются резисторы?

Резисторы можно использовать для ограничения тока, деления напряжения или выделения тепла. Резисторы бывают двух основных типов: постоянные и переменные. Постоянные резисторы имеют определенное сопротивление и не могут быть изменены.

Запрос на удаление

| Полный ответ см. на сайте pressbooks. bccampus.ca

Каково основное назначение резистора?

Резистор — это электрический компонент, который ограничивает или регулирует поток электрического тока в электронной цепи. Резисторы также можно использовать для обеспечения определенного напряжения для активного устройства, такого как транзистор.

Запрос на удаление

| Посмотреть полный ответ на techtarget.com

Каковы 3 номинала резистора?

Номинальную мощность резистора можно определить, наблюдая за размером его корпуса. Типичные сквозные резисторы доступны с номиналом ½ Вт или ¼ Вт. Но на самом деле доступны силовые резисторы с номинальной мощностью на резисторе. Например; Мощные резисторы мощностью 3 Вт, 5 Вт и 25 Вт доступны со значениями 0,1 Ом, 2 Ом, 3 Ом и 22 кОм.

Запрос на удаление

| Полный ответ см. на сайте elprocus.com

Для чего предназначена викторина о резисторах?

Резистор – это устройство с известным значением сопротивления. Его основная функция заключается в снижении напряжения и ограничении протекания тока в цепи.

Запрос на удаление

| Просмотреть полный ответ на сайте quizlet.com

Как использовать резистор — основы электроники

Что такое резистор и как его использовать?

Резистор определяется как. Пассивный электрический компонент с двумя клеммами, которые используются либо для ограничения, либо для регулирования потока электрического тока в электрических цепях. Основная цель резистора — уменьшить ток и снизить напряжение в любой конкретной части цепи.

Запрос на удаление

| Посмотреть полный ответ на byjus. com

Каковы три наиболее важные характеристики резистора?

7 характеристик резисторов, которые НЕОБХОДИМО учитывать

• 1) Номинальная мощность. Это должно быть легкой задачей, но иногда лучшие из нас упускают это из виду. …
• Рис. 1: пример кривой снижения номинальных характеристик резистора.
• 2) Допуск. …
• 3) Номинальное напряжение. …
• 4) Температурный коэффициент. …
• 5) Шум. …
• 6) Частотная характеристика. …
• 7) Устойчивость.

Запрос на удаление

| Полный ответ см. на сайте Circuitcrush.com

Какие существуют 4 типа резисторов?

Различные типы резисторов – постоянные, переменные, линейные и нелинейные резисторы и приложения

• Потенциометры.
• Реостаты.
• Триммеры.

Запрос на удаление

| Посмотреть полный ответ на сайте electrictechnology. org

Какие 3 фактора влияют на сопротивление резистора?

длина — более длинные провода имеют большее сопротивление. толщина — провода меньшего диаметра имеют большее сопротивление. температура — нагрев провода увеличивает его сопротивление.

Запрос на удаление

| Посмотреть полный ответ на bbc.co.uk

Каковы основные характеристики резистора?

Наиболее важными характеристиками резистора являются сопротивление, допуск, номинальная мощность и температурный коэффициент.

Запрос на удаление

| Посмотреть полный ответ на blog.techdesign.com

Каковы 3 основные особенности параллельного подключения резисторов?

Подытожим основные характеристики резисторов, включенных параллельно:

• Эквивалентное сопротивление находится из. и меньше, чем любое индивидуальное сопротивление в комбинации.
• Падение потенциала на каждом параллельном резисторе одинаково.
• Параллельные резисторы не получают общий ток каждый; они его делят.

Запрос на удаление

| Посмотреть полный ответ на openpress.usask.ca

В каких устройствах используются резисторы?

Из-за характера выделения тепла при проведении тока резисторы используются в обогревателях, тостерах, микроволновых печах, электрических плитах и ​​многих других нагревательных приборах. В лампочке металлическая нить раскаляется добела из-за очень высокой температуры, создаваемой сопротивлением, когда через нее проходит электричество.

Запрос на удаление

| Посмотреть полный ответ на byjus.com

Как резистор влияет на электрическую цепь?

Резисторы контролируют, сколько электрического заряда проходит через цепь каждую секунду — размер тока в цепи. Они делают это, контролируя, насколько трудно электрическим зарядам течь в цепи, то есть сопротивление в цепи.

Запрос на удаление

| Посмотреть полный ответ на sciencelearn.org.nz

Какие 5 примеров резисторов?

Давайте обсудим несколько примеров резисторов в реальной жизни.

• Уличное освещение. …
• Зарядные устройства для ноутбуков и мобильных устройств. …
• Контроль температуры. …
• Регулятор скорости вращения вентилятора. …
• Измерение электрического тока. …
• Датчик температуры. …
• Внутрисхемное функционирование. …
• Разделение напряжения.

Запрос на удаление

| Посмотреть полный ответ на studiousguy.com

Каковы примеры резисторов?

Примеры резисторов

Примерами переменных резисторов являются реостат и цифровой потенциометр. Реостаты представляют собой электрические компоненты, изготовленные из резистивной проволоки, намотанной на керамический сердечник. В прошлом они использовались для контроля количества энергии в двигателях, нагревателях и печах.

Запрос на удаление

| Полный ответ см. на сайте Study.com

Какие существуют 2 основных типа резисторов?

Обычно резисторы можно разделить на два типа, а именно линейные резисторы и нелинейные резисторы.

Запрос на удаление

| Посмотреть полный ответ на byjus.com

Какова функция резистора и его символ?

Сопротивление резистора измеряется в омах и обозначается заглавной греческой буквой омега (Ом). Значение сопротивления указывается в омах, стандартное обозначение «R» или Ω. Значения резисторов часто указываются как «k» (кило, или умноженное на 1000) или «M» (мега или умноженное на 1 000 000) для удобства.

Запрос на удаление

| Посмотреть полный ответ на electronicsandyou.com

Что происходит, когда резистор выходит из строя?

Когда резистор выходит из строя, он обычно обугливается или сгорает. В результате он либо перестает проводить электрический ток/сигнал, либо не сопротивляется протеканию тока.

Запрос на удаление

| Посмотреть полный ответ на makeuseof.com

Что происходит, когда перегорает резистор?

Взрыв резистора. Подавая слишком высокое напряжение на резистор, резистор будет потреблять слишком большой ток. Это приводит к рассеиванию чрезмерной мощности на резисторе, из-за чего он воспламеняется и образует облако дыма, как показано на этом видео.

Запрос на удаление

| Посмотреть полный ответ на сайте startelectronics.org

Резисторы уменьшают ток или напряжение?

«Резисторы делают именно то, что говорит их название; они сопротивляются. Вы можете использовать их для ограничения тока или напряжения, в зависимости от того, подключены ли они последовательно (один за другим) или параллельно (совместно используя одни и те же точки подключения», — объясняет StackExchange.

Запрос на удаление

| Посмотреть полный ответ на onlinecomponents.com

Какой резистор чаще всего используется?

Наиболее часто используемым типом резистора является резистор из углеродной пленки с допуском ± 5 процентов и номинальной мощностью 1/4 или 1/2 Вт. Стандартные значения сопротивления для этого типа резистора перечислены в следующей таблице (в омах).

Запрос на удаление

| Посмотреть полный ответ на oreilly.com

Когда следует использовать резистор?

Резистор следует использовать, когда вам нужна линейная или фиксированная зависимость между напряжением и током. Резисторы используются практически во всех схемах. Для вашего светодиода, если вы приложите слишком мало напряжения, он не загорится, а загорится слишком сильно, и будет течь большой ток, и он умрет, поэтому вам нужен резистор для ограничения тока.

Запрос на удаление

| Посмотреть полный ответ на electronics.stackexchange.com

Каковы преимущества резисторов?

Преимущества резисторов

• Простой принцип работы и конструкция. …
• Компактный размер. …
• Недорого. …
• Простота обслуживания. …
• Широкие области применения. …
• Различные типы. …
• Долгий срок службы. …
• Легко узнать.

Запрос на удаление

| Посмотреть полный ответ на electricterminology.com

Какие три примера резисторов используются в повседневных цепях?

Такие приборы, как электрические обогреватели, электрические духовки и тостеры, используют резисторы для преобразования тока в тепло, а затем используют тепло, потерянное от этого резистора, для обогрева окружающей среды.
