Электромагнитные реле переменного тока

В тех случаях, когда основным источником энергии является сеть переменного тока, желательно применять реле, обмотки которых питаются переменным током. При подаче в обмотку реле переменного тока якорь будет притягиваться к сердечнику так же, как и при постоянном токе под действием электромагнитной силы F_э, пропорциональной магнитному потоку Ф_δ, возникающему в зазоре между якорем и сердечником и создаваемому при протекании тока в обмотке электромагнита:

Так как ток в обмотке электромагнита переменный, то и магнитный поток Ф_δ, создаваемый этим током в рабочем зазоре, будет также переменным, т. е.

После преобразований получим

или

где μ₀ — магнитная постоянная.

Применение короткозамкнутого витка (экрана),

охватывающего часть конца сердечника (расщепленный сердечник), является наиболее эффективным способом устранения вибрации якоря реле.

На рис. 6.4 изображена схема реле переменного тока с короткозамкнутым витком (контакты реле и выводы обмотки на схеме не показаны). Конец сердечника, обращенный к якорю, расщеплен на две части, на одну из которых надета короткозамкнутая обмотка — экран Э (один или несколько витков).

Рисунок 6.4. Схема реле переменного тока с короткозамкнутым витком

Принцип работы реле заключается в следующем. Переменный магнитный поток Ф_осн основной обмотки

w_осн, проходя через разрезанную часть сердечника, делится на две части. Часть потока Ф₂ проходит через экранированную половину полюса сечением S_δ₂, в которой размещается короткозамкнутая обмотка (экран), а другая часть потока Ф₁ проходит через неэкранированную половину полюса сечением S_δ₁. Поток Ф₂ наводит в короткозамкнутом витке ЭДС е_кз, которая создает ток I_кз.

При этом возникает еще один магнитный поток Ф_кз, который воздействует на магнитный поток Ф₂ и вызывает его отставание относительно потока Ф₁ по фазе на угол φ = 60… 80°. Благодаря этому результирующее тяговое усилие F_э никогда не доходит до нуля, так как потоки проходят через нуль в разные моменты времени.

В отличие от рассмотренных ранее нейтральных электромагнитных реле, у поляризованного реле направление электромагнитного усилия зависит от полярности сигнала постоянного тока в обмотке. Поляризация этих реле осуществляется при помощи постоянного магнита.

Существует много конструктивных разновидностей поляризованных реле, которые классифицируются по ряду признаков. По конструктивной схеме магнитной цепи различают реле с последовательной, параллельной (дифференциальной) и мостовой магнитными цепями, по числу обмоток управления — одно и многообмоточные, по способу настройки контактов (числу устойчивых положений якоря) — двух- и трехпозиционные.

Поляризованные реле могут быть использованы также в качестве вибропреобразователей, но наибольшее распространение они получили в маломощной автоматике, особенно в следящих системах при управлении реверсивными двигателями.

К числу достоинств поляризованных реле относятся:

высокая чувствительность, которая характеризуется малой мощностью срабатывания и составляет 10^-5 Вт;
большой коэффициент управления;
малое время срабатывания (единицы миллисекунд).

Недостатки по сравнению с нейтральными электромагнитными реле следующие:

В поляризованных реле используют дифференциальные и мостовые схемы магнитных цепей, которые имеют много разновидностей (название цепей определяется типом электрической схемы замещения электромагнитной системы). На рис. 6.5 изображено поляризованное реле с дифференциальной схемой магнитной цепи.

Рисунок 6.5. Поляризованное реле с дифференциальной схемой магнитной цепи: 1,1’ — намагничивающие катушки; 2- ярмо; 3- постоянный магнит;

4- якорь; 5,5^’— контакты.

На якорь реле действует два независимых друг от друга потока: поток Ф_0(п), создаваемый постоянным магнитом 3 и не зависящий от рабочего состояния схемы, в которую включено реле, и рабочий (управляющий) поток Ф_э(р), создаваемый намагничивающими катушками 1 и 1’ и зависящий от тока, протекающего по их обмоткам.

Электромагнитное усилие, действующее на якорь 4, зависит, таким образом, от суммарного действия потоков Ф_э(р) и Ф_0(п). Изменение направления электромагнитного усилия при изменении полярности тока в рабочей обмотке происходит вследствие того, что изменяется направление рабочего потока относительно поляризующего.

Поляризующий поток Ф_0(п) проходит по якорю и разветвляется на две части — Ф₀₁ и Ф₀₂ в соответствии с проводимостями воздушных зазоров слева δ_Л и справа δ_пр от якоря.

В зависимости от полярности управляющего сигнала рабочий поток Ф_э(р) вычитается из потока Ф₀₁ в зазоре слева от якоря и прибавляется к потоку Ф₀₂ справа от якоря (как показано на рис. 6.5), или наоборот. В случае, показанном на рисунке, якорь перекинется из левого положения в правое. При выключении сигнала якорь будет находиться в том положении, которое он занимал до выключения сигнала. Таким образом, результирующее электромагнитное усилие, действующее на якорь, будет направлено в строну того зазора, где магнитные потоки суммируются.

Поляризованные реле находят широкое применение в схемах автоматики благодаря своим характерным особенностям. Наличие нескольких обмоток позволяет использовать их в качестве логических элементов, небольшая мощность срабатывания — в качестве элементов контроля небольших электрических сигналов, малое время срабатывания и чувствительность к полярности входных сигналов — в качестве амплитудных модуляторов и демодуляторов.

Благодаря высокой чувствительности поляризованные реле часто используют в маломощных цепях переменного тока с включением через выпрямитель.

Электромагнитное реле, что это такое, какой принцип действия?

Благодаря открытию электромагнетизма в 18 веке, совсем скоро появилось электромагнитное реле, без которого сегодня не обходится практически не один автоматический электроприбор.

Устройство прочно закрепилось в нашей жизни и нашло применение во многих сферах электротехники, свое широкое примените оно нашло в системах автоматики, различных электроприборах, в защитных системах и во многих других полезных вещах.

Содержание:

1 Что такое электромагнитное реле
- 1.1 Конструкция и устройство
- 1.2 Принцип работы
- 1.3 Виды реле
2 Плюсы и минусы
- 2.1 Плюсы
- 2.2 Минусы
3 Реле постоянного и переменного тока, чем они отличаются
- 3.1 Реле постоянного тока
- 3.2 Реле переменного тока
4 Где используется и как выбрать электромагнитное реле
5 Как расшифровывается vdc, vac и что означают значения на корпусе реле
- 5. 1 Схемы подключения
6 Как обозначается реле на принципиальной схеме
7 Что такое реле времени, для чего нужно и где используется
8 Как проверить реле на работоспособность
9 Ведущие производители
10 Где можно купить реле
11 Как это работает. Видео
12 Видео: как проверить на работоспособность?
13 Как восстановить?
14 Заключение

Что такое электромагнитное реле

Это электромеханическое коммутационное устройство, основанное на принципе электромагнитной силы. При подаче электричества, внутри него образуется магнитное поле, благодаря которому, с помощью специального механизма происходит замыкание или размыкание коммутируемой электрической цепи.

Проще говоря, это устройство для управления другой электрической цепью, выполняющее управление через замыкание и размыкание контактов. Бывают реле постоянного и переменного тока, постоянного тока подразделяются на поляризованные и нейтральные, каждое из них предназначено для своих целей. Более подробно обо всем далее.

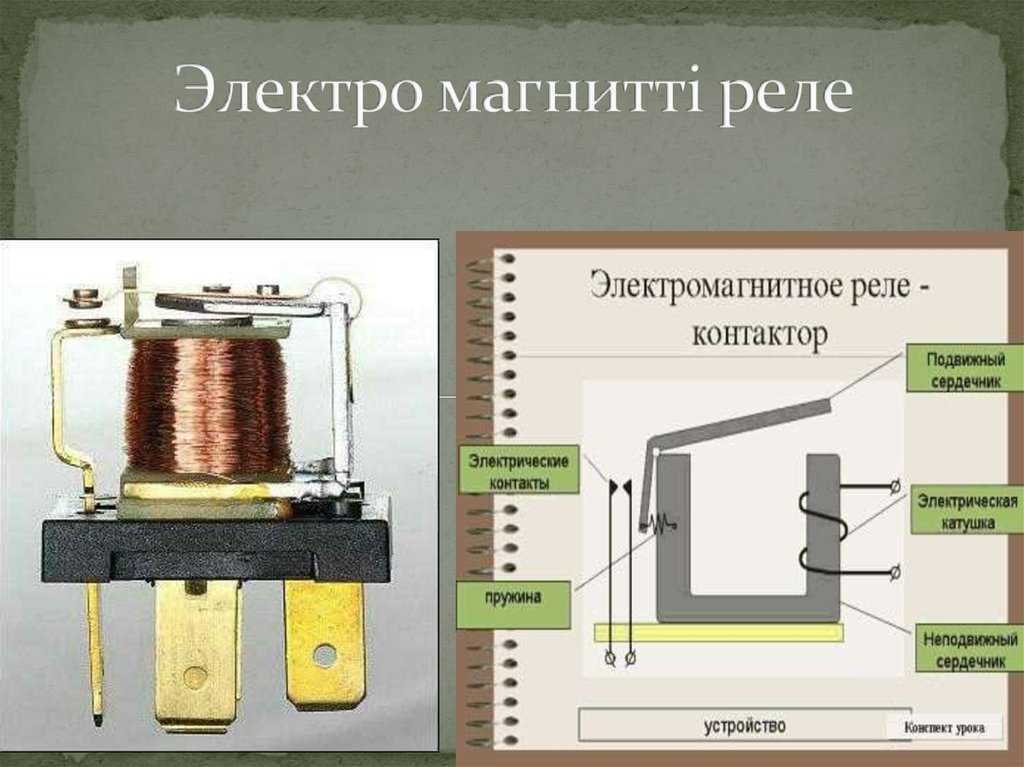

Конструкция и устройство

Конструкция состоит из трех главных частей, основным элементом которой является электромагнитная медная катушка с закрепленным внутри ферритовым сердечником (соленоидом), выполняющая роль электромагнита, закрепленная на

неподвижной площадке – ярмо.

Вторая часть называется якорь, являющая металлической пластиной с контактной площадкой на конце, в разомкнутом положении удерживающейся пружиной. Контактная часть реле является исполнительным изолированным органом, при перемещении которого контакты замыкаются или размыкаются.

Бывают однопарные, двуполярные, многопарные, исходно замкнутые (NC) или разомкнутые (NO).

Три основные элемента:

Первичный или воспринимающий элемент (катушка с сердечником) – воспринимает электричество и преобразует его в магнитное поле.

Промежуточный, подвижный элемент (якорь) – в результате появления магнитного поля возникает ЭДС, изменяющая положение якоря или механического привода механизма, который служит для замыкания контактов.
Исполнительный орган (нормально замкнутый контакт или разомкнутый) – воздействует на другую электрическую схему включая или отключая ее.

Принцип работы

При подаче напряжения на обмотку катушки создается ЭДС, сила магнитного поля притягивает якорь с исходного положения, преодолевая усилие пружины, удерживающей якорь, тем самым замыкая контакт управляющей цепи.

В зависимости от конструкции реле, якорь замыкает или размыкает эклектическую цепь. После прекращения подачи электричества магнитное поле исчезает и якорь возвращается в свое обратное положение обратным сжатием пружины.

Сама катушка соленоид, в зависимости от количества витков проволоки, может срабатывать на разную силу тока, маркировка обычно указана на корпусе.

Примечание. УЗО представляет из себя обычное размыкающееся реле.

Виды реле

Помимо электромагнитных устройств, сегодня существует большое количество видов реле различного назначения и отличного принципа действия, использующихся для управления системами защиты от перепадов напряжения в бесперебойных системах защиты, автоматических приборах, интегральных электросхемах.

К таким типам относятся:

Электронные, в качестве ключа используется резистор, не щелкает при переключении
Электротепловые
Герконовые
Времени
Приорита
Твердотельные – отсутствует соленоид, роль якоря выполняет мощный симистор или тиристор
Индукционные
Световые (совместно с датчиком света)

Также их следует различать по виду входящего сигнала, в зависимости от конструкции включение и выключение может происходить под воздействием:

Напряжения
Частоты электрической цепи
Изменения мощности
Света
Температуры
Давления
Звука
Давления газа

Плюсы и минусы

Как и у любого элемента, у реле есть свои преимущества и недостатки, тем не менее несмотря на минусы, в некоторых случаях без применения эти устройств просто не обойтись.

Плюсы

Простая конструкция
Легко ремонтируется, всегда можно разобрать чтобы подчистить контакты, заменить отдельные элементы
Низкое сопротивление на контактах

Минусы

Ограниченный ресурс, так как используются механические элементы
Контакты иногда обгорают
Низкая скорость при срабатывании в отличие от полупроводниковых элементов, механическое устройство в сто раз медленнее электронного, но при этом скорость срабатывания все равно достаточно велика
Возможно дребезжание контактов при недостаточном напряжении на катушке
Щелчки при переключении

Реле постоянного и переменного тока, чем они отличаются

Существуют реле, способные получать входящий сигнал не только от постоянного тока, но и от переменного. Такое решение позволяет применить его практически во всех видах электросети, не только 5 – 12 вольт, например, в автомобиле, но и в энергетических установках от 220В, 380В, рассчитанных на сотни ампер переменного тока и даже выше.

Реле постоянного тока

Реле работает стандартным способом. Подаваемый ток создает электромагнитное поле внутри соленоида, смещает якорь, тем самым размыкает или замыкает цепь.

Подразделяются на поляризованные и нейтральные. Отличаются они тем, что поляризованные срабатывают в однополярной сети. Нейтральные срабатывают независимо от направления полярности.

Реле переменного тока

Реле данного вида используются в сети переменного тока от 220в и работают немного иначе от постоянного. В сердечнике соленоида есть небольшая прорезь, разделяющая его на две части, одна из которых экранирована. При возникновении магнитного потока, одна его часть проходит через экранированную часть якоря, другая часть проходит на прямую.

Благодаря такому решению один из разделенных магнитных потоков в сердечнике немного отстаёт по фазе от другого, в результате чего не возникает перехода через ноль и дребезжание контакта, соответственно, притягивающее усилие сердечника постоянно и достаточное, чтобы удержать притянутый якорь, в этом и есть основное отличие.

Важно! Независимо от вида элемента, на управляемой цепи может коммутироваться постоянный и переменный ток. Все характеристики обычно указываются на корпусе.

Где используется и как выбрать электромагнитное реле

Сложно в это поверить, но самое простое реле стало причиной быстрого развития компьютеров и компьютерной техники и вот почему: в нем бывает два состояния вкл/выкл, а именно эти два состояния схожи с двоичным кодом транзисторов процессора.

Также это простое устройство нашло широкое применение в промышленности, в транспорте, в бытовом оборудовании, энергетики, космонавтике, медицине и.т.д. С ним мы сталкиваемся ежедневно, но не замечаем этого. Например, в ИБП или стабилизаторе напряжения, мгновенно реагирующим на перепады напряжения.

Справочник по слаботочным электрическим реле 3-е издание – скачать

Как расшифровывается vdc, vac и что означают значения на корпусе реле

Как мы выяснили ранее, реле — это специальное исполнительное устройство коммутирующее различные направления электрической цепи. Обозначение VDC на корпусе означает максимальную нагрузку: DC –постоянный ток, V– вольтаж (12V). VAC на корпусе означает V-вольты, AC – переменный ток. Например 12А/35VAC.

Основными параметрами реле являются: напряжение питания соленоида, максимально допустимый ток и напряжение через контакты, эти параметры указаны на корпусе.

Более подробнее об электромеханических реле, высокочастотных, для авто и других можете ознакомиться в нашем каталоге – ссылка на каталог

Схемы подключения

Схем подключения реле, как и самих его видов, большое количество. Для общего понимания представляем самые популярные схемы использования в различных устройствах. Задавайте ваши вопросы в комментариях, благодаря вам мы постараемся расширить этот список более подробно.

Рисунок 1 – общая схема подключения

Рисунок 2 – схема подключения реле поворотника в авто

На рисунке 3 показана схема подключения реле ардуино

Как обозначается реле на принципиальной схеме

Электромагнитное реле по сути является электромагнитом с замком и несколькими группами контактов. Соленоид изображается в форме прямоугольника с линиями выводов. Якорь показывается перпендикулярной прерывистой прямой к выводам от узкой стороны прямоугольника.

Контактная группа изображается в форме ключей из прямых линий. Внутри прямоугольника могут быть изображены буквенные или численные значения.

Что такое реле времени, для чего нужно и где используется

Это устройство, предназначенное для включения и выключения электрической цепи в автоматическом режиме, через определенный интервал времени, используется в электротехнике и чаще в быту. По принципу работы разделяются на следующие виды:

Электромагнитные
Пневматические
С часовым механизмом
Моторные
Электронные

В электротехнике также существуют интервальные реле, они используются для создания интервального включения цепи с определенной выдержкой по времени после заданного сигнала, когда необходимо выполнить включение с интервалом после включения или выключения.

Бытовые приборы бывают механические и электронные. Сегодня на рынке чаще можно встретить электронные устройства с большим набором функций. Конструкция представляет из себя простую схему с магнитной катушкой и контактной группой, основным отличием от других устройств, является встроенная интегральная схема, управляющая питанием катушки.

В механических приборах интегральную схему заменяет специальный механизм, напоминающий вращающийся диск. За счет вращения диска и перемещения на нем специальных рисок происходит включение или отключение цепи в определенное время.

Реле времени невероятно полезное устройство, нашедшее свое применение во многих сферах жизни, активно применяется для управления питанием электрических приборов от 220В, управлением духовых шкафов, теплых полов, стиральных машин, отопления и систем кондиционирования.

Например, когда необходимо включить электропитание водяного насоса на даче для набора воды без вашего участия и вовремя отключить, чтобы уберечь его от сухого хода. Или полностью обесточить электросеть в определённые часы с целью сбережения электроэнергии.

Как проверить реле на работоспособность

Проверить на работоспособность достаточно просто, для этого нужно посмотреть на корпусе какое номинальное напряжение для этой модели. Если это 12В, достаточно подключить блок питания к контактам, если при срабатывании появляются характерные щелчки, это свидетельствует об исправном состоянии.

Если щелчков нет, возможно неверно соблюдена полярность или недостаточное напряжение. В замкнутом – неисправном реле щелчков не происходит, в таком случае его можно попробовать восстановить, см. видео ниже.

Ведущие производители

Из самых знаменитых стоит выделить несколько компаний производителей, лидеров отрасли. Российская компания АО НПК «Северная заря». Из зарубежных American Zettler (США), Cosmo (Китай), Finder (Германия).

Где можно купить реле

Еще 20 лет назад найти реле было довольно сложно, ее можно было купить как правило на радио рынках или снять с вышедших из строя приборов. Сегодня его можно приобрести практически в любом магазине радио деталей у дома или заказать в интернете по очень доступной цене даже с доставкой на дом.

Как это работает.

Видео

Видео: как проверить на работоспособность?

Как восстановить?

Заключение

Как видите, реле это уникальное и очень простое электромеханическое устройство, применяемое практически во всех сферах жизни, полезность которого трудно переоценить, способное работать даже в космосе. Легко ремонтируется в случае поломки, способно защитить электросеть от опасной ситуации и сберечь время. Спасибо, что прочитали нашу статью, подписывайтесь на нашу группу в контакте, оставляйте комментарии или задавайте вопросы в форме вопрос – ответ, смотрите интересные статьи ниже.

Читать далее – Реле напряжения для квартиры

виды устройства и принцип работы прибора переменного тока, выбор

Реле — прибор, работающий в автоматическом режиме. Это устройство используется для управления различными механизмами и электросхемами. Кроме этого, с его помощью можно обеспечить защиту сетей от высоких нагрузок. С развитием техники было создано довольно много видов этих приборов. Сегодня в продаже можно найти не только классические электромагнитные реле 220 В, но и электронные приборы.

Основные разновидности
Устройство прибора
- Принцип работы и назначение
- Область применения
Особенности выбора

Основные разновидности

Эти приборы классифицируются по нескольким параметрам. Одним из них является способ включения — шунтовое и сериесное. Также их часто называют обмоткой напряжения и тока соответственно.

Второй вид классификации — по материалу сердечника:

Нейтральные.
Поляризационные.

Устройства первого типа способны работать при любом направлении электротока, проходящего через них. Третий важный параметр классификации контакторов — вид управляющего сигнала.

Принято выделять несколько типов приборов:

Электромагнитное реле 220 В имеет в составе конструкции магнит, с помощью которого и происходит переключение контактов.
Твердотельные — схема управления собрана на тиристорах.
Термореле — основным элементом конструкции является термостат.
Оптические устройства — для управления используется световой поток.

Также приборы могут отличаться количеством обмоток. Чаще всего в электротехнике используются устройства с одной или двумя катушками. Встречаются контакторы и с тремя обмотками, но происходит это довольно редко.

Устройство прибора

Практически все устройства имеют похожую конструкцию, хотя есть и исключения. Например, в герковых контакторах все элементы соединяются электродами.

Реле состоят из следующих деталей:

Корпуса.
Якоря.
Катушки.
Контактов (подвижных либо закрепленных).

Все эти элементы монтируются в корпусе. Якорь крепится к основанию с помощью пружины и может поворачиваться, воздействуя на контакты. Если в цепи есть ток, то он проходит через обмотку катушки, и в сердечнике возникает электромагнитное поле. Именно благодаря этому притягивается якорь, замыкая контакты. Как только электрический ток исчезает, реле возвращается в первоначальное состояние.

Принцип работы и назначение

Возможны ситуации, в которых электроприборы и сети не могут нормально функционировать без использования реле переменного тока 220 В. Чаще это связано с необходимостью управления разнонаправленными контактами. Например, к электросхеме подсоединен датчик движения и два проводника. Тогда один исполнительный механизм должен взаимодействовать с сенсором, а второй подавать электроэнергию на лампу.

В результате наблюдается следующее:

Ток поступает на первое реле промежуточное 220 В, замыкающее контакты следующего.
Второй прибор имеет более высокие характеристики и предназначен для работы с большими электротоками.

Если в электросети протекает ток большой силы, то для обеспечения ее безопасности одного устройства мало и без второго контактора не обойтись.

Область применения

Промежуточные реле в качестве вспомогательных устройств могут выполнять разнообразные функции. В результате эти приборы получили широкое распространение в электротехнике. Без малогабаритного прибора не обойтись в следующих ситуациях:

Необходимо включить одну электроцепь, одновременно отключив вторую.
Для снижения токовой нагрузки.

Реле на 220 В переменного тока малогабаритное активно используется в ситуациях, когда главный коммутатор не справляется со своей работой, например, ему приходится обслуживать большое количество цепей. Промежуточное реле можно считать коммуникатором, предназначенным для контроля электрических нагрузок в цепях. Сегодня сложно найти такую область техники, в которой реле не используются.

Особенности выбора

В зависимости от типа прибора принцип его работы может отличаться. При выборе устройства необходимо ориентироваться на показатели входной и выходной сети. Среди основных характеристик реле можно отметить:

Мощность срабатывания — минимальный показатель, которому должен соответствовать принимающий прибор, чтобы коммуникатор мог сработать.
Управляемая мощность — максимальное значение, при котором реле справляется с поставленной задачей.
Время срабатывания — период, в течение которого устройство начинает работать после появления электротока на входных клеммах.

Классические электромагнитные устройства продолжают активно использоваться и сейчас. Если для корректной работы схемы требуется высокое быстродействие, то предпочтение стоит отдавать поляризационным приборам. Если же требуется частое переключение контактов, то лучшим выбором станет герконовое устройство контактор. Монтаж контакторов не отличается высокой сложностью. Чаще всего для их установки используется DID-рейка. Устройство может монтироваться не только в горизонтальном, но и вертикальном положении.

Разновидности и технические параметры реле тока

Виды реле тока и их устройство

Существует несколько видов реле тока, принцип действия которых отличается. Рассмотрим особенности каждого вида:

Первичные обычно являются частью выключателя. Используются в электросетях с напряжением до 1000 В.
Вторичные подключаются через трансформатор, который, в свою очередь, подключен к питанию. Трансформатор снижает ток до значения, которое подходит для функционирования реле и делает устройство универсальным и компактным. Вторичные токовые реле также имеют разделение на подвиды. Устройство каждого из них отличается. Рассмотрим часто встречающиеся виды:

Электромагнитные. Такие устройства наиболее распространенные. В основе их работы лежит принцип электромагнита. Конструкция состоит из сердечника с медной обмоткой, который притягивает якорь с присоединенными контактами. Если питание отключено, то пружина удерживает якорь на некотором расстоянии от сердечника. При подаче напряжения, магнитная сила сердечника притягивает якорь, тем самым переключая подключенные к нему контакты. Разновидностью электромагнитных реле являются поляризованные реле, которые имеют два сердечника с обмотками и один постоянный магнит. Срабатывание происходит в зависимости от того, какой полярности пришел входной сигнал. Существуют электромагнитные реле переменного и постоянного тока.
Индукционные. Взаимодействие тока индуцированного в проводнике, а также переменного магнитного потока лежит в основе их работы. Элементы подбираются так, что при установленной частоте потока совпадают и угол отклонения равен нулю. При изменении частоты будет происходить смещение подвижного элемента, который и будет замыкать или размыкать контакты. Выделяют три типа индукционных устройств: с рамкой, с диском, со стаканом. Используются на переменном токе как защита от электротоков перегрузки.
Дифференциальные. Такие устройства сравнивают силу тока до потребителя (силового трансформатора) и после него. В штатной ситуации оба показателя практически одинаковы, если же возникает короткое замыкание или утечка, то показатели изменяются и равенство нарушается. Происходит срабатывание и отключение от сети. Они часто используются для защиты человека от удара электротоком при контакте с корпусом неисправного устройства.
На интегральных микросхемах. Они работают на полупроводниках (симисторы, тиристоры и пр.). Входящий сигнал проверяется на соответствие установленным показателям. В случае отклонения, устройство разрывает цепь.
Тепловые. Такие устройства имеют биметаллическую пластину, которая при прохождении электротока нагревается и изгибается, замыкая или размыкая контакты. Чем больше электроток, тем быстрее она разогревается.

Реле тока: основные характеристики

Для работы реле необходимо, чтобы его параметры соответствовали поставленным задачам. Это устройство подбирается по следующим характеристикам:

Сила тока (А) – каждое устройство рассчитано на определенный уровень электротока.
Напряжение (В) – диапазон напряжения, в котором происходит нормальная работа устройства.
Мощность срабатывания (Вт) – минимальная мощность подаваемого электротока для нормальной работы.
Мощность управления (Вт) – максимальная мощность электротока, при которой реле может выполнять свои функции.
Точность измерения силы тока (А) – от этого зависит погрешность при срабатывании.
Время срабатывания (секунды) – это разница во времени от момента события до момента срабатывания прибора.
Возможность регулировки срабатывания по времени (секунды) – возможность выставить задержку на включение/отключение устройства при критических нагрузках.
Условия эксплуатации – нужно учитывать в каких условиях устройство будет использоваться: вибрация, повышенная влажность, запыленность и пр.

Это перечень только основных характеристик, на которые следует обращать внимание при выборе токового реле. В зависимости от поставленных задач, этот список может расширяться или же сокращаться.

Особенности реле контроля тока RBUZ I от компании DS Electronics

Компания DS Electronics выпускает однофазное реле контроля тока RBUZ I с силой тока в диапазоне от 25 А до 63 А. Они обеспечивают защиту электрических устройств от токовых перегрузок благодаря отключению нагрузки. Предназначается для установки в электрощит на DIN-рейку шириной 35 мм.

Использование реле позволяет оптимизировать работу устройств, которые содержат двигатели. Хорошо подходит для контроля и защиты насосного оборудования и ограничения потребления в ветхих электросетях.

Благодаря функции регулировки задержки на отключение до 240 с, можно не прекращать работу при некоторых перегрузках допустимое время. Если по истечению указанного времени не произойдет нормализация силы тока, то прибор отключит потребителей от питания. Задержка включения позволяет избежать повторных предельных нагрузок и защитить двигатель компрессорного оборудования.

Для определения силы тока в реле RBUZ I используется алгоритм True RMS, который позволяет наиболее точно произвести измерения. Также есть возможность корректировки значений в соответствии с внешними измерительными приборами.

Устройство имеет функцию запоминания значений тока при срабатывании, которые хранятся в его памяти. Также RBUZ I имеет возможность задействовать дополнительные пределы тока.

Для обеспечения пожарной безопасности RBUZ I выпускается в корпусе из негорючего поликарбоната и дополнительно снабжен защитным механизмом, который отключит прибор в случае перегрева.

Заключение

Выбирая реле тока, сопоставляйте его параметры с теми задачами, которые нужно будет выполнить. Убедитесь, что его мощность, а также максимальный ток соответствуют всем подключенным приборам. Лучше взять с запасом около 10-15% . Это позволит не менять реле, если добавится новый потребитель, а также продлит срок службы устройства, т.к. оно не будет работать на пределе.

Правильно подобранное и установленное реле тока обеспечит оптимальную и безопасную работу оборудования долгие годы. Компания DS Electronics предоставляет 5 лет гарантии на реле RBUZ I.

Оцените новость:

Аварийное реле переменного тока

Полезная модель относится к железнодорожной автоматике и телемеханике и может применяться в имеющих несколько вводов системах электропитания различных объектов, где требуется повышенная надежность переключения с основного источника на резервный в том случае, если на основном источнике напряжение уменьшилось ниже заданного уровня.

Задача полезной модели — повысить надежность аварийного реле переменного тока.

Поставленная задача решается тем, что в аварийном реле переменного тока, содержащем первое и второе электромагнитное реле, два переменных резистора и постоянный резистор, первый и второй диоды, причем катод второго диода подключен к аноду первого диода и к первому выходу источника питания переменного тока, анод второго диода соединен через последовательно включенные постоянный резистор, замыкающий контакт первого электромагнитного реле и обмотку второго электромагнитного реле с вторым выходом источника питания переменного тока, а катод первого диода соединен через последовательно соединенные первый и второй переменные резисторы и обмотку первого электромагнитного реле с вторым выходом источника питания переменного тока, при этом второй переменный резистор шунтирован размыкающим контактом второго электромагнитного реле, замыкающий контакт первого электромагнитного реле дополнен размыкающим контактом, которые вместе образуют контактный тройник с тыловым, общим и фронтовым контактами, при этом общий контакт тройника соединен с обмоткой второго электромагнитного реле, фронтовой контакт тройника подключен к выводу постоянного резистора, параллельно замыкающему контакту первого электромагнитного реле подключен замыкающий контакт второго электромагнитного реле, а тыловой контакт тройника соединен с вторым выводом источника питания переменного тока.

Известно аварийное реле переменного тока первого поколения, используемое в железнодорожной автоматике и телемеханике с целью контроля уровня питающего напряжения и переключения нагрузки с основного источника на резервный в том случае, если на основном источнике напряжение уменьшилось ниже заданного уровня (Сороко В.И., Милюков В.А. Аппаратура железнодорожной автоматики и телемеханики: Справочник; в 2 кн. Кн.1. — 3-е изд. — М.: НПФ «Планета», 2000. — с.368-377). Это устройство содержат диодный выпрямитель и реле постоянного тока в качестве контрольно-переключающего элемента. Основным недостатком аварийного реле переменного тока первого поколения является низкий нерегулируемый уровень напряжения выключения. Так, для реле типа АШ2-220, рассчитанного на питающее напряжение 220 В, напряжение включения составляет 180 В, а напряжение выключения — 75 В; для реле типа АПШ-220 в малогабаритном исполнении напряжение включения — 150 В, напряжение выключения — 40 В (Сороко В.И., Милюков В.А. Аппаратура железнодорожной автоматики и телемеханики: Справочник; в 2 кн. Кн.1. — 3-е изд. — М.: НПФ «Планета», 2000. — с.375). Столь низкие напряжения выключения аварийных реле переменного тока приводят к тому, что при понижении по различным причинам питающего напряжения на основном источнике до уровня, незначительно превышающего напряжение выключения реле упомянутых выше типов, последние не переключают системы железнодорожной автоматики и телемеханики на резервный источник. Однако системы железнодорожной автоматики и телемеханики

перестают функционировать при столь низком уровне питания (около 75 В при реле АШ2-220 и около 40 В при реле АПШ-220). На практике такие случаи служили причиной крупных аварий.

Известно аварийное реле переменного тока второго поколения. Это реле содержат диодный выпрямитель и реле постоянного тока в качестве контрольно-переключающего элемента с пороговым элементом в виде стабилитрона, который позволил поднять порог выключения устройства и увеличить коэффициент возврата, определяемый отношением напряжения выключения реле к напряжению его включения (Сороко В.И., Милюков В.А. Аппаратура железнодорожной автоматики и телемеханики: Справочник; в 2 кн. Кн.1. — 3-е изд. — М.: НПФ «Планета», 2000. — с.375). Например, аварийное реле переменного тока типа АСШ2-220 имеет напряжение включения 190 В, а напряжение выключения 133 В. Хотя и этот порог выключения реле нельзя признать удовлетворительным (часть систем железнодорожной автоматики и телемеханики при напряжении около 133 В прекращает функционировать), все же число опасных случаев на железных дорогах уменьшилось.

Однако в аварийном реле переменного тока второго поколения со стабилитроном в качестве задающего порог элемента, обеспечившим более высокий коэффициент возврата, содержится опасный отказ, который на практике обнаружил себя при аварии на одном из железнодорожных переездов. Причина оказалась в том, что при пробое стабилитрона порог выключения реле и, следовательно, коэффициент возврата, резко понизился (например, в приведенном случае он оказался равным 32 В), и, как следствие, переезд остался открытым для движения автотранспорта при наличии поезда на участке приближения к переезду, что привело к столкновению поезда с проезжавшим через переезд автомобилем.

Наиболее близким техническим решением к заявляемому является аварийное реле переменного тока (RU №50716, Н 01 Н 47/00, 2004). Оно содержит два электромагнитных реле постоянного тока, обмотки которых подключены к источнику переменного тока через инверсно направленные по отношению

друг другу диоды, причем в цепи обмотки первого электромагнитного реле включены два переменных резистора, один из которых шунтирован нормально замкнутым контактом второго электромагнитного реле, а в цепи обмотки второго электромагнитного реле включены постоянный резистор и нормально разомкнутый контакт первого электромагнитного реле. Это аварийное реле переменного тока не имеет опасного отказа и, следовательно, относится к группе приборов первого класса надежности, а также обладает высоким коэффициентом возврата, причем напряжение включения и выключения может плавно регулироваться с помощью переменных резисторов. Однако, как показали тщательные экспериментальные исследования, в случае понижения напряжения на источнике питания переменного тока до стационарного состояния, равного напряжению выключения первого электромагнитного реле, на время этого стационарного состояния образуется пульс-пара из первого и второго электромагнитных реле, и они начинают работать в режиме импульсного генератора. Причина в том, что при напряжении на обмотке электромагнитного реле, равному напряжению его выключения, тяговое усилие протекающего через обмотку тока существенно уменьшает силу гравитационного возврата якоря с помощью противовеса. В результате время возврата якоря первого электромагнитного реле в исходное положение сильно увеличивается, в то время как второе электромагнитное реле, отключаемое полностью нормально разомкнутым контактом первого электромагнитного реле, замыкает свой тыловой контакт во много раз быстрее. Это значит, что при относительно малом воздушном зазоре между якорем и сердечником первого электромагнитного реле шунтирование резистора в его цепи заставляет якорь притянуться к сердечнику, замкнуть нормально разомкнутый контакт в цепи второго электромагнитного реле, которое при этом включается. Далее начинается новый цикл в работе образовавшейся пульс-пары.

Хотя в практике вероятность такого события невелика, в случае его возникновения существенно ухудшается качество электроэнергии для потребителей, возможно появление многократно повторяющихся коммутационных

перенапряжений, являющихся причиной повреждений элементов нагрузки у потребителей. Следовательно, наличие такого режима снижает надежность функционирования аварийного реле переменного тока.

Задача полезной модели — повысить надежность аварийного реле переменного тока.

На чертеже представлена схема аварийного реле переменного тока.

Аварийное реле переменного тока 1 содержит первое 2 и второе 3 электромагнитные реле, два переменных резистора 4 и 5 и постоянный резистор 6, первый 7 и второй 8 диоды, причем катод второго диода 8 подключен к аноду первого диода 7 и к первому выходу источника питания переменного

тока 9. Анод второго диода 8 соединен через последовательно включенные постоянный резистор 6, замыкающий контакт 10 первого электромагнитного реле 2 и обмотку второго электромагнитного реле 3 с вторым выходом источника питания переменного тока 9. Катод первого диода 7 соединен через последовательно включенные первый 4 и второй 5 переменные резисторы и обмотку первого электромагнитного реле 2 с вторым выходом источника питания переменного тока 9, при этом второй переменный резистор 5 шунтирован размыкающим контактом 11 второго электромагнитного реле 3. Замыкающий контакт 10 первого электромагнитного реле 2 дополнен размыкающим контактом, которые вместе образуют контактный тройник с тыловым 12, общим 13 и фронтовым 14 контактами, при этом общий контакт 13 тройника соединен с обмоткой второго электромагнитного реле 3, фронтовой контакт 14 тройника подключен к выводу постоянного резистора 6, параллельно замыкающему контакту 10 первого электромагнитного реле 2 подключен замыкающий контакт 15 второго электромагнитного реле 3, а тыловой контакт 12 тройника соединен со вторым выводом источника питания 9.

Работа реле осуществляется следующим образом.

При появлении напряжения в источнике питания переменного тока 9 переменный ток поступает к диоду 7, с выхода которого через переменный резистор 4 выпрямленное напряжение подается на обмотку первого электромагнитного реле 2 через размыкающий контакт 11 второго электромагнитного реле 3. Если уровень напряжения источника питания 9 превышает настроенный переменным резистором 4 уровень включения первого электромагнитного реле 2, последнее срабатывает и замыкающим контактом 10 подключает питание к обмотке второго электромагнитного реле 3, которое является выходным элементом в схеме аварийного реле переменного тока 1.

При возникновении случая понижения напряжения на источнике питания переменного тока до стационарного состояния, равного напряжению выключения первого электромагнитного реле 2, это реле с произвольным временем выключается. При этом второе электромагнитное реле 3 выключится

лишь в тогда, когда замкнется тыловой контакт 12, шунтирует обмотку второго электромагнитного реле 3. Такое решение предотвращает образование пульс-пары из первого 2 и второго 3 электромагнитных реле.

Любой отказ в предлагаемой схеме аварийного реле переменного тока переводит ее в защитное состояние, исключающее изменение коэффициента возврата реле.

Работоспособность заявляемого устройства для контроля напряжения и защищенность его от опасных отказов проверены экспериментально.

Аварийное реле переменного тока, содержащее первое и второе электромагнитное реле, два переменных резистора и постоянный резистор, первый и второй диоды, причем катод второго диода подключен к аноду первого диода и к первому выходу источника питания переменного тока, анод второго диода соединен через последовательно включенные постоянный резистор, замыкающий контакт первого электромагнитного реле и обмотку второго электромагнитного реле с вторым выходом источника питания переменного тока, а катод первого диода соединен через последовательно соединенные первый и второй переменные резисторы и обмотку первого электромагнитного реле с вторым выходом источника питания переменного тока, при этом второй переменный резистор шунтирован размыкающим контактом второго электромагнитного реле, отличающееся тем, что замыкающий контакт первого электромагнитного реле дополнен размыкающим контактом, которые вместе образуют контактный тройник с тыловым, общим и фронтовым контактами, при этом общий контакт тройника соединен с обмоткой второго электромагнитного реле, фронтовой контакт тройника подключен к выводу постоянного резистора, параллельно замыкающему контакту первого электромагнитного реле подключен замыкающий контакт второго электромагнитного реле, а тыловой контакт тройника соединен с вторым выводом источника питания переменного тока.

Электромагнитные реле переменного тока

Археология
Архитектура
Астрономия
Аудит
Биология
Ботаника
Бухгалтерский учёт
Войное дело
Генетика
География
Геология
Дизайн
Искусство
История
Кино
Кулинария
Культура
Литература
Математика
Медицина
Металлургия
Мифология
Музыка
Психология
Религия
Спорт
Строительство
Техника
Транспорт
Туризм
Усадьба
Физика
Фотография
Химия
Экология
Электричество
Электроника
Энергетика

⇐ ПредыдущаяСтр 58 из 79Следующая ⇒

В предыдущих параграфах рассматривалась работа реле при питании от сети постоянного тока. При подаче в обмотку реле переменного тока якорь также будет притягиваться к сердечнику. Это объясняется тем, что, согласно уравнению (12), электромагнитное тяговое усилие пропорционально квадрату МДС, а значит, и квадрату тока в обмотке. Поэтому, хотя переменный ток периодически меняет свое направление, знак тягового усилия не будет зависеть от направления тока. Таким образом, всегда будет действовать именно сила притяжения, а не сила отталкивания. Переменный ток, протекая по обмотке реле, создает в рабочем зазоре переменный магнитный поток

(25)

Подставляя (25) в уравнение (13), получим

(26)

где

(27)

На рис. 14 показаны графики изменения тока t от времени в обмотке реле и электромагнитного тягового усилия . Якорь притягивается к сердечнику под действием среднего значения электромагнитного усилия, т. е. его постоянной составляющей , показанной на рис. 14 прямой линией. Величина определяется из уравнения (26), если заменить на :

(28) где

, (29)

а переменная составляющая изменяется с двойной частотой.

Из уравнения (29) видно, что при одинаковых конструктивных размерах реле и равных значениях максимальной магнитной индукции среднее значение электромагнитного усилия реле переменного тока вдвое меньше, чем реле постоянного тока. Дважды за период электромагнитное усилие обращается в нуль. Следовательно, якорь реле может вибрировать, периодически оттягиваясь от сердечника возвратной пружиной. Конечно, из-за массы якоря сила инерции не позволяет ему совершать колебательные движения. Периодическое изменение силы тяги появляется именно как дрожание якоря, сопровождаемое характерным гудением на частоте 100 Гц (при питании от сети промышленной частоты 50 Гц). В реле переменного тока для устранения вибрации якоря применяются специальные конструктивные меры. Следует также отметить, что наличие переменного потока в магнитопроводе реле приводит к появлению вихревых токов в стали. Эти токи нагревают сердечник, ярмо и якорь реле, на что бесполезно расходуется энергия. Для уменьшения вихревых токов и потерь энергии магнитопровод набирается из отдельных тонких (толщиной 0,5 или 0,35 мм) листов электротехнической стали, которые изолируют друг от друга, что увеличивает сопротивление на пути вихревых токов, уменьшает сечение стали на этом пути.

Рис. 14. Графики изменения тока и тягового усилия реле переменного тока

Реле постоянного тока получили большее распространение, чем реле переменного тока. Главное их преимущество — меньшие габариты и большая чувствительность. При наличии сети переменного тока можно включать реле постоянного тока через выпрямительные устройства.

Реле переменного тока имеет еще одну важную особенность по сравнению с реле постоянного тока. При питании обмотки реле от сети переменного тока сопротивление этой обмотки имеет как активную составляющую R, так и индуктивную составляющую , определяемую индуктивностью обмотки L. При подключении обмотки реле к постоянному напряжению ток не зависит от перемещения якоря, он остается постоянным и определяется сопротивлением R.

Рассмотрим три основных способа устранения вибрации реле переменного тока: применение короткозамкнутого витка; применение многофазной обмотки; применение массивного якоря.

Наиболее часто для исключения вибрации реле переменного тока используется короткозамкнутый виток, охватывающий часть сердечника (рис. 15, а, б). В сердечнике делается щель на небольшую глубину (обычно пропиливается). В эту щель вставляется одна сторона короткозамкнутого витка, обычно представляющего собой медную штампованную прямоугольную рамку. Принцип действия короткозамкнутого витка заключается в следующем. Переменный магнитный поток Ф, созданный током в обмотке реле, проходит по сердечнику и разветвляется на две части: один поток Ф₁ проходит по стали, не пронизывая плоскость витка; другой поток Ф₂ проходит по стали, наводя в витке переменную ЭДС, как во вторичной обмотке трансформатора. Так как виток замкнут накоротко, то в нем под действием наведенной ЭДС пойдет ток, создавая магнитный поток Ф_{к з}, препятствующий изменению магнитного потока Ф₂ (правило Ленца). Это приводит к отставанию по фазе потока Ф₂ от потока Ф₁. Следовательно, в рабочем зазоре реле переменного тока будут действовать два сдвинутых во времени потока (рис. 15, б). Поэтому электромагнитная тяговая сила ни в один из моментов времени не будет равна нулю; когда магнитный поток равен нулю, то сила создается еще не равным нулю потоком Ф₂, а когда этот поток Ф₂станет равен нулю, уже поток возрастет и обеспечит создание тяговой силы. С помощью короткозамкнутого витка удается обеспечить отставание магнитного потока Ф₂ от Ф₁ на 60—70°. Но за счет встречно направленного потока Ф_кз величина Ф₂ получается меньше, чем Ф₁

Рис. 15. Короткозамкнутый виток в реле переменного тока

Обеспечить равенство потоков Ф₂ и Ф₁ и сдвиг их по фазе на 90° можно с помощью двухфазного реле. Такое реле имеет два сердечника с раздельными обмотками и общий якорь. В цепь одной из обмоток включается конденсатор, обеспечивающий сдвиг по фазе токов в обмотках на 90°. При таком сдвиге фаз и равенстве магнитных потоков результирующая сила притяжения якоря будет иметь постоянное значение. При наличии трехфазной сети электромагнитный механизм реле может быть выполнен в виде Ш-образного сердечника с тремя обмотками (на каждом стержне — одна обмотка) и плоского якоря. Обмотки обычно соединяются звездой и включаются в трехфазную сеть. Три магнитных потока в трех рабочих зазорах будут создавать постоянное тяговое усилие на якоре. Однако точка приложения этого усилия будет перемещаться по якорю; ведь сначала якорь сильнее притягивается к крайнему стержню, потом к среднему, к другому крайнему и т. д.

Утяжеленный якорь благодаря большой инерции не может вибрировать с удвоенной частотой (2ω), так как он не успевает отходить от сердечника в те моменты времени, когда ток в обмотке реле проходит через нуль и тяговое усилие равно нулю. Однако применение утяжеленного якоря приводит к увеличению размеров реле и уменьшению чувствительности. Этот способ применяется редко, например когда исполнительный механизм, связанный с якорем реле, имеет большую инерцию.

При подключении обмотки реле к переменному напряжению ток будет изменяться в зависимости от перемещения якоря. Действительно, электромагнитный механизм реле похож на электромагнитный датчик перемещения: его индуктивность L возрастает с уменьшением воздушного зазора. Следовательно, при притягивании якоря к сердечнику индуктивное сопротивление будет возрастать, а ток — уменьшаться. Поэтому тяговое усилие реле переменного тока в отличие от реле постоянного тока мало увеличивается или вообще не увеличивается по мере уменьшения воздушного зазора.

⇐ Предыдущая51525354555657585960616263646566Следующая ⇒

Поиск по сайту:

Электромагнитное реле — OMCH

Введение

Реле можно найти почти в любой машине, имеющей электрическую систему.

От бытовых приборов, таких как стиральные машины и холодильники, до промышленных устройств, таких как топливные насосы, системы управления двигателем и многое другое. Реле используются для управления высоковольтными и сильноточными устройствами.

В этой статье мы подробно рассмотрим электромагнитные реле, их принцип работы, характеристики и типы реле, которые используются в приложениях промышленной автоматизации.

Что такое электромагнитное реле?

Электромагнитное реле — это переключающее устройство, в котором для включения или выключения переключателя используется магнит. Они относятся к категории электромеханических устройств.

Электромеханические устройства используют физические контакты для переключения выходов. Из-за движений, происходящих внутри переключателя, во время работы они издают характерный «тикающий» звук.

Реле используются для управления большой электрической нагрузкой с помощью слабого входного сигнала. Например, ввод с маленькой кнопки может активировать реле и тем самым управлять большим асинхронным двигателем; где одной кнопки недостаточно для непосредственного включения/выключения двигателя.

Реле в основном состоит из катушки и набора подпружиненных подвижных контактов. Существует несколько типов реле в зависимости от их конструкции и принципа действия. Давайте рассмотрим основные функции электромагнитного реле.

Как работают электромагнитные реле?

Существует множество типов реле. Из-за простоты конструкции давайте рассмотрим реле с притягиваемым якорем и принцип его работы. На приведенной ниже схеме показана типичная конструкция такого реле с однополюсной конфигурацией на два направления (SPDT).

Основными компонентами реле являются соленоид/электромагнит , узел якорь-пружина и контакты . Давайте обсудим их индивидуальные задачи и то, как они работают вместе, чтобы действовать как переключатель.

Соленоид (также известный как электромагнит) представляет собой медную катушку, намотанную на ферромагнитный материал. Обычно это твердый железный сердечник. Когда на катушку подается напряжение, вокруг катушки создается магнитное поле.

Железный сердечник концентрирует это магнитное поле, превращаясь в магнит до тех пор, пока не будет снято напряжение с катушки.

Соленоиды обычно работают от постоянного тока и не совместимы с источниками переменного тока. Однако также доступны реле, работающие от переменного тока.

Реле переменного тока имеют дополнительный компонент в электромагните, который называется «затеняющее кольцо». Это предотвращает размагничивание электромагнита всякий раз, когда питание переменного тока пересекает нулевую точку. Следовательно, якорь может оставаться притянутым к электромагниту до тех пор, пока на катушку подается питание.

Узел якорь-пружина — это подвижный компонент, который находится в реле. Якорь расположен так, что при включении электромагнита он может отклонять якорь к себе.

Возвратная пружина гарантирует возврат якоря в исходное положение, когда на катушку не подается питание. Якорь является проводящим, так как он должен проводить коммутационный ток от общей клеммы к выходным клеммам.

Контакты являются следующими наиболее важными и наиболее часто используемыми частями реле. При переключении нагрузки якорь перемещает контакты между неподвижными контактами. Это приводит к возникновению искр. Если коммутируемая нагрузка является высокоиндуктивной нагрузкой, такой как двигатель, иногда также можно увидеть дуги.

Поэтому материал контактов выбирается так, чтобы он выдерживал электрическую коррозию. Обычно они изготавливаются из серебряного никеля, серебряного оксида кадмия и серебряного оксида олова.

Когда на катушку подается питание, срабатывает электромагнит. Это заставляет якорь притягиваться к электромагниту, что, в свою очередь, обеспечивает соединение между общим контактом и нормально разомкнутым контактом.

При этом разрывается связь между нормально замкнутым контактом и общим контактом.

Существует несколько типов электромагнитных реле. Некоторые из них используются для управления тяжелыми нагрузками, а другие используются в основном в качестве защитных устройств.

Типы электромагнитных реле

Реле с притянутым якорем
- Реле с притянутым якорем — простейший тип электромагнитных реле. Реле с притягивающимся якорем бывают двух типов: с навесным якорем и плунжерного типа. Шарнирная арматура типа является наиболее распространенной.

Когда на катушку подается питание, контакты размыкаются/замыкаются в зависимости от нормально разомкнутого/замкнутого режима выхода.
Реле с втянутым якорем обычно работают на постоянном токе, и после активации контакты не возвращаются в исходное положение. Их необходимо сбросить вручную.
Электромагнитные реле с втянутым якорем используются в устройствах безопасности в качестве реле защиты от перегрузки по току, перенапряжения и пониженного напряжения, а иногда также используются в качестве вспомогательных реле.

Индукционное реле дискового типа
- Следуя принципу электромагнитной индукции и принципу Феррари, индукционные дисковые реле в основном используются в качестве защитных реле в системах переменного тока.
- При подаче питания диск внутри реле начинает вращаться. Подвижный контакт также вращается вместе с диском и может соприкасаться с полевым контактом, замыкая цепь. Обесточивание реле заставляет пружину вращать диск в противоположном направлении и возвращаться в исходное положение.

Индукционное реле дискового типа специально разработано для работы с системами переменного тока и не работает с постоянными источниками постоянного тока.

Реле индукционного типа
- Индукционные реле чашечного типа аналогичны индукционным реле дискового типа. Основное отличие состоит в том, что в реле дискового типа вращающийся диск заменен алюминиевой чашкой С-образной формы. Это снижает инерцию диска и позволяет работать быстрее.

Реле индукционного типа используются в высокоскоростных приложениях, например, в приложениях направленного или фазового сравнения. Это возможно благодаря их высокой чувствительности, виброустойчивости и меньшей инерционности.
Существует два основных типа реле индукционного типа: реле реактивного сопротивления или реле типа Mho (для измерения реактивного сопротивления в цепях), направленное или силовое реле (обеспечивают максимальный крутящий момент для срабатывания контактов в условиях неисправности).

Реле балансирного типа
- Электромагнитные реле балансного типа также относятся к типу реле с притягивающимся якорем. У них шарнир расположен в середине арматуры, а не на конце. Два конца имеют независимые электромагниты, один обеспечивает удерживающий/удерживающий крутящий момент (слева), а другой обеспечивает рабочий крутящий момент (справа).

При нормальной работе силы притяжения, создаваемой удерживающим электромагнитом, достаточно, чтобы якорь оставался притянутым к нему. В этот момент поле рабочей катушки нейтрализуется ею. В условиях неисправности, когда рабочий ток высок, сила притяжения от управляющего электромагнита становится больше, чем от удерживающего электромагнита. Это заставляет луч отклоняться и входит в контакт с контактами цепи отключения.
Эти реле, как правило, быстрее, однако любые переходные процессы постоянного тока (всплески) также могут вызывать их срабатывание. Поэтому эти реле обычно не используются.

Реле с подвижной катушкой
- Среди семейства электромагнитных реле реле с подвижной катушкой являются наиболее чувствительными. Они используются в приложениях дистанционной и дифференциальной защиты из-за их высокой чувствительности и работают только с системами постоянного тока. Для систем переменного тока их можно дооснастить дополнительными цепями выпрямителей.

В этом типе реле подвижная катушка может быть типа осевой или поворотной . Осевой тип имеет в два раза большую чувствительность, чем роторный тип. Катушка намотана на подвижную часть (шпиндель), как показано на рисунке выше. Подача тока через катушку заставляет ее вращаться из-за отталкивания, вызванного полюсами постоянного магнита. Вращение приводит к тому, что подвижный контакт замыкает контакты цепи отключения.

Реле с поляризованным подвижным магнитом
- Реле поляризованного типа, как следует из названия, имеют поляризованную катушку. Это означает, что реле будет работать только при определенной полярности напряжения, подаваемого на катушку. Реле этого типа особенно подходят для высокочувствительных приложений, где системы работают от источников постоянного тока.
- Конструкция этих реле аналогична конструкции реле с подвижной катушкой, но поляризующие реле также содержат в себе постоянные магниты, обеспечивающие полярность катушки.

Электромагнитное реле Символ

Электромагнитные реле представлены на электрических схемах различными способами. Некоторые из них содержат общие символы, а некоторые схемы могут иметь сложные символы, указывающие на тип срабатывания и количество полюсов/выходов реле. Давайте посмотрим на некоторые из наиболее распространенных символов реле, встречающихся на электрических чертежах.

Реле — электромагнитное — SPST
- Это реле имеет только один замыкающий или размыкающий контакт. Левая часть представляет собой катушку, а правая часть представляет собой два контакта переключателя. Иногда катушку изображают так, как показано на правом изображении. Реле SPST имеют 4 контакта.

Реле – SPDT – однополюсное, двухпозиционное
- Это реле аналогично модели SPST, но имеет два выхода. Пока он не активен, вход COM соединен с выходом NC. При подаче питания реле размыкает контакт с НЗ и замыкает контакт с НР выходом. Всего у него 5 контактов.

Реле — DPST — двухполюсное однопозиционное
- Это реле имеет два изолированных переключателя, которые можно использовать для двух разных задач. Он имеет 6 контактов, включая 2 контакта для катушки.

В зависимости от количества выводов, числа полюсов/расходов и технологии на электрических чертежах используется множество других стандартных символов. На веб-сайте Electrical-symbols есть подробное руководство по этим символам.

Применение электромагнитных реле

Электромагнитные реле используются там, где необходимо переключать большие электрические нагрузки с помощью слабого сигнала. Реле также используются для обеспечения электрической изоляции между системами высокого и низкого напряжения, чтобы обеспечить защиту систем низкого напряжения и пользователей.

Реле находят применение в

Автомобили
- Топливный насос, звуковые сигналы, стартеры, ветровики
Автоматизация зданий
- Системы контроля доступа, лифты, панели управления
Промышленная автоматизация
- Контроллеры двигателей, контроллеры освещения, распределение электропитания и коммутация
Бытовые электроприборы
- Духовки, стиральные машины, внутренние/наружные блоки кондиционирования воздуха

И многое другое.

Как долго работает электромагнитное реле?

Поскольку реле содержат движущиеся части и постоянно включаются/отключаются, их ожидаемый срок службы относительно меньше, чем у их полупроводниковых аналогов.

Обычно первой частью реле, которая выходит из строя, являются контакты. По данным FDA, ожидаемый срок службы реле составляет 100 000 операций для их контактов и 10 миллионов операций в целом.

Однако, если реле постоянно находятся под большой нагрузкой, ожидаемый срок их службы может быть намного ниже. Например, если реле используется для переключения нагрузок, намного превышающих его номинальное значение, контакты могут изнашиваться быстрее и в конечном итоге могут сплавиться вместе, создавая опасную ситуацию.

Как проверить электромагнитное реле

Электромагнитные реле можно проверить с помощью нагрузки или мультиметра. Процедура проверки реле с помощью мультиметра следующая:

Установите режим мультиметра в режим непрерывности/зуммера . Подсоедините щупы к клеммам катушки реле. Если звучит зуммер, катушка исправна и исправна.

Проверку катушки можно также выполнить в режиме измерения сопротивления . Функциональная катушка будет иметь сопротивление около 10-500 Ом.

Подключите датчики к контактам NO и COM. В этот момент зуммер не должен звонить. Если звучит зуммер, реле неисправно.
Аналогичным образом подключите датчики к клеммам NC и COM. Теперь должен звучать зуммер (если измеритель находится в режиме сопротивления, он должен показывать 0 Ом). . Если этого не происходит, значит реле неисправно.

Сколько контактов у электромагнитного реле?

Электромагнитные реле доступны в различных формах и размерах. В зависимости от конфигурации реле может иметь количество выводов от 4, 5, 8, а иногда и больше. Есть несколько конфигураций реле, которые широко доступны:

SPST – однополюсный, однонаправленный
SPDT – однополюсный двухпозиционный
DPST – двухполюсный, однонаправленный
DPDT – двухполюсный на два направления

В дополнение к контактным клеммам имеются две дополнительные клеммы, которые подключаются к катушке.

Заключение

Электромагнитные реле являются одним из наиболее распространенных типов коммутационных элементов, встречающихся в системах автоматизации. Они используются для управления нагрузками высокого напряжения и сильного тока с использованием сигналов более низкого напряжения.

Реле используются как выключатели и устройства безопасности. В качестве альтернативы существуют твердотельные реле, которые могут заменить более надежные и долговечные электромеханические реле.

Контактор серии MS-K, с механической фиксацией, работающий от переменного тока Электромагнитное реле | МИЦУБИСИ

1. Артикул данного изделия, посмотреть и выбрать из списка можно здесь

Пропустить Далее >>

2. Или выберите спецификацию на вкладке конфигурации, пока не будет сгенерирован номер детали

Пропустить Далее >>

3. Информация о продукте доступна в этом разделе

Пропустить Закрыть

(!) Поскольку поддержка со стороны Microsoft прекратится 14 января 2020 года, пользователь Windows 7 не сможет эффективно использовать веб-сайт MISUMI. Пожалуйста, рассмотрите возможность обновления вашей системы в соответствии с «системными требованиями веб-сайта MISUMI».

МИСУМИ Главная>
Электрооборудование и элементы управления>
Прием и распределение электроэнергии >
Электромагнитные устройства открывания/закрывания>
Реле >
Контактор серии MS-K, механическая блокировка, работа от переменного тока Электромагнитное реле

Configure

Clear All

Part Number
SRL-K100 MC-AC12V MT-AC12V 4A5B
SRL-K100 MC-AC12V MT-AC12V 5A4B
SRL- K100 MC-AC12V MT-AC12V 6A3B
SRL-K100 MC-AC12V MT-AC12V 7A2B
SRL-K100 MC-AC12V MT-AC12V 8A1B
SRL-K100 MC-AC12V MT-AC12V 9A
SRL-K100 MC -AC24V MT-AC24V 4A5B
SRL-K100 MC-AC24V MT-AC24V 5A4B
SRL-K100 MC-AC24V MT-AC24V 6A3B
SRL-K100 MC-AC24V MT-AC24V 7A2B
SRL-K100 MC-AC24V MT-AC24V 8A1B
SRL-K100 MC-AC24V MT-AC24V 9A
SRL-K100 MC-AC100V MT-AC100V 4A5B
SRL-K100 MC-AC100V MT-AC100V 5A4B
SRL-K100 MC-AC100V MT-AC100V 6A3B
SRL-K100 MC-AC100V MT-AC100V 7A2B
SRL-K100 MC-AC100V MT-AC100V 8A1B
SRL-K100 MC-AC100V MT-AC100V 9A
SRL-K100 MC-AC120V MT-AC120V 4A5B
SRL-K100 MC-AC120V MT-AC120V 5A4B
SRL-K100 MC-AC120V MT-AC120V 6A3B
SRL-K100 MC-AC120V MT-AC120V 7A2B
SRL-K100 MC-AC120V MT-AC120V 8A1B
SRL-K100 MC-AC120V MT-AC120V 9A
SRL-K100 MC-AC200V MT-AC200V 4A5B
SRL-K100 MC-AC200V MT-AC200V 5A4B
SRL-K100 MC-AC200V MT-AC200V 6A3B
SRL-K100 MC-AC200V MT-AC200V 7A2B
SRL-K100 MC-AC200V MT-AC200V 8A1B
SRL-K100 MC-AC200V MT-AC200V 9A
SRL-K100 MC-AC220V MT-AC220V 4A5B
SRL-K100 MC-AC220V MT-AC220V 5A4B
SRL-K100 MC -AC220V MT-AC220V 6A3B
SRL-K100 MC-AC220V MT-AC220V 7A2B
SRL-K100 MC-AC220V MT-AC220V 8A1B
SRL-K100 MC-AC220V MT-AC220V 9A
SRL-K100 MC-AC260V MT-AC260V 4A5B
SRL-K100 MC-AC260V MT-AC260V 5A4B
SRL-K100 MC-AC260V MT-AC260V 6A3B
SRL-K100 MC-AC260V MT-AC260V 7A2B
SRL-K100 MC-AC260V MT -AC260V 8A1B
SRL-K100 MC-AC260V MT-AC260V 9A
SRL-K100 MC-AC400V MT-AC400V 4A5B
SRL-K100 MC-AC400V MT-AC400V 5A4B
SRL -K100 MC-AC400V MT-AC400V 6A3B
SRL-K100 MC-AC400V MT-AC400V 7A2B
SRL-K100 MC-AC400V MT-AC400V 8A1B
SRL-K100 MC-AC400V MT-AC400V 9A
SRL-K100 MC-AC440V MT-AC440V 4A5B
SRL-K100 MC -AC440V MT-AC440V 5A4B
SRL-K100 MC-AC440V MT-AC440V 6A3B
SRL-K100 MC-AC440V MT-AC440V 7A2B
SRL-K100 MC-AC440V MT-AC440V 8A1B

722

Номер детали	Минимальное количество для заказа.	Скидка за объем	Количество дней до отгрузки	Вспомогательный контакт	Катушка питания (В)	Катушки отключения (В)
1 шт.		Цитировать	[Другое] 4a5b	AC12	AC12
	—	1 шт.		Цитировать	[Другое] 5a4b	AC12	AC12
	—	1 шт.		Цитировать	[Другое] 6a3b	AC12	AC12
	—	1 шт.		Цитировать	[Другое] 7a2b	AC12	AC12
	—	1 шт.		Цитировать	[Другое] 8a1b	AC12	AC12
	—	1 шт.		Цитировать	[Другое] 9a	AC12	AC12
	—	1 шт.		Цитировать	[Другое] 4a5b	AC24	AC24
	—	1 шт.		Цитировать	[Другое] 5a4b	AC24	AC24
	—	1 шт.		Цитировать	[Другое] 6a3b	AC24	AC24
	—	1 шт.		Цитировать	[Другое] 7a2b	AC24	AC24
	—	1 шт.		Цитировать	[Другое] 8a1b	AC24	AC24
	—	1 шт.		Цитировать	[Другое] 9a	AC24	AC24
	—	1 шт.		Цитировать	[Другое] 4a5b	AC100	AC100
	—	1 шт.		Цитировать	[Другое] 5a4b	AC100	AC100
	—	1 шт.		Цитировать	[Другое] 6a3b	AC100	AC100
	—	1 шт.		Цитировать	[Другое] 7a2b	AC100	AC100
	—	1 шт.		Цитировать	[Другое] 8a1b	AC100	AC100
	—	1 шт.		Цитировать	[Другое] 9a	AC100	AC100
	—	1 шт.		Цитировать	[Другое] 4a5b	AC120	AC120
	—	1 шт.		Цитировать	[Другое] 5a4b	AC120	AC120
	—	1 шт.		Цитировать	[Другое] 6a3b	AC120	AC120
	—	1 шт.		Цитировать	[Другое] 7a2b	AC120	AC120
	—	1 шт.		Цитировать	[Другое] 8a1b	AC120	AC120
	—	1 шт.		Цитировать	[Прочее] 9a	AC120	AC120
	—	1 шт.		Цитировать	[Другое] 4a5b	AC200	AC200
	—	1 шт.		Цитировать	[Другое] 5a4b	AC200	AC200
	—	1 шт.		Цитировать	[Другое] 6a3b	AC200	AC200
	—	1 шт.		Цитировать	[Другое] 7a2b	AC200	AC200
	—	1 шт.		Цитировать	[Другое] 8a1b	AC200	AC200
	—	1 шт.		Цитировать	[Другое] 9a	AC200	AC200
	—	1 шт.		Цитировать	[Другое] 4a5b	AC220	AC220
	—	1 шт.		Цитировать	[Другое] 5a4b	AC220	AC220
	—	1 шт.		Цитировать	[Другое] 6a3b	AC220	AC220
	—	1 шт.		Цитировать	[Другое] 7a2b	AC220	AC220
	—	1 шт.		Цитировать	[Другое] 8a1b	AC220	AC220
	—	1 шт.		Цитировать	[Другое] 9a	AC220	AC220
	—	1 шт.		Цитировать	[Другое] 4a5b	AC260	AC260
	—	1 шт.		Цитировать	[Другое] 5a4b	AC260	AC260
	—	1 шт.		Цитировать	[Другое] 6a3b	AC260	AC260
	—	1 шт.		Цитировать	[Другое] 7a2b	AC260	AC260
	—	1 шт.		Цитировать	[Другое] 8a1b	AC260	AC260
	—	1 шт.		Цитировать	[Другое] 9a	AC260	AC260
	—	1 шт.		Цитировать	[Другое] 4a5b	AC400	AC400
	—	1 шт.		Цитировать	[Другое] 5a4b	AC400	AC400
	—	1 шт.		Цитировать	[Другое] 6a3b	AC400	AC400
	—	1 шт.		Цитировать	[Другое] 7a2b	AC400	AC400
	—	1 шт.		Цитировать	[Другое] 8a1b	AC400	AC400
	—	1 шт.		Цитировать	[Другое] 9a	AC400	AC400
	—	1 шт.		Цитировать	[Другое] 4a5b	AC440	AC440
	—	1 шт.		Цитировать	[Другое] 5a4b	AC440	AC440
	—	1 шт.		Цитировать	[Другое] 6a3b	AC440	AC440
	—	1 шт.		Цитировать	[Другое] 7a2b	AC440	AC440
	—	1 шт.		Цитировать	[Другое] 8a1b	AC440	AC440

Загрузка. ..

Основная информация

Размерная длина (мм)	66	Габаритная ширина (мм)	56	Толщина (мм)	156
Технические характеристики	Система блокировки станка (работа от сети переменного тока)	Размер корпуса	К100	Защита пальцев/крышка клемм	нет данных

Дополнительные продукты в этой категории

Техническая поддержка

Сторонний бренд: Тел: 1382 Нажмите 7 (038-959200 Нажмите 7) / ФАКС: 038-959288; 9:00 — 18:00 (понедельник — пятница); Технический запрос

Реле катушки переменного тока — Реле

Меню

Аккаунт

Посмотреть как Список Сетка

Позиции 1-24 из 237

Показывать

24 48 72

на страницу

Сортировать по наименование товара Цена Индекс ранга Установить нисходящее направление

Посмотреть как Список Сетка

Позиции 1-24 из 237

Показывать

24 48 72

на страницу

Сортировать по наименование товара Цена Индекс ранга Установить нисходящее направление

Магазин по

Варианты покупок

Тип

2 полюс 1 вещь
3+ Поул 1 вещь

Общий В пост. тока

15 — 24 В постоянного тока 1 вещь
25 — 32 В постоянного тока 1 вещь

Производитель

Агастат/Амерейс 2 Предметы
Союзническое управление 2 Предметы
Аллен Брэдли — AB 8 Предметы
Аромат/Мацусита 1 вещь
Стрела Харт и Харт 4 Предметы
Аромат 2 Предметы
Клэр 1 вещь
КП КЛЭР 1 вещь
Катлер-Хаммер 3 Предметы
Кридом 1 вещь
Катлер-Хаммер / Итон 2 Предметы
ДАТРОН 1 вещь
Данахер контролирует 1 вещь
Сигнал орла 2 Предметы
ДАНКО 1 вещь
Э. ДОЛЬД И СОНЕ КГ 1 вещь
ОРЕЛ СИГНАЛ / ДАНАХЕР 3 Предметы
ЭССЕКС 3 Предметы
ФАСКО ИНД ИНК 1 вещь
Дженерал Электрик 5 Предметы
Фурнаш 1 вещь
ФКИ 2 Предметы
ХРАНИТЕЛЬ 5 Предметы
ИДЕК 3 Предметы
ISSC / Кансон Электроникс 1 вещь
Выщелачивание 1 вещь
Лайн Электрик 6 Предметы
ЛИНИЯ ЭЛЕКТРО 5 Предметы
КУНКЕ 2 Предметы
Магнекрафт/S&D 31 Предметы
Мацусита 1 вещь
МИКРОСКЛЮЧ 1 вещь
МИДТЕКС 2 Предметы
Моторола 1 вещь
НАИС/АРОМАТ 5 Предметы
НАМКО УПРАВЛЕНИЕ 1 вещь
НКЦ 1 вещь
СЕВЕРНАЯ ЭЛЕКТРИЧЕСКАЯ КОМПАНИЯ 1 вещь
NTE Electronics Inc. 3 Предметы
Филипс 2 Предметы
ОМРОН 7 Предметы
ОПКОН 1 вещь
ОМРОМ 1 вещь
Поттер и Брамфилд 73 Предметы
ОРГАНЫ УПРАВЛЕНИЯ 4 Предметы
ШРАК 2 Предметы
Сименс 3 Предметы
СИМЕНС/ПиБ 1 вещь
СИГМА 2 Предметы
ККБС 1 вещь
КВАДРАТ D 8 Предметы
STD Электромагнетизм/Купер 1 вещь
СТРАТЕРС И ДАНН 1 вещь
СТРАТЕРС-ДАНН 2 Предметы
ТЕЛЕМЕХАНИКА 2 Предметы
ТАЙКО/ПиБ 3 Предметы
ТАЙКО/ТиБ 1 вещь
США РЕЛЕ CO 1 вещь
Вестингауз 1 вещь

Сила тока

Единица измерения

Каждый 111 Предметы

Миниатюрные электромагнитные реле | Электронные компоненты.

Дистрибьютор, интернет-магазин – Transfer Multisort Elektronik

Миниатюрные электромагнитные реле

Функция, выполняемая электромагнитными реле, тривиальна, но чрезвычайно важна. Реле представляют собой переключатели с электромеханическим управлением, которые используют управляющий сигнал низкого уровня для переключения гораздо более высокого напряжения или источника тока. Они могут выполнять и обратную функцию, например, включать лампу на панели, сигнализирующую о протекании большого тока в контролируемой цепи.

Электромагнитное реле состоит из катушки и контактов и использует электромагнит для замыкания и размыкания контактов. Другими словами: подача напряжения на катушку замыкает или размыкает цепь (или несколько цепей, в зависимости от конфигурации выводов).

Электромагнитные реле известны в автоматике уже многие десятилетия. Их конструкция еще претерпевает некоторые модификации, но их преимущества и ограничения остаются прежними. Основным преимуществом является изоляция управляющей и управляемой цепей. Это дает электромагнитным реле определенные преимущества перед такими альтернативами, как электронные схемы на основе полупроводников (транзисторов). Эта функция особенно ценится в производстве бытовой электроники и бытовой техники, где важна безопасность пользователей даже в случае неправильного обращения. Во многих случаях реле также имеют то преимущество, что они просты по конструкции и просты в использовании в электронных/электрических цепях. Замена реле в вашем автомобиле, блоке управления и технике не проблема. Многие реле рассчитаны на быструю сборку и разборку, используют специальные гнезда и выпускаются в стандартных форматах, что облегчает работу слесарей, ремонтников и т. д. К сожалению, реле имеют и свои недостатки — хотя токи управления малы, они следует считать существенным (десятки или сотни миллиампер) для энергосберегающих приложений. Поскольку они являются механическими компонентами, они имеют определенную степень отказа и не могут сравниться со своими полупроводниковыми аналогами, когда речь идет о частоте переключения.

Давайте рассмотрим основные характеристики электромагнитных реле, которые следует учитывать при выборе подходящих компонентов для ваших приложений или при поиске замены поврежденному компоненту.

Конфигурация контактов реле

Первым аспектом является конфигурация контактов. Наиболее важные сокращения: NO (нормально открытый) и NC (нормально закрытый). Это означает, что цепь, управляемая реле, может быть нормально замкнутой или нормально разомкнутой, в зависимости от потребностей. Очевидно, что в случае, когда целью реле является временное прекращение подачи питания, следует использовать реле, размыкающее цепь при срабатывании. Это приводит к меньшему износу реле, которое не будет потреблять энергию при нормальной работе устройства.

Помимо сокращений NO и NC, наиболее распространенными конфигурациями контактов являются:

SPST (Single Pole Single Throw) — простейший переключатель, используемый для замыкания или разрыва соединения между каждым входным контактом и назначенным ему выходным контактом.

SPDT (Single Pole Double Throw) – этот переключатель содержит один вход, который может переключаться между двумя выходами, т.е. может подключаться и переключаться между двумя выходами. Когда на катушку не подается напряжение, одна цепь «получает» ток, а другая нет.

DPST (двухполюсный, однонаправленный) — переключатель с 2 входами и 2 выходами. Один управляющий сигнал активирует две независимые цепи. Такое реле можно использовать для одновременного управления, например, груз и световой индикатор.

DPDT (Double Pole Double Throw) — два входных контакта, которые могут находиться в одном из двух положений, т.е. соединены с одним набором выходных контактов.

Клиенты TME, которым нужны дополнительные варианты шага контактов, могут воспользоваться техническими чертежами, видимыми при наведении указателя мыши на информационный значок в поле «Конфигурация контакта» (это один из фильтров, видимых вверху страницы).

Основные параметры электромагнитных реле

Помимо конфигурации контактов, важные параметры реле в основном касаются их электрических характеристик. Здесь следует различать:

Релейная версия — указывает общие характеристики элемента (например, используется ли он для управления сигналами или устойчив к высоким пусковым токам индуктивных нагрузок, таких как двигатели). Также существует разделение на бистабильные и моностабильные версии. Бистабильные реле, как следует из названия, не меняют своего состояния после отключения управляющего напряжения.

Номинальное напряжение катушки — оптимальное напряжение, которое необходимо подать на катушку, чтобы реле выполняло свою функцию. Слишком низкое напряжение будет недостаточным для работы цепи, а слишком высокое напряжение может повредить электромагнит. Здесь также важно различие между системами, работающими от переменного и постоянного тока.

Максимальное напряжение переключения — наибольшая разность потенциалов, которая может возникнуть в контролируемой цепи. Превышение этого значения может привести не только к повреждению реле, но и к поломке электрооборудования и выходу из строя контроллера (что, в свою очередь, представляет опасность для здоровья и жизни операторов!). То же самое относится и к Максимальная нагрузочная способность контактов переменного тока .

Монтаж, размер и шаг — реле обычно имеют характерный шаг контактов, что предотвращает их неправильный монтаж. Для компонентов, смонтированных на печатной плате, расположение выводов обычно совместимо с типичными шагами (2,54 мм, 5,08 мм и т. д.). Существуют также реле для поверхностного монтажа (SMT). Однако в случае промышленных решений мы чаще всего сталкиваемся с элементами цоколя — это упрощает замену реле и минимизирует сопротивление соединений.

Сопротивление катушки — этот параметр позволяет определить ожидаемое потребление энергии при использовании компонента. Это также позволяет оценить, не будет ли реле перегреваться.

Electromagnetic relay PK-2P 12 V

Power supply voltage	12 V AC/DC
Power supply tolerance	-15 ÷ 10 %
Maximum AC-1 load current	2 x 8 A
The executive element	relay
Contact configuration	2 × NO/NC
Separation of the contact	YES
Потребляемая мощность (макс.)	25 мА
Прочность механического соединения	мин. 5×10⁶ cykli
Terminal	вставные клеммные колодки 2,5 мм²
Tightening torque	0,4 Nm
Working temperature	-25 ÷ 50 °C
Dimensions	1 module (18 mm)
Assembly	on rail 35 mm
Маркировка защиты от участия	IP20

9195 PK-15 мм.

A 9195 48 48 48 V. 9195 48 48 4. 9195 2,5 MM. 9195 2,5 MM. 9195 2,5 MM. 9034 2 2,5 MA 9034 2,5 2,5 MA 2,5 2,5 MA. 24 В939399 2.

4.4pr. 2 9039 29399 293979 29399 2939.479 29399 2

Тип		Тип
0249	coil voltage	power consumption	mod	terminal
PK-1P 12 V	1 x NO/NC	16 A	12 V AC/DC	25 mA	1	2,5 mm²
PK-1P 24 V	1 x NO/NC	16 A	12 V AC/DC	25 mA	1	2 ,5 мм²
ПК-1П 48 В	1 x no/nc	16 A	48 В AC/DC	25 MA	1	2,5 мм²
110 V AC/DC	25 mA	1	2,5 mm²
PK-1P 230 V	1 x NO/NC	16 A	230 V AC	25 mA	1	2,5 мм²
ПК-2П 12 В	2 x НО/НЗ	8 A	12 V AC/DC	25 mA	1	2,5 mm²
PK-2P 24 V	2 x NO/NC	8 A	24 V AC/DC	25 MA	1	2,5 мм²
PK-2P 48 V	2 X NO/NC	8 A	8 A	. ,5 мм²
ПК-2П 110 В	2 x НО/НЗ	8 A	110 В перем. /пост. тока	25 mA	1	2,5 mm²
PK-2P 230 V	2 x NO/NC	8 A	230 V AC	25 mA	1	2,5 mm²
PK-3P 12 V	3 x NO/NC	8 A	12 V AC/DC	25 mA	1	2,5 mm²
PK-3P 24 V	3 x НО/НЗ	8 А	24 В перем./пост. тока	25 мА	1	2,5 mm²
PK-3P 48 V	3 x NO/NC	8 A	48 V AC/DC	25 mA	1	2,5 mm²
PK-3P 110 V	3 x NO/NC	8 A	110 V AC/DC	25 mA	1	2,5 mm²
PK-3P 230 V	3 x NO /NC	8 A	230 В AC	25 мA	1	2,5 мм²
PK-4PZ 12 В	2 x NO/NC+2 x NO	8 A	12 В. /DC	25 MA	1	1	1	1	1	1
2 X NO/NC+2 x NO	8 A	24 В AC/DC	25 MA	1	2,5 мм²
2,5 мМ. НО/НЗ+2 x НО	8 A	48 В перем./пост.0332	PK-4PZ 110 V	2 x NO/NC+2 x NO	8 A	110 V AC/DC	25 mA	1	2,5 mm²
PK-4PZ 230 V	2 X NO/NC+2 x NO	8 A	230 В. AC	25 MA	1	2,5 мм²
2939 29399 2939 29399 2939 29399 2 9039 29399 2 9039 29399 2
. +2 x НЗ	8 A	12 В AC/DC	25 мА	1	2,5 мм²
PK-4PR 24 V	2 x NO/NC+2 x NC	8 A	24 V AC/DC	25 mA	1	2,5 mm²
PK-4PR 48 V	2 x NO/NC+2 x NC	8 A	48 V AC/DC	25 mA	1	2,5 mm²
PK-4PR 110 V	2 x NO/ НЗ+2 x НЗ	8 А	110 В перем./пост. тока	25 мА	1	2,5 мм²
PK-4PR 230 V	2 x NO/NC+2 x NC	8 A	230 V AC	25 mA	1	2,5 mm²

Oznaczenia na urządzeniach
Wartość obciążenia styku podana urządzeniu odnosi się do odbiorników rezystancyjnych (odbiorniki bezindukcyjne, dla których parametr współczynnika mocy wynosi 1 (cosφ=1)).
Załączanie obciążeń charakterze indukcyjnym lub pojemnościowym (np. silniki, zasilacze impulsowe, itp.) prowadzi do znaczącego skrócenia trwałości styków, np. obciążenie, dla którego cosφ=0,5 powoduje skrócenie żywotności (liczby cykli załączeń) o 20%, a dla cosφ=0,25 nawet o 50%.

Tabela obciążalności styków
W zależności od charakteru podłączonego odbiornika styk można obciążyć następującymi wartościami:

ŹRÓDŁA ŚWIATŁA

CHARAKTER OBCIĄŻENIA ODBIORNIKÓW

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to lamp LED, lamp energooszczędnych ESL, Transatorów elektronicznych i zasilaczy Impulsowych), częstotliwości załączeń oraz warunków pracy.
Dobierając maksymalne obciążenie dla danego typu przekaźnika należy uwzględnić:

Żarówki	Rezystancja zimnej żarówki jest zwykle przynajmniej 10-12 razy mniejsza niż rezystancja pracującej żarówki. Na przykład zimna żarówka 230V/100W ma rezystancję ok. 40 Om co oznacza że w najbardziej niekorzystnym przypadku w momencie załączenia przez przynajmniej kilka milisekund płynie przez nią prąd o wartości ok. 5,5 А, кто по розгжериу Жарувки малейе до знамёновей вартоски ок. 0,4 А.
Галогенные	Подоборные як с очисткой zwykłej жарувки rezystancja zimniej zarówki halogenowej jest 16-20 razy mniejsza od rezystancji pracu. Oznacza to że dla żarówki 230V/100W w momencie załączenia żarówki może popłynąć prąd o wartości 6.5-8 A.
Silnik indukcyjny 1-fazowy (np. pompa)	Prąd rozruchowy silnika może wynieść do 5-10- krotności prądu znamionowego. Dodatkowo silniki takie wyposażone są w dodatkowe kondensatory rozruchowe które jeszcze mogą zwiększyć wartość prądu rozruchowego.
Zasilacz impulsowy (np. do oświetlenia LED)	Zasilacze impulsowe znajdują się na wyposażeniu coraz większej ilości urządzeń elektrycznych, w tym między innymi w żarówkach LED, żarówkach energooszczędnych, sterownikach świetlówek. Jest to jednocześnie najgorszy możliwy typ obciążenia. Wynika to z faktu że na wejściu takich zasilaczy znajdują się kondensatory które w momencie załączenia zasilania stanowią praktycznie zwarcie – przez czas kilku milisekund mogą płynąć tam prądy o wartościach 100-200-krotnie wyższych niż znamionowe prądy takiego zasilacza.

Типы электромагнитных реле | Индукционный диск

Существует два основных типа электромагнитных реле:

Тип арматуры с втянутым сердечником; и
Индукционного типа.

(a) Тип якоря с притягиванием: Сюда входят плунжер, шарнирный якорь, уравновешенная балка и поляризованные реле с подвижным железом. Это самый простой тип, который реагирует на переменный ток. а также d.c. Рисунок (3.1) иллюстрирует эти типы реле.

Все эти реле имеют один и тот же принцип, то есть электромагнитная сила создается магнитным потоком, который, в свою очередь, создается рабочей величиной. Электромагнитная сила, действующая на подвижный элемент, пропорциональна квадрату потока в воздушном зазоре или квадрату силы тока. В округе Колумбия Типы электромагнитных реле эта сила постоянна; если эта сила превышает сдерживающую силу, реле срабатывает надежно. В переменном токе электромагнитные реле электромагнитная сила определяется как

Он показывает, что электромагнитная сила состоит из двух компонентов: одна постоянная, не зависящая от времени (1/2 KI ² _max ), а другая зависит от времени и пульсирует с удвоенной частотой приложенной переменной величины (1 /2 KI ² _max COS 2 ωt). Таким образом, общая электромагнитная сила пульсирует с удвоенной частотой. Уравнение силы (3.1) графически изображен на рис. (3.2), который показывает, что F _e равняется нулю каждые полпериода.

Если сдерживающая сила F _r, создаваемая с помощью пружины, постоянна, то якорь реле в момент t ₁ подхватится, а в момент t ₂ якорь опустится. Следовательно, якорь реле вибрирует с удвоенной частотой. Это приводит к тому, что реле гудит и производит шум, а также является источником повреждения контактов реле. Это приводит к искрению и ненадежной работе контактов рабочей цепи реле из-за замыкания и разрыва цепи.

Чтобы преодолеть эту трудность на переменном токе. Типы электромагнитных реле поток, создающий электромагнитную силу, делится на два потока, действующих одновременно, но различающихся по фазе времени, так что результирующая электромагнитная сила всегда положительна, и если она всегда больше сдерживающей силы F _r, то якорь не вибрировать. Этого легко добиться, обеспечив затенение электромагнита, как показано на рис. (3.3).

Поток через заштрихованный полюс отстает от потока через незаштрихованный полюс.

То же самое может быть достигнуто путем обеспечения двух обмоток на электромагните, имеющем фазосдвигающую цепь. На рис. (3 4а) показана простая схема, имеющая две обмотки W ₁ и W ₂ на одном и том же электромагните. На рисунке (3.4б) показана векторная диаграмма. Однако метод затеняющей катушки более прост и широко используется.

Реле с шарнирным якорем в основном используются в качестве вспомогательных реле, напр. реле отключения, переменный ток и постоянный ток реле напряжения и тока. Их вольт-амперное потребление невелико и составляет порядка 0,05 Вт при срабатывании одним контактом. Потребление вольт-ампер увеличивается с количеством контактов.

В случае симметричной балки сравниваются две величины A и B. На самом деле |А| ² и |B| ² редко сравниваются, потому что электромагнитные силы пропорциональны (ампер-витку) ² . Он имеет низкое соотношение сброса/рабочего тока. Если настроена быстрая работа, существует тенденция к перегрузке в переходных режимах.

Чувствительность навесных реле якоря может быть увеличена для постоянного тока. работа за счет добавления постоянного магнита. Это известно как реле с поляризованным подвижным железом. Он более прочный по конструкции; в большинстве из них используется арматура с листовой рессорой.

(b) Индукционные реле: Крутящий момент создается в этих реле, когда один переменный поток реагирует с током, индуцированным в роторе другим переменным потоком, смещенным во времени и пространстве, но имеющим ту же частоту. Индукционные реле широко используются для релейной защиты переменного тока. количества. Возможны высокие, низкие и регулируемые скорости, а также могут быть получены различные формы кривых времени/рабочего количества. В зависимости от типа ротора, будь то диск или чашка, реле известно как 9.индукционный диск 0322 или реле индукционного стакана .

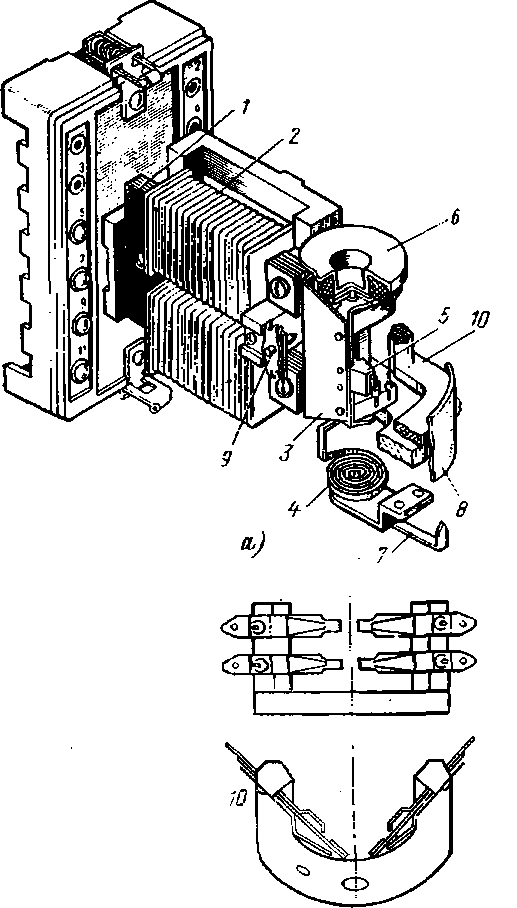

Различные особенности конструкции индукционного реле показаны на рис. (3.5). На рисунках (3.5a и b) показан наиболее распространенный тип индукционных дисковых реле, которые также известны как с экранированным полюсом типа и ваттметрического типа индукционных дисковых реле соответственно. В реле с экранированными полюсами основной поток разделяется на два смещенных во времени и пространстве потока с помощью экранирующего кольца, поток воздушного зазора экранированных полюсов отстает от потока между незатененными полюсами. В ваттметрическом типе имеются две магнитные системы. Сдвиг фаз между потоками получается либо за счет различного сопротивления и индуктивности для двух цепей, либо за счет их питания от двух разных источников, выходы которых относительно смещены по фазе. В соответствии с требуемыми условиями возможно множество вариаций дизайна и конструкции. Диск может быть алюминиевым или медным, а может представлять собой открытый с одного конца полый цилиндр, т. е. чашеобразную форму, как показано на рис. (3.5в). Обычно контакты реле приводятся в действие непосредственно рычагом, установленным на шпинделе ротора, но в некоторых типах с временной задержкой ротор вращается со сравнительно высокой скоростью, а контакты приводятся в движение через шестерни.

Расстояние перемещения рычага, несущего шунтирующий контакт, до контактов реле можно регулировать с помощью настройки множителя времени. На стороне ввода рабочей величины предусмотрены краны, которые можно регулировать с помощью вставной заглушки. Это известно как настройка множителя штекера. Постоянный магнит предназначен для прерывания диска вихревыми токами. Это необходимо, чтобы свести к минимуму перебег диска в случае, если ток или напряжение, обеспечивающие приводной крутящий момент, прекращаются до завершения операции. Современное индукционное дисковое реле будет иметь перебег не более 2 циклов при прерывании, в 20 раз превышающем уставку.

Индукционные реле работают по тому же принципу, что и асинхронный двигатель. Вращающееся поле создается двумя парами катушек, показанными на рис. (3.5в). Вращающееся поле индуцирует токи в чашке, заставляя ее вращаться в том же направлении. Управляющая пружина и обратный упор или замыкание контактов на рычаге, прикрепленном к шпинделю чашки, предотвращают непрерывное вращение. Вращение зависит от направления вращения поля и величины приложенного напряжения и/или тока и фазового угла между ними.

Электромагнитные реле переменного тока

Электромагнитное реле, что это такое, какой принцип действия?

Что такое электромагнитное реле

Конструкция и устройство

Принцип работы

Виды реле

Плюсы и минусы

Реле постоянного и переменного тока, чем они отличаются

Где используется и как выбрать электромагнитное реле

Как расшифровывается vdc, vac и что означают значения на корпусе реле

Схемы подключения

Как обозначается реле на принципиальной схеме

Что такое реле времени, для чего нужно и где используется

Как проверить реле на работоспособность

Ведущие производители

Где можно купить реле

Как это работает.

Видео: как проверить на работоспособность?

Как восстановить?

Заключение

виды устройства и принцип работы прибора переменного тока, выбор

Основные разновидности

Устройство прибора

Принцип работы и назначение

Область применения

Особенности выбора

Разновидности и технические параметры реле тока

Виды реле тока и их устройство

Реле тока: основные характеристики

Особенности реле контроля тока RBUZ I от компании DS Electronics

Заключение

Аварийное реле переменного тока

Электромагнитные реле переменного тока

Электромагнитное реле — OMCH

Введение

Что такое электромагнитное реле?

Как работают электромагнитные реле?

Типы электромагнитных реле

Электромагнитное реле Символ

Применение электромагнитных реле

Как долго работает электромагнитное реле?

Как проверить электромагнитное реле

Сколько контактов у электромагнитного реле?

Заключение

Контактор серии MS-K, с механической фиксацией, работающий от переменного тока Электромагнитное реле | МИЦУБИСИ

Configure

Основная информация

Дополнительные продукты в этой категории

Техническая поддержка

Реле катушки переменного тока — Реле

Миниатюрные электромагнитные реле | Электронные компоненты.

Миниатюрные электромагнитные реле

Конфигурация контактов реле

Основные параметры электромагнитных реле

Electromagnetic relay PK-2P 12 V

Типы электромагнитных реле | Индукционный диск

alexxlab

Добавить комментарий Отменить ответ

Рубрики
