Лекция 16. Мультиплексоры и демультиплексоры

Мультиплексоры. Мультиплексором называют функциональный узел, кото­рый обеспечивает передачу цифровой информации, поступающей по нескольким входным линиям связи, на одну выходную линию. Выбор входной линии, инфор­мация с которой поступает на выход, осуществляется при помощи сигналов, поступающих на адресные входы.

Обобщенная схема мультиплексора приведена на рис. 16.1. Мультиплексор MUX (Multiplexer) в общем случае можно представить в виде коммутатора, управ­ляемого входной логической схемой. Входные логические сигналы X, поступают на входы коммутатора и через коммутатор передаются на выход Y. Управление коммутатором осуществляется входной логической схемой. На вход логической схемы подаются адресные сигналы A,, (Adress). Мультиплексоры могут иметь дополнительный управляющий вход Е (Enable), который может выполнять стро-бирование выхода Y. Кроме этого некоторые мультиплексоры могут иметь выход с тремя состояниями: два состояния 0 и 1 и третье состояние — отключенный выход (выходное сопротивление равно бесконечности). Перевод мультиплексора в третье состояние производится сигналом ОЕ (Output Enable).

Большинство мультиплексоров способно передавать сигналы информации X,

только в одном направлении — от входа на выход. Однако имеются мультиплексоры, которые могут пе­редавать информационные сигналы в обоих направлениях. Такие мульти­плексоры называются двунаправлен­ными. Двунаправленные мультиплек­соры способны передавать не только цифровые, но и аналоговые сигналы. В литературе такие мультиплексоры часто называют селекторами-мульти­плексорами   (Data   Selector-Multi­plexer).

Рис. 16 1. Обобщенная схема мультиплексора

Мультиплексоры со стробирующим входом Е выполняют функции передачи сигнялов х,—>-у только при поступлении сигнала строба Е. Мультиплексоры, име­ющие три состояния выхода, можно каскадировать. 1), где п — число входов. Так, например, мультиплексор с функцией (1 —> 1) является одиночным ключом, а мультиплексор (4-*1) имеет четыре входа и один выход.

В зависимости от соотношения числа информационных входов п и числа адресных входов т мультиплексоры делятся на полные и неполные. Если вы­полняется условие п =2″ , то мультиплексор будет полным. Если это условие не выполняется, т. е. п<2″1 , то мультиплексор будет неполным. Наибольшее распро­странение получили мультиплексоры (2—1) с п=2 и т=, (4—1) с и =4 и т=2, (8—*!) с и=8 и т=3 и (16—*1) с и=16 и т=4. Для неполных мультиплексоров число входных линий может быть любым, но, разумеется, не больше 2″.

В качестве примера рассмотрим функционирование мультиплексора (4—» 1), состояние входов и выходов которого приведено в табл. 16.1. Используя таблицу состояний этого мультиплексора, получим выражение для его выходной функции

В общем виде выходная функция мультиплексора (и—*!) может быть пред­ставлена как

где К, называется мипитерм (К,=0 или 1) и равно логическому произведению сиг­налов на адресных линиях, соответствующих сигналу X,. -Ao,

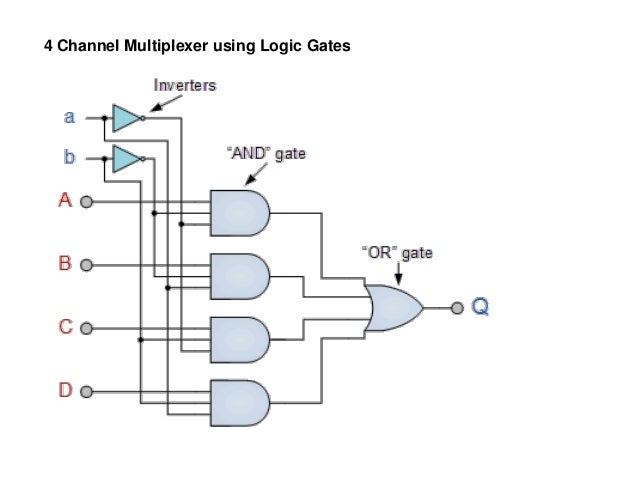

которое реализуется на двувходовых элементах И и ИЛИ, как показано на рис. 16.3 а.

Таблица 16.1

Состояние мультиплексора (4—1)

Аналогично реализуется че-тырехвходовой   мультиплексор, однако для него потребуются че­тыре трехвходовых элемента И и один четьгрехвходовой элемент ИЛИ Схема такого мультиплек­сора, построенного по уравнению (16 1), приведена на рис 16.3 б Для получения прямых и инверс­ных адресных сигналов использу­ются два дополнительных инвер­тора Поскольку для построения мультиплексоров с большим чис­лом входов требуются элементы И и ИЛИ с числом входов больше четырех, то их проще выполнять путем каскадирования

Интегральные   микросхемы мультиплексоров можно разде­лить на группы по следующим признакам

• по числу входов 2-, 4-, 8- и 16-входовые,

• по числу мультиплексоров в одном корпусе (числу разря­дов),

• по наличию стробирующего входа Е,

Рис 16 2 Пирамидальное каскадирование мультиплексоров (4 -* 1) для реализации выходной функции (16—*1)

по наличию выхода с тремя состояниями (наличию входа ОЕ),

по способности передавать сигналы в двух направлениях. , Ац, А., и определяет, какой из восьми мультиплексоров DDIDDS будет подключен к выходу Y. Вход стробирования Е можно использовать только у последнего муль­типлексора DD9. Таким образом, на рис. 16.5 показана схема стробируемого мультиплексора с форматом (64-*1).

Помимо основного назначения коммутации входных сигналов мультиплексо­ры находят применение в сдвигающих устройствах, делителях частоты, триггер-ных устройствах и др.

Демультиплексоры. Демультиплексором (DMX) называют функциональный узел, который обеспечивает передачу цифровой информации, поступающей по одной линии, на несколько выходных линий. Выбор выходной линии осуществляет­ся при помощи сигналов, поступающих на адресные входы. Таким образом, демультиплексор выполняет преобразование, обратное действию мультиплексора.

Обобщенная схема демультиплексора, приведенная на рис. 16.6, сходна со схе­мой мультиплексора. Входной сигнал х поступает на вход коммутатора и через него передается на выходы Yy. 4), состояния входа и выходов которого приведены в табл. 16.3 Используя данные этой таблицы, получим выражение для выходных сигналов демультиплексора



Рис 164 Каскадирование мультиплексоров с тремя состояниями выхода

Рис 165 Схема пирамидального мультиплексора (64—> 1) на мультиплексорах (8—*!)

Структура демультипдексора на элементах И, реализующая уравнения (16—-3), приведена на-puc.l6.76. Схема демультиплек-сора (1—-2), также выполненная на элементах И, приведена на рис. 16.7 я. Инверторы в этих схе­мах обеспечивают формирование необходимых сигналов управления. В каждой схеме И два входа задей­ствованы для адресных сигналов Ад и А, а на третий вход подается входной сигнал X.

Рис. 16.6. Обобщенная схема демультиплексора

Как следует из уравнений

(16.3), реализация демультиплексора возможна также на элементах ИЛИ. Схема демультиплексора с четырьмя выходами на элементах ИЛИ, построенная по урав­нениям (16. 3), приведена на рис. 16.8.

Интегральные микросхемы демультиплексоров, так же, как и схемы мульти­плексоров, можно разделить на группы по следующим признакам:

• по числу выходов;

• по числу демультиплексоров в одном корпусе;

• по наличию стробирующего импульса Е,

по способности передавать сигналы в двух направлениях. Поскольку функции демультиплексоров сходны с функциями дешифраторов, их условное обозначение сделано одинаковым, а именно ИД. Поэтому такие мик­росхемы часто называют дешифраторами-демультиплексорами. Так, например, дешифратор К155ИДЗ можно использовать в качестве демультиплексора с форма­том (1-*16). При этом входы разрешения дешифрации используются в качестве основного входа демультиплексора X, а адресные входы и выходы используются по прямому назначению. В табл. 16.4 приведены некоторые схемы демультиплексоров и дешифраторов, которые можно использовать качестве демультиплексоров.

Мультиплексоры-демультиплексоры. п), в котором двунаправлен­ная стрелка указывает на двунаправленную передачу сигналов. В табл. 16.5 при­ведены сведения о некоторых ИМС мультиплексоров-демультиплексоров.

Мультиплексор/демультиплексор CWDM, 8-канальный, 1470-1610 нм, двухволоконный, с портом монитора, 2,0 дБ типичный IL, LC/UPC, монтаж в стойку 1U

ГлавнаяОптические сетиСеть WDMСерии FMU78163

Нажмите, чтобы открыть расширенный вид

 00:35

#78163

#78163

US$ 389.00

FS P/N: FMU-MC084761EM

FS P/N: FMU-MC084761EM

Заказы 2.3K

Отзывы 378

Вопросы 19

Models:

96CH C15-C62, Duplex, 6.0dB 64CH 191.3625-196.0875THz, Duplex, 5.8dB 60CH, Even, 190.7-196.6THz, Duplex, 6.0dB 60CH, Odd, 190.75-196.65THz, Duplex, 6.0dB 40CH, Even, 190.7125-196.5625THz, Duplex, 5.5dB 40CH, Odd, 190.7875-196.6375THz, Duplex, 5.5dB 40CH C21-C60, Duplex, 3. 0dB 40CH C21-C60, Duplex, 3.5dB 40CH C21-C60, Duplex, 4.5dB 40CH C21-C60 Active, Duplex, 4.8dB 18CH 1270-1610nm, Duplex, 2.2dB 18CH 1270-1610nm, Duplex, 5.0dB 16CH C21-C36, Duplex, 4.4dB 16CH C27-C42, Duplex, 4.2dB 16CH C43-C58, Duplex, 4.2dB 16CH C21-C36, Simplex, Side A, 4.0dB 16CH C45-C60, Simplex, Side B, 4.0dB 9CH 1270-1590nm, Simplex, Side A, 2.4dB 9CH 1290-1610nm, Simplex, Side B, 2.4dB 8CH C25-C32, Duplex, 3.2dB 8CH C53-C60, Duplex, 3.0dB 8CH C21-C35, Simplex, Side A, 4.2dB 8CH C22-C36, Simplex, Side B, 4.2dB 8CH 1270-1450nm, Duplex, 2.5dB 8CH 1470-1610nm, Duplex, 2.0dB 4CH 1270-1330nm, Duplex, 1.0dB Blank Plate FMU-1UFMX-N | 1U Chassis 96CH C15-C62, Duplex, 6.0dB 64CH 191.3625-196.0875THz, Duplex, 5.8dB 60CH, Even, 190.7-196.6THz, Duplex, 6.0dB 60CH, Odd, 190.75-196.65THz, Duplex, 6.0dB 40CH, Even, 190.7125-196.5625THz, Duplex, 5.5dB 40CH, Odd, 190.7875-196.6375THz, Duplex, 5.5dB 40CH C21-C60, Duplex, 3.0dB 40CH C21-C60, Duplex, 3.5dB 40CH C21-C60, Duplex, 4.
5dB 40CH C21-C60 Active, Duplex, 4.8dB 18CH 1270-1610nm, Duplex, 2.2dB 18CH 1270-1610nm, Duplex, 5.0dB 16CH C21-C36, Duplex, 4.4dB 16CH C27-C42, Duplex, 4.2dB 16CH C43-C58, Duplex, 4.2dB 16CH C21-C36, Simplex, Side A, 4.0dB 16CH C45-C60, Simplex, Side B, 4.0dB 9CH 1270-1590nm, Simplex, Side A, 2.4dB 9CH 1290-1610nm, Simplex, Side B, 2.4dB 8CH C25-C32, Duplex, 3.2dB 8CH C53-C60, Duplex, 3.0dB 8CH C21-C35, Simplex, Side A, 4.2dB 8CH C22-C36, Simplex, Side B, 4.2dB 8CH 1270-1450nm, Duplex, 2.5dB 8CH 1470-1610nm, Duplex, 2.0dB 4CH 1270-1330nm, Duplex, 1.0dB Blank Plate FMU-1UFMX-N | 1U Chassis

Series:

FMU Series

FHD Series

FMU Series

FHD Series

Solutions:

Access & Aggregation

Metro Networks

WDM Networks

Optical Access Network

Access & Aggregation

Metro Networks

WDM Networks

Optical Access Network

89 на глобальном складе, 17 мар, 2023

Посмотреть больше складов

Страна доставки: Казахстан

US$ 72. 00 по DHL

3 года гарантии

30-дневный срок возврата

30-дневный обмен

Описание

Решение для применения

Особенности

Видео

Вопросы и ответы

Отзывы

Библиотека

8ch 1470-1610 нм Dual Fiber CWDM Mux Demux, Free Space, с монитором и портом расширения

Основанный на технологии свободного пространства, пассивный 8-канальный CWDM MUX DEMUX позволяет мультиплексировать/демультиплексировать восемь отдельных каналов в одну пару волокон. Он прозрачен для протоколов и скоростей, поддерживает различные приложения, такие как 1G/10G/25G Ethernet, SDH/SONET и 8/4/2/1G Fiber Channel по одному и тому же оптоволоконному каналу.

Порт монитора позволяет подключить измеритель мощности или оптический анализатор спектра для мониторинга и устранения неисправностей в сети. Порт расширения используется для добавления дополнительных каналов в сеть, что обеспечивает гибкость для увеличения пропускной способности существующей оптоволоконной инфраструктуры.

Описание

Длина волны

8 каналов 1470-1610нм

Расстояние между каналами

20 нм

Полоса пропускания порта расширения

1260 нм~1457 нм

Полоса пропускания канала

±6,5 нм

Вносимые потери

≤ 2.4 дБ, 2.0 дБ(тип,)

Вносимые потери 1% порта монитора

≤ 24,3 дБ

Вносимые потери на порту Exp

≤ 2.4 дБ

Полоса пропускания

≤ 0.5 дБ

Технология

Свободное пространство

Изоляция канала

соседние ≥30 дБ
Несмежные ≥ 40 дБ

Возвратные потери

≥ 45 дБ

Направленность

≥ 50 дБ

Поляризационно-зависимые потери (PDL)

≤ 0.3 дБ

Поляризационная модовая дисперсия

≤ 0,1 пс

Оптическая мощность

≤ 500 мВт

Размеры (ВxШxГ)

1.73″x8.35″x10.04″ (44x212x255 мм)

Температура эксплуатации

-40 ~ 85°C (-40 ~ 185°F)

Температура хранения

-40 ~ 85°C (-40 ~ 185°F)

Примечание: Вносимые потери определяются разъёмами и адаптерами.

Сертификаты качества

Решение для применения

Сценарий 1

Сценарий 2

Более 

Сценарий 1

Посмотреть товары 

Сценарий 2

Посмотреть товары 

Сценарий 3

Посмотреть товары 

Сценарий 4

Посмотреть товары 

Особенности

Различные порты для 8 каналов CWDM Mux Demux

Канальный порт 1470–1610 нм для трафика CWDM сетки ITU, порт EXP для расширения услуг, порт MON для мониторинга оптических характеристик.

Обеспечивает быстрое соединение и развертывание

Продуманный дизайн структуры соответствует пользовательскому опыту, помогая удобно использовать товар.

Ленты и цветные этикетки

Быстрая и точная установка.

TX/RX

Наглядно покажите, как соединить соединительный кабель.

Дуплексная пылезащитная крышка

Простота вставки и удаления.

Расширение без перерыва в работе

Порт расширения можно использовать для подключения другого мультиплексора CWDM для расширения длины волны, а порт 1530 нм можно подключить к мультиплексору DWDM для гибридного решения CWDM/DWDM.

Расширьте возможности оптоволокна с помощью сетей WDM

Одно волокно может быть использовано несколькими различными данными или службами в сети WDM. Это максимально увеличивает мощность волокна и обеспечивает существенную экономию.

Мультиплексирование различных сервисов на любой скорости

Гибкое сочетание 1G/10G/25G/40G/100G/200G Ethernet, SAN, OTN, SDH/SONET и собственных видеосервисов, прозрачное для любой скорости, любого мультиплексирования и обновления сервисов.

Интерконнект ЦОД для сети WDM

Mux Demux легко взаимодействует с транспондером, мультиплексором и сторонними продуктами WDM, чтобы сформировать экономичные специализированные решения CWDM с высокой пропускной способностью.

ЦОД/DCI

Кампус/Институт

Предприятие/Бизнес

Мобильность

Индивидуальное решение в соответствии с вашими потребностями

Увеличение пропускной способности сети

до 96 каналов DWDM для одновременного подключения по сети с темным волокном.

Разработка и оптимизация сетей

Включает спецификацию материалов (BOM), соответствующую требованиям перспективной сети

Постановка и поддержка конфигурации

включает в себя создание, тестирование и конфигурирование всей сети

FMU-MC084761EM

FMU-MC082745

FHD-C84761EM

FHD-C82745EM

Количество каналов

8

8

8

8

Длина волны

1470-1610 нм

1270-1450 нм (пропустить 1390, 1410нм)

1470-1610 нм

1270-1450 нм (пропустить 1390, 1410нм)

Вносимая потеря

≤ 2,4 дБ, 2,0 дБ типичный

≤ 3,0 дБ, 2,5 дБ типичный

≤ 2,4 дБ, 2,0 дБ типичный

≤ 2,4 дБ, 2,0 дБ типичный

Разнос каналов

20 нм

20 нм

20 нм

20 нм

Изоляция канала

Смежные ≥ 30 дБ
Несмежные ≥ 40 дБ

Смежные ≥ 30 дБ
Несмежные ≥ 40 дБ

Смежные ≥ 30 дБ
Несмежные ≥ 40 дБ

Смежные ≥ 30 дБ
Несмежные ≥ 40 дБ

Обратные потери

≥ 45 дБ

≥ 45 дБ

≥ 45 дБ

≥ 45 дБ

Спецслужба

Монитор, порт расширения

Монитор, порт расширения

Монитор, порт расширения

Технологии

Free Space

тонкий пленочный фильтр

Free Space

Free Space

Атрибуты

Пассивный

Пассивный

Пассивный

Пассивный

Тип мониторинга

OPD/OPM

OPD/OPM

OPD/OPM

Мощность управления

≤ 500 мВт

≤ 500 мВт

≤ 500 мВт

≤ 500 мВт

Корпус

подключаемый модуль FMU

подключаемый модуль FMU

подключаемый модуль FHD

подключаемый модуль FHD

Видео

 00:35

8CH 1470-1610nm Low Loss CWDM Mux Demux, with Monitor and Expansion Port, LC/UPC | FS

 01:56

How to Use EXP Port of CWDM Mux Demux for Expansion

 01:17

How to Test the Insertion Loss of CWDM Mux Demux | FS

Описание 

Решение для применения 

Особенности 

Видео 

Все (19)Application (5)Expansion Port (5)Product Comparison (3)1310nm Port (2)Matching Product (2)Matching Transceivers (2)Insertion Loss (1)Power (1)Product Recommendation (1)Structure (1)Weight (1) Более + Более 

Q:

От H***n 27/10/2021

A:

От FS. COM 27/10/2021

Полезный0 Отзывы0

Q:

От D***k 24/11/2022

A:

От FS.COM 05/12/2022

Полезный0 Отзывы0

Q:

От S***y 15/11/2022

A:

От FS.COM 03/12/2022

Полезный0 Отзывы0

Более 

Более 

Сортировать:

4.9

5 звезд 345

4 звезды 33

3 звезды 0

2 звезды 0

1 звезда 0

5. 0

Prompt delivery. Excellent package and arrived in perfect order. We’ve not yet had a chance to run integration tests though.

подтвердит покупку

Полезный 0

4.0

If you’re looking to enhance capacity without introducing complexity or incurring huge costs, then FS is a good choice. We’ve increased our bandwidth in a simple and affordable way.

подтвердит покупку

Полезный 4

4.0

Works for my projects
A CWDM solution could easily cover the distances involved.

подтвердит покупку

Полезный 4

Более 

мир электроники — Мультиплексор и Демультиплексор

 материалы в категории

Мультиплексор

Мультиплексор — это устройство, которое осуществляет выборку одного из нескольких входов и подключает его к своему выходу, в зависимости от состояния двоичного кода. Ну в общем- мультиплексор это так сказать логический переключатель который переключается двоичным кодом. Причем мультиплексор имеет несколько входов а выход всего лишь один.
К выходу подключается тот вход, чей номер соответствует двоичному коду. Ну и навороченное определение: мультиплексор — это устройство, преобразующее параллельный код в последовательный.

Структуру мультиплексора можно представить различными схемами, но более понятна, на мой взгляд, вот эта:

Самая большущая микросхема справа- не что иное, как элемент И-ИЛИ. Конкретно здесь элемент 4-х входовый. Ну а квадратики с единичками внутри, если кто не помнит, инверторы. Разберем выводы:
Те, что слева, (то есть которые D0-D3), называются информационными входами. На них чего-нибудь подают. Входы посередке, (это которые А0-А1), называются адресными входами. Вот сюда именно и подается двоичный код, от которого зависит, какой из входов D0-D3 будет подключен к выходу, на этой схеме обозначенному как Y.

Вход С здесь это типа как тактовый для разрешения работы (ну как у некоторых триггеров). В принципе он нам пока не нужен. Ну его в баню…
На схеме еще есть входы адреса с инверсией (А1 и А0 с черточкой сверху). Так вот они тоже пока не нужны.

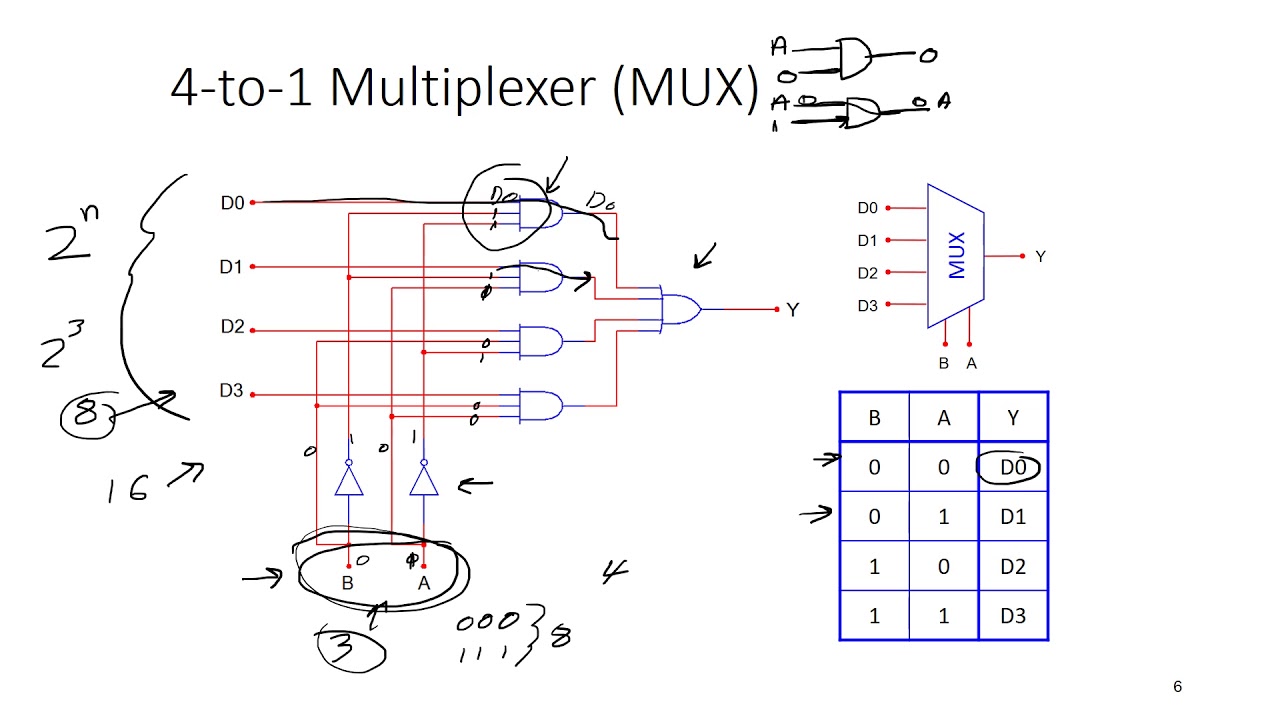

На этом рисунке показан четырехвходовой, или как еще его называют, 4Х1 мультиплексор.(4 информационых на один выход).
Как нам известно, максимальное число переменных определяется как 2n, где n — разряд кода. Здесь мы видим, что переменных четыре штуки, а значит разряд будет равен 2 (22 = 4), поэтому адресных всего 2.
Для пояснения принципа работы этой схемы посмотрим на табличку истинности:

A1 A0 Y
0 0 D0
0 1 D1
1 0 D2
1 1 D3



Вот так двоичный код выбирает нужный вход.
Скажем, мы имеем четыре разных источника информации (генераторы например какие-нибудь там или еще чего…), и в зависимости от двоичного кода который мы будем подавать на адресные входы мы можем подключать к выходу один из источников.

Обозначение мультиплексора на схеме вот такое:

Эта картинка так, для примеру. Ведь, думаю и так понятно что мультиплексоров очень много-  есть и сдвоенные четырехвходовые, восьмивходовые, 16-ти входовые, счетверенные двухвходовые и так далее…

Демультиплексор

Демультиплексор. Демультиплексор — устройство, обратное мультиплексору. Т. е., у демультиплексора один вход и куча выходов. Двоичный код определяет, какой выход будет подключен ко входу. Другими словами, демультиплексор — это устройство, которое осуществляет выборку одного из нескольких выходов и подключает его к своему входу или, это переключатель сигналов, управляемый двоичным кодом и имеющий один вход и несколько выходов. Ко входу подключается тот выход, чей номер соответствует состоянию двоичного кода. И навороченное определение: демультиплексор — это устройство, которое преобразует последовательный код в параллельный.

Обычно в качестве демультиплексора используют дешифраторы двоичного кода в позиционный, в которых вводят дополнительный вход стробирования.
Из-за схожести структур мультиплексора и демультиплексора в КМОП сериях есть микросхемы, которые одновременно являются мультиплексорром и демультиплексором, смотря с какой стороны подавать сигналы, например, К561КП1, работающая как переключатель 8х1 и переключатель 1х8 (то бишь, как мультиплексор и демультиплексор с восемью входами или выходами).
Кроме того, в КМОП микросхемах помимо переключения цифровых сигналов (лог. 0 или 1) существует возможность переключения аналоговых. Другими словами, это переключатель аналоговых сигналов, управляемый цифровым кодом. Такие микросхемы называются коммутаторами. К примеру, с помощью коммутатора можно переключать сигналы, поступающие на вход усилителя (селектор входов). Вот напоследок простенькую схемку селектора входов УМЗЧ мы и рассмотрим. Построим ее, ну скажем, с использованием триггеров и мультиплексора.

Вот такая нехитрая схемка. Итак, разберем работу и детальки.
На триггерах микросхемы DD1 собран кольцевой счетчик нажатий кнопки разрядностью 2 (два триггера — 2 разряда).
Двухразрядный двоичный код поступает на адресные входы D0-D1 микросхемы DD2. Микросхема DD2 представляет собой сдвоенный четырехканальный коммутатор.
В соответствии с двоичным кодом к выходам микросхемы А и В подключаются входы А0-А3 и В0-В3 соответственно.
Элементы R1, R2, C1 устраняют дребезг контактов кнопки.
Дифференцирующая цепь R3C2 устанавливает триггеры в нулевое состояние при включении питания, при этом к выходу подключается первый вход.
При нажатии на кнопку триггер DD1.1 переключается в состояние лог. 1 и к выходу подключается второй вход и т. д. Перебор входов идет по кольцу, начиная с первого.

С одной стороны просто, с другой немного неудобно: черт его знает, сколько раз нажали на кнопку после включения и какой вход подключен к выходу. ..
Хорошо бы поставить индикатор подключенного входа.
Вот тут-то и пригодится семисегментный дешифратор… А про это у нас уже был разговор в статейке Шифраторы и Дешифраторы и даже схемка была как с дешифратору семисегментный индикатор подключается…

Берем дешифратор и индикатор, обрубаем счетчик и другую галиматью, переносим дешифратор с индикатором на схему коммутатора и первые два входа дешифратора (на схеме обозначен как DD3), т. е. 1 и 2 (выв. 7 и 1) подключаем к прямым выходам триггеров DD1.1 DD1.2 (выв. 1 и 13). Входы дешифратора 4 и 8 (выв. 2 и 6) кидаем на корпус (т. е. подаем лог. 0). Все! Индикатор будет показывать состояние кольцевого счетчика, а именно циферки от 0 до 3. Цифирка 0 соответствует первому входу, 1 — 2-му и т. д.

Примечание: Все что вы здесь прочитали было подсмотрено на сайте naf-st.ru

Но в принципе у нас и собственный ФОРУМ имеется если вдруг спросить чего хотели…



Персональный сайт — Мультиплексоры и демультиплексоры

Меню сайта

Категории раздела
Дистанционное обучение [0]

Наш опрос

Статистика

Онлайн всего: 1

Гостей: 1

Пользователей: 0


Мультиплексор (электроника)

Мультиплексорами называются устройства, которые позволяют подключать несколько входов к одному выходу. Демультиплексорами называются устройства, которые позволяют подключать один вход к нескольким выходам.

Содержание

  • 1 Устройство
  • 2 Описание мультиплексора с помощью булевой функции
  • 3 Функциональная схема мультиплексора
    • 3.1 Мультиплексор стробирования
  • 4 Демультиплексор

Устройство

Рис. 1. Мультиплексор на 2 входа

Схематически мультиплексор можно изобразить в виде коммутатора, обеспечивающего подключение одного из нескольких входов (их называют информационными) к одному выходу устройства. Коммутатор обслуживает управляющая схема, в которой имеются адресные входы и, как правило, разрешающие (стробирующие).

Рис. 2. Функциональная схема мультиплексора на 2 входа

Рис. 3. Функциональная схема мультиплексора на 4 входа

Сигналы на адресных входах определяют, какой конкретно информационный канал подключен к выходу. Если между числом информационных выходов n и числом адресных входов m действует соотношение n=2m, то такой мультиплексор называют полным. Если n<2m, то мультиплексор называют неполным.

Разрешающие входы используют для расширения функциональных возможностей мультиплексора. Они используются для наращивания разрядности мультиплексора, синхронизации его работы с работой других узлов. Сигналы на разрешающих входах могут разрешать, а могут и запрещать подключение определенного входа к выходу, то есть могут блокировать действие всего устройства.

Мультиплексоры бывают

  • Нормальнозамкнутые — размыкаются при срабатывании
  • Нормальноразомкнутые — замыкаются при срабатывании

Рис. 4.

Можно ли сократить количество проводов? Одновременно по каждому проводнику от любого датчика передаём состояние. Возьмем один провод и будем последовательно подключать все датчики и определять их состояние.

Рис. 5.

Используем временное разделение, то есть осуществляем мультиплексирование канала (мультиплексор — устройство, в котором используется временное разделение). Обратное преобразование называется демультиплексированием, а устройство — демультиплексор.

Условно-графическое изображение предоставлено на Рис.1. S — управляющий вход. Если S=0, то Y = x0, если S=1, то Y = x1. x0 и x1 — информационные входы, S — информационный выход.

На рисунке 2 представлен мультиплексор на 4 входа.

  • Y = x0 если S0 = 0, S1 = 0
  • Y = x1 если S0 = 0, S1 = 1
  • Y = x2 если S0 = 1, S1 = 0
  • Y = x3 если S0 = 1, S1 = 1

Описание мультиплексора с помощью булевой функции

Данная БФ описывает работу мультиплексора на 4 входа

Функциональная схема мультиплексора

На рисунке 3 представлена функциональная схема мультиплексора, где E — вход стробирования (вход разрешения работы). Время задержки будет:

  • Максимальное время задержки: tзад = tзадИ + tзадНЕ + tзадИЛИ
  • tзадX0/Y = tзадИ + tзадНЕ + tзадИЛИ
  • tзадX3/Y = tзадИ + tзадИЛИ

Рис. 6. Временные диаграммы

При tИЛИ < tзад выход определяется конкретной реализацией. Для избежания ПП в самой схеме можно:

  1. Поставить повторитель и таким образом компенсировать tзадНЕ
  2. Заблокировать выход схемы на время ПП (подавать 0) — использовать стробирующий импульс (необходим вход стробирования).

Мультиплексор стробирования

Мультиплексор служит для логического соединения, а так же для коммутирования сигнала (например, аналогового). Также может использоваться для логического соединения.

Демультиплексор



Демультиплексор на 4 выхода

Функциональная схема демультиплексора на 4 выхода

Демультиплексор — устройство, в котором сигналы с одного информационного входа поступают в желаемой последовательности по нескольким выходам в зависимости от кода на адресных шинах. Таким образом, демультиплексор в функциональном отношении противоположен мультиплексору. Демультиплексоры обозначают через DMX или DMS. Если между числом выходов и числом адресных входов действует соотношение n=2m для двоичных демультиплексоров или n=3m для троичных демультиплексоров, то такой демультиплексор называют полным. Если n<2m для двоичных демультиплексоров или n<3m для троичных демультиплексоров, то демультиплексор называют неполным. Функции демультиплексоров сходны с функциями дешифраторов. Дешифратор можно рассматривать как демультиплексор, у которого информационный вход поддерживает напряжение выходов в активном состоянии, а адресные входы выполняют роль входов дешифратора. Поэтому в обозначении как дешифраторов, так и демультиплексоров используются одинаковые буквы — ИД.

Сигнал, приходящий на Х будет на обоих выходах Y0 и Y1 сразу и исчезнет только через

tзадmax = tзадНЕ + tзадИ

tзад = tзадИ + tзадНЕ + tзадИЛИ

Демультиплексор осуществляет обратное преобразование мультиплексору.

Позиционный код

двоичный код

a3a2a1a0HEX
00000
00011
00102
00113
01004
01015
01106
01117
10008
10019
1010a
1011b
1100c
1101d
1110e
1111d

Предполагается, что любой разряд имеет соответствующий вес:

76543210
000000003
010000006

«1» ставится в соответствующий разряд, число «8» в данной разрядной сетке представить не получится.

Инверсионный позиционный код

В данном коде значение задаётся позицией «0», а не «1»

Позиционный двоично-десятичный код

0000001000 — «3»

0000100000 — «5»

Вход на сайт

Поиск

Календарь

«  Март 2023  »
ПнВтСрЧтПтСбВс
  12345
6789101112
13141516171819
20212223242526
2728293031


Архив записей
  • 2014 Январь

Друзья сайта
Сайт Иванской Светланы Алексеевны

Конкурс сайтов


Мультиплексоры.

Демультиплексоры

Министерство  образования и  науки Российской Федерации

Федеральное агентство по образованию

ГОУ ВПО «Уральский государственный  технический университет  – УПИ»

Кафедра «Автоматика и  информационные технологии»


Оценка_______________

Члены комиссии:__________

Пояснительная записка к курсовому  проекту

по  дисциплине «Схемотехника  ЭВМ»

230100 0000 01 ПЗ



Преподаватель:  Бессонов Н. П.

Студент:  Авксенова А. Е.

Группа:  Р-34031








2006





Со временем развития цифровой техники появилась  необходимость пересылать данные от многих источников к одному. Для  этого был изобретен мультиплексор. Так же для решения обратной задачи – пересылки данных от одного источника в несколько – изобретен демультиплексор.

В данной работе обобщены сведения об мультиплексорах и демультиплексорах, приведены схемы из реализации, рассмотрены особенности разных микросхем.



1.1. Общие сведения.

Мультиплексорами  называются устройства, которые позволяют  подключать несколько входов к одному выходу. В простейшем случае такую  коммутацию можно осуществить при  помощи ключей:

Рис. 1. Коммутатор (мультиплексор), собранный  на ключах.

Такой коммутатор одинаково хорошо будет  работать как с аналоговыми, так  и с цифровыми сигналами. Однако скорость работы механических ключей оставляет желать лучшего, да и управлять  ключами часто приходится автоматически  при помощи какой-либо схемы.

В цифровых схемах требуется управлять ключами при помощи логических уровней. То есть нужно подобрать устройство, которое могло бы выполнять функции электронного ключа с электронным управлением цифровым сигналом.

1.2. Особенности построения  мультиплексоров  на ТТЛ элементах

Попробуем заставить работать в качестве электронного ключа уже знакомые нам логические элементы. Рассмотрим таблицу истинности логического элемента «И». При  этом один из входов логического элемента «И» будем рассматривать как  информационный вход электронного ключа, а другой вход – как управляющий. Так как оба входа логического элемента «И» эквивалентны, то не важно какой из них будет управляющим входом.

Пусть вход X будет управляющим, а Y — информационным. Для простоты рассуждений, разделим таблицу истинности на две части в зависимости от уровня логического сигнала на управляющем входе X.

YXOut
001
011
101
110

По таблице  истинности отчетливо видно, что  пока на управляющий вход X подан нулевой логический уровень, сигнал, поданный на вход Y, на выход Out не проходит. При подаче на управляющий вход X логической единицы, сигнал, поступающий на вход Y, появляется на выходе Out.

Это означает, что логический элемент «И» можно  использовать в качестве электронного ключа. При этом не важно, какой из входов элемента «И» будет использоваться в качестве управляющего входа, а какой — в качестве информационного. Остается только объединить выходы элементов «И» в один выход. Это делается при помощи элемента «ИЛИ» точно так же как и при построении схемы по произвольной таблице истинности. Получившийся вариант схемы коммутатора с управлением логическими уровнями приведен на рисунке 2.

Рис. 2. Принципиальная схема мультиплексора, выполненная на логических элементах.

В схемах, приведенных на рисунках 1 и 2, можно одновременно включать несколько входов на один выход. Однако обычно это приводит к непредсказуемым последствиям. Кроме того, для управления таким коммутатором требуется много входов, поэтому в состав мультиплексора обычно включают двоичный дешифратор, как показано на рисунке 3. Это позволяет управлять переключением информационных входов при помощи двоичных кодов, подаваемых на управляющие входы. Количество информационных входов в таких схемах выбирают кратным степени числа два.

Рис. 3. Принципиальная схема мультиплексора, управляемого двоичным кодом.

Условно графическое обозначение 4-входового  мультиплексора с двоичным управлением  приведено на рис. 4. Входы A0 и A1 являются управляющими входами мультиплексора, определяющими адрес входного сигнала, который будет соединён с выходным выводом мультиплексора Y. Сами входные сигналы обозначены как X0, X1, X2 и X3.

Рис. 4. Условно графическое обозначение  четырёхвходового мультиплексора.

В условно-графическом  обозначении названия информационных входов A, B, C и D заменены названиями X0, X1, X2 и X3, а название выхода Out заменено на название Y. Такое название входов и выходов более распространено в отечественной литературе. Адресные входы обозначены как A0 и A1.

1.3. Особенности построения  мультиплексоров на КМОП элементах

При работе с КМОП логическими элементами электронный  ключ очень легко получить на одном  или двух МОП транзисторах, поэтому  в КМОП схемах логический элемент  “И” в качестве электронного ключа  не используется. Схема электронного ключа, выполненного на комплементарных МОП транзисторах, приведена на рисунке 5.

Рис. 5. Схема электронного ключа, выполненного на МОП транзисторах.

Такой ключ может коммутировать как  цифровые, так и аналоговые сигналы. Сопротивление открытых транзисторов составляет десятки Ом, а сопротивление закрытых транзисторов превышает десятки мегом. В этом есть как преимущества, так и недостатки. То, что ключ, собранный на МОП транзисторе, не является обычным логическим элементом, позволяет объединять выходы электронных ключей в точном соответствии со схемой, приведённой на рисунке 1. Это явно упрощает схему устройства.

Кроме того, МОП мультиплексор может  быть использован для коммутации аналоговых сигналов. При этом только следует не забывать, что схема  не выдерживает отрицательных напряжений. Это означает, что для аналоговых сигналов необходимо использовать схему смещения, так чтобы значения аналогового сигнала находились в диапазоне от потенциала общего провода схемы до напряжения питания мультиплексора.

В то же самое время, при работе с мультиплексором, собранным на таких ключах, приходится ставить на его входе и выходе логические элементы. Только в этом случае цифровая схема в целом будет функционировать правильно. Следует отметить, что в большинстве случаев это условие выполняется автоматически.

Теперь  вспомним, что в мультиплексоре требуется  подключать к выходу только один из входных сигналов. Точно также  как и в ТТЛ микросхемах  для управления электронными ключами  двоичным кодом в состав мультиплексора вводится дешифратор. Схема такого мультиплексора приведена на рисунке 6.



Рис.6. Мультиплексор, управляемый двоичным кодом.

Условно-графическое  обозначение мультиплексоров не зависит от технологии изготовления микросхем, то есть КМОП мультиплексор  обозначается точно так же, как это приведено на рисунке 4.

В отечественных  микросхемах мультиплексоры обозначаются буквами КП, следующими непосредственно  за номером серии микросхем. Например, микросхема К1533КП2 является сдвоенным  четырёхканальным мультиплексором, выполненным  по ТТЛ технологии, а микросхема К1561КП1 является сдвоенным четырёхканальным мультиплексором, выполненным по КМОП технологии.



1.4. Мультиплексоры. Примеры  микросхем.

Микросхемы К176КТ1, К561КТЗ, КР1561КТЗ (рис. 7) содержат по четыре аналоговых ключа. Каждый ключ имеет три вывода — два информационных А и В и один управляющий С. При подаче лог. 0 на вход С информационные выводы разомкнуты между собой и паспортный ток утечки между ними не превышает 2 мкА (реально значительно меньше). При подаче лог. 1 на вход С сопротивление ключа уменьшается до нескольких сотен Ом. Это сопротивление нелинейно и зависит от напряжения между информационным выводом, на который подается входной сигнал, и общим проводом. Максимальное сопротивление ключ имеет при указанном напряжении, близком к половине напряжения питания, минимальное — при напряжении, близком к нулю или напряжению питания.

Рис.7. Микросхемы К176КТ1, К561КТ3, КР1561КТ3

В табл. 1 приведены минимальное и максимальное сопротивление открытого ключа  при изменении напряжения на его информационном входе при различных напряжениях питания.

Табл. 1.

Напряжение  источника питания,В ;Сопротивление открытого ключа, Ом
К176КТ1К561КТЗ
3400. ..бесконеч.500…бесконеч.
5200…бесконеч.250…1000
9100…1200110,..220
10100…600100…200
15100…20060…120

Как видно  из таблицы, при напряжении питания 3…5 В ключ К176КТ1 может пропускать сигнал, лишь близкий к напряжению питания или нулю, то есть только цифровой сигнал. Аналоговый сигнал, меняющийся в диапазоне от нуля до напряжения питания, Ключ К176КТ1 может пропускать лишь при напряжении питания 9…15 В. Для ключей микросхемы К561КТЗ диапазон напряжений питания, при котором возможно пропускание аналогового сигнала — от 5 до 15 В. Для получения малых нелинейных искажений при коммутации аналоговых сигналов сопротивление нагрузки должно иметь величину порядка 100 кОм и более. В любом случае амплитудные значения коммутируемого сигнала не должны быть выше напряжения источника питания и ниже нуля.

Микросхемы К561КП1 и КР1561КП1 содержат по два четырехвходовых мультиплексора. Микросхемы имеют два адресных входа 1 и 2, общие для обоих мультиплексоров, общий вход стробирования S, информационные входы ХОХЗ первого мультиплексора и его выход, входы Y0Y3 второго мультиплексора и его выход. Два варианта изображения микросхемы КП1 приведены на рис. 8.

Рис.8. Структура  микросхемы К561КП1 (а) и ее обозначение (б).

При подаче на адресные входы 1 и 2 двоичного кода адреса и на вход S лог. 0 выходы мультиплексоров соединяются со входами, номера которых соответствуют десятичному эквиваленту кода адреса. Если на входе S лог. 1, выходы мультиплексоров отключаются от входов и переходят в высокоимпедансное состояние. Соединение входов с выходом мультиплексора происходит аналогично соединению в микросхемах К176КТ1, К561КТЗ и КР1561КТЗ при помощи двунаправленных ключей на комплементарных МОП-транзисторах. Передаваемый через мультиплексор сигнал может быть как аналоговым, так и цифровым, он может передаваться как со входов на выход (микросхема работает в режиме мультиплексора), так и с выхода распределяться на входы (режим демультиплексора).

Особенность микросхемы КП1 по сравнению с ранее  рассмотренными ключами КТ1 и КТЗ — возможность коммутации аналоговых и цифровых сигналов с амплитудой от пика до пика, превышающей амплитуду входных управляющих сигналов, подаваемых на входы 1,2, S.

Микросхема  имеет три вывода для подачи напряжения питания -вывод 16 Uпит1, вывод 7 — Uпит2, вывод 8 — общий провод. Напряжение Uпит1 должно быть положительным и находиться в пределах от 3 до 15В, напряжение Uпит2 — равно нулю или отрицательное, сумма абсолютных величин Uпит1 и Uпит2 не должна превышать 15В. Входные управляющие сигналы должны иметь уровни Uпит1, (лог. 1) и 0 В (лог. 0), коммутируемые сигналы могут находиться в диапазоне от Uпит1 до Uпит2. В табл. 10 приведены некоторые возможные сочетания напряжений источников питания, управляющих сигналов, а также диапазон возможного изменения сопротивления открытого ключа мультиплексора. Максимальное сопротивление открытый ключ имеет при коммутируемом напряжении в середине допустимого диапазона напряжений, минимальное — на краях диапазона.

Разница между мультиплексором и демультиплексором

Мультиплексор и демультиплексор. Демультиплексор: узнайте, в чем разница между мультиплексором и демультиплексором?

И мультиплексор, и демультиплексор очень распространены в области сетевой передачи. В основном это различные методы, которые мультиплексируют световые сигналы поверх сигнала оптоволоконной линии (оптической). Прежде чем мы углубимся в разницу между мультиплексором и демультиплексором, давайте узнаем о них больше. В основном это WDM (мультиплексирование с разделением по длине волны), CDM (мультиплексирование с кодовым разделением), OTDM (оптическое мультиплексирование с временным разделением).

Из них WDM является наиболее распространенным способом использования длин волн для увеличения пропускной способности. Они могут сделать это путем мультиплексирования различных оптических сигналов (несущих) в одном оптическом волокне. WDM имеет два разных типа длин волн: плотный WDM и грубый WDM. DWDM в основном использует окно передачи c-диапазона, в то время как CWDM обеспечивает 18 каналов в различных окнах передачи кварцевого волокна.

Что такое мультиплексор?

Это тип селектора данных, который может принимать несколько входных данных и генерировать один выходной. Таким образом, в этом случае входных строк 2n, а выходных строк 1. Здесь n относится к общему количеству строк выбора. Мультиплексор в основном представляет собой комбинационную схему, поскольку он производит только один выходной сигнал даже после приема нескольких входных данных.

Процесс мультиплексирования — это метод, при котором различные цифровые входные сигналы, аналоговые сигналы или потоки данных передаются по одному каналу. Метод в основном объединяет различные низкоскоростные каналы в один высокоскоростной для процесса передачи. Здесь он эффективно использует высокоскоростной канал.

При использовании мультиплексной связи оператор связи может легко избежать обслуживания нескольких линий, что снижает эксплуатационные расходы. Электронное устройство, выполняющее процесс мультиплексирования, называется мультиплексором. По сути, это аппаратный компонент, объединяющий несколько аналоговых или цифровых сигналов (входов) в одну линию передачи.

Что такое демультиплексор?

Это тип распределителя данных, который принимает один вход и генерирует несколько выходов. Таким образом, в случае демультиплексора у нас есть только 1 входная линия, а количество выходных линий равно 2n. Здесь n представляет линию выбора.

Демультиплексор в основном действует как комбинационная схема, которая способна принимать только один вход данных, но направляет их через различные выходы. Короче говоря, это процесс, обратный процессу мультиплексора, но оба они не противоположны. Он повторно преобразует сигнал (с потоками аналогового или цифрового сигнала) обратно в несвязанные и отдельные сигналы (исходные сигналы).

Инверсное мультиплексирование противоположно процессу мультиплексирования. Это в основном разбивает один поток данных на несколько связанных потоков данных. Основное различие между обратным мультиплексированием и процессом демультиплексирования заключается в том, что при демультиплексировании генерируются несвязанные потоки вывода, тогда как при обратном мультиплексировании генерируются связанные потоки вывода.

Разница между мультиплексором и демультиплексором

Параметры Мультиплексор Демультиплексор
Определение Мультиплексор относится к типу комбинационной схемы, которая принимает несколько входов данных, но обеспечивает только один выход. Демультиплексор относится к типу комбинационной схемы, которая принимает только один вход, но направляет его через несколько выходов.
Техника преобразования Мультиплексор выполняет преобразование из параллельного в последовательный. Демультиплексор выполняет преобразование из последовательного в параллельный.
Общее имя Селектор данных Распределитель данных
Принцип действия Мультиплексор работает по принципу многие к одному . Демультиплексор работает по принципу один ко многим .
Конфигурация устройств Он ведет себя как селектор данных, поскольку мультиплексор представляет собой устройство N:1. Он ведет себя как распределитель данных, поскольку демультиплексор представляет собой устройство 1:N.
Общее количество вводов данных Имеет несколько входов данных и сигналов. Имеет один вход данных и сигналов.
Общее количество выходных данныхМультиплексор генерирует один выход для данных и сигналов. Демультиплексор генерирует несколько выходных данных для данных и сигналов.
Обработка информации Он обрабатывает цифровые данные и информацию, собирая их из нескольких источников и объединяя их в один источник в качестве вывода. Он собирает цифровые данные и информацию из одного источника/канала, а затем преобразует их в набор из нескольких источников в качестве выходных данных.
Тип цифровой настройки Мультиплексор действует как цифровой переключатель. Демультиплексор действует как цифровая схема.
Тип логики Мультиплексор следует логическому типу, который является комбинационным. Демультиплексор также соответствует типу комбинационной логики.
Конец использования В процессе мультиплексирования с временным разделением мы используем мультиплексор на конце передатчика. В процессе мультиплексирования с временным разделением мы используем демультиплексор на конце приемника.

Продолжайте учиться и следите за обновлениями, чтобы получать последние новости об экзамене GATE, а также о критериях приемлемости GATE, GATE 2023, пропускной карте GATE, форме заявки GATE, учебном плане GATE, сокращении GATE, вопроснике GATE предыдущего года и многом другом.

Разница между мультиплексором и демультиплексором (с операционным рисунком и сравнительной таблицей)

Основным фактором, отличающим мультиплексор от демультиплексора , является их способность принимать множественный вход и один вход соответственно. Мультиплексор, также известный как MUX работает с несколькими входами, но имеет один выход. В отличие от демультиплексора, также известного как , DEMUX просто меняет операцию MUX и работает с одним входом, но передает данные на несколько выходов.

Здесь следует отметить, что мультиплексор действует как селектор данных, таким образом обеспечивая один выход из нескольких входов. Однако демультиплексор действует как распределитель данных и генерирует несколько выходов с одним входом.

Мы обсудим некоторые другие основные различия между MUX и DEMUX, но перед этим взглянем на содержание, которое будет обсуждаться в этой статье.

Содержание: Мультиплексор и демультиплексор

  1. Сравнительная таблица
  2. Определение
  3. Ключевые отличия
  4. Заключение

Сравнительная таблица

Параметр Мультиплексор Демультиплексор
Определение Мультиплексор представляет собой комбинационную схему, которая обеспечивает один выход, но принимает несколько входных данных. Демультиплексор представляет собой комбинационную схему, которая принимает один вход, но этот вход может быть направлен через несколько выходов.
Символ
Количество вводов данных Несколько Одиночное
Количество выходных данных Одиночный Многократный
Метод преобразования Выполняет параллельное последовательное преобразование. Выполняет последовательное преобразование в параллельное.
Конфигурация устройства Это устройство N к 1 и поэтому ведет себя как селектор данных. Это устройство от 1 до N и поэтому ведет себя как распространитель данных.

Определение мультиплексора

Это логическая схема, которая позволяет генерировать один выход, принимая несколько входных данных. Мультиплексор состоит из управляющего сигнала или входа выбора данных, который завершает вывод нескольких входов. Таким образом, также известный как селектор данных.

Обозначается как схема «многие к одному» из-за возможности выбора одного выхода из нескольких входов.

На рисунке ниже показана схема мультиплексора, включая входные, выходные и управляющие сигналы.

Работает как многопозиционный переключатель с цифровым управлением управляющими сигналами. Здесь строки выбора определяют, какой вход будет переключен на выход из нескольких входов. Как видно на рисунке выше, n входных сигналов подаются на мультиплексор, содержащий m управляющих сигналов. Однако на выход передается только 1 источник данных.

Между строками ввода и выбора существует отношение, которое заслуживает внимания и определяется как:

2 m = n

: m — линии выбора, n — входные линии

Можно иметь несколько конфигураций мультиплексора в зависимости от входных линий и подаваемого на него управляющего сигнала.

Давайте рассмотрим мультиплексор 4 к 1, который состоит из 4 входных сигналов и 2 управляющих сигналов, чтобы обеспечить один выход.

Здесь к MUX применяются 4 входных бита: D 0 , D 1 , D 2 , D 3 , а управляющие сигналы — a и b. Таким образом, любые входные данные могут быть переданы на выход при изменении уровня управляющего сигнала.

Таблица истинности для мультиплексора показана ниже. Давайте рассмотрим 4 отдельных случая, чтобы понять изменение выхода при управлении уровнем управляющих сигналов.

Строки выбора данных Выбран вход Вход Выход
а б Д Д З
0 0 D 0 0
1
0
1
0 1 D 1 0
1
0
1
1 0 D 2 0
1
0
1
1 1 Д 3 0
1
0
1

Случай 1 : Учтите, что оба подаваемых управляющих сигнала a и b имеют низкий уровень, т. е. 0. В таком состоянии из-за наличия входов вентиля НЕ I 1 и I 2 только вентиля И 1 высокий. Таким образом, если входной бит D 0 высокий, то выход высокий, а если вход D 0 низкий, то логический элемент И формирует свой выход как 0.

Таким образом, с уровнем управляющего сигнала 00 только A 1 включен, а все остальные отключены, поэтому полученный результат является отражением бита данных, связанного с A 1 .

Случай 2 : Когда управляющий сигнал a имеет низкий уровень, а сигнал b высокий, включается вентиль И 2, поскольку I 1 и I 2 из A 2 будут высокими. Итак, входной бит D 1 определяет вывод A 2 . Если D1 высокий, на выходе будет 1, иначе 0.

Случай 3 : Теперь рассмотрим, что уровень управляющего сигнала a высокий, а уровень b низкий. Это включает только логический элемент И 3 в качестве входов I 1 и I 2 из A 3 является высоким в этом состоянии. Итак, подаваемый на вход бит D 2 даст нужный бит на выходе.

Случай 4 : Давайте теперь рассмотрим случай, когда уровень обоих подаваемых управляющих сигналов высок или равен 1. Тогда из-за этого только вентиль A 4 включается, а все остальные отключаются. В связи с этим вывод будет результатом примененного ввода D 3 .



Определение демультиплексора

Демультиплексор в основном работает в обратном порядке по сравнению с мультиплексором. Он переключает один вход на несколько выходов.

Здесь сигнал управления также играет важную роль, определяя выход, на который должен передаваться вход. Он также известен как распределитель данных, поскольку он позволяет распределять один вход между несколькими выходами.

Давайте посмотрим на показанную ниже конфигурацию DEMUX, которая имеет только один вход, но m управляющих и n выходных линий.

Двигаясь дальше, рассмотрим демультиплексор 1:4, состоящий из бита данных D, с двумя управляющими сигналами a и b. Здесь Z 0 , Z 1 , Z 2 , Z 3 — это 4 выхода демультиплексора.

Как мы уже объясняли, для определенного значения управляющего сигнала включается только один логический элемент И, а все остальные отключаются.

Таблица истины для Demux 1: 4 показана ниже

A B D Z 0 Z 1669 Z 6669 Z 6669 Z 66692669 .0171 З 3
0 0 0 0 0 0 0
0 0 1 1 0 0 0
0 1 0 0 0 0 0
0 1 1 0 1 0 0
1 0 0 0 0 0 0
1 0 1 0 0 1 0
1 1 0 0 0 0 0
1 1 1 0 0 0 1

Схема демультиплексора также играет важную роль в системе связи, так как иногда требуется параллельный прием данных. Таким образом, для таких приложений используются эти схемы.

Основные различия Мультиплексор и демультиплексор

  1. И мультиплексоры, и демультиплексоры представляют собой комбинационные логические схемы , используемые в системе связи, но их работа полностью противоположна друг другу, поскольку одна работает на нескольких входах, а другая на одном входе.
  2. Когда мы говорим о методе преобразования данных, то нетрудно понять, что MUX выполняет параллельное последовательное преобразование, поскольку требует нескольких входов. Однако DEMUX, наоборот, выполняет последовательное преобразование в параллельное, поскольку в его случае достигается несколько выходов.
  3. Мультиплексор с помощью сигналов управления выбирает конкретный вход, который должен быть передан на выходе. Напротив, демультиплексор использует управляющий сигнал и позволяет нам иметь несколько выходов.
  4. Другое ключевое различие между MUX и DEMUX заключается в том, что мультиплексор — это устройство N к 1, а демультиплексор — это устройство 1 к N.

Заключение

В системе связи требуются как мультиплексор, так и демультиплексор из-за ее двунаправленного характера, но их работа прямо противоположна друг другу. Наличие управляющих сигналов играет решающую роль в работе MUX и DEMUX.

Демультиплексор в цифровой электронике — Javatpoint

следующий → ← предыдущая

Демультиплексор представляет собой комбинационную схему, имеющую только 1 входную линию и 2 выходные линии N . Проще говоря, мультиплексор представляет собой комбинационную схему с одним входом и несколькими выходами. Информация поступает с отдельных входных линий и направляется на выходную линию. На основании значений линий выбора вход будет подключен к одному из этих выходов. Демультиплексор противоположен мультиплексору.

В отличие от энкодера и декодера, имеется n строк выбора и 2 н выходы. Итак, всего имеется 2 n возможных комбинаций входов. Демультиплексор также рассматривается как De-mux .

Существуют следующие типы демультиплексоров:

Демультиплексор 1×2:

В демультиплексоре 1 на 2 имеется только два выхода, т. е. Y 0 и Y 1 , 1 линия выбора, т. е. S 0 , и один вход, т. е. A. На на основе выбранного значения вход будет подключен к одному из выходов. Блок-схема и таблица истинности 1 × 2 мультиплексора приведены ниже.

Блок-схема:

Таблица истинности:

Логическое выражение терма Y следующее:

Y 0 =S 0 ‘.A
Y 1 =S 0 .A

Логическая схема приведенных выше выражений приведена ниже:

Демультиплексор 1×4:

В демультиплексоре от 1 до 4 всего четыре выхода, то есть Y 0 , Y 1 , Y 2 и Y 3 , 2 строки выбора, т. е. S 0 и S 1 , и один вход, т. е. A. На основе комбинации входов, присутствующих в строках выбора S 0 и S 1 , вход должен быть подключен к одному из выходов. Блок-схема и таблица истинности мультиплексора 1 × 4 приведены ниже.

Блок-схема:

Таблица истинности:

Логическое выражение терма Y следующее:

Д 0 =S 1 ‘ S 0 ‘ A
y 1 =S 1 ‘ S 0 A
y 2 =S 1 S 0 ‘ A
y 3 =S 1 S 0 A

Логическая схема приведенных выше выражений приведена ниже:

Демультиплексор 1×8

В демультиплексоре от 1 до 8 всего восемь выходов, то есть Y 0 , Y 1 , Y 2 , Y 3 , Y 4 , Y 5 , Y 6 и Y 7 , 3 линии выбора, т.е. входы, которые присутствуют в строках выбора S 0 , S 1 и S 2 , вход будет подключен к одному из этих выходов. Блок-схема и таблица истинности демультиплексора 1 × 8 приведены ниже.

Блок-схема:

Таблица истинности:

Логическое выражение терма Y следующее:

Y 0 = S 0 ‘.S 1 ‘ .S 2 ‘.a
Y 1 = S 0 .S 1 6262626262626262626262626262626262626262626262626262626262626262626262626262626262. Y 2 = S 0 ‘.S 1 .S 2 ‘ .a
Y 3 = S 0 .S 1 .S 2 .S 1 .S 2 2 2 . =S 0 ‘.S 1 ‘.S 2 A
Y 5 =S 0 .S 1 ‘.S 2 A
Y 6 = S 0 ‘ .S 1 .S 2 A
Y 7 = S . 3

Логическая схема приведенных выше выражений приведена ниже:

Демультиплексор 1×8 с использованием демультиплексора 1×4 и 1×2

Мы можем реализовать демультиплексор 1 × 8, используя демультиплексор более низкого порядка. Для реализации демультиплексора 1 × 8 нам потребуется два 1 × 4 демультиплексора и один 1 × 2 демультиплексора. Мультиплексор 1 × 4 имеет 2 линии выбора, 4 выхода и 1 вход. Демультиплексор 1 × 2 имеет только 1 линию выбора.

Для получения 8 выходов данных нам потребуется два 1 × 4 демультиплексора. Демультиплексор 1×2 выдает два выхода. Итак, чтобы получить окончательный результат, мы должны передать выходы демультиплексора 1×2 как входы обоих демультиплексоров 1 × 4. Блок-схема 1 9Демультиплексор 0030 × 8 с использованием демультиплексора 1 × 4 и 1 × 2 приведен ниже.

1 x 16 демультиплексор

В демультиплексоре 1×16 всего 16 выходов, т. е. Y 0 , Y 1 , …, Y 16 , 4 строки выбора, т. е. S 0 , S 3 1

3 , S 2 , S 3 и один вход, т. е. A. На основе комбинации входов, присутствующих в линиях выбора S 0 , S 1 и S 2 вход будет подключен к одному из этих выходов. Блок-схема и таблица истинности демультиплексора 1 × 16 приведены ниже.

Блок-схема:

Таблица истинности:

Логическое выражение терма Y следующее:

y 0 = A.S 0 ‘.S 1 ‘ .S 2 ‘.S 3
Y 1 = A.S 0 ‘.. 26262626262626262662662662626626626626626262626262626262626626262626262626266. ‘.S 3
y 2 = A.S 0 ‘.S 1 ‘ .S 2 .S 3
Y 3 = A.S 0263633330 Y 3 = A.S 026363. .S 3
y 4 = A.S 0 ‘.S 1 .S 2 ‘ .S 3
Y 5 = A.S. 2 a. = A.S. 2 ‘. .S 2 ‘.S 3
Y 6 = A.S 0 ‘ .S 1 .S 2 .S 3
2
.0262 0
‘.S 1 .S 2 .S 3
Y 8 = A.S 0 .S 1 ‘ .S 2 .S 1 ‘.S 2 .S 1 ‘ .S 2 .S 1 ‘.
= A.S 0 .S 1 ‘.S 2 ‘ .S 3
Y 10 = A.S 0 .S 1 = A.S 0 .S 1 . ‘
Y 11 =A.S 0 .S 1 ‘.S 2 .S 3
Y 12 6 =A.S 19 0 0263 .S 2 ‘.S 3
Y 13 = A.S 0 .S 1 .S 2 ‘.s 3
262 2626263. S 1 .S 2 .S 3
Y 15 = A.S 0 .S 1 . S 2 ‘ .S
3
.

Логическая схема приведенных выше выражений приведена ниже:

Демультиплексор 1×16 с использованием демультиплексора 1×8 и 1×2

Мы можем реализовать 1 × 16 демультиплексор с использованием демультиплексора более низкого порядка. Для реализации демультиплексора 1 × 16 нам потребуется два демультиплексора 1 × 8 и один демультиплексор 1 × 2 . Мультиплексор 1 × 8 имеет 3 линии выбора, 1 вход и 8 выходов. Демультиплексор 1 × 2 имеет только 1 линию выбора.

Для получения 16 выходов данных нам потребуется два демультиплексора 1×8. Демультиплексор 1 × 8 выдает восемь выходов. Итак, чтобы получить окончательный вывод, нам нужно 1 × 2 демультиплексора для получения двух выходов из одного входа. Затем мы передаем эти выходы в оба демультиплексора в качестве входных данных. Блок-схема демультиплексора 1 × 16 с использованием демультиплексора 1 × 8 и 1 × 2 приведена ниже.


Next TopicSequential Circuits

← предыдущая следующий →

Разница между мультиплексором (MUX) и демультиплексором (DEMUX)

Мультиплексор

(MUX) и демультиплексор (DEMUX) — это типы комбинационных логических схем, используемых в цифровой системе. Основное различие между ними заключается в том, что MUX преобразует параллельные данные в последовательные, а DEMUX преобразует последовательные данные в параллельные. Или мы можем сказать, что MUX имеет несколько входов и один выход, а DEMUX имеет один вход и несколько выходов.

Похожие сообщения:

  • Разница между микропроцессором и микроконтроллером
  • Разница между микропроцессорами 8085 и 8086 – сравнение

Прежде чем перейти к различиям между MUX и DEMUX, давайте сначала обсудим их подробнее.

Содержание

Мультиплексор – (MUX)

Мультиплексор или MUX – это тип комбинационной логической схемы, которая способна выбирать только одну линию данных на выходе из множества своих входных линий и перенаправлять ее на общую выходную линию. Он имеет несколько входных линий, несущих аналоговые или цифровые данные, и одну выходную линию. Он используется для выбора любой из строк входных данных и передачи ее через единственную строку вывода. Поэтому он также известен как селектор данных. Он имеет ‘2 n входных линий и одна выходная линия. Количество «n» строк управления или строк выбора используется для выбора конкретной строки ввода.

Мультиплексор отправляет несколько линий данных, которые переносят цифровые или аналоговые данные по одной линии данных. Он преобразует параллельные данные в последовательные данные. Он используется для размещения данных из нескольких низкоскоростных каналов в один высокоскоростной канал. Это помогает сократить количество используемых линий данных, что также уменьшает пространство и стоимость.

Мультиплексоры очень эффективны в коммуникационном оборудовании для размещения множества сигналов на одном канале с использованием мультиплексирования с временным разделением (TDM) для уменьшения количества каналов, используемых одним пользователем. Поэтому он используется в конце передатчика.

  • Запись по теме: MUX — цифровой мультиплексор | Типы, конструкция и применение
Мультиплексор 4-к-1 Пример

Вот пример мультиплексора 4-к-1. Он имеет 4 канала входных данных D0, D1, D2 и D3 и один выходной канал Y. Есть две линии выбора S0, S1, как показано ниже.

Двоичная комбинация линий выбора выбирает каждый входной канал. Поэтому таблица истинности для мультиплексора 4:1 приведена ниже:

D0 D1 Д2 Д3 С0 С1 Д
Х х х х 0 0 Д0
Х х х х 0 1 Д1
Х х х х 1 0 Д2
Х х х х 1 1 Д3

Согласно таблице истинности логическая функция для выхода равна

Y    =     S̅1 S̅0 D0 + S̅1S0 D1 + S1 S̅0 D2 + S1 S0 D3

Данная логическая функция может быть реализована с использованием логических элементов И и ИЛИ, как показано ниже.

Вход разрешения «En» используется для включения или отключения всей цепи, и для включения мультиплексора он должен быть высоким.

Демультиплексор — (DEMUX)

Демультиплексор или DEMUX — это тип логической схемы, которая имеет одну входную линию и несколько выходных линий. Он передает входные аналоговые или цифровые данные на одну из множества выходных линий. Поэтому он также известен как дистрибьютор данных. Он имеет одну строку ввода, ‘2 n ‘выходные линии и ‘n’ линии выбора или управления. Линии управления выбирают выходной канал, который будет передавать входные данные. Он имеет полностью обратную операцию мультиплексору.

Демультиплексор преобразует последовательные данные в параллельные. Он помещает данные из нескольких строк в одну строку или отправляет данные по определенной линии или каналу. В системе связи он используется для соединения одного канала данных с несколькими устройствами. Поэтому он подключен на принимающей стороне.

DEMUX также используется в блоках памяти. Нет необходимости в отдельных строках данных для каждого регистра. DEMUX, размещенный перед регистром, может направлять данные, поступающие через одну линию данных.

  • Связанная запись: DEMUX — демультиплексор | Типы, конструкция и применение
Пример демультиплексора от 1 до 4

Вот пример демультиплексора от 1 до 4. Он преобразует одну строку данных в 4 отдельные строки. Он имеет 1 входной канал данных D и 4 выходных канала Y0, Y1, Y2 и Y3. Для управления выходным сигналом имеются 2 линии управления или выбора.

Таблица истинности для этого DEMUX приведена ниже

D С0 С1 Y0 Y1 Y2 Y3
Д 0 0 Д 0 0 0
Д 0 1 0 Д 0 0
Д 1 0 0 0 Д 0
Д 1 1 0 0 0 Д

Функция булевой логики для каждого выходного канала в данной таблице истинности приведена ниже

  • Y0            =         S̅1 S̅0 D
  • Y1            =         S̅1 S0 D
  • Y2            =         S1 S̅0 D
  • Y3            =         S1 S0 D

Эти логические функции могут быть реализованы с использованием логических элементов И и ИЛИ, как показано ниже.

Бит разрешения ‘En’ используется для включения или отключения DEMUX. Высокий уровень логики в бите «En» включает схему DEMUX.

Похожие сообщения:

  • Разница между аналоговой и цифровой схемой — цифровая и аналоговая
  • Разница между реальной землей и виртуальной землей

Ключевые различия между мультиплексором и демультиплексором

В следующей таблице показано сравнение MUX и DEMUX.

Мультиплексор – MUX Демультиплексор – DEMUX
Мультиплексор представляет собой комбинационную логическую схему, которая принимает несколько входных линий и обеспечивает одну выходную линию данных. DEMUX представляет собой комбинационную логическую схему, которая принимает только одну линию входных данных и предоставляет несколько выходных линий.
Он также известен как селектор данных. Он также известен как распространитель данных.
Много к одному устройству. Это устройство «один ко многим».
Имеет 2 n каналов ввода данных. Имеет только один канал входных данных.
Имеет только один канал выходных данных. Имеет 2 канала выходных данных n .
Имеет n управляющих линий, которые выбирают канал входных данных. Он имеет «n» линий управления, которые выбирают канал выходных данных.
Преобразует параллельные данные в последовательные. Преобразует последовательные данные в параллельные.
Он объединяет данные из нескольких низкоскоростных каналов в один высокоскоростной канал. Распределяет данные из одного канала в отдельный канал для каждого устройства.
Подключается на передающей стороне. Подключено на принимающей стороне.

Похожие сообщения:

  • Различия между кодировщиком и декодером?
  • Разница между процессором и графическим процессором — сравнение
  • Разница между ОЗУ и ПЗУ — Сравнение
  • Разница между JFET и MOSFET
  • Разница между D-MOSFET и E-MOSFET
  • Разница между BJT и FET транзисторами
  • Разница между диодом и SCR (тиристором)
  • Разница между диодом и транзистором
  • Разница между транзисторами NPN и PNP
  • Разница между DIAC и TRIAC
  • В чем разница между транзистором и тиристором (SCR)?
  • Разница между синхронной и асинхронной передачей
  • Разница между последовательной и параллельной связью
  • Разница между светодиодом и фотодиодом
  • Разница между фотодиодом и фототранзистором
  • Различия между активным и пассивным фильтром

URL-адрес скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

DWDM Mux Demux, Fiber Optic Multiplexer Demultiplexer

HomeOptical NetworkingOptical Passive ComponentsMux Demux & OADM

Filter

  • Hot

    C21-C60Индивидуальный

    40-канальный DWDM двойной мультиплексор/демультиплексор, C21-C60

    1310nm/Monitor Ports / Typical 3. 5dB IL

    1.698,00 €

    3.4K Sold

    389 Reviews

  • Hot

    C21-C60Customized

    40-канальный DWDM двойной мультиплексор/демультиплексор, C21-C60

    Порт монитора / Стандартный 3,0 дБ IL / 1U 19»

    1.838,00 €

    2.5K Продано

    389 Отзывы

  • Популярный

    C21-C36C27-C92C43-C5

16-канальный DWDM двухволоконный мультиплексор/демультиплексор, C21-C36

1310 нм/разбайственные порты/монитор

1,218,00 €

1,5K Проданы

389 Обзоры

  • 9000

    3-C53-CVER-COUST

  • 9000 9000. 9000.C53-CVRILIZED

  • 9000 9000-CVILISIZED

  • 9000 9000-CVILIZEDS

  • 9.9000.9000.c3-C63-CRISTS

  • 9.9000. COUST. 8-канальный мультиплексор/демультиплексор DWDM с двойным волокном, C53-C60

    1310nm/Expansion/Monitor Ports

    619,00 €

    1.4K Sold

    389 Reviews

  • Hot

    C21-C35C22-C36CustomizedCustomized

    8-канальный DWDM одноволоконный мультиплексор/демультиплексор, C21-C35, сторона A

    Порт расширения / типичный 4,2 дБ IL

    579,00 €

    1K Продано

    389 Отзывы

    95946 90 00005

    8-канальный DWDM двухволоконный мультиплексор/демультиплексор, C21-C28

    1310 нм/разбавление/монитор портов

    679,00 €

    375 Проданные

    11 Обзоры

  • C2159 9158

  • 9000 9000 40004 C21159 9158

  • 587

  • 587

  • 9000

  • . Активный 40-канальный DWDM двухволоконный мультиплексор/демультиплексор, C21-C60

    1310 нм/порты монитора / типичный 4,8 дБ IL

    2 298,00 €

    95 продано

    2 Отзывы

  • Новый

    191,3625ТГц-196,0875ТГц

    64-канальный DWDM, двойной мультиплексор/демультиплексор, 191,3625–196,0875 ТГц

    Monitor Port / Typical 5.8dB IL / 1U 19»

    2.118,00 €

    0 Sold

    0 Review

  • New

    190.7875-196.6375THz190.7125-196.5625THz

    40-канальный нечетный двухволоконный мультиплексор/демультиплексор DWDM, 190,7875–196,6375 ТГц

    Monitor Port / Typical 5. 5dB IL / 1U 19»

    2.587,00 €

    0 Sold

    0 Review

  • New

    190.75-196.65THz190.7-196.6THz

    60-канальный нечетный двухволоконный мультиплексор/демультиплексор DWDM, 190,75–196,65 ТГц

    Порт монитора / Стандартный 6,0 дБ IL / 1U 19»

    2 617,00 €

    0 Продано

    0 Обзор

  • C21-C36C45-C60Индивидуальный заказИндивидуальный заказ

    16-канальный DWDM одноволоконный мультиплексор/демультиплексор, C21-C36, сторона A

    Typical 4.0dB IL / 1U 19»

    1.058,00 €

    552 Sold

    389 Reviews

  • Hot

    C21-C60Customized

    40-канальный DWDM двойной мультиплексор/демультиплексор, C21-C60

    1310 нм/порты монитора/типовой 4,8 дБ IL

    1. 498,00 €

    533 Sold

    389 Reviews

  • 74HCT4851PW — 8-channel analog multiplexer/demultiplexer with injection-current effect control

    74HCT4851PW — 8-channel analog multiplexer/demultiplexer with injection -текущее управление эффектом | Нексперия

    Логин

    Имя пользователя/электронная почта Пожалуйста, введите ваше имя пользователя/email

    Пароль Пожалуйста введите ваш пароль Имя пользователя/электронная почта и пароль не совпадают Ваш аккаунт нуждается в дополнительной проверке.
    Пожалуйста Проверьте свой адрес электронной почты продолжать. Что-то пошло не так. Пожалуйста, повторите попытку позже!

    Создать учетную запись Забыли пароль?

    Вы можете изменить настройки уведомления об изменении (CN) в My Nexperia. Эти настройки позволяют настроить представление CN в My Nexperia и электронных письмах CN.

    По умолчанию вы увидите все доступные вам уведомления об изменениях.

    Изменить настройки

    Зарегистрируйтесь один раз, перетащите модели ECAD в свой инструмент САПР и ускорьте проектирование.

    Щелкните здесь для получения дополнительной информации

    Справка

    8-канальный аналоговый мультиплексор/демультиплексор с управлением эффектом инжекции тока

    Модель 74HC4851; 74HCT4851 — это высокоскоростные КМОП-устройства с Si-затвором, соответствующие стандарту JEDEC №. 7А.

    74HC4851; 74HCT4851 — это 8-канальные аналоговые мультиплексоры/демультиплексоры с тремя цифровыми входами выбора (от S0 до S2), входом включения активного низкого уровня (E), восемью независимыми входами/выходами (Y0–Y7) и общим входом/выходом (Z). Устройства имеют функцию управления эффектом инжектируемого тока, что имеет большое значение в автомобильных приложениях, где обычно используются напряжения, превышающие напряжение питания.

    При E LOW один из восьми переключателей выбирается (состояние ВКЛ с низким импедансом) с помощью S0 до S2. При E HIGH все переключатели находятся в состоянии ВЫКЛ с высоким импедансом, независимо от S0 до S2.

    Управление эффектом инжектируемого тока позволяет сигналам на отключенных аналоговых входных каналах превышать напряжение питания, не влияя на сигнал включенного аналогового канала. Это устраняет необходимость во внешних диодно-резисторных цепях, которые обычно используются для удержания сигналов аналоговых каналов в пределах диапазона напряжения питания.

    • Скачать техническое описание
    • Заказать продукт

    Заказные детали

    Номер модели Номер детали для заказа Код заказа (12NC) Пакет Купить у дистрибьюторов
    74HCT4851PW 74HCT4851PW, 118 935285731118 СОТ403-1 Заказать продукт

    • Информация о продукте
    • Documentation
    • Support
    • ECAD models
    • Ordering

    8-channel analog multiplexer/demultiplexer with injection-current effect control

    Buy from Nexperia

    SKU Stock* MOQ Цена за единицу** Количество

    Купить у дистрибьюторов

    • Весь мир(В наличии)(Нет в наличии)
    • EMEA(В наличии)(Нет в наличии)
    • APAC (в складе) (нет запасов)
    • Americas (в складе) (NO SCOOT)

    Продавец Запасы71. 1,000 10,000 Purchase

    Seller SKU Stock MOQ   1 10 100 1,000 10,000 Purchase

    Seller SKU Stock MOQ   1 10 100 1,000 10,000 Purchase

    Seller SKU Stock MOQ   1 10 100 1,000 10,000 Purchase

    Seller SKU Stock MOQ   1 10 100 1 000 10 000 Покупка

    * Стоимость на складе может быть изменена0230 *** Уполномоченные торговые посредники для распроданных, устаревших и снятых с производства продуктов, надежность которых гарантируется торговым посредником, а не Nexperia

    Особенности и преимущества

    • Перекрестная связь тока инжекции < 1 мВ/мА
    • Широкий диапазон напряжения питания от 2,0 В до 6,0 В для 74HC4851
    • Защита от электростатического разряда:
      • HBM JESD22-A114E превышает 2000 В
      • CDM JESD22-C101C превышает 1000 В
    • Характеристики фиксации превышают 100 мА в соответствии с JESD 78, класс II, уровень A
    • Низкое сопротивление в открытом состоянии:
      • 400 Ом (тип. ) при В CC = 2,0 В
      • 215 Ом (тип.) при В CC = 3,0 В
      • 120 Ом (тип.) при В CC = 3,3 В
      • 76 Ом (тип.) при В CC = 4,5 В
      • 59 Ом (тип.) при В CC = 6,0 В

    Приложения

    • Аналоговое мультиплексирование и демультиплексирование
    • Цифровое мультиплексирование и демультиплексирование
    • стробирование сигнала

    Parametrics

    Type number Product status Configuration V CC (V) Logic switching levels R ON (Ω) R ON(FLAT) ( Ω) F (-3DB) (МГц) THD (%) XTALK (DB) Соображения диссипации T AMB (° C). (К/Вт) Ψ th(j-top) (K/W) R th(j-c) (K/W) Package name
    74HCT4851PW Production SP8T-Z 4. 5 — 5.5 TTL 240 very low -40~125 112 1.6 40.2 TSSOP16

    ( -) прочерк означает: «Значение параметра не указано для данного продукта»

    Package

    Type number Orderable part number, (Ordering code (12NC)) Status Marking Package Package information Reflow-/Wave soldering Packing
    74HCT4851PW 74HCT4851PW, 118
    ( 9352 857 31118 )
    Активный HCT4851
    TSSOP16
    (SOT403-1)
    SOT403-1 SSOP-TSSOP-VSO-WAVE
    PEEL 13 «Q1/T1

    SERIA

    • 74HC4851; 74HCT4851-8-канальная аналоговая многоологое/демонстрационный эффект с демоультором DEMIPLEGEREGEREGEREGEREGERESTER с DEMITREPLEGERESTER с DEMILPLEGERENTERENTIPBLEGERESTER/DEMULTIPBLEGERENTEREPLEGERERESTER.

      File name Title Type Date
      74HC_HCT4851 8-channel analog multiplexer/demultiplexer with injection-current effect control Data sheet 2018-08-24
      AN11044 Pin FMEA 74HC/74HCT family Application note 2019-01-09
      74HCT4851PW_Nexperia_Product_Reliability 74HCT4851PW Nexperia Product Reliability Quality document 2022-05-04
      HCT_USER_GUIDE Руководство пользователя HC/T Руководство пользователя 1997-10-31
      SSOP-VSOP-VSOP-VSOP-VSOP-VSOP-VSOPS-VSOP-VSOP-VSOP-VSOPSOP-VSOP-VSOP-VSOP-VSOP-VSOP-VSOP-VSOP-VSOP-VSOP-VSOP-VSOP-VSOP-VSOP-VSOP-VSOP-VSOP-v0032 Основание для пайки волной припоя Пайка волной припоя 2009-10-08

      Поддержка

      Если вам нужна проектная/техническая поддержка, дайте нам знать и заполните форму, мы ответим вернуться к вам в ближайшее время.

      alexxlab

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *
