Блок питания (БП) – это устройство или узел, являющийся вторичным источником тока. В большинстве современной техники, используемой в быту, БП требуется для того, чтобы из переменного сетевого электричества получить постоянный ток заданных параметров.

Так, например, БП персонального компьютера формата ATX может выдавать не одно напряжение, а сразу несколько для питания разных узлов (+3.3, +5, +12 В).

В радиотехнике аналогичная ситуация. Параметры питания зависят от типа и вида элементов, используемых в составе схем, и стоящих перед конечным изделием задач.

Ниже рассмотрим простейшие блоки питания, которые можно изготовить своими руками.



Диодный мост

Проще, наверное, уже некуда. Диодный мост может использоваться в любых схемах для преобразования переменного тока в постоянный, часто служит основой для более сложных схем с фильтрами и т.п.

Выглядит схема так.

F1 и F2 – предохранители.



Tr – трансформатор понижающий. Параметры этого элемента зависят от требуемых выходных параметров схемы. Например, для БП на 12 В можно использовать ТП-30 или универсальный трансформатор ТАН1-220-50. Он имеет выводы на 28, 6,3 и 5 В. Таким образом, необходимо последовательно соединить или две обмотки по 6,3 В (сумма 12,6 В), или одну на 6,3 и одну на 5 В (сумма 11,3 В). Прирост мощности можно получить при параллельном подключении обмоток. В качестве альтернативы можно намотать трансформатор самостоятельно или взять из другого блока питания, подходящего по характеристикам.

C2 – конденсатор, выполняет роль простейшего фильтра.

Принцип работы диодного моста наглядно отображен на картинках ниже.



Тогда на выходе мы получаем следующий график напряжения.



Мостовую схему можно собрать самостоятельно, а можно приобрести готовым элементом в одном корпусе. Например, DB207 (это мост на 2А, с напряжением в цепи до 1000В) или аналоги, лучше всего – рассчитанные на 3 и более Ампер.

При таком количестве радиоэлементов, по большому счету, можно спаять схему даже без печатной платы.



Простой БП на транзисторах

Если вышеуказанную схему немного дополнить и расширить:

• добавить туда стабилизатор напряжения,
• возможность регулировки выходного напряжения,
• защиту от короткого замыкания,

то получится схема, аналогичная изображенной ниже.



Для удобства приведем все используемые элементы в одной таблице.

Элемент	Расшифровка	Маркировка/номинал	Кол-во
F1, F2	Предохранитель		2
Tr1	Трансформатор	ТАН1-220-50	1
VD1	Стабилитрон	Д814Д	1
VDS1	Диодный мост	DB207	1
VT1	Биполярный транзистор	КТ315Б	1
VT2, VT4	Биполярный транзистор	КТ815Б	2
VT3	Биполярный транзистор	КТ805БМ	1
C1	Электролитический конденсатор	100мкФ 25В	1
C2, C4	Электролитический конденсатор	2200мкФ 25В	2
R1	Переменный резистор	10кОм
R2	Резистор	0,45Ом	1
R3	Резистор	1кОм	1
R4	Резистор	100 Ом	1



В качестве примечаний:

1. Переменный резистор R1 и R2 – на схеме использованы проволочные (нихромовые), однако, они могут быть заменены на обычные резисторы.

2.Транзисторы VT2 и VT3 легко заменяются составным, таким как КТ827.

3.Указанные транзисторы (2 и 3) обязательно необходимо вынести на радиатор (будут греться).

С таким количеством элементов логично их расположить на печатной плате.





Компьютерный БП

Питание материнской платы – более ответственный и сложный процесс, и потому схема блока питания намного сложнее.

Типовая схема изображена ниже.

Автор: RadioRadar

Как собрать блок питания своими руками

Самое простое, что нужно для получения постоянного напряжения, способного питать приборы, рассчитанные на 12 вольт — лампочки, светодиодные ленты и другое низковольтное оборудование. Понижающий трансформатор можно взять из старого блока питания компьютера или просто купить в магазине, чтобы не заморачиваться с обмотками и перемотками. Однако чтобы выйти в конечном счете на искомые 12 вольт напряжения при работающей нагрузке, нужно взять трансформатор, понижающий вольт до Для моста можно взять четыре выпрямительных диода 1N, рассчитанных на нужный нам диапазон напряжений или аналогичные. Конденсатор должен быть емкостью не менее мкФ.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Простой регулируемый блок питания 0-30в
• Набор для сборки линейного регулируемого БП 60 Вольт 20 Ампер
• Простой блок питания
• Простой блок питания, выдающий 17 вольт, своими руками
• Блок питания своими руками — способы создания мощного регулируемого лабораторного БП
• Собрать самодельный лабораторный блок питания, выбрать радиоконструктор или купить готовый ?
• Cамодельный блок питания на 12 вольт

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Регулируемый блок питания своими руками

Простой регулируемый блок питания 0-30в

Войти Регистрация. Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены. Обзор ICO fatcats. Универсальный коммутатор для ноутбуков от Baseus — обзор фото.

Обзор быстрой зарядки для мобильных девайсов от Baseus. Усилитель на микросхеме TEAb своими руками. Главные новости криптовалют в сентябре — чего ожидать. Презентация Apple — что нового.

Xiaomi Mi Mix 4: уникальный флагман с новой технологией камеры. Последние новости о Google Pixel 4 и 4 XL — дата выхода, цены. Обзор операционной системы HongMeng OS.

Как сделать импульсный блок питания своими руками — 3 лучшие схемы. Три лучшие схемы с инструкциями и рекомендациями для создания импульсных блоков питания — простой БП, на TL и на SG Пошаговые фото и видео. Содержание статьи: Принцип работы и особенности Простой импульсный блок питания Импульсный блок питания на TL Стабилизированный импульсный блок питания SG Импульсные блоки питания часто используются радиолюбителями в самодельных конструкциях.

При сравнительно малых габаритах они могут обеспечить высокую выходную мощность. С применением импульсной схемы стало реально получить выходную мощность от нескольких сотен до нескольких тысяч Ватт.

При этом размеры самого импульсного трансформатора не больше коробка из-под спичек. Импульсные блоки питания — принцип работы и особенности. Схема простого импульсного блока питания. Трансформатор простого импульсного блока питания. Сердечник трансформатора. Готовый трансформатор. Собранная плата без трансформатора. Самый простой импульсный блок питания. Схема импульсного блока питания на TL Импульсный регулируемый стабилизатор на микросхеме. Самодельный импульсный блок питания.

Защита от КЗ и запуск электронных трансформаторов без нагрузки. Увеличение мощности электронного трансформатора ЭТ. Добрый день! Понравилась публикация за разжеванность материала. Давно есть задумка валяющиеся блоки на шим контроллере пересыпать и пустить в дело. Теперь вопросы: 1 Как безболезнено отрезать измерительную часть и при этом оставить цепочки защиты и стабилизации выходного напряжения? Допустим мне надо 12 в — величины сопротивлений расчетные или 5 в — величины сопротивлений расчетные.

Просто возраст не дает голове работать на правильно. Был бы помоложе не просил. С уважением Киселев Л. Ответить Цитировать. Хочу собрать схему на SG. Вроде все пока понятно, но есть один вопрос, сколько витков и какого провода содержит обмотка микро старта на основном трансформаторе? Добрый день, хочу повторить этот блок питания, только не пойму с самозапитом, сколько витков мотать на трансформатор и почему там 2 отверстия?

Отвод от середины нужен? Доброго времени суток! Как я могу с Вами связаться лично? Есть вопросы по БП с SG? Буду благодарен если ответите Добавление комментария. Обзор криптовалют, графики курсов в реальном времени и майнинг. При использовании материалов ссылка на сайт Технообзор обязательная!

Набор для сборки линейного регулируемого БП 60 Вольт 20 Ампер

С помощью предлагаемой схемы блока питания для USB порта, можно подсоединить к компьютеру или ноутбуку внешнее USB-устройство, потребляющее большую мощность. Схема достаточно проста в изготовлении в домашних условиях, минимум дефицитных деталей и настройки. Стабильна в работе. Рано или поздно перед радиолюбителем возникает проблема изготовления универсального БП, который пригодился бы на все случаи жизни. То есть имел достаточную мощность, надёжность и регулируемый в широких пределах, к тому же защищал нагрузку от чрезмерного потребления тока при испытаниях и не боялся коротких замыканий.

Огромная подборка радиолюбительских схем блоков питания и различных и конструкций преобразователей напряжения изготовленных своими руками . . чтобы собрать простой блок питания с выходным напряжением 9В и с.

Простой блок питания

Все мастера, занимающиеся ремонтом электронной аппаратуры, знают о важности наличия лабораторного блока питания, с помощью которого можно получать различные значения напряжения и тока для использования при зарядке устройств, питании, тестировании схем и т. В продаже имеется много разновидностей таких аппаратов, но опытным радиолюбителям вполне по силам изготовить лабораторный блок питания своими руками. Использовать для этого можно бывшие в употреблении детали и корпуса, дополнив их новыми элементами. Самый простой блок питания состоит всего из нескольких элементов. Начинающим радиолюбителям будет несложно разработать и собрать эти легкие схемы. Главный принцип — создать выпрямительную схему для получения постоянного тока. При этом уровень напряжения на выходе меняться не будет, он зависит от коэффициента трансформации. Для конструирования вольтового БП нужен трансформатор, который понижал бы напряжение с до 16 В, так как после выпрямителя напряжение немного уменьшается.

Простой блок питания, выдающий 17 вольт, своими руками

Хочу поделиться с вами тем, как я собрал себе мини лабораторный читай регулируемый блок питания на 24 В, 6 А 12 А в КЗ. Идея и схема не являются продуктом моей интеллектуальной деятельности, я просто их повторил. Необходимость в таком блоке питания возникла уже давно, с ним легко диагностировать неисправности при ремонте различной электронной аппаратуры и он имеет небольшие габаритные размеры, что позволяет сэкономить и без того небольшое рабочее пространство домашнего мастера-ломастера. Итак, схема устройства представлена ниже.

Простой и надежный блок питания своими руками при нынешнем уровне развития элементной базы радиоэлектронных компонентов можно сделать очень быстро и легко. При этом не потребуются знания электроники и электротехники на высоком уровне.

Блок питания своими руками — способы создания мощного регулируемого лабораторного БП

Войти Регистрация. Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены. Обзор ICO fatcats.

Собрать самодельный лабораторный блок питания, выбрать радиоконструктор или купить готовый ?

Вот и собрано очередное устройство, теперь встаёт вопрос от чего его питать? Блок питания, о нём и пойдёт речь. Схема его очень проста и надёжна, она имеет защиту от КЗ, плавную регулировку выходного напряжения. Транзисторы были взяты из старого советского телевизора, транзисторы VT2, VT3 можно заменить на один составной например КТ Схема повторялась много раз в настройке не нуждается. Фотографии двух блоков приведены ниже С большим радиатором 2А и маленьким 0,6А.

блок питания от 0 до 30 вольт своими руками на транзисторах. Эта схема очень неприхотлива в радиодеталях по этому, собрать её может каждый.

Cамодельный блок питания на 12 вольт

Всем давно известно, что без нормального регулируемого блока питания не возможно запустить ни один девайс сделанный своими руками. На этом рисунке изображена простая для изготовления схема регулируемого блока питания. Схема регулируемого блока питания на транзисторах.

Простой и надежный блок питания своими руками при нынешнем уровне развития элементной базы радиоэлектронных компонентов можно сделать очень быстро и легко. При этом не потребуются знания электроники и электротехники на высоком уровне. Вскоре вы в этом убедитесь. Изготовление своего первого источника питания довольно интересное и запоминающееся событие. Поэтому важным критерием здесь является простота схемы, чтобы после сборки она сразу заработала без каких-либо дополнительных настроек и подстроек.

Чем больше функций и возможностей по управлению и настройке содержат приборы, применяемые в радиолюбительской практике — как цифровые измерительные, так и паяльное оборудование или источники напряжения, тем больше возможностей и гибкости применения у их пользователя.

Как самому собрать простой блок питания и мощный источник напряжения. Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории. Блок питания 12в Каждый, кто захочет сможет изготовить 12 — ти вольтовый блок самостоятельно, без особых затруднений.

Решил переделать свой лабораторный блок питания. Хоть он и надежный, но тяжелый и занимает много места. На рабочем столе всегда не хватает.

Простая схема блока питания

Если вы всерьез решили заняться радиолюбительством, то, в первую очередь, стоит задуматься о блоке питания.

Рассмотрим схему простого блока питания. Она очень проста и позволяет регулировать напряжение в пределах Вольт и содержит минимум деталей. Все зависит от мощности и выходного напряжения трансформатора. Схема простого блока питания Здесь все предельно ясно, понижающий трансформатор переводит В в 25 В переменного тока.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Защита для блока питания
• Блок питания
• Как сделать импульсный блок питания своими руками – 3 лучшие схемы
• Простой регулируемый стабилизированный блок питания
• Схемы блоков питания своими руками
• Схема простого блока питания
• Простой БП своими руками
• Устройство и схема простого блока питания
• Cамодельный блок питания на 12 вольт

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой блок питания своими руками

Защита для блока питания

Самое простое, что нужно для получения постоянного напряжения, способного питать приборы, рассчитанные на 12 вольт — лампочки, светодиодные ленты и другое низковольтное оборудование. Понижающий трансформатор можно взять из старого блока питания компьютера или просто купить в магазине, чтобы не заморачиваться с обмотками и перемотками.

Однако чтобы выйти в конечном счете на искомые 12 вольт напряжения при работающей нагрузке, нужно взять трансформатор, понижающий вольт до Для моста можно взять четыре выпрямительных диода 1N, рассчитанных на нужный нам диапазон напряжений или аналогичные. Конденсатор должен быть емкостью не менее мкФ. Для хорошего качества выходного напряжения можно и больше, 1 мкФ или выше, но для питания осветительных приборов это совсем не обязательно. Диапазон рабочих напряжений конденсатора нужен, скажем, вольт до При выборе коробки важно учесть, что электрические схемы при работе разогреваются.

Поэтому коробку хорошо найти подходящую по размерам и с отверстиями для вентиляции. Можно купить в магазине или взять корпус от блока питания компьютера. Последний вариант может оказаться громоздким, но в нем как упрощение можно оставить уже имеющийся трансформатор, даже вместе с вентилятором охлаждения. На трансформаторе нас интересует низковольтная обмотка. Если она дает понижение напряжения с В до 16 В — это идеальный случай.

Если нет, придется ее перемотать. После перемотки и проверки напряжения на выходе трансформатора его можно закрепить на монтажной плате. И сразу продумать, как монтажная плата будет крепиться внутри коробки. У нее для этого имеются посадочные отверстия. Дальнейшие действия по монтажу будут проходить на этой монтажной плате, значит, она должна быть достаточной по площади, длине и допускать возможную установку радиаторов на диоды, транзисторы или микросхему, которые должны еще поместиться в выбранную коробку.

Диодный мост собираем на монтажной плате, должен получиться такой ромбик из четырех диодов. Причем левая и правая пары состоят одинаково из диодов, подключенных последовательно, а обе пары параллельны друг другу.

Один конец каждого диода маркирован полоской — это обозначен плюс. Сначала паяем диоды в парах друг к другу. Последовательно — это значит плюс первого соединен с минусом второго. Свободные концы пары тоже получатся — плюс и минус. Параллельно соединить пары — значит спаять оба плюса пар и оба минуса. Вот теперь имеем выходные контакты моста — плюс и минус. Или их можно назвать полюсами — верхним и нижним.

Остальные два полюса — левый и правый — используются как входные контакты, на них подается переменное напряжение с вторичной обмотки понижающего трансформатора. А на выходы моста диоды подадут пульсирующее знакопостоянное напряжение. Если теперь подключить параллельно с выходом моста конденсатор, соблюдая полярность — к плюсу моста — плюс конденсатора, он напряжение начнет сглаживать, причем настолько хорошо, насколько велика у него емкость. Электролитический конденсатор — прибор небезопасный.

При неверном подключении, при подаче на него напряжения вне рабочего диапазона или при большом перегреве он может взорваться. При этом разлетается по округе все его внутреннее содержимое — лохмотья корпуса, металлической фольги и брызги электролита. Что весьма опасно.

Ну вот и получился у нас самый простой если не сказать, примитивный блок питания для приборов напряжением 12 V DC, то есть постоянного тока. Сопротивление, нарисованное на схеме — это эквивалент нагрузки.

Нагрузка должна быть такова, чтобы ток, ее питающий, при подаваемом напряжении в 12 В не превысил 1 А. Можно рассчитать мощность нагрузки и сопротивление по формулам. Решить проблему можно несколькими способами:. На рисунке ниже представлено развитие предыдущей простой схемы включением на выходе микросхемы вольтового стабилизатора LM Это уже лучше, но максимальный ток в нагрузке такого блока стабилизированного питания по-прежнему не должен превышать 1 А.

Более мощным блок питания можно сделать, добавив в схему несколько мощных каскадов на транзисторах Дарлингтона типа TIP Один каскад даст прибавку нагрузочного тока в 5 А, шесть составных транзисторов, подключенных параллельно, обеспечат нагрузочный ток в 30 А. Схема, обладающая такой выходной мощностью, требует соответствующего охлаждения.

Транзисторы должны быть обеспечены радиаторами. Возможно, понадобится и дополнительный вентилятор охлаждения. Кроме того, можно защититься еще плавкими предохранителями на схеме не показано.

На рисунке показано подключение одного составного транзистора Дарлингтона, дающего возможность увеличения выходного тока до 5 ампер. Можно увеличивать и дальше, подключая новые каскады параллельно с указанным. Одним из главных бедствий в электрических цепях является внезапное короткое замыкание в нагрузке. При этом, как правило, возникает ток гигантской силы, который сжигает все на своем пути.

В этом случае сложно придумать такой мощный блок питания, который способен это выдержать. Тогда применяют схемы защиты, начиная от плавких предохранителей и кончая сложными схемами с автоматическим отключением на интегральных микросхемах. Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. На его выходе будет такое же синусоидальное напряжение, только пониженное до примерно 16 вольт по холостому ходу — без нагрузки. Выпрямитель в виде диодного моста. Электролитический конденсатор большой емкости, который сглаживает полусинусоиды напряжения, делая их приближающимися к прямой линии на уровне в 16 вольт.

Это сглаживание тем лучше, чем больше емкость конденсатора. Понравилась статья? Поделиться с друзьями:. Вам также может быть интересно. Компоненты 0. Современное разнообразие осветительных систем позволяет организовать освещение в любых условиях — в промышленных помещениях,.

Стабильность напряжения — это весьма важная характеристика электропитания для большинства электронных устройств. В них. Многие задаются вопросом, как правильно паять SMD-компоненты. Но перед тем как разобраться с этой. Огромное разнообразие конденсаторов позволяет использовать их практически в любой схеме.

Для правильного подбора параметров. Для работы люминесцентных, энергосберегающих, светодиодных ламп и панелей необходимо наличие в цепи элементов, обеспечивающих. Добавить комментарий Отменить ответ.

Блок питания

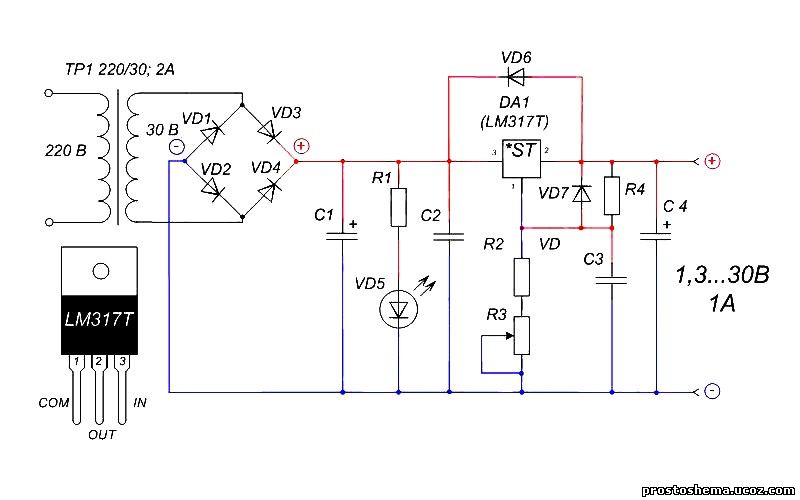

Этот блок питания на микросхеме LM, не требует каких — то особых знаний для сборки, и после правильного монтажа из исправных деталей, не нуждается в наладке. Несмотря на свою кажущуюся простоту, этот блок является надёжным источником питания цифровых устройств и имеет встроенную защиту от перегрева и перегрузки по току. Микросхема внутри себя имеет свыше двадцати транзисторов и является высокотехнологичным устройством, хотя снаружи выглядит как обычный транзистор. Вернуться назад 80 1 2 3 4 5.

Схема простого блока питания на транзисторах и выходными параметрами от 0 до 24 вольт и током до 2 А.

Как сделать импульсный блок питания своими руками – 3 лучшие схемы

Как самому собрать простой блок питания и мощный источник напряжения. Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории. Блок питания 12в Каждый, кто захочет сможет изготовить 12 — ти вольтовый блок самостоятельно, без особых затруднений. Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник Шаг 1: Какие детали необходимы для сборки блока питания Для сборки блока, заранее подготовьте электронные компоненты, детали и принадлежности из которого будет собираться сам блок

Простой регулируемый стабилизированный блок питания

Доброго времени суток форумчане и гости сайта Радиосхемы! Желая собрать приличный, но не слишком дорогой и крутой блок питания, так чтоб в нём всё было и ничего это по деньгам не стоило, перебрал десятки вариантов. В итоге выбрал лучшую, на мой взгляд, схему с регулировкой тока и напряжения, которая состоит всего из пяти транзисторов не считая пары десятков резисторов и конденсаторов. Тем не менее работает она надёжно и имеет высокую повторяемость. Эта схема уже рассматривалась на сайте, но с помощью коллег удалось несколько улучшить её.

В большинстве современных электронных устройств практически не используются аналоговые трансформаторные блоки питания, им на смену пришли импульсные преобразователи напряжения. Чтобы понять, почему так произошло, необходимо рассмотреть конструктивные особенности, а также сильные и слабы стороны этих устройств.

Схемы блоков питания своими руками

Для получения полноценного усилителя мощности НЧ требуется хороший источник питания, приведена схема простого блока питания для УМЗЧ. От параметров источника питания качество звучания зависит не чуть не меньше, чем от самого усилителя и относится халатно к его изготовлению не следует Принципиальная схема простого бестрансформаторного блока питания из доступных деталей, два варианта. В своих конструкциях радиолюбители очень часто применяют бестрансформаторные маломощные источники питания. Обычно, они представляют собой своеобразный симбиоз параметрического стабилизатора Схема простого блока питания, который может отключаться от сети через некоторое время после включения.

Схема простого блока питания

Вот и собрано очередное устройство, теперь встаёт вопрос от чего его питать? Блок питания, о нём и пойдёт речь. Схема его очень проста и надёжна, она имеет защиту от КЗ, плавную регулировку выходного напряжения. Транзисторы были взяты из старого советского телевизора, транзисторы VT2, VT3 можно заменить на один составной например КТ Схема повторялась много раз в настройке не нуждается. Фотографии двух блоков приведены ниже С большим радиатором 2А и маленьким 0,6А. Амперметр: для него берём резистор на 0,27 ома!!! Средний балл статьи: 0 Проголосовало: 0 чел.

Как работает простой и мощный импульсный блок питания. Автор: Макаров Дмитрий Структурная схема импульсного блока питания Рисунок 3.

Простой БП своими руками

Войти Регистрация. Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены.

Устройство и схема простого блока питания

Схема блока питания на рис. Данный блок питания средней мощности с регулируемым выходным напряжением 0…24 В последнее значение зависит oт типа примененного трансформатора и током до 2 А. Также есть защита от короткого замыкания и контроль, выходного напряжения. Мощности хватает даже для проверки современных автомагнитол с большой выходной мощностью. Выходное напряжение устанавливают с помощью переменного резистора R3.

О двух вариантах исполнения: на биполярных и полевых транзисторах. К слову сказать, именно тот конструктив был позже переделан на новую элементную базу и об этом будет рассказано в самом конце.

Cамодельный блок питания на 12 вольт

Всем давно известно, что без нормального регулируемого блока питания не возможно запустить ни один девайс сделанный своими руками. На этом рисунке изображена простая для изготовления схема регулируемого блока питания. Схема регулируемого блока питания на транзисторах. Скачать схему регулируемого блока питания. Эта схема очень неприхотлива в радиодеталях по этому, собрать её может каждый начинающий радиолюбитель практически из того, что имеется под рукой.

Для питания различных электронных устройств нам в большинстве случаев необходимо постоянное напряжение определенной величины. Для этого кроме батареек и аккумулятором мы можем использовать вторичные источники напряжения, так называемые блоки питания, функция которых заключается в том, что бы преобразовать сетевое переменное напряжение в постоянное напряжение необходимой величины. Если рассмотреть схему простейшего блока питания, то увидим, что она состоит из трансформатора Т1, диодного моста D1 и сглаживающего конденсатора С1. Трансформатор Т1 необходим для преобразования переменного в данном случае сетевого напряжения в более низкое переменное напряжение.

ПРОСТОЙ СЕТЕВОЙ БЛОК ПИТАНИЯ

Самодельные блоки питания    Простой сетевой блок питания можно построить своими руками, при этом не имея большое количество радиоэлементов. Ниже будет рассмотрена конструкция простого импульсного блока питания, построенного на отечественных компонентах, хотя все исходные компоненты можно и заменить на импортные.     Самой главной частью любого блока питания — является импульсный трансформатор, поэтому на его намотку следует обратить большое внимание источник. Трансформатор в данном случае намотан на ферритовом кольце марки 1500НМ1, размеры кольца К40х25х11. Первичная обмотка содержит 320 витков с отводом от середины, т.е 160 витков на плечо, провод с диаметром 0,49 мм марки ПЭВ, вторичная обмотка содержит -72 витка провод 0,8 мм той же марки. Количество витков вторичной обмотки подбирается исходя от нужного на выходе напряжения. Диодный мост на входе и в выпрямительной части (на выходе) можно поставить кц405 или любые 4 диода с напряжением выше 250 вольт. Стабилитрон предназначен для стабилизации выпрямляемого напряжения, тут использован отечественный Д816Г.     Транзисторы в теплоотводах не нуждаются поскольку работают в ключевом режиме, при желании их можно заменить на импортные MJE13006/13007, тогда мощность преобразователя увеличиться (указанные транзисторы можно найти в компьютерных блоках питания). Сами транзисторы подключены по схеме мультивибратора, поочередно открываясь и закрываясь, они обеспечивают впервичной обмотке трансформатора переменное напряжение с частотой 5-10 килогерц Резисторы 5,6 килоом желательно с мощностью 1 ватт. Конденсатор переменной емкости на 4 микрофарад рассчитан на 400 вольт. Выходной ток преобразователя не превышает 2 ампер, это делает возможным использовать преобразователь для питания радиоэлектронных устройств, в частности усилителей мощности и других маломощных конструкций. Поделитесь полезными схемами SMD РАДИОЖУЧОК    Простой жучок на SMD радиодеалях с большим кпд — схема и фото. Ниже представлена схема компактного, маломощного жучка-радиопередатчика с высоким кпд, которая собрана по схеме индуктивной трехточки. СХЕМА ТЕРМОСТАБИЛИЗАТОРА     Налаживания особо не требуется. Если все собрано верно схема работает сразу после первого включения.  РЕГУЛЯТОР МОЩНОСТИ НА СИМИСТОРЕ    Простой регулятор мощности на симисторе и динисторе DB-3 — классическая, проверенная 1000 раз схема. Плюс ещё один вариант, без использования редких деталей. ПРЕОБРАЗОВАТЕЛЬ НА МИКРОКОНТРОЛЛЕРЕ    Схема электрическая простого преобразователя напряжения на микроконтроллере PIC16F628A и полевых транзисторах STP55NF06L. —> Как ленточные конвейеры облегчают работу шахты? Ленточные конвейеры — это профессиональные рабочие устройства, которые используются во многих отраслях промышленности и хозяйства.   Как самостоятельно сделать угольную маску? В период, когда пандемия коронавируса бушует по всему миру, каждый хочет защититься от опасных вирусов. Особенности зимней стройки Строительство обычно проводится в теплое время года. Однако кто сказал, что строить зимой нельзя? Что собой представляет сварочный инвертор Сегодня сварку активно используют не только для строительных и монтажных процедур, но и при выполнении различных бытовых работ. Игровые автоматы Плей Фортуна Для любителей азартных игр на просторах интернета представлены много игровых площадок, удовлетворяющих требования своих игроков. Что делать если зависает компьютер Постепенное снижение работоспособности и производительности компьютера — одна из наиболее частотных проблем, с которой сталкиваются пользователи любого ПК. Gaminator Slot — игровые автоматы бесплатно Несмотря на большой ассортимент игровых автоматов, наибольшей популярностью пользуются Гаминаторы. Для тех, кто любит и знает мир спорта — полная версия Вулкан ставка на спорт Отличные знания спортивных игр и событий могут значительно улучшить финансовое положение. Для этого существуют букмекерские конторы, где можно воспользоваться опытом прогнозирования в спорте и заработать. Игровые автоматы на деньги в 2020 году Очень много игроков уже давно просиживают вечера в казино-онлайн. Играть в онлайн автоматы без регистрации Еще с незапамятных времен некоторые люди предпочитали проводить время за игрой…

схемы на lm317, lt1083 из китайских модулей от 0 до 30в 10а

Основные узлы регулируемого блока питания

Трансформаторный источник питания в большинстве случаев выполняется по следующей структурной схеме.

Узлы трансформаторного БП.

Понижающий трансформатор снижает напряжение сети до необходимого уровня. Полученное переменное напряжение преобразуется в импульсное с помощью выпрямителя. Выбор его схемы зависит от схемы вторичных обмоток трансформатора. Чаще всего применяется мостовая двухполупериодная схема. Реже – однополупериодная, так как она не позволяет полностью использовать мощность трансформатора, да и уровень пульсаций выше. Если вторичная обмотка имеет выведенную среднюю точку, то двухполупериодная схема может быть построена на двух диодах вместо четырех.

Двухполупериодный выпрямитель для трансформатора со средней точкой.

Если трансформатор трехфазный (и имеется трехфазная цепь для питания первичной обмотки), то выпрямитель можно собрать по трехфазной схеме. В этом случае уровень пульсаций наиболее низок, а мощность трансформатора используется наиболее полно.

После выпрямителя устанавливается фильтр, который сглаживает импульсное напряжение до постоянного. Обычно фильтр состоит из оксидного конденсатора, параллельно которому ставится керамический конденсатор малой емкости. Его назначение – компенсировать конструктивную индуктивность оксидного конденсатора, который изготовлен в виде свернутой в рулон полоски фольги. В результате получившаяся паразитная индуктивность такой катушки ухудшает фильтрующие свойства на высоких частотах.

Далее стоит стабилизатор. Он может быть как линейным, так и импульсным. Импульсный сложнее и сводит на нет все преимущества трансформаторного БП в нише выходного тока до 2..3 ампер. Если нужен выходной ток выше этого значения, проще весь источник питания выполнить по импульсной схеме, поэтому обычно здесь используется линейный регулятор.

Выходной фильтр выполняется на базе оксидного конденсатора относительно небольшой емкости.

Обобщенная блок-схема импульсного БП.

Импульсные источники питания строятся по другому принципу. Так как потребляемый ток имеет резко несинусоидальный характер, на входе устанавливается фильтр. На работоспособность блока он не влияет никак, поэтому многие промышленные производители БП класса Эконом его не ставят. Можно не устанавливать его и в простом самодельном источнике, но это приведет к тому, что устройства на микроконтроллерах, питающиеся от той же сети 220 вольт, начнут сбоить или работать непредсказуемо.

Дальше сетевое напряжение выпрямляется и сглаживается. Инвертор на транзисторных ключах в цепи первичной обмотки трансформатора создает импульсы амплитудой 220 вольт и высокой частотой – до нескольких десятков килогерц, в отличие от 50 герц в сети. За счет этого силовой трансформатор получается компактным и легким. Напряжение вторичной обмотки выпрямляется и фильтруется. За счет высокой частоты преобразования здесь могут быть использованы конденсаторы меньшей емкости, что положительно сказывается на габаритах устройства. Также в фильтрах высокочастотного напряжения становится целесообразным применение дросселей – малогабаритные индуктивности эффективно сглаживают ВЧ пульсации.

Регулирование напряжения и ограничение тока выполняется за счет цепей обратной связи, на которые подается напряжение с выхода источника. Если из-за повышения нагрузки напряжение начало снижаться, то схема управления увеличивает интервал открытого состояния ключей, не снижая частоты (метод широтно-импульсного регулирования). Если напряжение надо уменьшить (в том числе, для ограничения выходного тока), время открытого состояния ключей уменьшается.

Переделка блока

Прежде чем начинать переделку БП, необходимо выбрать выходную мощность тока. От этого показателя зависит степень модернизации системы. Если мощность будет находиться в пределах 20-30 Вт, не понадобятся глубокие изменения в схеме. Если же запланирована мощность свыше 50 Вт, модернизация нужна более системная.

Обратите внимание! На выходе из БП будет постоянное напряжение. Получение переменного напряжения на частоте 50 Гц не представляется возможным

Определение мощности

Вычисление мощности осуществляется согласно формуле:

В качестве примера рассмотрим ситуацию с блоком питания, имеющим следующие характеристики:

• напряжение — 12 В;
• сила тока — 2 А.

Вычисляем мощность:

P = 2 × 12 = 24 Вт.

Конечный параметр мощности будет больше — примерно 26 Вт, что позволяет учесть возможные перегрузки. Таким образом, для создания блока питания потребуется достаточно незначительное вмешательство в схему стандартной эконом-лампы на 25 Вт.

Советуем изучить Что такое шлицевая отвёртка

Новые компоненты

На схеме, представленной далее, показан порядок добавления новых деталей. Все они обозначены красным цветом.

В число новых электронных компонентов входят:

• диодный мост VD14-VD17;
• 2 конденсатора C9 и C10;
• обмотка на балластном дросселе (L5), количество витков которой определяется эмпирически.

Дополнительная обмотка выполняет еще одну важную функцию — является разделяющим трансформатором и защищает от проникновения напряжения на выходы ИБП.

Чтобы вычислить нужное количество витков в дополнительной обмотке, выполняются такие действия:

1. Временно наносим обмотку на дроссель (приблизительно 10 витков провода).
2. Стыкуем обмотку с сопротивлением нагрузки (мощность от 30 Вт и сопротивление 5-6 Ом).
3. Подключаемся к сети и делаем замер напряжения при нагрузочном сопротивлении.
4. Полученный результат делим на число витков и узнаем, сколько вольт приходится на каждый виток.
5. Выясняем нужное количество витков для постоянной обмотки.

Более подробно порядок расчета показан ниже.

Для вычисления нужного количества витков планируемое напряжение для блока делим на напряжение одного витка. В результате получаем число витков. К итоговому результату рекомендуется прибавить 5-10 %, что позволит иметь определенный запас.

Не стоит забывать, что оригинальная дроссельная обмотка находится под сетевым напряжением. Если нужно намотать на нее новый слой обмотки, позаботьтесь о межобмоточном изоляционном слое

Особенно важно соблюдать данное правило, когда наносится провод типа ПЭЛ в эмалевой изоляции. В качестве межобмоточного изоляционного слоя подойдет политетрафторэтиленовая лента (толщина 0,2 миллиметра), которая позволит повысить плотность резьбовых соединений. Такую ленту используют сантехники

Такую ленту используют сантехники.

Обратите внимание! Мощность в блоке ограничивается габаритной мощностью задействованного трансформатора, а также максимально возможным током транзисторов

Общие понятия

Общеизвестен принцип дуговой сварки. Освежим в памяти основные понятия. Чтобы получить сварочное соединение, необходимо создать дугу. Электрическая дуга возникает при подаче напряжения между сварочным электродом и поверхностью свариваемого материала. Ток дуги расплавляет металл, образуется расплавленная ванна между двумя торцами. После остывания шва получаем крепкое соединение двух металлов.

В России переменный ток регламентирован частотой 50 Гц. Питание для сварочного аппарата подается от сети фазным напряжением 220 В. Сварочные трансформаторы имеют две обмотки: первичную и вторичную. Вторичное напряжение трансформатора составляет 70 В.

Разделяют ручной и автоматический режим сварки. В условиях домашней мастерской сварку проводят в ручном режиме. Перечислим параметры, которые изменяют в ручном режиме:

• сила тока сварки;
• напряжение дуги;
• скорость сварочного электрода;
• количество проходов на шов;
• диаметр и марка электрода.

Правильный выбор и поддержание на протяжении сварочного процесса необходимых параметров являются залогом качественного сварного соединения.

При проведении ручной дуговой сварки необходимо грамотно распределять ток. Это позволит выполнить качественный шов. Стабильность дуги напрямую зависит от величины сварочного тока. Специалисты подбирают ее исходя из диаметра электродов и толщины свариваемых материалов.

Характеристики ИБП

• Выпрямитель AC-DC XR08.48G.
• Входное напряжение: 100-250 Vac;
• Выходное напряжение: 46-57 Vdc;
• Выходная мощность: 837W;
• Выходной ток: 18А.

Интерфейсы и встроенный Web-сервер. Возможность использования автоматов МСВ и GMT. Обеспечивает высокую эффективность, может эксплуатироваться как на улице, так и в помещениях. Широко используется в системах электропитания сотовых операторов, в сетях Wi-Fi, телекоммуникационного оборудования и различных узлах связи.

Первая проблема — как запустить этот блок питания? Оказалось отдельные два контакта должны быть соединены. Хорошо, заработало, но почему так шумит? Заводской вентилятор был маленьким и достигал 13000 оборотов в минуту, что давало сильное гудение. Пришлось поставить больше диаметром и потише.

Переделка шуруповерта на питание от сети 220В

При выходе из строя аккумуляторной батареи и невозможности её ремонта единственный выход – переделка аккумуляторного шуруповерта в сетевой.

При этом мощность блока питания должна превышать мощность двигателя с учётом возможных перегрузок в момент завершения закручивания. В паспорте устройства она не указана, но этот параметр написан на корпусе электромотора, или его можно вычислить, подключив аппарат к источнику постоянного напряжения через амперметр. Для двигателя мощностью 70Вт достаточно блока питания 120Вт.

Важно! Мощность зарядного устройства недостаточна для его работы. При переделке аккумуляторного шуруповёрта в сетевой, на 220 вольт, необходимо использовать другой блок питания

Использование внешнего блока питания

Внешнее питающее устройство имеет большие габариты, чем встроенное, но в любом случае, если запитать шуруповерт от сети, то инструмент будет “привязан” проводом к розетке.

Внешний блок питания

Ток, идущий от блока питания, достигает 10-15А, поэтому сечение кабеля должно быть не менее 1мм².

Компьютерный блок питания

Самый простой и дешёвый вариант – использование блока питания от старого компьютера мощностью не меньше 300Вт и током 15А.

В старых блоках был выключатель, в современных – для включения необходимо замкнуть провода, идущие к аппарату. Цвет этих проводов зависит от модели. Это можно узнать в интернете или методом подбора.

Выход 12В находится в четырёхштырьковом разъёме: чёрный “–”, жёлтый “+”.

Такие приборы имеют встроенный вентилятор, поэтому при изготовлении для него корпуса необходимо сделать отверстия или устанавливать вентилятором наружу. Лучше всего просто спрятать лишние провода внутрь корпуса.

Важно! Шуруповёрт 14,4 или 18 вольтовый будет работать на пониженной мощности

Зарядное устройство для автомобильного аккумулятора

Требования к этому устройству такие же, как и при использовании компьютерного блока.

Если есть, то желательно использовать устройство со встроенным вольтметром и регулировкой напряжения. В некоторых моделях внутри установлено токоограничивающее сопротивление. Его необходимо закоротить.

Как сделать самодельный блок питания

Кроме покупного, блок питания можно изготовить самостоятельно. Для этого необходим трансформатор мощностью 160Вт, такие устанавливались в ламповых телевизорах.

Прежде всего, необходимо определить необходимое количество витков. Порядок действий следующий:

• разобрать трансформатор;
• с катушки отмотать все вторичные обмотки;
• намотать 10 витков провода;
• собрать трансформатор;
• подсоединить к сети 220В;
• замерить напряжение на вторичной обмотке;
• разделить количество витков (в данном случае 10) на измеренное напряжение.

Получившуюся величину умножают на напряжение питания шуруповёрта и получают необходимое число витков.

Трансформатор

Внимание! Количество витков на вольт можно получить, измерив напряжение и посчитав витки во вторичной обмотке. Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трансформаторе. Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трансформаторе

Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трансформаторе.

На выходе трансформатора переменное напряжение, а устройству необходимо постоянное, поэтому дополнительно к трансформатору устанавливается диодный мост. Он собирается из диодов на радиаторах, напряжением более 20В и током 10А. Монтируется он вместе с трансформатором или в корпусе аккумулятора, из которого вынуты элементы.

Встроенный блок питания в корпусе от аккумулятора

При наличии желания, времени и “прямых” рук блок можно разместить в корпусе аккумулятора. Для этого приобретается готовое устройство с соответствующими параметрами, вынимается из своего корпуса и монтируется в корпусе аккумулятора. Вывода припаиваются проводом, сечением не менее 1мм² к клеммам батареи, и меняется сетевой шнур на более длинный.

Встроенный блок питания

Вторая схема

Схема устройства, показанная на рис. 2, лишена такого недостатка . Это позволяет применять его практически в любой аппаратуре: как в различных цифровых, так и в звуковоспроизводящих и радиоприемных устройствах.

Стабилизатор содержит коммутирующий составной транзистор VT1, VT2, коммутирующий диод VD2 и дроссель L1. В узел управления входят опорный элемент на транзисторе ѴТЗ и компаратор DA1.

На выходе стабилизатора включен транзисторный фильтр ѴТ4, ѴТ5. Основа узла управления — компаратор DA1 на ОУ типа К140УД12. К его инвертирующему входу подключен микромощный опорный элемент, выполненный на обратносмещенном эмиттерном переходе транзистора ѴТЗ. Напряжение его стабилизации (лавинного пробоя) 7…7,5 В обеспечивается при токе 20…30 мкА.

Рис. 2. Схема экономичного импульсного стабилизатора напряжения.

На неинвертирующий вход ОУ подается сигнал с резистивного делителя R5 — R7. Выходное напряжение регулируется потенциометром R6.

Конденсатор C3 увеличивает фазовый сдвиг сигнала обратной связи, что необходимо для циклического характера работы устройства. Он же определяет рабочую частоту и в значительной мере влияет на величину пульсаций.

Выход компаратора подключен к базе составного транзистора (VT1, VT2) через резистор R3, задающий ток управления, и стабилитрон VD1, который обеспечивает отсечку управляющего тока и надежное закрывание коммутирующего транзистора во всем интервале входного напряжения. Конденсатор С2 подавляет высокочастотные помехи.

На выходе стабилизатора включен не традиционный LC-фильтр, а транзисторный, что позволяет улучшить динамические характеристики устройства и подавить пульсации не менее чем на 40 дБ.

У транзисторного фильтра есть еще одно преимущество — «мягкое» включение стабилизатора: его выходное напряжение плавно нарастает в течение 2…4 с. Негативным моментом использования транзисторного фильтра является снижение КПД стабилизатора на 6…8%.

Дроссель L1 содержит 28 витков провода ПЭВ-2 0,57, намотанного на броневом магнитопроводе Б14 из феррита 2000НМ. Немагнитный зазор 0,2 мм в магнитопроводе обеспечен прокладкой из бумаги.

Транзисторы устройства при номинальном токе не требуют теплоотвода. Если стабилизатор предполагают эксплуатировать при токе нагрузки более 50 мА, то транзистор ѴТ1 должен быть типа КТ81х и его следует установить на теплоотвод площадью 10… 15 смг. Допустимо использовать транзисторы КТ639, КТ644, тогда выходной ток стабилизатора можно увеличить до 0,5 А.

Лабораторный блок питания 30в 5а, результат

Плата управления собранная на макетке.

Плата основного диодного моста.

Транзисторы установлены на радиатор от Cooler Master CMDK8, этот боксовый куллер способен рассеивать мощность до 95 Вт.

Внутри блока расположен 80мм дополнительный вентилятор, охлаждающий диодный мост и трансформатор, а также обдувающий радиатор транзисторов с тыльной стороны.

Все это добро засунуто в добротный радиолюбительский корпус, оставшийся со времен СССР. Вот таким вышел у нас лабораторный блок питания своими руками.

Подключение цифрового вольтамперметра избавило нас от измерительных стрелочных приборов.

Демонстрация работы:

В работе с максимальным током в 5 А транзисторы остаются теплыми благодаря хорошей системе охлаждения, температура основного диодного моста также в норме, т.к. там используются мощные диоды Шоттки и вентилятор, который охлаждает этот мост и трансформатор. При полной нагрузке все таки происходит небольшой нагрев трансформатора. Вес блока составил порядка 4 кг.

Уже изготовив данный блок, пришла идея, как можно немного переделать схему и получить этот лабораторный блок питания с нуля вольт. Но это уже будет другая история…

Более мощный ИБП с отдельным трансформатором

Они позволяют определить напряжение и необходимое число витков. Трансформатор дорабатывается, блок снова испытывается, и после этого его можно применить как компактный источник питания, который намного меньше аналога на основе обычного трансформатора 220 В со стальным сердечником.

Чтобы увеличить мощность источника питания, надо применить отдельный трансформатор, сделанный аналогично из дросселя. Его можно извлечь из лампочки большей мощности, сгоревшей полностью вместе с полупроводниковыми изделиями балласта. За основу берется та же схема, которая отличается присоединением дополнительного трансформатора и некоторых других деталей, изображенных красными линиями.

ИБП с дополнительным трансформатором

Выпрямитель, показанный на изображении, содержит меньше диодов по сравнению с выпрямительным мостом. Но для его работы потребуется больше витков вторичной обмотки. Если они не вмещаются в трансформатор, надо применить выпрямительный мост. Более мощный трансформатор делается, например, для галогенок. Кто использовал обычный трансформатор для системы освещения с галогенками, знает, что они питаются достаточно большим по величине током. Поэтому трансформатор получается громоздким.

Если транзисторы разместить на радиаторах, мощность одного блока питания можно заметно увеличить. А по весу и габаритам даже несколько таких ИБП для работы с галогенными светильниками получатся меньше и легче одного трансформатора со стальным сердечником равной им мощности. Другим вариантом использования работоспособных балластов экономок может быть их реконструкция для светодиодной лампы. Переделка энергосберегающей лампы в светодиодную конструкцию очень проста. Лампа отсоединяется, а вместо нее подключается диодный мост.

На выходе моста подключается определенное количество светодиодов. Их можно подключить между собой последовательно

Важно, чтобы ток светодиода равнялся току в КЛЛ. Энергосберегающие лампочки можно назвать ценным полезным ископаемым в эпоху светодиодного освещения

Они могут найти применение даже после завершения своего срока службы. И теперь читатель знает детали этого применения.

Цена: 0,4$ за штуку

Приобрел себе на пробу светодиоды 10 Вт 900лм теплого белого света на AliExpress. Цена в ноябре 2015года составляла 23 рубля за штуку. Заказ пришел в стандартном пакетике, проверил все исправные. Для питания светодиодов в осветительных устройствах применяются специальные блоки — электронные драйверы, представляющие собой преобразователи стабилизирующие ток, а не напряжение на своём выходе. Но так как драйверы для них(заказывал тоже на AliExpreess) были еще в пути решил запитать от балласта от энергосберегающих ламп. У меня было несколько таких неисправных ламп. у которых сгорела нить накала в колбе. Как правило, у таких ламп преобразователь напряжения исправен, и его можно использовать в качестве импульсного блока питания или драйвера светодиода. Разбираем люминисцентную лампу.

Как повысить силу тока в цепи?

Бывают ситуации, когда требуется повысить I, который протекает в цепи, но при этом важно понимать, что нужно принять меры по защите электроприборов, сделать это можно с помощью специальных устройств. Рассмотрим, как повысить силу тока с помощью простых приборов

Рассмотрим, как повысить силу тока с помощью простых приборов.

Для выполнения работы потребуется амперметр.

Вариант 1.

По закону Ома ток равен напряжению (U), деленному на сопротивление (R). Простейший путь повышения силы I, который напрашивается сам собой — увеличение напряжения, которое подается на вход цепи, или же снижение сопротивления. При этом I будет увеличиваться прямо пропорционально U.

К примеру, при подключении цепи в 20 Ом к источнику питания c U = 3 Вольта, величина тока будет равна 0,15 А.

Если добавить к цепи еще один источник питания на 3В, общую величину U удается повысить до 6 Вольт. Соответственно, ток также вырастет в два раза и достигнет предела в 0,3 Ампера.

Подключение источников питания должно осуществляться последовательно, то есть плюс одного элемента подключается к минусу первого.

Для получения требуемого напряжения достаточно соединить в одну группу несколько источников питания.

В быту источники постоянного U, объединенные в одну группу, называются батарейками.

Несмотря на очевидность формулы, практические результаты могут отличаться от теоретических расчетов, что связано с дополнительными факторами — нагревом проводника, его сечением, применяемым материалом и так далее.

В итоге R меняется в сторону увеличения, что приводит и к снижению силы I.

Повышение нагрузки в электрической цепи может стать причиной перегрева проводников, перегорания или даже пожара.

Вот почему важно быть внимательным при эксплуатации приборов и учитывать их мощность при выборе сечения. Величину I можно повысить и другим путем, уменьшив сопротивление

К примеру, если напряжение на входе равно 3 Вольта, а R 30 Ом, то по цепи проходит ток, равный 0,1 Ампер

Величину I можно повысить и другим путем, уменьшив сопротивление. К примеру, если напряжение на входе равно 3 Вольта, а R 30 Ом, то по цепи проходит ток, равный 0,1 Ампер.

Если уменьшить сопротивление до 15 Ом, сила тока, наоборот, возрастет в два раза и достигнет 0,2 Ампер. Нагрузка снижается почти к нулю при КЗ возле источника питания, в этом случае I возрастают до максимально возможной величины (с учетом мощности изделия).

Дополнительное снизить сопротивление можно путем охлаждения провода. Такой эффект сверхпроводимости давно известен и активно применяется на практике.

Чтобы повысить силу тока в цепи часто применяются электронные приборы, например, трансформаторы тока (как в сварочниках). Сила переменного I в этом случае возрастает при снижении частоты.

Если в цепи переменного тока имеется активное сопротивление, I увеличивается при росте емкости конденсатора и снижении индуктивности катушки.

В ситуации, когда нагрузка имеет чисто емкостной характер, сила тока возрастает при повышении частоты. Если же в цепь входят катушки индуктивности, сила I будет увеличиваться одновременно со снижением частоты.

Также читают — как действует электрический ток на организм человека.

Вариант 2.

Чтобы повысить силу тока, можно ориентироваться на еще одну формулу, которая выглядит следующим образом:

I = U*S/(ρ*l). Здесь нам неизвестно только три параметра:

• S — сечение провода;
• l — его длина;
• ρ — удельное электрическое сопротивление проводника.

Чтобы повысить ток, соберите цепочку, в которой будет источник тока, потребитель и провода.

Роль источника тока будет выполнять выпрямитель, позволяющий регулировать ЭДС.

Подключайте цепочку к источнику, а тестер к потребителю (предварительно настройте прибор на измерение силы тока). Повышайте ЭДС и контролируйте показатели на приборе.

Как отмечалось выше, при росте U удается повысить и ток. Аналогичный эксперимент можно сделать и для сопротивления.

Для этого выясните, из какого материала сделаны провода и установите изделия, имеющие меньшее удельное сопротивление. Если найти другие проводники не удается, укоротите те, что уже установлены.

Еще один путь — увеличение поперечного сечения, для чего параллельно установленным проводам стоит смонтировать аналогичные проводники. В этом случае возрастает площадь сечения провода и увеличивается ток.

Если же укоротить проводники, интересующий нас параметр (I) возрастет. При желании варианты увеличения силы тока разрешается комбинировать. Например, если на 50% укоротить проводники в цепи, а U поднять на 300%, то сила I возрастет в 9 раз.

Статьи, Схемы, Справочники

Стабилизированный источник питания 3 вольт на транзисторе КТЕ. В данной статье рассмотрим вариант нетрадиционного использования операционного усилителя. При выходном напряжении 3 вольт схема обеспечивает ток в нагрузке до мА, коэффициент стабилизации около , ток короткого замыкания почти 1 ампер. Стабилизированный лабораторный блок питания 12 вольт. Описываемый в статье лабораторный источник питания обеспечивает стабилизацию как тока, так и напряжения. Его сердцем является электронный стабилизатор — именно он отвечает за все выходные параметры устройства.

Поиск данных по Вашему запросу:

Простой импульсный блок питания своими руками

• Вы здесь:
• org/ListItem»> Главная
• Радиоэлектронщику
• Простой импульсный блок питания своими руками

Подробности

Создано: 13 декабря 2012

Простой импульсный блок питания своими руками

Всем привет! Как то захотел я собрать усилитель на TDA7294. И друг продал за копейки корпус. Такой черный, красивый, а в нем когда то жил спутниковый ресивер 95-х годов. И как на зло ТС-180 не помещался, не хватило по высоте буквально 5 мм. Начал смотреть в сторону тороидального трансформатора. Но увидел цену, и как то сразу перехотелось. И тут же в глаз пал компьютерный БП, думал перемотать, но снова же куча регулировок, защит по току, брррр. Начал гуглить схемы импульсных блоков питания, большая плата, куча деталей, лень вообще что то делать стало. Но случайно на форуме нашел тему о переделке электронных трансформаторах Ташибра. Почитал так, вроде ничего сложного.





На следующий день поехал хоз-маг и купил пару подопытных. Один такой стоит 40 грн.

Тот что сверху  BUKO.
Снизу копия Ташибры, только имя сменилось.
Между собой они немного различаются. У ташибры например 5 витков у вторичной обмотке, а у BUKO 8 витков. У последнего еще немного плата побольше, с дырками под установку доп. деталей.
Но доработка обоих блоков идентична!
Во время доработок нужно быть предельно осторожным, т.к. на транзисторах присутствует сетевое напряжение.
И если вы случайно закоротите выход, и транзисторы сделают новогодний салют я не виноват, все вы делаете на свой страх и риск!

Рассмотрим схему:

Все блоки от 50 до 150 ватт идентичны, отличаются только только мощностью деталей.
В чем состоит доработка?
1) Необходимо добавить электролит после сетевого диодного моста. Чем больше — тем лучше. Я поставил 100 мкф на 400 вольт.
2) Необходимо поменять обратную связь по току на связь по напряжению. Зачем? А затем что бп запускается только с нагрузкой, а без нагрузки он не запуститься.
3) Перемотать трансформатор (при необходимости).
4) Установить на выходе диодный мост (например КД213, импортные шоттки приветствуются) и конденсатор.

В синему кружку катушка обратной связи по току. Необходимо выпаять ее 1 конец, и на плате ее замкнуть. Сделали КЗ на плате? Значить идем дальше!
Потом берем кусок витой пары на силовой трансформатор мотаем 2 витка и на трансформатор связи мотаем 3 витка. На концы припаиваем к резистору 2.4-2.7 ом 5-10W. Подключаем лампочку на выход и ОБЯЗАТЕЛЬНО лампочку на 150 ватт в разрыв сетевого провода. Включаем — лампочка не засветилась, убираем ее, снова включаем и видим что лампочка на выходе светиться. А если не засветилась то нужно провод в трансформатор звязи завести с другой стороны. Посветила лампочка теперь выключаем. НО перед тем как что то делать обязательно разрядите сетевой конденсатор резистором на 470 ом!!
Я собирал БП для стерео УНЧ на TDA7294. Соответственно мне нужно перемотать его на напряжение 2Х30 вольт.
На трансформаторе 5 витков. 12V/5вит.=2,8 вит/вольт.
30V/2,8V=11витков. Тоесть нам надо намотать 2 катушки по 11 витков.
Выпаиваем трансформатор из платы, снимаем 2 витка из транса, и соответственно сматываем вторичную обмотку. Потом я намотал катушки обычным многожильным проводом. Сразу одну катушку, потом вторую. И соединяем начала обмоток или концы и получаем средний отвод.
То есть таким образом мы можем намотать катушку на необходимое напряжение!
Частота блока питания с ОС по напряжению 30 кгц.
Потом я собрал диодный мост из КД213, поставил электролиты и обязательно надо керамику!!!
Как соединять катушки, и какие возможные вариации можно посмотреть на схеме из соседней статьи.

Запомните — при замыканию выхода бп горит! Я сам спалил один раз. Сгорели, диоды, транзисторы и резисторы в базе! Заменил их и бп благополучно начал работать!Ну и теперь пару фотографий готового БП для УНЧ.

Красным обозначено место закорачивания ОС по току.Вот еще есть вариация для шуруповерта. Трансформатор тут я не перематывал. Просто его поднял вертикально, и сбоку прилепил диодный мост. Все это дело установил у коробку из аккумулятора. И сзади поставил кнопку для выключения.

Резистор припаян на плату в свободный пятачок. Желательно применять резисторы на 10W т.к. он греется во время работы!

Таким образом мы получаем отличный ИБП за копейки, который можно применить куда угодно!!!

• Комментарии

Social Comments

Самодельный настольный блок питания

Самодельный настольный блок питания Эта статья также доступна на португальском языке.

У любого мастера электроники есть несколько настольных блоков питания. Подросток в 1980-х годах в Северном Онтарио у меня не было денег, чтобы купить исправный настольный блок питания. Итак, как обычно, я построил свой собственный. Впервые я построил его примерно в 1985 году, но затем переделал его с более красивым корпусом и вольтметр в 1987 году. Он должен был быть довольно маленьким, потому что я хотел взять его с собой. меня, когда я пошел в университет.

Корпус, конечно же, деревянный, потому что он у меня был под рукой. это хорошо ящик из дуба. Дуб прочный и с меньшей вероятностью загорится, чем более легкие породы дерева. Верх просто скользит по передней и задней части панели с канавкой для их фиксации. Таким образом, со снятой крышкой, я могу получить на внутренности легче.

Для передней панели я наклеил ламинированную бумагу перед куском фанеры, с переключателями и такие монтируются через ламинированную бумагу и фанеру. Выглядит очень хорошо, но я не ожидал ламинированная бумага прослужит так долго. Это было в 1987, и до сих пор хорошо выглядит, 28 лет спустя. Но это отчасти потому, что большую часть своей жизни он находился в относительно неосвещенных местах. Надписи на передней панели выполнены карандашом. Мои компьютеры Commodore 64 и самодельный плоттер не будет произвели бы вывод, как красиво выглядящий, и было бы намного больше работы.

Если вы используете такую ​​технику сегодня, я рекомендую использовать фотобумагу на струйном принтере. Однажды я сделал новую шкалу для движения метра таким образом. Сделал несколько попыток, но получилось действительно мило.

Это нерегулируемый источник питания без каких-либо полупроводников, кроме мостового выпрямителя.

В основе накальный трансформатор от старого лампового тестера 1951 года. Нагрев нитей ламп в более дешевых бестрансформаторных Все телевизоры были подключены последовательно, поэтому они имели все виды напряжения накала. Ламповый тестер имел многоотводной трансформатор для выбора широкого диапазона напряжения.

На первичном также было два ответвления. Раньше между ними был реостат, так что напряжение блока можно было настроить по напряжению в сети (тестер для ламп сама также не регулировалась). Я добавил переключатель для выбора между два ответвления, что удваивает 17 ступеней напряжения до 34. Переключение ответвлений изменяет выход на 12%. Я не мог придумать, как обозначить переключатель, поэтому назвал его «Boost», потому что напряжения на передней панели для него в низком положении. Люди имеют часто высмеивали этот ярлык!

Я добавил движение счетчика с диапазонами для 15 и 30 вольт постоянного тока и толчок кнопка для чтения ампер. Счетчику не нужно выходить за пределы 30 вольт, потому что я его подключил настолько, что после 30 вольт сторона постоянного тока отключается. Переключатель удобно был кран для этого. Конденсаторы фильтра и выпрямитель были рассчитаны только на 35 вольт. Однако переменный ток выходит прямо (над клеммами постоянного тока) и будет доходить до 140 вольт.

Самое приятное в использовании этого источника питания — это повернуть ручку. Это очень приятный щелчок переключение между напряжениями. И напряжения могут быть отрегулированы очень быстро, если не точно. Но обычно я могу подобраться достаточно близко к тому, что мне нужно. Очень отличается от настраивая многоповоротную ручку и наблюдая за тем, как цифровая панель показывает правильное напряжение. Конечно, я не использую его, когда мне нужно точное напряжение, например, для зарядки лития. ионные клетки.

Выход переменного тока часто бывает полезен — например, при проверке небольших двигателей переменного тока или для питание катушки размагничивания. Однажды я даже принес его на работу, чтобы растянуть шорты. у нас было несколько прототипов печатных плат. Без какой-либо электроники между трансформатором и терминалы, он будет выдавать более 20 ампер на короткое время.

Я также сделал две розетки на задней панели, подключенные к шнуру питания. Я всегда находил себя не хватает розеток при игре с электроникой, поэтому две дополнительные розетки всегда под рукой.

Я перерисовал схему для него, глядя на схему. Прелесть этого блока питания в том, что он настолько прост, что я могу понять все в нем. В наши дни даже дрели и фонари содержат причудливую электронику. но не этот блок питания.

Я также узнал интересную вещь о движении счетчика, когда строил его. Для диапазона тока 3 ампера я использовал стальной провод в качестве шунтирующего резистора, который я постучал точно по длине, которая мне была нужна, чтобы заставить движение считывать полную шкалу на три ампера. Для отклонения на полную шкалу требуется около 57 милливольт на клеммах измерителя. Проблема с подключением счетчика напрямую к шунтирующему резистору заключается в том, что движение катушки измерителя через его магнитное поле индуцирует довольно много противо-ЭДС при движении стрелки. Без нескольких кОм сопротивления последовательно с движение измерителя, обратная ЭДС от стрелки заставляет его двигаться, как это было под водой. Счетчик в конце концов устанавливает правильное значение, но это требует около двух секунд, чтобы добраться туда.

В любом случае, этот блок питания по-прежнему остается моим любимым настольным блоком питания. используют сегодня чаще всего. Это просто удовлетворение от использования. Это должен быть звук и ощущение поворачивая ручку напряжения!

Другие технические проекты и из прошлого

На мой сайт по деревообработке.

Первый раз собираете игровой ПК? Это руководство может помочь.



Прежде чем собирать ПК, вам, очевидно, понадобятся нужные детали. Вот почему мы здесь.

Поначалу выбор правильных компонентов для сборки может показаться сложным процессом, но как только вы погрузитесь в него, вы увидите, что это не только удивительно просто, но и чертовски весело. Это руководство ни в коем случае не претендует на то, чтобы быть исчерпывающим, это скорее учебник для начинающих о том, что вам нужно знать, чтобы собрать нужные детали и начать собирать сборку своей мечты.

Здесь мы в основном сосредоточимся на сборке игрового ПК, но это руководство должно охватывать основы всего: от высококлассной рабочей установки для профессиональных приложений до простого мультимедийного компьютера.

И если вы предпочитаете купить готовый, а не строить свой собственный, у нас есть руководство и для этого.

Хорошо, приступим!

Что нужно для сборки ПК?

Процессор (ЦП)

Процессор или центральный процессор — это мозг ПК. Это то, что преобразует инструкции, которые вы предоставляете, в действия, которые может выполнить компьютер, и сообщает всем остальным частям вашей сборки, как работать вместе. Если центральный процессор — это мозг, то остальная часть системы — это тело.

ЦП, вероятно, является самым важным компонентом любого компьютера, и, как и следовало ожидать, существует почти бесконечное количество вариантов в различных ценовых диапазонах. Двумя основными производителями потребительских ПК являются Intel и AMD, и даже среди этих брендов есть множество вариантов. Что касается AMD, вы, скорее всего, обратите внимание на Ryzen третьего поколения или Threadripper, если вам нужен высокопроизводительный процессор. Все процессоры Intel Core i, обозначенные как Intel, являются хорошим выбором, хотя вы, вероятно, захотите рассмотреть 12-е поколение i5 или i7, если хотите собрать серьезную игровую или потоковую установку. Если вам этого недостаточно, то, возможно, Core i9больше ваша вещь.

Материнские платы

Материнская плата представляет собой большую печатную плату, которая соединяет все компоненты, из которых состоит ваш ПК, и обеспечивает связь между различными аппаратными средствами. Как и во всем, что касается сборки ПК, существует множество вариантов, от простых материнских плат в нижней части ценового диапазона до многофункциональных плат со всевозможными прибамбасами.

Тип необходимой вам материнской платы во многом зависит от того, какой ЦП вы приобрели и какие функции вас интересуют. Не каждый ЦП работает с каждой материнской платой, поэтому вам нужно убедиться, что вы выбрали правильный. Такие функции, как возможности разгона процессора, освещение и возможности подключения, — все это факторы, которые следует учитывать при покупке материнской платы.

Ознакомьтесь с полной информацией о том, как выбрать материнскую плату, чтобы получить всю необходимую информацию для принятия взвешенного решения.

Видеокарта/Графический процессор (GPU)

Графический процессор (GPU) окажет наибольшее влияние на ваш игровой процесс. Графический процессор — это, по сути, то, что позволяет вашему компьютеру выполнять сложные графические вычисления, которые позволяют вашим компьютерным играм выглядеть так хорошо. Хотя многие процессоры имеют встроенную графику, графический процессор абсолютно необходим, если вы хотите иметь современный игровой опыт на ПК.

Двумя крупнейшими игроками в мире видеокарт являются AMD и Nvidia. В зависимости от того, сколько вы хотите инвестировать, вы можете выбрать что-то из младших современных графических процессоров, например GeForce RTX 3050 от Nvidia или Radeon RX 6500 от AMD. Если вам нужен передовой опыт, RTX 3090 Ti от Nvidia – это текущий король графических процессоров, предназначенных для потребителей, а Radeon RX 6900 XT от AMD не сильно отстает.

Если вы ищете лучший игровой опыт, GPU может быть самым дорогим компонентом, который вы купите, но вы не захотите экономить здесь, особенно если вы хотите играть в игры с более высокими разрешениями. и частоты кадров.

Чтобы узнать больше о том, какая карта лучше всего подойдет для ваших нужд, ознакомьтесь с нашим руководством по выбору видеокарты.

Память/ОЗУ

Оперативная память (ОЗУ) — это, по сути, кратковременная память вашего ПК. Он обеспечивает легкий доступ к данным, которые вы регулярно используете, поэтому вашему ПК не нужно обращаться к устройству хранения каждый раз, когда вам нужно использовать эти данные. Он отличается от ваших основных устройств хранения тем, что ОЗУ сбрасывается, когда на него не подается питание, поэтому вам по-прежнему нужны накопители большего размера для долгосрочного хранения данных.

Что касается оперативной памяти, то чем больше, тем лучше. На самом деле у вас не может быть слишком много оперативной памяти, но для практических целей большинству игровых систем будет достаточно 16 ГБ или 32 ГБ, если вы хотите, чтобы ваш компьютер работал в течение нескольких лет.

Оперативная память сильно различается по скорости, размеру и дизайну, поэтому ознакомьтесь с нашим руководством по оперативной памяти, чтобы получить ответы на любые вопросы, которые могут у вас возникнуть, когда речь идет о памяти.

Хранилище

Хранилище — это место, где ваши данные… ну, хранятся, чтобы ваш компьютер мог получить к ним доступ. Это включает в себя файлы, игры, вашу операционную систему, любые данные, к которым вам нужен доступ, будут храниться на накопителе. В прошлом хранилища в основном состояли из жестких дисков (HDD), но теперь более широко доступны твердотельные накопители (SSD). Твердотельные накопители значительно быстрее, тише и долговечнее, но и стоят дороже за гигабайт.

Подходящее решение для хранения может быть разным, хотя распространенной конфигурацией является меньший твердотельный накопитель NVMe или SATA для вашей операционной системы и наиболее часто используемых файлов, а также жесткий диск большего размера для больших файлов. Вы также можете положиться на внешние решения для хранения данных, преимуществом которых является портативность.

Твердотельный накопитель Samsung 980 Pro M.2 — одно из самых популярных твердотельных решений, а жесткий диск Seagate BarraCuda объемом 3 ТБ отлично подойдет для больших установок и хранения файлов.

Если вы хотите узнать больше обо всех типах хранилищ, ознакомьтесь с нашим руководством по выбору правильного хранилища.

Корпуса

Здесь будут жить все ваши драгоценные детали, о чем думает большинство людей, когда представляют себе ПК. Корпуса — это одна из наиболее настраиваемых частей ПК, поэтому вы можете получить корпуса практически любой формы и размера, какие только можете себе представить. Хотя все случаи разные, все они предназначены для примерно одних и тех же компонентов, а это означает, что они имеют сходство между брендами и макетами. Например, всегда найдется место для установки материнской платы и блока питания, хотя конфигурация расположения всего может различаться.

Если вы не собираетесь создавать что-то маленькое или с расширенными функциями, такими как настраиваемые контуры охлаждения, в большинстве случаев все будет работать нормально. Просто найдите тот, который подходит по размеру и выглядит так, как вы хотите, и все будет готово.

Еще одна важная особенность, которую следует учитывать при выборе корпусов, — охлаждение. Многие корпуса будут поставляться с уже установленными вентиляторами, что может быть полезно, но если для вас важны низкие температуры, вы должны убедиться, что есть место для необходимого вам решения для охлаждения. Простое эмпирическое правило заключается в том, что если вы хотите сделать много индивидуальной работы, чем больше кейс, тем лучше.

Если вы ищете уникальный дизайн под открытым небом, обратите внимание на Thermaltake P5. Если вам нужны варианты освещения, взгляните на Carbide Spec-Omega RGB от Corsair. Если вы ищете что-то простое, привлекательное и надежное, обратите внимание на Rosewill Cullinan. Или, если вы планируете в будущем пойти по индивидуальному маршруту водяного охлаждения, вы не ошибетесь с Lian Li O11 Dynamic.

Блок питания (БП)

Как вы, наверное, догадались по названию, блок питания (БП) обеспечивает питание, необходимое для работы вашей сборки. Блок питания часто упускают из виду, потому что если у вас относительно простая сборка, обычно подойдет любой блок питания. Тем не менее, абсолютно стоит провести исследование эффективности, мощности и качества, особенно если вы собираете более сложную систему. Если вы используете высококачественные видеокарты (или несколько видеокарт) или специальный контур охлаждения, вам обязательно нужно убедиться, что у вас есть блок питания с достаточной мощностью.

Хорошим справочником является этот калькулятор источника питания, который позволяет вам увидеть, какие требования к питанию вам потребуются в зависимости от вашей системы.

Если вы ищете мощный блок питания для сверхмощной системы, вы можете выбрать топовый вариант, например, Seasonic PRIME GS-1000 1000 Вт. Блок питания HIVE 550S мощностью 550 Вт может подойти.

Радиатор/вентилятор процессора

Ваш процессор работает невероятно интенсивно, и это создает тепло.

Охлаждение процессора имеет решающее значение для правильной работы вашей системы, и хотя многие процессоры поставляются с кулером, часто вам нужно что-то более мощное. Эти варианты могут варьироваться от простых вентиляторов и радиаторов до сложных решений жидкостного охлаждения. Для вашей первой сборки вам, вероятно, понадобится либо решение на основе вентилятора, либо жидкостный кулер All In One (AIO), если вы планируете разогнать свой процессор. Процесс установки этих охлаждающих решений варьируется от продукта к продукту, но обычно включает в себя его присоединение к материнской плате и использование термопасты, чтобы обеспечить правильный отвод тепла от вашего процессора.

Звучит сложно, но на самом деле это не так. Даже жидкостные кулеры AIO автономны, и вам никогда не придется иметь дело с жидкостью внутри. Просто убедитесь, что кулер совместим с вашим процессором и материнской платой, и что в вашем корпусе достаточно места. Остальное — просто следовать прилагаемой инструкции.

Одним из самых популярных воздухоохладителей начального уровня является Noctua NH-L9x65, который идеально подходит, если вам нужен бесшумный вентилятор по разумной цене от одного из лучших производителей систем охлаждения для ПК на планете. Если вы хотите заняться жидкостными охладителями AIO, обратите внимание на NZXT Kraken X73. Это не только отличный кулер для процессора, но и несколько потрясающих вариантов освещения.

Мониторы

Теперь, когда вы выбрали детали для своей сборки, пришло время поговорить обо всем остальном, что вам нужно для качественного игрового процесса. Начнем с монитора. В конце концов, приятный игровой ПК не очень хорош, если вы ничего не видите.

При желании вы можете использовать простой монитор начального уровня с разрешением 1920×1080 или телевизор, но часть удовольствия от компьютерных игр заключается в том, что у вас есть больше возможностей. Если вы до сих пор инвестировали в хорошую систему, вы можете перейти на более высокое разрешение, например 2540 × 1440 или даже 3840 × 2160 (4K) для действительно кристально чистого изображения. Вы также можете перейти на более высокую частоту обновления, например, 144 Гц или даже 240 Гц, что сделает изображение более плавным. В зависимости от вашего графического процессора вы можете инвестировать в монитор, который поддерживает G-Sync от Nvidia или Freesync от AMD, так как это уменьшит разрывы экрана и еще больше улучшит ваш игровой процесс.

Все эти факторы, в том числе такие, как размер экрана или соотношение сторон, увеличивают стоимость. Тем не менее, нет особого смысла иметь мощный ПК, если то, что вы видите, выглядит не очень хорошо, так что, вероятно, оно того стоит. Однако для игр речь в первую очередь идет о выборе монитора с низкой задержкой ввода и быстрым временем отклика пикселей.

Если вы ищете недорогой игровой монитор начального уровня, обратите внимание на изогнутый монитор Acer ED242QR с технологией Freesync и частотой обновления 144 Гц, что идеально подходит для графического процессора начального и среднего уровня. Если вы хотите выйти на супервысокий уровень, в Alienware 34 есть почти все, что вам нужно для роскошного игрового процесса.

Мышь

Мышь — это просто мышь, верно?

Нет. Как и все остальное, о чем мы говорили, вы можете получить мышь, которая идеально соответствует вашему стилю. Если вы геймер, вам может быть важно иметь назначаемые кнопки, а также возможность настраивать DPI (по сути, скорость курсора) на лету. Возможно, вам нужна беспроводная мышь или нестандартный дизайн.

Наверное, самое главное — это удобство, поэтому убедитесь, что вы нашли подходящую мышь. Одной из самых популярных игровых мышей (не зря) является Logitech G502 Hero, но есть много отличных мышей от таких компаний, как Corsair, Razer и многих других.

Ознакомьтесь с нашей разбивкой о том, как найти подходящую мышь для получения дополнительной информации.

Клавиатуры для компьютеров

Даже такая простая вещь, как клавиатура, имеет множество вариантов. Вам нужно традиционное ощущение мембранной клавиатуры или точная тактильная отдача механических переключателей? Вы хотите проводной или беспроводной? Вам нужны макроклавиши? Насколько важна RGB-подсветка?

Существует множество отличных клавиатур, так что вы сможете найти именно то, что подходит именно вам. Corsair K70 LUX — одна из самых популярных механических клавиатур. Razer Huntsman Tournament Edition — отличная механическая плата начального уровня с оптическими переключателями Razer.

Лучший способ узнать, что вам больше нравится, – это протестировать разные клавиатуры, но это руководство по выбору правильной клавиатуры – отличное начало.

Операционная система

Операционная система (ОС) — это программное обеспечение, которое позволяет вам взаимодействовать с вашим компьютером. После того, как он будет установлен на вашем устройстве хранения (предпочтительно SSD), вы можете начать установку всех своих программ, игр и всего, для чего вы собираетесь использовать свой компьютер.

Существует несколько операционных систем на выбор, но на сегодняшний день самой популярной среди обычных пользователей является Microsoft Windows 11 из-за ее широкого распространения и простого пользовательского интерфейса. Хотя многие все еще придерживаются Windows 10, это только вопрос времени, когда Windows 11 затмит своего предшественника.

Linux также популярен и имеет дополнительное преимущество, заключающееся в том, что он бесплатный, хотя он также требует немного больше времени для обучения.

Собираем компьютер

Когда все готово к работе, самое время приступить к сборке.

Многие люди находят эту часть пугающей, но как только вы начнете, вы увидите, что эти компоненты легко собираются вместе. Пока вы провели исследование и знаете, что все совместимо, это действительно похоже на сборку модного набора Lego.

Это видео проведет вас через весь процесс:

Вот еще несколько советов, о которых следует помнить, пока вы начинаете работу.

Установка памяти (ОЗУ)

Память — один из самых простых компонентов для установки. Начните с открытия двух вкладок по обе стороны от слота оперативной памяти на слоте материнской платы. Обратитесь к руководству по памяти, чтобы убедиться, что вы устанавливаете с правильной ориентацией. Как только модуль оперативной памяти будет выровнен со слотом, просто нажмите вниз, пока не услышите щелчок, затем убедитесь, что вкладки закрыты. Повторите эти шаги для любой дополнительной памяти.

В зависимости от вашего корпуса это может быть проще сделать до установки материнской платы в корпус.

Установка ЦП

Большинство современных ЦП не имеют контактов, так как контакты разъема обычно расположены на материнской плате. Это здорово, потому что повредить дорогой процессор намного хуже, чем (обычно) более дешевую материнскую плату.

Процесс может незначительно отличаться в зависимости от ЦП и материнской платы, но обычно установка осуществляется по аналогичной схеме.

Начните с разблокировки панели процессора. Затем откройте дверцу ЦП, поместите ЦП в правильном направлении (стрелки, отмеченные на обоих, помогут вам выровнять его), закройте дверцу и заблокируйте засов. Установка радиатора также зависит от вашего оборудования, но обычно он подключается через четыре отверстия, ближайших к разъему ЦП. Обычно это делается с помощью винтов или стопорных/закручивающихся пластиковых штифтов. Не забудьте использовать разумную часть термопасты при установке радиатора; количество примерно размером с горошину является хорошим ориентиром.

Кроме того, не забудьте подключить кулер ЦП к материнской плате, чтобы обеспечить достаточную мощность для работы. Точный процесс должен быть четко сформулирован в инструкции, прилагаемой к вашему кулеру.

Опять же, установку процессора и процессорного кулера лучше всего выполнять до того, как материнская плата будет помещена в корпус, чтобы все было как можно проще.

Подготовка корпуса

Первым шагом к размещению материнской платы в корпусе является установка стоек. Стойки — это небольшие латунные прокладки, которые совпадают с отверстиями для винтов на материнской плате и служат для предотвращения соприкосновения металла на материнской плате с металлом в корпусе. Обязательно установите их там, где в корпусе есть отверстия для винтов, и обратитесь к руководству по корпусу, если неясно, где находятся эти отверстия.

Материнская плата поставляется с крышкой, которая называется защитной крышкой ввода-вывода. Эта крышка должна быть размещена поверх всех внешних соединений, которые видны снаружи корпуса. Убедитесь, что вы выровняли его правильно и защелкнули. Этот шаг легко забыть, и может быть сложно вернуться к его установке, поэтому постарайтесь запомнить его с первого раза.

Установка материнской платы

Помните, что ваша материнская плата — это, по сути, огромная печатная плата, а значит, она хрупкая.

Важно соблюдать осторожность, совмещая отверстия и добавляя винты ко всем стойкам, которые вы разместили внутри корпуса. Вы хотите, чтобы материнская плата была надежно закреплена и не болталась, но вы также не хотите перетягивать винты. Если доска вообще гнется, вы перетянули.

Возможно, вам придется немного подтолкнуть материнскую плату к крышке слота расширения, прежде чем вкручивать ее, но пока вы выровняете все винты, все будет хорошо.

Установить все остальное

После установки материнской платы все остальное довольно просто. Используйте видео, которым мы поделились выше, для более подробной информации.

Графический процессор будет находиться в слоте PCIe. Убедитесь, что вы удалили все расширительные покрытия, и убедитесь, что они правильно защелкнулись и закреплены винтами после установки.

Если у вас есть диск M.2, осторожно установите его в соответствующий слот на материнской плате и закрепите его с помощью маленького винта. Опять же, не затягивайте слишком сильно.

Хорошим правилом при установке компонентов является применение небольшого усилия, но если вы чувствуете, что что-то не подходит, хорошо еще раз проверить, находится ли он в правильном месте. Этот материал разработан, чтобы соответствовать друг другу, поэтому вам не нужно слишком сильно давить.

Ваша видеокарта, устройства хранения данных и материнская плата будут получать питание от блока питания.

В комплект поставки блока питания должны входить соответствующие кабели. Если нет, используйте адаптер, входящий в комплект поставки видеокарты. Вашему жесткому диску или твердотельному накопителю также потребуется кабель питания, а также кабель SATA или кабель для передачи данных, если вы не используете M.2, как описано выше. Все эти кабели должны быть в комплекте с вашими устройствами.

Правильный кабель для подключения источника питания к компонентам, которым требуется питание, должен быть очевиден. Просто подберите штекер к соединению, которое необходимо компоненту, и проверьте любые руководства, если это не очень ясно.

Установка вентиляторов зависит от вашей системы охлаждения, но, опять же, должно быть достаточно ясно, что куда. Просто подключите кабель к входу на материнской плате и обратитесь к руководству, если у вас возникнут какие-либо проблемы.

Запустите его

Когда все подключено и выглядит так, как вы хотите, пришло время подключить блок питания, нажать кнопку питания и включить новый компьютер. Если все подключено правильно, вы должны увидеть экран BIOS вашей материнской платы.

Последним шагом является установка выбранной вами операционной системы и начало использования вашего нового ПК!

Сообщения об ошибках

Если все не получилось с первой попытки, не паникуйте, это случается с лучшими из нас. Это почти всегда легко исправить.

К счастью, ваш компьютер часто сообщает вам, что не так, будь то в меню BIOS или в сообщении об ошибке от вашей материнской платы. Вот где исследования пригодятся, так как любая ошибка, с которой вы столкнетесь, будет чем-то, с чем, вероятно, сталкивался и кто-то другой.

Мы составили удобное руководство по пяти распространенным проблемам с ПК и способам их устранения, так что ознакомьтесь с ним, прежде чем тратить слишком много времени на исследования.

Поздравляем!

Независимо от того, первый это ваш компьютер или пятидесятый, поздравляем вас с тем, что вы нашли время, чтобы научиться собирать компьютер. Всегда есть чему поучиться, но если вы зашли так далеко, вы уже на пути к тому, чтобы стать мастером DIY.

Получайте удовольствие от компьютерных игр!

Советы по безопасности при использовании самодельных батареек и других источников питания

Само собой разумеется, что электричество чрезвычайно опасно. Независимо от того, являетесь ли вы профессионалом или любителем, любой, кто работает с электричеством, должен предпринять шаги, чтобы обезопасить себя. Аккумуляторы, настольные блоки питания и другие источники питания требуют бережного обращения. Но как защитить себя?

1. Всегда заземляйтесь

Этот первый совет на самом деле не защитит вас при работе с электроникой; он защищает ваше оборудование. Ваше тело может накапливать небольшое количество электрического заряда. Когда вы вступаете в контакт с проводником, таким как металл, этот заряд будет течь в него, и это может повредить чувствительную электронику. Прикосновение к неокрашенному металлу перед работой с электроникой и электрикой заземлит вас.

2. Используйте браслет ESD

Электричество идет по пути наименьшего сопротивления, и это будет ваше тело, если вы прикоснетесь не к тому предмету при работе с электроникой. Браслеты ESD обеспечивают путь для электричества, не вызывая повреждения органов.

3. Избегайте прямой пайки батареи

Батареи становятся нестабильными при воздействии тепла. Независимо от того, перегреваются ли они или поврежден их защитный кожух, пайка непосредственно на батарею опасна.

Точечная сварка подвергает контакты аккумуляторов гораздо меньшему нагреву, чем пайка. Это позволяет прикреплять язычки к батареям, обеспечивая безопасную поверхность для пайки. Вы можете купить аккумуляторы с выводами или найти жгут аккумуляторов, который подходит для вашего проекта.

4. Отключите источники питания

Некоторые источники питания, например сетевые и настольные блоки питания, снабжены выключателем. Отключение питания от таких источников сделает вашу работу намного безопаснее, снизив риск поражения электрическим током.

5. Крышка/защита соединений под напряжением

Аккумуляторы не могут быть отключены. Это означает, что вам нужно найти другие способы обезопасить себя. Никогда не допускайте соприкосновения положительного и отрицательного полюсов при работе с батареями, особенно при высоком напряжении.

Изолента, термоусадочная трубка и даже колпачки, напечатанные на 3D-принтере, могут служить этой цели. Вы должны убедиться, что они имеют надежную посадку.

6. Используйте изолированные инструменты

Некоторые материалы, такие как сталь и медь, являются проводниками, пропускающими через себя электричество. Однако другие, такие как силикон и резина, являются изоляторами.

Использование изолированных инструментов — разумная идея для всех, кто работает с электричеством. Это не только гарантирует, что у вас всегда будет крепкая хватка, но и предотвратит попадание электричества в ваше тело, если вы совершите ошибку.

7. Проверьте температуру

Как упоминалось в нашем третьем совете, батареи не любят тепло. Когда батарея становится слишком горячей, химические вещества внутри могут вступить в реакцию со взрывом, что делает их опасными. Тепло также может быть признаком того, что что-то не так с батареей или источником питания.

Высокое сопротивление и перегруженные цепи будут выделять много тепла, поэтому вам следует остерегаться. Если ваш источник питания сильно нагревается, прекратите свои действия и подождите, пока он остынет. Всегда следует избегать постоянного нагрева под электрической нагрузкой.

Работа в помещении с хорошей вентиляцией и защита аккумуляторов от прямых солнечных лучей — это простые способы предотвращения опасных ситуаций.

8. Работа при безопасном низком напряжении

Ни один аккумулятор не может поддерживать идеально постоянное напряжение. Чем больше потенциальной энергии запасено в батарее, тем выше ее напряжение. Наряду с этим, однако, наличие большого количества потенциальной энергии сделает утечки, взрывы и удары более мощными.

Производители указывают безопасное напряжение хранения своих аккумуляторов в документации. Вы можете проверить это и разрядить свои батареи, прежде чем работать с ними, ограничивая угрозу, которую они представляют, если они повреждены.

9. Обеспечьте доступность огнетушителей

Помимо ударов током и поражения электрическим током, пожары являются одним из основных рисков при работе с электроникой. Вода может сделать электрический пожар более опасным, поэтому крайне важно, чтобы у вас всегда был доступ к подходящему огнетушителю.

Вы можете пройти онлайн-обучение, чтобы убедиться, что знаете, как бороться с электрическим пожаром в домашних условиях. Профилактика всегда лучше, но возможность активно реагировать на пожары уменьшит последствия.

10.

Используйте пожарную и дымовую сигнализацию

Тушить пожар можно только в том случае, если вы знаете, что он есть. Пожарная и дымовая сигнализация необходима на любом рабочем месте, особенно там, где люди используют электричество.

На рынке есть множество компаний, предлагающих надежные датчики тепла, огня и дыма. Этот тип продукта обычно является юридическим требованием на рабочем месте, но вы должны использовать его дома, даже если вам это не нужно.

11. Работа в пределах параметров батареи/источника питания

Подобно безопасному напряжению хранения, которое предоставляют производители аккумуляторов, большинство источников питания имеют другие параметры. Пиковый ток, максимальное напряжение и рабочие температуры — все это хорошие примеры.

Проверьте параметры ваших источников питания, прежде чем использовать их. Это становится более важным, когда напряжение, с которым вы работаете, повышается, но вы всегда должны считать его безопасным.

12. Научитесь пользоваться мультиметром

Мультиметры

— это инструменты для электрических испытаний, которые могут предоставить вам массу информации о цепи. Вы можете использовать подобное устройство для проверки напряжения и сопротивления, а также для проверки целостности цепи.

Наше удобное руководство поможет вам научиться пользоваться мультиметром. Приобретение надежного мультиметра значительно облегчит безопасную работу с электричеством.

13. Никогда не прикасайтесь к вещам, которых не понимаете

Хотя источники питания, безусловно, могут быть опасными, правильное обращение с ними всегда повышает вашу безопасность. Это может показаться очевидным, но крайне важно, чтобы у вас было правильное представление об источниках энергии, с которыми вы работаете.

Вы можете узнать об электронике и электричестве онлайн или в школе. Однако, конечно, стоит иметь в виду, что просить о помощи никогда не бывает плохой идеей, если вы беспокоитесь о безопасности.

Работа с самодельными источниками питания

Соблюдение этих советов повысит вашу безопасность при работе с электроникой и электрооборудованием. Такие шаги также могут помочь в ваших проектах, давая вам возможность глубже понять инструменты, которые вы используете.

Модульный настольный источник питания ++, необходимая сборка своими руками как для каждого студента ЭЭ, так и для опытного мастера… — Блог — Тесты и инструменты

то, что вы ДОЛЖНЫ создать для себя в тот или иной момент своей карьеры, желательно раньше, на



Это настольный источник питания, и если вы не знаете, с чего начать, или заинтересованы во второй попытке, добро пожаловать к шоу, это будет веселая и познавательная поездка для всех нас.



Блог № 2. Источники эталонного напряжения http://www.element14.com/community/groups/test-and-measurement/blog/2014/09/29/voltage-references—the-modular-bench-power -supply

Блог №3 — Операционные усилители и силовой каскад: http://www. element14.com/community/groups/test-and-measurement/blog/2014/10/04/op-amps-1— intro—the-modular-bench-power-supply

Блог №4 — Дисплеи — цифровые и простые http://www.element14.com/community/groups/test-and-measurement/blog/2014/11/13 /the-modular-bench-power-supply—simple-display-setup

БЛОГ №5 — Силовой выходной каскад (BJT/MOSFET) http://www.element14.com/community/groups/test-and-measurement/blog/2014/11/16/the-modular-bench-power- Supply—power-output-stages

БЛОГ №6 — Базовый модуль Модульный настольный источник питания ++, Собираем все вместе, голые кости

Блог №7 — Модульный настольный источник питания ++ Входной каскад.. .Хочу ВЛАСТИ!!!

Блог №8 — модульный настольный источник питания ++, получение более высоких напряжений для полевых МОП-транзисторов высокого напряжения

Блог № 9 — Модульный настольный источник питания ++, Подробнее о дисплеях и использовании Arduino для измерения напряжения и силы тока

Блог №11 — Модульный настольный источник питания ++, Дифференциальные датчики и суммирующие соединения

Блог №12 — Модульный настольный источник питания ++, Теория интеграции и практические занятия , протестировав все это на стенде с BreadBoard

Блог № 14 — Электронная нагрузка постоянного тока — Проектирование и сборка для тестирования блока питания

Блог № 15 — Электронная нагрузка постоянного тока — Повышение производительности



У вас нет прав на редактирование метаданных этого видео.

Редактировать носитель

Габаритные размеры Икс МаленькийСреднийБольшойПользовательский

Тема (обязательно) Краткое описаниеТеги (через запятую)Видимость видео в результатах поискаVisibleHidden

Родительский контент

Модульный настольный блок питания ++, необходимая сборка своими руками для каждого студента EE и старожила…

Плакат

Загрузить Предварительный просмотр

Итак, во-первых, , почему каждый EE должен построить один из них , ну, для начала, это очень полезный инструмент для любого EE, который можно использовать для прототипирования, тестирования и многих других вещей от зарядки аккумулятора, чтобы помочь проверить пределы мощности нового элемента управления система

вторая и не менее важная причина заключается в том, что он предоставляет многочисленные возможности для изучения некоторых замечательных навыков, касающихся управления мощностью, контуров обратной связи, используемых для ограничения тока и стабильности напряжения, вы можете узнать разницу между точностью и стабильностью (что, по вашему мнению, важнее для опорного напряжения в блоке питания, ну вы узнаете).



Итак, кто я такой, чтобы показывать вам, как. Что ж, я сертифицированный инженер-электронщик, прошедший стажировку на севере Англии в отличной компании Welwyn Electric (сейчас я считаю, что это часть группы Vishay). Так или иначе, я изучил свое ремесло там, а также имел прекрасную возможность работать в лаборатории калибровки второго уровня, где мне довелось поиграть со всеми видами электронного оборудования, которых можно перечислить, изучая, как калибровать их, выходя за рамки стандартных процедур калибровки производителей, но я также узнал ценность наличия определенного хорошего оборудования для помощи в проектировании, тестировании и обслуживании. Хороший измеритель, прицел и источник питания, первые два недоступны в качестве учебного пособия, но источник питания — нет. Свой первый я построил, когда мне было 17, там не было ни микроконтроллеров, ни ЖК-дисплеев, все было аналоговое и счетчики с подвижной катушкой… Ах, те времена.



В любом случае, весь процесс от проектирования до выяснения, почему все работает именно так, а также того, как со временем улучшить дизайн, чтобы сделать его более точным, более стабильным и обеспечить большую мощность, всегда был отличной возможностью для обучения.



Теперь я хочу поделиться со всеми информацией о новой улучшенной модульной настольной системе питания, и когда я говорю «модульная», я имею в виду модульную. Я видел так много дизайнов, утверждающих, что они модульные, но на самом деле это один дизайн и один фиксированный результат. Некоторые хорошие и некоторые плохие.



Element 14 был достаточно любезен, чтобы спонсировать меня в этом проекте, и я предоставлю ссылки на все компоненты, используемые в проекте, чтобы вы также могли использовать их, если хотите.



Я планирую систему питания, которую можно будет модернизировать так же, как и большинство настольных компьютеров (нужна новая видеокарта, отлично, заменить старую на новую, нужен более мощный процессор, то же самое). В нашем случае каждый значимый модуль этого источника питания пройдет через две или более версии по мере того, как мы доводим проект до места назначения. В любом случае, мой целевой пункт назначения, вы можете проехать со мной весь путь или сойти на полпути, в зависимости от вашего бюджета и времени. О, и, конечно же, вы также можете остаться в поезде и взять его за рамки моего дизайна и сделать его своим. и вам не нужно делать все, есть много возможностей смешивать и сочетать по ходу дела.



к настоящему моменту вы можете задаться вопросом, почему я продолжаю называть это настольной системой питания, а не источником питания, вот почему:-



Мои идеальные целевые характеристики

Будут три важные части, которые могут быть построены как отдельные проекты или включены в энергосистему

Двухканальный блок питания каждый с выходом 30 В при 4 А или 15 В при 8 А , выбирается пользователем, регулируется независимо

Нагрузка постоянного тока Вольт и ток

Измеритель мощности , показывающий ватты, ватт-часы, вольты, ток

Профили зарядки аккумулятора

Регистрация всех модулей выше

Поддержка сети и USB для протоколов LXI и VISA (SCPI)

Все модули управляются микроконтроллером /s с главным блоком управления на базе встроенного Linux

4-дюймовый сенсорный дисплей/управление

Речевой вывод



Не все из вышеперечисленных функций необходимы или необходимы, и нет необходимости создавать свои собственные спецификация, я скажу вам, где есть возможность поставить детали, соответствующие вашему бюджету и требованиям



Основной источник питания разбит на несколько подмодулей следующим образом



Опорное напряжение Цепь, обеспечивающая питание других модулей плавное напряжение для остального источника питания

Драйвер вывода . В этом модуле будут силовые транзисторы, обеспечивающие фактическое ограничение выхода по каналам питания

Output и Sense , это фактический выход, а также схема измерения напряжения, необходимая для управления

Модуль управления напряжением устанавливает и изменяет требуемое выходное напряжение источника питания

Модуль управления током позволит пользователю предварительно установить ток пределы выходов питания

Дисплеи и элементы управления, как еще вы будете видеть и настраивать



Мы начнем с основ, предыстории назначения модулей и основных функций, более простой аналоговой конструкции и достаточно точной для базовых проектов это поможет вам понять источники опорного напряжения, ОУ, контуры обратной связи, токовые шунты как на стороне высокого, так и на низком уровне, а также преимущества каждого из них.0005



Позже, когда у нас будет работать базовый блок питания, мы модернизируем модули для улучшения регулирования, точности, а затем какую-то форму цифрового управления в виде микроконтроллера, на этом этапе мы обсудим разрешение АЦП и ЦАП. , избыточная выборка и т. д.



Это блок-схема первых модулей, с которыми мы будем работать:

О, и не беспокойтесь, если вы не уверены в работе с сетевым напряжением, у вас также будет возможность покрыть это, я не хочу причинять кому-либо вред или выводить их из зоны комфорта (если вы новичок в электронике и не имеете опытной помощи, воспользуйтесь более простым подходом, который я представлю)



О, это было ясно. не все проекты завершены, на данный момент известны только концепции и целевые спецификации, у меня есть много частей, выбранных на основе опыта, но то, что мы получим в итоге, на данный момент неизвестно, и, как я сказал в начале, это будет веселая поездка. Так что пристегнитесь и настройте паяльники



Так что вы думаете, я открыт для идей, и ничто слишком сумасшедшее не будет отклонено из кучи соображений, если есть что-то, что вы хотели бы осветить, дайте мне знать



Я с нетерпением жду вашего отзыва и поддержки



Скоро будет первый урок, посвященный источникам опорного напряжения.

Регулируемые блоки питания Очень важная часть любого аудиопроекта. Статья Грея Роллинза

Лето 2010 Регулируемые блоки питания Очень важная часть любого аудиопроекта. Статья Грея Роллинза Уровень сложности     P вл. расходные материалы — нелюбимые пасынки искусства электроники «сделай сам». Хотя аудиофилы вполне с удовольствием модифицируют существующие блоки питания обычно путем добавления емкости идея создания мощности поставка с нуля — не самое веселое представление большинства людей. Признайся, никто занимается аудиоэлектроникой для создания блоков питания. Они фантазируют о построении схемы усиления; блок питания представляет собой неприятная обязанность, мало чем отличающаяся от необходимости есть овощи, прежде чем добраться до есть десерт. Тем не менее, источники питания имеют решающее значение и плохо выполненный, можно испортить работу в остальном прекрасной схемы.   Итак, с чего начать? Наиболее очевидным параметром является напряжение. Если источник питания не обеспечивает нужное напряжение, цепь не будет работать должным образом и даже может полностью выйти из строя, если напряжение превышает рейтинг компонентов. Второе, что нужно иметь в виду, это текущие требования к цепи. Если цепь голодает ток, будут всевозможные временные проблемы, которые будут убедить вас, что ваша схема одержима злыми демонами. Звуки достаточно просто. Если все, что вам нужно сделать, это обеспечить достаточный ток в определенное напряжение, то, конечно, это не может быть слишком сложно. Может быть, а может и нет. Как всегда, дьявол внутри Детали. Напряжение, которое вело себя идеально, когда вы были на скамейке тестирование схемы, может провиснуть, если все в вашем блоке запускают свой воздух кондиционирование в жаркий день. Ваши якобы безобидные линии электропередач могут принести во всех видах радиочастотного хэша, диммерах света и других подобных вещи могут сбрасывать гудящий постоянный ток в ваш якобы чистый переменный ток. Существуют целые книги, посвященные проектированию источников питания, и вы можете провести недели, погрузившись во всевозможные тайные вещи, которые не обязательно имеют отношение к звуковой схеме. К сожалению, книги которые покрывают конструкцию источника питания аудио, почти не существуют. Обычно лучшее, что вы можете найти, это главу в конце книги по усилителей, и в этой главе рассматриваются только основные конденсаторные фильтры. питания, как те, которые вы видите в усилителях мощности. Давайте использовать это как отправную точку, а затем улучшайте производительность шаг за шагом. Я предполагаю, что вы знакомы с основы. Переменный ток подается на трансформатор, который ступенчато напряжение вниз (или вверх, в случае лампового редуктора) до чего-то большего в соответствии с потребностями схемы усиления. Это напряжение затем подается на диодный мост, который выпрямляет переменный ток, превращая его в импульсы постоянного тока. Затем импульсный постоянный ток подается на конденсатор, который сглаживает импульсы, оставляя теоретически чистый постоянный ток, который вы можете используйте для запуска вашей схемы. На схеме №1 показан блок питания этого Сортировать. Нажмите здесь скачать схемы. К сожалению для самодельного энтузиаста электроники, даже эта базовая топология приводит к вопросам, на которые трудно ответить. Насколько большим должен быть трансформатор? Какие диоды использовать? На сколько хватает емкости? И множество других мелочей которые возникают, когда вы действительно готовы начать покупать запчасти. Начните с просмотра схемы, которую вы собираетесь построить. обратите внимание на требования к напряжению на шине. В качестве примера воспользуемся Проект Difference Engine, опубликованный в прошлом году. Эта схема указана рельсы + 20 В постоянного тока. Предположим, что в блоке питания установлен емкостной фильтр. переменный ток, требуемый от трансформатора, будет 0,7 * 20 В постоянного тока = 14 В переменного тока. Для тех, кто хочет быть разборчивым, 0,7 на самом деле 0,707 (обратное квадратного корня из 2), но в реальном мире 0,007 затопляется другие переменные, так что 0,7 вполне подойдет. Одна из переменных должна быть учитывается падение напряжения на диодах, которое находится на порядка 0,6В. Добавьте это, и вы будете искать двойной 14,6 В. вторичный трансформатор. Не своди себя с ума, пытаясь найти трансформатор с дробными напряжениями на вторичных обмотках просто круглый скинь 15В и радуйся. Обратите внимание, что на практике многие трансформаторы на самом деле обеспечивают немного более высокое напряжение, чем указывают спецификации. Они делают это намеренно. Когда есть трансформатор под нагрузкой напряжение имеет тенденцию немного проседать, поэтому перенапряжение компенсирует эти потери на вторичном рынке. Какой ток должен выдерживать трансформатор? доставлять? Круглым числом разностная машина рисует что-то на порядка 100мА на канал. Я бы посоветовал купить трансформатор. оценивается как минимум в два раза, а лучше в три раза. Больше не будет больно, и любопытным фактом, бесконечно раздражающим педантичных людей, является что слишком большой трансформатор может привести к лучшему звуку. Почему? Поскольку вторичная обмотка с более высоким током намотана проводом большего сечения, что, в свою очередь, уменьшает сопротивление вторичной обмотки постоянному току, что снижает сопротивление к земле на небольшое количество, что делает источник питания лучший источник напряжения. Это одна из тех вещей, которых нет в учебники, потому что это неприменимо, если вы разрабатываете что-то вроде микроволновая печь. Цены на трансформаторы быстро растут, поэтому, возможно, они того не стоят. дополнительные расходы для вас. Это просто уловка, чтобы держать в задней части вашего разум. После трансформатора идет диодный мост. В теории можно обойтись и одним диодом, но для аудио это собирается сделать вещи излишне сложными, поэтому мы предположим использование мост. Диодные мосты доступны в отдельных корпусах, но они различаются широко по характеристикам, и было бы утомительно пытаться охватить все перестановки здесь. Это не должно мешать вам использовать его, если вы хочу; это просто для того, чтобы это не превратилось в книгу. Если вы построите моста с использованием дискретных частей, по умолчанию используется серия 1N400x. диоды, где x — цифра от 1 до 7, обозначающая, какое напряжение диод выдерживает. Учитывая, что нет значительных затрат разница между 1N4001 и 1N4007, разориться и пойти с 1N4007, рассчитанный на 1000 PIV. PIV означает пиковое обратное напряжение. мера того, сколько напряжения деталь может удерживать, когда напряжение пытается течь «назад». Явно для относительно невысокого схема напряжения как у разностной машины, 1000 вольт это перебор, но если штрафа нет, то почему? Все диоды 1N400x рассчитаны на 1A, что аккуратно обходит любые вопросы о текущей емкости для Действительно, разностная машина почти для всех схем предусилителей. Тебе следует хотите изучить часть с более высокой производительностью, я бы предложил изучить диоды быстрого/мягкого восстановления. Диоды включаются и выключаются в зависимости от того, они проводят или нет, а быстрые/мягкие диоды переключаются больше изящнее, чем обычный вид. Как и следовало ожидать, они также стоит дороже, но рост цен не так уж и плох. Следующий пункт повестки дня — емкость. Это еще одна область, где звуковые схемы и ответы учебника расходятся. если ты почитайте об источниках питания, вы быстро найдете формулы, которые говорят вам какую емкость использовать в зависимости от пульсаций источника питания вы готовы терпеть. Но блок питания — это нечто большее, чем просто отфильтровывая импульсы постоянного тока, поступающие от диодов. Аудио сигнал обычно в конечном итоге накладывается на напряжение на шине, и это нужно куда-то идти, чтобы он не модулировал рельс и не вызывал проблем в активная схема. Куда ему нужно идти, так это на землю, и его путь через конденсаторы блока питания. Чем больше конденсатор, тем ниже импеданс, который видит аудиосигнал, и тем легче он находит путь К земле, приземляться. Педанты также регулярно упускают из виду, что более емкость означает более низкую точку спада, а это означает, что более низкая частоты шунтированы на землю. Таким образом, в то время как тысяча микрофарад Емкость может удовлетворить ваши требования к пульсации в соответствии с формул, использование большего количества будет звучать лучше. Имея это в виду, давайте бросим 4700 мкФ, может 10000 мкФ. Если чем больше, тем лучше, почему бы не поставить Фарада в схема? К сожалению, с диоды. При нормальной работе они включаются, проводят в течение время, а затем снова выключите. При прочих равных условиях чем короче период времени, который они проводят, тем больший ток должен течь в течение этого времени, и чем ближе они подходят к своему течению и теплу рейтинги рассеивания. Большое количество емкости сокращает количество время, которое диод проводит, поэтому существуют практические ограничения на то, сколько емкость, которую вы можете включить в цепь. Всем этим можно управлять, т. конечно, но вы доходите до точки, когда вы идете на компромиссы, которые вы не планировал делать. На схемах № 2 и 3 показаны фильтры PI (они называется так, потому что фильтр чем-то похож на греческую букву PI) добавлен к первоначальному блоку питания. Это простой способ улучшить производительность простого емкостного фильтра, но он по-прежнему не решает колебания сетевого напряжения, и он очень быстро становится громоздким. Еще хуже, катушки индуктивности, особенно такие, которые могут выдерживать ток более нескольких мА. современные, редкие и дорогие. Активное регулирование позволяет обойти некоторые ограничения конструкции пассивного источника питания. За доллар или два вы можете имеют активное регулирование, которое легко сравняется с производительностью многих больший пассивный источник питания и блокировка напряжения на шине до известного значения кроме того, пассивные источники питания не могут этого сделать. Проще всего купить регулятор стружки типа ЛМ317/ЛМ339. Они недороги, просты в использовании и требуют минимум внешние части. На схеме номер 4 показан универсальный чип-регулятор. схема для сравнения со схемами пассивного фильтра. Предполагать, тем не менее, вы бы предпочли свернуть свой собственный. Или, возможно, у вас есть напряжение или текущее требование, которое выходит за рамки того, что вы можете получить от чипа. Регулятор может быть таким же простым, как источник опорного напряжения и пропускное устройство. На схеме № 5 показаны пропускные устройства MOSFET. со ссылкой на стабилитроны для установки напряжения. Стабилитроны обладают стабильное падение напряжения, идеально подходящее для наших целей. Вы также можете использовать сложите их последовательно, и напряжения отдельных диодов складываются красиво линейно. В этом примере я использовал последовательно два стабилитрона. смещено резистором. Если, например, вы должны были последовательно подключить два 12В Зенеры, вы получите напряжение на шине порядка 20 В идеально. для разностной машины. Да, 12В + 12В = 24В, что на первый взгляд кажется высоким, но Vgs проходного устройства MOSFET (~ 3-4 В) упадет до этого вернуться к чему-то очень близкому к 20V. Если вы хотели заменить биполярные пропускные устройства для полевых МОП-транзисторов, вы бы стреляли для справки напряжение около 21 В или около того, избыток компенсируется напряжением Vbe (около 0,6 В), снова давая вам 20 В по рельсам. Схема №6 показывает модификацию №5. В этом случае опорный стабилитрон (на этот раз показан только один диод, но не стесняйтесь использовать два или более, если хотите) смещен током JFET источник. Источник тока — отличный способ обеспечить амортизатор. который предотвращает изменения входного напряжения от изменения смещения ток через стабилитрон. Не стесняйтесь экспериментировать с этими цепями. Просмотрите свой ящик для мусора и свободно замените. Если у вас нет JFET, вместо этого создайте биполярный источник тока. если ты у вас нет под рукой IRF610, используйте Zetex MOSFET или биполярный проход устройство. К пропускному устройству предъявляется всего три требования: 1) Он должен принимать напряжение, поступающее от конденсатор фильтра. Используйте деталь, рассчитанную как минимум на 50 % больше, чем Напряжение на шине постоянного тока, поступающее от восходящего потока. 2) Он должен быть в состоянии передать любую разумную сумму тока, который может потребоваться цепи. Я бы предложил использовать часть рассчитанный как минимум на вдвое больший ожидаемый ток. 3) Перемножьте напряжение и ток, чтобы получить рассеивание мощности. Используйте деталь, рассчитанную как минимум на вдвое большую фигура.   Хотя можно обойтись и чемоданом ТО-92 мимо приборов для малогабаритных схем вы обнаружите, что корпуса ТО-220 обеспечивают более широкий запас прочности. Я регулярно запускаю устройства ТО-220 до 0,5 Вт. рассеивание без радиатора. Если вы собираетесь запускать их намного горячее чем это, используйте радиатор. Следующим шагом является предоставление регулятору мозг, в виде дифференциальной схемы. Как только регулятор Схема достаточно умна, чтобы сравнить напряжение, которое она выдает, с опорного напряжения и генерируют корректирующий сигнал, он открывается целые миры возможностей. Схема номер 7 представляет собой полностью конкретизированный дискретный стабилизатор напряжения, который я построил для выходного каскада усилителя мощности. я сделал две небольшие модификации для текущего использования: я уменьшил пропускные устройства до IRF610/IRF9610, и теперь они питаются от той же шины, что и сам регулятор. В сборке использовалась схема IRFP140/IRFP9140. МОП-транзисторы и они регулируются отдельными шинами. Существует множество способов, которыми эта схема может быть изменена, чтобы соответствовать доступным частям, и я предложу некоторые возможности, как мы идем вперед. Начиная слева, D1 (D2 в отрицательном напряжении регулятор) является функцией безопасности. Сбрасывает остаточное напряжение на С1 (С2) когда цепь отключается. C1 (C2) действует как функция медленного пуска и также помогает успокоить диод Зенера. Имейте в виду, что диоды Зенера имеют довольно низкий импеданс, поэтому, если вы собираетесь использовать колпачок для уменьшения шума, он довольно большой. Q1 (Q2) — источник тока, очень похожий на тот, что в Схема №6. Его выход задается R1 (R4) и должен быть выбран согласно индивидуальному JFET. Вместо этого вы можете использовать горшок, чтобы упростить вещи. Это позволило бы точно настроить источник тока в местонахождение . R2 (R3) предназначен для уменьшения рассеивания тепла в JFET. Стабилитроны — это детали на 9,1 В. Нет причин, почему ты не мог используйте другое напряжение, если хотите. Q7 (Q8) — еще один источник тока, используемый для смещения дифференциальная схема. Ток смещения задается резистором R7 (R8). Q3 и Q11 (Q4 и Q12) составляют сам дифференциал мозга, который сравнивает опорное напряжение и выходное напряжение. Если выходное напряжение слишком высокий, дифференциал дает указание проходному устройству понизить Напряжение. Если он слишком низкий, он поднимает его. В5 и В9(Q6 и Q10) составляют текущее зеркало. Текущее зеркало увеличивает усиление дифференциальный, что делает его более чувствительным к изменениям напряжения. дифференциалы и текущие зеркала — отличные места для замены деталей. Хорошими кандидатами были бы малошумящие транзисторы BC550/BC560. Q13 (Q14) — пропускное устройство. В цепи я разработан для этого, он используется с радиатором. R13 и R14 вместе с V1 (R15, R16 и V2) устанавливают напряжение, видимое дифференциалом. Этот позволяет немного изменить фактическое выходное напряжение. Постоянные резисторы здесь можно было бы использовать. Это простое соотношение выходного напряжения, выбранное так что дифференциал видит напряжение, эквивалентное стабилитрону ссылка, когда выход имеет правильное значение. Другой вариант использовать стабилитрон, который дает точное напряжение на шине, которое вы хотите. Это бы позволяют полностью пропустить цепочку резисторов, питая выход напряжение прямо в дифференциал. много возможны более сложные схемы и множество вариаций вы можете построить только с элементами, представленными здесь. Возможно, некоторые в другой раз я рассмотрю альтернативы, такие как умножители емкости и нынешние регуляторы, но именно так об этом пишут книги люди начинают и продолжают хотеть добавить «еще одну вещь» и прежде чем вы это узнаете, на полке есть двенадцатифунтовый том, который никто когда-либо читает, просто потому, что это слишком громоздко. Если повезет, я предложил достаточно идей, чтобы ваши творческие соки текли, не будучи подавляющий. Блоки питания могут быть такими же хорошими почти столь же интересны, как и схемы, для питания которых они предназначены. Это просто вопрос наличия некоторых идей для работы.

Как собрать собственный ПК | части, бюджет, шаг за шагом | Crucial

Сборка собственного компьютера может показаться сложной задачей, особенно для новичков. Вы можете быть обеспокоены тем, что это слишком сложно, слишком дорого или требует слишком много времени, но это не обязательно.

В этом руководстве мы шаг за шагом объясним, как собрать ПК, начиная с выяснения потребностей вашего ПК, понимания различных частей компьютера и, наконец, помогая вам в процессе сборки ПК.

Мы разбили его на четыре основных этапа:

1. Знание того, что вы хотите построить
2. Изучение и понимание частей компьютера
3. Подготовка бюджета
4. Сборка компьютера

Чтобы получить наглядные инструкции, нажмите на видеоролики ниже, в которых члены нашей команды Crucial проведут вас через весь процесс.

1. Что вы хотите построить?

Как и в случае со всем, что вы строите, лучше всего начать с понимания того, что вы хотите создать. Легко запутаться во всех переменных и опциях в сборке ПК — знание того, что вы хотите, помогает упростить этот выбор.

Ваш ПК можно настроить для различных нужд. Являетесь ли вы заядлым геймером, ищущим собственный игровой ПК, студентом, занимающимся исследованиями и редактированием, или человеком, который использует свой компьютер для повседневных задач, сборка ПК может помочь персонализировать ваш компьютер в соответствии с вашими потребностями. Как только вы узнаете, какой компьютер вам нужен, вы поймете, какое оборудование вам нужно — это компоненты, из которых состоит ваш компьютер и которые определяют его производительность.

Вы можете получить максимальную отдачу от производительности вашего компьютера при меньших общих затратах, инвестируя в правильные компоненты с самого начала.

2. Какие детали вам понадобятся

После того, как вы решили, какой компьютер вы хотите собрать, вы можете приступить к поиску и покупке оборудования.

Основные компоненты вашего ПК:

• материнская плата
• процессор (CPU)
• хранилище (жесткий диск или SSD)
Память
• (ОЗУ)

Это «внутренности» компьютера, и они больше всего влияют на общую производительность вашей системы. Для сравнения, другие компоненты, такие как корпус, операционная система (ОС), монитор, мышь, блок питания и клавиатура, меньше влияют на производительность.

Системная плата

Материнская плата — это печатная плата, которая соединяет все вместе — ваше оборудование, блок питания и видеокарты — поэтому это первый компонент, который вам нужно выбрать.

Материнская плата определяет физический форм-фактор и размер сборки вашего ПК, но она также определяет, какие другие аппаратные компоненты могут использоваться компьютером. Например, материнская плата определяет мощность процессора, с которым может работать ваш ПК, технологию памяти (DDR5, DDR4, DDR3 и т. д.), форм-фактор хранилища (2,5 дюйма, mSATA или m.2) и интерфейс хранилища ( SATA или PCIe). (Если все эти термины кажутся вам запутанными, ознакомьтесь с нашими пояснениями о поколениях технологий памяти и форм-факторах хранилищ).

Даже если вы захотите выбрать материнскую плату на основе других совместимых компонентов — например, с какой оперативной памятью она совместима — материнская плата должна быть вашей отправной точкой.

Процессор/центральный процессор (CPU)

ЦП — это двигатель вашего компьютера, который определяет ожидаемую производительность всей сборки. ЦП обеспечивает вычислительную мощность и инструкции для всех операций вашего компьютера.

При определении того, какой ЦП установить, обратите внимание на гигагерц (ГГц) — чем выше ГГц, тем быстрее процессор. Однако большее количество ГГц также означает, что ЦП потребляет больше энергии, что приводит к более высокой температуре системы, что требует лучшего воздушного потока или отвода тепла от компьютера. Это, вероятно, означает, что вам также нужно добавить систему охлаждения в вашу сборку.

Память (ОЗУ)

Добавление памяти (ОЗУ) — один из самых быстрых, простых и доступных способов повысить производительность собираемого компьютера. Оперативная память дает вашей системе больше свободного места для временного хранения используемых данных, поэтому она помогает вам выполнять одновременные задачи, такие как открытие нескольких вкладок во время просмотра веб-страниц без длительного времени загрузки.

Даже фоновые службы и процессы, такие как системные обновления, могут использовать оперативную память, поэтому крайне важно иметь как можно больше памяти. Чем больше вещей нужно обдумать вашему компьютеру, тем больше памяти ему потребуется.

Выбор оптимальной оперативной памяти для вашей системы зависит от двух факторов: совместимости и объема оперативной памяти, которую может поддерживать ваша система. Во-первых, определите тип модуля, который используется в вашей системе, по форм-фактору (физическая форма модуля — как правило, в настольных компьютерах используются модули UDIMM, в ноутбуках — модули SODIMM), затем определите технологию памяти (DDR5, DDR4, DDR3 и т. д.), используемую в вашем компьютере. система поддерживает.

Во-вторых, ваша система может обрабатывать только определенное количество ГБ памяти. Если вы покупаете 64 ГБ оперативной памяти, а ваш компьютер может обрабатывать только 16 ГБ, это 48 ГБ потраченной впустую памяти, которую вы не сможете использовать. И не всем нужно одинаковое количество оперативной памяти — подумайте реалистично о том, сколько оперативной памяти вам нужно для использования вашего компьютера.

Есть простой способ найти совместимые обновления: загрузите системный сканер Crucial® и позвольте ему сделать всю работу за вас. Он показывает, сколько памяти у вас есть в настоящее время, максимальный объем памяти вашего компьютера и доступные обновления для вашей конкретной системы. Использование System Scanner безопасно, ничего не стоит и гарантирует совместимость продуктов при заказе на Crucial.com.

Хранилище (SSD)

Ваши файлы и данные сохраняются на вашем накопителе — жестком диске (HDD) или твердотельном накопителе (SSD). Хотя жесткие диски традиционно давали вам больше места для хранения по более высокой цене, твердотельные накопители по существу сделали их устаревшими: они работают в среднем в 6 раз быстрее и в 9 раз быстрее.0x более энергоэффективен, чем жесткие диски. Несоответствие скорости возникает из-за того, как различные типы устройств хранения загружают данные (чтение) и сохраняют или передают данные (запись). В жестких дисках используются небольшие механические движущиеся части и вращающиеся пластины, а в твердотельных накопителях используется технология флэш-памяти NAND. Разница приводит к лучшей скорости, эффективности и долговечности, поскольку мелкие механические детали и вращающиеся пластины гораздо более восприимчивы к физическим повреждениям, чем NAND.

Корпус, вентиляторы и блок питания

Тип ПК, который вы собираете, также влияет на тип корпуса, вентилятора и источника питания, которые вам понадобятся. Если вы создаете мощную рабочую лошадку, вам понадобится надежный блок питания, чтобы все это работало. Вам также потребуется корпус с оптимальным внутренним потоком воздуха и вентиляторами для удаления горячего воздуха, который потенциально может повредить систему. Стяжки очень помогают в управлении всеми кабелями внутри вашей установки, а закрепление кабелей помогает улучшить воздушный поток.

3. Сборка ПК в рамках вашего бюджета

Сумма денег, которую вы тратите на комплектующие для компьютера, может сильно различаться, поэтому рекомендуется заранее продумать реалистичный бюджет. Большинство сборщиков хотят улучшить (или, по крайней мере, соответствовать) производительность готовых ПК, но все эти индивидуальные обновления могут привести к несколько более высокой конечной стоимости. Будьте готовы платить больше, если вы стремитесь к максимально возможной производительности всех компонентов вашего ПК. Более быстрые процессоры стоят дороже, чем более медленные, а память и твердотельные накопители с большим объемом памяти стоят дороже, чем с меньшим объемом памяти.

Поскольку память и хранилище занимают большую часть стоимости нового компьютера, сборка собственного ПК дает вам возможность сэкономить на этих компонентах, если хотите. Несмотря на то, что стоимость оперативной памяти и твердотельных накопителей растет вместе с предлагаемым объемом ГБ, они дешевле, чем покупка предустановленных компонентов, которые часто не соответствуют требованиям и требуют быстрого обновления.

4. Как собрать свой компьютер

Эта сборка становится действительно захватывающей! Прежде чем мы перейдем к процессу сборки, мы собрали три главных совета.

Лучшие советы по сборке ПК:

После того, как ваша система собрана, пришло время для важного момента — нажмите кнопку питания! Убедитесь, что ваш монитор и клавиатура подключены к ПК, и если все работает правильно, появится экран, где вы можете войти в системный BIOS. Если у вас есть диск или флешка с ОС, вставьте ее в соответствующий дисковод, загрузитесь и можно устанавливать ОС. На этом сборка окончена — поздравляем, теперь вы собрали свой собственный ПК! Путь!

• Подготовьте большое рабочее пространство, чтобы ваша сборка была организована — нет ничего более неприятного, чем когда вы не можете найти то, что ищете.
• Наденьте антистатический браслет или заземлите себя, прикоснувшись к неокрашенной металлической поверхности, чтобы предотвратить статическое электричество, и по возможности работайте на твердых полах, а не на коврах. Статическая энергия — один из немногих способов повредить оборудование.
• Держите под рукой баллончик со сжатым воздухом, чтобы удалить пыль и мелкий мусор с интерфейса, особенно при установке процессора, памяти и твердотельного накопителя.

Шаг 1: Добавление оборудования

Немного сложно предоставить четкие письменные пошаговые инструкции по установке процессора и блока питания на материнскую плату, а затем укладке материнской платы в корпус. Установка и сборка деталей не сложны, но возможны ошибки. Мы рекомендуем вам ознакомиться с руководством по каждому компоненту для получения точных инструкций.

Шаг 2: Установка памяти

ОЗУ — самое простое оборудование для установки при сборке ПК. Мы разбили его на четыре этапа:

• Найдите слоты памяти на материнской плате.
• Держите модули памяти сбоку, чтобы не касаться чипов и золотых контактов.
• Совместите выемки на модуле с выступом в слоте, затем плотно прижмите модуль до щелчка.
• При нажатии обратите внимание, что для полной установки модуля требуется около 30 фунтов давления.

Дополнительные сведения об установке оперативной памяти см. в статье, как установить память на ноутбук или настольный компьютер.

Шаг 3. Установка жесткого диска или твердотельного накопителя

В зависимости от форм-фактора приобретенного твердотельного накопителя (2,5 дюйма, mSATA или M.2) для установки необходимо подключить накопитель к интерфейсу хранения, а затем установить его в отсек для диска (если это 2,5-дюймовый SSD). Если вы ищете максимально возможную емкость и имеете очень ограниченный бюджет, жесткий диск может быть привлекательным вариантом.

Инструкции по установке жесткого диска см. в руководстве пользователя. Узнайте больше об установке SSD из наших руководств и видеороликов.

Время загрузить ваш новый компьютер!

После того, как ваша система собрана, пришло время для важного момента — нажмите кнопку питания!

Убедитесь, что ваш монитор и клавиатура подключены к ПК, и если все работает правильно, появится экран, где вы можете войти в систему BIOS.

Если у вас есть диск или флешка с ОС, вставьте ее в соответствующий дисковод, загрузитесь и можно устанавливать ОС. На этом сборка завершена — поздравляем, теперь вы собрали свой собственный ПК!

Часто задаваемые вопросы

• Цена сборки ПК зависит от спецификации компонентов, которые вы покупаете. Вообще говоря, сборка ПК изначально будет дороже. Однако в долгосрочной перспективе вы сэкономите деньги, потому что менее вероятно, что вам придется заменять компоненты, а если это необходимо, их будет легче починить.

• Для сборки собственного ПК вам понадобятся различные компоненты. Основные детали, которые вам понадобятся:

  • Материнская плата
  • Процессор (ЦП)
  • Хранилище (жесткий диск или SSD)
  • Память (ОЗУ)
  • Чемодан
  • Вентиляторы
  • Блок питания

• С небольшим руководством каждый может собрать свой собственный ПК. Сборка собственного ПК позволяет создать идеальный ПК для ваших нужд.

• Собрать компьютер на удивление легко. Вам понадобится всего несколько инструментов, хороший уровень понимания деталей и способность следовать некоторым простым инструкциям. Если вы можете собрать готовую к сборке мебель, вы сможете собрать свой собственный компьютер!

---

^1.  Время производительности основано на внутренних лабораторных испытаниях, проведенных в августе 2015 года. Каждая задача выполнялась и определялась по времени после того, как система подверглась новой загрузке, чтобы другие факторы и приложения не влияли на указанное время загрузки и загрузки. Фактическая производительность может отличаться в зависимости от конфигурации отдельной системы.
