Обнаружение металлических и неметаллических предметов

Иногда нужно узнать, что скрывается внутри. За стеной, в накопителе, в контейнере, под крышкой. Емкостные датчики приближения используются главным образом для определения уровня заполнения и подачи. Независимо от вида материала, будь то твердый предмет, как бумага или древесина, гранулят или жидкость, они надежно проинформируют о текущей ситуации в производственном процессе и во время конечного контроля. Есть там что-нибудь под крышкой? До конца ли заполнена эта упаковка? Сколько краски осталось в резервуаре? Емкостный датчик приближения легко ответит на эти вопросы.

Емкостные датчики приближения компании SICK всегда в курсе дела. Расстояние срабатывания от 1 до 25 мм позволяет выбрать оптимальный датчик для конкретных монтажных условий из широкого ассортиментного ряда для любого вида применения. При этом эти датчики не восприимчивы к различного рода помехам. Они отличаются высокой стойкостью к загрязнениям, пыли, распыленному туману или электромагнитным воздействиям. Поэтому неудивительно, что эти датчики используются в самых разных областях, например, в пищевой и автомобильной промышленности, на складах и в транспортировочном оборудовании.

Фильтровать по:

Расстояние срабатывания от … до

— 0,5 … 6 мм (1) 0,5 … 8 мм (1) 0 … 8 mm (4) 0 … 12 mm (1) 0 … 16 mm (1) 0 … 25 mm (1) 8 . .. 12 mm (3) 12 … 16 mm (1) 16 … 25 mm (3)

Интерфейс связи

— — (2) IO-Link (1)

Материал корпуса

Пластик (4)

Покрытие PTFE (1)

Функция выходного сигнала

5 результатов:

Результаты 1 — 5 из 5

Вид: Галерея Список

Сортировать: Значимость По имени, A-Z По имени, Z-A По дате с возрастанием По дате с убыванием

CQ

Надежные емкостные датчики в корпусе прямоугольной формы

• Корпус прямоугольной формы
• Распознает порошок, гранулы, жидкости и твердые вещества
• Высокая устойчивость к электромагнитным помехам
• Электрическое исполнение: пост. ток, 4-проводное
• Напряжение питания: 10…36 В пост. тока
• Защита от короткого замыкания (импульсная)

Сравнить Сравнить сейчас

Выбрать

CQF

Надёжное измерение уровня заполнения жидкостей на водной основе

• Компактный, прочный корпус, класс защиты: IP67, IP68, IP69K
• Выходной сигнал: 100 мА, тип выхода и функция по выбору: PNP/NPN, нормально открытый/нормально закрытый
• Два светодиода для подачи сигнала от источникa напряжения и выходного сигнала
• Кабель и кабель со штекером M8
• Прилагаемый монтажный кронштейн
• Допуск cULus
• Сертификат Ecolab

Сравнить Сравнить сейчас

Выбрать

CM PTFE

Датчики в корпусе из PTFE c цилиндрической резьбой предназначены для применения в агрессивных условиях окружающей среды

• М18: корпус с цилиндрической резьбой
• Распознает порошок, гранулы, жидкости и твердые вещества
• Высокая устойчивость к электромагнитным помехам
• Электрическое исполнение: пост. ток, 4-проводное
• Напряжение питания: 10…36 В пост. тока
• Защита от короткого замыкания (импульсная)
• Материал корпуса: PTFE
• Класс защиты IP 67

Сравнить Сравнить сейчас

Выбрать

CM

Проверенные временем датчики для обнаружения объектов и определения уровня заполнения

• Цилиндрический корпус в моделях M12, M18 и M30
• Распознает порошок, гранулы, жидкости и твердые вещества
• Высокая электромагнитная совместимость
• Электрическое исполнение: пост. ток, 2- и 4-проводное
• Напряжение питания: от 10 до 36 В пост. тока
• Визуальное вспомогательное настроечное устройство
• Расстояние срабатывания до 25 мм
• Степень защиты: IP 65, IP 68, IP 69K

Сравнить Сравнить сейчас

Выбрать

CMB

Устойчивые к внешним воздействиям и умные емкостные датчики

• Цилиндрический корпус в конструктивных исполнениях M18 и M30
• Расстояние срабатывания до 25 мм
• Степень защиты: IP67, IP68, IP69K
• Температура: от −30 °C до +85 °C
• Визуальный индикатор подстройки
• Эксплуатационная готовность Smart Sensor: обнаружение с расширенными возможностями, IO-Link, диагностика, интеллектуальные задачи Smart Tasks
• Настройка точки срабатывания через потенциометр, кабель или IO-Link
• Сертификат Ecolab

Сравнить Сравнить сейчас

Выбрать

Результаты 1 — 5 из 5

Сортировать: Значимость По имени, A-Z По имени, Z-A По дате с возрастанием По дате с убыванием

Пожалуйста, подождите. ..

Ваш запрос обрабатывается, это может занять несколько секунд.

Загрузка …

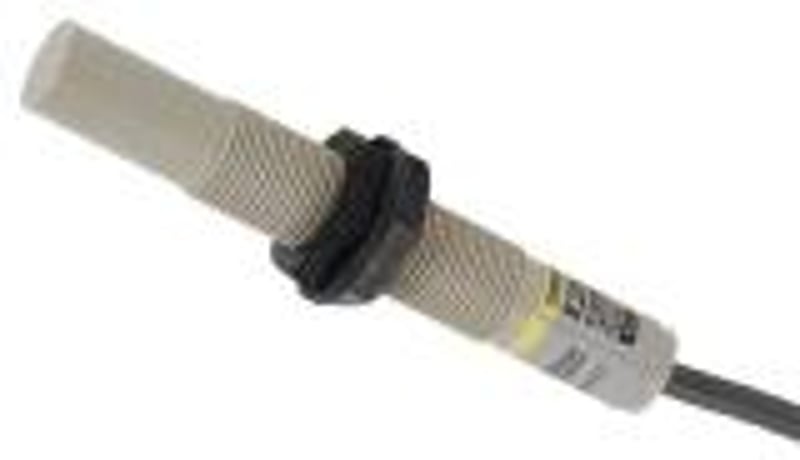

Емкостные датчики | СП Технология

код: E2J-JC4A 2M

Усилитель датчика E2J Omron E2J-JC4A 2M

Усилитель датчика E2J, кабель 2м, 3-wire, NPN, выход с открытым коллектором

13878 ₽

код: E2J-W10MA 1M

Емкостной датчик Omron E2J-W10MA 1M

Емкостной датчик серии E2J. Неэкранированный, кабель 1м, расстояние срабатывания 4-10мм (требуется усилитель E2J)

11364 ₽

E2K-C20MC1 2M (Датчик приближения, емкостной)

Датчик приближения, емкостной

36846 ₽

E2K-C20MC2 2M (Датчик приближения, емкостной)

Датчик приближения, емкостной

36846 ₽

E2K-C20MT1 2M (Датчик приближения, емкостной)

Датчик приближения, емкостной

16924 ₽

E2K-C20MT2 2M (Датчик приближения, емкостной)

Датчик приближения, емкостной

16924 ₽

E2K-C25ME1 (Датчик приближения, емкостной, 34мм диаметр, неэкранированный, 25мм, DC, 3-wire, NPN-NO,

Датчик приближения, емкостной, 34мм диаметр, неэкранированный, 25мм, DC, 3-wire, NPN-NO, кабель 2м

8897 ₽

E2K-C25ME1 5M (Датчик приближения, емкостной)

Датчик приближения, емкостной

5512 ₽

E2K-C25ME2 (Датчик приближения, емкостной, 34мм диаметр, неэкранированный, 25мм, DC, 3-wire, NPN-NC,

Датчик приближения, емкостной, 34мм диаметр, неэкранированный, 25мм, DC, 3-wire, NPN-NC, кабель 2м

8994 ₽

E2K-C25ME2 5M (Датчик приближения, емкостной)

Датчик приближения, емкостной

5609 ₽

E2K-C25MF1 (Датчик емкостной, диам. 34мм, незаподлицо, 25мм, DC 3-пров., PNP-НО, кабель 2м)

Датчик емкостной, диам. 34мм, незаподлицо, 25мм, DC 3-пров., PNP-НО, кабель 2м

8897 ₽

E2K-C25MF1 10M (Датчик приближения, емкостной)

Датчик приближения, емкостной

8946 ₽

E2K-C25MF1 5M (Датчик приближения, емкостной)

Датчик приближения, емкостной

5609 ₽

E2K-C25MF2 (Датчик емкостной, диам. 34мм, незаподлицо, 25мм, DC 3-пров., PNP-НЗ, кабель 2м)

Датчик емкостной, диам. 34мм, незаподлицо, 25мм, DC 3-пров., PNP-НЗ, кабель 2м

8897 ₽

E2K-C25MF2 5M (Датчик приближения, емкостной)

Датчик приближения, емкостной

5658 ₽

E2K-C25MY1 (Датчик приближения, емкостной, 34мм диаметр, неэкранированный, 25мм, AC, 2-wire, NO, каб

Датчик приближения, емкостной, 34мм диаметр, неэкранированный, 25мм, AC, 2-wire, NO, кабель 2м

9478 ₽

E2K-C25MY1 5M (Датчик приближения, емкостной, 34мм диаметр, неэкранированный, 25мм, AC, 2-wire, NO,

Датчик приближения, емкостной, 34мм диаметр, неэкранированный, 25мм, AC, 2-wire, NO, 5m cable

10252 ₽

E2K-C25MY2 (Датчик приближения, емкостной, 34мм диаметр, неэкранированный, 25мм, AC, 2-wire, NC, каб

Датчик приближения, емкостной, 34мм диаметр, неэкранированный, 25мм, AC, 2-wire, NC, кабель 2м

9526 ₽

E2K-C25MY2 5M (Датчик приближения, емкостной)

Датчик приближения, емкостной

6528 ₽

E2K-F10MC1 (Датчик приближения, емкостной, неэкранированный, 10мм, DC, 3-wire, NPN-NO, кабель 2м)

Датчик приближения, емкостной, неэкранированный, 10мм, DC, 3-wire, NPN-NO, кабель 2м

4343 ₽

E2K-F10MC1 5M (Датчик приближения, емкостной)

Датчик приближения, емкостной

4797 ₽

E2K-F10MC1-A 2M (Датчик приближения, емкостной)

Датчик приближения, емкостной

4788 ₽

E2K-F10MC2 (Датчик приближения, емкостной, неэкранированный, 10мм, DC, 3-wire, NPN-NC, кабель 2м)

Датчик приближения, емкостной, неэкранированный, 10мм, DC, 3-wire, NPN-NC, кабель 2м

4343 ₽

E2K-F10MC2-A 2M (Датчик приближения, емкостной, неэкранированный, 4-10мм, DC, 3-wire, NPN-NC, кабель

Датчик приближения, емкостной, неэкранированный, 4-10мм, DC, 3-wire, NPN-NC, кабель 2м

4788 ₽

E2K-L13MC1 2M (Датчик приближения, емкостной, определение уровня жидкости, 8-11мм трубка, NPN, кабел

Датчик приближения, емкостной, определение уровня жидкости, 8-11мм трубка, NPN, кабель 2м

10444 ₽

E2K-L26MC1 2M (Датчик приближения, емкостной, обнаружение уровня жидкости, 12-26мм трубка, NPN)

Датчик приближения, емкостной, обнаружение уровня жидкости, 12-26мм трубка, NPN

6915 ₽

E2K-L26MC1 5M (Датчик приближения, емкостной)

Датчик приближения, емкостной

6432 ₽

E2KQ-X10ME1 2M (Датчик приближения, емкостной,корпус PTFE, M18, экранированный, 6-10мм регулируется,

Датчик приближения, емкостной,корпус PTFE, M18, экранированный, 6-10мм регулируется, NPN, DC, кабель 2м

14603 ₽

E2KQ-X10ME1 5M (Датчик приближения, емкостной)

Датчик приближения, емкостной

15232 ₽

E2KQ-X10ME2 2M (Датчик приближения, емкостной)

Датчик приближения, емкостной

10106 ₽

Емкостные датчики используются для бесконтактного обнаружения объектов, в том числе неметаллических объектов. Применяются в деревообрабатывающей, целлюлозно-бумажной, химической и пищевой промышленностях. Основное применение емкостных датчиков – это контроль предельного уровня сыпучих и жидких материалов в резервуарах. Важные параметры таких датчиков: рабочее расстояние, конструктив, функция выхода. Расстояние срабатывания указывается для металлической квадратной пластины из Ст3 толщиной 1 мм. При работе с объектами из различных материалов расстояния срабатывания могут изменяться, и для предварительных расчетов нужно пользоваться корректирующим коэффициентом, в зависимости от материала. Эти коэффициенты указаны в технических параметрах сенсоров.

Емкостные датчики EGE-Elektronik | MegaSensor.com

Часто применяемые емкостные датчики приближения для бесконтактного позиционирования, подсчета и распознавания металлических и неметаллических объектов. Представлен широкий ассортимент ёмкостных датчиков производства компании EGE-Elektronik с большим разнообразием механических и электрических параметров.

Основой емкостного датчика приближения является высокочастотный колебательный контур, создающий при помощи конденсатора электромагнитное поле на активной поверхности датчика. Приближение к этой поверхности жидкого или твердого материала вызывает изменение емкости конденсатора и, тем самым, изменение коэффициента усиления в колебательном контуре. Если усиление превышает пороговое значение, генерируется управляющий сигнал.

Стандартные датчики приближения

Емкостные датчики серии KGK Пластиковая резьба M12 x 1 PNP выход Напряжение питания 10…33 В постоянного тока
Исполнение	DC PNP • M12 x 1
Габариты Монтаж: заподлицо (b) не заподлицо (nb)
Ном. расстояние срабатывания [мм]	2 nb
Выход PNP
Артикул	P41300	P41303
Тип	KGK 002 GSP	KGKU 002 GSP
Напряжение питания [В]	10…33 DC
Ток нагрузки [мА]	400
Защита от короткого замыкания	•
Ток срабатывания защиты [мА]	800
Защита от неправильной полярности	•
Падение напряжения макс. [В]	1,5
Обратный ток [мА]	0,2
Потребление тока (в состоянии покоя) [мА]	4
Частота переключения [Гц]	25
Температура окружающей среды [°C]	-25…+70
Класс ЭМС	A
Класс защиты [EN 60529]	IP 67
Индикация	Светодиод
Материал корпуса	Полифениленоксид (PPO)
Подключение	2м PVC-Кабель 3×0,34 мм²	Кабельный разъем M12
Схема подключения
Аксессуары	Крепежные гайки входят в комплект поставки

---

Емкостные датчики серии KGM Металлическая резьба M18 x 1 PNP выход Напряжение питания 10…55 В постоянного тока
Исполнение	DC PNP • M18 x 1
Габариты Монтаж: заподлицо (b) не заподлицо (nb)
Ном. расстояние срабатывания [мм]	5 b		8 nb
Диапазон установки срабатывания [мм]	1…7		1…10
Выход PNP
Артикул	P41001	P41002	P41009	P41010
Тип	KGM 005 GSP	KGM 005 GOP	KGM 007 GSP	KGM 007 GOP
Напряжение питания [В]	10…55 DC
Ток нагрузки [мА]	400
Защита от короткого замыкания	•
Ток срабатывания защиты [мА]	800
Защита от неправильной полярности	•
Падение напряжения макс. [В]	1,5
Обратный ток [мА]	0,2
Потребление тока (в состоянии покоя) [мА]	4	12	4	12
Частота переключения [Гц]	25
Температура окружающей среды [°C]	-25…+70
Класс ЭМС	A
Класс защиты [EN 60529]	IP 67
Индикация	Светодиод
Материал корпуса	Никелированная латунь / Полифениленоксид (PPO)
Подключение	2м PVC-кабель, 3×0,5мм²
Схема подключения
Аксессуары	Крепежные гайки входят в комплект поставки

---

Емкостные датчики серии KGK Резьба M18 x 1 PNP выход Напряжение питания 10…55 В постоянного тока
Исполнение	DC PNP , M18 x 1
Габариты Монтаж: заподлицо (b) не заподлицо (nb)
Диапазон срабатывания [мм]	8 nb
Диапазон установки срабатывания [мм]	1…10
Выход PNP
Артикул	P41017	P41018
Тип	KGK 007 GSP	KGK 007 GOP
Напряжение питания [В]	10…55 DC
Ток нагрузки [мА]	400
Защита от короткого замыкания	есть
Ток срабатывания защиты [мА]	800
Защита от неправильной полярности	есть
Падение напряжения макс. [В]	1,5
Обратный ток [мА]	0,2
Потребление тока (в состоянии покоя) [мА]	4	12
Частота переключения [Гц]	25
Температура окружающей среды [°C]	-25…+70
Класс ЭМС	A
Класс защиты [EN 60529]	IP 67
Индикация	Светодиод
Материал корпуса	Полифениленоксид (PPO)
Подключение	2м PVC-Кабель 3×0,5 мм²
Схема подключения
Аксессуары	Крепежные гайки входят в комплект поставки

---

Емкостные датчики серии KGM Металлическая резьба M30 x 1,5 PNP выход Напряжение питания 10…55 В постоянного тока
Исполнение	DC PNP • M30 x 1,5
Габариты Монтаж: заподлицо (b) не заподлицо (nb)
Номинальное расстояние срабатывания [мм]	10 b		15 nb
Диапазон установки срабатывания [мм]	3…15		3…20
Выход PNP
Артикул	P40072	P40073	P40076	P40077
Тип	KGM 012 GSP	KGM 012 GOP	KGM 015 GSP	KGM 015 GOP
Напряжение питания [В]	10…55 DC
Ток нагрузки [мА]	400
Защита от короткого замыкания	есть
Ток срабатывания защиты [мА]	800
Защита от неправильной полярности	есть
Падение напряжения макс. [В]	1,5
Обратный ток [мА]	0,2
Потребление тока (в состоянии покоя) [мА]	4	12	4	12
Частота переключения [Гц]	25
Температура окружающей среды [°C]	-25…+70
Класс ЭМС	A
Класс защиты [EN 60529]	IP 67
Индикация	Светодиод
Материал корпуса	Никелированная латунь / Полифениленоксид (PPO)
Подключение	2м PVC-кабель, 3×0,5мм²
Схема подключения
Аксессуары	Крепежные гайки входят в комплект поставки

---

Емкостные датчики серии KGM Металлическая резьба M30 x 1,5 Релейный выход Напряжение питания 20…250 В переменного тока
Исполнение	AC Реле • M30 x 1,5
Габариты Монтаж: заподлицо (b) не заподлицо (nb)
Ном. расстояние срабатывания [мм]	10 b		15 nb
Диапазон установки срабатывания [мм]	3…15		3…20
Выход PNP
Артикул	P40007	P40008	P40009	P40010
Тип	KGM 012 WS	KGM 012 WO	KGM 015 WS	KGM 015 WO
Напряжение питания [В]	20…250 DC
Ток нагрузки [мА]	400
Защита от короткого замыкания	3000 мА / 10мс
Ток срабатывания защиты [мА]	800
Защита от неправильной полярности	—
Падение напряжения макс. [В]	10
Минимальный ток нагрузки [мА]	5
Потребление тока (в состоянии покоя) [мА]	2,5
Частота переключения [Гц]	15
Температура окружающей среды [°C]	-25…+70
Класс ЭМС	A
Класс защиты [EN 60529]	IP 67
Индикация	Светодиод
Материал корпуса	Никелированная латунь / Полифениленоксид (PPO)
Подключение	2м PVC-кабель, 3×0,5мм²
Схема подключения
Аксессуары	Крепежные гайки входят в комплект поставки

---

Емкостные датчики серии KGK Резьба M30 x 1,5 PNP/ Релейный выход Напряжение питания: 10…55 В постоянного тока или 20…250 В переменного тока
Исполнение	DC PNP • M30 x 1,5		AC Реле • M30 x 1,5
Габариты Монтаж: заподлицо (b) не заподлицо (nb)
Ном. расстояние срабатывания [мм]	15 nb
Диапазон установки срабатывания [мм]	3…20
Выход
Артикул	P40080	P40081	P40011	P40012
Тип	KGK 015 GSP	KGK 015 GOP	KGK 015 WS	KGK 015 WO
Напряжение питания [В]	10…55 DC >		20…250 AC
Ток нагрузки [мА]	400
Защита от короткого замыкания	есть		3000 мА / 10 мс
Ток срабатывания защиты [мА]	800		—
Защита от неправильной полярности	есть		—
Падение напряжения макс. [В]	1,5		10
Обратный ток / Минимальный ток нагрузки [мА]	0,2		4	12
Потребление тока (в состоянии покоя) [мА]	4	12	2,5
Частота переключения [Гц]	25		15
Температура окружающей среды [°C]	-25…+70
Класс ЭМС	A
Класс защиты [EN 60529]	IP 67
Индикация	Светодиод
Материал корпуса	Полифениленоксид (PPO)
Подключение	2м PVC-кабель, 3×0,5мм²
Схема подключения
Аксессуары	Крепежные гайки входят в комплект поставки

---

Емкостные датчики серии KNK Пластиковая гильза Ø 20 мм PNP выход Напряжение питания 10…55 В постоянного тока
Исполнение	DC PNP • Ø 20 мм
Габариты Монтаж: заподлицо (b) не заподлицо (nb)
Ном. расстояние срабатывания [мм]	10 nb
Диапазон установки срабатывания [мм]	1…15
Выход PNP
Артикул	P40092	P40093	P41208	P41209
Тип	KNK 015 GSP	KNK 015 GOP	KNKU 015 GSP	KNKU 015 GOP
Напряжение питания [В]	10…55 DC
Ток нагрузки [мА]	400
Защита от короткого замыкания	есть
Ток срабатывания защиты [мА]	800
Защита от неправильной полярности	есть
Падение напряжения макс. [В]	1,5
Обратный ток [мА]	0,2
Потребление тока (в состоянии покоя) [мА]	4	12	4	12
Частота переключения [Гц]	25
Температура окружающей среды [°C]	-25…+70
Класс ЭМС	A
Класс защиты [EN 60529]	IP 67
Индикация	Светодиод
Материал корпуса	Полибутилентерефталат (PBT)
Подключение	2м PVC-кабель, 3×0,5мм²		Кабельный разъем M12
Схема подключения
Аксессуары	Крепежные хомуты Ø 20 мм входят в комплект поставки

---

Емкостные датчики серии KNK Пластиковая гильза Ø 34 мм PNP выход Напряжение питания 10…55 В постоянного тока
Исполнение	DC PNP • Ø 34 мм
Габариты Монтаж: заподлицо (b) не заподлицо (nb)
Ном. расстояние срабатывания [мм]	20 nb
Диапазон установки срабатывания [мм]	1…30
Выход PNP
Артикул	P40096	P40097	P41220	P41221
Тип	KNK 025 GSP	KNK 025 GOP	KNKU 025 GSP	KNKU 025 GOP
Напряжение питания [В]	10…55 DC
Ток нагрузки [мА]	400
Защита от короткого замыкания	есть
Ток срабатывания защиты [мА]	800
Защита от неправильной полярности	есть
Падение напряжения макс. [В]	1,5
Обратный ток [мА]	0,2
Потребление тока (в состоянии покоя) [мА]	4	12	4	12
Частота переключения [Гц]	25
Температура окружающей среды [°C]	-25…+70
Класс ЭМС	A
Класс защиты [EN 60529]	IP 67
Индикация	Светодиод
Материал корпуса	Полибутилентерефталат (PBT)
Подключение	2м PVC-кабель, 3×0,5мм²		Кабельный разъем M12
Схема подключения
Аксессуары	Крепежные хомуты Ø 34 мм входят в комплект поставки

---

Емкостные датчики серии KNK Пластиковая гильза Ø 20 мм и Ø 34 мм Релейный выход Напряжение питания 20…250 В переменного тока
Исполнение	AC Реле • Ø 20 мм		AC Реле • Ø 34 мм
Габариты Монтаж заподлицо (b) не заподлицо (nb)
Ном. расстояние срабатывания [мм]	10 nb		20 nb
Диапазон установки срабатывания [мм]	1…15		1…30
Выход PNP
Артикул	P40017	P40018	P40019	P40020
Тип	KNK 015 WS	KNK 015 WO	KNK 025 WS	KNK 025 WO
Напряжение питания [В]	20…250 DC
Ток нагрузки [мА]	400
Защита от короткого замыкания	3000 мА / 10мс
Падение напряжения макс. [В]	10
Минимальный ток нагрузки [мА]	5
Потребление тока (в состоянии покоя) [мА]	2,5
Частота переключения [Гц]	15
Температура окружающей среды [°C]	-25…+70
Класс ЭМС	A
Класс защиты [EN 60529]	IP 67
Индикация	Светодиод
Материал корпуса	Полибутилентерефталат (PBT)
Подключение	2м PVC-кабель, 3×0,5мм²
Схема подключения
Аксессуары	Крепежные хомуты Ø 20 и 34 мм входят в комплект поставки

---

Датчики приближения с большим расстоянием срабатывания

Емкостные датчики серии KD Пластиковвый корпус Ø 80 мм PNP/ Релейный выход Напряжение питания: 10…55 В постоянного тока или 20…250 В переменного тока
Исполнение	DC PNP • Ø 80 мм	AC Реле • Ø 80 мм
Габариты Монтаж: заподлицо (b) не заподлицо (nb)
Ном. расстояние срабатывания [мм]	55 nb
Диапазон установки срабатывания [мм]	1…70
Выход PNP
Артикул	P40100	P40021
Тип	KD 080 GSP	KD 080 WS
Напряжение питания [В]	10…55 DC	20…250 AC
Ток нагрузки [мА]	400
Защита от короткого замыкания	есть	3000 мА / 10мс
Ток срабатывания защиты [мА]	800	—
Защита от неправильной полярности	есть	—
Падение напряжения макс. [В]	1,5	10
Обратный ток [мА]	0,2	—
Минимальный ток нагрузки [мА]	—	5
Потребление тока (в состоянии покоя) [мА]	4	2,5
Частота переключения [Гц]	10
Температура окружающей среды [°C]	-25…+70
Класс ЭМС	A
Класс защиты [EN 60529]	IP 67
Материал корпуса	Полибутилентерефталат (PBT)
Подключение	2м PVC-Кабель 3×0,5 мм² (кабельный ввод)
Схема подключения

---

Емкостные датчики серии KNK Пластиковвый корпус Ø 100 мм PNP/ Релейный выход Напряжение питания: 10…55 В постоянного тока или 20…250 В переменного тока
Исполнение	DC PNP • Ø 100 мм	AC Реле • Ø 100 мм
Габариты Монтаж: заподлицо (b) не заподлицо (nb)
Ном. расстояние срабатывания [мм]	70 nb
Диапазон установки срабатывания [мм]	1…120
Выход PNP
Артикул	P40105	P40023
Тип	KNK 090 GSP	KNK 090 WS
Напряжение питания [В]	10…55 DC	20…250 AC
Ток нагрузки [мА]	400
Защита от короткого замыкания	есть	—
Ток срабатывания защиты [мА]	800	—
Защита от неправильной полярности	есть	3000 мА / 10мс
Падение напряжения макс. [В]	1,5	10
Обратный ток [мА]	0,2	—
Минимальный ток нагрузки [мА]	—	5
Потребление тока (в состоянии покоя) [мА]	4	2,5
Частота переключения [Гц]	10
Температура окружающей среды [°C]	-25…+70
Класс ЭМС	A
Класс защиты [EN 60529]	IP 67
Материал корпуса	Полибутилентерефталат (PBT)
Подключение	2м PVC-Кабель 3×0,5 мм² (кабельный ввод)
Схема подключения

---

 Цельнофторопластовые датчики

Емкостные датчики серии KGFW Фторопластовый корпус с резьбой M30 x 1,5 PNP выход Напряжение питания 10…55 В постоянного тока Безвредны для пищевых продуктов Химически стойкие
Исполнение	DC PNP • M30 x 1,5
Габариты Монтаж: заподлицо (b) не заподлицо (nb)
Ном. расстояние срабатывания [мм]	10 b		14 nb
Выход PNP
Артикул	P41268	P41269	P41280	P41281
Тип	KGFW 010 GSP	KGFW 010 GOP	KGFW 015 GSP	KGFW 015 GOP
Напряжение питания [В]	10…55 DC
Ток нагрузки [мА]	400
Защита от короткого замыкания	есть
Ток срабатывания защиты [мА]	800
Защита от неправильной полярности	есть
Падение напряжения макс. [В]	1,5
Обратный ток нагрузки [мА]	0,2
Потребление тока (в состоянии покоя) [мА]	4	12	4	12
Частота переключения [Гц]	25
Температура окружающей среды [°C]	-25…+90
Класс ЭМС	A
Класс защиты [EN 60529]	IP 68
Индикация	Светодиод
Материал корпуса	Фторопласт PTFE / PVDF
Подключение	2м PVC-кабель, 3×0,34мм²
Схема подключения
Аксессуары	Фторопластовые крепежные гайки Z00120 заказываются отдельно

---

Емкостные датчики серии KGFW Фторопластовый корпус M30 x 1,5 Релейный выход Напряжение питания 20…250 В переменного тока Безвредны для пищевых продуктов Химически стойкие
Исполнение	AC PNP • M30 x 1,5
Габариты Монтаж: заподлицо (b) не заподлицо (nb)
Ном. расстояние срабатывания [мм]	10 b		14 nb
Выход PNP
Артикул	P41266		P41278
Тип	KGFW 010 WS		KGFW 015 WS
Напряжение питания [В]	20…250 AC
Ток нагрузки [мА]	400
Защита от короткого замыкания	3000 мА / 10мс
Падение напряжения макс. [В]	10
Минимальный ток нагрузки [мА]	5
Потребление тока (в состоянии покоя) [мА]	2,5
Частота переключения [Гц]	15
Температура окружающей среды [°C]	-25…+90
Класс ЭМС	A
Класс защиты [EN 60529]	IP 68
Индикация	Светодиод
Материал корпуса	Фторопласт PTFE / PVDF
Подключение	2м силиконового кабеля, 2×0,75 мм²
Схема подключения
Аксессуары	Фторопластовые крепежные гайки Z00120 заказываются отдельно

---

Емкостные датчики серии KNFW Фторопластовая гильза Ø 35 мм PNP / релейный выход Напряжение питания: 10…55 В постоянного тока или 20…250 В переменного тока
Исполнение	DC PNP • Ø 35 мм		AC Реле • M30 x 1,5
Габариты Монтаж: заподлицо (b) не заподлицо (nb)
Ном. расстояние срабатывания [мм]	20 nb
Выход PNP
Артикул	P41292	P41293	P41290
Тип	KNFW 020 GSP	KNFW 020 GOP	KNFW 020 WS
Напряжение питания [В]	10…55 DC		20…250 AC
Ток нагрузки [мА]	400
Защита от короткого замыкания	есть		3000 мА / 10мс
Ток срабатывания защиты [мА]	800		—
Защита от неправильной полярности	есть		—
Падение напряжения макс. [В]	1,5		10
Обратныйный ток [мА]	0,2		—
Минимальный ток нагрузки ток [мА]	—		5
Потребление тока (в состоянии покоя) [мА]	4	12	2,5
Частота переключения [Гц]	10
Температура окружающей среды [°C]	-25…+90
Класс ЭМС	A
Класс защиты [EN 60529]	IP 68
Индикация	Светодиод
Материал корпуса	Фторопласт PTFE / PVDF
Подключение	2м PVC-кабель, 3×0,34мм²
Схема подключения
Аксессуары	Фторопластовые крепежные гайки Z00125 заказываются отдельно

---

Датчики с расширенным диапазоном температур

Емкостные датчики серии KGMT для высоких и низких температур Диапазон температур -40…+200 °C Распознавание уровня наполнения Защита от работы на сухом ходу Фторопластовый наконечник датчика Корпус из нержавеющей стали
Исполнение	M18 x 1	M30 x 1,5
Габариты Монтаж: заподлицо (b) не заподлицо (nb)
Ном. расстояние срабатывания [мм]	5 nb	10 nb
Усилитель сигнала	KK 030…; KK120…
Артикул	P41301	P41302
Тип	KGMT 05 S-200	KGMT 10 S-200
Гистерезис [%]	10
Температурный диапазон датчика [°C]	-40…+200
Температурный диапазон соединительного кабеля [°C]	-40…+200
Устойчивость к давлению [бар]	2
Класс защиты [EN 60529] датчика	IP 67
Класс защиты [EN 60529] кабельного разъема	IP 54
Материал корпуса	Нержавеющая сталь 1.4571 /Фторопласт (PTFE)
Подключение	2м PNFE-Кабель, кабельная розетка LEM 01
Кабельная розетка LEM 01
Аксессуары	Измерительные преобразователи серии KK-KU заказываются отдельно

---

Аналоговые емкостные датчики приближения

Датчики серии KGA / KDA Резьба M30 x 1,5 / Ø 80 мм Выход 4…20 мА Питание 18…27 В постоянного тока
Исполнение	M30 x 1,5	Ø 80 мм
Габариты Монтаж: заподлицо (b) не заподлицо (nb)
Диапазон измерения [мм]	0…15 nb	0…80 nb
Артикул	P41309	P41310
Тип	KGA 015 GI	KDA 080 GI
Питание [В]	18…27 DC
Потребление тока [мА]	40
Макс. выходной ток [мА]	23
Нелинейность [%]	± 10 (от верхнего предела)
Температура окружающей среды [°C]	-25…+70
Отклонение температуры [%]	10 (от верхнего предела)
Класс защиты [EN 60529]	IP 67
Материал корпуса	Никелир. латунь /  PPO	PBT
Подключение	2м PVC-кабель, 3×0,5мм²
Диаграмма выходного сигнала
Схема подключения
Аксессуары	Крепежные гайки входят в комплект поставки

---

Измерительные преобразователи

Серия KK-KU Для высоко-температурных емкостных датчиков приближения Класс защиты IP 67 Светодиодная индикация
Исполнение	KK 030…	KU 120…
Габариты
Предел срабатывания [мм]	Устанавливаемый
Выход
Артикул	P21095	P21107	P21118	P21117
Тип	KK 030 GSP	KU 120 GPP-24	KU 120 WP-230	KU 120 WP-115
Напр. питания [В]	16…55 DC	24 DC ± 20%	230 AC ± 10%	115 AC ± 10%
Потребление тока [мА]	15	50
Ток нагрузки [мА]	200	400
Гистерезис [%]	10	10 (устанавливаемый)
Частота переключения [Нц]	15	5
Температура окружающей среды [°C]	-5…+60	-20…+60
Класс ЭМС	A
Класс защиты [EN 60529] корпуса	IP 67	IP 65
Класс защиты [EN 60529] подключения	IP 54
Индикация	Желтый светодиод	Светодиодная линейка
Контроль работы	Зеленый светодиод	•
Материал корпуса	Нерж. сталь 1.4571	Алюминий
Подключение датчика	Разъем LEM 01
Подключение	Кабельный разъем M12		2м PVC-кабель, 4×0,75мм²
Схема подключения
Аксессуары	Кабель для подключения SLG 3… или SLW3…

---

Искробезопасные датчики для взрывоопасных пылевых сред

Серия KGEX Категория 1 Пыль Зона 20 Датчики приближения Датчики уровня
Исполнение	M18 x 1	M30 x 1,5	G1	G3/4
Габариты Монтаж: заподлицо (b) не заподлицо (nb)
Ном. расстояние срабатывания [мм]	8 nb	10 nb	-10	-5
Артикул	P21157	P21158	P21159	P21160
Тип	KGEX 018	KGEX 030	KGEX 100	KGEX 107
Температура окружающей среды [°C]	-25…+75
Ex-обозначение	Ⅱ 1D Ex ia ⅢC T95 °C Da IP 67
Допуск	TÜV 03 ATEX 2046
Макс. значения	Ci = можно пренебречь; Li = можно пренебречь
Возможно подключение только к аттестованой искробезапасной токовой цепи с максимальными значениями	Ii = 80 мА; Ui= 12,6 В; Pi = 252 мВт
Материал корпуса (фторопласт)	PVDF	PTFE		PTFE / Нерж. сталь 1.4571
Класс защиты [EN 60529]	IP 67
Подключение	2м PVC-кабель, 3×0,5мм²
Схема подключения
Примечание: Датчики предназначены для подключения к усилителю EGE 903 Ex…
Аксессуары	Крепежные гайки входят в комплект поставки

---

Датчики приближения серии KDEX Категория 1 Пыль Зона 20
Исполнение	Ø 20 мм	Ø 34 мм	Ø 80 мм
Габариты Монтаж: заподлицо (b) не заподлицо (nb)
Ном. расстояние срабатывания [мм]	10 nb	20 nb	55 nb
Диапазон установки срабатывания [мм]	1…15	1…30	10…70
Артикул	P41313	P41314	P41311
Тип	KDEX 020	KDEX 034	KDEX 080
Температура окружающей среды [°C]	-25…+75
Ex-обозначение	Ⅱ 1D Ex ia ⅢC T95 °C Da IP 67
Допуск	TÜV 03 ATEX 2046
Макс. значения	Ci = можно пренебречь; Li = можно пренебречь
Возможно подключение только к аттестованой искробезапасной токовой цепи с максимальными значениями	Ii = 80 мА; Ui= 12,6 В; Pi = 252 мВт
Материал корпуса	Полибутилентерефталат (PBT)
Класс защиты [EN 60529]	IP 67
Подключение	Кабельный разъем M12		2м PVC-кабель, 3×0,5мм²
Схема подключения
Примечание: датчики предназначены для подключения к измерительному преобразователю EGE 903 Ex…
Аксессуары	Кабель для подключения SLG 3-2 (Z01076) заказывается отдельно

---

Компактные датчики для взрывоопасных пылевых сред • Зона 22

Серия KGEX Категория 3 Пыль Зона 22 Датчики уровня PNP-выход Питание 24 В постоянного тока
Исполнение	M18 x 1	M30 x 1,5	G1	G3/4
Габариты Монтаж: заподлицо (b) не заподлицо (nb)
Ном. расстояние срабатывания [мм]	5 b	10 b	— 6	-3
Диапазон установки срабатывания [мм]	(1…7)	(3…15)
Артикул	P21170	P21171	P21172	P21173
Тип	KGEX 018 GSP	KGEX 030 GSP	KGEX 100 GSP	KGEX 107 GSP
Ex-обозначение	Ⅱ 1D Ex ia ⅢC T95 °C Da IP 67
Напр. питания [В]	10…55 DC
Ток нагрузки [мА]	300
Защита от короткого замыкания	есть
Ток срабатывания защиты [мА]	800
Защита от неправильной полярности	есть
Падение напряжения макс. [В]	1,5
Потребление тока [мА]	4
Частота переключения [Гц]	25		10
Температура окружающей среды [°C]	-25…+70
Класс ЭМС	A
Индикация	Светодиод
Материал корпуса	Никелир. латунь / PPO		PTFE	PTFE / Нерж. сталь 1.4571
Класс защиты [EN 60529]	IP 67
Подключение	2м PVC-кабель, 3×0,5мм²
Схема подключения
Примечание: не допускаются к применению в средах с электро-проводящей пылью.
Аксессуары	Крепежные гайки входят в комплект поставки

---

Взрывобезопасные измерительные преобразователи

Серия EGE 903 EX Пыль / Газ Контроль обрыва и короткого замыкания кабеля Для подключения трехпроводных кабелей
Исполнение	EGE 903 Ex…
Габариты
Артикул	P21141	P21142	P21143
Тип	EGE 903 Ex-230	EGE 903 Ex-115	EGE 903 Ex-24
Напряжение питания [В]	230 AC + 15/-10 %	115 AC + 15/-10 %	24 DC ± 15 %
Допуск	TÜF 01 ATEX 1663
Ex-обозначение	Пыль: Ⅱ (1) D [Ex ia Da] ⅢC / Газ: Ⅱ (1) G [Ex ia Ga] ⅡC
Макс. значения	U0 = 12,6 В; I0 = 80 мА; P0 = 252 мВ; C0 = 270 нФ; L0 = 5,4 Гн
Выход	Переключающий релейный контакт
Макс. коммутируемое напряжение [В]	250 AC / 24 DC
Макс. коммутируемый ток [А]	4 AC / 4 DC
Коммутируемая мощность	cos φ > 0,7 / L/R < 200 мс
Температура окружающей среды [°C]	-20…+60
Класс защиты [EN 60529]	IP 20
Подключение	Клеммы под винт
Схема подключения
Примечание: установка прибора должна щсуществляться вне взрывоопасной среды

Документация

английский >>, немецкий >>

---

Аксессуары для емкостных датчиков

M12-соединители система SL Герметичная розетка с кабелем Самофиксирующееся резьбовое соединение Класс защиты IP 67
Розетка, прямой отвод	Розетка, отвод под углом	Контакты штекера	Фиксация штекера
SLG…	SLW…	DC	PL-M12
Исполнение	Артикул	Исполнение
SLG 3-2	Z01076	Разъём с кабелем M12x1 DC, прямой, 2м PVC-Кабель 3×0,34 mm²
SLG 3-5	Z01077	Разъём с кабелем M12x1 DC, прямой, 5м PVC-Кабель 3×0,34 mm²
SLW 3-2	Z01078	Разъём с кабелем M12x1 DC, угловой, 2м PVC-Кабель 3×0,34 mm²
SLW 3-5	Z01079	Разъём с кабелем M12x1 DC, угловой, 5м PVC-Кабель 3×0,34 mm²
SLW 3-2-LED	Z00052	Разъём с кабелем M12x1 DC, угловой, 2м PVC-Кабель 3×0,34 mm² PNP, LED
SLG 4-2	Z00445	Разъём с кабелем M12x1 DC, прямой, 2м PVC-Кабель 4×0,25 mm²
SLG 4-5	Z00449	Разъём с кабелем M12x1 DC, прямой, 5м PVC-Кабель 4×0,25 mm²
SLW 4-2	Z00446	Разъём с кабелем M12x1 DC, угловой, 2м PVC-Кабель 4×0,25 mm²
SLW 4-5	Z00450	Разъём с кабелем M12x1 DC, угловой, 5м PVC-Кабель 4×0,25 mm²
SLW 4-2-LED	Z01157	Разъём с кабелем M12x1 DC, угловой, 2м PVC-Кабель 4×0,25 mm² PNP, LED
SLG 5-2	Z01150	Разъём с кабелем M12x1 DC, прямой, 2м PVC-Кабель 5×0,34 mm²
SLW 5-2	Z01151	Разъём с кабелем M12x1 DC, угловой, 2м PVC-Кабель 5×0,34 mm²
PL-M12	Z01182	Steckerverriegelung für Sensoren bei Ex-Anwendungen
Электрические данные
Степень защиты: IP 67		Напряжение питания: 250 VAC / 300 VDC
Сквозное сопротивление: ≤ 5 mΩ		Сопротивление изоляции: >109Ω
Нагрузочная способность: 4 A (CSA=3 A)		Проверочное напряжение: 2,0 KV eff.
Temperaturbereich: – 25…+80 °C
Примечание Соединители оснащены уплотнительным кольцом и могут использоваться в диапазоне температур – 25 ºC…+80 ºC. Датчики с дискретными выходами подключаются с помощью 4-жильного кабеля с розеткой (4×0,25 mm²). Выход на размыкание в таком случае подключен к белому проводу (контакт 2).

Емкостные датчики приближения — Время электроники

PDF версия

17.08.201204.03.2020 Аналитика Статьи

Датчики приближения широко используются в промышленности — в счетных устройствах на конвейере — для определения позиции приборов или других объектов. В последние годы они стали применяться в бытовых устройствах и в автомобильной отрасли. В этой статье рассмотрены принципы работы датчиков приближения.

Строение датчика

Как известно, емкость между двумя объектами обратно пропорциональна расстоянию между ними и прямо пропорциональна их геометрическим размерам.
Система определения близости объектов состоит из чувствительного элемента, блока измерения емкости датчика и логической схемы, реагирующей на изменение емкости при приближении объекта. В качестве чувствительного элемента используется провод, печатный проводник на плате или часть корпуса. Датчики приближения могут иметь один или два чувствительных элемента.
Принцип работы датчика с двумя чувствительными элементами поясняется рисунком 1. Взаимная емкость элементов С_АВ увеличивается по мере приближения объекта к датчику за счет увеличения емкостей между С_АХ и С_ВХ — чувствительным элементом и объектом. По изменению С_АВ судят о приближении объекта. Недостатком данного подхода является невысокая чувствительность.
Схема датчика с одним чувствительным элементом показана на рисунке 2. При приближении объекта емкость между объектом и датчиком С_АХ и, соответственно, емкость датчика С_А увеличиваются. Чувствительность такой схемы выше, чем предыдущей, что позволяет распознавать объекты на большем расстоянии. Однако обе схемы характеризуются очень низкой помехоустойчивостью и могут давать ложные срабатывания при наличии посторонних металлических предметов. Вместе с тем емкостные датчики имеют простую конструкцию без намоточных деталей (катушек, контуров и т.д.), что делает их удобными и технологичными в изготовлении.



Рис. 1. Схема датчика с двумя чувствительными элементами

Рис. 2. Схема датчика с одним чувствительным элементом

Емкостные датчики применяются там, где высокая чувствительность и помехоустойчивость не требуются, например, в сигнализаторах прикосновения к металлическим предметам или датчиках уровня жидкости, в бытовых приборах для включения подсветки и т. д.

Методы измерения емкости

Точность и надежность работы датчиков приближения зависит от точности измерения изменившейся емкости системы. Существует несколько методов измерения емкости, которые основаны на преобразовании изменения емкости в изменение напряжения, тока, частоты или ширины импульсов.
Прямой метод измерения подразумевает заряд конденсатора от источника тока в течение определенного времени и затем — измерение напряжения на конденсаторе. Этот метод требует наличия прецизионного источника очень маленького тока и входа с высоким импедансом для измерения напряжения.
Второй метод подразумевает ис-
пользование измеряемой емкости в качестве времязадающей величины в RC-генераторе с последующим измерением постоянной времени, частоты или периода. Этот метод прост, но обычно не обеспечивает высокой точности.
Ещё один подход заключается в измерении импеданса конденсатора на переменном токе. Источник синусоидального сигнала подключается к конденсатору, и при этом измеряется напряжение и ток через конденсатор. При использовании 4-проводного логометрического подключения (при котором измеряется соотношение импедансов) и синхронного демодулятора можно получить наиболее точный результат. В то же время такая схема очень сложна и состоит из большого количества элементов. Наиболее распространенными являются метод последовательного приближения и измерение с помощью сигма-дельта модулятора.
В методе последовательного приближения (см. рис. 3) коммутируемая емкостная цепь заряжает измерительный конденсатор C_Mod. Напряжение с C_Mod подается через ФНЧ на компаратор, где сравнивается с опорным. Синхронизируемый с генератором счетчик запирается выходным сигналом компаратора. Этот сигнал и обрабатывается для определения статуса датчика. Метод последовательного приближения требует очень малого числа внешних элементов. Кроме того, на работу схемы в данном случае не влияют переходные помехи по цепи питания.
Схема с использованием сигма-дельта преобразователя показана на рисунке 4. Коммутируемая схема находится между V_DD и напряжением на C_Mod. Генератор псевдослучайных чисел управляет частотой переключения коммутируемой конденсаторной цепи. Конденсатор C_Mod совершает непрерывные циклы зарядки-разрядки. При закрытии компаратора замыкается переключатель разрядного сопротивления, и C_Mod разряжается до тех пор, пока новое значение не запишется в регистр-защелку. Затем выходной поток битов с защелки логически умножается на сигнал с ШИМ и запускает счетчик. Выходной сигнал счетчика обрабатывается для определения статуса датчика. Данный метод идеально подходит для кухонно-бытовой техники, промышленных и автомобильных приложений, поскольку минимально восприимчив к электромагнитным помехам и наводкам.



Рис. 3. Метод последовательного приближения

Рис. 4. Измерение емкости с помощью сигма-дельта модулятора

В сигма-дельта преобразователе происходит переключение конденсаторов фиксированной величины. За счет этого достигается уравнивание заряда между меняющимся сигналом на аналоговом входе и постоянным сигналом источника опорного напряжения. Однако заряд пропорционален напряжению и емкости, поэтому можно зафиксировать входное напряжение и вместо этого менять емкость. Фиксированное входное напряжение можно рассматривать как напряжение возбуждения. Конденсатор, емкость которого меняется, будем рассматривать как емкостный датчик. В результате выходной код будет соответствовать соотношению емкости датчика и опорной емкости C_REF.
Данный подход позволяет осуществить прямое подключение емкостного датчика к сигма-дельта преобразователю, что само по себе обеспечивает такие преимущества как высокая разрешающая способность, точность и линейность. Кроме того, данная схема не чувствительна к величине емкости между выводами датчика и землей или к току утечки, если эти величины находятся в пределах, характерных для реальных конструкций. Преобразователь емкости в цифровой код может быть изготовлен на одном кристалле, что обеспечивает высокую степень интеграции, простоту, надежность, низкую стоимость и высокую повторяемость конечного устройства.

Чувствительный элемент

Для выбора чувствительного элемента большое значение имеет диапазон изменения емкости датчика. Путем подбора R_dis и U_опор регулируют динамический диапазон модулятора так, чтобы он стал максимальным. Оптимальное соотношение достигается тогда, когда выходное напряжение составляет 70–80% от максимального при отсутствии объектов вблизи датчика. Например, когда разрешение преобразователя равно 14, производится от 11500 до 13000 счетов.
Чувствительность датчика сильно зависит от геометрических размеров чувствительного элемента. Как правило, оптимальные размеры подбираются экспериментально. Если вблизи датчика располагаются металлические объекты, необходимо поставить защитный экран между датчиком и этими объектами, а также внести поправку при последующей обработке данных, иначе могут возникать ошибки. Защитить схему от воздействия внешних факторов, таких как изменение температуры и влажности, помогает БИХ-фильтр.

Пример

Пусть датчик приближения используется в схеме, которая при приближении руки зажигает светодиод. В качестве чувствительного элемента возьмем провод сечением 0,5 мм² и длиной 10 см. Структурная схема устройства показана на рисунке 5. Основным элементом схемы является сигнальный процессор CY8C21434 Cypress Semiconductor. Разрешение сигма-дельта-преобразователя рав­но 14. Из внешних элементов требуется только C_Mod и R_dis. Показания датчика снимаются с вывода Debug по интерфейсу I²C.



Рис. 5. Структурная схема устройства

Выходной сигнал АЦП проходит через БИХ-фильтр, чтобы задать опорное значение. В данной схеме фильтр позволяет избавиться от высокочастотных шумов. Для защиты от медленных изменений требуются дополнительные меры. Когда разность между текущим показанием и опорным превышает пороговое значение, регист­рируется приближение объекта. Код на С для данного алгоритма приведен на рисунке 6.



Рис. 6. Пример реализации на С



Несколько функций являются специфическими для данного процессора:
ReadCSD — считывание текущих показаний сигма-дельта преобразователя;
LowPassFilter — программный БИХ-фильтр;
LED_On и LED_Off — включение и выключение светодиода;
Debug_DumpData — пересылка показаний датчика на внешний отладочный вывод.
Для калибровки системы необходимо отрегулировать R_dis и установить текущее значение АЦП на уровне 80% от максимального, затем поднести руку к датчику на расстояние, в пределах которого будет вестись обнаружение. В качестве порогового значения следует взять 80% от значения, на которое изменятся показания. Значение Hysterisis подбирается так, чтобы внешние шумы и наводки не влияли на работу.

Литература

1. Raaja G. Basics and implementation of capacitive proximity sensing//www.eetimes.com.
2. Брихта М. Преобразователи емкости — код на основе сигма-дельта-модулятора//www.compitech. ru.
3. Ранджан В. Датчики бесконтактного распознавания//Электронные компоненты, №11, 2008.

Емкостные датчики в Украине. Цены на емкостные датчики на Prom.ua

Работает

Датчики весового дозатора, Емкостный датчик, Фотодатчик, Комплектующие дозирующего оборудования

На складе в г. Киев

Доставка по Украине

1 180 грн

Купить

ABC Tech

Работает

Емкостный датчик влажности почвы 1.2ver, Arduino

На складе в г. Умань

Доставка по Украине

44 грн

Купить

Интернет-магазин «FreeBuy.in.ua»

Работает

Датчик емкостной 12-24В М18 НО PNP XT218A1PCM12

Доставка по Украине

3 373 грн

3 036 грн

Купить

ТОВ «ВОЛЬТЕЛЕКТРО»

Работает

Ёмкостный датчик M30 Sn 15 mm — 24..240 V AC XT230A2MDB

Доставка по Украине

4 216 грн

3 795 грн

Купить

ТОВ «ВОЛЬТЕЛЕКТРО»

Работает

Емкостный датчик M30, пластмассовые, Sn 15 мм, PNP NO / NC конектор М12

Доставка по Украине

3 293 грн

2 964 грн

Купить

ТОВ «ВОЛЬТЕЛЕКТРО»

Работает

Датчик емкостной DOL 44RG

Под заказ

Доставка по Украине

3 431. 02 грн

Купить

ЧП «Вентура»

Работает

Датчик емкостной DOL 28RG

Под заказ

Доставка по Украине

3 751.74 грн

Купить

ЧП «Вентура»

Работает

Датчик емкостной DOL 26

Под заказ

Доставка по Украине

2 508 грн

Купить

ЧП «Вентура»

Работает

Гигрометр, емкостной датчик влажности почвы, Arduino [#L-1]

На складе в г. Запорожье

Доставка по Украине

42 грн

Купить

Ardu.prom.ua (наложка НП от 150 грн!)

Работает

Датчик уровня емкостной ДУЕ-1В, ВЗГ

Доставка по Украине

2 400 грн/комплект

Купить

ФОП Трофан

Работает

Ёмкостной сенсор (датчик) StarLine EC-1

На складе

Доставка по Украине

1 075 грн

Купить

«АвтоАудиоЦентр»

Работает

Емкостный датчик влажности почвы

На складе

Доставка по Украине

79. 20 грн

Купить

РАДІОМАГ УКРАЇНА

Работает

Емкостные датчики непрерывного контроля типа EB

Под заказ

Доставка по Украине

Цену уточняйте

Малое предприятие «Ремикс»

Работает

Емкостной бесконтактный датчик типа DOL 25

Под заказ

Доставка по Украине

от 2 560.64 грн

Купить

Малое предприятие «Ремикс»

Работает

Емкостной бесконтактный датчик типа DOL 20R

Под заказ

Доставка по Украине

3 907.75 грн

Купить

Малое предприятие «Ремикс»

Смотрите также

Работает

Емкостной бесконтактный датчик типа DOL 20SCR

Под заказ

Доставка по Украине

3 314.85 грн

Купить

Малое предприятие «Ремикс»

Работает

Емкостной датчик KC1820-KP2

Доставка по Украине

1 567.50 грн

Купить

Малое предприятие «Ремикс»

Работает

Емкостной датчик уровня CRF2-WR03B-059

Доставка по Украине

48 100 грн

Купить

СВ Альтера

Работает

Емкостной датчик уровня CRF2-WR03B-049

Доставка по Украине

44 400 грн

Купить

СВ Альтера

Работает

Емкостный датчик уровня серии ECAP 101 для проводимых жидкостей

Доставка по Украине

13 536. 60 грн

Купить

ООО «Автоматик Сервис Украина»

Работает

Емкостный датчик уровня серии ECAPm 101 для проводящих жидкостей

Доставка по Украине

3 760.20 грн

Купить

ООО «Автоматик Сервис Украина»

Работает

Емкостный датчик уровня серии ECAPr 203 для низкопроводящих жидкостей

Доставка по Украине

от 3 760.20 грн

Купить

ООО «Автоматик Сервис Украина»

Работает

Емкостный датчик уровня серии ECAP 102 для проводимых жидкостей

Доставка по Украине

15 040.60 грн

Купить

ООО «Автоматик Сервис Украина»

Работает

Емкостный датчик уровня серии ECAP 103 для проводимых жидкостей

Доставка по Украине

14 890.20 грн

Купить

ООО «Автоматик Сервис Украина»

Работает

Ёмкостный датчик, кубический, пластиковый, DC 10мм, PNP, NO, кабель 2м, 90°, CQ50/AP-4A M.D. Micro Detectors

Под заказ

Доставка по Украине

1 263. 80 грн

Купить

ООО «НБК СЕНСОР»

Работает

Емкостной датчик M12, пластиковый, экранированный, DC 8мм PNP/NPN, NO/NC, C12P/00-3A M.D. Micro Detectors

Доставка из г. Львов

3 216.30 грн

Купить

ООО «НБК СЕНСОР»

Работает

Емкостной датчик M18, пластиковый, неэкранированный, AC 12мм NO, C18P/A0-2E M.D. Micro Detectors

Под заказ

Доставка по Украине

3 701.10 грн

Купить

ООО «НБК СЕНСОР»

Работает

Емкостной датчик D20, экранированный, PNP, разъем M12 C/Autotest, CE2/0P-1E M.D. Micro Detectors

Под заказ

Доставка по Украине

4 177.60 грн

Купить

ООО «НБК СЕНСОР»

Работает

Емкостной датчик M30, экранированный, NO/NPN, CT1/AN-1A M.D. Micro Detectors

Под заказ

Доставка по Украине

3 594.80 грн

Купить

ООО «НБК СЕНСОР»

Датчики приближения и присутствия





• отзыв
• печать

Датчики приближения и присутствия от различных производителей в публикациях Ua. Automation.com:

break; case «2»: ?>

		Новый высокочастотный датчик Dinel RFLS-53. Представляет СПД «Шолудько О.Н.»  — 12/07/21 Датчик RFLS-53 использует принцип высокочастотного емкостного измерения. Это означает, что датчик реагирует на массу материала и игнорирует отложения и остатки материала, которые остаются на измерительной части — на активной поверхности датчика.
		Высокочастотный датчик Dinel RFLS-53  — 09/23/21 Датчик RFLS-53 использует принцип высокочастотного емкостного измерения. Это означает, что датчик реагирует на массу материала и игнорирует отложения и остатки материала, которые остаются на измерительной части — на активной поверхности датчика.
		Радарный датчик безопасности PSENradar: безопасный мониторинг защитных зон в неблагоприятных условиях  — 09/23/21 Радарные датчики безопасности PSENradar в сочетании с настраиваемым компактным контроллером PNOZmulti 2 представляют собой безопасное комплексное решение для контроля защитных зон, в т. ч. с оценкой соответствия установки или оборудования.
		Индуктивные системы позиционирования от Pepperl+Fuchs: серии PMI F90 и F112. Представляет «КСК-Автоматизация»  — 08/30/21 Запатентованная конфигурация и подключение нескольких катушек к одному датчику и интеллектуальная оценка обеспечивают максимальную точность и эффективность. Это позволяет использовать простые стальные приводы.
		Безопасный мониторинг движения с помощью нового модуля PNOZ m EF 1MM2DO  — 07/27/21 Модули контроля движения для конфигурируемых контроллеров PNOZmulti 2 обеспечивают контроль безопасности приводов. Модуль PNOZ m EF 1MM2DO имеет два безопасных выхода полупроводника, а также каскадный вход и выход. Модуль расширения контролирует одну ось вместе с базовым блоком PNOZ m B0 или PNOZ m B1.
		Про старт продажу безконтактних індуктивних датчиків OWEN KIPPRIBOR серії LA з роз’ємом  — 07/07/21 Компанія ОВЕН починає продаж безконтактних індуктивних датчиків KIPPRIBOR серії LA з роз’ємом, а також з’єднувачів для їх підключення.
		Емкостные приближающие датчики CPS-24 Dinel. Представляет СПД «Шолудько О.Н.»  — 06/25/21 Емкостные приближающие датчики Dinel CPS-24 предназначены для детектирования положения, движения или приближения предметов.
		Новые магнитные защитные датчики Pilz PSENmag: высокий уровень безопасности при низких затратах  — 05/18/21 Бесконтактные магнитные защитные датчики используются для контроля положения защитных ограждений в соответствии с требованиями стандарта EN 60947-5-3, а также для общего контроля положения. PSENmag предоставляют пользователю экономичную систему, имеющую в своем составе датчики и контроллер Pilz с соответствующими разрешениями.
		Старт продажу безконтактних оптичних датчиків KIPPRIBOR серії OK50  — 04/15/21 Компанія ОВЕН розширює лінійку безконтактних оптичних датчиків KIPPRIBOR і починає продаж оптичних датчиків серії OK50.
		Emerson TopWorx™ Magnetic Target Switch — магнитный датчик для определения положения цели в обычных и суровых условиях эксплуатации  — 03/22/21 Компания Emerson, мировой лидер в области технологий управления потоками рабочих сред и пневматики, представила магнитный датчик TopWorx Magnetic Target Switch (MTS) – сертифицированное, готовое к установке во взрывобезопасных и искробезопасных областях применения устройство для определения положения цели.
		Датчики cистем безопасности с сертификатами ATEX и SIL2/PLd от TWK  — 03/22/21 Не витайте в облаках, осторожность никогда не бывает излишней, особенно если ваше оборудование или среда, в которой оно работает, находится под угрозой взрыва. TWK представляет новый датчик системы безопасности — взрывозащищенный энкодер, соответствующий нормам ATEX, который может использоваться в зонах 1 и 21. Дополнительная гарантия функциональной безопасности — сертификация с присвоением уровня безопасности SIL2/PLd.
		Старт продажу безконтактних оптичних датчиків ОВЕН KIPPRIBOR серії OK30  — 03/18/21 Компанія ОВЕН розширює лінійку безконтактних оптичних датчиків KIPPRIBOR і починає продаж оптичних датчиків серії ОК30.
		Новые серии оптоволоконных датчиков торговой марки Autonics  — 03/03/21 Компания Autonics Corрoration (Южная Корея), известный мировой производитель элементов и систем промышленной автоматизации, расширяет свою номенклатуру детекторов оптоволоконными устройствами трех новых серий: «FT/GT», «FD/GD» и «FL/GL».
		TopWorx MTS — новый магнитный датчик определения цели от компании Emerson  — 02/19/21 Компания Emerson, мировой лидер в области технологий управления потоками рабочих сред и пневматики, представила магнитный датчик TopWorx Magnetic Target Switch (MTS) – полностью сертифицированное, готовое к установке во взрывобезопасных и искробезопасных областях применения устройство для определения положения цели.
		Индуктивный датчик Balluff BWS в Q08 — теперь с IO-Link  — 12/10/20
		Autonics представляет лазерные датчики смещения с чувствительной головкой и усилителем серии BD  — 10/28/20 Посредством измерения величины смещения лазерные датчики смещения серии BD позволяют определять толщину, ширину, разность уровней, расхождение, кривизну, гладкость контролируемого объекта. Датчики этой серии обеспечивают высокую точность и стабильность измерения независимо от цвета и материала контролируемого объекта.
		Pepperl+Fuchs представила индуктивный датчик VariKont с технологией активного экранирования  — 06/26/20 Индуктивные датчики по-прежнему являются первым выбором для обнаружения металлических предметов. Однако обычные индуктивные датчики приближения имеют одну общую черту: если расстояние до демпфирующего элемента увеличивается, датчик становится более чувствительным к объекту обнаружения, и металл, окружающий место установки, влияет на расстояние переключения.
		Autonics представляет абсолютные энкодеры серии EP50SP  — 03/12/20 Autonics расширяет складские позиции абсолютными энкодерами серии EP50SP. Энкодеры имеют пластиковый корпус диаметром 50 мм со сплошным валом Ø6/Ø8 мм.
		Серия PT распределительных коробок для датчиков от Autonics  — 02/26/20 Хорошо известная корейская компания Autonics предлагает серию PT распределительных коробок для датчиков с 5-контактными разъемными соединителями типа M12 с винтовой фиксацией.
		Сканер R2300 от компании Pepperl+Fuchs  — 01/15/20 Сканер R2300 от компании Pepperl+Fuchs впечатляет точностью измерительных технологий и возможностью адаптации эксплуатационных параметров к конкретным условиям применения.
		Картографические датчики серии BWM — новинка от Autonics  — 12/10/19 Картографические датчики BWM обладают превосходной оптической чувствительностью и предназначены для обнаружения стеклянных подложек методом двойного сканирования. Датчики этой серии способны определять наличие тонких стеклянных подложек при низком уровне отражения света и поддерживают коммуникационные протоколы CC-Link и EtherCAT.
		Модуль AS-интерфейса G20 ZPA от Pepperl+Fuchs  — 10/31/19 Модуль AS-интерфейса G20 ZPA от Pepperl+Fuchs для управления электроприводами роликов конвейерных систем. Когда речь идет о перемещении тяжелых или хрупких объектов или процессах, требующих ручной обработки, системы ZPA (zero pressure accumulation – движение объектов по конвейерной линии без соприкосновения друг с другом) оптимизируют работу конвейерных систем.
		Серия PR цилиндрических индуктивных бесконтактных датчиков от Autonics  — 10/29/19 Autonics представляет свою наилучшую продукцию (категория Best) – цилиндрические индуктивные бесконтактные датчики кабельного типа. Серия PR отличается стабильными характеристиками измерения, уникальной стойкостью к шумам и специальной микросхемой для датчика, разработанной компанией Autonics.
		Фотоэлектрические датчики Autonics BJR-F в маслостойком корпусе  — 07/10/19 Фотоэлектрические датчики имеют широкий спектр применения в промышленности, но при этом лишь некоторые модели способны работать в агрессивных средах.
		Allen-Bradley представляет новый фотоэлектрический датчик 45PLA поляризованного светового поля  — 07/01/19 Фотоэлектрические датчики поляризованного светового поля Rockwell Automation / Allen-Bradley 45PLA представляют собой компактные световозвращающие матрицы, предназначенные для обнаружения объектов неправильной формы в широком спектре отраслей промышленности и применений.
		Усилитель Rockwell Automation / Allen-Bradley 46DFA для монтажа на DIN-рейку  — 06/27/19 Оптический усилитель Allen-Bradley 46DFA для монтажа на DIN-рейку представляет собой модель с двумя дисплеями, предназначенную для обнаружения небольших объектов.
		Датчики приближения серии Omron E2E NEXT  — 06/24/19 Компания OMRON выпустила в общей сложности 2512 моделей 3-х проводных индуктивных датчиков приближения постоянного тока в новой серии Omron E2E NEXT.
		Autonics представила датчики серии PRDACM  — 05/02/19 Индуктивные датчики приближения серии PRDACM имеют тефлоновое покрытие, что обеспечивает высокую теплостойкость и предотвращает сбои, вызываемые брызгами расплавленного металла.
		Новые индуктивные предохранительные датчики от Pepperl+Fuchs  — 04/03/19 Новое семейство предохранительных датчиков от компании Pepperl+Fuchs — разработчика индуктивных бесконтактных датчиков — включает в себя четыре серии цилиндрического и прямоугольного исполнения с кабелями и соединительными разъемами. Датчики имеют сертификаты Союза организаций независимой технической экспертизы (TÜV) о соответствии требованиям директивы о механическом оборудовании EN 13849: уровень эффективности защиты PLd, категория 2, класс надежности (SIL) 2.
		Надежные датчики от Balluff для мелкомасштабных технологических процессов  — 03/27/19 Определение температур посредством прямого контакта со средой | Balluff расширяет ассортимент контактных датчиков определения температуры, например, для использования в гидравлических силовых установках. Новинками стали датчик температуры с дисплеем, электронный преобразователь, а также термопара PT1000.
		Pepperl+Fuchs представляет 2-D датчик LiDAR для предотвращения столкновений вилочных погрузчиков  — 03/19/19 Крупные складские помещения и логистические центры могут быть опасны, если нет надлежащих механизмов безопасности. Вилочные погрузчики, перевозящие тяжелые материалы на большой высоте, могут натолкнуться на воздушные, водопроводные и электрические линии и поставить под угрозу жизнь рабочих.
		Autonics PRDAW индуктивные датчики приближения с тефлоновым покрытием сенсора  — 03/06/19 Autonics PRDAW — серия индуктивных датчиков приближения с тефлоновым покрытием чувствительного сенсора, что обеспечивает высокую теплостойкость всего изделия и предотвращает сбои, вызываемые брызгами расплавленного металла.
		Интеллектуальный датчик Allen-Bradley 42AF RightSight M30​  — 02/19/19 Высокоэффективный датчик обнаруживает объекты на большом расстоянии и работает в широком диапазоне условий в пищевой, упаковочной отраслях и на конвейерах.
		Новые оптические датчики Pepperl+Fuchs R200 и R201 с увеличенным радиусом действия  — 01/22/19 Инновационные фотоэлектрические датчики R200 и R201 от Pepperl+Fuchs позволяют выполнять задачи при увеличении рабочего расстояния. Аналогично компактным моделям R100, R101 и R103 оба новых прибора обладают всеми фотоэлектрическими функциональными возможностями в увеличенном корпусе, который подходит для особых условий установки.
		Новый пьезодатчик WIKA MPR-1 с цифровым сигналом I²C  — 01/22/19 Интегральное измерение давления в самых маленьких помещениях: WIKA расширила свой ассортимент для OEM-предприятий с помощью очень компактного модуля пьезодатчика MPR-1 со стандартизованным выходным сигналом.
		Бесконтактный датчик безопасности PSRswitch от Phoenix Contact  — 12/10/18 Phoenix Contact представляет новый интеллектуальный бесконтактный датчик безопасности PSRswitch, который является эффективным решением для контроля положения дверей, ограждения оборудования и производственных линий.
		Новое ПО EVIDAS от HBM c поддержкой облачных технологий  — 11/12/18 Компания HBM представляет EVIDAS – новое программное обеспечение для обработки и анализа результатов измерений следующего поколения. ПО EVIDAS основано на перспективной технологической платформе с использованием передовых интерфейсов и возможностью загрузки результатов измерений в облачное хранилище данных HBM Cloud.
		Линейка инкрементальных датчиков углового перемещения серий E20S/E20HB от Autonics  — 10/09/18 Компания Autonics представляет новые инкрементальные датчики углового перемещения с выступающим/полым несквозным валом.
		Autonics PRFDW — датчики приближения с повышенным расстоянием срабатывания  — 10/02/18 Autonics PRFDW — это новая серия датчиков приближения с кабельным разъемом в цельнометаллическом корпусом цилиндрической формы, обладают чувствительной головкой из нержавеющей стали 303 и отличаются увеличенным расстоянием срабатывания.
		Датчики фотоэлектрические диффузного типа Autonics BA  — 09/20/18 Компания Autonics представляет датчики фотоэлектрические диффузного типа с увеличенным расстоянием срабатывания.
		Датчики приближения Autonics PRF с кабелем  — 05/23/18 Компания Autonics, ведущий в Корее производитель и экспортер датчиков и контроллеров, представляет индуктивные датчики приближения в цельнометаллическом цилиндрическом корпусе (с кабелем).
		Линейку датчиков движения EKF пополнили новые модели  — 04/13/18 Линейку электроустановочных изделий пополнили еще более компактные и функциональные модели датчиков движения для экономного использования электроэнергии.
		Индуктивные датчики приближения Autonics PRF, PRFA, PRFW и PRFAW  — 04/04/18 Компания Autonics представляет целую линейку индуктивных датчиков приближения в цельнометаллическом цилиндрическом корпусе, которая состоит из серий PRF, PRFA, PRFW и PRFAW.
		Индуктивные системы позиционирования PMI F90 и PMI F112 от Pepperl+Fuchs  — 02/14/18 Являясь лидером в области технологии производства датчиков, компания Pepperl+Fuchs непрерывно совершенствует свою продукцию, чтобы обеспечить новые варианты её использования для наших клиентов. Одна из недавних новинок — индуктивные системы позиционирования PMI F90 и PMI F112.
		Цилиндрические фотоэлектрические датчики Autonics BR ø18 мм  — 01/22/18 Компания Autonics, ведущий корейский разработчик, производитель и поставщик датчиков и контроллеров, представляет цилиндрические фотоэлектрические датчики ø18 мм серии BR.
		Новые датчики приближения Turck в корпусе М8  — 01/17/18 Новые индуктивные датчики с ферритовым сердечником от TURCK в цилиндрических корпусах M8 предлагают множество вариантов по длине корпуса и дистанции переключения.
		Датчики движения Schneider Electric Что такое датчик движения? Сегодня ответ на этот вопрос знает каждый ребенок. Современные датчики движения хорошо известны в быту и решают широкий спектр задач.
		Новая индуктивная система позиционирования — PMI F90 от Pepperl+Fuchs  — 11/14/17 Новая индуктивная система позиционирования PMI F90 от Pepperl+Fuchs способна точно определять абсолютное положение одного исполнительного механизма и расстояние между двумя механизмами. Благодаря интерфейсу IO-Link система обладает мощными коммуникационными возможностями и поддерживает приложения Industry 4.0.
		2-проводные индуктивные датчики постоянного тока с увеличенным расстоянием срабатывания Autonics PRDT/PRDWT  — 10/26/17 Компания Autonics выпустила новую линейку индуктивных датчиков постоянного тока с неполярным подключением и увеличенным расстоянием срабатывания в цилиндрическом корпусе (серия PRDT/PRDWT). Конструкция этих датчиков позволяет упростить монтажные работы и исключить ошибки при подключении.
		Autonics BJ — эффективные миниатюрные фотоэлектрические датчики с функцией подавления заднего фона  — 10/05/17 Компания Autonics представляет новую линейку приборов серии BJ – эффективные миниатюрные фотоэлектрические датчики с функцией подавления заднего фона.
		Индуктивные бесконтактные датчики класса E1 от Pepperl+Fuchs  — 06/20/17 Компания Pepperl+Fuchs предлагает широкий ассортимент датчиков, шлейфов PUR и соединителей для мобильного оборудования. Сюда также относятся специальные индуктивные датчики в цилиндрическом корпусе с одобрением типа E1
		Миниатюрные фотоэлектрические датчики Autonics BS5  — 05/19/17 Компания Autonics представляет приборы серии BS5 — хорошо зарекомендовавшие себя миниатюрные фотоэлектрические датчики.
		Индуктивные датчики приближения SICK IMB  — 03/07/17 Индуктивный датчик приближения IMB отличается надежностью применения в тяжелых условиях окружающей среды: при применении вне помещений или в контакте со смазочно-охлаждающими жидкостями.
		Получены гигиенические сертификаты на датчики ОВЕН ДТС и ОВЕН ДТП  — 03/07/17 Получены Заключения государственной санитарно-эпидемиологической экспертизы для датчиков ОВЕН ДТС и ОВЕН ДТП.
		Бесконтактный активный датчик от steute для применения в жестких условиях эксплуатации  — 02/24/17 Многие пользователи отдают предпочтение бесконтактным датчикам, особенно при использовании в условиях низких температур. В отличие от электромеханических коммутационных устройств, таких как позиционные переключатели, бесконтактные датчики не выходят из строя из-за замерзания влаги.
		Маслостойкие индуктивные датчики Omron  — 08/10/16 Отрасль механической обработки имеет большие потребности в индуктивных датчиках. В токарных, сверлильных станках, прессах и других периферийных механизмах всегда необходимо контролировать крайние и промежуточные положения подвижных элементов станка.
		Новые датчики движения/присутствия JUNG  — 05/31/16 Компания JUNG представляет компактные датчики, объединяющие в одном компактном корпусе сразу две функции: распознавание движения и присутствия для автоматического включения света в зависимости от яркости и движения.
		Pepperl+Fuchs Sensorik 4.0: облачные сервисы для датчиков. Промышленные датчики в интернете вещей  — 05/30/16 Датчики являются ценными источниками информации и могут использоваться не только в составе промышленных машин и установок, но и в других системах для оптимизации процессов и сохранения ресурсов.
		Компактные фотоэлектрические датчики Pepperl+Fuchs R103  — 05/17/16 Серия R103 сочетает в себе все преимущества архитектуры, ориентированной на будущее: датчики используют все традиционные фотоэлектрические принципы, выпускаются в идентичных корпусах и поддерживают новую технологию DuraBeam.
		Оптические датчики PS-R / PS-F и индуктивные датчики M12 / M18 от Delta Electronics  — 02/16/16 Компания Delta Electronics представила новую продукцию: оптические датчики PS-R / PS-F и индуктивные датчики M12 / M18
		Cамый маленький в мире ультразвуковой датчик из твердой нержавеющей стали Pepperl+Fuchs UMB800  — 11/20/15 UMB800 от компании Pepperl+Fuchs – это самый маленький в мире ультразвуковой датчик из твердой нержавеющей стали. Он полностью выполнен из материалов, отвечающих требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США.
		Ультракомпактные фотоэлектрические датчики Autonics BTS  — 09/04/15 Ультракомпактные, ультратонкие фотоэлектрические датчики серии BTS идеально подходят для установки в ограниченных пространствах.
		Оптоволоконные датчики Autonics BF3R  — 07/31/15 Отличительными особенностями датчиков серии BF3RX являются высокие точность настройки чувствительности с помощью сдвоенного регулятора (грубая и точная регулировка чувствительности) и быстродействие (1 мс), которое обеспечивает быстрое и точное обнаружение.
		Фотоэлектрические датчики Autonics серии BTS  — 02/13/15 Благодаря ультракомпактным размерам – ширине всего 7,2 мм – такие датчики являются отличным выбором для установки в ограниченных пространствах.
		Фотоэлектрические датчики с приемом отраженного луча Autonics BR  — 01/22/15 Фотоэлектрические датчики серии BR обладают превосходными характеристиками по расстоянию срабатывания (20 м) и помехозащищенности с цифровой обработкой сигнала.
		Сверхмалые фотореле в корпусе VSON4 от Toshiba  — 12/22/14 Фотореле TLP3475 и TLP3440 спроектированы для работы с высокочастотными сигналами, а TLP3417 и TLP3420 — с высоковольтными, необходимыми в таких измерительных устройствах, как тестеры полупроводниковых приборов.
		Новый высокоскоростной фотоэлектрический датчик BMS AUTONICS  — 11/19/14 Датчики поддерживают различные способы обнаружения, включая подавление фона, диффузное отражение, отражение от зеркала, на пересечение луча, за счет чего могут использоваться в различных рабочих условиях.
		Autonics BR — цилиндрические фотоэлектрические датчики ø18 мм  — 10/23/14 Датчики серии BR имеют дальность срабатывания до 20 метров (модель на пересечение луча), могут применяться в ограниченном пространстве (модель с узконаправленным лучом) и выдерживают воздействие высоких температур (модель со стеклянной оптикой)
		Новые датчики Autonics PRCM  — 09/18/14 Новые датчики серии PRCM от компании Autonics комплектуются разъемом, что позволило значительно упростить их обслуживание и подключение по сравнению с предыдущими моделями.
		Датчики приближения Autonics PS/PSN  — 08/04/14 Компания Autonics представила новые датчики приближения серий PS/PSN, которые характеризуются превосходной помехоустойчивостью благодаря использованию новейшей интегральной схемы.
		Датчик для прозрачных объектов Omron E3S-DB  — 07/22/14 Компания Omron представила датчик для прозрачных объектов E3S-DB, специально разработанный для пищевой промышленности и индустрии напитков.
		Новое поколение датчиков серии Balluff BOS 6K, одобренных Ecolab  — 06/27/14 За счет малых размеров 31,5 х 19,5 х 10,8 мм датчики не только идеально подходят для размещения в ограниченном пространстве компактного оборудования – датчики этой серии соответствуют абсолютно всем пожеланиям потребителей.
		Новые фотоэлектрические датчики BPS от Autonics  — 06/02/14 Компания Autonics представила новый низкопрофильный фотоэлектрический датчик с увеличенным расстоянием срабатывания серии BPS.
		Вся линейка взрывозащищенных индуктивных датчиков от Steute  — 05/26/14 Бизнес-подразделение Extreme компании Steute продолжает расширять линейку прочных индуктивных датчиков в цилиндрическом корпусе из нержавеющей стали
		Фотоэлектрический датчик Omron M18 серии E3F1  — 05/07/14 Omron представила бюджетный фотоэлектрический датчик M18 серии E3F1. Линейка датчиков M18 относится к серии Lite и предназначена для бюджетных проектов
		Световая решетка BLA с высоким разрешением от Balluff  — 04/09/14 Компания Balluff разработала новую световую решетку высокого разрешения с шириной 50 мм и диапазоном чувствительности до 2 м для оптического обнаружения объектов.
		Емкостный датчик касания Dinel CTS-41  — 04/07/14 Компания Dinel представила новый продукт, предназначенный для решения задач светотехники. Новый емкостный сенсорный датчик CTS-41 предназначен для коммутации светодиодного освещения (12/24 В постоянного тока — 10 А) или для аналогичных силовых нагрузок
		Pepperl + Fuchs представила световые измерительные сетки LGM  — 03/31/14 Световые измерительные сетки LGM имеют ультра-низкий профиль, обеспечивающий установку в ограниченное монтажное пространство.
		Omron представила уникальную технологию для обнаружения ПЭТ-бутылок  — 02/04/14 Серия датчиков E3FA ProPlus предназначена для решения сложных задач в пищевой или упаковочной промышленности. Сюда относится обнаружение прозрачных объектов, например обнаружение ПЭТ-бутылок и стекла.
		Светодиодный датчик приближения SensoPart FT 10-RH  — 02/04/14 В дополнение к лазерным датчикам представлены также светодиодные датчики, включая датчики приближения с регулируемым уровнем подавления фона и со светодиодом голубого свечения для сильно светопоглощающих объектов.
		Миниатюрный фотоэлектрический датчик Autonics BY  — 01/16/14 Компания Autonics представила миниатюрный фотоэлектрический датчик Autonics BY с раздельным излучателем/приемником синхронизируемого типа.
		Датчик приближения Autonics PFI  — 12/08/13 Датчики приближения этой серии характеризуются превосходной помехоустойчивостью за счет использования новейшей интегральной схемы и возможностями установки в условиях узкого пространства.
		Ультразвуковые датчики US C81P и US C31P  — 10/15/13 Ультразвуковые датчики расстояния и приближения для химически агрессивных сред US C81P и US C31P – это компактные ультразвуковые датчики, предназначенные для работы в агрессивных средах.
		Фотоэлектрический датчик SICK W9L-3  — 09/23/13 SICK представила новый фотоэлектрический датчик W9L-3, который является лазерной версией известного датчика W9-3. По заявлению производителя, новое устройство обладает лучшей в классе производительностью.
		Датчик регистрации SICK RS25  — 08/25/13 Датчик SICK RS25 имеет чрезвычайно низкий джиттер, в сочетании с быстрой коммуникацией через Ethernet Powerlink, что приводит к очень высокой повторяемости.
		Новая серия фотоэлектрических датчиков Banner S18-2  — 08/09/13 Banner Engineering представляет новую серию фотоэлектрических датчиков S18-2 в стандартном цилиндрическом корпусе с резьбой М18 с улучшенными характеристиками и расширенными возможностями.
		Новые ультразвуковые датчики BUS от Balluff для различных сред  — 08/05/13 Компания Balluff представила новые ультразвуковые датчики серии BUS, предназначенные для измерения расстояния и определения положения гранулированных, жидких и порошкообразных материалов.
		Оптические датчики IFM O6  — 07/23/13 IFM представила серию новых оптических датчиков серии O6, отличающихся высокой производительностью. Они имеют функцию подавления заднего фона, которая нечувствительна к помехам.
		Первый в мире диффузный датчик Pepperl+Fuchs ML8-8-HGU с множественными световыми пятнами  — 07/16/13 Компания Pepperl+Fuchs выпустила первый в мире миниатюрный фотоэлектрический датчик для обнаружения и позиционирования печатных плат, работающий по принципу множественных световых пятен.
		Фотоэлектрический датчик IFM PMDLine M30 – c измерением времени пролета луча  — 07/16/13 IFM представила новый фотоэлектрический датчик присутствия PMDLine M30, отличающийся надежным подавлением заднего фона и обнаружением объектов независимо от их цвета.
		Сверхкомпактные фотоэлектрические датчики со встроенным усилителем серии BTF  — 07/16/13 Датчики серии BTF сочетают в себе высокую стабильность обнаружения объектов благодаря функции подавления заднего фона (BGS), превосходные рабочие характеристики, возможность применения в условиях ограниченного пространства.
		Новый радарный датчик RaDec-M от Pepperl+Fuchs  — 07/12/13 Новое радиолокационное устройство RaDec от компании Pepperl+Fuchs представляет собой датчик движения для автоматических дверей. Его главные преимущества – прочный корпус и низкая цена, он прост в установке и надежен в работе.
		Лазерный датчик от Pepperl+Fuchs OMD10M-R2000  — 07/09/13 Pepperl+Fuchs представила уникальный лазерный датчик OMD10M-R2000. Этот прибор отличается широкими возможностями и техническими решениями, и предназначен для измерения расстояния.
		Фотоэлектрические датчики IFM O5D с дисплеем  — 06/27/13 IFM представила фотоэлектрические датчики нового поколения, обеспечивающие надежное подавление заднего фона и обнаружение объектов независимо от цвета.
		Новые ультразвуковые датчики от компании Pepperl+Fuchs  — 06/05/13 Новые ультразвуковые датчики отличаются простотой параметризации и значительным диапазоном измерений, закрывающим расстояния от нескольких сантиметров до нескольких метров, что делает их пригодным для самого широкого круга применений в автоматизации производства.
		Фотоэлектрические барьеры серии BW от Autonics с повышенным расстоянием срабатывания  — 05/27/13 Группа компаний Autonics выпустила фотоэлектрические барьеры с повышенной степенью надежности, специально для создания АСУ ТП на опасных производствах.
		Фотоэлектрические датчики IFM серии OI для жестких условий эксплуатации  — 05/14/13 Датчики этой серии являются оптимальным выбором для применения в приложениях по транспортировке объектов.
		Малогабаритные высокоэффективные датчики для ограниченных пространств от компании Pepperl+Fuchs  — 05/08/13 Ультразвуковые приборы нового поколения серии F77 компактного исполнения предназначены для точного обнаружения «трудных» объектов, например отражающих или прозрачных объектов.
		Новое поколение датчиков от IFM  — 04/23/13 Производитель предложил широкую номенклатуру индуктивных и емкостных датчиков: полностью металлические датчики, пластиковые датчики или датчики с пластиковым защитным покрытием доступны для различных приложений в соответствии с последними дополнениями директив ATEX.
		Миниатюрный фотодатчик SICK W4SL-3  — 04/19/13 SICK выпустила новый миниатюрный фотодатчик W4SL-3, пригодный для решения самого широкого круга производственных задач, и отличающийся высокими оптической и электромагнетической стабильностью, а также механической прочностью.

• отзыв
• печать

Емкостные датчики приближения | SICK

Емкостные датчики приближения | БОЛЬНОЙ

• Дом
• Портфель продуктов
• Емкостные и магнитные датчики приближения
• Емкостные датчики приближения

• Дом
• Портфель продуктов
• Емкостные и магнитные датчики приближения
• Емкостные датчики приближения

Иногда просто нужно знать, что скрывается за поверхностью. Например, за стеной или крышкой, или что находится внутри контейнера для хранения или транспортировочного контейнера. Емкостные бесконтактные датчики идеально подходят для контроля уровня и подачи. От твердых материалов, таких как бумага или дерево, до гранул или жидкостей, они надежно определяют состояние продукта в процессе производства и окончательной проверки. Есть ли что-то за этой крышкой? Заполненный пакет действительно полный? Сколько краски еще осталось в баке? Для емкостных датчиков приближения на эти вопросы легко ответить. Емкостные датчики приближения от SICK всегда рядом с вами. Диапазоны чувствительности от 1 до 25 мм позволяют использовать их практически во всех ситуациях установки, что делает их чрезвычайно адаптируемыми для широкого спектра применений. Эти датчики также удивительно устойчивы к сбоям. Примеси, загрязнения, пыль и аэрозольные частицы в воздухе мало влияют на них, равно как и электромагнитные помехи. Неудивительно, что они устанавливаются в самых разных отраслях промышленности, таких как пищевая, автомобильная, а также в складских и конвейерных системах.

Фильтровать по:

Рабочее расстояние мин … макс

— 0 … 8 мм (4) 0 … 12 мм (1) 0 … 16 мм (1) 0 … 25 мм (1) 0,5…6мм (1) 0,5…8мм (1) 8…12 мм (3) 12…16 мм (1) 16…25 мм (3)

Прямоугольная форма (Ш x В x Г)

Электропроводка

2-проводной переменного тока (1)

3-жильный постоянный ток (1)

4-проводной постоянный ток (5)

Материал корпуса

Пластик (4)

ПТФЭ покрытие (1)

Выходная функция

5 результатов:

Результат 1 — 5 из 5

Вид: Посмотреть галерею Посмотреть список

Сортировать: Актуальность Название от А до Я Название Z-A Дата по возрастанию Дата по убыванию

CQ

• Прямоугольный корпус
• Обнаруживает порошки, грануляты, жидкости и твердые вещества
• Чрезвычайно высокая электромагнитная совместимость
• Электрическая версия: DC, 4 кабеля
• Напряжение питания: 10 В . .. 36 В DC
• Защита от короткого замыкания (импульсная)

Сравнивать Сравните сейчас

Выберите

CQF

• Компактный, прочный корпус, класс защиты: IP67, IP68, IP69K
• Выходной сигнал: 100 мА, тип выхода и функция могут быть выбраны: PNP/NPN, N/O/N/C
• Два светодиода для сигнализации источник питания и выходной сигнал
• Кабель и кабель со штекерным разъемом M8
• Поставляемый монтажный кронштейн
• Сертификация CULus
• Сертификация Ecolab

Сравнивать Сравните сейчас

Выберите

CM PTFE

• M18 — метрический корпус
• Обнаруживает порошки, грануляты, жидкости и твердые вещества
• Чрезвычайно высокая электромагнитная совместимость
• Электрическая версия: DC, 4 кабеля
• Напряжение питания: 10 В … 36 В DC 4 Короткое
• -защита цепи (импульсная)
• Материал корпуса из ПТФЭ
• Класс защиты IP 67

Сравнивать Сравните сейчас

Выберите

CM

• Цилиндрический корпус в моделях M12, M18 и M30
• Обнаружение порошков, гранулятов, жидкостей и твердых веществ
• Высокая электромагнитная совместимость
• Электрическая конфигурация: 2- и 4-проводная схема постоянного тока
• Напряжение питания: 10 В постоянного тока 36 В пост. тока
• Оптический индикатор настройки
• Диапазон срабатывания до 25 мм
• Степень защиты: IP 65, IP 68, IP 69K

Сравнивать Сравните сейчас

Выберите

CMB

• Цилиндрический корпус в моделях M18 и M30
• Диапазон измерения до 25 мм
• Степень защиты: IP67, IP68, IP69K
• Температура: от −30 °C до +85 °C

Индикатор визуальной регулировки 4 Доступные интеллектуальные датчики: расширенное распознавание, IO-Link, диагностика, интеллектуальные задачи

• Настройка точки переключения с помощью потенциометра, кабеля или IO-Link
• Сертификат Ecolab

Сравнивать Сравните сейчас

Выберите

Результат 1 — 5 из 5

Сортировать: Актуальность Название от А до Я Название Z-A Дата по возрастанию Дата по убыванию

Пожалуйста, подождите…

Ваш запрос обрабатывается, это может занять несколько секунд.

Загрузка…

Что такое емкостной датчик?

Емкостные бесконтактные датчики представляют собой бесконтактные устройства, которые могут обнаруживать присутствие или отсутствие практически любого объекта независимо от материала. Они используют электрическое свойство емкости и изменение емкости в зависимости от изменения электрического поля вокруг активной поверхности датчика.

Емкостные датчики часто используются в других датчиках, таких как:

• поток
• давление
• уровень жидкости
• интервал
• толщина
• обнаружение льда
• угол наклона вала или линейное положение
• диммерные выключатели
• клавишные переключатели
• x-y планшет
• акселерометры

Принцип действия

Емкостный датчик действует как простой конденсатор. Металлическая пластина на чувствительной поверхности датчика электрически соединена с цепью внутреннего генератора, а измеряемая цель действует как вторая пластина конденсатора. В отличие от индуктивного датчика, создающего электромагнитное поле, емкостный датчик создает электростатическое поле.

Внешняя емкость между мишенью и внутренней пластиной датчика образует часть емкости обратной связи в цепи генератора. По мере приближения к цели датчики сталкиваются с колебаниями, которые увеличиваются, пока не достигнут порогового уровня и не активируют выход.

Емкостные датчики имеют возможность регулировки чувствительности или порогового уровня генератора. Регулировку чувствительности можно выполнить с помощью потенциометра, встроенной кнопки обучения или дистанционно с помощью обучающего провода. Если датчик не имеет метода регулировки, датчик необходимо физически переместить для правильного обнаружения цели. Увеличение чувствительности приводит к увеличению рабочего расстояния до цели. Сильное увеличение чувствительности может привести к тому, что на датчик повлияют температура, влажность и грязь.

Есть две категории целей, которые емкостные сенсоры могут обнаруживать: первая из них является проводящей, а вторая — непроводящей. К проводящим мишеням относятся металл, вода, кровь, кислоты, щелочи и соленая вода. Эти мишени имеют большую емкость, а диэлектрическая прочность мишеней не имеет значения. В отличие от индуктивного датчика приближения, коэффициенты уменьшения для различных металлов не влияют на расстояние срабатывания датчика.

Категория непроводящих целей действует как изолятор для электрода датчика. Диэлектрическая проницаемость цели, также иногда называемая диэлектрической проницаемостью, представляет собой меру изоляционных свойств, используемую для определения коэффициента уменьшения расстояния срабатывания. Диэлектрическая проницаемость твердых и жидких тел больше, чем у вакуума (1,00000) или воздуха (1,00059).). Материалы с высокой диэлектрической проницаемостью будут иметь большее расстояние срабатывания. Поэтому материалы с высоким содержанием воды, например дерево, зерно, грязь и бумага, будут влиять на расстояние обнаружения.

При работе с непроводящими объектами расстояние обнаружения определяется тремя факторами.

• Размер активной поверхности сенсора – чем больше сенсорная поверхность, тем больше расстояние срабатывания
• Емкостные свойства материала целевого объекта, также называемые диэлектрической проницаемостью – чем выше константа, тем больше расстояние обнаружения
• Площадь поверхности целевого объекта для обнаружения – чем больше площадь поверхности, тем больше расстояние обнаружения

Прочие факторы, минимально влияющие на расстояние срабатывания

• Температура
• Скорость целевого объекта

Диапазон обнаружения

Максимальное опубликованное расстояние обнаружения емкостного датчика основано на стандартной цели, которая представляет собой заземленную квадратную металлическую пластину (Fe 360) толщиной 1 мм. Стандартная мишень должна иметь длину стороны, которая равна диаметру зарегистрированного круга поверхности обнаружения или трехкратному номинальному расстоянию обнаружения, если расстояние обнаружения больше диаметра. Обнаруженные объекты, которые не являются металлическими, будут иметь коэффициент уменьшения, основанный на диэлектрической проницаемости материала этого объекта. Этот коэффициент уменьшения необходимо измерить, чтобы определить фактическое расстояние срабатывания, однако есть несколько таблиц, в которых указан приблизительный коэффициент уменьшения.

Номинальное или номинальное расстояние срабатывания S _{n — это} теоретическое значение, которое не учитывает производственные допуски, рабочие температуры и напряжения питания. Обычно это расстояние срабатывания, указанное в каталогах различных производителей и маркетинговых материалах.

Эффективное расстояние срабатывания S _r — это расстояние срабатывания датчика, измеренное при определенных условиях, таких как монтаж заподлицо, номинальное рабочее напряжение U _e , температура T _a = 23°С +/- 5°С. Эффективный диапазон чувствительности емкостных датчиков можно регулировать с помощью потенциометра, кнопки обучения или провода дистанционного обучения.

Гистерезис

Гистерезис – это разница между точкой включения при приближении цели к чувствительной поверхности и точкой выключения при удалении цели от чувствительной поверхности. В датчики встроен гистерезис, чтобы предотвратить вибрацию выхода, если цель находилась в точке переключения.

Гистерезис указан в % от номинального расстояния срабатывания. Например, датчик с номинальным расстоянием срабатывания 20 мм может иметь максимальный гистерезис 15% или 3 мм. Гистерезис — это независимый параметр, который не является постоянным и будет варьироваться от датчика к датчику. Есть несколько факторов, которые могут влиять на гистерезис, в том числе:

• Температура датчика как окружающей среды, так и тепла, выделяемого датчиком, находящимся под напряжением
• Атмосферное давление
• Относительная влажность
• Механические воздействия на корпус датчика
• Электронные компоненты, используемые на печатной плате датчика
• Коррелирует с чувствительностью – более высокая чувствительность связана с более высоким номинальным расстоянием срабатывания и большим гистерезисом

Как определить чувствительность емкостного датчика

Емкостные датчики имеют потенциометр или какой-либо метод для установки чувствительности датчика для конкретного применения. В случае с потенциометром число оборотов не является точным индикатором настройки датчиков по нескольким важным причинам. Во-первых, большинство потенциометров не имеют жестких упоров, вместо этого у них есть муфты, так что потенциометр не повреждается при настройке на полное минимальное или максимальное значение. Во-вторых, у горшков нет последовательной линейности.

Для определения чувствительности емкостного датчика расстояние срабатывания измеряется микрометром от заземленной металлической пластины. Пластина заземляется на минус источника питания, а мишень перемещается в осевом направлении к лицевой стороне датчиков. Переместите цель из диапазона обнаружения, а затем переместите ее к поверхности датчика. Остановите продвижение цели, как только активируется выход. Это расстояние является расстоянием срабатывания датчика. Отодвинув цель и отметив, когда выход выключится, вы получите гистерезис датчика.

Чтобы узнать больше о технологии емкостных датчиков, посетите сайт www. balluff.com.

Нравится:

Нравится Загрузка…

Емкостные датчики с программируемым выходом

Емкостные датчики с программируемым выходом Операционная Принципы Технический паспорт Емкостный НО/НЗ Датчики переменного/постоянного тока и датчики переменного тока на выбор       Особенности: Селекторный переключатель выхода NO/NC AC/DC, блок питания переменного тока Обнаружение металлических и неметаллических объектов Регулируемое рабочее расстояние Металлический или пластиковый корпус с цилиндрической резьбой Защита от короткого замыкания до 50 В постоянного тока Светодиодная индикация логического состояния выхода Варианты кабелей и разъемов Доступен защитный кожух для установки в контейнеры CE Соответствует директиве по электромагнитной совместимости Соответствует RoHS ОПИСАНИЕ Емкостные датчики используются для обнаружения металлических и неметаллических объектов (жидкости, пластика, деревянных материалов и т. д.). Эти емкостные датчики имеют нормально разомкнутый или нормально замкнутый селекторный переключатель выхода и работают в широком диапазоне напряжений: 20–250 В переменного/постоянного тока или 20–250 В переменного тока. Это значительно снижает потребность в хранении нескольких датчиков на складе. Эти модели также не чувствительны к полярности, поэтому нет сложной проводки или необходимости перепутать проводку для изменения выхода. Их корпус состоит из цилиндрического резьбового металлического или пластикового корпуса диаметром 30 мм. Они пыле- и водонепроницаемы, а также устойчивы к ударам и вибрации. Все модели оснащены светодиодной индикацией состояния выхода и защитой от короткого замыкания до 50 В постоянного тока. Винт на датчике позволяет регулировать рабочее расстояние. Эта регулировка чувствительности полезна в таких приложениях, как обнаружение полных контейнеров и необнаружение пустых контейнеров. Доступен водонепроницаемый защитный кожух. Этот корпус изготовлен из нетоксичного материала (POM) и имеет стандартный резьбовой фитинг 1 1/2″ GAS для установки в контейнер. Этот корпус позволяет быстро снимать датчик для тестирования без потери материала и защищает датчик от истирания.Использование корпуса может помочь устранить изменение чувствительности датчика из-за отложений материала   ПРИНЦИП ДЕЙСТВИЯ Емкостные датчики приближения используют изменение паразитной способности, возникающей между датчиком и обнаруживаемым объектом. Когда объект находится на заданном расстоянии от чувствительной стороны датчика, электронная схема внутри датчика начинает колебаться. Рост или спад таких колебаний идентифицируется пороговой схемой, которая управляет усилителем для работы внешней нагрузки. Рабочее расстояние датчика зависит от формы и размера привода и строго связано с природой материала (таблица 1). Стол 1. Чувствительность при наличии различных материалов. Sn = рабочий расстояние. Металл ~ 1 х Sn Вода ~ 1 х серийный номер Пластик ~ 0,5 х Sn Стекло ~ 0,5 х Sn Дерево ~ 0,4 х Sn     Модель Выход Функция НО/НЗ выбор С5141 С5171 Размеры: мм 1 мм = 0,03937″ 1″ = 25,4 мм Эксплуатация Расстояние (Sn) 0–20 мм (регулируемый) 0–25 мм (регулируемый) Внешний Диаметр М30 х 1,5 Мощность Питание (перем. /пост. ток) 20-250 В переменного/постоянного тока Макс. Коммутационный ток 500 мА Мин. Коммутационный ток 10 мА Макс. Пиковый ток (20 мс) 1,5 А Остаток Текущий <= 2 мА Напряжение Падение (датчик вкл. ) < 6 В Защита от короткого замыкания Да до 50 В постоянного тока Эксплуатация Частота 10 Гц Повторяемость (%Sn) <= 10% Гистерезис (%Sn) <= 20% Чемодан Никелированный латунь Пластик Смыв Монтаж Да № Защита Степень ИП 65 Эксплуатация Температура -25 до +70°С Выход Соединение Соединитель включены Модель защитного кожуха — S5912 Проводка:   Селектор (НО/НЗ): Перед подачей питания на датчик запрограммируйте датчик с помощью селекторного переключателя на требуемую функцию NO (нормально открытый) или NC (нормально закрытый)       Модель Выход Функция Выбор НО/НЗ S5210 S5215 S5212 S5217 Размеры: мм 1 мм = 0,03937″ 1″ = 25,4 мм Эксплуатация Расстояние (Sn) 0-20 мм (регулируемый) 0–25 мм (регулируемый) 0-20 мм (регулируемый) 0–25 мм (регулируемый) Внешний Диаметр М30 х 1,5 Мощность Источник питания (переменный ток) 20-250 Вакуумный Макс. Коммутационный ток 500 мА Мин. Коммутационный ток 10 мА Макс. Пиковый ток (20 мс) 1,5 А Остаток Текущий <= 1 мА Напряжение Падение (датчик вкл.) <= 6 В Защита от короткого замыкания Да до 50 В постоянного тока Эксплуатация Частота 10 Гц Повторяемость (%Sn) < 10% Гистерезис (%Sn) Зависит от (Sn) <= 20% Чемодан Никелированный латунь Пластик Никелированный латунь Пластик Заподлицо Крепление Да № Да № Защита Степень ИП 65 Эксплуатация Температура -25 до +70°С Выход Соединение Кабель, Д=3м Соединитель С Модель защитного кожуха — сообщить — сообщить   Селектор (НО/НЗ): Перед подачей питания на датчик запрограммируйте датчик с помощью селекторного переключателя на требуемую функцию NO (нормально открытый) или NC (нормально закрытый) ВЕРСИЯ С КАБЕЛЕМ ПРОВОДКА: СОЕДИНИТЕЛЬ ВЕРСИЯ ПРОВОДКА: СОЕДИНИТЕЛЬНЫЕ СОЕДИНИТЕЛИ: ID#   Тип Описание 4 провода     S3496/2 С прямоугольный с 2-метровым кабелем S3496   С прямоугольный с 5-метровым кабелем S3499/2 С прямой с 2-метровым кабелем S3499 С прямой с 5-метровым кабелем 030502  С под прямым углом, клеммные винты с возможностью подключения на месте 030503 С прямой, клеммные винты с возможностью подключения на месте Принадлежности: Защитный кожух: S5912 для датчиков с блочными разъемами S5913 для версий с кабелем и C-разъемом		Индуктивные датчики приближения дальнего действия Индуктивные датчики с металлическим лицом для суровых условий окружающей среды Высокотемпературные индуктивные датчики Индуктивные датчики малого диаметра

Как работают емкостные датчики — объяснение

В этой статье мы поговорим о емкостных датчиках приближения. Мы объясним, что такое емкостный датчик приближения и как он работает.

Мы также поговорим о некоторых типах материалов, которые могут обнаруживать эти датчики, объясним основные части этих датчиков, поговорим о некоторых типах емкостных датчиков приближения и приведем несколько примеров того, как эти датчики работают. используется с автоматикой.

Что такое емкостный датчик?

Емкостный датчик — это электронное устройство, которое может обнаруживать твердые или жидкие объекты без физического контакта.

Для обнаружения этих целей емкостные датчики излучают электрическое поле с чувствительного конца датчика. Любая цель, которая может нарушить это электрическое поле, может быть обнаружена емкостным датчиком.

Типы материалов, которые могут обнаруживать емкостные датчики

Примерами твердых материалов, которые может обнаруживать емкостной датчик, являются все типы металлов, все виды пластика, дерева, бумаги, стекла и ткани.

Емкостные датчики также могут обнаруживать такие жидкости, как вода, масло и краска.

Некоторые емкостные датчики могут использоваться для обнаружения материала внутри неметаллического контейнера. Используемые для этого емкостные датчики имеют регулируемый диапазон чувствительности. Чуть позже мы объясним, как настроить эти типы емкостных датчиков на примере.

Основные части емкостного датчика

Емкостные датчики состоят из четырех основных частей: корпуса датчика, чувствительной поверхности, светового индикатора и кабеля или конца кабеля.

Регулировочный винт

Если датчик имеет регулируемый диапазон чувствительности, он также будет иметь регулировочный винт для регулировки диапазона чувствительности.

1) Корпус датчика

Внутри корпуса датчика находится схема, обеспечивающая его работу.

2) Чувствительная поверхность

Чувствительная поверхность — это часть датчика, которая используется для обнаружения целей.

3) Световой индикатор

Световой индикатор находится на другом конце датчика от чувствительной поверхности. Этот свет включается, когда цель находится в пределах диапазона обнаружения датчиков, и выключается, когда цель выходит за пределы диапазона обнаружения.

Диапазон обнаружения

Диапазон обнаружения емкостного датчика — это максимальное расстояние, на котором цель может быть обнаружена от чувствительной поверхности датчика.

Примером нахождения в пределах диапазона чувствительности сенсоров может быть ситуация, когда цель находится на расстоянии шести миллиметров от чувствительной поверхности, а диапазон чувствительности сенсоров составляет двенадцать миллиметров.

Диапазон чувствительности датчиков можно найти в техническом паспорте датчика или посмотреть его на веб-сайте производителя.

4) Соединение датчика

Эти датчики можно приобрести с уже подключенным кабелем или они могут иметь разъем, в который кабель вкручивается.

В этом кабеле вы найдете четыре провода. Цвета этих проводов коричневый, синий, черный и белый.

1) Коричневый провод подключается к плюсу на двадцать четыре вольта постоянного тока.

2) Синий провод подключается к минусу на двадцать четыре вольта постоянного тока.

3) Черный и белый провода являются выходными проводами датчика. Черный провод — это нормально разомкнутый выходной провод датчика. Датчик пошлет сигнал по черному проводу, когда обнаружит цель. Датчик перестает посылать этот сигнал, когда не обнаруживает цель.

4) Белый провод — это нормально замкнутый выходной провод датчика. Датчик пошлет сигнал на белый провод, если не обнаружит цель. Датчик перестает посылать этот сигнал, когда цель обнаружена.

Выходы емкостного датчика

Выходы емкостного датчика могут быть положительным сигналом (или PNP) или отрицательным сигналом (или NPN). В зависимости от того, как будут подключены выходы датчиков, будет определено, какой тип выходов датчиков необходим.

Регулируемый диапазон чувствительности

Если емкостный датчик имеет регулируемый диапазон чувствительности, он будет иметь регулировочный винт. Поворот винта по часовой стрелке увеличивает чувствительность датчика, а поворот винта против часовой стрелки уменьшает чувствительность датчика.

Монтаж емкостного датчика

Монтаж емкостного датчика может быть простым, в основном это зависит от того, как датчик будет использоваться и где он будет расположен.

Некоторые типы емкостных датчиков можно установить, просто привинтив их на место. Емкостные датчики других типов можно установить, просверлив и нарезав отверстие того же размера, что и датчик, и иногда лучшим решением является использование кронштейна для установки датчика.

Как настроить емкостный датчик

Теперь мы объясним, как настроить емкостный датчик для обнаружения воды в неметаллическом контейнере. В этом примере мы будем использовать пластиковый стакан для питья в качестве контейнера и емкостный датчик с регулируемым диапазоном чувствительности, который установлен на стойке для обнаружения воды.

Обратите внимание, когда мы ставим пустой стакан рядом с датчиком, загорается индикатор датчика. Это означает, что чувствительность датчика установлена ​​на высокий уровень и ее необходимо отрегулировать.

Для регулировки чувствительности датчика поворачивайте винт регулировки чувствительности против часовой стрелки до тех пор, пока не погаснет индикатор.

Теперь наполним стакан водой до датчика. Обратите внимание, загорается индикатор.

Если мы удалим часть воды до уровня ниже датчика, индикатор погаснет. Это означает, что емкостной датчик отрегулирован правильно.

Применение емкостных датчиков

Емкостные датчики можно использовать по-разному. Их можно использовать для обнаружения деталей на рабочих станциях, конвейерах и роботах.

Их также можно использовать для подсчета и проверки уровня жидкости.

Когда эти датчики используются для обнаружения деталей, датчик просто посылает сигнал на рабочую станцию, конвейер или робота, чтобы они знали, когда деталь находится там.

Емкостной датчик можно установить на конвейере для срабатывания счетчика, чтобы он мог подсчитывать, сколько деталей было построено.

Емкостные датчики также можно использовать для проверки высокого или низкого уровня жидкости в баке и для включения аварийной сигнализации для каждого из них.

Резюме

Итак, прочитав эту статью, вы узнали о емкостных датчиках. Что они обнаруживают большинство твердых или жидких целей без физического контакта, создавая электрическое поле.

Вы узнали о четырех основных частях емкостного датчика и о том, что они имеют множество различных вариантов для удовлетворения потребностей большинства приложений.

Пожалуйста, дайте нам знать, если у вас есть какие-либо вопросы о емкостных датчиках или о датчиках в целом, в комментариях ниже, и мы свяжемся с вами менее чем через 24 часа.

У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.

Емкостные датчики с тройной защитой от Carlo Gavazzi

О компании Carlo GavazziСвяжитесь с нами

Документация Выбор продукта

Запатентованные емкостные датчики Tripleshield™ компании Carlo Gavazzi стали стандартом, на который равняются все остальные производители. Все датчики Tripleshield™ протестированы на устойчивость к электростатическим разрядам до 40 кВ, переходным процессам в сети до 4 кВ и воздушному шуму (например, от сотовых телефонов) до 15 В/м. Кроме того, некоторые модели имеют встроенную систему компенсации пыли и влаги.

Емкостные датчики обнаруживают большинство материалов, как проводящих, так и непроводящих. Это делает их идеальными для определения уровня и присутствия во многих отраслях промышленности, таких как: производство пластмасс (сушилки, вакуумные системы, уровень воронки), сельское хозяйство (зерновые силосы, автоматические системы подачи, системы орошения), производство продуктов питания и напитков (обнаружение уровня в бутылках и упаковках, обнаружение поддонов) и деревообрабатывающая промышленность (определение уровня опилок и щепы, производство поддонов).

Наши датчики имеют регулируемую чувствительность, что делает их идеальными для измерения уровня.

Емкостные датчики Carlo Gavazzi также доступны с интерфейсом связи IO-Link. Это открывает множество функций, таких как простое общение и настройка расширенных параметров. Данные, доступные через IO-Link, полезны для непрерывного мониторинга условий измерения, что позволяет сократить время простоя и повысить качество продукции.

Наши емкостные датчики доступны диаметром 12 мм, 18 мм и 30 мм с выходами переменного и постоянного тока. Мы предлагаем как пластиковые, так и металлические корпуса со встроенным кабелем или разъемом. Мы также предлагаем датчики со степенью защиты IP69.Рейтинг K и одобрение ECOLAB.

Ассортимент продукции

Аксессуары

Аксессуары для емкостных датчиков

• Кронштейны
• Конфигуратор IO-Link
• Кабели переменного тока M12
• Кабели постоянного тока M12
• Кабели постоянного тока M12 — IP69K
• Тестер датчиков

Серия СА12

Датчики в цилиндрическом корпусе 12 мм

• Пластиковый корпус, транзисторный выход

Серия CA18

Датчики в цилиндрическом корпусе 18 мм

• Тип переменного тока с выходом SCR
• Тип постоянного тока с IO-Link
• Тип постоянного тока с IO-Link (корпус из нержавеющей стали)
• Тип постоянного тока с IO-Link (тефлоновый корпус)
• Тип DC с Polyprop. корпус
• Тип DC с корпусом из ПВХ
• Тип постоянного тока с тефлоновым корпусом
• Тип постоянного тока с транзисторным выходом Режим обучения
• Тип постоянного тока с транзисторным выходом.

Серия CA30/EC30

Емкостные датчики в цилиндрическом корпусе диаметром 30 мм.

• Высокотемпературная версия
• Металлический корпус, выход SCR
• Металлический корпус, транзисторный выход
• Пластиковый корпус с IO-Link
• Пластиковый корпус, комп. влажности.
• Пластиковый корпус, релейный выход
• Пластиковый корпус, выход SCR
• Пластиковый корпус, транзисторный выход
• Пластиковый корпус, транзисторный выход: ECOLAB
• Пластиковый корпус, режим обучения транзисторного выхода
• Корпус из нержавеющей стали с IO-Link
• Тефлоновый корпус с IO-Link

Серия КБ

Датчики с гладким цилиндрическим корпусом

• 18 мм с выходом SCR.
• 18 мм с транзисторным выходом
• 32 мм с релейным выходом
• 32 мм с выходом SCR

Серия EC55/CDxx

Емкостные датчики в плоском корпусе.

• Корпус плоской упаковки CD34
• Корпус плоской упаковки CD46
• Корпус плоской упаковки EC55

Мастера IO-LINK

Мастера IO-LINK

• 8 портов (DIN) для EtherNet/IP, ModbusTCP
• 8 портов (крепление DIN) для Profinet IO, ModbusTCP
• 8 портов M12 IO-Link для EtherNet/IP, ModbusTCP
• 8 портов M12 IO-Link для Profinet IO, ModbusTCP

Серия ВК

Емкостные датчики с гладким цилиндрическим корпусом диаметром 32 мм.

• Датчик с релейным выходом

О Карло Гавацци| Свяжитесь с нами| Сообщить о проблемах

© 2022 Карло Гавацци

Руководство по выбору емкостных датчиков приближения: типы, характеристики, области применения

Показать всех производителей емкостных датчиков приближения

Емкостные датчики приближения используют лицевую сторону или поверхность датчика в качестве одной пластины конденсатора, а поверхность проводящего или диэлектрического целевого объекта — в качестве другой. Емкость изменяется обратно пропорционально расстоянию между пластинами конденсатора в этом устройстве, и можно установить определенное значение, чтобы активировать обнаружение цели.

Работа датчика

Емкостные датчики приближения измеряют близость проводящих и непроводящих объектов с высоким разрешением. Аналогично функции индуктивного датчика приближения, когда создается магнитное поле, емкостный датчик приближения создает электростатическое поле на лицевой стороне датчика. Лицевая сторона датчика окружена защитным экраном с равным потенциалом, так что электрическое поле будет сфокусировано на цели. Емкость изменяется обратно пропорционально расстоянию зазора и прямо пропорционально диэлектрической среде, а также площади поверхности мишени. Размер мишени и диэлектрическая среда являются важными критериями проектирования, которые необходимо учитывать.

Изображение предоставлено: Lion Precision



Диэлектрическая проницаемость окружающего воздуха относительно постоянна и не влияет на датчик.

Диэлектрическая постоянная изменяется при попадании воды (влажности) или твердых предметов (пыль, грязь или другие материалы).

Применение

Емкостные бесконтактные датчики можно настроить для обнаружения широкого спектра порошкообразных, жидких или твердых материалов. Также возможно обнаружить присутствие или отсутствие материалов внутри барьера или упаковки, когда диэлектрическая проницаемость материала больше, чем у барьера или упаковки. Емкостные датчики также можно использовать в качестве концевых выключателей, для определения уровня, обнаружения объектов и для целей подсчета.



Эксперименты с емкостным аналоговым датчиком приближения

Видео: Grahmaustin / CC BY 3.0

Критерии выбора

При поиске емкостных датчиков приближения наиболее важными параметрами являются чувствительность и чувствительность. Другие соображения включают производительность переключателя, тип корпуса, электрические соединения и различные функции.

Характеристики чувствительности

• Номинальное рабочее расстояние — критическое расстояние, при котором происходит переключение. Важно выбрать датчик, который будет работать в требуемом диапазоне чувствительности. Это может быть продиктовано технологическими требованиями и вариантом монтажа.
• Повторяемость — это расстояние, в пределах которого датчик многократно переключается. Это мера точности. В зависимости от области применения точность может быть важным конструктивным критерием при выборе датчика.

Чувствительность «В/мм»

Рабочее расстояние и воспроизводимость коммутируемого выхода зависят от чувствительности устройства. Емкость преобразуется в аналоговое напряжение, а чувствительность определяется перепадом напряжения на миллиметр пути цели. Коммутируемый выход настраивается на изменение состояния при заданном напряжении, определяющем критическое расстояние.

Характеристики электрического переключателя

В зависимости от доступных вариантов питания требования к питанию могут быть ключевыми характеристиками при выборе датчика.

Конфигурации нагрузки являются важными параметрами, которые необходимо учитывать. Емкостные датчики приближения могут переключать нагрузку переменного или постоянного тока. Конфигурации нагрузки постоянного тока могут быть NPN или PNP.

• NPN — транзисторный выход, переключающий общее или отрицательное напряжение на нагрузку; нагрузка, подключенная между выходом датчика и источником положительного напряжения.

• PNP — транзисторный выход, переключающий положительное напряжение на нагрузку; нагрузка, подключенная между выходом датчика и общим или отрицательным источником питания.

Конфигурации проводов: 2-проводная, 3-проводная NPN, 3-проводная PNP, 4-проводная NPN и 4-проводная PNP.

2-проводная схема постоянного тока обычно включает в себя диодный мост, включенный последовательно с датчиком, что позволяет выполнять функции NPN или PNP в цепи постоянного тока.

Допустимые значения тока утечки должны быть оценены в этом типе цепи.

Типы переключателей могут быть нормально разомкнутыми (НО) или нормально замкнутыми (НЗ).



Изображение предоставлено: Fargo Controls, Inc.

Если используется переключатель типа NAMUR или специальный переключатель для переключения резистивной нагрузки, для него потребуется внешний усилитель.

Тип корпуса

Емкостные бесконтактные датчики обычно размещаются либо в цилиндрическом, либо в прямоугольном корпусе.

• Ствол Корпус имеет цилиндрическую форму. Цилиндр датчика обычно имеет резьбу, так что с помощью двух контргаек датчик можно легко отрегулировать ближе или дальше от цели по мере необходимости.
• A прямоугольный или блочный корпус представляет собой цельный датчик прямоугольной или блочной формы.

Электрические соединения

Электрические соединения для емкостных бесконтактных датчиков могут представлять собой фиксированный кабель, разъем(ы) и клеммы.

• Фиксированный кабель является неотъемлемой частью датчика и часто включает в себя «голые» зачищенные провода.
