Биологический микроскоп − это оптический прибор, с помощью которого можно получить увеличенное обратное изображение изучаемого объекта и рассмотреть мелкие детали его строения, размеры которых лежат далеко за пределами разрешающей способности глаза. Устройство и эксплуатация оптического микроскопа довольно просты. Однако неумелое или невнимательное пользование этим прибором влечет за собой его порчу. Поэтому необходимо хорошо усвоить, из каких частей состоит микроскоп и их назначение. Следует строго соблюдать правила работы с микроскопом.

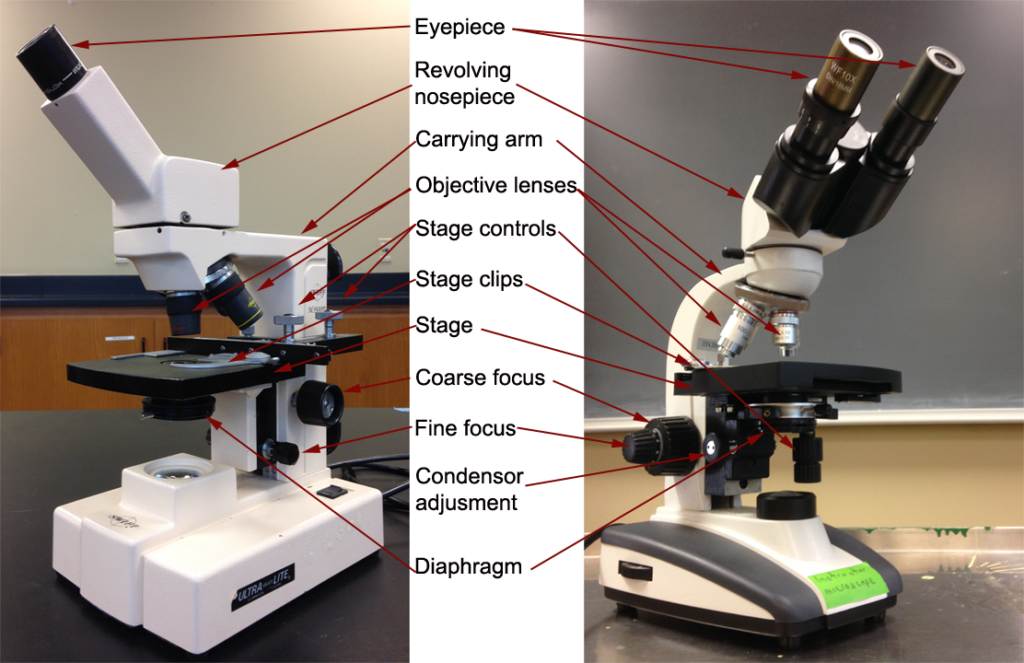

Возьмите микроскоп, найдите все перечисленные ниже части и запомните их название, назначение и устройство.
В микроскопе выделяют две системы: оптическую и механическую. К оптической системе относят объективы, окуляры и осветительное устройство.
Объектив − одна их важнейших частей микроскопа, поскольку он определяет полезное увеличение объекта.
Объектив состоит из металлического цилиндра с вмонтированными в него линзами, число которых может быть различным. В верхней части объектива имеется винтовая нарезка, с помощью которой его ввинчивают в гнездо револьвера. Увеличение объектива обозначено на нем цифрами. В учебных целях используются обычно объективы ×8 и ×40. Следует всегда помнить о необходимости бережного отношения с объективами. Особой аккуратности требует работа с объективами большого увеличения, поскольку у них рабочее расстояние, т. е. расстояние от покровного стекла до фронтальной линзы, измеряется десятыми долями миллиметра.
Качество изображения, особенно при объективах большого увеличения, зависит также от толщины предметного и покровного стекол.
Окуляр состоит из 2 – 3 линз, вмонтированных в металлический цилиндр. Увеличение окуляров обозначено на них цифрами: ×7, ×10, ×15. Для определения общего увеличения микроскопа следует умножить увеличение объектива на увеличение окуляра.
Осветительное устройство состоит из зеркала и конденсора с ирисовой диафрагмой, расположенных под предметным столиком. Оно предназначено для освещения объекта пучком света. Зеркало служит для направления света через конденсор и отверстие предметного столика. Оно имеет две поверхности: плоскую и вогнутую. При работе с рассеянным светом обычно используют вогнутое зеркало. Конденсор состоит из 2 – 3 линз, вставленных в металлическую оправу. При подъеме или опускании его с помощью специального винта соответственно конденсируется или рассеивается свет, падающий от зеркала на объект. Ирисовая диафрагма расположена между зеркалом и конденсором. Она служит для изменения диаметра светового потока, направляемого зеркалом через конденсор на объект в соответствии с диаметром фронтальной линзы объектива, и состоит из тонких металлических пластинок. С помощью рычажка их можно то соединить, полностью закрывая нижнюю линзу конденсора, то развести, увеличивая поток света. Кольцо с матовым стеклом или светофильтром уменьшает освещенность объекта. Оно расположено под диафрагмой и передвигается в горизонтальной плоскости.
Механическая система микроскопа состоит из подставки, коробки с микрометренным механизмом и микрометренным винтом, тубусодержателя, винта грубой наводки, кронштейна конденсора, револьвера, предметного столика.
Микрометренный винт (или микровинт) служит для незначительного перемещения тубусодержателя, а, следовательно, и объектива на расстояния, измеряемые микрометрами. Полный оборот микрометренного винта передвигает тубусодержатель на 100 мкм, а поворот на одно деление опускает или поднимает тубусодержатель на 2 мкм. Во избежание порчи микрометренного механизма микровинт разрешается вращать в одну сторону не более чем на пол-оборота.
Тубус − цилиндр, в который сверху вставляют окуляры. Тубус подвижно соединен с головкой тубусодержателя, его фиксируют стопорным винтом в определенном положении; ослабив стопорный винт, тубус можно повернуть или снять.
Револьвер предназначен для смены объективов, которые ввинчены в его гнезда. Центрированное положение объектива обеспечивает защелка, расположенная внутри револьвера.
Винт грубой наводки (или макровинт) используют для значительного перемещения тубусодержателя, а, следовательно, и объектива с целью фокусировки объекта при малом увеличении.
Предметный столик предназначен для расположения на нем препарата. В середине столика имеется круглое отверстие, в которое входит фронтальная линза конденсора. У МБР-1 предметный столик круглый, на нем лежит подвижный диск. По сторонам столика расположены два винта, с помощью которых производят центрирование диска вращением его вокруг оси и передвижением по двум взаимно перпендикулярным направлениям. Если столик отцентрирован, диск закрепляется стопорным винтом.
Правила работы. При работе с микроскопом соблюдаются следующие правила и последовательность операций.
Ставят микроскоп у края стола так, чтобы окуляр находился против левого глаза, и в течение работы его не передвигают. Тетрадь и все предметы, необходимые для работы, располагают слева от микроскопа.
Открывают полностью диафрагму, поднимают конденсор в крайнее верхнее положение, чтобы его фронтальная линза была расположена вровень с предметным столиком. Если столик не отцентрирован, его передвигают с помощью винтов так, чтобы линза конденсора находилась в центре отверстия столика. (У микроскопов с квадратным неподвижным столиком эта операция не проводится − у них столик отцентрирован фабрично и постоянно находится в центральном положении).
Ставят объектив ×8 в рабочее положение − на расстояние примерно 1 см от предметного столика. Работу с микроскопом
всегданачинают с малого увеличения.
Глядя левым глазом в окуляр и пользуясь вогнутым зеркалом, направляют свет от окна (но не прямой солнечный) или электрической лампы в объектив и максимально и равномерно освещают поле зрения. Правый глаз оставляют открытым, так как при закрытом правом глазе вся нагрузка приходится на левый глаз, и это может быстро вызвать переутомление глазных мышц.
Кладут препарат на предметный столик (изучаемый объект должен находиться под объективом) и, глядя сбоку, опускают объектив при помощи макровинта так, чтобы между фронтальной линзой объектива и препаратом было расстояние 4 – 5 мм.
Глядя левым глазом в окуляр и вращая макровинт на себя (!) плавно поднимают объектив до положения, при котором хорошо видно изображение объекта. Передвигая препарат рукой, находят нужное место объекта, располагают его в центре поля зрения. Нельзя смотреть в окуляр и опускать объектив, вращая макровинт от себя, так как при этом фронтальная линза может раздавить препарат и на ней появятся царапины.
Добиваются большей четкости изображения, приведя в соответствие диаметры пучка света, попадающего в объектив, и фронтальной линзы объектива. Для этого вынимают окуляр и, глядя в тубус, медленно закрывают отверстие диафрагмы до тех пор, пока ее края появятся на границе выходного зрачка объектива. При слишком сильном освещении увеличивают контрастность изображения опусканием конденсора.
Для изучения какого-либо участка объекта при большом увеличении ставят этот участок в центре поля зрения, передвигая препарат рукой. После этого, не поднимая тубуса (!), поворачивают револьвер так, чтобы объектив ×40 занял рабочее положение. Смотрят в окуляр, изображение будет нечетким. С помощью микровинта добиваются хорошей видимости изображения объекта. Следует помнить, что микровинт можно вращать в одну сторону не более чем на пол-оборота. На коробке микрометренного механизма имеются две риски, а на микровинте − точка, которая должна все время находится между рисками. Если она выходит за их пределы, ее необходимо возвратить в нормальное положение. При несоблюдении этого правила микровинт может перестать действовать. Тогда его возвращают в нормальное положение, вращая в противоположную сторону.
Если же при установке объектива ×40 изображение отсутствует, добиваются его осторожным вращением макровинта на себя. И лишь после этого производят фокусировку объекта с помощью микровинта.
После окончания работы с большим увеличением поворачивают револьвер, устанавливая малое увеличение, и снимают препарат. Нельзя (!) вынимать препарат из-под объектива ×40, так как рабочее расстояние его равно 0,6 мм и легко можно испортить фронтальную линзу.
После окончания работы с микроскопом его приводят в транспортное положение. Для этого поворачивают револьвер, устанавливая его на пустое гнездо, и опускают тубус вниз до упора.
Школьный микроскоп 180x с неразъемным объективом — SCOPICA
ШКОЛЬНЫЙ МИКРОСКОП 180X
Школьный микроскоп с увеличением 180x является учебным пособием для неполных средних и средних школ и служит для рассматривания различных весьма мелких предметов и их деталей, невидимых невооруженным глазом. Другими словами, микроскоп дает сильно увеличенные изображения таких объектов, восприятие которых простым глазом невозможно из-за их малой величины.
В школах микроскоп является пособием при изучении естественных наук.
ПРИНЦИП УСТРОЙСТВА МИКРОСКОПА
В основу устройства микроскопа, как оптического прибора, положено такое взаимное расположение линз, при котором увеличенное одной линзой (объективом) изображение предмета еще раз увеличивается при помощи другой линзы (окуляра).
Предмет, помещенный вблизи главного фокуса объектива, образует за объективом действительное, обратное и увеличенное изображение.
Это изображение, рассматриваемое в окуляр, как в лупу, наблюдатель видит еще более увеличенным, мнимым и прямым; в конечном счете микроскоп в целом дает изображение обратное по отношению к предмету.
Зная в отдельности увеличение объектива и увеличение окуляра, нетрудно определить общее увеличение микроскопа, являющееся произведением увеличений окуляра и объектива.
Из элементарной оптики известно, что все линзы обладают по самой своей сущности рядом недостатков. Недостатки объектива сказываются на окончательном изображении сильнее, чем недостатки окуляра. Поэтому объектнв всегда составляется из двух и большего числа линз, подобранных так, чтобы устранить недостатки изображения. Окуляр, в свою очередь, также составляется из двух линз, т.к. при одной простой линзе пришлось бы делать трубку микроскопа большого диаметра. Из схемы оптики, изображенной на рис. 1, наглядно видно расположение и действие линз школьного микроскопа 180x.
ОПИСАНИЕ МИКРОСКОПА
Основными частями школьного микроскопа 180x, изображенного на рис. 2, являются штатив с основанием и тубус, укрепленный с помощью колодки в верхней части штатива.
Рис. 2. Школьный микроскоп 180x
К приливу средней части штатива прикреплен предметный столик, под которым в нижней части штатива помещено осветительное зеркало. Основание микроскопа представляет собой чугунную отливку, имеющую снизу три опорных выступа для установки прибора на столе. Форма и вес основания придают прибору необходимую устойчивость.
Тубус микроскопа представляет собой трубку, в которую снизу ввинчен объектив в оправе, а сверху — вставлен окуляр. Объектив представляет собой маленькую, склеенную из двух стекол, линзу, свободную от искажений изображения. Линза завальцована в оправу, на которой награвирована цифра 9, характеризующая увеличение объектива.
Окуляр состоит из двух простых линз, зажатых в карболитоной оправе при помощи зажимного кольца. Оправа с линзами и диафрагма, ограничивающая поле зрения, вставлены в одну общую короткую трубочку окуляра. На оправе имеется цифра 20, характеризующая увеличение окуляра. Таким образом, общее увеличение микроскопа — 180x.
Посадочное место окуляра и резьба объектива стандартные, благодаря чему в школьном микроскопе могут быть применены другие объективы и окуляры. Покупатель может приобрести одновременно с микроскопом (за дополнительную плату) окуляры 4-х и 15-кратного увеличения. При пользовании этими окулярами общее увеличение микроскопа будет соответственно 36x и 135x.
К трубке тубуса тремя винтами прикреплена направляющая планка, а к последней — рейка. Направляющая входит в соответствующий паз колодки. Перемещение тубуса вдоль оси производится при помощи вращения двух пластмассовых маховичков, сидящих на одной оси с шестеренкой, которая, будучи укреплена в колодке, входит в зацепление с рейкой тубуса.
Под столиком имеется револьверная диафрагма с отверстиями диаметром 12, 8, 4, 1½ мм и пятью углублениями для фиксатора, определяющего пять рабочих положений диафрагмы. При одном из них свет от зеркала не проходит, а при остальных четырех количество проходящего света пропорционально диаметрам отверстий диафрагмы.
Сверху на столике укреплены две съемные лапки для закрепления препарата.
Осветительное зеркало можно установить под любым углом наклона к оптической оси прибора.
РАБОТА С МИКРОСКОПОМ
Установка микроскопа для наблюдений
Независимо от источника света (окно, лампа) и его расположения микроскоп ставят прямо против себя, почти у края стола, столиком от себя. Если объектив и окуляр на месте и не покрыты пылью, то, глядя сбоку, опускают тубус так, чтобы объектив занял приблизительно свое рабочее положение, т. е. оказался от плоскости столика на расстоянии, равном толщине препарата плюс расстояние от объектива до препарата. Для объектива 9x расстояние до объекта равно при мерно 15 мм.
Наблюдая в окуляр, вращают зеркало до тех пор пока все поле зрения не окажется одинаково равномерно освещенным. Если в качестве источника света взята лампа, то может вырисовываться светящаяся поверхность (волосок, язычек пламени и т.п.). От этого нужно избавиться, чтобы поле зрения было не так ярко освещено; для ровного освещения объекта достаточно загородить лампу экраном из папиросной бумаги.
Добившись хорошего освещения, часто замечают, что поле зрения усеяно какими-то шариками, цепочками и т.п, — это грязь. Необходимо определить место загрязнения и, если возможно, удалить грязь. Для этого поступают следующим образом:
Слегка двигают зеркало. Если при этом некоторые или все пятна грязи перемещаются, — протирают зеркало.
Вращают окуляр. Если при этом грязь перемещается, протирают обе наружные поверхности линз окуляра и вновь делают пробу.
Если предыдущие пробы не дали результата, протирают наружную поверхность объектива.
Протирку оптики следует делать при помощи небольшого кусочка ваты, плотно намотанной на спичку и смоченной спиртом или эфиром. При чистке нужно соблюдать осторожность, чтобы не поцарапать поверхности линз и зеркала мелкими твердыми частицами ныли, не сделать жировых пятен и не оставить волокон ваты. Если возникнет необходимость прочистить объектив или линзы окуляра с внутренней стороны, то необходимо для этого обратиться к специалисту оптику или в оптическую мастерскую.
Если наблюдение производится при искусственном свете, нужно источник света ставить довольно далеко: во-первых, для того чтобы свет не слепил наблюдателя, во-вторых, потому, что зеркало загорожено предметным столиком и на него могут попасть только почти горизонтальные лучи.
При освещении керосиновой лампой поле зрения микроскопа будет довольно сильно окрашено в желтый цвет. Чтобы этого избежать, следует между лампой и зеркалом поместить голубоватый светофильтр (цветное стекло, целлофан или кювету со слабым раствором медного купороса).
Фокусировка микроскопа
Как было указано выше, перемещение тубуса вдоль оси производится при помощи вращения двух маховичков кремальеры. Вращая маховички, поднимают тубус и кладут на предметный столик препарат или любой другой исследуемый объект, помещенный на предметном стекле. Препарат располагают так, чтобы сам объект оказался в центре отверстия предметного столика, и прижимают лапками.
Глядя сбоку, опускают тубус вниз почти до соприкосновения с препаратом. Потом, наблюдая в окуляр, очень медленно поднимают тубус до тех пор, пока в поле зрения появится изображение объекта. Найдя изображение, еще более медленным вращением кремальеры добиваются наиболее резкого изображения объекта.
Фокусировка может считаться законченной, когда будут, устранены все недостатки изображения в виде полос, пятен, бликов и т.п. Хорошей фокусировкой можно назвать такую, при которой глаз совершенно не утомляется.
Наблюдение препаратов (объектов)
Рекомендуется при рассматривании объектов в микроскоп привыкнуть работать попеременно обоими глазами. Следует приучить себя, рассматривая в микроскоп объект одним глазом, держать второй глаз открытым. Для неопытного наблюдателя это сначала кажется невозможным, но при небольшом старании легко осуществимо.
При фокусировке полезно осторожно передвигать препарат, так как двигающийся предмет гораздо легче заметить, чем неподвижный. Особенно это необходимо в тех случаях, когда препарат очень прозрачен. Поймав при фокусировке какой-то намек на такой прозрачный объект, следует попробовать менять освещение, изменяя наклон зеркала. Часто бывает, что предмет, видимый плохо в прямом свете, становится более заметным при наклонном падении лучей. Иногда препараты лучше видны при слабом освещении; в этих случаях полезно применить диафрагму.
Другие виды работ с микроскопом
Кроме непосредственного наблюдения препаратов (объектов) через микроскоп, можно с помощью дополнительных устройств или простейших приспособлений производить проектирование объектов на экран, фотографирование изображения на фотопластинку (микрофотография), делать зарисовки объектов, производить измерение объектов при помощи микроскопа и т. п. Такие работы подробно описаны в курсах естествознания или учебниках по микроскопии.
УХОД И ХРАНЕНИЕ
Школьный микроскоп 180x транспортируется в специальном футляре, запирающемся на два замка. Надежность положения прибора обеспечивается винтом, который входит в соответствующее отверстие основания и должен быть затянут до отказа. Затяжной винт имеет отверстия на боковой стороне своей головки для надежного закрепления. Поэтому при распаковке прибора, чтобы освободить винт, может также возникнуть необходимость использования металлического штифта диаметром до 2,2 мм., как рычагом.
Микроскоп требует бережного отношения к нему. Хранить прибор следует уложенным в футляр. Перед работой футляр нужно протереть от пыли и после этого открывать. Если микроскоп принесен из холодного помещения в теплое, то перед вскрытием футляра ему необходимо дать постоять не менее 8 часов в комнате.
После каждой работы с микроскопом следует его тщательно осмотреть и удалить всякую попавшую на него грязь сухой мягкой полотняной тряпочкой. Никелированные места нужно протирать тряпочкой, слегка пропитанной вазелином; линзы снаружи и зеркало — протирать совершенно чистой мягкой тряпочкой, которую следует хранить в плотно закрывающейся коробке. Тщательно вытертый микроскоп с опущенным тубусом ставится в футляр, футляр плотно закрывается и убирается в шкаф.
Не следует держать микроскоп у печки или ставить под прямые солнечные лучи, так как от сильного нагревания могут расклеиться линзы. Разбирать микроскоп ни в коем случае не разрешается.
На оптическом микроскопе могут исследовать внутренне строение материалов.
Для этого изготавливают очень тонкие срезы, зажимают их между двух стёкол и рассматривают в проходящем свете.
Такие препараты обычно частично пропускают свет, но его может быть недостаточно для нормального наблюдения т.к. линза объектива очень маленькая, в неё попадает мало света и глазу сложно различить детали.
При помощи вогнутого зеркала можно регулировать освещённость материалов разной плотности и толщины для удобного наблюдения.
Обычно в оптических микроскопах зеркало двухстороннее, с одной стороны оно вогнутое и фокусирует свет, делая его ярче. С обратной стороны прямое для лёгкой подсветки.
Часто вместо зеркал как источники света используют лампы.
Зеркало в микроскопе служит для направления луча света на рассматриваемый нами объект;
Без света наши глаза не смогли бы ничего различить.
В микроскопах используются плоские и сферические зеркала, они могут быть выпуклыми и вогнутыми.
Чтоб в микроскопе хоть что-то вообще было видно, рассматриваемый объект должен быть освещён ОЧЕНЬ ярко. Что, надо сказать, вполне понятно: свет, отражённый от микронных размеров клетки или чего-то ещё, что там рассматривают, «размазывается», в результате увеличения в 200-300 раз, на площадь, которая в 40000-90000 раз больше исходной (квадрат увеличения), с соответствующим падением освещённости в плоскости изображения. Закон сохранения энергии, знаете ли.
Вот поэтому и нужна такая сверхвысокая освещённость объекта. И как раз для этого и нужно зеркало, направляющее свет от источника на объект.
В простых микроскопах, типа школьного, это зеркало монтируется снаружи. Вот примерно как на уже приведённых тут рисунках. Но такие микроскопы могут работать только в проходящем свете (что для исследования биологических препаратов вполне достаточно — практически любые такие объекты в сверхтонких слоях прозрачны).
В более сложных профессиональных лабораторных микроскопах, где часто исследуются непрозрачные объекты (шлифы минералов, поверхности деталей, интеогральные микросхемы. ) зеркало монтируется внутри объектива, и свет от источника тоже поступает подаётся на объект сквозь объектив. Там используется своего рода коаксиальная конструкция — объектив представляет собой две вложенные друг в друга «трубы». Внутренняя — это собственно оптический тракт, начинаюийся объективом. А пространство между внешней (корпус объектива) и внутренней (сам объектив) — это канал для освещения.
Зачем нужно зеркало в микроскопе
В микробиологии, изучающей жизнь микроорганизмов, в ботанике и науках, связанных с биологией, объекты наблюдения можно условно разделить на частично или полностью пропускающие освещение. Зеркало в микроскопе , выполняющее функцию отражателя света, является важным звеном в последовательности формирования увеличенного изображения. Во многих современных моделях, работающих от электричества, оно заменено на светодиодную или галогенную лампу, однако классика, проверенная столетиями успешной эксплуатации, существует и сегодня: большинство школ, высших учебных заведений и небольших лабораторий не спешат отказываться от зеркального осветителя, аргументируя это безопасностью прибора и простотой использования. О плюсах расскажем подробнее.
Зачем нужно зеркало в микроскопе: для направления на препарат светового луча, он затем попадает в объектив и через окуляр показывает наблюдателю детализированную картину микропрепарата. Принцип микроскопирования основан на усилении посредством оптических элементов световой волны, прошедшей сквозь прозрачный образец или отраженный от непрозрачного. Это объясняется волновым явлением дифракции – способностью огибать препятствия и интерференции — возрастанием амплитуды при проходе через преломляющие линзы. Таким образом, свет – это главный носитель информации о микрообразце. Без него глаза не смогли бы ничего различить.
В качестве осветительной системы используются плоские и сферические зеркала диаметром 43 (например, у Levenhuk 3S) и 50 миллиметров (у Микромед С-12). Они бывают выпуклыми или вогнутыми. Характер построения изображения различается, но неизменна физическая закономерность — чем больше площадь отражающей поверхности, тем интенсивнее подсвечивается микропрепарат и тем отчетливее видит его нюансы исследователь.
Преимущества зеркальной подсветки:
Не требуется электроэнергия, обеспечиваются автономность и мобильность. Становится возможным применение микроскопа на природе и в помещениях без розеток;
Характеризуется как мягкая и теплая, зрение не устает. Цветопередача оттенков естественная, практически отсутствуют блики;
Рекомендуется для детей дошкольного и школьного возрастов.
Как ловить зеркалом свет:
В освещенной комнате или в классе его источником может служить Солнце, включенный светильник;
Подготовьте препарат, положите на предметный столик;
Двумя пальцами возьмитесь за пластиковый ободок зеркальца, закрепленного на своеобразных “качелях” – это крепежное устройство располагается внизу на штативе под диском с диафрагмами – и медленно качайте им в разные стороны в двух степенях свободы – по горизонтали и по вертикали.
Выполняя эти действия, посмотрите в окуляр – в определенный момент темное поле сменится на светлое. Теперь можно фокусироваться и приступать к просмотру.
Необходимо запомнить: не пытайтесь понять и просчитать, по какой точно траектории внутри замкнутого пространства расходятся световые волны, это навредит настройке и займет дополнительное время. Также не обязательно вставать прямо под люстру или к окну – на результате это почти не скажется.
