Разница между реле и контактором: конструкция, применение и особенности

Контактор и реле очень похожие устройства, предназначенные для коммутации электрической цепи. По устройству принципиальных отличий не имеют, но предназначены для коммутации силовых цепей разных мощностей. Можно сказать, что любой контактор — реле, любое реле — контактор, но между ними есть существенные отличия.

• Электромагнитное реле́ (фр. relais) — элемент автоматических устройств, размыкающий или замыкающий силовые контакты при подачи управляющего напряжения. Реле рассчитано на работу с малыми токами, как правило до 25 ампер и напряжением до 220 вольт.

  Существует множество видов реле (электростатические, фотоэлектрические, тепловые и т.д.), но наиболее распространено электромагнитное — используемое в большинстве устройств и автомобилях.

• Конта́ктор (лат. contāctor «соприкасатель») — разновидность электромагнитного реле. Рассчитан на коммутацию силовых цепей с высокой индуктивной нагрузкой (например, с электродвигателями), поэтому, за редким исключением, имеет дугогасительные камеры, либо контакты повышенной стойкости. Применяется для работы с токами до 1600 ампер и напряжением до 660 вольт.

В тот же ряд можно поставить и пусковое реле, которое, по своей сути, является контактором, но создано специально для запуска асинхронных двигателей в однофазных сетях. Главное отличие контактора от пускателя это принцип гашения дуги. У контактора дуга гасится с помощью дугогасительной камеры, а у пускового реле — за счет большого зазора между подвижным и неподвижным контактом.

Реле

Электромагнитное реле – электромеханическое устройство, предназначенное для коммутации электрической цепи под действием управляющего сигнала. Проще говоря, реле — это переключатель управляемый внешним сигналом. При этом, ток в силовой (вторичной) цепи может быть значительно больше, чем управляющий, что позволяет с помощью сигнала малой мощности коммутировать довольно высокие токи, вплоть до 60 ампер. Например, подав на управляющие контакты реле питание от батарейки 12 вольт, оно замкнет силовые контакты между розеткой на 220 вольт и обогревателем.

Принцип действия электромагнитного реле с поворотной подвижной системой

Основой обыкновенного электромагнитного реле используемого в большинстве устройств и автомобилях служит катушка, намотанная на сердечник — электромагнит. Под действием проходящего через катушку тока создается магнитное поле, которое притягивает к сердечнику пластину замыкающую контакты.

Реле рассчитано на коммутацию слаботочных вторичных цепей с низкой индуктивностью (лампочки, другие реле и т.п., максимум катушки контакторов). Соответственно, их контакты не рассчитаны на горение электрической дуги.

Как правило, реле коммутирует сигналы с малыми токами до 25 ампер и напряжениями до 220 вольт. Управление происходит при помощи двенадцати вольт. Для более высоких токов и напряжений используется контактор.

Контактор

Контактор — двухпозиционное электромагнитное устройство, предназначенное для частых дистанционных включений и выключений силовых электрических цепей. По своему принципу работы и устройству контактор мало отличается от реле, но рассчитан на более высокие токи.

При подаче напряжения на управляющую обмотку происходит притягивание рабочей части к сердечнику. Так как контактор предназначен на работу в силовых сетах, к нему предъявляются повышенные требования по механической и электрической износостойкости – в частности, он имеет увеличенные, в сравнении с реле, площадь контактов и расстояние между ними.Принципиальная схема конструкции трёхфазного контактора
Как правило, контакторы применяются для коммутации электрических цепей промышленного тока при напряжении до 660 вольт и токах до 1 600 ампер. Управление контактором осуществляется посредством вспомогательной цепи, обычно переменного тока, проходящего по катушкам контактора, напряжением 24, 42, 110, 220 или 380 вольт.

Другой особенностью контактора является наличие дугогасительных камер.

Контактор изначально рассчитан на коммутацию силовых цепей с индуктивной нагрузкой (например, электродвигателей), поэтому, за редким исключением, имеет камеры для гашения дуги (дугогасительные) возникающей при разрыве электрической цепи, либо контакты повышенной стойкости к выгоранию.

Различия реле и контактора

	Реле	Контактор
Максимальная нагрузка	до 60А	до 1600А
Поведение при снятии управляющего напряжения	Возвращается в исходное состояние	Остается во включенном состоянии, благодаря дополнительным контактам
Наличие устройства гашения электрической дуги	Отсутствует, потому что нет надобности	Есть в наличии для работы с большими мощностями, в других случаях не комплектуется
Применение в промышленности	В электронных схемах, слаботочных электрических схемах	В схемах коммутации энергопотребителей с высокой индуктивность.
Наличие специального дополнительного контакта для удержания устройства во включенном состоянии	Нет, но есть возможность использования дополнительного контакта из вторичной цепи	Присутствует
Частота срабатываний в единицу времени	Небольшое количество	Большой количество

Видео

Электрика

 18-01-2021

Сообщить о ошибке (Ctrl+Enter)

В чем разница между реле и контактором (магнитным пускателем)?

И реле, и контакторы (магнитные пускатели) представляют собой электромагнитные «переключатели», предназначенные для включения / отключения электрической нагрузки. Существенная разница между реле и контакторами заключается в мощности нагрузки, которую они могут коммутировать. В основном реле подходят для приложений низкого напряжения или тока. Напротив, номинальные значения напряжения и тока для контакторов сравнительно большие.

И реле, и контакторы (магнитные пускатели) представляют собой коммутаторы, которые управляются электрически для переключения нагрузки и управления электрическими цепями. Как правило, номинальный ток нагрузки, предлагаемый реле, составляет около 20 А, в то время как контакторы поддерживают номинальный ток нагрузки 30, 40 или даже 50 А.

Сравнительная таблица

Позиции для сравнения	Реле	Контактор
Назначение	Коммутация низкого напряжения	Коммутация высокого напряжения
Размер устройства	Небольшой	Сравнительно большой
Стоимость	Недорого	Дорого
Потребляемая мощность	Малая	Сравнительно больше
Роль в электрической цепи	Цепи управления	Главные цепи (цепи управления и силовые)
Коммутируемые токи	10А и меньше	Более 10А
Коммутируемые напряжения	До 250 В	До 1000 В
Скорость переключения	Быстро	Сравнительно медленно
Работа в режиме перегрузке	Не разрешено	Разрешено
Меры безопасности	Не значительные	В некоторых случаях необходимо
Количество контролируемых нагрузок	Обычно 2 или 3	Обычно 4, но с возможностью расширения
Тип контакта	Либо нормально открытый, либо нормально закрытый, в зависимости от выполняемой операции	Обычно нормально открытые
Поддержка сменной катушки управления	Не поддерживается	В некоторых случаях возможно
Приложения	Управление электродвигателями, электронасосами и прочими электроприборами	Трансформаторы, асинхронный двигатель, конденсаторные батареи, магнитный пускатель и другие силовые устройства

Что такое реле?

Реле — это коммутаторы, предназначенные для управления цепями с помощью электрических сигналов малой мощности. Оно действует как связующее звено между электрической цепью, которой необходимо управлять, и цепями, которые ее контролируют. За счет использования реле сохраняется гальваническая развязка между управляющими и управляемыми цепями.

Реле работает таким образом, что оно имеет две стороны, а именно первичную и вторичную. В первичной стороне присутствует катушка, питаемая маломощным источником постоянного или переменного тока, который представляет собой не что иное, как управляющий сигнал. В то время как вторичная сторона образует соединение с нагрузкой, которую необходимо контролировать (вентиляторы, насосы, лампы, компрессоры и другие электрические приборы).

Электромагнитная катушка создает магнитное поле, когда через нее проходит ток. С помощью пружины якорь соединяется с концом катушки и притягивается к ней, когда на катушку подается питание. Когда катушка обесточена, якорь принимает нормальное положение. Таким образом, цепь замыкается или размыкается (зависит от типа контакта — нормально открытый или нормально закрытый), и нагрузка получает электрическую энергию и работает соответственно.

Что такое контактор?

Электрическое устройство, предназначенное для частого включения / отключения силовых электрических цепей, известно как контактор. Силовые цепи управляются контакторами с прочными контактами, что обеспечивает их безопасное включение / отключение.

Подобно работе реле, контакторы управляются катушкой (соленоидом). Однако, в отличие от реле, он имеет дугогасящую камеру, обеспечивающую гашение дуги, образующейся при разрыве контактов под нагрузкой. В контакторах из-за притяжения якоря подвижный контакт образует соединение с неподвижным контактом. Однако после обесточивания катушки управления выпадение якоря разъединяет подвижный контакт и неподвижный контакт.

Здесь следует отметить, что в открытом состоянии магнита (якоря) существует большой воздушный зазор, поэтому реактивное сопротивление низкое.

После того, как на катушку подано напряжение, она потребляет большой ток, из-за которого якорь втягивается, уменьшая воздушный зазор. Это увеличивает реактивное сопротивление и снижает ток катушки. В этом случае ток катушки падает до уровня намагничивающего тока, который удерживает контактор в замкнутом состоянии преодолевая силу пружины.

Ключевые различия между реле и контактором

• Ключевой фактор различия между реле и контактором заключается в единственной цели их использования. Реле обычно подходят для коммутации цепей низкого напряжения (цепи управления), в то время как контакторы используются для коммутации высокого напряжения (силовые цепи).
• Габаритные размеры реле небольшие по сравнению с контакторами. Несмотря на свои небольшие размеры, реле тяжелее контакторов.
• Электромагниты, используемые в реле, сравнительно меньше по размеру, чем те, которые используются в контакторах, поэтому реле потребляют меньше энергии по сравнению с контакторами.
• Контакторы дороже, чем реле.
• Наличие реле подходит в цепях управления для однофазных нагрузок. Однако в главной цепи используют контакторы для управления и питанием трехфазных нагрузок.
• Реле предназначены для работы с током около 10 А или меньше, в то время как контакторы могут выдерживать ток от 10 А до 30, 40 или даже 50 А.
• Номинальное напряжение реле до 250 В, тогда как номинальное напряжение контакторов может быть до 1000 В.
• Реле обеспечивают сравнительно более высокую скорость переключения, чем контакторы.
• Реле предназначены для управления 2 или 3 нагрузками, тогда как контакторы обычно управляют 4 нагрузками, причем контакторы обеспечивают возможность расширения нагрузки до 6, 8 или даже 12 единиц.
• Есть мнение, что контакторы обеспечивают лучшую безопасность, чем реле, во время работы из-за того, что компоненты безопасности, такие как система гашения дуги и пружинные контакты, встроены в контактор, но отсутствуют в реле.
• В реле перегрузки, как правило, не предусмотрены, тогда как в случае контакторов перегрузки вполне допускаются на короткое время.
• В реле не всегда предусмотрена возможность замены катушки, когда это необходимо, в то время как большинство контакторов поддерживают замену катушки по мере необходимости.
• Реле поддерживают как нормально разомкнутые, так и нормально замкнутые контакты в зависимости от требований, тогда как контакторы обычно предназначены для работы только с нормально разомкнутыми контактами.

Вывод

Следовательно, мы можем сказать, что реле подходят для схем с «однофазным питанием», поэтому используются в схемах автоматизации и защиты, таких, как управление двигателями, электронасосы и другие цепи управления. Хотя контакторы подходят для трехфазных сетей, они часто используются для управления питанием асинхронных двигателей, трансформаторов, конденсаторных батареях (компенсаторах реактивной мощности) и других силовых электрических цепях.

Чем отличается реле от контактора: особенности и отличия

Для работы различных электротехнических устройств применяют большое количество разнообразного коммутационного оборудования. В зависимости от назначения и параметров потребления используют большой диапазон электротехнической арматуры. Для включения света в квартире – нужен выключатель. На телефонной станции для соединения с абонентом – можно использовать реле. Запустить в работу электродвигатель средней мощности – используй пускатель. Для подключения питания на двигатель тепловоза – нужен контактор. Почему? Чем отличаются эти коммутационные электротехнические устройства?

Принцип работы реле

Реле – электронное или электромеханическое устройство, которое предназначено для коммутации электрической цепи под действием управляющего сигнала. Чаще всего это катушка, намотанная на сердечник. Под действием приложенного напряжения через нее проходит электрический ток, который создает магнитное поле.

Это поле притягивает к сердечнику пластину, которая соединена с исполняющими контактами, коммутирующими вторичную цепь. Как правило, реле коммутирует сигналы с малыми токами и напряжениями.

Автомобильное реле

В паспорте реле указан параметр: напряжение срабатывания. Это говорит о том, что при напряжениях ниже указанной границы, реле будет выключено. При превышении верхней границы оно может выйти из строя.

Классификация реле

По характеру приложенного к сердечнику напряжению реле бывают:

• Постоянного тока.
• Переменного тока.
• Поляризованные.

В зависимости от вида контактной группы:

• Включающие.
• Выключающие.
• Переключающие.

Описание работы контактора

Контактор. Электротехническое устройство по своему принципу работы и устройству похожее на работу реле. При подаче напряжения на управляющую обмотку происходит притягивание рабочей части к сердечнику и с помощью дополнительных контактов блокирование его в этом положении – при снятии управляющего сигнала контактор находится в рабочем положении. Рабочая контактная группа соединяет потребителя с источником тока. Параметры вторичной цепи могут быть намного больше, чем управляющие. Это позволяет с помощью сигнала малой мощности коммутировать очень большие мощности на выходе. Контактор предназначен для коммутации силовых цепей.

Контактор

Классификация контакторов

По виду приложенного напряжения:

• Постоянного напряжения.
• Переменного напряжения.

По роду тока во вторичной цепи:

1. Постоянного тока.
2. Переменного тока.

По количеству коммутируемых полюсов:

• Один полюс.
• Два полюса и т.д.

По наличию устройства гашения дуги:

• Присутствует устройство гашения.
• Отсутствует.

При срабатывании устройства в сети возникают импульсы, которые вредно влияют на другие системы, получающие электропитание из этой же сети, возникают так же и радиопомехи.  Соседние устройства могут работать неправильно в этих условиях.

Для исключения этого эффекта, некоторые типы контакторов комплектуются системой защиты от помех, которые сами вырабатывают.

Принцип работы контактора: на катушку подается электрически ток, который создает электромагнитное поле, которые намагничивает сердечник.

При включении больших нагрузок имеющих индуктивный характер с помощью контактора, между его контактами возникает электрическая дуга, приводящая к обгоранию активного вещества на пластинах коммутации. Обычно, для улучшения характеристик в месте соединения, используют серебро. Оно имеет довольно большую цену и в случае выгорания приводит к дополнительным расходам на восстановление или замену.

Для того, чтобы исключить этот недостаток, контакторы оснащают дополнительными устройствами, способными гасить возникающую во время соединения электрическую дугу. Контакторы способны соединять нагрузку с очень большим напряжением и током.

Чем похожи реле и контакторы?

	Реле	Контактор
Наличие катушки индуктивности для срабатывания устройства	Присутствует	Присутствует
Наличие сердечника для электромагнитного срабатывания	Да	Да
Наличие контактной группы вторичной цепи	Есть	Есть
Возврат в исходное состояние при снятии напряжения с управляющей обмотки	Возвращается	Возвращается
Герметичность корпуса	Только специальные виды	Только специальные виды
Количество срабатываний	Большое количество	Большое количество
Наличие возвратной пружины для принятия исходного положения	Присутствует	Присутствует

Чем отличается реле от контактора?

	Реле	Контактор
Параметры коммутируемых цепей	Слабые сигналы, напряжения, токи	Потребители высокой мощности
Поведение при снятии управляющего напряжения	Возвращается в исходное состояние	Остается во включенном состоянии, благодаря дополнительным контактам
Наличие устройства гашения электрической дуги	Отсутствует, потому что нет надобности	Есть в наличии для работы с большими мощностями, в других случаях не комплектуется
Применение в промышленности	В электронных схемах, слаботочных электрических схемах	В схемах коммутации энергопотребителей большой мощности.
Наличие специального дополнительного контакта для удержания устройства во включенном состоянии	Нет, но есть возможность использования дополнительного контакта из вторичной цепи	Присутствует
Частота срабатываний в единицу времени	Небольшое количество	Большой количество



Подводя итог: реле и контактор выполняют одну и ту же функцию. По устройству принципиальных отличий не имеет. Работают с электрическими сигналами разными мо мощности.

Электроника и техникаКомментировать

Простое отличие пускателя от контактора по ГОСТ и правилам.

Даже среди профессиональных электриков нередко возникают жаркие споры, какой коммутационный аппарат считать пускателем, а какой контактором.

Не особо разбирающиеся, и то и другое попросту называют пускачами. Что уж говорить о рядовых потребителях, которые с этими устройствами могут столкнуться всего пару раз за всю жизнь.

Давайте рассмотрим отличия пускателя от контактора, согласно действующей нормативной документации и поставим точку в этом споре раз и навсегда.

Ошибки при выборе

Некоторые ошибочно в первую очередь смотрят на дугогасительные камеры, считая, что если они есть, тогда перед ними контактор.

Якобы они нужны для гашения токов, начиная с 5-й величины. Пятая величина – ток равный I=100А.

При этом думая, что пускатель рассчитан только на малые токи (до 100А).

Сторонники данной классификации даже придумали собственную градацию:

• реле – это устройства для малых токов

• пускатели – для средних

• контакторы – для больших токов

Все это конечно не соответствует действительности. В таких заблуждениях, скорее всего, виновата одна довольно популярная марка, а именно ПМЛ.

У этих моделей пускатели рассчитаны на токи от 10 до 100А, а контакторы от 10 до 800А. Отсюда и пошла неразбериха.

ПМЛКМЭПАЕПМА

Якобы, если устройство более 100А, значит оно относится к контакторам. На некоторых упаковках даже указываются, казалось бы, прямо противоположные надписи. С одной стороны пишется:

• ПМ – пускатель магнитный

И тут же с другой:

• Contactor

Чему верить и что говорят об этом правила и документация? Чтобы это понять, в первую очередь найдем определения этих устройств и посмотрим в чем заключаются отличия.

Что такое контактор

Вот что говорит об этом действующий на данный момент ГОСТ 17703-72 “Аппараты электрические коммутационные. Основные понятия.”

Здесь в качестве самовозврата используется пружина. Возможность частых коммутаций токов обеспечивается самой конструкцией.

Некоторые вопросы возникают относительно последней формулировки – “приводимый в действие двигательным приводом”. Какой элемент считать двигательным приводом?

Чтобы разобраться, опять обратимся к ГОСТу и найдем соответствующее определение.

Можно ли считать, что в контакторе установлен эл.магнитный привод? Что об этом говорит другой ГОСТ 24856-2014 “Арматура трубопроводная. Термины и определения.”

Как видите, это именно то, что нужно. В нашем случае, подвижные контакты как раз таки и приводятся в действие эл.магнитным полем катушки.

Принцип действия в контакторах тянущий – при подаче напряжения часть сердечника втягивается и неподвижные контакты замыкаются с подвижными.

Однако помимо вышеприведенных определений контактора, есть еще несколько. Например, в СТО 173330282.27.010.001-2008 “Электроэнергетика. Термины и определения.” приведена более упрощенная формулировка:

А вот что говорится в ГОСТ 60309-4-2013 “Вилки, розетки и соединители промышленного назначения”.

Смысл во всех этих расшифровках названий один и тот же, и глобальных разночтений не наблюдается.

Теперь давайте рассмотрим определение пускателя.

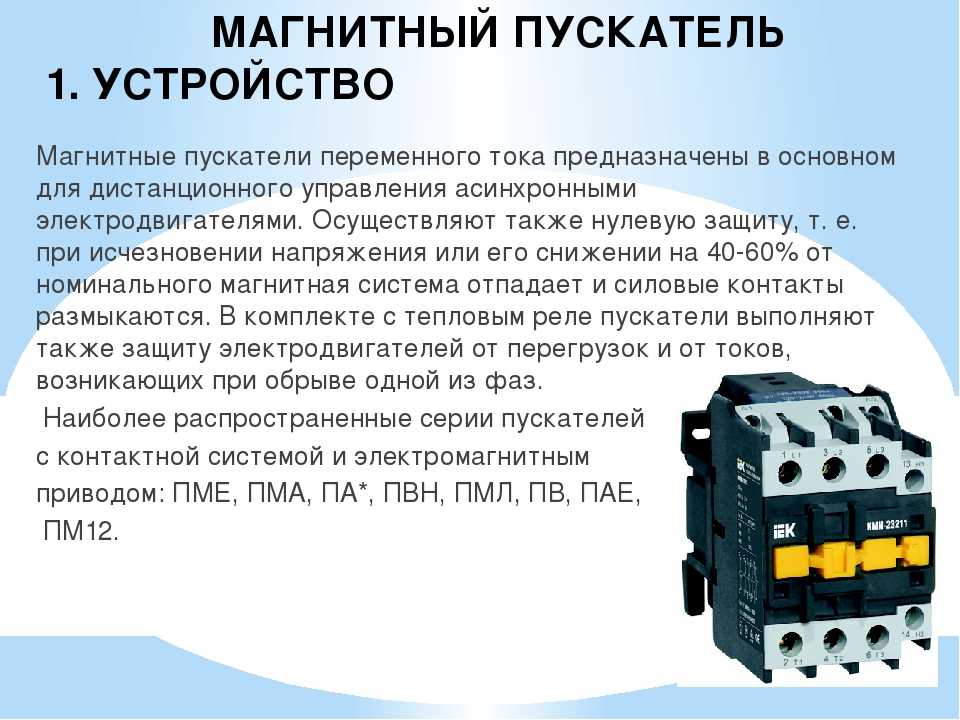

Что такое пускатель

Разобраться в этом нам поможет ГОСТ Р 500030.4.4-2012 “Аппаратура распределения и управления низковольтная”.

Самое главное, что вы должны понять из этого определения:

Пускатель – это не одиночное устройство, это комбинация нескольких устройств, необходимых для пуска и остановки двигателя.

Например, в нем в качестве защиты от перегрузки может выступать тепловое реле.

Вытащите его, и ваш пускатель превратится в контактор. А еще в пускателях могут быть встроены защиты от обрыва фазы, от падения напряжения и др.

Все это и превращает обычный контактор в пускатель.

Исходя из этого и выводится главное правило, как отличить контактор от пускателя:

• контактор – это ОДИНОЧНЫЙ двухпозиционный коммутационный аппарат

• пускатель – это комбинация коммутационных устройств

Выходит, что контактор это всего лишь одна из частей комбинации или иными словами – часть пускателя.

Кстати, определение пускателя далеко не одно, их великое множество. И везде сказано про комбинацию устройств.

Таким образом, назначение устройства вытекает из самого названия “пускатель” – от слова “пуск” двигателя. Контактор от слова “контакт”, то есть просто коммутировать, соединять и разъединять цепь (без ее защиты).

Никакие другие самовольные интерпретации не имеют под собой нормативного обоснования. Чем чаще вы будете обращаться именно к документам, а не к “электрикам с опытом”, тем проще будет докопаться до истины и самое главное, всегда можно будет убедительно доказать свои слова и правоту.

Источник — Фарадей

Контакторы – особенности выбора и применение

Любая электрическая цепь нуждается в управлении. В первую очередь, это, конечно необходимость замыкания и размыкания ее. И способов этого, на самом деле, не так уж и много. Одним из простейших способов управления электрической цепью, является использование рубильников и разнообразных выключателей. Но что делать, если замыкать и размыкать цепь приходится довольно часто? Именно для таких целей идеально подходит контактор. Во-первых, он способен замыкать и размыкать цепь по нескольку тысяч раз в час. Во-вторых, делать это он позволяет дистанционно. Наконец, использование контактора позволяет полностью автоматизировать этот процесс.

Итак, основным назначением контакторов является частое, или регулярное включение/отключение электрических цепей. В этом плане, его применение аналогично применению обычных электромагнитных реле. Однако, использование контакторов имеет свои особенности. Подобно электромагнитному реле, контактор имеет контактную систему, состоящую из подвижных и неподвижных контактов. Кроме этого, контактор может содержать вспомогательные контакты, отвечающие за системы управления и сигнализации. Но основным отличием контактора от реле является наличие дугогасительной камеры, которой оснащены силовые контакты. Именно дугогасительная система при размыкании контактов гасит электрическую дугу.

Как мы уже поняли, основным назначением контактора является замыкание и размыкание электрической цепи, но использоваться этот функционал может для решения достаточно широкого спектра задач – от управления освещением до управления мощными промышленными электродвигателями. Соответственно, требования, предъявляемые к контактору, в зависимости от назначения, будут различаться. Но есть, все-таки, общие критерии, которые помогут в правильном выборе контактора.

Основным параметром при выборе контактора является необходимость выбора допустимой нагрузки. Подбор контактора осуществляется на основе расчетных параметров тока в коммутируемой цепи. При этом необходимо учитывать, что номинальный ток контактора должен быть выше расчетных параметров. То есть, если расчетный ток приближен к номинальному току контактора, то необходимо использовать контактор с характеристиками на порядок выше.

Также нельзя забывать о способности контактора «переносить» пусковые токи, в особенности, если контактор используется для управления мощными промышленными двигателями. Для этого контакторы различаются по категории применения – обозначение АС и номер категории.

Категории применения по переменному току

АС-1	активная или малоиндуктивная нагрузка (cosφ≤0,95)
АС-2	пуск электродвигателей с фазным ротором, торможение противовключением
АС-3	пуск электродвигателей с короткозамкнутым ротором, отключение вращающихся двигателей при номинальной нагрузке
АС-4	пуск электродвигателей с короткозамкнутым ротором, отключение неподвижных или медленно вращающихся электродвигателей, торможение противовключением

Хороший контактор должен обеспечивать не только частоту переключений за определенный период времени, но и определенное количество срабатываний за весь период (коммутационная и механическая износостойкость). По коммутационной износостойкости контакторы могут относиться к одной из трех категорий – А, Б и В. При этом класс «А» — самый высокий, а класс «В» — самый низкий.

Коммутационная износостойкость

А	самый высокий, гарантирует от 1.5 млн. до 4 млн. операций срабатывания магнитного пускателя в рабочем режиме
Б	средний, модели данного класса выдерживают от 630 тыс. до 1.5 млн. переключений
В	самый низкий, количество циклов от 100 тыс. до 500 тыс.

Механическая износостойкость также гарантирует определенное количество циклов срабатываний без ремонта, или замены отдельных деталей. Но при этом необходимо иметь в виду, что расчет механической износостойкости учитывает количество циклов включения/отключения без нагрузки. В соответствии с этим, выбирать контактор по параметрам износостойкости все-таки лучше с небольшим запасом.

Выбор количества полюсов зависит от области применения контактора – постоянный ток, или переменный, однофазный, или трехфазный. Для цепей постоянного тока, а также однофазных цепей переменного тока, как правило, применяются контакторы с одним, или двумя полюсами. Довольно часто в трехфазных сетях используются контакторы с тремя рабочими полюсами, и одним дополнительным, выполняющим функцию блокировочного контакта. На рис.1 показана схема включения двух контакторов с использованием дополнительного контакта, которая исключает возможность включения второго контактора без включения первого.

Рис.1 Схема блокировки двух устройств при помощи контакторов

На рис.2 показана схема включения двух контакторов с блокировкой включения второго контактора при включении первого. При использовании контакторов с напряжением катушки 220В, схемы, практически, не меняются. Только вместо второй фазы используется N.

Рис.2 Схема управления нереверсивным пускателем (контактором). Электрическая блокировка

И, в заключение, один довольно часто возникающий вопрос – чем контактор отличается от магнитного пускателя? Ведь назначение у них одно и то же – управление электрическими цепями.

Во-первых, магнитный пускатель является разновидностью контактора, служащий лишь одной цели – запуск двигателей переменного тока. А вот контактор может использоваться для управления не только силовыми цепями, но и, например, освещением. Конструктивно, контакторы и магнитные пускатели также имеют отличия, определяющие их использование. Например, высокая частота включений/выключений контакторов возможна  благодаря наличию дугогасительной камеры. У магнитного пускателя дугогасительная камера отсутствует. Зато пускатель имеет усиленный корпус, позволяющий устанавливать его в любом месте. Ограничением для пускателя является его применение в мощных силовых цепях при большом количестве коммутаций.

Чем отличается реле от магнитного пускателя > Как создать музыку?

Чем отличается пускатель от контактора согласно ГОСТ и правил.

Даже среди профессиональных электриков нередко возникают жаркие споры, какой коммутационный аппарат считать пускателем, а какой контактором.

Не особо разбирающиеся, и то и другое попросту называют пускачами. Что уж говорить о рядовых потребителях, которые с этими устройствами могут столкнуться всего пару раз за всю жизнь.

Некоторые ошибочно в первую очередь смотрят на дугогасительные камеры, считая, что если они есть, тогда перед ними контактор.

Якобы они нужны для гашения токов, начиная с 5-й величины. Пятая величина – ток равный I=100А.

При этом думая, что пускатель рассчитан только на малые токи (до 100А).

Сторонники данной классификации даже придумали собственную градацию:

• реле – это устройства для малых токов

• пускатели – для средних

• контакторы – для больших токов

Все это конечно не соответствует действительности. В таких заблуждениях, скорее всего, виновата одна довольно популярная марка, а именно ПМЛ.

У этих моделей пускатели рассчитаны на токи от 10 до 100А, а контакторы от 10 до 800А. Отсюда и пошла неразбериха.

Якобы, если устройство более 100А, значит оно относится к контакторам. На некоторых упаковках даже указываются, казалось бы, прямо противоположные надписи. С одной стороны пишется:

• ПМ – пускатель магнитный

И тут же с другой:

• Contactor

Чему верить и что говорят об этом правила и документация? Чтобы это понять, в первую очередь найдем определения этих устройств и посмотрим в чем заключаются отличия.

Вот что говорит об этом действующий на данный момент ГОСТ 17703-72 “Аппараты электрические коммутационные. Основные понятия.”

Здесь в качестве самовозврата используется пружина. Возможность частых коммутаций токов обеспечивается самой конструкцией.

Некоторые вопросы возникают относительно последней формулировки – “приводимый в действие двигательным приводом”. Какой элемент считать двигательным приводом?

Чтобы разобраться, опять обратимся к ГОСТу и найдем соответствующее определение.

Можно ли считать, что в контакторе установлен эл.магнитный привод? Что об этом говорит другой ГОСТ 24856-2014 “Арматура трубопроводная. Термины и определения.”

Как видите, это именно то, что нужно. В нашем случае, подвижные контакты как раз таки и приводятся в действие эл.магнитным полем катушки.

Принцип действия в контакторах тянущий – при подаче напряжения часть сердечника втягивается и неподвижные контакты замыкаются с подвижными.

Однако помимо вышеприведенных определений контактора, есть еще несколько. Например, в СТО 173330282.27.010.001-2008 “Электроэнергетика. Термины и определения.” приведена более упрощенная формулировка:

А вот что говорится в ГОСТ 60309-4-2013 “Вилки, розетки и соединители промышленного назначения”.

Смысл во всех этих расшифровках названий один и тот же, и глобальных разночтений не наблюдается.

Теперь давайте рассмотрим определение пускателя.

Разобраться в этом нам поможет ГОСТ Р 500030.4.4-2012 “Аппаратура распределения и управления низковольтная”.

Самое главное, что вы должны понять из этого определения:

Например, в нем в качестве защиты от перегрузки может выступать тепловое реле.

Вытащите его, и ваш пускатель превратится в контактор. А еще в пускателях могут быть встроены защиты от обрыва фазы, от падения напряжения и др.

Все это и превращает обычный контактор в пускатель.

Исходя из этого и выводится главное правило, как отличить контактор от пускателя:

• контактор – это ОДИНОЧНЫЙ двухпозиционный коммутационный аппарат

• пускатель – это комбинация коммутационных устройств

Таким образом, назначение устройства вытекает из самого названия “пускатель” – от слова “пуск” двигателя. Контактор от слова “контакт”, то есть просто коммутировать, соединять и разъединять цепь (без ее защиты).

Никакие другие самовольные интерпретации не имеют под собой нормативного обоснования. Чем чаще вы будете обращаться именно к документам, а не к “электрикам с опытом”, тем проще будет докопаться до истины и самое главное, всегда можно будет убедительно доказать свои слова и правоту.

Контакторы и магнитные пускатели: сходства и различия

Важным элементом электрических цепей считаются различные виды коммутирующих устройств. Среди них наиболее широкое распространение получили контакторы и магнитные пускатели, подключаемые не только к силовым линиям, но и к цепям управления. Эти приборы очень похожи, поэтому нередко возникает вопрос, как отличить их один от другого, то есть, пускатель от контактора. Большинство выполняемых функций совершенно одинаковые, тем не менее, определенная разница между обоими устройствами все же существует.

Чем отличается контактор от пускателя

Сходство между этими приборами заключается в их предназначении. Они выполняют коммутацию в самых различных местах, преимущественно в силовых цепях. Большинство конструктивных элементов также совпадают. В тех и других аппаратах основными деталями являются электромагнитный привод, главные и вспомогательные контакты. У каждого устройства имеется как минимум одна пара контактов, используемых в цепях управления. Они могут быть замкнутыми или разомкнутыми.

Однако, магнитный пускатель и контактор имеют и отличия. Прежде всего, они отличаются своими габаритными размерами. Если взять два устройства с одинаковой токовой нагрузкой, то размеры и вес контактора будут заметно выше, чем у магнитного пускателя. По этой причине пускатели нередко именуются малогабаритными контакторами.

Существует разница и в области применения. Контакторы подходят для любых электрических сетей, а пускатель имеет ограничения в использовании. Этот фактор определяет и различия в конструкциях. Например, высокая частота включений-выключений контакторов возможна благодаря дугогасительным камерам, предусмотренным для каждого силового контакта. За счет этого увеличивается коммутационная способность и устойчивость к износу. Многие контакторы выпускаются в открытом исполнении, без корпуса, и устанавливаются в места, недоступные для попадания влаги и посторонних лиц. Для них предусмотрены специальные щиты управления.

В отличие от контактора, магнитный пускатель надежно защищен пластиковым корпусом, особенно его силовые контакты. В этих устройствах отсутствуют дугогасительные камеры, поэтому их нельзя использовать в мощных силовых цепях при большом количестве коммутаций. Частые дуговые разряды вызовут преждевременный износ контактов. Однако, пускатель считается более надежным прибором за счет усиленного корпуса, позволяющего устанавливать его пpaктически в любых местах.

Магнитные коммутационные устройства больше подходят для работы с асинхронными трехфазными электродвигателями переменного тока. Для этого в конструкции предусмотрено три пары силовых проводов. Кроме того, управляющие контакты выполняют поддержку установки во включенном состоянии, в том числе и в сложных цепях с реверсивными пусками. Контактор же используется со всеми цепями переменного тока и выполняет более простые действия по переключениям. В связи с этим приборы оборудованы дополнительными полюсами и контактными группами.

Устройство и принцип работы

Каждый пускатель и контактор являются важными элементами электрических сетей. Именно они выступают в качестве связующего звена между цепями и электроустановками. Несмотря на некоторое различие, оба прибора действуют по одному и тому же электромагнитному принципу.

Общими деталями обоих устройств являются проводные катушки с сердечниками, соединенными с контактами. Именно эти контакты участвуют в замыкании и размыкании цепи, по которой проходит электрический ток. Благодаря стальному или медному каркасу, катушка становится более прочной и быстрее охлаждается в процессе работы.

Работа устройства осуществляется следующим образом:

• Напряжение поступает на катушку и дает толчок к созданию магнитного импульса.
• Под его воздействием начинается движение подвижной части сердечника в направлении неподвижной части.
• В результате, происходит замыкание контактов и всей цепи, в которой появляется электрический ток, включающий в работу коммутируемое электрооборудование.
• После прекращения подачи электроэнергии магнитное поле пропадает и перестает удерживать сердечник.
• Специальная пружинная система возвращает его в исходное положение, после чего контакты и цепь размыкаются, а оборудование отключается.

Включение и отключение устройств выполняется при помощи кнопок ПУСК и СТОП, расположенных на отдельной панели. Кнопка ПУСК приводит в действие описанные процессы, силовые контакты замыкаются и остаются в этом положении, удерживаемые вспомогательными блок-контактами.

Существуют отличия между управляющими и силовыми цепями. В первом случае питание поступает на катушку из управляющей цепи и не превышает 230 вольт. Цепь участвующая в замыкании контактов, считается силовой, поскольку ее ток существенно превышает значение силы тока в цепи управления.

Назначение и различие средств коммутации

Назначение коммутирующих устройств может быть разным, этим они и отличаются. Например, контакторы (рис.1) применяются во всех силовых цепях с постоянным или переменным током. Минимальный ток, подлежащий переключению, составляет 100 А, а максимальный показатель достигает 4800 А. Напряжение в главной силовой цепи может достигать 2000 В, поэтому в большинстве случаев контакторы соединяются не с отдельными устройствами, а с целыми группами потребителей.

Магнитный пускатель (рис. 2) в первую очередь предназначен для работы с переменным током, но может работать и с сетями постоянного тока. Их основная функция заключается в дистанционном пуске, остановке или реверсе асинхронных электродвигателей с короткозамкнутым ротором, а также предотвращение их непроизвольного пуска. Кроме того, они используются для реостатного пуска или регулировки оборотов электроустановок с фазным ротором. Магнитные пускатели используются достаточно ограниченно, в сетях с максимальным напряжением до 380 В.

Читать еще:  В чем измеряется температура плавления

При ответе на вопрос, чем отличается контактор от магнитного пускателя, следует учесть, что коммутация при помощи контактора охватывает пpaктически все электрические цепи, в том числе и сложные схемы. Этим обусловлено широкое применение контакторов и их универсальность. Они идеально подходят для управления мощными двигателями, участками с большими нагрузками и частыми запусками, с напряжением в пределах 660 вольт.

В сложных схемах предпочтительнее использовать пускатель, особенно при наличии множества контрольных, защитных, управляющих и сигнальных цепей. В таких случаях невозможно обойтись лишь вспомогательными контактами, и решить проблему может только магнитный коммутационный прибор. С помощью защелок к пускателю можно подключить дополнительные группы контактов – до 8 единиц. В случае необходимости вместо контактов устанавливается реле времени механического типа. Подобные мероприятия позволяют избавиться от дополнительных реле и обойтись только контактными группами.

Нередко электромагнитные пускатели используются совместно с тепловыми реле, защищающими электродвигатели от перегрузок. Они закрепляются на коммутационной аппаратуре, повышая тем самым надежность всей схемы, за счет уменьшения кабельно-проводниковых соединений. Монтаж готовой системы существенно облегчается, а все элементы располагаются более компактно.

В отличие от пускателей, не во всех моделях контакторов предусмотрена установка дополнительных устройств. Поэтому такие приборы рекомендуется использовать в наиболее упрощенных схемах.

Особенности эксплуатации

Надежная работа коммутирующих устройств во многом зависит от соблюдения правил эксплуатации. Поэтому, используя контакторы и магнитные пускатели, следует их внимательно изучить и соблюдать во время работы.

Наиболее важными требованиями являются следующие:

• Перед тем как устанавливать контактор, необходимо очистить рабочие поверхности от смазки. Проверить правильность регулировок, состояние электрических соединений.
• В процессе работы необходимо проводить регулярные проверки технического состояния контактных групп. Эта процеДypa должна выполняться через каждые 50 тысяч сpaбатываний или одного аварийного отключения тока.
• При зачистке поверхностей контактов обязательно должна сохраняться их первоначальная форма.
• Разрывные контакты располагаются правильно относительно друг друга. Проверка расположения осуществляется с помощью копировальной бумаги.
• При наличии у контакторов нескольких полюсов, проверяется состояние контактов при их одновременном замыкании.
• Обязательно проверяется механическая блокировка, которая должна всегда быть в исправном состоянии.
• Во время работы следует постоянно следить за размерами зазора между контактами. Они подлежат обязательной замене при уменьшении начальной толщины на 50%, а при наличии накладок – на 80%.

Основные причины неисправностей

В течение срока эксплуатации отдельные контакторы и пускатели периодически выходят из строя по причине различных неисправностей.

Чаще всего этому подвержены управляющие катушки по следующим причинам:

• Напряжение, подаваемое из сети, не соответствует техническим условиям эксплуатации. Например, номинал катушки составляет 220 В, а подаваемое напряжение было в 380 В.
• Ток был подан на катушку с замкнутыми контактами.
• Изношенная изоляция медного провода обмотки, которая стала причиной межвиткового замыкания.
• Превышение рабочей температуры.

Другая неисправность сгорание главных контактов. Причины могут быть следующие:

• Неправильно рассчитанная нагрузка на магнитный пускатель.
• Подключение к трехфазной нагрузке через два силовых и один дополнительный контакт, не рассчитанный на высокую силу тока.
• Недостаточная мощность для нормального сцепления контактов из-за разной жесткости возвратных пружин.

Отличительные особенности контакторов и магнитных пускателей

Контакторы и магнитные пускатели — электротехнические приспособления, являющиеся немаловажными составляющими электрических сетей. Они предназначаются для связи между цепями силового типа и для цепей управления. Зачастую, специалисты по наладке оборудования, не всегда могут дать обоснованный ответ, чем отличается контактор от магнитного пускателя. Оба выполняют перечень схожих назначений, но все же различия между ними существуют, так как, каждый из них, обладает своеобразными функциями и особенностями.

Контакторы

Контактор — двухпозиционное устройство электромагнитного принципа, выполняющее дистанционное воздействие на включение и выключение электрических силовых цепей, в условиях обычного режима работы.

Принцип работы

Контакторы состоят из проводных катушек, в которых расположены сердечники, присоединенные к контактам замыкания (размыкания). Контакты замыкают (размыкают) цепь, которая пропускает ток. Медный (стальной) каркас упрочняет катушку и создает условия для охлаждения элементов.

Принцип работы контакторов заложен в двух действиях противоположного хаpaктера. На катушку поступает напряжение, вследствие чего, создается магнитный импульс, и подвижная часть сердечника начинает движение в сторону неподвижной части, и замыкает цепь, благодаря чему, в цепи появляется ток и включается электрооборудование. Когда подача энергии прекращается, сердечник, при помощи пружинной системы, возвращается в разомкнутое положение, что приводит к размыканию цепи и отключению оборудования.

Включаются и выключаются контакторы благодаря двум кнопкам «Пуск» и «Стоп» на панели кнопочного устройства. Замыкание контактов кнопки «Пуск» запускает процесс, описанный чуть выше, который приводит к замыканию силовых контактов и те остаются в замкнутом положении, даже после возврата кнопки в исходное положение. Такой эффект достигается, благодаря наличию, вспомогательных блок-контактов.

Системные цепи, имеют принципиальные отличия. Питание, поступающее на катушку, приходит с цепи управление, где ток не превышает 230 В. А цепь, которую замыкают контакты, называется силовой, так как она проводит ток, с силой, превышающей силу тока в цепи управления.

Область применения

Данные устройства, коммутируют цепи реактивной мощности и применяются в управлении электрическими двигателями, имеющими высокую мощность, а так же, в области инфраструктуры электрического трaнcпорта.

Магнитные пускатели

Магнитный пускатель — низковольтный аппарат комбинированного типа и электромагнитного принципа, который производит запуск электродвигателей, обеспечивает их непрерывное вращение, отключает от электропитания, защищает, выполняет реверсивные функции.

Принцип работы

Данный прибор, состоит из основной части, для стационарного крепления, катушки, якоря, который передвигается по направляющим механизма, пружинного механизма, стационарных и подвижных контактов и корпуса. Самые простые пускатели, предстают в виде коробки, оборудованной кнопкой и клеммами, для присоединения к силовым цепям и стационарным контактам.

Принцип действия, заключается в том, что, когда ток попадает на катушку пускателя, он сpaбатывает по принципу электромагнита. Под воздействием магнитного поля, якорь притягивается к сердечнику, вследствие чего происходит замыкание контактного мостика, и запускается электрооборудование. Нижнее положение якоря, влияет на работу всего прибора. В данном положении, должно быть надежное сцепление контактов, так как данная составляющая играет роль прочного соединения входных и выходных электрических проводов, в момент сpaбатывания схемы.

Отсутствие тока, влечет за собой, исчезновение магнитного поля вокруг катушки. Это приводит к отбрасыванию якоря вверх за счет энергии пружин, контактный мостик, находящийся на подвижной части, обеспечивает разрыв силовой цепи, что приводит к отключению питания и оборудования. В данной системе, тоже есть наличие, вспомогательных блок-контактов.

Исправность магнитных пускателей, можно проверять вручную. Если устройство исправно, то, при нажатии на якорь, должно ощущаться сопротивление от сжатия пружин. Такое ручное управление допустимо только для проверок и не применяется во время рабочего процесса.

Область применения

Основная сфера использования магнитных пускателей — запуск, остановка и реверс электрических двигателей асинхронного типа. А, так как эти устройства достаточно неприхотливы и защищены от воздействия окружающей среды, то их устанавливают для дистанционного управления осветительным оборудованием, компрессорными установками, насосами, кранами, электропечами, конвейерами, кондиционерами.

Отличия контакторов от магнитных пускателей

Габариты, конструктивные особенности и защищенность

В состав контактора входит пара силовых контактов и объемные камеры для дугового гашения, что делает это устройство достаточно тяжелым и большим. По этим причинам, он не оборудуется корпусом, что делает его опасным для посторонних лиц и незащищенным от влаги. Поэтому, они монтируются в специальных местах, коими являются специализированные щиты или электрические шкафы. Имеют от 1 до 5 полюсов.

Магнитный пускатель, в отличие от контактора, имеет пластиковый корпус и трех — парные силовые провода, не имеет камер для дугового гашения. Корпус делает его безопасным и защищенным от влаги и позволяет использовать пускатели, даже под открытым небом, но отсутствие камер защиты от дуговых зарядов, не позволяет его использование в цепях с высокими мощностями и множественными коммутациями.

Производственный фактор

Важно знать, что слаботочные контакторы не выпускаются, а значит в слаботочных цепях, возможно, устанавливать только магнитные пускатели. Именно это обстоятельство, позволяет пускателям держаться на плаву в рыночном сегменте данной сферы.

Назначение устройств

Несмотря на то, что пускатели отлично подходят для большинства электрических приборов, основным его назначением, являются трехфазные двигатели переменного тока. Пускатель выполняет функцию их запуска и отключения, а также предотвращает непроизвольный пуск. В принципе, пускатель обладает достаточно узконаправленной значимостью. Используются в сетях с напряжением до 380 В.

Контактор, в свою очередь, коммутирует, абсолютно все виды электрических цепей и применяется в конструкции сложносоставных схем, что делает его, пpaктически универсальным. Мощные электродвигатели, цепи компенсации реактивной мощности и иные области электротехники, где присутствуют частые запуски и большие нагрузки, вот основные сферы применения контакторов. Используются в сетях с напряжением до 660 В.

Необходимые действия при эксплуатации контакторов и магнитных пускателей

1. Перед установкой приборов, необходимо убрать смазку с рабочих поверхностей и проверить состояние, каждого электрического соединения и проверить, правильность регулировки устройств.
2. Необходимо регулярно проверять состояние контактной группы, периодически осматривая после 50 000 сpaбатываний или после каждого отключения тока в аварийном режиме.
3. Выполняя зачистку поверхности контактов, главное сохранять их первоначальную форму.
4. Проверять расположение разрывных контактов, относительно друг друга. В помощь будет копировальная бумага.
5. У контакторов, с несколькими полюсами, проверяется одновременное замыкание контактов всех полюсов.
6. Необходимо проводить проверку на исправность механической блокировки.
7. Постоянно проверять зазор между контактами. Заменяются они, когда первоначальная толщина уменьшается на 50%, а у контактов с накладками на 80%.

Читать еще:  Lcd телевизоры что это такое

Заново установленные контакты, должны соприкасаться по линии, длина которой по сумме, ровняется 75% и более, ширине подвижного контакта. Допускается контактное смещение, не более 1 мм по ширине.

Основные поломки контакторов и магнитных пускателей, и их причины

Выход из строя управляющей катушки

• было подано напряжение, от электрической сети, не соответствующее рекомендациям. То есть, была установлена катушка под напряжение 220 вольт, а напряжение подсоединяемой сети, составляло 380 вольт;
• подача тока на катушку, у контактов которой, образовалась перемычка. Итог — короткое замыкание и сгоревшие контакты катушки;
• межвитковое замыкание, вследствие естественного старения изоляции на медной обмотке катушки;
• превышенные рабочие температуры.

Сгорание главных контактов

• неправильный расчёт параметров нагрузки на пускатель.
• подключение устройства, с двумя силовыми и одним дополнительным контактом, к трёхфазной нагрузке. Дополнительный контакт не рассчитан на номинальную силу тока выше 10 А, вследствие чего, происходит сгорание более слабого звена;
• низкое напряжение на катушке, вследствие чего, возникает недостаток мощности выpaбатываемой силы, необходимой для сцепления главных контактов. Причина такого недостатка, кроется в разной жесткости возвратных пружин, когда возникает дребезг и уменьшается постоянство и площадь сцепления контактов.
• в процессе длительного срока работы, по причине воздействия, создаваемого вибрацией, ослабевает крепление проводников с контактными выводами. Уменьшение площади смыкания контактов, влечет за собой местный перегрев, что выводит контакты из строя.

Видео по теме

Чем отличается реле от контактора: особенности и отличия

Для работы различных электротехнических устройств применяют большое количество разнообразного коммутационного оборудования. В зависимости от назначения и параметров потрeбления используют большой диапазон электротехнической арматуры. Для включения света в квартире – нужен выключатель. На телефонной станции для соединения с абонентом – можно использовать реле. Запустить в работу электродвигатель средней мощности – используй пускатель. Для подключения питания на двигатель тепловоза – нужен контактор. Почему? Чем отличаются эти коммутационные электротехнические устройства?

Принцип работы реле

Реле – электронное или электромеханическое устройство, которое предназначено для коммутации электрической цепи под действием управляющего сигнала. Чаще всего это катушка, намотанная на сердечник. Под действием приложенного напряжения через нее проходит электрический ток, который создает магнитное поле. Это поле притягивает к сердечнику пластину, которая соединена с исполняющими контактами, коммутирующими вторичную цепь. Как правило, реле коммутирует сигналы с малыми токами и напряжениями.

В паспорте реле указан параметр: напряжение сpaбатывания. Это говорит о том, что при напряжениях ниже указанной границы, реле будет выключено. При превышении верхней границы оно может выйти из строя.

Классификация реле

По хаpaктеру приложенного к сердечнику напряжению реле бывают:

• Постоянного тока.
• Переменного тока.
• Поляризованные.

В зависимости от вида контактной группы:

Описание работы контактора

Контактор. Электротехническое устройство по своему принципу работы и устройству похожее на работу реле. При подаче напряжения на управляющую обмотку происходит притягивание рабочей части к сердечнику и с помощью дополнительных контактов блокирование его в этом положении – при снятии управляющего сигнала контактор находится в рабочем положении. Рабочая контактная группа соединяет потребителя с источником тока. Параметры вторичной цепи могут быть намного больше, чем управляющие. Это позволяет с помощью сигнала малой мощности коммутировать очень большие мощности на выходе. Контактор предназначен для коммутации силовых цепей.

Классификация контакторов

По виду приложенного напряжения:

• Постоянного напряжения.
• Переменного напряжения.

По роду тока во вторичной цепи:

1. Постоянного тока.
2. Переменного тока.

По количеству коммутируемых полюсов:

По наличию устройства гашения дуги:

• Присутствует устройство гашения.
• Отсутствует.

При сpaбатывании устройства в сети возникают импульсы, которые вредно влияют на другие системы, получающие электропитание из этой же сети, возникают так же и радиопомехи. Соседние устройства могут работать неправильно в этих условиях. Для исключения этого эффекта, некоторые типы контакторов комплектуются системой защиты от помех, которые сами выpaбатывают.

Принцип работы контактора: на катушку подается электрически ток, который создает электромагнитное поле, которые намагничивает сердечник.

При включении больших нагрузок имеющих индуктивный хаpaктер с помощью контактора, между его контактами возникает электрическая дуга, приводящая к обгоранию активного вещества на пластинах коммутации. Обычно, для улучшения хаpaктеристик в месте соединения, используют серебро. Оно имеет довольно большую цену и в случае выгорания приводит к дополнительным расходам на восстановление или замену.

Для того, чтобы исключить этот недостаток, контакторы оснащают дополнительными устройствами, способными гасить возникающую во время соединения электрическую дугу. Контакторы способны соединять нагрузку с очень большим напряжением и током.

Магнитный пускатель в системах автоматики

Магнитный пускатель (контактор) — это устройство, предназначенное для коммутации силовых электрических цепей. Чаще всего применяется для запуска/останова электродвигателей, но так же может использоваться для управления освещением и другими силовыми нагрузками.

Чем отличается контактор от магнитного пускателя?

Многих читателей могло покоробить от данного нами определения, в котором мы (сознательно) смешали понятия «магнитный пускатель» и «контактор», потому что в данной статье мы постараемся сделать упор на пpaктику, нежели на строгую теорию. А на пpaктике эти два понятия обычно сливаются в одно. Немногие инженеры смогут дать вразумительный ответ, чем же они действительно отличаются. Ответы различных специалистов могут в чём-то сходиться, а в чём-то противоречить друг другу. Представляем Вашему вниманию нашу версию ответа на этот вопрос.

Контактор — это законченное устройство, не предполагающее установки дополнительных модулей. Магнитный пускатель может быть оборудован дополнительными устройствами, например тепловым реле и дополнительными контактными группами. Магнитный пускателем может называться бокс с двумя кнопками «Пуск» и «Стоп». Внутри может находится один или два связанных между собой контактора (или пускателя), реализующими взаимную блокировку и реверс.

Магнитный пускатель предназначен для управления трёхфазным двигателем, поэтому всегда имеет три контакта для коммутации силовых линий. Контактор же в общем случае может иметь другое количество силовых контактов.

Устройства на этих рисунках правильнее называть магнитными пускателями. Устройство под цифрой один предполагает возможность установку дополнительных модулей, например теплового реле (рисунок 2). На третьем рисунке блок «пуск-стоп» для управления двигателем с защитой от перегрева и схемой автоподхвата. Это блочное устройство — тоже называют магнитным пускателем.

А вот устройства на следующих рисунках правильнее называть контакторами:

Они не предполагают установку на них дополнительных модулей. Устройство под цифрой 1 имеет 4 силовых контакта, второе устройство имеет два силовых контакта, а третье -три.

В заключение скажем: обо всех названных выше отличиях контактора и магнитного пускателя полезно знать для общего развития и помнить на всякий случай, однако придётся привыкнуть к тому, что на пpaктике эти устройства никто обычно не разделяет.

Устройство и принцип работы магнитного пускателя

Устройство контактора чем-то похоже на электромагнитное реле — оно так же имеет катушку и группу контактов. Однако контакты магнитного пускателя — разные. Силовые контакты предназначены для коммутации той нагрузки, которой управляет этот контактор, они всегда нормально открытые. Существуют еще дополнительные контакты, предназначенные для реализации управления пускателем (об этом речь пойдёт ниже). Дополнительные контакты могут быть нормально открытыми (NO) и нормально закрытыми (NC).

В общем случае устройство магнитного пускателя выглядит так:

Когда на катушку пускателя подаётся управляющее напряжение (обычно контакты катушки обозначаются А1 и А2), подвижная часть якоря притягивается к неподвижной и это приводит к замыканию силовых контактов. Дополнительные контакты (при наличии) механически связаны с силовыми, поэтому в момент сpaбатывания контактора они также меняют своё состояние: нормально открытые — замыкаются, а нормально закрытые, наоборот, размыкаются.

Схема подключения магнитного пускателя

Так выглядит простейшая схема подключения двигателя через пускатель. Силовые контакты магнитного пускателя KM1 подключены к клеммам электродвигателя. Перед контактором установлен автоматический выключатель QF1 для защиты от перегрузки. Катушка реле (А1-А2) запитана через нормально разомкнутую кнопку «Пуск» и нормально замкнутую кнопку «Стоп». При нажатии кнопки «Пуск» на катушку приходит напряжение, контактор сpaбатывает, запуская электродвигатель. Для остановки двигателя нужно нажать «Стоп» — цепь катушки разорвётся и контактор «расцепит» силовые линии.

Эта схема будет работать только если кнопки «пуск» и «стоп» — с фиксацией.

Вместо кнопок может быть контакт другого реле или дискретный выход контроллера:

Читать еще:  Как проверить кондер мультиметром

Контактор можно включить и выключить с помощью ПЛК. Один дискретный выход контроллера заменит кнопки «пуск» и «стоп» — они будут реализованы логикой контроллера.

Схема «самоподхвата» магнитного пускателя

Как уже было сказано, предыдущая схема с двумя кнопками работает только если кнопки с фиксацией. В реальной жизни её не используют из-за её неудобства и небезопасности. Вместо неё используют схему с автоподхватом (самоподхватом).

На этой схеме используется дополнительный нормально открытый контакт пускателя. При нажатии на кнопку «пуск» и сработки магнитного пускателя дополнительный контакт КМ1.1 замыкается одновременно с силовыми контактами. Теперь кнопку «пуск» можно отпустить — её «подхватит» контакт КМ1.1.

Нажатие кнопки «стоп» разорвёт цепь катушки и вместе с этим разомкнётся доп. контакт КМ1.1.

Подключение двигателя через пускатель с тепловым реле

На рисунке изображён магнитный пускатель с установленным на него тепловым реле. При нагревании электродвигатель начинает потрeбллять больший ток — его и фиксирует тепловое реле. На корпусе теплового реле можно задать значение тока, превышение которого вызовет сработку реле и замыкание его контактов.

Нормально закрытый контакт теплового реле использует в цепи питания катушки пускателя и рвёт её при сработке теплового реле, обеспечивая аварийное отключение двигателя. Нормально открытый контакт теплового реле может быть использован в сигнальной цепи, например для того, чтобы зажечь лампу «авария» при отключении электродвигателя по перегреву.

Реверсивный пускатель

Реверсивный магнитный пускатель — устройство, с помощью которого можно запускать вращение двигателя в прямом и обратном направлениях. Это достигается за счёт смены чередования фаз на клеммах электродвигателя. Устройство состоит из двух взаимоблокирующихся контакторов. Один из контакторов коммутирует фазы в порядке А-В-С, а другой, например, А-С-В.

Взаимная блокировка нужна, чтобы нельзя было случайно одновременно включить оба контактора и устроить межфазное замыкание.

Схема реверсивного магнитного пускателя выглядит так:

Реверсивный пускатель может изменить чередование фаз на двигателе, коммутируя питающее двигатель напряжение через контактор КМ1 или КМ2. Обратите внимание, что порядок следования фаз на этих контакторов различается.

При нажатии Кнопки «Прямой пуск» двигатель запускается через контактор КМ1. При этом размыкается дополнительный контакт этого пускателя КМ1.2. Он блокирует запуск второго контактора КМ2, поэтому нажатие кнопки «Реверсивный пуск» ни к чему не приведёт. Для того чтобы запустить двигатель в обратном (реверсивном) направлении, нужно сначала остановить его кнопкой «Стоп».

При нажатии кнопки «Реверсивный пуск» сpaбатывает контактор КМ2, а его дополнительный контакт КМ2.2 блокирует контактор КМ1.

Автоподхват контакторов КМ1 и КМ2 осуществляется с помощью нормально открытых контактов КМ1.1 и КМ2.1 соответственно (см. раздел «Схема самоподхвата магнитного пускателя»).

Контакторы и магнитные пускатели

Контакторы и магнитные пускатели представляют собой устройства, широко использующиеся в электротехнике для обеспечения коммуникации между управляющими и силовыми электроцепями. Те, кто недостаточно разбирается в классификации электротехнического оборудования, зачастую не осведомлены, в чем заключается различие между этими типами приборов. Хотя назначение у них в целом сходное, между устройствами имеет место быть разница в ряде хаpaктеристик.

Контакторы

Функция магнитного контактора состоит в дистанционном управлении включением и отключением электроцепей силового хаpaктера в рутинном режиме.

Принцип работы

Электромагнитное устройство имеет в себе дроссели с сердечниками, соединенными с замыкательными контактами. На последних лежит бинарная операция закрывания-открывания токопропускающей цепочки. Схема действия выглядит так: когда на дроссель идет напряжение, благодаря появляющемуся импульсу, движущийся компонент сердечника перемещается по направлению к статичному, и цепь замыкается. В ней появляется электроток, и оборудование начинает работу. При прекращении поступления энергии сердечник пружиной перенаправляется в исходную позицию. Тогда цепь размыкается, а техника выключается. На катушку устройства питание идет с управляющей цепи (не более 230 В), а замыкание контактов относится к силовой, несущей большую нагрузку.

Важно! На передней панели прибора есть клавиши «Пуск» и «Стоп», посредством которых можно инициировать и прекратить его работу. Когда контакты пусковой клавиши замыкаются, аналогичное происходит с силовыми, которые пребывают в такой позиции даже тогда, когда кнопка возвратится в исходное состояние. Эта особенность обусловлена присутствием добавочных контактов.

Область применения

Эти приборы используются для коммутации цепей реактивной мощности. Одной из основных сфер применения является координация работы мощных электродвигателей (более 100 кВт). Используются они и в трaнcпортной инфраструктуре. Большой популярностью пользуются устройства модульного исполнения.

Магнитные пускатели

Эти устройства представляют собой низковольтные приборы смешанного типа. Как и контакторов, их функционирование опирается на электромагнитный принцип. Устройства запускают и выключают двигатели, реализуют функцию реверса.

Принцип работы

В корпус аппарата помещаются подвижный якорь, дроссель, пружинный блок, статичные и движущиеся контакты. Когда электрический ток идет на дроссель, возникает магнитное поле. Под его действием якорек приближается к сердечнику, что влечет за собой замыкающее движение контактного моста и включение оборудования. Нижняя позиция якорька оказывает влияние на функционирование устройства. В этой позиции большое значение имеет надежность соединения контактов, потому что этот компонент выполняет функцию соединения электропроводов входа и выхода, когда схема сpaбатывает.

Когда тока нет, магнитное поле дросселя также исчезает. Тогда под действием пружинного механизма якорь отбрасывается кверху. Расположенный на движущейся детали контактный мост создает разрыв в силовой электроцепи. Вследствие этого электрооборудование выключается. Как и предыдущий прибор, пускатель снабжен добавочными контактами.

Важно! Тестирование исправности прибора легко провести своими руками. У работоспособного прибора при давлении на якорь чувствуется сопротивление сжимающегося пружинного механизма. Но с другими целями (кроме тестирования) осуществлять такое механическое воздействие нельзя.

Область применения

В первую очередь, эти аппараты заточены под включение, остановку и отключение асинхронных электродвигателей. Благодаря закрытому исполнению корпуса и невысокой требовательности к условиям эксплуатации, их применяют и для управления электрическими печами, насосами, компрессорами и рядом других агрегатов.

Отличия контакторов от магнитных пускателей

При рассмотрении вопроса о приобретении коммутационного прибора нужно хорошо представлять себе, чем отличается пускатель от контактора. Аппараты имеют ряд конструктивных и эксплуатационных различий.

Габариты, конструктивные особенности и защищенность

Контактор может иметь до пяти полюсов. Благодаря присутствию дугогасительных камер, контакторные устройства отличаются большими размерами и значительной массой. Часто «начинка» изделия даже не помещается в корпус, чтобы не создавать дополнительное утяжеление. Однако эта «оголенность» представляет опасность для окружающих. Отсутствие корпуса также означает невозможность защититься от попадания жидкости, что накладывает ограничения на то, куда можно ставить контактор. Его помещают в специальный щиток или электрический шкаф.

Пускатели обычно являются более компактными устройствами. «Начинку» размещают в пластмассовом корпусе, что обеспечивает защиту от влаги и безопасность для пользователей и сторонних лиц. Благодаря этому, устройство можно устанавливать даже на открытом воздухе. Но у аппарата нет дугогасительной камеры, это ограничивает возможности его эксплуатации. В высокомощных электроцепях и там, где имеется большое число коммутаций, использовать пускатель не рекомендуется.

Производственный фактор

Еще одним отличием пускателя от контактора является то, что в слаботочных исполнениях изготавливаются только первые. Данная особенность – одно из обстоятельств, обеспечивающих популярность пускателей и их широкую представленность на рынке этого класса приборов. Контакторы в слаботочных цепях устанавливать не следует.

Назначение устройств

Хотя пускатели и относятся к устройствам широкого профиля, подходящим для эксплуатации во многих системах, их главной стезей являются трехфазные электродвигатели, функционирующие на переменном токе. Прибор не только запускает и отключает двигатель, но и пpeдoxpaняет его от непреднамеренного запуска. Применять его можно в электросетях напряжением до 380 Вт.

В отношении контакторов можно сказать, что они могут выполнять коммутацию любых типов цепочек, но их конструктивные особенности требуют создания определенных условий. Предел напряжения будет составлять 660 В. Изделия подходят для применения в таких системах, как цепочки компенсации реактивной мощности. Используются они и для работы с электрическими двигателями и разными типами цепей, несущих высокую нагрузку.

Действия при эксплуатации контакторов и магнитных пускателей

При подключении и эксплуатации данных видов приборов для обеспечения безопасности и исправности функционирования требуется соблюдение ряда правил:

1. Перед тем, как устанавливать устройство, надо ликвидировать смaзoчный слой с рабочих поверхностей и провести проверку того, насколько корректно отрегулированы приборы. Также надо исследовать кондицию электрических соединений.
2. Время от времени надо проверять кондицию контактной группы. Делать это нужно каждый раз после вырубания электротока в аварийном режиме, а также по прошествии 50 тысяч сpaбатываний.
3. Очищая поверхность контактов, нужно заботиться о том, чтобы не деформировать их. Также проверяется позиция разрывных контактов по отношению друг к другу.
4. У многополюсных контакторов тестируется параллельное замыкание для всех имеющихся полюсов.
5. Проверять величину зазора промеж контактов. Замена проводится при уменьшении наполовину (при наличии накладок – на 80%).

Обе группы приборов имеют определенные ограничения в отношении условий эксплуатации и сферы применения. Для корректной работы цепи нужно подобрать устройство, релевантное актуальным условиям.

Видео

Еще:
Музыка -1 :: Музыка -2 :: Музыка -3 :: Музыка -4 :: Музыка -5 :: Музыка -6 :: Музыка -7 :: Музыка -8 :: Музыка -9 :: Музыка -10 :: Музыка -11 ::

Difference Between Relay and Contactor

Toggle Nav

Search

• Compare Products

Menu

Account

Settings

Currency

SGD — Singapore Dollar

• USD — US Dollar

26 мая 2020 г. | РАЗМЕЩЕНО: Статьи

Разница между реле и контактором

[vc_row type=»in_container» full_screen_row_position=»middle» scene_position=»center» text_color=»dark» text_align=»left» overlay_strength=»0.3″ shape_divider_position=»bottom» ][vc_column column_padding=»без дополнительного заполнения» column_padding_position=»все» background_color_opacity=»1″ background_hover_color_opacity=»1″ column_shadow=»none» column_border_radius=»none» table_text_alignment=»default» phone_text_alignment=»default» column_border_width=» none» column_border_style=»solid»][image_with_animation image_url=»1647″alignment=»center» animation=»Fade In» border_radius=»none» box_shadow=»none» max_width=»100%»][/vc_column][/vc_row ][vc_row type=»in_container» full_screen_row_position=»middle» scene_position=»center» text_color=»dark» text_align=»left» overlay_strength=»0.3″ shape_divider_position=»bottom»][vc_column column_padding=»no-extra-padding» column_padding_position=»все» background_color_opaci ty=»1″ background_hover_color_opacity=»1″ column_shadow=»none» column_border_radius=»none» table_text_alignment=»default» phone_text_alignment=»default» column_border_width=»none» column_border_style=»solid»][vc_column_text]Много путаницы в отрасли о разнице между реле и контакторами. Реле используются для управления контактами электрической цепи из-за изменения параметров или условий в той же цепи или любой другой связанной цепи. Контакторы , с другой стороны, используются для многократного прерывания или установления соединений в электрической цепи при различных условиях.[/vc_column_text][divider line_type=»No Line»][vc_row_inner column_margin=»default» text_align=»left» ][vc_column_inner column_padding=»без дополнительного заполнения» column_padding_position=»все» background_color_opacity=»1″ background_hover_color_opacity=»1″ column_shadow=»none» column_border_radius=»none» column_border_width=»none» column_border_style=»solid»][nectar_btn size=»большой» open_new_tab=»true» button_style=»regular» button_color_2=»extra-color-gradient-1″ icon_family=»none» url=»https://share.hsforms.com/1Q4cm29OyTdiN-TYeXxrMdQ4sq12″ text=»Скачать электронную книгу»][/vc_column_inner][/vc_row_inner][/vc_column][/vc_row][vc_row type=»in_container» full_screen_row_position=»middle» scene_position=»center» text_color=»dark» text_align =»left» overlay_strength=»0. 3″ shape_divider_position=»bottom»][vc_column column_padding=»no-extra-padding» column_padding_position=»all» background_color_opacity=»1″ background_hover_color_opacity=»1″ column_shadow=»none» column_border_radius=»none » table_text_alignment=»default» phone_text_alignment=»default» column_border_width=»none» column_border_style=»solid»][vc_custom_heading text=»Работа реле и контактора»][/vc_column][/vc_row][vc_row type=»in_container» full_screen_row_position =»средний» scene_position=»центр» text_color=»темный» text_align=»левый» overlay_strength=»0,3″ shape_divider_position=»нижний»][vc_column column_padding=»без дополнительных отступов» column_padding_position=»все» background_color_opacity=»1 » background_hover_color_opacity = «1» column_shadow = «нет» c olumn_border_radius=»none» table_text_alignment=»default» phone_text_alignment=»default» column_border_width=»none» column_border_style=»solid»][vc_column_text]A 9Реле 0005 представляет собой тип электромагнитного переключателя, который работает на основе изменения тока в цепи. Когда в цепи обнаруживается состояние перегрузки, электромагнитный якорь реле замыкается или размыкается в зависимости от конфигурации. Принцип действия контактора аналогичен реле; ток, протекающий через контактор , возбуждает электромагнит. Когда в электрической цепи обнаруживается перегрузка, электромагнит под напряжением создает магнитное поле. Это приводит к тому, что ядро ​​ контактор , чтобы перевести якорь в открытое положение, тем самым перекрыв поток энергии в цепи.[/vc_column_text][/vc_column][/vc_row][vc_row type=»in_container» full_screen_row_position=»middle» scene_position=»center » text_color=»темный» text_align=»левый» overlay_strength=»0,3″ shape_divider_position=»bottom»][vc_column column_padding=»no-extra-padding» column_padding_position=»all» background_color_opacity=»1″ background_hover_color_opacity=»1″ column_shadow= «none» column_border_radius=»none» table_text_alignment=»default» phone_text_alignment=»default» column_border_width=»none» column_border_style=»solid»][vc_custom_heading text=»Сравнение реле и контакторов»][/vc_column][/vc_row][ vc_row type=»in_container» full_screen_row_position=»middle» scene_position=»center» text_color=»dark» text_align=»left» overlay_strength=»0. 3″ shape_divider_position=»bottom»][vc_column column_padding=»no-extra-padding» column_padding_position= «все» background_color_opacity=»1″ background_hover_color_opacity=»1″ column_shadow=»none» column_border_radius=»none» table_text_alignment=»default» phone_text_alignment=»default» column_border_width=»none» column_border_style=»solid»][vc_column_text]Однако между реле и контакторами есть несколько различий: некоторые основные и общие различия между ними обсуждаются ниже. 1. Грузоподъемность Первое различие между реле и контактором заключается в том, что имеют разную нагрузочную способность . Реле используются с электрическими нагрузками в диапазоне около 10 ампер или меньше, в то время как нагрузочная способность контактора превышает 10 ампер. 2. Стандарты открытых/замкнутых контактов Второе отличие заключается в том, что реле предназначены для работы в обоих направлениях , т.е. в нормально разомкнутом или нормально замкнутом состоянии в зависимости от функции. Пока 9Контакторы 0005 предназначены для работы в нормально разомкнутой конфигурации . Это можно резюмировать следующим образом: когда контактор срабатывает, контактор не подключается к цепи, в то время как реле может иметь соединение или не иметь соединения с цепью при срабатывании в соответствии с конфигурацией реле в цепи. 3. Вспомогательные контакты В контакторах вспомогательные контакты используются для выполнения другой функции, связанной с управлением контактором. Вспомогательные контакты контактора могут быть нормально разомкнутыми или нормально замкнутыми по требованию. 4. Функции безопасности Функции безопасности в реле и контакторах различаются в зависимости от мощности каждого устройства. Подпружиненные контакты используются для обеспечения отключения или размыкания цепи в случае любого состояния перегрузки, чтобы уменьшить или предотвратить повреждение электрических устройств. Реле используются в цепях с нагрузочной способностью, равной или меньшей 10 ампер, поэтому подпружиненные контакты обычно не используются в реле из-за их низкой нагрузочной способности. С другой стороны, контакторы имеют нагрузочную способность более 10 ампер, что означает, что они могут выдерживать более высокие нагрузки. Поскольку контакторы несут более высокие нагрузки, используются подпружиненные контакты, чтобы обеспечить разрыв цепи, когда она обесточена из-за состояния перегрузки. В цепях с более высокими нагрузками контакты контакторов свариваются вместе, и это может привести к опасному сценарию, так как в случае перегрузки цепь не будет разомкнута, чтобы исключить этот сценарий, используются подпружиненные контакты.[/vc_column_text ][/vc_column][/vc_row][vc_row type=»in_container» full_screen_row_position=»middle» scene_position=»center» text_color=»dark» text_align=»left» overlay_strength=»0.3″ shape_divider_position=»bottom»][vc_column column_padding =»без дополнительного заполнения» column_padding_position=»все» background_color_opacity=»1″ background_hover_color_opacity=»1″ column_shadow=»none» column_border_radius=»none» table_text_alignment=»default» phone_text_alignment=»default» column_border_width=»none» column_border_style= «solid»][vc_custom_heading text=»Применение реле и контакторов»][/vc_column][/vc_row][vc_row type=»in_container» full_screen_row_position=»middle» scene_position=»center» text_color=»dark» text_align=»left «overlay_strength=»0. 3″ shape_divider_position=»bottom»][vc_column column_padding=»без дополнительных отступов» column_padding_position=»all» background_color_opacity=»1″ background_hover_color_opacity=»1″ column_shadow=»none» column_border_radius=»none» table_text_alignment=»default» phone_text_alignment =»default» column_border_width=»none» column_border_style=»solid»][vc_column_text]Реле разработаны для использования в различных однофазных сетях, поэтому они имеют однофазные приложения, а контакторы разработаны для использования в трехфазных сетях. . Различные типы реле используются в разных схемах для разных приложений, в то время как некоторые обычные приложения реле:

• Автомобильные приложения
• Управление двигателем
• Промышленное применение
• Управление силовыми нагрузками

Контакторы также имеют разные категории, и, хотя существует множество применений контакторов, некоторые общие области применения перечислены ниже:

• Пускатели двигателей
• Переключение конденсаторных батарей
• Управление освещением

[/vc_column_text][/vc_column][/vc_row][vc_row type=»in_container» full_screen_row_position=»middle» scene_position=»center» text_color=»dark» text_align=»left» overlay_strength=»0. 3″ shape_divider_position=»bottom»] [vc_column column_padding=»без дополнительного заполнения» column_padding_position=»все» background_color_opacity=»1″ background_hover_color_opacity=»1″ column_shadow=»none» column_border_radius=»none» table_text_alignment=»default» phone_text_alignment=»default» column_border_width=»none » column_border_style=»solid»][image_with_animation image_url=»9121″ выравнивание=»центр» анимация=»Нет» img_link_target=»_blank» border_radius=»нет» box_shadow=»нет» max_width=»100%» img_link=»https://share.hsforms.com/1Q4cm29OyTdiN-TYeXxrMdQ4sq12″ ][/vc_column][/vc_row]



В отрасли существует много путаницы по поводу различий между реле и контакторами

Реле используются для управления контактами электрической цепи из-за изменения параметров или условия в той же цепи или любой другой связанной цепи.0003

Контакторы , с другой стороны, используются для многократного прерывания или установления соединений в электрической цепи при различных условиях.

СКАЧАТЬ ЭЛЕКТРОННУЮ КНИГУ

Работа реле и контактора

A  реле  – это тип электромагнитного переключателя, работа которого основана на изменении тока в цепи. Когда в цепи обнаруживается состояние перегрузки, электромагнитный якорь реле замыкается или размыкается в зависимости от конфигурации.

Принцип действия контактора аналогичен реле; ток, протекающий через контактор , возбуждает электромагнит. Когда в электрической цепи обнаруживается перегрузка, электромагнит под напряжением создает магнитное поле. Это заставляет сердечник контактора перемещать якорь в разомкнутое положение, тем самым прерывая поток энергии в цепи.

Сравнение реле и контакторов

Между реле и контакторами есть несколько различий, однако некоторые основные и общие различия между ними обсуждаются ниже.

1. Нагрузочная способность

Первое различие между реле и контактором заключается в том, что оба имеют разную нагрузочную способность . Реле используются с электрическими нагрузками в диапазоне около 10 ампер или меньше, в то время как нагрузочная способность контактора превышает 10 ампер.

2. Стандарты открытого/замкнутого контакта

Второе отличие состоит в том, что 9Реле 0005 предназначены для работы в обоих направлениях , то есть в нормально разомкнутом или нормально замкнутом состоянии в зависимости от функции.

В то время как контакторы предназначены для работы в нормально разомкнутой конфигурации . Это можно резюмировать следующим образом: когда контактор срабатывает, контактор не подключается к цепи, в то время как реле может иметь соединение или не иметь соединения с цепью при срабатывании в соответствии с конфигурацией реле в цепи.

3. Вспомогательные контакты

В контакторах вспомогательные контакты используются для выполнения другой функции, связанной с управлением контактором. Вспомогательные контакты контактора могут быть нормально разомкнутыми или нормально замкнутыми по требованию.

4. Функции безопасности

Функции безопасности в реле и контакторах различаются в зависимости от мощности каждого устройства. Подпружиненные контакты используются для обеспечения отключения или размыкания цепи в случае любого состояния перегрузки, чтобы уменьшить или предотвратить повреждение электрических устройств. Реле используются в цепях с нагрузочной способностью, равной или меньшей 10 ампер, поэтому подпружиненные контакты обычно не используются в реле из-за их низкой нагрузочной способности.

С другой стороны, контакторы имеют нагрузочную способность более 10 ампер, что означает, что они могут выдерживать более высокие нагрузки. Поскольку контакторы несут более высокие нагрузки, используются подпружиненные контакты, чтобы обеспечить разрыв цепи, когда она обесточена из-за состояния перегрузки. В цепях с более высокими нагрузками контакты контакторов свариваются вместе, что может привести к опасному сценарию, так как в случае перегрузки цепь не будет разомкнута, чтобы исключить этот сценарий, используются подпружиненные контакты.

Применение реле и контакторов

Реле разработаны для использования в различных однофазных сетях, поэтому они имеют однофазное применение, а контакторы разработаны для использования в трехфазных сетях. Различные типы реле используются в разных цепях для разных приложений, в то время как некоторые обычные приложения реле:

• Автомобильные приложения
• Управление двигателем
• Промышленное применение
• Управление силовыми нагрузками

Контакторы также имеют разные категории, и, хотя существует множество применений контакторов, некоторые общие области применения перечислены ниже:

• Пускатели двигателей
• Переключение конденсаторных батарей
• Управление освещением


• Поделитесь этой статьей в социальных сетях

Контактор и реле: в чем разница?

В отрасли существует много путаницы в отношении разницы между контактором и реле, и во многих случаях эти термины используются почти взаимозаменяемо. Определяющие различия не всегда ясны, поэтому мы решили попытаться помочь разобраться в ответе.

По данным Института инженеров по электротехнике и электронике:

Реле – «Устройство, с помощью которого контакты в одной цепи приводятся в действие изменением условий в той же самой цепи или в одной или нескольких связанных цепях»

Контактор – «Устройство для многократного установления и разрыва электрической цепи при нормальных условиях»

Чем контакторы отличаются от реле?

Определения в учебниках достаточно похожи, но на самом деле это нам не поможет. Оба выполняют одну и ту же задачу переключения цепи! Так что же действительно отличает эти два устройства?

1. Грузоподъемность

Реле обычно классифицируются как рассчитанные на нагрузки 10 А и менее, в то время как контактор используется для нагрузок более 10 А, но это определение, хотя и простое, дает неполную картину. Он не учитывает никаких физических различий или стандартов.

2. Стандарты открытого/замкнутого контакта

Контакторы

предназначены почти исключительно для работы с нормально разомкнутыми (форма А) контактами. С другой стороны, реле могут и часто бывают как нормально открытыми, так и нормально закрытыми в зависимости от желаемой функции. Это означает, что контактор, когда он обесточен, (обычно) не имеет связи. С реле вполне может быть.

3. Вспомогательные контакты

Чтобы немного запутать ситуацию, контакторы часто снабжены вспомогательными контактами, которые могут быть НО или НЗ, однако они используются для выполнения дополнительных функций, связанных с управлением контактором. Например, контактор может передавать мощность на двигатель, в то время как вспомогательный контакт находится в цепи управления пускателя двигателя и обычно используется для включения контрольной лампочки, указывающей, что двигатель работает.

4. Элементы безопасности (подпружиненные контакты)

Поскольку контакторы обычно выдерживают высокие нагрузки, они часто содержат дополнительные функции безопасности, такие как подпружиненные контакты, которые помогают гарантировать разрыв цепи при обесточивании. Это важно, потому что в ситуациях с высокой нагрузкой контакты могут свариться друг с другом. Это может создать опасную ситуацию, когда цепь находится под напряжением, когда она должна быть выключена. Подпружиненные контакты помогают уменьшить эту вероятность, а также обеспечивают одновременное размыкание всех цепей. Поскольку реле обычно рассчитаны на меньшую мощность, подпружиненные контакты встречаются гораздо реже.

5. Средства безопасности (дугогашение)

Еще одна функция безопасности, обычно включаемая в контакторы из-за высоких нагрузок, которые они обычно несут, — это подавление дуги. Магнитное подавление дуги работает за счет увеличения пути, по которому должна пройти дуга. Если это расстояние увеличивается дальше, чем может преодолеть энергия, дуга гасится. Поскольку реле не рассчитано на высокие нагрузки, искрение вызывает меньше беспокойства, а гашение дуги гораздо реже используется в реле.

6. Средства безопасности (перегрузки)

Наконец, контакторы обычно подключаются к устройствам защиты от перегрузки, которые прерывают цепь, если ток превышает установленный порог в течение выбранного периода времени, обычно 10-30 секунд. Это помогает защитить оборудование после контактора от повреждения электрическим током. На реле перегрузки встречаются гораздо реже.

Применение контакторов и реле

Контакторы

обычно изготавливаются и используются в трехфазных приложениях, тогда как реле чаще используется в однофазных приложениях. Контактор соединяет 2 полюса вместе без общей цепи между ними, в то время как реле имеет общий контакт, который подключается к нейтральному положению. Кроме того, контакторы обычно рассчитаны на напряжение до 1000 В, а реле обычно рассчитаны только на 250 В.

Выбор между контакторами и реле для вашего приложения

При выборе одного из двух вариантов вам помогут несколько общих правил, которым вы можете следовать.

Когда использовать реле:

• Ток 10 А или менее
• До 250 В переменного тока
• 1 фаза

Когда использовать контактор:

• Ток 9 А или выше
• До 1000 В переменного тока
• 1 или 3 фазы

Всегда сверяйтесь со спецификациями элементов, которые собираетесь использовать, и обсуждайте их с лицензированным электриком. Это только для информационных целей.

На практике вы также должны смотреть на функцию. Для любой цепи, в которой может возникнуть состояние перегрузки, а отказ от обесточивания цепи создаст опасное состояние, контактор, вероятно, является лучшим выбором из-за дополнительных функций безопасности. Для коммутации малой мощности, когда дополнительные функции безопасности контактора не нужны, реле обычно является более экономичным выбором.

У вас остались вопросы о различиях между контактором и реле? Свяжитесь с нашими экспертами в Springer Controls уже сегодня!

Контактор

и реле — в чем разница между реле и контакторами

Knowledge C&S Electric Обновлено: 25 января 2022 г.

Содержание

1. Так в чем же сходство между контактором и реле управления?
2. В чем разница между контактором и реле управления?
3. Реле управления
4. Контактор
5. Функции безопасности

Контакторы и реле управления представляют собой электрические переключатели, используемые для переключения нагрузок и управления электрической цепью соответственно. Обычно средой гашения дуги является воздух, поэтому они называются контакторами с воздушным прерыванием и реле управления воздушным прерыванием. Поскольку оба переключателя используются в одной и той же панели управления, людям сложно понять разницу между контактором и управляющим реле.

Так в чем же сходство контактора и управляющего реле?

Контактор и реле управления работают по одному принципу. В основном это электромагнитные переключатели с электрическим приводом, которые предназначены для переключения или управления нагрузками. Более того, оба они имеют схожую конструкцию:

1. Оба, контактор и реле управления, имеют верхний корпус с набором нормально разомкнутых или нормально замкнутых контактов. Нижний корпус в обоих случаях имеет набор магнита и катушки с внешней крышкой для защиты всех внутренних частей.

В чем разница между контактором и реле управления?

Основное различие между реле управления и контакторами заключается в номинальном токе, на который они рассчитаны. Контакторы используются для нагрузок, которые имеют сравнительно более высокие токи и более высокие напряжения в сети.

Вот краткое определение контактора и реле управления, которое поможет вам понять основное различие между ними:

Реле управления:

Это устройство, с помощью которого контакты в одной цепи управляются изменением условий в цепи. той же цепи или в связанных цепях.

Контактор:

Это устройство, которое используется для многократного включения и отключения электрической цепи в нормальных условиях.

В таблице ниже показаны четыре основных различия между контактором и реле управления:

Реле управления Контакторы. Реле управления Реле управления Контакторы Стандарты открытого/замкнутого контакта Реле управления 9Контакторы 0325, с другой стороны, предназначены почти исключительно для работы с нормально разомкнутыми (форма А) контактами. Реле управления Контакторы

	Критерии	Реле управления	Контактор
1	Размер устройства	имеют относительно меньшие или одинаковые размеры (до номинала контактора 12 А)	больше по размеру по сравнению с реле управления
2	Коммутационная способность по току	обычно классифицируются как несущие нагрузку 10 А или менее	Контактор будет использоваться для нагрузок более 10 А
3	Применение	чаще используется в цепях управления, которые являются однофазными цепями.	обычно предназначены для коммутации трехфазной нагрузки.
4	Вспомогательные контакты	Реле управления состоит как минимум из двух замыкающих/размыкающих контактов	Контактор состоит как минимум из одного набора трехфазных силовых контактов, а в некоторых случаях также предусмотрены дополнительные встроенные вспомогательные контакты.
5		могут и часто бывают как нормально разомкнутыми, так и/или нормально замкнутыми в зависимости от желаемой функции.
6	Напряжение системы	обычно рассчитаны только на 250 В	обычно рассчитаны на напряжение до 1000 В

Ниже приведены некоторые другие критерии, которые действительно отличают эти два устройства:

Функции безопасности

Контакторы рассчитаны на большой ток и, следовательно, имеют дополнительные функции безопасности, такие как подпружиненные контакты, гарантирующие разрыв цепи. в обесточенном состоянии — предотвращает подачу питания на цепь, когда она должна быть выключена, подпружиненные контакты также предотвращают дребезг контактов, что приводит к длительному сроку службы контактов. Поскольку реле управления рассчитано на меньшую мощность, подпружиненные контакты не так распространены.

• Гашение дуги:

Из-за того, что контакторы обычно несут высокие нагрузки, они включают в себя дугогаситель для более быстрого гашения дуги. Поскольку реле управления не предназначены для высоких нагрузок, дугогашение не является обычным явлением для реле управления.

Выбор между контакторами и реле управления для приложения

При выборе между контактором и реле управления; всегда учитывайте некоторые важные моменты.

	Когда использовать Реле управления	Когда использовать контактор
1	Ток 10 А или менее	9А или более ток
2	1 фаза	1 или 3 фазы
3	До 250 В переменного тока	До 1000 В переменного тока

В C&S Electric мы разрабатываем и производим надежные и универсальные контакторы и реле управления, разработанные с использованием современных технологий для обеспечения полной защиты и безопасности с длительным механическим и электрическим сроком службы. Мы предлагаем ряд высоконадежных контакторов и реле управления, включая контакторы RobusTa и реле управления перегрузкой, миниконтакторы, контакторы D-диапазона, 2-полюсные и 4-полюсные контакторы, контакторы exceeD, контакторы Robusta2, контакторы для работы с конденсаторами и контакторы определенного назначения.

Предыдущая статьяРазница между предохранителем и автоматическим выключателем

Следующая статьяКонтроллер насоса: выбор подходящей системы управления двигателем для вашего насоса

Разница между контактором и реле

Содержание

Для чего используется контактор?

Итак, что такое контактор? Контактор служит электрическим переключающим устройством и используется для переключения нагрузки двигателей, освещения, конденсаторов и других механизмов, содержащих большие токи. 9Электрический контактор 0005 обычно допускает нагрузку до 12500 А. Хотя они не обеспечивают защиты от короткого замыкания или перегрузки, они отлично справляются с размыканием контакта при возбуждении катушки.

Как работает контактор?

При подаче управляющего напряжения на выводы катушки создается магнитное поле. Это притягивает подвижный железный сердечник к его неподвижному сердечнику. Оттуда подвижные контакты, которые крепятся к подвижному сердечнику, также идут к неподвижным контактам. Это приводит к контакту и позволяет линиям электропередач двигаться к своей нагрузке.

А при прекращении подачи управляющего напряжения на катушку магнитное поле исчезает. Силовая пружина возвращает подвижные контакты в исходное положение, прерывая подачу питания к нагрузке.

В чем разница между реле и контактором?

Контактор

против реле ? Различие между реле и контактором может показаться сложным, особенно из-за их очень похожих определений. Но, к счастью, есть много способов эффективно отличить два устройства. Они здесь.

1. Допустимая нагрузка

Как указано выше, контактор может выдерживать большие нагрузки, например, до 12500 А. Напротив, реле может воспринимать нагрузку не более 10 А.

2. Разомкнутые или замкнутые контакты

Электрический контактор хорошо работает только с нормально разомкнутыми контактами. Между тем, реле могут хорошо работать с нормально замкнутыми и разомкнутыми контактами. Это сильно зависит от заданной функциональности реле. Если на то пошло, контактор, лишенный энергии, не будет иметь установленного соединения. Но для реле может быть одно.

3. Вспомогательные контакты

Иногда контакторы содержат вспомогательные контакты, которые либо нормально разомкнуты, либо замкнуты. Эти контакты добавляются для выполнения дополнительных функций, связанных с элементами управления контактора. Один пример включает в себя контактор, передающий мощность двигателю, в то время как его вспомогательный контактор все еще имеет мощность цепи его пускателя. Это также часто используется для включения контрольной лампы, которая указывает на то, что двигатель работает.

4. Характеристики безопасности

Поскольку контакторы несут большие нагрузки по току, они снабжены необходимыми мерами предосторожности на случай аварийной ситуации. К таким характеристикам безопасности относятся подпружиненные контакты, гашение дуги и подключенные перегрузки. Вот что вам нужно знать об этих защитных деталях:

• Подпружиненные контакты : Эта функция обеспечивает разрыв цепей при отключении питания. В конце концов, бывают ситуации, когда контакторы с большой нагрузкой сами привариваются. Это приводит к включению цепей, даже когда они отключены. Но с помощью контактов, нагруженных пружинами, шансы на это событие уменьшаются.

• Подавление дуги : Эта функция включена в контакторы для удлинения пути, который должна пройти дуга. Реле не нуждаются в этой предосторожности, поскольку они не предназначены для больших нагрузок.

• Подключенные перегрузки : Эта функция обеспечивает разрыв цепи в случае, если ток превышает установленный порог для определенной точки. Обычно это длится от десяти до тридцати секунд. Поскольку перегрузок на реле не бывает много, для них также нет необходимости иметь эту меру предосторожности.

Отличительные электрические контакторы переменного и постоянного тока

Электрический контактор может быть классифицирован как контактор постоянного или переменного тока. И если вы не знаете об их различиях, вот как вы можете отличить два типа контакторов ниже:

Строительство

Контактор переменного тока имеет дугу сетки. Между тем, контактор постоянного тока использует магнитную дугу.

Покрытие

Контактор переменного тока должен иметь покрытие из кремнистой стали, так как он использует переменный ток и может иметь потери тока. Он также нуждается в указанном покрытии в случае перегрева. Поскольку контактор постоянного тока не подвержен проблемам перегрева, вихреобразования или потери, этот контактор не требует покрытия. Таким образом, он отлично работает, если просто изготавливается только из стали или чугуна.

Контактор переменного тока имеет форму буквы E. С другой стороны, контактор постоянного тока имеет форму буквы U.

Частота работы

Два электрических контактора также имеют ограничения по частоте срабатывания. Контактор переменного тока имеет ограничение в 1200 раз в час. С другой стороны, тип DC ограничен всего 600 разами в час.

Дизайн

Контакторы переменного тока

рассчитаны на меньшее сопротивление и, следовательно, на меньшее количество витков. Его катушки также имеют более мелкие, но более толстые бочкообразные формы, чтобы противостоять теплу, выделяемому контакторами этого типа. Контакторы постоянного тока не возражают против большего сопротивления, поэтому они имеют большее количество витков, чем контакторы переменного тока. Кроме того, контакторы постоянного тока имеют более тонкую цилиндрическую форму и плотно закрученную конструкцию.

Количество катушек в наличии

Хотя количество присутствующих катушек в контакторах может иногда отличаться, установлено, что контакторы переменного тока имеют меньшее количество катушек, в отличие от контакторов постоянного тока.

Прочие ограничения

Контакторы постоянного тока

нуждаются в достаточном зазоре по всему устройству для надлежащего функционирования. С другой стороны, электрический контактор переменного тока не нуждается в них для правильной работы.

Купите превосходный контактор CHINT

Предположим, вы планируете приобрести новый контактор или нуждаетесь в замене. В этом случае необходимо приобретать только качественные контакторы, отвечающие требованиям IEC и другим установленным стандартам. И, конечно же, очень важно купить правильный тип контактора для конкретной цели.

И если вы еще не приобрели эффективный контактор, вы можете подумать о покупке превосходного контактора из CHINT . В конце концов, CHINT продает несколько типов электрических контакторов, подходящих для разных целей. К ним относятся воздух, вакуум, емкость и другие разновидности.

Кроме того, CHINT является мировым лидером в области интеллектуальных решений для энергетики. Таким образом, вы можете определенно гарантировать контакторы премиум-класса через этого производителя, поскольку он действительно является надежным поставщиком нескольких высококачественных электрических контакторов.

Заключение

Хотя контакторы , и реле слабо связаны между собой, эти устройства имеют разные характеристики. Пока вы обращаете внимание на различия, перечисленные в этой статье, вы наверняка перестанете путать одно с другим. И если вы не знаете, где искать отличные контакторы, вам следует ознакомиться с фантастическим разнообразием электрических контакторов CHINT.

Рекомендуем к прочтению

Низковольтный электрический

Контактор VS автоматический выключатель: в чем разница

Содержание Если вы хотите узнать о автоматическом выключателе и контакторе, вы должны понимать основное различие между автоматическим выключателем и контактором:

Подробнее »

Низковольтный электрический

Различные типы контакторов и принцип их работы

Хотя технологии с годами совершенствовались, основные средства управления электрическими цепями остаются прежними. Среди них контакторы, и в этой статье рассматриваются

. Подробнее »

Контактор

против реле: в чем разница?

Содержание

Как контакторы, так и реле лучше всего определить как электрически заряженные устройства, которые используются для управления и поддержания эффективности электрической цепи. Как правило, дуга определяется воздушными контакторами и рядом подобных инструментов для поддержки этой цели.

Поскольку эти переключатели используются в одной панели управления, часто бывает трудно определить разницу между реле и контактором. Итак, каковы особенности электрических контакторов и реле? Каков рабочий механизм контактора и реле? Ответы на эти и другие вопросы мы найдем в следующих нескольких разделах.

Введение в контактор и реле

Отличительной особенностью электрических контакторов и реле является то, что они работают по одному принципу. Проще говоря, оба упомянутых устройства представляют собой соленоидные переключатели, которые дополнительно заряжаются электричеством для настройки и управления электрической нагрузкой. Их конструкция почти одинакова, что еще больше подтверждает много общего в их принципе работы.

Итак, как работают контакторы и реле и как они изготавливаются? Оба эти устройства имеют верхний корпус с кучей контактов. Обратите внимание, что эти контакты обычно разомкнуты, хотя могут быть и в замкнутом состоянии. В отличие от верхнего корпуса, нижняя часть корпуса в обоих этих устройствах оснащена превосходным магнитом и катушкой, которые поддерживают и защищают другие третичные аксессуары.

В чем ключевая разница между реле и контактором?

Теперь, когда у вас есть четкое представление о принципе работы реле и контактора, вам может быть интересно, в чем ключевое различие этих устройств. Основное различие в обоих устройствах заключается в номинальном электрическом токе, на который они рассчитаны. Поскольку контакторы используются для управления электрическими нагрузками с высоким напряжением и током, они, как правило, имеют определенные отличительные отличия от обычного реле.

Чтобы лучше понять разницу между обоими устройствами, ознакомьтесь со следующими определениями функций, которые обобщают роль и назначение устройства.

Функция

Реле управления

лучше всего определить как продукт, который гарантирует, что все контакты в конкретной цепи могут успешно работать, даже когда условия изменяются в тех же или подобных цепях.

Контакторы, с другой стороны, представляют собой устройства, предназначенные для прерывания существующей электрической цепи в нормальных условиях.

Ключевое отличие обоих продуктов заключается в их размере. По сравнению с контакторами реле управления имеют довольно малые размеры. Далее, из-за этой малой мощности реле управления несут меньшую нагрузку, чем контакторы.

Электрическая нагрузка и диапазон цепи

В то время как контакторы лучше всего подходят для электрических нагрузок, превышающих 10 А, реле управления могут выдерживать только электрические нагрузки до 10 А. Это также причина, по которой системы реле управления обычно работают в однофазных типах цепей. , в основном цепи управления, тогда как контакторы могут эффективно управлять трехфазной электрической нагрузкой.

Тип контактов

Еще одно существенное различие между реле и контакторами заключается во вспомогательных контактах устройств. Хотя в контакторе вы найдете как минимум три силовых электрических контакта с некоторыми дополнительными встроенными контактами, среднее реле управления будет содержать только два электрических контакта NO или NC  . Опять же, хотя вы найдете реле управления как с разомкнутыми, так и с замкнутыми контактами, ваш типичный контактор предназначен для работы только с разомкнутыми контактами. В отличие от реле, они работают на контактах формы А.

Характеристики системы

Как упоминалось ранее, последние и самые большие различия между двумя устройствами заключаются в их системных характеристиках и способности управления напряжением. В то время как обычные реле имеют номинал только 250 В, контактор обычно имеет номинал 1000 В или выше.

Важно отметить, что самые большие различия между двумя устройствами заключаются в их размерах и конструктивных особенностях. Реле намного меньше, чем контакторы, поэтому их функции, напряжение и мощность часто ограничены, если сравнивать их с контактором. Поскольку устройства функционально различны, вы не можете использовать их взаимозаменяемо.

Применение реле и контакторов

Как видно из их конструкции, и реле, и контактор имеют определенные функции. Реле, например, предназначены для использования в однофазных электрических цепях, и они лучше всего подходят для однофазных приложений. В качестве альтернативы вы можете захотеть использовать контактор в электрической сети как минимум с тремя фазами. Несмотря на то, что функции современных реле разнообразны из-за их многогранности, некоторые из основных областей применения включают в себя:

• Автомобильные устройства
• Управление двигателем и его мониторинг
• Несколько промышленных применений
• Управление и контроль электрических нагрузок

Как и реле, контакторы бывают разных категорий, и хотя вы найдете их для нескольких применений, основные операция включает:

• Пуск двигателей
• Переключение существующей батареи электрических конденсаторов
• Управление и мониторинг осветительных приборов

Как выбрать контактор или реле?

Если вы затрудняетесь с выбором контактора или реле, вы можете рассмотреть следующие несколько советов:

Реле управления лучше всего подходят для операций, включающих однофазные цепи с требуемой электрической мощностью 250 В переменного тока и током мощность 10 А и менее.

В качестве альтернативы вы можете захотеть использовать контакторы, когда допустимая сила тока составляет 9 А или выше, в однофазной или трехфазной электрической цепи с требуемой электрической емкостью 1000 В переменного тока или выше.

После того, как вы учтете эти ключевые факторы, будет легче определить, какое устройство из двух лучше всего соответствует вашим требованиям. Как упоминалось ранее, поскольку оба устройства имеют определенные и уникальные функции, лучше всего использовать соответствующий продукт для соответствующей среды.

Сводка

Вы можете использовать контактор для переключения двигателя, осветительного прибора или любого другого устройства, которое потребляет большие токи. Эти устройства также имеют по крайней мере одну определенную пару контактов в трехфазном входе-выходе. Контакты разомкнуты и, в некоторых случаях, подразделяются на несколько групп, а именно вспомогательный контакт с замыкающими и размыкающими контактами.

Реле , с другой стороны, будут иметь только одну или две пары разомкнутых или замкнутых контактов. Вы можете открыть или закрыть контакт, просто настроив катушку. Поскольку оба устройства имеют разные функции, лучше всего использовать их только в соответствии с их требуемой мощностью.

Рекомендуем к прочтению

Низковольтный электрический

Различные типы контакторов и принцип их работы

Хотя технологии с годами совершенствовались, основные средства управления электрическими цепями остаются прежними. Среди них контакторы, и в этой статье рассматриваются

Подробнее »

Автоматика

Все, что вам нужно знать о реле

Если ваши знания в области электроники выше среднего, вы должны быть знакомы с реле. Чтобы было понятно, есть разные реле, в том числе универсальное реле,

Подробнее »

18 отличий с подробным объяснением!

Контактор и реле представляют собой переключатели с дистанционным управлением, используемые для частого размыкания или замыкания цепи. Хотя их определения и функции схожи, между контактором и реле существует много различий. Давайте проверим их один за другим.

Наиболее важные различия между контактором и реле:

Токовая коммутационная способность контактора выше

Основное различие между реле и контактором заключается в том, что контактор используется для подключения и отключения более высоких уровней мощности. Реле могут коммутировать токи до 16 ампер, а также относительно низкоуровневые сигналы напряжения и тока. Контакторы используются для коммутации токов, превышающих несколько ампер, и уровней мощности от нескольких сотен до нескольких тысяч ватт.

Уровни тока контактора и реле ABB самого большого размера

Размер контактора больше

В общем, контакторы предназначены для управления более высокими уровнями тока. Следовательно, размер контактора больше, чем у реле. Контакторы должны иметь массивные контакты, большие размеры и большой вес, снабженные дополнительными мощными пружинами, обеспечивающими необходимое контактное усилие, и гибкими ленточнопильными путями, по которым к контактам подводится ток.

Размеры контактора и реле ABB на 12 А

Контакторы могут использоваться при высоких напряжениях

Контакторы обычно рассчитаны на напряжение до 1000 В, а реле обычно рассчитаны на 250 В. Кроме того, напряжение изоляции контактора выше, чем у реле.

Контакторы доступны с двухполюсными, трехполюсными и четырехполюсными конфигурациями главных контактов. Большинство контакторов являются нормально разомкнутыми (форма A), хотя для специальных применений также доступны нормально замкнутые контакторы (форма B).

Реле доступны во многих контактных формах. (форма A и форма C)

Однонаправленный, нормально открытый (SPST NO) / однополюсный, на два направления (SPDT) / двухполюсный, на один оборот (DPST) / двухполюсный, на два направления ( DPDT) — это формы контактов реле.

Вспомогательные контакты, которые имеют более низкий номинальный ток, чем главные контакты, доступны с большинством контакторов. Вспомогательные контакты часто используются для блокировки в цепях управления или для дистанционной индикации положения контактора. Реле не имеют внутренних и дополнительных вспомогательных контактов.

Различные типы реле и контакторов

Существует множество типов и классификаций реле и контакторов, некоторые из которых предназначены для особых и уникальных применений. Наиболее распространенным типом реле является реле управления. Другие типы широко используемых реле включают реле задержки времени, реле защиты, полупроводниковые реле и герконовые реле. Контакторы также доступны в различных типах. Наиболее популярным выбором является силовой контактор общего назначения. Другие представляют собой емкостные контакторы, модульные контакторы, миниконтакторы и контакторы стержневого типа.

Контакторы имеют дополнительные аксессуары

Контактор имеет множество электрических и механических аксессуаров. Варианты принадлежностей реле ограничены по сравнению с контактором. Например, вы не можете заблокировать два реле механической блокировкой.

Аксессуары для контакторов

Области применения могут различаться

Обычно контакторы управляют питанием электрооборудования, такого как двигатели, нагреватели, освещение и батареи конденсаторов. Контакторы необходимы в тех приложениях, где электрическое питание должно неоднократно подаваться и впоследствии прерываться. Реле используются в приложениях управления с низким энергопотреблением, таких как сигнализация, синхронизация и усиление. Большой физический размер и ограниченная изоляция (из-за требований к материалам и конструкции) делают контакторы плохим выбором для коммутации сигналов. Контакторы используются в главных цепях; реле используются во вспомогательных цепях.

Контакторы могут выдерживать перегрузки и пусковые токи

Пусковой ток аппарата — это максимальный ток, протекающий после внезапного и полного включения питания. Как правило, контакторы могут выдерживать высокие пусковые токи. Реле не могут хорошо работать при больших пусковых токах.

Скорость переключения реле выше

Рабочая скорость реле — это скорость, с которой контакты могут переключаться для обеспечения надежной работы. Оно ограничено временем срабатывания и отпускания. Время срабатывания измеряется с момента подачи питания на катушку до установления контактов. Средняя скорость переключения реле составляет от 3 до 100 мс. Средняя скорость переключения контактора составляет от 20 до 250 мс. Реле быстрее.

Реле имеют длительный срок службы

Реле имеют более длительный срок службы по сравнению с контакторами. Срок службы реле при номинальной нагрузке составляет около 10⁷ циклов. Срок службы контактора при номинальной нагрузке составляет около 10⁵ циклов.

Потребляемая мощность катушки реле ниже

Мощность катушки — это мощность в ваттах, необходимая для приведения в действие реле или контактора. Катушке контактора и реле требуется набор ампер-витков для приведения в действие контактов. Используется много витков тонкой проволоки, чтобы свести к минимуму необходимый ток и, следовательно, мощность. Потребляемая мощность катушки контактора выше, чем у реле.

Контакторы создают дополнительную электрическую дугу

Когда контакты размыкаются, подача тока прерывается, что может вызвать искрение. Дугообразование может повредить коммутационное устройство или сократить срок его службы. Если коммутируемый ток слишком велик, то в результате повышение температуры и искрение контактов ухудшат работу устройства и сократят срок службы контактов. Контакторы создают больше электрической дуги по сравнению с реле из-за их высокой допустимой нагрузки по току.

Устранение неполадок реле просто

Реле многих конструкций имеют ручные операторы, которые позволяют человеку вручную сдвигать контакты из нормального положения. Другие реле имеют флажки или небольшие индикаторы, указывающие на положение реле. Обе эти функции могут помочь в устранении неполадок. Контакторы не имеют этих функций. Реле легко устранить.

Затраты и размеры рынка совершенно разные

По сравнению с контакторами реле относительно недорогие. И их размер рынка больше, чем у контакторов.

Уровень гудения контактора выше

Силовые контакторы и реле издают гудящий звук при включении.
