Чем отличается резистор от реостата

Регулирование силы тока в цепи. Цель первой части работы: Научиться регулировать силу тока в цепи. Оборудование: Источник тока, реостат, лампочка, амперметр, вольтметр, ключ, соединительные провода. Таким образом, меняя сопротивление цепи R сопротивление реостата , можно будет регулировать силу тока I то есть увеличивать или уменьшать ее.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Переменный резистор: назначение, устройство, виды, проверка мультиметром
• Что такое резистор, классификация резисторов и их обозначения на схемах
• Резистор. Резисторы переменного сопротивления
• Потенциометр
• Потенциометр
• Что такое резистор
• Реостат, потенциометр, подстроечный резистор
• Переменный резистор: назначение, устройство, виды, проверка мультиметром

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Резистор — как это работает ?

Переменный резистор: назначение, устройство, виды, проверка мультиметром

В одной из предыдущих статей мы обсудили основные аспекты, касающиеся работы с резисторами , так вот сегодня мы продолжим эту тему. Все, что мы обсуждали ранее, касалось, в первую очередь, постоянных резисторов , сопротивление которых представляет из себя не изменяющуюся величину. Но это не единственный существующий вид резисторов, поэтому в данной статье мы уделим внимание элементам, имеющим переменное сопротивление. Итак, чем же отличается переменный резистор от постоянного?

Каким способом? А вот это мы как раз и выясним! Для начала давайте рассмотрим условную схему переменного резистора :.

Сразу же можно отметить, что тут в отличие от резисторов с постоянным сопротивлением в наличии имеется три вывода, а не два. Итак, основной частью переменного резистора является резистивный слой, имеющий определенное сопротивление. Точки 1 и 3 на рисунке являются концами резистивного слоя. Также важной частью резистора является ползунок, который может изменять свое положение он может занять любое промежуточное положение между точками 1 и 3, например, он может оказаться в точке 2 как на схеме.

Таким образом, в итоге мы получаем следующее. Сопротивление между левым и центральным выводами резистора будет равно сопротивлению участка резистивного слоя. Аналогично сопротивление между центральным и правым выводами будет численно равно сопротивление участка резистивного слоя.

Получается, что перемещая ползунок мы можем получить любое значение сопротивления от нуля до.

А — это ни что иное как полное сопротивление резистивного слоя. Конструктивно переменные резисторы бывают поворотные , то есть для изменения положения ползунка необходимо крутить специальную ручку такая конструкция подходит для резистора, который изображен на нашей схеме. Также резистивный слой может быть выполнен в виде прямой линии, соответственно, ползунок будет перемещаться прямо. Такие устройства называют движковыми или ползунковыми перемененными резисторами.

Вот как они выглядят:. Часто при использовании поворотных резисторов в качестве регуляторов громкости используют резисторы с выключателем. Наверняка вы не раз сталкивались с таким регулятором — к примеру на радиоприемниках. А при дальнейшем вращении громкость будет увеличиваться. Аналогично и при уменьшении громкости — при приближении к крайнему положению снова будет щелчок, после которого устройство выключится. Как видите, здесь есть два дополнительных вывода. Они то как раз и подключаются в цепь питания таким образом, чтобы при вращении ползунка цепь питания размыкалась и замыкалась.

Есть еще один большой класс резисторов, имеющих переменное сопротивление, которое можно изменять механически — это подстроечные резисторы. Только для начала уточним терминологию… По сути подстроечный резистор является переменным, ведь его сопротивление можно изменить, но давайте условимся, что при обсуждении подстроечных резисторов под переменными резисторами мы будем иметь ввиду те, которые мы уже обсудили в этой статье поворотные, ползунковые и т.

Это упростит изложение, поскольку мы будем противопоставлять эти типы резисторов друг другу. Да и, к слову, в литературе зачастую под подстроечными резисторами и переменными понимаются разные элементы цепи, хотя, строго говоря, любой подстроечный резистор также является и переменным в силу того факта, что его сопротивление можно изменить. Итак, отличие подстроечных резисторов от переменных, которые мы уже обсудили, в первую очередь, заключается в количестве циклов перемещения ползунка.

Поэтому подстроечные резисторы чаще всего используются непосредственно на плате, где их сопротивление меняется только один раз, при настройке прибора, а при эксплуатации значение сопротивления уже не меняется.

Внешне подстроечный резистор выглядит совсем не так как упомянутые переменные:. Из-за небольшой износоустойчивости не рекомендуется применять подстроечные резисторы вместо переменных — в цепях, в которых регулировка сопротивления будет производиться довольно часто. Обозначение переменных резисторов немного отличается от обозначения постоянных:. Собственно, мы обсудили все основные моменты, касающиеся переменных и подстроечных резисторов, но есть еще один очень важный момент, который невозможно обойти стороной.

Часто в литературе или в различных статьях вы можете встретить термины потенциометр и реостат. В некоторых источниках так называют переменные резисторы, в других в эти термины может вкладываться какой-нибудь иной смысл. На самом деле, корректная трактовка терминов потенциометр и реостат есть только одна.

Если все термины, которые мы уже упоминали в этой статье относились,в первую очередь, к конструктивному исполнению переменных резисторов, то потенциометр и реостат — это разные схемы включения!!!

То есть, к примеру, поворотный переменный резистор может выступать и в роли потенциометра и в роли реостата — все зависит от схемы включения. Начнем с реостата. Реостат переменный резистор, включенный по схеме реостата в основном используется для регулировки силы тока. Если мы включим последовательно с реостатом амперметр, то при перемещении ползунка будем видеть меняющееся значение силы тока. Резистор в этой схеме исполняет роль нагрузки, ток через которую мы и собираемся регулировать переменным резистором.

Пусть максимальное сопротивление реостата равно , тогда по закону Ома максимальный ток через нагрузку будет равен:. Здесь мы учли то, что ток будет максимальным при минимальном значении сопротивления в цепи, то есть когда ползунок в крайнем левом положении. Минимальный ток будет равен:. Вот и получается, то реостат выполняет роль регулировщика тока, протекающего через нагрузку.

В данной схеме есть одна проблема — при потере контакта между ползунком и резистивным слоем цепь окажется разомкнутой и через нее перестанет протекать ток. Решить эту проблему можно следующим образом:.

Отличие от предыдущей схемы заключается в том, что дополнительно соединены точки 1 и 2. Что это дает в обычном режиме работы? А что же произойдет при потере контакта между ползунком и резистивным слоем? А эта ситуация абсолютно идентична отсутствию прямого соединения ползунка с точкой 2.

Тогда ток потечет через реостат от точки 1 к точке 3 , и величина его будет равна:. То есть при потере контакта в данной схеме будет всего лишь уменьшение силы тока, а не полный разрыв цепи как в предыдущем случае.

С реостатом мы разобрались, давайте рассмотрим переменный резистор, включенный по схеме потенциометра. Не пропустите статью про измерительные приборы в электрических цепях — ссылка.

Потенциометр , в отличие от реостата, используется для регулировки напряжения.

А поскольку напряжение прямо пропорционально силе тока и сопротивлению, то оно будет меняться. При перемещении ползунка вниз сопротивление будет уменьшаться, соответственно, уменьшаться будут и показания вольтметра 2. При таком перемещении ползунка вниз сопротивление участка вырастет, а вместе с ним и напряжение на вольтметре 1.

При это в сумме показания вольтметров будут равны напряжению источника питания, то есть 12 В. В крайнем верхнем положении на вольтметре 1 будет 0 В, а на вольтметре 2 — 12 В. На этом мы заканчиваем рассматривать переменные резисторы , в следующей статье речь пойдет о возможных соединениях резисторов между собой, спасибо за внимание, рад буду видеть вас на нашем сайте!

Ваш e-mail не будет опубликован. Переменные резисторы. Для начала давайте рассмотрим условную схему переменного резистора : Сразу же можно отметить, что тут в отличие от резисторов с постоянным сопротивлением в наличии имеется три вывода, а не два.

Вот как они выглядят: Переменный резистор ползункового типа выглядит несколько иначе: Часто при использовании поворотных резисторов в качестве регуляторов громкости используют резисторы с выключателем.

Внешне подстроечный резистор выглядит совсем не так как упомянутые переменные: Из-за небольшой износоустойчивости не рекомендуется применять подстроечные резисторы вместо переменных — в цепях, в которых регулировка сопротивления будет производиться довольно часто. Обозначение переменных резисторов немного отличается от обозначения постоянных: Собственно, мы обсудили все основные моменты, касающиеся переменных и подстроечных резисторов, но есть еще один очень важный момент, который невозможно обойти стороной.

Пусть максимальное сопротивление реостата равно , тогда по закону Ома максимальный ток через нагрузку будет равен: Здесь мы учли то, что ток будет максимальным при минимальном значении сопротивления в цепи, то есть когда ползунок в крайнем левом положении.

Минимальный ток будет равен: Вот и получается, то реостат выполняет роль регулировщика тока, протекающего через нагрузку. Решить эту проблему можно следующим образом: Отличие от предыдущей схемы заключается в том, что дополнительно соединены точки 1 и 2.

Тогда ток потечет через реостат от точки 1 к точке 3 , и величина его будет равна: То есть при потере контакта в данной схеме будет всего лишь уменьшение силы тока, а не полный разрыв цепи как в предыдущем случае. Похожие статьи: Работа и мощность электрического тока. Закон Джоуля-Ленца. Плавкий предохранитель. Последовательное и параллельное соединение резисторов.

Постоянный резистор. Номиналы и цветовая маркировка резисторов. Ток, напряжение, сопротивление. Закон Ома. Добавить комментарий Отменить ответ You can also login with your VKontakte account.

I agree to my personal data being stored and used as per Privacy Policy.

Что такое резистор, классификация резисторов и их обозначения на схемах

Резистор англ. Даже в простом транзисторном приемнике число резисторов достигает нескольких десятков, а в современном теле-иизоре их не менее двух-трех сотен. Резисторы используют в качестве нагрузочных и токоограничительных элементов, делителей напряжения, добавочных сопротивлений и шунтов в измерительных цепях и т. Основным параметром резистора является сопротивление , характеризующее его способность препятствовать протеканию электрического тока. Сопротивление измеряется в омах, килоомах тысяча Ом и мегаомах 1 Ом. Вначале резисторы изображали на схемах в виде ломаной линии — меандра рис. По мере усложнения радиоприборов число резисторов в них увеличивалось, и, чтобы облегчить начертание, их с шли изображать на схемах в виде зубчатой линии рис.

Что такое резистор, виды резисторов, постоянные и переменные резисторы , Разница в том, что реостат регулирует силу тока в электрической цепи.

Резистор. Резисторы переменного сопротивления

Реостатом называется аппарат, состоящий из набора резисторов и устройства, с помощью которого можно регулировать сопротивление включенных резисторов и благодаря этому регулировать переменный и постоянный ток и напряжение. Различают реостаты с воздушным и жидкостным масляным или водяным охлаждением. Воздушное охлаждение может применяться для всех конструкций реостатов. Масляное и водяное охлаждение используется для металлических реостатов, резисторы могут либо погружаться в жидкость, либо обтекаться ею. При этом следует иметь в виду, что охлаждающая жидкость должна и может охлаждаться как воздухом, так и жидкостью. Металлические реостаты с воздушным охлаждением получили наибольшее распространение. Их легче всего приспособить к различным условиям работы как в отношении электрических и тепловых характеристик, так и в отношении различных конструктивных параметров. Реостаты могут выполняться с непрерывным или со ступенчатым изменением сопротивления. Переключатель ступеней в реостатах выполняется плоским. В плоском переключателе подвижный контакт скользит по неподвижным контактам, перемещаясь при этом в одной плоскости.

Потенциометр

Как правило, состоит из проводящего элемента с устройством регулирования электрического сопротивления. Изменение сопротивления может осуществляться как плавно, так и ступенчато. Изменением сопротивления цепи, в которую включён реостат, возможно достичь изменения величины тока или напряжения. При необходимости изменения тока или напряжения в небольших пределах реостат включают в цепь параллельно или последовательно. Для получения значений тока и напряжения от нуля до максимального значения применяется потенциометрическое включение реостата, являющего в данном случае регулируемым делителем напряжения.

Пусковые, тормозные, разрядные и заземляющие резисторы в основном предназначены для работы в кратковременном режиме и должны иметь возможно большую постоянную времени нагрева.

Потенциометр

Главная Новости сайта Вспомни физику: 7 класс 8 класс 9 класс класс задачи кл. Его величество Музеи науки Викторина по физике Физика в кадре Учителю Читатели пишут Физика 8 класс. Для того чтобы создать электрический ток, необходимо составить замкнутую электрическую цепь из электрических приборов.

Что такое резистор

Здравствуйте, уважаемые читатели сайта sesaga. Продолжаем тему о резисторах. В первой части статьи мы познакомились с резисторами постоянного сопротивления постоянными резисторами , а в этой части статьи поговорим о резисторах переменного сопротивления , или переменных резисторах. Резисторы переменного сопротивления , или переменные резисторы являются радиокомпонентами, сопротивление которых можно изменять от нуля и до номинального значения. Они применяются в качестве регуляторов усиления, регуляторов громкости и тембра в звуковоспроизводящей радиоаппаратуре, используются для точной и плавной настройки различных напряжений и разделяются на потенциометры и подстроечные резисторы.

Резисторы переменного сопротивления, или переменные . цепи необходимо регулировать ток, то резистор включают реостатом.

Реостат, потенциометр, подстроечный резистор

Резистор является наиболее часто встречающимся элементом. Ниже будет рассказано, что такое резистор и для чего он нужен, как резисторы обозначаются на радиосхемах и какие виды резисторов существуют. Назначение резисторов — создание сопротивления электрическому току.

Переменный резистор: назначение, устройство, виды, проверка мультиметром

ВИДЕО ПО ТЕМЕ: Реостаты и их применение

Приборы и принадлежности: источник тока, два вольтметра, два миллиамперметра, реостат, нагрузочные резисторы. Реостат — устройство для регулирования тока или напряжения в электрических цепях путем изменения его сопротивления. У различных реостатов сопротивление можно изменять или плавно, или ступенчато. Последовательное соединение рис.

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим.

Регистрация Вход. Ответы Mail. Вопросы — лидеры Портал между измерениями нельзя открыть. Туннель портал пространства-времени при своем возникновении имеет бесконечную 1 ставка. Правильна ли Специальная теория относительности? Магнитный воин -какие силы стоят за эффектом Джанибекова?

В аппаратуре часто присутствуют подстраиваемые параметры. Для реализации используют переменный резистор. В зависимости от подключения они позволяют менять ток или напряжение в цепи.

Чем реостат отличается от резистора

В аппаратуре часто присутствуют подстраиваемые параметры. Для реализации используют переменный резистор. В зависимости от подключения они позволяют менять ток или напряжение в цепи. Среди радиоэлементов существуют детали, которые могут изменять свой основной параметр.

Поиск данных по Вашему запросу:

Чем реостат отличается от резистора

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Реостат, потенциометр, подстроечный резистор
• Резисторы переменные, постоянные вся истина!
• Primary Menu
• Что такое резистор, классификация резисторов и их обозначения на схемах
• Что такое резистор?
• Резистор. Резисторы переменного сопротивления
• Переменный резистор.
• Как выбрать резистор

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить резистор мультиметром?

Реостат, потенциометр, подстроечный резистор

Резистор лат. Переменный резистор — это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом. Резисторы выступают как нагрузочные и токоограничительные элементы, делители напряжения , добавочные сопротивления и шунты в измерительных цепях и т. Основная задача резистора — оказывать сопротивление, то есть перекрывать протекание электротока.

Сопротивление измеряют в омах, килоомах Ом и мегаомах 1 Ом. Переменные резисторы осуществляют изменение сопротивления в процессе функционирования аппаратуры. Сопротивление резисторов меняется при разовой или периодической регулировке, но его не меняют в процессе функционирования аппаратуры.

Они бывают одноэлементными и многоэлементными, с круговым и прямолинейным перемещением подвижного контакта, многооборотными и однооборотными, с выключателем и без него, с упором и без, с фиксацией и без фиксации подвижной системы, с наличием дополнительных отводов и без них.

Переменный резистор имеет как минимум три вывода: от концов токопроводящего элемента и щеточного контакта, по которым может перемещаться ток. Чтобы уменьшить размеры и упростить конструкцию, токопроводящий элемент выполняют в виде незамкнутого кольца, при этом щеточный контакт закрепляется на валике, при этом его ось проходит через центр. Во время вращения валика контакт меняет свое положение на поверхности токопроводящего элемента, вызывая изменение результатов сопротивления между ним и крайними выводами.

Непроволочные переменные резисторы обладают токопроводящим слоем, который наносят на подковообразную пластинку из гетинакса или текстолита резисторы СП, СПЗ-4 или вдавливают в дугообразную канавку керамического основания резисторы СПО. В проволочном резисторе сопротивление создается с помощью высокоомного провода , который намотан в один слой на кольцеобразном барабане.

Чтобы обеспечить надежное соединение между обмоткой и подвижным контактом, производят зачистку провода на глубину не менее четверти его диаметра, а иногда еще и полируют. Переменные резисторы включаются в электрическую сеть в двух случаях. В первом они используются для регулирования тока в цепи, такой регулируемый резистор еще называют реостатом, в другом случае — для регулирования напряжения, его также называют потенциометром.

Чтобы обеспечить регулирование тока в цепи, данный резистор может включаться при помощи двух выводов: от щеточного контакта и одного из концов токопроводящего элемента, что не является допустимым. Если в процессе регулирования случайно нарушится соединение щеточного контакта с токопроводящим элементом, то электрическая цепь окажется разомкнутой, что может привести к повреждению прибора. Этого можно избежать, если соединить вывод токопроводящего элемента с выводом щеточного контакта.

В данном случае, если и произойдет нарушение соединения, это не разомкнет электрическую цепь. Наиболее востребованными являются резисторы группы А, их используют в радиотехнике, на схемах обычно не указывается характеристика изменения их сопротивления.

В переменных резисторах нелинейных логарифмических , на схеме указано символ резистора, который перечеркнут знаком нелинейного регулирования, а внизу помещают соответствующую математическую формулу закона изменения.

Резисторы групп Б и В отличаются от резисторов группы А своим токопроводящим элементом: на подковку таких резисторов наносится токопроводящий слой, который обладает удельным сопротивлением, которое меняется по длине.

Проволочные резисторы имеют соответствующую форму каркаса, в них длина витка высокоомного провода меняется по соответствующему закону. На рисунке ниже вы можете видеть малогабаритные подстроечные резисторы триммеры Bourns и их габаритные размеры. Номинал на корпусе также обозначается цифровым кодом можно видеть в таблице ниже. Они обозначаются при помощи кода, который состоит из 4 цифр, обозначающих модель, буквы — характеризуют тип, цифры, описывают особенности конструкции и 3 цифр, которые обозначают номинал.

Например, W-1— Последняя цифра в обозначении номинала говорит о показателе степени числа 10, на которую необходимо умножить 2 первые цифры. Калькулятор справочный портал. Избранные сервисы. Кликните, чтобы добавить в избранные сервисы.

Переменный резистор, описание, применение переменного непроволочного резистора. Электрические цепи. Копировать ссылку. Резистор переменного тока. Непроволочные переменные резисторы. Промышленностью выпускаются следующие непроволочные переменные резисторы : — А — с линейной; — Б — с логарифмической; — В — с обратно-логарифмической зависимостью сопротивления, которое возникает между правым и средним выводами от угла поворота оси. Таблица — Номиналы малогабаритных подстроечных резисторов.

Что-то не нашли? Сообщите нам. Мы в соцсетях Присоединяйтесь! Создадим калькулятор для вас. Cообщение: Что-то не нашли? Сообщите нам Что-то не нашли? Цветовая маркировка резисторов, калькулятор резисторов онлайн.

Найти сопротивление резисторов по их цветовой маркировке в виде 4 или 5 цветных колец. Параллельное соединение резисторов, онлайн расчет. Расчет полного сопротивления электрической цепи с параллельным соединением двух резисторов.

Электрический ток, магнитная индукция, электрические цепи — их характеристики, расчеты, параметры. Сопротивление резистора. Что такое сопротивление резистора, определение, характеристика сопротивления по резисторам.

Что такое резистор? Что такое резистор, виды резисторов, постоянные и переменные резисторы, термисторы, варисторы и фоторезисторы, описание, фото, схема. Резистор тока. Резистор тока, сила тока в резисторе, типы и виды резисторов тока, характеристики резисторов. Если нужен ответ.

Резисторы переменные, постоянные вся истина!

Это удивительно, но не раз встречал, что люди путают реостат и потенциометр. И отличаются они вроде бы несущественно: у реостата 2 вывода, а у потенциометра аж целых 3. Казалось бы разница с горошину Был такой физик, родился он, судя по Википедии, в «Священной Римской империи».

Реостат — самое простое применение резистора переменного сопротивления. Реостат имеет всего два вывода: первый — это один конец резистивного.

Primary Menu

В современной технике широко используются приборы, действие которых основано на законе Ома. Ознакомимся с некоторыми наиболее распространенными приборами. Резисторы — элементы, широко используемые в электро- и радиотехнике, автоматике и электронике. Слово «резистор» образовано от латинского слова resisto — сопротивляюсь. В простейшем случае резистор состоит из каркаса 1, который выполняется из негорючего непроводящего материала. На каркас намотана проволока 2 из металла с большим удельным сопротивлением. Часто вместо металлической проволоки, используемой в качестве проводника, применяют другие материалы с большим удельным сопротивлением. На каркас наносят пленку из этого материала и покрывают защитным слоем 3 из непроводящего материала.

Что такое резистор, классификация резисторов и их обозначения на схемах

Здравствуйте, уважаемые читатели сайта sesaga. Продолжаем тему о резисторах. В первой части статьи мы познакомились с резисторами постоянного сопротивления постоянными резисторами , а в этой части статьи поговорим о резисторах переменного сопротивления , или переменных резисторах. Резисторы переменного сопротивления , или переменные резисторы являются радиокомпонентами, сопротивление которых можно изменять от нуля и до номинального значения.

Как правило, состоит из проводящего элемента с устройством регулирования электрического сопротивления.

Что такое резистор?

Реостатом называется аппарат, состоящий из набора резисторов и устройства, с помощью которого можно регулировать сопротивление включенных резисторов и благодаря этому регулировать переменный и постоянный ток и напряжение. Различают реостаты с воздушным и жидкостным масляным или водяным охлаждением. Воздушное охлаждение может применяться для всех конструкций реостатов. Масляное и водяное охлаждение используется для металлических реостатов, резисторы могут либо погружаться в жидкость, либо обтекаться ею. При этом следует иметь в виду, что охлаждающая жидкость должна и может охлаждаться как воздухом, так и жидкостью.

Резистор. Резисторы переменного сопротивления

Регистрация Вход. Ответы Mail. Вопросы — лидеры Решите задачу по физике 1 ставка. Какая польза народному хозяйству от астрономии и теории эволюции? Независимые ученые узнали, что Человечество не вызвало Глобального Потепления. А Кто вызвал? Бес или Бог?

Добавить к сравнению. 16KC10K, L15KC, 10 кОм, Резистор переменный 16K1-BK, L20KC, кОм, Резистор переменный. Китай. 16K1-BK.

Переменный резистор.

Чем реостат отличается от резистора

Реостат — самое простое применение резистора переменного сопротивления. Реостат имеет всего два вывода: первый — это один конец резистивного слоя, а второй — это вывод движимого ползунка. Поворот шпинделя изменяет сопротивление между двумя контактами от минимума до максимума.

Как выбрать резистор

ВИДЕО ПО ТЕМЕ: Самоделка на переменном all-audio.proтор напряжения 0-12В или делитель напряжения.

Резистор является наиболее часто встречающимся элементом. Ниже будет рассказано, что такое резистор и для чего он нужен, как резисторы обозначаются на радиосхемах и какие виды резисторов существуют. Назначение резисторов — создание сопротивления электрическому току. Различают постоянные и переменные резисторы.

Друзья, всем привет!

Резистор англ. Даже в простом транзисторном приемнике число резисторов достигает нескольких десятков, а в современном теле-иизоре их не менее двух-трех сотен. Резисторы используют в качестве нагрузочных и токоограничительных элементов, делителей напряжения, добавочных сопротивлений и шунтов в измерительных цепях и т. Основным параметром резистора является сопротивление , характеризующее его способность препятствовать протеканию электрического тока. Сопротивление измеряется в омах, килоомах тысяча Ом и мегаомах 1 Ом.

Потенциометром называется регулируемый делитель напряжения, который в отличие от реостата служит для регулировки напряжения при почти неизменном токе. Снимаемое с подвижного отводного контакта напряжение может изменяться от нуля до максимального значения, равного приложенному к потенциометру напряжению, в зависимости от текущего положения подвижного контакта. Величина снимаемого напряжения может как линейно зависеть от перемещения движка, так и логарифмически, и потенциометры по типу этой зависимости подразделяются на линейные и логарифмические также антилогарифмические.

✅ Чем отличается потенциометр от реостата

В одной из предыдущих статей мы обсудили основные аспекты, касающиеся работы с резисторами, так вот сегодня мы продолжим эту тему. Все, что мы обсуждали ранее, касалось, в первую очередь, постоянных резисторов, сопротивление которых представляет из себя не изменяющуюся величину. Но это не единственный существующий вид резисторов, поэтому в данной статье мы уделим внимание элементам, имеющим переменное сопротивление, в частности, переменным резисторам.

В чем разница между потенциометром и реостатом?

Это удивительно, но не раз встречал, что люди путают реостат и потенциометр. И отличаются они вроде бы несущественно: у реостата 2 вывода, а у потенциометра аж целых 3. Казалось бы разница с горошину.
Изобретён реостат был Иоганном Христианом Поггендорфом. Был такой физик, родился он, судя по Википедии, в «Священной Римской империи». А жил то в Германской! Это как родитьсяв Российской империи, жить в СССР, а умереть в Российской Федерации.

По существу и реостат, и потенциометр являются резисторами, сопротивление которых можно менять. Но, как я заметил выше, у реостата 2 вывода, а у потенциметра три. Реостаты используются для регулирования силы тока и напряжения в цепи, в которую они включены. А включаются они как обычные резисторы. Мощные реостаты используются там, где может протекать значительный ток. На схемах реостат обозначается так, как показано на картинке ниже.

Реостаты бывают ламповые, жидкостные, проволочные, ползунковые. Первые два ты наверно никогда в своей радилюбительской практике и не встретишь. Но жить без этого можно.

Потенциометр же представляет собой резистор с переменным сопротивлением и тремя выводами. Основная задача потенциометров — регулирвоание напряжения. Сам по себе он представляет делитель напряжения, который выполнен в удобной для использования форме. Благодаря этому ты можешь с его помощью менять коэффициент деления и тем самым регулировать напряжение на выходе потенциометра. Зачем это нужно?Можно, например, поставить его на входе усилителя мощности и регулировать уровень напряжения входного сигнала, изменяя громкость звучания звука. Видов потенциометров — множество, но чаще всего они выглядятвот так:

Но условно все виды потенциометров можно разделить на два: линейные и функциональные. У линейных потенциометров сопротивление при перемещении регулятора изменяется линейно, т.е. если повернуть движок на 20% от начального положения, то и сопротивление изменится на 20%. А у функциональных оно может меняться по-разному. Например по логарифмическому закону.

Вообще, потенциометры делят на группы А (B), Б (C), В (A). В скобочках указаны буржуйские обозначения.

• группа А — линейные потенциометры
• группа Б — потенциометры с обратно-логарифмической характеристикой
• группа В — ;логарифмическая характеристика.

На графиках выше можно как раз посмотреть как изменяется сопротивление потенциометров разных типов в зависимости от положения его движка.

Думаю, что теперь ты легко отличаешь не только реостат от потенциометра, но разбираешься в их видах. Более глубокую информацию ты всегда сможешь почерпнуть в специальных справочниках. Кстати, если замкнуть два вывода потенциометра, то получим реостат.

Совсем забыл. На схемах потенциометры обозначаются вот так:

Датчики, изготовленные на основе реостатов

Напряжение, сила тока в рабочей цепи, положение ползунка в реостате и оказываемое им сопротивление находятся в непосредственной зависимости. Такая особенность положена в основу датчика угла поворота. В подобном приборе конкретная электрическая величина соответствует определенному положению ротора.

В настоящее время подобные датчики заменяются усовершенствованными оптическими и магнитными аналогами. Причиной тому выступает неустойчивость зависимости сопротивления и угла по отношению к температурному действию. Постепенное вытеснение датчиков реостатного типа еще обусловлено переходом на цифровые, более удобные системы. Сегодня резистивные измерители задействуются в схемах, где присутствуют аналоговые сигналы.

Зная, для чего нужны реостаты электрического типа, легко можно объяснить их широкое использование в автомобилестроении, технике, промышленности. Сопротивление необходимо для работы радиотехники, при запуске электродвигателей, они применимы в виде активной нагрузки. Выход из строя небольшого прибора может повлечь сбой работы всей системы

В этом и заключается важность реостатов

Реостат и потенциометр 2021

Реостат против потенциометра

Резисторы используются в качестве регулирующих или управляющих элементов для сигналов в механических, электронных и электрических устройствах, таких как объем звука, интенсивность света и температура тепла.

Существует два типа резисторов:

Потенциометр, который также известен как «горшок», резистор с тремя клеммами и скользящий контакт с регулируемым делителем напряжения. Реостат, который представляет собой переменный резистор с двумя клеммами. Существует два типа реостатов; вращающийся, который имеет изогнутую проволоку, свернутую для экономии места, и ползунок или линейный, которые имеют прямую спиральную проволоку.

Реостаты изготовлены из нескольких различных материалов, таких как металлические ленты, жидкости и углеродные диски. Он использует принципы закона Ома, который утверждает, что ток будет уменьшаться по мере увеличения сопротивления ему, и он будет увеличиваться по мере уменьшения его сопротивления. Они не поляризованы, поэтому они могут работать в обратном порядке.

Потенциометры, с другой стороны, изготовлены из резистивного элемента, обычно графита, который формируется в дугу и скользящий контакт или стеклоочиститель, который перемещается по дуге. Скребок соединен с другим скользящим контактом с другим терминалом. Он также может быть изготовлен из резистивной проволоки, углеродных частиц и металлокерамики. Существует много типов потенциометров:

Строка, которая является многооборотным потенциометром и используется в качестве датчика положения. Линейный слайдер, который имеет скользящее управление вместо управления циферблатом. Линейный конус, в котором сопротивление между контактом и выводом пропорционально расстоянию между ними. Логарифмический, который имеет резистивные элементы, которые варьируются от одного конца до другого и используется в аудиоусилителях. Цифровой, который имеет электронные компоненты. Мембрана, которая использует проводящую мембрану со скользящим элементом для контакта с делителем напряжения резистора и используется для определения положения.

Потенциометры имеют низкую мощность и чаще всего используются для аудиоустройств для контроля яркости, контрастности и цвета телевизора и в качестве датчиков положения в джойстиках и других подобных механизмах.

Принцип действия

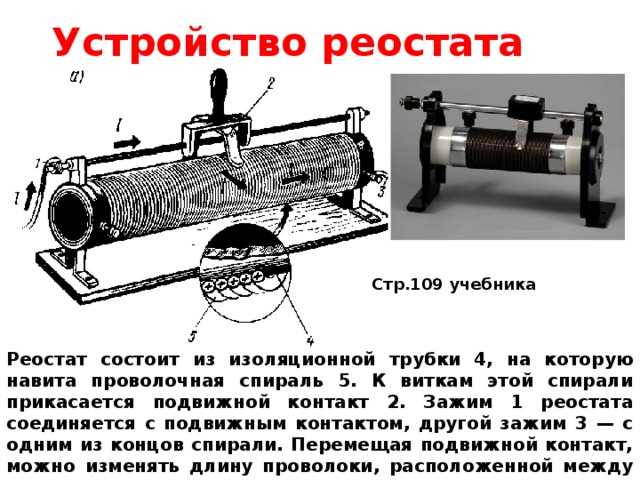

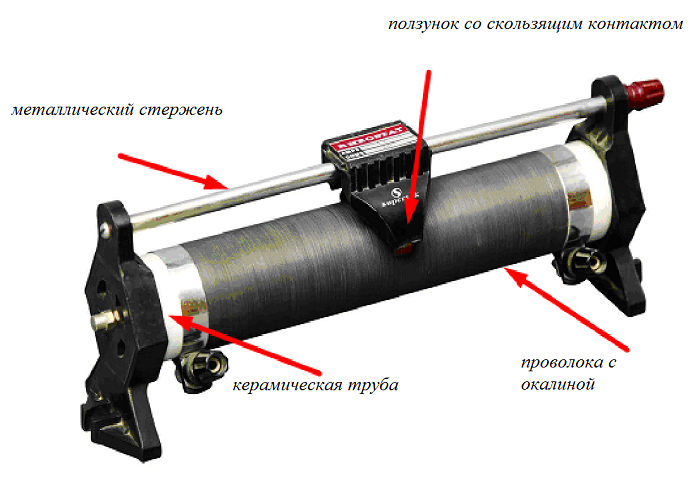

Принцип действия всех реостатов схож. Наиболее простую конструкцию и визуально понятный принцип действия имеет ползунковый реостат. Подключение в цепь его происходит через нижнюю и верхнюю клеммы. Конструкция выполнена таким образом, что ток проходит не поперек витков, а через всю длину провода, выбранную ползунком. Это происходит благодаря надежной изоляции между проводниками.

Реостат имеет возможность работать в режиме потенциометра. Для этого, выполняя подключение, необходимо задействовать все три клеммы. Две нижние используются в качестве входа. Они подключаются к источнику напряжения. Верхняя и одна из нижних клемм являются выходом. При перемещении ползунка напряжение межу ними регулируется.

Реостат, используемый в качестве делителя напряжения

Помимо потенциометра возможен и балластный режим работы реостата, когда необходимо создать активную нагрузку для потребления энергии. При этом необходимо учитывать какие рассеивающие способности имеет аппарат. Избыточное тепло может вывести прибор из строя, поэтому рекомендуется производить включение реостата в сеть, предварительно выполнив расчет по рассеиваемой мощности и в случае необходимости обеспечить достаточное охлаждение.

Чем отличается потенциометр от реостата

В одной из предыдущих статей мы обсудили основные аспекты, касающиеся работы с резисторами, так вот сегодня мы продолжим эту тему. Все, что мы обсуждали ранее, касалось, в первую очередь, постоянных резисторов, сопротивление которых представляет из себя не изменяющуюся величину. Но это не единственный существующий вид резисторов, поэтому в данной статье мы уделим внимание элементам, имеющим переменное сопротивление.

Переменные резисторы.

Итак, чем же отличается переменный резистор от постоянного? Собственно, здесь ответ прямо следует из названия этих элементов Величину сопротивления переменного резистора, в отличие от постоянного, можно изменить. Каким способом? А вот это мы как раз и выясним! Для начала давайте рассмотрим условную схему переменного резистора:

Сразу же можно отметить, что тут в отличие от резисторов с постоянным сопротивлением в наличии имеется три вывода, а не два. Сейчас разберемся зачем они нужны и как все это работает

Итак, основной частью переменного резистора является резистивный слой, имеющий определенное сопротивление. Точки 1 и 3 на рисунке являются концами резистивного слоя. Также важной частью резистора является ползунок, который может изменять свое положение (он может занять любое промежуточное положение между точками 1 и 3, например, он может оказаться в точке 2 как на схеме). Таким образом, в итоге мы получаем следующее. Сопротивление между левым и центральным выводами резистора будет равно сопротивлению участка 1-2 резистивного слоя. Аналогично сопротивление между центральным и правым выводами будет численно равно сопротивление участка 2-3 резистивного слоя. Получается, что перемещая ползунок мы можем получить любое значение сопротивления от нуля до

. А – это ни что иное как полное сопротивление резистивного слоя.

Конструктивно переменные резисторы бывают поворотные, то есть для изменения положения ползунка необходимо крутить специальную ручку (такая конструкция подходит для резистора, который изображен на нашей схеме). Также резистивный слой может быть выполнен в виде прямой линии, соответственно, ползунок будет перемещаться прямо. Такие устройства называют движковыми или ползунковыми перемененными резисторами. Поворотные резисторы очень часто можно встретить в аудио-аппаратуре, где они используются для регулировки громкости/баса и т. д. Вот как они выглядят:

Переменный резистор ползункового типа выглядит несколько иначе:

Часто при использовании поворотных резисторов в качестве регуляторов громкости используют резисторы с выключателем. Наверняка вы не раз сталкивались с таким регулятором – к примеру на радиоприемниках. Если резистор находится в крайнем положении (минимальная громкость/устройство выключено), то если его начать вращать, раздастся ощутимый щелчок, после которого приемник включится. А при дальнейшем вращении громкость будет увеличиваться. Аналогично и при уменьшении громкости – при приближении к крайнему положению снова будет щелчок, после которого устройство выключится. Щелчок в данном случае говорит о том, что питание приемника было включено/отключено. Выглядит такой резистор так:

Как видите, здесь есть два дополнительных вывода. Они то как раз и подключаются в цепь питания таким образом, чтобы при вращении ползунка цепь питания размыкалась и замыкалась.

Есть еще один большой класс резисторов, имеющих переменное сопротивление, которое можно изменять механически – это подстроечные резисторы. Давайте уделим немного времени и им

Конструктор ЗНАТОК 320-Znat «320 схем»

Конструктор ЗНАТОК 320-Znat «320 схем» — это инструмент, который позволит получить знания в области электроники и электротехники а также достичь понимания процессов происходящих в проводниках.

Конструктор представляет собой набор полноценных радиодеталей имеющих спец. конструктив, позволяющий их монтаж без помощи паяльника. Радиокомпоненты монтируются на специальную плату — основание, что позволяет в конечном итоге получить вполне функциональные радиоконструкции.

Используя этот конструктор можно собрать до 320 различных схем, для построения которых есть развернутое и красочное руководство. А если подключить фантазию в этот творческий процесс то можно получить бесчисленное количество различных радиоконструкций и научиться анализировать их работу. Этот опыт я считаю очень важен и для многих он может оказаться бесценным.

Вот несколько примеров того, что Вы можете сделать благодаря этому конструктору:

Летающий пропеллер; Лампа,включаемая хлопком в ладоши или струей воздуха; Управляемые звуки звездных войн, пожарной машины или скорой помощи; Музыкальный вентилятор; Электрическое световое ружье; Изучение азбуки Морзе; Детектор лжи; Автоматический уличный фонарь; Мегафон; Радиостанция; Электронный метроном; Радиоприемники, в том числе FM диапазона; Устройство, напоминающее о наступлении темноты или рассвета; Сигнализация о том, что ребенок мокрый; Защитная сигнализация; Музыкальный дверной замок; Лампы при параллельном и последовательном соединении; Резистор как ограничитель тока; Заряд и разряд конденсатора; Тестер электропроводимости; Усилительный эффект транзистора; Схема Дарлингтона.

Подстроечные резисторы.

Только для начала уточним терминологию… По сути подстроечный резистор является переменным, ведь его сопротивление можно изменить, но давайте условимся, что при обсуждении подстроечных резисторов под переменными резисторами мы будем иметь ввиду те, которые мы уже обсудили в этой статье (поворотные, ползунковые и т. д). Это упростит изложение, поскольку мы будем противопоставлять эти типы резисторов друг другу. Да и, к слову, в литературе зачастую под подстроечными резисторами и переменными понимаются разные элементы цепи, хотя, строго говоря, любой подстроечный резистор также является и переменным в силу того факта, что его сопротивление можно изменить.

Итак, отличие подстроечных резисторов от переменных, которые мы уже обсудили, в первую очередь, заключается в количестве циклов перемещения ползунка. Если для переменных это число может составлять и 50000, и даже 100000 (то есть ручку громкости можно крутить практически сколько угодно ), то для подстроечных резисторов эта величина намного меньше. Поэтому подстроечные резисторы чаще всего используются непосредственно на плате, где их сопротивление меняется только один раз, при настройке прибора, а при эксплуатации значение сопротивления уже не меняется. Внешне подстроечный резистор выглядит совсем не так как упомянутые переменные:

Реостат.

Реостат (переменный резистор, включенный по схеме реостата) в основном используется для регулировки силы тока. Если мы включим последовательно с реостатом амперметр, то при перемещении ползунка будем видеть меняющееся значение силы тока. Резистор

в этой схеме исполняет роль нагрузки, ток через которую мы и собираемся регулировать переменным резистором. Пусть максимальное сопротивление реостата равно , тогда по закону Ома максимальный ток через нагрузку будет равен:

Здесь мы учли то, что ток будет максимальным при минимальном значении сопротивления в цепи, то есть когда ползунок в крайнем левом положении. Минимальный ток будет равен:

Вот и получается, то реостат выполняет роль регулировщика тока, протекающего через нагрузку.

В данной схеме есть одна проблема – при потере контакта между ползунком и резистивным слоем цепь окажется разомкнутой и через нее перестанет протекать ток. Решить эту проблему можно следующим образом:

Отличие от предыдущей схемы заключается в том, что дополнительно соединены точки 1 и 2. Что это дает в обычном режиме работы? Да ничего, никаких изменений Поскольку между ползунком резистора и точкой 1 ненулевое сопротивление, то весь ток потечет напрямую на ползунок, как и при отсутствии контакта между точками 1 и 2. А что же произойдет при потере контакта между ползунком и резистивным слоем? А эта ситуация абсолютно идентична отсутствию прямого соединения ползунка с точкой 2. Тогда ток потечет через реостат (от точки 1 к точке 3), и величина его будет равна:

То есть при потере контакта в данной схеме будет всего лишь уменьшение силы тока, а не полный разрыв цепи как в предыдущем случае.

С реостатом мы разобрались, давайте рассмотрим переменный резистор, включенный по схеме потенциометра.

Формулы и свойства

При выборе резистора, помимо его конструктивной особенности, следует обращать внимания на основные его характеристики. А основными его характеристиками, как я уже упоминал, являются сопротивление и мощность рассеяния.

Между этими двумя характеристиками есть взаимосвязь. Что это значит? Вот допустим в схеме у нас стоит резистор с определенной величиной сопротивления. Но по каким-либо причинам мы выясняем, что сопротивление резистора должно быть значительно меньше того, что есть сейчас.

И вот что получается, мы ставим резистор с значительно меньшим сопротивлением и в соответствии с законом Ома мы можем получить небольшое западло.

Так как сопротивление резистора было большим, а напряжение в цепи у нас фиксированное, то вот что получилось. При уменьшении номинала резистора общее сопротивление в цепи упало, следовательно ток в проводах возрос.

Но что если мы поставили резистор с прежней мощностью рассеяния? При возросшем токе , новый резистор может и не выдержать нагрузки и умереть, его душа улетит вместе с клубком дыма из бездыханного тельца резистора

Резистор — что это такое и для чего нужен.

Принцип работы резистора, что такое резистор и как он работает

Автор Andrey Ku На чтение 22 мин Опубликовано 22.09.2021

Содержание

1. Что такое резистор
2. Как выглядит
3. Из чего состоит
4. Для чего используется
5. Обозначение на схемах
6. Виды резисторов
7. Классификация резисторов
8. По типу резистивного материала
9. По назначению сопротивления
10. По количеству контактов
11. Другие
12. Виды резисторов
13. Постоянные резисторы
14. Переменные резисторы
15. Термисторы
16. Варисторы
17. Фоторезисторы
18. Тензорезисторы
19. Принцип работы резистора простым языком
20. Принцип работы переменного резистора
21. Принцип работы подстроечного резистора
22. Принцип работы резистора печки автомобиля
23. Свойства в теории и практике
24. Что говорит теория
25. Что на самом деле
26. Маркировка резисторов.
27. Переменный резистор.
28. Подстроечный резистор.
29. Термисторы, варисторы и фоторезисторы.
30. Обозначения на схемах
31. Как измерить сопротивление резистора
32. Последовательное и параллельное соединение резисторов
33. Типы включения и примеры использования
34. Параллельное включение
35. Формулы расчета
36. Эквивалентное соединение
37. Фильтры и резисторы

Что такое резистор

Резистор – это сопротивление. Он является пассивным элементом в цепи и способен только уменьшать ток. Происхождение названия идет от латинского «resisto», что дословно на русском языке означает «сопротивляюсь».

Предназначен проводник для того, чтобы преобразовывать напряжение в силу тока и наоборот, он поглощает часть энергии и ограничивает ток. Основное применение приходится на электрические и электронные устройства.

Справка! Соединение проводников может быть последовательным, параллельным или смешанным.

Также есть два вида полупроводников:

• линейные, сопротивление у которых от тока и напряжения не зависит;
• нелинейные, способные изменить сопротивление в зависимости от значений протекающего тока и напряжения.

Основным параметром резисторов является номинальное напряжение.

Как выглядит

Элементы могут быть проволочные и непроволочные. Последние отлично выполнят свою функцию в высокочастотной цепи, внешний вид и процесс их изготовления отличаются. Различают резисторы общего применения и специального. Первые не превышают 10 мегаом, а вторые способны работать под напряжением 600 вольт и выше. Внешним видом они тоже отличаются. На фото ниже легко увидеть разницу и понять, как выглядит резистор.

Разница во внешнем виде и размерах

Из чего состоит

Намотав проволоку на каркас из керамики или прессованного порошка получится проволочный резистор. При этом сама проволока должна быть из нихрома, константана или манганина. Так получится создать полупроводник с высоким удельным сопротивлением.

Непроволочные элементы изготовлены на основе диэлектрика из проводящих смесей и пленок. Разделяют тонкослойные и композиционные, но все они имеют повышенную точность и стабильность в работе.

Регулировочные и подстроечные элементы представляют собой кольцевую резистивную пластину по которой движется бегунок. Он скользит по кругу, меняя расстояние точек на резистивном слое, в результате сопротивление меняется. Следует понять, что же делает резистор для прибора.

Для чего используется

Для чего нужен резистор? При помощи этой детали в электрической цепи можно ограничить количество проводимого тока, в результате правильно подобранной детали легко получить необходимую величину. Чем выше сопротивление, тем ниже будет на выходе сила тока, при условии стабильного напряжения.

Как работают резисторы понять легко, они могут использоваться в качестве преобразователя напряжения в ток и наоборот, в измерительных аппаратах их применяют для деления напряжения, а также они могут понизить или полностью устранить радиопомехи.

Обозначение на схемах

В России и Европе резистор на схеме обозначаются прямоугольником, размерами 4*10мм. Для определения значений сопротивления есть условные обозначения. Постоянный элемент на схеме обозначается следующим образом:

Обозночения постоянных элементов на схеме

Переменные, в том числе подстроечные, а также нелинейные следующим образом:

Обозначения переменных проводников

Важно! Всегда есть погрешность в заявленном производителем сопротивлении, она обозначается с помощью букв и цифр в процентном выражении.

Виды резисторов

Резисторы бывают трех видов:

1. Постоянные – величина сопротивления у которых не меняется. Надо отметить, что небольшие изменения все-таки происходят из-за изменения температуры. Но эти изменения не существенны, так как не влияют на работу цепи.
2. Переменные – их сопротивление меняется в определенных пределах. Например, реостаты. Когда мы вращаем ручку радиоприемника для изменения звука или перемещаем ползунок, мы меняем сопротивление цепи.
3. Подстроечные – меняют величину при помощи винта. Делается это редко, для получения нужных параметров цепи.

Классификация резисторов

Резисторы отличаются не только возможностью регулировать сопротивление. Они могут изготавливаться из разных резистивных материалов, иметь различное количество контактов и иметь другие особенности.

По типу резистивного материала

Элементы могут быть проволочными, непроволочными или металлофольговыми. Высокоомная проволока является признаком проволочного элемента, для ее изготовления используют такие сплавы, как нихром, константан или никелин. Пленки с повышенным удельным сопротивлением являются основой непроволочных элементов. В металлофольговых используется специальная фольга. Теперь выясним из чего состоят резисторы.

Конструкция полупроводника

Непроволочные делятся на тонкослойные и композиционные, толщина первых измеряется в нанометрах, а вторых – в долях миллиметра. Тонкослойные делятся на:

• металлоокисные;
• металлизированные;
• бороуглеродистые;
• металлодиэлектрические;
• углеродистые.

Композиционные в свою очередь подразделяются на объемные и пленочные. Последние могут быть с органическим или неорганическим диэлектриком. Чтобы понять есть ли полярность у резистора следует знать, что стороны у них идентичны.

По назначению сопротивления

Постоянные и переменные полупроводники также имеют некоторые различия в характеристиках. Постоянные делятся на проводники общего и специального назначения. Последние могут быть:

• высокочастотными;
• высоковольтными;
• высокомегаомными;
• прецизионными.

Такие детали используются в точных измерительных приборах, они выделяются особой стабильностью.

Переменные резисторы можно разделить на подстроечные и регулировочные. Последние могут быть с линейной или нелинейной функциональной характеристикой.

По количеству контактов

В зависимости от назначения резистора у него может быть один, два и более контактов. Сами контакты также отличаются, например, у SMD-резисторов это контактная площадка, у проволочных – особого состава проволока. Есть резисторы металлопленочные, с квантовыми точечными контактами, а в переменных они подвижные.

Разное количество контактов на элементах

Другие

Отличаются резисторы формой и типом сопротивления, а также характером зависимости величины сопротивления от напряжения. Описание зависимости величины может быть линейной или нелинейной. Использование элемента простое, емкость указывается на корпусе, минус и плюс не отличаются.

Резисторы могут быть защищены от влаги или нет, корпус может быть лакированным, вакуумным, герметичным, впрессованным в пластик или компаундированным. Нелинейные подразделяются на:

• варисторы;
• магниторезисторы;
• фоторезисторы;
• позисторы;
• тензорезисторы;
• терморезисторы.

Все они выполняют свою определенную функцию, одни меняют сопротивление от температуры, другие от напряжения, третьи от лучистой энергии.

Виды резисторов

Существует множество видов резисторов, которые используются в радио-электронной промышленности. Давайте разберем основные из них.

Постоянные резисторы

Постоянное резисторы выглядят примерно вот так:

Слева мы видим большой зеленый резистор, который рассеивает очень большую мощность. Справа –  маленький крохотный SMD резистор, который рассеивает очень маленькую мощность, но при этом отлично выполняет свою функцию. Про то, как определить сопротивление резистора, можно прочитать в статье маркировка резисторов.

Вот так выглядит  постоянный резистор на электрических схемах:

Наше отечественное изображение резистора изображают прямоугольником (слева), а заморский вариант (справа), или как говорят – буржуйский, используется в иностранных радиосхемах.

Вот так маркируются мощности на советских резисторах:

Далее мощность маркируется с помощью римских цифр. V – 5 Ватт, X – 10 Ватт, L  -50 Ватт и тд.

Какие еще бывают виды резисторов? Давайте рассмотрим самые распространенные:

20 ваттный стекловидный с проволочными выводами, 20 ваттный с монтажными лепестками,30 ваттный в стекловидной эмали, 5 ваттный и 20 ваттный с монтажными лепестками

1, 3, 5 ваттные керамические; 5,10,25, 50 ваттные с кондуктивным теплообменом

2, 1, 0. 5, 0.25, 0.125 ваттные углеродной структуры;  SMD резисторы типоразмеров 2010, 1206, 0805, 0603,0402; резисторная SMD сборка, 6,8,10 выводные резисторные сборки для сквозного монтажа, резистор  в DIP корпусе

Переменные резисторы

Переменные резисторы выглядят так:

На схемах обозначаются так:

Соответственно отечественный и зарубежный вариант.

А вот  и их цоколевка (расположение выводов):

Переменный резистор, который управляет напряжением называется потенциометром, а который управляет силой  тока – реостатом. Здесь заложен принцип делителя напряжения и делителя тока соответственно. Различие между потенциометром и реостатом в схеме подключения самого переменного резистора. В схеме с реостатом в переменном резисторе соединяется средний и крайний выводы.

Переменные резисторы, у которых сопротивление можно менять только при помощи отвертки или шестигранного ключика, называются подстроечными переменными резисторами. У них есть специальные пазы для регулировки сопротивления (отмечены красной рамкой):

А вот  так  обозначаются подстроечные резисторы и их схемы включения в режиме реостата и потенциометра.

Термисторы

Термисторы – это резисторы на основе полупроводниковых материалов. Их сопротивление резко зависит от температуры окружающей среды. Есть такой важный параметр термисторов, как ТКС – тепловой коэффициент сопротивления. Грубо говоря, этот коэффициент показывает на сколько изменится сопротивление термистора при изменении температуры окружающей среды.

Этот коэффициент может быть как отрицательный, так и положительный.  Если ТКС отрицательный, то такой термистор называют термистором, а если ТКС положительный, то такой термистор называют позистором.  У термисторов  при увеличении температуры окружающей среды сопротивление падает. У позисторов с увеличением температуры окружающей среды  растет и сопротивление.

Так как термисторы обладают отрицательным коэффициентом (NTC — Negative Temperature Coefficient — отрицательный ТКС), а позисторы положительным коэффициентом (РТС — Positive Temperature Coefficient — положительный ТКС), то и на схемах они будут обозначаться соответствующим образом.

Варисторы

Есть также особый класс резисторов, которые резко изменяют свое сопротивление при увеличении напряжения –  это варисторы.

Это свойство варисторов широко используют от защиты перенапряжений в цепи, а  также от импульсных скачков напряжения. Допустим  у нас “скакануло” напряжение. Все это дело “чухнул” варистор и сразу же резко изменил сопротивление в меньшую сторону. Так как сопротивление варистора стало очень маленьким, то весь электрический ток сразу же начнет протекать через него, тем самым защищая основную цепь радиоэлектронного устройства. При этом варистор берет всю мощность импульса на себя и очень часто платит за это своей жизнью, то его выгорает наглухо

На схемах варисторы обозначаются вот таким образом:

Фоторезисторы

Большой популярностью также пользуются фоторезисторы. Они изменяют свое сопротивление, если на них посветить. В этих целях можно применять как солнечный свет, так и искусственный, например, от фонарика.

На схемах они обозначаются вот таким образом:

Тензорезисторы

Принцип действия их работы основан на растяжении тонких печатных проводников. При растяжении они становятся еще тоньше. Это все равно, что вытягивать жевательную резинку. Чем больше вы ее вытягиваете, тем тоньше она становится. А как вы знаете, чем тоньше проводник, тем бОльшим сопротивлением он обладает.

На схемах тензорезистор выглядит вот так:

Вот анимация работы тензорезистора, позаимствованная с Википедии.

Ну и как вы догадались, тензорезисторы используются в электронных весах, а также в различных датчиках, где применяется какое-либо давление, либо сила.

Принцип работы резистора простым языком

Все электронные приборы состоят из радиодеталей, которые делятся на два больших типа: активные и пассивные.

Активные усиливают электрические сигналы. Слабый сигнал на входе управляет мощным на выходе. В этом случае коэффициент усиления больше единицы.

Резистор относится к пассивному типу деталей, у которого коэффициент усиления меньше единицы.

В советское время резисторы именовали сопротивлениями. В наши дни эти детали называют резисторами. Сделано это потому, что все детали, применяемые в электронике, обладают сопротивлением. Чтобы не путаться, активные сопротивления назвали резисторами.

Все проводники имеют сопротивление, которое считается вредным, так как это приводит к нагреву элемента по которому течет ток. К тому же теряется электрическая мощность. Сопротивление резистора является полезным. Он нагревается и выделяет тепло. На этом принципе работают нагревательные печки и лампы, применяемые в быту.

Принцип работы переменного резистора

Схема потенциометра

Поворотом ручки меняется длина резистора, и как результат сила тока. На рисунке показан переменный резистор с тремя выводами – потенциометр. Сопротивление между концами 1 и 3 меняется от 0 до максимума, в зависимости от положения ручки. Такая же картина между концами 2 и 3, но наоборот. То есть если сопротивление 1 – 3 растет, 2 – 3 уменьшается. Когда переменный резистор имеет два конца – имеем реостат.

На рисунке показан поворотный переменный резистор. Бывают также ползунковые, где движок перемещается по прямой. Поворотом ручки сопротивление меняется от нуля до максимума. Потенциометры широко применяются в аудиоаппаратуре.

Потенциометр

Потенциометры утапливают в цилиндрические и параллелепипедные корпуса. Внутри корпуса имеется резистивный элемент подковообразной формы. По оси детали выходит металлическая ручка, поворотом которой меняется положение токосъемника, который расположен на противоположном конце.

Пластина токосъемника надежно прижата к резистивному элементу, за счет упругой силы. Ее изготавливают из стали или из бронзы. Напряжение подается на крайние концы потенциометра. За счет вращения ручки, токосъемник скользит по резистивному элементу, меняя напряжение между крайними и средним концами.

На рисунке показан проволочный потенциометр, у которого резистивный слой изготовлен из проволоки. Провод с высоким сопротивлением наматывается на подковообразный каркас. Затем контактная поверхность кольца шлифуется и полируется. Это делается для обеспечения надежности соединения ползунка с проводящим слоем.

Изготавливают также непроволочные потенциометры. В них резистивный слой нанесен на кольцеобразную или прямоугольную основу из изоляционного материала.

Принцип работы подстроечного резистора

После монтажа деталей электронного прибора, обычно его характеристики отличаются от номинальных. Для доводки показателей прибора применяют подстроечные резисторы. В принципе это те же переменные резисторы, но выделенные в отдельную группу, потому что конструктивно отличаются от переменных резисторов. У них нет ручек, вращая которые изменяются. Вместо них отверстия под отвертку шлицевую или прямую.

Подстроечный резистор с крестовиковым шлицом

В процессе работы прибора, через некоторое время, его параметры меняются. Для привидения их к номиналу применяют подстроечные резисторы.

По типу перемещения ползунка бывают подстроечные резисторы с перемещением по прямой и с перемещением по окружности.

Для точной настройки параметров электронного прибора используют подстроечные резисторы с большим числом оборотов. В них изменение сопротивления от минимума до максимума осуществляется за несколько оборотов или даже за десятки оборотов подстроечного вала. В этих резисторах перемещение контакта происходит при помощи червячной передачи.

Принцип работы резистора печки автомобиля

Схема отопителя автомобиля

У обычной ВАЗовской печки четыре скорости. Как видим из рисунка скорость вращения мотора печки зависит от резисторов. Переключатель резисторов является переключателем скоростей отопителя. Для того, чтобы воздух, поступаемый в салон из печки был бы теплым, двигатель должен быть прогрет. Часто водители включают печку для охлаждения двигателя, в случае его перегрева.

Если не нужно нагревать салон автомобиля (в теплое время), то воздух нагнетается в салон напрямую, минуя радиатор печки, через фильтр отопителя. Для этого есть специальная заслонка, которая переключается из салона автомобиля водителем.

Зная схему подключения резистора печки, можно легко заменить это сопротивление, в случае выхода его из строя. Сделать это можно самостоятельно, а не платить большие деньги в автосервисе.

Свойства в теории и практике

Основное свойство этой радиодетали – это сопротивление. Измеряется в омах (Ом).

Разберем для начала понятие активного сопротивления. Оно так называется потому, что есть у всех материалов (даже у сверхпроводников, пусть и 0,00001 Ом). И именно оно является основным у резисторов.

Что говорит теория

В теории у резистора есть постоянное сопротивление, которое на зависит от внешних условий (температуры, давления, напряжения и т.п.).

График зависимости тока от напряжения прямолинеен.

В идеальных и математических условиях у резистора только активное сопротивление. По типам бывают нелинейные и линейные резисторы.

Что на самом деле

На самом у всех резисторов непрямолинейная зависимость тока от напряжения. То есть, его сопротивление тоже зависит от внешних условий, конкретно от температуры.

Конечно, эта зависимость не такая, как у полупроводников, но она есть. И самое главное, у этой радиодетали есть емкость и индуктивность. Помимо активного сопротивления, есть еще и реактивное.

Реактивное сопротивление отличается от активного тем, что оно по разному пропускает электрический ток на разных частотах.

Например, для постоянного тока сопротивление 200 Ом, а если есть высокие значения индуктивности, то на частотах выше 2 кГц, сопротивление будет уже 250 Ом.

Именно поэтому резисторы делаются из разных материалов. Они бывают керамическими, углеродными, проволочными и у них разные допуски и погрешности. SMD деталь обладает меньшей емкостью и индуктивностью, чем DIP.

Еще существует специальные типы резисторов с более выраженной нелинейной вольт-амперной характеристикой. Если у обычных резисторов вольт-амперный график чуть-чуть не линейный, то у такого типа деталей он лавинообразный.

У них сопротивление резко зависит от внешних условий, не так. как у обычных:

• Терморезистор. Повышает или понижает сопротивление из-за влияния температуры;
• Варистор. Изменяет свои свойства в зависимости от приложенного напряжения;
• Фоторезистор. Уменьшается сопротивление, если на него действует свет;
• Тензорезистор. При деформировании (сжатии, механических воздействиях) изменяет свое сопротивление.

Кроме того, еще одна особенность активного сопротивления – выделение тепла, когда проходит электрический ток. Когда протекает электрический ток замкнутой цепи, электроны ударяются об атомы. И поэтому выделяется тепло. Тепло измеряется в мощности. Она рассчитывается исходя из напряжения и тока.

Одна из популярных функций резисторов это снижение напряжения и ограничения тока. Например, если через резистор проходит ток 0,25 А и на нем есть падение напряжения 1 В, то мощность, которая будет на нем рассеиваться это 0,25 Вт.

Поэтому, некоторые детали и изменяют свое сопротивление, даже если они не предназначены для этого. Это уже свойства материала. И если резистор сделан из проволоки, то при нагреве она расширяется и ее проводимость ухудшается. Поэтому у деталей есть допуск, который измеряется в процентах.

И из-за этого и существуют резисторы с разной рассеиваемой мощностью. Нельзя ставить резистор 0,125 Вт на место 1 Вт. Он начнет греться, трескаться, чернеть. А потом и сгорит. Потому, что не рассчитан на такую мощность.

Маркировка резисторов.

Обозначения резисторов на схемах различаются в зависимости от страны. В нашей стране можно понять, где обозначен резистор, по прямоугольнику с маркировкой в виде наклонных или вертикальных линий, знаков V или Х, с буквой «R» вверху прямоугольника. На зарубежных (американских) схемах резистор обозначается сплошной линией с несколькими изломами.

Ниже на рисунке видна маркировка резисторов:

Наклонные линии обозначают мощность резистора до 1 Вт. Вертикальные линии и знаки V и X (римские цифры), указывают на мощность резистора в несколько Ватт, в соответствии со значением римской цифры.

Переменный резистор.

Переменный резистор – это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом.

Переменные резисторы, их также называют реостатами или потенциометрами, предназначены для постепенного регулирования силы тока и напряжения.

Разница в том, что реостат регулирует силу тока в электрической цепи, а потенциометр – напряжение. На радиосхемах переменные резисторы обозначаются прямоугольником с пририсованной к их корпусу стрелочкой.

На схемах цифрами от 1 до 3 указывается расположение выходов резистора.

Регулировать мощность сопротивления переменных резисторов можно с помощью вращения специальной ручки. Те из резисторов, у которых регулировка сопротивления резистора может осуществляться только с помощью отвертки или специального ключа-шестигранника, называются подстроечными переменными резисторами. Выглядят они так:

Подстроечный резистор.

На радиосхемах подстроечные резисторыобозначаются следующим образом:

Чтобы переменный потенциометр использовать в качестве переменного реостата, нужно соединить два вывода между собой.

Термисторы, варисторы и фоторезисторы.

Кроме реостатов и потенциометров есть и другие виды резисторов: термисторы, варисторы и фоторезисторы. Это интересно, но термисторы, в свою очередь, делятся на термисторы и позисторы. Позистор – это термистор, у которого сопротивление возрастает вместе с ростом температуры окружающей среды. У термисторов, наоборот, чем выше температура вокруг, тем меньше сопротивление. Это свойство обозначают как ТКС – тепловой коэффициент сопротивления.

В зависимости от ТКС (отрицательный он или положительный) обозначают на схеме термисторы следующим образом:

Следующий особый класс резисторов – это варисторы. Они изменяют силу сопротивления в зависимости от подаваемого на них напряжения. Ни картинке ниже вы видите, как выглядят варисторы

Зная свойства варистора, можно догадаться, что такой резистор защищает электрическую цепь от перенапряжения. На схемах варисторы обозначаются так:

В зависимости от интенсивности освещения изменяет свое сопротивление еще один вид резисторов – фоторезисторы. Причем не важно, каков источник освещения: искусственный или естественный. Их особенность еще и в том, что ток в них протекает как в одном, так и в другом направлении, то есть еще говорят, что фоторезисторы не имеют p-n перехода. Выглядят фоторезисторы так:

А на схемах изображаются так:

Сегодня невозможно изготовить ни одно, сколько-нибудь функциональное, электронное устройство без резисторов. Они используются везде: от компьютеров до систем охраны.

Обозначения на схемах

На схемах в Европе и СНГ обознается прямоугольником и латинской букой R. Согласно ГОСТу, на отечественных схемах не указывается номинал сопротивления, а только номер детали (R). Однако, если под изображением детали указано число, например 120, оно по умолчанию читается как 120 Ом.

В таблице примеры обозначений детали.

Основное обозначение
0,125 Вт
0,25 Вт
0,5 Вт
1 Вт
2 Вт
5 Вт
Переменный
Подстроечный

Как измерить сопротивление резистора

Любой резистор обладает сопротивлением. Кто не в курсе, что такое сопротивление и как оно измеряется, в срочном порядке читаем эту статью. Сопротивление измеряется в Омах. Но как же нам узнать сопротивление резистора? Есть прямой и косвенный методы.

Прямой метод он самый простой. Нам нужно взять мультиметр и просто замерять сопротивление резистора. Давайте рассмотрим, как все это выглядит. Я беру мультиметр, выставляю крутилку на измерение сопротивления и цепляюсь к выводам резистора.

Измерение сопротивления

Резистор я брал на 1 кОм. Он мне показал 976 Ом, что в принципе тоже нормально, так как у таких резисторов всегда существует некая погрешность.

Косвенный метод измерения заключается в том, что мы будем рассчитывать сопротивление резистора через закон Ома.

формула сопротивления через закон Ома

Поэтому, чтобы узнать сопротивление резистора, нам надо напряжение на концах резистора поделить на силу тока, которая течет через резистор. Все довольно просто!

Допустим, я хочу узнать сопротивление нити накала лампочки, когда она источает свет. Думаю, некоторые из вас в курсе, что сопротивление холодной вольфрамовой нити и раскаленной – это абсолютно разные сопротивления. Я ведь не смогу измерить мультиметром в режиме измерения сопротивления раскаленную вольфрамовую нить лампы накаливания, так ведь? Поэтому, нам как нельзя кстати подойдет эта формула.

Давайте же узнаем это на опыте. У меня есть лабораторный блок питания, который показывает сразу напряжение и силу тока, которая течет через нагрузку. Беру лампу, выставляю на блоке питания напряжение, которое написано на самой лампе и подключаю ее к клеммам блока питания.

Лампа накаливания потребление тока

Итак, получается, что на выводах лампы сейчас напряжение 12 Вольт, а ток, который течет в цепи, а следовательно и через лампу  0,71 Ампер.

Получаем, что сопротивление раскаленной нити лампы в данном случае составляет.

Последовательное и параллельное соединение резисторов

Все вышеописанные резисторы можно соединять параллельно или последовательно. При параллельном соединении выводы резисторов соединятся в общих точках.

В этом случае, чтобы узнать общее сопротивление всех резисторов в цепи, достаточно будет воспользоваться формулой, где сопротивление между точками А и В (RAB) и есть то самое R общее:

При последовательном соединении номиналы резисторов просто тупо суммируются

В этом случае

Хорошее видео по теме

Типы включения и примеры использования

Основные типы включения это последовательные и параллельные соединения.

Последовательно сопротивление рассчитывается просто. Достаточно все сложить.

При последовательном соединении напряжение распределяется по резисторам согласно их сопротивлениям.

Это второе правило Кирхгофа. Например, напряжение 12 В, а пара резисторов по 1 кОм.

Соответственно, на каждом из них по 6 В. Это простой пример делителя напряжения. Здесь пара деталей делит напряжение, и благодаря этому можно получить необходимое напряжение.

Однако, если вы хотите использовать делитель напряжения для питания цепи, то должны помнить, что нужно согласовать сопротивления. В этой схеме сопротивление 1 кОм. Если вы подключите к ней нагрузку меньше этого сопротивления, то она не получит напряжения на свои выводы в полном объеме. Поэтому, все схемы с делителями напряжения должны быть рассчитаны и согласованы друг с другом.

Рассмотрим пример усилителя на транзисторе.

Здесь R1 и R2 образуют делитель напряжения, они выполняют роль делителя напряжения. Между этими двумя резисторами и базой транзистором протекает ток, который открывает транзистор.

Это необходимо для того, чтобы он работал без искажений.

Параллельное включение

При параллельном соединении радиодеталей, общее сопротивление цепи снижается. Если два резистора по 1 кОм соединены параллельно, то общее будет равно меньше 0,5 кОм, т.е. сопротивление цепи (эквивалентное) равно половине самого наименьшего.

В таком соединении наблюдается первое правило Кирхгофа. В точку соединения направляется ток в 1 А, а в узле он расходится на два направления по 0,5 А.

Формулы расчета

Для двух резисторов:

Для более:

Для тока параллельное соединение — это как вторая дорога или обходной путь. Еще такой тип соединения называют шунтированием. В качестве примера можно привести амперметр. Чтобы увеличить его шкалу показаний, достаточно подключить параллельно резистору еще один шунтирующий.

Его сопротивление рассчитывается по формуле:

Эквивалентное соединение

В схеме усилителя к эмиттеру транзистора VT1 подключена пара из резистора R3 и конденсатора C2.

В этом случае VT1 и R3 подключены последовательно друг к другу. Зачем это надо? Когда усилитель работает, транзистор начинает нагреваться и его сопротивление снижается. R3, как и в случае со светодиодом, не позволяет транзистору перегреваться. Он балансирует общее сопротивление, чтобы транзистор не вносил искажения в сигнал. Это называется режим термостабилизации.

А конденсатор C2 подключен к R3 параллельно. И это нужно для того, чтобы при нормальном режиме работы усилителя, переменный сигнал прошел без потерь. Так работает параллельный фильтр.

Если бы был только один R3, то мощность усилителя была намного меньше из-за того, что он забирает переменное напряжение на себя. А конденсатор пропускает без потерь, но не пропускает постоянное напряжение.

Фильтры и резисторы

С помощью резисторов и конденсаторов можно делать фильтры. Так называются RC фильтры.

Эта пара может разделять сигнал на постоянные и переменные составляющие.

В качестве примера рассмотрим ФНЧ и ФВЧ.

В схеме фильтра низких частот конденсатор C1 забирает на себя высокочастотные токи. Его сопротивление для них намного меньше, чем у нагрузки. Он шунтирует нагрузку. Таким образом, можно получить низкую частоту, отделив от нее все высокие составляющие.

В фильтре высоких частот наоборот. Высокие частоты свободно проходят через C1, и если в сигнале есть низкочастотные, то они пойдут через R1.

Такие фильтры бывают разные по конструкции. П образные, Г образные и т.п. Конкуренцию резистору может составить катушка индуктивности или дроссель. У них меньше активное сопротивление, но реактивное больше. Благодаря этому снижаются потери от активного сопротивления.

Источники

• https://onlineelektrik.ru/eoborudovanie/kondensatori/rezistor-chto-eto-takoe-i-dlya-chego-nuzhen.html
• https://principraboty.ru/princip-raboty-rezistora-chto-takoe-rezistor-i-kak-on-rabotaet/
• https://www.RusElectronic.com/resistors/
• https://tyt-sxemi. ru/vse-o-rezistorah/
• https://www.calc.ru/Chto-Takoye-Rezistor.html

⚡️Резистор – что это такое и для чего нужен: виды, принцип работы, расчет сопротивления

На чтение 21 мин Опубликовано 22.09.2021 Обновлено 22.09.2021

Содержание

1. Что такое резистор
2. Как выглядит
3. Из чего состоит
4. Для чего используется
5. Обозначение на схемах
6. Виды резисторов
7. Классификация резисторов
8. По типу резистивного материала
9. По назначению сопротивления
10. По количеству контактов
11. Другие
12. Виды резисторов
13. Постоянные резисторы
14. Переменные резисторы
15. Термисторы
16. Варисторы
17. Фоторезисторы
18. Тензорезисторы
19. Принцип работы резистора простым языком
20. Принцип работы переменного резистора
21. Принцип работы подстроечного резистора
22. Принцип работы резистора печки автомобиля
23. Свойства в теории и практике
24. Что говорит теория
25. Что на самом деле
26. Маркировка резисторов.
27. Переменный резистор.
28. Подстроечный резистор.
29. Термисторы, варисторы и фоторезисторы.
30. Обозначения на схемах
31. Как измерить сопротивление резистора
32. Последовательное и параллельное соединение резисторов
33. Типы включения и примеры использования
34. Параллельное включение
35. Формулы расчета
36. Эквивалентное соединение
37. Фильтры и резисторы

Что такое резистор

Резистор – это резистор. Это пассивный элемент в цепи, который может только уменьшить ток. Название происходит от латинского «resisto», что в переводе с русского буквально означает «сопротивляться».

Проводник предназначен для преобразования напряжения в ток и наоборот, он поглощает часть энергии и ограничивает ток. Основное применение – электрические и электронные устройства.

Ссылка! Подключение проводов может быть последовательным, параллельным или смешанным.

Также есть два типа полупроводников:

• линейные, сопротивление которых не зависит от тока и напряжения;
• нелинейный, способный изменять сопротивление в соответствии со значениями протекающего тока и напряжения.

Основным параметром резисторов является номинальное напряжение.

Как выглядит

Элементы могут быть проводными или нет. Последние отлично выполнят свою функцию в высокочастотной цепи, внешний вид и процесс их изготовления разные. Различают резисторы общего назначения и специальные. Первые не превышают 10 МОм, вторые способны работать при напряжении от 600 вольт и выше. Также они различаются по внешнему виду. На фото ниже легко увидеть разницу и понять, как выглядит резистор.

Разница во внешнем виде и размере

Из чего состоит

Если обернуть проволоку рамкой из керамики или прессованного порошка, получится проволочный резистор. При этом сама проволока должна быть из нихрома, константана или манганина. Это создаст полупроводник с высоким удельным сопротивлением.

Беспроводные элементы выполнены на основе диэлектрика, состоящего из токопроводящих смесей и пленок. Различают тонкослойные и композитные, но все они обладают большей точностью и стабильностью при эксплуатации.

Элементы регулировки и подстройки представляют собой кольцевую резистивную пластину, по которой перемещается курсор. Он течет по кругу, изменяя расстояние точек на резистивном слое, в результате чего изменяется сопротивление. Вы должны понимать, что резистор делает для устройства.

Для чего используется

Для чего нужен резистор? С помощью этой части в электрической цепи можно ограничить количество проводимого тока, в результате правильно подобранной части легко получить необходимое значение. Чем больше сопротивление, тем ниже будет выходной ток при стабильном напряжении.

понять, как работают резисторы, несложно, их можно использовать как преобразователи напряжения в ток и наоборот, в измерительных устройствах они служат для деления напряжения, а также могут уменьшать или полностью устранять радиопомехи.

Обозначение на схемах

В России и Европе резистор на схеме обозначен прямоугольником размером 4 * 10 мм. Есть легенда для определения значений сопротивления. Постоянный элемент на схеме обозначается следующим образом:

Названия постоянных элементов на схеме

Переменные, включая триммеры, а также нелинейные:

Обозначения переменных проводников

Важно! Всегда есть погрешность в заявленном производителем сопротивлении, она указывается буквами и цифрами в процентном выражении.

Виды резисторов

Есть три типа резисторов:

1. Константы: значение сопротивления, при котором оно не меняется. Следует отметить, что небольшие изменения все же происходят из-за перепадов температуры. Но эти изменения несущественны, так как не влияют на работу схемы.
2. Переменные: их сопротивление колеблется в определенных пределах. Например, реостаты. Когда мы поворачиваем ручку на радио, чтобы изменить звук, или перемещая ползунок, мы меняем сопротивление цепи.
3. Триммер – измените значение винтом. Это редко делается для получения желаемых параметров схемы.

Классификация резисторов

Резисторы различаются не только способностью регулировать сопротивление. Они могут изготавливаться из разных резистивных материалов, иметь разное количество контактов и иметь другие характеристики.

По типу резистивного материала

Элементами могут быть провода, а не провода или листы металла. Высокопрочная проволока – это особенность элемента проволоки, для ее изготовления используются такие сплавы, как нихром, константан или никель. Пленки с высоким сопротивлением являются основой беспроводных элементов. В металлической фольге используется специальная пленка. Теперь разберемся, из чего сделаны резисторы.

Полупроводниковый дизайн

Ненити делятся на тонкий и композитный слой, толщина первого измеряется нанометрами, а второго – долями миллиметра. Те, у кого тонкий слой, делятся на:

• оксид металла;
• металлизированный;
• бор-углекислый;
• металл-диэлектрик;
• углеродистый.

Композиты, в свою очередь, делятся на объемные и кинематографические. Последний может быть с органическим или неорганическим диэлектриком. Чтобы понять, имеет ли резистор полярность, следует знать, что их стороны идентичны.

По назначению сопротивления

Фиксированные и переменные полупроводники также имеют некоторые отличия в характеристиках. Константы делятся на проводники общего и специального назначения. Последними могут быть:

• высокая частота;
• высокое напряжение;
• высокий ом;
• точность.

Такие детали используются в прецизионных измерительных приборах, они отличаются особой стабильностью.

Переменные резисторы можно разделить на подстроечные резисторы и регулирующие резисторы. Последние могут быть линейными или нелинейными.

По количеству контактов

В зависимости от назначения резистора он может иметь один, два и более контактов. Сами контакты тоже разные, например, у SMD резисторов это контактная площадка, у проволочных – провод особого состава. Существуют металлопленочные резисторы с контактами на квантовых точках и по переменным они подвижны.

Различное количество контактов на элементах

Другие

Резисторы различаются формой и видом сопротивления, а также характером зависимости величины сопротивления от напряжения. Описание зависимости величины может быть линейным или нелинейным. Использование элемента простое, емкость указана на корпусе, все меньше и больше не отличаются.

Резисторы могут быть защищены от влаги или нет, корпус может быть окрашен, герметизирован, герметизирован, отлит из пластика или компаунда. Нелинейные делятся на:

• варисторы;
• магниторезисторы;
• фоторезисторы;
• позиционеры;
• тензодатчики;
• термисторы.

Все они выполняют свою определенную функцию: одни изменяют сопротивление в зависимости от температуры, другие – от напряжения, третьи – за счет лучистой энергии.

Виды резисторов

В радиоэлектронной промышленности используется множество типов резисторов. Давайте разберемся с основными.

Постоянные резисторы

Постоянные резисторы выглядят так:

Слева мы видим большой зеленый резистор, который рассеивает много энергии. Справа находится небольшой SMD-резистор, который рассеивает очень мало энергии, но в то же время отлично выполняет свою функцию. О том, как определить сопротивление резистора, вы можете прочитать в статье с маркировкой резисторов.

Вот как выглядит постоянный резистор в электрических цепях:

Наш отечественный образ резистора изображен в виде прямоугольника (слева), а заморская версия (справа), или как говорят – буржуйская, используется в зарубежных радиосхемах.

Вот как обозначены мощности на советских резисторах:

Кроме того, мощность обозначена римскими цифрами. V – 5 Вт, X – 10 Вт, L -50 Вт и т.д.

Какие еще типы резисторов есть? Давайте посмотрим на самые распространенные:

20 Вт с кабелями, 20 Вт с монтажными проушинами, 30 Вт со стеклянной эмалью, 5 Вт и 20 Вт с монтажными проушинами

1, 3, 5 ватт керамический; 5,10,25, 50 Вт с кондуктивным теплообменом

углеродная структура 2, 1, 0,5, 0,25, 0,125 Вт; Резисторы SMD типоразмера 2010, 1206, 0805, 0603,0402; SMD резисторная сеть, 6,8,10 контактные резисторные сети для сквозной проводки, резистор в DIP корпусе

Переменные резисторы

Переменные резисторы выглядят так:

Схемы обозначены следующим образом:

Соответственно отечественная и зарубежная версии.

А вот их распиновка (распиновка):

Переменный резистор, регулирующий напряжение, называется потенциометром, а регулирующий ток – реостатом. Здесь, соответственно, установлен принцип делителя напряжения и делителя тока. Разница между потенциометром и реостатом заключается в схеме подключения самого переменного резистора. В схеме с реостатом в переменном резисторе соединены средний и крайний выводы.

Переменные резисторы, сопротивление которых можно изменить только с помощью отвертки или шестигранного ключа, называются переменными резисторами сдвига. В них есть специальные гнезда для регулировки сопротивления (отмечены красной рамкой):

А так обозначаются отсечные резисторы и схемы их включения в режиме реостата и потенциометра.

Термисторы

Термисторы представляют собой резисторы на основе полупроводников. Их сопротивление сильно зависит от температуры окружающей среды. Есть такой важный параметр термисторов, как ТКС – коэффициент термического сопротивления. Проще говоря, этот коэффициент показывает, насколько изменится сопротивление термистора при изменении температуры окружающей среды.

Этот коэффициент может быть отрицательным или положительным. Если TCS отрицательный, этот термистор называется термистором, а если TCS положительный, этот термистор называется позистором. У термисторов сопротивление уменьшается при повышении температуры окружающей среды. В позисторах при повышении температуры окружающей среды увеличивается и сопротивление.

Поскольку термисторы имеют отрицательный коэффициент (NTC – отрицательный температурный коэффициент), а позисторы – положительный коэффициент (PTC – положительный температурный коэффициент), они будут обозначены на диаграммах соответственно.

Варисторы

Также существует особый класс резисторов, резко меняющих свое сопротивление при повышении напряжения – это варисторы.

Это свойство варисторов широко используется для защиты от перенапряжения в цепи, а также от импульсных перенапряжений. Допустим, у нас есть “сдутое” напряжение. Все это дело «выбило» варистор и сразу же резко изменило сопротивление с обратной стороны. Поскольку сопротивление варистора стало очень маленьким, весь электрический ток немедленно начнет протекать через него, тем самым защищая главную цепь электронного устройства. В этом случае варистор берет на себя всю мощность импульса и чаще всего расплачивается за это своей жизнью, поэтому горит плотно

На схемах варисторы обозначены так:

Фоторезисторы

Фоторезисторы тоже очень популярны. Они меняют свое сопротивление, когда вы проливаете на них свет. Для этих целей можно использовать как солнечный свет, так и искусственный свет, например, от фонарика.

На схемах они обозначены так:

Тензорезисторы

Принцип их действия основан на удлинении тонких печатных проводников. При растяжении они становятся еще тоньше. Это как вытащить кусок жевательной резинки. Чем больше вы ее вынимаете, тем тоньше становится. А как известно, чем тоньше проводник, тем большее сопротивление у него.

На схемах тензодатчик выглядит так:

Вот анимация тензодатчика, заимствованная из Википедии.

Ну, как вы уже догадались, тензодатчики используются в электронных весах, а также в различных датчиках, где применяется какое-либо давление или сила.

Принцип работы резистора простым языком

Все электронные устройства состоят из радиодеталей, которые делятся на два основных типа: активные и пассивные.

Активные усиливают электрические сигналы. Слабый входной сигнал генерирует сильный выходной сигнал. В этом случае коэффициент усиления больше единицы.

Резистор относится к пассивному типу деталей, у которого коэффициент усиления меньше единицы.

В советское время резисторы назывались резисторами. В наши дни эти детали называют резисторами. Это происходит потому, что все детали, используемые в электронике, имеют сопротивление. Чтобы не запутаться, активные резисторы были названы резисторами.

Все проводники имеют сопротивление, которое считается вредным, так как это приводит к нагреву элемента, через который протекает ток. Также пропадает электричество. Сопротивление резистора полезно. Он нагревается и отдает тепло. По этому принципу работают печи и лампы, используемые в повседневной жизни.

Принцип работы переменного резистора

Схема потенциометра

При повороте ручки изменяется длина резистора и, соответственно, сила тока. На рисунке изображен переменный резистор с тремя выводами – потенциометр. Сопротивление между концами 1 и 3 варьируется от 0 до максимального, в зависимости от положения ручки. То же изображение находится между концами 2 и 3, но наоборот. То есть, если сопротивление 1-3 увеличивается, 2-3 уменьшается. Когда переменный резистор имеет два конца, мы имеем реостат.

На рисунке показан вращающийся переменный резистор. Также есть курсоры, в которых курсор движется по прямой линии. При повороте ручки сопротивление изменяется от нуля до максимума. Потенциометры широко используются в аудиотехнике.

Потенциометр

Потенциометры заключены в цилиндрические и параллелепипедные контейнеры. Внутри корпуса находится резистивный элемент в форме подковы. По оси детали выходит металлическая ручка, поворачивая ее, меняет положение токоприемника, который находится на противоположном конце.

Пластина токосъемника плотно прижимается к резистивному элементу за счет силы пружины. Изготавливается из стали или бронзы. На концы потенциометра подается напряжение. За счет вращения ручки токосъемник течет по резистивному элементу, изменяя напряжение между крайним и центральным концами.

На рисунке показан потенциометр с проволочной обмоткой с проволочным резистивным слоем. На подковообразный каркас наматывается высокопрочная проволока. Затем контактная поверхность кольца шлифуется и полируется. Это сделано для того, чтобы обеспечить надежное соединение курсора с токопроводящим слоем.

Также производятся беспроводные потенциометры. В них резистивный слой наносится на кольцевую или прямоугольную основу из изоляционного материала.

Принцип работы подстроечного резистора

После установки деталей электронного устройства обычно его характеристики отличаются от номинальных. Для точной настройки работы устройства используются режущие резисторы. В принципе, это те же переменные резисторы, но выделенные в отдельную группу, потому что конструктивно они отличаются от переменных резисторов. У них нет ручек, которые меняются при повороте. Вместо отверстий под плоскую или прямую отвертку.

Триммер с крестообразным шлицем

В процессе работы устройства через некоторое время меняются его параметры. Подстроечные резисторы используются для приведения их к номинальному значению.

По типу движения курсора бывают срезанные резисторы с движением по прямой и с движением по кругу.

Для точной настройки параметров электронного устройства используются режущие резисторы с большим количеством витков. В них изменение сопротивления от минимального до максимального осуществляется за несколько оборотов или даже за десятки оборотов вала обрезки. В этих резисторах контакт перемещается посредством червячной передачи.

Принцип работы резистора печки автомобиля

Схема обогрева автомобиля

Обычная печка ВАЗ имеет четыре скорости. Как видно из рисунка, скорость вращения мотора печки зависит от сопротивлений. Переключатель сопротивления – это переключатель скорости нагревателя. Чтобы воздух, поступающий в салон от печки, был теплым, двигатель необходимо прогреть. Водители часто включают подогреватель, чтобы охладить двигатель в случае перегрева.

Если нет необходимости в обогреве салона автомобиля (в жаркую погоду), воздух вдувается прямо в салон, минуя радиатор отопителя, через фильтр отопителя. Для этого есть специальная заслонка, которую водитель переключает из салона.

Зная схему подключения печного резистора, вы легко сможете заменить этот резистор в случае поломки. Вы можете сделать это самостоятельно и не платить большие деньги в автосервисе.

Свойства в теории и практике

Главное свойство этого радиокомпонента – сопротивление. Измеряется в омах (Ом).

Начнем с концепции активного сопротивления. Он назван так потому, что он есть во всех материалах (даже в сверхпроводниках, пусть и 0,00001 Ом). А для резисторов он как раз и является основным.

Что говорит теория

Теоретически резистор имеет постоянное сопротивление, которое не зависит от внешних условий (температуры, давления, напряжения и т.д.).

График зависимости тока от напряжения простой.

В идеальных математических условиях резистор имеет только одно активное сопротивление. По типу бывают нелинейные и линейные резисторы.

Что на самом деле

Фактически все резисторы имеют нелинейную зависимость тока от напряжения. То есть его стойкость зависит еще и от внешних условий, в частности, от температуры.

Конечно, эта зависимость не такая, как у полупроводников, но она существует. И что самое главное, у этого радиокомпонента есть емкость и индуктивность. Помимо активного сопротивления существует еще и реактивное сопротивление.

Реактивное сопротивление отличается от активного тем, что оно по-разному пропускает электрический ток на разных частотах.

Например, для постоянного тока сопротивление составляет 200 Ом, а при высоких значениях индуктивности на частотах выше 2 кГц сопротивление уже будет 250 Ом.

Поэтому резисторы изготавливаются из разных материалов. Они бывают керамическими, углеродными, проволочными и имеют разные допуски и погрешности. SMD-часть имеет меньшую емкость и индуктивность, чем DIP.

Также существуют специальные типы резисторов с более выраженной нелинейной вольт-амперной характеристикой. Если для обычных резисторов график токового напряжения немного нелинейный, то для данного типа деталей он лавинообразный.

Их стойкость сильно зависит от внешних условий, а не как обычно:

• Термистор. Сопротивление увеличивается или уменьшается из-за влияния температуры;
• Варистор. Он меняет свои свойства в зависимости от приложенного напряжения;
• Фоторезистор. Сопротивление уменьшается, если на него воздействует свет;
• Экстензометр. При деформации (сжатие, механическое напряжение) его прочность изменяется.

Кроме того, еще одной характеристикой активного сопротивления является выделение тепла при прохождении электрического тока. Когда электрический ток течет по замкнутой цепи, электроны сталкиваются с атомами. И тогда выделяется тепло. Теплота измеряется в мощности. Он рассчитывается на основе напряжения и тока.

Одна из популярных функций резисторов – снижение напряжения и ограничение тока. Например, если через резистор проходит ток 0,25 А и на нем падает напряжение 1 В, мощность, которая будет рассеиваться на нем, составит 0,25 Вт.

Поэтому некоторые детали меняют свое сопротивление, даже если они для этого не предназначены. Это свойства материала. А если резистор проволочный, то при нагревании он расширяется и его проводимость ухудшается. Следовательно, детали имеют допуск, измеряемый в процентах.

И по этой причине бывают резисторы с разной мощностью рассеивания. Вы не можете поставить резистор 0,125 Вт вместо резистора 1 Вт. Он начнет нагреваться, трескаться, потемнеть. И тогда он сгорит. Потому что он не предназначен для такой мощности.

Маркировка резисторов.

Обозначения сопротивления в схемах различаются от страны к стране. В нашей стране можно понять, где обозначен резистор, по прямоугольнику, обозначенному в виде наклонных или вертикальных линий, знаков V или X, с буквой «R» вверху прямоугольника. На зарубежных (американских) схемах резистор обозначен сплошной линией с несколькими перегибами.

На рисунке ниже показана маркировка резисторов:

Наклонные линии обозначают мощность резистора до 1 Вт. Вертикальные линии и знаки V и X (римские цифры) указывают мощность резистора в несколько ватт, исходя из значения римской цифры.

Переменный резистор.

Переменный резистор – это резистор, в котором электрическое сопротивление между подвижным контактом и выводами резистивного элемента может быть изменено механически.

Переменные резисторы, также называемые реостатами или потенциометрами, предназначены для постепенной регулировки тока и напряжения.

Разница в том, что реостат регулирует ток в электрической цепи, а потенциометр регулирует напряжение. На радиосхемах переменные резисторы обозначены прямоугольником со стрелкой, прикрепленной к их корпусу.

На схемах числа от 1 до 3 указывают расположение выходов резисторов.

отрегулировать мощность сопротивления переменных резисторов можно поворотом специальной ручки. Те из резисторов, в которых регулировка сопротивления резистора может быть выполнена только с помощью отвертки или специального шестигранного ключа, называются резисторами с переменным сдвигом. Они выглядят так:

Подстроечный резистор.

На радиосхемах отключающие резисторы обозначаются следующим образом:

Чтобы использовать переменный потенциометр в качестве переменного реостата, необходимо соединить два кабеля.

Термисторы, варисторы и фоторезисторы.

Помимо реостатов и потенциометров, существуют и другие типы резисторов: термисторы, варисторы и фоторезисторы. Это интересно, но термисторы в свою очередь делятся на термисторы и позисторы. Позистор – это термистор, сопротивление которого увеличивается с увеличением температуры окружающей среды. Для термисторов, однако, чем выше температура вокруг них, тем ниже сопротивление. Это свойство именуется ТКС – коэффициент термического сопротивления.

В зависимости от ТКС (отрицательного или положительного) термисторы обозначены на схеме следующим образом:

Следующий особый класс резисторов – варисторы. Они изменяют силу сопротивления в зависимости от приложенного к ним напряжения. Вы можете увидеть, как выглядят варисторы, на изображении ниже

Зная свойства варистора, можно догадаться, что такой резистор защищает электрическую цепь от перенапряжения. На схемах варисторы обозначены следующим образом:

В зависимости от интенсивности освещения резисторы другого типа – фоторезисторы – меняют свое сопротивление. И неважно, какой источник света: искусственный или естественный. Их особенность еще и в том, что в них течет ток как в ту, так и в другую сторону, то есть еще говорят, что фоторезисторы не имеют pn перехода. Фоторезисторы выглядят так:

А на схемах они представлены следующим образом:

Сегодня невозможно изготовить любое электронное устройство, хотя бы функциональное, без резисторов. Их используют везде: от компьютеров до систем безопасности.

Обозначения на схемах

На схемах в Европе и СНГ он обозначается прямоугольником и латинской буквой R. По ГОСТу на отечественных схемах указывается не степень прочности, а только номер детали (R). Однако, если под изображением детали указано число, например 120, по умолчанию будет 120 Ом.

В таблице приведены примеры обозначений деталей.

Базовое обозначение
0,125 Вт
0,25 Вт
0,5 Вт
1 Вт
2 Вт
5 Вт
Переменная
Кромкообрезчик

Как измерить сопротивление резистора

У любого резистора есть сопротивление. Кто не знает, что такое сопротивление и как его измеряют, срочно читаем эту статью. Сопротивление измеряется в Ом. Но как узнать сопротивление резистора? Есть прямые и косвенные методы.

Прямой метод самый простой. Нам нужно взять мультиметр и измерить только сопротивление резистора. Давайте посмотрим, как все это выглядит. Беру мультиметр, ставлю ручку измерения сопротивления и цепляюсь за выводы резистора.

Измерение сопротивления

Я взял сопротивление на 1 кОм. Он мне показал 976 Ом, что в принципе тоже нормально, так как у таких резисторов всегда есть некоторая погрешность.

Косвенным методом измерения является то, что мы рассчитаем сопротивление резистора по закону Ома.

формула сопротивления по закону Ома

Следовательно, чтобы узнать сопротивление резистора, нам нужно разделить напряжение на резисторе на ток, протекающий через резистор. Все очень просто!

Допустим, я хочу узнать сопротивление нити накала лампочки, когда она излучает свет. Думаю, некоторые из вас знают, что сопротивление холодной и горячей вольфрамовой нити – это совершенно разные сопротивления. Я не могу измерить вольфрамовую нить накаливания лампы накаливания с помощью мультиметра в режиме измерения сопротивления, верно? Поэтому эта формула нам очень подходит

Давайте выясним на собственном опыте. У меня есть лабораторный блок питания, который сразу показывает напряжение и ток, протекающие через нагрузку. Беру лампу, выставляю на блоке питания напряжение, которое написано на самой лампе, и подключаю к клеммам блока питания.

Потребляемый ток лампой накаливания

Таким образом, получается, что на выводах лампы теперь напряжение 12 Вольт, а ток, протекающий в цепи, а значит, и через лампу, составляет 0,71 Ампер.

Получаем, что сопротивление нити накаливания лампы в данном случае равно.

Последовательное и параллельное соединение резисторов

Все вышеперечисленные резисторы можно подключать параллельно или последовательно. При параллельном подключении кабели резисторов будут подключены в общих точках.

В этом случае, чтобы узнать общее сопротивление всех резисторов в цепи, достаточно будет воспользоваться формулой, где сопротивление между точками A и B (RAB) равно общему R:

При последовательном соединении номиналы резисторов просто тупо суммируются

В этом случае

Хорошее видео по теме

Типы включения и примеры использования

Основные типы подключений – это последовательные и параллельные подключения.

Последовательное сопротивление легко рассчитать. Просто положи все это.

При последовательном соединении напряжение распределяется по резисторам в соответствии с их сопротивлениями.

Это второе правило Кирхгофа. Например, напряжение 12 В и пара резисторов 1 кОм.

Следовательно, у каждого из них 6 В. Это простой пример делителя напряжения. Здесь пара частей делят напряжение, и благодаря этому можно получить необходимое напряжение.

Однако, если вы хотите использовать делитель напряжения для питания схемы, вам нужно не забыть согласовать резисторы. В этой схеме сопротивление составляет 1 кОм. Если к этому сопротивлению подключить более низкую нагрузку, она не будет полностью получать напряжение на своих выводах. Следовательно, все схемы делителей напряжения должны иметь размеры и согласовываться друг с другом.

Рассмотрим пример транзисторного усилителя.

Здесь R1 и R2 образуют делитель напряжения, действуют как делитель напряжения. Между этими двумя резисторами и базой транзистора протекает ток, который включает транзистор.

Это необходимо для того, чтобы он работал без искажений.

Параллельное включение

При параллельном подключении радиодеталей общее сопротивление цепи уменьшается. Если два резистора 1 кОм соединены параллельно, общее сопротивление будет меньше 0,5 кОм, т. Е. Сопротивление цепи (эквивалент) будет вдвое меньше меньшего.

В этой связи соблюдается первое правило Кирхгофа. Ток силой 1 А направлен в точку соединения, а в узле расходится в двух направлениях на 0,5 А.

Формулы расчета

Для двух резисторов:

Для большего:

Для течения параллельное соединение похоже на вторую дорогу или объезд. Такой тип связи еще называют сортировкой. Примером может служить амперметр. Чтобы увеличить шкалу показаний, просто подключите другой шунт параллельно резистору.

Его сопротивление рассчитывается по формуле:

Эквивалентное соединение

В схеме усилителя пара резистора R3 и конденсатора С2 подключена к эмиттеру транзистора VT1.

В этом случае VT1 и R3 соединены последовательно друг с другом. Зачем это нужно? При работе усилителя транзистор начинает нагреваться и его сопротивление уменьшается. R3, как и светодиод, предохраняет транзистор от перегрева. Сбалансируйте общее сопротивление, чтобы транзистор не искажал сигнал. Это называется режимом термостабилизации.

А конденсатор С2 подключен параллельно R3. А это необходимо для того, чтобы переменный сигнал проходил без потерь при нормальной работе усилителя. Вот как работает параллельный фильтр.

Если бы был только один R3, то мощность усилителя была бы намного меньше из-за того, что он принимает на себя переменное напряжение. И конденсатор проходит без потерь, но не пропускает постоянное напряжение.

Фильтры и резисторы

Фильтры могут быть изготовлены с использованием резисторов и конденсаторов. Так называются RC-фильтры.

Эта пара может разделить сигнал на составляющие постоянного и переменного тока.

Например, рассмотрим фильтр нижних частот и фильтр верхних частот.

В схеме фильтра нижних частот конденсатор C1 поглощает высокочастотные токи. Его сопротивление им намного меньше, чем у груза. Отвести нагрузку. Следовательно, можно получить низкую частоту, отделив от нее все высокие составляющие.

В фильтре высоких частот все наоборот. Высокие частоты свободно проходят через C1, а если в сигнале есть низкие частоты, то они проходят через R1.

Такие фильтры бывают разной конструкции. П-образный, Г-образный и др. индуктор или индуктивность могут конкурировать с резистором. У них меньше активное сопротивление, но больше реактивность. Это снижает потери сопротивления.

Почему перегорает резистор. Технология проверки резистора в домашних условиях

Ремонт электроники, а также ее реверс-инжиниринг представляют собой хоть и интересные, но все же довольно непростые занятия. Одной из сложностей такого времяпрепровождения является попытка распознавания номиналов сгоревших компонентов. Когда под рукой нет схемы устройства, это распознавание становится чуть ли не загадкой века. Резисторы в силу их большего распространения на печатных платах и большей склонности к выгоранию являются желанными объектами в плане выяснения их номиналов при практически полностью обугленных корпусах.

Несмотря на кажущуюся невозможность определения сопротивления сгоревшего резистора, его номинал все же можно узнать. При этом существуют три метода определения сопротивления.

Первый метод. Сначала уберите внешнее покрытие, которое, скорее всего, уже находится в обугленном виде. Очистите обгоревшую секцию резистора, где какая-либо проводимость уже исчезает. Измерьте сопротивление от одного конца резистора до поврежденного участка. Затем измерьте сопротивление от поврежденного участка до другого конца резистора. Сложите эти два измеренных сопротивления. Это будет приблизительное значение сожженного резистора. Для немного более точного значения итогового сопротивления можно добавить к этой сумме небольшое значение сопротивления сожженного участка. Предположим, что значение сожженного резистора было 1 КОм, но вы получили 970 Ом. Так что просто добавьте 30 Ом, и у вас будет 1 КОм.

Второй метод. Этот метод также может быть использован для определения значения резистора, а также он может применяться на подключенных резисторах в цепи в случае, если вы не знаете о цветовом кодировании резисторов, то есть что означают полоски на резисторе. Следует отметить, что резистор должен подавать хоть какие-то признаки жизни, то есть он не должен быть полностью выгоревшим. Итак, сначала подключите резистор к мультиметру и измерьте падение напряжения на интересующем резисторе. Теперь измерьте ток, текущий через резистор. Умножьте оба значения, и вы получите мощность резистора, поделите напряжение на ток, получите сопротивление (закон Ома).

Третий метод. Этот метод можно использовать лучше, если вы знаете ожидаемое выходное напряжение схемы, и у вас есть набор резисторов с той же мощностью, что и сгоревший резистор. Начните с высокого значения сопротивления и временно подключите такой резистор вместо сгоревшего резистора. Измерьте ожидаемое выходное напряжение цепи. Если вы получили то же напряжение, что и ожидаемое напряжение, то вы нашли искомое сопротивление. Если же нет, то продолжайте уменьшать значение резистора, пока не удовлетворитесь работой схемы.

.
&nbsp&nbsp&nbspЕсли Вы хотите, чтобы интересные и полезные материалы выходили чаще, и было меньше рекламы,
&nbsp&nbsp&nbspВы можее поддержать наш проект, пожертвовав любую сумму на его развитие.

Резистор или постоянное сопротивление – это одновременно самый простой и распространённый элемент в электрических схемах, его устанавливают во всех устройствах. Но, несмотря на свою простоту, при нарушении режимов работы или тепловых условий он может сгореть. Отсюда возникает вопрос, как проверить резистор на работоспособность мультиметром. Технология проверки исправности в домашних условиях будет изложена в этой статье.

Алгоритм поиска неисправности

Визуальный осмотр

Любой ремонт начинается с внешнего осмотра платы. Нужно без приборов просмотреть все узлы и особое внимание обратить на пожелтевшие, почерневшие части и узлы со следами сажи или нагара. При внешнем осмотре вам может помочь увеличительное стекло или микроскоп, если вы работаете с плотным монтажом SMD компонентов. Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали. Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке.

Не всегда пожелтевшая от температуры область на плате указывает на последствия выгорания детали. Иногда так получается в результате долгой работы прибора, при проверке все детали могут оказаться целыми.

Кроме осмотра внешних дефектов и следов гари стоит и принюхаться, чтобы проверить, нет ли неприятного запаха как от горелой резины. Если вы нашли почерневший элемент – нужно его проверить. У него может быть одна из трёх неисправностей:

1. Обрыв.
2. Несоответствие номиналу.

Иногда поломка бывает столь очевидной, что её можно определить и без мультиметра, как в примере на фото:

Проверка резистора на обрыв

Проверить исправность можно обычной прозвонкой или тестером в режиме проверки диодов со звуковой индикацией (см. фото ниже). Стоит отметить, что прозвонкой можно проверить лишь резисторы сопротивлением в единицы Ом — десятки кОм. А 100 кОм уже не каждая прозвонка осилит.

Для проверки нужно просто подключить оба щупа к выводам резистора, неважно это СМД компонент или выводной. Быструю проверку можно провести без выпаивания, после чего всё же выпаять подозрительные элементы и проверить повторно на обрыв.

Внимание! При проверке детали не выпаивая с печатной платы, будьте внимательны – вас могут ввести в заблуждение параллельно стоящие элементы. Это актуально как при проверке без приборов, так и при проверке мультиметром. Не ленитесь и лучше выпаяйте подозрительную деталь. Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено.

Проверка короткого замыкания

Кроме обрыва, резистор могло пробить накоротко. Если вы используете прозвонку – она должна быть низкоомной, например на лампе накаливания. Т.к. высокоомные светодиодные прозвонки «звонят» цепи сопротивлением и в десятки кОм без существенных изменений яркости свечения. Звуковые индикаторы с этой проверкой справляются лучше чем светодиоды. По частоте пищания можно судить о целостности цепи, на первом месте по достоверности находятся сложные измерительные приборы, такие как мультиметр и омметр.

Проверка на КЗ проводится одним способом, рассмотрим инструкцию пошагово:

1. Измерить омметром, прозвонкой или другим прибором участок цепи.
2. Если его сопротивление стремится к нулю и прозвонка указывает на замыкание, выпаивают подозрительный элемент.
3. Проверить участок цепи уже без элемента, если КЗ ушло – вы нашли неисправности, если нет – выпаивают соседние, пока оно не уйдет.
4. Остальные элементы монтируют обратно, тот после которого КЗ ушло заменяют.
5. Проверить результаты работы на наличие КЗ.

Вот наглядный пример того, что сгоревший резистор оставил следы на соседних резисторах, есть вероятность, что и они повреждены:

Резистор почернел от высокой температуры, на соседних элементах видны не только следы гари, но и следы перегретой краски, её цвет изменился, часть токопроводящего резистивного слоя могла повредиться.

На видео ниже наглядно показывается, как проверить резистор мультиметром:

Определяем номинал резистора

У советских сопротивлений номинал был указан буквенно-цифровым способом. У современных выводных резисторах номинал зашифрован цветовыми полосами. Чтобы заменить сопротивление после проверки на исправность, нужно расшифровать маркировку сгоревшего.

Для определения маркировки по цветным полоскам есть масса бесплатных приложений на андроид. Раньше использовались таблицы и специальные приспособления.

Можно сделать вот такую шпаргалку для проверки:

Вырезаете цветные круги, прокалываете их по центру и соединяете, самый большой назад, маленький – спереди. Совмещая круги, вы определяете сопротивление элемента.

Кстати на современных керамических резисторах тоже используется явная маркировка с указанием сопротивления и мощности элемента.

Если вести речь об SMD элементах – здесь всё достаточно просто. Допустим маркировка «123»:

12 * 10 3 = 12000 Ом = 12 кОм

Встречаются и другие маркировки из 1, 2, 3 и 4 символов.

Если деталь сгорела так, что маркировку вообще не видно, стоит попробовать потереть её пальцем или ластиком, если это не помогло – у нас есть три варианта:

1. Искать на схеме электрической принципиальной.
2. В некоторых схемах есть несколько одинаковых цепей, в таком случае можно проверить номинал детали на соседнем каскаде. Пример: подтягивающие резисторы на кнопках у микроконтроллеров, ограничительные сопротивления индикаторов.
3. Замерить сопротивление уцелевшего участка.

О первых двух способах добавить нечего, давайте узнаем, как проверить сопротивление сгоревшего резистора.

Начнем с того, что нужно очистить покрытие детали. После этого включите на мультиметре режим измерения сопротивления, он обычно подписан «Ohm» или «Ω».

Если вам повезло, и отгорел участок непосредственно возле вывода, просто замерьте сопротивление на концах резистивного слоя.

В примере как на фото можно замерить сопротивление резистивного слоя или определить по цвету маркировочных полос, здесь они не покрыты копотью – удачное стечение обстоятельств.

Ну а если вам не повезло и часть резистивного слоя выгорела – остаётся замерить небольшой участок и умножить результат на количество таких участков по всей длине сопротивления. Т.е. на картинке вы видите, что щупы подключаются к кусочку равному 1/5 от общей длины:

Тогда полное сопротивление равно:

R измеренное *5=R номинальное

Такая проверка позволяет получить результат близкий к реальному номиналу сгоревшего элемента. Этот метод подробно описан в видео:

Как проверить переменный резистор и потенциометр

Чтобы понять, в чем заключается проверка потенциометра, давайте рассмотрим его структуру. Переменный резистор от потенциометра отличается тем, что первый регулируется отверткой, а второй рукояткой.

Потенциометр – это деталь с тремя ножками. Он состоит из ползунка и резистивного слоя. Ползунок скользит по резистивному слою. Крайние ножки – это концы резистивного слоя, а средняя соединена с ползунком.

Чтобы узнать полное сопротивление потенциометра, нужно замерить сопротивление между крайними ножками. А если проверить сопротивление между одной из крайних ножек и центральной – вы узнаете текущее сопротивление на движке относительно одного из краёв.

Но самая частая неисправность такого резистора — это не отгорание концов, а износ резистивного слоя. Из-за этого сопротивление изменяется неправильно, возможна потеря контакта в определенных участках, тогда сопротивление подскакивает до бесконечности (разрыв цепи). Когда движок занимает то положение, в котором контакт ползунка с покрытием вновь появляется – сопротивление вновь становится «правильным». Эту проблему вы могли замечать, когда регулировали громкость на старых колонках или усилителе. Проявляется проблема в том, что при вращении ручки периодически в колонках раздаются щелчки или громкие стуки.

Вообще проверку плавности хода потенциометра нагляднее проводить аналоговым мультиметром со стрелкой, т.к. на цифровом экране вы просто можете не заметить дефекта.

Потенциометры могут быть сдвоенными, иногда их называют «стерео потенциометры», тогда у них 6 выводов, логика проверки такая же.

На видео ниже наглядно показывается, как проверить потенциометр мультиметром:

Методы проверки резисторов просты, но для получения нормального результата проверки нужен мультиметр или омметр с несколькими пределами измерений. С его помощью вы сможете померить еще и напряжение, ток, емкость, частоту и другие величины в зависимости от модели вашего прибора. Это основной инструмент мастера по ремонту электроники. Сопротивления иногда выходят из строя при внешней целостности, иногда уходят от номинального значения сопротивления. Проверка нужна для определения соответствия деталей номиналам, а также чтобы убедится рабочий или нет элемент. На практике способы проверки могут отличаться от описанных, хотя принцип тот же, всё зависит от ситуации.

Полезное

Чаще всего встречаются неисправности резисторов, связанные с выгоранием токопроводящего слоя или нарушением контакта между ним и хомутиком. Для всех случаев дефектов существует простой тест. Разберемся, как проверить резистор мультиметром.

Типы мультиметров

Прибор бывает стрелочным или цифровым. Для первого не требуется источник питания. Он работает как микроамперметр с переключением шунтов и делителей напряжения в заданные режимы измерений.

Цифровой мультиметр показывает на экране результаты сравнения разницы между эталонными и измеряемыми параметрами. Для него нужен влияющий на точность измерений по мере разрядки. С его помощью производится тестирование радиодеталей.

Виды неисправностей

Резистором называют электронный компонент с определенным или переменным значением электрического сопротивления. Перед тем как проверить резистор мультиметром, его осматривают, визуально проверяя исправность. Прежде всего определяется целостность корпуса по отсутствию на поверхности трещин и сколов. Выводы должны быть надежно закреплены.

Неисправный резистор часто имеет полностью обгоревшую поверхность или частично — в виде колечек. Если покрытие немного потемнело, это еще не характеризует наличие неисправности, а говорит лишь о его нагреве, когда выделяемая на элементе мощность в какой-то момент превысила величину допустимой.

Деталь может выглядеть как новая, даже если внутри оборвется контакт. У многих здесь возникают проблемы. Как проверить резистор мультиметром в данном случае? Необходимо наличие принципиальной схемы, по которой производятся замеры напряжения в определенных точках. Для облегчения поиска неисправностей в электрических цепях бытовой техники выделяются контрольные точки с указанием на них величины этого параметра.

Проверка резисторов производится в самую последнюю очередь, когда нет сомнений в следующем:

• полупроводниковые детали и конденсаторы исправны;
• на печатных платах нет сгоревших дорожек;
• отсутствуют обрывы в соединительных проводах;
• соединения разъемов надежны.

Все вышеперечисленные дефекты появляются со значительно большей вероятностью, чем выход из строя резистора.

Характеристики резисторов

Величины сопротивлений стандартизованы в ряды и не могут принимать любые значения. Для них задаются допустимые отклонения от номинала, зависимые от точности изготовления, температуры среды и других факторов. Чем дешевле резистор, тем больше допуск. Если при измерении величина сопротивления выходит за его пределы, элемент считается неисправным.

Еще одним важным параметром является мощность резистора. Одной из причин преждевременного выхода детали из строя является ее неправильный выбор по этому параметру. Мощность измеряется в ваттах. Ее выбирают такой, на которую он рассчитан. На схеме условного обозначения мощность резистора определяется по знакам:

• 0,125 Вт — двойная косая черта;
• 0,5 Вт — прямая продольная черта;
• римская цифра — величина мощности, Вт.

Резистор для замены выбирается по тем же параметрам, что и неисправный.

Проверка резисторов на соответствие номиналам

Для проверки необходимо найти значения сопротивлений. Их можно увидеть по порядковому номеру элемента на схеме или в спецификации.

Измерение сопротивления является самым распространенным способом проверки резистора. В данном случае определяется соответствие номиналу и допуску.

Величина сопротивления должна быть в пределах диапазона, который на мультиметре устанавливается переключателем. Щупы подключаются к гнездам COM и VΩmA. Перед тем как проверить резистор тестером, сначала определяется исправность его проводов. Их замыкают между собой, и прибор должен показать величину сопротивления, равную нулю или немного больше. При измерениях малых сопротивлений эта величина вычитается из показаний прибора.

Если энергии элементов питания недостаточно, обычно получается сопротивление, отличное от нуля. В этом случае следует заменить батарейки, поскольку точность измерений будет низкой.

Новички, не зная, как проверить резистор на работоспособность мультиметром, часто касаются руками щупов прибора. Когда измеряются величины в килоомах, это недопустимо, поскольку получаются искаженные результаты. Здесь следует знать, что тело также имеет определенное сопротивление.

При фиксации прибором величины сопротивления, равной бесконечности, это является показателем наличия обрыва (на экране горит «1»). Редко встречается наличие пробоя резистора, когда его сопротивление равно нулю.

После измерения полученное значение сравнивается с номиналом. При этом учитывается допуск. Если данные совпадают, резистор исправен.

Когда появляются сомнения в правильности показаний прибора, следует замерить величину сопротивления исправного резистора с тем же номиналом и сравнить показания.

Как измерить сопротивление, когда номинал неизвестен?

Установка максимального порога при измерении сопротивления не обязательна. В режиме омметра можно установить любой диапазон. Мультиметр из-за этого не выйдет из строя. Если прибор покажет «1», что означает бесконечность, порог следует увеличивать, пока на экране не появится результат.

Функция прозвонки

А еще как проверить резистор мультиметром на исправность? Распространенным способом является прозвонка. Положение переключателя для данного режима обозначается значком диода с сигналом. Знак сигнала может быть отдельно, верхняя граница срабатывания его не превышает 50-70 Ом. Поэтому резисторы, номиналы которых превышают порог, прозванивать не имеет смысла. Сигнал будет слабым, и его можно не услышать.

При значениях сопротивления цепи ниже граничного значения прибор издает писк через встроенный динамик. Прозвонка делается путем создания напряжения между точками схемы, выбранными с помощью щупов. Чтобы данный режим работал, нужны подходящие источники питания.

Проверка исправности резистора на плате

Сопротивление замеряют, когда элемент не подключен к остальным в схеме. Для этого нужно освободить одну из ножек. Как проверить резистор мультиметром, не выпаивая из схемы? Это делается только в особых случаях. Здесь необходимо проанализировать схему подключений на наличие шунтирующих цепей. Особенно на показания прибора влияют полупроводниковые детали.

Заключение

Решая вопрос, как проверить резистор мультиметром, необходимо разобраться, как измеряется электрическое сопротивление и какие пределы устанавливаются. Прибор предназначен для ручного применения и следует запомнить все приемы использования щупов и переключателя.

Потенциометр и реостат — основное объяснение — Wira Electrical

Прежде чем узнать о потенциометре и реостате, нам нужно узнать, что такое резистор. Резистор известен своей функцией «обеспечивать сопротивление». Мы можем использовать либо постоянный резистор, либо переменный резистор. Как уже упоминалось, постоянный резистор обеспечивает постоянное сопротивление, а переменный резистор обеспечивает переменное сопротивление. Это сопротивление будет сопротивляться или блокировать протекающий ток в цепи и вызывать падение напряжения. Они будут рассчитаны с использованием основного закона Ома.

Потенциометр или «горшок» — это один из типов переменного резистора. Этот компонент имеет три клеммы и управляется аналоговым ползунком или поворотным ползунком. Поскольку потенциометры не генерируют энергию, мы называем их пассивными элементами или пассивными устройствами.

Потенциометр

Когда мы используем переменный резистор в качестве потенциометра, мы подключаем оба конца к источнику входного сигнала (контакт a) и земле (контакт c), в то время как движок соединяется с выходом (контакт b) для получения сигнал. Сам выходной сигнал имеет линейное значение в зависимости от диапазона напряжения, приложенного к одному концу до другого конца (от Vin до 0 В). Значение будет линейным в соответствии с положением дворника в диапазоне перемещения.



Глядя на приведенную выше схему, мы можем сделать вывод, что потенциометр действует как делитель напряжения.

Потенциометр — это обычный переменный резистор, используемый для многих целей. Потенциометр или потенциометр для краткости имеет три клеммы со скользящим контактом, поворотным ползунком или стеклоочистителем. С помощью ползунка или ползунка мы можем создать различное сопротивление в пределах диапазона потенциометра.

Потенциометр состоит из потенциала и измерителя, что означает, что мы можем измерить его потенциальное значение. Этот компонент с тремя выводами использует принцип разделения напряжения и регулируемую схему делителя напряжения в одном компоненте.

Уравнение будет:



где:

R _ac = R _ab + R _bc . Следовательно, напряжение V _{на выходе} может быть увеличено или уменьшено с помощью ползунка или ползунка в направлении c или a соответственно.

Существует три типа потенциометров, перечисленных ниже, прежде чем мы перейдем к вопросу о потенциометре и реостате:

Поворотный потенциометр

Этот потенциометр имеет угловой движок с обычными тремя клеммами. Сопротивление будет варьироваться в зависимости от углового перемещения. Этот компонент будет создавать линейное сопротивление при движении стеклоочистителя. Вы можете найти этот тип регулировки громкости аудиоустройства, усилителя или даже переключателей ON-OFF.

Ползунковый потенциометр

Также известный как ползунковый потенциометр, используется для обеспечения переменного сопротивления путем перемещения ползунка линейного перемещения. Как и поворотный потенциометр, этот тип также имеет линейное сопротивление при движении стеклоочистителя. Вы можете найти этот тип аудиомикшера, эквалайзера и т. д.

Потенциометр триммера

Этот потенциометр имеет три клеммы, но движок отличается от других типов. Он имеет квадратную форму, обычно синего цвета с угловатым дворником посередине коробки. Мы можем отрегулировать сопротивление, вращая его стеклоочиститель с помощью отвертки или чего-то похожего. Этот тип не может быть легко отрегулирован, как поворотный или ползунковый потенциометр.

Переменный резистор для переменного сопротивления

Если мы используем переменный резистор для обеспечения переменного сопротивления, нам нужно подключить только две из трех клемм к цепи. Запомните конфигурацию, потому что мы увидим ее снова, когда дойдем до потенциометра и реостата. Стеклоочиститель будет подключен к одной из конечных клемм, контакту A или контакту C. Пример можно увидеть ниже:

Мы можем отрегулировать сопротивление, просто перемещая расширитель вверх или вниз/влево или вправо. Иногда целесообразно соединить неиспользуемую клемму и стеклоочиститель, чтобы сделать его замкнутым.

Глядя на схему выше, мы можем сказать, что переменный резистор представляет собой двухполюсник. Этот компонент, используемый для управления высоким током в двигателе, известен как реостат. Мы обсудим этот вопрос позже вместе с потенциометром и реостатом.

Читайте также: Трансформатор как согласующее устройство

Реостат

Реостат служит для управления протекающим через него электрическим током от переменного сопротивления путем перемещения скользящего элемента. Реостат происходит от греческих слов «реос», а «статис» означает устройство управления током.

Электрический ток зависит от величины приложенного напряжения и сопротивления в цепи. Чем выше сопротивление, тем меньше ток в цепи. К сожалению, полностью блокировать электрический ток реостат не может.

Структура реостата

Структура реостата аналогична потенциометру и имеет три контакта: контакт A, контакт B и контакт C. Однако мы используем только два контакта для реостата: контакт A и B или контакт B и C.

В отличие от поворотного или ползункового потенциометра, которые могут быть изготовлены из углерода, реостаты в основном изготавливаются с проволочной обмоткой. Обычно реостат изготавливают из изолирующего керамического сердечника, скрученного нихромовой проволокой. Сердечник действует как теплоизоляционный материал.

Ниже показан слайдер реостата, на котором упрощенно показано, как он работает.

Сопротивление реостата зависит от длины резистивной дорожки:

• Если мы используем контакты A и B: минимальное сопротивление достигается, когда очиститель находится рядом с контактом A.
• Если мы используем контакт B и контакт C: минимальное сопротивление достигается, когда грязесъемник находится рядом с контактом C.

Потенциометр и реостат

Теперь мы подошли к нашей основной теме: потенциометр и реостат. При наблюдении оба имеют одинаковую структуру, но для потенциометра мы используем три клеммы, а для реостата нужны только две клеммы. Другое отличие — номинальная мощность. Реостат с проволочной обмоткой имеет большую номинальную мощность, поэтому он имеет более широкое применение для приложений с более высоким током, что является его основным преимуществом. Для большего количества различий мы можем наблюдать в таблице ниже:

9017. Контрольная нагрузка

	Potentiometer	Rheostat
Number of connections	Three terminals	Two terminals
Circuit connections	Parallel with source	Series with load
Функции	Управляющее напряжение	Управляющий ток
Символы
Управление	Падение напряжения по нагрузке	Ток на нагрузку
При использовании	Контрольная нагрузка	. Контрольная нагрузка	. Контрольная нагрузка	. Контрольная нагрузка	7017. Контрольная нагрузка	. Контрольная нагрузка	7017. Контрольная нагрузка	.	Настройка, регулятор громкости	Диммеры, управление двигателем
Подходит для	Маломощная цепь	Высокая мощность



Разница между потенциометром и реостатом: всестороннее сравнение

В области электричества различные компоненты объединяются для замыкания цепи. Для двух устройств с похожими функциями неудивительно, что они часто ошибаются. Хотя разница между потенциометром и реостатом невелика, ее становится легче узнать при дальнейшем изучении. Таким образом, суть данного руководства состоит в том, чтобы рассмотреть эти различия в перспективе.

(Символ схемы A для резистора, символ B для Rheostat , и символ C для потенциометра)

Источник: https://en.m.wikipedia.org/wiki/file:resistor ,_rheostat_(variable_resistoror ),_and_Potentiometer_symbols. svg



Содержание

Что такое потенциометр?



Потенциометр, обычно называемый для краткости POT, представляет собой переменный резистор с тремя выводами, который регулирует сопротивление цепи. В большинстве случаев потенциометры поставляются с надписью максимального сопротивления и регулируемым переменным делителем, и эта функция легко модифицируется с помощью гибкого вала, идущего вверх от центра.

Кроме того, большинство потенциометров имеют резистивный элемент из графита или других материалов. Потенциометры также функционируют как инструменты измерения смещения в любом направлении. Обычно в системах используются потенциометры для изменения напряжения или для обеспечения источника переменного напряжения.

(изображение потенциометра)

Типы потенциометров Логарифмический и линейный потенциометры являются трехполюсными устройствами. С одной стороны, логарифмический потенциометр измеряет угловое положение, а линейный измеряет линейную функцию. В основном в электронике используется цифровой потенциометр.



Применение потенциометра



• В первую очередь, потенциометр работает в диапазоне переменного напряжения питания.

• Кроме того, потенциометры являются измерительными устройствами.

• В аудиоустройстве и управлении телевизором.

• Другим распространенным применением является датчик положения в джойстиках.

• В схемотехнике потенциометр регулирует входное напряжение.

• Еще одной функцией потенциометра является датчик смещения.

(потенциометр в качестве электронного блока управления)

Что представляет собой реостат

На начало с реостатами являются двухкомнатные переменные резисторы, которые разделяют напряжение на циркуты, которые требуют контроля над сопротивлением. Вы можете использовать реостаты там, где требуется переменное управление с более высокими напряжениями. Например, большие промышленные машины, электродвигатели и т. д. Основная функция заключается в поддержании и контроле протекания тока в электрической цепи.

Кроме того, реостат имеет две клеммы, резистивный материал и подвижный грязесъемник. Большинство реостатов имеют проволочную обмотку, вокруг которой намотан длинный проводящий материал. Он использует металлическую проволоку или ленту и проводящую жидкость или углерод в качестве элемента сопротивления.

В отличие от потенциометра, для правильной работы реостата не требуется соединение двойных клемм. Пока один из концов аэропорта работает, другой может оставаться открытым.



(Изображение скользящего реостата)



Типы реостатов



Типы реостатов делятся на три категории: линейные, поворотные и предустановленные.



• Линейный реостат



Линейный реостат, обычно используемый в лабораториях, состоит из проволочной линейной резистивной цепи, по которой перемещается ползун. Несмотря на то, что у них есть две фиксированные клеммы, работает только одна, а другая работает с ползунком.



• Поворотный реостат



Как следует из названия, поворотный реостат содержит вращательный резистивный путь и вал, на котором размещен грязесъемник. Поворотные типы реостатов работают аналогично линейным реостатам.



• Реостат с предварительной настройкой



Реостаты с предварительной настройкой иногда называют подстроечными реостатами s, так как у них два триммера клемм. Эти реостаты имеют калибровочные схемы и небольшие размеры.



(Variable Resistor — Rheostat)

Source: https://commons.m.wikimedia.org/wiki/File:Stripped_wire_rheostat.jpg



Applications of Rheostat



• Rheostats работают как регуляторы громкости в аудиоустройствах.
• Регуляторы температуры, используемые в печах и нагревателях, являются еще одним применением реостатов.
• Тусклый свет и другие устройства управления питанием используют реостаты для уменьшения их интенсивности.
• Реостаты также регулируют скорость двигателей.
• Точно так же в звуковом оборудовании используются реостаты для регулировки громкости.
• Также используется для калибровки и настройки систем.
• Наконец, в медицинском оборудовании и рентгеновских аппаратах используются реостаты.



(реостат, используемый в качестве регулятора освещенности)



Разница между потенциометром и реостатом



В этом разделе потенциометр и реостат противопоставлены друг другу. См. оба с точки зрения различных параметров.





Выбор между потенциометром и реостатом



Выбирая между этими двумя компонентами, необходимо учитывать, что они немного отличаются по следующим характеристикам.



• Максимальное сопротивление



Этот параметр определяет напряжение, подаваемое на нагрузку. Потенциометр имеет максимальное сопротивление 1 мегаом, а реостат — десять мегаом. Для этой цели лучше подходит реостат, так как это потенциометр с бесконечным сопротивлением.



• Сопротивление стеклоочистителя



Чтобы обеспечить точную подачу тока, скользящее сопротивление в реостате должно быть небольшим. С другой стороны, сопротивлением движка в потенциометре можно пренебречь, и это потому, что оно всегда мало по сравнению с сопротивлением нагрузки. В результате потенциометр поможет вам улучшить сопротивление дворников.



• Коническая форма



Этот параметр показывает, как изменяется сопротивление устройства при более широком сдвиге. Потенциометр использует оба, что делает его лучшим кандидатом.



• Номинальная мощность



Реостат работает надлежащим образом, как в приложениях с высокой, так и с низкой мощностью. Однако потенциометр лучше работает только в приложениях с низким энергопотреблением. По этой причине реостат является лучшим вариантом в этой категории.





Допуск сопротивления обоих компонентов варьируется из-за спиральной структуры и гистерезиса, и это отклонение обычно составляет от 10 до 20 процентов. Итак, здесь ничья.



Заключение



Прежде всего, может показаться, что, несмотря на сходство, потенциометр и реостат имеют свои различия. По правде говоря, оба являются переменными резисторами для контроля тока и напряжения в электронных схемах. Однако они также достаточно различны и не всегда идеально заменяют друг друга.

Таким образом, разница между потенциометром и реостатом может не указывать на лучший вариант между ними, и это потому, что они оба предпочтительны в различных приложениях. Если вам нужны какие-либо разъяснения, вы можете связаться с нами здесь.





Потенциометр и реостат: в чем разница?

Наиболее существенное различие между потенциометром и реостатом заключается в том, что потенциометр используется для определения неизвестной ЭДС и, следовательно, для управления напряжением в цепи. С другой стороны, реостат — это устройство, которое регулирует протекание тока через цепь.

Потенциометр сравнивает неизвестную ЭДС или напряжение с известным напряжением, чтобы определить его значение. Изменяя сопротивление, реостат регулирует поток электричества в цепи. В этом посте будут рассмотрены различия между потенциометром и реостатом.

Содержание

• 1 Что такое реостат?
• 2 Что такое потенциометр?
• 3 Реостат против потенциометра
• 4 Потенциометр против. Реостат: практическое применение
• 5 Выбор механического потенциометра в сравнении с реостатом
  • 5. 1 Maximum Resistance
  • 5.2 Wiper Resistance
  • 5.3 Taper Style
  • 5.4 Power Rating
  • 5.5 Tolerance and Hysteresis
• 6 Summery
• 7 Conclusion

What is Rheostat?

Реостат — это устройство, позволяющее контролировать протекание тока в электрической цепи. Увеличьте или уменьшите сопротивление вручную, чтобы контролировать его. Он может регулировать сопротивление, не вызывая сбоев или остановок. Они также используются для управления такими машинами, как обогреватели и печи, которые управляют интенсивностью нагрева. Однако они малоэффективны. В результате этого они больше не используются для этих целей. Реостаты теперь используются в схемах для калибровки и настройки.

Реостат устроен аналогично потенциометру. Реостат нельзя превратить в потенциометр, потому что это лишь второстепенный компонент потенциометра. Он просто имеет два соединения: одно для скольжения, например стеклоочистителя, а другое для резистивного элемента. Реостаты можно разделить на три категории. Preset, Rotary и Linear — все это варианты. В печатных платах часто используются предустановленные реостаты. Он называется вращательным, когда ползунок или резистивный элемент реостата вращается круговыми движениями.

Когда ползунок и резистивный элемент перемещаются прямолинейно или линейно, реостат называется линейным реостатом. Реостаты используются в различных приложениях, в том числе для управления громкостью устройства, такого как радио, или скоростью двигателя. Они также используются для приглушения света, потому что они могут изменять интенсивность освещения. Он устанавливает последовательное соединение и может управлять потоком электроэнергии.

Что такое потенциометр?

В электронной промышленности различные типы потенциометров описываются с использованием различных терминов. Горшок для обрезки, выдвижной горшок и горшок для большого пальца входят в комплект. Потенциометр имеет три контакта, два из которых подключены к резистивному элементу, а другой к движку. Расположение дворника определяет выходное напряжение потенциометра. Он контролирует электродвижущую силу конкретной ячейки и работает как измерительное устройство.

Когда подключены только две клеммы потенциометра, его можно использовать как реостат. Резисторы потенциометра могут иметь фиксированное сопротивление, позволяя или блокируя ток в цепи. Закон Ома, широко известный как деление напряжения, также может привести к падению напряжения. Два типа потенциометров могут регулироваться вручную. Линейные и поворотные потенциометры — это два типа. Когда стеклоочиститель движется по прямой линии, он линейный. Когда стеклоочиститель вращается, он называется поворотным.

Потенциометр можно использовать по-разному. Однако тремя наиболее распространенными приложениями являются сравнение ЭДС стандартного элемента с ЭДС элемента батареи, измерение внутреннего сопротивления элемента батареи и измерение напряжения цепи в ответвлении. Он не может разделить напряжение. Он включен в цепь параллельно. Он регулирует громкость в аудиосистемах и служит преобразователем для управления телевизором.

Реостат и потенциометр

Резисторы регулируют или управляют сигналами в механических, электронных и электрических устройствах, такими как громкость звука, интенсивность света и температура нагрева.

Существует два типа резисторов:

• Потенциометр, иногда называемый «потенциометром», представляет собой трехвыводной резистор со скользящим контактом и регулируемым делителем напряжения.
• Переменный резистор с двумя выводами известен как реостат. Вращающийся реостат имеет изогнутый провод, намотанный для экономии места, а ползунковый или линейный реостат, прямой спиральный провод, представляет собой две разновидности реостатов.

Металлические ленты, жидкости и углеродные диски — это лишь некоторые из материалов, используемых в реостатах. Он основан на законе Ома, который гласит, что с ростом сопротивления току сила тока будет уменьшаться, а с уменьшением сопротивления току сила тока будет увеличиваться. Поскольку они не поляризованы, они могут работать в противоположном направлении.

С другой стороны, потенциометры имеют резистивный элемент, обычно графитовый, который имеет форму дуги, и скользящий контакт или скользящий контакт, который проходит вдоль дуги. Еще один скользящий контакт к другой клемме подключен к дворнику. Проволока сопротивления, частицы углерода и металлокерамика также могут создавать его. Потенциометры доступны в широком диапазоне конструкций и размеров.

Датчик положения на струне представляет собой многооборотный потенциометр. Вместо циферблата Linear Slider имеет скользящее управление. Сопротивление между контактом и клеммой пропорционально расстоянию по линейному конусу. Аудиоусилители используют логарифмическую схему с резистивными частями, которые меняются от одного конца к другому. Термин «цифровой» относится к чему-то, что содержит электронные компоненты.

Мембрана определяет положение путем контакта резистивного делителя напряжения с проводящей мембраной со скользящим элементом. Потенциометры — это маломощные устройства, которые регулируют яркость, контрастность и цветность телевизора, а также датчики положения в джойстиках и других системах.

Реостаты можно найти в различных предметах домашнего обихода, включая вентиляторы, миксеры, электроинструменты и электрические духовки. Они также используются для регулирования скорости двигателей массивных промышленных машин.

Реостаты и потенциометры все еще используются сегодня. Однако от них постепенно отказываются в пользу симистора, также известного как кремниевый управляемый выпрямитель (SCR), поскольку его механические части со временем ржавеют и изнашиваются, что приводит к их неисправности.

Потенциометр против. Реостат: практическое применение

Потенциометр используется в энергетике для управления скоростью машин постоянного тока путем изменения напряжения на выходных клеммах. Он также используется для управления звуком в звуковом оборудовании. Согласование частот в древних радиоприемниках основывалось на тех же концепциях, что и эти два устройства.

Подводя итог приведенному выше объяснению, в заключение приведем следующие результаты:

Потенциометр и реостат представляют собой две компоновки для достижения переменных уровней напряжения и тока в электронных схемах и компонентах.

Выбор механического потенциометра в сравнении с реостатом

Несмотря на то, что потенциометр можно настроить для выполнения тех же функций, что и реостат, важно помнить, что при выборе этих компонентов они имеют несколько разные характеристики. Вот некоторые из наиболее важных требований:

Максимальное сопротивление

Следите за максимальным сопротивлением устройства, так как оно определяет предельные значения напряжения/тока для нагрузки. Типичные уровни сопротивления варьируются от десятков Ом до тысяч Ом. Это должно быть тщательно согласовано с вашим источником питания и текущими потребностями.

Сопротивление ползунка

В реостате сопротивление ползунка имеет решающее значение, и оно должно быть сведено к минимуму, чтобы на нагрузку поступало правильное количество тока. Сопротивление движка не имеет значения при использовании потенциометра для подачи напряжения на нагрузку с высоким импедансом, поскольку оно всегда значительно меньше сопротивления нагрузки. В любом случае, поскольку сопротивление ползунка появляется последовательно с сопротивлением нагрузки, вы должны тщательно оценить, какое сопротивление ползунка вы можете принять.

Стиль конуса

По мере перемещения расширителя конус показывает, как изменяется сопротивление устройства, или, точнее, деление сопротивления поперек ползуна. Когда требуются линейные функции напряжения/тока, подаваемого на нагрузку, идеально подходит линейный конус. Примером может служить компонент, помещенный в контур обратной связи операционного усилителя. Логарифмические конусы и аудио конусы, разработанные исключительно для аудиосистем, являются двумя другими типами конусов.

Номинальная мощность

Потенциометры и реостаты, как и обычные резисторы, имеют номинальную мощность. Компонент может быть поврежден, если номинальная мощность превышена.

Допуск и гистерезис

Из-за архитектуры обмотки и гистерезиса допуск сопротивления в потенциометрах и реостатах в некоторых случаях может отличаться на 10-20 процентов. Прецизионные компоненты будут иметь более жесткие допуски и более стабильную производительность (меньший гистерезис).

Этот метод бокового монтажа на печатной плате широко используется в устройствах управления громкостью, и его поддерживают многие потенциометры и реостаты.

Summery

• Углеродные диски, жидкости и металлические ленты входят в число материалов, из которых состоит реостат. Резистивные элементы, такие как металлокерамический графит, резистивная проволока и углеродные частицы, составляют потенциометр.
• Реостат — это устройство, которое регулирует сопротивление цепи. Потенциометр — это устройство, которое используется для измерения инструментов или компонентов.
• Реостат — это устройство, которое регулирует поток электричества. Задача потенциометра — разделить напряжение.
• В реостате соединение последовательное. Параллельное соединение используется в потенциометре.
• Потенциометр нельзя сделать из реостата; Из потенциометра можно сделать реостат.
• Реостат не может делить напряжение. Напряжение можно разделить с помощью потенциометра.

Заключение

Хотя и реостат, и потенциометр являются устройствами, которые контролируют два отдельных свойства, таких как напряжение и ток, мы можем видеть, что они оба используют движение ползунка для получения значительных колебаний количества, необходимого для их цели.

Наконец, если вы ищете хорошего производителя электрических компонентов, свяжитесь с нами по адресу ICRFQ. Мы являемся лучшими производителями электрических компонентов в Китае.

Если вы хотите найти больше дистрибьюторов электронных компонентов, ознакомьтесь со следующими статьями:

Дистрибьюторы электронных компонентов в США

Дистрибьюторы электронных компонентов в Великобритании

Дистрибьюторы электронных компонентов в Сингапуре

Дистрибьюторы электронных компонентов в Малайзии

Дистрибьюторы электронных компонентов во Вьетнаме

Дистрибьюторы электронных компонентов в Южной Корее

Дистрибьюторы электронных компонентов в Тайване

Дистрибьюторы электронных компонентов в Гонконге

Различия между потенциометром и реостатом

Что такое потенциометр?

Потенциометр

A Потенциометр регулируется вручную переменный резистор с тремя выводами. Два терминала подключены к обоим концы резистивного элемента, а третий вывод подключается к скользящему Контакт, называемый дворником, перемещается по резистивному элементу. Выход напряжение потенциометра определяется положением дворника. Обычно потенциометр работает как регулируемый делитель напряжения. резистивный элемент можно рассматривать как два последовательно соединенных резистора, где дворник положение определяет отношение сопротивлений первого резистора ко второму.

Потенциометр используется для измерения электродвижущей силы (ЭДС) данной ячейки, внутреннее сопротивление ячейки и сравнение ЭДС разные клетки. Он также используется в качестве переменного резистора во многих приложениях.

Резисторы имеют фиксированное значение сопротивления, которое блокирует или сопротивляется потоку электрического тока по цепи, а также создает падение напряжения по закону Ома. Резисторы могут быть изготовлены с либо фиксированное значение сопротивления с помощью каких-либо внешних средств.

Существует два основных типа регулируемых вручную потенциометров: то есть Поворотный потенциометр в в котором дворник движется по круговой траектории и Линейный потенциометр , в котором дворник движется по линейной траектории.

Что вам нужно Знать о потенциометре

• Потенциометр представляет собой резистор с тремя выводами и скользящим контактом с регулируемым делителем напряжения.
• Потенциометр используется в качестве измерительного прибора или компонента в электронике.
• Потенциометр изготовлен из резистивных элементов, таких как графит, резистивная проволока, металлокерамика и частицы углерода.
• Потенциометр в основном используется в цепях для изменения напряжения или подачи переменного напряжения питания.
• Основной функцией потенциометра является изменение напряжения или деление напряжения.
• Потенциометр имеет малую мощность и используется для аудиоустройств, управления телевизором и в качестве преобразователя.
• Потенциометр подключается параллельно цепи.
• Потенциометр можно использовать как реостат.
• Реостат не может делить напряжение.

Применение Потенциометр

Есть несколько применений потенциометра. Три основных Использование потенциометра:

• Измерение напряжения на ветви схема
• Сравнение ЭДС элемента батареи с стандартный элемент
• Измерение внутреннего сопротивления батареи ячейка

Что такое А Реостат?

Реостат

Реостат представляет собой переменный резистор, который используется для управления ток, увеличивая или уменьшая сопротивление вручную. Он способен изменять сопротивление в цепи без разрыва. Реостаты часто используются в качестве устройств управления мощностью, например, для управления интенсивностью света, скоростью моторы, обогреватели и печи. Однако из-за их относительно низкой эффективности и с развитием технологий они больше не используются для этих целей. больше не работает. В качестве переменных резисторов они часто используются для настройки и калибровка в цепях.

Реостат конструкция аналогична конструкции потенциометра. Реостат имеет два соединения; первое соединение выполняется с одним концом резистивного элемента, а с другим подключение к дворнику (скользящий контакт).

Существует три основных типа реостата, а именно:

• Линейный реостат . В этом типе реостата грязесъемник или ползунок перемещается линейно. дорожка. Линейные реостаты обычно используются в лабораториях для исследований и обучение.
• Поворотный реостат. В этом типе реостата резистивный элемент круглый или угол, а очиститель или ползунок перемещается по траектории вращения.
• Предустановка Реостат. Обычно используется в печатной плате.

Что вам нужно Знать о реостате

• Реостат представляет собой переменный резистор с двумя клеммами, который образует соединение только с одним концом и скользящим контактом или ползунком.
• Реостат используется для изменения сопротивления цепи.
• Реостат изготовлен из различных материалов, таких как жидкости, металлическая лента и углеродный диск.
• Реостат в основном используется в цепях для изменения тока.
• Основной функцией реостата является управление потоком тока.
• Реостат используется в мощных электронных устройствах и приборах, таких как смесители, вентиляторы, двигатели и двигатели крупных промышленных машин.
• Реостат образует последовательное соединение с цепью, через которую необходимо контролировать протекающий ток.
• Реостат нельзя использовать в качестве потенциометра.
• Потенциометр может делить напряжение.

Применение Реостат

• Используется для увеличения или уменьшения объема радио и увеличивать или уменьшать скорость электродвигателя.
• Используется в устройствах или приложениях с высокой требуется напряжение.
• Реостаты используются при тусклом освещении для изменения интенсивность света.

Читайте также: Разница между вискозиметром и реометром

Различия Между потенциометром и реостатом в виде таблицы

ОСНОВА СРАВНЕНИЯ	ПОТЕНЦИОМЕТР	РЕОСТАТ
Описание	Потенциометр представляет собой резистор с тремя выводами и скользящим контакт с регулируемым делителем напряжения.	Реостат представляет собой переменный резистор с двумя выводами, который образует соединение только одним концом и скребком или ползунком.
Использовать	Потенциометр используется в качестве измерительного прибора или компонента в электроника.	Реостат используется для изменения сопротивления цепи.
Макияж	Потенциометр изготовлен из резистивных элементов, таких как графит, резистивная проволока, металлокерамика и частицы углерода.	Реостат изготовлен из различных материалов, таких как жидкости, металлическая лента и углеродный диск.
Функция	Потенциометр в основном используется в цепях для изменения напряжения или подачи переменное напряжение питания.	Реостат в основном используется в цепях для изменения тока.
Основная функция	Основная функция потенциометра заключается в изменении напряжения или напряжения разделяющий.	Основная функция реостата заключается в управлении потоком тока.
Заявка	Потенциометр имеет малую мощность и используется для аудиоустройств, телевизионный контроль и как преобразователь.	Реостат используется в электронике и приборах большой мощности, таких как мешалки, вентиляторы, моторы и моторы больших промышленных машин.
Соединение	Потенциометр подключен параллельно цепи.	Реостат образует последовательное соединение с цепью, через которую протекающий ток должен контролироваться.
Гибкость	Потенциометр можно использовать как реостат.	Реостат нельзя использовать в качестве потенциометра.
Делитель напряжения	Реостат не может делить напряжение.	Потенциометр может делить напряжение.

Читайте также: Разница между колориметром и спектрофотометром

В чем разница между реостатом и потенциометром?

Добро пожаловать на EDAboard.com

Добро пожаловать на наш сайт! EDAboard.com — это международный дискуссионный форум по электронике, посвященный программному обеспечению EDA, схемам, схемам, книгам, теории, документам, asic, pld, 8051, DSP, сети, радиочастотам, аналоговому дизайну, печатным платам, руководствам по обслуживанию.

.. и многому другому. более! Для участия необходимо зарегистрироваться. Регистрация бесплатна. Нажмите здесь для регистрации.

Регистрация Авторизоваться

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

• Автор темы виталиоколос
• Дата начала 12 января 2021 г.

Статус

Закрыто для дальнейших ответов.

виталиоколос

Новичок

Здесь новичок. Я уже несколько дней пытаюсь понять разницу между реостатом и потенциометром, но безрезультатно. Я пытался прочитать об этом в Википедии и даже в этой статье с видео о реостатах https://www.derf.com/rheostat-overview-article-and-video-explanation/, но они толком не объясняют разницу с точки зрения непрофессионала.. Слишком много длинных слов Может кто-нибудь здесь, пожалуйста, объясните разницу, как будто мне 5 лет? Любая помощь будет высоко оценена. Заранее спасибо



между

Супер модератор

Это одно и то же.
Потенциометр — это название, данное устройствам меньшего масштаба, таким как регуляторы громкости. Реостат чаще используется, когда это более крупное устройство, которое управляет значительной мощностью, например, управление двигателем или управление промышленным освещением. В большинстве потенциометров используются углеродные дорожки, в реостатах, как правило, используется резистивная проволока, иногда намотанная на радиатор или даже с водяным охлаждением. Между ними нет реальной границы, и конструкция каждого в какой-то степени пересекается.

Брайан



виталиоколос

Новичок

Спасибо за очень быстрый и исчерпывающий ответ, Брайан. Думаю, теперь я могу заметить разницу)



данадакк

Расширенный член уровня 5

Реостат против горшка —

https://www.electronics-tutorials.ws/resistor/potentiometer.html

С уважением, Дана.



Реза147

Уровень участника 1

между сказал:

Это одно и то же.
Потенциометр — это название, данное устройствам меньшего масштаба, таким как регуляторы громкости. Реостат чаще используется, когда это более крупное устройство, которое управляет значительной мощностью, например, управление двигателем или управление промышленным освещением. В большинстве потенциометров используются углеродные дорожки, в реостатах, как правило, используется резистивная проволока, иногда намотанная на радиатор или даже с водяным охлаждением. Между ними нет реальной границы, и конструкция каждого в какой-то степени пересекается.

Брайан

Нажмите, чтобы развернуть…

Здравствуйте, не волнуйтесь, здесь есть хорошие друзья, которые помогут вам. Потенциометр и реостат являются переменными резисторами, за исключением того, что потенциометр используется для управления напряжением или потенциалом, а реостат используется для управления током. Потому что реостаты — это тип потенциометров большой мощности. Эти два обычно имеют две фиксированные головки и одну скользящую головку. В зависимости от типа применения в схеме могут использоваться в разных ситуациях. 1- Если мы подключим два фиксированных конца к токовой цепи, то это постоянный резистор, и скользящее движение не влияет на цепь. 2- Если к силовой цепи подключить неподвижный конец и скользящий конец, то при перемещении ползунка в одну сторону сопротивление будет уменьшаться, а в обратном направлении сопротивление цепи будет увеличиваться, в результате ток будет увеличиваться и уменьшаться. 3- Если два неподвижных конца подключить непосредственно к электрогенератору, а подвижную головку подключить к электрической цепи, то при движении ползунка будет изменяться разность потенциалов между двумя концами электрической цепи, в результате чего сила тока также изменится.



c_mitra

Расширенный член уровня 5

виталиоколос сказал:

Может ли кто-нибудь здесь объяснить разницу, как будто мне 5 лет?

Нажмите, чтобы развернуть. ..

Реостаты переменного сопротивления; вы используете их, когда хотите отрегулировать некоторое значение сопротивления в каком-либо приложении. Он имеет подвижный терминал и один фиксированный терминал.

Потенциометры представляют собой устройства с тремя клеммами, и вы прикладываете фиксированный потенциал между двумя концами и получаете переменное напряжение на средней клемме (дворник). Они работают как делитель напряжения.

Конструктивно они очень похожи. В качестве потенциометра можно использовать реостат малой мощности. В качестве потенциометра можно использовать реостат с тремя выводами. Таким образом, нам не нужно сильно беспокоиться, кроме как убедиться, что номинальные значения тока и напряжения соответствуют приложению.

Но мы должны назвать устройство соответствующим образом: если мы используем двухконтактное устройство, которое используется в качестве переменного резистора, мы должны назвать его реостатом. Если устройство используется в качестве делителя напряжения, мы должны называть его потенциометром.

Название «потенциометр» произошло от лабораторного прибора, в котором провод с одинаковым сопротивлением используется для фиксированного напряжения, а неизвестное напряжение сравнивается с напряжением в разных точках провода. Их также называют метровыми мостами, потому что проволока была длиной 1 метр и закреплена параллельно метровой шкале.



finlay31

Уровень новичка 4

Реостат представляет собой резистор, значение электрического сопротивления которого можно регулировать. Когда переменный резистор используется в качестве делителя потенциала с использованием 3 клемм, он называется потенциометром. Когда используются только две клеммы, он работает как переменное сопротивление и называется реостатом.



Джиммили

Запрещено

Реостат представляет собой разновидность потенциометров, которые могут регулировать значение сопротивления и ток в цепи. Вы можете получить подробную информацию из различных типов потенциометров и их использования. Надеюсь, это поможет вам



FvM

Супер модератор

Я согласен с вышесказанным в том отношении, что реостат не обязательно является тремя оконечными устройствами, термин буквально относится к переменному резистору. Но большинство реостатов на рынке таковы.



Easy Peasy

Расширенный член уровня 5

исторически сложилось так, что реостат, по сути, представляет собой устройство с двумя клеммами (потенциометр может быть реостатом, замкнув грязесъемник на любой конец), тогда как потенциометр дает вам переменное напряжение на подвижной клемме, чего классический реостат не может.



Статус

Закрыто для дальнейших ответов.

• разница между Vgg и Vgs

  • Автор mohamis288
  • 13 июня 2022 г.
  • Ответов: 3

  Элементарные электронные вопросы

• разница между «током смещения стока (I-DQ)» и «током стока (I-D)»

  • Автор: mohamis288
  • 11 июня 2022 г.
  • Ответов: 4

  Элементарные электронные вопросы

• О

  Преобразование между mv/g и LSB/g

  • Инициировано oswahhad
  • 29 мая 2022 г.
  • Ответов: 18

  Элементарные электронные вопросы

• грамм

  В чем разница между цифровым регулятором громкости и аналоговым регулятором громкости?

  • Автор GUOJIMIAO
  • 4 августа 2021 г.
  • Ответов: 2

  Элементарные электронные вопросы

• Очистка потенциометра громкости

  • Автор Jimmylee
  • 19 августа 2021 г.
  • Ответов: 7

  Элементарные электронные вопросы

Делиться:

Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Эл. адрес Делиться Ссылка на сайт

Верх

Реостаты – переменный резистор и потенциометры

Как изготавливаются реостаты

Магазин реостатов

Реостаты представляют собой переменные резисторы или регулируемые резисторы, используемые для деления напряжения в приложениях, требующих регулировки сопротивления в электрической цепи.

Реостаты , как и потенциометры, обычно используются в приложениях, требующих переменного управления для более высоких величин напряжения.

В результате уменьшения размеров и энергопотребления многих современных электрических устройств реостаты не так часто встречаются в коммерческих и промышленных продуктах. Реостаты в целом были заменены потенциометрами, симисторами и тринисторами. Однако реостаты по-прежнему широко используются в приложениях, требующих большого тока или высокого напряжения. Обычное использование реостатов включает в себя регуляторы освещенности, регуляторы скорости двигателя, дуговые лампы, насосы, вентиляторы, респираторы, рентгеновские аппараты и медицинское оборудование.

Конструкция реостатов

Многие реостаты имеют проволочную обмотку и имеют длинный проводящий материал (обычно проволоку), намотанный в спираль. Элемент сопротивления в реостатах может быть лентой или металлической проволокой, проводящей жидкостью или углеродом, что полностью зависит от применения. Для протекания среднего тока в реостатах наиболее распространен металлический тип; для очень малого тока используется углеродная форма; и для больших токов электролитического типа, при котором электроды помещенный в проводящую жидкость, является наиболее подходящим. Контакты и катушки, находящиеся внутри реостатов, герметизированы внутри корпуса, чтобы защитить их от грязи, копоти, пыли и других загрязнений. Это часто приводит к обрыву цепи и образованию влаги, что в конечном итоге приводит к короткому замыканию. Реостаты имеют 3 клеммы, которые состоят из резистивного проволока, обернутая для создания тороидальной катушки с грязесъемником, который скользит по поверхности катушки. Реостаты чаще всего имеют керамический центр.

При выборе между реостатами для определенной функции номинальный ток обычно является более важным фактором, чем номинальная мощность. При использовании реостата для управления двигателем важно понимать, что все типы двигателей постоянного тока могут регулироваться по скорости, однако небольшое количество двигателей переменного тока можно регулировать с помощью реостатов. Поэтому очень важно получить соответствующий тип двигателя переменного тока, когда требуется регулирование скорости. Большинство реостатов имеют круглый или плоский стержень, который позволяет прикрепить ручку, в зависимости от типа реостата. Реостаты меньшего размера имеют прорези для отвертки, которые облегчают регулировку.

Реостаты обычно позволяют присоединить переключатель, чтобы разомкнуть цепь или получить доступ к саморегулирующейся цепи. Реостаты могут быть снабжены фиксированным или регулируемым упором. Реостаты имеют упор, который можно настроить для ограничения угла поворота до любой желаемой части от общего возможного поворота. Обычно эти конкретные типы реостатов используются в операциях, где очень важно поддерживать заданное сопротивление в цепи.

Как работают реостаты

Основным принципом, применимым к эффекту, который реостаты оказывают в цепи, является закон Ома, который объясняет, что ток обратно пропорционален сопротивлению для данного напряжения. Это означает, что ток уменьшается по мере увеличения сопротивления или увеличивается по мере уменьшения сопротивления. Ток поступает на клемму реостата, протекает через проволочную катушку и контакт, а выходит через другой вывод реостата. Реостаты не имеют полярности и ведут себя так же, когда клеммы перепутаны.

Реостаты и их применение

Некоторые диммеры используют реостаты для ограничения тока, проходящего через лампочку, чтобы изменять освещение. Чем больше сопротивление реостата, тем тусклее будет светиться лампочка. Некоторые источники света не будут эффективно работать с диммерами или реостатами, включая люминесцентные и газоразрядные лампы. В этих светильниках используются резистивные, индуктивные или электронные балласты, которые поддерживают постоянный ток в цепи освещения. Реостаты могут не влиять на изменение яркости ламп и даже повредить балласты.

Контроллеры двигателей также используют реостаты для управления скоростью двигателя путем ограничения потока тока. Реостаты используются во многих небольших устройствах, таких как блендеры, миксеры, вентиляторы и электроинструменты. Реостаты также используются в качестве контрольных устройств для определения эталонного значения сопротивления. В то время как реостаты могут использоваться для управления электрическими духовками и варочными панелями, термостаты или регуляторы температуры предпочтительнее, поскольку они имеют дополнительные элементы управления и возможности обратной связи по температуре, которые обеспечивают более последовательное регулирование температуры.

Реостаты по-прежнему являются распространенным и основным электронным компонентом, используемым для управления оттоком тока в цепи. Однако реостаты в значительной степени были вытеснены твердотельными устройствами, такими как симисторы и кремниевые управляемые выпрямители (SCR). Симистор более энергоэффективен, чем реостат, и более надежен из-за отсутствия механических компонентов. Реостаты обычно выходят из строя, потому что их контакты становятся грязными или провод катушки подвергается коррозии и разрыву, в то время как твердотельные устройства достаточно невосприимчивы к этим внешним условиям.
