Расчет резистора для светодиода. Онлайн калькулятор

Довольно часто у многих начинающих радиолюбителей возникает проблемы с расчетом сопротивления резистора для светодиода. И зачастую они не знают, для чего такой резистор вообще нужен. В данной статье попробуем разъяснить данный вопрос и для облегчения приведем онлайн калькулятор для расчета сопротивления резистора светодиода.

Блок питания 0…30 В / 3A

Набор для сборки регулируемого блока питания…

Подробнее

Важные параметры светодиодов

С точки зрения проблемы подбора резистора для светодиода нас в первую очередь интересуют всего два параметра светодиодов:

1. I_F — прямой ток светодиода
2. V_F — прямое напряжение светодиода (рабочее напряжение)

Рассмотрим это на примере светодиода L-53IT. Вот его краткие характеристики:

• Материал: gaasp/gap
• Цвет свечения: красный
• Длина волны: 625нм
• Максимальное прямое напряжение: 2,5 В
• Максимальное обратное напряжение: 5В
• Максимальный прямой ток: 30мА
• Рабочая температура: -40…85С

В datasheet светодиода L-53IT в разделе «Absolute Maximum Ratings» (значения, которые нельзя превышать) мы находим информацию о максимальном непрерывном постоянном токе, который может протекать через данный светодиод, не вызывая ее повреждения (30мА):

Затем мы проверяем по datasheet, какое типичное прямое напряжение светодиода (падение напряжения на диоде):

Портативный паяльник TS80P

TS80P- это обновленная версия паяльника TS80 Smart, работающий от USB. ..

Подробнее

и мы видим, что:

• тестовые данные указаны для тока I_F= 20мА,
• типичное прямое напряжение составляет V_F = 2В.

Ток 20мА обеспечивает нам хороший световой поток, а так как светодиоды не вечны, и со временем испускаемый поток света уменьшается, то в большинстве случаев для данного светодиода этот ток будет достаточен.

Светодиод без резистора

Для начала рассмотрим, что произойдет, если мы подключим светодиод к источнику питания без резистора ограничивающего ток. В качестве примера мы будем использовать источник питания с напряжением 5В.

В этом случае, в соответствии со вторым законом Кирхгофа:

сумма падений напряжения в замкнутом контуре равна нулю

Получается, что все напряжение питания сосредоточено на нашем светодиоде:

Что означает появление напряжения 5В на нашем светодиоде? Давайте посмотрим на график зависимости тока светодиода от напряжения в прямом направлении:

То есть, при превышении 2,05 вольт, ток будет расти очень быстро, достигнув высокого значения.

В нашем случае, питание светодиода без ограничительного резистора приведет к генерации тока большего, чем допустимо (30 мА), что в свою очередь произойдет его повреждение.

Здесь следует добавить, что причиной, разрушающим светодиод является не ток как таковой, а выделяемая мощность в виде тепла.

Ограничение тока протекающего через светодиод

Таким образом, мы должны ограничить ток светодиода. У нас есть два варианта:

• использовать питание стабильным током (не более 30мА в соответствии с технической спецификацией светодиода)
• ограничить ток по-другому.

В данной статье мы займемся вторым способом, а именно, мы подключим резистор последовательно со светодиодом. На этом резисторе будет происходить падение части напряжения источника питания, который обозначим как V

R:

В соответствии с приведенным выше вторым законом Кирхгофа, распределение напряжений будет определяться по формуле:

V_CC = V_R + V_F



В нашем случае мы знаем типовое значение напряжения нашего светодиода, которое составляет 2 вольт, а также напряжение питания 5 вольт:

Таким образом, мы можем вычислить необходимое падение напряжения на резисторе R, для того чтобы на диоде было только необходимые 2 вольта:

V_R = V_CC — V_F

V_R = 5В — 2В = 3В

то есть, мы стремимся к получению следующих напряжений в нашей схеме:

Теперь мы используем первый закон Кирхгофа:

сумма значений силы токов, входящих в узел равна сумме значений силы токов, вытекающей из этого узла

Нашим узлом является место соединения резистора и светодиода, и это означает, что через резистор будет проходить тот же ток, что и через светодиод. Поскольку мы предположили, что через светодиод может течь ток I_F= 20мА, то:

Сопротивление резистора вычислим с помощью Закона Ома:

то есть в нашем случае:

и наконец, мы можем вывести общую формулу:

После расчета сопротивления, выбирается резистор из номинального ряда. В нашем случае это резистор  точно такой  же, как рассчитали, то есть, 150 Ом, который имеется в номинальных рядах E24, E12 и E6.

А что делать,  когда сопротивление резистора не соответствует ни одному значению из номинального ряда? В этом случае следует выбрать одно из двух ближайших к расчетному сопротивлению, при этом необходимо учитывать следующее:

Если сопротивление будет меньше, чем рассчитывали, то это увеличит значение тока, протекающего через светодиод.

Если сопротивление будет больше, чем рассчитывали, то это уменьшит световой поток, испускаемый светодиодом.

Калькулятор расчета резистора для светодиода

Ниже приводим калькулятор для расчета сопротивления резистора светодиода:

Паяльный фен YIHUA 8858

Обновленная версия, мощность: 600 Вт, расход воздуха: 240 л/час. ..

Подробнее

Расчет резистора для светодиода: онлайн калькулятор

Питание светодиодов не такой простой вопрос, как может показаться. Они крайне чувствительны к режиму, в котором работают и не терпят перегрузок. Самое главное, что нужно запомнить – полупроводниковые излучающие диоды питают стабильным током, а не напряжением. Даже идеально стабилизированное напряжение не обеспечит поддержки заданного режима, это следствие внутренней структуры и принципа действия полупроводников. Тем не менее при грамотном подходе светодиоды можно подключать к питанию через токоограничивающий или добавочный резистор. Его расчет сводится к элементарному подбору такого сопротивления, на котором будут падать лишние Вольты при заданной величине тока. Давайте рассмотрим, как рассчитать его номинал вручную или воспользоваться онлайн калькулятором.

Хоть и главным параметром для питания светодиода является ток, но есть и такой, как падение напряжения. Это величина необходимая для того, чтобы он зажегся. Отталкиваясь от нее проводят вычисления ограничительного резистора.

Типовые напряжения LED разных типов:

Цвет	Напряжение, В
Белый	2.8-3.2 для маломощных, 3.0 и выше для мощных (более 0.5 Вт)
Красный	1.6-2.0
Зеленый	1.9-4.0
Синий	2.8-3.2
Желтый, оранжевый	2.0-2.2
ИК	До 1.9
УФ	3.1-4.4

Внимание! Если вы не можете найти документацию на имеющийся элемент – при использовании онлайн калькулятора возьмите данные из этой таблицы.

Чтобы сократить теорию, давайте сразу на практике рассчитаем сопротивление для подключения белого светодиода к бортовой цепи автомобиля 12В. Её фактическое значение при заведенном двигателе доходит до 14,2 В, а иногда и выше, значит его и берем для расчетов.

Тогда расчёт сопротивления для светодиода выполняют по закону Ома:

R=U/I

На светодиоде должно упасть усреднено 3 Вольта, значит нужно компенсировать:

Uрез=14,2-3=11,2 В

У обычного 5 мм светодиода номинальный ток равен 20 мА или 0,02 А. Рассчитываем сопротивление резистора, на котором должно упасть 11,2 В при заданном токе:

R=11,2/0,02=560 Ом или ближайший в большую сторону

Чтобы добиться стабильного питания и яркости в цепь питания дополнительно устанавливают стабилизатор L7805 или L7812 и проводят расчет относительно питающих 5 или 12 Вольт соответственно.

Как рассчитать резистор для подключения светодиода к сети 220 Вольт? Такой вопрос возникает, когда нужно сделать какую-то индикацию или маячок. Расчёт сопротивления в этом случае выглядит так:

Uрез=220-3=217 В

R=217/0,02=10850 Ом

Так как любой диод пропускает ток в одном направлении, то обратное напряжение приведет к тому, что он выйдет из строя. Значит параллельно светодиоду устанавливают еще один такой же или шунтирующий обычный маломощный выпрямительный диод, например, 1n4007.

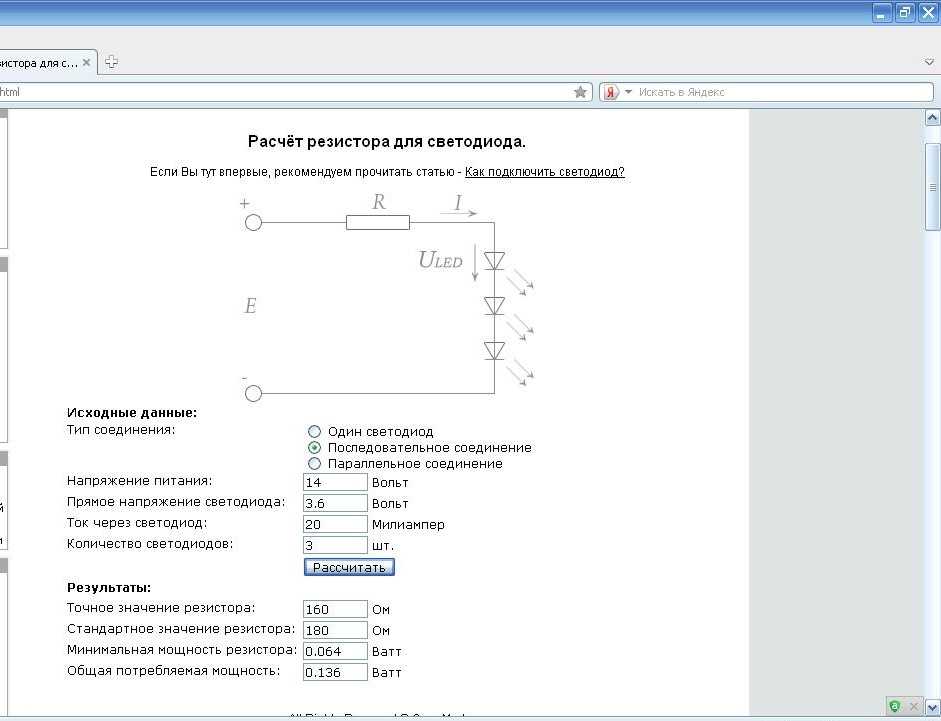

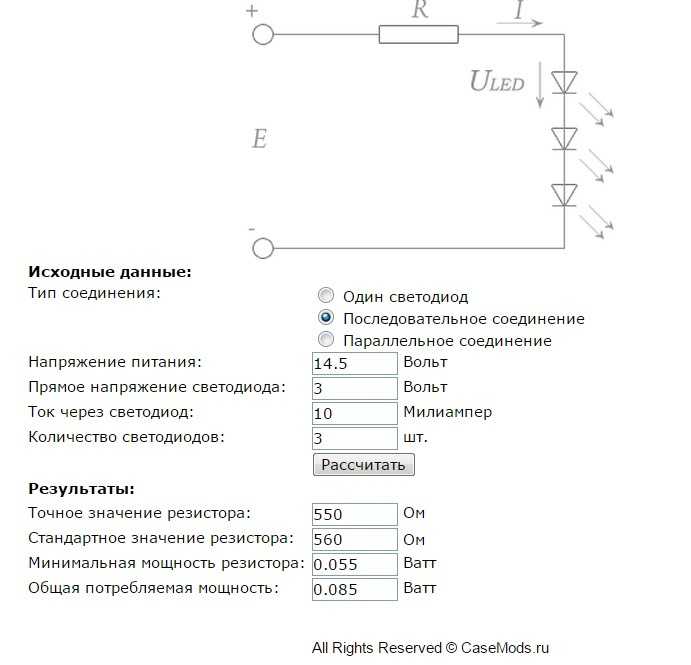

С помощью нашего онлайн калькулятора можно рассчитать сопротивление для одного или нескольких соединенных последовательно или цепи параллельных светодиодов:

Тип соединения:	Один светодиод Последовательное соединение Параллельное соединение
Напряжение питания:		Вольт
Прямое напряжение светодиода:		Вольт
Ток через светодиод:		Милиампер
Количество светодиодов:		шт.
Результаты:
Точное значение резистора:		Ом
Стандартное значение резистора:		Ом
Минимальная мощность резистора:		Ватт
Общая потребляемая мощность:		Ватт

Если светодиодов несколько, тогда:

• Для последовательного соединения резистор рассчитывают с учетом суммы падений на каждом элементе.
• Для параллельного соединения сопротивление рассчитывают с учетом суммы токов каждого светоизлучающего диода.

Также нельзя забывать о мощности резистора, например, во втором примере с подключением цепи к сети 220В на нем будет выделяться мощность равная:

P=217*0,02=4,34 Вт

В данном случае это будет довольно крупный резистор. Чтобы уменьшить эту мощность, можно еще сильнее ограничить ток, например, в 0,01А, что снизит эту мощность в двое. В любом случае номинальная мощность сопротивления должна быть больше той, которая будет выделяться в процессе его работы.

Для долгой и стабильной работы излучателя при подключении к сети используйте в расчетах напряжение слегка выше номинального, то есть 230-240 В.

Если вам сложно посчитать или вы не уверены в чем-то, тогда наш онлайн калькулятор для расчета резистора для светодиода быстро подскажет вам, какой нужен резистор из стандартного размерного ряда, а также его минимальную мощность.

Калькуляторы

В каких случаях допускается подключение светодиода через резистор?

Подключать светодиод через резистор можно, если вопрос эффективности схемы не является первостепенным. Например, использование светодиода в роли индикатора для подсветки выключателя или указателя сетевого напряжения в электроприборах. В подобных устройствах яркость не важна, а мощность потребления не превышает 0,1 Вт. Подключая светодиод с потреблением более 1 Вт, нужно быть уверенным в том, что блок питания выдаёт стабилизированное напряжение.

Если входное напряжение схемы не стабилизировано, то все помехи и скачки будут передаваться в нагрузку, нарушая работу светодиода. Ярким примером служит автомобильная электрическая сеть, в которой напряжение на аккумуляторе только теоретически составляет 12 В. В самом простом случае делать светодиодную подсветку в машине следует через линейный стабилизатор из серии LM78XX. А чтобы хоть как-то повысить КПД схемы, включать нужно по 3 светодиода последовательно. Также схема питания через резистор востребована в лабораторных целях для тестирования новых моделей светодиодов. В остальных случаях рекомендуется использовать стабилизатор тока (драйвер). Особенно тогда, когда стоимость излучающего диода соизмерима со стоимостью драйвера. Вы получаете готовое устройство с известными параметрами, которое остаётся лишь правильно подключить.

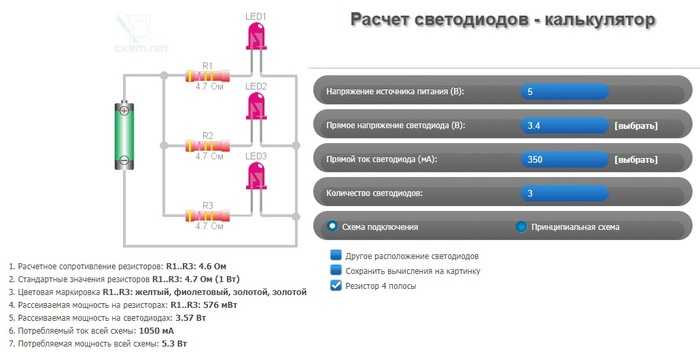

Параллельное соединение светодиодов

Так же можно подключить светодиоды и параллельно, но это создает больше проблем, чем при последовательном соединении.

Ограничивать ток параллельно соединенных светодиодов одним общим резистором не совсем хорошая идея, поскольку в этом случае все светодиоды должны иметь строго одинаковое рабочее напряжение. Если какой-либо светодиод будет иметь меньшее напряжение, то через него потечет больший ток, что в свою очередь может повредить его.

И даже если все светодиоды будут иметь одинаковую спецификацию, они могут иметь разную вольт-амперную характеристику из-за различий в процессе производства. Это так же приведет к тому, что через каждый светодиод будет течь разный ток. Чтобы свести к минимуму разницу в токе, светодиоды, подключенные в параллель, обычно имеют балластный резистор для каждого звена.

Примеры расчетов сопротивления и мощности резистора

Чтобы помочь новичкам сориентироваться, приведем пару практических примеров расчета сопротивления для светодиодов.

Cree XM–L T6

_LEDLEDLEDLED

Используя наиболее распространённые резисторы из ряда Е24, не всегда удаётся подобрать нужный номинал. Решить эту проблему можно двумя способами. Первый подразумевает последовательное включение добавочного токоограничительного сопротивления, который должен компенсировать недостающие Омы. Его подбор должен сопровождаться контрольными измерениями тока.

Второй способ обеспечивает более высокую точность, так как предполагает установку прецизионного резистора. Это такой элемент, сопротивление которого не зависит от температуры и прочих внешних факторов и имеет отклонение не более 1% (ряд Е96). В любом случае лучше оставить реальный ток немного меньше от номинала. Это не сильно повлияет на яркость, зато обеспечит кристаллу щадящий режим работы.

Мощность, рассеиваемая резистором, составит:

Вычислим КПД собранного светильника:

Пример с LED SMD 5050

Если LED SMD 5050 одноцветный, то прямое напряжение в открытом состоянии на каждом кристалле будет отличаться не более, чем на 0,1 В. Значит, светодиод можно запитать от одного резистора, объединив 3 анода в одну группу, а три катода – в другую. Подберем резистор для подключения белого SMD 5050 с параметрами: типовое U_LED=3,3 В при токе одного чипа I_LED=0,02 А.

Принимаем к монтажу ограничительный резистор мощностью 0,25 Вт и сопротивлением в 30 Ом ±5%.

Онлайн калькулятор расчета резистора для светодиода

Этот онлайн калькулятор поможет вам найти нужный номинал резистора для светодиода, подключенного по следующей схеме:

примечание: разделителем десятых является точка, а не запятая

Формула расчета сопротивления резистора онлайн калькулятора

Сопротивление резистора = (U – U_F)/ I _F

• U – источник питания;
• U_F – прямое напряжение светодиода;
• I_F – ток светодиода (в миллиамперах).

Примечание: Слишком сложно найти резистор с сопротивлением, которое получилось при расчете. Как правило, резисторы выпускаются в стандартных значениях (номинальный ряд). Если вы не можете найти необходимый резистор, то выберите ближайшее бо́льшее значение сопротивления, которое вы рассчитали.

Например, если у вас получилось сопротивление 313,4 Ом, то возьмите ближайшее стандартное значение, которое составляет 330 Ом. Если ближайшее значение является недостаточно близким, то вы можете получить необходимое сопротивление путем последовательного или параллельного соединения нескольких резисторов.

Источник



Расчет резистора для светодиода

Чтобы компенсировать сопротивление светодиода, нужно прежде всего подобрать резистор с более высоким сопротивлением. Такой расчет не составит труда для тех, кто знает, что такое закон Ома.

Математический расчет

Исходя из закона Ома, рассчитываем по такой формуле:

где Un – напряжение сети; Uvd – напряжение, на которое рассчитана работа светодиода; Ivd – ток.

Допустим, у нас светодиод с характеристиками:

2,1 -3, 4 вольт – рабочее напряжение (Uvd). Возьмем среднее значение 2, 8 вольт.

20 ампер – рабочий ток (Ivd)

220 вольт – напряжение сети (Un)

В таком случае мы получаем величину сопротивления R = 10, 86. Однако этих расчетов недостаточно. Резистор может перегреваться. Для предотвращения перегрева нужно учитывать при выборе его мощность, которая рассчитывается по следующей формуле:

Для наглядности рекомендуем посмотреть видео:

Графический расчет

Графический способ – менее популярный для расчета резистора на светодиод, но может быть даже более удобный. Зная напряжение и ток диода (их называют еще вольтамперными характеристиками – ВАХ), вы можете узнать сопротивление нужного резистора по графику, представленному ниже:

Тут изображен расчет для диода с номинальным током 20мА и напряжением источника питания 5 вольт. Проводя пунктирную линию от 20 мА до пересечения с «кривой led» (синий цвет), чертим пересекающую линию от прямой Uled до прямой и получаем максимальное значение тока около 50 мА. Далее рассчитываем сопротивление по формуле:

Получаем значение 100 Ом для резистора. Находим для него мощность рассеивания (Силу тока берем из Imax):

Теория

Математический расчет

Ниже представлена принципиальная электрическая схема в самом простом варианте.

_RLED

Значение R_LED меняется при изменении условий работы полупроводникового прибора. В данном случае переменными величинами являются ток и напряжение, от соотношения которых зависит величина сопротивления. Наглядным объяснением сказанного служит ВАХ светодиода. На начальном участке характеристики (примерно до 2 вольт) происходит плавное нарастание тока, в результате чего R_LED имеет большое значение. Затем p-n-переход открывается, что сопровождается резким увеличением тока при незначительном росте прикладываемого напряжения.

Путём несложного преобразования первых двух формул можно определить сопротивление токоограничивающего резистора:

_LED

Графический расчет

Имея на руках ВАХ исследуемого светодиода, можно рассчитать резистор графическим способом. Конечно, такой способ не имеет широкого практического применения. Ведь зная ток нагрузки, из графика можно легко вычислить величину прямого напряжения. Для этого достаточно с оси ординат (I) провести прямую линию до пересечения с кривой, а затем опустить линию на ось абсцисс (U_LED). В итоге все данные для расчета сопротивления получены.

Тем не менее, вариант с использованием графика уникален и заслуживает определенного внимания.

Рассчитаем резистор для светодиода АЛ307 с номинальным током 20 мА, который необходимо подключить к источнику питания 5 В. Для этого из точки 20 мА проводим прямую линию до пересечения с кривой LED. Далее через точку 5 В и точку на графике проводим линию до пересечения с осью ординат и получаем максимальное значение тока (I_max), примерно равное 50 мА. Используя закон Ома, рассчитываем сопротивление:

Сопротивление резистора онлайн

Сопротивление резистора определяет способность резистора оказывать сопротивление электрическому току в цепи. Если резистор представляет собой значительное препятствие для тока, то говорят, что он имеет большое сопротивление. Если воздействие на ток незначительно, то сопротивление считают малым. Часто понятия резистора и сопротивления путают.

Поиск данных по Вашему запросу:

Сопротивление резистора онлайн

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Онлайн-калькулятор номиналов резисторов
• Цветовая маркировка резисторов
• Калькулятор цветовой маркировки резисторов. Резистор золотой черный красный коричневый
• Определение сопротивления резисторов по цветной маркировке.
• Маркировка SMD-резисторов
• Расчет резистора для светодиода, калькулятор
• Как узнать мощность резистора по полоскам
• Калькулятор цветовой маркировки резисторов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Определение сопротивления резистора

Онлайн-калькулятор номиналов резисторов

Сопротивление резистора определяет способность резистора оказывать сопротивление электрическому току в цепи. Если резистор представляет собой значительное препятствие для тока, то говорят, что он имеет большое сопротивление.

Если воздействие на ток незначительно, то сопротивление считают малым. Часто понятия резистора и сопротивления путают. Путаницы можно избежать, если уяснить себе, что резистор — это пассивный элемент цепи , который можно потрогать руками, а сопротивление — характеристика резистора, которую можно измерить или определить по маркировке. Резисторы могут быть постоянными и переменными. Первые обладают фиксированным значением сопротивления, сопротивление переменных резисторов можно менять.

Чтобы лучше представить себе работу резистора в цепи, обратимся к водопроводной аналогии. Поток воды между двумя произвольно выбранными сечениями трубы зависит как от разности давлений в этих сечениях, так и от характеристик самой трубы.

Разность давлений создается силой тяжести или насосом. Если разность давлений постоянна, то поток будет зависеть в основном от двух параметров: от внутреннего диаметра трубы и от ее длины. Может быть так, что при большом диаметре внутренности трубы забиты ржавчиной, и она оказывает большое сопротивление потоку. Примерно то же происходит с потоком электронов при движении между узлами кристаллической решетки.

В зависимости от того, как расположены атомы внутри материала проводника, какие размеры имеет сам проводник, электроны под воздействием поля в одних случаях легче, в других с большими трудностями перемещаются от точки к точке. Количественно поток воды можно измерить в литрах за секунду, величину электрического тока потока электронов в проводнике измеряют в амперах.

Увеличение сопротивления будет наблюдаться при увеличении длины проводника и при уменьшении его сечения. Единица измерения величины сопротивления проводников — 1 Ом. Сопротивление в резисторе очень сильно зависит от материала, из которого изготовлены проводники. Сравним медь и сплав нихром. Практически это значит, что если на концах одинаковых по геометрии проводов из меди и нихрома обеспечить разность потенциалов в 1 вольт, то ток в медном образце будет в 60 раз больше, чем в нихромовом.

Чаще всего постоянный резистор представляет собой сравнительно компактный элемент цилиндрической формы с двумя выводами. К выводам подсоединены концы намотанного или осажденного на корпус проводника. Кроме сопротивления резистор характеризуется еще рассеиваемой мощностью. Это очень важная характеристика. Известно, что при прохождении тока через проводник выделяется тепло. Если площадь, через которую оно рассеивается, будет недостаточна, то резистор через некоторое время перегорит.

Рассеивание происходит путем нагрева воздуха, либо другой среды, которая окружает резистор, и через излучение. Рассеиваемая мощность — это такая мощность, которая может выделяться на резисторе в виде тепла в течение продолжительного времени без его разрушения. Еще одна характеристика — точность сопротивления резистора. Изготовить даже два абсолютно одинаковых резистора практически невозможно по ряду причин.

Но можно изготавливать большие партии резисторов, сопротивление которых не будет выходить за заданные пределы. Поэтому постоянные резисторы характеризуются еще определенной точностью, которую указывают в процентах.

Эта величина задает тот интервал значений, за которую величина сопротивления выходить не должна. Очень точные резисторы стоят очень дорого, менее точные — дешевле. Не может быть любой и сама величина сопротивления резистора.

Было бы неразумно требовать от промышленности, чтобы изготавливались и Ом и ,05 Ом. Возможные значения сопротивлений образуют так называемые ряды и обозначаются: E3, E6, E12, E24… Чем больше номер ряда, тем больше значений в нем предусмотрено для величин сопротивлений резисторов. Существуют также ряды E48, E Самый большой выбор представлен рядом E Очень просто изображаются постоянные резисторы на электрических схемах: прямоугольник с двумя выводами.

Если в схеме нужно указать мощность рассеивания резистора, то используют следующие условные обозначения:. Типичный пример резистора 1k0, маркированного четырьмя цветовыми кольцами. Универсальная таблица цветовых кодов резисторов, конденсаторов, индуктивностей.

Калькулятор справочный портал. Избранные сервисы. Кликните, чтобы добавить в избранные сервисы. Что такое сопротивление резистора, определение, характеристика сопротивления по резисторам. Электрические цепи. Копировать ссылку. Сопротивление резистора в цепи. Сравним: — ряд E6: 1, 1. Если в схеме нужно указать мощность рассеивания резистора, то используют следующие условные обозначения: — две наклонные черточки — 0, Вт; — одна наклонная черточка — 0, Вт; — одна вертикальная — 1 Вт; — две вертикальных — 2 Вт.

Маркировка сопротивления резисторов. Что-то не нашли? Сообщите нам. Мы в соцсетях Присоединяйтесь! Создадим калькулятор для вас. Cообщение: Что-то не нашли? Сообщите нам Что-то не нашли? Цветовая маркировка резисторов, калькулятор резисторов онлайн. Найти сопротивление резисторов по их цветовой маркировке в виде 4 или 5 цветных колец. Параллельное соединение резисторов, онлайн расчет. Расчет полного сопротивления электрической цепи с параллельным соединением двух резисторов.

Электрический ток, магнитная индукция, электрические цепи — их характеристики, расчеты, параметры. Что такое резистор? Что такое резистор, виды резисторов, постоянные и переменные резисторы, термисторы, варисторы и фоторезисторы, описание, фото, схема. Сопротивление электрической цепи. Влияние размера площади поперечного сечения и длины проводника и материала, из которого он изготовлен, на сопротивление электрической цепи.

Опыты Фарадея. Образование индукционного тока в катушке при изменении тока в другой катушке. Погружаем в соленоид разновидность катушки индуктивности В в катушку с током А. Если нужен ответ.

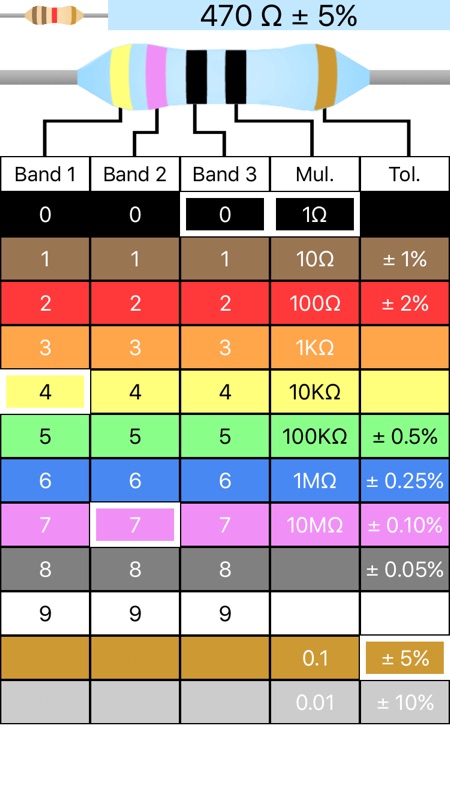

Цветовая маркировка резисторов

Резисторы — это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD — устройств, монтируемых на поверхность, — все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров. Онлайн-калькулятор дает возможность удобно и быстро узнать номинал по цветам колец.

Интерфейс программы “Резистор ” определения сопротивления резисторов по маркировке. Простые.

Калькулятор цветовой маркировки резисторов. Резистор золотой черный красный коричневый

В современной электронике в большинстве случаев используются элементы поверхностного монтажа. Среди них SMD-резисторы, они нужны для уменьшения массогабаритных показателей за счет увеличения числа смонтированных компонентов на 1 квадратном сантиметре печатной платы. Трудностью является не только монтаж мелких компонентов, но и расчет их номинала. Распознать характеристики элемента можно, если расшифровать что на нем написано. Вообще для компонентов поверхностного монтажа используют кодовую кодировку, она бывает цифровой или буквенной. Чаще всего встречаются SMD-резисторы, в которых используются цифровые обозначения, их легко можно рассчитать с помощью онлайн калькулятора. Причем зная сопротивление, вы узнаете какая должна быть маркировка SMD-резисторов. А также если у вас есть на руках элемент неизвестной величины, вы можете расшифровать значение его сопротивления.

Определение сопротивления резисторов по цветной маркировке.

Random converter. Этот калькулятор преобразует сопротивление резистора в цветовую маркировку из трех, четырех и пяти полосок. Если вы интересуетесь электроникой, но не можете запомнить цветовую кодировку голова ведь не мусорный ящик! Если ввести в калькулятор значение резистора, которое получилось в результате расчета схемы, он проверит соответствие сопротивления одному из стандартных значений из рядов E3—E и покажет как выглядит резистор данного номинала с цветовой кодировкой. Пример: рассчитать цветовой код резистора 2.

Если у вас возникли проблемы с цветовыми маркировками резисторов, то данный инструмент создан специально для вас. Наш калькулятор цветовых маркировок резисторов поддерживает самые популярные маркировки с четырьмя, пятью и шестью цветовыми полосками.

Маркировка SMD-резисторов

Продолжаем изучать основы электроники и сегодня наш разговор будем посвящен одному компоненту, без которого невозможно представить ни одну электрическую цепь, а именно резистору. Если у вас возникли проблемы с цветовыми маркировками резисторов, то данный инструмент создан специально для вас. Наш калькулятор цветовых маркировок резисторов поддерживает самые популярные маркировки с четырьмя, пятью и шестью цветовыми полосками. Для работы с данным инструментом необходимо выбрать в выпадающих списках цвета полосок резистора. После чего вы увидите в полях ниже, его сопротивление, погрешность и температурный коэффициент ТКС. Как вы уже догадались, чем больше полос у резистора, тем точнее можно определить его номинал и параметры.

Расчет резистора для светодиода, калькулятор

Спасибо создателям за удобный ,быстрый и точный ,Онлайн-калькулятор для расчёта сопротивления резистора,а самое главное доступный для всех , для меня это очень удобно и экономия времени! Еще рас спасибо всем. Если на резисторе написан ноль, то сопротивление его составляет 0 Ом. Это по сути технологические перемычки. Дайте схему или хотя бы опишите что за схему вам надо запитать. Для подсветки светодиода нужен резистор одного номинала, для других схем — другого. Один без маркировки, а у второго написано что-то странное буквами с двумя точками. Не подскажете, что это за детали?

Онлайн-калькулятор для расчёта сопротивления резистора по цифровой кодовой маркировки в значение сопротивления резистора.

Как узнать мощность резистора по полоскам

Сопротивление резистора онлайн

В статье рассматриваются общие вопросы, связанные с проектированием систем электропитания авиационного электронного оборудования. Альтернативой стандартным серийно выпускаемым графическим ЖК-модулям является использование более дешевых и надежных заказных сегментных ЖКИ. Обзор вариантов использования мощных светодиодов, включая различные схемы управления их световым потоком. Обзор датчиков для измерения параметров движения.

Калькулятор цветовой маркировки резисторов

ВИДЕО ПО ТЕМЕ: Резисторы постоянного сопротивления

Расчет номинала резистора по цветовому коду: укажите количество цветных полос и выберите цвет каждой из них меню выбора цвета находится под каждой полоской. Полоски маркировки на изображении резистора будут окрашены соответствующим образом. Таким образом можно узнать, возможно ли чтение цветового кода в обратном направлении справа — налево. Эта функция калькулятора нужна в том случае, когда сложно понять, какая полоска в цветовой маркировке резистора является первой.

Часто при изготовлении разнообразных устройств возникает необходимость использовать светодиоды и светодиодные индикаторы.

Первым делом давайте разберемся с советскими резисторами. Хоть ты что делай, а от советской электроники не убежишь. Первым взглядом мы должны оценить, какую максимальную мощность может рассеивать резистор. Сверху вниз, внизу на фото, резисторы по мощностям: 2 Ватта, 1 Ватт, 0. МЛТ — это разновидность самых распространенных советских резисторов, от сокращенных названий М еталлопленочный, Л акированный, Т еплоустойчивый. У других же резисторов мощность можно прикинуть по габаритам. Чем больше резистор по габаритам, тем больше мощности он может рассеять в окружающее пространство.

Калькулятор маркировки резисторов — это удобный онлайн-инструмент, который поможет определить резисторное сопротивление по цветной маркировке и установить последовательность цветов по номинальному параметру. Программа представляет собой приложение, основывающееся на данных из общепринятой таблицы цветных маркировок резисторов. Поскольку эти элементы отличаются по пределу сопротивления, мощности и погрешности, они помечаются разными цветовыми комбинациями, и определить тип резистора можно, правильно расшифровав данные. Располагаем резистор таким образом,чтобы кольца были сдвинуты к левому краю или широкая полоса была бы слева, и выбираем соответствующие цвета в форме.

Калькулятор светодиодов. Правильный расчет резистора для светодиода, подбор резистора по цветовой маркировке + онлайн калькулятор

ГлавнаяСветодиодКалькулятор светодиодов

Онлайн калькулятор расчета сопротивления для светодиодов

Онлайн калькулятор

В схемах со светодиодами обязательно используются резисторы для ограничения. Они защищают от перегорания и преждевременного выхода из строя светодиодных элементов. Основная проблема заключается в точном подборе необходимых параметров, поэтому у специалистов широкой популярностью пользуется калькулятор расчета сопротивления для светодиодов. Для получения максимально точных результатов потребуются данные о напряжении источника питания, о прямом напряжении самого светодиода и его расчетном токе, а также схема подключения и количество элементов.

Как рассчитать сопротивление токоограничивающих резисторов

В самом простом случае, когда отсутствуют необходимые исходные данные, величину прямого напряжения светодиодов можно с высокой точностью установить по цвету свечения. Типовые данные об этом физическом явлении сведены в таблицу.

Многие светодиоды имеют расчетный ток 20 мА. Существуют и другие виды элементов, у которых этот параметр может достигать значения 150 мА и выше. Поэтому для того чтобы точно определить номинальный ток, понадобятся данные о технических характеристиках светодиода. Если же нужная информация полностью отсутствует, номинальный ток элемента условно принимается за 10 мА, а прямое напряжение – 1,5-2 вольта.

Количество токоограничивающих резисторов напрямую зависит от схемы подключения полупроводниковых элементов. Например, если используется последовательное соединение, можно вполне обойтись одним резистором, поскольку сила тока во всех точках будет одинаковой.

В случае параллельного соединения одного гасящего резистора будет уже недостаточно. Это связано с тем, что характеристики светодиодов не могут быть абсолютно одинаковыми. Все они обладают собственными сопротивлениями и такими же разными потребляемыми токами. То есть, элемент с минимальным сопротивлением потребляет большее количество тока и может преждевременно выйти из строя.

Следовательно, если выйдет из строя хотя-бы один светодиод из подключенных параллельно, это приведет к возникновению повышенного напряжения, на которое остальные элементы не рассчитаны. В результате, они тоже перестанут работать. Поэтому при параллельном соединении для каждого светодиода предусматривается собственный резистор.

Все эти особенности учтены в онлайн-калькуляторе. В основе расчетов лежит формула определения сопротивления: R = Uгасящее/Iсветодиода. В свою очередь Uгасящее = Uпитания – Uсветодиода.

electric-220.ru

Расчет резистора для светодиода. Онлайн калькулятор

Светодиод (светоизлучающий диод) — излучает свет в тот момент, когда через него протекает электрический ток. Простейшая схема для питания светодиодов состоит из источника питания, светодиода и резистора, подключенного последовательно с ним.

Такой резистор часто называют балластным или токоограничивающим резистором. Возникает вопрос: «А зачем светодиоду резистор?». Токоограничивающий резистор необходим для ограничения тока, протекающего через светодиод, с целью защиты его от сгорания.  Если напряжение источника питания равно падению напряжения на светодиоде, то в таком резисторе нет необходимости.

Расчет резистора для светодиода

Сопротивление балластного резистора легко рассчитать, используя закон Ома и правила Кирхгофа. Чтобы рассчитать необходимое сопротивление резистора, нам необходимо из напряжения источника питания вычесть номинальное напряжение светодиода, а затем эту разницу разделить на рабочий ток светодиода:

где:

• V — напряжение источника питания
• VLED — напряжение падения на светодиоде
• I – рабочий ток светодиода

 Ниже представлена таблица зависимости рабочего напряжения светодиода от его цвета:

Хотя эта простая схема широко используется в бытовой электронике, но все же она не очень эффективна, так как избыток энергии источника питания рассеивается на балластном резисторе в виде тепла. Поэтому, зачастую используются более сложные схемы (драйверы для светодиодов) которые обладают большей эффективностью.

Давайте, на примере выполним расчет сопротивления резистора для светодиода.

Мы имеем:

• источник питания: 12 вольт
• напряжение светодиода: 2 вольта
• рабочий ток светодиода: 30 мА

Рассчитаем токоограничивающий резистор, используя формулу:

Получается, что наш резистор должен иметь сопротивление 333 Ом. Если точное значение из номинального ряда резисторов подобрать не получается, то необходимо взять ближайшее большее сопротивление. В нашем случае это будет 360 Ом (ряд E24).

Последовательное соединение светодиодов

Часто несколько светодиодов подключают последовательно к одному источнику напряжения. При последовательном соединении одинаковых светодиодов их общий ток потребления равняется рабочему току одного светодиода, а общее напряжение равно сумме напряжений падения всех светодиодов в цепи.

Поэтому, в данном случае, нам достаточно использовать один резистор для всей последовательной цепочки светодиодов.

Пример расчета сопротивления резистора при последовательном подключении.

В этом примере два светодиода соединены последовательно. Один красный светодиод с напряжением 2В и один ультрафиолетовый светодиод с напряжением 4,5В. Допустим, оба имеют номинальную силу тока 30 мА.

Из правила Кирхгофа следует, что сумма падений напряжения во всей цепи равна напряжению источника питания. Поэтому на резисторе напряжение должно быть равно напряжению источника питания минус сумма падения напряжений на светодиодах.

Используя закон Ома, вычисляем значение сопротивления ограничительного резистора:

Резистор должен иметь значение не менее 183,3 Ом.

Обратите внимание, что после вычитания падения напряжений у нас осталось еще 5,5 вольт. Это дает возможность подключить еще один светодиод (конечно же, предварительно пересчитав сопротивление резистора)

Параллельное соединение светодиодов

Так же можно подключить светодиоды и параллельно, но это создает больше проблем, чем при последовательном соединении.

Ограничивать ток параллельно соединенных светодиодов одним общим резистором не совсем хорошая идея, поскольку в этом случае все светодиоды должны иметь строго одинаковое рабочее напряжение. Если какой-либо светодиод будет иметь меньшее напряжение, то через него потечет больший ток, что в свою очередь может повредить его.

И даже если все светодиоды будут иметь одинаковую спецификацию, они могут иметь разную вольт-амперную характеристику из-за различий в процессе производства. Это так же приведет к тому, что через каждый светодиод будет течь разный ток. Чтобы свести к минимуму разницу в токе, светодиоды, подключенные в параллель, обычно имеют балластный резистор для каждого звена.

Онлайн калькулятор расчета резистора для светодиода

Этот онлайн калькулятор  поможет вам найти нужный номинал резистора  для светодиода, подключенного по следующей схеме:

примечание: разделителем  десятых является точка, а не запятая

Формула расчета сопротивления резистора онлайн калькулятора

Сопротивление резистора  = (U – UF)/ IF

• U – источник питания;
• UF – прямое напряжение светодиода;
• IF – ток светодиода (в миллиамперах).

Примечание:   Слишком сложно найти резистор с сопротивлением, которое получилось при расчете. Как правило, резисторы выпускаются  в стандартных значениях (номинальный ряд). Если вы не можете найти необходимый резистор, то  выберите ближайшее  бо́льшее значение сопротивления, которое вы рассчитали.

Например, если у вас получилось сопротивление 313,4 Ом, то   возьмите ближайшее стандартное значение, которое составляет 330 Ом. Если ближайшее значение является недостаточно близким, то вы можете получить необходимое сопротивление путем последовательного или параллельного соединения нескольких резисторов.

www.joyta.ru

Калькулятор светодиодов

Я уже прочитал статью, сразу перейти к калькулятору.

Для устойчивой работы светодиоду необходим источник постоянного напряжения и стабилизированный ток, который не будет превышать величины, допустимые спецификой конкретного светодиода. Если необходимо подключить светодиоды индикаторные, рабочий ток которых не превышает 50-100мА, можно ограничить ток посредством резисторов. Если речь идет о питании мощных светодиодов с рабочими токами от сотен миллиампер до единиц ампер, то не обойтись без специальных устройств – драйверов (подробнее об этих устройствах читайте в статье «Драйвера для светодиодов», готовые модели драйверов можно увидеть здесь.). Далее рассмотрим варианты, когда требуемый ток небольшой и обойтись резисторами все же можно.

Резисторы являются пассивными элементами – ток они просто ограничивают, но никак не стабилизируют. Сила тока будет меняться с изменением напряжения в соответствии с законом Ома. Ограничивается ток резистором банальным преобразованием «лишнего» электричества в тепло по формуле

P = I2R, где P — выделяемое тепло в ваттах, I — сила тока в цепи в амперах, R — сопротивление в омах.

Устройство при этом, естественно, греется. Способность резистора рассеивать тепло не безгранична и, при превышении допустимого тока, он сгорит. Допустимая рассеиваемая мощность определяется корпусом резистора. Это нужно учитывать при планировании подключения светодиодов и выбирать элементы с, как минимум, двойным запасом прочности.

Схема подключения одного светодиода

Если необходимо подключить один светодиод, то сопротивление резистора можно рассчитать, в соответствии с законом Ома, по простой формуле:

R = (U — UL) / I, где R — требуемое сопротивление в омах, U — напряжение источника питания, UL — падение напряжения на светодиоде в вольтах, I — нужный ток светодиода в амперах.

Очень часто нужно подключить не один, а несколько светодиодов. В этом случае возможно их последовательное или параллельное подключение.

Схема последовательного подключения светодиодов

Падение напряжения на последовательно соединенных светодиодах суммируется, через каждый из них протекает одинаковый ток. Напряжение источника питание должно быть больше, чем суммарное падение напряжения.

Рассчитывается сопротивление резистора по такому же принципу, как и в случае одного светодиода, только учитывается падение напряжения не на одном светляке, а суммарно для всей цепочки.

Последовательное подключение удобно тем, что требует минимум дополнительных деталей, кроме того, от источника питания не требуется большой ток. Но при большом количестве светодиодов может потребоваться существенное напряжение. Кроме того, если один из последовательной цепочки сгорит, то цепь оборвется и светить перестанут все светодиоды. Также при таком варианте подключения важно использовать совершенно одинаковые светодиоды, иначе их разные параметры будут служить источником дисбаланса. В итоге они могут либо светить неравномерно, либо значительно быстрее выходить из строя.

Схема параллельного подключения светодиодов

Параллельное подключение равносильно одновременному подключению отдельных светодиодов, которым совсем «не обязательно знать» о наличии других светодиодов. При этом напряжение источника питания должно превышать падение напряжения на одном светодиоде. Сила тока каждого светодиода может регулироваться индивидуально, выбором сопротивления подсоединенного к нему резистора. Важно, чтобы источник питания «знал», сколько светодиодов к нему подключено, поскольку общая сила тока, которую потребуется от него предоставить, равна сумме токов, протекающих через все светодиоды. Если один из светодиодов выйдет из строя, со свечением остальных ничего не произойдет, поскольку работают они индивидуально. Учтите, что это не относится к параллельным светодиодам, которые питаются от токоограничивающего драйвера! Драйвер стабилизирует ток, выход из строя одной из веток приведет к общему снижению тока. Это снижение драйвер немедленно компенсирует, что приведет к повышению тока на оставшихся ветках. А они могут это и не пережить. По аналогичной причине следует избегать подключения нескольких параллельных светодиодов через один токоограничивающий резистор.

Схема правильного и неправильного параллельного подключения светодиодов

Сопротивление каждого резистора при параллельном подключении светодиодов рассчитывается, повторюсь, так же, как и при подключении одного светодиода.

Параллельное подключение светодиодов не требует высокого напряжения питания, но при его использовании необходимо обеспечить достаточную силу тока. Требуется большее количество деталей, но можно одновременно подключить светодиоды с разными параметрами. Также большее количество токоограничивающих резисторов, которые будут выделять тепло, даст более низкий общий КПД схемы по сравнению с последовательным подключением.

Быстро рассчитать сопротивление резистора при подключении одного или нескольких одинаковых светодиодов поможет предложенная ниже форма онлайн-калькулятора светодиодов.

Расчет резистора для светодиода

Тип подключения:

Выбрано: Один светодиод

Общая потребляемая мощность:

Общий ток источника питания:

На резисторах рассеивается:

На светодиодах рассеивается:

КПД схемы:

Требуемая мощность резисторов — очень большая!!

Выбирайте резисторы с номиналом не меньше рассчитанного!

www.flashled.com.ua

Расчет сопротивления резистора для светодиода

Светоизлучающие диоды, характеризуются рядом эксплуатационных параметров:

• Номинальный (рабочий) ток – Iн;
• падение напряжения при номинальном токе – Uн;
• максимальная рассеиваемая мощность – Pmax;
• максимально допустимое обратное напряжение – Uобр.

Самым важным из перечисленных параметров является рабочий ток.

При протекании через светодиод номинального рабочего тока – номинальный световой поток, рабочее напряжение и номинальная рассеиваемая мощность устанавливаются автоматически. Для того чтобы задать рабочий режим LED, достаточно задать номинальный ток светодиода.

В теории светодиоды нужно подключать к источникам постоянного тока. Однако, на практике, LED подключают к источникам постоянного напряжения: батарейки, трансформаторы с выпрямителями или электронные преобразователи напряжения (драйверы).

Для задания рабочего режима светодиода, применяют простейшее решение – последовательно с LED включают токоограничивающий резистор. Их еще называют гасящими или балластными сопротивлениями.

Рассмотрим, как выполняется расчет сопротивления резистора для светодиода.

Расчет резистора светодиода (по формулам)

При расчете вычисляют две величины:

• Сопротивление (номинал) резистора;
• рассеиваемую им мощность P.

Источники напряжения, питающие LED, имеют разное выходное напряжение. Для того чтобы выполнить подбор резистора для светодиода нужно знать напряжение источника (Uист), рабочее падение напряжения на диоде и его номинальный ток. Формула для расчета выглядит следующим образом:

R = (Uист — Uн) / Iн

При вычитании из напряжения источника номинальное падение напряжения на светодиоде – мы получаем падение напряжения на резисторе. Разделив получившееся значение на ток мы, по закону Ома, получаем номинал токоограничивающего резистора. Подставляем напряжение, выраженное в вольтах, ток – в амперах и получаем номинал, выраженный в омах.

Электрическую мощность, рассеиваемую на гасящем сопротивлении, вычисляют по следующей формуле:

P = (Iн)2 ⋅ R

Исходя из полученного значения, выбирается мощность балластного резистора. Для надежной работы устройства она должна быть выше расчетного значения. Разберем пример расчета.

Пример расчета резистора для светодиода 12 В

Рассчитаем сопротивление для LED, питающегося от источника постоянного напряжения 12В.

Допустим в нашем распоряжении имеется популярный сверхяркий SMD 2835 (2.8мм x 3.5мм) с рабочим током 150мА и падением напряжения 3,2В. SMD 2835 имеет электрическую мощность 0,5 ватта. Подставим исходные значения в формулу.

R = (12 — 3,2) / 0,15 ≈ 60

Получаем, что подойдет гасящий резистор сопротивлением 60 Ом. Ближайшее значение из стандартного ряда Е24 – 62 ома. Таким образом, для выбранного нами светодиода можно применить балласт сопротивлением 62Ом.

Теперь вычислим рассеиваемую мощность на сопротивлении.

P = (0,15)2 ⋅ 62 ≈ 1,4

На выбранном нами сопротивлении будет рассеиваться почти полтора ватта электрической мощности. Значит, для наших целей можно применить резистор с максимально допустимой рассеиваемой мощностью 2Вт.

Осталось купить резистор с подходящим номиналом. Если же у вас есть старые платы, с которх можно выпаять детали, то по цветовой маркировке можно выполнить подбор резистора. Воспользуйтесь формой ниже.

На заметку! В приведенном выше примере на токоограничительном сопротивлении рассеивается почти в три раза больше энергии, чем на светодиоде. Это означает, что с учетом световой отдачи LED, КПД нашей конструкции меньше 25%.

Чтобы снизить потери энергии лучше применить источник с более низким напряжением. Например, для питания можно применить преобразователь постоянного напряжения AC/AC 12/5 вольт. Даже с учетом КПД преобразователя потери будут значительно меньше.

Параллельное соединение

Довольно часто требуется подключить несколько диодов к одному источнику. Теоретически, для питания нескольких параллельно соединенных LED, можно применить один токоограничивающий резистор. При этом формулы будут иметь следующий вид:

R = (Uист — Uн) / (n ⋅ Iн)

P = (n ⋅ Iн)2 ⋅ R

Где n – количество параллельно включенных ЛЕДов.

Почему нельзя использовать один резистор для нескольких параллельных диодов

Даже в «китайских» изделиях производители для каждого светодиода устанавливают отдельный токоограничивающий резистор. Дело в том, что в случае общего балласта для нескольких LED многократно возрастает вероятность выхода из строя светоизлучающих диодов.

В случае обрыва одного из полупроводников, его ток перераспределится через оставшиеся LED. Рассеиваемая на них мощность увеличится и они начнут интенсивно нагреваться. Вследствие перегрева следующий диод выйдет из строя и дальше процесс примет лавинообразный характер.

Совет. Если по какой-то причине нужно обойтись одним гасящим сопротивлением, увеличьте его номинал на 20-25%. Это обеспечит большую надежность конструкции.

Пример правильного подключения резистора

Можно ли обойтись без резисторов?

Действительно, в некоторых случаях можно не использовать токоограничивающий резистор. Рассмотренный нами светодиод можно напрямую запитать от двух батареек 1,5В. Так как его рабочее напряжение составляет 3,2В, то протекающий через него ток будет меньше номинального и балласт ему не потребуется. Конечно, при таком питании светодиод не будет выдавать полный световой поток.

Иногда в цепях переменного тока в качестве токоограничивающих элементов вместо резисторов применяют конденсаторы (подробнее про расчет конденсатора). В качестве примера можно привести выключатели с подсветкой, в которых конденсаторы являются «безваттными» сопротивлениями.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru

Расчет схемы для подключения светодиодов. Калькулятор расчета сопротивления для светодиодов

Вот так светодиод выглядит в жизни: А так обозначается на схеме:

Для чего служит светодиод? Светодиоды излучают свет, когда через них проходит электрический ток.

Были изобретены в 70-е года прошлого века для смены электрических лампочек, которые часто перегорали и потребляли много энергии.

Подключение и пайка Светодиоды должны быть подключены правильным образом, учитывая их полярность + для анода и к для катода Катод имеет короткий вывод, более короткую ножку. Если вы видите внутри светодиода его внутренности — катод имеет электрод большего размера (но это не официальные метод).

Светодиоды могут быть испорчены в результате воздействия тепла при пайке, но риск невелик, если вы паяете быстро. Никаких специальных мер предосторожности применять не надо для пайки большинства светодиодов, однако бывает полезно ухватиться за ножку светодиода пинцетом – для теплоотвода.

Проверка светодиодов Никогда не подключайте светодиодов непосредственно батарее или источнику питания! Светодиод перегорит практически моментально, поскольку слишком большой ток сожжет его. Светодиоды должны иметь ограничительный резистор.Для быстрого тестирования 1кОм резистор подходит большинству светодиодов если напряжение 12V или менее. Не забывайте подключать светодиоды правильно, соблюдая полярность!

Цвета светодиодов Светодиоды бывают почти всех цветов: красный, оранжевый, желтый, желтый, зеленый, синий и белый. Синего и белого светодиода немного дороже, чем другие цвета. Цвет светодиодов определяется типом полупроводникового материала, из которого он сделан, а не цветом пластика его корпуса. Светодиоды любых цветов бывают в бесцветном корпусе, в таком случае цвет можно узнать только включив его…

Многоцветные светодиоды Устроен многоцветный светодиод просто, как правило это красный и зеленый объединенные в один корпус с тремя ножками. Путём изменения яркости или количества импульсов на каждом из кристаллов можно добиваться разных цветов свечения.

Расчет светодиодного резистора Светодиод должен иметь резистор последовательно соединенный в его цепи, для ограничения тока, проходящего через светодиод, иначе он сгорит практически мгновенно… Резистор R определяется по формуле: R = (V S — V L ) / I

V S = напряжение питания V L = прямое напряжение, расчётное для каждого типа диодов (как правилоот 2 до 4волт) I = ток светодиода (например 20мA), это должно быть меньше максимально допустимого для Вашего диодаЕсли размер сопротивления не получается подобрать точно, тогда возьмите резистор большего номинала. На самом деле вы вряд-ли заметите разницу… совсем яркость свечения уменьшится совсем незначительно.Например: Если напряжение питания V S = 9 В, и есть красный светодиод (V = 2V), требующие I = 20мA = 0.020A, R = (- 9 В) / 0.02A = 350 Ом. При этом можно выбрать 390 Ом (ближайшее стандартное значение, которые больше).

Вычисление светодиодного резистора с использованием Закон Ома Закон Ома гласит, что сопротивление резистора R = V / I, где: V = напряжение через резистор (V = S — V L в данном случае) I = ток через резистор Итак R = (V S — V L ) / I

Последовательное подключение светодиодов. Если вы хотите подключить несколько светодиодов сразу – это можно сделать последовательно. Это сокращает потребление энергии и позволяет подключать большое количество диодов одновременно, например в качестве какой-то гирлянды. Все светодиоды, которые соединены последовательно, долдны быть одного типа. Блок питания должен иметь достаточную мощность и обеспечить соответствующее напряжение.

Пример расчета: Красный, желтый и зеленый диоды — при последовательном соединении необходимо напряжение питания — не менее 8V, так 9-вольтовая батарея будет практически идеальным источником. V L = 2V + 2V + 2V = 6V (три диода, их напряжения суммируются). Если напряжение питания V S 9 В и ток диода = 0.015A, Резистором R = (V S — V L ) / I = (9 — 6) /0,015 = 200 ОмБерём резистор 220 Ом (ближайшего стандартного значения, которое больше).

Избегайте подключения светодиодов в параллели! Подключение несколько светодиодов в параллели с помощью одного резистора не очень хорошая идея…

Как правило, светодиоды имеют разброс параметров, требуют несколько различные напряжения каждый.., что делает такое подключение практически нерабочим. Один из диодов будет светиться ярче и брать на себя тока больше, пока не выйдет из строя. Такое подключение многократно ускоряет естественную деградацию кристалла светодиода. Если светодиоды соединяются параллельно, каждый из них должен иметь свой собственный ограничительный резистор.

Мигающие светодиоды Мигающие светодиоды выглядят как обычные светодиоды, они могут мигать самостоятельно потому, что содержат встроенную интегральную схему. Светодиод мигает на низких частотах, как правило 2-3 вспышки в секунду. Такие безделушки делают для автомобильных сигнализаций, разнообразных индикаторов или детских игрушек.

Цифробуквенные светоди

levevg.ru

Расчет резистора для светодиода и различные подключения LEDs

Подключать светодиоды — дело не из сложных. Для правильного подключения достаточно знать школьный курс физики и соблюсти ряд правил.

Сегодня рассмотрим как правильно рассчитать резистор для светодиода и подключить его, чтобы он горел долго и на радость потребителю.

Главный параметр у любого светодиода — ток, а не напряжение, как считают многие. Светодиод необходимо питать стабилизированным током, величина которого всегда указана производителем на упаковке или в datasheet.

Ток на светодиодах ограничивается резистором — это самый дешевый вариант. Но есть и более «продвинутый» — использовать светодиодный драйвер. По факту, использование резисторов — пережиток прошлого, ведь на сегодняшний день драйверов на любой вкус и цвет полным-полно и по самой привлекательной цене. К примеру, самые дешевые можно приобрести тут. Драйверы обеспечивают стабильный ток на светодиодах независимо от изменения напряжения на его входе.

Правильное подключение светодиода к драйверу следует так: сперва необходимо подключить светодиод к драйверу, только после этого включаем драйвер.

Существует несколько типов подключения светодиодов:

к оглавлению ↑

Расчет резистора для светодиода

Вспомним закон Ома:

U=I*R

R=U/I где,

R — сопротивление — измеряется в Омах

U — напряжение-  измеряется в вольтах (В)

I — ток- измеряется в амперах (А)

Пример расчета резистора для светодиода:

Допустим, источник питания выдает 12 В: Vs=12 В

Светодиод — 2 В и 20 мА

Чтобы рассчитать резистор нам необходимо преобразовать миллиамперы в амперы:

20 мА=0,02 А.

R=10/0.02=500 Ом

На сопротивление рассеивается 10 В (12-2)

Посчитаем мощность сопротивления:

P=U*I

P=10*0.02 A=0.2 Вт

Необходимый резистор — R=500 Ом и Р=0,2 Вт

к оглавлению ↑

Расчет резистора для светодиода при последовательном соединение светодиодов

Минус светодиода подключается с плюсом последующего. Так соединить можно до бесконечности. При таком соединении падение напряжения на светодиоде умножается на количество диодов в цепи. Т.е. если у нас 5 светодиодов с номинальным током 700 мА и падением напряжения 3,4 Вольта, то и драйвер нам необходим на 700 мА 3,4*5=17В

Это мы рассмотрели какие можно подбирать драйверы, а теперь вернемся непосредственно к тому, как произвести расчет резистора для светодиода при таких соединениях.

Выше мы рассмотрели расчет резистора для светодиода (одного). Пр последовательном соединении расчет аналогичный, но необходимо учитывать, что падение напряжения на резисторе меньше. Если «на пальцах», то от источника питания Мы отнимается суммарное падение напряжения на светодиодах Vl=3*2=6В. При условии, что у нас источник выдает 12В, то 12-6=6В.

R=6/0.02=300 Ом.

Р=6*0,02=0,12Вт

Т.е. нам нужен резистор на 300 Ом и 0,125 Вт.

Характеристики светодиода и источника питания аналогичные предыдущему примеру.

к оглавлению ↑

Расчет резистора для светодиода при параллельном соединении

При таком соединении плюс светодиода соединяется с плюсом другого, минус с минусом. При таком соединении ток суммируется, а падение остается неизменным. Т.е. если мы имеем 3 светодиода 700 мА и падением 3,4 В, то 0,7*3=2,1А, то нам потребуется драйвер с параметрами 4-7 В и не менее 2,1А.

Расчет резистора для светодиода в этом случае аналогичен первому случаю.

к оглавлению ↑

Расчет резистора для светодиода при последовательно-параллельное соединении

Интересное соединение. При таком расположении диодов несколько последовательных цепочек соединяются параллельно. Необходимо знать, что количество светодиодов в цепочках должно быть равным. Драйвер подбирается с учетом падения напряжения на одной цепочке и произведению тока на количество цепочек. Т.е. 3 последовательные цепи с параметрами 12В и 350 мА подключаются параллельно, напряжение остается 12В, а ток 350*3=1,05А. Для долгой работы чипов нам нужен светодиодный драйвер с 12-15В и током 1050мА.

Расчет резистора для светодиода в этом случае будет таким:

Резистор аналогичен при последовательном соединении, однако, стоит учитывать, что потребление от источника питания увеличится в три раза (0,2+0,2+0,2=0,06А).

При подключении светодиодов через резистор нужен стабилизированный источник питания, т.к. при изменении напряжения будет изменяться и ток, идущий через диод.

Существует еще один способ соединения светодиодов — параллельно-последовательное с перекрестным соединением. но это достаточно сложная тема в расчетах, поэтому не буду ее тут раскрывать. Если потребуется, конечно, опишу, но думаю это нужно только узкому кругу специалистов.

В сети можно найти много онлайн-калькуляторов, которые Вам рассчитают сразу резисторы. Но слепо верить им не стоит, а лучше перепроверить, следуя поговорке: «Хочешь сделать это хорошо, сделай это сам».

к оглавлению ↑

Видео на тему правильного расчета резисторов для LEDs

leds-test.ru

Светодиодный калькулятор онлайн. Расчет и подбор сопротивления для светодиода

Результатом расчета будут точное значение номинала резистора и близкое к нему типовое значение заводского номинала резистора. Светодиоды по праву заслужили признание автолюбителей, ведь они дают мощный световой поток при мизерном потреблении (в сравнении с обычными автомобильными лампами накала), а так же предоставляют широкий выбор цвета свечения и габаритов. Часто, любители в процессе переделки сгоревших ламп накаливания в светодиодные, сталкиваются с вопросом: как подключить светодиод к бортовой сети автомобиля (у легкового 12 Вольт, у грузового 24 Вольта) или мотоцикла (6-12 Вольт)? Ведь подключив напрямую вы сразу его спалите . В этой статье я расскажу как правильно подключать один или несколько светодиодов к источнику питания . Вы узнаете для чего светодиоду нужен резистор и сможете рассчитать его значение при помощи нашего онлайн калькулятора.

Как правильно подключить светодиод к бортовой сети.

Для правильной работы светодиода необходимо ограничить ток протекающий через него. Для этого, к бортовой сети светодиод подключается последовательно с токоограничивающим резистором. Необходимость в ограничении тока обосновывается зависимостью срока службы светодиода от проходящего тока, чем он выше тем меньше срок службы. Но следует отметить, что зависимость эта нелинейная и при превышении определенного рекомендованного порога (смотрите Datasheet на вашу модель) диод выходит из строя.

На рисунке приведены несколько вариантов включения светодиодов с резисторами а так же указаны какие из включений являются оптимальными, какие правильными но менее оптимальными в плане энергопотребления, а какое неправильное и приведет к значительному сокращению срока службы светодиодов. С вариантом схемы включения определились, теперь предстоит выяснить какой резистор нужен для светодиода.

Онлайн калькулятор: “Расчет резистора для светодиода”.

Формула для расчета резистора выглядит следующим образом: R= (Uпит – (Uпр.св* N))/I Где: Uпит- напряжение источника питания Uпр.св- прямое напряжение на светодиоде, N-количество светодиодов, I- ток проходящий через светодиод. Естественно возникает вопрос где взять эти данные? Для тех кто решил махнуть рукой т.к. не знает ничего о названии и происхождении добытых диодов,- скажу не спешите, чуть ниже будет дано универсальное решение вашего вопроса.

Давайте рассмотрим в качестве примера Datasheet на 3 миллиметровый светодиод фирмы kingbright На рисунке ниже скриншот с указанием характеристик светодиода при силе тока проходящего через него 2 мА при температуре 25С. Из всех представленных характеристик нас интересует лишь Forward Voltage – прямое напряжение на светодиоде.

• мощности
• импульсного тока
• прямого постоянного тока (DC Forward Current) именно это значение нас и интересует, в данном случае нельзя допускать прохождение тока выше 25 миллиампер (при температуре 25 градусов по Цельсию).

Последний рисунок иллюстрирует зависимость характеристик от условий использования:

• зависимость прямого напряжения от проходящего тока
• зависимость интенсивности светового потока от проходящего тока
• зависимость проходящего тока от температуры
• зависимость интенсивности светового потока от от температуры

Исходя из полученных в Datasheet данных можно сделать вывод, что оптимальным является значение проходящего тока от 2 до 10 миллиампер, при этом типовое значение прямого напряжение на выводах светодиода составляет от 1,9 до 2 Вольт.

Пример расчета №1 Если ввести в онлайн калькулятор напряжение бортовой сети 12 (В), значение тока 2 (мА), значение прямого напряжения 1,9 (В) количество светодиодов 1 получим расчетное значение резистора = 5050 Ом Ближайший производственный номинал резистора 5100 Ом или 5,1 кОм маркировка отечественных резисторов 5к1 маркировка smd резистора 512

Пример расчета №2 Если ввести в калькулятор напряжение бортовой сети грузовика 24 (В), значение тока 10 (мА) светим по полной:), значение прямого напряжения 2 (В) количество светодиодов 3 (маленькая гирлянда получилась) расчетное значение резистора = 1800 Ом Ближайший производственный номинал резистора 1800 Ом или 1,8 кОм маркировка отечественных резисторов 1к8 маркировка smd резистора 182

Рекомендации по подключению светодиодов с неизвестными характеристиками:

Примите в качестве значения тока 5-10 (мА), значение прямого напряжения на светодиоде 1,5-2 (В), введите в калькулятор напряжение вашей бортсети и произведите расчет. С вероятностью в 99% ваш светодиод в таком режиме прослужит не один год. Проконтролировать точность расчета можно измерив проходящий через диод ток, для этого амперметр подключается последовательно с вашей цепочкой из резистора и светодиода. Если есть вопросы задавайте в комментариях.

Светодиоды в наши дни нашли применение практически во всех областях деятельности человека. Но, несмотря на это, для большинства обычных потребителей совершенно неясно, благодаря чему и какие законы действуют при работе светодиодов. Если такой человек захочет устроить освещение посредством таких устройств, то множества вопро

levevg.ru

---

• Примеры решения задач закон кирхгофа
• Ремонт аристона своими руками
• Расположение лампочек на натяжном потолке фото на кухне
• Панасоник микроволновая печь не включается
• Освещение во дворе частного дома фото
• Ультрафиолетовый бактерицидный рециркулятор
• Ноль и фаза в электрике что это такое
• Лампы blv официальный сайт
• Автоэлектрик онлайн обучение
• Искатель проводки в стене
• Изготовление солнечной батареи своими руками

Калькулятор сопротивления резисторов

МАРКИРОВКА В ВИДЕ 4 КОЛЕЦ     Сопротивл. , допуск:    первая полоса вторая полоса третья полоса четвертая полоса серебрянный золотой черный коричневый красный оранжевый желтый зеленый синий фиолетовый серый белый

МАРКИРОВКА В ВИДЕ 5 КОЛЕЦ     Сопротивл. , допуск:    первая полоса вторая полоса третья полоса четвертая полоса пятая полоса серебрянный золотой черный коричневый красный оранжевый желтый зеленый синий фиолетовый серый белый

7 лучших бесплатных онлайн-сайтов с калькулятором параллельного сопротивления

Вот список из лучших бесплатных онлайн-сайтов с калькулятором параллельного сопротивления . Параллельное сопротивление — эквивалентное общее сопротивление параллельной цепи. В параллельной схеме выводы резисторов соединены с теми же двумя узлами. Чтобы рассчитать общее сопротивление или эквивалентное сопротивление параллельной цепи, пользователи могут использовать эти веб-сайты калькулятора параллельного сопротивления.

Эти веб-сайты позволяют пользователям вручную указывать количество резисторов, которые пользователи хотят использовать в своих параллельных цепях. Помимо этого, они также дают пользователям возможность выбирать единицы сопротивления СИ (миллиом, ом, мегаом и килоом) и значение сопротивления отдельных резисторов. В соответствии с введенными значениями эти веб-сайты рассчитывают и показывают общее значение сопротивления данной параллельной цепи. Процесс расчета параллельного сопротивления на всех этих веб-сайтах довольно прост. Тем не менее, чтобы помочь начинающим пользователям, я включил необходимые шаги расчета в описание каждого веб-сайта.

Эти веб-сайты также поставляются с дополнительными онлайн-калькуляторами, такими как калькулятор подоходного налога , калькулятор преобразования крутящего момента, калькулятор сопротивления трассы, и другие. Просмотрите список, чтобы узнать больше об этих веб-сайтах.

Мой любимый калькулятор параллельного сопротивления Онлайн-сайт:

digikey.in — мой любимый веб-сайт, так как он может рассчитать полное сопротивление как параллельных цепей , так и серий . Кроме того, он предлагает простой процесс расчета.

Вы также можете ознакомиться со списками лучших бесплатных веб-сайтов с онлайн-калькулятором коэффициента, онлайн-калькулятором площади и онлайн-калькулятором хэша.

digikey.in

digikey.in — бесплатный онлайн-калькулятор сопротивления . В основном это веб-сайт электронных продуктов и спецификаций, который содержит несколько электронных продуктов и их калькулятор.

Чтобы выполнить расчет параллельного сопротивления, пользователям необходимо получить доступ и использовать его Parallel 9.Калькулятор резисторов серии 0004 и . Этот инструмент предлагает параллельную цепь, в которую пользователи могут добавить столько резисторов, сколько захотят. Помимо этого, пользователи также могут вводить значения каждого резистора в единицах ом, килоом, и мегаом . Теперь выполните следующие шаги, чтобы выполнить расчет параллельного сопротивления.

Как рассчитать параллельное сопротивление цепи с помощью digikey.in:

• Посетите этот веб-сайт и получите доступ к калькулятору параллельных и последовательных резисторов 9раздел 0010.
• После этого выберите параметр Parallel Resistor .
• Затем добавьте столько резисторов, сколько хотите, используя кнопку Add Resistors .
• Теперь укажите значение сопротивления каждого резистора.
• Как только вы закончите вводить значения сопротивления всех резисторов, этот калькулятор покажет вам результат Total Parallel Resistance .

Дополнительные возможности:

• Этот сайт также можно использовать для Резистор серии LED, делитель напряжения, реактивное сопротивление, и т.д., расчеты.

Заключительные мысли:

Это еще один хороший веб-сайт калькулятора параллельного сопротивления, с помощью которого пользователи могут быстро рассчитать общее параллельное сопротивление параллельной цепи.

Домашняя страница

allaboutcircuits.com

allaboutcircuits.com — бесплатный онлайн-калькулятор параллельного сопротивления. Этот веб-сайт предлагает специальный раздел калькулятора параллельного сопротивления, который позволяет пользователям вычислять параллельное сопротивление нескольких резисторов, организованных в параллельном формате. Теперь выполните следующие шаги, чтобы рассчитать параллельное сопротивление с помощью этого веб-сайта.

Как рассчитать параллельное сопротивление цепи с помощью allaboutcircuits.com:

• Запустите этот веб-сайт и перейдите на веб-сайт калькулятора параллельного сопротивления .
• После этого введите количество резисторов, присутствующих в вашей цепи.
• Теперь введите значение сопротивления каждого резистора в омах.
• Наконец, нажмите кнопку рассчитать , чтобы просмотреть окончательное эквивалентное сопротивление .

Дополнительные характеристики:

• Калькуляторы : Он содержит несколько онлайн-калькуляторов, таких как калькулятор импеданса витой пары , калькулятор преобразования крутящего момента, калькулятор сопротивления трассы, и многое другое.
• Инструменты : Он предлагает несколько дополнительных инструментов для решения проблем, связанных с разъемами , цифровыми ИС, оптоэлектроникой, и т. Д., Темами.

Заключительные мысли:

Это простой в использовании онлайн-калькулятор параллельного сопротивления, который любой может использовать для быстрого определения эквивалентного сопротивления параллельной цепи.

Домашняя страница

omnicalculator.com

omnicalculator.com — еще один бесплатный онлайн-калькулятор параллельного сопротивления. Помимо расчета параллельного сопротивления, его также можно использовать для определения количества отсутствующих резисторов в параллельной цепи. На его интерфейсе пользователи также получают схему параллельных цепей. Как и на других веб-сайтах, он также позволяет пользователям добавлять несколько резисторов в параллельную цепь перед началом процесса расчета. Хотя он не позволяет пользователям добавлять более 10 резисторы. Перед началом процесса расчета пользователи могут выбрать единицу сопротивления SI из четырех доступных, а именно миллиом, ом, килоом, и мегаом . Теперь выполните следующие шаги.

Как рассчитать параллельное сопротивление цепи с помощью omnicalculator.com:

• Перейдите на этот веб-сайт и откройте раздел Калькулятор параллельного резистора .
• После этого перейти в раздел 9 Режим 0004 и выберите опцию Расчет эквивалентного сопротивления .
• Теперь выберите единицу измерения сопротивления в системе СИ и введите значение каждого резистора.
• Наконец, просмотрите эквивалентное значение сопротивления в поле Results .

Дополнительные функции:

• На этом веб-сайте пользователи получают множество дополнительных онлайн-калькуляторов, таких как Калькулятор электрической мощности, Калькулятор электрического поля, Калькулятор коэффициента Холла, Калькулятор идеального трансформатора, и другие.

Заключительные мысли:

Это еще один хороший и простой в использовании онлайн-калькулятор параллельного сопротивления, который любой может использовать, чтобы быстро узнать общее сопротивление параллельной цепи, состоящей из резисторов.

Домашняя страница

calculatehut.com

calculatehut.com  – это бесплатный онлайн-сайт для расчетов, который предлагает более  150  различных калькуляторов. Один из его калькуляторов также способен вычислять параллельное сопротивление цепи, состоящей из нескольких резисторов. Наряду с общим параллельным сопротивлением он также рассчитывает и показывает общее количество последовательных сопротивлений. Теперь выполните следующие шаги.

Как рассчитать параллельное сопротивление цепи с помощью calculatehut.com:

• Перейдите на этот веб-сайт по ссылке ниже.
• Далее введите значения сопротивления резисторов.
• Наконец, нажмите кнопку Calculate , чтобы просмотреть эквивалентные значения параллельного и последовательного сопротивления.

Дополнительные функции:

•   Физические калькуляторы : В этом разделе представлены несколько физических калькуляторов, таких как калькулятор ускорения, калькулятор круговой скорости, калькулятор кинетической энергии, калькулятор крутящего момента, и более.
• Математика : Согласно его названию, он содержит математические калькуляторы для вычисления факториала, перекрестного произведения, наклона, дробей, и т. д.
• Калькулятор единиц : Это еще один удобный раздел, с помощью которого пользователи могут конвертировать значения одной единицы СИ в другие единицы СИ.

Заключительные мысли:

Это еще один хороший онлайн-калькулятор параллельного сопротивления, который предлагает все необходимые инструменты для определения эквивалентного сопротивления параллельной цепи.

Домашняя страница

CalculatorSchool

CalculatorSchool — еще один бесплатный онлайн-калькулятор параллельного сопротивления. Этот веб-сайт предлагает несколько электрических калькуляторов, один из которых является калькулятором параллельного сопротивления. Этот калькулятор позволяет пользователям рассчитать параллельное сопротивление цепи, состоящей из любого количества резисторов. Помимо этого, он также позволяет пользователям вручную указывать сопротивление каждого резистора, присутствующего в параллельной цепи. В зависимости от количества резисторов и значения их сопротивления он рассчитывает и показывает общее значение параллельного сопротивления. Теперь выполните следующие шаги.

Как рассчитать параллельное сопротивление с помощью веб-сайта CalculatorSchool:

• Перейдите на этот веб-сайт и выберите раздел Калькулятор параллельного сопротивления .
• После этого укажите необходимое количество резисторов в параллельной цепи.
• Далее вручную укажите значение сопротивления каждого резистора.
• Наконец, нажмите кнопку Calculate , чтобы просмотреть общее значение сопротивления.

Дополнительные характеристики:

• Этот веб-сайт предлагает несколько онлайн-инструментов для электрических калькуляторов, таких как калькулятор катушки с воздушным сердечником , калькулятор E и RC, калькулятор электрического допуска, и другие.
• Также предлагается хороший набор инструментов для расчета алгебры и чисел.

Заключительные мысли:

Это еще один хороший онлайн-калькулятор сопротивления, с помощью которого пользователи могут узнать общее сопротивление параллельной цепи, состоящей из нескольких резисторов.

Домашняя страница

translationscafe.com

translationscafe.com — следующий бесплатный онлайн-калькулятор параллельного сопротивления. Используя этот веб-сайт, пользователи могут легко рассчитать общее сопротивление параллельной цепи, состоящей из нескольких резисторов. Это также позволяет пользователям вручную указывать количество резисторов вместе с их значениями. Мне также нравится его способность поддерживать несколько сопротивлений единиц СИ , называемых Ом, миллиом, мегаом, и 9.0003 кОм . Теперь выполните следующие шаги.

Как рассчитать параллельное сопротивление цепи с помощью translationscafe.

com:

• Перейдите на этот веб-сайт и выберите Калькулятор параллельного сопротивления .
• После этого укажите количество резисторов и значения их сопротивлений.
• Затем выберите единицу сопротивления СИ .
• Наконец, нажмите кнопку Calculate , чтобы начать расчет.

Дополнительные функции:

• Калькуляторы : В этом разделе пользователи могут найти несколько дополнительных калькуляторов, таких как рычажные калькуляторы , калькуляторы механических преимуществ, калькуляторы винтовых механических преимуществ, и другие.
• Преобразователи : Также предлагается хороший набор преобразователей, таких как преобразователь яркости , преобразователь уровня звука, преобразователь электрического заряда, преобразователь объемного расхода, и другие.

Заключительные мысли:

Это еще один хороший онлайн-калькулятор параллельного сопротивления, который любой может использовать без особых хлопот.

Домашняя страница

easycalculation.com

easycalculation.com — последний бесплатный веб-сайт калькулятора параллельного сопротивления. На этом веб-сайте есть простой калькулятор параллельных резисторов, с помощью которого пользователи могут рассчитать сопротивление параллельной цепи, состоящей из любого количества резисторов. Кроме того, он также предоставляет инструменты для указания количества резисторов и значения сопротивления отдельных резисторов. Теперь выполните следующие шаги.

Как рассчитать параллельное сопротивление цепи с помощью easycalculation.com:

• Перейдите на этот веб-сайт и выберите Калькулятор параллельных резисторов .
• После этого укажите количество резисторов, которые вы хотите включить в параллельную цепь.
• Далее укажите значение сопротивления всех добавленных резисторов.
• Наконец, нажмите кнопку Calculate , чтобы получить окончательное значение эквивалентного сопротивления параллельной цепи.

Дополнительные характеристики:

• Этот веб-сайт содержит множество дополнительных онлайн-калькуляторов, таких как калькулятор возраста , калькулятор подоходного налога, калькулятор смещения колес, калькулятор процентилей, и другие.

Заключительные мысли:

Это еще один хороший веб-сайт калькулятора параллельного сопротивления, который каждый может использовать для расчета эквивалентного сопротивления параллельной цепи.

Домашняя страница

Похожие сообщения

Написать комментарий

Калькулятор параллельного резистора — [100% Бесплатно]

Вычисление эквивалентного сопротивления или REQ параллельных резисторов вручную может быть довольно утомительным. К счастью, этот калькулятор параллельных резисторов может помочь вам в расчетах независимо от того, сколько резисторов у вас подключено параллельно. Вы также можете выполнить расчеты вручную, а затем использовать калькулятор параллельных цепей, чтобы проверить свой ответ.

Загрузка калькулятора…

Содержание

Как пользоваться калькулятором параллельных резисторов?

Какими бы пугающими ни казались вычисления для параллельных резисторов, использование этого калькулятора параллельных резисторов дает полную противоположность. Этот онлайн-инструмент очень прост в использовании и понимании. Вот шаги, которые необходимо выполнить для использования этого калькулятора эквивалентного сопротивления или калькулятора параллельного сопротивления:

• Сначала введите значение резистора 1.
• Затем введите значения резистора 2, резистора 3, резистора 4 и резистора 5.
• После ввода всех необходимых значений калькулятор параллельных цепей автоматически генерирует нужный вам результат. Поскольку единицей измерения всех номиналов резисторов является Ω, окончательный результат также имеет ту же единицу измерения.

Что такое параллельный резистор?

Когда вы соединяете обе клеммы резисторов вместе параллельно, это означает, что вы соответственно соединили каждую из клемм с другим резистором или резисторами. В отличие от других схем, вы также можете классифицировать схему с параллельными резисторами как делитель тока.

Это связано с тем, что цепи с параллельными резисторами могут иметь более одного пути, поскольку они имеют несколько путей для прохождения тока. Поскольку этот тип цепи обеспечивает несколько путей для протекания источника тока, сила тока может быть неодинаковой во всех ответвлениях или путях.

Но падение напряжения на всех резисторах в параллельной цепи остается одинаковым. Это означает, что параллельные резисторы имеют общее напряжение, и этот факт относится ко всем элементам, соединенным параллельно.

По определению, параллельная резистивная цепь — это цепь, в которой резисторы соединены параллельно или имеют общие узлы или точки соединения. Кроме того, этот тип схемы имеет более одного пути, подключенного к одному источнику напряжения.

Как рассчитать сопротивление в параллельной цепи?

Основным признаком, характеризующим параллельную цепь, является общее напряжение или разность потенциалов на концах всех резисторов. Даже не используя калькулятор эквивалентного сопротивления, вы можете рассчитать эквивалентное сопротивление для этого типа цепи по следующей формуле:

1/R = 1/R1 + 1/R2 +… + 1/Rn где:

R относится к эквивалентному параллельному сопротивлению
R1, R2, … Rn 92) в базовых единицах СИ

Вот несколько шагов для расчета параллельного сопротивления без использования калькулятора параллельного сопротивления:

• Сначала определите значения сопротивления всех параллельно соединенных резисторов. Например, пусть у нас есть три номинала резисторов: 4 Ом , 3 Ом и 6 Ом .
• Подставьте эти значения в приведенную выше формулу:

1/R = 1/4 + 1/3 +1/6

Следовательно, , 1/R = 0,75, а R = 1,33

• Чтобы проверить правильность ответа, введите значения в параллель калькулятор резисторов.

Как рассчитать сопротивление?

Прежде чем приступить к расчетам, вы должны иметь хорошее представление о параллельных цепях. Помните, что такая схема делится на несколько путей, а затем снова объединяется. Кроме того, имейте в виду, что ток протекает через каждый из отдельных путей цепи.

Если основная ветвь цепи снабжена резисторами или если одна ветвь имеет более одного резистора, следует выполнить другой расчет. Решите общее сопротивление, используя значение сопротивления каждой из ветвей. Каждый из резисторов замедляет ток, проходящий через одну ветвь.

Но резисторы не так сильно влияют на общее сопротивление цепи. Следовательно, вы должны использовать формулу полного сопротивления:

1/RT = 1/R1 + 1/R2 + 1/R3 + 1/R4 … 1/Rn

где:

1 относится к сопротивлению 4 ветви 0 4 R2 относится к сопротивлению 2-й ветви
R3 относится к сопротивлению 3-й ветви
R4 относится к сопротивлению 4-й ветви
и так далее, пока не дойдете до конечной ветви Rn .

Это самый простой способ расчета сопротивления. Но в некоторых случаях у вас может не быть значений отдельных сопротивлений. В таком случае вам нужно вместо этого использовать напряжение и ток. Вот шаги, которые нужно выполнить:

• В параллельных цепях напряжение на одной ветви имеет то же значение, что и общее напряжение, протекающее по всей цепи. Если известно значение напряжения одной из ветвей, можно выполнить расчет.
• Вы также можете найти значение общего напряжения, поскольку оно равно источнику питания схемы, например, батареи. В параллельных цепях токи отличаются от одной ветви к другой. Вы должны знать значение полного тока. Без него нельзя рассчитать полное сопротивление.
• Как только у вас есть общее напряжение и ток, вы можете вычислить общее сопротивление по закону Ома:

R = V / I. сопротивление. Если параллельная цепь имеет одну такую ​​ветвь, то весь ток протекает через эту ветвь и сопротивление становится равным нулю.

Почему при параллельном эквивалентном сопротивлении меньше?

Продолжая добавлять резисторы в параллельную цепь, это уменьшает эквивалентное сопротивление всей цепи. Однако это также увеличивает общий ток цепи. Это происходит потому, что параллельное добавление резисторов обеспечивает в цепях больше путей для протекания тока.

Калькулятор резисторов — Инженерные проекты

Сегодня я собираюсь поделиться новым онлайн-инструментом, впервые названным «Калькулятор резисторов». Используя этот онлайн-инструмент, вы можете ….

[vc_row][vc_column][vc_raw_js]JTNDc2NyaXB0JTIwbGFuZ3VhZ2UlM0QlMjJKYXZhU2NyaXB0MS4xJTIyJTNFJTBBJTBBJTJGJTJGJTIwY3JlYXRlJTIwYXJyYXklMjBsaXN0aW5nJTIwYWxsJTIwdGhlJTIwbXVsdGlwbGllciUyMHZhbHVlcyUwQXZhciUyMG11bHRpcGxpZXIlMjAlM0QlMjBuZXclMjBBcnJheSUyOCUyOSUwQW11bHRpcGxpZXIlNUIwJTVEJTIwJTNEJTIwMCUwQW11bHRpcGxpZXIlNUIxJTVEJTIwJTNEJTIwMSUwQW11bHRpcGxpZXIlNUIyJTVEJTIwJTNEJTIwMiUwQW11bHRpcGxpZXIlNUIzJTVEJTIwJTNEJTIwMyUwQW11bHRpcGxpZXIlNUI0JTVEJTIwJTNEJTIwNCUwQW11bHRpcGxpZXIlNUI1JTVEJTIwJTNEJTIwNSUwQW11bHRpcGxpZXIlNUI2JTVEJTIwJTNEJTIwNiUwQW11bHRpcGxpZXIlNUI3JTVEJTIwJTNEJTIwNyUwQW11bHRpcGxpZXIlNUI4JTVEJTIwJTNEJTIwOCUwQW11bHRpcGxpZXIlNUI5JTVEJTIwJTNEJTIwOSUwQW11bHRpcGxpZXIlNUIxMCU1RCUyMCUzRCUyMC0xJTBBbXVsdGlwbGllciU1QjExJTVEJTIwJTNEJTIwLTIlMEElMEElMkYlMkYlMjBjcmVhdGUlMjBhcnJheSUyMGxpc3RpbmclMjBhbGwlMjB0b2xlcmFuY2UlMjB2YWx1ZXMlMEF2YXIlMjB0b2xlcmFuY2UlMjAlM0QlMjBuZXclMjBBcnJheSUyOCUyOSUwQXRvbGVyYW5jZSU1QjAlNUQlMjAlM0QlMjAlMjIlMkIlMkYtNSUyNSUyMiUwQXRvbGVyYW5jZSU1QjElNUQlMjAlM0QlMjAlMjIlMkIlMkYtMTAlMjUlMj IlMEF0b2xlcmFuY2UlNUIyJTVEJTIwJTNEJTIwJTIyJTJCJTJGLTIwJTI1JTIyJTBBJTBBJTJGJTJGJTIwZm9ybWF0JTIwbGFyZ2UlMjB2YWx1ZXMlMjBpbnRvJTIwa2lsbyUyMGFuZCUyMG1lZyUwQWZ1bmN0aW9uJTIwZm9ybWF0JTI4b2htYWdlJTI5JTIwJTdCJTBBJTA5aWYlMjAlMjhvaG1hZ2UlMjAlM0UlM0QlMjAxZTYlMjklMjAlN0IlMEElMDklMDlvaG1hZ2UlMjAlMkYlM0QlMjAxZTYlMEElMDklMDlyZXR1cm4lMjAlMjIlMjIlMjAlMkIlMjBvaG1hZ2UlMjAlMkIlMjAlMjIlMjBNb2htcyUyMiUwQSUwOSU3RCUyMGVsc2UlMjAlN0IlMEElMDklMDlpZiUyMCUyOG9obWFnZSUyMCUzRSUzRCUyMDFlMyUyOSUyMCU3QiUwQSUwOSUwOSUwOW9obWFnZSUyMCUyRiUzRCUyMDFlMyUwQSUwOSUwOSUwOXJldHVybiUyMCUyMiUyMiUyMCUyQiUyMG9obWFnZSUyMCUyQiUyMCUyMiUyMEtvaG1zJTIyJTBBJTA5JTA5JTdEJTIwZWxzZSUyMCU3QiUwQSUwOSUwOSUwOXJldHVybiUyMCUyMiUyMiUyMCUyQiUyMG9obWFnZSUyMCUyQiUyMCUyMiUyMG9obXMlMjIlMEElMDklMDklN0QlMEElMDklN0QlMEElN0QlMEElMEElMkYlMkYlMjBjYWxjdWxhdGUlMjByZXNpc3RhbmNlJTIwYW5kJTIwdG9sZXJhbmNlJTIwdmFsdWVzJTBBZnVuY3Rpb24lMjBjYWxjT2htcyUyOCUyOSUyMCU3QiUwQSUwOXZhciUyMGZvcm0lMjAlM0QlMjBkb2N1bWVudC5mb3JtcyU1QiUyMmlucHV0JTIyJTVEJTBBJTA5dmFyJTIwZDElMjAlM0QlMjBmb3JtLnRlbnNTZWxlY3Quc2VsZWN0ZWRJbmRleCUwQSUwOXZhciUyMGQyJTIwJTNEJTIwZm9ybS5vbmVzU2VsZWN0LnNlbGVjdGVkSW5kZXglMEElMDl2YXIlMjBtJTIwJTNEJTIwZm9ybS5tdWx0aXBsaWVyU2VsZWN0LnNlbGVjdGVkSW5kZXglMEElMDl2YXIlMjB0JTIwJTNEJTIwZm9ybS50b2xlcmFuY2VTZWxlY3Quc2VsZWN0ZWRJbmRleCUwQSUwOXZhciUyMG9obWFnZSUyMCUzRCUyMCUyOGQxJTIwJTJBJTIwMTAlMjklMjAlMkIlMjBkMiUwQSUwOW9obWFnZSUyMCUzRCUyMGV2YWwlMjglMjIlMjIlMjAlMkIlMjBvaG1hZ2UlMjAlMkIlMjAlMjJlJTIyJTIwJTJCJTIwbXVsdGlwbGllciU1Qm0lNUQlMjklMEElMDlvaG1hZ2UlMjAlM0QlMjBmb3JtYXQlMjhvaG1hZ2UlMjklMEElMDl2YXIlMjB0b2wlMjAlM0QlMjB0b2xlcmFuY2UlNUJ0JTVEJTBBJTA5ZG9jdW1lbnQuZm9ybXMlNUIlMjJvdXRwdXQlMjIlNUQucmVzdWx0LnZhbHVlJTIwJTNEJTIwb2htYWdlJTIwJTJCJTIwJTIyJTJDJTIwJTIyJTIwJTJCJTIwdG9sJTBBJTdEJTBBJTBBJTJGJTJGJTIwcHJlLWxvYWQlMjBhbGwlMjBjb2xvciUyMGltYWdlcyUyMGludG8lMjBpbWFnZSUyMGNhY2hlJTBBdmFyJTIwY29sb3JBcnJheSUyMCUzRCUyMG5ldyUyMEFycmF5JTI4JTIyQmxhY2slMjIlMkMlMjJCbHVlJTIyJTJDJTIyQnJvd24lMjIlMkMlMjJHb2xkJTIyJTJDJTIyR3JheSUyMiUyQyUyMkdyZWVuJTIyJTJDJTIyTm9uZSUyMiUyQyUyMk9yYW5nZSUyMiUyQyUyMlJlZCUyMiUyQyUyMlNpbHZlciUyMiUyQyUyMlZpb2xldCUyMiUyQyUyMldoaXRlJTIyJTJDJTIyWWVsbG93JTIyJTI5JTBBdmFyJTIwaW1hZ2VEQiUyMCUzRCUyMG5ldyUyMEFycmF5JTI4JTI5JTBBZm9yJTIwJTI4aSUyMCUzRCUyMDAlM0IlMjBpJTIwJTNDJTIwY29sb3JBcnJheS5sZW5ndGglM0IlMjBpJTJCJTJCJTI5JTIwJTdCJTBBJTA5aW1hZ2VEQiU1QmNvbG9yQXJyYXklNUJpJTVEJTVEJTIwJTNEJTIwbmV3JTIwSW1hZ2UlMjgyMSUyQzE4MiUyOSUwQSUwOWltYWdlREIlNUJjb2xvckFycmF5JTVCaSU1RCU1RC5zcmMlMjAlM0QlMjAlMjJodHRwJTNBJTJGJTJGd3d3LnRoZWVuZ2luZWVyaW5ncHJvamVjdHMuY29tJTJGd3AtY29udGVudCUyRnVwbG9hZHMlMkYyMDE3JTJGMDElMkYlMjIlMjAlMkIlMjBjb2xvckFycmF5JTVCaSU1RCUyMCUyQiUyMCUyMi5naWYlMjIlMEElN0QlMEElMEFmdW5jdGlvbiUyMHNldFRlbnMlMjhjaG9pY2UlMjklMjAlN0IlMEElMDl2YXIlMjB0ZW5zQ29sb3IlMjAlM0QlMjBjaG9pY2Uub3B0aW9ucyU1QmNob2ljZS5zZWxlY3RlZEluZGV4JTVELnZhbHVlJTBBJTA5ZG9jdW1lbnQudGVucy5zcmMlMjAlM0QlMjBpbWFnZURCJTVCdGVuc0NvbG9yJTVELnNyYyUwQSUwOWNhbGNPaG1zJTI4JTI5JTBBJTdEJTBBZnVuY3Rpb24lMjBzZXRPbmVzJTI4Y2hvaWNlJTI5JTIwJTdCJTBBJTA5dmFyJTIwb25lc0NvbG9yJTIwJTNEJTIwY2hvaWNlLm9wdGlvbnMlNUJjaG9pY2Uuc2VsZWN0ZWRJbmRleCU1RC52YWx1ZSUwQSUwOWRvY3VtZW50Lm9uZXMuc3JjJTIwJTNEJTIwaW1hZ2VEQiU1Qm9uZXNDb2xvciU1RC5zcmMlMEElMDljYWxjT2htcyUyOCUyOSUwQSU3RCUwQWZ1bmN0aW9uJTIwc2V0TXVsdCUyOGNob2ljZSUyOSUyMCU3QiUwQSUwOXZhciUyMG11bHRDb2xvciUyMCUzRCUyMGNob2ljZS5vcHRpb25zJTVCY2hvaWNlLnNlbGVjdGVkSW5kZXglNUQudmFsdWUlMEElMDlkb2N1bWVudC5tdWx0LnNyYyUyMCUzRCUyMGltYWdlREIlNUJtdWx0Q29sb3IlNUQuc3JjJTBBJTA5Y2FsY09obXMlMjglMjklMEElN0QlMEFmdW5jdGlvbiUyMHNldFRvbCUyOGNob2ljZSUyOSUyMCU3QiUwQSUwOXZhciUyMHRvbENvbG9yJTIwJTNEJTIwY2hvaWNlLm9wdGlvbnMlNUJjaG9pY2Uuc2VsZWN0ZWRJbmRleCU1RC52YWx1ZSUwQSUwOWRvY3VtZW50LnRvbC5zcmMlMjAlM0QlMjBpbWFnZURCJTVCdG9sQ29sb3IlNUQuc3JjJTBBJTA5Y2FsY09obXMlMjglMjklMEElN0QlMEFmdW5jdGlvbiUyMHNob3dJbnRybyUyOCUyOSUyMCU3QiUwQSUwOXdpbmRvdy5vcGVuJTI4JTIycmVzaW50cm8uaHRtJTIyJTJDJTIyJTIyJTJDJTIyd2lkdGglM0Q0MDAlMkNoZWlnaHQlM0QzMjAlMkNsZWZ0JTNEMTAwJTJDdG9wJTNEMTAwJTIyJTI5JTBBJTdEJTBBJTBBd2luZG93Lm9ubG9hZCUyMCUzRCUyMGNhbGNPaG1zJTNCJTBBJTNDJTJGc2NyaXB0JTNF[/vc_raw_js][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]

Всем привет, прежде всего всех с наступающим Новым годом. Я надеюсь, что этот год принесет больше счастья в жизни каждого. 🙂 Сегодня я собираюсь поделиться новым онлайн-инструментом, впервые названным Resistor Calculator . Используя этот онлайн-инструмент, вы можете легко найти значение сопротивления, используя его цветовой код, и я очень рад этому, потому что мы раньше не использовали какой-либо онлайн-инструмент. В ближайшее время мы собираемся поделиться другими такими онлайн-инструментами, и я надеюсь, что эти онлайн-инструменты помогут инженерам в их инженерных проектах. Я также поделился тем, как рассчитать сопротивление вручную, используя его цветовой код, который указан после этого инструмента калькулятора резисторов. Итак, мы предлагаем не только использовать этот калькулятор резисторов, но и научиться делать это вручную, потому что знания всегда полезны, плюс есть шанс, что вы не найдете Интернет, когда захотите использовать наш калькулятор резисторов. 😛 Итак, вот онлайн-инструмент для resistor calculator :[/vc_column_text][vc_raw_html]JTNDc3R5bGUlMjB0eXBlJTNEJTIydGV4dCUyRmNzcyUyMiUzRSUwQSUyM3Jlc2lzdG9yJTIwJTdCdGV4dC1hbGlnbiUzQWNlbnRlciU3RCUwQSUyM3Jlc2lzdG9yJTIwcCUyMCU3QiUwQSUwOXRleHQtYWxpZ24lM0ElMjBsZWZ0JTNCJTBBJTdEJTBBJTIzcmVzaXN0b3IlMjBwcmUlMjAlN0IlMEElMDl0ZXh0LWFsaWduJTNBJTIwbGVmdCUzQiUwQSU3RCUwQXRhYmxlJTIwJTdCJTBBJTA5Ym9yZGVyLWNvbG9yJTNBJTIzMDA4MGZmJTNCJTBBJTA5JTdEJTBBaW5wdXQlMjAlN0IlMEElMDlib3JkZXItY29sb3IlM0ElMjMwMDgwZmYlM0IlMEElN0QlMEEubXlCdXR0b24lMjAlN0IlMEElMDktbW96LWJveC1zaGFkb3clM0FpbnNldCUyMDBweCUyMDFweCUyMDBweCUyMDBweCUyMCUyM2JiZGFmNyUzQiUwQSUwOS13ZWJraXQtYm94LXNoYWRvdyUzQWluc2V0JTIwMHB4JTIwMXB4JTIwMHB4JTIwMHB4JTIwJTIzYmJkYWY3JTNCJTBBJTA5Ym94LXNoYWRvdyUzQWluc2V0JTIwMHB4JTIwMXB4JTIwMHB4JTIwMHB4JTIwJTIzYmJkYWY3JTNCJTBBJTA5YmFja2dyb3VuZCUzQS13ZWJraXQtZ3JhZGllbnQlMjhsaW5lYXIlMkMlMjBsZWZ0JTIwdG9wJTJDJTIwbGVmdCUyMGJvdHRvbSUyQyUyMGNvbG9yLXN0b3AlMjgwLjA1JTJDJTIwJTIzNzliYmZmJTI5JTJDJTIwY29sb3Itc3RvcCUyODElMkMlMjAlMjMzNzhkZTUlMjklMjklM0IlMEElMDliYWNrZ3JvdW5kJTNBLW1vei1saW5lYXItZ3JhZGllbnQlMjh0b3AlMkMlMjAlMjM3OWJiZmYlMjA1JTI1JTJDJTIwJTIzMzc4ZGU1JTIwMTAwJTI1JTI5JTNCJTBBJTA5YmFja2dyb3VuZCUzQS13ZWJraXQtbGluZWFyLWdyYWRpZW50JTI4dG9wJTJDJTIwJTIzNzliYmZmJTIwNSUyNSUyQyUyMCUyMzM3OGRlNSUyMDEwMCUyNSUyOSUzQiUwQSUwOWJhY2tncm91bmQlM0Etby1saW5lYXItZ3JhZGllbnQlMjh0b3AlMkMlMjAlMjM3OWJiZmYlMjA1JTI1JTJDJTIwJTIzMzc4ZGU1JTIwMTAwJTI1JTI5JTNCJTBBJTA5YmFja2dyb3VuZCUzQS1tcy1saW5lYXItZ3JhZGllbnQlMjh0b3AlMkMlMjAlMjM3OWJiZmYlMjA1JTI1JTJDJTIwJTIzMzc4ZGU1JTIwMTAwJTI1JTI5JTNCJTBBJTA5YmFja2dyb3VuZCUzQWxpbmVhci1ncmFkaWVudCUyOHRvJTIwYm90dG9tJTJDJTIwJTIzNzliYmZmJTIwNSUyNSUyQyUyMCUyMzM3OGRlNSUyMDEwMCUyNSUyOSUzQiUwQSUwOWZpbHRlciUzQXByb2dpZCUzQURYSW1hZ2VUcmFuc2Zvcm0uTWljcm9zb2Z0LmdyYWRpZW50JTI4c3RhcnRDb2xvcnN0ciUzRCUyNyUyMzc5YmJmZiUyNyUyQyUyMGVuZENvbG9yc3RyJTNEJTI3JTIzMzc4ZGU1JTI3JTJDR3JhZGllbnRUeXBlJTNEMCUyOSUzQiUwQSUwOWJhY2tncm91bmQtY29sb3IlM0ElMjM3OWJiZmYlM0IlMEElMDktbW96LWJvcmRlci1yYWRpdXMlM0ExNXB4JTNCJTBBJTA5LXdlYmtpdC1ib3JkZXItcmFkaXVzJTNBMTVweCUzQiUwQSUwOWJvcmRlci1yYWRpdXMlM0ExNXB4JTNCJTBBJTA5Ym9yZGVyJTNBMnB4JTIwc29saWQlMjAlMjM4NGJiZjMlM0IlMEElMDlkaXNwbGF5JTNBaW5saW5lLWJsb2NrJTNCJTBBJTA5Y3Vyc29yJTNBcG9pbnRlciUzQiUwQSUwOWNvbG9yJTNBJTIzZmZmZmZmJTNCJTBBJTA5Zm9udC1mYW1pbHklM0FWZXJkYW5hJTNCJTBBJTA5Zm9udC1zaXplJTNBMjhweCUzQiUwQSUwOWZvbnQtd2VpZ2h0JTNBYm9sZCUzQiUwQSUwOXBhZGRpbmclM0ExNXB4JTIwMzVweCUzQiUwQSUwOXRleHQtZGVjb3JhdGlvbiUzQW5vbmUlM0IlMEElMDl0ZXh0LXNoYWRvdyUzQTBweCUyMDFweCUyMDBweCUyMCUyMzUyOGVjYyUzQiUwQSU3RCUwQSUwQS5teUJ1dHRvbjIlMjAlN0IlMEElMDktbW96LWJveC1zaGFkb3clM0FpbnNldCUyMDBweCUyMDFweCUyMDBweCUyMDBweCUyMCUyM2JiZGFmNyUzQiUwQSUwOS13ZWJraXQtYm94LXNoYWRvdyUzQWluc2V0JTIwMHB4JTIwMXB4JTIwMHB4JTIwMHB4JTIwJTIzYmJkYWY3JTNCJTBBJTA5Ym94LXNoYWRvdyUzQWluc2V0JTIwMHB4JTIwMXB4JTIwMHB4JTIwMHB4JTIwJTIzYmJkYWY3JTNCJTBBJTA5YmFja2dyb3VuZCUzQS13ZWJraXQtZ3JhZGllbnQlMjhsaW5lYXIlMkMlMjBsZWZ0JTIwdG9wJTJDJTIwbGVmdCUyMGJvdHRvbSUyQyUyMGNvbG9yLXN0b3AlMjgwLjA1JTJDJTIwJTIzNzliYmZmJTI5JTJDJTIwY29sb3Itc3RvcCUyODElMkMlMjAlMjMzNzhkZTUlMjklMjklM0IlMEElMDliYWNrZ3JvdW5kJTNBLW1vei1saW5lYXItZ3JhZGllbnQlMjh0b3AlMkMlMjAlMjM3OWJiZmYlMjA1JTI1JTJDJTIwJTIzMzc4ZGU1JTIwMTAwJTI1JTI5JTNCJTBBJTA5YmFja2dyb3VuZCUzQS13ZWJraXQtbGluZWFyLWdyYWRpZW50JTI4dG9wJTJDJTIwJTIzNzliYmZmJTIwNSUyNSUyQyUyMCUyMzM3OGRlNSUyMDEwMCUyNSUyOSUzQiUwQSUwOWJhY2tncm91bmQlM0Etby1saW5lYXItZ3JhZGllbnQlMjh0b3AlMkMlMjAlMjM3OWJiZmYlMjA1JTI1JTJDJTIwJTIzMzc4ZGU1JTIwMTAwJTI1JTI5JTNCJTBBJTA5YmFja2dyb3VuZCUzQS1tcy1saW5lYXItZ3JhZGllbnQlMjh0b3AlMkMlMjAlMjM3OWJiZmYlMjA1JTI1JTJDJTIwJTIzMzc4ZGU1JTIwMTAwJTI1JTI5JTNCJTBBJTA5YmFja2dyb3VuZCUzQWxpbmVhci1ncmFkaWVudCUyOHRvJTIwYm90dG9tJTJDJTIwJTIzNzliYmZmJTIwNSUyNSUyQyUyMCUyMzM3OGRlNSUyMDEwMCUyNSUyOSUzQiUwQSUwOWZpbHRlciUzQXByb2dpZCUzQURYSW1hZ2VUcmFuc2Zvcm0uTWljcm9zb2Z0LmdyYWRpZW50JTI4c3RhcnRDb2xvcnN0ciUzRCUyNyUyMzc5YmJmZiUyNyUyQyUyMGVuZENvbG9yc3RyJTNEJTI3JTIzMzc4ZGU1JTI3JTJDR3JhZGllbnRUeXBlJTNEMCUyOSUzQiUwQSUwOWJhY2tncm91bmQtY29sb3IlM0ElMjM3OWJiZmYlM0IlMEElMDktbW96LWJvcmRlci1yYWRpdXMlM0E3cHglM0IlMEElMDktd2Via2l0LWJvcmRlci1yYWRpdXMlM0E3cHglM0IlMEElMDlib3JkZXItcmFkaXVzJTNBN3B4JTNCJTBBJTA5Ym9yZGVyJTNBMnB4JTIwc29saWQlMjAlMjM4NGJiZjMlM0IlMEElMDlkaXNwbGF5JTNBaW5saW5lLWJsb2NrJTNCJTBBJTA5Y3Vyc29yJTNBcG9pbnRlciUzQiUwQSUwOWNvbG9yJTNBJTIzZmZmZmZmJTNCJTBBJTA5Zm9udC1mYW1pbHklM0FWZXJkYW5hJTNCJTBBJTA5Zm9udC1zaXplJTNBMTRweCUzQiUwQSUwOWZvbnQtd2VpZ2h0JTNBYm9sZCUzQiUwQSUwOXBhZGRpbmclM0E4cHglMjA5cHglM0IlMEElMDl0ZXh0LWRlY29yYXRpb24lM0Fub25lJTNCJTBBJTA5dGV4dC1zaGFkb3clM0EwcHglMjAxcHglMjAwcHglMjAlMjM1MjhlY2MlM0IlMEElN0QlMEElMEEucGFkZGluZzElN0IlMEElMDlwYWRkaW5nLWJvdHRvbSUzQTUwcHglM0IlMEElN0QlMEElM0MlMkZzdHlsZSUzRSUwQSUwQQ==[/vc_raw_html][vc_raw_html]JTNDZGl2JTIwc3R5bGUlM0QlMjJwYWRkaW5nJTNBMTBweCUzQmJvcmRlciUzQTEwcHglMjBvdXRzZXQlMjAlMjMwMDgwZmYlM0IlMjAlMjIlM0UlMEElMEElM0NkaXYlMjBpZCUzRCUyMnJlc2lzdG9yJTIyJTNFJTBBJTBBJTNDZGl2JTIwY2xhc3MlM0QlMjJteUJ1dHRvbiUyMiUyMCUzRVJlc2lzdG9yJTIwQ2FsY3VsYXRvciUwQSUzQ2JyJTJGJTNFJTBBJTNDYiUyMHN0eWxlJTNEJTIyZm9udC1zaXplJTNBMTVweCUyMiUzRU9ubGluZSUyMFJlc2lzdG9yJTIwY2FsY3VsYXRvciUyMHVzaW5nJTIwUmVzaXN0b3IlMjBDb2xvciUyMENvZGUuJTNDJTJGYiUzRSUzQyUyRmRpdiUzRSUwQSUzQ2JyJTJGJTNFJTNDYnIlMkYlM0UlMEElM0NkaXYlMjBzdHlsZSUzRCUyMnBhZGRpbmctbGVmdCUzQTEwcHglM0JwYWRkaW5nLXRvcCUzQTIwcHglM0Jib3JkZXIlM0EycHglMjBzb2xpZCUyMCUyMzAwODBmZiUzQmRpc3BsYXklM0ElMjAtd2Via2l0LWJveCUzQiUyMiUzRSUyMCUwQSUzQ2ltZyUyMHN0eWxlJTNEJTIycGFkZGluZy1yaWdodCUzQTEwcHglM0IlMjIlMjBzcmMlM0QlMjJodHRwJTNBJTJGJTJGd3d3LnRoZWVuZ2luZWVyaW5ncHJvamVjdHMuY29tJTJGd3AtY29udGVudCUyRnVwbG9hZHMlMkYyMDE3JTJGMDElMkZob3d0b3VzZS5wbmclMjIlMkYlM0UlMEElM0N1bCUyMHN0eWxlJTNEJTIydGV4dC1hbGlnbiUzQWxlZnQlM0IlMjIlM0UlMEElM0NsaSUzRVNlbGVjdCUyMHRoZSUyMGNvbG9yJTIwYmFuZHMlMjBvZiUyMHlvdXIlMjByZXNpc3RvciUyMGJ5JTIwdXNpbmclMjB0aGUlMjBmb3VyJTIwY29tYm8lMjBib3hlcyUyMGdpdmVuJTIwYmVsb3cuJTNDJTJGbGklM0UlM0NsaSUzRUFzJTIweW91JTIwY2hhbmdlJTIwdGhlJTIwY29sb3JzJTIwb2YlMjB5b3VyJTIwcmVzaXN0YW5jZSUyMGJhbmRzJTJDJTIwdGhlJTIwdmFsdWUlMjB3aWxsJTIwYmUlMjB1cGRhdGVkJTIwaW4lMjB0aGUlMjBSZXNpc3RvciUyMFZhbHVlJTIwYm94LiUzQyUyRmxpJTNFJTNDJTJGdWwlM0UlMEElM0MlMkZkaXYlM0UlMEElM0NiciUyRiUzRSUwQSUzQ2RpdiUyMHN0eWxlJTNEJTIycGFkZGluZy1sZWZ0JTNBMTBweCUzQnBhZGRpbmctdG9wJTNBMTVweCUzQmJvcmRlciUzQTJweCUyMHNvbGlkJTIwJTIzMDA4MGZmJTNCZGlzcGxheSUzQSUyMC13ZWJraXQtYm94JTNCJTIyJTNFJTIwJTBBJTNDaW1nJTIwc3R5bGUlM0QlMjJwYWRkaW5nLXJpZ2h0JTNBMTBweCUzQiUyMiUyMHNyYyUzRCUyMmh0dHAlM0ElMkYlMkZ3d3cudGhlZW5naW5lZXJpbmdwcm9qZWN0cy5jb20lMkZ3cC1jb250ZW50JTJGdXBsb2FkcyUyRjIwMTclMkYwMSUyRkNvbG9yQ29kZS5wbmclMjIlMkYlM0UlMEElM0Nmb3JtJTIwbmFtZSUzRCUyMmlucHV0JTIyJTIwc3R5bGUlM0QlMjJwYWRkaW5nLWxlZnQlM0E3MHB4JTNCcGFkZGluZy10b3AlM0E3MHB4JTNCJTIyJTNFJTBBJTIwJTIwJTBBJTIwJTIwJTNDc2VsZWN0JTIwbmFtZSUzRCUyMnRlbnNTZWxlY3QlMjIlMjBvbkNoYW5nZSUzRCUyMnNldFRlbnMlMjh0aGlzJTI5JTJDdGhpcy5zdHlsZS5iYWNrZ3JvdW5kQ29sb3IlM0R0aGlzLm9wdGlvbnMlNUJ0aGlzLnNlbGVjdGVkSW5kZXglNUQuc3R5bGUuYmFja2dyb3VuZENvbG9yJTJDJTIwdGhpcy5zdHlsZS5jb2xvciUzRHRoaXMub3B0aW9ucyU1QnRoaXMuc2VsZWN0ZWRJbmRleCU1RC5zdHlsZS5jb2xvciUyMiUyMHN0eWxlJTNEJTIyY29sb3IlM0ElMjNGRkYlM0IlMjBiYWNrZ3JvdW5kLWNvbG9yJTNBJTIzMDAwJTIyJTNFJTBBJTIwJTIwJTBBJTIwJTIwJTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJCbGFjayUyMiUyMHNlbGVjdEVEJTIwc3R5bGUlM0QlMjJjb2xvciUzQSUyM0ZGRiUzQiUyMGJhY2tncm91bmQtY29sb3IlM0ElMjMwMDAlMjIlM0UlMjBCbGFjayUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyQnJvd24lMjIlMjBzdHlsZSUzRCUyMmNvbG9yJTNBJTIzRkZGJTNCJTIwYmFja2dyb3VuZC1jb2xvciUzQWJyb3duJTIyJTNFJTIwQnJvd24lMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMlJlZCUyMiUyMHN0eWxlJTNEJTIyJTIwYmFja2dyb3VuZC1jb2xvciUzQXJlZCUyMiUzRSUyMFJlZCUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyT3JhbmdlJTIyJTIwc3R5bGUlM0QlMjIlMjBiYWNrZ3JvdW5kLWNvbG9yJTNBb3JhbmdlJTIyJTNFJTIwT3JhbmdlJTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJZZWxsb3clMjIlMjBzdHlsZSUzRCUyMmJhY2tncm91bmQtY29sb3IlM0F5ZWxsb3clMjIlM0UlMjBZZWxsb3clMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMkdyZWVuJTIyJTIwc3R5bGUlM0QlMjIlMjBiYWNrZ3JvdW5kLWNvbG9yJTNBZ3JlZW4lMjIlM0UlMjBHcmVlbiUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyQmx1ZSUyMiUyMHN0eWxlJTNEJTIyJTIwYmFja2dyb3VuZC1jb2xvciUzQWJsdWUlMjIlM0UlMjBCbHVlJTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJWaW9sZXQlMjIlMjBzdHlsZSUzRCUyMiUyMGJhY2tncm91bmQtY29sb3IlM0F2aW9sZXQlMjIlM0UlMjBWaW9sZXQlMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMkdyYXklMjIlMjBzdHlsZSUzRCUyMiUyMGJhY2tncm91bmQtY29sb3IlM0FncmF5JTIyJTNFJTIwR3JheSUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyV2hpdGUlMjIlMjBzdHlsZSUzRCUyMmJhY2tncm91bmQtY29sb3IlM0ElMjNGRkYlMjIlM0UlMjBXaGl0ZSUwQSUzQyUyRnNlbGVjdCUzRSUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUzQ3NlbGVjdCUyMG5hbWUlM0QlMjJvbmVzU2VsZWN0JTIyJTIwb25DaGFuZ2UlM0QlMjJzZXRPbmVzJTI4dGhpcyUyOSUyQ3RoaXMuc3R5bGUuYmFja2dyb3VuZENvbG9yJTNEdGhpcy5vcHRpb25zJTVCdGhpcy5zZWxlY3RlZEluZGV4JTVELnN0eWxlLmJhY2tncm91bmRDb2xvciUyQyUyMHRoaXMuc3R5bGUuY29sb3IlM0R0aGlzLm9wdGlvbnMlNUJ0aGlzLnNlbGVjdGVkSW5kZXglNUQuc3R5bGUuY29sb3IlMjIlMjBzdHlsZSUzRCUyMmNvbG9yJTNBJTIzRkZGJTNCJTIwYmFja2dyb3VuZC1jb2xvciUzQSUyMzAwMCUyMiUzRSUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyQmxhY2slMjIlMjBzZWxlY3RFRCUyMHN0eWxlJTNEJTIyY29sb3IlM0ElMjNGRkYlM0IlMjBiYWNrZ3JvdW5kLWNvbG9yJTNBJTIzMDAwJTIyJTNFJTIwQmxhY2slMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMkJyb3duJTIyJTIwc3R5bGUlM0QlMjJjb2xvciUzQSUyM0ZGRiUzQiUyMGJhY2tncm91bmQtY29sb3IlM0Ficm93biUyMiUzRSUyMEJyb3duJTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJSZWQlMjIlMjBzdHlsZSUzRCUyMiUyMGJhY2tncm91bmQtY29sb3IlM0FyZWQlMjIlM0UlMjBSZWQlMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMk9yYW5nZSUyMiUyMHN0eWxlJTNEJTIyJTIwYmFja2dyb3VuZC1jb2xvciUzQW9yYW5nZSUyMiUzRSUyME9yYW5nZSUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyWWVsbG93JTIyJTIwc3R5bGUlM0QlMjJiYWNrZ3JvdW5kLWNvbG9yJTNBeWVsbG93JTIyJTNFJTIwWWVsbG93JTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJHcmVlbiUyMiUyMHN0eWxlJTNEJTIyJTIwYmFja2dyb3VuZC1jb2xvciUzQWdyZWVuJTIyJTNFJTIwR3JlZW4lMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMkJsdWUlMjIlMjBzdHlsZSUzRCUyMiUyMGJhY2tncm91bmQtY29sb3IlM0FibHVlJTIyJTNFJTIwQmx1ZSUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyVmlvbGV0JTIyJTIwc3R5bGUlM0QlMjIlMjBiYWNrZ3JvdW5kLWNvbG9yJTNBdmlvbGV0JTIyJTNFJTIwVmlvbGV0JTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJHcmF5JTIyJTIwc3R5bGUlM0QlMjIlMjBiYWNrZ3JvdW5kLWNvbG9yJTNBZ3JheSUyMiUzRSUyMEdyYXklMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMldoaXRlJTIyJTIwc3R5bGUlM0QlMjJiYWNrZ3JvdW5kLWNvbG9yJTNBJTIzRkZGJTIyJTNFJTIwV2hpdGUlMEElM0MlMkZzZWxlY3QlM0UlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlM0NzZWxlY3QlMjBuYW1lJTNEJTIybXVsdGlwbGllclNlbGVjdCUyMiUyMG9uQ2hhbmdlJTNEJTIyc2V0TXVsdCUyOHRoaXMlMjklMkN0aGlzLnN0eWxlLmJhY2tncm91bmRDb2xvciUzRHRoaXMub3B0aW9ucyU1QnRoaXMuc2VsZWN0ZWRJbmRleCU1RC5zdHlsZS5iYWNrZ3JvdW5kQ29sb3IlMkMlMjB0aGlzLnN0eWxlLmNvbG9yJTNEdGhpcy5vcHRpb25zJTVCdGhpcy5zZWxlY3RlZEluZGV4JTVELnN0eWxlLmNvbG9yJTIyJTIwc3R5bGUlM0QlMjJjb2xvciUzQSUyM0ZGRiUzQiUyMGJhY2tncm91bmQtY29sb3IlM0ElMjMwMDAlMjIlM0UlMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMkJsYWNrJTIyJTIwc2VsZWN0RUQlMjBzdHlsZSUzRCUyMmNvbG9yJTNBJTIzRkZGJTNCJTIwYmFja2dyb3VuZC1jb2xvciUzQSUyMzAwMCUyMiUzRSUyMEJsYWNrJTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJCcm93biUyMiUyMHN0eWxlJTNEJTIyY29sb3IlM0ElMjNGRkYlM0IlMjBiYWNrZ3JvdW5kLWNvbG9yJTNBYnJvd24lMjIlM0UlMjBCcm93biUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyUmVkJTIyJTIwc3R5bGUlM0QlMjIlMjBiYWNrZ3JvdW5kLWNvbG9yJTNBcmVkJTIyJTNFJTIwUmVkJTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJPcmFuZ2UlMjIlMjBzdHlsZSUzRCUyMiUyMGJhY2tncm91bmQtY29sb3IlM0FvcmFuZ2UlMjIlM0UlMjBPcmFuZ2UlMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMlllbGxvdyUyMiUyMHN0eWxlJTNEJTIyYmFja2dyb3VuZC1jb2xvciUzQXllbGxvdyUyMiUzRSUyMFllbGxvdyUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyR3JlZW4lMjIlMjBzdHlsZSUzRCUyMiUyMGJhY2tncm91bmQtY29sb3IlM0FncmVlbiUyMiUzRSUyMEdyZWVuJTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJCbHVlJTIyJTIwc3R5bGUlM0QlMjIlMjBiYWNrZ3JvdW5kLWNvbG9yJTNBYmx1ZSUyMiUzRSUyMEJsdWUlMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMlZpb2xldCUyMiUyMHN0eWxlJTNEJTIyJTIwYmFja2dyb3VuZC1jb2xvciUzQXZpb2xldCUyMiUzRSUyMFZpb2xldCUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyR3JheSUyMiUyMHN0eWxlJTNEJTIyJTIwYmFja2dyb3VuZC1jb2xvciUzQWdyYXklMjIlM0UlMjBHcmF5JTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJXaGl0ZSUyMiUyMHN0eWxlJTNEJTIyYmFja2dyb3VuZC1jb2xvciUzQSUyM0ZGRiUyMiUzRSUyMFdoaXRlJTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJHb2xkJTIyJTIwc3R5bGUlM0QlMjJiYWNrZ3JvdW5kLWNvbG9yJTNBZ29sZCUyMiUzRSUyMEdvbGQlMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMlNpbHZlciUyMiUyMHN0eWxlJTNEJTIyYmFja2dyb3VuZC1jb2xvciUzQXNpbHZlciUyMiUzRSUyMFNpbHZlciUwQSUzQyUyRnNlbGVjdCUzRSUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlM0NzZWxlY3QlMjBuYW1lJTNEJTIydG9sZXJhbmNlU2VsZWN0JTIyJTIwb25DaGFuZ2UlM0QlMjJzZXRUb2wlMjh0aGlzJTI5JTJDdGhpcy5zdHlsZS5iYWNrZ3JvdW5kQ29sb3IlM0R0aGlzLm9wdGlvbnMlNUJ0aGlzLnNlbGVjdGVkSW5kZXglNUQuc3R5bGUuYmFja2dyb3VuZENvbG9yJTJDJTIwdGhpcy5zdHlsZS5jb2xvciUzRHRoaXMub3B0aW9ucyU1QnRoaXMuc2VsZWN0ZWRJbmRleCU1RC5zdHlsZS5jb2xvciUyMiUyMHN0eWxlJTNEJTIyYmFja2dyb3VuZC1jb2xvciUzQWdvbGQlMjIlM0UlMEElMDklM0NvcHRpb24lMjB2YWx1ZSUzRCUyMkdvbGQlMjIlMjBzdHlsZSUzRCUyMmJhY2tncm91bmQtY29sb3IlM0Fnb2xkJTIyJTNFJTIwR29sZCUwQSUwOSUzQ29wdGlvbiUyMHZhbHVlJTNEJTIyU2lsdmVyJTIyJTIwc3R5bGUlM0QlMjJiYWNrZ3JvdW5kLWNvbG9yJTNBc2lsdmVyJTIyJTNFJTIwU2lsdmVyJTBBJTA5JTNDb3B0aW9uJTIwdmFsdWUlM0QlMjJOb25lJTIyJTIwc3R5bGUlM0QlMjJiYWNrZ3JvdW5kLWNvbG9yJTNBd2hpdGUlMjIlM0UlMjBOb25lJTBBJTNDJTJGc2VsZWN0JTNFJTBBJTNDJTJGZm9ybSUzRSUwQSUzQyUyRmRpdiUzRSUwQSUzQ2JyJTJGJTNFJTBBJTNDY2VudGVyJTNFJTBBJTNDc2NyaXB0JTIwYXN5bmMlMjBzcmMlM0QlMjIlMkYlMkZwYWdlYWQyLmdvb2dsZXN5bmRpY2F0aW9uLmNvbSUyRnBhZ2VhZCUyRmpzJTJGYWRzYnlnb29nbGUuanMlMjIlM0UlM0MlMkZzY3JpcHQlM0UlMEElM0MlMjEtLSUyME1pZCUyMDElMjAtLSUzRSUwQSUzQ2lucyUyMGNsYXNzJTNEJTIyYWRzYnlnb29nbGUlMjIlMEElMjAlMjAlMjAlMjAlMjBzdHlsZSUzRCUyMmRpc3BsYXklM0FpbmxpbmUtYmxvY2slM0J3aWR0aCUzQTcyOHB4JTNCaGVpZ2h0JTNBOTBweCUyMiUwQSUyMCUyMCUyMCUyMCUyMGRhdGEtYWQtY2xpZW50JTNEJTIyY2EtcHViLTM0NzI0MTI4OTAyMDU0MjYlMjIlMEElMjAlMjAlMjAlMjAlMjBkYXRhLWFkLXNsb3QlM0QlMjIxMDg5NDM5OTU5JTIyJTNFJTNDJTJGaW5zJTNFJTBBJTNDc2NyaXB0JTNFJTBBJTI4YWRzYnlnb29nbGUlMjAlM0QlMjB3aW5kb3cuYWRzYnlnb29nbGUlMjAlN0MlN0MlMjAlNUIlNUQlMjkucHVzaCUyOCU3QiU3RCUyOSUzQiUwQSUzQyUyRnNjcmlwdCUzRSUwQSUzQyUyRmNlbnRlciUzRSUwQSUzQ2JyJTJGJTNFJTBBJTBBJTNDc2NyaXB0JTIwbGFuZ3VhZ2UlM0QlMjJKYXZhU2NyaXB0MS4xJTIyJTNFJTBBdmFyJTIwZm9ybSUyMCUzRCUyMGRvY3VtZW50LmZvcm1zJTVCJTIyaW5wdXQlMjIlNUQlMEF2YXIlMjB0ZW5zRGlnaXQlMjAlM0QlMjBmb3JtLnRlbnNTZWxlY3Quc2VsZWN0ZWRJbmRleCUwQXZhciUyMHRlbnNDb2xvciUyMCUzRCUyMGZvcm0udGVuc1NlbGVjdC5vcHRpb25zJTVCdGVuc0RpZ2l0JTVELnRleHQlMEF2YXIlMjBvbmVzRGlnaXQlMjAlM0QlMjBmb3JtLm9uZXNTZWxlY3Quc2VsZWN0ZWRJbmRleCUwQXZhciUyMG9uZXNDb2xvciUyMCUzRCUyMGZvcm0ub25lc1NlbGVjdC5vcHRpb25zJTVCb25lc0RpZ2l0JTVELnRleHQlMEF2YXIlMjBtdWx0RGlnaXQlMjAlM0QlMjBmb3JtLm11bHRpcGxpZXJTZWxlY3Quc2VsZWN0ZWRJbmRleCUwQXZhciUyMG11bHRDb2xvciUyMCUzRCUyMGZvcm0ubXVsdGlwbGllclNlbGVjdC5vcHRpb25zJTVCbXVsdERpZ2l0JTVELnRleHQlMEF2YXIlMjB0b2xEaWdpdCUyMCUzRCUyMGZvcm0udG9sZXJhbmNlU2VsZWN0LnNlbGVjdGVkSW5kZXglMEF2YXIlMjB0b2xDb2xvciUyMCUzRCUyMGZvcm0udG9sZXJhbmNlU2VsZWN0Lm9wdGlvbnMlNUJ0b2xEaWdpdCU1RC50ZXh0JTBBdmFyJTIwdGFibGUlMjAlM0QlMjIlM0N0YWJsZSUyMGJvcmRlciUzRDAlMjBhbGlnbiUzRGNlbnRlciUyMCUzRSUzQ2Zvcm0lMjBuYW1lJTNEJTI3b3V0cHV0JTI3JTNFJTIyJTBBdGFibGUlMjAlMkIlM0QlMjAlMjIlM0N0ciUzRSUzQ3RoJTNFJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJ zcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQiUyNm5ic3AlM0IlMjZuYnNwJTNCJTI2bmJzcCUzQlJlc2lzdGFuY2UlMjBWYWx1ZSUzQSUzQyUyRnRoJTNFJTIyJTBBdGFibGUlMjAlMkIlM0QlMjIlMjAlM0N0aCUzRSUzQ2lucHV0JTIwdHlwZSUzRCUyN3RleHQlMjclMjBuYW1lJTNEJTI3cmVzdWx0JTI3JTIwc2l6ZSUzRDIwJTIwb25Gb2N1cyUzRCUyN3RoaXMuYmx1ciUyOCUyOSUyNyUzRSUyMiUwQXRhYmxlJTIwJTJCJTNEJTIyJTNDJTJGdGglM0UlM0MlMkZ0ciUzRSUzQ3RyJTNFJTNDdGQlMjBjb2xzcGFuJTNEMiUyMCUzRSUyNm5ic3AlM0IlMjIlMEF0YWJsZSUyMCUyQiUzRCUyMiUzQ2ltZyUyMFNSQyUzRCUyN2h0dHAlM0ElMkYlMkZ3d3cudGhlZW5naW5lZXJpbmdwcm9qZWN0cy5jb20lMkZ3cC1jb250ZW50JTJGdXBsb2FkcyUyRjIwMTclMkYwMSUyRnJlc2xlZnQuZ2lmJTI3JTIwd2lkdGglM0QxMjclMjBoZWlnaHQlM0QxODIlM0UlM0NpbWclMjIlMjAlMkIlMEElMDklMDklMDklMjIlMjBzcmMlM0QlMjdodHRwJTNBJTJGJTJGd3d3LnRoZWVuZ2luZWVyaW5ncHJvamVjdHMuY29tJTJGd3AtY29udGVudCUyRnVwbG9hZHMlMkYyMDE3JTJGMDElMkYlMjIlMjAlMkIlMjB0ZW5zQ29sb3IlMjAlMkIlMjAlMjIuZ2lmJTI3JTIwbmFtZSUzRCUyN3RlbnMlMjclMjB3aWR0aCUzRDIxJTIwaGVpZ2h0JTNEMTgyJTNFJTNDaW1nJTIyJTJCJTBBJTA5JTA5JTA5JTIyJTIwc3JjJTNEJTI3aHR0cCUzQSUyRiUyRnd3dy50aGVlbmdpbmVlcmluZ3Byb2plY3RzLmNvbSUyRndwLWNvbnRlbnQlMkZ1cGxvYWRzJTJGMjAxNyUyRjAxJTJGJTIyJTIwJTJCJTIwb25lc0NvbG9yJTIwJTJCJTIwJTIyLmdpZiUyNyUyMG5hbWUlM0QlMjdvbmVzJTI3JTIwd2lkdGglM0QyMSUyMGhlaWdodCUzRDE4MiUzRSUzQ2ltZyUyMiUyQiUwQSUwOSUwOSUwOSUyMiUyMHNyYyUzRCUyN2h0dHAlM0ElMkYlMkZ3d3cudGhlZW5naW5lZXJpbmdwcm9qZWN0cy5jb20lMkZ3cC1jb250ZW50JTJGdXBsb2FkcyUyRjIwMTclMkYwMSUyRiUyMiUyMCUyQiUyMG11bHRDb2xvciUyMCUyQiUyMCUyMi5naWYlMjclMjBuYW1lJTNEJTI3bXVsdCUyNyUyMHdpZHRoJTNEMjElMjBoZWlnaHQlM0QxODIlM0UlM0NpbWclMjIlMkIlMEElMDklMDklMDklMjIlMjBzcmMlM0QlMjdodHRwJTNBJTJGJTJGd3d3LnRoZWVuZ2luZWVyaW5ncHJvamVjdHMuY29tJTJGd3AtY29udGVudCUyRnVwbG9hZHMlMkYyMDE3JTJGMDElMkZzcGFjZXIuZ2lmJTI3JTIwd2lkdGglM0QxNyUyMGhlaWdodCUzRDE4MiUzRSUzQ2ltZyUyMiUyQiUwQSUwOSUwOSUwOSUyMiUyMHNyYyUzRCUyN2h0dHAlM0ElMkYlMkZ3d3cudGhlZW5naW5lZXJpbmdwcm9qZWN0cy5jb20lMkZ3cC1jb250ZW50JTJGdXBsb2FkcyUyRjIwMTclMkYwMSUyRiUyMiUyMCUyQiUyMHRvbENvbG9yJTIwJTJCJTIwJTIyLmdpZiUyNyUyMG5hbWUlM0QlMjd0b2wlMjclMjB3aWR0aCUzRDIxJTIwaGVpZ2h0JTNEMTgyJTNFJTNDaW1nJTIyJTJCJTBBJTA5JTA5JTA5JTIyJTIwc3JjJTNEJTI3aHR0cCUzQSUyRiUyRnd3dy50aGVlbmdpbmVlcmluZ3Byb2plY3RzLmNvbSUyRndwLWNvbnRlbnQlMkZ1cGxvYWRzJTJGMjAxNyUyRjAxJTJGcmVzcmlnLmdpZiUyNyUyMCUzRSUyMiUwQXRhYmxlJTIwJTJCJTNEJTIwJTIyJTI2bmJzcCUzQiUzQyUyRnRkJTNFJTNDJTJGdHIlM0UlM0MlMkZmb3JtJTNFJTNDJTJGdGFibGUlM0UlMjIlMEFkb2N1bWVudC53cml0ZSUyOHRhYmxlJTI5JTBBJTNDJTJGc2NyaXB0JTNFJTBBJTNDJTJGZGl2JTNFJTBBJTBBJTNDY2VudGVyJTIwJTNFJTBBJTIwJTIwJTNDcCUzRURldmVsb3BlZCUyMEJ5JTIwJTNDYSUyMGhyZWYlM0QlMjJodHRwJTNBJTJGJTJGd3d3LnRoZWVuZ2luZWVyaW5ncHJvamVjdHMuY29tJTJGJTIyJTNFVEVQJTNDJTJGYSUzRSUyMCU3QyUyMCUzQ2ElMjBocmVmJTNEJTIyaHR0cCUzQSUyRiUyRnd3dy50aGVlbmdpbmVlcmluZ3Byb2plY3RzLmNvbSUyRiUyMiUzRVRoZSUyMEVuZ2luZWVyaW5nJTIwUHJvamVjdHMlM0MlMkZhJTNFJTNDJTJGcCUzRSUwQSUzQyUyRmNlbnRlciUzRSUwQSUzQyUyMS0tJTIwZW5kJTIwZm9vdGVyJTIwLS0lM0UlMEElM0MlMkZkaXYlM0UlMEElM0MlMkZkaXYlM0U=[/vc_raw_html][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]I hope you have enjoyed this resistor calculator and it helped you in your Engineering Projects. Теперь я объясню, как рассчитать сопротивление вручную.

Как рассчитать сопротивление по цветовому коду ???

• Прежде всего, сопротивление имеет четыре цветные полосы, как показано на рисунке ниже:

• Как вы можете видеть на рисунке выше, на сопротивлении есть четыре цветных полосы, где:
  • Первая полоса красная.
  • Вторая полоса зеленого цвета.
  • Третья полоса черная.
  • Четвертая полоса золотая.
• Теперь давайте сначала обсудим эти цветовые значения, а затем вернемся к этим полосам.
• Первые три цветовые полосы могут иметь девять разных цветовых полос, и эти цвета вместе со своими значениями показаны в таблице ниже:

• Теперь вы знаете значения каждой цветовой полосы.
• Итак, теперь позвольте мне рассказать вам, как получить значение резистора из этих цветовых кодов.
• Значения первой и второй цветовых полос остаются такими, какие они есть.
• В приведенных выше примерах первая полоса была красной, а значение красной полосы равно 2.
• Вторая полоса была зеленой и ее значение равно 5.
• Теперь третье значение диапазона указывает количество нулей, которые будут идти после этих двух значений.
• Итак, поскольку третий цвет черный и его значение равно 0, это означает, что после первых двух значений не будет нуля, поэтому это сопротивление составляет 25 Ом.
• Теперь давайте обсудим четвертую цветовую полосу.
• Обычно это не учитывается в простых проектах, но вы должны знать, что это значит.
• Четвертая цветная полоса может быть золотой или серебряной и определяет допуск сопротивления.
• Если четвертая цветная полоса золотая, это означает, что резистор имеет допуск +/- 5%, а если серебристый, то это означает, что он имеет допуск +/- 10%.
• Отсутствие четвертой цветовой полосы означает, что сопротивление имеет только три цветные полосы, а это означает, что допуск составляет +/- 20 %.
• Итак, теперь давайте обсудим пример другого сопротивления, приведенного ниже:

• Таким образом, первая полоса — Коричневый , поэтому первое значение — 1.
• Второй диапазон равен Черный , поэтому второе значение будет 0.
• Третья полоса — Красный и ее значение равно 2, поэтому после первых двух значений будет два нуля.
• Таким образом, общее значение станет равным 1000 Ом или, можно сказать, 1 кОм.
• Так как последняя полоса серебряная, то ее допуск составляет +/-10%.

Итак, это все о калькуляторе резисторов , а также о том, как его рассчитать вручную. Я надеюсь, что вам, ребята, понравилось, и вы собираетесь использовать его. Берегите себя и получайте удовольствие !!! 🙂 [/vc_column_text][/vc_column][/vc_row]

JLBCB — прототип 10 печатных плат за 2 доллара США (любой цвет) Китайское крупное предприятие по производству прототипов печатных плат, более 600 000 клиентов и онлайн-заказ Повседневная Как получить денежный купон PCB от JLPCB: https://bit. ly/2GMCH9w

-Автор сайта

седзаиннасир Я Сайед Заин Насир, основатель The Engineering Projects (TEP). я программист с 2009 года, до этого я просто искал вещи, делал небольшие проекты, а теперь делюсь своим знания через эту платформу. Я также работаю фрилансером и сделал много проектов, связанных с программирование и электрические схемы. Мой профиль Google+Подписаться Присоединиться

Микроволны101 | Листовое сопротивление

Нажмите здесь, чтобы перейти на нашу главную страницу по резисторам

Нажмите здесь, чтобы перейти на нашу страницу с математикой резисторов

Нажмите здесь, чтобы перейти на нашу страницу по глубине скин-слоя

Нажмите здесь, чтобы перейти на нашу главную страницу по проводимости

Новинка апреля 2010 года! На этой странице собраны несколько других, чтобы их было легче найти. Большая часть материала недавно была отделена от нашей страницы «проводимость». Да, мы знаем, это все еще нуждается в некоторой консолидации, приходите завтра!

Поверхностное сопротивление постоянному току

Объяснение поверхностного сопротивления по постоянному току не учитывает глубину скин-слоя. Для расчетов резисторов в 99% случаев это разумное приближение. Что касается затухания в металлических дорожках на микроволновых частотах, это предположение может ввести вас в заблуждение, и вам необходимо прочитать наш контент о сопротивлении листа ВЧ.

Объемное удельное сопротивление — это свойство, не зависящее от частоты и геометрии. В микроволнах часто мы имеем дело с тонкими пленками проводников, которые наносятся контролируемой толщины. Более удобным свойством в этом случае является поверхностное сопротивление. Поверхностное сопротивление металлической пленки часто выражается в Ом/квадрат. Что такое квадрат? Именно это. Кто на первом? «Я не знаю» на втором.

Вспомните уравнение для расчета сопротивления по удельному объемному сопротивлению:

Если рассматривать величину L/w, то она безразмерна. Его можно рассматривать как меру того, сколько квадратов площади имеет ваш проводник или резистор. Например, тонкопленочный резистор длиной 30 мил и шириной 10 мил — это три квадрата. Меньший резистор длиной 3 микрона и шириной 1 микрон также имеет три квадрата (спасибо, Джек!) Если они оба имеют одинаковую толщину и объемное удельное сопротивление, они оба имеют одинаковое значение в омах. У них будут совершенно разные номинальные мощности, а меньший резистор будет иметь более высокую полезную частотную характеристику. Будьте осторожны, не перепутайте длину и ширину, резистор длиной 10 микрон и шириной 30 микрон имеет размер 1/3 квадрата, а не три квадрата!

Поверхностное сопротивление, R _sh , равно объемному удельному сопротивлению, деленному на толщину. Его можно использовать для удобного расчета значений сопротивления по количеству квадратов следующим образом:



Как и во всех инженерных делах, вам необходимо соблюдать постоянство единиц измерения, чтобы сделать расчет правильно (если ро в омах-сантиметрах, толщина также должна быть в сантиметрах). И последнее, что следует учитывать: электропроводность листа обратно пропорциональна удельному сопротивлению листа. Когда листовая проводимость полезна? Когда у вас более одного металлического слоя. Листовые проводимости слоев могут быть добавлены, потому что пути проводимости параллельны.

Понятие поверхностного сопротивления имеет решающее значение для понимания тонкопленочных резисторов. Уравнение сопротивления, основанное на объемном удельном сопротивлении:

Р=Д/Вт

где R — сопротивление в омах

— объемное удельное сопротивление в микроомах см

L — длина резистора в сантиметрах

W — ширина резистора в сантиметрах

и t — толщина резистора в сантиметрах

На практике вам придется преобразовывать единицы, которые вам даны, пока они не будут согласованы друг с другом, но объемное удельное сопротивление часто выражается в микроомах-сантиметрах.

Для удобства количество /т используется для выражения «сопротивления листа» в единицах ом/квадрат. Для данной тонкопленочной сети (или MMIC) поверхностное сопротивление должно оставаться постоянным для всех резисторов, потому что материал резистора равномерно нанесен по всей цепи. Мы можем переписать уравнение следующим образом:

R=L/Wt=(/t)x(L/W)=Rлист x # квадратов

Величина L/W — это количество «квадратов», которое имеет резистор, а общее сопротивление пропорционально количеству квадратов. На рисунке ниже мы видим резистор с шестью квадратами (светло-голубой обозначает материал резистора). Если поверхностное сопротивление тонкопленочного резистора составляет 50 Ом/квадрат, мы рассматриваем резистор на 300 Ом.

Обратите внимание, что квадраты не имеют единиц измерения. Таким образом, вы можете измерить длину и ширину в микронах, сантиметрах, милах и т. д., а затем определить количество квадратов, разделив длину на ширину. Также обратите внимание, что существует бесконечное количество решений для достижения одинакового значения сопротивления для тонкопленочного резистора. Резистор размером 1 мил x 1 мил будет иметь то же сопротивление, что и резистор размером 1 дюйм x 1 дюйм. Тем не менее, резистор с сечением в один квадратный мил будет иметь лучшие характеристики на высоких частотах (поскольку он меньше), в то время как резистор с сечением в один квадратный дюйм будет иметь гораздо более высокую мощность (поскольку он сильнее рассеивает тепло). Эти два резистора должны иметь одинаковое значение сопротивления, даже если они разного размера:

Некоторые другие моменты, которые следует учитывать при проектировании резисторов, заключаются в том, что из-за глубины скин-слоя поверхностное сопротивление ВЧ-слоя может быть выше поверхностного сопротивления постоянного тока (но обычно оно очень близко), а также допуск резистора из-за определения края и другие вещи могут заставить вас обрезать его лазером.

Ошибки, которую следует избегать, — считать количество квадратов как W/L вместо L/W. Резистор ниже может выглядеть так, как будто у него пять квадратов, хотя на самом деле он имеет только 0,2 квадрата:

Microwaves101 Полезное правило

Когда вы подсчитываете количество квадратов в меандрирующем резисторе, квадраты на каждом изгибе должны считаться как 1/2 квадрата. На рисунке ниже, если вы подсчитаете все квадраты резистора, вы получите 43. Но когда вы измерите резистор, он будет вести себя так, как будто у него всего 40 квадратов. Это потому, что вам нужно уменьшить угловые квадраты на 50%.

Помните, сопротивление, рассчитанное таким образом, не учитывает влияние глубины скин-слоя. Это точно, если толщина вашего проводника мала по сравнению с толщиной скин-слоя.

RF поверхностное сопротивление

Из-за толщины скин-слоя эффективное поверхностное сопротивление изменяется с частотой, но только в значимой степени, если толщина резистора меньше нескольких толщин скин-слоя. Ссылки ниже помогут вам понять увеличение сопротивления листа из-за скин-эффекта.

Плоское сопротивление RF (отдельная страница)

Примеры листового сопротивления RF

(отдельная страница)







Добавить параллельные резисторы в цепь

Если комбинация резисторов обеспечивает несколько путей для протекания тока, это называется параллельным соединением резисторов. Эквивалентное сопротивление всегда уменьшается, когда мы добавляем параллельные резисторы. Используйте онлайн-калькулятор параллельных резисторов здесь.

Параллельная комбинация:

Комбинации резисторов будут называться параллельными резисторами , если к одному узлу в цепи подключено более двух компонентов.

Предположим, у нас есть три резистора, подключенных в точке b, головка первого резистора соединена с головкой второго и третьего резисторов. Предположим, что ток течет сверху вниз. В отличие от последовательного соединения, положительный вывод R1 соединен с положительным выводом R2 и R3. Комбинация приведет к трем различным путям тока.

 Обратите внимание, что в узле a и узле b присутствуют четыре компонента; источник, R ₁ , R _{2 ,} и R ₃ , как показано на диаграмме.

Параллельная цепь обеспечивает более одного пути для тока.

• Как услуги электрика помогают в обслуживании?
• Как работают микроволновые печи

Онлайн-калькулятор параллельных резисторов:

Чтобы рассчитать общее сопротивление параллельно соединенных резисторов, используйте следующий калькулятор параллельных резисторов. $R_1, R_2$ и $R_3$ — три резистора, соединенных параллельно, а $R_{Total}$ — эквивалентное сопротивление.

R ₁

R ₂

R ₃

R _Всего

Параллельная цепь тока. Процесс

после расчета общего сопротивления сопротивления. Поместите общее сопротивление из приведенного выше онлайн-калькулятора параллельных резисторов. Кроме того, введите напряжение цепи для расчета тока.

Напряжение В

Ом _Всего

Ток I

Решение резисторов в параллельной цепи:

Мы хотим знать несколько типов параметров для приведенной выше схемы, как мы это делали для последовательной комбинации.

Общее эквивалентное сопротивление:

Какой общий ток обеспечивает источник?

Чтобы ответить на вопрос, нам нужно рассчитать полное или эквивалентное сопротивление цепи. И формула для этого:

$\frac{1}{R_{Equivalent}}=\frac{1}{R_{1}}+\frac{1}{R_{2}}+\ldots +\ frac{1}{R_{n}}$

Если мы используем те же номиналы резисторов, которые мы использовали в последовательной цепи, то есть R$_{1}$, R$_{2,}$ и R$_{3}$ равны 20, 40 и 10 $\ Омега$ соответственно. Подставьте эти значения в приведенную выше формулу, а затем:

$\frac{1}{R_{Eq}}=\frac{1}{20}+\frac{1}{40}+\frac{1}{ 10} =\frac{7}{40}$
$R_{Eq}=\frac{40}{7}=5,714 \Omega $

Приведенная выше сложная схема теперь сводится к этой схеме с одним резистором. Теперь мы можем легко узнать общий ток, потребляемый цепью, по закону Ома, как показано ниже:0007

$I_{T}=\frac{V}{R_{Eq}}=\frac{140 v}{5,714 \Omega }$
$I_{T}=24,5 A$

Общее сопротивление далеко меньше, чем для последовательной цепи, а общий ток намного больше, чем для последовательной цепи.

• Как рассчитать кВА трансформатора: калькулятор кВА трансформатора
• Классификация трансформаторов тока на основе четырех параметров

Напряжение на каждом резисторе:

Каково напряжение на каждом резисторе?

Прежде всего, взгляните на схему, и вы поймете, что каждый резистор подключен к источнику напряжения. Напряжение на каждом резисторе такое же, как напряжение источника. Формула для напряжения:

$V_{T}=V_{1}=V_{2}=\ldots =V_{n} $

В нашем случае напряжение для R$_{1}$, R$ _{2}$ и R$_{3 }$соответственно: V$_{1 }$= 140 В, V$_{2 }$= 140 В и V$_{3 }$= 140 В соответственно.

Ток каждого резистора:

Каков ток каждого резистора?

Мы можем использовать закон Ома для определения силы тока. Предположим, что ток для R$_{1}$, R$_{2,}$ и R$_{3 }$ равен I$_{1}$, I$_{2,}$ и I$_ {3}$ соответственно. Таким образом, применяя закон Ома к каждому резистору, мы получаем

$I_{1}=\frac{V_{1}}{R_{1}}=\frac{140 v}{20 \Omega }=7 A$
$I_{2}=\frac{V_{2}}{R_{2}}=\frac{140 v}{40 \Omega }=3,5 A$
$I_{3}=\frac{V_{3} }{R_{3}}=\frac{140 v}{10 \Omega }= 14 A$

Теперь, что, если мы добавим все эти отдельные токи? Давай сделаем это.

$I_{T}=I_{1}+I_{2}+I_{3} $
$I_{T}=7 A+3,5 A+14 A$
$I_{T}=24,5 A$

Тот же самый ток может быть подтвержден с помощью калькулятора параллельных резисторов выше.

Наконец-то! Мы получили общий ток, потребляемый всеми этими резисторами, поскольку мы нашли первое место. Это означает, что общий ток цепи равен сумме токов отдельных резисторов. Мы можем обобщить формулу следующим образом:

$I_{T}=I_{1}+I_{2}+\ldots +I_{n}$

Индивидуальный ток каждого резистора можно найти с помощью правила делителя тока. (КДР).

Формула для добавления параллельных резисторов:

В приведенном выше обсуждении мы рассмотрели три параметра: первое общее сопротивление при параллельном подключении, второе, индивидуальное напряжение каждого резистора и, наконец, индивидуальный ток каждого резистора. Все эти формулы представлены здесь для простоты с общей применимостью до n резисторов.

Общее сопротивление параллельной цепи:

$\frac{1}{R_{Equivalent}}=\frac{1}{R_{1}}+\frac{1}{R_{2}}+\ ldots +\frac{1}{R_{n}}$

Индивидуальное напряжение резисторов совпадает с напряжением источника:

$V_{T}=V_{1}=V_{2}=\ldots =V_{n}$

Суммарный ток представляет собой сложение все отдельные токи:

$I_{T}=I_{1}+I_{2}+\ldots +I_{n}$

Добавить параллельные резисторы одинакового номинала:

Предположим, есть цепь, в которой все резисторы одинаковое значение и все они соединены параллельно, каково будет общее сопротивление?

Предположим, что параллельно подключено $n$ резисторов с одинаковым сопротивлением.
