Обозначение радиодеталей на схеме

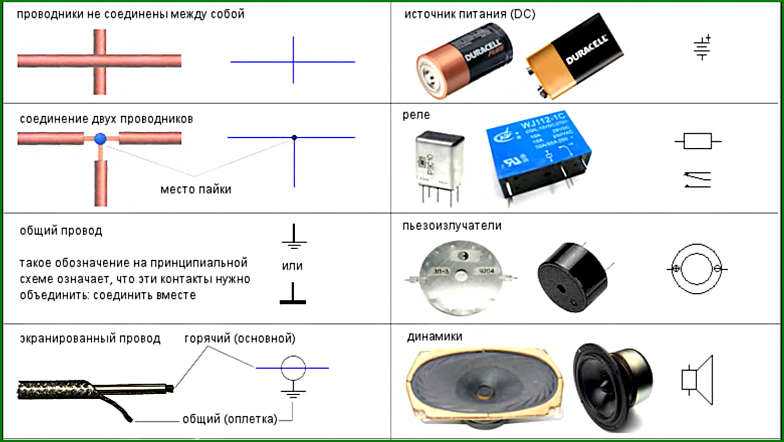

В данной статье приведен внешний вид и схематическое обозначение радиодеталей
Каждый наверно начинающие радиолюбитель видел и внешне радиодетали и возможно схемы,но что чем является на схеме приходится долго думать или искать,и только где то он может прочитает и увидит новые для себя слова такие как резистор, транзистор, диод и прочее.
1.Резистор
Чаще всего на платах и схемах можно увидеть резистор,так как их по количеству на платах больше всего.
Резисторы бывают как постоянные,так и переменные(можно регулировать сопротивление с помощью ручки)
Одна из картинок постоянного резистора ниже и обозначение постоянного и переменного на схеме.
А где переменный резистор как выглядет. Это еще картиночка ниже.Извиняюсь за такое написание статьи.
2.Транзистор и его обозначение
Много информации написано, о функциях ихних, но так как тема о обозначениях.Поговорим об обозначениях.
Транзисторы бывают биполярными,и полярными, пнп и нпн переходов.Все это учитывается при пайке на плату, и в схемах.Увидите рисунок,поймете
Обозначение транзистора нпн перехода npn
Э это эммитер, К это коллектор, а Б это база. Транзисторы pnp переходов будет отличатся тем что стрелочка будет не от базы а к базе.Для более подробного еще одна картинка
Есть так же кроме биполярных и полевые транзисторы, обозначение на схеме полевых транзисторов похожи, но отличаются.Так как нет базы эмиттера и коллектора, а есть С — сток, И — исток, З — затвор
И напоследок о транзисторах как же они выглядат на самом деле
Общем если у детали три ножки, то 80 процентов того что это транзистор.
Если у вас есть транзистор и незнаете какого он перехода и где коллектор, база, и вся прочая информация,то посмотрите в сравочнике транзисторов.
Конденсатор, внешний вид и обозначение
Конденсаторы бывают полярные и неполярные, в полярных на схеме приресовывают плюс, так как он для постоянного тока, а неполярные соответствено для переменного.
Они имеют определенную емкость в мКф (микрофарадах) и расчитаны на определенное напряжение в вольтах.Все это можно прочитать на корпусе конденсатора
Микросхемы, внешний вид обозначение на схеме
Уфф уважаемые читатели, этих существует просто огромное количество в мире, начинаю от усилителей и заканчивая телевизорами
Ну пару слов скажу. Смотреть их так же как и транзисторы в справочниках.У них от 8 и выше выводов ножек.С какой ножки отсчитывать смотрится тоже в справочнике.А на схеме самой указывают первую и последнюю ножку в обозначении.
Диод, обозначение на схеме
Сказав в кратце о этой радиодетали, скажу что она пропускает ток в одну сторону и непропускает в другую.Применяются самое распространеное для выпрямление тока, делают из переменного — постоянный
Насчет обозначений остальных деталей которых нет в этой статье я буду еще возращатся.
автор Шепелев Алексей
- Комментарии
Social Comments
Транзистор 2Т399, КТ399 | Радиодетали в приборах
Транзисторы
30.06.2019
Arazbor
Транзистор 2Т399, КТ399
Справочник содержания драгоценных металлов в радиодеталях основанный на справочных данных различных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.
Радиодетали могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)
Содержание драгоценных металлов в транзисторе: 2Т399, КТ399
Золото: 0.0098
Серебро: 0
Платина: 0
МПГ: 0
По данным: Справочник по драгоценным металлам ПРИКАЗ №70
Транзистор, полупроводниковый триод — радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, способный от небольшого входного сигнала управлять значительным током в выходной цепи, что позволяет его использовать для усиления, генерирования, коммутации и преобразования электрических сигналов. В настоящее время транзистор является основой схемотехники подавляющего большинства электронных устройств и интегральных микросхем.
Типы транзисторов
Существует два основных типа транзисторов: биполярные и полевые.
1. Биполярные транзисторы. Они являются, вероятно, более распространенным типом (именно о них, например, шла речь в предыдущих разделах этой главы). В базу такого транзистора подается небольшой ток, а он, в свою очередь, управляет количеством тока, протекающего между коллектором и эмиттером.
2. Полевые транзисторы. Имеют три вывода, но они называются затвор (вместо базы у биполярного), сток (вместо коллектора) и исток (вместо эмиттера). Аналогично воздействие на затвор транзистора (но на этот раз не тока, а напряжения) управляет током между стоком и истоком. Полевые транзисторы также имеют разную полярность: они бывают N-канальные (аналог NPN-биполярного транзистора) и Р-канальные (аналог PNP).
Маркировка транзисторов СССР
Обозначение транзисторов до 1964 года
Первый элемент обозначения — буква П, означающая, что данная деталь и является, собственно, транзистором. Биполярные транзисторы в герметичном корпусе обозначались двумя буквами — МП, буква М означала модернизацию. Второй элемент обозначения — одно, двух или трехзначное число, которое определяет порядковый номер разработки и подкласс транзистора, по роду полупроводникового материала, значениям допустимой рассеиваемой мощности и граничной(или предельной) частоты.
От 1 до 99 — германиевые маломощные низкочастотные транзисторы.
От 101 до 199 — кремниевые маломощные низкочастотные транзисторы.
От 201 до 299 — германиевые мощные низкочастотные транзисторы.
От 301 до 399 — кремниевые мощные низкочастотные транзисторы.
От 401 до 499 — германиевые высокочастотные и СВЧ маломощные транзисторы.
От 501 до 599 — кремниевые высокочастотные и СВЧ маломощные транзисторы.
От 601 до 699 — германиевые высокочастотные и СВЧ мощные транзисторы.
От 701 до 799 — кремниевые высокочастотные и СВЧ мощные транзисторы.
Обозначение транзисторов после 1964 года
Первый символ необходим для обозначения типа используемого материала
Буква Г или цифра 1 — германий.
Буква К или цифра 2 — кремний.
Буква А или цифра 3 — арсенид галлия.
Второй символ обозначает тип транзистора
П — полевой транзистор
Т — биполярный транзистор
Третий символ необходим для обозначения мощности и граничной частоты
1 — транзисторы маломощные(до 0,3 ватт) низкочастотные(до 3 МГц).
2 — транзисторы маломощные(до 0,3 ватт) средней частоты(до 30 МГц).
3 — транзисторы маломощные(до 0,3 ватт) высокочастотные.
4 — транзисторы средней мощности(до 1,5 ватт), низкочастотные(до 3 МГц).
5 — транзисторы средней мощности(до 1,5 ватт),средней частоты(до 30 МГц).
6 — транзисторы средней мощности(до 1,5 ватт),высокочастотные и СВЧ.
7 — транзисторы мощные(свыше 1,5 ватт), низкочастотные(до 3 МГц).
8 — транзисторы мощные(свыше 1,5 ватт), средней частоты(до 30 МГц).
9 — транзисторы мощные(свыше 1,5 ватт), высокочастотные и СВЧ.
Четвертый и пятый элементы обозначения — определяют порядковый номер разработки.
Изменения в маркировке вступившие в силу в 1978 году. Изменения коснулись обозначения функциональных возможностей — третьего элемента.
Для биполярных транзисторов:
1 — транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой до 30 МГц.
2 — транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой до 300 МГц.
4 — транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой более 300 МГц.
7 — транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой до 30 МГц.
8 — транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой до 300 МГц.
9 — транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой свыше 300 МГц.
