Кодовый замок своими руками: видео, как его сделать

Обработка металла — завораживающий процесс. Еще более впечатляющим выглядит тот факт, что из самых простых предметов можно сотворить технологичные вещи. Например, обычный болт из нержавеющей стали легко становится сырьем для стильного кодового замка. Сделать кодовый замок своими руками не просто, но стоит того, поэтому, разберём процесс подробнее.

Теги:

Нетленка

Видео

Лайфхак

Очумелые ручки

Конечно же, для создания стильного кодового замка своими руками нужен не только болт, но и другие железки. Самые примитивные схемы таких конструкций предлагаются в любом электротехническом журнале. Изготовление требует минимальных знаний по физике и небольшого опыта по работе с микросхемами и электричеством. Но до того, как вы сядете творить, разберём принцип работы замка, и другие важные понятия и инструкции.

Виды кодовых замков

И все эти кодовые замки можно сделать своими руками! Есть некоторые на микросхеме, для которых не понадобится ключ.

Его роль на себя берут карточки, кнопки и разнообразные виды сканеров. Кодовые замки делятся на два типа.

• Механические кодовые замки. Они, в свою очередь, разделяются на врезные и накладные:

1. Врезные замки при монтаже вставляются в дверное полотно, и на поверхности двери видна только замочная панель. Используются только в жилых помещениях. Могут применяться на всех видах дверей.
2. Накладные при установке крепятся к дверному полотну со стороны помещения. В силу конструктивных особенностей их нельзя устанавливать на пластиковые двери.

• Электронные кодовые замки

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Начнём с понятия: электронные кодовые замки — это устройства, в основе управления которыми лежит микропроцессор. Установка запорно-сигнального блока возможна в любом месте и такой кодовый замок тоже можно сделать своими руками, но это труднее, чем сделать механический. Данные замки делятся на три вида:

1. Кодовый замок, который используется на воротах, в подъездах домов и в других местах массового посещения.
2. Электронный кодовый замок, оборудованный магнитным носителем цифровой комбинации, в роли которого выступают брелоки, пульты, карточки и другие устройства.
3. Электронный кодовый замок с сенсорным управлением – самый надежный по статистике, но и наиболее капризный. Перепад напряжения в электросети может вызвать сбой работы механизма. Ключом для такого замка становится отпечаток пальца или руки человека.

Что нужно, чтобы собрать кодовый замок своими руками

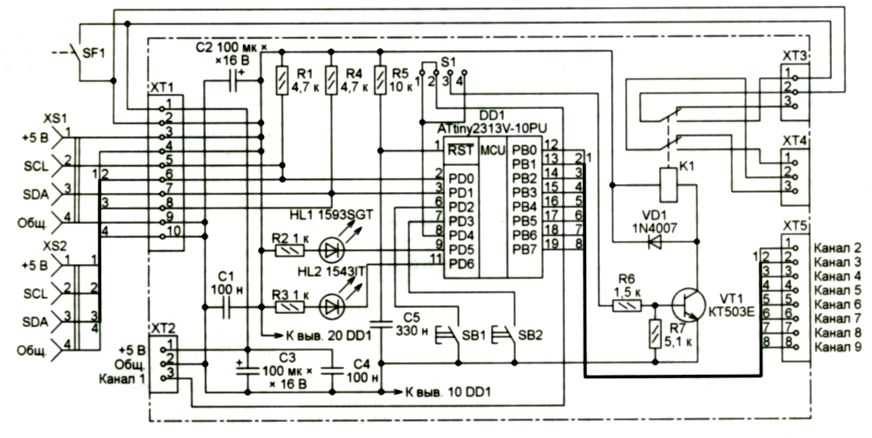

Прежде чем приступать к изучению схемы электронного кодового дверного замка, потребуется приготовить детали. Для разных моделей применяются свои элементы, но чтобы собрать кодовый замок своими руками, перечислим главные:

• Специальный электрический кодовый замок с выходящими из него пучками проводов для подачи электронных импульсов;

• Наружный пульт для считывания магнитного кода с носителя: при совпадении комбинации он подает сигнал на основной узел управления, и замок открывается;

• Внутренний блок управления – база для всей конструкции;

• ИБП — аккумуляторная батарея, принимающая на себя снабжение устройства электричеством;

• Не менее пяти электромагнитных реле, у четырех из которых нормально разомкнутые контакты, а у одного – замкнутые;

• Панель кодовых кнопок — вместо заводской детали вполне подойдет самоделка;

• Тумблеры для открывания двери изнутри;

• Геркон с нормально разомкнутыми контактами, который можно найти, разобрав свой старый телефон;

• Небольшой магнит;

• Несколько электропроводов;

• Канифоль с припоем;

• Обычный паяльник;

• Отвертка-индикатор напряжения, для проверки правильности подсоединения проводов.

Самодельный кодовый замок: видео

Это видео можно смело назвать ответом на вопрос: как сделать кодовый замок своими руками, но создавалось оно, на удивление, не для этого. Благодаря тому, что оно не затянуто и показывает при этом все стадии процесса, наблюдать за преображением стали в сложный механизм очень приятно. Завораживает и работа станков металлообработки. Приятного просмотра!

Абсолютно любой кодовый замок можно сделать своими руками: главное, хорошо разобраться в теме!

Кодовый замок своими руками: схема и устройство

Содержание

• Виды замков
• Особенности механических устройств
• Электромагнитные модели
• Правила установки

Если вы хотите установить на дверь кодовый замок непосредственно своими руками, важно понимать его устройство. В зависимости от того какая именно модель используется может отличаться схема его подключения и принцип функционирования. Важно различать эти особенности, поэтому следует рассмотреть этот вопрос более подробно.

Кодовые замки бывают электронные и механические

Виды замков

Каждая входная дверь должна быть оснащена замком. При правильно подобранном запорном механизме будут выполняться требования по безопасности жилища. Важными критериями при выборе устройства являются:

• степень взломоустойчивости;
• тип механизма и схемы замка;
• надежность;
• уровень секретности.

На сегодня ассортимент товаров настолько огромен, что можно отыскать хороший замок в любой ценовой категории. Особого внимания заслуживают сложные механизмы. Некоторые люди не находят лучшего решения для своего дома, кроме как сделать на входе кодовый замок.

Эта категория дверной фурнитуры также имеет множество подвидов. Различают следующие вариации:

• Механические. Стандартный механизм, основанный на применении физической силы для активации запорных ригелей.
• Электронные и магнитные. Питаются от электросети или аккумулятора. Для приведения в действие требуется подача радиосигнала или наличие магнитного ключа.
• Комбинированные. Могут работать как электромагнитные модели, а в случае отсутствия питания переходят в режим обычного замка с ключом.
• Врезные. Устанавливаются на дверное полотно с наружной стороны двери и имеют видимую торцевую пластину.
• Вложенные. Монтируются на этапе изготовления двери непосредственно внутрь полотна.

Разновидности дверных кодовых замков в зависимости от принципа работы

По типу запирающих устройств кодовые замки классифицируются так же, как и обычные.

Особенности механических устройств

Ранее механические кодовые замки использовались практически повсеместно. Их активно устанавливали на входную дверь подъезда в многоквартирных домах. Также сфера их применения распространялась на входную зону в хозяйственные и производственные помещения. Принцип действия механики основан на введении кодовой комбинации из нескольких цифр, которые приводили в движение ригели и отпирали дверь при удержании нужных кнопок.

Устройство современного кодового механического замка несколько усложнено, так как старые модели оказались не слишком надежными ввиду легкости подбора комбинации, ориентируясь на вдавленные рабочие кнопки. Сегодня их схема основывается чаще на последовательном введении цифр, но сам механизм остался примерно тем же.

Преимуществами механических моделей состоит в том, что схема их подключения предельно проста. Они не требуют соединения с элементами питания, а потому достаточно лишь врезать изделие в полотно и закрепить на коробе ответную часть.

С перепрограммированием механического замка своими руками тоже не возникает особых трудностей. Для этого нужно сделать следующее: разобрать корпус и переставить код доступа на новую комбинацию, соединив кнопки с ригелями.

Преимуществом механического кодового замка считают простоту его подключения

Электромагнитные модели

Конечно же, приобретение механического замка – это неплохой бюджетный вариант, однако, более надежными и эффективными являются электромагнитные модели, их устанавливают на входную дверь в квартирах, частных домах, офисах и т.

д. Такие замки имеют главное отличие – они работают от электричества. Расход энергии небольшой, а потому не стоит переживать за лишние киловатты на счетчике. К тому же можно использовать аккумуляторные батарейки, чтобы не прокладывать кабель до ближайшей сети.

Стоит разделить эту категорию изделий на две группы:

• Электронный. Базовая модель – это электронный замок, который можно программировать своими руками. Он может работать по разному принципу. В одних изделиях схема приема комбинации основана на её ручном вводе на клавиатуре. Другие же замки работают на базе приема радиосигнала, который подает специальный ключ, запрограммированный под хранения нужного кода. Для того чтобы система работала необходимо обеспечить замок электропитанием. Для удобства некоторые модели оснащены дисплеем. Кнопки могут быть как обычными нажимными, так и сенсорными, как в более дорогих и современных товарах.
• Магнитный. Они также требуют питания от батареек или сети, но при этом принцип действия магнитного замка основан на несколько другом подходе. Главным элементом является магнитный ключ, который и является носителем кода. Он может иметь вид таблетки, брелока или карточки. Для того чтобы открыть дверь с помощью магнитного замка нужно приложить ключ к приемной пластине. После обработки сигнала срабатывает механизм и дверь открывается. Устройство магнитного дверного замка ярко демонстрирует домофон.

Электромагнитные дверные замки считаются самыми надежными для обеспечения безопасности

Магнитный и электромагнитный замок – это по сути одно и то же устройство. Главное условие – использование намагниченного ключа для введения кода и отпирания механизма. В исключительно электронных моделях схема основана на подаче электрического импульса.

Правила установки

Схема установки кодового замка в дверь своими руками для механических моделей довольно проста. Суть состоит в том, чтобы закрепить на полотне цифровую панель с секретным механизмом, а в лутку врезать ответную пластину. Простейшие модели содержат ригели, которые с внутренней стороны можно сдвинуть вручную благодаря специальному рычагу или кнопке.

Установка механического кодового замка выполняется достаточно просто и не требует специальных навыков

А вот как установить электромагнитный замок на дверь своими руками? Здесь нужно обладать базовыми навыками работы с устройствами на электропитании. Также для конкретной модели магнитного или электронного изделия должна прилагаться инструкция с пошаговым описанием технологии подключения элементов блока. Идеальный вариант – когда схема подключения отображается не только в текстовом варианте, но и схематически.

Сама технология установки электрозамка своими руками состоит в следующем:

1. Определите положение панели замка на двери.
2. Наметьте точное место врезки панели.
3. Просверлите отверстия в полотне согласно меткам.
4. Вырежьте подходящее по размерам отверстие для вложения блока замка и запирающего механизма.
5. Далее нужно подсоединить кодовую панель к приводу замка.
6. Для электрозамка нужно сделать доступ к питанию.
7. Затем нужно запрограммировать замок, установив на устройство код доступа, и проверить правильность работы механизма.

Установка кодового электрозамка на входную дверь позволит вам увеличить показатели надежности и безопасности. Если выполнить все правильно, вы не пожалеете о сделанном решении и предотвратите поломку устройства при длительной эксплуатации.

Рекомендуем посмотреть видео

Создать электронный замок | Журнал Nuts & Volts

---

» Перейти к дополнительным материалам

Устройства радиочастотной идентификации (RFID) повсеместно используются в электронных системах контроля доступа. Хотя они считаются безопасными устройствами, они слишком дороги для хобби-приложений. Итак, вот схема электронного замка с катушкой индуктивности.

Введение

На протяжении тысячелетий люди защищали свои дома и имущество с помощью замков и ключей. В наш электронный век появились немеханические замки, такие как беспроводные системы доступа для автомобилей. У многих из нас есть карты доступа, выданные работодателем, которые служат дверными ключами, а также позволяют отслеживать, кто открывает определенную дверь и когда это произошло.

В картах раннего доступа использовалась магнитная полоса. Позже в более надежных картах использовались намагниченные провода, встроенные в пластик. В настоящее время устройства RFID используются в большинстве карт доступа. Устройства RFID представляют собой небольшие компьютерные микросхемы, которые получают рабочую энергию от электромагнитного поля, создаваемого считывателем карт. Затем они используют эту мощность для передачи закодированного сигнала, иногда в ответ на сигнал «вызов». Эти RFID-чипы обладают большой вычислительной мощностью, а криптографические протоколы высокого уровня могут использоваться для обеспечения очень безопасного доступа. Сами карты доступа могут быть совсем недорогими, но считыватель RFID стоит несколько дорого. В типичной системе доступа эта стоимость распределяется между многими картами доступа, поэтому стоимость гарантирована для обеспечения безопасности.

Если вы заинтересованы во внедрении электронного ключа для своего хобби, RFID определенно слишком дорого стоит. Системы беспроводного доступа немного дешевле, но ненамного. В этой статье представлена ​​простая и недорогая система электронного ключа. Возможное преимущество заключается в том, что ключ можно сделать так, чтобы он действительно выглядел как ключ.

Другой подход

Если мы вернемся к основам, то в электронике нет ничего более простого, чем три основных элемента электрической цепи. Это резистор, конденсатор и катушка индуктивности. Возможный четвертый элемент схемы — мемристор — определяется симметрией в уравнениях. На рис. 1 показаны эти четыре элемента схемы.

РИСУНОК 1. Четыре основных элемента электрической цепи: резистор, конденсатор, катушка индуктивности и мемристор. Сопротивление (R), емкость (C), индуктивность (L) и мемсопротивление (M) определяются производными напряжения (v), тока (I), заряда (q) и магнитного потока (φ).

---

Можно было бы построить электронный замок, в котором ключом является определенное значение сопротивления, емкости, индуктивности или мемристанса. В этом случае вы должны установить контакт с ключевым элементом двумя электрическими клеммами, чтобы определить конкретное значение.

Намного проще, когда ключ можно прочитать без электрического контакта. Наш электронный ключ основан на значении индуктивности; но вместо подключения индуктивности мы модифицируем внутреннюю индуктивность, вставив ферритовый сердечник. Феррит, встроенный в ключ, увеличивает индуктивность на фиксированную величину, и наличие этой конкретной индуктивности посылает устройству сигнал «разблокировать».

На рис. 2 показан пример катушки индуктивности и сопряженного ключа. Имеется катушка индуктивности длиной в дюйм, намотанная примерно из 125 витков изолированного провода в три слоя на цилиндрической форме катушки с внутренним диаметром 1/4 дюйма. Здесь используется медный провод 38 AWG с пластиковой изоляцией, но вместо него можно было бы использовать «магнитный» провод с эмалевым покрытием. Ключ представляет собой сопрягаемую пластиковую трубку, внутри которой вклеены небольшие ферритовые сердечники, используемые для изготовления простых радиочастотных (РЧ) дросселей. Вставка ключа в индуктор изменяет индуктивность на определенное значение. Для изготовления различных значений ключей можно использовать большее или меньшее количество частей ферритового сердечника.

РИСУНОК 2. Катушка индуктивности, ответная часть ключа и несколько частей ферритового сердечника, использованных для изготовления ключа. Катушка была намотана медным проводом с обмоткой AWG 38, но можно было использовать эмалированный медный магнитный провод.

---

Базовая схема блокировки и ключа индуктивности

Самый простой способ считать индуктивность — сделать ее частью индуктивно-емкостного резонатора в цепи генератора. Частоту этого генератора можно сравнить с частотой опорного генератора, и сигнал разблокировки может быть сгенерирован, когда частоты совпадают в заданном диапазоне.

Одним из способов сравнения частотных сигналов является использование схемы микшера. Микшер будет производить сумму двух своих входных частот или их разность. Когда частоты очень близки, разностный сигнал попадает в полосу звуковых частот, где он может быть выбран фильтром нижних частот, а затем выпрямлен для получения управляющего сигнала. Блок-схема этого процесса показана на рис. 3 .

РИСУНОК 3. Блок-схема системы электронного ключа с использованием двух генераторов. Частота опорного генератора регулируется так, чтобы разница частот между ним и ключевым генератором попала в полосу пропускания фильтра.

---

Практическая реализация этой схемы показана на принципиальных схемах рис. 4 и 5 .

РИСУНОК 4. Принципиальная схема генераторной части системы электронного ключа.

---

РИСУНОК 5. Принципиальная схема смесителя, ФНЧ и выпрямителя электронного ключа.

---

Как видно из Рисунок 4 , можно использовать резисторы для смещения инверторов логической схемы КМОП, чтобы они работали как усилители в генераторе. Коэффициент усиления каждого отдельного инвертора CD4049всего 30, но каскадирование трех инверторов дает вам усилитель с коэффициентом усиления более 10 000. Этого достаточно, чтобы заставить LC-резонатор колебаться. Дополнительные каскады CD4011 буферизируют сигнал генератора.

В качестве индуктивности могут использоваться самые разные катушки. Я использовал где-то от 100 до 250 витков провода AWG 38 в 2-4 слоя, намотанных до длины в дюйм на форму катушки с внутренним диаметром 1/4 дюйма. Эти катушки колеблются в диапазоне примерно 400–1000 кГц, так что вы можете проверить работу большинства из них, держа поблизости AM-радио. Катушка показана на Рисунок 2 имеет три слоя по 35 витков в каждом.

Используя эту катушку, генератор имел частоту 516 кГц, когда ключ не был вставлен. Вставка ключа с двумя ферритовыми сердечниками уменьшила его до 387 кГц. Ключ с тремя ферритовыми сердечниками вызывал колебание на частоте 286 кГц.

Самый простой способ сделать эталонную катушку — намотать катушку, идентичную ключевой катушке, а затем прикрепить узел, позволяющий контролируемо вставлять трубку, заполненную ферритом. В моем случае я использовал для этой цели нейлоновый болт и гайку, так как токопроводящие детали (например, металл) не допускаются.

Схематическая диаграмма в На рис. 5 показаны смеситель, фильтр нижних частот и выпрямитель. В микшере используется D-триггер типа CD4013 в качестве цифрового микшера. Мера предосторожности при использовании логики CMOS состоит в том, чтобы заземлить неиспользуемые входы, так как они могут иметь «высокий уровень» и потреблять чрезмерный ток устройства. Такие цифровые смесители производят разностный сигнал, но они также реагируют на гармоники входных частот. Эта «особенность» не имеет значения в нашей схеме.

Фильтр нижних частот представляет собой двухполюсный фильтр Баттерворта с угловой частотой около 2 кГц. Эта схема характеризуется одним конденсатором (С9) в два раза больше, чем другой (C10). Самый простой способ реализовать это — просто купить три конденсатора меньшего номинала и сделать больший номинал, используя два параллельных конденсатора. Это имеет большой смысл в этой схеме, поскольку в ней много конденсаторов емкостью 0,01 мкФ.

Выбор операционного усилителя не критичен. Вы можете использовать любой тип «rail-to-rail», работающий от пятивольтового источника питания. Выпрямление осуществляется диодом Д1, выпрямленный сигнал фильтруется С12, а затем усиливается. Есть выход логического уровня, который можно использовать для управления другими схемами; например, твердотельное реле с оптической изоляцией или просто силовой транзистор для управления соленоидом.

Цепь калибруется путем вставки ключа и последующей регулировки эталонного индуктора, чтобы получить немного более низкую частоту в полосе пропускания фильтра нижних частот. Этому параметру помогает светодиод, который загорается при совпадении условия частоты. Обратите внимание, что устанавливать частоты точно равными нежелательно, так как низкая разностная частота не будет хорошо фильтроваться.

Как показано на рис. 6 , микшер реагирует на разницу частот по обе стороны от точного совпадения частот. Это означает, что вы также можете установить опорный генератор на более высокую частоту, чем ключевой генератор. Это тоже будет работать, но в выводе будет метка, когда ключ вставляется или извлекается, когда он проходит через нулевую точку.

РИСУНОК 6. Характеристики схемы смесителя. Светодиод загорается, когда частота ключевого генератора находится в диапазоне частоты опорного генератора.

---

Цепь не должна создавать радиопомех; но, в качестве меры предосторожности, он должен быть встроен в заземленный металлический корпус. Вы можете убедиться, что радиочастотные помехи не излучаются, разместив AM-радио на расстоянии нескольких футов и просканировав диапазон. Как упоминалось ранее, катушки будут резонировать на AM-радиочастотах. Или, если они резонируют ниже, их сигнал второй гармоники будет в радиодиапазоне AM.

Упрощение с помощью микроконтроллера

Эта схема работает, как и ожидалось, и собрана из общедоступных компонентов. У меня были все детали в ящиках моего магазина, а микросхемы CMOS остались от некоторых очень старых проектов. Единственная проблема схемы в том, что для такой простой задачи требуется много компонентов. Один из способов уменьшить количество компонентов в схеме — добавить в решение некоторое программное обеспечение. По этой причине я разработал еще одну систему электронных замков с использованием микроконтроллера. Схема для этого показана на

Рисунок 7 .

РИСУНОК 7. Схема микроконтроллерной версии системы электронного ключа.

---

Как вы можете видеть на рис. 7 , у нас есть генератор того же типа, что и в первой схеме, но только один. Его выход поступает на микроконтроллер, выполняющий роль частотомера. Частота сравнивается с сохраненными значениями, которые соответствуют наличию до трех разных ключей.

РИСУНОК 8. Фотографии печатных плат двух вариантов схемы электронного ключа. Версия с микроконтроллером (справа) использует меньше компонентов, но требует запрограммированного чипа микроконтроллера.

---

Для измерения частоты мы просто подсчитываем количество импульсов, возникающих за заданный интервал времени. Для этого нам понадобится таймер и счетчик. Микроконтроллер PIC имеет 16-разрядный таймер Timer 1, который позволяет установить достаточно точный период с помощью внутреннего тактового генератора. В нашем случае мы считаем импульсы с интервалом в 40 миллисекунд.

Получение точного подсчета импульсов представляет собой небольшую проблему, так как оставшийся счетчик составляет всего восемь бит, что позволяет считывать частоту с точностью до одной части от 256. Нас спасает хитрость, опубликованная на сайте производителя микроконтроллера, которая позволяет 16 -битное разрешение с помощью некоторых программных ухищрений с использованием резистора R17 и запасного вывода микроконтроллера.

Поскольку вход счетчика проходит через восьмибитный прескалер, мы используем запасной контакт для подачи дополнительных импульсов в прескалер. Подсчитав, сколько импульсов необходимо для увеличения счетчика, мы можем рассчитать счетчик предварительного делителя, тем самым добавив его восьмибитное разрешение к нашему существующему восьмибитному счетчику. Таким образом, мы получаем 16-битное разрешение частоты.

Микроконтроллер калибруется до трех разных клавиш с помощью перемычек J1 и J2. При нормальной работе J1 и J2 остаются открытыми. Если одна или обе перемычки обнаруживаются при подаче питания и программа микроконтроллера перезагружается, программа сохраняет любое найденное значение частоты. При наличии ключа, когда это происходит, значение ключа сохраняется для сравнения при нормальной работе.

После сохранения значения ключа программа останавливается. Затем вы удаляете перемычку (или перемычки), и схема будет функционировать как замок, соответствующий этому ключу, при последующих включениях питания. Как показано на Таблица 1 , можно сохранить до трех ключей, поэтому один из этих ключей может быть «мастер-ключом». В этом смысле схема микроконтроллера имеет еще одно преимущество, помимо меньшего количества компонентов.

Государственный	Дж1	Дж2
Работа	ВЫХОД	ВЫХОД
Ключ 1	В	ВЫХОД
Ключ 2	ВЫХОД	В
Ключ 3	В	В

ТАБЛИЦА 1.

---

Программное обеспечение

Исходный код, написанный на PIC BASIC PRO, доступен для загрузки вместе с шестнадцатеричными файлами для использования кода без компилятора. Программное обеспечение также служит учебным пособием по использованию таймера PIC в качестве счетчика частоты. Программировать микроконтроллер все равно нужно, но схем для недорогих программаторов в интернете довольно много, да и самих недорогих программаторов тоже немного.

Предостережения и заключение

Несколько предостережений по порядку. Эта система так же надежна, как простые замки и ключи в мебели и детских игрушках. Он не так надежен, как большинство RFID-замков, и я бы точно не защитил им свой дом. Подойдет для запирания телевизоров и игровых приставок во время выполнения домашних заданий, а также в качестве замка для детского сейфа или дневника.

Конечно, как и в любой электронной системе замков, у вас должны быть альтернативные средства открытия замка в случае сбоя цепи или отключения питания. Скрепка, вставленная в отверстие, которое когда-то было необходимо для компьютерных оптических дисков, является одним из возможных вариантов.

Кроме того, вам не нужно ограничиваться представленной формой ключа. У вас может быть карта вместо ключа с плоской катушкой для карты и ферритовым порошком, приклеенным между листами пластика. Если вы решили растолочь ферритовые сердечники в порошок, не забудьте надеть защитные очки! Завернуть их в бумагу и зажать в тисках — типичный подход. NV

---

Список запчастей

Артикул	Описание	Товар	Описание
Контур со смесителем		Схема с микроконтроллером
Р1-Р4	2,2 МОм	Р13-Р14	2,2 МОм
Р5-Р6, Р9	10 кОм	Р15-Р16	4,7 кОм
Р7-Р8	1 мегаом	Р17	470 Ом
R10	100 кОм	Р18-Р19	220 Ом
Р11	220 Ом
Р12	1 кОм	С13-С14	4700 пФ НПО
		С15-С17	0,01 мкФ
С1-С2, С5-С6	4700 пФ НПО
С3-С8, С10-С12	0,01 мкФ	Л3	Ключевая катушка (Примечание 2)
С9	0,02 мкФ (Примечание 1)
		IC5	CD4049 АЕ
Д1	1N4148	IC6	ПИК12Ф675
L1	Ключевая катушка (Примечание 2)	Светодиод2	Красный светодиод
L2	Эталонная катушка (Примечание 2)
		Дж1	Перемычка
IC1	CD4049 АЕ	Дж2	Перемычка
ИК2	CD4011
IC3	CD4013
ИК4	TLC2272 (Примечание 3)
Светодиод1	Красный светодиод
Разное Блок питания 5 В Розетки IC Клеммы Аппаратное обеспечение Печатная плата (схемы доступны по ссылке в статье)
Примечания: (1) Может быть параллельной комбинацией двух конденсаторов емкостью 0,01 мкФ. (2) См. текст. (3) Подходят большинство операционных усилителей с напряжением питания 5 В. Вам нужно два или двойной чип.

Исходный код схем и шестнадцатеричные файлы для непосредственного записи объектного кода без использования компилятора доступны для скачивания ниже, как и файлы САПР для печатной платы и другие полезные файлы. .

---

Каталожные номера

Техническое описание PIC 16F675 можно получить в компании Microchip 9.0470 ww1.microchip.com/downloads/en/devicedoc/41190c.pdf

Стэн Д’Суза, «Счетчик частоты с использованием PIC16C5X», Microchip Technology, Inc., Замечания по применению AN592
ww1.microchip.com/downloads /en/AppNotes/00592d.pdf

PIC BASIC PRO можно приобрести в M.E. Labs, Inc.
2845 Ore Mill Road, Ste. 4, Колорадо-Спрингс, Колорадо 80904
, телефон 719-520-5323; www.melabs.com .

---

 Био автора

Дев Гуальтьери получил докторскую степень. в науке и технике твердого тела Сиракузского университета в 1974. У него была 30-летняя карьера в области исследований и технологий в крупной аэрокосмической компании, и сейчас он на пенсии. Д-р Гуалтьери ведет блог о науке и технологиях по адресу www.tikalon.com/blog/blog.php . Он является автором двух научно-фантастических романов и книг о естественных науках и математике. См. www.tikalonpress.com для получения подробной информации.

---

Загрузки

201506_Gualtieri.zip

Что в архиве?
Исходный код
Hex-файлы
Файлы плат
Изображения плат

Что такое дверной замок без ключа и безопасно ли это для дома?

Фото: istockphoto.com

В: Наша семья регулярно запирается дома. Сначала смешно, а потом просто неудобно и раздражает. Мы рассматривали возможность установки дверного замка без ключа по этой и другим причинам удобства, но является ли это безопасным и надежным вариантом?

A: Большинство людей, в тот или иной момент, испытали то гнетущее чувство, когда услышали, как захлопнулась дверь, как только они осознали, что их ключи находятся на другой стороне. Если у вас есть традиционный дверной замок, повторный вход может означать вызов слесаря, надежду, что вы сможете найти ключ, спрятанный в вашем саду, или разбить собственное окно. Дверные замки без ключа раньше были роскошью, дорогими и требовали профессиональной установки и подключения. По мере развития домашних технологий и распространения «умных» домов последовали дверные замки без ключа, с простыми опциями, устанавливаемыми домовладельцами, и интеграцией с интеллектуальными устройствами. Замок без ключа означает, что вы можете вернуться в дом в считанные минуты с помощью кода клавиатуры, отпечатка пальца или быстрого пролистывания на вашем телефоне.

Но безопасны ли они? Или они более безопасны, чем традиционные замки? Ответ заключается в том, что они могут быть. Если замок без ключа означает, что вы с большей вероятностью будете запирать свои двери каждый раз, когда уходите, с меньшей вероятностью спрячете ключ под половиком или сделаете кучу дополнительных ключей, чтобы поделиться ими, которые вы в конечном итоге потеряете из виду, тогда да, они могут быть более безопасный. Тем не менее, традиционные замки входных дверей предлагают некоторые варианты модификаций, которые повышают безопасность, а замки без ключа имеют некоторые недостатки, связанные с их зависимостью от технологий. В зависимости от ваших привычек и потребностей, они могут быть отличным вариантом.

Замка может быть недостаточно для защиты вашего дома, но первоклассной системы безопасности может быть достаточно. Профессионально установленные системы Vivint не просто предупреждают вас об угрозах — они помогают их предотвращать и сдерживать. Посмотреть камеры и сервисы Vivint.

Дверные замки без ключа не требуют физического ключа, как традиционные дверные замки. Их можно открыть разными способами, в зависимости от марки и модели.

Замок без ключа может буквально облегчить вашу ношу. Толстое кольцо ключей, которое утяжеляет ваш карман, может быть уменьшено, потому что для замков без ключа ключ вообще не нужен.

Фото: istockphoto. com

Замки с клавиатурой имеют встроенную 10-значную клавиатуру с подсветкой, на которую домовладельцы вводят код, чтобы открыть дверь. Они просты, легко программируются и просты в использовании — если вы часто меняете код, чтобы клавиши не изнашивались, и пока вы выбираете коды, которые можете запомнить. Все претензии на безопасность теряются, если вы выберете простой для угадывания код, например день рождения, номер дома или номер телефона. Однако с безопасным кодом замки с клавиатурой предлагают много преимуществ. Пользователи могут делиться кодом с детьми и членами расширенной семьи, поэтому нет необходимости отслеживать ключи. Многие замки клавиатуры можно запрограммировать так, чтобы временные коды можно было давать специалистам по ремонту, выгульщикам собак и няням, а некоторые замки могут ограничивать окно времени, в течение которого каждый код работает. Нет ничего лишнего, что можно было бы носить или терять, а поскольку большинство замков с клавиатурой питаются от батареек, они всегда будут работать (пока вы меняете батарейки по расписанию).

Нужна система домашней безопасности? SimpliSafe может помочь. Благодаря комплексному решению для всего дома вы можете быть готовы к неожиданностям. Ознакомьтесь с системами SimpliSafe и ценами.

Замки с отпечатками пальцев сочетают блокировку клавиатуры с дополнительной технологией: считывателем отпечатков пальцев. Подобно защитной панели отпечатков пальцев на многих мобильных телефонах, замок с отпечатками пальцев включает в себя небольшую сенсорную панель, которая считывает ваш отпечаток пальца и открывает дверь, если отпечаток пальца зарегистрирован в технологии замка. Сканер отпечатков пальцев соединен с клавиатурой в качестве резервной копии и позволяет домовладельцу делиться кодом с другими, чьи отпечатки пальцев им не нужны в системе. Некоторые замки теперь используют сканер распознавания лиц вместо считывателя отпечатков пальцев с аналогичной резервной клавиатурой.

Дверные замки с поддержкой Bluetooth используют технологии Bluetooth и Wi-Fi для отпирания двери через сопряженный брелок или приложение. Идеально подходит для тех случаев, когда у вас заняты руки, брелоки не нужно подносить к замку или каким-либо образом обрабатывать: брелок откроет дверь, когда вы подойдете из глубины кармана, кошелька или сумки. Эти замки обычно также можно разблокировать из приложения, поскольку общая технология Bluetooth связывает брелок с замком, а замок с домашней системой Wi-Fi, что позволяет управлять из любого места с помощью приложения и дает вам полный контроль над тем, кто может войти в ваш дом. дома, даже когда тебя нет. У замков Bluetooth есть некоторые проблемы с подключением и возможностью взлома, но эти проблемы можно преодолеть с помощью тщательных мер безопасности.

Frontpoint защитит ваш дом в чрезвычайной ситуации, будь то взлом, пожар, неотложная медицинская помощь и т. д. Посмотреть продукты Frontpoint.

В зависимости от типа дверного замка без ключа возможность проникновения в дом может быть ограничена перебоями в подаче электроэнергии.

Вероятно, это самая очевидная слабость некоторых замков без ключа. Хотя некоторые из них работают от батареи, любой замок, который необходимо подключить к источнику питания или Интернету, подвергается риску при отключении электроэнергии. Резервный аккумулятор может питать сам замок, но замки Bluetooth требуют подключения к домашней системе Wi-Fi, поэтому, если маршрутизатор потерял питание, дверной замок может застрять в том положении, в котором он был, когда отключилось электричество. Большинство из них можно открыть вручную изнутри, если кто-то находится внутри, но некоторые запираются на месте до тех пор, пока не вернется питание, что представляет собой как угрозу безопасности, так и проблему входа в дом или выхода из него.

Замки с батарейным питанием и резервные батареи могут решить эту проблему — иногда. Как и многие вещи, которые не нужны часто, легко забыть часто заменять резервные батареи. Если это так в вашем доме, ищите замок со световым индикатором или отправляет уведомление, когда резервные батареи разряжены, или запланируйте замену в своем календаре, чтобы вы не были заблокированы в случае сбоя питания.

Почти все имеющиеся на рынке замки без ключа также имеют резервную замочную скважину, но если вы выбрали замок без ключа в первую очередь, чтобы не носить с собой лишний ключ, важно быть реалистичным в отношении вероятности того, что у вас будет резервный ключ с вами, когда вам это нужно.

Фото: istockphoto.com

Дверные замки без ключа можно использовать отдельно или с уже установленным засовом.

Ранняя критика замков без ключа была связана с тем, что они были доступны только для замков с ручкой или защелкой, потому что ранние версии не были достаточно мощными, чтобы открыть или закрыть засов. В результате домовладельцам потребуется добавить к своим дверям отдельный засов с ключом, чтобы должным образом защитить свои дома, что сводит на нет фактор удобства замка без ключа.

К счастью, это уже не так. Замки без ключа доступны в широком диапазоне конфигураций: замки с дверной ручкой, наборы ручек с координирующими засовами, дополнительные засовы и полноразмерные замки, которые элегантно смотрятся даже на традиционных дверях. Кроме того, доступны замки без ключа, которые модернизируют ваш существующий засов, прикрепляя блок контроллера к существующему выключателю, поэтому, если вы хотите сохранить существующий набор ручек по эстетическим причинам, вы можете добавить функцию без ключа.

Системы домашней безопасности Deep Sentinel помогут вам и вашей семье чувствовать себя в безопасности благодаря первоклассному оборудованию и живым охранникам, наблюдающим за вашим домом. Ознакомьтесь с системами домашней безопасности Deep Sentinel и ценами.

Дверные замки без ключа не требуют профессиональной установки.

Передовые замки без ключа должны быть сложными и дорогими в установке, верно? Неа! Все, что вам нужно, чтобы установить один из этих замков самостоятельно, — это несколько основных инструментов. Инструкции проведут вас через процесс снятия старого замка, внесения необходимых регулировок и установки нового замка без ключа на его место. Если вам неудобно выполнять установку самостоятельно, вам может помочь мастер на все руки (или умелый сосед); установка быстрая, и нет необходимости в затратах на слесаря.

Если вы выбрали замок, который подключается через Bluetooth или Wi-Fi, есть небольшое технологическое препятствие, так как вам нужно будет подключить замок к домашней сети, загрузить соответствующее мобильное приложение, создать учетную запись и подключиться. установить коды или зарегистрировать отпечатки пальцев или лица. Программируемые замки потребуют некоторой настройки. Но замки поставляются с отличными инструкциями и ссылками на полезные видео в Интернете, и у большинства есть линии обслуживания клиентов, где представители ждут, чтобы помочь вам настроить, если у вас возникнут проблемы.

Дверные замки без ключа могут работать в паре с системой «умный дом».

Кажется, что почти каждый аспект дома теперь можно автоматизировать и запрограммировать с помощью устройств умного дома. Освещение, температура и кондиционирование воздуха, телевизоры, духовки и стиральные машины, системы сигнализации — даже лампочками можно управлять несколькими движениями на телефоне или планшете или быстрым словом с помощником умного дома. Замки без ключа не являются исключением. Интеграция с системой «умный дом» помещает все элементы управления «умным домом» в одно место, что упрощает отслеживание всего, а также упрощает поддержание высочайшего уровня безопасности.

Защитите свой дом и семью с помощью первоклассной системы безопасности. Профессионально установленные системы Vivint не просто предупреждают вас об угрозах — они помогают их предотвращать и сдерживать. Посмотреть камеры и сервисы Vivint.

Одной из наиболее обнадеживающих особенностей интеллектуального дверного замка является возможность проверить, закрыты ли ваши двери и заперты ли они, готовитесь ли вы ко сну и не можете вспомнить, запирали ли вы заднюю дверь или вы 2 часа в дороге и вдруг не можете найти мышечную память поворота ключа. Быстрая проверка приложения скажет вам, закрыты ли двери и заперты — или нет, но если они не заперты, вы также можете сделать это из приложения. Если они не закрыты, ну… вам придется позвонить соседу, который поможет, потому что умные устройства не могут физически закрыть ваши двери — пока. Возможно, вы сможете закрыть и запереть дверь гаража, если она оснащена интеллектуальным механизмом открывания и блокировки гаражных ворот, но двери в дом все равно будут нуждаться в человеке.

Фото: istockphoto.com

Дверные замки без ключа не обязательно более надежны, чем традиционные замки.

У каждого представленного на рынке замка, с ключом или без, есть физическая слабость: прочность замка зависит от материала конструкции, длины засова и прочности материала, в который вставляется засов. Каждый из этих факторов влияет на вероятность того, что дверь можно выбить ногой или толкнуть, поэтому их усиление повышает безопасность.

Американский национальный институт стандартов и Ассоциация производителей оборудования для строителей тестируют и оценивают замки, чтобы помочь домовладельцам выбрать наилучшую прочность для своих нужд. Они проверяют замки, чтобы увидеть, насколько хорошо они противостоят тем способам, которыми большинство злоумышленников могут попытаться проникнуть в дом: взлом, удар по двери, удар по замку и другие методы. Три класса определяют подходящие приложения для замка, и рекомендуется выбрать самый надежный замок, подходящий для вашей двери, для обеспечения безопасности наружной двери. Замок ANSI Grade 1 является самым прочным доступным замком. Замки, относящиеся к классу 1, являются стандартными для коммерческой недвижимости и обеспечивают наилучшую безопасность на дверях жилых домов, но они дороже и могут иметь довольно промышленный внешний вид. Однако по мере того, как замки без ключа становятся все более распространенными, стиль замков класса 1 расширяется. Замки ANSI Grade 2 очень прочные и долговечные, хотя и менее прочные, чем Grade 1. Замки Grade 2 доступны в большем количестве отделок и стилей, чем Grade 1, и обеспечивают превосходную безопасность для жилых помещений. Замки ANSI Grade 3 имеют самый низкий рейтинг, и хотя они действительно обеспечивают безопасность, они подходят только для жилых замков. Скорее всего, у них более короткие засовы и они изготовлены из менее прочных материалов.

Нужна система домашней безопасности? SimpliSafe может помочь. Благодаря комплексному решению для всего дома вы можете быть готовы к неожиданностям. Ознакомьтесь с системами SimpliSafe и ценами.

Замки без ключа доступны во всех трех классах, поэтому вы можете выбрать класс, наиболее подходящий для вашего дома, чтобы сделать его максимально безопасным. Еще один пункт, который следует проверить с точки зрения физической слабости: большинство традиционных замков предлагают возможность заменить засов на более длинный засов и заменить запорную пластину на замке стальным корпусом, что увеличивает прочность засова. Из-за электронного компонента замков без ключа большинство из них нельзя модифицировать таким образом, поэтому вам нужно выбрать тот, у которого уже есть более длинный болт и стальная ответная планка для максимальной безопасности.

В отличие от традиционных замков с ключом, у умных дверных замков есть второе слабое место: технология. Поскольку они электронные и часто подключены к домашней сети, они открыты для взлома или проникновения. Когда ваши коды летают по воздуху, опытные хакеры могут подобрать код с брелка или взломать ваш Wi-Fi, получить доступ к кодам клавиатуры и получить доступ к вашему дому. Если у вас есть приложение, хранящееся на телефоне без надежного пароля, и вы потеряете телефон, любой, кто его поднимет, сможет управлять умными замками (и, возможно, многими другими вещами в вашем доме). Поскольку ваша домашняя сеть подключена ко всему, хакер, который даже не собирается получать доступ к вашим замкам, может наткнуться на них, пытаясь получить доступ к вашему банковскому счету, а цифровые помощники, такие как Alexa от Amazon, Siri от Apple и Google Home Assistant, могут стали игрушками для детей или гостей и случайно открылись для потенциальных взломов.

Производители замков и устройств для умного дома постоянно совершенствуют свое аппаратное и программное обеспечение для борьбы с этой опасностью, но и здесь у вас есть определенные обязанности. Выбор безопасного пароля для вашего маршрутизатора, вашего Wi-Fi и ваших устройств имеет важное значение, как и его регулярная смена. Убедитесь, что ваши домашние сетевые устройства регулярно обновляются до последней версии прошивки, чтобы убедиться, что все известные пробелы в безопасности устранены, а периодическое обновление маршрутизаторов и модемов может иметь большое значение для обеспечения максимальной безопасности. Использование двухфакторной аутентификации, предлагаемой приложениями для умного дома (и выход из приложения, когда вы его не используете), повысит вашу безопасность. Наконец, убедитесь, что вы понимаете различные соединения и параметры безопасности, которые цифровые домашние помощники, такие как Alexa от Amazon, Siri от Apple и Google Home Assistant, устанавливают с вашей семьей и внешним миром, а также как их защитить, чтобы вы может надлежащим образом защитить и их.

Фото: istockphoto.com

Дверной замок без ключа может быть правильным выбором для вас и вашего дома, в зависимости от ваших привычек и потребностей в безопасности.

Для занятых домохозяйств, в которые каждый день приходит и уходит много людей, замок без ключа может стать формой освобождения: без необходимости постоянно передавать ключи, оставлять ключи в тайниках, хранить ключи в рюкзаках и Убедившись, что все они возвращены, каждый может немного расслабиться. Программирование кодов в замке без ключа, чтобы каждый мог войти, когда нужно (и только тогда, когда нужно), просто облегчит жизнь. Те, у кого есть пожилые члены семьи, которым иногда может понадобиться помощь, могут быть успокоены, зная, что они могут войти, чтобы помочь в любой момент, или отпереть дверь из другого места, чтобы позволить сотрудникам службы экстренной помощи войти, и любой родитель, который когда-либо наблюдал ликующий малыш. захлопнуть дверь, а затем попытаться уговорить ребенка открыть дверь через щель для почты, они оценят возможность просто войти обратно.0003

С другой стороны, те, кого дополнительный технологический уровень пугает или сбивает с толку, могут просто не чувствовать себя в безопасности с замком с электронным управлением.
