MOSFET + TL431 = компенсационный стабилизатор напряжения

LDO = low dropout = малое минимальное падение напряжения на проходном элементе

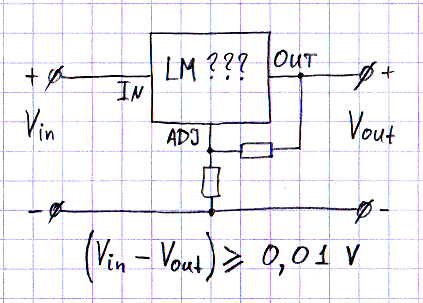

Идеальный стабилизатор напряжения 🙂

Для популярного трёх-выводного интегрального стабилизатора LM317 (datasheet) минимальное падение напряжения, при котором ещё нормируется его работа — 3 Вольта. Причём в документации этот параметр явно нигде не указан, а так, скромненько, в условиях измерений упоминается. В большинстве же случаев подразумевается, что падение на чипе 5 Вольт и более:
«Unless otherwise specified, VIN − VOUT = 5V».

Баба Яга — против! Жалко терять 3 Вольта на глупом проходном транзисторе. И рассеивать лишние Ватты. Популярное решение проблемы — импульсные стабилизаторы — здесь не обсуждаем по причине того, что они свистят. С помехами можно бороться, но, как известно: кто не борется — тот непобедим! 😉

Идея
Идея данной схемки восходит к одному из многочисленных datasheet’ов на TL431. Вот, например, что предлагают National Semiconductor / TI:

Vo ~= Vref * (1+R1/R2)

Сам по себе такой регулятор не шибко интересен: на мой взгляд он ни чем не лучше, чем обычные трёхвыводные стабилизаторы 7805, LM317 и тому подобные. Минимальное падение на проходном дарлингтоне меньше 2 Вольт тут вряд ли удастся получить. Да к тому же никаких защит ни по току, ни от перегрева. Разве что транзисторы можно ставить на столько толстые, на сколько душа пожелает.

Недавно мне понадобилось-таки соорудить линейный стабилизатор с минимальным падением напряжения. Конечно, всегда можно извернуться, взять трансформатор с бОльшим напряжением на вторичке, диоды Шоттки в мост поставить, конденсаторов накопительных поболе… И всем этим счастьем греть трёхвыводной стабилизатор. Но хотелось-то изящного решения и с тем трансом, что был в наличии. Какой проходной регулятор может обеспечить падение близкое к нулю? MOSFET: у современных мощных полевиков сопротивление канала может быть единицы милли-Ом.

Простая замена дарлингтона на полевой транзистор с изолированным затвором и индуцированным каналом (т.е. самый обычный MOSFET) в схеме выше — не особо поможет. Так как пороговое напряжение затвор-исток будет Вольта 3-4 у обычных, и всё одно больше Вольта у «логических» MOSFET’ов — чем и будет задано минимальное проходное напряжение на таком стабилизаторе.

Интересно могло бы получиться при использовании полевика, работающего в режиме обеднения (т.е. со встроенным каналом), или с p-n переходом. Но к сожалению, мощные устройства этих типов нынче практически недоступны.

Спасает дополнительный источник напряжения смещения. Такой источник совсем не должен быть сильноточным — несколько миллиАмпер будет достаточно.

Схема — скелетик

Работает это всё очень просто: когда напряжение на управляющем входе TL431, пропорциональное выходному напряжению, падает ниже порогового (2.5V) — «стабилитрон» закрывается и «отпускает» затвор полевика «вверх». Ток от дополнительного источника через резистор «подтягивает» напряжение на затворе, а, следовательно, и на выходе стабилизатора.
В обратную сторону, при увеличении выходного напряжения, всё работает аналогично: «стабилитрон» приоткрывается и уменьшает напряжение на затворе полевика.
TL431 суть устройство линейное, никаких защёлок в ней нету:

TL/LM431 — эквивалентная блок-схема

Реальность
В схеме реального устройства я всё же добавил защиту по току, пожертвовав пол-Вольта падения в пользу безопасности. В принципе, в низковольтных конструкциях часто можно обойтись плавким предохранителем, так как полевые транзисторы доступны с огромным запасом по току и при наличии радиатора способны выдерживать бешеные перегрузки. Если же и 0.5 Вольта жалко, и защита по току необходима — пишите, ибо есть способы 😉

Низковольтный линейный стабилизатор напряжения с минимальными потерями
30 января 2012: Проверено 🙂 Работает отлично! При токах нагрузки примерно от 2А и выше — мощные диоды желательно усадить на небольшой радиатор. R8=0; C7=0.1 … 10мкФ керамика или плёнка.

При номиналах R5-R6-R7, указанных на схеме, диапазон регулировки выходного напряжения примерно от 9 до 16 Вольт. Естественно, реальный максимум зависит от того, сколько может обеспечить трансформатор под нагрузкой.
R4 необходимо использовать достойной мощности: PmaxR4 ~= 0.5 / R. В данном примере — двухватник будет в самый раз.

Где это может понадобиться
Например: в ламповой технике для питания накальных цепей постоянным током.
Зачем постоянный, да ещё так тщательно стабилизированный ток для питания нитей накала?

  1. Исключить наводки переменного напряжения в сигнальные цепи. Путей для просачивания «фона» из накальных цепей в сигнал несколько (тема для отдельной статьи!)
  2. Питать накал строго заданным напряжением. Есть данные, что превышение напряжения накала на 10% от номинального может сократить срок службы лампы на порядок. Нормы же допусков для напряжения питающей сети плюс погрешности исполнения трансформаторов и т.п. — 10% ошибки легко набежит.

Для 6-вольтовых накалов необходимо уменьшить R5: 5.6КОм будет в самый раз.

Что можно улучшить
Например, для питания нитей накала полезно добавить плавный старт. Для этого достаточно будет увеличить C4 скажем до 1000мкФ и включить между мостом и C4 резистор сопротивлением в 1КОм.

Немножко окололамповой мифологии
Позволю себе пройтись по поводу одного стойкого заблуждения, утверждающего, будто питание накала «постоянкой» отрицательно сказывается на «звуке».

Наиболее вероятный источник происхождения этого мифа, как водится — недостаток понимания и кривые ручки. Например: один трансформатор запитывает и аноды и накал. Номинальный ток накальной обмотки, скажем, 1А, который до этого питал накал ламп напрямую, и те потребляли чуть меньше этого самого 1А. Всё работало хорошо, может быть фонило чуток. Если теперь некий паяльщик-такелажник, мнящий себя «tube-guru», вдруг запитал те же лампы от той же обмотки но уже через выпрямитель/конденсатор/стабилизатор — всё, хана усилку! Объяснение простое, хотя не для всех очевидное:

  1. Во-первых, трансформатор теперь перегружен из-за импульсного характера тока заряда накопительной ёмкости (нужна отдельная статья!) Если вкратце: надо брать транс с номинальным током вторички примерно в 1.8 раза больше, нежели выпрямленный ток нагрузки.
  2. Во-вторых — ударные токи заряда накопительных емкостей в источнике питания накала ничего хорошего в анодное питание не добавят.



Здесь я не претендую на уникальность. Хоть и додумался я когда-то сам до этой полезной схемки, после мне уже доводилось встречать подобные решения ещё у нескольких серьёзных разработчиков. Просто хочу поделиться с вами, друзья, своими наработками, мыслями…

  • Вам было интересно? Напишите мне!

Друзья мои, собратья по интересам! Пишу и буду развивать этот блог — идей море и опыта уже накоплено предостаточно — есть чем поделиться. Времени как всегда мало. Что было бы интересно лично Вам?

Спрашивайте, предлагайте: в комментариях, или по e-mail (есть в моём профайле). Спасибо!

Всего Вам доброго!
— Сергей Патрушин.

P.S.: Продолжение темы ЗДЕСЬ: LDO прототип в бочке

Стабилизатор напряжения на мощном полевом транзисторе 13В (IRLR2905)

При построении сильноточных стабилизаторов напряжения радиолюбители обычно используют специализированные микросхемы серии 142 и аналогичные, «усиленные» одним или несколькими, включенными параллельно, биполярными транзисторами. Если для этих целей применить мощный переключательный полевой транзистор, то удастся собрать более простой сильноточный стабилизатор,

Схема одного из вариантов такого стабилизатора приведена на рис. 3.28.0. Со вторичной обмотки трансформатора переменное напряжение около 13 В (эффективное значение) поступает на выпрямитель и сглаживающий фильтр. На конденсаторах фильтра оно равно 16 В. Это напряжение поступает на сток мощного транзистора VT1 и через резистор R1 на затвор, открывая транзистор.

Часть выходного напряжения через делитель R2, R3 подается на вход микросхемы DA1, замыкая цепь ООС. Напряжение на выходе стабилизатора возрастает вплоть до того момента, пока напряжение на входе управления микросхемы DA1 не достигнет порогового, около 2,5 В. В этот момент микросхема открывается, понижая напряжение на затворе мощного транзистора, т.е. частично закрывая его, и, таким образом, устройство входит в режим стабилизации. Лучшие результаты удастся получить, если диод VD2 подключить к выпрямительному мосту (рис. 3.28.6). В этом случае напряжение на конденсаторе С5 увеличится, поскольку падение напряжения на диоде VD2 будет меньше, чем падение напряжения на диодах моста, особенно при максимальном токе.

При необходимости плавной регулировки выходного напряжения постоянный резистор R2 следует заменить переменным или подстроенным резистором.

В стабилизаторе в качестве регулирующего элемента применен мощный полевой транзистор IRLR2905. Хотя он и предназначен для работы в ключевом (переключательном) режиме, в данном стабилизаторе он используется в линейном режиме. Транзистор имеет в открытом состоянии весьма малое сопротивление канала (0,027 Ом), обеспечивает ток до 30 А при температуре корпуса до 100°С, обладает высокой крутизной и требует для управления напряжения на затворе всего 2,5…3 В. Мощность, рассеиваемая транзистором, может достигать 110 Вт.

Полевым транзистором управляет микросхема параллельного стабилизатора напряжения КР142ЕН19 (импортный аналог TL431). Конденсаторы — малогабаритные танталовые, резисторы — MJ1T, С2-33, диод VD2 — выпрямительный с малым падением напряжения (германиевый, диод Шоттки). Параметры трансформатора, диодного моста и конденсатора С1 выбирают исходя из необходимого выходного напряжения и тока. Хотя транзистор и рассчитан на большие токи и большую рассеиваемую мощность, для реализации всех его возможностей необходимо обеспечить эффективный теплоотвод.

Налаживание сводится к установке требуемого значения выходного напряжения. Надо обязательно проверить устройство на отсутствие самовозбуждения во всем диапазоне рабочих токов. Для этого напряжения в различных точках устройства контролируют с помощью осциллографа. Если самовозбуждение возникает, то параллельно конденсаторам CI, С2 и С4 следует подключить керамические конденсаторы емкостью 0,1 мкФ с выводами минимальной длины. Размещаются эти конденсаторы как можно ближе к транзистору VT1 и микросхеме DA1.

Печатная плата устройства приведена на рис. 3.29. Эта плата рассчитана на установку малогабаритных деталей в корпусах для поверхностного монтажа, в том числе и микросхема КР142ЕН19 требует замены на импортный аналог в корпусе SO-8.

В случае, если полевой транзистор найти не удалось, стабилизатор можно выполнить по другой схеме (рис. 3.30), на мощных биполярных транзисторах, с использованием той же микросхемы. Правда, максимальный ток нагрузки у этого варианта стабилизатора не более 3…4 А. Для повышения коэффициента стабилизации применен стабилизатор тока на полевом транзисторе, в качестве регулирующего элемента применен мощный составной транзистор. Трансформатор должен обеспечивать на вторичной обмотке напряжение не менее 15 В при максимальном токе нагрузки.

Стабилизатор напряжения | РадиоГазета — принципиальные схемы для радиолюбителей и меломанов

ssАвтор: Andy Nehan

Когда речь заходит о стабилизаторах напряжения, сразу вспоминаются трехвыводные стабилизаторы типа LM317/337 или 78ХХ и 79ХХ. Все они работают при небольших напряжениях (до 40 Вольт), имеют всего три вывода и, как следствие, простые схемы включения.

Забегая вперёд, приведу цитату из конца этой статьи:

«Если вы обычно слушаете усилители со стабилизаторами на LM317 и им подобным, то прослушивание усилителя со стабилизатором без обратной связи поначалу может вызвать у вас шок!

Для меня это было сравнимо с тем, когда я первый раз попробовал сырую рыбу.

Просто забудьте про ваши предрассудки!»

Для слежения за выходным напряжением  микросхемы LM317/LM337 и аналогичные используют обратную связь.

параметрический стабилизатор напряжения

Другой тип стабилизаторов обычно называют параллельными и часто говорят, что они не имеют обратной связи, а стабилизация напряжения происходит путем шунтирования нагрузки (из рисунка видно, что это не так и обратная связь присутствует и в этом типе стабилизаторов).

параллельный стабилизатор напряжения

У обоих типов стабилизаторов есть ряд общих черт. Оба используют усилитель сигнала ошибки. При этом все усилители имеют конечный коэффициент усиления и ограниченную полосу пропускания. В идеале, надо использовать усилитель сигнала ошибки с постоянным усилением и фазовым сдвигом в полосе от постоянного тока и далее во всем звуковом диапазоне.

Смысл этого в том, что характеристики усилителя сигнала ошибки и цепи обратной связи определяют выходное сопротивление стабилизатора таким образом, что:

1. чем выше коэффициент усиления, тем ниже выходное сопротивление стабилизатора

2. выходное сопротивление обычно монотонно растёт с ростом частоты. Зависит от АЧХ усилителя ошибки и на практике рост может начинаться с частот 100Гц-10кГц.

На рисунке показан типичный выходной импеданс стабилизатора на микросхеме LM317:

Выходное сопротивление стабилизатора LM317

Целью моей работы было создание стабилизатора со стабильным выходным сопротивлением во всем диапазоне звуковых частот, высоким уровнем подавления пульсаций и низким уровнем шумов.

Исходя из этих требований, рассмотрим весь тракт от выпрямления до стабилизации напряжения.

Выпрямление переменного напряжения

Сегодня требования к качеству напряжения сети довольно мягки. Прибавьте к этому огромное количество потребителей с импульсными блоками питания (компьютеры, телевизоры, принтеры, DVD-проигрыватели и т.п.) и нелинейные характеристики понижающих трансформаторов. В результате форма питающего напряжения далека от синуса. В первую очередь наблюдается уплощение вершин полуволн.

На рисунке  показаны результаты измерений напряжения на выходе Ш-образного трансформатора:

спектры сетевого напряжения

Увеличение по клику

Я был удивлен, честно скажу — ожидал худшего.

Примечание главного редактора «РадиоГазеты»: имейте ввиду, что автор живёт в Великобритании!!! В российской электросети  картина будет далеко не такая радужная.

Я использую Ш-образные трансформаторы, потому что их звук мне больше по душе. Они не так быстродействующие, как торы, но я считаю, что они дают лучшую детализацию и проработку сцены в звучании.

На предыдущем рисунке показан и спектр выходного напряжения мостового выпрямителя.

Ужасно! Даже хуже, чем на входе трансформатора.
Теперь появились гармоники частотой 2 кГц, с уровнем около 60 дБ относительно  к 50 Гц пульсациям напряжения.

Чистый вход

Я хотел получить чистое входное напряжение по максимуму очистив его от гармоник и исключив все переходные процессы. Дело в том, что все стабилизаторы имеют некоторую ёмкость между входом и выходом. Плюс помехи могут проникнуть на выход стабилизатора через цепи обратной связи или общий провод. Потому на входе стабилизатора нам требуется иметь максимально чистый сигнал.

Звучит немного утопически? Как получить «чистое» напряжение на входе стабилизатора?
RC или LC-фильтры могут значительно снизить гармоники в выпрямленном напряжении.
А какой сигнал считать достаточно чистым?

Довольно популярны в ламповых усилителях выпрямители на кенотронах, которые в силу своих конструктивных особенностей являются несимметричными, однако же ничего…звучат эти усилители! 🙂

Чтобы получить минимальный уровень гармоник в выпрямленном напряжении я экспериментировал с одно и двухзвенными RC-фильтрами, установленными после первого фильтрующего конденсатора.

Как и ожидалось, добавление одного звена даёт наибольший прирост в качестве звучания усилителя.
Второе звено также даёт заметный вклад. Дальнейшее увеличение количества звеньев на звук существенно не влияет, а вот на массо-габаритные показатели очень.

RC-фильтр

Спектр сигнала после фильтра
Результаты измерений:

спектры сетевого напряжения

Как видно, существенно уменьшают не только верхние гармоники, но и основные пульсации также существенно затухают. Что и требовалось. К сожалению, моё оборудование не позволяет точно измерить уровень фона в присутствии сигнала. Кроме основой гармоники уровень других гармоник составил ниже 10 мВ.

Дополнительное звено в фильтре может снизить ещё на 20дБ уровень всех гармоник выше 200Гц. Но они и так уже на уровне шума стабилизатора.
Упрощенное моделирование стабилизатора на мощном FET-транзисторе показало уровень подавления низкочастотных составляющих на уровне 100дБ и 40 дБ для гармоник 100 кГц и выше.

Такие впечатляющие цифры вряд ли будут достигнуты на практике из-за паразитных ёмкостей монтажа, наводок со стороны сети и прочих негативных факторов.

Поэтому я решил считать нормальными результаты: подавление 60дБ на нижних частотах и 20дБ на высоких. Получается, что пульсации частотой 50Гц и амплитудой 100 мВ будут ослаблены до уровня 0,1мВ. Подавление ВЧ-гармоник не столь важно, так как они очень хорошо ослабляются RC-фильтрами.

Слабые сигналы

Основываясь на моем опыте, я считаю, что все неосновные (шумы, помехи, гармоники) сигналы питающей сети должны быть подавлены с достаточной степенью. Особенно это относится к высокочастотным составляющим, так как с увеличением частоты из-за паразитных емкостей между входом и выходом стабилизатора, а также ограниченной полосы пропускания усилителя сигнала ошибки, способность стабилизатора их подавлять заметно ухудшается.

Как легко заметить, резистор (или может быть индуктивность) в фильтре включены в оба провода: положительный и общий. Часто резистор (или дроссель) добавляют только в один (положительный) проводник фильтра. На результатах измерений это не сказывается.

Но это ошибка!!! Я уверен, что из-за распределенной индуктивности трансформатора помеха на одном выводе вторичной обмотки может быть больше, чем на другом. (К сожалению, моё измерительное оборудование не позволяет это проверить) Симметричная схема фильтра наиболее эффективно справится с такой помехой.

Если говорить о замене резисторов в фильтре на индуктивности, то я никогда не был доволен LC-фильтрами. На мой взгляд они замедляют атаку и снижают динамику усилителя. Это вовсе не означает, правильно посчитанный и изготовленный дроссель будет звучать плохо. Но за последние 5 лет мне не попалось таких изделий, хорошо сочетающихся с моими конструкциями.

К аналогичному результату (снижению динамики) приводит увеличение номинала резисторов фильтра. Для маломощной нагрузки я использую резисторы на 22 Ом. Для более мощной нагрузки значения резисторов следует уменьшить.

«СВЯЗЬ ВПЕРЁД»

Я разработал топологию стабилизатора без обратной связи. Считаю, что именно она отвечает моим требованиям, а после тестовых прослушиваний я заменил в своих конструкциях типовые стабилизаторы с обратной связью, несмотря на их высокие параметры.

В моей топологии сначала получается стабильное образцовое напряжение, которое через буфер подается на накапливающее устройство (конденсатор). Буфер обеспечивает постоянство выходного сопротивления стабилизатора, а конденсатор мгновенную подачу энергии усилителю при резких колебаниях тока нагрузки.

Обе топологии я смоделировал для проверки своих рассуждений.

Оказалось, что топология с обратной связью имеет чуть больший коэффициент стабилизации и ниже выходное сопротивление, которое повышается с ростом частоты.

Однако, по результатам прослушивания я отдал предпочтение топологии без обратной связи.

Базовая конфигурация

Главная задача стабилизатора — обеспечить постоянство выходного напряжения и подавление пульсаций.
Конструкция стабилизатора основана на простейшей схеме, но каждый её элемент я выбирал так, чтобы он идеально выполнял свою функцию:
стабилизаторДля максимального подавления входных шумов сопротивление резистора R должно быть максимально, а в внутреннее сопротивление источника опорного напряжения Vref как можно ниже. Да и работать формирователь опорного напряжения будет лучше, если его питать от высокоомного источника. Таким требованиям отвечает источник стабильного тока (ГСТ).

Для высоковольтного стабилизатора я использовал ГСТ на двух транзисторах, что обеспечивает большую стабильность тока при колебаниях питающего напряжения.

Для низковольтных стабилизаторов можно использовать аналогичную схему или просто одиночный диод.

Для высоковольтных стабилизаторов я выбрал значение тока ГСТ около 5мА. Для низковольтных стабилизаторов можно выбрать значение поменьше.

Микросхеме TL431 для нормальной работы требуется минимум 2 мА.

Важное замечание: ГСТ на двух транзисторах может иногда возбуждаться, если использовать высокочастотные транзисторы. Поэтому я выбрал транзисторы  MJ340/350 которые, как показывает мой опыт, работают стабильно.

Стабилитроны довольно шумные и кроме того имеют плохой температурный коэффициент. Выходное напряжение при их использовании будет меняться в зависимости от температуры окружающей среды, а если в вашем усилителе активная вентиляция, то тем более. Кроме того, стабильность их внутреннего сопротивления тоже оставляет желать лучшего.

Вместо них я использовал TL431 в качестве источника опорного напряжения, так как их шумовые характеристики весьма достойны, они имеют низкое выходное сопротивление и довольно широкий диапазон выходных напряжений, которое устанавливается с помощью простого делителя.

Стабилизатор напряжения для цепей накала.

Буферным элементом стабилизатора может быть как биполярный так и полевой транзистор.  На практике я использовал полевые транзисторы, с высокой крутизной, номинальной мощностью и высоким рабочим напряжением.  Надежность была превосходной!

Теплоотвод для буферного транзистора требуется как для низковольтного, так и в случае высоковольтного стабилизатора.

Конденсатор в цепи TL431 Дополнительно снижает уровень шума.

низковольтный стабилизатор напряжения

увеличение по клику

Недостатком схемы можно считать необходимость подстройки выходного напряжения при замене ламп, так как из-за конструктивных особенностей потребление по цепям накала у разных ламп отличается.

Но настоящего аудиофила это не остановит!

Высоковольтный стабилизатор напряжения

Так как максимальное выходное напряжение микросхемы TL431 составляет всего 30В, то для получения больших значений выходного напряжения стабилизатора используется полевой транзистор, включенный как умножитель. Его коэффициент усиления равен отношению суммы резисторов 330кОм и 270 кОм к резистору в 33кОм. При указанных номиналах усиление равно 15, т.е. максимальное выходное напряжение схемы составляет порядка 450В.

Высоковольтный стабилизатор напряженияИсточник тока на транзисторах MJE350 питает источник образцового напряжения током в 5мА, значение которого устанавливается резистором 150R.
В остальном работа схемы аналогична предыдущей.

Следует обратить внимание на качество конденсаторов. Они должны быть низкоимпедансными и быстрыми. К примеру, плёночные конденсаторы фирмы WIMA типа FKP1 отвечают всем этим требованиям.

Кстати, так как схема не обеспечивает плавную подачу анодного напряжения (или задержку включения) до прогрева ламп, для решения это проблемы можно использовать модуль, описанный здесь.

Стабилизатор напряжения отрицательной полярности

Понятно, что для отрицательной полярности напряжения схема должна претерпеть изменения, так как для микросхемы TL431 нет комплементарного аналога.

Тем не менее, я так же использовал TL431, но в связке с составным транзистором (Дарлингтон):

Стабилизатор отрицательного напряжения

Этот стабилизатор обычно используется для питания вспомогательных цепей, к примеру, катодных источников стабильного тока. Потому образцовые параметры здесь не нужны и усложнять схему я не стал.

Буфер

После рассмотрения стабилизаторов цепей накала и высоковольтного стабилизатора, я предлагаю вашему вниманию схему простого высоковольтного буфера:

Буфер питания

Его функция в обеспечении постоянного выходного сопротивления и подавление пульсация и помех по питанию. Если его подключить после обычного стабилизатора, то все негативные факторы от обратной связи в источнике питания можно существенно снизить.

Выходное сопротивление такого буфера обратно пропорционально крутизне транзистора и получается достаточно низким. Оно также постоянно в звуковом диапазоне частот.

Большую роль для качества звучания играет выбор конденсаторов!!!

Кстати, я обнаружил, что параллельное соединение конденсаторов не добавляет качества звучания. К примеру, один конденсатор на 20 мкФ звучит лучше, чем параллельное соединение двух конденсаторов на 10 мкФ того же производителя.

Конструкция.

Конструкция таких стабилизаторов особенностей не имеет. При ограничениях в размерах вы можете использовать двухсторонний монтаж. В этом случае одна сторона платы должны быть заземлена. В моих опытах заземление одной стороны платы давало значительный прирост в качестве звучания!

Подобные стабилизаторы я эксплуатирую в своих конструкциях уже около пяти лет и они не доставляют мне проблем ни с качеством звучания, ни с надёжностью.

Прослушивание.

Если вы обычно слушаете усилители со стабилизаторами на LM317 и им подобным, то прослушивание усилителя со стабилизатором без обратной связи поначалу может вызвать у вас шок!

Первое, что вас удивит — кажущаяся потеря динамики. Я считаю, что LM317 добавляет «лишней скорости звуку», искажая тем самым истинное звучание фонограммы. Закрытое прослушивание показало, что стабилизаторы без ОС удаляют  из звука весь мусор, который привносит LM317.

Потратьте немного времени на привыкание к новому звуку. На это уйдет не больше часа. Но я уверен, что вы будете восхищенны конечным результатом.

Для меня это было сравнимо с тем, когда я первый раз попробовал сырую рыбу.

Просто забудьте про ваши предрассудки!

Теперь немного сравнительных тестов. Я сравнивал стабилизатор на LM317, на лампах и стабилизатор без обратной связи.

1. LM317 как стабилизатор цепей накала и LM317 с двухзвенным фильтром помех. Последний вариант дает более детальный звук.

2. LM371 как стабилизатор цепей накала против безоосного стабилизатора. Второй вариант дает большую динамику и повышает детальность в верхнем диапазоне, что приводит к расширению стереобазы.

3. Выпрямитель на кенотроне и стабилизатор на лампах против безоосного стабилизатора анодного напряжения. Второй вариант даёт в звучании большую динамику и детальность. Ламповый стабилизатор дал более «жирный» звук.

Для получения максимального эффекта необходимо использовать для питания каждой лампы отдельный стабилизатор. Это несколько удорожает, усложняет и утяжеляет конструкцию. Но, поверьте мне, оно того стоит!

Кроме этого я провел много сравнительных прослушиваний для конденсаторов. В результате я остановился на пленочных конденсаторах фирмы WIMA. Я услышал четкие различия в звучании между плёночными и электролитическими конденсаторами. Пленочные гораздо предпочтительнее.

В своей системе я могу на слух отличить какие используются конденсаторы — пленочные или электролитические даже в цепях накала ламп.

Если вы хотите получить достойный результат, будьте готовы использовать качественные материалы!

Статья подготовлена по материалам журнала AudoiXpress.

Удачного творчества!

Замечание от главного редактора «РАДИОГАЗЕТЫ»: мнение редакции может частично или полностью не совпадать с мнением авторов статей.

Так как приходят вопросы по реализации описанных схем на доступных элементах, для примера привожу схему собранную и опробованную в работе.

стабилизатор напряжения

Здесь интегральный источник тока J310 заменён на более доступную микросхему LM317L, включенную по схеме стабилизатора тока. Можно использовать и источники тока на полевых транзисторах.

Резистор R3 задаёт выходное напряжение (подбирается). Качество стабилизации этой схемы сильно зависит от параметров транзистора Т1. Сюда надо выбрать транзистор с максимальной крутизной и минимальным сопротивлением открытого канала. Отлично показал себя  CEP50N06. Из более доступных стоит попробовать IRFZ44.

Важно иметь в виду, что управляющее напряжение на транзисторе порядка 3,5-4В и для нормальной работы источника тока необходимо напряжение около 3,5В. Поэтому разница между входным и выходным напряжениями такого стабилизатора должна быть не менее 8В! Это несколько снижает КПД этой схемы и при больших токах нагрузки требует использования радиаторов приличных размеров. Настоящего аудиофила такие трудности не остановят 🙂

Похожие статьи:


LDO линейный стабилизатор напряжения с низким падением

Аббревиатура LDO применительно к стабилизаторам или регуляторам напряжения расшифровывается как: “low drop out” или по-русски низкое падение на выходе. И это означает что чтобы получить требуемое напряжение на выходе стабилизатора входное напряжение должно не превышать выходное. Например в широко распространенном LDO стабилизаторе LM1117 для нормального функционирования стабилизатора достаточно падения в 1,2В.

Что позволяет сделать применение стабилизаторов с низким падением напряжения?
Например:

  • максимально снизить нижнюю границу диапазона работы устройства при питании от аккумуляторных батарей,
  • увеличить КПД блока питания в составе которого он трудиться,
  • обойтись без громоздких индуктивностей при фильтрации пульсаций напряжения (активный фильтр).

Как я уже писал, LM1117 считается стабилизатором с низким падением напряжения, с величиной этого самого падения в 1,2В. Я подумал, зачем такое относительно большое напряжение терять, ведь это удвоенное напряжение на p-n переходе транзистора из кремния? Почему бы не использовать полевой транзистор: в открытом состоянии канал полевого транзистора представляем собой лишь небольшое активное сопротивление.
Погуглив я нашел схемы где регулирование осуществляется полевым транзистором с n-каналом включенным в положительный провод питания. Вот только эти схемы требовали дополнительного источника питания, для управления затвором. Чтобы открыть полевой транзистор, на его затвор нужно было приложить напряжение на несколько Вольт выше напряжения на истоке, а значит и на выходе.
А вот почему бы не использовать p-канальный транзистор, он открывается отрицательным напряжением, которое у нас уже есть. И я нарисовал схему LDO использующую регулируемый стабилитрон TL431:

Эту схему я пока не собирал, возможно потребуются дополнительные RC-цепочки для предотвращения самовозбуждения схемы. Все таки TL431 склонна к самовозбуждению.

До применения полевого транзистора у меня были мысли использования биполярного p-n-p транзистора в качестве регулятора, в таком случае минимальное падение на стабилизаторе составило бы 0,6 В, что конечно поменьше чем 1,2 В.

Вот пара схем с биполярным транзистором.

Ещё я нагуглил на англоязычном форуме схему p-n-p транзистором, ту схему даже смоделировали и анализ частотной характеристики показал устойчивость схемы.
Если силовой биполярный транзистор заменить на полевой, то получим такую схему:

  • R1 — 68 кОм;
  • R2 — 10 кОм;
  • R3 — 1 кОм;
  • R4,R5 — 4,7 кОм;
  • R6 — 10 кОм;
  • VD1 — BZX84C6V2L;
  • VT1 — AO3401;
  • VT2,VT3 — 2N5550;

При указанных в перечне значениях VD1, R5, R6 напряжение на выходе стабилизатора составит 6 В.

Стабилизатор тока для светодиодов: виды, схемы, как сделать

Главным электрическим параметром светодиодов (LED) является их рабочий ток. Когда в таблице характеристик светодиода мы встречаем рабочее напряжение, то нужно понимать, что речь идет о падении напряжения на светодиоде при протекании рабочего тока. То есть рабочий ток определяет рабочее напряжение LED. Поэтому только стабилизатор тока для светодиодов может обеспечить их надежную работу.

Назначение и принцип работы

Стабилизаторы должны обеспечивать постоянный рабочий ток светодиодов когда в сети питания есть проблемы с отклонением напряжения от нормы (вам будет интересно узнать, как подключить светодиод от сети 220 вольт). Стабильный рабочий ток в первую очередь необходим для защиты LED от перегрева. Ведь при превышении максимально допустимого тока, светодиоды выходят из строя. Также стабильность рабочего тока обеспечивает постоянство светового потока прибора, например, при разряде аккумуляторных батарей или колебаниях напряжения в питающей сети.

Стабилизаторы тока для светодиодов имеют разные виды исполнения, а обилие вариантов схем исполнения радует глаз. На рисунке приведены три самые популярные схемы стабилизаторов на полупроводниках.

  1. Схема а) — Параметрический стабилизатор. В этой схеме стабилитрон задает постоянное напряжение на базе транзистора, который включен по схеме эмиттерного повторителя. Благодаря стабильности напряжения на базе транзистора, напряжение на резисторе R тоже постоянно. В силу закона Ома ток на резисторе также не меняется. Так как ток резистора равен току эмиттера, то стабильны токи эмиттера и коллектора транзистора. Включая нагрузку в цепь коллектора, мы получим стабилизированный ток.
  2. Схема б). В схеме, напряжение на резисторе R стабилизируется следующим образом. При увеличении падения напряжения на R, больше открывается первый транзистор. Это приводит к уменьшению тока базы второго транзистора. Второй транзистор немного закрывается и напряжение на R стабилизируется.
  3. Схема в). В третьей схеме ток стабилизации определяется начальным током полевого транзистора. Он не зависит от напряжения, приложенного между стоком и истоком.

В схемах а) и б) ток стабилизации определяется номиналом резистора R. Применяя вместо постоянного резистора подстрочный можно регулировать выходной ток стабилизаторов.

Производители электронных компонентов производят множество микросхем стабилизаторов для светодиодов. Поэтому в настоящее время в промышленных изделиях и в радиолюбительских конструкциях чаще применяются стабилизаторы в интегральном исполнении. Почитать про все возможные способы подключения светодиодов можно здесь.

Обзор известных моделей

Большинство микросхем для питания светодиодов выполнены в виде импульсных преобразователей напряжения. Преобразователи, в которых роль накопителя электрической энергии выполняет катушка индуктивности (дроссель) называются бустерами. В бустерах преобразование напряжения происходит за счет явления самоиндукции. Одна из типичных схем бустера приведена на рисунке.

Схема стабилизатора тока работает следующим образом. Транзисторный ключ находящийся внутри микросхемы периодически замыкает дроссель на общий провод. В момент размыкания ключа в дросселе возникает ЭДС самоиндукции, которая выпрямляется диодом. Характерно то, что ЭДС самоиндукции может значительно превышать напряжение источника питания.

Как видно из схемы для изготовления бустера на TPS61160 производства фирмы Texas Instruments требуется совсем немного компонентов. Главными навесными деталями являются дроссель L1, диод Шоттки D1, выпрямляющий импульсное напряжение на выходе преобразователя, и Rset.

Резистор выполняет две функции. Во-первых, резистор ограничивает ток, протекающий через светодиоды, а во-вторых, резистор служит элементом обратной связи (своего рода датчиком). С него снимается измерительное напряжение, и внутренние схемы чипа стабилизируют ток, протекающий через LED, на заданном уровне. Изменяя номинал резистора можно изменять ток светодиодов.

Преобразователь на TPS61160 работает на частоте 1.2 МГц, максимальный выходной ток может составлять 1.2 А. С помощью микросхемы можно питать до десяти светодиодов включенных последовательно. Яркость светодиодов можно изменять путем подачи на вход «контроль яркости» сигнала ШИМ переменной скважности. КПД приведенной схемы составляет около 80%.

Нужно заметить, что бустеры обычно используются, когда напряжение на светодиодах выше напряжения источника питания. В случаях, когда требуется понизить напряжение, чаще применяют линейные стабилизаторы. Целую линейку таких стабилизаторов MAX16xxx предлагает фирма MAXIM. Типовая схема включения и внутренняя структура подобных микросхем представлена на рисунке.

Как видно из структурной схемы, стабилизация тока светодиодов осуществляется Р-канальным полевым транзистором. Напряжение ошибки снимается с резистора Rsens и подается на схему управления полевиком. Так как полевой транзистор работает в линейном режиме, КПД подобных схем заметно ниже, чем у схем импульсных преобразователей.

Микросхемы линейки MAX16xxx часто применяются в автомобильных приложениях. Максимальное входное напряжение чипов составляет 40 В, выходной ток – 350 мА. Они, как и импульсные стабилизаторы, допускают ШИМ-диммирование.

Стабилизатор на LM317

В качестве стабилизатора тока для светодиодов можно использовать не только специализированные микросхемы. Большой популярностью у радиолюбителей пользуется схема LM317.

LM317 представляет собой классический линейный стабилизатор напряжения имеющий множество аналогов. В нашей стране эта микросхема известна как КР142ЕН12А. Типовая схема включения LM317 в качестве стабилизатора напряжения показана на рисунке.

Для превращения этой схемы в стабилизатор тока достаточно исключить из схемы резистор R1. Включение LM317 в качестве линейного стабилизатора тока выглядит следующим образом.

Выполнить расчет этого стабилизатора довольно просто. Достаточно вычислить номинал резистора R1, подставив значение тока в следующую формулу:

R1=1.25*I0.

Мощность, рассеиваемая на резисторе равна:

W=I2R1.

Регулируемый стабилизатор

Предыдущую схему легко превратить в регулируемый стабилизатор. Для этого нужно постоянный резистор R1 заменить на потенциометр. Схема будет выглядеть так:

Как сделать стабилизатор для светодиода своими руками

Во всех приведенных схемах стабилизаторов используется минимальное количество деталей. Поэтому самостоятельно собрать подобные конструкции сможет даже начинающий радиолюбитель освоивший навыки работы с паяльником. Особенно просты конструкции на LM317. Для их изготовления даже не нужно разрабатывать печатную плату. Достаточно припаять подходящий резистор между опорным выводом микросхемы и ее выходом.

Также к входу и выходу микросхемы нужно припаять два гибких проводника и конструкция будет готова. В случае, если с помощью стабилизатора тока на LM317 предполагается питать мощный светодиод, микросхему нужно оснастить радиатором который обеспечит отвод тепла. В качестве радиатора можно использовать небольшую алюминиевую пластинку площадью 15-20 квадратных сантиметров.

Изготавливая конструкции бустеров, в качестве дросселей можно использовать катушки фильтров различных блоков питания. Например, для этих целей хорошо подойдут ферритовые кольца от блоков питания компьютеров, на которые следует намотать несколько десятков витков эмалированного провода диаметром 0.3 мм.

Какой стабилизатор использовать в авто

Сейчас автолюбители часто занимаются модернизацией светотехники своих машин, применяя для этих целей светодиоды или светодиодные ленты (читайте, как подключить светодиодную ленту в авто). Известно, что напряжение бортовой сети автомобиля может сильно меняться в зависимости от режима работы двигателя и генератора. Поэтому в случае с авто особенно важно применять не стабилизатор 12 вольт, а рассчитанный на конкретный тип светодиодов.

Для автомобиля можно посоветовать конструкции на основе LM317. Также можно использовать одну из модификаций линейного стабилизатора на двух транзисторах, в которой в качестве силового элемента использован мощный N-канальный полевой транзистор. Ниже приведены варианты подобных схем, в том числе и схема светодиодного драйвера.

Вывод

Подводя итог можно сказать, что для надежной работы светодиодных конструкций их необходимо питать с помощью стабилизаторов тока. Многие схемы стабилизаторов просты и доступны для изготовления своими руками. Мы надеемся, что приведенные в материале сведения будут полезны всем, кто интересуется данной темой.



alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
