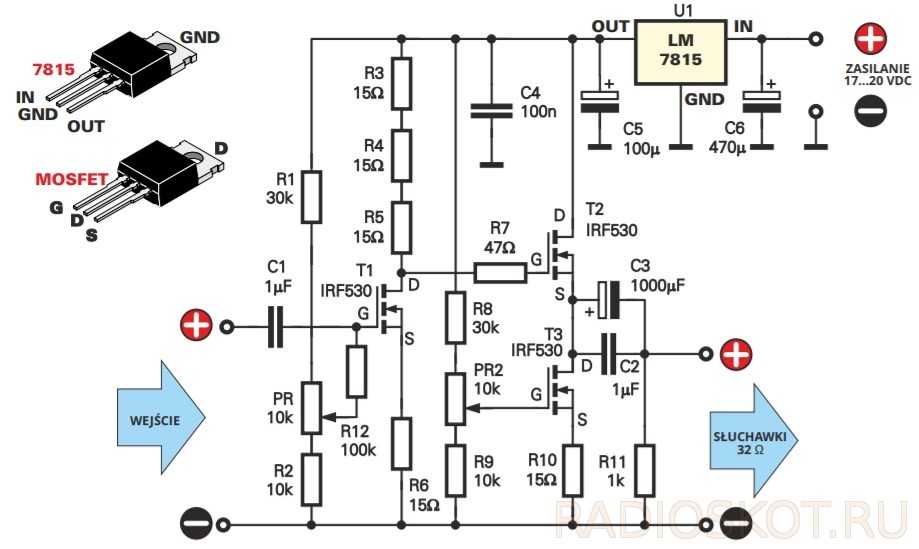

Схема усилителя для наушников класса А своими руками
Схема усилителя для наушников класса А является наиболее популярной у меломанов за счет простоты своей конструкции. Это выражается несколькими характеристиками искажения звукового сигнала на входе, которые обеспечивают высокое качество звучания относительно других категорий устройств усиления мощности звука.
Содержание
- Схема усилителя для наушников класса А
- Усилителя для наушников состоит из трех блоков:
- Преимущества усилителя:
- Недостатки:
- Планируемые изменения:
Модели, находящиеся в технологической категории класса А, обладают характеристиками гарантирующими высокую линейность в отличии от других аппаратов такого типа. В этой статье хочу представить усилитель для наушников, который, был собран собственными руками, и по моим расчетам должен работать в классе А.
- Симметричный блок питания.
- Защита наушников/задержка включения наушников.
- Стерео силовой каскад.
Усилителя для наушников состоит из трех блоков:
Блок питания входящий в схему усилителя для наушников построен на микросхеме LM723 (Motorola) и быстродействующем операционном усилителе LF357. Оба чипа управляют парой силовых транзисторов с большой теплоотдачей. Конденсаторы расположенные в цепи фильтра: 4х4700 мкФ. Питание всего усилителя обеспечивает стабильный блок питания с напряжением 2х2v.
Оба плеча по напряжению симметричны, то-есть, нет разницы между величиной положительного и отрицательного напряжения — возможная разница всего в 10 мВ. Трансформатор, рассчитанный на ток 2х0.44A, запаян непосредственно в печатную плату. Все цепи защищены предохранителями, блок питания с ограничением тока 0,3А.
Для фильтрации БП за стабилизатором были использованы танталовые конденсаторы из серии MUSE. Я не хотел делать блок питания на LM317 и его ненадежном аналоге. Источник питания на LM723 и операционный усилитель, который следит за тем, чтобы отрицательное напряжение соответствовало положительному напряжению,на мой взгляд лучше.
Схема усилителя для наушников обладает надежной защитой, которая собрана на микросхеме NEC uPC1237HA. Принципиальную схему я взял от компании Advanced Electronic. Система защиты создает задержку включения наушников, а также отключает их сразу после выключения питания, защищает от постоянного тока на выходе и от перегрузки (клиппирования).
Наушники включаются с помощью реле. Транзисторы, которые использует схема усилителя для наушников, обладают мало шумными свойствами. Об отказе/отключении наушников сигнализирует светодиодный индикатор. Параметры/время защиты можно изменять с помощью дискретных элементов с микросхемой uPC1237. На мой взгляд, очень хорошая схема.
Силовой каскад построен на двойном операционном усилителе и транзисторах средней мощности. Сам усилитель представляет собой схему, представленную в Elektora 10/93 (видимо, изначально она была описана в голландском ELektuur или немецком Elektor).
В своем усилителе я использовал двойные операционные усилители (два каскада — предварительное усиление и оконечный каскад в одной цепи) LME49860 (по умолчанию это были NE5532).
Автор диаграммы уровней мощности упомянул о токе покоя 50 мА. Добиться такого тока мне не удалось — ток в моем усилителе примерно 38мА на транзистор при питании от 21v (кстати, величина питающего напряжения не сильно влияет на изменение тока Idss). Транзисторы группы 2SK BL имеют больший ток, чем оригинальный BF256A. В моем случае я уменьшил сопротивление резисторов на затворах до 47 Ом.
Заменил старые диоды BAY на быстрые 1N-4151. Усилитель в состоянии покоя сильно нагревается, суммарный ток покоя обоих каналов составляет 80 мА. Схема усилителя для наушников имеет обратную отрицательную связь. На выходе установлен мощный резистор, который ограничивает коэффициент усиления и дополнительно защищает (вторая защита) от короткого замыкания в выходном каскаде. В схеме усилителя нет ни одного конденсатора, который ограничивал бы частотную характеристику.
За появлением постоянной составляющей следит uPC1237. Спаренные полевые транзисторы JFET — разница Idss 0,5 мА, силовые транзисторы также спарены — максимальная разница усиления hFE 5%. Нет выходного смещения. За появлением постоянной составляющей следит uPC1237. Спаренные полевые транзисторы JFET — разница Idss 0,5 мА, силовые транзисторы также спарены — максимальная разница усиления hFE 5%.
На передней панели установлен потенциометр ALPS (предполагалось, что это будет цифровой потенциометр DALLAS DS1802, но оказалось, что у него проблема с передачей большей амплитуды), два гнезда JACK Neutrik 6.3мм, два индикатора — один указывает на работу защиты, в то время как другой сигнализирует об источнике питания и переключателе.
Все это дополняется металлизированными резисторами — куда я мог бы установить танталовые конденсаторы и фирменные ELNA, MUSE и т.д. Фильтр на входе питания 230v, гнезда для предохранителей на печатной плате (всего три) универсальный металлический корпус.
У меня не было готового рисунка печатной платы ни для одной схемы — все было разработано мной. Плата сделана термотрансферным методом на печатной плате толщиной — 1 мм. Нижняя часть платы защищена раствором канифоли растворенной в денатурированном спирте (отсюда небольшое количество грязи на верхней стороне пластины). В усилителе довольно много элементов и тонких дорожек — все подключения нужно было делать аккуратно.
Я был приятно удивлен качеством звучания собранного мной усилителя для наушников. Усилитель действительно красиво звучит. Коэффициент усиления очень высокий — его можно ограничить, немного понизив чувствительность (заменив один резистор). Все это заняло у меня немного работы, но я очень доволен усилителем. Все комплектующие для схемы использовались в основном фирменные и хорошего качества.
Стабилизатор от MOTOROLA, операционный усилитель в блоке питания — лучшего класса.
Недостатки:
- Нагревание в целом
- Довольно сложная компоновка
- Множество элементов
Пробка Xduoo MT-602 двойная 6J1 задний транзистор высокопроизводительный транзистор C
Особенности:
1.о Трубка+Транзисторный гибридный усилитель
Фронтальный ламповый усилитель и задний транзистор сочетают в себе преимущества двух усилительных схем для достижения идеального звукового эффекта и погружения в счастливую атмосферу музыки.
Трубчатый усилитель обладает уникальным ламповым звучанием, сладким, мягким, теплым и слушаемым голосом, а также хорошей музыкальностью и атмосферой; но его высокочастотная переходная характеристика и разрешающая способность хуже, чем у транзистора, особенно при прослушивании симфонической музыки через транзистор.
Преимуществами транзистора являются большая динамика, высокая скорость, сильная резонансная мощность и сильная движущая сила, особенно подходящая для песен с большой динамикой; но он недостаточно мягкий, и его высокочастотный звук острый и сухой.
2. усилитель трубки
Принять двойной 6J1 трубки для пре. усилитель. сделать голос сладкий и изысканный.
3.транзистор для усилителя класса А
Применять транзисторы для буфера класса А, выходная мощность до 1300 мВт. легко управлять многими видами наушников.
4.линейный выход, может быть использован в качестве предусилителя
Он имеет один линейный выход, через трубу, и котловину по объему. Он может быть использован как Pre. усилитель всех видов аудио усилитель или активный динамик, и улучшить качество звука аудио усилитель или активный динамик.
5.Энтузиастская емкость
Принять специальный энтузиаст японской ELNA емкости в качестве емкости связи, имеют прозрачный и сладкий звук.
Принять специальный энтузиаст японский RUBYCON емкости в качестве основного fiter емкости, имеют гладкий и теплый звук, и великолепные высокие частоты.
7 Встроенная немая схема
Встроенное реле для отключения звука при включении усилителя, чтобы избежать POP-шума и убедиться, что трубка работает в оптимальном состоянии.
8.пескоструйной текстурированной панели, имеет простой внешний вид
Пескоструйная текстурированная панель и оболочка из твердого алюминиевого сплава имеют защелкивающуюся форму и могут эффективно противостоять внешним помехам.
Параметры
Источник питания: DC12V/1A
Получилось: +15 дБ
Выходная мощность: 1300 мВт (32Ω)
Размер: 12*7. 8*4 см
THD+ N: 0,1% (1KHz&32Ω)
Вес: 0,38 кг
Частотная характеристика:: 10 Гц ~ 60 кГц (± 0,5 дБ)
Д/Н: 115 дБ
Символ подходящего наушника::16~600Ω
Отгрузочные сборы
Worldwide Free Shipping on SHENZHENAUDIO, Please allow 1-3 business days for conduct Quality Control in order to ensure the products quality.
If a customer would like the order reshipped, they’ll be charged a reshipment fee. Customers may also be subject to a restocking fee of up to 20 percent of the product cost.
Каких курьеров использовать?
Учитывая количество судоходных партнеров, с которыми мы работаем, и обширную зону покрытия, которую мы обслуживаем, вероятнее всего, есть регионы с гораздо более длительным транзитным периодом, чем другие.
Если у вас есть какие-либо отзывы, предложения или проблемы с курьером вашего груза, пожалуйста, не стесняйтесь, отправьте билет в службу поддержки через кнопку «Свяжитесь с нами», расположенную ниже.
Нашей целью является предоставить нашим клиентам лучший опыт доставки по разумной цене. Поэтому мы постоянно ведем переговоры с существующими партнерами по доставке по более низким тарифам и активно тестируем новых курьеров на предмет потенциальных возможностей.
PO коробки или APO/FPO
Возможность отправки в абонентские почтовые ящики или по адресу APO/FPO зависит от веса предмета. Если предмет весит более 9 фунтов, мы не сможем отправить по этим адресам из-за наших текущих курьерских соглашений.
Чтобы определить, подходит ли ваш заказ для отправки к PO коробкам или APO/FPO адресу, пожалуйста, свяжитесь с SHENZHENAUDIO Support.
Предполагаемое время доставки
Для клиентов в континентальных Соединенных Штатах:
от 5 до 14 рабочих дней с даты отгрузки
Для клиентов на Гавайях и в Пуэрто-Рико:
2-4 недели со дня отгрузки
Международные клиенты могут рассчитывать на более длительное время доставки, в зависимости от страны, в которой они живут:
Канада: от 1 до 3 недель с даты отправки
Австралия, Новая Зеландия, Германия, Франция и Великобритания: от 2 до 4 недель со дня отгрузки
Другие страны, не перечисленные выше: от 3 до 6 недель со дня отгрузки
Пожалуйста, имейте в виду, что это приблизительные оценки, и отправки могут быть задержаны из-за непредвиденных обстоятельств, таких как почтовые забастовки или суровые погодные условия.
Если по каким-либо причинам вы не получили заказ в указанные выше сроки и подозреваете, что он может быть утерян при транспортировке, пожалуйста, предоставьте билет поддержки с вашей страницы транзакций, и мы сможем просмотреть заказ с курьером. Запросы, связанные с потерей в пути, должны быть поданы по адресу SHENZHENAUDIO Поддержка в течение 4 месяцев с даты отгрузки или до курьера архивирует информацию отслеживания.
Простая 30-дневная политика возврата
Если по какой-либо причине Вы недовольны своей покупкой, Вы можете вернуть ее в SHENZHENAUDIO в течение 30 дней с даты получения, в соответствии с условиями и исключениями, приведенными ниже.
Условия соответствия
Пожалуйста, ознакомьтесь с условиями ниже. Если все условия не будут выполнены, SHENZHENAUDIO оставляет за собой право отказать в возврате. Все возвращаемые изделия должны быть в новом состоянии, в оригинальной неизмененной коробке (включая неповрежденный UPC-код) и должны включать в себя все упаковочные материалы, пустые гарантийные талоны, руководства и аксессуары.
SHENZHENAUDIO может вернуть только первоначальную покупную цену. Плата за доставку и обработку не подлежит возврату.
Дефектные или поврежденные предметы
Дефектные предметы могут быть отремонтированы, заменены или возвращены по нашему усмотрению на ту же модель или эквивалентную ей модель производителя.
Обмены
В зависимости от того, где вы живете, время, которое может потребоваться для того, чтобы продукт, которым вы обменялись, попал к вам, может варьироваться. Пожалуйста, оставьте 3-5 рабочих дней на обработку почтового обмена.
Возвраты и кредиты
Как только мы получим и осмотрим Вашу вещь (вещи), мы зачислим на Ваш счет. Пожалуйста, позвольте 5-7 дням, чтобы кредит появился на Вашем счету. В большинстве случаев, мы вернем вам деньги таким же образом, как вы сделали первоначальную покупку. Пожалуйста, обратите внимание: мы можем вернуть только первоначальную цену покупки. Плата за доставку и обработку не подлежит возврату.
Вы будете нести ответственность за оплату собственных расходов по доставке для возврата вашего товара. Стоимость доставки не возмещается. Если вы получите возмещение, стоимость обратной доставки будет вычтена из суммы возмещения.
Доставка
To return your product, you should mail your product to: 4F 405, Building F, No.2 Shangxue Science and Technology North, Bantian Street, Longgang Dist, ShenZhen, 518129 Guangdong, China
Если вы все это сделали и до сих пор не получили возмещения, пожалуйста, свяжитесь с нами по адресу [email protected].
Noir, двухтранзисторный усилитель для наушников: класс А, несимметричный, смещение 150 мА
Эта ветка предназначена для обсуждения усилителя для наушников Noir, печатная плата которого доступна в магазине diyAudio. Его характеристики включают:
- Твердотельный, полностью дискретный: без ИС, без электронных ламп
- Несимметричная схема класса A, работающая при токе смещения 150 мА (исключительно высокий для усилителя для наушников)
- Нет сетевого напряжения внутри самодельного шасси. Питание подается от промышленной настенной розетки с классом безопасности при 24 В пост. тока
- Все сквозные детали, смонтированные на одной печатной плате с большим расстоянием между компонентами
- Очень легко набивать и паять; подходит для начинающих DIYers. Идентификаторы компонентов и значения компонентов напечатаны на шелкографии печатной платы.
- Выход для наушников на передней панели, выход линейного предусилителя (гнезда RCA) на задней панели
- Готовые передняя и задняя панели, просверленные и трафаретные, для мастеров-любителей, которые предпочитают не заниматься металлообработкой самостоятельно. Это черные печатные платы толщиной 2,0 мм, обрезанные в соответствии с передней и задней панелями корпуса diyAudio Store «1U Galaxy».
- Подробный 37-страничный файл в формате .pdf под названием «Инструкции по сборке Noir» проведет вас через процесс сборки с большим количеством фотографий. Его размер составляет 4,7 мегабайта, что превышает установленный здесь на форуме размер вложений, но его можно загрузить на странице продаж в Магазине.
Питание подается от промышленной настенной розетки с классом безопасности при 24 В пост. тока
Его размер составляет 4,7 мегабайта, что превышает установленный здесь на форуме размер вложений, но его можно загрузить на странице продаж в Магазине.СХЕМА УСИЛИТЕЛЯ
Усилитель Noir представляет собой двухтранзисторную схему, идея которой существует довольно давно. На верхнем рисунке 1 показана гибридная схема лампового + транзисторного усилителя, а на нижнем рисунке 1 показана версия, полностью выполненная на биполярных транзисторах (из книги Д. Селфа), и это лишь два примера. Noir берет эту базовую схему и просто увеличивает ток смещения второго каскада до 150 мА, а затем использует резисторы высокой мощности в качестве «нагрузок коллектора». Простой.
Рис. 2 — схема Нуар. По сравнению с рис. 1 полярность устройства поменялась местами. Теперь входной транзистор P-типа, а выходной транзистор N. Это выгодно, потому что N-канальные МОП-транзисторы имеют усиление на единицу площади кремния, которое пропорционально электронов поверхностной подвижности.
Прирост P-каналов пропорционален поверхностной подвижности отверстий и в 2-3 раза меньше. Все, что нам нужно сделать, это перевернуть блок питания вверх дном, и мы получим в 2-3 раза больший коэффициент усиления на единицу емкости. Легкое решение. Таким образом, Noir использует схему с положительным заземлением и отрицательным питанием с шиной питания «NEGPWR» примерно на -22 вольта. Так же, как радиоприемники на германиевых транзисторах в конце 19-го.50-е годы.
Транзистор Q71 и «стабилизирующий ток диод» D75 (источник постоянного тока) образуют входной каскад усилителя. Они управляют затвором выходного транзистора Q72, стоковая нагрузка которого представляет собой резистор мощностью 12 Вт, сопротивлением 68 Ом, реализованный в виде последовательно-параллельного соединения четырех резисторов 3 Вт, 68 Ом. Каждый из этих резисторов при работе рассеивает менее 0,5 Вт, и хотя они имеют комфортный запас прочности (6X), они довольно сильно нагреваются во время работы. Отвод резисторов в средней точке обеспечивает обратную связь от выходного каскада к входному каскаду.
Благодаря одинаковым номиналам резисторов в верхней и нижней части делителя напряжения обратная связь составляет (1/2), таким образом, усиление составляет 2X (+6 дБ). Этот выбор усиления побуждает пользователя устанавливать потенциометр регулятора громкости где-то во второй половине его хода, где лучше всего отслеживать поканальное отслеживание.
Noir имеет несимметричный источник питания, поэтому ему требуется связь по переменному току на входе и выходе; Их предоставляют C72 и C76+77. Как и другие усилители с конденсаторной связью (особенно Pass ACA), Noir издает слышимый «стук» при включении и выключении. Если вы находите стук неприятным, некоторые стратегии устранения включают в себя постоянное включение устройства (как предлагает Pass для ACA), сначала отключение наушников (или их удаление), установку дополнительных печатных плат / модификаций внутри шасси Noir и так далее. .
БЛОК ПИТАНИЯ
На рис. 3 представлена схема блока питания. Выходной сигнал постоянного тока фильтруется синфазным дросселем и подается на мостовой выпрямитель.
Это означает, что Noir может принимать как (положительный центр, отрицательный рукав), так и настенные бородавки (отрицательный центр, положительный рукав). Затем для дополнительного сглаживания применяется выходной фильтр LC. Потенциометр R2 и резистор R7 позволяют сборщикам регулировать ток, протекающий через светодиодную «пилотную лампу», и, таким образом, его яркость.
ВАРИАНТЫ ШАССИ
На рис. 4 показан Noir в корпусе «1U Galaxy» из магазина diyAudio с установленной передней панелью печатной платы с трафаретной печатью. На рис. 5 показано то же устройство, но на этот раз с передней панелью из полированного алюминия, которая поставляется вместе с шасси. (Сверлил сам, на сверлильном станке). У меня нет необходимых инструментов для гравировки букв на панели, но, возможно, в этом нет необходимости. Объектов всего три, и функция каждого из них настолько очевидна, что, возможно, надписи не нужны. Разъем для наушников, регулятор громкости, выключатель питания. Простой.
На рис. 6 показана задняя часть устройства с задней панелью печатной платы. Здесь определенно полезно иметь надписи, чтобы помочь вам запомнить, какие разъемы RCA являются входами, а какие выходами.
На рис. 7 показана залитая и спаянная печатная плата для Noir.
Последним приложением является спецификация в формате электронной таблицы Excel для инструмента Mouser BOM. На странице продаж Noir в магазине diyAudio Store есть ссылка на заполненную корзину покупок Mouser , которая может быть более удобной, когда вы готовы заказать детали.
СТОИМОСТЬ СБОРКИ САМ
Теперь, когда объявлены цены в Магазине, мы можем оценить стоимость сборки Noir дома: 70 долларов за печатную плату + шасси, 85 долларов за спецификацию Mouser (снижается до 80 долларов, если вы покупаете ALPS Blue). Бархатный потенциометр на частей-экспресс точка com вместо Mouser), от 5 до 10 долларов за причудливую цельную алюминиевую ручку громкости на eBay, 5 долларов за разные гайки и болты в местном хозяйственном магазине.
Общая стоимость: около 165 долларов. Конечно, вы можете приобрести «Премиум-детали» (экзотические пленочные конденсаторы, потенциометры за 100 долларов, серебряную проволоку и т. д.), если вам это нравится.
КАК ЗВУЧИТ НУАР?
Играя на моих Sennheiser HD 650, а также на моих AT M50X, я бы сказал, что Noir имеет нюансы. Женский вокал (Джоан Динер, Марианна Фейтфулл и т. д.) был неземным и потусторонним. И все же полные оркестры звучали детально и четко, мощно, без заметной мутности. «Марс» из сюиты Холста «Планеты» был достаточно устрашающим. И ZZ Top надрал задницы так, как это может сделать только ZZ Top. Включите «Tres Hombres», бросьте пару порций Anejo и помечтайте о Terlingua и Saragossa.
СТАРАЯ ТЕМА ОБСУЖДЕНИЯ
Ранние прототипы Noir назывались под кодовым названием «T2». На форуме была ветка для обсуждения T2, здесь , ныне закрытая, чье освещение первых дней может представлять исторический интерес.
_
Однотактный усилитель для наушников класса А на двух транзисторах: T2
Усилители для наушников очень популярны в качестве самодельных проектов, и их доступно довольно большое количество.
Вот некоторые из них: Beta22, Objective-2, знаменитый усилитель CMOY, Sjöström QRV01-09., Бьютт и многие другие. В дополнение к ним, магазин diyAudio прямо здесь, на этом же сайте, также предлагает усилитель для наушников (ламповый) Starving Student II и усилитель для наушников WHAMMY (микросхемы + дискретные компоненты). Так зачем создавать еще один усилитель для наушников? Чем этот отличается от всех остальных?
Я думаю, что ответ таков: T2 обладает уникальной комбинацией характеристик, которые не встречаются вместе в других конструкциях усилителей для наушников:0006
Очень легко набивать и паять, подходит для начинающих мастеров. T2 питается от настенной розетки постоянного тока 24 В. При смещении 150 мА в каждом из 2-х каналов это 7,2 Вт рассеиваемой мощности только на выходных каскадах (!). И он размещен в корпусе вообще без ребер радиатора (Galaxy)? Истинный.
На рис. 1 показана инфракрасная фотография T2 после того, как он достиг конечной рабочей температуры. 9Через 0 минут после включения питания T2 я сделал этот снимок с помощью тепловизионной камеры, используя ее режим High-Low. Камера автоматически отмечает положения самой высокой температуры (37°C) и самой низкой температуры (27°C). Чтобы предотвратить передачу тепла между T2 и столешницей во время этого эксперимента, в качестве теплоизолятора использовалась большая деревянная доска размером 1 х 1 м. Доска лежала на столе, а Т2 сидел на доске. Внешний металл был слегка теплым на ощупь, совсем не горячим.
ЦЕПЬ УСИЛИТЕЛЯ
Усиление выполнено по двухтранзисторной схеме, что само по себе не является особенно новой идеей. В течение долгого времени использовались два усилителя, в гибридных лампово-транзисторных схемах (рис. 2 вверху) и в полностью биполярных схемах (рис. 2 внизу (от D.Self)), чтобы назвать два примера. Усилитель для наушников T2 просто увеличивает ток смещения выходного каскада до 150 миллиампер и использует резисторы высокой мощности в качестве «коллекторной нагрузки» выходного каскада.
На рис. 3 показана рабочая часть схемы усилителя T2. Полярность двух усилительных устройств поменялась местами; входной транзистор теперь P-типа, а выходной транзистор N-типа. Это позволяет нам использовать серьезное преимущество N-канальных МОП-транзисторов: они представляют собой полупроводниковые устройства с основными носителями, коэффициент усиления которых пропорционален электрон поверхностная подвижность. Прирост Pканалов пропорционален поверхностной подвижности отверстий . Поскольку подвижность поверхности электронов примерно в 2-3 раза выше, чем подвижность поверхности дырок, N-каналы имеют примерно в 2-3 раза большее усиление (на единицу площади, на единицу емкости), чем P-каналы. Все, что нам нужно сделать, это перевернуть блок питания вверх дном, и мы получим усиление в 2-3 раза выше. Легкое решение! T2 использует положительное заземление, отрицательное питание, с шиной питания «NEGPWR» примерно на -22 вольта постоянного тока. (Кстати, положительное заземление было обычным явлением в схемах германиевых транзисторов еще в 19-м веке.
50 с и 60 с.)
Входной сигнал подается на базу входного транзистора Q71 через разделительный конденсатор C72 и фильтр ВЧ-помех R74-C74. Поскольку входной сигнал относится к земле (по определению!), база Q71 относится к земле. Схема положительного заземления означает, что эмиттер Q71 равен , а также относительно земли, поэтому напряжение база-эмиттер на Q71 практически не зависит от изменений напряжения питания, а PSRR этого каскада высок.
Q71 нагружается источником постоянного тока, производитель которого называет его «токорегулирующим диодом», D75. Это приводит в действие затвор выходного транзистора Q72. Q72 работает при токе смещения 150 мА, который устанавливается потенциометром R73. Нагрузкой является резистор мощностью 12 Вт, сопротивлением 68 Ом, который синтезирован последовательно-параллельным соединением четырех резисторов сопротивлением 68 Ом, сопротивлением 3 Вт. Суммарное рассеивание на этих резисторах составляет < 2 Вт, тогда как их совокупная мощность составляет 12 Вт, поэтому действует консервативный запас прочности.
Тем не менее, резисторы довольно сильно нагреваются при включении питания.
Отрицательная обратная связь от выходного каскада к входному каскаду организована путем подключения эмиттера Q71 к отводу средней точки R75-R78. Это устанавливает общий коэффициент усиления усилителя на +6,0 дБ, что гарантирует, что потенциометр регулятора громкости будет вращаться выше 25% оборотов почти всегда. Как правило, отслеживание канала за каналом в потенциометрах хуже всего при низком вращении, но улучшается, когда вы поворачиваете ручку все выше и выше.
Диоды D72-D74 повышают напряжение истока MOSFET Q72, что, в свою очередь, повышает напряжение затвора. Это смещает источник тока D75 в его золотую середину на кривой ВАХ для лучшей работы, удобно выше «напряжения колена Vk», обсуждаемого в техническом описании E-153.
Для усилителя с несимметричным источником питания требуется вход и выход, связанные по переменному току; их обеспечивают конденсаторы C72 и C76+77. C72 и C77 — это пленки высокого качества.
Продолжайте и рассчитайте угловые частоты спада низких частот, вызванные связью по переменному току; они намного ниже звукового диапазона.
Некоторые могут не согласиться с тем, что схему Т2 можно назвать двухтранзисторным усилителем. Во-первых, «транзистор» Дарлингтона Q71 на самом деле представляет собой интегральную схему с двумя транзисторами на одном кристалле. А с другой, как-то обманом называть Д75 диодом, а не транзистором. Несмотря на то, что D75 имеет только два вывода, даже несмотря на то, что он не может обеспечить усиление по напряжению, усилению по току или усилению по мощности, кажется, что D75 просто нужно называть транзистором. Тем, кто так считает, я мягко отвечаю: вы может быть прав. Однако мне очень нравится название T2, и я планирую продолжать его использовать. Не стесняйтесь называть его другим именем (T2++ ??), если хотите.
ЦЕПЬ ПИТАНИЯ
24 В пост. тока от настенной розетки подается на цепи фильтра питания, показанные на рис. 4. Сбрасываемый предохранитель PolyFuse защищает от коротких замыканий, а двунаправленный диод TVS (подавитель переходного напряжения) защищает от перенапряжения.
Высокочастотные всплески и помехи от SMPS удаляются ферритовым сердечником, синфазным дросселем «L1», работающим совместно с конденсатором C1. Мостовой выпрямитель D2 позволяет использовать вилку постоянного тока любой полярности на розетке; усилитель не знает, и ему все равно, центрально-положительный он или центрально-отрицательный. Питание снова фильтруется L2-C4 для дальнейшего снижения высокочастотного шума.
Компонент L2 представляет собой ферритовый сердечник от Laird Performance Materials, специально разработанный для ослабления шума импульсного источника питания в диапазоне частот от 100 кГц до 10 МГц. Я вырезал график из таблицы данных Лэрда и представил его ниже как рисунок 5. Обратите внимание, что затухание увеличивается как квадрат числа витков на сердечнике. Лэрд предполагал, что потребители будут использовать большие толстые провода, по которым протекают большие токи, поэтому через центральное отверстие будет проходить не более трех витков провода. Но T2 потребляет менее 400 мА, а это означает, что мы можем использовать провода даже тоньше, чем AWG-28, что позволяет использовать как минимум одиннадцать витков через сердечник Laird.
Мысленно экстраполируйте рисунок 5 на одиннадцать поворотов: Cowabunga! Это большое затухание.
Потенциометр R2 и постоянный резистор R7 являются ограничителями тока, которые позволяют сборщикам непрерывно изменять яркость светодиода при включении питания, увеличивая или уменьшая ее по своему усмотрению. Возможно, я должен сказать, настолько ярким или настолько тусклым, как пожелают их супруги.
ВАРИАНТЫ ШАССИ
На рис. 6 показана печатная плата T2, прикрепленная болтами к шасси Galaxy высотой 1U из магазина diyAudio. На передней панели в верхней части фотографии находятся светодиод включения, выключатель питания, потенциометр регулировки громкости и разъем для наушников. На задней панели в нижней части фотографии находятся входной разъем постоянного тока (настенный разъем), входные стереоразъемы RCA и выходные разъемы RCA. При внимательном рассмотрении фотографии также видны зеленые заземляющие провода, которые соединяются с передней и задней панелями. В них реализована сплошная металлическая клетка Фарадея, окружающая усилитель T2 со всех шести сторон, защищая его от внешних шумов и гула.
Не пытайтесь собрать Т2 без цельнометаллического заземленного корпуса (клетки Фарадея)! Риск слышимого шума слишком велик. На фотографии не видно электрического соединения между металлическим корпусом потенциометра ALPS RK27 и клеткой Фарадея. Это включает сам горшок в клетку Фарадея. Благодарим разработчиков механики из ALPS за добавление металлического выравнивающего штифта, который также служит точкой заземления.
На рис. 7 показан полностью собранный T2 с использованием пустых передней и задней алюминиевых панелей, поставляемых из магазина diyAudio. Я просверлил их сам на своем настольном сверлильном станке за 200 долларов от Amazon. Ярлыков нет, но действительно, зачем вам ярлыки? Совершенно очевидно, что отверстие 1/4 дюйма слева — это разъем для наушников, ручка в центре — регулятор громкости, а переключатель + светодиод справа — регулятор включения/выключения питания. Задняя панель — это отдельная история. Конечно, вам нужно указать, какие RCA являются входами, а какие выходами.
И вам нужно указать, какие из них левые, а какие правые. Некоторым строителям может быть все равно, этикетки на задней панели «красивые» или нет, поскольку они не видны при обычном использовании. Любые этикетки, какими бы уродливыми они ни были, были бы подходящими. Другие строители были бы оскорблены идеей допустить какое-либо уродство вообще, где бы то ни было на сборке, независимо от того, видны они или нет.0003
На рисунках 8 и 9 показан T2 с недорогими передней и задней панелями, изготовленными на заводе по производству печатных плат. Я разработал их как обычные печатные платы, включая отверстия подходящего размера для разъема, горшка, переключателя, RCA и т. д., а также включая проводники клетки Фарадея на обоих медных слоях. Я выбрал «матовый черный» цвет и заказал их в недорогом магазине в Китае. Доски были возвращены просверленными и красиво покрытыми, с маркировкой шелкографией приемлемого качества.
Последним приложением является спецификация для инструмента Mouser BOM.
КАК ЭТО ЗВУЧИТ?
При воспроизведении в моих накладных наушниках Audio Technica M50X T2 был нюансирован. Женский вокал (Джоан Динер, Марианна Фейтфулл и др.) был неземным и потусторонним. И все же полные оркестры звучали детально и четко, мощно, без заметной мутности. «Марс» из сюиты Холста «Планеты» был достаточно устрашающим. И ZZ Top надрал задницы так, как это может сделать только ZZ Top. Включите «Tres Hombres» и выпейте пару порций El Tesoro Anejo. Блаженство!
редактировать: обзоры / оценки прослушивания от участников, которые построили свой собственный T2, включены в сообщения # 64, # 66, # 110, # 141, # 151-152, # 165, # 180 этой темы, и я буду старайтесь время от времени обновлять этот список
СОЗДАЙТЕ T2 САМОСТОЯТЕЛЬНО
Два других члена diyAudio, чьи механические знания и навыки изготовления намного превосходят мои, каждый собирает свой собственный T2, используя эту печатную плату и эти схемы. Я назову их бета-тестерами. Этот процесс оказался чрезвычайно полезным, так как бета-тестеры уже обнаружили сложные проблемы в сборке, которые были быстро устранены.
Ничего, что повлияло бы на схему или печатную плату (во всяком случае, пока!), но было обнаружено несколько подводных камней и ошибок в примечаниях к сборке, когда сделать что-то по-другому оказалось в 20 раз проще, чем первоначальный план.
Эти ребята фотографируют, пока строят Т2, и я уверен, что их снимки получатся намного лучше моих. Я добавлю эти фотографии в первые несколько сообщений в этой теме, как только они станут доступны, и читатели смогут увидеть, как выглядит настоящее мастерство.
Тем временем у меня есть около десяти дополнительных печатных плат T2 и десять дополнительных пар (матово-черных) передней и задней панелей, предварительно просверленных и обработанных шелкографией, которые я с удовольствием отдаю другим мастерам по цене моей покупки, плюс моя стоимость доставки. ты. Для набора из 3 печатных плат (красная печатная плата, черная передняя панель, черная задняя панель) стоимость составляет 16,50 долларов США для покупателей из США и 26,50 долларов США для остального мира.
Отправьте ПМ для получения инструкций по PayPal, ограничьтесь одним набором из 3 досок на покупателя.
Я создал спецификацию в Mouser для каждой детали T2, которую продает Mouser. Возможно, вам НЕ ХОЧЕТСЯ покупать их все в Mouser, но все они включены в спецификацию. Пример 1: Потенциометры ALPS RK27 Blue Velvet в других местах продаются по гораздо более низким ценам. Пример 2: вы можете предпочесть использовать гнездо RCA другого типа, чем золотые в спецификации. Пример 3: Возможно, у вас уже есть подходящая настенная бородавка, и вы не хотите платить за другую. И т. д.
С помощью диспетчера спецификаций загрузите этот файл .xls в качестве спецификации, позвольте Mouser обработать его, а затем переместите его в корзину. Наконец, начните удалять из корзины вещи, которые вы НЕ хотите покупать в Mouser.
Несмотря на то, что я очень старался сделать спецификацию правильной и полной, она все еще может содержать ошибки. Надеюсь, что нет, но люди постоянно ошибаются, в том числе и я.
