Усилитель звука класса а своими руками

Эта схема усилителя звука была создана всеми любимым британским инженером электронщик-звуковик Линсли-Худом. Сам усилитель собран всего на 4-х транзисторах. С виду — обыкновенная схема усилителя НЧ, но это лишь с первого взгляда. Опытный радиолюбитель сразу поймет, что выходной каскад усилителя работает в классе А.

Поиск данных по Вашему запросу:

Усилитель звука класса а своими руками

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Схема усилителя мощности класса А 24Вт
• Мощный усилитель класса А
• Качественный усилитель звука своими руками
• Ультралинейный усилитель класса А (расширенная версия)
• Простые транзисторные унч своими руками. Транзисторный усилитель класса а своими руками
• Усилитель мощный своими руками
• Усилитель звука своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Усилитель класса A

Схема усилителя мощности класса А 24Вт

Повышенный интерес к JLH обусловлен тем, что интернет-магазины и аукционы Hi-End начали предлагать множество вариаций этого усилителя в готовом виде и в виде комплектов для домашней сборки. На многочисленных форумах по электронике и звукотехнике проводятся бурные обсуждения предложенной более 40 лет назад схемы и способов ее улучшения применительно к сегодняшней компонентной базе. Усилитель этого талантливого инженера из Англии, созданный почти 50 лет назад дожил до сегодняшнего дня пережив несколько реинкарнаций, и сегодня, в конце года он, по-прежнему будоражит воображение настоящих аудиофилов.

Перевод основной идеи схемы John Linsley-Hood:. Мощность предлагаемых к повторению транзисторных усилителей как правило многократно завышена, что совершенно не требуется для комфортного прослушивания музыки в обычной комнате.

Повышенная мощность тянет за собой необходимость применения дорогостоящих транзисторов и мощных блоков питания. До эры появления транзисторов огромной популярностью пользовались ламповые усилители фирм Mullard, Leak и другие обладающие выходной мощностью до Ватт на канал, которой с лихвой хватало для воспроизведения практически любой музыки в условиях реальной жилой комнаты. Уровень громкости с колонками средней чувствительности и такой выходной мощностью усилителя в стерео-режиме получался даже больше необходимого.

Инженеру Джону Линсли Худу пришла идея разработать простой для повторения, но максимально качественный усилитель класса А с разумной выходной мощностью и минимально возможными искажениями.

Худа даже спустя 40 лет восхищает великолепным качеством звучания при предельно простотой конструкции. Основные искажения в ламповом усилителе вносит выходной трансформатор, а поскольку транзисторные конструкции могут обойтись без этого нелинейного элемента, то требования к транзисторным схемам можно ужесточить. В отличие от автомобиля, в усилителях выходная мощность и уровень искажений к реальному качеству звучания имеют очень опосредованное отношение.

На звук гораздо большее влияние оказывает грамотно выбранная схемотехника, режимы работы каждого каскада и качество деталей.

Потребляемую мощность с этим режимом нужно смело умножить на три или четыре, и вся эта мощность, в отличие от полезной не идет на динамики, а преобразуется в банальное тепло. Плюс, нужны огромные радиаторы, которые должны рассеять излишнее тепло. Себестоимость усилителя довольно сильно зависит от мощности блока питания и размеров радиаторов выходных транзисторов. Основная идея John Linsley-Hood, построение максимально простого усилителя, все каскады которого работают в классе А.

Путем замены резистора на дроссель или трансформатор можно повысить КПД и легко согласовать простейший каскад на транзисторе с практически любым следующим каскадом.

Для упрощения и удешевления конструкции Джон Линсли Худ применил двухтактный выходной каскад с возбуждением противофазным сигналом, изображенный на Рис.

Оптимальным решением здесь является применение каскада на транзисторе VT1 обратной проводимости n-p-n , который для выходных транзисторов является фазоинвертором и управляет обоими плечами верхним и нижним , собранными на транзисторах VT2 и VT3.

За счёт компенсации взаимной нелинейности характеристик транзисторов, это включение даёт низкие искажения даже без применения отрицательной обратной связи. Как бонус, низкое выходное сопротивление каскада на VT1 хорошо согласуется с довольно высоким входным сопротивлением каскадов на VT2, VT3.

Входной сигнал подается на базу транзистора VT1. С его коллектора инвертированный и усиленный сигнал поступает на базу транзистора VT2. Транзистор VT2 усиливает входной сигнал и формирует противофазные сигналы для выполненного на транзисторах VT3 и VT4 выходного каскада. Нижний выходной транзистор VT3 включен по схеме с общим эмиттером и усиливает как ток, так и напряжение.

Верхний выходной транзистор VT4 включен по схеме с общим коллектором и усиливает только ток это классический эмиттерный повторитель.

Резисторы R4-R5 задают напряжение смещения для транзистора VT1, резистор R3 формирует смещение выходного каскада. Резисторы R1-R2 задают глубину отрицательной обратной связи по току.

Транзистор VT2 является сердцем этой схемы и применен здесь для управления выходным каскадом — элегантно и просто. В своих конструкциях он применяет исключительно полевые транзисторы, которые управляются напряжением на затворе, в отличие от примененных Джоном Ли Худом биполярных транзисторов, управляемых током базы.

И если в далеком году мощных серийных полевых транзисторов попросту не существовало и Джона Ли Худа можно понять, то Нельсона Паса понять сложно, по какой именно причине он не применяет в своих усилителях биполярные транзисторы. Выходной ток предыдущего каскада усилителя Джона Ли Худа является входным током для последующего. Ток коллектора транзистора VT1 является управляющим для транзистора VT2 и втекает в его базу.

В других каскадах все происходит аналогично.

Резистор R3 является источником стабильного тока и изменение тока коллектора транзистора VT2 полностью отражается на токе базы транзистора VT4. Вся идеология построения усилителя Джона Ли Худа подчиняется идее минимализма, в ней нет ничего лишнего…. Дизайн усилителя JLH родился в то время, когда эра усилителей на лампах близилась к своему завершению, транзисторы быстро вытеснили электровакуумные приборы практически из всех областей электроники.

Не избежала этой участи и звуковая техника. Инженеры начали проектировать транзисторные усилители с оглядкой в первую очередь на параметры: высокую выходную мощность и предельно низкие искажения.

Их разработки в большинстве своем были крайне сложны и отличались от ламповых схем применением многочисленных и глубоких обратных связей. А это, как в последствии выяснилось, качества звуку совсем не добавило. За прошедшие 47 лет прогресс в электронной промышленности ушел далеко вперед. А вот про технику для воспроизведения звука такого сказать нельзя. За почти сто лет с момента изобретения электронного усилительного прибора — лампы, а за ней транзистора, вдруг выяснилось, что лучшее звучание имеют простые схемотехнические решения, известные уже много лет.

И никакими современными технологическими изысками качество звучания почему-то не улучшается. Создано: Автор Виталий. Разработка сайта webtraktor. Кит усилителя JLH на печатной плате один канал усилителя и стабилизатор питания Усилитель класса А JLH собранный радиоинженером для себя JLH усилитель со снятой крышкой, на каждой плате канал усилителя и стабилизатор питания Кажущаяся простота усилителя по схеме JLH, аппарат требует скурпулезной настройки.

Транзисторный усилитель по схеме Джона Ли Худа с регулятором громкости Усилитель JLH по схеме года с мощными выходными каскадами В усилителе JLH в каждом канале стоят четыре выходных транзистора Каждый канал усилителя JLH питается от своего блока питания с тороидальным трансформатором. Выключатель питания, входные и выходные терминалы, радиаторы и все.

Печатная плата усилителя класс А JLH на современных биполярных транзисторах Конструктив усилителя JLH, видны емкости блока питания и платы закрепленные на радиаторах Тороидальный трансформатор усилителя JLH рядом с магнитным экраном Трансформатор усилителя Джона Линсли Худа в магнитном экране.

Вид усилителя JLH с установленным в корпус силовым тороидальным трансформатором Усилитель класс А JLH с радиаторами, вынесенными за габарит корпуса Для охлаждения радиаторов снизу радиаторов прикреплены вентиляторы. Для сборки усилителя JLH применен корпус от промышленного измерительного прибора Радиаторы выходных транзисторов охлаждаются вентиляторами, класс А всегда сильно греется Для блока питания усилителя JLH радиолюбителем применен перемотанный трансформатор от старого лампового телевизора В этом конструктиве усилителя JLH применены радиаторы от процессоров системных блоков.

Применение вентиляторов для охлаждения выходных транзисторов позволяет сделать усилитель JLH довольно компактным Усилитель JLH работающий в классе А имеет минимум деталей, но их качество должно быть максимально возможным Выходные транзисторы на радиаторах, емкости питания и несложный монтаж усилителя JLH Выходные транзисторы усилителя JLH и раздельного по каналам стабилизатора напряжения на радиаторе.

DVI собранные печатные платы для сборки усилителя JLH от магазина Алиэкспресс Печатные платы JLH собраны очень качественно, хотя сами детали довольно посредственные Для получения действительно высокого качества звучания JLH резисторы и особенно — электролитические конденсаторы лучше заменить на аудиофильские В продаваемых на Али экспресс DIV платах усилителя JLH устанавливаются оригинальные силовые транзисторы. Упрощенная схема усилителя JLH показана на Рис. Вся идеология построения усилителя Джона Ли Худа подчиняется идее минимализма, в ней нет ничего лишнего… Дизайн усилителя JLH родился в то время, когда эра усилителей на лампах близилась к своему завершению, транзисторы быстро вытеснили электровакуумные приборы практически из всех областей электроники.

Автор: Виталий Аовокс Опубликовано:. Оценка 4.

Мощный усилитель класса А

Подскажите пожалуйста, куда Вы подключаете регулятор громкости на схеме? Обязательно ли выставлять ток покоя в 1. Это нужно для мощности сигнала или качества сигнала? Ток покоя зависит от сопротивления нагрузки. Желательно устанавливать ток, рекомендованный автором, так как именно для указанного значения тока достигается максимальный кпд усилителя при неискаженном сигнале. Хочу повторить ваш опыт и получить свой: , немножко непонятно где на схеме регулировка громкости: сразу после входа видно переменный резистор, который идёт на аудиофильский кондёр аудиокоре а выше ещё один, между Р1 и С1.

Примечание. Как и любой усилитель класса А, устройство требует Литература: Сухов Н. Е. — Лучшие конструкции УНЧ и сабвуферов своими руками.

Качественный усилитель звука своими руками

Большинство коммерческих усилителей в продаже — это усилители класса AB. Это относится и к транзисторным, и к микросхемным УНЧ. Пока промышленность не выпускает мощные интегральные усилители с высоким током покоя, поэтому решено было спроектировать такой аппарат самому. Его мощность — 2х25 ватт. Схема работает в А-классе до 10 ватт мощности, далее идёт автоматическое переключение в АВ. Внутри корпуса вы можете видеть два больших черных полипропиленовых конденсатора, висящие на правом конце печатной платы, которые установлены параллельно с четырьмя основными сглаживающими конденсаторами. Силовой трансформатор тороидальный — для снижения уровня помех и наводок на входные цепи УМЗЧ. Мощность 25 ватт на канал относительно не большая по современным меркам , но греться транзисторы выходного каскада — A1P , будут значительно. Ведь ток покоя составляет около ампера, а значит рассеиваемая мощность 50 ватт на канал! Тем не менее установка кулера не приветствуется — это лишний шум и риск перегрева транзисторов при его поломке.

Ультралинейный усилитель класса А (расширенная версия)

Повышенный интерес к JLH обусловлен тем, что интернет-магазины и аукционы Hi-End начали предлагать множество вариаций этого усилителя в готовом виде и в виде комплектов для домашней сборки. На многочисленных форумах по электронике и звукотехнике проводятся бурные обсуждения предложенной более 40 лет назад схемы и способов ее улучшения применительно к сегодняшней компонентной базе. Усилитель этого талантливого инженера из Англии, созданный почти 50 лет назад дожил до сегодняшнего дня пережив несколько реинкарнаций, и сегодня, в конце года он, по-прежнему будоражит воображение настоящих аудиофилов. Перевод основной идеи схемы John Linsley-Hood:. Мощность предлагаемых к повторению транзисторных усилителей как правило многократно завышена, что совершенно не требуется для комфортного прослушивания музыки в обычной комнате.

Схема усилителя мощности класса А 24Вт — показанная здесь схема высокоэффективного усилителя, выходной каскад которого работает в классе А и способен развивать выходную мощность более 24 Вт. Схема усилителя собрана с использование десяти фирменных транзисторов.

Простые транзисторные унч своими руками. Транзисторный усилитель класса а своими руками

Неудовлетворённость качеством воспроизведения музыкальных композиций звуковой картой компьютера заставило взяться за изготовление настольного усилителя. Решил, что это будет простой самодельный усилитель для наушников, собранный по классической схеме на одном транзисторном каскаде. Однако есть замечание. Этот усилитель подходящим будет только в том случае, когда входной сигнал не требует усиления по напряжению например, выход достаточной силы дают МП3 плеер или компьютер. Также, любой шум, возникающий в блоке питания, будет идти прямо через усилитель. По этой причине, необходимо использовать только стабилизированный источник питания.

Усилитель мощный своими руками

Мы неоднократно приводили схемы мощных усилителей мощности низкой частоты для самостоятельной сборки, и сегодня речь пойдет о конструкции довольно простого, но высококачественного и до боли мощного усилителя по схеме ланзара. Ланзар реализован на и транзисторах, схема полностью симметрична. Выходной каскад усилителя работает в классе АВ, минимальный коэффициент нелинейных искажений позволяет отнести усилитель к разряду хай-фай Hi-Fi. Такой усилитель отлично подходит и для мощных широкополосных акустических систем, но из-за сравнительно простой схематической развязки и большой выходной мощности, усилитель часто повторяют именно для питания довольно мощных сабвуферных головок. Пиковая выходная мощность этого усилителя составляет ватт на нагрузку 4 Ом, но усилитель прекрасно работает и под низкоомные нагрузки вплоть до 2-х Ом.

Сам усилитель D класса не является цифровым устройством, а Сделать цифровой усилитель звука класса D своими руками достаточно просто.

Усилитель звука своими руками

Усилитель звука класса а своими руками

Высокое входное сопротивление и неглубокая ОС — основной секрет теплого лампового звучания. Ни для кого не секрет, что именно на лампах реализуются самые высококачественные и дорогие усилители, которые относятся к разряду HI-End. Давайте поймем, что такое качественный усилитель?

Купив хороший ноутбук или крутой телефон, мы радуемся покупке, восхищаясь множеством функций и скоростью работы устройства. Вместо полноценного и чистого звучания, мы слышим невразумительный шёпот с фоновым шумом. Но не стоит расстраиваться и ругать производителей, проблему со звуком можно решить самостоятельно. Если вы немного разбираетесь в микросхемах и умеете хорошо паять, то вам не составит труда сделать собственный усилитель звука. В нашей статье мы расскажем как сделать усилитель звука для каждого типа устройства.

Наши уроки будут особенно полезны как для начинающих радиолюбителей и студентов радиотехнических ВУЗов, так и для опытных электронщиков, которые паяют каждый день!

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Транзисторный усилитель класса А своими руками Звук Из песочницы На Хабре уже были публикации о DIY-ламповых усилителях, которые было очень интересно читать. Спору нет, звук у них чудесный, но для повседневного использования проще использовать устройство на транзисторах.

Выбор класса усилителя. Сразу предупредим радиолюбителя — делать усилитель класса A на транзисторах мы не будем. Причина проста — как было сказано во введении, транзистор усиливает не только полезный сигнал, но и поданное на него смещение. Проще говоря, усиливает постоянный ток.

Унч а класса своими руками

Статья о создании усилителя, в схемотехнике и конструкции которого использованы нетрадиционные технические решения. Проект некоммерческий. Увлекаться аудиотехникой и слушать музыку я начал очень давно, с конца х годов и продолжительное время был твердо убежден, что любой УМ с лейблом Sony, Technics, Revox и т. Все изменилось после статьи А. Волею случая, спустя небольшой промежуток времени, неисправный Бриг из первых выпусков попал мне в руки.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Снова про УНЧ класса «А»
• Усилитель на транзисторах Класс А 10Вт
• Усилитель мощности в классе А со сверхбыстродействующей ОООС
• Усилитель JLH часть 1 — история разработки
• Усилитель звука а класса своими руками
• Усилитель низкой частоты
• Ультралинейный усилитель класса А (расширенная версия)
• Мощный усилитель класса А
• Ультралинейный усилитель А класса

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Усилитель класса А

Снова про УНЧ класса «А»

Повышенный интерес к JLH обусловлен тем, что интернет-магазины и аукционы Hi-End начали предлагать множество вариаций этого усилителя в готовом виде и в виде комплектов для домашней сборки. На многочисленных форумах по электронике и звукотехнике проводятся бурные обсуждения предложенной более 40 лет назад схемы и способов ее улучшения применительно к сегодняшней компонентной базе. Усилитель этого талантливого инженера из Англии, созданный почти 50 лет назад дожил до сегодняшнего дня пережив несколько реинкарнаций, и сегодня, в конце года он, по-прежнему будоражит воображение настоящих аудиофилов.

Перевод основной идеи схемы John Linsley-Hood:. Мощность предлагаемых к повторению транзисторных усилителей как правило многократно завышена, что совершенно не требуется для комфортного прослушивания музыки в обычной комнате. Повышенная мощность тянет за собой необходимость применения дорогостоящих транзисторов и мощных блоков питания. До эры появления транзисторов огромной популярностью пользовались ламповые усилители фирм Mullard, Leak и другие обладающие выходной мощностью до Ватт на канал, которой с лихвой хватало для воспроизведения практически любой музыки в условиях реальной жилой комнаты.

Уровень громкости с колонками средней чувствительности и такой выходной мощностью усилителя в стерео-режиме получался даже больше необходимого. Инженеру Джону Линсли Худу пришла идея разработать простой для повторения, но максимально качественный усилитель класса А с разумной выходной мощностью и минимально возможными искажениями.

Худа даже спустя 40 лет восхищает великолепным качеством звучания при предельно простотой конструкции. Основные искажения в ламповом усилителе вносит выходной трансформатор, а поскольку транзисторные конструкции могут обойтись без этого нелинейного элемента, то требования к транзисторным схемам можно ужесточить.

В отличие от автомобиля, в усилителях выходная мощность и уровень искажений к реальному качеству звучания имеют очень опосредованное отношение. На звук гораздо большее влияние оказывает грамотно выбранная схемотехника, режимы работы каждого каскада и качество деталей. Потребляемую мощность с этим режимом нужно смело умножить на три или четыре, и вся эта мощность, в отличие от полезной не идет на динамики, а преобразуется в банальное тепло. Плюс, нужны огромные радиаторы, которые должны рассеять излишнее тепло.

Себестоимость усилителя довольно сильно зависит от мощности блока питания и размеров радиаторов выходных транзисторов. Основная идея John Linsley-Hood, построение максимально простого усилителя, все каскады которого работают в классе А. Путем замены резистора на дроссель или трансформатор можно повысить КПД и легко согласовать простейший каскад на транзисторе с практически любым следующим каскадом.

Для упрощения и удешевления конструкции Джон Линсли Худ применил двухтактный выходной каскад с возбуждением противофазным сигналом, изображенный на Рис. Оптимальным решением здесь является применение каскада на транзисторе VT1 обратной проводимости n-p-n , который для выходных транзисторов является фазоинвертором и управляет обоими плечами верхним и нижним , собранными на транзисторах VT2 и VT3. За счёт компенсации взаимной нелинейности характеристик транзисторов, это включение даёт низкие искажения даже без применения отрицательной обратной связи.

Как бонус, низкое выходное сопротивление каскада на VT1 хорошо согласуется с довольно высоким входным сопротивлением каскадов на VT2, VT3. Входной сигнал подается на базу транзистора VT1. С его коллектора инвертированный и усиленный сигнал поступает на базу транзистора VT2. Транзистор VT2 усиливает входной сигнал и формирует противофазные сигналы для выполненного на транзисторах VT3 и VT4 выходного каскада.

Нижний выходной транзистор VT3 включен по схеме с общим эмиттером и усиливает как ток, так и напряжение. Верхний выходной транзистор VT4 включен по схеме с общим коллектором и усиливает только ток это классический эмиттерный повторитель. Резисторы R4-R5 задают напряжение смещения для транзистора VT1, резистор R3 формирует смещение выходного каскада. Резисторы R1-R2 задают глубину отрицательной обратной связи по току. Транзистор VT2 является сердцем этой схемы и применен здесь для управления выходным каскадом — элегантно и просто.

В своих конструкциях он применяет исключительно полевые транзисторы, которые управляются напряжением на затворе, в отличие от примененных Джоном Ли Худом биполярных транзисторов, управляемых током базы. И если в далеком году мощных серийных полевых транзисторов попросту не существовало и Джона Ли Худа можно понять, то Нельсона Паса понять сложно, по какой именно причине он не применяет в своих усилителях биполярные транзисторы.

Выходной ток предыдущего каскада усилителя Джона Ли Худа является входным током для последующего. Ток коллектора транзистора VT1 является управляющим для транзистора VT2 и втекает в его базу. В других каскадах все происходит аналогично. Резистор R3 является источником стабильного тока и изменение тока коллектора транзистора VT2 полностью отражается на токе базы транзистора VT4.

Вся идеология построения усилителя Джона Ли Худа подчиняется идее минимализма, в ней нет ничего лишнего…. Дизайн усилителя JLH родился в то время, когда эра усилителей на лампах близилась к своему завершению, транзисторы быстро вытеснили электровакуумные приборы практически из всех областей электроники.

Не избежала этой участи и звуковая техника. Инженеры начали проектировать транзисторные усилители с оглядкой в первую очередь на параметры: высокую выходную мощность и предельно низкие искажения. Их разработки в большинстве своем были крайне сложны и отличались от ламповых схем применением многочисленных и глубоких обратных связей.

А это, как в последствии выяснилось, качества звуку совсем не добавило. За прошедшие 47 лет прогресс в электронной промышленности ушел далеко вперед.

А вот про технику для воспроизведения звука такого сказать нельзя. За почти сто лет с момента изобретения электронного усилительного прибора — лампы, а за ней транзистора, вдруг выяснилось, что лучшее звучание имеют простые схемотехнические решения, известные уже много лет. И никакими современными технологическими изысками качество звучания почему-то не улучшается. Создано: Автор Виталий. Разработка сайта webtraktor. Кит усилителя JLH на печатной плате один канал усилителя и стабилизатор питания Усилитель класса А JLH собранный радиоинженером для себя JLH усилитель со снятой крышкой, на каждой плате канал усилителя и стабилизатор питания Кажущаяся простота усилителя по схеме JLH, аппарат требует скурпулезной настройки.

Транзисторный усилитель по схеме Джона Ли Худа с регулятором громкости Усилитель JLH по схеме года с мощными выходными каскадами В усилителе JLH в каждом канале стоят четыре выходных транзистора Каждый канал усилителя JLH питается от своего блока питания с тороидальным трансформатором. Выключатель питания, входные и выходные терминалы, радиаторы и все. Печатная плата усилителя класс А JLH на современных биполярных транзисторах Конструктив усилителя JLH, видны емкости блока питания и платы закрепленные на радиаторах Тороидальный трансформатор усилителя JLH рядом с магнитным экраном Трансформатор усилителя Джона Линсли Худа в магнитном экране.

Вид усилителя JLH с установленным в корпус силовым тороидальным трансформатором Усилитель класс А JLH с радиаторами, вынесенными за габарит корпуса Для охлаждения радиаторов снизу радиаторов прикреплены вентиляторы. Для сборки усилителя JLH применен корпус от промышленного измерительного прибора Радиаторы выходных транзисторов охлаждаются вентиляторами, класс А всегда сильно греется Для блока питания усилителя JLH радиолюбителем применен перемотанный трансформатор от старого лампового телевизора В этом конструктиве усилителя JLH применены радиаторы от процессоров системных блоков.

Применение вентиляторов для охлаждения выходных транзисторов позволяет сделать усилитель JLH довольно компактным Усилитель JLH работающий в классе А имеет минимум деталей, но их качество должно быть максимально возможным Выходные транзисторы на радиаторах, емкости питания и несложный монтаж усилителя JLH Выходные транзисторы усилителя JLH и раздельного по каналам стабилизатора напряжения на радиаторе. DVI собранные печатные платы для сборки усилителя JLH от магазина Алиэкспресс Печатные платы JLH собраны очень качественно, хотя сами детали довольно посредственные Для получения действительно высокого качества звучания JLH резисторы и особенно — электролитические конденсаторы лучше заменить на аудиофильские В продаваемых на Али экспресс DIV платах усилителя JLH устанавливаются оригинальные силовые транзисторы.

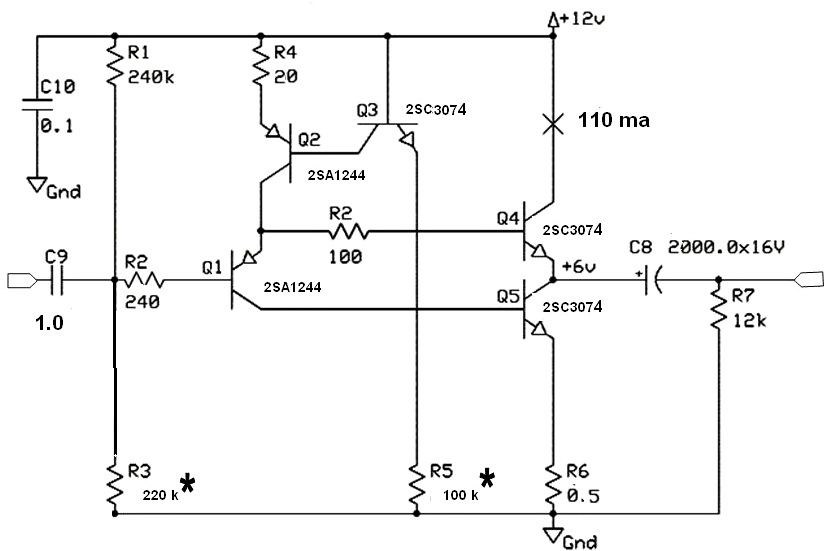

Упрощенная схема усилителя JLH показана на Рис. Вся идеология построения усилителя Джона Ли Худа подчиняется идее минимализма, в ней нет ничего лишнего… Дизайн усилителя JLH родился в то время, когда эра усилителей на лампах близилась к своему завершению, транзисторы быстро вытеснили электровакуумные приборы практически из всех областей электроники. Автор: Виталий Аовокс Опубликовано:. Оценка 4.

Усилитель на транзисторах Класс А 10Вт

Недостатками такого пути создания сверхлинейных усилителей являются низкий коэффициент полезного действия усилителей класса А и высокий уровень мощности, рассеиваемой оконечными транзисторами, особенно при работе на малых сигналах. Но при использовании современных транзисторов большой мощности, снабженных надежными теплоотводами, по крайней мере второй из этих недостатков становится несущественным. Усилители мощности класса А имеют и преимущества перед аналогичными усилителями класса АВ и B, которые заключаются в простоте конструкции, a также в постоянстве среднего значении потребляемого тока, что снижает уровень дополнительных гармонических искажений, обусловленных резкими изменениями потребляемого тока при изменениях уровня усиливаемого сигнала. На рис.

Простые транзисторные унч своими руками. Транзисторный усилитель класса а своими руками. Подключение и установка — Схема № 1.

Усилитель мощности в классе А со сверхбыстродействующей ОООС

Она характерна для зарубежных усилителей конца х, начала х. В предыдущей линейке этих усилителей вместо интегральной микросхемы использовался целый набор дискретных элементов, что заметно усложняло весь усилитель в целом. Обращает на себя внимание интегратор IC , выполненный на ОУ; в то время встречающийся сравнительно редко. Методика проведения сравнительного прослушивания усилителя мощности низкой частоты. Она мало чем отличается от обычного прослушивания УМЗЧ. Один источник сигнала, один и тот же комплект акустики и даже один и тот же стабилизированный источник питания, используемый для всех, естественно, кроме JVC, по очереди прослушиваемых УМЗЧ. Мгновенное переключение испытуемых устройств, соответственно, отсутствовало, но в данном случае оно и не требовалось, так как разница в звучании усилителей легко и уверенно фиксировалась всеми присутствующими. В качестве испытательного материала использовались CD диски, файлы формата. Надо отметить особо, что не все, что записано с высоким разрешением, звучит хорошо.

Усилитель JLH часть 1 — история разработки

Большинство коммерческих усилителей в продаже — это усилители класса AB. Это относится и к транзисторным, и к микросхемным УНЧ. Пока промышленность не выпускает мощные интегральные усилители с высоким током покоя, поэтому решено было спроектировать такой аппарат самому. Его мощность — 2х25 ватт. Схема работает в А-классе до 10 ватт мощности, далее идёт автоматическое переключение в АВ.

Усилители низкой частоты наиболее широко применяются для усиления сигналов, несущих звуковую информацию, в этих случаях они называются также усилителями звуковой частоты.

Усилитель звука а класса своими руками

Выбор класса усилителя. Сразу предупредим радиолюбителя — делать усилитель класса A на транзисторах мы не будем. Причина проста — как было сказано во введении, транзистор усиливает не только полезный сигнал, но и поданное на него смещение. Проще говоря, усиливает постоянный ток. Ток этот вместе с полезным сигналом потечет по акустической системе АС , а динамики, к сожалению, умеют этот постоянный ток воспроизводить.

Усилитель низкой частоты

Войти Регистрация. Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены. Обзор ICO fatcats. Универсальный коммутатор для ноутбуков от Baseus — обзор фото.

Ультралинейный усилитель А класса — схема 1 Транзисторы выходного каскада могут сильно греться даже без подачи сигнала на вход УНЧ. Это вполне Ультралинейный усилитель линси-худа своими руками.

Ультралинейный усилитель класса А (расширенная версия)

Колин Вонфор, занимающийся проектированием ламповых одно-тактных УНЧ с начала х, отмечая высокое качество звучания, все же пришел к выводу, что они не вполне соответствуют идеалу меломана. Наращивание мощности упирается в огромные даже по сравнению с трансформаторами аналогичной мощности, но двухтактных ламповых УНЧ габариты и массу выходного трансформатора, а также довольно короткий ресурс ламп, загнанных для получения сколь-. Пятнадцатилетние эксперименты позволили ему создать транзисторный биполярно-полевой УНЧ класса А рис.

Мощный усилитель класса А

По сути я ничего нового не придумал, просто давно хотел собрать данный усилитель, но на многих ресурсах отзывы о нем были не очень хорошие. К сожалению, мне не удалось найти фотографии доделанных усилителей. О схеме очень мало отзывов, в основном только негативные. Жалобы в основном о малом потреблении тока, слишком искаженный выходной сигнал и т. Сначала были найдены все оптимальные замены транзисторам. Все транзисторы использовались отечественного производства.

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим.

Ультралинейный усилитель А класса

Предлагаемая автором концепция построения мощного выходного каскада УМЗЧ исключает большинство нелинейных искажений, присущих двухтактным выходным каскадам на лампах или транзисторах. Введение следящего питания позволяет достичь очень малых нелинейных искажений — на уровне тысячных долей процента! Такой выходной каскад его мощность более 20 Вт вполне пригоден для работы с АС чувствительностью не менее 90 дБ. Назначение выходного каскада ВК усилитель низкой частоты — передать сигнал с выхода усилителя напряжения УН на низко-импедансную нагрузку акустическую систему с наименьшими искажениями. Очень часто такой усилитель тока выполняют в виде мощного повторителя напряжения на транзисторах. ВК присущи следующие основные виды искажений: тепловые, кроссоверные, переключательные и искажения, связанные со спадом статического коэффициента передачи тока базы с ростом тока нагрузки. Ну и в некоторой степени проявляются нелинейные искажения, связанные с эффектом Эрли в усилительных приборах.

Повышенный интерес к JLH обусловлен тем, что интернет-магазины и аукционы Hi-End начали предлагать множество вариаций этого усилителя в готовом виде и в виде комплектов для домашней сборки. На многочисленных форумах по электронике и звукотехнике проводятся бурные обсуждения предложенной более 40 лет назад схемы и способов ее улучшения применительно к сегодняшней компонентной базе. Усилитель этого талантливого инженера из Англии, созданный почти 50 лет назад дожил до сегодняшнего дня пережив несколько реинкарнаций, и сегодня, в конце года он, по-прежнему будоражит воображение настоящих аудиофилов. Перевод основной идеи схемы John Linsley-Hood:.

Транзисторный усилитель класса А – энциклопедия. Сладкоголосая печка

Сладкоголосая печка

Сладкоголосая печка

В сравнительно недавнем советском прошлом термин “класс” в отношении аудиотехники не вызывал никаких двусмысленностей и воспринимался буквально – этот параметр определял уровень качества (класс) того или иного компонента. Соответственно, «в ходу» были «высший», «первый», «второй» классы и далее по списку. Однако, радиоинженеры, которые проектировали для нас эту технику, этот термин понимали совсем иначе. Как? Давайте разбираться.

В радиоэлектронике термин “класс” определяет схемотехнику и базовые принципы работы каскада усиления. Традиционно классы именуются буквами латинского алфавита, и лидирующая “A” отдана устройству, с которого началась более чем столетняя история электронного звукоусиления. В 1916 году инженер Эрнст Александерсон, работающий в американской компании General Electric, получил патент, в котором впервые был изложен принцип усиления электрического сигнала. Конечно, в то время никаких транзисторов ещё не было, и речь в патенте шла о работе электронной лампы – вакуумного триода. Напомним суть работы триода – внутри колбы, из которой откачан воздух, размещаются электроды катода и анода, а также управляющая сетка между ними. Если к электродам приложить напряжение, то между ними возникает поток электронов, движущихся от катода к аноду. Прикладывая потенциал к управляющей сетке можно менять интенсивность этого потока – чем выше этот потенциал, тем менее насыщенным будет поток. То есть, фактически напряжение на сетке модулирует напряжение между катодом и анодом. При определенном значении напряжения на управляющей сетке поток электронов вовсе иссякнет – триод закроется. Если управляющую сетку рассматривать как вход, а к катоду и аноду подключить нагрузку, то перед нами будет простейший усилительный каскад.

И здесь есть одна проблема. Дело в том, что звуковой электрический сигнал является переменным – то есть, имеет как положительную, так и отрицательную полуволны. Когда на управляющей сетке оказывается положительная полуволна, триод её точно повторяет на выходе с большей амплитудой, как и задумано. Но когда подходит очередь отрицательной полуволны триод остается в закрытом состоянии, фактически обрезая половину сигнала, что, по понятным причинам, допускать никак нельзя. Чтобы этого не случалось было предложено сместить уровень входного сигнала, принятый за “ноль”, в середину рабочего диапазона усилительного элемента. То есть, обрабатывая положительную полуволну, триод открывается сильнее от середины своего рабочего диапазона, а при работе с отрицательной полуволной начинает закрываться от той же отметки – вплоть до полного закрытия или открытия в первом случае. Это и есть усилительный каскад, работающий в классе A.

Когда в 1928 году был изобретён полевой транзистор, а в 1947 году благодаря усилиям компании Bell Labs свет увидел его биполярный собрат, принципы работы усилительных каскадов в своих базовых моментах не изменились. Как известно, транзистор (например, биполярный) способен регулировать ток между эмиттером и коллектором (ток коллектора) в зависимости от тока между эмиттером и базой (ток базы или управляющий ток). Таким образом, транзисторы вполне могли заменить вакуумные лампы, обладая существенными преимуществами. Прежде всего, они были намного компактнее – достаточно вспомнить, что размер современных бескорпусных транзисторов в интегральных микросхемах исчисляется в нанометрах. Кроме того, транзисторы более энергоэффективны – им не нужны цепи накала, которые дали вакуумным радиоэлементам название “лампа”. И, как следствие, транзисторы обладают ощутимо большим ресурсом.

Но вернемся к усилителям, работающим в классе A, которые так нежно любят почитатели качественного воспроизведения музыки. И эта любовь вполне объяснима – основным преимуществом таких каскадов усиления является тот факт, что транзистор здесь всегда работает в самой линейной средней части своего рабочего диапазона. То есть, усилитель всегда готов моментально отреагировать на изменения входного сигнала, не тратя время на переключение из закрытого состояния в открытое или обратно и, соответственно, не вмешиваясь в фазу сигнала. Кроме того, в таком каскаде задействован единственный усилительный элемент, а значит отсутствует проблема идентичности характеристик транзисторов, работающих в тандеме в каскадах усиления других классов.

Однако, здесь же проявляется и обратная сторона медали – рабочий диапазон этого единственного элемента ограничивает возможности по усилению сигнала. Усилительный каскад, работающий в классе A, идеально справляется со своими задачами на небольших уровнях громкости, когда рабочий диапазон транзистора с запасом перекрывает возможную амплитуду выходного сигнала. Но выдающиеся характеристики такого каскада проявляются только на среднем участке рабочего диапазона, который отличается линейностью. Чем ближе амплитуда выходного сигнала к границе рабочего диапазона транзистора, тем выше искажения. Самое печальное, что по мере приближения к полностью закрытому или открытому состоянию усилительного элемента рост искажений приобретает экспоненциальный характер. По этой причине усилительные каскады, работающие в классе A, массово применяют в предварительных усилителях и усилителях для наушников, где не требуется высокая выходная мощность. Впрочем, это вовсе не исключает их использование в выходных каскадах усилителей, причем с весьма внушительной мощностью – просто подобные реализации очень дороги и потому встречаются только в аудиотехнике, относящейся к разряду High End.

Второй серьезной проблемой усилителей класса A стал крайне низкий коэффициент полезного действия, редко превышающий 30 процентов. Дело в том, что при отсутствии полезного сигнала на входе усилителя транзисторы находятся в полуоткрытом состоянии, то есть, через них течет ток. Утилизируется эта энергия (70 процентов от потребляемой!) в тепло, потому такие усилители оснащаются серьезными системами охлаждения, которые не дают транзисторам перегреться и выйти из строя. То есть, фактически усилитель класса A, кроме услаждения слуха, работает электрообогревателем.

И проблема здесь не столько в счетах за электроэнергию (хотя, и в них тоже) – дело в том, что такой режим работы отрицательно сказывается на ресурсе комплектующих. Кроме того, для таких усилителей при прочих равных требуются более мощные блоки питания, а также эффективные, а значит габаритные и тяжелые радиаторы охлаждения транзисторов. Все это ведет к удорожанию производства подобной техники.

Несмотря на все перечисленные особенности, а также наличие целого спектра альтернативных принципов усиления, которые являются как более поздними усовершенствованиями класса A, так и совершенно новыми разработками, этот тип усилителей не собирается на покой. В погоне за аудиофильским граалем многие любители музыки и качественного её воспроизведения готовы мириться и с высокой ценой таких компонентов, и с громоздкостью, и с немалым их весом. Да и угрызениями совести относительно урона планете они мучаются редко.

С другими классами усиления звука можно познакомиться здесь и здесь.

Денис Репин

16 февраля 2022 года

Редакция Hi-Fi.ru

Теги: усилитель, усилитель мощности, класс усиления, класс A, класс

Подписывайтесь на нашу ленту в Яндекс.Дзен

Pass LabsSingle-Ended Class A — Pass Labs

Однотактные усилители класса A, безусловно, добились больших успехов за четыре года, прошедшие с тех пор, как мы начали тестировать первый Aleph 0. Так это просто еще одна звуковая причуда, или в этом есть что-то фундаментальное? такой дизайн, оправдывающий возрождение старых подходов к усилению?

Когда двадцать пять лет назад я начал разрабатывать усилители, твердотельные усилители только что прочно закрепились на рынке. Важными были показатели мощности и гармонических искажений, и крупнейший аудиожурнал писал, что усилители с одинаковыми характеристиками звучат одинаково.

Мы слышали триоды, пентоды, биполярные, VFET, Mosfet, TFET клапаны, IGBT, гибриды, искажения THD, искажения IM, искажения TIM, фазовые искажения, квантование, обратная связь, вложенная обратная связь, отсутствие обратной связи, прямая связь, стазис, гармоника выравнивание по времени, высокая скорость поворота, класс AB, класс A, чистый класс A, класс AA, класс A/AB, класс D, класс H, постоянное смещение, динамическое смещение, оптическое смещение, реальное смещение, устойчивое смещение плато, большие расходные материалы, интеллектуальные источники питания, регулируемые источники питания, отдельные источники питания, импульсные источники питания, динамический запас мощности, высокий ток, симметричные входы и симметричные выходы.

Должен признаться, что я сам несу ответственность за пару из них.

Если не считать исходного материала, записанного в цифровом виде, ничего особо не изменилось. Твердотельные усилители по-прежнему доминируют на рынке, крупнейший аудиожурнал до сих пор не слышит разницы, а многие аудиофилы до сих пор цепляются за свои лампы. Оставляя в стороне примеры маркетинговой шумихи, мы имеем большое количество попыток улучшить звук усилителей, каждая из которых направлена ​​на устранение предполагаемого недостатка в характеристиках.

Попытка использовать спецификации для характеристики тонких звуковых характеристик потерпела неудачу. Усилители с аналогичными параметрами не равны, и продукты с более высокой мощностью, более широкой полосой пропускания и меньшими искажениями не обязательно звучат лучше. Исторически так сложилось, что усилитель, предлагающий наибольшую мощность, или самые низкие интермодуляционные искажения, или самый низкий THD, или самую высокую скорость нарастания, или самый низкий уровень шума, не стал классикой и даже не имел более чем скромного успеха. Долгое время в техническом сообществе существовала вера в то, что в конечном итоге какой-то объективный анализ позволит согласовать субъективный опыт критического слушателя с лабораторными измерениями. Возможно, это произойдет, но тем временем аудиофилы в значительной степени отвергают технические характеристики стенда как показатель качества звука. Это уместно. Восприятие звука — это полностью субъективный человеческий опыт. Мы должны позволять цифрам определять качество звука не больше, чем позволить химическому анализу быть арбитром хороших вин. Измерения могут обеспечить меру понимания, но не могут заменить человеческое суждение.

Почему мы так или иначе стремимся свести субъективный опыт к объективным критериям? Тонкости воспроизведения музыки и звука — для тех, кто это ценит. Дифференциация по номерам — для тех, кто этого не делает.

Как и в искусстве, классические аудиокомпоненты являются результатом индивидуальных усилий и отражают последовательную основополагающую философию. Они делают субъективное и объективное заявление о качестве, которое должно быть оценено по достоинству. Очень важно, чтобы схема аудиокомпонента отражала философию, которая в первую очередь касается субъективной природы его работы.

Не имея возможности полностью объективно охарактеризовать производительность, мы должны сделать шаг назад от полученного сигнала и принять во внимание процесс, с помощью которого он был получен. История того, что было сделано с музыкой, важна и должна рассматриваться как часть результата. Все, что было сделано с сигналом, встроено в него, пусть и неуловимо.

Опыт соотнесения того, что звучит хорошо, со знанием дизайна компонентов дает некоторые общие рекомендации относительно того, что будет звучать хорошо, а что нет.

Простота и минимальное количество компонентов являются ключевыми элементами, что хорошо отражается на качестве конструкций труб. Чем меньше штук последовательно с сигнальным трактом, тем лучше. В целом это верно, даже если добавление еще одного каскада усиления улучшит измеренные характеристики.

Важны характеристики устройств усиления и их конкретное использование. Индивидуальные различия в производительности между подобными устройствами важны, как и различия в топологическом использовании. Все устройства, несущие сигнал, вносят свой вклад в деградацию, но есть несколько характеристик, заслуживающих внимания. Нелинейности низкого порядка в значительной степени аддитивны по качеству, привнося ложную теплоту и окраску, в то время как резкие нелинейности высокого порядка являются аддитивными и субтрактивными, добавляя резкости при потере информации из-за интермодуляции.

Требуется максимальная собственная линейность. Это производительность каскадов усиления до применения обратной связи. Опыт показывает, что обратная связь — это вычитающий процесс; он убирает искажения из сигнала, но видимо и некоторую информацию тоже. Во многих старых проектах плохая внутренняя линейность была исправлена ​​за счет большого применения обратной связи, что привело к потере тепла, пространства и деталей.

Высокий ток холостого хода, или смещение, очень желателен как средство максимизации линейности и дает эффект, который не только легко измерить, но и легко продемонстрировать: Возьмите усилитель класса А или другой усилитель с большим смещением и сравните звук при полном смещении. и с уменьшенным уклоном. (Настройка смещения выполняется легко, так как практически каждый усилитель имеет потенциометр для регулировки смещения, но это следует делать очень осторожно). Достоинством эксперимента является только изменение предубеждений и ожиданий экспериментатора.

По мере уменьшения смещения восприятие глубины сцены и атмосферы обычно снижается. На это восприятие глубины влияет необработанная величина тока смещения.

Если вы продолжаете увеличивать ток смещения далеко за пределы рабочей точки, кажется, что улучшения происходят с токами смещения, которые намного превышают уровень сигнала. Обычно уровни, используемые при наиболее критическом прослушивании, составляют всего несколько ватт, но усилитель со смещением в десять раз больше будет звучать лучше, чем усилитель со смещением на несколько ватт.

По этой причине конструкции, работающие в так называемом «чистом» классе А, предпочтительнее, поскольку их токи смещения большую часть времени намного больше, чем сигнал. Как уже упоминалось, каскады усиления предусилителя и входные каскады усилителей мощности обычно являются несимметричными «чистого» класса А, и, поскольку уровни сигналов составляют небольшие доли ватта, эффективность схемы не важна.

В последние несколько лет «чистота» конструкций класса A была под вопросом, при этом «чистый» класс A в общих чертах определяется как рассеивание тепла в режиме холостого хода, более чем в два раза превышающее максимальную выходную мощность усилителя. Для 100-ваттного усилителя это будет 200 ватт из стены на постоянной основе. Конструкции, которые изменяют смещение в зависимости от музыкального сигнала, обычно имеют токи смещения на уровне сигнала или ниже него. Это, безусловно, улучшение с точки зрения энергоэффективности, но звук отражает меньшую точку смещения.

Учитывая предположение, что каждый процесс, который мы выполняем с сигналом, будет слышен, лучшие усилители должны использовать те процессы, которые наиболее естественны.

В цепи есть один элемент, который мы не можем изменить или улучшить, и это воздух. Воздух определяет звук и служит естественным эталоном.

Практически все усилители на рынке основаны на двухтактной модели симметрии. Топология двухтактной симметрии не имеет особой основы в природе.

Можно ли использовать характеристики воздуха в качестве модели для проектирования усилителя? Если вы согласны с тем, что любая обработка оставляет свой след в музыке, ответ — да.

Одной из самых интересных характеристик воздуха является его несимметричный характер. Звук, распространяющийся по воздуху, является результатом уравнения газа:

PV1.4 = 1,26 X 104

, где P — давление, а V — объем. Небольшая нелинейность, являющаяся результатом характеристик воздуха, обычно считается незначительной при нормальных уровнях звука и сравнима с коэффициентом искажения высокоточных усилителей. Это искажение обычно становится проблемой только в горле валторны, где интенсивные уровни давления во много раз выше, чем во рту, и где гармоническая составляющая может достигать нескольких процентов.

Мы можем нагнетать воздух и повышать давление на произвольную величину, но не можем его тянуть. Мы можем только позволить ему расслабиться и заполнить пространство, как он хочет, и давление никогда не опустится ниже «0». Когда мы толкаем воздух, увеличение давления больше, чем соответствующее уменьшение, когда мы позволяем воздуху расширяться. Это означает, что при заданном движении диафрагмы, действующей на воздух, положительные возмущения давления будут несколько больше отрицательных. Отсюда мы видим, что воздух чувствителен к фазе.

Из-за несимметричного характера эфира содержание гармоник в основном 2-го порядка, и большая часть искажений одиночного тона приходится на вторую гармонику. Характеристика искажения воздуха монотонна, то есть его продукты искажения плавно уменьшаются по мере снижения акустического уровня. Это важный элемент, который часто упускают из виду при проектировании аудиосистемы и который отражается в низком качестве первых полупроводниковых усилителей и цифро-аналоговых и аналого-цифровых преобразователей. Они не монотонны: искажения увеличиваются с уменьшением уровня.

Обычная электрическая картина аудиосигнала представляет собой сигнал переменного тока без составляющей постоянного тока. Аудио представлено как переменное напряжение и ток, где положительное напряжение и ток чередуются с отрицательным обратным и симметричным образом. Эта фикция удобна, потому что она позволяет использовать энергоэффективную конструкцию силовых каскадов усилителя, известную как двухтактная, где «плюсовая» сторона усилителя чередует работу с «минусовой». Каждая сторона двухтактного усилителя поочередно обрабатывает аудиосигнал; сторона «плюс» подает положительное напряжение и ток на громкоговоритель, а сторона «минус» подает отрицательное напряжение и ток.

Проблемы двухтактных усилителей, связанные с перекрестными искажениями, подробно обсуждались в другом месте, и одним из основных результатов является немонотонность. Класс B и многие конструкции AB имеют продукты искажения, которые резко возрастают с уменьшением сигнала. Это значительно снижается в режиме класса A, но искажение кроссовера остается в виде разрыва более низкого порядка на кривой передачи.

Для максимально естественного воспроизведения музыки двухтактный симметричный режим не лучший подход. Воздух несимметричен и не имеет двухтактной характеристики. Звук в воздухе — это возмущение вокруг точки положительного давления. Есть только положительное давление, более положительное давление и менее положительное давление.

Описание операции «тяни-толкай» часто иллюстрирует этот тип операции изображением двух мужчин, распиливающих дерево вручную, по одному с каждой стороны пилы. Конечно, это эффективный способ рубить деревья, но можете ли вы представить себе двух мужчин, играющих на скрипке?

Аналогия со скрипкой или подобным струнным инструментом прекрасно иллюстрирует однотактную работу и указывает на контроль и точность, которые могут быть достигнуты, когда только одно устройство усиления управляет работой каскада усиления.

Двухтактные схемы класса А, напротив, имеют два противоположных устройства усиления, создающих выходной сигнал, и, хотя это промышленно эффективный и действенный способ, это не самый деликатный способ усиления сигнала. Двухтактные схемы порождают гармоники нечетного порядка, где фазовая синхронизация отражает сжатие как на положительных, так и на отрицательных пиках и нелинейность кроссовера вблизи нулевой точки.

Только одна топология линейной схемы обеспечивает соответствующую характеристику, и это несимметричный усилитель. Несимметричное усиление относится только к чистому классу А и является наименее эффективной формой силового каскада, которую вы можете разумно создать, обычно в режиме холостого хода в три-пять раз превышающей номинальную выходную мощность.

Несимметричный режим не нов. Он обычно встречается в схемах низкого уровня лучших каскадов предварительного усиления и во входных схемах лучших усилителей мощности. Первые ламповые усилители мощности представляли собой несимметричные схемы с использованием одной лампы, питающей первичную обмотку трансформатора.

В 1977 году я разработал и опубликовал в журнале Audio Magazine несимметричный усилитель класса А, использующий биполярные повторители, смещенные от источника постоянного тока. Значительное количество любителей построили устройство с выходной мощностью 20 Вт, и многие отметили его уникальную звуковую характеристику. Это один из очень немногих доступных твердотельных несимметричных выходных каскадов.

Несимметричный режим класса А менее эффективен, чем двухтактный. Однотактные усилители, как правило, больше и дороже, чем двухтактные, но они имеют более естественную кривую передачи.

Очень важным соображением при попытке создать усилитель с естественной характеристикой является выбор устройств усиления. Подходит несимметричная топология класса А, и нам нужна характеристика, в которой положительная амплитуда очень, очень немного больше отрицательной. Для устройства с усилением по току это будет означать усиление, плавно увеличивающееся с ростом тока, а для лампового или полевого устройства — крутизна, плавно возрастающая с ростом тока.

У триодов и полевых МОП-транзисторов есть общая полезная характеристика: их крутизна увеличивается с ростом тока. Биполярные силовые устройства имеют небольшое увеличение усиления, пока они не достигают примерно ампера или около того, а затем они снижаются при более высоких токах. В общем, использование биполярного в однотактной схеме не подходит.

Еще одним преимуществом ламп и полевых транзисторов является высокая производительность, которую они обеспечивают в простых цепях класса А. Представленные на рынке биполярные конструкции имеют от четырех до семи каскадов усиления, связанных с сигнальным трактом, но с лампами и МОП-транзисторами хорошие объективные характеристики достигаются только при наличии 2 или 3 усилительных устройств на сигнальном тракте.

Третье преимущество ламп и МОП-транзисторов перед биполярными устройствами заключается в их большей надежности при более высоких температурах. Однотактные усилители мощности рассеивают сравнительно большую мощность и сильно нагреваются.

При выборе между триодами и полевыми МОП-транзисторами преимущество МОП-транзисторов заключается в том, что они естественным образом работают при напряжениях и токах, которые мы хотим подать на громкоговоритель. Попытки создать несимметричный триодный усилитель мощности с прямой связью были сильно ограничены высокими напряжениями и низкими токами анода, которые характерны для ламп.

Мощные МОП-транзисторы имеют интересный характер, поскольку они имеют относительно высокие искажения, пока через них не будет пропущен достаточно большой ток. Это делает их очень подходящими для работы в чистом классе А, особенно в несимметричном режиме. Это также делает их гораздо менее подходящими для работы в классах B и AB, где они становятся довольно нелинейными вблизи точки отсечки и требуют большого количества коррекции отрицательной обратной связи для обеспечения чистого выходного сигнала.

Не все силовые мосфеты одинаковы. Ранние МОП-транзисторы имели гораздо более низкую крутизну и более высокое внутреннее сопротивление и искажения, чем более новые поколения. Они также были довольно анемичными с точки зрения их тока, напряжения и мощности.

Вдобавок ко всему, глядя на схемы ранних и даже современных конструкций усилителей на МОП-транзисторах, мы видим, что они обычно просто использовались в качестве замены биполярных устройств в конструкциях классов B и AB, без учета их конкретных требований к линейности, и без использования их уникальных характеристик.

Учитывая характеристику Mosfet, легко понять, почему ранние и даже современные усилители, использующие их, не достигли того уровня звуковых характеристик, который, казалось, предлагали эти устройства.

Перспективные характеристики крутизны в усилителях мощности по обеспечению наиболее реалистичного воспроизведения музыки с усилением лучше всего реализуются МОП-транзисторами в несимметричных схемах класса А, где они используются очень просто и смещены на очень большие токи.

В прошлом году я опубликовал проект однотактного усилителя мощности класса А в журнале The Audio Amateur Magazine. Он использует только один каскад усиления для всего усилителя. Названный усилителем Zen (в конце концов, что такое звук хлопка одного транзистора?), он иллюстрирует крайнюю простоту, которую можно достичь с помощью полевых МОП-транзисторов, работающих в несимметричном классе А, и с высокими объективными и субъективными характеристиками. Дополнительную информацию об усилителе Zen и его преемнике Son of Zen можно получить на сайте The Audio Amateur.

На данный момент на рынке доступно очень мало других несимметричных полупроводниковых усилителей. Это изменится по мере того, как спрос будет продолжать расти, а другие дизайнеры узнают, как их создавать.

В то же время альтернативой являются однотактные триодные усилители с трансформаторной связью, в которых используются очень большие трансформаторы с зазором между сердечниками, чтобы избежать насыщения сердечника высоким постоянным током. Эти конструкции отражают более традиционное представление об однотактном усилении. Они имеют характеристику слабосвязанного трансформатора, более ограниченную мощность и более высокие измеренные искажения, чем их твердотельные аналоги, однако они по-прежнему устанавливают стандарт четкости средних частот, и их нельзя сбрасывать со счетов.

Помимо того, что они проще в использовании, основным преимуществом MOSFET перед лампами является то, что они работают при напряжениях и токах, соответствующих громкоговорителям, без преобразования и не требуют выходного трансформатора.

Независимо от типа устройства усиления, в системах, где целью является максимальное естественное воспроизведение, предпочтительнее использовать простые несимметричные схемы класса А.

Как работает усилитель класса А?

— Реклама —

Транзистор используется почти в каждом электронном приборе или гаджете, который вы видите или мечтаете иметь в ближайшем будущем. Прямо с этого мобильного телефона, которым так гордится этот молодой студент колледжа, так как он делает его жизнь невероятно легкой, до крошечного чипа MCU внутри ноутбука, который помогает мотивационному спикеру создавать свои видео на YouTube для передачи своих с трудом заработанных жизненных навыков. У широкой публики есть одна общая черта – старый добрый транзистор.

Транзистор также является основным компонентом или, можно сказать, сердцем усилителя класса А. В этом учебном пособии давайте рассмотрим, как работает усилитель класса А, увлекательным, простым и интересным способом.

Работа транзистора

Для этого нам необходимо понять принцип работы транзистора при использовании в схемах усилителя.

— Advertisement —

На приведенной выше диаграмме показаны различные компоненты внутри и снаружи транзистора NPN. В левом верхнем углу у нас есть три типа токов I (B), показанные красным цветом, I (C), показанные синим цветом, и I (E), показанные зеленым цветом. Клемма базы показана как большая красная буква B, а клеммы коллектора и эмиттера показаны как большая синяя буква C и большая зеленая буква E соответственно. Рядом с терминалом коллектора есть большие синие ворота, которые автоматически открываются, когда мы открываем маленькие розовые ворота рядом с базовым терминалом. Таким образом, маленькие ворота в основании могут поднять большие ворота на коллекторе. V(CE) — это разница в напряжении между клеммами коллектора и эмиттера, а V(BE) — это разница в напряжении между клеммами базы и эмиттера. Черная стрелка слева от зеленой клеммы эмиттера указывает на то, что это транзистор типа NPN.

Как показано выше, небольшой ток I(B) на базовой клемме вызывает открытие маленького розового затвора, который, в свою очередь, вызывает открытие большого синего затвора. Когда этот больший затвор открывается, он позволяет большому току I (C) течь от коллектора к выводу эмиттера.

Как показано выше, ток базы I(B) и I(C) объединяется, образуя ток эмиттера I(E), который в конечном итоге проходит на клемму эмиттера.

Действие транзисторного усилителя

Как показано на рисунке выше, небольшое изменение в V(BE) вызывает изменение в I(B), которое затем поднимает и розовые, и синие ворота.

Когда розовый и синий затворы поднимаются, это напрямую вызывает большое изменение тока коллектора I(C). Поток I(C) вызывает изменение разности напряжений между клеммами коллектора и эмиттера, что в конечном итоге изменяет составляющую V(CE).

Таким образом, небольшой вход на базе усиливается как большой выход на коллектор-эмиттер. Это усиливающее действие транзистора полностью используется в усилителе класса А.

Эмиттерный переход работает как диод

Переход эмиттер-база транзистора, который смещен в прямом направлении, фактически работает как ДИОД и обеспечивает небольшое сопротивление переменному току для входного сигнала.

На приведенном выше рисунке (C ), (B) и (E) — клеммы коллектора, базы и эмиттера соответственно.

R(C) и R(E) — сопротивления коллектора и эмиттера соответственно.

r(e)’ — сопротивление переменному току эмиттерного диода транзистора (самое важное здесь)
и равен 25 мВ/ I(E)

I(E) – постоянный ток эмиттера.

Все становится проще, когда при анализе усилителя с общим эмиттером эмиттерный диод рассматривается как небольшое сопротивление. Делая это, мы фактически упрощаем расчет коэффициента усиления по напряжению и входного импеданса позже.

Работа усилителя

На приведенном выше рисунке показан CE усилитель с общим эмиттером. Этот усилитель имеет два типа входных сигналов, один из которых представляет собой входной сигнал переменного тока, а другой — входной сигнал постоянного тока. Основным или наиболее важным компонентом здесь является NPN-транзистор. Целью этого усилителя является усиление входного переменного тока, который подается на него. Это достигается смещением базы транзистора с помощью резисторов R1 и R2. Это смещение осуществляется с помощью входного сигнала постоянного тока. Вы можете спросить, зачем нам предвзятость. Ответ на этот вопрос заключается в том, что только благодаря смещению постоянного тока мы можем достичь желаемой точки Q (подробнее об этом, когда мы будем изучать линию нагрузки в следующих параграфах). Как только желаемая точка Q установлена, становится возможным иметь правильные изменения токов базы и коллектора, когда вход переменного тока подается на усилитель, что в конечном итоге делает усиление возможным и реальным.

Функция конденсатора связи

Используемый здесь конденсатор связи играет особую роль. Это гарантирует, что внутреннее сопротивление входного генератора переменного тока не повлияет на смещение постоянного тока транзисторной схемы. Это становится возможным, поскольку конденсатор связи блокирует постоянный ток.

Функция обходного конденсатора

Функция обходного конденсатора заключается в обеспечении очень низкого импеданса для сигналов переменного тока между эмиттером и землей цепи. Он удерживает эмиттер при постоянном значении напряжения. Таким образом, изменения базового напряжения вызывают прямые изменения V(BE) на переходе база-эмиттер транзистора.

Влияние синусоидальной волны на входе переменного тока

База транзистора, который питается от источника переменного тока, вызывает синусоидальные изменения I(B) или тока базы. В результате этого мы наблюдаем изменения коллекторного тока I(C). Во время положительной половины входной синусоиды увеличивается прямое смещение транзистора, что приводит к увеличению I(B) и I(C). Однако во время отрицательной половины входного сигнала все три компонента схемы, то есть прямое смещение I(B) и I(C), уменьшаются.

Линия нагрузки постоянного тока, точка Q и фазовый сдвиг

Линия нагрузки постоянного тока представляет собой график, показывающий, как перемещается точка Q или точка смещения постоянного тока и в каком диапазоне, когда вход переменного тока подается на схему усилителя.

На приведенном выше графике, который на самом деле представляет собой трехмерную картонную модель, оранжевая горизонтальная полоса со стрелкой представляет ось X и V (CE). Зеленая вертикальная полоса со стрелкой представляет ось Y и I (C). Синяя полоса представляет собой линию нагрузки, по которой скользит красная точка Q или точка смещения. Буква Q имеет маленькую черную стрелку, которая помогает ей соответствовать значениям I(C). На приведенном выше рисунке красная буква Q находится в самом верхнем крайнем положении, а на рисунке ниже — в самом нижнем. Этот диапазон между нижним и верхним экстремумами равен вариациям базового тока I(B). Так что в основном Q танцует внутри показанного розового квадрата. Применяемый входной сигнал переменного тока не должен быть очень большим, что может сильно повлиять на мгновенную рабочую точку или точку Q и привести к насыщению или отсечке. Из обоих рисунков видно, что I(C) обратно пропорциональна V(CE), поскольку при уменьшении I(C) V(CE) увеличивается, и наоборот. Этот факт доказывает и модель транзистора, описанная ранее в этой статье. Кроме того, входное напряжение переменного тока, когда оно положительное, вызывает увеличение I(C), а когда отрицательное, вызывает уменьшение I(C). Все это является причиной фазового сдвига на 180 градусов между входом и выходом (усиленным) схемы усилителя. Другими словами, можно сказать, что входное и выходное напряжения переменного тока не совпадают по фазе на 180 градусов. Только усилитель с общим эмиттером дает фазовый сдвиг на 180 градусов.

Коэффициент усиления по переменному току транзистора

Определяется по формуле
Beta = i(c)/i(b)

Где Beta — коэффициент усиления по переменному току, а i(c) и i(b) — значения переменного тока ток коллектора и базы соответственно.

Коэффициент усиления по напряжению транзисторного усилителя

Определяется по формуле
A(v) = V(out)/V(in)

Где V(out) и V(in) — размах выходного сигнала, а входные напряжения соответственно.

Действие усилителя

Обратите внимание, как незначительное входное переменное напряжение на переходе BE (база-эмиттер) вызывает очень большое изменение тока коллектора I(C). В конечном итоге это создает увеличенное выходное напряжение переменного тока на коллекторе.

Усилители мощности

Усилитель мощности представляет собой тип электронной схемы, которая может выдавать большое количество энергии при нагрузке первого типа с низким импедансом.

Усилитель мощности может принадлежать к любому из трех классов, то есть к классу A, B или C. Разница между этими тремя классами заключается в том, что одни работают в активной области больше, чем другие, в течение одной и той же части входного цикла переменного тока. .

Работа усилителя класса А

Энергоэффективность и искажения сигнала определяются классом схемы усилителя. На рисунке ниже показаны формы сигналов для усилителя класса А. Первая волна, показанная ниже, представляет собой вход, который фактически управляет базой транзистора, в то время как вторая волна представляет собой ток коллектора I(c), который протекает в результате входа.

Ось Y или линия горизонтальной оси представляет собой угол проводимости на приведенном выше рисунке. Из приведенного выше рисунка ясно видно, что ток коллектора I(c) течет на 360 градусов входного сигнала. Таким образом, усилитель всегда находится во включенном состоянии, в результате чего КПД усилителя класса А очень низкий, примерно от 25 до 30 процентов. Однако по этой причине коэффициент усиления такого усилителя высок. Усилитель класса А служит линейным усилителем, так как выходной сигнал является копией (точнее, усиленной копией) входного сигнала. Однако следует отметить, что работа транзистора никогда не должна доводиться до насыщения или отсечки из-за входного сигнала. Если это произойдет по какой-либо причине, вы получите выходной сигнал с плоскими пиками.

Схема, показанная на рисунке выше, представляет собой схему усилителя класса А с общим эмиттером. Ага! так что вы можете связать его с обычным усилителем, работу которого вы уже поняли в начале этой статьи. Да, это почти то же самое с небольшими изменениями, которые я сейчас опишу. В первую очередь смещающие резисторы R1 и R2 заменяются одним переменным резистором R(b). R3 переименовывается в R(c). R4 и шунтирующий конденсатор уволены с работы и здесь не работают. Принцип работы такой же, как и у обычного усилителя, который уже подробно описан ранее. Точка Q, которая в противном случае скользит по линии нагрузки, устанавливается в ее центр путем регулировки R(b).

Модель выше показывает грузовую линию с точкой Q в центре. V(CEQ) почти такой же, как V(CE) с точки зрения его поведения, с той лишь разницей, что это скорее конкретный тип значения, а не диапазон значений. То же верно и для I(CQ) и I(C).

Характеристики усилителя класса А

Это усилитель с низким уровнем искажений, имеющий очень низкий КПД, но высокий коэффициент усиления. Когда в транзисторе есть отсечка, область коллектор-эмиттер ведет себя как открытая, а в случае насыщения та же область коллектор-эмиттер ведет себя как замкнутая.

Расчеты для усилителя класса А

Базовый ток смещения определяется по формуле
I(B) = (Входное напряжение постоянного тока – V(BE))/R(b)

I(C) = I(B ) × коэффициент усиления по постоянному току

В(CE) = входное напряжение постоянного тока – ( I(C) × R(c) )

коэффициент усиления по напряжению = V(выход)/V(вход)

Применение усилителя класса A в реальном Мир

1. Усилитель напряжения.
2. Усилитель тока.
3. Усилитель мощности.

---

Tanmay Дасгупта работает внештатным техническим создателем видео на YouTube и блоггером в EFY Group. Он твердо верит, что технологии должны быть полезными и должны помогать в решении человеческих проблем или задач. Он увлечен базовой электроникой, робототехникой и картонным моделированием.

Схема качественного предварительного усилителя на транзисторах.

Простой транзисторный усилитель класса А. Двухтактный аудиоусилитель Главная / Браузеры

Схема простого усилителя звука на транзисторах , который реализован на двух мощных составных транзисторах TIP142-TIP147, установленных в выходном каскаде, двух маломощных BC556B в дифференциальном тракте и одном BD241C в цепи предварительного усиления сигнала — всего пять транзисторов на всю цепь! Такую конструкцию УМЗЧ можно свободно использовать, например, в составе домашнего музыкального центра или для привода сабвуфера, установленного в автомобиле, на дискотеке.

Основная привлекательность этого усилителя мощности звука заключается в простоте сборки даже начинающими радиолюбителями, нет необходимости в каких-либо специальных настройках, нет проблем с приобретением комплектующих по доступной цене. Представленная здесь схема УМ имеет электрические характеристики с высокой линейностью работы в диапазоне частот от 20 Гц до 20000 Гц. р>

При выборе или самостоятельном изготовлении трансформатора для блока питания необходимо учитывать следующий фактор: — трансформатор должен иметь достаточный запас мощности, например: 300 Вт на один канал, в случае двухканального версии, то естественно мощность удваивается. Для каждого можно использовать свой отдельный трансформатор, а если использовать стерео вариант усилителя, то вообще получится устройство типа «двойное моно», что естественно повысит КПД усиления звука.

Рабочее напряжение во вторичных обмотках трансформатора должно быть ~34в переменное, тогда постоянное напряжение после выпрямителя будет в районе 48в — 50в. В каждое плечо блока питания необходимо установить предохранитель, рассчитанный на рабочий ток 6А, соответственно для магнитолы при работе от одного блока питания — 12А.

Освоив азы электроники, начинающий радиолюбитель готов паять свои первые электронные конструкции. Усилители мощности звука, как правило, являются наиболее воспроизводимыми конструкциями. Схем очень много, каждая отличается своими параметрами и дизайном. В этой статье будут рассмотрены несколько самых простых и наиболее полно работающих схем усилителей, которые с успехом может повторить любой радиолюбитель. В статье не используются сложные термины и расчеты, все максимально упрощено, чтобы не возникало дополнительных вопросов.

Начнем с более мощной схемы.
Итак, первая схема выполнена на всем известной микросхеме TDA2003. Это моноусилитель с выходной мощностью до 7 Вт на нагрузку 4 Ом. Хочу сказать, что стандартная схема включения этой микросхемы содержит небольшое количество компонентов, но пару лет назад я придумал другую схему на этой микросхеме. В этой схеме количество компонентов сведено к минимуму, но усилитель не потерял своих звуковых параметров. После разработки этой схемы я стал делать все свои усилители для маломощных динамиков по этой схеме.

Схема представленного усилителя имеет широкий диапазон воспроизводимых частот, диапазон напряжения питания от 4,5 до 18 вольт (типовое 12-14 вольт). Микросхема установлена ​​на небольшой теплоотвод, так как максимальная мощность достигает до 10 Вт.

Микросхема способна работать на нагрузку 2 Ом, а это значит, что к выходу усилителя можно подключить 2 головки с сопротивлением 4 Ом.
Входной конденсатор можно заменить любым другим, емкостью от 0,01 до 4,7 мкФ (желательно от 0,1 до 0,47 мкФ), можно использовать как пленочные, так и керамические конденсаторы. Все остальные компоненты не подлежат замене.

Регулятор громкости от 10 до 47 кОм.
Выходная мощность микросхемы позволяет использовать ее в маломощных динамиках ПК. Очень удобно использовать микросхему для автономных динамиков к мобильному телефону и т.п.
Усилитель работает сразу после включения, в дополнительной настройке не нуждается. Минус питания рекомендуется дополнительно подключить к радиатору. Все электролитические конденсаторы желательно использовать на 25 вольт.

Вторая схема собрана на маломощных транзисторах, и больше подходит как усилитель для наушников.

Это, пожалуй, самая качественная схема в своем роде, звук чистый, чувствуется весь частотный спектр. С хорошими наушниками такое ощущение, что у тебя полноценный сабвуфер.

Усилитель собран всего на 3-х транзисторах обратной проводимости, как самый дешевый вариант использованы транзисторы серии КТ315, но их выбор достаточно широк.

Усилитель может работать на низкоомную нагрузку, до 4 Ом, что позволяет использовать схему для усиления сигнала проигрывателя, радиоприемника и т. п. А 9В качестве источника питания использовалась вольтовая батарея. В оконечном каскаде также использованы транзисторы
КТ315. Для увеличения выходной мощности можно использовать транзисторы КТ815, но тогда придется увеличить напряжение питания до 12 вольт. В этом случае мощность усилителя будет достигать до 1 Вт. Выходной конденсатор может иметь емкость от 220 до 2200 мкФ.
Транзисторы в этой схеме не греются, поэтому охлаждение не нужно. При использовании более мощных выходных транзисторов могут потребоваться небольшие радиаторы для каждого транзистора.

И, наконец, третья схема. Представлен не менее простой, но проверенный вариант конструкции усилителя. Усилитель способен работать от низкого напряжения до 5 вольт, в этом случае выходная мощность УМ будет не более 0,5 Вт, а максимальная мощность при питании от 12 вольт достигает до 2 Вт.

Выходной каскад усилителя построен на отечественной комплементарной паре. Настройте усилитель подбором резистора R2. Для этого желательно использовать подстроечный резистор на 1 кОм. Медленно вращайте ручку до тех пор, пока ток покоя выходного каскада не составит 2-5 мА.

Усилитель не обладает высокой входной чувствительностью, поэтому перед входом желательно использовать предварительный усилитель.

Важную роль в цепи играет диод; он здесь для стабилизации режима выходного каскада.
Транзисторы выходного каскада можно заменить любой комплементарной парой соответствующих параметров, например, КТ816/817. Усилитель может питать маломощные автономные колонки с сопротивлением нагрузки 6-8 Ом.

Перечень радиоэлементов

Обозначение	Тип	Номинал	Количество	Заметка	Оценка	Мой блокнот
	Усилитель на микросхеме TDA2003
	Аудиоусилитель	TDA2003	1			В блокнот
С1		47 мкФ x 25 В	1			В блокнот
С2	Конденсатор	100 нФ	1	Пленка		В блокнот
С3	электролитический конденсатор	1 мкФ x 25 В	1			В блокнот
С5	электролитический конденсатор	470 мкФ x 16 В	1			В блокнот
Р1	Резистор	100 Ом	1			В блокнот
Р2	Переменный резистор	50 кОм	1	От 10 кОм до 50 кОм		В блокнот
Ls1	динамическая головка	2-4 Ом	1			В блокнот
	Транзисторный усилитель цепи №2
ВТ1-ВТ3	Биполярный транзистор	КТ315А	3			В блокнот
С1	электролитический конденсатор	1 мкФ x 16 В	1			В блокнот
С2, С3	электролитический конденсатор	1000 мкФ x 16 В	2			В блокнот
Р1, Р2	Резистор	100 кОм	2			В блокнот
Р3	Резистор	47 кОм	1			В блокнот
Р4	Резистор	1 кОм	1			В блокнот
Р5	Переменный резистор	50 кОм	1			В блокнот
Р6	Резистор	3 кОм	1			В блокнот
	динамическая головка	2-4 Ом	1			В блокнот
	Транзисторный усилитель схема №3
ВТ2	Биполярный транзистор	КТ315А	1			В блокнот
ВТ3	биполярный транзистор	КТ361А	1			В блокнот
ВТ4	биполярный транзистор	КТ815А	1			В блокнот
ВТ5	биполярный транзистор	КТ816А	1			В блокнот
ВД1	Диод	D18	1	Или любой маломощный		В блокнот
С1, С2, С5	электролитический конденсатор	10 мкФ x 16 В	3

Простейший транзисторный усилитель может быть хорошим инструментом для изучения свойств устройств. Схемы и конструкции довольно простые, можно самостоятельно изготовить устройство и проверить его работу, измерить все параметры. Благодаря современным полевым транзисторам можно сделать миниатюрный микрофонный усилитель буквально из трех элементов. И подключить его к персональному компьютеру для улучшения параметров записи звука. А собеседники во время разговоров будут слышать вашу речь намного лучше и четче.

Частотные характеристики

Усилители низкой (звуковой) частоты имеются практически во всех бытовых приборах — музыкальных центрах, телевизорах, радиоприемниках, радиоприемниках и даже персональных компьютерах. Но есть и усилители высокой частоты на транзисторах, лампах и микросхемах. Отличие их в том, что УНЧ позволяет усиливать сигнал только той звуковой частоты, которая воспринимается человеческим ухом. Транзисторные усилители звука позволяют воспроизводить сигналы с частотами в диапазоне от 20 Гц до 20 000 Гц.

Следовательно, даже самое простое устройство способно усиливать сигнал в этом диапазоне. И делает это максимально равномерно. Коэффициент усиления напрямую зависит от частоты входного сигнала. График зависимости этих величин представляет собой почти прямую линию. Если же на вход усилителя подать сигнал с частотой вне диапазона, то качество работы и КПД устройства быстро снизятся. Каскады УНЧ собираются, как правило, на транзисторах, работающих в диапазоне низких и средних частот.

Классы эксплуатации усилителей звуковой частоты

Все усилительные устройства делятся на несколько классов, в зависимости от того, какая степень протекания тока через каскад в период эксплуатации:

1. Класс «А» — ток протекает без остановки в течение всего периода работы усилительного каскада.
2. В классе работ «В» ток течет за половину периода.
3. Класс «AB» указывает на то, что ток протекает через усилительный каскад в течение времени, равного 50-100% периода.
4. В режиме «C» электрический ток протекает менее половины времени работы.
5. УНЧ режима «D» используется в радиолюбительской практике совсем недавно — немногим более 50 лет. В большинстве случаев эти устройства реализованы на основе цифровых элементов и имеют очень высокий КПД — более 90%.

Наличие искажений у различных классов усилителей низкой частоты
