МП39, МП39Б, МП40, МП40А, МП41, МП41А

Все картинки в новостях кликабельные, то есть при нажатии они увеличиваются.

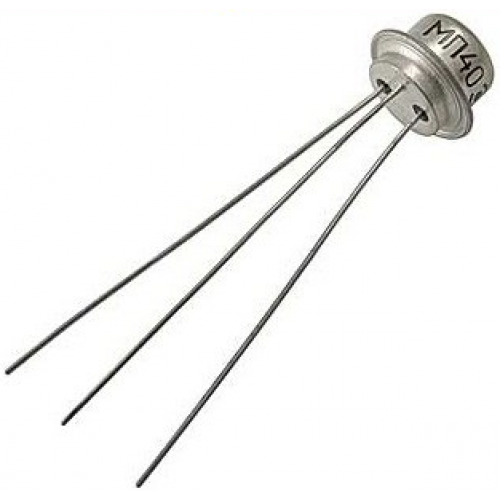

Транзисторы МП39, МП39Б, МП40, МП40А, МП41, МП41А германиевые сплавные p-n-p усилительные низкочастотные с ненормированным (МП39, МП40, МП40А, МП41, МП41А и нормированным (МП39Б) коэффициентом шума на частоте 1 кГц. Предназначены для усиления сигналов низкой частоты. Выпускаются в металлостеклянном корпусе с гибкими выводами.

Масса транзистора не более 2 гр.

Чертёж транзистора МП39, МП39Б, МП40, МП40А, МП41, МП41А

Электрические параметры.

Предельная частота коэффициента передачи тока при UКБ=5 В, IЭ=1 мА, не менее
МП39, МП39Б 0,5 МГц
МП40, МП40А, МП41, МП41А 1 МГц
Коэффициент шума при UКБ=1,5 В, IЭ=0,5 мА, ƒ=1 кГц МП39Б, не более 12 дБ
Коэффициент передачи тока в режиме малого сигнала при UКБ=5 В, IЭ=1 мА, ƒ=1 кГц
при Т=19,85°С
МП39, не менее 12
МП39Б 20-60
МП40, МП40А 20-40
МП41 30-60
МП41А 50-100
при Т=-40,15°С
МП39, не менее 5
МП39Б 10-60
МП40, МП40А 10-40
МП41 15-60
МП41А 25-100
при Т=59,85°С
МП39, не менее 12
МП39Б 20-80
МП40, МП40А 20-120
МП41 30-180
МП41А 50-300
Обратный ток коллектора UКБ=5 В, не более
при Т=19,85°С 15 мкА
при Т=59,85°С 250 мкА
Обратный ток эмиттера при Т=19,85°С, UЭБ=5 В, не более 30 мкА
Сопротивление базы при UКБ=5 В, IЭ=1 мА, ƒ=500 кГц, не более 220 Ом
Выходная полная проводимость в режиме малого сигнала при холостом ходе
при UКБ=5 В, IЭ=1 мА, ƒ=1 кГц, не более
3,3 мкСм
Ёмкость коллекторного перехода при UКБ=5 В, ƒ=1 МГц, не более 60 пФ

Предельные эксплуатационные данные МП39, МП39Б, МП40, МП40А, МП41, МП41А.

Постоянное напряжение коллектор-база
при Т=213-313 К
МП39, МП39Б, МП40, МП41, МП41А 15 В
МП40А 30 В
при Т=313-343 К
МП39, МП39Б, МП40, МП41, МП41А 10 В
МП40А 20 В
Постоянное напряжение коллектор-эмиттер при RЭБ≤10 кОм
при Т=213-313 К
МП39, МП39Б, МП40, МП41, МП41А 15 В
МП40А 30 В
при Т=313-343 К
МП39, МП39Б, МП40, МП41, МП41А 10 В
МП40А 20 В
Постоянное напряжение эмиттер-база 10 В
Импульсное напряжение коллектор-база
при Т=213-313 К
МП39, МП39Б, МП40, МП41, МП41А 20 В
МП40А 30 В
при Т=313-343 К
МП39, МП39Б, МП40, МП41, МП41А 15 В
МП40А 20 В
Импульсное напряжение коллектор-эмиттер при RЭБ≤10 кОм
при Т=213-313 К
МП39, МП39Б, МП40, МП41, МП41А 20 В
МП40А 30 В
при Т=313-343 К
МП39, МП39Б, МП40, МП41, МП41А 15 В
МП40А 20 В
Постоянный ток коллектора 30 мА
Импульсный ток коллектора 150 мА
Постоянная рассеиваемая мощность
при Т=213-328 К 150 мВт
при Т=69,85°С 75 мВт
Общее тепловое сопротивление 200 К/Вт
Температура перехода 84,85°С
Температура окружающей среды От -60,15 до 69,85°С

Мп39б содержание драгметаллов цена

Содержание

Если Вас интересует продажа радиодеталей, то мы готовы предложить Вам сотрудничество. Скупка плат, конденсаторов, транзисторов и других компонентов приемников – наш основной вид деятельности. ООО «Транзистор» заинтересован в любом поставщике. Приветствуются большие партии на постоянной основе.

Какие радиодетали можно продать?

Мы готовы купить в Москве новые, старые (б/у), заводские неликвидные (брак) электронные компоненты. Осуществляется покупка отечественных и импортных деталей. Их состояние значения не имеет: ООО «Транзистор» принимает любые. Поскольку наши цели – последующая переработка и извлечение драгоценных металлов, передача их на аффинаж.

Ведется покупка радиодеталей:

  • печатных плат,
  • реле,
  • транзисторов,
  • конденсаторов,
  • резисторов,
  • разъемов,
  • генераторных ламп,
  • микросхем,
  • переключателей,
  • катализаторов и т.д.

Кроме покупки б/у радиодеталей с содержанием драгметаллов компания занимается приемом авиационного провода, лома черных и цветных металлов, строительного мусора.

Купим радиодетали дорого: цены и условия

Купить радиодетали в Интернете предлагают компании и частные лица. Мы работаем в этой сфере не первый год, и для многих ООО «Транзистор» – надежный партнер.

В Москве цены при скупке радиодеталей разные. Многое зависит от года выпуска компонентов и их состояния. Так, одни из самых дорогих – советские: транзисторы, платы, выпущенные до 80-х годов. В них больше всего драгоценных или редких металлов.

ООО «Транзистор» принимает любые детали. Наши расценки – одни из самых выгодных. Достаточно небольшого сравнения прайс-листов с предложениями конкурентов, чтобы убедиться в этом.

При покупке радиодеталей цена зависит от количества изделий. Лом и компоненты принимаем по весу, мелким и крупным оптом. Работаем с партиями любого размера. Постоянные поставщики могут продать новые и старые радиодетали по специальным ценам. Если Вы готовы регулярно поставлять комплектующие крупным оптом, то мы предложим индивидуальные условия.

Как и где продать радиодетали?

Чтобы узнать цены на конкретные радиодетали, вышлите нам их фото на почту. Укажите также наименование для удобства. Наш менеджер свяжется с Вами и предоставит всю необходимую информацию. В каталоге на сайте в Интернете Вы также можете найти основной перечень с краткими описаниями.

Мы сотрудничаем с поставщиками из любых регионов РФ. Если Вы ищете компанию, которая купит старые радиодетали по высокой цене, то Ваш поиск окончен. ООО «Транзистор» идет навстречу своим клиентам и обеспечивает скупку по оптимальной стоимости.

Перечень радиодеталей, принимаемых в скупку:

  1. Конденсаторы керамические в корпусном и бескорпусном исполнении. Основные марки: КМ3, КМ4, КМ5, КМ6, К10-7, -9, -17, -23, -26, -28, -43, -46, -47, -48.
  2. Конденсаторы керамические производства стран СЭВ (болгария). Основные марки: К52-1, К52-2,-5,-7,-9, ЭТО-1,-2 ,ЭТ, ЭТН, К53-1,7,18 и т.д.
  3. Емкостные сборки Б-18, Б-20, проходные фильтры Б-23, линии задержки МЛЗ
  4. Микросхемы и транзисторы в круглых, керамических, планарных, DIP, пластмассовых корпусах всех серий.
  5. Транзисторы в круглых, плоских, металлических, пластмассовых корпусах, силовые транзисторы.
  6. Импортные микросхемы и транзисторы в керамических, планарных, DIP и круглых корпусах. Процессоры от персональных компьютеров, материнские платы и их составляюшие.
  7. Разъемы отечественного производства. Любые марки.
  8. Штырьки отечественных и импортных разъемов с белым или желтым покрытием контактных частей.
  9. Разъемы импортного производства. Любые марки.
  10. Ламели от плат любых видов и покрытий
  11. Переключатели ПГ2, 5, 7, ПР1, ПР2, ПП6, ПП8, ПП9, ПП11, МП12, П1М9-1, П1М10-1, П1М11-1, П1М12-1, ПМ2-1, ПкП2-1, ПКН4-1, П2КнТА, ПК1С, ПК1Э, ПК2С, П1Т3-1, П1Т4-1, ПТ9-1, Пт11-1, Пт13-1, Пт23-1, Пт25-1, Пт27-1, Пт8.
  12. Другие переключатели с содержанием ДМ.
    • СП5-1, 2, 3, 4, 14, 15, 16, 17, 18, 20, 21, 22, 24, 37, 39, 44, СП3-39, СП3-19, 37, 44.
    • ПП3-40, 41, 43, 44, 45, 47.
    • Потенциометры специального назначения. Основные марки: ППМЛ-М, ППМЛ-И, ППМЛ-ИМ, ППМЛ-Ф, ППМФ-М, ППБЛ-В, РПП, ПТП-1, ПТП-2, ПТП-5, ПЛП-1, ПЛП-2.
    • Реохорды и резистивные элементы в составе самописцев серий:
      • КСП-1, КСП-4, КСУ-1, КСД-1, КПУ-1, КПП-1, КПД-1, КП-41, и мостов уравновешенных самопишущих серий: КСМ-1, КПМ-1.
      • РЭС7 РЭС8 РЭС9 РЭС10 РЭС14 РЭС15 РЭС22 РЭС32 РЭС34 РЭС37 РЭС48 РЭС78 РП 3, 4, 5, 7 РПС 3, 4, 5, 7 РПС 11,15,18 РПС20 РПС24 РПС32 РПС34 РПС36 ДП12 РКН РКНМ РКМ-1 РКМ-1Т РКМ-П РЭК43 ТРА ТРВ ТРЛ ТРМ ТРН ТРП ТРТ РТН ТРСМ-1,2 РВМУ-1 РКП Е-506 СК-594 РВ-5А РТС-5
      • Другие реле в том числе импортного производства.
      • Радиодетали специальной аппаратуры, гироскопы, электромеханические навигационные приборы.
      • Датчики угла поворота, давления, тензодатчики, датчики давления, термопары (ТПП, ТПР), термосопротивления (ТСП), термодатчики.
      • Провод монтажный в фторопластовой изоляции (БИФ, МС, МСЭ, РК-50, РК-75 и другие марки). Припой ПСР всех типов и его отходы.
      • Лампы генераторные ГУ, ГС, ГМИ, клистроны
      • Блоки МКС, ШИВ-25, ШИВ-50, ЭМРВ-27, УВПМ-1, Аккумуляторы СЦС.
      • Платы от всех устройств с любыми радиоэлементами в том числе импортные.
      • Вся срезка с плат.
      • Катализаторы риформинга АП-56, АП-64, БАП-91, КР-104, КР-108, КР-110.
      • Катализаторы риформинга с непрерывной регенерацией: Р-32, Р-56, Р-132, Р-134.
      • Катализаторы риформинга аромизинга и изомерации: AR-403S, AR-405, IS-612, IS-612A, IS-632, GP-201, RD-291, RG-412, RG-482, RG-492, RG-582, E-301, E-302, E-311, E-603, E-611, E-801, E-802, E-803, E-1000.
      • Катализаторы селективного гидрокрекинга: СГ-3П.
      • Фильтрующие бачки противогазов ДП-2, ДП-4, ФГ-120, ФКП, ФКЛ.

Основные преимущества нашего предложения:

  • Мы производим скупку радиодеталей в любых количествах.
  • Оплата по сделке – сразу после оценки и передачи товара.
  • Предлагаем обоснованные расценки при скупке драгметаллов в радиодеталях.
  • Гарантируем индивидуальный подход и учитываем пожелания клиента по проведению сделки.
  • Принимаем технику в целом, а также платы и другие радиодетали: конденсаторы КМ, части приемников и т. д.
  • Работаем в удобном офисе недалеко от станции метро «Белорусская».
  • Гарантируем оперативность и качественный сервис.

Для того чтобы быстро и без лишних хлопот избавиться от устаревшей техники и получить за нее вполне приемлемую сумму, обращайтесь в компанию «Альфа-Металл». Подробнее о расценках, курсах, условиях сотрудничества и оказываемых услугах можно узнать у менеджеров или на сайте. Задать вопросы и договориться о времени встречи можно по телефону или заказав обратный звонок.

Транзистор П210.

Т ранзисторы П210 — германиевые, мощные низкочастотные, структуры — p-n-p.
Корпус металлостеклянный. Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения.
Масса — около 37 г. Маркировка буквенно — цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max )коллектора с теплоотводом у П210А — 60 Вт, П210Ш, П210Б и П210В — 45Вт.

Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером: не менее 0,1 МГц;

Максимальное напряжение коллектор — эмиттер65 в, у П210В — 45 в.

Коэффициент передачи тока(паспортное значение) — у П210А — 17, у П210Ш — 21.
у П210Б, П210В — от 10.

Максимально допустимый постоянный ток коллектора(Iк max) для П210А,П210Б — 12 А, для П210Ш — 9А;

Обратный ток коллектора при температуре окружающей среды +25 по Цельсию, у П210А с напряжением коллектор-база 45в и у П210Ш с напряжением коллектор-база 60в — не более 8 мА, У П210Б, П210В — не более 15 мА
При температуре окружающей среды +70 по Цельсию:
У П210А с напряжением коллектор-база 45в — не более 50 мА.
У П210Ш с напряжением коллектор-база 60в — не более 12 мА.

Обратный ток эмиттера при напряжении эмиттер-база 15в у П210Ш, не более — 100 мкА.

Существует масса зарубежных транзисторов, считающимися ВОЗМОЖНЫМИ аналогами П210.
Это такие германиевые приборы как — 2NU74(10), 2N457(7), AUY22(8), 2N456(5).
Цифра в скобке за наименованием — максимально допустимый ток. Как видите, ближе всего к П210 по этому показателю — 2NU74. По напряжению коллектор-эмиттор из предложенного ближе всего AUY22 — 60 вольт.

Если например, необходимо заменить вышедший из строя П210 в зарядном устройстве, где максимальный ток заряда больше 5 А, то например, 2N456 уже для этого — явно не годится, а возможно сойдет AUY22 и особенно — 2NU74.
В общем, в отношении предлагаемых возможных аналогов, приходится вести себя осмотрительно, тщательно проверяя их данные по каталогам(лучше использовать несколько разных источников).

«Плохие» транзисторы.

П210, как и многие другие «советские» полупроводниковые приборы разрабатывался и создавался главным образом для нужд «оборонки». Готовые образцы тщательно проверялись, и при отклонениях(по нагреву, коэффиц. усиления и т. д.) превышающих установленную норму — нещадно отбраковывались. Отбракованные детали не утилизировались а наоборот, использовались — для нужд «народного хозяйства».

Транзисторы «второго сорта»(П210Б и П210В) применялись в выходных каскадах усилитей радиотрансляционных точек, различных стабилизаторах напряжения, устройствах для подзарядки автомобильных аккумуляторов и т. д. Однако, кроме «второго», имелся еще и «третий» сорт.

Такие П210 по сути, хотя и сохраняли работоспособность но имели весьма значительный разброс параметров. Именно они и попадали на прилавки магазинов, а через них — в руки советских радиолюбителей. Бывало, что устройства собранные на таких транзисторах вполне прилично работали. Бывало и наоборот, в общем — все как в лотерее.

С другой стороны, «военные» П210 вели себя совершенно иначе.
Не открою гос. тайны, если скажу что большинство бортовых радиостанций советских танков, БМП, и т. д. в конце восьмидесятых годов 20-го века оставались ламповыми (выходной каскад на ГУ-50). Очень надежные, хотя и несколько громоздкие устройства. Для питания такой радиостанции от бортовых аккумуляторов, необходим специальный блок питания, включающий в себя преобразователь напряжения. За полтора года моей службы, не один из этих блоков (на П210) не вышел из строя.

А служить мне пришлось в военной части «постоянной готовности». Т.е. танки, БМП и БЭТРЫ не простаивали в боксах а активно эксплуатировались. Машины еженедельно учавствовали в учебных стрельбах, часто перемещались по пересеченной местности. Радиоаппаратура постоянно подвергалась воздействию сильной вибрации и толчков, перепадам напряжения в бортовой сети. Должна была ломаться, ведь «совковая» — наверное хреновая?! А вот поди-ж ты.

Мне кажется, что вместо пренебрежительного отношения П210 заслуживают скорее, взвешенного подхода. Едва ли кто-то будет пытаться сейчас собрать на них, например — высококлассный УЗЧ. Но такие вещи, как стабилизатор напряжения, зарядное устройство — почему бы и нет?

Простое зарядное устройство для автомобильных аккумуляторов.

Ниже приведена схема очень простого зарядного устройства с ручным регулированием тока зарядки.

Ток заряда выставляется с помощью переменного резистора, регулирующего сопротивление перехода коллектор-эмиттер транзистора VT1(П210). Коэффициент передачи тока транзистора П210 невысок, поэтому здесь добавлен дополнительный транзистор VT2. Коэффициент усиления полученного составного транзистора уже достаточно высок — поэтому ток протекающий через резистор относительно невелик.

В качестве VT2 можно применить, как германиевые транзисторы П213 — П217, так и кремниевые — КТ814 или КТ816. Для отвода тепла необходимо установить транзисторы на радиатор, площадью не мене 300 кв.см. Переменный резистор с мощностью рассеивания 0,5 ватт. Его номинал подбирается опытным путем и зависит от коэффициентов усиления используемых транзисторов.

Трансформатор мощностью минимум 250 ватт, лучше — 500, с напряжением вторичной обмотки 15 — 17 вольт. В диодном мосте используются любые выпрямительные диоды на максимальный рабочий ток не менее 5 ампер. Ток предохранителя Пр1 — 1 ампер, Пр2 — 5 ампер. Лампы Hl1 и Hl2 — индикаторы. В качестве их можно использовать любую сигнальную арматуру, в т. ч. и светодиодную, на напряжение 24 вольта.

Транзисторы МП39, МП40, МП41, МП42.

Транзисторы МП39, МП40, МП41, МП42 — германиевые, усилительные маломощные низкочастотные, структуры p-n-p.
Корпус металлостеклянный с гибкими выводами. Масса — около 2 г. Маркировка буквенно — цифровая, на боковой поверхности корпуса.

Существуют следующие зарубежные аналоги:
МП39 — 2N1413
МП40 — 2N104
МП41 возможный аналог — 2N44A
МП42 возможный аналог — 2SB288

Наиболее важные параметры.

Коэффициент передачи тока у транзисторов МП39 редко превышает 12, у МП39Б находится в пределах от 20 до 60.
У транзисторов МП40, МП40А — от 20 до 40.
У транзисторов МП41 — от 30 до 60, МП41А — от 50 до 100.
у транзисторов МП42 — от 20 до 35, МП42А — от 30 до 50, МП42Б — от 45 до 100.

Максимальное напряжение коллектор — эмиттер. У транзисторов МП39, МП40 — 15в.
У транзисторов МП40А — 30в.
У транзистора МП41, МП41А, МП42, МП42А, МП42Б — 15в.

Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером:
До 0,5 МГц у транзисторов МП39, МП39А.
До 1 МГц у транзисторов МП40, МП40А, МП41, МП42Б.
До 1,5 МГц у транзисторов МП42А.
До 2 МГц у транзисторов МП42.

Максимальный ток коллектора. 20мА постоянный, 150мА — пульсирующий.

Обратный ток коллектора при напряжении коллектор-база 5в и температуре окружающей среды от -60 до +25 по Цельсию не более — 15 мкА.

Обратный ток эмиттера при напряжении эмиттер-база 5в и температуре окружающей среды до +25 по Цельсию не более — 30 мкА.

Емкость коллекторого перехода при напряжении колектор-база 5в на частоте 1МГц — не более 60 пФ.

Коэффициент собственного шума — у МП39Б при напряжении коллектор-база 1,5в и эмиттерном токе 0,5мА на частоте 1КГц — не более 12дб.

Рассеиваемая мощность коллектора. У МП39, МП40, МП41 — 150мВт.
У МП42 — 200мВт.

Когда-то, транзисторами этой серии комплектовали широко распространенные наборы радиоконструктора для начинающих. МП39-МП42 при своих, довольно крупных габаритах, длинных гибких выводах и простой распиновкe(цоколевке) идеально подходили для этого. Кроме того, довольно большой обратный ток, позволял им работать в схеме с общим эмиттером, без дополнительного смещения. Т.е. — простейший усилитель собирался действительно, на одном транзисторе, без резисторов. Это позволяло значительно упростить схемы на начальных этапах конструирования.

Транзисторы — купить. или найти бесплатно.

Где сейчас можно найти советские транзисторы?
В основном здесь два варианта — либо купить, либо — получить бесплатно, в ходе разборки старого электронного хлама.

Во время промышленного коллапса начала 90-х, образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки — можно купить. Если же нет — всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте.
