Как открыть транзистор

Транзичтр NPN неусиливает. Я собрал по схеме цепь: транзистор, лампа. Я уже заводил тему по схемам NPN в ключевом режиме Что-то я не соображу в чем у меня проблема: на выход триггера тм2 прицепил транзистор кт,

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Биполярный транзистор как ключ (БТ, BJT)
• Файл:Полевой транзистор с изолированным затвором.png
• Схема транзисторного ключа на 12 вольт
• Как открыть и закрыть PNP-транзистор с контактом IO?
• Схема транзисторного ключа на 12 вольт
• Файл:Полевой транзистор с изолированным затвором. png
• Easyelectronics.ru

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как работает транзистор [Veritasium]

Биполярный транзистор как ключ (БТ, BJT)

Файл содержит дополнительные данные, обычно добавляемые цифровыми камерами или сканерами. Если файл после создания редактировался, то некоторые параметры могут не соответствовать текущему изображению. Материал из Википедии — свободной энциклопедии. Описание Полевой транзистор с изолированным затвором Источник сам нарисовал Время создания 4 декабря Автор или правообладатель Antikon Я , владелец авторских прав на это произведение, публикую его на условиях следующих лицензий.

Вы можете выбрать любую из этих лицензий. Вы не можете перезаписать этот файл. Следующая 1 страница использует данный файл: Полевой транзистор. Программное обеспечение Adobe ImageReady. Пространства имён Файл Обсуждение. Просмотры Читать Править Править код История. На других языках. Эта страница в последний раз была отредактирована 5 июля в Текст доступен по лицензии Creative Commons Attribution-ShareAlike ; в отдельных случаях могут действовать дополнительные условия. Подробнее см. Условия использования.

Политика конфиденциальности Описание Википедии Отказ от ответственности Свяжитесь с нами Разработчики Заявление о куки Мобильная версия. Я , владелец авторских прав на это произведение, публикую его на условиях следующих лицензий.

GFDL 1. Antikon обсуждение вклад. Adobe ImageReady.

Файл:Полевой транзистор с изолированным затвором.png

Регистрация Вход. Ответы Mail. Вопросы — лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка. Мощность рассеивания транзистора?

а как? на базу приходит то что звуковуха выдает. а на эмитер +3в. т.е на базу даже если ноль подать относительно эмитера будет -3в.

Схема транзисторного ключа на 12 вольт

By abrakada , April 7, in Начинающим. Можно ли заставить его работать от батарейки 4,5 В и питать светодиод на 3,5 В? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Открыть можно любой транзистор, только если это мощный, то нет смысла использовать его для маломощной нагрузки. Конденсаторы Panasonic. Часть 4.

Как открыть и закрыть PNP-транзистор с контактом IO?

Добрый день. Схема питается от 2х элементов питания типа АА. На ножку Сток приходит напряжение порядка 2,3в. Как я понимаю если затвор заземлить,то ток со стока должен перейти на исток,но этого не происходит.

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов.

Схема транзисторного ключа на 12 вольт

Регистрация Вход. Ответы Mail. Вопросы — лидеры Как поставить ставку на ноль на казино рояль? Назовите Самые известные клубы питера 1 ставка. Подскажите, пожалуйста, какая песня звучит?

Файл:Полевой транзистор с изолированным затвором.png

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Биполярные транзисторы. For dummies Электроника для начинающих Предисловие Поскольку тема транзисторов весьма и весьма обширна, то посвященных им статей будет две: отдельно о биполярных и отдельно о полевых транзисторах. Транзистор, как и диод, основан на явлении p-n перехода. Желающие могут освежить в памяти физику протекающих в нем процессов здесь или здесь.

полевой транзистор не удается открыть полностью. На нагрузку от полных + 10 +12 вольт попадает всего 2,5 3 вольта. При этом.

Easyelectronics.ru

Транзистор — повсеместный и важный компонент в современной микроэлектронике. Его назначение простое: он позволяет с помощью слабого сигнала управлять гораздо более сильным. Иными словами: это кнопка, которая нажимается не пальцем, а подачей напряжения.

PNP-транзисторы открываются при подключении их основания к земле. Для использования с процессорами рекомендуется использовать транзисторы NPN, так как вы можете открыть их, пропуская через них высокий сигнал. Однако у меня нет ни одного из них, и я сейчас что-то в центре. Я бы хотел закончить работу с транзистором PNP. Я пытался подключить базу транзистора к земле через большое сопротивление. Это оставляет его открытым по умолчанию, но если вы также подключите его к VCC, транзистор закрывается.

Поскольку коллекторный ток транзистора пропорционально ограничен его током базы, то транзистор можно использовать как своего рода ключ с токовым управлением. Относительно небольшой поток электронов, передаваемых через базу транзистора, обладает способностью управлять намного большим потоком электронов через коллектор.

Сейчас этот форум просматривают: Google [Bot]. Предыдущее посещение: менее минуты назад Текущее время: 08 окт , Крупнейший производитель печатных плат и прототипов. Более клиентов и свыше заказов в день! Добавлено: 07 авг , Я тут совсем запутался с транзисторами.

Не усиливает КТА.

Компьютер — это сложная система, состоящая из отдельных частей. Разбирая, как работают эти отдельные части большие и малые , мы приобретаем знание. Обретая знание, мы получаем шанс помочь своему железному другу-компьютеру, если он вдруг забарахлит.

Как открыть npn транзистор

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Схемы включения биполярных транзисторов.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Работа транзистора в режиме ключа
• Как работает PNP транзистор
• Схема транзисторного ключа на 12 вольт
• Транзисторы: схема, принцип работы,​ чем отличаются биполярные и полевые
• Биполярный транзистор как ключ (БТ, BJT)
• Что такое биполярный транзистор и как его проверить
• Как работает PNP транзистор
• PNP и NPN транзисторы

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: NPN vs PNP

Работа транзистора в режиме ключа

By abrakada , April 7, in Начинающим.

Можно ли заставить его работать от батарейки 4,5 В и питать светодиод на 3,5 В? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Открыть можно любой транзистор, только если это мощный, то нет смысла использовать его для маломощной нагрузки.

Конденсаторы Panasonic. Часть 4. Полимеры — номенклатура. Главной конструктивной особенностью таких конденсаторов является полимерный материал, используемый в качестве проводящего слоя.

Полимер обеспечивает конденсаторам высокую электрическую проводимость и пониженное эквивалентное сопротивление ESR. Номинальная емкость и ESR отличается в данном случае высокой стабильностью во всем рабочем диапазоне температур. А повышенная емкость при низком ESR идеальна для решения задач шумоподавления и ограничения токовых паразитных импульсов в широком частотном диапазоне.

Читать статью. Чтобы его полностью открыть, неоходимо сопротивление между Б и плюсом питания если взять ток 0,05А из «источника» и напряжение питания 4,5в из Т. Хотя для твоей нагрузки, при усилении транзистора где-то , нормально будут работать резисторы от одного до десяти киллоом!

Да, только не забудь последовательно со светодиодом установить ограничительный резистор из расчёта мА! STM32G0 — средства противодействия угрозам безопасности. Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы. Особенно чувствительными эти расходы стали теперь, в процессе массового внедрения IoT. Обладая мощным набором инструментов информационной безопасности, микроконтроллеры STM32G0 производства STMicroelectronics, объединив в себе невысокую цену, энергоэффективность и расширенный арсенал встроенных аппаратных инструментов, способны обеспечить полную безопасность разрабатываемого устройства.

Есть такие книжки как «Транзистор — это очень просто», «Радио — это очень просто», «Юный радиолюбитель» и т. Я бы тебе посоветовал с них начать, либо в нете обучалки поискать, кстати и у нас, что -то было на эту тему У транзистора никаких «свободных ножек» оставаться не должно — на базу подключаешь резистор, другой его вывод к плюсу батареи, эмиттер на минус батареи, а к коллектору подулючаешь свой светодиод, только не забудь последовательно с ним резистор для 3,5в диода и питании 4,5в — 50 Ом и подключаешь к плюсу.

Только имей ввиду, что светодиод имеет полярность и если её перепутать, то он никогда не загорится! До 48 слоев. Быстрое прототипирование плат. Монтаж плат под ключ. А если одну ножку оставить свободной то получается картина, описанная мною выше.

А резистор для светодиода я ставлю 1,5 кОм — именно такое сопротивление получается нужно, если по Ому считать. Если бы читал, то такие вопросы не задавал бы. С последней фразой полностью согласен, но светодиоды на 3,5в, всё-таки, есть! Думаю без схемы нам в «трёх соснах» не разобраться, так что рисуй и выкладывай — будем думу думать! Я вот тоже книжек по квантовой механике начитался, но когда помер кот Шреддингера так и не узнал Как ты можешь говорить о своих знаниях, если ты в ключевом режиме работы нагрузку в эмитер сунул?

И где ты видел, чтоб Бородач тебе такое писал? Вот кусок схемы, примерно то же самое и у тебя должно получиться, правда в коллекторе одна цепочка со светодиодом, а правый вывод резистора надо подключить к плюсу батареи. А ты как собрал? Почему то никто не обратил внимание на то, как он работает, если одну ножку исключить. Может в этом и есть разгадка? То, что ты нарисовал, и то, что нарисовал Бородач, идентично.

По твоей схеме диод в коллекторе. А ты говоришь, что в эмиторе Если отключить базу, то светодиод должен поганснуть, это единственный вывод, который можно отключать. У транзистора ножки расположены не как в мануале. Большое спасибо за советы и за умеренную критику. Кроме того, позволю себе напомнить вам, что транзистор это есть два встречно включенных диода. Поэтому в случае с npn транзистором возможна проводимость база-эмитер, база-коллектор, что и было проверено на практике.

Результат положительный. Всё, не покупаю больше транзисторы, у меня куча диодов. Буду их встречно включать Ну спасибо что напомнил, а то 25 лет этим занимаюсь, а не знал. Это ты в книге вычитал? В общем автор открыл мировой заговор, нам много лет продавали под видом силовых ключей обычные диоды. А вы знаете, почему мой транзистор проводит ток в двух направлениях?

Это явление я открыл только что. You can post now and register later. If you have an account, sign in now to post with your account. Note: Your post will require moderator approval before it will be visible. Restore formatting. Only 75 emoji are allowed. Display as a link instead. Clear editor. Upload or insert images from URL.

Начинающим Search In. All Activity Home Вопрос-Ответ. Для начинающих Начинающим Как Открыть Транзистор. Prev 1 2 Next Page 1 of 2. Recommended Posts. Posted April 7, edited. Edited April 7, by abrakada. Share this post Link to post Share on other sites. Студенческое спонсорство.

Posted April 7, Название есть у транзистора и какой ток у светодиода? И какое-то «странное» напряжение БЭ Светодиод обычный, на мА. Обычный транзистор, только напряжение БЭ не 5в, а 0,5 и ток базы 0,05А Может я не тот pdf скачал? На моём транзисторе написано С а снизу еще Y C6. STM32G0 — средства противодействия угрозам безопасности Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы. Так тебе надо с азов начинать.. Производство печатных плат До 48 слоев.

А если одну ножку оставить свободной то получается картина, описанная мною выше А резистор для светодиода я ставлю 1,5 кОм — именно такое сопротивление получается нужно, если по Ому считать. В электронике есть такое понятие, как — Принципиальная схема.

Никто не будет пытаться понять схему, которую обьясняют словами. Не маловато случаем? Кроме того нет светодиодов на 3. Ха, читал я эти книжки Если бы читал, то такие вопросы не задавал бы Edited April 7, by Kirich.

А 1,5к он, скорее всего, в базу поставил. Borodach но светодиоды на 3,5в, всё-таки, есть! Имелось ввиду, что основной параметр светодиода — ток через него. Потому выражение — светодиод на 3. А я вот так вот. Или ты перепутал полярность или диод в обратном включении впаял. А с «ножкой в воздухе» работать вовсе не будет! Posted April 8, Posted April 8, edited. А полевик это тогда получается вообще один диод?

Силовые полевики по другому не звонятся.

Как работает PNP транзистор

By abrakada , April 7, in Начинающим. Можно ли заставить его работать от батарейки 4,5 В и питать светодиод на 3,5 В? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Открыть можно любой транзистор, только если это мощный, то нет смысла использовать его для маломощной нагрузки.

Есть npn транзистор с параметрами: напряжение КЭ 50В, БЭ 5 В, ток коллектора 2А, ток базы 0,5А. Можно ли заставить его работать.

Схема транзисторного ключа на 12 вольт

Товарищи, ситуация такая. Мне нужно с мозга машины преобразовать с 5В на 12В и с точностью повторить. Смысл в том, что мне нужно подключить другую катушку зажигания к машине, в ней встроен коммутатор. На этот коммутатор приходят импульсы 12В для начала накопления. А теперь я эту катушку зажигания подключаю к другому мозгу — который выдаёт вместо 12В импульсы — 5 Вольт импульсы. И вот мне нужно эти импульсы с 5В с точностью превратить в 12В импульсы. Сначала собрал её в симуляторе в протеусе — он так и не смог ничего выдать нормального, сигнал на выходе какой то искажённый типо. Собрал по схемке, впаял к выходу аттини 13, которая формирует ШИМ, по итогу вообще никаких признаков жизни. Взял осцилографф, провёл тесты, вот что получилось. Помогите пожалуйста реализовать схемку.

Транзисторы: схема, принцип работы,​ чем отличаются биполярные и полевые

Работа транзистора в режиме ключа является базовой во всей электронике, особенно в цифровой. Раньше, когда еще не было сверхмощных компьютеров и сверхскоростного интернета, сообщения передавали с помощью азбуки Морзе. В азбуке Морзе использовались три знака: точка, тире и… пауза. Чтобы передавать сообщения на далекие расстояния использовался так называемый телеграфный КЛЮЧ.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок.

Биполярный транзистор как ключ (БТ, BJT)

Первым делом давайте вспомним, какой проводимости бывают биполярные транзисторы. Кто читал предыдущие статьи, думаю помнят, что транзисторы бывают NPN проводимости:. Рассмотрим вот такой рисунок:. Здесь мы видим трубу, по которой течет вода снизу вверх под высоким давлением. В данный момент труба закрыта красной заслонкой и поэтому потока воды нет. Но вот мы снова отпускаем зеленый рычажок, и синяя пружина возвращает заслонку в исходное положение и преграждает путь воде.

Что такое биполярный транзистор и как его проверить

Транзистор — повсеместный и важный компонент в современной микроэлектронике. Его назначение простое: он позволяет с помощью слабого сигнала управлять гораздо более сильным. Иными словами: это кнопка, которая нажимается не пальцем, а подачей напряжения. В цифровой электронике такое применение наиболее распространено. Транзисторы выпускаются в различных корпусах: один и тот же транзистор может внешне выглядеть совершенно по разному. В прототипировании чаще остальных встречаются корпусы:. Обозначение на схемах также варьируется в зависимости от типа транзистора и стандарта обозначений, который использовался при составлении. Но вне зависимости от вариации, его символ остаётся узнаваемым.

Ну думаю дай соберу в железе — взял транзисторы NPN BC и PNP — BC .. далее по закону Ома вычисляем резистор базы чтобы открыть.

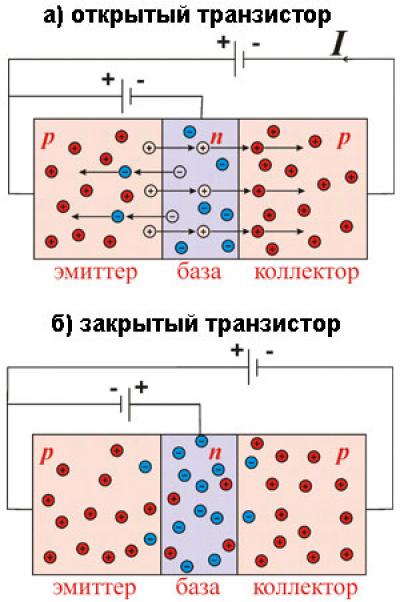

Как работает PNP транзистор

С чем лучше работать? Давайте представим, что у нас есть простой транзисторный ключ, напряжение питания которого составляет 0,5 В. Тогда с использованием осциллографа можно будет зафиксировать все изменения.

PNP и NPN транзисторы

Сейчас этот форум просматривают: Google [Bot]. Предыдущее посещение: менее минуты назад Текущее время: 12 окт , Крупнейший производитель печатных плат и прототипов. Более клиентов и свыше заказов в день! Добавлено: 07 авг ,

Поскольку коллекторный ток транзистора пропорционально ограничен его током базы, то транзистор можно использовать как своего рода ключ с токовым управлением. Относительно небольшой поток электронов, передаваемых через базу транзистора, обладает способностью управлять намного большим потоком электронов через коллектор.

Биполярные транзисторы — электронные полупроводниковые приборы, отличающиеся от полевых способом переноса заряда. В полевых однополярных транзисторах, используемых в основном в цифровых устройствах, заряд переносится или дырками, или электронами. В биполярных же в процессе участвуют и электроны, и дырки. Биполярные транзисторы, как и другие типы транзисторов, в основном используются в качестве усилителей сигнала. Применяются в аналоговых устройствах. Электропроводность коллектора и эмиттера одинакова и противоположна электропроводности базы.

Транзичтр NPN неусиливает. Я собрал по схеме цепь: транзистор, лампа. Я уже заводил тему по схемам NPN в ключевом режиме Что-то я не соображу в чем у меня проблема: на выход триггера тм2 прицепил транзистор кт,

Как открыть полевой транзистор

В этой статье мы рассмотрим работу МОП-транзистора.

Виды МОП-транзисторов

Здесь работает правило два по два (2х2). В каждом семействе по два вида:

Из всех этих 4 разновидностей, наверное не ошибусь, если скажу, что самый употребимый транзистор считается именно N-канальный с индуцированным каналом:

Именно с него мы и начнем наш путь в мир современной электроники.

Режим отсечки

Давайте познакомимся с нашим героем. У нас в гостях N-канальный МОП-транзистор с индуцированным каналом:

Судя по гравировке, звать его IRFZ44N. Выводы слева-направо: Затвор, Сток и Исток.

Что будем делать с этим куском кремния? Раз уж он есть, то давайте заставим его пахать. Для начала соберем вот такую простенькую схемку ключа:

Напряжение на крокодилы идет с блока питания Bat, но лампочка не горит. Следовательно, в данный момент никакого движения электрического тока через канал Стока и Истока нет.

Это аналогично этому рисунку (только тут без лампочки):

Ток не бежит, потому что у нас там эквивалентный диод VD2, который препятствует протеканию тока.

Об этом я еще говорил в прошлой статье.

На амперметре блока питания также по нулям, что говорит о том, что тока вообще нет никакого.

Почему Затвор у нас висит без дела? Не порядок. Надо его тоже задействовать. Чем у нас занимается Затвор в полевых транзисторах? Управляет потоком основных носителей. А что такое поток заряженных частиц, которые движутся в одном направлении? Да, все верно – это электрический ток ;-).

В опыте выше на Затворе сейчас почти ноль. Почему почти? Да потому что он все равно пытается ловить какие-то наводки, но это все равно не сказывается на работе схемы. В реальных схемах Затвор никогда нельзя оставлять без дела болтаться в воздухе. Он всегда должен быть соединен с чем-нибудь.

Так, что нам теперь надо сделать, чтобы начать управлять шириной канала Сток-Исток, а следовательно и менять сопротивление этого канала? Как мы помним из прошлой статьи, достаточно подать положительное напряжение относительно Истока на Затвор;-) Для этого возьмем второй блок питания и будем с помощью него менять напряжение на Затворе нашего транзистора. Сделаем все по такой схеме:

Вот так выглядит мой блок питания, который в схеме называется Bat2. С помощью него мы будем регулировать напряжение вручную от нуля и больше.

Так выглядит вся схема в реале, которую я нарисовал выше. Так как вольтметр на блоке питания стрелочный и неточный, поэтому напряжение будем мерять с помощью мультиметра, который я цепанул параллельно щупам Bat2:

Хоть я и сделал крутилку на ноль на Bat2, все равно он выдает каких-то 22 миллиВольта. На этот опыт эти доли милливольта никак не повлияют.

Устанавливаю 1 Вольт на Bat2:

Лампочка не горит, сила тока в цепи ноль Ампер:

Так ладно. Добавляем еще 1 Вольт, итого получаем 2 Вольта:

Лампочка не горит, на амперметре опять по нулям:

Ну ладно. Раз такое дело добавляем еще 1 Вольт. Итого 3 Вольта:

Да опять лампочка не зажглась!

Активный режим работы транзистора

И вот уже при каких-то 3,5 Вольт

Через лампочку начинает течь ток силой около 10 мА, но лампочка, естественно, пока что не горит. Ток слабоват.

Во! Запомните этот момент! При этом напряжении транзистор начинает ОТКРЫВАТЬСЯ. Это значение у разных видов транзисторов разное. В основном от 0,5 и до 5 вольт. В даташите этот параметр называется как Gate threshold voltage, в переводе с англ. яз. – пороговое напряжение на Затворе для включения транзистора. В даташите этот параметр указывается как V_GS(th), а в некоторых даташитах как V_GS(to). В даташите на мой транзистор это напряжение варьируется от 2 и до 4 Вольт при каких-то условиях (conditions):

Как вы видите, диапазон открытия этого транзистора может быть от 2 Вольт и до 4 Вольт. Но опять же, это при токе Стока от 250 мкА, как указано в даташите, а я замерял от 10 мА. Здесь также в условиях говорится, что напряжение между Истоком и Затвором должно быть такое же, как и напряжение между Стоком и Истоком. Так как мы не пытались замерить точное напряжение 5-ым знаком после запятой, для нас эти условия не имеют значения. Как вы помните, у биполярных транзисторов транзистор начинал открываться только при напряжении на базе-эмиттере более 0,6-0,7 Вольт для кремниевых видов.

Неужели мы сегодня так и не зажжем лампочку? Зажжем, да еще как! Для того, чтобы чуток накалить нить лампы, мы просто добавляем напряжение на Затвор, покрутив крутилку блока питания Bat2.

Вуа-ля! Нить лампы стала слабенько гореть.

На амперметре видим значение около 1 Ампера:

При этом стал очень сильно греться сам транзистор. Почему? Давайте разберемся…

Почему греется транзистор

Итак, раз мы с помощью Затвора стали управлять сопротивлением канала Сток-Исток, то грубо говоря, это у нас получился резистор R. Это и есть сопротивление канала Сток-Исток. При напряжении на Затворе в 0 Вольт, сопротивление этого резистора достигает очень большого значения, а следовательно, сила тока, протекающего через него, будет вообще микроАмперы. Закон Ома.

Так как резистор R включен последовательно в цепь, то вспоминаем правило шунта: на бОльшем сопротивлении падает бОльшее напряжение, а на меньшем сопротивлении падает меньшее напряжение. Также не забываем, что нить лампы тоже обладает сопротивлением, поэтому рисунок у нас примет вот такой вид:

В первом случае у нас на Затвор ничего не подавалось и транзистор был в закрытом состоянии. Как только мы стали подавать напругу на Затвор, то у нас сопротивление канала стало меняться, а следовательно и падение напряжение на резисторе R и проходящий через него ток. Получился типичный делитель напряжения. В этом случае на резисторе R падает какое-то напряжение и через него течет приличная сила тока. В нашем случае почти 1 Ампер. Значит, мощность, рассеиваемая на транзисторе, будет равняться падению напряжения на Сток-Истоке помноженной на силу тока через Сток-Исток или просто на ток Стока или буквами:

где R – это сопротивление канала Сток-Исток

I_C – ток, проходящий через канал (ток Стока)

А что такое мощность, рассеиваемая на радиоэлементе? Это и есть тепло. Поэтому в нашем случае транзистор нагрелся очень сильно. Опыт пришлось приостановить.

Значит, самые щадящие режимы для МОП-транзистора – это когда канал полностью открыт. В этом случае у нас сопротивление канала достигает сотые доли Ома. Либо когда канал полностью закрыт. В этом случае сила тока, проходящая через канал, будет достигать тока утечки между Стоком и Истоком. А это микроАмперы. В этих двух случаях транзистор будет холодным, как айсберг в океане. Поэтому такой транзистор предназначен в основном для работы в ключевом режиме, где как раз и используются эти два режима.

Режим насыщения МОП-транзистора

Для того, чтобы полностью открыть транзистор, достаточно будет просто подать чуть больше напряжения для полного открытия канала. В моем случае это составило 4,2 Вольта и выше:

Как вы видите, лампочка горит в полный накал. Сопротивление канала в этом случае минимальное.

Лампа ест свои честные 1,69 Ампер:

Умножайте силу тока на напряжение и получаем потребляемую мощность лампочки. Итого P=IU=12 Вх1,69 А=20,28 Ватт

А на лампочке написано 21 Ватт:

Ладно, спишем на погрешность и на то, что лампа еще не раскочегарилась. Транзистор в этом случае остается холодным и ни капельки не греется.

Предельные параметры и графические зависимости

Раз уж транзистор полностью открылся, то можно ли еще подавать напряжение на Затвор? Можно. Но при этом лампочка уже ярче светить не будет. Оно и понятно, так как лампочка итак горит уже на всю мощь, а сопротивление канала достигло уже почти нуля. Какое максимальное напряжение можно подать на Затвор? Смотрим даташит и находим что-то типа максимальных параметров (Absolute Maximum Ratings)

Находим параметр V_GS, что обозначает напряжение между Затвором и Истоком. В нашем случае это напряжение на Bat2. Смотрим на даташит и видим, что максимальное напряжение, которое можно подать – это +-20 Вольт. Напряжение более 20 Вольт в обе стороны пробьет тончайший слой диэлектрика, в нашем случае это оксид кремния, и транзистору придет жопа. Значит, мы можем спокойно подавать от 0 и до 20 Вольт на Затвор, не боясь что транзистор уйдет на тот свет.

Также для нас могут представлять интерес такие параметры, как максимальная сила тока, которая может течь через канал Сток-Исток. В даташите такой параметр обозначается как I_D(ток Стока).

Как мы видим, транзистор в легкую может протащить через себя 49 Ампер.

Но это при температуре кристалла 25 градусов по Цельсию. А так номинальная сила тока 35 Ампер при температуе кристалла 100 градусов, что чаще всего происходит на практике.

Так как транзистор с индуцированным каналом в основном используется в импульсном и ключевом режиме, поэтому нам важен такой параметр как сопротивление канала полностью открытого транзистора. В даташите он указывается как R_DS(on)

Как мы видим всего 17,5 миллиОм. Или 0,017 Ом. Тысячные доли Ома! Давайте предположим, что мы пропускаем через открытый транзистор максимальный ток в 49 Ампер. Какая мощность будет рассеиваться на транзисторе в этом случае? Формула мощности через силу тока и сопротивление выглядит вот так: P=I 2 R= 49 2 x 0,017 = 41 Ватт.

А максимальная мощность, которую может рассеять транзистор – это 94 Ватта.

Основные параметры полевых МОП-транзисторов указываются в основном сразу на первой страничке даташита в отдельной рамке.

Также различные зависимости одних параметров от других можно увидеть в даташите. Очень информативно и наглядно.

Например, ниже на графике приводится зависимость тока Стока от напряжения Стока-Истока при каких-то фиксированных значениях напряжения на Затворе при температуре кристалла (подложки) 25 градусов Цельсия (комнатная температура). Верхняя линия графика приводится для напряжения 15 Вольт на Затворе. Другие линии в порядке очереди по табличке вверху слева:

Также есть интересная зависимость сопротивления канала полностью открытого транзистора от температуры кристалла:

Если посмотреть на график, то можно увидеть, что при температуре кристалла в 140 градусов по Цельсию у нас сопротивление канала увеличивается вдвое. А при отрицательных температурах наоборот уменьшается.

Интересное свойство МОП-транзистора

А давайте немного изменим схему и уберем из нее Bat2. Вместо него поставим переключатель, а напряжение на Затвор будем брать от Bat1:

Для наглядности вместо переключателя я использовал проводок от макетной платы.

В данном случае лампочка не горит. А с чего ей гореть то? На Затворе то у нас голимый ноль, поэтому канал закрыт.

На фото ниже показан этот случай.

Но стоит только перекинуть выключатель в другое положение, как у нас лампочка сразу же загорается на всю мощь:

Даже не надо ни о чем заморачиваться! Тупо подаем на Затвор напряжение питания и все! Разумеется, если оно не превышает максимальное напряжение на Затворе, прописанное в даташите. Не повредит ли напряжение питания Затвору? Так как Затвор у нас имеет очень большое входное сопротивление (он ведь отделен слоем диэлектрика от всех выводов), то и сила тока в цепи Затвора будет копейки.

Лампочка горит на всю мощь. В этом случае можно сказать, что потенциал на Стоке стал равен почти как и на Истоке, то есть нулю, поэтому весь ток побежал от плюса питания к Стоку, “захватив” по пути лампочку накаливания, которая не прочь была покушать электрический ток, излучая кучу фотонов в пространство и на мой стол.

Даже если откинуть проводок от Затвора, все равно лампочка продолжает гореть как ни в чем не бывало!

Почему так происходит? Здесь надо вспомнить внутреннее строение самого МОПа.

Вот эта часть вам ничего не напоминает?

Так это же конденсатор! А раз мы его зарядили, то с чего он будет разряжаться? Разрядиться то ему некуда! Вот он и держит заряд электронов в канале, пока мы не разрядим вывод Затвора. Для того, чтобы убрать потенциал Затвора и заткнуть канал, нам опять же надо уравнять его с нулем, замкнув Затвор на Исток. Лампочка сразу же потухнет:

Как вы видели в опыте выше, если мы отключаем напряжение на Затворе, то обязательно должны притянуть Затвор к минусу, иначе канал останется открытым. Поэтому обязательное условие в схемах – Затвор должен всегда чем то управляться и с чем то соединяться. Ему нельзя давать висеть в воздухе. Об этом я еще говорил в начале статьи.

Ключ на МОП транзисторе

А почему бы Затвор автоматически не притягивать к нулю при отключении подачи напряжения на Затвор? Поэтому, эту схему можно доработать и сделать самый простейший ключ на МОП-транзисторе:

При включении выключателя S цепь стает замкнутой и лампочка загорается

Как только я убираю красный проводок от Затвора (разомкну выключатель), лампочка сразу тухнет:

Красота! То есть как только я убрал напряжение от Затвора, Затвор притянуло к минусу через резистор и на нем стал нулевой потенциал. А раз на Затворе ноль, то и канал Сток-Исток закрыт. Если снова подам напряжение на Затвор, то у нас на мегаомном резисторе упадет напряжение питания, которое будет все оседать на Затворе и транзистор снова откроется. На бОльшем сопротивлении падает бОльшее напряжение ;-). Не забываем золотое правило. Резистор в основном берут от 100 КилоОм и до 1 МегаОма (можно и больше).

Так как МОП-транзисторы с индуцированным каналом в основном используются в цифровой и импульсной технике, из них получаются отличные транзисторные ключи, в отличие от ключа на биполярном транзисторе.

Чего боится МОП-транзистор

Все полевые транзисторы, будь это полевой транзистор с управляющим P-N переходом, либо МОП-транзистор, очень чувствительны к электрическим перегрузкам на Затворе. Особенно это касается электростатического заряда, который накапливается на теле человека и на измерительных приборах. Опасные значения электростатического заряда для МОП-транзисторов составляют 50-100 Вольт, а для транзисторов с управляющим P-N переходом – 250 Вольт. Поэтому самое важное правило при работе с такими транзисторами – это заземлить себя через антистатический браслет, или взяться за голую батарею ДО касания полевых транзисторов.

Также в некоторых экземплярах полевых транзисторов встраивают защитные стабилитроны между Истоком и Затвором, которые вроде как спасают от электростатики, но лучше все-таки перестраховаться лишний раз и не испытывать судьбу транзистор на прочность. Также не помешало бы заземлить всю паяльную и измерительную аппаратуру. В настоящее время это все делается уже автоматически через евро розетки, у которых имеются в наличии заземляющий проводник.

В этой статье мы рассмотрим работу МОП-транзистора.

Виды МОП-транзисторов

Здесь работает правило два по два (2х2). В каждом семействе по два вида:

Из всех этих 4 разновидностей, наверное не ошибусь, если скажу, что самый употребимый транзистор считается именно N-канальный с индуцированным каналом:

Именно с него мы и начнем наш путь в мир современной электроники.

Режим отсечки

Давайте познакомимся с нашим героем. У нас в гостях N-канальный МОП-транзистор с индуцированным каналом:

Судя по гравировке, звать его IRFZ44N. Выводы слева-направо: Затвор, Сток и Исток.

Что будем делать с этим куском кремния? Раз уж он есть, то давайте заставим его пахать. Для начала соберем вот такую простенькую схемку ключа:

Напряжение на крокодилы идет с блока питания Bat, но лампочка не горит. Следовательно, в данный момент никакого движения электрического тока через канал Стока и Истока нет.

Это аналогично этому рисунку (только тут без лампочки):

Ток не бежит, потому что у нас там эквивалентный диод VD2, который препятствует протеканию тока.

Об этом я еще говорил в прошлой статье.

На амперметре блока питания также по нулям, что говорит о том, что тока вообще нет никакого.

Почему Затвор у нас висит без дела? Не порядок. Надо его тоже задействовать. Чем у нас занимается Затвор в полевых транзисторах? Управляет потоком основных носителей. А что такое поток заряженных частиц, которые движутся в одном направлении? Да, все верно – это электрический ток ;-).

В опыте выше на Затворе сейчас почти ноль. Почему почти? Да потому что он все равно пытается ловить какие-то наводки, но это все равно не сказывается на работе схемы. В реальных схемах Затвор никогда нельзя оставлять без дела болтаться в воздухе. Он всегда должен быть соединен с чем-нибудь.

Так, что нам теперь надо сделать, чтобы начать управлять шириной канала Сток-Исток, а следовательно и менять сопротивление этого канала? Как мы помним из прошлой статьи, достаточно подать положительное напряжение относительно Истока на Затвор;-) Для этого возьмем второй блок питания и будем с помощью него менять напряжение на Затворе нашего транзистора. Сделаем все по такой схеме:

Вот так выглядит мой блок питания, который в схеме называется Bat2. С помощью него мы будем регулировать напряжение вручную от нуля и больше.

Так выглядит вся схема в реале, которую я нарисовал выше. Так как вольтметр на блоке питания стрелочный и неточный, поэтому напряжение будем мерять с помощью мультиметра, который я цепанул параллельно щупам Bat2:

Хоть я и сделал крутилку на ноль на Bat2, все равно он выдает каких-то 22 миллиВольта. На этот опыт эти доли милливольта никак не повлияют.

Устанавливаю 1 Вольт на Bat2:

Лампочка не горит, сила тока в цепи ноль Ампер:

Так ладно. Добавляем еще 1 Вольт, итого получаем 2 Вольта:

Лампочка не горит, на амперметре опять по нулям:

Ну ладно. Раз такое дело добавляем еще 1 Вольт. Итого 3 Вольта:

Да опять лампочка не зажглась!

Активный режим работы транзистора

И вот уже при каких-то 3,5 Вольт

Через лампочку начинает течь ток силой около 10 мА, но лампочка, естественно, пока что не горит. Ток слабоват.

Во! Запомните этот момент! При этом напряжении транзистор начинает ОТКРЫВАТЬСЯ. Это значение у разных видов транзисторов разное. В основном от 0,5 и до 5 вольт. В даташите этот параметр называется как Gate threshold voltage, в переводе с англ. яз. – пороговое напряжение на Затворе для включения транзистора. В даташите этот параметр указывается как V_GS(th), а в некоторых даташитах как V_GS(to). В даташите на мой транзистор это напряжение варьируется от 2 и до 4 Вольт при каких-то условиях (conditions):

Как вы видите, диапазон открытия этого транзистора может быть от 2 Вольт и до 4 Вольт. Но опять же, это при токе Стока от 250 мкА, как указано в даташите, а я замерял от 10 мА. Здесь также в условиях говорится, что напряжение между Истоком и Затвором должно быть такое же, как и напряжение между Стоком и Истоком. Так как мы не пытались замерить точное напряжение 5-ым знаком после запятой, для нас эти условия не имеют значения. Как вы помните, у биполярных транзисторов транзистор начинал открываться только при напряжении на базе-эмиттере более 0,6-0,7 Вольт для кремниевых видов.

Неужели мы сегодня так и не зажжем лампочку? Зажжем, да еще как! Для того, чтобы чуток накалить нить лампы, мы просто добавляем напряжение на Затвор, покрутив крутилку блока питания Bat2.

Вуа-ля! Нить лампы стала слабенько гореть.

На амперметре видим значение около 1 Ампера:

При этом стал очень сильно греться сам транзистор. Почему? Давайте разберемся…

Почему греется транзистор

Итак, раз мы с помощью Затвора стали управлять сопротивлением канала Сток-Исток, то грубо говоря, это у нас получился резистор R. Это и есть сопротивление канала Сток-Исток. При напряжении на Затворе в 0 Вольт, сопротивление этого резистора достигает очень большого значения, а следовательно, сила тока, протекающего через него, будет вообще микроАмперы. Закон Ома.

Так как резистор R включен последовательно в цепь, то вспоминаем правило шунта: на бОльшем сопротивлении падает бОльшее напряжение, а на меньшем сопротивлении падает меньшее напряжение. Также не забываем, что нить лампы тоже обладает сопротивлением, поэтому рисунок у нас примет вот такой вид:

В первом случае у нас на Затвор ничего не подавалось и транзистор был в закрытом состоянии. Как только мы стали подавать напругу на Затвор, то у нас сопротивление канала стало меняться, а следовательно и падение напряжение на резисторе R и проходящий через него ток. Получился типичный делитель напряжения. В этом случае на резисторе R падает какое-то напряжение и через него течет приличная сила тока. В нашем случае почти 1 Ампер. Значит, мощность, рассеиваемая на транзисторе, будет равняться падению напряжения на Сток-Истоке помноженной на силу тока через Сток-Исток или просто на ток Стока или буквами:

где R – это сопротивление канала Сток-Исток

I_C – ток, проходящий через канал (ток Стока)

А что такое мощность, рассеиваемая на радиоэлементе? Это и есть тепло. Поэтому в нашем случае транзистор нагрелся очень сильно. Опыт пришлось приостановить.

Значит, самые щадящие режимы для МОП-транзистора – это когда канал полностью открыт. В этом случае у нас сопротивление канала достигает сотые доли Ома. Либо когда канал полностью закрыт. В этом случае сила тока, проходящая через канал, будет достигать тока утечки между Стоком и Истоком. А это микроАмперы. В этих двух случаях транзистор будет холодным, как айсберг в океане. Поэтому такой транзистор предназначен в основном для работы в ключевом режиме, где как раз и используются эти два режима.

Режим насыщения МОП-транзистора

Для того, чтобы полностью открыть транзистор, достаточно будет просто подать чуть больше напряжения для полного открытия канала. В моем случае это составило 4,2 Вольта и выше:

Как вы видите, лампочка горит в полный накал. Сопротивление канала в этом случае минимальное.

Лампа ест свои честные 1,69 Ампер:

Умножайте силу тока на напряжение и получаем потребляемую мощность лампочки. Итого P=IU=12 Вх1,69 А=20,28 Ватт

А на лампочке написано 21 Ватт:

Ладно, спишем на погрешность и на то, что лампа еще не раскочегарилась. Транзистор в этом случае остается холодным и ни капельки не греется.

Предельные параметры и графические зависимости

Раз уж транзистор полностью открылся, то можно ли еще подавать напряжение на Затвор? Можно. Но при этом лампочка уже ярче светить не будет. Оно и понятно, так как лампочка итак горит уже на всю мощь, а сопротивление канала достигло уже почти нуля. Какое максимальное напряжение можно подать на Затвор? Смотрим даташит и находим что-то типа максимальных параметров (Absolute Maximum Ratings)

Находим параметр V_GS, что обозначает напряжение между Затвором и Истоком. В нашем случае это напряжение на Bat2. Смотрим на даташит и видим, что максимальное напряжение, которое можно подать – это +-20 Вольт. Напряжение более 20 Вольт в обе стороны пробьет тончайший слой диэлектрика, в нашем случае это оксид кремния, и транзистору придет жопа. Значит, мы можем спокойно подавать от 0 и до 20 Вольт на Затвор, не боясь что транзистор уйдет на тот свет.

Также для нас могут представлять интерес такие параметры, как максимальная сила тока, которая может течь через канал Сток-Исток. В даташите такой параметр обозначается как I_D(ток Стока).

Как мы видим, транзистор в легкую может протащить через себя 49 Ампер.

Но это при температуре кристалла 25 градусов по Цельсию. А так номинальная сила тока 35 Ампер при температуе кристалла 100 градусов, что чаще всего происходит на практике.

Так как транзистор с индуцированным каналом в основном используется в импульсном и ключевом режиме, поэтому нам важен такой параметр как сопротивление канала полностью открытого транзистора. В даташите он указывается как R_DS(on)

Как мы видим всего 17,5 миллиОм. Или 0,017 Ом. Тысячные доли Ома! Давайте предположим, что мы пропускаем через открытый транзистор максимальный ток в 49 Ампер. Какая мощность будет рассеиваться на транзисторе в этом случае? Формула мощности через силу тока и сопротивление выглядит вот так: P=I 2 R= 49 2 x 0,017 = 41 Ватт.

А максимальная мощность, которую может рассеять транзистор – это 94 Ватта.

Основные параметры полевых МОП-транзисторов указываются в основном сразу на первой страничке даташита в отдельной рамке.

Также различные зависимости одних параметров от других можно увидеть в даташите. Очень информативно и наглядно.

Например, ниже на графике приводится зависимость тока Стока от напряжения Стока-Истока при каких-то фиксированных значениях напряжения на Затворе при температуре кристалла (подложки) 25 градусов Цельсия (комнатная температура). Верхняя линия графика приводится для напряжения 15 Вольт на Затворе. Другие линии в порядке очереди по табличке вверху слева:

Также есть интересная зависимость сопротивления канала полностью открытого транзистора от температуры кристалла:

Если посмотреть на график, то можно увидеть, что при температуре кристалла в 140 градусов по Цельсию у нас сопротивление канала увеличивается вдвое. А при отрицательных температурах наоборот уменьшается.

Интересное свойство МОП-транзистора

А давайте немного изменим схему и уберем из нее Bat2. Вместо него поставим переключатель, а напряжение на Затвор будем брать от Bat1:

Для наглядности вместо переключателя я использовал проводок от макетной платы.

В данном случае лампочка не горит. А с чего ей гореть то? На Затворе то у нас голимый ноль, поэтому канал закрыт.

На фото ниже показан этот случай.

Но стоит только перекинуть выключатель в другое положение, как у нас лампочка сразу же загорается на всю мощь:

Даже не надо ни о чем заморачиваться! Тупо подаем на Затвор напряжение питания и все! Разумеется, если оно не превышает максимальное напряжение на Затворе, прописанное в даташите. Не повредит ли напряжение питания Затвору? Так как Затвор у нас имеет очень большое входное сопротивление (он ведь отделен слоем диэлектрика от всех выводов), то и сила тока в цепи Затвора будет копейки.

Лампочка горит на всю мощь. В этом случае можно сказать, что потенциал на Стоке стал равен почти как и на Истоке, то есть нулю, поэтому весь ток побежал от плюса питания к Стоку, “захватив” по пути лампочку накаливания, которая не прочь была покушать электрический ток, излучая кучу фотонов в пространство и на мой стол.

Даже если откинуть проводок от Затвора, все равно лампочка продолжает гореть как ни в чем не бывало!

Почему так происходит? Здесь надо вспомнить внутреннее строение самого МОПа.

Вот эта часть вам ничего не напоминает?

Так это же конденсатор! А раз мы его зарядили, то с чего он будет разряжаться? Разрядиться то ему некуда! Вот он и держит заряд электронов в канале, пока мы не разрядим вывод Затвора. Для того, чтобы убрать потенциал Затвора и заткнуть канал, нам опять же надо уравнять его с нулем, замкнув Затвор на Исток. Лампочка сразу же потухнет:

Как вы видели в опыте выше, если мы отключаем напряжение на Затворе, то обязательно должны притянуть Затвор к минусу, иначе канал останется открытым. Поэтому обязательное условие в схемах – Затвор должен всегда чем то управляться и с чем то соединяться. Ему нельзя давать висеть в воздухе. Об этом я еще говорил в начале статьи.

Ключ на МОП транзисторе

А почему бы Затвор автоматически не притягивать к нулю при отключении подачи напряжения на Затвор? Поэтому, эту схему можно доработать и сделать самый простейший ключ на МОП-транзисторе:

При включении выключателя S цепь стает замкнутой и лампочка загорается

Как только я убираю красный проводок от Затвора (разомкну выключатель), лампочка сразу тухнет:

Красота! То есть как только я убрал напряжение от Затвора, Затвор притянуло к минусу через резистор и на нем стал нулевой потенциал. А раз на Затворе ноль, то и канал Сток-Исток закрыт. Если снова подам напряжение на Затвор, то у нас на мегаомном резисторе упадет напряжение питания, которое будет все оседать на Затворе и транзистор снова откроется. На бОльшем сопротивлении падает бОльшее напряжение ;-). Не забываем золотое правило. Резистор в основном берут от 100 КилоОм и до 1 МегаОма (можно и больше).

Так как МОП-транзисторы с индуцированным каналом в основном используются в цифровой и импульсной технике, из них получаются отличные транзисторные ключи, в отличие от ключа на биполярном транзисторе.

Чего боится МОП-транзистор

Все полевые транзисторы, будь это полевой транзистор с управляющим P-N переходом, либо МОП-транзистор, очень чувствительны к электрическим перегрузкам на Затворе. Особенно это касается электростатического заряда, который накапливается на теле человека и на измерительных приборах. Опасные значения электростатического заряда для МОП-транзисторов составляют 50-100 Вольт, а для транзисторов с управляющим P-N переходом – 250 Вольт. Поэтому самое важное правило при работе с такими транзисторами – это заземлить себя через антистатический браслет, или взяться за голую батарею ДО касания полевых транзисторов.

Также в некоторых экземплярах полевых транзисторов встраивают защитные стабилитроны между Истоком и Затвором, которые вроде как спасают от электростатики, но лучше все-таки перестраховаться лишний раз и не испытывать судьбу транзистор на прочность. Также не помешало бы заземлить всю паяльную и измерительную аппаратуру. В настоящее время это все делается уже автоматически через евро розетки, у которых имеются в наличии заземляющий проводник.

Добрый день, друзья!

Недавно мы с вами начали плотнее знакомились с тем, как устроено компьютерное «железо». И познакомились одним из его «кирпичиков» — полупроводниковым диодом. Компьютер – это сложная система, состоящая из отдельных частей. Разбирая, как работают эти отдельные части (большие и малые), мы приобретаем знание.

Обретая знание, мы получаем шанс помочь своему железному другу-компьютеру, если он вдруг забарахлит. Мы же ведь в ответе за тех, кого приручили, не правда ли?

Сегодня мы продолжим это интересное дело, и попробуем разобраться, как работает самый, пожалуй, главный «кирпичик» электроники – транзистор. Из всех видов транзисторов (их немало) мы ограничимся сейчас рассмотрением работы полевых транзисторов.

Почему транзистор – полевой?

Слово «транзистор» образовано от двух английских слов translate и resistor, то есть, иными словами, это преобразователь сопротивления.

Среди всего многообразия транзисторов есть и полевые, т.е. такие, которые управляются электрическим полем.

Электрическое поле создается напряжением. Таким образом, полевой транзистор – это полупроводниковый прибор, управляемый напряжением.

В англоязычной литературе используется термин MOSFET (MOS Field Effect Transistor). Есть другие типы полупроводниковых транзисторов, в частности, биполярные, которые управляются током. При этом на управление затрачивается и некоторая мощность, так как к входным электродам необходимо прикладывать некоторое напряжение.

Канал полевого транзистора может быть открыт только напряжением, без протекания тока через входные электроды (за исключением очень небольшого тока утечки). Т.е. мощность на управление не затрачивается. На практике, однако, полевые транзисторы используются большей частью не в статическом режиме, а переключаются с некоторой частотой.

Конструкция полевого транзистора обуславливает наличие в нем внутренней переходной емкости, через которую при переключении протекает некоторый ток, зависящий от частоты (чем больше частота, тем больше ток). Так что, строго говоря, некоторая мощность на управление все-таки затрачивается.

Где используются полевые транзисторы?

Настоящий уровень технологии позволяет сделать сопротивление открытого канала мощного полевого транзистора (ПТ) достаточно малым – в несколько сотых или тысячных долей Ома!

И это является большим преимуществом, так как при протекании тока даже в десяток ампер рассеиваемая на ПТ мощность не превысит десятых или сотых долей Ватта.

Таким образом, можно отказаться от громоздких радиаторов или сильно уменьшить их размеры.

ПТ широко используются в компьютерных блоках питания и низковольтных импульсных стабилизаторах на материнской плате компьютера.

Из всего многообразия типов ПТ для этих целей используются ПТ с индуцированным каналом.

Как работает полевой транзистор?

ПТ с индуцированным каналом содержит три электрода — исток (source), сток (drain), и затвор (gate).

Принцип работы ПТ наполовину понятен из графического обозначения и названия электродов.

Канал ПТ – это «водяная труба», в которую втекает «вода» (поток заряженных частиц, образующих электрический ток) через «источник» (исток).

«Вода» вытекает из другого конца «трубы» через «слив» (сток). Затвор – это «кран», который открывает или перекрывает поток. Чтобы «вода» пошла по «трубе», надо создать в ней «давление», т.е. приложить напряжение между стоком и истоком.

Если напряжение не приложено («давления в системе нет»), тока в канале не будет.

Если приложено напряжение, то «открыть кран» можно подачей напряжения на затвор относительно истока.

Чем большее подано напряжение, тем сильнее открыт «кран», больше ток в канале «сток-исток» и меньше сопротивление канала.

В источниках питания ПТ используется в ключевом режиме, т.е. канал или полностью открыт, или полностью закрыт.

Честно сказать, принципы действия ПТ гораздо более сложны, он может работать не только в ключевом режиме. Его работа описывается многими заумными формулами, но мы не будем здесь все это описывать, а ограничимся этими простыми аналогиями.

Скажем только, что ПТ могут быть с n-каналом (при этом ток в канале создается отрицательно заряженными частицами) и p-каналом (ток создается положительно заряженными частицами). На графическом изображении у ПТ с n-каналом стрелка направлена внутрь, у ПТ с p-каналом – наружу.

Собственно, «труба» — это кусочек полупроводника (чаще всего – кремния) с примесями химических элементов различного типа, что обуславливает наличие положительных или отрицательных зарядов в канале.

Теперь переходим к практике и поговорим о том,

Как проверить полевой транзистор?

В норме сопротивление между любыми выводами ПТ бесконечно велико.

И, если тестер показывает какое-то небольшое сопротивление, то ПТ, скорее всего, пробит и подлежит замене.

Во многих ПТ имеется встроенный диод между стоком и истоком для защиты канала от обратного напряжения (напряжения обратной полярности).

Таким образом, если поставить «+» тестера (красный щуп, соединенный с «красным» входом тестера) на исток, а «-» (черный щуп, соединенный с черным входом тестера) на сток, то канал будет «звониться», как обычный диод в прямом направлении.

Это справедливо для ПТ с n-каналом. Для ПТ с p-каналом полярность щупов будет обратной.

Как проверить диод с помощью цифрового тестера, описано в соответствующей статье. Т.е. на участке «сток — исток» будет падать напряжение 500-600 мВ.

Если поменять полярность щупов, к диоду будет приложено обратное напряжение, он будет закрыт и тестер это зафиксирует.

Однако исправность защитного диода еще не говорит об исправности транзистора в целом. Более того, если «прозванивать» ПТ, не выпаивая из схемы, то из-за параллельно подключенных цепей не всегда можно сделать однозначный вывод даже об исправности защитного диода.

В таких случаях можно выпаять транзистор, и, используя небольшую схему для тестирования, однозначно ответить на вопрос – исправен ли ПТ или нет.

В исходном состоянии кнопка S1 разомкнута, напряжение на затворе относительно стока равно нулю. ПТ закрыт, и светодиод HL1 не светится.

При замыкании кнопки на резисторе R3 появляется падение напряжения (около 4 В), приложенное между истоком и затвором. ПТ открывается, и светодиод HL1 светится.

Эту схему можно собрать в виде модуля с разъемом для ПТ. Транзисторы в корпусе D2 pack (который предназначен для монтажа на печатную плату) в разъем не вставишь, но можно припаять к его электродам проводники, и уже их вставить в разъем. Для проверки ПТ с p-каналом полярность питания и светодиода нужно изменить на обратную.

Иногда полупроводниковые приборы выходят из строя бурно, с пиротехническими, дымовыми и световыми эффектами.

В этом случае на корпусе образуются дыры, он трескается или разлетается на куски. И можно сделать однозначный вывод об их неисправности, не прибегая к приборам.

В заключение скажем, что буквы MOS в аббревиатуре MOSFET расшифровываются как Metal — Oxide — Semiconductor (металл – оксид – полупроводник). Такова структура ПТ – металлический затвор («кран») отделен от канала из полупроводника слоем диэлектрика (оксида кремния).

Надеюсь, с «трубами», «кранами» и прочей «сантехникой» вы сегодня разобрались.

Однако, теория, как известно, без практики мертва! Надо обязательно поэкспериментировать с полевиками, поковыряться, повозиться с их проверкой, пощупать, так сказать.

Кстати, купить полевые транзисторы можно вот здесь .

Обсуждение: 55 комментариев

ЗАМЕЧАТЕЛЬНАЯ СТАТЬЯ… Правда — не проще дополнить — что любой транзистор — это просто два диода, и проверить тестером — 0.6 в падения. А у полевого — 0.4 Чем городить огород.

Игорь, «два диода» — это биполярный транзистор. У полевого — только один диод (защитный), включенный параллельно каналу. Это у тех полевиков, про которые я писал.

Опечатка: На схеме для проверки ПТ необходимо резистор R1 (1k) переименовать на R2 (1k)

Что работает? Полевик?

кажется нашёл, что искал, но всё равно irf3808 горят как спички, запитываю ПН от акб 12в 6о а/ч, а у фета 130 ампер.

Иваныч, у IRF3808 Vdss=75 В. А у преобразователя какое выходное напряжение?

понравилось,но извените-R1,R2 ПО 2КОМ а R3-1ком » На схеме для проверки ПТ необходимо резистор R1 (1k) переименовать на R2 (1k)».Виктор,скажите на сегодня в схеме-всё ок или нет.простите за непонятливость.С наступающим!

Да, я схему (точнее нумерацию элементов) давно подправил. В схеме все ок.
Николай, и Вас с наступающим Новым годом, и всего самого наилучшего!

Ув.Виктор!ответьте-как должно осуществляться если на схеме есть и «общий» и «земля»
даю цитату: Чтобы схема выглядела менее запутанно, общий провод нередко обозначают короткой утолщенной черточкой, соединенной с проводом, и такие же черточки ставят на концах выводов деталей, разбросанных по всей схеме. Это значит, естественно, что такие выводы нужно припаять к общему проводу.
Следует отличать обозначение общего провода от знака заземления, состоящего из трех параллельных черточек разной длины. Такой знак чаще всего встречается на схемах простых приемников, для хорошей работы которых нужна не только наружная антенна, но и заземление — проводник, подпаянный к зарытому в землю металлическому предмету. Как правило, заземляют общий провод конструкции.

Общий — это общий, земля — это земля. Выводы, подключенные к общему проводу, должны быть соединены между собой, иначе схема не будет работать. Во многих случаях схема будет работать нормально, если общий провод ее не заземлять. Например, в проверочной схеме в статье ее общий провод можно не заземлять — все и так будет работать.
Заземление нужно, нужно в частности, в силовых цепях для защиты от поражения электрическим током. На западе давно применяется трехпроводная система питания — фазный провод, нулевой провод и земля. Для нормальной работы защиты земельный провод должен быть соединен с металлическим штырем (их может быть несколько), вкопанным в землю.

Спасибо,вопрос возник ещё и потому,что в других схемах рисуют
на одной схеме вер_с_гор;вер_с_нескол.гор(как заземление)(может мно-гие СЕЙЧАС рисуют ЧТО ПОНРАВИТЬСЯ(как красивее).

Да, в этом вопросе существует некоторая путаница. Наверное, правильнее будет, если рисовать схемы, не требующие заземления, с одной горизонтальной чертой.

существуют полевые транзисторы как с n-каналом, так и с p-каналом, что используется при производстве комплементарных пар транзисторов.

Да, это в интегральной технологии очень широко используется. А если брать отдельно, то транзисторы с n-каналом используются гораздо чаще, чем с p-каналом.

Здравствуйте.По Вашей схеме можно проверить любые ПТ? Ведь они различаются по напряжению. Извините за дилетантский вопрос.

Геннадий, можно проверить ПТ с n-каналом. За все транзисторы говорить не буду (всего многообразия их не знаю). Большинство проверить можно.
При замыкании кнопки к затвору прилагается напряжение +4 В. Этого хватает, чтобы ПТ открылся, и сопротивление открытого канала стало небольшим. В то же время это меньше предельного напряжения исток-затвор, поэтому транзистор из строя не выйдет. Если придется проверять какой-то хитрый транзистор, надо посмотреть даташит. Главное здесь — чтобы канал был хорошо открыт, и прилагаемые напряжения не превысили максимально допустимых.

а слабо было сначала рассказать про ПТ с управляющим каналом хотя бы «n» типа и сказать , что он симметричный, что канал хоть «n» или «р» типа можно менять местами ток всё равно будет проходить не зависимо от полярности полупроводника на выводах стока и истока если на затворе нет напряжения И, только когда воздействовать на ток в канале поперечным полем . правильно. приложенному к затвору и одному из других электродов — можно остановить ток в канале.
А после, уже рассказать про ПТ со встроенным и индуцированным каналом, про то что у них затвор полностью изолирован от этих каналов и это одно из главных его свойств. потому как для индуцированного канала подача на затвор соответствующей полярности напряжения относительно подложки канал начинает пропускать ток, а отсутствие напряжения на затворе канал закрыт и не пропускает ток.
Что же касаемо ПТ с изолир. затвором и встроенным каналом — картина тока через встроенный канал отличается от выше перечисленных структур ПТ. Отличие в том, что канал пропускает незначительный ток от приложенного напряжения между стоком и истоком как и канал ПТ с управляющим p-n переходом о котором шла речь в самом начале. Но, почему говорим незначительный ток — да потому, что встроенный канал имеет туже проводимость что сток и исток только очень слабо легированную, в то время как сток и исток всегда сильно легированы так же как весь канал в ПТ с управляющим p-n переходом. Вот это и придает этому типу ПТ его характеристики и отличительные свойства от ПТ с индуцированным каналом и ПТ с управляющим p-n переходом.
Так что в ПТ со встроенным слаболегтрованым каналом — своя структура транзистора и его способ управления.
И как же он управляется и как при этом воздействует на ток в канале.
Очень просто: ток как уже стало понятно протекает но не значительный. Такое нас конечно не устраивает. Всем известны такие термины как «отсечка» и «обогащение» вот они то нам и помогут управлять этим полудохлым каналом. При подаче соответствующей полярности управляющего напряжения на затвор и исток канал можно настолько отсечь, выгнать из него основные носители зарядов соответствующего типа проводимости канала, что он полностью заглохнет. А поменяв полярность управляющего напряжения между затвором и истоком, можно создать условия для лавинного втягивания основных носителей зарядов соответствующего типа проводимости канала и он — этот канал, станет проводить большой ток насколько это возможно:))
Таким образом стало понятно как управлять тем или тем ПТ и все это благодаря только их структуры.(что за слово структура, хрень какая-то, просто скажем — внутреннего устройства, от которого и зависит способ подключения и управления)

KIRPICH, изложение работы ПТ велось применительно к компьютерной технике. Блог у меня о компьютерах. Поэтому и был рассмотрен только ПТ с индуцированным n-каналом. Такие как раз и используются в цифровой технике. ПТ в сильноточном стабилизаторе схемы питания ядра процессора, в блоке питания компьютера, в бесперебойных источниках питания как раз такие.
Была приведена простая аналогия, позволяющая уяснить принцип работы.
А так, да — существуют несколько типов ПТ. Но я не стал усложнять картину, и не рассказал об обогащенных и обедненных ПТ, об отсечке, крутизне, лавинном пробое, V-канавке, основных и неосновных носителях в канале.
Сколько терминов, скорее всего, сразу отпугнет новичка.
После Вашего коммента думаю — может, продолжение написать?

Приветствую, разобрал телевизор, который не включался. При включении в розетку и подключенном инверторе пищит(с одинаковым интервалом) полевой транзистор 2SK3532 на блоке питания. При отключении инвертора писк пропадает. Подскажите поможет ли замена или причина не в нем?

Иван, я не слышал, чтобы полевой транзистор пищал. В импульсных блоках питания если и пищит что, так это импульсный трансформатор.
Транзистор проверьте, как в статье описано. А вообще, надо ковырять всю схему.

Виктор! если не трудно расскажи о схеме отвертки-индикатора там наверное твоя проверочная схема задействона! подробно о пт! пробник-шток09050. спасибо. Викор .г.Тверь

Виктор, именно эту отвертку-индикатор я не ковырял. Могу предположить, что это обычный указатель напряжения. Скорее всего, там стоит обычная неоновая лампочка и последовательно с ней резистор. Если коснуться фазы 220 В концом отвертки и пальцем металлической площадки на торце, то через лампочку и тело человека потечет небольшой ток, и лампочка загорится, указывая на наличие напряжения.

Добрый вечер Виктор. Я прочитал вашу статью о ПТторе, все понятно и просто! Ест вопрос. Можноли заменить ПТ на биполярный т-р. С уважением Бахром Узбекистан.

Бахром, иногда можно, но далеко не всегда. Зависит от конкретной схемы. И полевые транзисторы — они ведь разных классов бывают.

Если я правильно понимаю, то:
S это исток (англ. source) — электрод, из которого в канал входят основные носители заряда;
D это сток (англ. drain) — электрод, через который из канала уходят основные носители заряда;
почему, исходя из Вашей схемы, входящее напряжение приложено к D (стоку) , а исходящее к S (истоку), учитывая, что ток «течет» от плюса к минусу ?

А что такое «входящее» и «исходящее» напряжение?
В ПТ с каналом n-типа основные носители — электроны, частицы с отрицательным зарядом. Исток их и поставляет.

Биполярныйй транзистор управляется током полевой полем. У биполярногооооо структура pnp или npn у полевого металл окисел полупроводник. Вот и думай Бахром можно заменить или нет. И диод еще для защиты от обратного напряжения.

Описание

транзисторов NMOS и транзисторов PMOS

Микропроцессоры состоят из транзисторов. В частности, они построены из транзисторов металл-оксид-полупроводник (МОП). Существует два типа МОП-транзисторов — положительный МОП (pMOS) и отрицательный МОП (nMOS). Каждый pMOS и nMOS оснащен тремя основными компонентами — затвором, истоком и стоком.

Что такое NMOS-транзисторы и PMOS-транзисторы?

• NMOS-транзистор: Отрицательный МОП-транзистор образует замкнутую цепь при получении значительного напряжения и разомкнутую цепь при получении напряжения около 0 вольт.
• Транзистор PMOS: Положительный МОП-транзистор образует разомкнутую цепь, когда на него подается незначительное напряжение, и замкнутую цепь, когда на него подается напряжение около 0 вольт.

Чтобы понять, как работают pMOS и nMOS, вам нужно знать пару ключевых терминов:

• Замкнутая цепь: Это означает, что электричество течет от затвора к источнику.
• Разомкнутая цепь: Это означает, что электричество не течет от ворот к источнику; а скорее электричество течет от ворот к канализации.



Как работает NMOS-транзистор?

Когда на nMOS-транзистор подается незначительное напряжение, соединение истока со стоком действует как провод. Электричество будет беспрепятственно течь от источника к стоку. Это называется замкнутой цепью. С другой стороны, когда nMOS-транзистор получает напряжение около 0 вольт, соединение между истоком и стоком будет разорвано, что называется разомкнутой цепью.

Пример транзистора nMOS. | Изображение: Брендан Мэсси



Как работает транзистор PMOS?

Транзистор p-типа работает в противовес транзистору n-типа. В то время как nMOS образует замкнутую цепь с источником, когда напряжением можно пренебречь, pMOS образует разомкнутую цепь с источником, когда напряжением можно пренебречь.

Как вы можете видеть на изображении pMOS-транзистора, показанном ниже, единственное различие между pMOS-транзистором и nMOS-транзистором — это маленький кружок между затвором и первой полосой. Этот кружок инвертирует значение напряжения. Если вентиль посылает напряжение, представляющее значение единицы, то инвертор изменит единицу на ноль и заставит схему функционировать соответствующим образом.

Пример транзистора pMOS. | Изображение: Brendan Massey

Поскольку pMOS и nMOS функционируют противоположным, взаимодополняющим образом. Когда мы объединяем их обоих в одну гигантскую МОП-схему, она становится комплементарным металл-оксид-полупроводник (кМОП-схема).

Учебное пособие по основам транзисторов nMOS, pMOS и cMOS. | Видео: Electric Videos

Подробнее об аппаратном обеспечении Твердотельные кремниевые чипы скоро изменят наш образ жизни. Навсегда.



Создание транзисторных затворов NMOS и PMOS

Мы можем комбинировать схемы pMOS и nMOS для создания более сложных структур, называемых вентилями. В частности, мы хотим построить логические вентили.

Мы можем подключить pMOS-транзистор, который подключается к источнику, и nMOS-транзистор, который подключается к земле. Это будет наш первый пример транзистора cMOS.

Пример вентиля НЕ. | Изображение: Brendan Massey

Этот транзистор cMOS действует аналогично логической функции НЕ.

Давайте посмотрим на таблицу истинности НЕ:

НЕ таблица истинности. | Image Brendan Massey

В таблице истинности NOT каждое «входное значение: A» инвертировано. Что происходит с приведенной выше схемой?

Итак, давайте представим, что на входе ноль.

Ноль входит и идет вверх и вниз по проводу к pMOS (вверху) и nMOS (внизу). Когда нулевое значение достигает pMOS, оно инвертируется в единицу. Итак, связь с источником закрыта. Это даст логическое значение, равное единице, если соединение с землей (дренаж) также не закрыто. Поскольку транзисторы комплементарны, мы знаем, что транзистор nMOS не будет инвертировать значение, поэтому он принимает нулевое значение как есть и, следовательно, создаст разомкнутую цепь на землю (сток). Таким образом, для вентиля создается логическое значение единицы.

Значение IN, равное 0, дает значение OUT, равное 1. | Изображение: Брендан Мэсси

Что произойдет, если единица является значением IN? Что ж, следуя тем же шагам, что и выше, значение one отправляется как в pMOS, так и в nMOS. Когда значение принимается pMOS, значение инвертируется до нуля. Таким образом, соединение с источником открыто. Когда nMOS получает значение, оно не инвертируется. Таким образом, значение остается единицей. Когда nMOS получает значение, равное единице, соединение закрывается. Итак, связь с землей закрыта. Это даст логическое значение нуля.

Значение IN, равное 1, дает значение OUT, равное 0. | Изображение: Брендан Мэсси

Объединение двух наборов входных/выходных данных дает:

Таблица истинности для вентиля НЕ. | Изображение: Брендан Мэсси

Довольно легко увидеть, что эта таблица истинности точно такая же, как та, которую НЕ производит логическая функция. В результате это известно как ворота НЕ.

Можем ли мы использовать эти два простых транзистора для создания более сложных структур? Абсолютно. Далее мы построим вентиль НЕ-ИЛИ (НИ) и вентиль ИЛИ.



Построение вентиля НЕ-ИЛИ с NMOS- и PMOS-транзисторами

Пример вентиля НЕ-ИЛИ. | Изображение: Brendan Massey

В этой схеме используются два pMOS-транзистора вверху и два nMOS-транзистора внизу. Опять же, давайте посмотрим на вход в ворота, чтобы увидеть, как он себя ведет.

Когда «A» равно нулю, а «B» равно нулю, этот вентиль инвертирует оба значения в единицу, когда они достигают транзисторов pMOS. Однако оба транзистора nMOS сохранят нулевое значение. Это приведет к тому, что вентиль выдаст значение, равное единице.

Когда «A» равно нулю, а «B» равно единице, этот вентиль инвертирует оба значения, когда они достигают транзисторов pMOS. Таким образом, «А» изменится на единицу, а «В» изменится на ноль. Это не приведет к источнику, потому что оба транзистора требуют замкнутой цепи, чтобы соединить вход с источником. Транзисторы nMOS не инвертируют значения. Таким образом, nMOS, связанный с «A», будет давать ноль, а nMOS, связанный с «B», будет давать единицу. Таким образом, nMOS, связанный с «B», создаст замкнутую цепь на землю. Это приведет к тому, что вентиль выдаст нулевое значение.

Подробнее об аппаратном обеспечении Что США делают в связи с нехваткой полупроводников и как это может повлиять на вашу деятельность

Когда «A» равно единице, а «B» равно нулю, этот вентиль инвертирует оба значения, когда они достигнут pMOS-транзисторов. Таким образом, «А» изменится на ноль, а «В» изменится на единицу. Это не приведет к источнику, поскольку оба транзистора требуют замкнутой цепи, чтобы соединить вход с источником. Транзисторы nMOS не инвертируют значения. Таким образом, nMOS, связанный с «A», будет давать единицу, а nMOS, связанный с «B», будет давать ноль. Таким образом, nMOS, связанный с «A», создаст замкнутую цепь на землю. Это приведет к тому, что вентиль выдаст нулевое значение.

Когда «A» равно единице, а «B» равно единице, этот вентиль инвертирует оба значения, когда они достигают транзисторов pMOS. Таким образом, «А» изменится на ноль, а «В» изменится на ноль. Это не приведет к источнику, поскольку оба транзистора требуют замкнутой цепи, чтобы соединить вход с источником. Транзисторы nMOS не инвертируют значения; таким образом, nMOS, связанный с «A», будет производить единицу, а nMOS, связанный с «B», будет производить единицу. Таким образом, nMOS, связанный с «A», и nMOS, связанный с «B», создадут замкнутую цепь на землю. Это приведет к тому, что вентиль выдаст нулевое значение.

Таким образом, таблица истинности вентиля выглядит следующим образом:

Выход вентиля НЕ-ИЛИ. | Изображение: Брендан Мэсси

Между тем, таблица истинности логической функции НЕ-ИЛИ выглядит следующим образом:

Выход логической функции НЕ-ИЛИ. | Изображение: Brendan Massey

Таким образом, мы подтвердили, что этот вентиль является вентилем ИЛИ-НЕ, потому что он разделяет свою таблицу истинности с логической функцией ИЛИ-НЕ.



Создание вентиля «ИЛИ» с NMOS и PMOS-транзисторами

Теперь мы соединим оба вентиля, которые мы создали, чтобы создать вентиль ИЛИ. Помните, что NOR означает НЕ ИЛИ. Итак, если мы инвертируем уже инвертированные ворота, мы получим исходные обратно. Давайте проверим это, чтобы увидеть это в действии.

Пример вентиля ИЛИ. | Изображение: Brendan Massey

Здесь мы взяли вентиль ИЛИ-НЕ и применили к выходу вентиль НЕ. Как вы можете видеть выше, вентиль НЕ примет значение один и выведет ноль, а вентиль НЕ примет значение ноль и выведет единицу.

Это примет значения вентиля ИЛИ-НЕ и преобразует все нули в единицы, а единицы в нули. Таким образом, таблица истинности будет следующей:

Таблица истинности вентиля НЕ-ИЛИ и вентиля ИЛИ. | Изображение: Брендан Мэсси

Если вы хотите больше попрактиковаться в тестировании этих ворот, не стесняйтесь попробовать приведенные выше значения для себя и убедиться, что ворота дают эквивалентные результаты.



Создание вентиля НЕ-И с NMOS- и PMOS-транзисторами

Пример вентиля НЕ-И. | Изображение: Brendan Massey

Я утверждаю, что это вентиль НЕ-И (И-НЕ), но давайте проверим таблицу истинности этого вентиля, чтобы определить, действительно ли это вентиль И-НЕ.

Когда «A» равно нулю, а «B» равно нулю, pMOS «A» выдаст единицу, а nMOS «A» выдаст ноль. Таким образом, этот вентиль выдаст логическую единицу, так как он подключен к источнику с замкнутой цепью и отключен от земли с разомкнутой цепью.

Когда «A» равно нулю, а «B» равно единице, pMOS «A» выдаст единицу, а nMOS «A» выдаст ноль. Таким образом, этот вентиль выдаст логическую единицу, так как он подключен к источнику с замкнутой цепью и отключен от земли с разомкнутой цепью.

Когда «A» равно единице, а «B» равно нулю, pMOS «B» выдаст единицу, а nMOS «B» выдаст ноль. Таким образом, этот вентиль выдаст логическую единицу, так как он подключен к источнику с замкнутой цепью и отключен от земли с разомкнутой цепью.

Когда «A» равно единице, а «B» равно единице, pMOS «A» будет давать ноль, а nMOS «A» — единицу. Итак, мы также должны проверить pMOS и nMOS у «Б». pMOS «B» даст ноль, а nMOS «B» даст единицу. Таким образом, этот вентиль будет выдавать логический ноль, так как он отключен от источника с разомкнутой цепью и соединен с землей с замкнутой цепью.

Таблица истинности выглядит следующим образом:

Приведенная выше таблица истинности ворот. | Изображение: Brendan Massey

Между тем, таблица истинности логической функции NAND выглядит следующим образом:

Таблица истинности NAND. | Изображение: Brendan Massey

Таким образом, мы убедились, что это действительно вентиль И-НЕ.



Построение логического элемента И с транзисторами NMOS и PMOS

Теперь, как построить логический элемент И? Что ж, мы построим вентиль И точно так же, как мы построили вентиль ИЛИ из вентиля ИЛИ-НЕ. Подключим инвертор.

Пример вентиля И. | Изображение: Брендан Мэсси

Поскольку все, что мы сделали, это применили функцию НЕ к выходу вентиля И-НЕ, таблица истинности будет выглядеть так:

Полная таблица истинности логических элементов И и И-НЕ. | Изображение: Брендан Мэсси

Еще раз, пожалуйста, проверьте, чтобы убедиться, что то, что я говорю вам, правда. Таким образом, мы рассмотрели, что такое транзисторы pMOS и nMOS, а также то, как их использовать для создания более сложных структур.

‎Транзистор в App Store

Описание

** Выбор лучших в 2015 году в App Store **

*Транзистор требует как минимум iPhone 5, iPad 4 или iPad mini 2.*

ОТ СОЗДАТЕЛЕЙ BASTION. Другой! Вооружитесь необычным оружием неизвестного происхождения, сражаясь в потрясающем футуристическом городе.

СОЗДАНО ДЛЯ СЕНСОРНЫХ УСТРОЙСТВ: Transistor для iOS отличается яркой презентацией и глубокими боями, которыми славится Transistor, а также интуитивно понятным новым сенсорным интерфейсом — или переключитесь на классическое управление с дополнительной поддержкой геймпада.

ПРИШЛА ВАША ЧЕРДА: Transistor органично интегрирует продуманное стратегическое планирование в динамичные действия.

СДЕЛАЙТЕ СВОЙ ПУТЬ: Настройте мощный транзистор с тысячами возможных комбинаций функций, чтобы преодолеть любые препятствия.

РАССКАЖИТЕ ИСТОРИЮ: Соберите воедино тайны Транзистора, преследуя его бывших владельцев в богатой и атмосферной истории.

БЕСКОНЕЧНАЯ РЕКУРСИЯ: Опция «Рекурсия» вводит все новые сражения после завершения истории.

УНИВЕРСАЛЬНОЕ ПРИЛОЖЕНИЕ: играйте на iPad, iPhone или новом Apple TV с сохранением данных через iCloud.

ЯЗЫКИ:
— Голос за кадром: английский
— Текст и субтитры: английский, немецкий, французский, испанский, итальянский, русский, польский, бразильский португальский, упрощенный китайский (в зависимости от настройки языка)

5 апреля 2018 г.

Версия 2.0

Компания Apple обновила это приложение, чтобы отобразить значок приложения Apple Watch.

+ Улучшенная поддержка iPhone X и iPad Pro
+ Исправление ошибок и общие улучшения

Рейтинги и обзоры

72 Оценки

Выбор редакции

Эта потрясающая ролевая игра от создателей инди-шедевра Bastion перенесет вас в навязчиво красивый научно-фантастический мир, полный интриг. Чтобы разгадать тайны Облачного берега, вам придется сражаться с головорезами-роботами в напряженных тактических сражениях, модифицируя свое оружие новыми мощными способностями. Великолепная графика Transistor, эффектный саундтрек и захватывающий сюжет — все это создает поистине уникальный опыт.

Сломался на iPad pro

Это практически сломанный iPad Pro. Кажется, что экран смещен вверх, поэтому, когда вы нажимаете на экран, это соответствует примерно 2 пальцам вверх на iPad, не покупайте, если на iPad Pro !!

Ранее я дал этому 1 звезду, разработчики исправили проблему, и теперь игра исправлена!

Саундтреки в этой игре великолепны и действительно добавляют к тому, пожалуйста, делайте, как говорит игра, и используйте наушники, так звучит намного лучше

Здравствуйте, мы выпустили обновление (версия 2. 0), которое должно это исправить. Спасибо за ваше терпение с нами!

понравилось

Позвольте мне начать с того, что эта игра не для всех, и вам нужно знать, во что вы ввязываетесь, чтобы в полной мере насладиться ею.

Для меня это был первый раз, когда я играл в такую ​​​​игру, и мне было сложно во всем разобраться (другие игры просто преподносят все на блюдечке с голубой каемочкой). К игровой механике нужно было привыкнуть, много бои было трудно пройти (я абсолютно отказывался терять ни одну функцию), и история поначалу была очень запутанной.

Но все эти страдания того стоили, а удовлетворение от побед в битвах было велико. История довела меня до слез, и я даже привязалась к голосу друга Рэда (?). Арт был красивым, и мне очень понравилась общая эстетика игры. Музыка была совершенно потрясающей.

В общем, игра получилась довольно мрачной, но красивой и требовала некоторого разогрева.

Я купил его спонтанно, находясь вдали от дома, плюс не имея возможности играть на ПК, и был приятно удивлен тем, насколько это была удачная покупка.

Tl;dr Чрезвычайно сложная, но очень веселая игра.

Разработчик, Supergiant Games, LLC, не предоставил Apple подробностей о своей политике конфиденциальности и обработке данных. Для получения дополнительной информации см. политику конфиденциальности разработчика.

Сведения не предоставлены

Разработчик должен будет предоставить сведения о конфиденциальности при отправке следующего обновления приложения.

Информация

Поставщик

Супергигантские игры, ООО

Размер

2,5 ГБ

Категория

Игры

Возрастной рейтинг

12+ Нечастое/мягкое реалистичное насилие Нечастая/умеренная ненормативная лексика или грубый юмор

Авторское право

© Supergiant Games, LLC

Цена

4,49 фунта стерлингов

• Сайт разработчика
• Тех. поддержка
• Политика конфиденциальности

Опоры

Еще от этого разработчика

Вам также может понравиться

Transistor Critic Reviews — OpenCritic

Transistor оценивается в 95-м процентиле игр, получивших оценки на OpenCritic.

Просмотреть таблицы обзоров

80 / 100

20 мая 2014 г.

Блестящая и полезная боевая система продвигает историю, которая никогда не становится такой интересной, как кажется.

Читать обзор полностью

9 / 10.0

20 мая 2014 г.

Transistor — невероятно умная экшн-ролевая игра, полностью доверяющая вашему интеллекту.

Читать обзор полностью

9 / 10

19 мая 2014 г.

То, что эти испытания находятся в странном межпространственном прибрежном убежище, где вы можете пинать надувной мяч с поддержкой физики или лежать в гамаке, — это только одна из них. много необычных вещей, которыми можно насладиться в Transistor. Наслаждайтесь искусным подходом к научной фантастике, наслаждайтесь обручами, через которые перепрыгнула Supergiant, чтобы поставить вас в нужное место для участия в бою, и вы даже можете наслаждаться самим фактом, что игра часто изо всех сил пытается донести свои более глубокие сообщения. В конце концов, если бы разработчик мог сказать что-то прямолинейное, возможно, ему вообще не пришлось бы делать игру.

Читать обзор полностью

7 / 10

20 мая 2014 г.

Не все смелые идеи игры полностью успешны, но с точки зрения визуальных эффектов, музыки и амбиций повествования это одно из самых захватывающих инди-приключений в истории. год.

Читать обзор полностью

20 мая 2014 г.

Продуманный бой Transistor и невероятная персонализация превращают игру в увлекательную стратегическую игру, но мир и сюжет оставляют желать лучшего. Приходите за искусством и прекрасным саундтреком, оставайтесь за возможностью останавливать время и рубить роботов.

Читать обзор полностью

9 / 10.0

20 мая 2014 г.

От сюжета к игровому процессу Transistor пронизывает ощущение чуда и открытий, но требует, чтобы игрок смирился с моментами замешательства и вопросов без ответов

Читать полный обзор

8 / 10

19 мая 2014 г.

Благодаря великолепному аудиовизуальному стилю, нетрадиционному научно-фантастическому повествованию и мощной боевой системе Transistor оставит незабываемые впечатления.

Прочтите полный обзор

8. 5 / 10.0

мая 19, 2014

Transistor’s Grace and Beauty Go Go Dive Dow Skin Deep

Прочтите полный обзор

Да,

20 мая 2014 г.
