Схема электронного зажигания для автомобиля
Все знают что в каждом автомобиле используется для розжига топлива искра на свече зажигания.Которая и воспламеняет топливную смесь в цилиндре,напряжение на свече около 20Кв.
Но существуют некоторые режимы работы двигателя, когда нужна значительная энергия искры, до 100 мДж.
Например пусковой режим, работу на бедных смесях при частичном открытии дросселя, работу на холостом ходу. На наших стареньких, видавших виды автомобилях применяются классические, батарейные системы зажигания, которые имеют серьёзные недостатки.
На холостых оборотах двигателя между контактами прерывателя такой системы возникает дуговой разряд, поглощающий заметную часть энергии искры. На высоких оборотах двигателя уменьшается вторичное напряжение катушки зажигания из-за дребезга контактов прерывателя, который возникает при их замыкании, уменьшается время замкнутого состояния контактов из-за чего в первичной обмотке катушки зажигания запасаемая энергия может оказаться недостаточной для формирования мощной искры зажигания необходимой для поджигания топливной смеси.
В результате снижается мощность двигателя, увеличивается концентрация углекислого газа в выхлопе, не полностью сгорает горючее, получается бензин машина кушает, а едет плохо. В батарейной системе зажигания, особенно с учетом качества деталей для старых авто, быстро изнашиваются контакты прерывателя, что снижает надежность запуска и работы двигателя. Большим достоинством батарейной системы с многоискровым механическим распределителем (в народе трамблер) является ее простота, обеспечиваемая двойной функцией механизма распределителя: прерывание цепи постоянного тока для генерирования высокого напряжения и синхронное распределение высокого напряжения по цилиндрам двигателя.
Повысить развиваемое такой системой зажигания вторичное напряжение можно применением полупроводниковых приборов, работающих в качестве управляемых ключей, служащих для прерывания тока в первичной обмотке катушки зажигания. Наиболее широкое использование в качестве управляемых ключей нашли мощные транзисторы, способные коммутировать токи амплитудой до 10 А в индуктивной нагрузке без какого-либо искрения и механического повреждения, характерных для контактов прерывателя, также возможно применение силовых тиристоров, но широкой промышленной реализации в системах зажигания с накоплением энергии в индуктивности они не имели.
Один из способов улучшения батарейной системами зажигания переделка ее в контактно-транзисторную систему зажигания (КТСЗ). На рисунке ниже приведена принципиальная схема конденсаторно-транзисторного устройства зажигания. Это устройство позволяет формировать искру зажигания с большой длительностью, благодаря этому процесс сгорания становится близким к оптимальному в большом диапазоне изменения оборотов двигателя и его нагрузки.
Схема электронного зажигания
Устройство зажигания состоит из триггера Шмитта на транзисторах V1 и V2, развязывающих усилителей V3, V4 и электронного ключа V5, с помощью которого коммутируется ток в первичной обмотке катушки зажигания.
Печатная плата:
Триггер Шмитта позволяет формировать коммутирующие импульсы с крутым фронтом и спадом при замыкании и размыкании контактов прерывателя. Благодаря этому в первичной обмотке катушки зажигания увеличивается скорость прерывания тока, что увеличивает скорость изменения и амплитуду высоковольтного напряжения на выходе вторичной обмотки катушки.
В результате существенно улучшаются условия для возникновения искры в свече зажигания. Высокие энергетические характеристики искры в описанной системе зажигания способствуют улучшению запуска автомобильного двигателя и более полному сгоранию горючей смеси.
В устройстве электронного зажигания применены транзисторы VI, V2, V3 – КТ312В, V4 – КТ608, V5 — КТ809А (также пробовался транзистор C4106, на фото именно он). Конденсатор С2 – с рабочим напряжением не ниже 400 В. Катушка зажигания стандартная – Б 115, используемая в легковых автомобилях.
Как проверять стабилитроны транзистор тестером инструкция. Прибор для проверки мощных IGBT и MOSFET транзисторов (n-канал)
Инструкция
Проверить транзистор, когда он впаян в электронную схему не получится, поэтому перед проверкой выпаяйте его. Осмотрите корпус. Если на корпусе есть от расплавления кристалла, то проверять транзистор нет смысла. Если же корпус целый, то можно приступать к проверке.
Подавляющее большинство мощных полевых транзисторов имеют структуру MOS-FET и n-канал с изолированным затвором.
Реже встречаются с p-каналом, в основном в оконечных каскадах звуковых . Разные структуры полевых транзисторов требуют разных способов их проверки.
Выпаяв транзистор, дайте ему остыть.
Положите транзистор на сухой лист бумаги. Вставьте провода омметра красный в плюсовой разъем, а черный в минусовой. Установите предел измерений на 1кОм. Сопротивление канала открытого транзистора зависит от приложенного напряжения к затвору относительно истока, поэтому в процессе работы с транзистором, вы можете установить более удобный для вас предел измерения. Подключение электродов внутри корпуса показано на фото.
Коснитесь черным щупом электрода «исток» транзистора, а красным прикоснитесь к электроду «сток». Если покажет короткое замыкание, уберите щупы и соедините все три электрода отверткой. Цель – разрядить емкостный переход затвора, возможно, он был заряжен. После этого повторите измерение сопротивления канала. Если прибор по-прежнему показывает короткое замыкание, значит, транзистор неисправен и подлежит замене.
Если прибор показал сопротивление близкое к бесконечности, то проверьте переход затвора. Она проверяется аналогично переходу канала. Коснитесь любым щупом электрода «исток» транзистора, а другим прикоснитесь к электроду «затвор». Сопротивление должно быть бесконечно большим. Изолированный затвор электрически не связан с каналом транзистора и любое обнаруженное сопротивление в этой цепи говорит о неисправности транзистора.
Методика проверки полностью исправного транзистора выглядит так: Прикоснитесь черным щупом омметра к электроду «исток» транзистора, коснитесь красным щупом электрода «затвор». Сопротивление должно быть бесконечно большим, затем, не замыкая «затвор» на другие электроды, коснитесь красным щупом электрода «сток». Прибор покажет маленькое сопротивление на этом участке. Величина этого сопротивления зависит от напряжения между щупами омметра. Теперь коснитесь красным щупом электрода «исток», повторите вышеописанную процедуру. Сопротивление канала будет очень большое, близкое к бесконечности.
Это сравнительно новый тип транзисторов, управление которых осуществляется не электрическим током, как в биполярных транзисторах , а электрическим напряжением (полем), о чём и говорит английская аббревиатура MOSFET (Metal-Oxide-Semiconductor Field Effect Transistor или в переводе металл-окисел-полупроводник полевой транзистор), в русской транскрипции этот тип обозначается как МОП (металл-окисел-полупроводник) или МДП (металл-диэлектрик-полупроводник).
Отличительной конструктивной особенностью полевых транзисторов является изолированный затвор (вывод, аналогичный базе у биполярных транзисторов), также у MOSFET имеются выводы сток и исток, аналоги коллектора и эмиттера у биполярных.
Существует и ещё более современный тип IGBT, в русской транскрипции БТИЗ (биполярный транзистор с изолированным затвором), гибридный тип, где МОП (МДП) транзистор с переходом n-типа управляет базой биполярного, и это позволяет использовать
Полевики находят широкое применение в современной жизни, а если говорить о чисто бытовом уровне, то это всевозможные блоки питания и регуляторы напряжения от компьютерного железа и всевозможных электронных гаджетов до других, более простых, бытовых приборов — стиральных , посудомоечных машин , миксеров, кофемолок, пылесосов, различных осветителей и другого вспомогательного оборудования. Само собой, что-то из всего этого разнообразия иногда выходит из строя и появляется необходимость выявления конкретной неисправности. Сама распространённость этого вида деталей ставит вопрос:
Как проверить полевой транзистор мультиметром ?
Перед любой проверкой полевого транзистора нужно разобраться с назначением и маркировкой его выводов:
- G (gate) — затвор, D (drain) — сток, S (source) — исток
Если маркировки нет или она не читается, придётся найти паспорт (даташип) изделия с указанием назначения каждого вывода , причём выводов может быть не три, а больше, это значит, что выводы объединены между собой внутри.
И также нужно подготовить мультиметр : подключить красный щуп к плюсовому разъёму, соответственно, чёрный к минусу, переключить прибор в режим проверки диодов и коснуться щупами друг друга, мультиметр покажет «0» или «короткое замыкание», разведите щупы, мультиметр покажет «1» или «бесконечное сопротивление цепи» — прибор рабочий. Про исправную батарейку в мультиметре говорить излишне.
Подключение щупов мультиметра указано для проверки n-канального полевого транзистора, описание всех проверок тоже для n-канального типа, но если вдруг попадётся более редкий p-канальный полевик, щупы надо поменять местами. Понятно, что в первую очередь ставится
Проверка полевика, не выпаивая
Является предварительной, она может помочь определить, какую деталь нужно проверить точнее и, может быть, заменить.
При прозвонке полевого транзистора, не выпаивая, обязательно отключаем проверяемый прибор от сети и/или блока питания, вынимаем аккумуляторы или батарейки (если они есть) и приступаем к проверке.
- Чёрный щуп на D, красный на S, показание мультиметра примерно 500 мВ (милливольт) или больше — скорее исправен, показание 50 мВ вызывает подозрение, когда показание меньше 5 мВ — скорее неисправен.
- Чёрный на D, а красный на G: большая разность потенциалов (до1000 мВ и даже выше) — скорее исправен, если мультиметр показывает близко к пункту 1, то это подозрительно, маленькие цифры (50 мВ и меньше), и близко к первому пункту — скорее неисправен.
- Чёрный на S, красный на G: около 1000 мВ и выше — скорее исправен, близко к первому пункту — подозрительно, меньше 50 мВ и совпадает с предыдущими показаниями — видимо, полевой транзистор неисправен.
Проверка показала предварительно по всем трём пунктам неисправность? Нужно
Проверка полевого транзистора мультиметром
Включает в себя подготовку мультиметра (смотри выше).
Обязательно снятие статического напряжения с себя и накопленного заряда с полевика, иначе можно просто «убить» вполне себе исправную деталь. Статическое напряжение с себя можно снять, используя антистатический манжет, накопленный заряд снимается закорачиванием всех выводов транзистора.
Прежде всего нужно учитывать, что практически все полевые транзисторы имеют предохранительный диод между истоком и стоком, поэтому проверять начинаем именно с этих выводов.
- Красный щуп на S (исток), чёрный на D (сток): показания мультиметра в районе 500 мВ или чуть выше — исправен, чёрный щуп на S, красный на D, показания мультиметра «1» или «бесконечное сопротивление» — шунтирующий диод исправен.
- Чёрный на S, красный на G: показания мультиметра «1» или «бесконечное сопротивление», норма, заодно зарядили затвор положительным зарядом, открыли транзистор.
- Не убирая чёрного щупа, переносим красный на D, по открытому каналу течёт ток, мультиметр что-то показывает (не «0» и не «1»), меняем щупы местами: показания примерно такие же — норма.
- Красный щуп на D, чёрный на G: показания мультиметра «1» или «бесконечное сопротивление» — норма, заодно разрядили затвор, закрыли транзистор.
- Красный остаётся на D, чёрный щуп на S, показания мультиметра «1» или «бесконечное сопротивление» — исправен. Меняем щупы местами, показания мультиметра в районе 500 мВ или выше — норма.
Вывод по итогам проверки: пробоев между электродами (выводами) нет, затвор срабатывает от небольшого (меньше 5В) напряжения на щупах мультиметра, транзистор исправен.
Проверка IGBT (БТИЗ) мультиметром
Про подготовку мультиметра повторяться не будем.
IGBT транзистор имеет следующие выводы:
- G (gate) — затвор, К (C) — коллектор, Э (E) — эмиттер
Начинаем прозванивать:
Вывод: по итогам проверки это изделие исправно.
Существуют два вида биполярных транзисторов : PNP -транзистор и NPN -транзистор.
На рисунке ниже структурная схема PNP-транзистора:
Схематическое обозначение PNP-транзистора в схеме выглядит так:
где Э – это эмиттер, Б – база, К – коллектор.
Существует также другая разновидность биполярного транзистора: NPN транзистор. Здесь уже материал P заключен между двумя материалами N.
Вот его схематическое изображение на схемах
Так как диод состоит из одного PN-перехода, а транзистор из двух, то значит можно представить транзистор, как два диода! Эврика!
Теперь же мы с вами можем проверить транзистор, проверяя эти два диода, из которых, грубо говоря, состоит транзистор. Как проверить диод , можно прочитать .
Проверяем исправный транзистор
Ну что же, давайте на практике определим работоспособность нашего транзистора. А вот и наш пациент:
Внимательно читаем, что написано на транзисторе: С4106. Теперь открываем поисковик и ищем документ-описание на этот транзистор. По-английски он называется “datasheet”. Прямо так и забиваем в поисковике “C4106 datasheet”. Имейте ввиду, что импортные транзисторы пишутся английскими буквами.
Нас больше всего интересует распиновка выводов транзистора, а также его вид: NPN или PNP.
То есть нам надо узнать, какой вывод что из себя представляет. Для данного транзистора нам надо узнать, где у него база, где эмиттер, а где коллектор.
А вот и схемка распиновки из даташита:
Теперь нам понятно, что первый вывод – это база, второй вывод – это коллектор, ну а третий – эмиттер
Возвращаемся к нашему рисунку
Мы узнали из даташита, что наш транзистор NPN проводимости.
Ставим мультиметр на прозвонку и начинаем проверять “диоды” транзистора. Для начала ставим “плюс” к базе, а “минус” к коллектору
Все ОК, прямой PN-переход должен обладать небольшим падением напряжения. Для кремниевых транзисторов это значение 0,5-0,7 Вольт, а для германиевых 0,3-0,4 Вольта. На фото 543 милливольта или 0,54 Вольта.
Проверяем переход база-эмиттер, поставив на базу “плюс” , а на эмиттер – “минус”.
Видим снова падение напряжения прямого PN перехода. Все ОК.
Меняем щупы местами.
Ставим “минус” на базу, а “плюс” на коллектор. Сейчас мы замеряем обратное падение напряжения на PN переходе.
Все ОК, так как видим единичку.
Проверяем теперь обратное падение напряжения перехода база-эмиттер.
Здесь у нас мультиметр также показывает единичку. Значит можно дать диагноз транзистору – здоров.
Проверяем неисправный транзистор
Давайте проверим еще один транзистор. Он подобен транзистору, который мы с вами рассмотрели выше. Его распиновка (то есть положение и значение выводов) такая же, как у нашего первого героя. Также ставим мультиметр на прозвонку и цепляемся к нашему подопечному.
Нолики… Это не есть хорошо. Это говорит о том, что PN-переход пробит. Можно смело выкидывать такой транзистор в мусор.
Проверка транзистора с помощью транзисторметра
Очень удобно проверять транзисторы, имея
Заключение
В заключении статьи, хотелось бы добавить, что лучше всегда находить даташит на проверяемый транзистор.
Бывают так называемые составные транзисторы. Это значит, что в одном конструктивном корпусе транзистора могут быть вмонтированы два и более транзисторов. Имейте также ввиду, что некоторые радиоэлементы имеют такой же корпус, как и транзисторы. Это могут быть тиристоры, преобразователи напряжения или даже какая-нибудь иностранная микросхема.
Для проверки транзисторов имеется множество специализированных испытателей, измерителей и подобных им дорогостоящих приборов. Здесь рассказывается о том, как доступным прибором проверяется работоспособность или определится назначение выводов. Имеющееся у некоторых моделей специальное гнездо для подключения транзистора позволяет снять его характеристики, но для проверки работоспособности достаточно двух щупов со шнурами. Черный провод подключается на вход COM мультиметра, а красный включатся в гнездо измерения сопротивления. Включен режим измерения диодов, либо в режим измерения сопротивления на пределе 2000 Ом.
Важно иметь представление об устройстве и принципе работа проверяемого транзистора и доступ к справочным материалам.

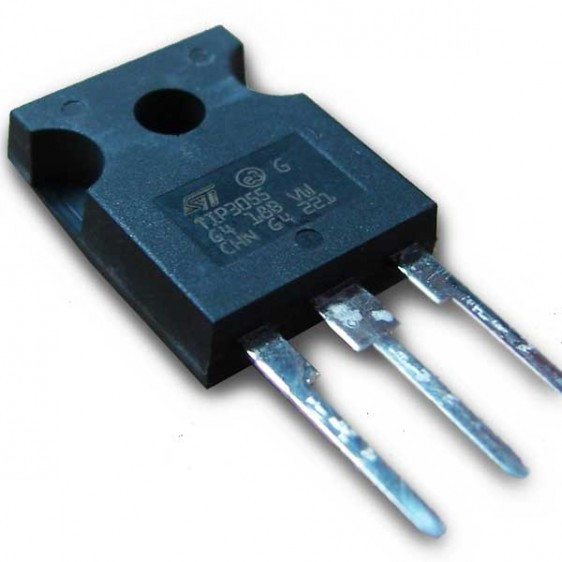

Транзистором назван полупроводниковый радиоэлектронный компонент для преобразования тока в усилительном, когда большой выходной сигнал меняется пропорционально малому входному, или ключевом, когда транзистор полностью открыт или закрыт в зависимости от наличия входного сигнала, режимах. Применительно к технологии изготовления можно разделить на биполярные и полевые радиоэлементы. Биполярные компоненты бывают прямой (p-n-p) либо обратной (n-p-n) проводимости. Приборы полевые могут быть n-типа или p-типа, с изолированным или встроенным каналом.
Проверка исправности конкретного транзистора требует некоторых познаний в электронике. Достаточно просто прозвонить выводы транзистора как электрическую цепь, чтобы убедиться, что транзистор исправен. Щуп с черным проводом подключается на вход COM прибора. К входу измерения сопротивления подключен красный провод.
Как проверить биполярный транзистор мультиметром
Проверка биполярного транзистора мультиметром позволяет выявить неисправный компонент или определить расположение выводов (коллектор К, эмиттер Э и база Б).
Чтобы знать, как проверить работоспособность, необходимо представить аналог схемы транзистора в виде двух встречно (p-n-p) или обратно (n-p-n) подключенных диодов со средней точкой, которая эквивалентна выводу базы. А оставшиеся два идентичны выводам эмиттера и коллектора. У транзисторов прямой проводимости на базе соединяются катоды («палочки» по схеме), а с обратной проводимостью аноды («стрелочки»). При подсоединении к аноду диода красного (плюсового провода), а черного к катоду тестер покажет на индикаторе какое-то значение. Если оно очень маленькое, значит, измеряемый диод пробит. А если очень большое, тогда диод в обрыве.
Нормальные значения сопротивления эмиттерного или коллекторного перехода лежат в пределах 0,4 — 1,6 кОм в зависимости от конкретного транзистора. Попарным соединением выводов транзистора с щупами мультиметра определяют пары выводов «Б-Э» и «Б-К». Сопротивление перехода К-Э всегда очень велико. Если пара не находится или сопротивление перехода коллектор-эмиттер небольшое, значит транзистор не исправен.
Стоит учитывать, что сопротивление коллектора по отношению к базе всегда меньше сопротивления перехода Б-Э, что поможет определиться с цоколевкой исправной детали.
Вышесказанное справедливо как при проверке транзистора прямой проводимости, так и транзистора структуры n-p-n. В последнем случае измерения проводятся с подсоединением проводов тестера в обратной полярности.
Как проверить полевой транзистор
У полевых транзисторов выводы называются сток (С), исток (И) и затвор (З). Несмотря на то, что физика работы отличается от биполярного, при проверке на исправность также можно использовать диодный эквивалент схемы.
Схема проверки полевого транзистора p-типа аналогична испытанию с p-n-p. Перед проверкой необходимо соединить все выводы для разряда емкостей переходов. Сопротивление при подключении щупов к парам выводов «С, З» и «И, З» должно показываться только в одном из направлений. Подсоединяем черный щуп к выводу «С», а красный к вывод «И».
Величину показанного сопротивления (400-700 Ом)нужно запомнить. После этого на секундочку соединяем красный провод с затвором, тем самым открывая переход. После этого замеряем сопротивление перехода. Его уменьшение говорит о том, что транзистор частично открылся. Теперь так же соединяем черный провод с выводом «З» и закрываем переход. Восстановление первоначального значения сопротивления перехода свидетельствует об исправности радиодетали. Отличие проверки полевика n-типа заключается только в перемене полярности подключения щупов прибора.
При тестировании полевых транзисторов с изолированным затвором проверяется отсутствие проводимости между затвором и истоком. Потом объединяем исток с затвором. Двухсторонняя проводимость появится у транзистора обедненного типа. У деталей обогащенного типа проводимость будет односторонняя.
Проверка мультиметром составного транзистора
Как проверить транзистор Дарлингтона? Проверить составной транзистор можно так же как биполярный, цифровым мультиметром с прозвонкой транзисторов в режиме проверки диодов.
Отличие лишь в том, что прямое напряжение паре выводов Б-Э должно составлять 1,2-1,4 вольта. Если имеющийся прибор не может этого обеспечить, проверка невозможна. И тогда лучше воспользоваться элементарным пробником с использованием батареи 12 В, резистора номиналом 22 кОм включенного в базу и автомобильной лампочки мощностью 5 Вт. Далее подсоединяем «минус» источника к эмиттеру, а коллектор соединяем с лампой. Второй вывод лампы включаем в «плюс» батареи. Если подсоединить резистор к плюсовой клемме лампочка засветится. Теперь резистор переключаем на «плюс» — лампочка погасла. Это означает, что проверяемый транзистор исправен.
Как проверить транзистор, не выпаивая из монтажа
Проверить транзистор мультиметром можно после проверки схемы для выявления вероятного закорачивания выводов проверяемого элемента низкоомными резисторами. Если таковые обнаружатся, деталь для проверки придется выпаять. Если нет – проверка выполняется вышеописанными методами, но достоверность тестирования будет мала.
Иногда достаточно отпайки вывода базы.
Полевые транзисторы лучше проверять отдельно от платы. Они очень чувствительны к статическому электричеству, поэтому необходимо пользоваться антистатическим браслетом.
Как проверить транзистор без мультиметра
Проверка транзистора без использования мультиметра возможна не всегда. Применение при измерениях лампочек и источников питания может с высокой вероятностью вывести из строя проверяемый элемент.
Проверка транзистора биполярного типа может быть сделана простейшей контролькой из батарейки 4,5 В, «минус» которой соединен с лампочкой от карманного фонаря. Попарно подключаете «плюс» и второй контакт лампы к выводам. Если при подключении в любой полярности к паре «К-Э» лампа не загорается — переход исправен. Подключить через ограничительный резистор «плюс» на «Б». Лампу поочередно соединяем с выводами «Э» или «К» и проверяем эти переходы. Чтобы протестировать транзистор другой структуры, изменяем полярность подключения.
Эффективно использовать для проверки транзисторов приборы, сделанные своими руками и схемы которых достаточно доступны.
Как проверить транзистор? (Или как прозвонить транзистор) Такой вопрос, к сожалению, рано или поздно возникает у всех. Транзистор может быть повреждён перегревом при пайке либо неправильной эксплуатацией. Если есть подозрение на неисправность, есть два лёгких способа проверить транзистор.
Как проверить транзистор мультиметром (тестером)
Проверка транзистора мультиметром (тестером) (прозвонка транзистора ) производится следующим образом.
Для лучшего понимания процесса на рисунке изображён «диодный аналог» npn-транзистора . Т.е. транзистор как бы состоит из двух диодов . Тестер устанавливается на прозвонку диодов и прозванивается каждая пара контактов в обоих направлениях. Всего шесть вариантов.
- База — Эмиттер (BE)
- База — Коллектор (BC) : соединение должно вести себя как диод и
проводить ток только в одном направлении. - Эмиттер — Коллектор (EC) : соединение не должно проводить ток ни в каком направлении.
При прозвонке pnp-транзистора «диодный аналог» будет выглядеть также, но с перевёрнутыми диодами. Соответственно направление прохождения тока будет обратное, но также, только в одном направлении, а в случае «Эмиттер — Коллектор» — ни в каком направлении.
Соберите схему с транзистором, как показано на рисунке. В этой схеме транзистор работает как «ключ». Такая схема может быть быстро собрана на монтажной печатной плате, например. Обратите внимание на 10Ком резистор , который включается в базу транзистора. Это очень важно, иначе транзистор «сгорит» во время проверки.
Если транзистор исправен, то при нажатии на кнопку светодиод должен загораться и при отпускании — гаснуть.
Эта схема для проверки npn-транзисторов. Если необходимо проверить pnp-транзистор, в этой схеме надо поменять местами контакты светодиода и подключить наоборот источник питания.
Таким образом, можно сказать, что проверка транзистора мультиметром более проста и удобна. К тому же, существуют мультиметры с функцией проверки транзисторов.
Они показывают ток базы, ток коллектора и даже коэффициент усиления транзистора.
И помните, никто не умирает так быстро и так бесшумно, как транзистор.
