Краткая расшифровка кодов SMD радиоэлементов, начинающихся на символы 3G (преобразователи, стабилитроны, транзисторы, диоды, датчики, микросхемы и другие радиоэлектронные детали). Различные варианты обозначения, хотя с каждым годом появляются всё новые элементы, особенно у китайских производителей. Главная таблица по СМД находится тут
код | наименование | функция | корпус | производитель |
3G | BC857C | pnp: 45В/100 мА | sot23 | NXP |
3G | BC857CDW1 | 2xpnp: 45В/100 мА | sot363 | ONSemi |
3G | MMBTh21 | npn: 25В/50 мА 300 МГц | sot23 | TI,Fairchild |
3G | MGSF3454X | n-МОП: улучшенное быстродействие, 1,75 А | tsop6 | ON Semi |
3G | PBSS4160PANPS | pnp + npn LowSat: 60В/1,0А/240мОм automotive | dfn2020-6 | Nexperia |
3Gx | NCV8170BXV|MX330 | LDO: 3,3В/150 мА Iq=0,5 мкА | sot563|xdfn4 | ON Semi |
3G## | R3117K131C | супервизор: 1,3 В «push-pull» | dfn4 | Ricoh |
3Gp | BC857C | pnp: 45В/100 мА | sot23 | NXP |
3GR | BC857CR | pnp: 45В/100 мА | sot23r | NXP |
3Gs | BC857C|CW | pnp: 45В/100 мА h31=480 | sot23|sot323 | Infineon |
3Gt | BC857C|CW | pnp: 45В/100 мА h31=420…800 | sot23|sot323 | NXP |
Обратите внимание, что при маркировке планарных радиокомпонентов символы «О» и «0» (ноль и круглая буква) считаются одинаковыми.
А по этой ссылке приводятся различного типа фото корпусов SMD деталей.
BC857C p-n-p транзистор 45В 100мА в SOT23
| ||||||||||
Цены в формате
. pdf,
.xls |
- Структура……………………………………………………………………………………биполярная, p-n-p
- Напряжение коллектор база……………………………………………………………50В
- Напряжение эмиттер база……………………………………………………………….6 В
- Ток коллектора, max……………………………………………………………………..100
- Статический коэффициент передачи тока, в схеме с общим эмиттером.
- Рассеиваемая мощность…………………………………………………………………330 мВт
- Граничная частота, не хуже……………………………………………………………100 МГц
- Температура рабочая, макс…………………………………………………………….+150°С
- Температура рабочая, мин……………………………………………………………..-55°С
- Корпус………………………………………………………………………………………SOT23
*Со склада поставляются транзисторы с меньшим статистическим коэффициентом передачи тока BC857B. Биполярный n-p-n транзистор BC857B обеспечивает коэффициент передачи тока в диапазоне 200 … 475.

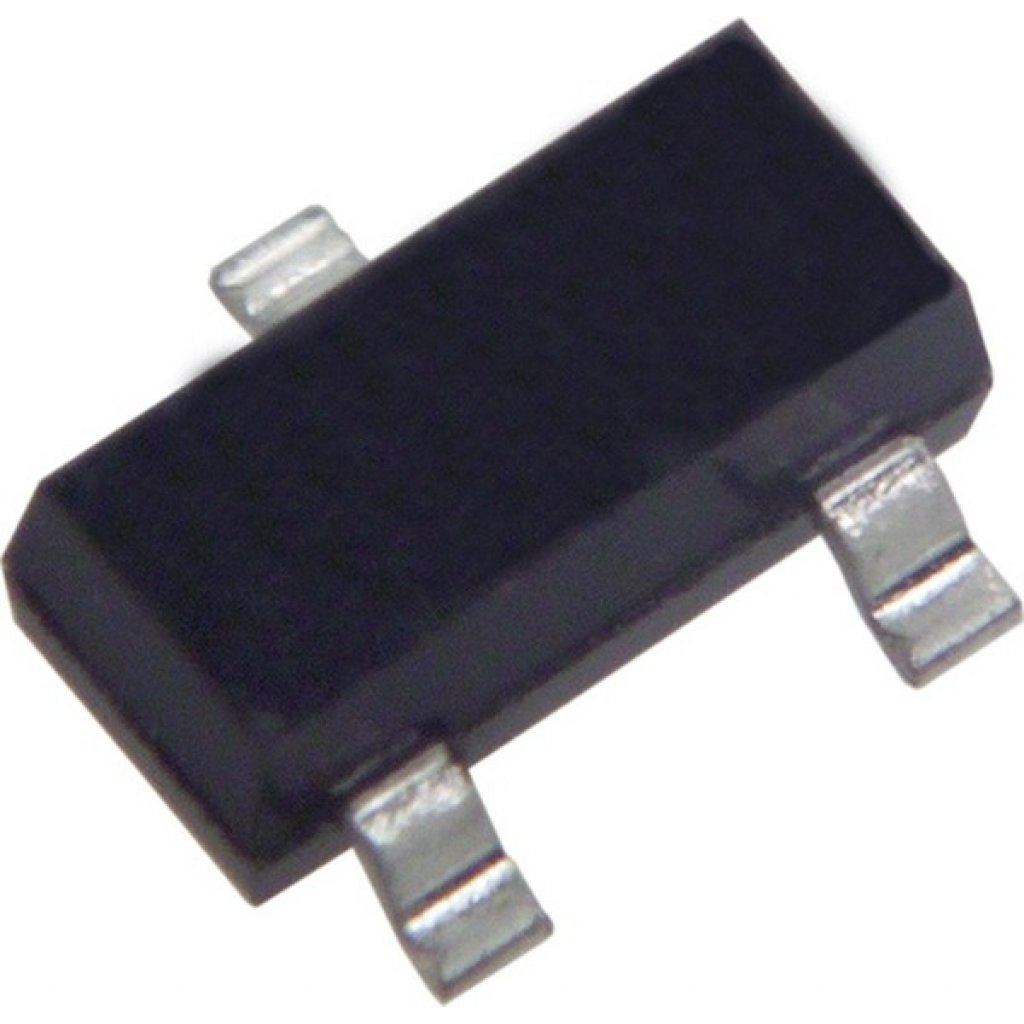

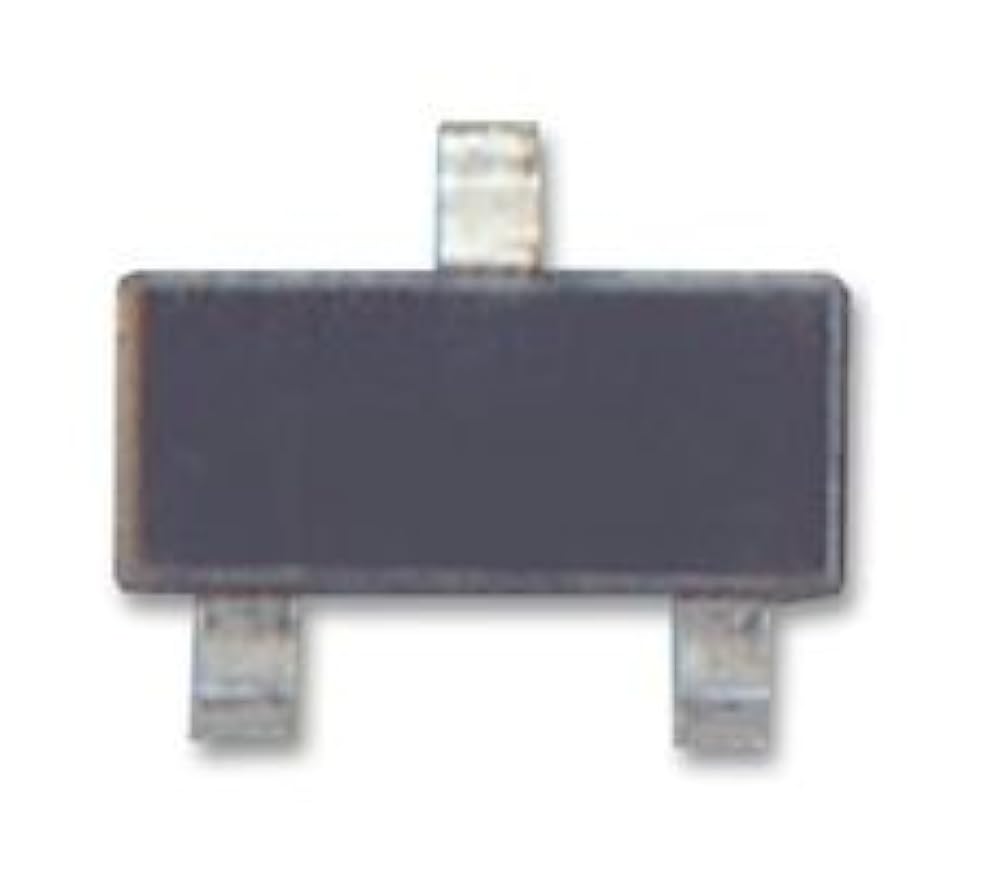

Транзистор BC857С имеет пластмассовый SMD корпус с планарными выводами. Предназначен для автоматического монтажа на поверхность печатной платы.
Технические характеристики и маркировка транзистора BC857C
Комплементарной парой к p-n-p транзистору BC857C является n-p-n транзистор BC847C. В меньших SMD корпусах поставляются транзисторы с таким же кристаллом, но упакованным в корпус SOT323. Эти миниатюрные транзисторы имеют обозначение BC857CW и BC847CW.
В корпусе SOT23 выпускаются биполярные транзисторы средней мощности на ток до 500мА BC807-40 и n-p-n транзистор BC817-40. Для цепей с напряжение до 300В поставляются транзисторы KST42, MMBTA42LT1, MMBTA92LT1.
В корпусе SOT89 рассеивающим большую мощность поставляются низкочастотные биполярные транзисторы: SS8550 (HEB8550 Unisonic) и SS8050 (HEB8050 Unisonic). Транзисторы допускают ток коллектора 1,5А при напряжении коллектор — эмиттер 25В
Ток в несколько Ампер позволяют коммутировать современные MOSFET транзисторы на полевом эффекте: IRLML2502TRPBF, IRLML5203TRPBF, IRLML6401TRPBF упакованы в корпус SOT23.
