Составной транзистор. Транзисторная сборка Дарлингтона
Здравствуйте уважаемые читатели сайта sesaga.
Сегодня хочу рассказать, как проверить исправность транзистора обычным мультиметром. Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны.
Вот чтобы подобрать пару транзисторов с одинаковым коэффициентом усиления h31э пробники вещь даже очень нужная. А для определения исправности достаточно будет и обыкновенного мультика. Мы знаем, что транзистор имеет два p-n перехода , причем каждый переход можно представить в виде диода полупроводника. Отсюда получается, что один диод образован выводами, например, базы и коллектора , а другой диод выводами базы и эмиттера.
Тогда нам будет достаточно проверить прямое и обратное сопротивление этих диодов, и если они исправны, значит, и транзистор работоспособен. Все очень просто. Начнем с транзисторов структуры проводимость p-n-p. На принципиальных схемах структура транзисторов обозначается стрелкой эмиттерного перехода. Если стрелка направлена к базе, значит это структура p-n-p , а если от базы, значит это транзистор структуры n-p-n.
Минусовым щупом черного цвета садимся на вывод базы, а плюсовым красного цвета поочередно касаемся выводов коллектора и эмиттера — так называемые коллекторный и эмиттерный переходы. Если переходы целы, то их прямое сопротивление будет находиться в пределах — Ом. Теперь проверяем обратное сопротивление коллекторного и эмиттерного переходов. Плюсовым щупом садимся на вывод базы, а минусовым касаемся выводов коллектора и эмиттера. На этот раз мультиметр должен показать большое сопротивление на обоих p-n переходах.
А это говорит о том, что коллекторный и эмиттерный переходы целы, а значит, наш транзистор исправен. Таким способом можно проверять исправность транзистора и на печатной плате, не выпаивая его из схемы. Конечно, встречаются схемы, где p-n переходы транзистора сильно зашунтированы низкоомными резисторами. Но это редкость. Если при измерении будет видно, что прямое и обратное сопротивление коллекторного или эмиттерного переходов слишком мало, тогда придется выпаять вывод базы.
Исправность транзисторов структуры n-p-n проверяется так же, только уже к базе подключается плюсовой щуп мультиметра. Мы рассмотрели, как проверить исправный транзистор. А как понять, что транзистор неисправный?
Здесь тоже все просто. Вторая распространенная неисправность транзистора — это когда прямое и обратное сопротивления одного из p-n переходов равны нулю или около того. Это говорит о том, что переход пробит, и транзистор не годен.
И тут уважаемый читатель Вы меня спросите: — А где у этого транзистора находится база, коллектор и эмиттер. Я его вообще в первый раз вижу. И будете правы. А ведь действительно, где они? Как их определить?
Значит, будем искать. В первую очередь, нужно определить вывод базы. Плюсовым щупом мультиметра садимся, например, на левый вывод транзистора, а минусовым касаемся среднего и правого выводов. При этом смотрим, какую величину сопротивления показывает мультиметр. На данном этапе это нам ничего не говорит. Идем дальше.
Плюсовым щупом садимся на средний вывод, а минусовым касаемся левого и правого.
Здесь результат измерения получился почти таким же, как и на рисунке выше. Тут опять ничего не ясно, поэтому идем дальше. Теперь садимся плюсовым щупом на правый вывод, а минусовым касаемся среднего и левого выводов транзистора. На рисунке видно, что величина сопротивления между правым-средним и правым-левым выводами одинаковая и составила бесконечность.
То есть получается, что мы нашли и измерили обратное сопротивление обоих p-n переходов транзистора. В принципе, уже можно смело утверждать, что вывод базы найден.
Он оказался правым. Но нам еще надо определить, где у транзистора коллектор и эмиттер. Для этого измеряем прямое сопротивление переходов. Минусовым щупом садимся на вывод базы , а плюсовым касаемся среднего и левого выводов. Величина сопротивления на левой ножке транзистора составила Ом — это эмиттер , а на средней Ом — это коллектор. Величина сопротивления коллекторного перехода всегда будет меньше по отношению к эмиттерному. Транзистор структуры p-n-p; 2.
Вывод базы находится с правой стороны; 3.
Вывод коллектора в середине; 4. Вывод эмиттера — слева. А если у Вас остались вопросы, то можно дополнительно посмотреть мой видеоролик о проверке обычных транзисторов мультиметром. Ну и напоследок надо сказать, что транзисторы бывают малой, средней мощности и мощные.
Так вот, у транзисторов средней мощности и мощных, вывод коллектора напрямую связан с корпусом и находится в середине между базой и эмиттером. Такие транзисторы устанавливаются на специальные радиаторы, предназначенные для отвода тепла от корпуса транзистора. Транзистор биполярный средней мощ. Это может быть рабочим условием или он на эмиттер слегка пробит, остальные транзисторы каскадов, тоже самое показывают?
Добрый день Константин! Однозначно транзистор не исправен. Это уже видно по сопротивлению переходов БЭ и БК. Они должны звониться только в одном направлении, а сопротивление переходов должно отличаться в пределах не более Ом. Спасибо большое за ролик! Такой вопрос, а такие правила прозвонки можно использовать без выпайки транзистора или это уже будет не корректно? Но только здесь будет один нюанс: встречаются схемы, где p-n переходы транзистора зашунтированны низкоомными резисторами.
Это легко понять, когда p-n переходы прозваниваются в прямом и обратном направлении, и имеют практически одинаковые сопротивления. Или когда один из переходов показывает одинаковые сопротивления и, естественно, возникают сомнения по поводу исправности этого p-n перехода. Вот в этих случаях приходится полностью выпаивать транзистор. А так, при прозвонке на платах, транзистор обычно не выпаивается.
Добрый день misha! Всегда пожалуйста. Спасибо за оставленный комментарий. А коллектор с эмитором между собой прозванивать не надо? Я всегда прозваниваю,рабочие не звонятся. Здраствуйте Сергей, статья очень хорошая спасибо, только меня интересует один вопрос проверял транзистор ка вы советовали левая и правая показало , левая и середина 1, но когда проверяю в остальных случаях то там по всем параметрам показывает 1 ничего не меняется подскажите почему так, проверял 3х значный телефон, заранее спасибо.
Добрый день Азат! Смотря какой тип транзистора Вы проверяли — полевой, составной, обычный.
Для обычных транзисторов такое значение сопротивления — это нормально, считайте, что это единица 1.
Возможно, Вы касались металлической части щупов пальцами когда держали транзистор. Как правило, величина сопротивления прямого перехода обычных транзисторов составляет от до Ом. При измерении обратного перехода, если транзистор неисправен, мультиметр покажет величину сопротивления близкой к нулю.
В моей практике попадались обычные неисправные транзисторы у которых прямой и обратный переходы звонились практически одинаково. То есть, при прямом, например, Ом а при обратном Ом. Смело можно выкидывать. Здравствуйте Виктор! Помогите проверить ГТ Есть прозвонка в одну и другую сторону между коллектором и эммитером некое сопротивление. Проверил 6 непаянных штук-один и тот же результат. Так и должно у этого транзистора быть? Доброй ночи Николай! Это германиевый транзистор средней мощности, поэтому у него между коллектором и эмиттером в одном направлении будет некоторая величина сопротивления.
К сожалению, в данный момент помочь ни чем не могу — под рукой их нет. Если вам не критично, то давайте завтра.
ПОПУЛЯРНЫЙ СПРАВОЧНИК РАДИОЛЮБИТЕЛЯ
Чем смогу помогу. Электрик 6. Транзистор TIP Транзистор TIP41C. Транзистор TIP41B. Помогите подобрать аналог транзистора SKDT. Установлен в блоке управления электроквадроциклом 36V W.
LabKit — Аналоги зарубежных транзисторов. Жирный шрифт обозначает обратный аналог, например: 2N, его .. TIP, КТА, КТА.
Транзистор КТ829, kt829 характеристики и цоколевка (datasheet)
Полевые транзисторы прочно завоевали свою нишу в повседневных творческих буднях радиолюбителя. Полевые транзисторы созданы на основе МОП-структуры и имеют большое сопротивление электрическому току между. Спектр их применения практически неограничен. Развитие электронной промышленности способствует появлению на рынке в свободной продаже. Их доступная стоимость и широкие возможности позволяют предположить, что в будущем они не только сохранят сегодняшнюю популярность среди радиолюбителей, но будут распространяться еще шире.
В табл. Подборка осуществлена с применением отечественных и импортных справочников, личного опыта взаимозамен.
Как проверить транзистор мультиметром.
Вопрос господа следующий-есть 3х канальный передатчик-2канала пропорциональных один дискретный и судомодель с прибамбасами-свет. Хотел дискретный канал использовать для вкючения этой мути. Слышал,что для этого можно использовать серву а именно одни мозги от нее. Возможно ли это.
Справочник с datasheet по транзисторам мощным биполярным.
справочник транзисторов
Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Конденсаторы Panasonic. Часть 4. Полимеры — номенклатура.
C5027 / 2SC5027 datasheet кремниевый n-p-n транзистор документация на русском
Новости: 9. Высказывания: Одинокий человек всегда находится в дурном обществе. Поль Валери. Справка об аналогах биполярного низкочастотного npn транзистора TIP Эта страница содержит информацию об аналогах биполярного низкочастотного npn транзистора TIP
2NA (PNP,W,60V,A,MHZ,TO)(аналог КТ ) 2NAPBF = TIP NPN Дарлингтон, Uкэ=V, Iк=5A (8 имп.
).
Please turn JavaScript on and reload the page.
Транзистор — популярный полупроводниковый прибор, выполняющий в электросхемах функции формирования, усиления или преобразования электросигналов и переключения электроимпульсов. Выделяют три типа этих приборов:. Домашним мастерам, специалистам по ремонту радиоаппаратуры, конструкторам часто требуется подобрать отечественный аналог импортных приборов или наоборот.
Преобразователь предназначен для питания электроприборов, рассчитанных на вольт от автомобильного аккумулятора или бортовой сети во время движения. Преобразователь выдает напряжение вольт при частоте 50 герц. Но, реально, частота и особенно напряжение может существенно отличаться от указанных номинальных величин. Тем не менее можно питать паяльник, лампы накаливания, вентилятор, электронагреватель небольшой мощности, электробритву.
Применяется в высоковольтных коммутаторах и генераторах. Цоколевка транзистора c
Технические характеристики транзистор КТ сделали его одним из известных, мощных, составных устройств советских времен данного типа, производимый по мезапланарной технологии.
Схематично сделан по схеме Дарлингтона и состоит из двух биполярных транзисторов. Имеет структуру n-p-n. Их используют в усилителях низкой частоты и электронных переключателях. Обычно встречаются в выходных каскадах автомобильных регуляторов напряжения или в схемах управления сервоприводом. Производят данный транзистор в пластмассовом корпусе с жесткими выводами. Весит он не более двух грамм.
Здравствуйте уважаемые читатели сайта sesaga. Сегодня хочу рассказать, как проверить исправность транзистора обычным мультиметром. Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны. Вот чтобы подобрать пару транзисторов с одинаковым коэффициентом усиления h31э пробники вещь даже очень нужная.
Характеристики транзистора tip122, его российские аналоги, datasheet
Благодаря своим характеристикам транзистор tip122 возможно использовать в различных преобразователях напряжения, источниках питания, усилителях постоянного тока и коммутационных системах.
Это мощный, кремниевый, составной биполярный n-p-n транзистор, изготовленный по эпитаксиально-планарной технологии с применяем схемы Дарлингтона. В связи с этим, он имеет высокий коэффициент усиления в сочетании с очень низким напряжением насыщения.
Содержание
- Распиновка
- Технические характеристики
- Электрические
- Аналоги и комплементарная пара
- Примеры использования
- Усилитель низкой частоты
- Автоматический регулятор скорости вращения вентилятора
- Производители
Распиновка
Цоколевка TIP122, если смотреть на транзистор со стороны маркировки, следующая: первая ножка слева — база, вторая — коллектор, третья — эмиттер. Выпускаются исключительно в пластмассовом корпусе TO-220 с жесткими выводами. Может встречается в полностью закрытом TO-220FP и более современном TO-220AB.
Технические характеристики
Приведем технические характеристики на транзистор TIP122. Основными для данного устройства считаются:
- Предельное напряжение между коллектором и эмиттером — 100 В;
- Максимальное напряжение между коллектором и базой — 100 В;
- Допустимое напряжение между эмиттером и базой — 5 В;
- Рассеиваемая мощность до 65 Вт;
- Коэффициент усиления по току (hfe) от 1000;
- Максимальный ток коллектора — 8 А;
- Диапазон рабочих температур -65…+160 0С, у кристалла до 150 0С.
Электрические
При проектировании схем с транзистором TIP122 нужно учитывать, что прибор не должен работать в условиях, превышающих рекомендуемые производителем. Длительное воздействие напряжений, выше этих значений, может отрицательно сказаться на работоспособности устройства. Ниже, в таблице, приведены его электрические параметры для температуры 25 0С.
Обязательно обращайте внимание на температурные показатели.
Аналоги и комплементарная пара
Российскими аналогами TIP122 можно назвать: КТ8147А, KT716A, KT8116B. У зарубежных производителей также множество похожих устройств: TIP121, TIP121, 2N6043, 2N6044, 2SD1196, 2SD633, 2SD970, D44D3, ECG261. Ближайшими по своим параметрам являются: KSD560(Fairchild), KTD1413 (KEC), NSP701 (National Semiconductor), RCA122 (Vishay), TIP622 (Texas Instruments), 2SC1883 (Sanyo), 2SD1414, 2SD686 (Toshiba), BDT61B (Power Inovation).
Перед заменой исходного транзистора на его аналог всегда нужно внимательно сравнивать все их показатели, и учитывать особенности электрической схемы и режимы работы.
Комплементарной парой для него будет PNP-транзистор TIP127.
Примеры использования
Вариантов применения транзистора TIP122 и его схем включения достаточно много, их просто невозможно уместить в одну статью. Поэтому рассмотрим только некоторые схемы с его участием. Первая — усилитель звуковой частоты на 12 Вт, вторая — автоматический регулятор скорости вращения вентилятора.
Усилитель низкой частоты
Данный усилитель сделан на микросхеме операционном усилителе TL081 и двух выходных транзисторах TIP122 и TIP127. При нагрузке 8 Ом рассматриваемый усилитель способен обеспечить выходную мощность 12 Вт. Напряжение питания данного прибора должно находиться в пределах от 12 до 18 вольт.
Автоматический регулятор скорости вращения вентилятора
Рассматриваемый регулятор скорости вращения вентилятора можно использовать для предотвращения перегрева различной бытовой аппаратуры, например, компьютера. Его устанавливают в корпус охлаждаемого им устройства.
Данная схема позволяет автоматически регулировать скорость вращения вентилятора, в зависимости от температуры воздуха.
Температурный датчик LM335 ориентирован на работу при -40 до +1000 градусов цельсия. Напряжение на нем будет увеличиваться на 10 мВ вместе с ростом вокруг окружающей температуры. Напряжение с него подается на неинвертирующий вход операционного усилителя LM741. Со стабилитрона 1N4733 на инвертирующий вход микросхемы, через потенциометр, подается опорное напряжение 5.1 В.
В данной схеме потенциометр предназначен для регулирования порога срабатывания вентилятора. Транзистор находится в выходном каскаде усилителя и предназначен для непосредственного управления вентилятором.
Производители
DataSheet транзистора TIP122 можно посмотреть от следующих производителей: Motorola Inc, STMicroelectronics, KEC(Korea Electronics), Unisonic Technologies, Diotec Semiconductor, TRANSYS Electronics Limited, TAITRON Components Incorporated, Dc Components, SemiHow Co.
Ltd, ON Semiconductor, Micro Commercial Components, Tiger Electronic Co. Ltd, Bourns Electronic Solutions, New Jersey Semi-Conductor Products, Inc, JILIN SINO-MICROELECTRONICS CO., LTD, Foshan Blue Rocket Electronics Co.,Ltd.
Транзистор TIP122 Распиновка, техническое описание, Замена [Часто задаваемые вопросы]
Описание

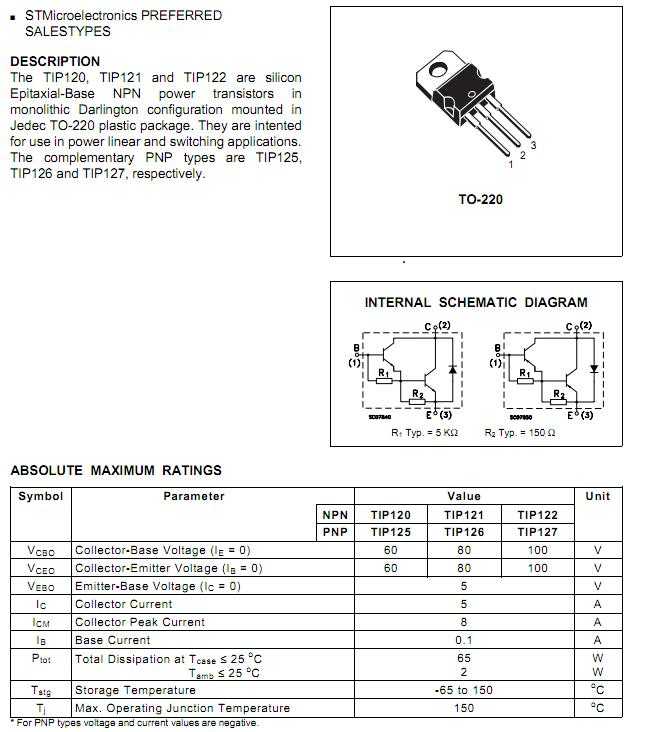

TIP122 представляет собой транзистор Дарлингтона NPN. Транзистор Дарлингтона означает, что два транзистора в одном корпусе подключены для увеличения коэффициента усиления на выходе. Транзистор TIP122 имеет много хороших характеристик, таких как ток коллектора 5 А, максимальное напряжение эмиттер-база 5 В, максимальное рассеивание коллектора 65 Вт, минимальный и максимальный коэффициент усиления по току равны 1000. Этот транзистор предназначен для использования в качестве переключателя и для усиления. целей.
Catalog
Description |
TIP122 Component Datasheet |
TIP122 Pinout |
TIP122 Features |
TIP122 Applications |
TIP122 Экологическая и экспортная классификации |
TIP122 Параметры |
Working of TIP122 |
How to Safely Long Run in a Circuit |
Darlington Circuit Schematic |
Where to use TIP122 |
How to use TIP122 |
TIP122 Замена и аналог |
Дополнение к TIP122 |
TIP122 Альтернативные транзисторы NPN |
TIP122 Same Family Transistors |
Additional Resources |
FAQ |
Ordering & Quantity |
TIP122 Component Datasheet
Тип ресурса | Ссылка |
Спецификации | ТИП120-22 ТИП120-22, ТИП125-27 TO220B03 Чертеж упаковки |
PCN Устаревание/EOL | Несколько устройств 19 июня 2009 г. Мультиустройство EOL 19 мая 2017 г. |
PCN Проект/спецификация | Изменения конструкции радиатора 24 февраля 2014 г. Логотип 17 августа 2017 г. |
Упаковка PCN | Обновление штрих-кода ленты и коробки/катушки от 07 августа 2014 г. Мультиустройства 24 октября 2017 г. |
HTML Техническое описание | TO220B03 Чертеж упаковки |
TIP122 Распиновка
Номер контакта | Название контакта | Описание |
1 | База | Он управляет смещением транзистора и работает для включения или выключения транзистора. |
2 | Коллектор | Ток протекает через коллектор, обычно подключенный к нагрузке |
3 | Излучатель | Ток выходит через эмиттер, он обычно соединен с землей. |
Особенности TIP122
- Высокий коэффициент усиления постоянного тока —
h FE = 2500 (тип.) при IC
= 4,0 А пост. тока
- Поддерживающее напряжение коллектор-эмиттер − при 100 мА пост. тока
V Генеральный директор (SUS) = 60 В постоянного тока (мин) — TIP120, TIP125
= 80 В пост. Напряжение насыщения —
В CE(sat) = 2,0 В пост. тока (макс.) при IC = 3,0 А пост. тока
= 4,0 В пост. тока (макс.) при IC = 5,0 А пост.0007
- Монолитная конструкция со встроенными шунтирующими резисторами база-эмиттер
- Доступны пакеты без свинца*
TIP122 Приложения
• Аудио -усилитель
• Аудио -усилители
• Аудио -предусилители
• Классификации по переключению до 5A
TIP122 Environmental и Export Classifications
9001 2TIP122 и Export Classifications
9001 2TIP122 и экспрессиру
Атрибут
Описание
Статус RoHS
Не соответствует требованиям RoHS
Уровень чувствительности к влаге (MSL)
1 (без ограничений)
Параметры TIP122
Базовый номер продукта | ТИП122 |
Категория | Дискретные полупроводниковые изделия — транзисторы — биполярные (BJT) — одинарные |
Напряжение коллектор-база VCBO | 100 В |
Конфигурация | Одноместный |
Ток — коллектор (Ic) (макс. | 5 А |
Ток — отсечка коллектора (макс.) | 500 мкА |
Коэффициент усиления постоянного тока (hFE) (мин.) при Ic, Vce | 1000 при 3А, 3В |
Описание | ТРАНС НПН ДАРЛ 100В 5А TO220AB |
Подробное описание | Биполярный (BJT) транзистор |
Напряжение эмиттер-база VEBO | 5 В |
Количество в заводской упаковке | 200 |
Высота | 9,4 мм |
Длина | 10,67 мм |
Производитель | ОН Полупроводник |
Номер продукта производителя | ТИП122 |
Максимальный ток отсечки коллектора | 200 мкА |
Максимальный постоянный ток коллектора | 5 А |
Максимальная рабочая температура | + 150°С |
Минимальная рабочая температура | — 65 С |
Способ крепления | Сквозное отверстие |
Тип монтажа | Сквозное отверстие |
Рабочая температура | -65°C ~ 150°C (ТДж) |
Упаковка | оптом |
Статус детали | Устарело |
Мощность — Макс. | 2 Вт |
Тип продукта | Транзисторы Дарлингтона |
серия | TIP122 |
Подкатегория | Транзисторы |
Транзистор Тип | НПН — Дарлингтон |
Вес блока | 0,042329 унций |
Насыщенность Vce (макс.) @ Ib, Ic | 4 В при 20 мА, 5 А |
Поломка эмиттера коллектора напряжения (макс.) | 100 В |
Ширина | 4,83 мм |
)
Работа TIP122
Этот транзистор известен своим более высоким коэффициентом усиления по току, который составляет 1000, и более высоким током коллектора 5 ампер, поэтому он обычно используется для переключения
Этот транзистор имеет меньшую базу и эмиттер Напряжение всего 5В впредь может быть легко организовано с помощью логического прибора, такого как микроконтроллер
Однако необходимо принять меры предосторожности, чтобы проверить, могут ли логические приборы выдерживать ток до 120 мА.
Несмотря на то, что TIP122 имеет чрезвычайно высокий ток на коллекторе и коэффициент усиления по току, беспристрастно скромно переключать устройство, поскольку оно имеет напряжение эмиттер-база (VBE) всего 5 В и Ib всего 120 мА.
Как безопасно долго работать в цепи
Чтобы получить лучшую производительность с этим дорогим транзистором, мы рекомендуем всегда оставаться ниже его максимальных значений. Не используйте его в цепях с напряжением более 100 В. Не давайте нагрузку более 5А. Всегда используйте подходящий базовый резистор, чтобы обеспечить требуемый ток на его базе. Используйте подходящий радиатор, чтобы защитить его от перегрева, и храните или используйте его при температуре ниже -65 градусов по Цельсию и выше +150 градусов по Цельсию.
Схема цепи Дарлингтона
Где использовать TIP122
Этот транзистор известен своим высоким коэффициентом усиления по току (hfe = 1000) и высоким током коллектора (IC = 5A), поэтому он обычно используется для управления нагрузками с высоким током или в приложениях с высоким требуется усиление.
Этот транзистор имеет низкое напряжение база-эмиттер всего 5 В, поэтому им легко управлять с помощью логических устройств, таких как микроконтроллеры. Хотя необходимо позаботиться о том, чтобы проверить, может ли логическое устройство подавать ток до 120 мА.
Итак, если вы ищете транзистор, которым можно было бы легко управлять с помощью логического устройства для переключения нагрузок большой мощности или для усиления сильного тока, то этот транзистор может стать идеальным выбором для вашего приложения.
Как использовать TIP122
Несмотря на то, что TIP имеет высокий ток коллектора и коэффициент усиления по току, управлять устройством достаточно просто, поскольку оно имеет напряжение эмиттер-база (VBE) всего 5 В и ток базы всего 120 мА. В приведенной ниже схеме я использовал TIP122 для управления двигателем 48 В, который имеет непрерывный ток около 3 А.
Непрерывный ток коллектора этого транзистора составляет 5 А, а наша нагрузка потребляет всего 3 А, что нормально.
Максимальный базовый ток составляет около 120 мА, но я использовал высокое значение резистора 100 Ом, чтобы ограничить его до 42 мА. Вы можете использовать даже резистор 1K, если ваши требования к току коллектора меньше. Пиковый (импульсный) ток этого транзистора составляет 8 А, поэтому убедитесь, что ваш двигатель не потребляет больше этого. Это всего лишь принципиальная схема модели, показывающая работу этого транзистора, он не может использоваться как таковой. Таким же образом вы можете контролировать свою нагрузку.
TIP122 Замена и аналог
TIP132, TIP102, NTE261, NTE263, 2N6045, 2N6045G, 2SD2495, BDT65B, 2N6532, BDT63B, BDW43, TIP142T схема)
TIP22 представляет собой транзистор с парой сердечных сокращений, изготовленный в корпусе TO-220, его хорошо использовать в качестве переключателя или усилителя с высоким коэффициентом усиления.
Дополнение TIP122
Дополнение транзистора TIP122 — TIP127.
TIP122 Альтернативные транзисторы NPN
BC547, BC548, BC549, BC636, BC639, 2N2369, 2N3055, 2N3904, 2N3906, 2SC5200
,
TIP12222222, 2N3906, 2SC5200
,
TIP122222222222222222222.
являются TIP125, TIP126, TIP127 (PNP)Дополнительные ресурсы
Атрибут | Описание |
Другие названия | ТИП122ФС ТИП122ФС-НД TIP122FS-NDR ТИП122ОС |
Часто задаваемые вопросы
Транзистор TIP122 представляет собой транзистор Дарлингтона NPN. … Транзистор Дарлингтона TIP122 имеет много хороших характеристик, таких как ток коллектора 5 А, максимальное напряжение эмиттер-база 5 В, максимальное рассеивание коллектора 65 Вт и так далее. Этот транзистор изготовлен для использования в качестве переключателя и для целей усиления. |
TIP122 представляет собой кремниевый NPN-транзистор Дарлингтона в корпусе типа TO-220, предназначенный для применения в усилителях общего назначения и низкоскоростных переключателях. |
Харвино. Правильный способ проверки — настроить цифровой мультиметр на проверку диодов (обычно 2 кОм по шкале Ом). Транзисторы имеют три ножки; эмиттер, база и коллектор. |
Подсоедините базовую клемму транзистора к клемме, отмеченной положительной (обычно красной) на мультиметре. Подсоедините клемму, помеченную как отрицательная или общая (обычно черного цвета), к коллектору и измерьте сопротивление. Он должен показывать обрыв цепи (для транзистора PNP должно быть отклонение). |
Биполярный транзистор имеет клеммы, обозначенные как база, коллектор и эмиттер. Небольшой ток на клемме базы (то есть, протекающий между базой и эмиттером) может контролировать или коммутировать гораздо больший ток между клеммами коллектора и эмиттера. |
|
Введение в TIP122 — Инженерные проекты
В сегодняшнем уроке мы рассмотрим подробное введение в TIP122. Это NPN-транзистор со скобками Дарлингтона. Работает как обычный NPN Привет, друзья! Надеюсь, у вас все хорошо. В сегодняшнем уроке мы подробно рассмотрим Введение в TIP122. I t представляет собой NPN-транзистор со скобками Дарлингтона. Он работает как обычный NPN-транзистор, но, поскольку он состоит из пары Дарлингтона, он имеет достойную оценку тока коллектора около 5 ампер, а его коэффициент усиления составляет около 1000. Благодаря этой особенности этот транзистор может выдерживать 100 вольт вокруг выводов коллектора и эмиттера.
можно использовать при высоких нагрузках.
Это транзистор общего назначения, который используется в различных промышленных проектах. Это сделано за меньшее время, требующее переключения представлений. В сегодняшнем посте мы рассмотрим его защиту, крушение, отличие, права и т. д. Я также поделюсь некоторыми ссылками, где я связывал его с другими микроконтроллерами. Вы также можете получить больше материала об этом в комментариях, я расскажу вам об этом подробнее. Итак, давайте начнем с базовой Введение в TIP122.
Знакомство с TIP122
- I t — NPN-транзистор со скобками Дарлингтона. Он работает как обычный NPN-транзистор, но поскольку он состоит из пары Дарлингтона, он имеет приличную оценку тока коллектора около 5 ампер и коэффициент усиления около 1000.
- Этот транзистор известен своим более высоким коэффициентом усиления по току, который составляет 1000, и он использует более высокий ток на коллекторе, который составляет 5 ампер.
- Из-за более высокого коэффициента усиления по току и большого тока коллектора (IC) он используется в таких нагрузках, которые используют более высокий ток, и его использование для таких подач, которые требуют более высокого усиления.
- Этот транзистор потребляет меньше напряжения всего на пять вольт между базой и эмиттером, поэтому его можно легко организовать с помощью логического устройства, такого как микроконтроллер.
- Однако следует принять меры предосторожности, чтобы проверить, может ли логический выход подавать ток до 120 мА.
- Итак, если вы ищете транзистор, который можно легко организовать с помощью логического способа для модификации нагрузок с высоким энергопотреблением или для усиления более высокого тока, то этот транзистор может стать идеальным вариантом для ваших запросов.
Распиновка TIP122
- Это основная распиновка TIP122:
| Номер штифта | Тип | Параметры |
| Контакт № 1 | Излучатель | Ток выходит через эмиттер, он обычно соединен с землей. |
| Контакт № 2 | База | Он управляет смещением транзистора и работает для включения или выключения транзистора. |
| Контакт № 3 | Коллектор | Изменения тока в коллекторе, обычно связанные с нагрузкой |
Посмотрим схему распиновки TIP122:
Характеристики TIP122
- Это основные характеристики TIP122.
- Представлен в Компендиуме ТО-220.
- Это NPN-транзистор средней мощности Дарлингтона.
- Имеет большее усиление постоянного тока, значение которого равно 1000.
- Непрерывный ток коллектора (IC) составляет 5 А.
- Его напряжение поперек коллектора и эмиттера составляет 100 вольт.
- Напряжение коллектора и базы (Vce) составляет 100 вольт.
- Количество (V BE ) составляет 5 вольт.
- Значение тока в базе 120 миллиампер.
Работа TIP122
- Этот транзистор известен своим более высоким коэффициентом усиления по току, который составляет 1000 и более высоким током коллектора 5 ампер, поэтому он обычно используется для коммутации нагрузок с более высоким током или в приложениях, которые нуждаются в более высоком напряжении.
- У этого транзистора меньше база и эмиттер. Напряжение всего 5 В отныне может быть легко организовано с помощью логического устройства, такого как микроконтроллер.
- Хотя необходимо принять меры предосторожности, чтобы проверить, могут ли логические приборы выдерживать ток до 120 мА.
- Несмотря на то, что TIP122 имеет необычайный ток на коллекторе и коэффициент усиления по току, беспристрастно скромно переключать устройство, поскольку оно имеет напряжение эмиттер-база (VBE) всего 5 В и Ib всего 120 мА.
- На нижней принципиальной схеме я использовал TIP122 для управления двигателем на 48 В с непрерывным током около 3 А.
- Непрерывный ток коллектора этого транзистора составляет 5А, а наша нагрузка потребляет всего 3А, что хорошо.
- Большой базовый ток составляет около 120 мА, но я использовал более мощный резистор на 100 Ом, чтобы ограничить его до 42 мА.
- Вы также можете использовать резистор даже на 1 кОм, если требуемый ток коллектора меньше.
- Максимальный ток этого транзистора составляет 8 А, поэтому убедитесь, что ваш двигатель не потребляет больше, чем это.
- Это бескорыстная идеальная схема, которая отображает используемый на этом транзисторе, он не может использоваться как таковой.
- Этот транзистор известен своим более высоким коэффициентом усиления по току, который составляет 1000 и более высоким током коллектора 5 ампер, поэтому он обычно используется для коммутации нагрузок с более высоким током или в приложениях, которые нуждаются в более высоком напряжении.
Приложения TIP122
- Это основные приложения TIP122.
- Используется для регулировки сильноточных нагрузок, таких как 5 ампер.
- Используется как средний выключатель питания.
- Работает там, где желательна более высокая интенсивность.
- Используется для регулятора скорости двигателей.
- Используется в инверторах и других схемах выпрямителей.
Итак, это все о TIP122, если у вас есть какие-либо вопросы по этому поводу, пожалуйста, задавайте их в комментариях. Я отвечу вам как можно скорее. Спасибо за чтение.
JLBCB — прототип 10 печатных плат за 2 доллара США (любой цвет) Китайское крупное предприятие по производству прототипов печатных плат, более 600 000 клиентов и онлайн-заказ Повседневная Как получить денежный купон PCB от JLPCB: https://bit.
ly/2GMCH9жМетки:
введение в tip122, распиновка тип122, тип122 рабочий, функции tip122, приложения tip122, тип122,
-Автор сайта
седзаиннасир
Я Сайед Заин Насир, основатель The Engineering Projects (TEP). я
программист с 2009 года, до этого я просто искал вещи, делал небольшие проекты, а теперь делюсь своим
знания через эту платформу.
