*         Когда порядок измеряемой величины заранее не известен, устанавливайте переключатель пределов на самый большой предел.   - заземление.

Двойной квадрат — двойная  изоляция (класс защиты II).

1.4 Уход и обслуживание

*         Перед разборкой мультиметра отключайте щупы от всех источников электрического тока.

*         Для полной защиты от возгорания, заменяйте предохранители только на те, у которых следующие параметры:

      F1: F 300 mA/250V           F2: F 10A/250V

*         Если наблюдаются ошибки или ненормальности в работе мультиметра, им более нельзя пользоваться и необходимо передать в ремонт.

*         Никогда не пользуйтесь мультиметром при незакрытой задней крышке.

*         Для чистки мультиметра используйте мягкие ткани и слабые чистящие жидкости, никогда не применяйте абразивные материалы и растворители.

Как проверить транзистор

Проверку транзисторов приходится делать довольно часто. Даже если у вас в руках заведомо новый ни разу не выпаянный транзистор, то перед установкой схемы лучше все же его проверить. Нередки случаи, когда транзисторы, купленные на радиорынке, оказывались негодными, и даже не единичным экземпляром, а целой партией штук 50-100. Чаще всего это происходит с мощными транзисторами отечественного производства, реже с импортными.

Иногда в описаниях конструкций приводятся некоторые требования к транзисторам, например, рекомендуемое передаточное отношение. Для этих целей существуют различные тестеры транзисторов, достаточно сложной конструкции и измеряющие практически все параметры, которые приведены в руководствах. Но чаще приходится проверять транзисторы по принципу «хорошо-плохо». Именно о таких способах проверки и пойдет речь в этой статье.

Часто в домашней лаборатории под рукой находятся транзисторы, когда-то полученные из каких-то старых плат. В этом случае требуется стопроцентный «входной контроль»: гораздо проще сразу определить негодный транзистор, чем потом искать его в неработающей конструкции.

Хотя многие авторы современных книг и статей категорически не рекомендуют использовать детали неизвестного происхождения, достаточно часто эту рекомендацию приходится нарушать. Ведь не всегда есть возможность пойти в магазин и купить нужную деталь. В связи с такими обстоятельствами необходимо проверить каждый транзистор, резистор, конденсатор или диод. Далее мы сосредоточимся в основном на тестировании транзисторов.

Любительские транзисторы обычно тестируют. цифровой мультиметр или старый аналоговый авометр.

Проверка транзисторов мультиметром

Большинство современных радиолюбителей знакомы с универсальным прибором под названием мультиметр. С его помощью можно измерять постоянные и переменные напряжения и токи, а также сопротивление проводников постоянному току. Один из пределов измерения сопротивления предназначен для «прозвонки» полупроводников. Как правило, в этом положении возле переключателя рисуется символ диода и звучащего динамика.

Перед проверкой транзисторов или диодов убедитесь в исправности самого устройства. Прежде всего, посмотрите на индикатор батареи, при необходимости немедленно замените батарею. При включении мультиметра в режим «прозвона» полупроводников на экране индикатора должна появиться единица старшего разряда.

Тогда проверьте исправность щупов прибора, зачем соединять их вместе: на индикаторе появятся нули, и прозвучит звуковой сигнал. Это не напрасное предупреждение, так как обрыв провода в китайских щупах встречается довольно часто, и об этом не следует забывать.

Для радиолюбителей и профессиональных инженеров-электронщиков старшего поколения такой жест (проверка щупов) выполняется автоматически, т. к. при использовании стрелочного тестера каждый раз при переходе в режим измерения сопротивления приходилось устанавливать стрелку к нулевому делению шкалы.

После этих проверок можно приступать к тестированию полупроводников, — диодов и транзисторов. Обратите внимание на полярность напряжения на щупах. Отрицательный полюс находится на разъеме с маркировкой «COM» (общий), на разъеме с маркировкой VΩmA положительный. Чтобы не забыть об этом во время измерения, вставьте в это гнездо красный щуп.

Рисунок 1. Мультиметр

Это замечание не такое праздное, как может показаться на первый взгляд. Дело в том, что у стрелочных авометров (АмперВольтОмметр) в режиме измерения сопротивления положительный полюс измеряемого напряжения находится на розетке с пометкой «минус» или «общий», ну ровно наоборот, по сравнению с цифровым мультиметром. Хотя цифровые мультиметры в настоящее время используются все больше и больше, стрелочные тестеры все еще используются и в некоторых случаях дают более надежные результаты. Это будет обсуждаться ниже.

Рисунок 2. Индикатор часового типа

Что показывает мультиметр в режиме «прозвонки»

Проверка диода

Простейшим полупроводниковым элементом является диод, который содержит всего один P-N переход. Основным свойством диода является односторонняя проводимость. Поэтому, если положительный полюс мультиметра (красный щуп) соединить с анодом диода, то на индикаторе появятся цифры, которые показывают прямое напряжение на P-N переходе в милливольтах.

Рисунок 3

Для кремниевых диодов это будет порядка 650-800 мВ, а для германиевых 180-300, как показано на рисунках 4 и 5. Таким образом, по показаниям прибора, оно можно определить полупроводниковый материал, из которого изготовлен диод. Следует отметить, что эти цифры зависят не только от конкретного диода или транзистора, но и от температуры, при повышении на 1 градус прямое напряжение падает примерно на 2 милливольта. Этот параметр называется температурным коэффициентом напряжения.

Рисунок 4

Рисунок 5

Если после этой проверки щупы мультиметра подключить в обратной полярности, то на индикаторе прибора будет отображаться единица в старшем разряде. Такие результаты будут, если диод исправен. Вот и вся методика проверки полупроводников: в прямом направлении сопротивление ничтожно мало, а в обратном практически бесконечно.

Если «пробит» диод (короткое замыкание анода и катода), то скорее всего будет слышен звуковой сигнал, причем в обе стороны. В том случае, если диод «открыт», как бы вы ни меняли полярность подключения щупов, на индикаторе будет светиться один.

Проверка транзистора

В отличие от диодов, транзисторы имеют два перехода P-N и структуры P-N-P и N-P-N, причем последняя встречается гораздо чаще. С точки зрения проверки мультиметром транзистор можно рассматривать как два диода, соединенных встречно-последовательно, как показано на рисунке 6. Таким образом, проверка транзисторов сводится к «прозвонке» переходов база-коллектор и база-эмиттер в прямом направлении. и обратном направлении.

Поэтому все сказанное чуть выше о тесте диодов полностью справедливо и для исследования транзисторных переходов. Даже показания мультиметра будут такими же, как и для диода.

Рисунок 6

На рисунке 7 показана полярность включения прибора в прямом направлении для «прозвонки» транзистора база-эмиттер структуры N-P-N: плюсовой щуп мультиметра подключается к выводу базы. Для измерения перехода база-коллектор минусовую клемму прибора следует подключить к выходу коллектора. В данном случае цифра на табло получалась при прозвонке эмиттера база-база транзистора КТ3102А.

Рисунок 7

Если транзистор оказался P-N-P структуры, то минусовой (черный) щуп прибора следует подключить к базе транзистора.

Попутно следует «прозвонить» участок коллектор-эмиттер. Исправный транзистор имеет практически бесконечное сопротивление, что символизирует единицу в высшей категории показателя.

Иногда бывает, что переход коллектор-эмиттер нарушен, о чем свидетельствует звук мультиметра, хотя переходы база-эмиттер и база-коллектор «звенят» как бы в норме!

Проверка транзисторов авометром

Производится так же, как и цифровым мультиметром, но не следует забывать, что полярность в режиме омметра противоположна таковой в режиме измерения постоянного напряжения. Чтобы не забыть об этом в процессе измерения, красный щуп прибора должен быть включен в гнездо со знаком «-», как показано на рисунке 2.

Авометры, в отличие от цифровых мультиметров, не имеют «прозвонки». ” режим полупроводников, поэтому в этом плане их показания заметно различаются в зависимости от конкретной модели. Здесь уже приходится полагаться на собственный опыт, полученный в процессе работы с устройством. На рис. 8 представлены результаты измерений с помощью тестера TL4-M.

Рисунок 8

На рисунке показано, что измерения проводятся на пределе * 1 Ом. При этом лучше ориентироваться на показания не по шкале измерения сопротивления, а по верхней унифицированной шкале. Видно, что стрелка находится в районе цифры 4. Если измерения проводить на пределе *1000Ом, то стрелка будет находиться между цифрами 8 и 9.

По сравнению с цифровым мультиметром, авометр позволяет для более точного определения сопротивления участка база-эмиттер, если этот участок шунтировать низкоомным резистором (R2_32), как показано на рисунке 9. Это фрагмент схемы выходного каскада усилителя ALTO.

Рисунок 9

Все попытки измерить сопротивление участка база-эмиттер с помощью мультиметра приводят к звуку динамика (короткое замыкание), так как сопротивление 22Ом мультиметром воспринимается как короткое замыкание. Аналоговый тестер на пределе измерения *1Ом показывает некоторую разницу при измерении перехода база-эмиттер в обратном направлении.

Еще один приятный нюанс при использовании стрелочного тестера можно обнаружить, если измерения проводить на пределе *1000Ом. При подключении щупов, разумеется, соблюдая полярность (для транзистора структуры N-P-N плюсовой вывод прибора на коллекторе, минус на эмиттере), стрелка прибора не двигается, оставаясь на отметке шкалы бесконечность.

Если теперь надрезать указательный палец, как бы для проверки нагрева утюга, и замкнуть этим пальцем выводы базы и коллектора, то стрелка прибора будет двигаться, указывая на уменьшение сопротивления утюга участок эмиттер-коллектор (транзистор приоткроется). В ряде случаев эта методика позволяет проверить транзистор, не выпаивая его из схемы.

Этот метод наиболее эффективен при проверке составных транзисторов, например, ТТ 972, СТ973 и т. д. Не следует забывать, что составные транзисторы часто имеют защитные диоды, включенные параллельно переходу коллектор-эмиттер, причем в обратной полярности. Если транзистор конструкции N-P-N, то к его коллектору подключается катод защитного диода. К таким транзисторам может быть подключена индуктивная нагрузка, например обмотки реле. Внутреннее устройство составного транзистора показано на рисунке 10.

Рисунок 10

Но более достоверные результаты по исправности транзистора можно получить с помощью специального щупа для проверки транзисторов, о котором можно посмотреть здесь: Transistor Test Probe .

Борис Аладышкин

Как пользоваться мультиметром. Полное руководство

Каждый производитель должен знать, как пользоваться мультиметром, так как это важный шаг к изучению электроники. В этом руководстве мы рассмотрим все стандартные функции цифрового мультиметра (DMM).

Вы узнаете о мультиметре следующее:

1. Для чего используется мультиметр?
2. Различные части мультиметра
3. Правильный выбор мультиметра
4. Символы мультиметра
5. Измерение напряжения
6. Измерение тока
7. Измерение сопротивления
8. Проверка целостности цепи
9. Проверка диода
10. Проверка транзистора
11. Замена предохранителя/батареи

901 Для чего используется мультиметр?

Врач не может услышать сердцебиение без стетоскопа. Точно так же производителю нужен мультиметр для отладки электронной схемы. Как мы не можем увидеть глазами, как электричество течет в нашей цепи.

Вот несколько движений, когда вашим первым оружием будет мультиметр при создании проекта электроники.

1. Почему моя схема не работает?
2. Сколько заряда у моей батареи?
3. Все соединения в порядке?
4. Перемычка оборвана или нет?

И многие другие подобные движения, которые вы найдете, поскольку все они являются частью кривой обучения. Просто подключите щупы мультиметра к цепи и станьте ее частью.

2.Different Parts Of Multimeter:

Pretty much all multimeter has four main part categorized as:

1. Display
2. Selection knob
3. Ports
4. Probes
1.Display:

All Digital мультиметры будут иметь дисплей для отображения измеренных значений. Размер, форма и типы дисплея различаются в разных мультиметрах. В основном все цифровые мультиметры будут иметь как минимум четырехзначный дисплей.

Кроме того, он будет иметь несколько символов для отображения различных функций, таких как отрицательный знак, символ выбора ручки, символ удержания и многие другие.

Как правило, цифровой мультиметр имеет кнопку для включения подсветки дисплея для лучшей видимости в темноте.

2. Ручка выбора:

Все мультиметры имеют ручку выбора в центральной части. Ручка выбора позволяет пользователю переключаться между различными вариантами измерения, доступными для мультиметра.

Например, для измерения напряжения, тока или сопротивления и т. д.

3. Порты:

Каждый мультиметр должен иметь как минимум три порта в нижней части.

Будет порт COM , который обозначает общий, и он всегда будет подключен к земле или «-» в любой цепи постоянного тока, поскольку переменный ток не имеет полярности.

Примечание. Всегда подключайте черный датчик к порту COM .

Другим портом будет мАОм. будет использоваться для измерения напряжения, тока в миллиамперном диапазоне, сопротивления, диодов, проверки целостности цепи и многого другого. Кроме того, этот порт будет иметь внутренний предохранитель в соответствии с максимальным номинальным током для защиты.

Другой специальный порт — 10A . Используется для измерения только тока в диапазоне ампер >200 мА. Кроме того, этот порт будет иметь внутренний предохранитель в соответствии с максимальным номинальным током для защиты.

4. Щупы:

Каждый мультиметр поставляется как минимум с двумя щупами: один черный, а другой красный.

Примечание: Это просто разница в цвете, остальные оба зонда имеют одинаковые свойства. Поскольку черный означает отрицательный, а красный — положительный в качестве стандарта.

Ваш мультиметр будет иметь другие датчики, если он имеет дополнительные функции, такие как измерение температуры.

Стандартный зонд имеет защитное кольцо. Это предотвращает случайное попадание вашей руки в измерительную цепь под напряжением. Поэтому всегда держите датчик над этим защитным кольцом, так как это является промышленной практикой для вашей безопасности.

3. Правильный выбор мультиметра:

Выбор хорошего мультиметра важен для вашего использования, а также для вашей безопасности.

Выбор правильного мультиметра зависит от ваших требований. Многие цифровые мультиметры будут иметь дополнительные функции, такие как измерение емкости, температуры или частоты и т.д.

Кроме того, все цифровые мультиметры имеют разные классы категорий, такие как CAT I, CAT II , CAT III и CAT IV. Все категории имеют разные требования к использованию, указанные в данной таблице.

Итак, если вы производитель или любитель электроники, как и мы, то CAT I будет больше, чем вам нужно. Кроме того, предусмотрены различные уровни защиты в зависимости от измеряемого напряжения для каждой категории, показанной в таблице.

Поэтому мультиметр CAT I имеет достаточную защиту для измерения напряжения до 600 В. Кроме того, для вашей защиты предусмотрены различные защиты от пиковых переходных напряжений. Подробнее ознакомиться с руководством по технике безопасности Fluke Multimeter можно здесь.

Кроме того, мы рекомендуем вам покупать мультиметры с

• защитным покрытием из твердой резины столько раз, сколько вы уроните цифровой мультиметр.
• Крышка должна иметь подставку, чтобы можно было держать оба щупа одновременно, не держа в руках мультиметр.
• Должна быть подсветка, если вы работаете с цифровым мультиметром на открытом воздухе.
4. Символы мультиметра:

На ручке выбора мультиметра имеются различные символы. Каждый представляет разные значения. Общие символы: напряжение постоянного тока, напряжение переменного тока, постоянный ток, сопротивление, диод, непрерывность и т. д.

Кроме того, чтобы лучше понять, как правильно выбрать ручку мультиметра, вы можете нажимать различные кнопки, приведенные ниже, чтобы увидеть, в какой области вы можете установить ручку мультиметра.

5. Измерение напряжения:

Измерим напряжение батарейки ААА. Теперь подключите черный щуп к порту COM , а красный щуп к порту мАОм.

Мы хотим измерить аккумулятор, а все аккумуляторы и портативная электроника работают на постоянном токе (DC). Таким образом, наша ручка выбора будет установлена ​​на V с прямой линией, поскольку она представляет собой напряжение постоянного тока.

Теперь мы знаем, что напряжение батареи AAA будет около 1,5 В. Поэтому установите ручку на 2 В постоянного тока.

Теперь аккуратно поместите красный щуп на «+» батареи, а черный щуп на «-» батареи и слегка надавите для лучшего контакта между клеммой батареи и иглой щупа.

На дисплее мультиметра вы увидите напряжение батареи около 1,5 В.

Примечание. Всегда помните, что измерение напряжения выполняется параллельно, а не последовательно.

Что, если мы установим ручку на 20 В вместо 2 В?

Мультиметр по-прежнему будет показывать показания, но они будут менее точными, чем диапазон 2 В.

Таким образом, для обеспечения высокой точности измерений необходимо выбрать правильный диапазон.

Что если поменять местами красный и черный щуп? Что делать, если вы не знаете полярность клемм аккумулятора?

Не волнуйтесь, ничего страшного не произойдет. Мультиметр будет отображать на дисплее только отрицательное значение.

Это лучший способ узнать правильную полярность любой батареи или контактов питания в цепи.

Почему мой мультиметр показывает 1 или -1 на дисплее?

На дисплее цифрового мультиметра будет отображаться 1 или -1 в условиях перегрузки (когда измеренное значение превышает выбранный вами диапазон. Поэтому увеличьте диапазон выбора на один шаг и более, если он снова показывает 1.

Примечание: — Некоторые мультиметры имеют функцию автоматического выбора диапазона, поэтому вам не нужно беспокоиться о правильном выборе диапазона.Вы можете проверить мультиметр Fluke177

Чтобы измерить напряжение на любом компоненте, вам нужно просто подключить два щупа к его клеммам. Для примера простой схемы свечения светодиода давайте измерим падение напряжения на различных компонентах, в результате чего падение напряжения на светодиоде составит около 2 В.

Давайте измерим падение напряжения на резисторе 1K, используемом в цепи. Что составляет около 7,46 В, как показано на дисплее мультиметра.

С помощью мультиметра можно измерить падение напряжения на любом компоненте цепи. И общее падение каждого компонента будет равно напряжению источника. Поэтому в нашем примере напряжение источника составляет 9,51 В (новая батарея 9 В), что эквивалентно 2,06 В + 7,46 В.

⚠ Во многих модулях контакты VCC и GND расположены близко друг к другу. Поэтому следите за тем, чтобы красный и черный щупы не касались друг друга во время измерения напряжения. Это приведет к короткому замыканию VCC и GND цепи, и она может перегореть.

Для измерения напряжения переменного тока (AC) необходимо установить ручку в положение V с волновым символом, представляющим напряжение переменного тока. Теперь вам нужно выбрать подходящий диапазон для вашего измерения.

 Переменное напряжение не имеет полярности; поэтому подсоедините любой зонд к любой клемме. В этом примере мы измеряем напряжение переменного тока, поступающее на 12 В SMPS. В настоящее время значение напряжения переменного тока сети составляет около 256 В (230 В и 110 В являются стандартным напряжением сети).

⚠ Всегда принимайте надлежащие меры предосторожности перед измерением высокого напряжения переменного тока.

6. Измерение тока:

Измерение тока с помощью мультиметра немного сложнее, так как ток необходимо измерять последовательно.

Таким образом, чтобы измерить ток в любой цепи, вам необходимо подключить мультиметр последовательно в той конкретной токовой петле, которую вы хотите измерить.

Поэтому для этого вам необходимо разорвать существующую цепь, чтобы последовательно добавить щупы мультиметра.

Мультиметр будет выступать в качестве провода в вашей цепи и измерять ток, проходящий по его проводу.

Как вы видите, мы измеряем ток в элементарной цепи светодиода, подключенной к резистору 1K и батарее 9V. Поэтому установите ручку выбора на диапазон 20 мА.

Помните, что вы можете измерять ток до 200 мА постоянного тока, используя порт мАОм . Если вы хотите считать ток более 200 мА, вам необходимо вставить красный щуп в порт 10A . И ручка выбора тоже на 10А.

⚠ Будьте осторожны при измерении больших токов, так как они могут быть смертельными.

Более продвинутый мультиметр, такой как Fluke177, также может измерять ток в цепи переменного тока.

Предположим, вам необходимо ежедневно измерять большой ток. В этом случае мы предлагаем использовать клещи для измерения тока, так как это безопаснее, чем обычный мультиметр.

Измерение тока необходимо при разработке проекта с низким энергопотреблением. Поскольку от потребляемого тока зависит, как долго ваша батарея будет обеспечивать питание.

⚠ После измерения не забудьте его выключить, так как у большинства из нас есть ужасная привычка измерять напряжение напрямую мультиметром, не глядя на настройку ручки. И если вы измеряете напряжение с помощью ручки, установленной на токе, вы закорачиваете VCC и GND измерительной цепи. Это взорвет внутренний предохранитель вашего мультиметра. Кроме того, его выключение сэкономит заряд батареи.

7. Измерение сопротивления:

Измерить сопротивление резистора с помощью мультиметра очень просто.

Резисторы не имеют полярности, так что не стоит об этом беспокоиться.

Как правило, все сквозные резисторы имеют цветовой код, а резисторы для поверхностного монтажа имеют код номинала. Тем не менее, измерение сопротивления может быть удобной функцией.

Измерьте сопротивление резистора 1 кОм с помощью мультиметра.

Нам известен номинал резистора; поэтому установите ручку на 2K в Ом область. Если вы не знаете значение резистора, начните с центра, который составляет 20 кОм, и начните измерение.

Теперь вам нужно просто аккуратно прижать красный и черный щупы к выводам резистора. И дисплей мультиметра покажет значение.

Если вы выбрали 20K и отображаемое значение меньше 2, вы можете использовать диапазон 2K для большей точности. Если он показывает 1 или OL (перегрузка), перейдите к следующему более значимому значению, которое равно 200k.

Повторяйте тот же процесс, пока не получите желаемый диапазон измерения.

Примечание. Разные резисторы имеют разную точность, и большинство из них имеют точность 5%. Это означает, что фактическое значение резистора 1K может отличаться на ±5%. Поэтому измеренное значение будет около 1К, а не точное значение 1К.

8. Проверка непрерывности:

Проверка целостности аналогична измерению сопротивления. Просто поместите оба щупа мультиметра в любые две точки измерительной цепи.

Предположим, сопротивление низкое, порядка нескольких Ом. В этом случае мультиметр издаст звуковой сигнал и отобразит значение, близкое к 0, что обеспечит надлежащий проводящий путь между двумя точками измерения.

Если значение сопротивления высокое, звуковой сигнал не подается, а значение на дисплее будет 1, если две точки полностью изолированы. Он покажет высокое значение сопротивления между двумя точками.

Проверка непрерывности наиболее необходима для определения правильности соединения между двумя точками цепи. Этот тест также помогает нам обнаружить две точки, которые не должны быть соединены. Установите ручку выбора на символ, похожий на динамик, чтобы выполнить проверку непрерывности.

Как видите, мы проверяем целостность дорожки печатной платы. Первый тест определяет электрическое соединение. Мы слышим звуковой сигнал, и на дисплее отображается 0.

Во втором тесте отсутствует электрическое соединение. Таким образом, звуковой сигнал не звучит, и на дисплее отображается 1.

Еще один удобный трюк с прозвонкой цепи, вы можете проверить, работает ли светодиод или нет. Кроме того, вы можете найти полярность светодиода, используя этот метод.

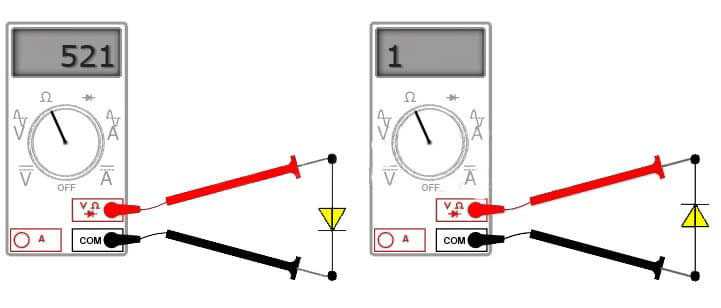

9. Проверка диодов:

Проверка диодов аналогична проверке непрерывности цепи, но в этой проверке измеритель не издает звуковой сигнал.

Установите ручку выбора на символ диода и приложите щупы к диоду.

Хороший диод прямого действия показывает падение напряжения на диоде от 0,5 до 0,8 вольт. Следовательно, наш диод исправен.

Примечание. Некоторые германиевые диоды также имеют низкое падение напряжения от 0,2 до 0,3 вольт.

Неисправный диод (обрыв) не позволяет току течь в любом направлении, поэтому на индикаторе отображается 1 или OL.

И если диод закорочен, он позволит току течь в обоих направлениях и получить правильное значение падения напряжения в обоих направлениях.

10. Проверка транзисторов:

Немногие недорогие мультиметры имеют функцию проверки транзисторов. У них есть символ Hfe на ручке выбора, который представляет коэффициент усиления по постоянному току транзистора. Выполнив этот тест, вы также можете определить правильные выводы транзистора.

В этом примере мы будем использовать хорошо известный NPN-транзистор BC547 с Hfe от 110 до 800. Если вы знаете распиновку своего транзистора, вставьте его в соответствии со слотами, указанными рядом с 9.0016 Hfe  выбор.

Если транзистор в хорошем состоянии, прибор покажет коэффициент усиления по постоянному току от 110 до 800 в соответствии с техническими данными.

В итоге получаем значение 364 значит транзистор в рабочем состоянии.

Теперь попробуем вставить транзистор не той стороной.

Прибор покажет 0 на дисплее, так как вывод транзистора не совпадает. Вы можете протестировать транзисторы PNP и NPN.
