Как проверить исправность транзистора тестером?
Содержание
- 1 Как проверить Мосфет тестером?
- 2 Как проверить полевик тестером?
- 3 Как проверить биполярный транзистор тестером?
- 4 Как проверить исправность транзистора?
- 5 Как проверить исправность стабилитрона?
- 6 Как проверить транзистор n типа?
- 7 Как проверить транзистор irfz44n?
- 8 Как проверить IGBT с помощью мультиметра?
Как проверить Мосфет тестером?
Для открытия транзистора будет достаточно напряжения на щупах мультиметра в режиме прозвонки диодов. Поэтому черный (отрицательный) щуп мультиметра подключаем на исток (или сток), а красным касаемся затвора. Если транзистор исправен, то канал исток-сток станет электропроводным, то есть транзистор откроется.
Как проверить полевик тестером?
То есть включаем мультиметр в режим проверки диодов. Красный (плюсовой ) щуп мультиметра подключаем на затвор (имеет p-проводимость), а черный на сток.
Мультиметр должен показать падение напряжения на открытом p-n переходе затвор-сток, которое должно быть в пределах 600-700 мВ.
Как проверить биполярный транзистор тестером?
Сначала включим p-n переходы транзистора в прямом направлении, для этого на базу транзистора подключим красный (плюс) щуп мультиметра, а на эмиттер черный (минус) щуп мультиметра. При этом на индикаторе должно высветиться значение падения напряжения на переходе база-эмиттер. Далее проверяем переход база-коллектор.
Как проверить исправность транзистора?
Как проверить исправность стабилитрона?
Как проверить стабилитрон мультиметром?
- Стабилитрон внешне очень сильно похож на диод, но применение его в радиотехнике совсем иное. …
- Проверка стабилитрона мультиметром производится по аналогии с проверкой диода.
… - Исправный стабилитрон всегда должен проводить ток только в одном направлении, собственно как и диод.
…Как проверить транзистор n типа?
Для диагностики полевых транзисторов N-канального вида ставим мультиметр на проверку диодов (обычно он пищит на этом положении), черный щуп слева на подложку (D — сток), красный на дальний от себя вывод справа (S — исток), тестер показывает 502 Ома — полевой транзистор закрыт (Рис. 4).
Как проверить транзистор irfz44n?
Для простой проверки полевого транзистора необходимо производить действия согласно схеме. Проверяемый полевик — IRFZ44N. Черный щуп (-) подключаем на сток (D), а красный подключаем на исток (S) – на экране будет значение перехода встроенного встречного диода. Это значение необходимо запомнить.
Как проверить IGBT с помощью мультиметра?
Как проверить IGBT транзистор мультиметром
- Переключить мультиметр в режим «прозвонка». …
- Произвести измерение между затвором и коллектором для выявления возможного замыкания.
- На секунду замкнуть пинцетом или перемычкой эмиттер и затвор. …
- Соединить щуп мультиметра «V/Ω» с эмиттером, щуп «СОМ» с коллектором.
Как проверить транзистор
В мире современной техники никак не обойтись без транзисторов. Они входят в различные электронные устройства, их можно встретить в телефонах и радиоприёмниках, в компьютерах и автомобилях. Иногда возникает необходимость в проверке их работоспособности, и тогда полезно знать, как проверить транзистор и что для этого необходимо. Материал, представленный в статье, освещает данный вопрос.
Транзисторы и их виды
Данное устройство является электронным прибором, который применяют в электросхемах с целью усиления исходного сигнала. Его изготавливают из полупроводниковых материалов. Существует 2 вида транзисторов: полевые и биполярные, которые управляются не напряжением, а током. Кроме этого они могут быть маломощными и мощными, низкочастотными и высокочастотными. Они отличаются по размерам и оформлению корпусов.
Часто при упоминании транзисторов подразумевают биполярные их разновидности, изготавливающиеся из германия или кремния. Биполярными их называют потому, что они работают с электронами (носителями зарядов) и дырками. Одну из областей транзистора, расположенную с краю, именуют эмиттером, промежуточную – базой, а другую, также находящуюся с краю – коллектором. Так 3 электрода создают 2 p-n перехода: коллекторный, расположенный между коллектором и базой, и эмиттерный, который находится между эмиттером и базой. Транзистор может быть во «включенном» состоянии и «выключенном», и переход между ними осуществляется при помощи электрических сигналов.
Основное предназначение транзисторов – генерирование, усиление и преобразование электрических колебаний. Но, как и всякое техническое устройство, транзистор может выходить из строя. Необходимо знать, как проверить транзистор, чтобы результат был достоверным. Для этой цели используют мультиметры.

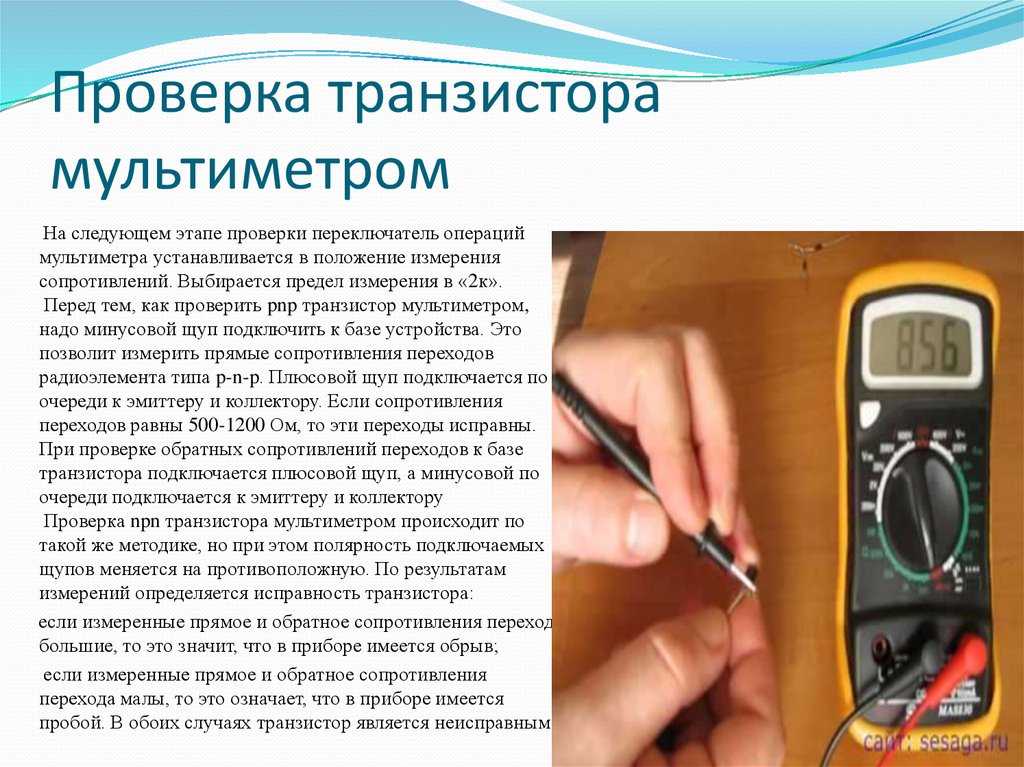

Проверка транзистора тестером
Мультиметр (он же тестер) – это специальный комбинированный прибор, с помощью которого проводят электроизмерительные работы.
Он объединяет несколько функций: как минимум соединяет в себе амперметр, вольтметр, Омметр. Есть аналоговые и цифровые приборы, лёгкие, переносные и стационарные, которые сочетают в себе много возможностей.
Мультиметр – устройство, которое подскажет, как проверить транзистор и сделать это наглядно. Тестер позволяет проводить прозвонку при измерении низкого сопротивления в цепи, при этом раздается сигнализация, звуковая или световая.
Перед рассмотрением процесса, как проверить транзистор тестером, важно знать, что эти приборы делятся на 2 типа в соответствии с расположением слоев с различной проводимостью. Так существуют полупроводники с электронной проводимостью (p-n-p), и полупроводники с дырочной проводимостью (p-).
Для проверки прямого сопротивления перехода, к базе подключить «минус» мультиметра, а к эмиттеру и коллектору по очереди подключать «плюс». При замере обратного сопротивления поменять положение «минуса» и «плюса». Для измерения сопротивления перехода p-n-p повторить те же действия, только предварительно поменяв полярность.
Во время проверки переходов с базы на эмиттер и коллектор они должны прозваниваться только в 1 сторону.
Так как проверить транзистор мультиметром можно, но это не дает стопроцентной гарантии в исправности прибора, для большей уверенности следует провести его проверку в активном режиме. В таком случае результат будет более достоверным.
И всё-таки: как проверить транзистор и быть уверенным в результатах? У биполярного устройства для удобства можно посчитать за аналоги диода каждый из его переходов, предварительно проверив их исправность. Есть мощные транзисторы, которые включают между эмиттером и коллектором демпферный встроенный диод, и между базой и эмиттером – защитный резистор. При любой полярности мультиметра на таком транзисторе будет сопротивление от тридцати до пятидесяти Ом и прозваниваться между эмиттером и коллектором он будет как диод. Это свидетельствует об исправности детали.
9 лучших обзоров тестеров транзисторов в 2022 году
Транзисторы являются одним из наиболее важных и очень полезных компонентов, которые используются во всех видах схем.
Но поскольку не все транзисторы одинаковы, очень важно проверить их перед использованием. Для этого вам понадобится что-то вроде лучших тестеров транзисторов, указанных ниже, которые были выбраны в соответствии с этими пунктами:
- Дисплей: Поскольку вы будете проводить все измерения с вашего тестера транзисторов с его дисплея, имея легко читаемый и большой дисплей очень важен. Из-за этого вы можете найти как монохромные ЖК-дисплеи, так и цветные, где последний лучше. Вы также можете проверить размер дисплея, так как 1,8-дюймовый дисплей обеспечивает лучшую читаемость, чем меньший 1,2-дюймовый.
- Идентификационный номер: Поскольку во всех электрических схемах используется гораздо больше, чем просто транзисторы, вам понадобится инструмент для тестирования всех из них. Кроме того, большинство тестеров транзисторов также предлагают тестирование других компонентов. И чтобы сделать этот процесс проще и быстрее, тестеры транзисторов также включают функции автоматической идентификации для простоты использования.
- Диапазон измерения: Независимо от того, тестируете ли вы транзисторы или какие-либо другие компоненты в своей схеме, вы хотели бы, чтобы ваши тестеры транзисторов имели широкий диапазон измерений для того же самого. Любой тестер транзисторов, предлагающий большой диапазон, идеально подходит для тестирования как малых, так и больших транзисторов, что необходимо для того, чтобы убедиться, что вы используете правильные транзисторы в своей схеме.
Несмотря на то, что эти пункты являются одними из самых важных, вам нужно учитывать гораздо больше. В результате все лучшие тестеры транзисторов, представленные здесь, также имеют свои основные характеристики и функции, должным образом объясненные рядом с полным «Руководством по покупке» , которое поможет вам легко выбрать лучшие тестеры транзисторов к концу списка.
Описание
Лучшие тестеры транзисторов 2022
| Лучшие тестеры транзисторов | Дисплей | Идентификация | Гарантия | Купить |
|---|---|---|---|---|
| DROK Mosfet Transistor Capacitor Tester | Цветной ЖК-дисплей | Автоматическая идентификация | — | Проверить на Amazon |
| Многофункциональный тестер Longruner | Цветной ЖК-дисплей | Автоматическая идентификация | 1 год | Проверка на Amazon |
| Тестер транзисторов WisTek Mega328 | Цветной ЖК-дисплей | Автоматическая идентификация | — | Проверка на Amazon |
| Цифровой тестер транзисторов BSIDE ESR02 PRO | Монохромный ЖК-дисплей | Автоматическая идентификация | Срок действия: 1 год | Проверка на Amazon |
| YWNYT LCR-TC1 Тестер транзисторов с дисплеем | Цветной ЖК-дисплей | Автоматическая идентификация | — | Проверка на Amazon |
| ICQUANZX LCR TC1 Тестер ESR | Монохромный ЖК-дисплей | Автоматическая идентификация | 1 год | Check On Amazon |
| Тестер транзисторов ACEIRMC | Монохромный ЖК-дисплей | Автоматическая идентификация | — | Проверка на Amazon |
| Тестер транзисторов AITRIP | Цветной ЖК-дисплей | Автоматическая идентификация | — | Проверка на Amazon |
| Тестер транзисторов Aideepen | Цветной ЖК-дисплей | Автоматическая идентификация | — | Проверить на Amazon |
Обзоры лучших тестеров транзисторов
1.
DROK Mosfet Transistor Capacitor Tester пользователю.
Тестер транзисторов DROK предлагает множество полезных функций, что делает его отличным универсальным вариантом. Во-первых, вы получаете отличный 1,8-дюймовый дисплей с этим устройством, который представляет собой цветной ЖК-дисплей. Вы также получаете автоматическую идентификацию с этим тестером, который позволяет вам работать с транзисторами NPN и PNP вместе с другими компонентами.
Вы также получаете другие удобные функции, такие как функция автоматического отключения через 40 секунд, которая очень удобна для получения максимальной отдачи от 9-вольтовой батареи. Хотя вы не получаете гарантию на этот тестер транзисторов от DROK, он отличается отличным качеством сборки, чего и следовало ожидать при его высокой цене.
Лучшие характеристики:
- Использует цветной ЖК-дисплей для отображения показаний
- Поддерживает автоматическую идентификацию транзисторов NPN и PNP
- Предлагает функцию автоматического отключения
Плюсы:
- Великолепный цветной ЖК-дисплей большого размера
- Обеспечивает довольно продолжительное время автономной работы с функцией автоматического отключения
- Работает со всеми видами электрических компонентов
Минусы:
- Немного дороговато из-за отсутствия гарантии
Купить сейчас на Amazon
2.
Многофункциональный тестер Longruner пакет, который вы получаете.
Тестер транзисторов Longruner — один из лучших вариантов, если вы хотите сразу приступить к работе, поскольку он включает в себя всевозможные аксессуары в коробке. Помимо аксессуаров, он даже включает в себя цветной ЖК-дисплей с диагональю 1,8 дюйма, который выглядит довольно здорово. А чтобы получить максимальную отдачу от дисплея и входящих в комплект принадлежностей, он даже имеет автоматическую идентификацию не только транзисторов NPN и PNP, но и других компонентов.
Хотя этот тестер транзисторов имеет встроенную заряжаемую батарею для практичности, он не имеет функции автоматического отключения, которая может быть проблемой для многих. К счастью, вы будете рады узнать, что на этот тестер транзисторов распространяется годовая гарантия при длительном использовании.
Лучшие характеристики:
- Использует цветной ЖК-дисплей для отображения показаний
- Поддерживает автоматическую идентификацию транзисторов NPN и PNP
- Поставляется с гарантией на 1 год
Плюсы:
- Включает в себя множество удобных аксессуаров в коробке
- Большой дисплей высокого разрешения с цветными показаниями
- Встроенный аккумулятор для легкой зарядки и простоты использования
Минусы:
- Отсутствие функции автоотключения для увеличения срока службы батареи
Купить сейчас на Amazon
3.
Карманный многофункциональный тестер транзисторов WisTek wisTek — еще один надежный бренд, производящий тестеры транзисторов и соответствующие инструменты для тестирования с полезными функциями.
Этот карманный многофункциональный тестер транзисторов wisTek — отличный выбор, он оснащен цветным ЖК-дисплеем с диагональю 1,8 дюйма, что позволяет легко считывать конечный результат. Он имеет автоматическую идентификацию, которая обнаруживает транзисторы NPN и PNP, резистор, конденсатор, триодный конденсатор, диод, P-канал и N-канал и другие компоненты.
Кроме того, тестер транзисторов имеет функцию самокалибровки и определяет формы зенеровских и инфракрасных волн. Он поставляется с функцией автоматического отключения с помощью одной кнопки. Хотя вы не получите никакой гарантии на этот тестер, он имеет отличное качество сборки, которое прослужит дольше.
Лучшие характеристики:
- Поддерживает автоматическую идентификацию транзисторов PNP и NPN
- Поставляется с функцией автоматического отключения
- Использует цветной ЖК-дисплей для отображения показаний.
- Аккумуляторная батарея.
Плюсы:
- Работает со всеми видами электрических компонентов
- Обеспечивает хорошее время автономной работы
- Отображение кода данных и инфракрасного сигнала
- Простота в эксплуатации
Минусы:
- Отсутствует информация о гарантии
Купить сейчас на Amazon
4. Цифровой тестер транзисторов BSIDE ESR02 PROBSIDE — это высококачественный вариант премиум-класса, который необходимо проверить при покупке электрических компонентов и сопутствующего оборудования, такого как тестер транзисторов
Тестер транзисторов ESR02 PRO с пинцетом — отличный выбор, предназначенный для тяжелых пробников для надежного использования. Кроме того, он оснащен большим и легко читаемым монохромным ЖК-дисплеем. Как и следовало ожидать, благодаря поддержке автоматической идентификации тестер транзисторов отлично работает как для транзисторов PNP, так и для транзисторов NPN, а также для других компонентов.
Это простой в тестировании подключаемый модуль и устройства SMD, которые используются для тестирования различных типов триодов, полевых МОП-транзисторов, полярности выводов, емкости перехода полевых транзисторов или напряжения клапана. Благодаря 2 кнопкам питания/тестирования с обеих сторон вы можете легко управлять устройством с любой стороны в зависимости от удобства вашей руки. Таблица сзади с типичным значением ESR электролитического конденсатора, которая позволит вам легко и быстро понять.
Так как он питается от сменной батареи 9 В, BSIDE имеет 10-секундное автоматическое отключение, что способствует максимально возможному сроку службы батареи. Будучи высококачественным и премиальным тестером транзисторов, он поставляется с 1-летней гарантией, помимо довольно прочного качества сборки.
Лучшие характеристики:
- Поддерживает автоматическую идентификацию транзисторов PNP и NPN
- Использует монохромный ЖК-дисплей для отображения показаний
- Предлагает функцию автоматического отключения
- Коэффициент усиления тока биполярного транзистора
- Измерение порогового напряжения база-эмиттер
- Поставляется с годовой гарантией
Плюсы:
- Включает удобные щупы для работы с транзисторами, диодами и другими компонентами
- Обеспечивает спокойствие при использовании благодаря надежному качеству сборки и приличной гарантии
- Идеальный вариант для интенсивного использования и широкого применения
- Поставляется с кнопкой питания на обеих сторонах устройства
Минусы:
- Аккумулятор на 9 В нужно покупать отдельно, а это немного дороже.
Купить сейчас на Amazon. аксессуары.
Тестер транзисторов YWNYT — очень универсальный вариант, поскольку он включает в себя все виды аксессуаров, таких как кабели, батареи и даже компоненты. Взглянув на его функции, вы будете рады узнать, что тестер транзисторов YWNYT оснащен цветным ЖК-дисплеем. Вы также получаете автоматическую идентификацию с ним для транзисторов NPN и PNP.
Еще одной автоматической функцией этого тестера транзисторов является его функция автоматического отключения. При этом он может получить максимальную отдачу от своей 9-вольтовой батареи с точки зрения ожидаемого срока службы батареи. Однако, если вы хотите что-то для длительного использования, вам следует поискать в другом месте, так как на него не распространяется гарантия.
Лучшие характеристики:
- Использует цветной ЖК-дисплей для отображения показаний
- Поддерживает автоматическую идентификацию транзисторов NPN и PNP
- Предлагает функцию автоматического отключения
Достоинства:
- Широкий набор аксессуаров в коробке
- Удобные функции, такие как автоматическое отключение и автоматическая идентификация
- Прилично большой и легко читаемый цветной дисплей
Минусы:
- Отсутствие прилагаемой гарантии
Купить сейчас на Amazon
6.
Тестер ICQUANZX LCR TC1 ESR ICQUANZX может быть еще одним жизнеспособным вариантом для всех тех, кому нужен тестер транзисторов, который идеально подходит для длительного использования и работает без каких-либо проблем даже в течение длительного периода времени.
Этот тестер транзисторов ICQUANZX LCR TC1 является отличным универсальным вариантом для многих, поскольку он не только достаточно прочен и надежен, но и включает в себя приличное количество аксессуаров в коробке. Что касается его функций, вы найдете здесь монохромный ЖК-дисплей приличного размера. С этим дисплеем вы можете воспользоваться функцией автоматического отключения для тестирования транзисторов NPN и PNP.
Подобно большинству других тестеров транзисторов, этот также использует 9-вольтовую батарею для обеспечения требований к питанию. А поскольку он также имеет функцию автоматического отключения, вы также можете ожидать от него довольно приличного времени автономной работы. Но в отличие от других, вы получаете 1 год гарантии, что для большинства довольно неплохо.
Лучшие характеристики:
- Использует монохромный ЖК-дисплей для отображения показаний
- Поддерживает автоматическую идентификацию транзисторов NPN и PNP
- Предлагает функцию автоматического отключения
- Поставляется с годовой гарантией
Плюсы:
- Включает в себя различные удобные и полезные аксессуары в коробке
- Достойное качество сборки со стандартной гарантией для душевного спокойствия
- Довольно длительное время работы от батареи благодаря автовыключению и монохромному дисплею
Минусы:
- Разрешение дисплея немного среднее и посредственное
Купить сейчас на Amazon
7. Тестер транзисторов ACEIRMC ACEIRMC является сравнительно небольшим и гораздо более дешевым вариантом, когда речь идет об электрическом испытательном оборудовании, таком как тестеры транзисторов и другие сопутствующие товары.
Тестер транзисторов ACEIRMC является самым дешевым из представленных здесь вариантов, что делает его идеальным для всех покупателей с ограниченным бюджетом. Поскольку это самый дешевый вариант из представленных здесь, вполне ожидаемо наличие в нем монохромного ЖК-дисплея. Но в отличие от других более дешевых вариантов, этот по-прежнему включает функцию автоматической идентификации транзисторов NPN и PNP.
На самом деле, вы также получаете функцию автоматического выключения с этим тестером транзисторов, что очень важно, так как он использует 9-вольтовую батарею для своих потребностей в питании. Однако, будучи тестером транзисторов начального уровня, он не дает никаких гарантий, что становится еще более серьезной проблемой, учитывая его базовую конструкцию.
Лучшие характеристики:
- Использует монохромный ЖК-дисплей для отображения показаний
- Поддерживает автоматическую идентификацию транзисторов NPN и PNP
- Предлагает функцию автоматического отключения
Достоинства:
- Очень доступный и недорогой тестер транзисторов
- Предлагает чехол для защиты базовой конструкции
- Удобные автоматические функции для идентификации и питания
Минусы:
- Ненадежный и долговечный тестер транзисторов
Купить сейчас на Amazon
8.
Тестер транзисторов AITRIP Не требуя дополнительных затрат, AITRIP и его тестеры транзисторов являются отличным вариантом для всех тех, кто ищет полный пакет с включенными аксессуарами.
Тестер транзисторов AITRIP — это самый дешевый из представленных здесь вариантов, который по-прежнему включает в себя удобные аксессуары в коробке по доступной цене. Несмотря на довольно низкую цену, этот тестер транзисторов также оснащен цветным ЖК-дисплеем для удобного просмотра всего. Помимо легко читаемого дисплея, вы также получаете функцию автоматической идентификации.
Отличительной особенностью этого тестера транзисторов является то, что в него встроена перезаряжаемая батарея. Тем не менее, он не предлагает функцию автоматического выключения, что немного влияет на срок службы батареи. Несмотря на отсутствие прилагаемой гарантии, само по себе качество сборки этого тестера транзисторов делает его отличным для длительного использования.
Лучшие характеристики:
- Использует цветной ЖК-дисплей для отображения показаний
- Поддерживает автоматическую идентификацию транзисторов NPN и PNP
Плюсы:
- Включает в себя различные бюджетные аксессуары
- Красиво выглядящий цветной дисплей для легкого считывания измерений
- Встроенный аккумулятор для легкой зарядки и простоты использования
Минусы:
- Отсутствует функция автоотключения
Купить сейчас на Amazon
9.
Тестер транзисторов Aideepen длительное использование.
Этот тестер транзисторов Aideepen является наиболее многофункциональным из представленных здесь вариантов, поскольку он не только предоставляет вам высококачественные функции, но и включает в себя различные удобные аксессуары в коробке. Начиная с его дисплея, вы найдете довольно большой 1,8-дюймовый цветной ЖК-дисплей. Как и большинство других тестеров транзисторов, этот также имеет автоматическую идентификацию транзисторов NPN и PNP.
Поскольку для питания этого тестера транзисторов требуется батарея 9 В, он оснащен функцией автоматического отключения для максимально возможного продления срока службы батареи. К сожалению, несмотря на довольно прочное качество сборки, на этот тестер транзисторов не распространяется какая-либо гарантия.
Лучшие характеристики:
- Использует цветной ЖК-дисплей для отображения показаний
- Поддерживает автоматическую идентификацию транзисторов NPN и PNP
- Предлагает функцию автоматического отключения
Плюсы:
- Идеальный вариант для интенсивного использования с различными включенными функциями
- Содержит несколько удобных аксессуаров в коробке
- Достойное качество сборки для душевного спокойствия
Минусы:
- Отсутствие гарантии производителя
Купить сейчас на Amazon
Руководство по покупке лучших тестеров транзисторов
Те из вас, кто довольно часто работает с электрическими цепями, должны знать, что существует множество компонентов, которые необходимо использовать для одного и того же.
Из различных вариантов транзистор — это то, что используется почти во всех схемах.
Но поскольку выбор правильного транзистора очень важен для ваших схем, вам нужно будет использовать один из лучших тестеров транзисторов, указанных выше. Чтобы помочь вам выбрать правильный тестер транзисторов, мы объяснили некоторые из наиболее важных факторов и аспектов всех этих тестеров транзисторов. И если вы хотите узнать больше, обязательно ознакомьтесь с этим подробным руководством по покупке лучших тестеров транзисторов:
Дисплей
Когда вы используете тестер транзисторов, вы будете использовать его дисплей для снятия всех показаний и работы с транзисторами. В связи с этим очень важно иметь дисплей, который всегда легко читается. Точно так же первое, что нужно проверить, — это выбрать монохроматический или цветной ЖК-дисплей, поскольку цветные легче читаются.
Другим фактором, влияющим на дисплей вашего тестера транзисторов, является размер дисплея. Это связано с тем, что большой 1,8-дюймовый дисплей будет намного легче читать, чем меньший 1,2-дюймовый.
Идентификация
Если вы хотите использовать тестер транзисторов для проверки не только транзистора, то вам будет приятно узнать, что большинство из них позволяют делать то же самое. Тестер транзисторов не только работает с другими электрическими компонентами, но и предлагает такие функции, как автоматическая идентификация. Такая функция позволяет вашему тестеру транзисторов изменять режим тестирования в соответствии с проверяемым электрическим компонентом.
Диапазон измерения
Диапазон измерения, предлагаемый вашим тестером транзисторов, очень важен для проверки, если вы используете компоненты всех типов. Это связано с тем, что одни электрические компоненты идеально подходят для меньших цепей, а другие идеально подходят для больших цепей. Следовательно, любой тестер транзисторов, предлагающий широкий спектр как для малых, так и для больших компонентов, идеально подходит для универсального использования.
Автоматическое отключение питания
Поскольку работа всех тестеров транзисторов зависит от питания от батареи, желательно, чтобы внутренняя батарея работала как можно дольше.
И чтобы гарантировать то же самое, многие тестеры транзисторов включают функцию автоматического отключения питания. Такая функция просто отключает ваш тестер транзисторов, если вы им давно не пользовались. В то время как некоторые могут отключить ваши тестеры транзисторов через 20 или 40 секунд, некоторые также позволяют вам настроить это время по мере необходимости.
Гарантия
Подобрав подходящий для ваших нужд и требований тестер транзисторов, вы захотите, чтобы он прослужил как можно дольше. И хотя не все тестеры транзисторов могут включать его, проверка прилагаемой гарантии на ваш тестер транзисторов по-прежнему является отличной идеей. Говоря о вариантах гарантии, которые вы можете найти на тестеры транзисторов, которые включают гарантию, большинство из них имеют достойную 1-летнюю гарантию, которая должна быть неплохой для большинства пользователей.
Часто задаваемые вопросы для лучших тестеров транзисторов
1. Как снять показания с дисплея тестера транзисторов в темноте? Ответ.
Несмотря на то, что не все тестеры транзисторов могут иметь одинаковые возможности, многие из них оснащены дисплеями с подсветкой. Из-за этого их дисплеи подсвечиваются в темноте, облегчая считывание показаний при проведении измерений и снятии показаний.
2. Как переключать тестеры транзисторов для использования с другими компонентами?
Ответ. Поскольку почти все тестеры транзисторов имеют функции автоматической идентификации, вам не нужно переключаться вручную для проверки компонентов, отличных от транзистора. Вы можете просто продолжить тестирование, и ваш тестер транзисторов будет постоянно автоматически переключаться.
3. Куда вы вставляете транзистор для его проверки с помощью тестера транзисторов?
Ответ. Большинство тестеров транзисторов поставляются с щупами, которые позволяют тестировать транзисторы, уже установленные в цепи. Некоторые из них даже имеют контактный интерфейс, который позволяет вам установить транзистор или любой другой компонент на тестер транзисторов для надлежащего тестирования.
Заключение
Как следует из названия, тестер транзисторов используется для определения и проверки типа транзистора, который вы собираетесь использовать в своих схемах. С таким тестером вы можете быть уверены, что используете все нужные компоненты и ваша электрическая цепь будет работать правильно. Следовательно, мы уже привели несколько лучших тестеров транзисторов выше в этом списке.
Со всеми этими различными приборами для проверки транзисторов вы также можете найти их важные характеристики и факторы. Кроме того, мы также предоставили подробное руководство по покупке лучших тестеров транзисторов выше. Имея в виду все эти детали и информацию, вот некоторые из наших идеальных рекомендаций и вариантов выбора лучших тестеров транзисторов: выше. Несмотря на то, что это базовый тестер транзисторов, вы все равно получаете прилично большой монохромный ЖК-дисплей вместе с автоматической идентификацией. Он позволяет с легкостью тестировать транзисторы NPN и PNP.
Что касается его функций, он включает в себя монохромный ЖК-дисплей, поддерживающий автоматическую идентификацию всех видов транзисторов.Project 31 — полнофункциональный тестер транзисторов
Project 31 — полнофункциональный тестер транзисторов| Эллиот Саунд Продактс | Проект 31 |
© Октябрь 1999 г., Род Эллиотт (ESP)
Обновлено в мае 2022 г.
Введение
При сборке усилителей или любых других силовых каскадов часто необходимо тестировать транзисторы, чтобы убедиться, что они (все еще) работают, или для некоторых эзотерических конструкций может даже потребоваться соответствие определенным характеристикам.
Не думайте, что, поскольку ваш мультиметр (или небольшой «автоматический» тестер компонентов) может тестировать транзисторы, он способен тестировать силовые устройства, потому что это не так. Ток коллектора обычно ограничивается максимум несколькими миллиамперами, и это совершенно бесполезно для силового транзистора, который может не показывать никакого полезного коэффициента усиления, пока он не будет проводить где-то между 10 и 100 мА.
Представленный здесь дизайн — именно то, что вам нужно, и дает возможность протестировать:
- Усиление (также обозначаемое как h FE , β или бета)
- Коэффициент усиления при различных токах коллектора до 5А
- Напряжение пробоя (с или без R или — значение выбирается)
Как и в случае с некоторыми другими моими проектами, это не особенно дешево построить, но если мой собственный блок что-то будет, он прослужит долгие годы верой и правдой. (На самом деле мой был у меня так долго, что в переменном источнике высокого напряжения использовался клапан — его только недавно заменили транзистором.
) Эта конструкция на самом деле лучше, чем мой существующий блок — у него больший источник питания и более гибкая в эксплуатации.
В конце этой статьи есть несколько фотографий моего устройства, чтобы вы могли получить некоторое представление о том, как оно может выглядеть после завершения. Имейте в виду, что этот тестер отличается от моего (у него больше возможностей), поэтому не пытайтесь проводить прямое сравнение переключений. У моего (к сожалению) нет отдельных переключателей диапазона тока базы и тока коллектора, и в результате он несколько менее полезен. Возможно, мне придется сделать один из них в следующий раз.
Предупреждение
Прежде всего я должен сделать одну оговорку. Как и любое подобное коммерческое предложение, этот тестер способен как взорвать транзистор, так и проверить его. Пользователь несет полную ответственность за правильность настроек перед нажатием переключателя усиления. Автор не несет абсолютно никакой ответственности за любой ущерб, прямой или косвенный, который может быть нанесен тестируемому устройству или оператору из-за использования или невозможности использования описанного проекта.
Например, если вы оставите базовый ток равным 10 мА, а диапазон токов коллектора, скажем, 1 А или более, при попытке протестировать маломощный транзистор он, скорее всего, немедленно выйдет из строя. Всегда проверяйте диапазоны перед нажатием кнопки тестирования!
Описание
Базовый метод проверки коэффициента усиления транзистора показан на рис. 1, и хотя он не является идеальным, его гораздо проще реализовать, чем использование фиксированного тока коллектора. Результаты более чем приемлемые, и благодаря конструкции этого устройства можно наблюдать падение коэффициента усиления и другие нежелательные явления вплоть до максимального тока.
Рис. 1. Базовый метод тестирования транзисторов
Переключение диапазонов конечного блока и другие функциональные блоки показаны на рисунке 2, и легко увидеть, что он почти полностью состоит из переключателей и резисторов. Печатная плата не требуется, так как большинство резисторов должны быть подключены непосредственно к переключателям или могут быть установлены на полосках с бирками, как я сделал в своем исходном устройстве.
Рис. 2. Переключение функций для тестера
Диапазон измерителя простирается от максимальной чувствительности измерителя 100 мкА с шагом в декаду до 1 А. Максимальный диапазон был намеренно ограничен до 5 А — даже при таком токе транзистор будет рассеивать до 20 Вт в худшем случае, поэтому тестируемое устройство должно быть установлено на радиаторе, или тест должен быть очень коротким, иначе транзистор перегреется и может (будет) выйти из строя или сильно испортиться.
В «нормальном» режиме (испытание коэффициента усиления) счетчик подключен параллельно шунтирующему резистору, выбранному переключателем «Диапазон». Схема измерения предназначена для обеспечения полной шкалы при входном напряжении 10 В, что соответствует диапазонам тока. При измерении напряжения пробоя измеритель серии , от источника переменного высокого напряжения до коллектора проверяемого транзистора. При нажатии кнопки «Проверка напряжения» измеритель считывает напряжение между коллектором и эмиттером.
Это тогда в параллельно с переменным высоковольтным питанием, с напряжением, зажатым напряжением пробоя транзистора.
Номинальная мощность резисторов
Важны номинальные мощности различных шунтирующих резисторов измерителя. Резистор на 2 Ом (диапазон 5 А) лучше всего сделать из пяти резисторов по 10 Ом 10 Вт, соединенных параллельно. Рассеиваемая мощность составит максимум около 70 Вт, но будет использоваться только в течение короткого времени, иначе транзистор перегреется и выйдет из строя. Установите резисторы на секцию радиатора с помощью алюминиевой скобы, убедившись, что скоба и радиатор имеют хороший тепловой контакт. Используйте немного термопасты, чтобы убедиться, что отведено как можно больше тепла. Не используйте тот же радиатор, что и регулятор мощности. Дополнительное тепло от резисторов слишком сильно повысит температуру и поставит под угрозу срок службы полупроводников.
Резистор на 10 Ом (диапазон 1А) тоже должен быть на 10 Ватт, но не нуждается в радиаторе (хотя его монтаж с остальными не помешает).
Вы должны держать его подальше от других компонентов, потому что он будет очень горячим.
100 Ом (диапазон 100 мА) может быть блоком мощностью 5 Вт и будет работать довольно прохладно (в худшем случае рассеивание всего 1,6 Вт), а все остальные резисторы должны быть типа 1/2 Вт. Поскольку абсолютная точность не слишком важна, допуск 5 % — это нормально, но при желании можно использовать и 1 %.
Функции переключателей
Различные переключатели и функции:
Диапазон Выберите диапазон измерения тока коллектора. Резисторы действуют как шунты счетчика и масштабируются для обеспечения максимальной ток (даже от закороченного транзистора) лишь немного превышает указанный диапазон. Напряжение коллектора номинально составляет 12 В, но по мере увеличения тока устройства оно будет падать. При максимальном показании измерителя транзистор будет иметь коллекторное напряжение около 2В. R-be Устанавливает базовое сопротивление эмиттера для испытаний напряжения пробоя. Многие транзисторы имеют широкий разброс напряжения пробоя между коллектором и коллектором. и эмиттер, в зависимости от сопротивления между эмиттером и базой. Это позволяет выбрать значение и выполнить сравнительные тесты. Базовый ток Установите базовый ток, который будет использоваться для проверки усиления. Он находится в диапазоне от 1 мкА до 100 мА с десятичным шагом и позволяет протестировать все транзисторы от малосигнальных устройств до сильноточных (в том числе Дарлингтона) силовых транзисторов. Коэффициент усиления Это кнопочный переключатель мгновенного действия, который отключает сопротивление эмиттер-база и подает выбранный ток базы. NPN / PNP Переключает все напряжения, чтобы можно было проверить транзисторы PNP и NPN. Высокое напряжение Отключайте источник высокого напряжения, когда он не используется (и обязательно ! ) Проверка напряжения (Кнопка мгновенного действия) Измерьте приложенное напряжение пробоя Диапазон напряжения Переключение с полной шкалы 100 В на полную шкалу 500 В (требуется немного вычислений в уме или пользовательская шкала измерителя)
Нет необходимости поддерживать постоянное напряжение, так как изменение коэффициента усиления в зависимости от напряжения обычно невелико.
не хорошо. Конструкция стала бы намного сложнее, если бы использовался источник постоянного напряжения.
Коэффициент усиления транзистора вычисляется по показаниям счетчика. См. Использование тестера ниже.
Рис. 3. Переключение NPN/PNP
На Рисунке 3 показано переключение для NPN и PNP (все должно быть перепутано в полярности), а также измеритель и его калибровочные резисторы и защитные диоды.
Они будут работать, когда напряжение на измерителе превысит 0,65 В, поэтому, если используется такое же движение измерителя (или схожее), возможен максимальный ток перегрузки 170 мкА. Хотя это заставит иглу сильно качаться против упоров, это не повредит механизму.
Я использовал аналоговые счетчики, потому что их гораздо проще реализовать, хотя они обычно несколько дороже, чем цифровые панельные счетчики. Последним требуется плавающее питание, и они легко повреждаются блуждающими высокими напряжениями. Высокое напряжение используется для проверки напряжения пробоя транзистора и дает неприятный укус, поэтому я предлагаю вам относиться к нему с большим уважением.
Движение измерителя представляет собой стандартную единицу измерения 100 мкА, и я основывал значения резисторов на указанном сопротивлении измерителя 3,9.00 Ом. Если измеритель, который вы используете, отличается, то вы должны внести некоторые коррективы в резисторы 82k и 15k. Цель их состоит в том, чтобы вся цепь имела сопротивление 100k.
Поскольку для полной шкалы на шунтирующих резисторах вырабатывается напряжение 10 В, это означает, что 10 В и 100 кОм = 100 мкА. Конечно, вы можете использовать многооборотный подстроечный резистор, чтобы при желании можно было откалибровать измеритель.
Если сложить значения, мы получим 3,9 тыс., 15 тыс. и 82 тыс., что в сумме составит 100,9 тыс. (лучше 1%), что более чем достаточно для данного приложения.
Резистор 4 МОм (отмечен *) может быть изготовлен из 3,9 МОм последовательно с 100 кОм. Это должно быть достаточно точным, иначе показания напряжения измерителя не будут полезны. Обратите внимание, что защитные диоды счетчика отключены в режиме проверки напряжения, но остаются подключенными к остальной части схемы переключения счетчика. Это делается для того, чтобы ток нагрузки в сети высокого напряжения не изменился при нажатии кнопки проверки напряжения. Если бы этого не было сделано, нагрузка счетчика исчезла бы, а показания напряжения были бы бессмысленными.
Обратите внимание, что переключатель диапазонов рассчитан на ток до 5 А.
Это, вероятно, находится на самом пределе мощности переключателя (в зависимости от используемого устройства), но, поскольку ток прерывистый, он будет иметь долгую и плодотворную жизнь в любом случае. Обычно я никогда не буду работать с чем-либо на (или выше) его пределов, но стоимость альтернативы слишком ужасна, чтобы ее можно было даже представить.
Блок питания
Блок питания не сложный, но потребуется некоторая изобретательность, чтобы убедиться, что напряжения соответствуют указанным. Использование второго трансформатора, как показано, не самый эффективный способ создания источника питания с высоким напряжением / низким током, но, безусловно, самый простой и надежный, и поэтому я решил сделать это таким образом.
Основной блок вполне обычный (ну почти), и для установки напряжения используется регулятор 7812. Это усиливается диодом до 12,6 В (приблизительно), чтобы обеспечить точность базовых токов, и использует обходной транзистор для обеспечения максимального тока 5 А, на который я рассчитывал.
Ограничение тока не используется, так как оно не требуется — даже если счетчик работает в диапазоне 5 А, прямое короткое замыкание может потреблять максимум около 6,3 А, что вполне соответствует возможностям источника питания.
Рис. 4. Блок питания
Регулятор и силовой транзистор должны быть установлены на радиаторе. Хотя он не должен быть массовым (тесты обычно непродолжительны), я полагаю, что единица измерения 1°C/Ватт была бы идеальной. Регулятор нужно изолировать от радиатора слюдяной шайбой, но силовой транзистор рекомендую монтировать напрямую для наиболее эффективной теплоотдачи. При таком расположении радиатор будет работать при напряжении около 25 В над землей, поэтому рекомендуется внутренний монтаж. Убедитесь, что поток воздуха достаточен для надлежащего охлаждения.
Некоторые подходящие высоковольтные транзисторы для питания высокого напряжения включают 2N6517C, KSP44TF, ZTX458 и STX83003. Они доступны с 2015 года, но вам, возможно, все еще придется их искать.
Первоначально предложенные транзисторы больше не доступны. Другие подходящие устройства включают BUL310FP или 2SC3749M. Транзистор должен иметь номинальное напряжение не менее 400 В, а рассеиваемая мощность в худшем случае составит около 250 мВт. Также можно использовать высоковольтный полевой МОП-транзистор (например, IRF840), но вы должны использовать .0741 добавьте стабилитрон на 12 В между выводами затвора и истока, иначе он будет разрушен — возможно, вы его используете впервые!
Помните, что этот транзистор работает с максимальным напряжением более 300 В, поэтому не пытайтесь использовать какое-либо устройство с номинальным напряжением менее 350 В (минимум). Убедитесь, что он предназначен для работы с низким током — многие сильноточные транзисторы имеют очень низкий коэффициент усиления при малых токах. Я должен признать, что BF338, который я использовал (больше не доступен), на самом деле рассчитан только на 225 В, но одна из действительно приятных особенностей такого тестера заключается в том, что вы можете выбрать транзисторы, которые часто значительно лучше, чем их спецификации.
Даже не рассматривайте его как альтернативу предлагаемым устройствам, если вы не можете проверить его напряжение пробоя.
Последовательный резистор к линии питания HV+ является компромиссом. Он должен быть достаточно высоким, чтобы предотвратить повреждение транзистора (или пользователя), но также должен быть достаточно низким, чтобы обеспечить рабочий ток пробоя. Обычно вам нужно около 50-100 мкА или около того, чтобы проверить напряжение пробоя транзистора. Если ток слишком велик, проверяемый транзистор может быть поврежден.
В источнике высокого напряжения используется второй трансформатор, и я полагаю, что достаточно напряжения около 300 В постоянного тока. Нет никаких причин, по которым это значение нельзя увеличить (кроме поиска подходящего транзистора), но для работы со звуком это обычно не требуется. Имейте в виду, что высокое напряжение может вас убить, поэтому не относитесь к нему небрежно, пока тестер строится.
Все диоды в цепи должны быть 1N4007 (1000 В) и использовать мостовой выпрямитель на 10 А или 25 А.
Убедитесь, что все подключения к сети надежно изолированы, чтобы предотвратить случайное прикосновение. Это включает в себя участок высокого напряжения, который по-прежнему опасен во всех точках цепи. Цепь резистора/диода и светодиода (внизу слева) можно подключить ко вторичной обмотке (входная сторона) высоковольтного трансформатора, чтобы указать, что высоковольтное питание включено.
ПРЕДУПРЕЖДЕНИЕ
Даже в собранном и собранном блоке максимальный ток составляет примерно 600 мкА — такая величина тока потенциально опасна, особенно если за ней 300 В. ЭТО МОЖЕТ УБИТЬ ТЕБЯ !!!Никогда не используйте тестер с включенным источником высокого напряжения, за исключением случаев, когда это необходимо для испытаний на пробой, и всегда проверяйте, чтобы напряжение было установлено на минимум сразу после испытаний. Не пренебрегайте этими предупреждениями.
Выбор трансформатора для источника высокого напряжения немного сложен, так как трансформаторы, которые вы можете получить, зависят от того, где вы живете (у меня оказался под рукой старый силовой трансформатор лампового усилителя, но вам может не повезти).
Цепь высоковольтного выпрямителя представляет собой удвоитель напряжения, поэтому после первичного преобразователя (используемого в качестве вторичного) вторичное напряжение составляет около 110 В переменного тока, а вторичное (используется в качестве первичный ) 15В. Это обеспечит номинальное постоянное напряжение около 310 В, но оно может сильно варьироваться в зависимости от используемого трансформатора. При использовании трансформатора с первичным напряжением 230В удвоитель напряжения можно заменить мостовым выпрямителем.
ПРИМЕЧАНИЕ . Если вы находитесь в США или другой стране с напряжением 110 В, не поддавайтесь даже малейшему искушению использовать питание от сети без трансформатора для получения питания высокого напряжения. если ты
сделать это, вы создадите возмутительно опасный запас, который почти гарантированно убьет вас рано или поздно (вероятно, бывший ! ). Даже с трансформатором
этот источник по своей сути опасен — этого нельзя избежать, и его следует всегда использовать с большой осторожностью. |
Мощность главного трансформатора должна быть не менее 100 ВА (предпочтительно 150 ВА или около того), а вторичное напряжение должно составлять 15 В. Для выбора второго трансформатора…
- Если в США (или вы можете приобрести трансформаторы на 110 В), используйте вторичную обмотку на 15 В. Поскольку вторая трансмиссия работает в обратном направлении, это даст вам 110 В, которые вам нужны.
- В Европе потребуется трансформатор с вторичным напряжением около 30В. Поскольку он подключен к источнику переменного тока 15 В, вторичное напряжение будет около 110 В переменного тока.
- В Австралии, Новой Зеландии и других бывших странах с 240 В (в основном сейчас номинально 230 В) вам все равно понадобится трансформатор на 30 В, но выходное напряжение будет
быть выше, чем должно быть. Экспериментирование с последовательным резистором в линии 15 В переменного тока — это один из методов, или вы можете просто смириться с более высоким напряжением.
Мощность второго трансформатора должна быть около 10 ВА, чтобы обеспечить достаточный ток для питания высокого напряжения. Вероятно, потребуются некоторые эксперименты, поскольку я не могу предсказать, что вы можете (или не можете) получить в свои руки.
Глядя на схему, вы увидите, что нет общего соединения между низковольтным и высоковольтным источниками питания. Это преднамеренно. Общее соединение выполняется в зависимости от положения переключателя NPN/PNP, поэтому не соединяют минусы двух источников питания!
Хотя это и не показано в предполагаемых положениях, вы должны использовать светодиоды в качестве индикаторов питания. Стандартный светодиод с параллельным диодом и последовательным резистором 2к2 (как показано внизу слева) следует использовать для основного индикатора питания (непосредственно через обмотку 15В), а другой — через обмотку 15В (или 30В) второго трансформатора. как индикатор высокого напряжения.
Использование тестера
Поскольку он такой всеобъемлющий, это не самый простой в использовании тестер в мире.
Положительным моментом является то, что он очень гибкий и позволяет выполнять полные тесты практически любого биполярного транзистора. Он не подходит для полевых МОП-транзисторов, поскольку процессы тестирования совершенно другие, но вы можете провести некоторые элементарные тесты, если напряжение затвора 12 В в порядке. Я не претендую на это, так как я не проводил никаких испытаний MOSFET со своим собственным блоком (я не могу, потому что он немного отличается от этой конструкции и использует источник высокого напряжения для базового тока — это мгновенно уничтожит устройство! ).
Прежде чем начать
Всегда устанавливайте переключатель диапазона в положение 100 мкА при подключении транзистора. Если он подключен неправильно или закорочен, вы не причините никакого вреда. Только когда вы убедитесь, что у вас правильные соединения и полярность, вы можете попытаться пойти дальше. При малых токах большинство транзисторов переживут всевозможные издевательства, при больших токах умирают.
Усиление при тестировании
В зависимости от транзистора выберите подходящий диапазон тока коллектора. Например, если вы выбираете 10 мА, всегда начинайте с базового тока при минимальной настройке 1 мкА. Если вы обнаружите, что вам нужно увеличить базовый ток до 100 мкА, показания полной шкалы на тестере указывают на усиление 100.
Для всех транзисторов всегда устанавливайте диапазон тока коллектора на значение, подходящее для устройства, и начинайте с наименьшего значения тока базы. Увеличивайте его до тех пор, пока показания прибора не превысят 10 мкА на шкале прибора. Поскольку все диапазоны выражены в декадах, с помощью мысленного расчета легко определить коэффициент усиления тестового компонента.
Например, если базовый ток равен 10 мкА, а счетчик показывает 35 в диапазоне 10 мА (т. е. 3,5 мА), коэффициент усиления равен 350. Если переключатели диапазона и базового тока находятся в минимальном положении (100 мкА и 1 мкА соответственно), полный шкала на измерителе показывает усиление 100.
Проверка пробивного напряжения
Еще раз предупреждаем, что напряжение потенциально опасно. Установите переключатель Range в положение 100 мкА, а переключатель R-be в положение Open. Медленно увеличивайте напряжение, наблюдая за показаниями мультиметра. Обычно вы увидите постепенное увеличение тока, которое внезапно резко возрастет. Это BV ceo (напряжение пробоя, коллектор-эмиттер с открытой базой). Нажмите кнопку «Проверка напряжения», чтобы считать напряжение (вам может потребоваться изменить диапазон — счетчик откалиброван от 0 до 100 В и от 0 до 500 В, как показано на рисунке, поэтому для диапазона х5 потребуется некоторая арифметика в уме).
В качестве альтернативы можно использовать второе движение измерителя для измерения напряжения, или вы можете использовать мультиметр в контрольных точках эмиттера и коллектора. Это наиболее точно (но такая точность и не нужна, так как мудрый проектировщик не будет эксплуатировать устройство слишком близко к его измеренным характеристикам — которые в некоторых случаях превысят спецификацию на 100% и более).
Во многих случаях напряжение пробоя транзистора может быть указано некоторым значением сопротивления между эмиттером и базой — это BV cer (напряжение пробоя, с заданным сопротивлением от эмиттера до базы). Эта конструкция допускает сопротивление от 100 кОм до 0 Ом в десятичных диапазонах, и я обнаружил, что этого вполне достаточно для испытаний промышленного типа. При замыкании эмиттера на базу напряжение пробоя примерно соответствует указанному BV cbo (напряжение пробоя, коллектор на базу, эмиттер открыт).
Мой существующий тестер транзисторов
| | На фотографиях мой собственный тестер, который немного отличается от представленного здесь. Он не такой всеобъемлющий и не может делать некоторые изящные вещи, включенные в новый дизайн. На верхнем рисунке показано внутреннее устройство тестера. Хорошо видны два силовых трансформатора, а также регулятор (крайний справа) и крышка основного фильтра. Этому подразделению уже более 40 лет, и оно все еще набирает силу. Мне приходилось исправлять это пару раз, причем одно «исправление» состояло в том, чтобы заменить высоковольтный буфер клапана на транзистор, и регулятор также однажды вышел из строя. Вам должна понравиться идея использования лампы в тестере транзисторов, но когда он был построен, высоковольтных транзисторов не существовало. Клапан был 12AU7 с обеими секциями, соединенными параллельно, и использовался как катодный повторитель. Переключение никогда не вызывало проблем, но, в отличие от нового дизайна, здесь для калибровки используются подстроечные потенциометры. Маркировочная полоска, которую я использовал для крепления всех резисторов и подстроечных резисторов, видна в верхней части фотографии, но для этого требуется слишком много проводов. Новый дизайн требует очень немногого — всего несколько межсоединений тут и там между переключателями, с резисторами, подключенными непосредственно к каждому переключателю.
На втором фото показана передняя часть устройства, на которую вручную нанесена надпись Letraset, нанесенная втиранием, и которая покрыта прозрачным лаком. Это длилось довольно хорошо, учитывая все обстоятельства. При сборке нового устройства я предлагаю вам использовать транзисторную розетку (если вы можете ее достать — у меня есть такая, но она модифицирована) для маломощных сигнальных транзисторов, а также использовать зажимные штыревые/бананные разъемы для проводов для подключения к силовые устройства. Соединительные штифты обеспечивают гораздо большую гибкость при использовании тестера, а со свободными выводами вы сможете тестировать транзисторы, все еще установленные на радиаторе (однако они не должны оставаться подключенными к остальной части схемы — это НЕ внутрисхемный тестер). |
Все переключение находится на передней панели и состоит в основном из поворотных переключателей. Внимательные могут заметить реле, спрятанное в верхнем левом углу панели. Это было использовано, потому что я не мог достать подходящий кнопочный переключатель, когда собирал тестер, поэтому дополнительное переключение было получено с помощью реле.
Они нуждаются в периодической настройке, чтобы восстановить точность, но, как видно на схемах, этого удалось полностью избежать благодаря новому дизайну (и это тоже хорошо). Опять же, когда устройство было построено, 1% резисторы были практически недоступны, а стандартный допуск, который у меня был в то время, составлял 5%.
Не используйте простые разъемы типа «банан», как это сделал я, — вы пожалеете об этом, потому что они неприятны, если вы хотите использовать провода с двусторонними зажимами. Мое устройство только что получило обновление — гнездо ZIF (нулевое усилие вставки), подключенное E-B-C-E-B, что позволяет использовать любую из трех возможных распиновок транзисторов.Удачных испытаний транзисторов.
Основной индекс Указатель проектов
Уведомление об авторских правах. Эта статья, включая, помимо прочего, весь текст и диаграммы, является интеллектуальной собственностью Рода Эллиотта и © 1999-2022.  |
