Схема прибора для проверки транзисторов
Эта тема неоднократно поднималась на множестве форумов, но так и не найдя готового испытанного или кем то сконструированного прибора, решил изготовить его самостоятельно. Идея состоит в том, что необходимо иметь какую-то базу данных различных типов транзисторов, с которой сравнивать характеристики испытываемого транзистора, и если характеристики укладываются в определенные рамки, то его можно считать исправным.
Все это делать по какой-то упрощенной методике и простым оборудованием. Необходимую базу данных придется собирать конечно же самому, но это все решаемо. Прибор позволяет: — определить исправность неисправность транзистора — определить напряжение на затворе, необходимое для полного открытия транзистора — определить относительное падение напряжения на К-Э выводах открытого транзистора — определить относительную емкость затвора транзистора, даже в одной партии транзисторов есть разброс и его косвенно можно увидеть — подобрать несколько транзисторов с одинаковыми параметрами Принципиальная схема прибора представлена на рисунке.
У меня в наличии был какой-то трансформатор с габаритной мощностью около 40Вт и напряжением на вторичной обмотке 12В. Так же был в наличии китайский цифровой вольтметр-показометр с пределом измерения В.
Я решил использовать питание от сети В, т. Но дело вкуса. Я решил использовать эту особенность. Такие табло, подобные моему сейчас есть в продаже. Дальше расскажу о четырех интересных моментах по схеме и ее работе: 1. Применение лампы накаливания в цепи коллектора испытуемого транзистора обусловлено стремлением первоначально было такое желание визуально видеть, что транзистор ОТКРЫЛСЯ.
Величина ограниченного тока в этой цепи даже при коротком замыкании равна12 ma. Применение 4 шт диодов IN в цепи затвора испытуемого транзистора для медленного разряда емкости затвора транзистора, когда напряжение на его затворе уже снято, а транзистор находится еще в открытом состоянии. Они имеют какой-то ничтожный ток утечки, которым и разряжается емкость.
Из всего вышесказанного становится абсолютно понятно, как все работает, но об этом чуть позже более подробно.
Внешне получилось даже не плохо, за исключением того, что не умею я пока рисовать шкалы и надписи на компьютере, но В качестве гнезд для испытуемых транзисторов замечательно подошли остатки каких то разъемов.
Подключаем испытуемый транзистор как на фото выше 3. Это есть напряжение открытия. Поворачиваем регулятор до упора по часовой стрелке 7. Это есть напряжение К-Э на открытом транзисторе 8.
Это есть проверка целостности транзистора открывается и закрывается 9. Это и есть относительное время разряда емкости затвора транзистора или время закрытия до увеличения падения напряжения на закрывающемся транзисторе более чем 1В.
Чем это время количество больше, тем соответственно емкость затвора больше. Дальше проверяем все имеющиеся транзисторы, и все данные сводим в таблицу. Ниже приведена таблица, которая получилась у меня. Желтым выделены транзисторы, которых не оказалось в наличии, но я ими точно когда то пользовался, поэтому оставил их на будущее. Безусловно, в ней представлены не все транзисторы, которые проходили через мои руки, кое что просто не записал, хотя пишу вроде всегда.
Безусловно у кого то при повторении этого прибора может получиться таблица с несколько иными цифрами, это возможно, т. Отличаются временем закрытия. Оба транзистора применяются в одном и том же аппарате Телвин, Техника , только первые применялись немного раньше года 3, 4 назад , а вторые применяются сейчас.
А в данной ситуации все наглядно видно все налицо. Для первого времени, наверное хватит, а потом подкорректируете свою таблицу со временем.
На этот прибор я потратил около 3 дней, один из которых покупал некоторую мелочевку, корпус и еще один на настройку и отладку. Остальное работа. Безусловно, в приборе возможны варианты исполнения: например применение более дешевого стрелочного милливольтметра необходимо подумать об ограничении хода стрелки вправо при закрытом транзисторе , использовании вместо лампочки еще одного стабилизатора на LM, применении АКБ, установить дополнительно переключатель для проверки транзисторов с p-каналом и т.
Но принцип при этом в приборе не изменится.
Прибор не измеряет характеристик в динамическом режиме, это только статика, как обычным тестером. Но и тестером не все транзисторы поддаются проверке, да и не все параметры можно увидеть. На таких я обычно ставлю маркером знак вопроса???
Можно соорудить и проверку в динамике, поставить маленький ШИМ на К серии, или что-то подобное. Но прибор вообще простой и бюджетный, а главное, он привязывает всех испытуемых к одним рамкам. Ну, вкратце, где то так. Зато все получилось очень просто. На рисунке показана цепь постоянного тока.
Внутренним сопротивлением источника тока можно пренебречь. Установите соответствие между физическими величинами и формулами, по которым их можно рассчитать.
По случаю приобрел испытатель ламп Л Поскольку в сети не нашел доходчивого описания работы с прибором на русском языке на английском есть более менее внятное описание пишу себе на заметку. Лабораторная работа 2. Мы благодарим Вас за выбор прибора HDT из серии измерителей сопротивления изоляции.
Соединения проводников Задача 1 Перенос вещества происходит в случае прохождения электрического тока через: 1 Металлы и полупроводники 2 Полупроводники и электролиты 3 Газы. Основанием для создания данного устройства стало не желание автомобилистов отказаться от привычки проверять зарядные устройства на искру и смотреть на полярность подключения его к аккумулятору.
Получение сведений о погрешностях измерения напряжения. УДК И. Двухполярный источник питания зарядное устройство из компьютерного БП Дмитрий Карелов, г. Кривой Рог В статье рассмотрена конструкция двухполярного лабораторного источника питания средней мощности, изготовленного.
Отчет о ремонте Кайзер ТОР Аппарат получил в разобранном виде. Внешним осмотром обнаружен неправильно наоборот установленный диод D13, и достаточно неаккуратный монтаж при попытке ремонта. Об этом. Назначение и общее описание Бесперебойный источник синусоидального напряжения предназначен для обеспечения бесперебойного электропитания бытовой и специальной.
Простой испытатель тестер тиристоров и симисторов Введение Отдельно взятый транзистор можно проверить на функционирование с помощью простого аналогового омметра.
Проверить тиристор или симистор несколько. Данное устройство вырабатывает напряжение, опасное для жизни. Категорически запрещается: 1. Работать с устройством лицам, не имеющим допуска к оборудованию с напряжением свыше в. Устройство тестирования, зарядки и тренировки аккумуляторов. Быстрое гугление однозначного.
Защита блока питания от перегрузки. Согласно справочным данным статический коэффициент. Грубо говоря: переворачивается деталь. Схема импульсного. Элементы электрических цепей Элементы цепи Соединительные элементы провода Сопротивление резистор Реостат переменный резистор Конденсатор Соединительные элементы, показывают на схеме точки, потенциалы. Нагрузкой постоянного тока являются: светодиоды, лампы, реле, двигатели постоянного тока, сервоприводы, различные исполнительные устройства и т.
Такая нагрузка наиболее просто.
Модулятор тока М Руководство пользователя www. Как ведут себя увеличиваются, уменьшаются, остаются. Ваш браузер. Введение Настоящее руководство обеспечивает всю необходимую информацию по безопасной работе, инструкцию по эксплуатации, обслуживанию и спецификацию на мультиметр — компактный портативный.
Описываемое ниже устройство измеряет: ESR электролитических. Описание устройства 1. Технические характеристики выходное напряжение 0 36 В выходной ток 0 4 А максимальная выходная мощность. Первый тур, 8A Условие Страница 1 из 1 P 8 класс Разложение цвета В этой задаче не требуется оценка погрешностей измерений!
Оборудование Источник белого света; RGB-источник света; блок питания; мультиметр. Инструкция по эксплуатации регулируемого источника питания, модель QJC, V-3A 2xЖК экрана Общее описание Ваш новый регулируемый источник питания обеспечивает точное и стабильное питание постоянного.
Выполнили: Студенты гр. Поручиков, Д. Подгородецкий Преподаватель: С. Инструкция по эксплуатации источника питания, модель ВA , ВA с 2 ЖК-экранами Общее описание Спасибо за покупку и источника питания постоянного тока.
Для того чтобы его использовать правильно,. При замене всех указателей применяется. Практическая работа 8 Проект Пульсар В этом эксперименте мы плавно наращиваем яркость светодиодной шкалы, управляя большой нагрузкой через транзистор.
Светодиодная шкала это десяток отдельных светодиодов,. РЭ 1 Назначение 1. Протянуть винты на разъеме микрофона 2.

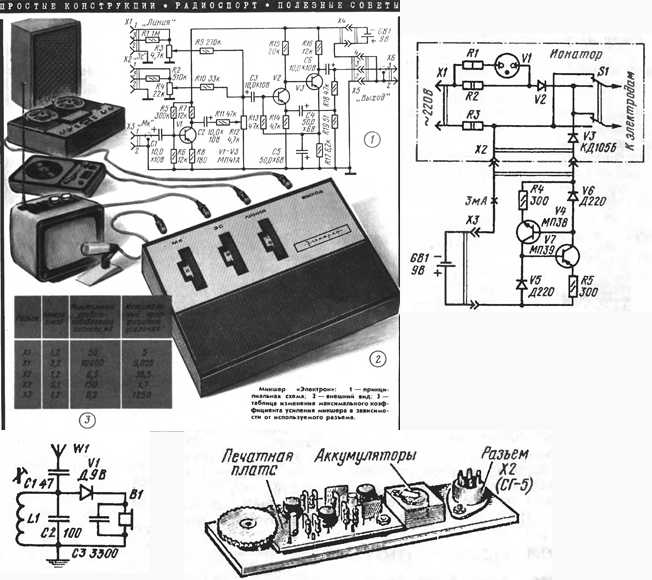

Самодельные приборы — конструкция, описание
Хотя сейчас много в продаже различных приборов и мультиметров, измеряющих коэффициент усиления транзисторов, но любителям что-нибудь мастерить и паять можно порекомендовать несколько несложных схем и доработку. Данный прибор для проверки транзисторов позволяет точно замерять ряд следующих параметров…. Миллиамперметр при этом измеряет ток или напряжение базы транзистора. В режиме вольтметра в цепи базы можно находить минимальное напряжение, при котором базовые и эмиттерные токи проверяемого транзистора перестают зависеть от коллекторного напряжения. Этот параметр важен для оптимизации питающих напряжений усилителей НЧ, транзисторных каскадов отвечающих за линейность преобразуемых сигналов, полу мостовых и мостовых инверторов, и т.
Преобразователь напряжения выполнен на двухтактном микроконтроллере электронных пускорегулирующих аппаратов ЭПРА ЕУ1, по типовой схеме включения.
Прибор для проверки коэффициента усиления мощных и маломощных транзисторов своими руками Хотя сейчас много в продаже.
Устройство измерения коэффициента усиления транзисторов
Сегодня многие радиолюбители занимаются самостоятельной сборкой различных электронных приборов. Надо сказать, это интеллектуальное увлечение, которое не только позволяет постоянно держать мозги в тонусе, но и экономить на покупке новых, иногда дорогостоящих, приборов и дополнений к ним. Сегодня, пожалуй, самым востребованным из всех вариантов электроприборов самостоятельной сборки является блок питания. Часто многие люди интересуется вопросом, как можно своими руками сделать регулируемый блок питания. Именно этому вопросу и будет посвящена сегодняшняя статья. Любой начинающий радиолюбитель мечтает справиться со сборкой регулируемого блока питания, сделанного на полевых транзисторах.
Особенностью такого изделия является то, что здесь имеется возможность регулировать напряжение, получаемое на выходе.
Ремонт сварочного инвертора и силовых узлов своими руками
Загрузок: Схема самодельного прибора, который позволяет проверять работоспособность полевых транзисторов. Прибор предназначен для проверки полевых транзисторов с управляющим p-n. Поскольку выбранная схема включения транзистора обеспечивает.
Прибор для проверки транзисторов Категория: Тестеры. Назад 1 2 3 4 Вперед.
Индукционный нагреватель для автосервиса своими руками
Практически каждый опытный радиолюбитель знает, что исправность почти всех типов транзисторов можно определить простым омметром. Сегодня я приведу небольшую памятку, заглядывая в которую, научимся это делать и мы. Прежде всего сразу определимся, что прозванивать транзисторы как и любые полупроводники нужно обязательно постоянным током. Такой режим обеспечивают практически все бытовые стрелочные тестеры, а вот с цифровыми дело обстоит несколько хуже, поскольку многие из них проводят измерение сопротивлений переменным током.
Для наших целей подойдут лишь те приборы, которые предназначены для проверки диодов.
Тестер полевых транзисторов
Величину зарядного тока можно регулировать, изменяя сопротивление резистора Rl в пределах Ом, что соответствует максимальной величине зарядного тока, равной мА, и минималь-нои — 4 мД, Если же вам необходимо, чтобы зарядный ток превышал мА, транзистор V3 следует установить на радиатор с площадью поверхности 50— см 2 или применить более мощный транзистор, например КТ или КТ Это относительно сложное зарядное устройство имеет смысл собирать, если вам часто приходится заряжать одновременно большие количества аккумуляторов или целые аккумуляторные батареи. При этом необходимо, чтобы входное напряжение превышало суммарную ЭДС аккумуляторной батареи как минимум на 2—3 В. Все эти устройства не требуют наладки и при исправных деталях начинают работать сразу после включения. Не забудьте о мерах безопасности. Зарядные приборы должны быть заключены в корпус из изолирующего материала.
При открытом корпусе включать прибор категорически запрещается. Монтаж любой радиоконструкции начинается с проверки всех деталей, и в первую очередь самых капризных из них — транзисторов.
Прибор для проверки коэффициента усиления мощных и маломощных транзисторов своими руками Хотя сейчас много в продаже.
Схема для проверки тиристоров
Часто такое вмешательство приводит к порче печатных плат, а иногда и самих транзисторов. Поэтому очень хорошо, если под рукой имеется устройство, позволяющее определить исправность транзистора без выпаивания его из платы. Схемы таких устройств приведены в этой статье.
Всем доброго времени суток, хочу представить вот такой пробник для транзисторов, который точно покажет рабочий он или нет, ведь это надёжнее, чем просто прозванивать его выводы омметром как диоды. Сама схема показана дальше. Как мы видим, эта обыкновенный блокинг-генератор. Запускается он легко — деталей очень мало и перепутать что-либо при сборке сложно. Что нам нужно для сборки схемы:.
Давайте подумаем, что откуда можно наковырять.
У любого домашнего мастера обязательно есть прибор для измерения электрических параметров, позволяющий определять работоспособность ламп, напряжение в источнике питания, обнаружить, в каком месте порвались провода.
Большинство электронных устройств радиолюбителей создаются с обязательным применением транзисторов различных типов, чаще всего биполярных, которые являются полупроводниковыми приборами с двумя взаимодействующими переходами и тремя или более выводами, усилительные свойства которых обусловлены явлениями ин- жекции и экстракции неосновных носителей заряда. Работа биполярного транзистора зависит от носителей обеих полярностей. Для всесторонней проверки всех электрических параметров транзисторов потребуется очень сложный ИП, изготовить который в домашней мастерской практически не удается. Вообще-то такой прибор начинающему радиолюбителю и не нужен, так как для большинства рассматриваемых в книге электронных устройств и конструкций достаточно знать лишь один основной параметр — коэффициент усиления и несколько реже необходимо определять величину начального тока коллектора транзистора.
Поэтому можно с успехом обойтись простейшим прибором, измеряющим эти параметры, принципиальная электрическая схема которого дана на рис. Транзистор VT1 подключен к источнику питания, и в цепи его базы протекает ток, величина которого зависит от величины сопротивления резистора R2.
Сейчас многие приборы можно купить, а некоторых и можно не найти в продаже. Схемы приборов построены на старой советской элементной базе, поэтому многие компоненты можно заменить на современные аналоги. Главная особенность этого индикатора — отсутствие питания.
Прибор для проверки коэффициента усиления мощных и маломощных транзисторов своими руками
Прибор для проверки коэффициента усиления мощных и маломощных транзисторов своими руками
Хотя сейчас много в продаже различных приборов и мультиметров, измеряющих коэффициент усиления транзисторов, но любителям что-нибудь мастерить и паять можно порекомендовать несколько несложных схем и доработку.
Данный прибор для проверки транзисторов позволяет точно замерять ряд следующих параметров…
- Коэффициент усиления h31э маломощных транзисторов.
- Коэффициент усиления h31э мощных транзисторов.
- Минимальное напряжение питания коллекторной цепи, при котором сохраняется линейный динамический режим работы маломощных транзисторов.
- Минимальное напряжение питания коллекторной цепи, при котором сохраняется линейный динамический режим работы мощных транзисторов.
- Полярность и соответствие выводов маломощных транзисторов.
- Полярность и соответствие выводов мощных транзисторов.
Принципиальная схема прибора
Работа схемы в режиме измерения коэффициента транзисторов
Эта схема стабилизирует в проверяемом транзисторе ток Б/Э, при этом транзистор открывается и начинает течь ток К/Э, который вызывает падение напряжения на нагрузочных резисторах 36 и 360 ом, для мощных и маломощных транзисторов соответственно. Миллиамперметр при этом измеряет ток или напряжение базы транзистора.
h31э = Iэ/Iб, у нас ток эмиттера стабилизирован, при таком режиме измеряя базовый ток можно легко высчитать h31э и сразу отградуировать шкалу миллиамперметра в единицы коэффициента усиления транзистора.
В режиме вольтметра в цепи базы можно находить минимальное напряжение, при котором базовые и эмиттерные токи проверяемого транзистора перестают зависеть от коллекторного напряжения. Этот параметр важен для оптимизации питающих напряжений усилителей НЧ, транзисторных каскадов отвечающих за линейность преобразуемых сигналов, полу мостовых и мостовых инверторов, и т. д.
Преобразователь напряжения выполнен на двухтактном микроконтроллере электронных пускорегулирующих аппаратов ЭПРА 1211ЕУ1, по типовой схеме включения. Микросхема представляет специализированный микроконтроллер с питанием от 3 до 24 Вольт, с малой потребляемой мощностью, выполненного на полевых транзисторах. Данный контроллер имеет двухтактный выходной каскад с защитным интервалом, содержит малое количество навесных элементов, имеет два вывода для защиты по питанию, вывод для выбора рабочей частоты, максимальный выходной ток 250 мА.
Преобразователь вырабатывает постоянное напряжение 25-30 Вольт для обеспечения режима измерения минимального напряжения, при котором базовые и эмиттерные токи проверяемого транзистора перестают зависеть от коллекторного напряжения.
Обозначение и краткое описание параметров и режимов транзисторов
Для понимания процесса измерения параметров транзисторов, необходимо знать по каким критериям оцениваются измеряемые параметры.
Параметры четырехполюсника взаимосвязаны по определенным системам уравнений, описывающих происходящие процессы.
Если в данное время чаще пользуются одна система, это не значит, что других систем не существует.
Виды систем параметров транзисторов
Существует несколько признанных систем параметров транзисторов.
1. Когда в базовых переменных взяты токи, такая система будет называться, система z — параметров.
Z-система применяется для области низких частот, потому что в ней не учтены реактивные элементы.
По ней измеряются характеристические сопротивления в режиме холостого хода по переменному току, поэтому она вошла в историю как система параметров холостого хода.
В z-системе значения параметров обозначаются буквами r и z.
2. Если в базовых переменных взяты напряжения, такая система будет называться — система y — параметров.
Здесь параметры выражаются в виде полных проводимостей и определяются в режиме короткого замыкания. В y-системе для низких частот параметры определяются активной составляющей проводимости.
В y-системе значения параметров обозначаются буквами g.
Систему y-параметров удобно применять для характеристики параметров плоскостных транзисторов, так как при этом не нужно создавать режима холостого хода. Режим короткого замыкания по переменному току в этой системе создается шунтированием выхода конденсатором.
В этой системе возникают трудности при измерении проводимости обратной связи g12, Потому что для этого измерения необходимо создать режим короткого замыкания на входе транзистора.
Y-систему удобно применять для расчетов, особенно если есть необходимость сравнить транзисторный каскад с ламповым.
Параметры этой системы наиболее близки к параметрам электронных ламп.
Эту систему можно назвать системой режима короткого замыкания.
3. Если в базовых переменных взяты входные токи и выходные напряжения, такая система будет называться — система h — параметров. Она же смешанная система.
Смешанная система является наиболее удобной для определения параметров транзисторов.
В h-системе значения параметров обозначаются буквами hб, hэ, hк, для базовых, эмиттерных и коллекторных цепей соответственно.
Коэффициент передачи тока или коэффициент усиления по току.
Коэффициентом передачи тока называют отношение тока коллектора к вызвавшему его току базы.
Коэффициент передачи тока h31 в системе h параметров имеет следующие обозначения:
· h31б коэффициент передачи тока в схемах с общей базой, это hб параметры.
· h31э коэффициент передачи тока в схемах с общим эмиттером, это hэ параметры.
· h31к коэффициент передачи тока в схемах с общим коллектором, это hк параметры.
Но для коэффициента передачи тока есть общее обозначение, применяемое во всех трех приведенных системах параметров, обозначаемое греческими буквами Альфа и Бэта, которое имеет следующий вид.
· Греческой буквой Альфа, обозначается коэффициент усиления по току для транзисторов, включенных по схеме с общей базой — ОБ. Он же обозначается как -h31б. Альфа = — h31б.
· Греческой буквой Бэта, обозначается коэффициент усиления по току для транзисторов, включенных по схеме с общим эмиттером — ОЭ. Он же обозначается как -h31б. Вэта = h31э.
Справка
Транзисторы, у которых между коллектором и эмиттером включен диод, защищающий транзистор от инверсных (обратных) токов, возникающих в результате переходного процесса при работе на индуктивную нагрузку и при возникающем изменении полярности питающего напряжения. Такие транзисторы не пригодны для использования в инверторных мостовых схемах.
Испытатель для транзисторов
Данный прибор работает без единой поломки с 1981 года, за период эксплуатации не было ни одного экземпляра транзистора, которого этот прибор не смог проверить.
Предлагаемый испытатель транзисторов может с достаточной для схем точностью определять величину усиления транзисторов до 1000 единиц. Это позволяет определять коэффициент усиления составных транзисторов. Прибор точно проверяет усиление транзисторов любой мощности без дополнительных коммутаций.
Прибор позволяет очень быстро проводить следующие измерения:
- Проверку работоспособности транзистора.
- Определения коэффициента усиления одиночных транзисторов.
- Определения коэффициента усиления составных транзисторов.
- Определения проводимости транзистора.
- Определения соответствия выводов транзистора.
- Подбор транзисторов с одинаковым коэффициентом усиления.
Принцип действия прибора основан на том, что испытываемый транзистор V1 вместе с транзистором V2 образуют несимметричный мультивибратор.
Параметры мультивибратора подобраны таким образом, что генерация импульсов возможна только тогда, когда суммарное сопротивление резисторов, включенных в цепь базы испытуемого транзистора, численно равно или чуть меньше значения его коэффициента h31э.
Если сопротивление в цепи базы транзистора V1 больше его коэффициента передачи по току, генерация не возникает, и звука нет.
Структуру проверяемых транзисторов устанавливают переключателем S1.
Переменный резистор R3, должен быть группы «А», с линейной зависимостью характеристики.
В приборе примененные транзисторы можно заменить на следующие.
V2 — КТ315, V3 — ГТ404, V4 — ГТ402 или их импортные аналоги.
Чем больше усиление транзистора, тем дольше будет слышен звук в динамике.
Схема была опубликована в журнале «Radioamatater» Югославия и в журнале «Радио» №10, за 1981 год.
Спасибо за внимание. Удачи!
Автор:Белецкий А. И.
Доработка испытателя транзисторов
Для данного испытателя транзисторов можно сделать две доработки (сайт:domcxem.ru).
Введена проверка полевых транзисторов и унифицированный звуковой сигнализатор.
Доработанная схема испытателя транзисторов.
1) Отдельная фиксируемая кнопка включает в «базу» проверяемого транзистора резистор, сопротивлением 100 КОм, заземленный с другой стороны. Так измеритель может проверять полевые транзисторы с p-n переходом и p или n каналом (КП103 КП303 и им подобные). Также, без переделки, в этом режиме можно проверять МОП транзисторы с изолированным затвором n- и p- типа (IRF540, IRF9540 и т.п.)
2) В коллектор второго транзистора измерительного мультивибратора (выход НЧ сигнала) я включил детектор с удвоением, по обычной схеме нагруженный на базу КТ 315-го. Таким образом, К- Э переход этого ключевого транзистора замыкается, когда в измерительном мультивибраторе возникает генерация (определён коэффициент передачи). Ключевой транзистор, открываясь, заземляет эмиттер ещё одного транзистора, на котором собран простейший генератор с резонатором на трёхвыводном пьезоэлементе – типовая схема генератора вызывного сигнала «китайского» телефона.
Фрагмент схемы мультиметра – узел проверки транзисторов – приведён на рисунке, выше.
Такое схемное нагромождение было вызвано желанием использовать тот же вызывной генератор в узле сигнализации перегрузки по току лабораторного блока питания, так как первый, собранный мной, по упомянутой схеме, испытатель параметров транзисторов, был встроен в ЛБП.
Второй измеритель был встроен самодельный в многофункциональный стрелочный мультиметр, где один трёхвыводной пьезоизлучатель использовался как сигнализатор в режиме «пробник» (звуковая проверка короткого замыкания) и испытатель транзисторов.
Теоретически (я не пробовал), этот испытатель можно переделать для проверки мощных транзисторов, уменьшив, например, на порядок сопротивления резисторов в обвязке проверяемого транзистора.
Так же, возможно зафиксировать резистор в базовой цепи (1 или 10 кОм) и изменять сопротивление в коллекторной цепи (для мощных транзисторов).
P.S. Смотрите также: прибор для проверки величин допустимых напряжений и напряжений утечек транзисторов, диодов, конденсаторов и других радиодеталей.
Метки: [ устройства ]
ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:
П О П У Л Я Р Н О Е:
- Коды ошибок принтеров Canon
- Автоматика для инкубатора
- Ремонтируем сами пылесос, стиральную машину, холодильник
Коды ошибок принтеров Canon
Подробнее…
Если вы задались целью сделать полностью автоматический инкубатор для вывода птицы, то как вариант можете рассмотреть предложенную ниже автоматику для инкубатора. Она включает универсальный терморегулятор с регулировкой влажности, установлен таймер управления приводом поворотного устройства, звуковой сигнализатор нехватки уровня воды, а также устройство управления внешним зарядным устройством для аккумулятора (АКБ).
Подробнее…
Ремонт пылесосов
При ремонте пылесоса можно заменить двигатель, якорь в двигателе и угольные щетки. Для примера рассмотрим ремонт пылесоса «Буран».
Сначала нужно разобрать пылесос. Для этого открыть откидные замки и снять пылесборник. Снять матерчатый фильтр с уплотнительным кольцом. Открутить 4 винта, соединяющие верхний корпус с промежуточным. Подробнее…
Популярность: 8 212 просм.
Power Semiconductor Tester — Тесты силовых транзисторов, SCRS, TRIACS и Diodes
Дэвид Эштон 5 июля, 2022
на Дэвид Эштон на Test & Seasurement
Testing Power Semicondoctors Alwearnd. Мультиметры не обеспечивают достаточное напряжение или ток для проведения надлежащего теста. Тестирование с блоками питания и резисторами неудобно. Представленный здесь простой тестер выполнит базовые тесты «годен/не годен» силовых транзисторов, полевых МОП-транзисторов, тринисторов, симисторов и диодов.
Принципиальная схема тестера силовых полупроводников показана на рис. 1 . S1 является переключателем включения/выключения, а S2 меняет полярность питания на тестовую схему (для транзисторов NPN/PNP, N- и P-канальных MOSFET, SCR и TRIAC).
Для моего прототипа тестера мне удалось найти центральный выключатель для S2, поэтому S1 мне не понадобился.
S3 — также тип со смещенным центром — подает напряжение и ток на базу/затвор тестируемого устройства через резистор 680 Ом. Для тестирования полевых МОП-транзисторов с их затворами с высоким импедансом также предусмотрены сенсорные панели, поэтому вместо этого вы можете использовать сопротивление пальца (обычно около 1 МОм).
Когда устройство включается, это отображается небольшой лампочкой L1, которая ограничивает ток примерно до 300 мА — этого достаточно, чтобы показать, что устройство работает правильно.
Эксплуатация
Для проверки BJT , выберите полярность с помощью S2 и подключите устройство. L1 должен загораться для положения ON S3 и должен быть выключен, если S3 находится в положении OFF или GND .
Чтобы протестировать MOSFET , снова выберите полярность с помощью S2 и установите S3 в центральное положение OFF . При прикосновении к двум верхним сенсорным панелям он должен включиться и загореться L1. L1 останется гореть, если вы уберете палец. Это связано с емкостью затвора MOSFET и указывает на хорошую изоляцию затвора. Коснитесь двух нижних тачпадов, и он должен погаснуть. Кстати, Darlington BJT также могут слегка подсвечиваться верхними сенсорными панелями, особенно если вы намочили пальцы!
Для проверки SCR поместите S2 в положение N . Когда S3 находится в состоянии ON , SCR должен сработать и загореться L1, и останется включенным, даже если S3 переведен в OFF или GND . Только когда вы отключите питание с помощью S1 или S2, он отключится.
TRIAC аналогичны SCR, но проверяйте их при обеих полярностях S2. Опять же, они будут оставаться включенными до тех пор, пока подача не будет прервана.
Диоды можно подключить к A и K клеммы и будут проводить — освещение L1 — только для одного положения S2.
Настройка
Так как электрическая схема настолько проста, можно использовать двухточечную проводку, используя клеммы выключателей и розетки для монтажа. Для сокетов вы можете использовать обрезанные гнезда IC или импровизировать из других разъемов. Я вставил несколько тестовых проводов, чтобы справиться с устройствами, которые не подходят к розеткам. Мой готовый тестер показан на рис. 2 . Это очень удобно для тестирования устройств, которые я снял со старых плат.
Вопросы или комментарии?
У вас есть технические вопросы или комментарии по поводу его статьи? Напишите автору по адресу [email protected] или свяжитесь с Elektor по адресу [email protected].
Об авторе
Дэвид Эштон родился в Лондоне, вырос в Родезии (ныне Зимбабве), жил и работал в Зимбабве, а сейчас живет в Австралии.
Он интересовался электроникой с тех пор, как был «по колено к кузнечику». Родезия не была центром вселенной электроники, поэтому адаптация, замена и поиск компонентов были навыками, которые он приобрел рано (и до сих пор ими гордится). Он руководил лабораторией электроники, но в основном работал в сфере телекоммуникаций.
Читать статью полностью
Скрыть статью полностью
Добавить оценку этой статье
Имя *
Фамилия *
Псевдоним
Электронная почта *
Пароль *
Подтвердить пароль *
Как проверить силовые транзисторы
Как проверить силовые транзисторы (также известные как модуль зажигания или воспламенитель):
Этот тест проверяет силовые транзисторы на работоспособность.
Если это не удается, ваш транзистор (ы) неисправен. Обратите внимание, что силовые транзисторы все еще могут быть слабыми, прерывистыми или выходить из строя при температуре, которую этот тест не проверяет (хотя вы часто можете вывести из строя плохие транзисторы, нагрев их феном или тепловой пушкой, что я настоятельно рекомендую).
Исходная информация: Этот тест лучше, чем тест в руководствах (в которых используется омметр) по следующим причинам:
1) Для версии с ручным управлением требуется аналоговый омметр, которого у большинства людей нет и который трудно достать (и зачем покупать его только для этого теста?). Цифровой, который есть у всех людей в мультиметре, не будет правильно считывать показания ни по одной из его шкал сопротивления (поскольку силовой транзистор нелинейный и работает от входного тока, а не от напряжения). Если на то пошло, аналоговый омметр также не будет последовательно считывать показания на своих шкалах сопротивления (поскольку его выходное напряжение на шкалах сопротивления зависит от шкалы и нагрузки, что затем изменяет получаемые вами показания сопротивления).
2) Полярность щупов омметра должна быть правильной (аналоговые омметры на самом деле имеют обратную полярность, на что рассчитывает ручная версия – цифровые не меняются местами).
3) В этом тесте силовой транзистор управляет фактической нагрузкой (лампочкой) для более полного и реалистичного теста, где ручная версия не управляет никакой нагрузкой.
(Примечание: номера контактов для следующих контактов указаны на разъеме со стороны силового транзистора, а не на разъеме со стороны жгута проводов (для которого я указал цвет провода в скобках, чтобы помочь определить правильный контакт). Также знайте, что любой отсутствующие контакты в разъеме по-прежнему считаются номером контакта, поэтому 8-контактный разъем по-прежнему имеет контакты 1–8, даже если один провод/контакт может отсутствовать (например, контакт 5. Это справедливо для всех разъемов в автомобиле).
Важно: Вы должны использовать небольшую лампочку накаливания 12 В, которая потребляет ток, скажем, от 3 до 25 Вт (автомобильный тестер, задний фонарь, лампа указателя поворота, стоп-сигнал, плафон).
НЕ ИСПОЛЬЗУЙТЕ СВЕТОДИОД, так как он будет ярко светиться, даже если ток будет всего 30 мА. Они также нелинейны, имеют низкое напряжение включения и проводят только в одной полярности, поэтому обратная полярность вводит в заблуждение.
Примечание: Часто вы можете использовать функцию непрерывности цифрового омметра (в положении селектора с зуммером) вместо 12 В и лампочки в этом тесте, если хотите. Просто поместите положительный провод на контакт, к которому вы подключаете отрицательную батарею 1,5 В (например, контакт 3), а отрицательный провод на контакт, к которому должен быть подключен свет (например, контакт 1 или 8). [Если это не сработает, попробуйте поменять местами провода, так как ваш омметр может иметь обратную полярность для этой функции.] У вас должна быть непрерывность только тогда, когда батарея 1,5 В подключена, как в тесте (например, плюс к контакту 2 или 7). Это не так хорошо, как использование метода 12 В и лампочки, но обычно дает тот же результат.
На 2g turbo (Примечание: 2g NT не имеет силовых транзисторов):
Отсоедините 8-контактный разъем силового транзистора.
Для проверки силового транзистора цилиндров 1 и 4:
Подсоедините отрицательную клемму батареи 1,5 В к контакту 3 (черный провод) разъема. Подсоедините отрицательную клемму 12-вольтовой батареи также к контакту 3. Подсоедините положительную клемму 12-вольтовой батареи к одной стороне 12-вольтовой лампочки. Подключите другую сторону лампочки 12 В к контакту 8 (черный/белый). Свет не должен гореть. Теперь подключите положительный аккумулятор 1,5 В к контакту 7 (черный/синий). Свет должен продолжаться.
Для проверки силового транзистора цилиндров 2 и 3:
Подсоедините отрицательную клемму батареи 1,5 В к контакту 3 (черный провод) разъема. Подсоедините отрицательную клемму 12-вольтовой батареи также к контакту 3. Подсоедините положительную клемму 12-вольтовой батареи к одной стороне 12-вольтовой лампочки. Подключите другую сторону лампочки 12 В к контакту 1 (синий/черный). Свет не должен гореть. Теперь подключите положительный аккумулятор 1,5 В к контакту 2 (коричневый/красный).
Свет должен продолжаться.
На 91-94 турбо или NT:
(Примечание: распиновка такая же, как у 2g turbo, но цвета проводов другие.)
Отсоедините 8-контактный разъем силового транзистора.
Для проверки силового транзистора цилиндров 1 и 4:
Подсоедините отрицательную клемму батареи 1,5 В к контакту 3 (черный провод) разъема. Подсоедините отрицательную клемму 12-вольтовой батареи также к контакту 3. Подсоедините положительную клемму 12-вольтовой батареи к одной стороне 12-вольтовой лампочки. Подключите другую сторону лампочки 12 В к контакту 8 (желто-зеленый). Свет не должен гореть. Теперь подключите положительный аккумулятор 1,5 В к контакту 7 (желтый). Свет должен продолжаться.
Для проверки силового транзистора цилиндров 2 и 3:
Подсоедините отрицательную клемму батареи 1,5 В к контакту 3 (черный провод) разъема. Подсоедините отрицательную клемму 12-вольтовой батареи также к контакту 3. Подсоедините положительную клемму 12-вольтовой батареи к одной стороне 12-вольтовой лампочки.
Подключите другую сторону лампочки 12 В к контакту 1 (желтый/черный). Свет не должен гореть. Теперь подключите положительный аккумулятор 1,5 В к контакту 2 (желтый/красный). Свет должен продолжаться.
На 90 турбо или NT:
Отсоедините 6-контактный разъем силового транзистора.
Для проверки силового транзистора цилиндров 1 и 4:
Подсоедините отрицательную клемму батареи 1,5 В к контакту 3 (черный провод) разъема. Подсоедините отрицательную клемму 12-вольтовой батареи также к контакту 3. Подсоедините положительную клемму 12-вольтовой батареи к одной стороне 12-вольтовой лампочки. Подключите другую сторону лампочки 12 В к контакту 1 (желто-зеленый). Свет не должен гореть. Теперь подключите положительный аккумулятор 1,5 В к контакту 2 (желтый). Свет должен продолжаться.
Для проверки силового транзистора цилиндров 2 и 3:
Подсоедините отрицательную клемму батареи 1,5 В к контакту 3 (черный провод) разъема. Подсоедините отрицательную клемму 12-вольтовой батареи также к контакту 3.
