Усилитель звука на 2 транзисторах

Регистрация Вход. Ответы Mail. Вопросы — лидеры Квадрокоптер летит токо в верх модель YH 1 ставка. Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • УСИЛИТЕЛИ ЗВУКА СВОИМИ РУКАМИ
  • Усилитель звука на транзисторах
  • Заказ усилителя Худа — Часть 2
  • Схема простого усилителя звука на транзисторах
  • УСИЛИТЕЛИ ЗВУКА СВОИМИ РУКАМИ
  • Самый простой усилитель звука

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Усилитель Звука + Хороший Bass — на двух транзисторах своими руками.

УСИЛИТЕЛИ ЗВУКА СВОИМИ РУКАМИ


Эта схема усилителя звука была создана всеми любимым британским инженером электронщик-звуковик Линсли-Худом. Сам усилитель собран всего на 4-х транзисторах. С виду — обыкновенная схема усилителя НЧ, но это лишь с первого взгляда. Опытный радиолюбитель сразу поймет, что выходной каскад усилителя работает в классе А. Гениально то, что просто и эта схема тому доказательство. Это сверхлинейная схема, где форма выходного сигнала не изменяется, то, есть на выходе мы получаем ту же форму сигнала, что на входе, но уже усиленный.

Схема более известна под названием JLH — ультралинейный усилитель класса А , и сегодня я решил представить ее вам, хотя схема далеко не новая. Данный усилитель звука, своими руками собрать может любой рядовой радиолюбитель, благодаря отсутствию в конструкции микросхем, делающей его более доступным.

В моем случае использовались только отечественные транзисторы, поскольку с импортными напряг, да и стандартные транзисторы схемы, найти нелегко.

Выходной каскад построен на мощных отечественных транзисторах серии КТ — именно с ними звук кажется лучше. Для раскачки выходного каскада использован транзистор средней мощности серии КТ удалось найти с трудом. Все транзисторы можно заменить на другие в выходном каскаде можно использовать КТ или Замены не критичны.

Было создано несколько версий этого усилителя, все они звучат… божественно, других слов не могу найти. Мощность представленной схемы не более 15 ватт плюс минус , ток потребления 2 Ампер иногда чуть больше. Транзисторы выходного каскада будут греться даже без подачи сигнала на вход усилителя. Странное явление, не правда ли? Но для усилителей класса. А, это вполне нормальное явление, большой ток покоя — визитная карточка буквально всех известных схем этого класса.

В ролике представлена работа самого усилителя, подключенного к колонкам. Обратите внимание, что ролик снят на мобильный телефон, но о качестве звука можно судить и так. После включения становится ясно, что за усилитель перед вами.

Но вышесказанное не касается схемы Джона Линсли, ультралинейность схемы позволяет полностью повторить форму входного сигнала, этим получая только чистое усиление и синусоиду на выходе. Усилитель Ланзар своими руками. В моем случае схема усилителя звука была реализована на макетной плате, пока нет возможности собрать второй канал, но в будущем обязательно сделаю и помещу все в корпус.

Самый простой усилок из мной собранных,и моща на выбор. Ребята , подскажите пожалуйста. Есть ктг и а , но по три штуки. Как я понимаю делать два канала на разных выходных не гуд. Можно ли поставить скажем т3 — кт , а т4 — кт , или наоборот. Или всё таки лучше воткнуть кт коих в достатке.

И есть ли требования по мощности резисторов , в частности р2? Если кто подскажет , буду благодарен. Переменный резистор Р2 может быть любой мощности, так как ток через него протекает мизерный.

Можно и такой. Есть еще неплохой усилитель шушурина 70х годов, посмотри схемку если надумаешь собирать проконсультирую. Номинал конденсаторов по напряжению, такой же как напряжение источника питания усилителя, в крайнем случае не более 25 вольт.

Можно ли выходные транзисторы заменить на 2т первый транзистор на мп26 и второй на кт а питание давать 12в 1А? Просто я начинающий не все знаю и деталей маловато.

Транзисторы 2Т очень хорошо подойдут в выходном каскаде этого усилителя. Источник питания для усилителя с расчётным током! Схему собрал, но динамик все время пульсирует и сигнал с телефона не воспроизводит.

Вместо КТ поставил КТ Может кто подскажет, в чем может быть дело? Этот усилитель хорошо подойдет к пискунам, но не как не к среднечастотникам, если только не громко слушать. А так вполне можно youtube. То есть где то от 5тыс Герц он уже хорошо играет, сам я его спаял, но пока он у меня не работает что то, кт взял вообще не нашел, остальные проблемно, буду искать ошибку.

Всё зависит от тока покоя без сигнала. Но нужен радиатор на каждый выходной транзистор не менее кв см. Изготавливал этот усилок. Понравился как работает. Ток покоя выходных транзисторов был в пределах 95 ма. Выходники греются немного. В паре с усилителем для НЧ и биампинг. Будет всеяден для всех жанров музыки, не только рояль. Для отправки комментария вам необходимо авторизоваться. Skip to content Как сделать усилитель для колонок Схема усилителя звука В моем случае использовались только отечественные транзисторы, поскольку с импортными напряг, да и стандартные транзисторы схемы, найти нелегко.

В тему: Усилитель Ланзар своими руками. Отзывы: Саша Зинченко :. Рейтинг: 0. Войдите, чтобы ответить. New Life:. Добавить комментарий Отменить ответ Для отправки комментария вам необходимо авторизоваться. Войти с помощью:.


Усилитель звука на транзисторах

Эта схема усилителя звука была создана всеми любимым британским инженером электронщик-звуковик Линсли-Худом. Сам усилитель собран всего на 4-х транзисторах.

С виду — обыкновенная схема усилителя НЧ, но это лишь с первого взгляда. Опытный радиолюбитель сразу поймет, что выходной каскад усилителя работает в классе А. Гениально то, что просто и эта схема тому доказательство.

Оптимальные транзисторы в усилитель Худа года, как JBL MII, 6 ом, чувствительность 91 дБ, уменьшенная в 2 раза Наиболее важные для звука детали, как-то выходные транзисторы, емкости по.

Заказ усилителя Худа — Часть 2

В этой статье мы поговорим об усилителях. Эти устройства могут быть выполнены как на транзисторах, так и на микросхемах. Хотя некоторые радиолюбители, отдавая дань моде на винтаж, делают их по старинке — на лампах. Здесь советуем посмотреть отличный сборник схем. Особое внимание начинающих хочу обратить на микросхемы автомобильных усилителей с ти вольтовым питанием. Используя их можно получить довольно качественный звук на выходе, причем для сборки практически достаточно знаний школьного курса физики. Порой из обвеса, или говоря другими словами, тех деталей на схеме, без которых микросхема не будет работать, на схеме бывает буквально 5 штук.

Одна из подобных, усилитель на микросхеме TDAQ приведена на рисунке:.

Схема простого усилителя звука на транзисторах

Купив хороший ноутбук или крутой телефон, мы радуемся покупке, восхищаясь множеством функций и скоростью работы устройства. Вместо полноценного и чистого звучания, мы слышим невразумительный шёпот с фоновым шумом. Но не стоит расстраиваться и ругать производителей, проблему со звуком можно решить самостоятельно. Если вы немного разбираетесь в микросхемах и умеете хорошо паять, то вам не составит труда сделать собственный усилитель звука. В нашей статье мы расскажем как сделать усилитель звука для каждого типа устройства.

Вход Забыли пароль? Популярные статьи.

УСИЛИТЕЛИ ЗВУКА СВОИМИ РУКАМИ

Мне потребовалось сделать простой усилитель звука Вт для колонок к мобильному. После блуждания по просторам интернета, мною была найдена схема усилителя из пром. Мною схема была немного доработана и вот, что получилось:. Мощность: около 2Вт. Питание: однополярное, 9В.

Самый простой усилитель звука

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Простейший усилитель звука на одном транзисторе за 15 минут.

Эти устройства могут быть выполнены как на транзисторах, так и на Ниже приведены 2 схемы усилителя на микросхеме TDA, первая стерео.

Вход Забыли пароль? Популярные статьи. Оцените эту работу. Средняя оценка: 1 2 3 4 5.

Войти Регистрация. Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены. Обзор ICO fatcats. Универсальный коммутатор для ноутбуков от Baseus — обзор фото.

Усилители Music Angel. КТ Filament Voltage 6.

Схема простого усилителя звука на транзисторах , которая реализована на двух мощных составных транзисторах TIPTIP установленных в выходном каскаде, двух маломощных BCB в дифференциальном тракте и один BDC в цепи предварительного усиления сигнала — всего пять транзисторов на всю схему! Такая конструкция УМЗЧ свободно может быть использована например в составе домашнего музыкального центра или для раскачки сабвуфера установленного в автомобиле, на дискотеке. Главная привлекательность данного усилителя мощности звука заключается в легкости его сборки даже начинающими радиолюбителями, нет необходимости в какой либо специальной его настройке, не возникает проблем в приобретении комплектующих по доступной цене. Представленная здесь схема УМ обладает электрическими характеристиками с высокой линейностью работы в частотном диапазоне от 20Гц до Гц. Принципиальная схема простого усилителя звука. Есть и другой вариант получения еще большей мощности на выходе, это например: — включить два таких УМЗЧ по мостовой схеме, то тогда естественно на выходе мы получим более Вт. Для обеспечения схемы устройства нужным питанием, потребуется собрать не сложный двух-полярный блок питания с выпрямителем переменного напряжения.

Простой умзч ватт. Этот простой но очень мощный транзисторный усилитель звука на максимальную мощность ватт, сможет спаять даже не слишком опытный радиолюбитель. Простой усилитель в классе А.


Схема двух простых усилителей » Вот схема!

Оба усилителя сделаны по простым транзисторным схемам на широко распространенной элементной базе, не имеют в своем составе микросхем и обеспечивают достаточно высокие характеристики, для того, чтобы их можно было использовать в качестве ремонтных модулей при ремонте зарубежных аудиоцентров средней сложности, или при конструировании другой аудиотехники. Принципиальная схема первого усилителя показана на рисунке выше.

Характеристики усилителя:

Номинальная чувствительность……0,35В.
Номинальная выходная мощность при сопротивлении нагрузки 4 ом……… 10 Вт.
Диапазон воспроизводимых частот…….. 40… 20000 Гц
Скорость нарастания выходного напряжения …………………………… 25В/мкс.
Коэффициент нелинейных искажений во всем частотном диапазоне не более 0,35%. Напряжение питания……………….. 11…16В

Первый каскад на транзисторе VT1 работает в усилителе напряжения, остальные VT2-VT5 (все с малым напряжением насыщения икэ) образуют составной эмиттерный повторитель, усиливающий сигнал по мощности, работающий в классе «АВ»(с током покоя 20-30 мА). Диоды VD1 и VD2 служат для термостабилизации тока покоя усилителя. VT3 обеспечивает необходимую раскачку транзистора VT5, что позволяет получить достаточно высокую выходную мощность при относительно низковольтном однополярном питании.

Дополнительно с этой-же целью в усилитель введены две цепи ПОС по напряжению. При положительной полуволне работает цепь R5R6C3, а при отрицательной — R8R9C4. Преимущество такой ПОС в том, что она введена в коллекторные цепи выходных транзисторов и приводит к максимальному увеличению амплитуды сигнала на выходе усилителя.

С целью уменьшения нелинейных искажений, имеющих место в результате действия системы ПОС и из-за не симметричности плеч выходного каскада, усилитель охватывается общей отрицательной обратной связью по напряжению через цепь R4R1С1. Параметры этой цепи выбраны таким образом, чтобы обеспечить стабильность режима работы усилителя по постоянному току (за счет-действия гальванической ООС через R4), и получить необходимый коэффициент усиления всего усилителя (соотношение R4 и R1).

В усилителе применены постоянные резисторы типа МЛТ 0,25 и МЛТ 0,5, подстроенный резистор СП3-4а, оксидные конденсаторы малогабаритные К50-35 или аналогичные импортные. Транзистор КТ3117 можно заменить на КТ501М.

Налаживание начинают с установки режима по постоянному току при помощи резистора R3 таким образом, чтобы напряжение в точке соединения эмиттеров VT4 и VT5 было точно равно половине напряжения питания. При этом напряжение на коллекторе VT1 должно быть в пределах 8..8,5В. Ток покоя выходного каскада устанавливается подбором номинала R7.

Рис.2

Принципиальная схема второго усилителя показана на рисунке 2.

Характеристики усилителя:

Номинальная чувствительность…….. 1,2В.
Номинальная выходная мощность при сопротивлении нагрузки 4 ом……… 10 Вт.
Диапазон воспроизводимых частот при неравномерности 3 дб……… 60…. 40000 гц
Коэффициент нелинейных искажений не более…………………………………………. 0,25%.
Отношение сигнал/шум не менее …. 75 дб.
Напряжение питания……………. 11…16B

Каскад предварительного усиления по напряжению сделан на транзисторе VTI. Коэффициент усиления этого каскада зависит от параметров цепи ООС C3R4 (подбором номинала R4 можно устанавливать желаемый коэффициент усиления всего усилителя).

Конденсатор С4 обеспечивает вольт-добавку, а С2 и С5 устраняют склонность к самовозбуждению усилителя. Транзистор VT2 усиливает сигнал до уровня, необходимого для работы выходного каскада. Температурная стабильность усилителя обеспечивается каскадом на транзисторе VT3, корпус которого должен быть плотно прижат к общему радиатору транзисторов выходного каскада.

В усилителе работают резисторы типа МЛТ, подстроечный резистор — СП3-4а, оксидные конденсаторы типа К50-35 или аналогичные импортные, неполярные конденсаторы любого типа, малогабаритные.

Транзистор КТ805АМ можно заменить на КТ819АМ. Благодаря схемному решению выходного каскада выходные транзисторы VT6 и VT7 можно установить на общий радиатор без изолирования.

Ток покоя выходного каскада равен 20 мА, он устанавливается подстройкой R10. После этого подбором номинала резистора R3 устанавливается баланс выходного каскада (напряжение на коллекторах VT6 и VT7 должно быть равно половине напряжения питания.

Схема двухтранзисторного аудиоусилителя

Введение

Во многих наших руководствах мы построили различные типы схем усилителя, более простые или более сложные, и мы изо всех сил старались придумать различные схемы усилителя, которые дают четкое понимание новичкам. Из этих схем одной из основных схем, которые мы сделали, был усилитель на одном транзисторе.

Схема хороша для понимания, но не может обеспечить эффективное и достаточное усиление на выходе. Чтобы сделать это более эффективным или полезным или получить больше выгоды, дизайнеры уже придумали идею нескольких этапов. Итак, эта статья основана на той же идее или топологии. Следовательно, в этом уроке мы будем использовать два каскада с двумя разными транзисторами, NPN и PNP, чтобы создать нашу схему усилителя. Эта схема широко известна как двухтранзисторный усилитель или схема двухкаскадного усилителя. Схема обеспечивает более высокую пропускную способность при меньших затратах.

Buy From Amazon

Hardware Components

The following components are required to make Audio Amplifier Circuit

9, 1, 1 9, 1, 1 9, 1, 1 9, 1, 1 9, 1, 1 9, 1, 10035 Transistor
S. No Components Value Qty
1 Ceramic Capacitor 100NF 2
2 Резистор 100R, 10K, 12K, 100K, 120K 1, 1, 1, 1
3
3
3
3
3
3 BC547, BC557 1, 1
4 Батарея 1
1 1

975 1

. BC547

Распиновка BC557

Для получения подробного описания распиновки, размеров и технических характеристик загрузите техническое описание схемы аудиоусилителя BC557

Описание работы

Эта двухтранзисторная схема усилителя состоит из двух каскадов. На первом этапе используется транзистор NPN. Когда мы подаем питание на схему и подаем звуковой сигнал на базу первого транзистора (NPN), ток течет между коллектором и эмиттером. Таким образом, протекающий ток пропорционален звуковому сигналу. Транзистор усиливает сигнал и обеспечивает его выход на коллекторе. Коллектор этого транзистора соединен с базой PNP-транзистора, поэтому он запускает второй транзистор. Резисторы 100K и 12K предназначены для установки базы соответствующих транзисторов. Широкая полоса пропускания и выход усилителя с высоким коэффициентом усиления наблюдаются на коллекторе PNP-транзистора.

Применение и использование

  • Для радиосигналов.
  • Портативные устройства.
  • Электронные аудиоустройства.

Похожие сообщения:

Усилители звука с двумя транзисторами и их приложения

Микрофон

Транзисторный усилитель, который увеличивает уровень мощности сигналов, будет иметь диапазон звуковых частот, называется транзисторным усилителем мощности звука. Практический усилитель содержит ряд каскадов, которые будут усиливать слабые сигналы до тех пор, пока не будет достигнута необходимая мощность для активации устройства вывода, такого как громкоговорители. На некоторых этапах многокаскадный усилитель будет выполнять функции усилителя напряжения, поэтому максимальная мощность на последнем этапе называется каскадом мощности. Приведена принципиальная блок-схема аудиоусилителей.

На приведенном выше рисунке последний каскад — усилитель мощности звука, он будет отличаться от всех предыдущих каскадов. Транзистор, который подходит для усилителя мощности, известен как силовой транзистор. Размер транзистора отличается от размера другого транзистора, и обычно он выдерживает большую мощность. Аудиоусилители используются для подачи наибольшей мощности на низкое сопротивление нагрузки, а диапазон сопротивления составляет от 300 Ом от передающей антенны до 8 Ом для громкоговорителей.

Звуковая система расскажет о звуках, их настройке и интеграции с движком. На любой платформе звуковая система будет поддерживать несколько свобод, и это иерархическая система классификации и предлагаемые ею интерфейсы. Звуковая система используется в звуковых сущностях и воспроизводит звуки, которые находятся в аналитическом коде. При использовании технологии Firelight основная поддержка приходится на FMOD-Ex Liberty, и она также используется в базовом аудиопорте X для X box360 и в фиктивной системе.

Псевдоним звуковой системы

Псевдоним звуковой системы можно использовать, чтобы избежать проблем при разработке звука или остановить загрузку звуковых ресурсов, чтобы ускорить производство при выполнении задач, не связанных со звуком. Если в звуковой системе возникнут какие-либо проблемы или отключится звук, можно использовать фиктивную звуковую систему, что позволит сэкономить время.

Звуковая система

Аудиомикшер

Аудиомикшер используется для микширования различных аудиоисточников, применения эффектов к аудиомикшерам и выполнения мастеринга.

Окно аудиомикшера

По сути, окно аудиомикшера представляет собой дерево группы аудиомикшеров. Группа аудиомикшера используется для микширования аудио, увеличения или уменьшения громкости аудиомикшера и коррекции высоты тона. Он производит эффекты звуковых сигналов, а параметры изменяют эффекты.

Окно аудиомикшера

Аудиоусилители

Аудиоусилители представляют собой простые принципиальные схемы, используемые для усиления слабых сигналов от емкостного конденсаторного микрофона. Эта схема используется для звуковых датчиков, а также в автоматических роботизированных датчиках. В этом аудио усилителе мы используем два транзистора BC547 и некоторые другие компоненты. Принцип работы и принципиальная схема показаны ниже

Схема аудиоусилителя

Из приведенной выше схемы она разделена на три части: аудиоусилители, громкоговоритель и конденсаторный микрофон. Конденсаторный микрофон представляет собой разновидность емкостного аудиосигнала, который преобразует аудиосигналы в электрический сигнал. Этот тип сигналов является слишком слабым сигналом, поэтому он усиливается блоком усилителя, и выходной сигнал поступает через динамики. Выход конденсатора фиксируется через конденсаторы связи, он используется для удаления содержимого в аудиосигналах. Транзистор Q1 расположен в режиме смещения коллектор-база через сопротивление 470 кОм.

Транзистор Q1 обеспечивает отрицательную обратную связь с резистором. Выход транзистора Q1 создается на коллекторе, который является входом транзистора Q2. За счет смещения конденсатора транзистора Q1 снимается постоянное напряжение. Транзистор Q2 имеет фиксированное смещение через резистор 220кОм и используется для дальнейших применений. Выход транзистора Q2 создается на резисторе 1,2 кОм. Для блокировки постоянного напряжения используются электролитические конденсаторы, связанные со смещением транзистора Q2. Чтобы услышать усиленный сигнал, мы можем использовать динамики 8 Ом, ½ Вт.

Двухтранзисторный аудиоусилитель

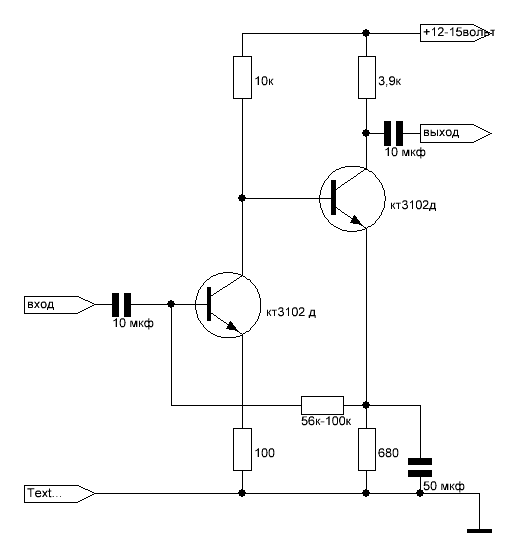

Простая принципиальная схема двухтранзисторного аудиоусилителя показана ниже. Он используется сам по себе, а также с радиоприемником кристаллического детектора. Двухтранзисторный аудиоусилитель состоит из девяти компонентов, в том числе с небольшими динамиками, B1 и силовым элементом на 1,5 вольта. Два конденсатора C1 и C2 представляют собой низковольтные электролитические конденсаторы хорошего качества. Входные сигналы отделены от компонентов постоянного тока. Два транзистора, Q1, Q2, имеют малый сигнал, имеют кремний и являются NPN-транзисторами.

Двухтранзисторная схема аудиоусилителя

Обычно используются транзисторы, представляющие собой активную область с током без сигнала приблизительно от 0,5 до 1 мА. Из-за трех ампер-часового размера щелочной элемент AA способен обеспечивать ток дольше, чем три тысячи часов, и он предпочтительнее кремниевого усилителя с более высоким коэффициентом усиления, если также не может быть использован германий. Динамик на 300 Ом заменен на динамики на 8 Ом от старой транзисторной магнитолы вместе с выходным трансформатором.

Схема усиливает входные сигналы до десяти-двадцати раз и без использования большой мощности позволяет увеличить громкость радио. Радиоприемник с детектором кристалла обеспечивает высокую производительность радиоприемника с кристаллом, подготовленным с усилителем, обеспечивающим более громкие звуковые сигналы, чем обычный выход. Следовательно, компоненты и некоторые работы дороги, а потребление тока низкое для батареи, пока срок годности. Дополнительный выключатель питания используется для удобства.

Применение двухтранзисторных аудиоусилителей

  • Звуковая система
  • Музыкальные инструменты
  • FM-радиоприемники

Это о двухтранзисторном аудио усилителе, работающем и применяемом. Я надеюсь, что данная информация в статье будет полезна для получения хорошей информации и понимания проекта. Кроме того, если у вас есть какие-либо вопросы относительно этой концепции или электрических и электронных проектов, вы можете прокомментировать их в разделе ниже.
