BC857CW p-n-p транзистор 45В 100мА в SOT 323
| ||||||||||
Цены в формате
.pdf,
. |
- Структура……………………………………………………………………………………биполярная, p-n-p
- Напряжение коллектор эмиттер, макс………………………………………………..45В
- Напряжение коллектор база……………………………………………………………50В
- Напряжение эмиттер база……………………………………………………………….6 В
- Статический коэффициент передачи тока, в схеме с общим эмиттером.
…….420….800* - Рассеиваемая мощность…………………………………………………………………330 мВт
- Граничная частота, не хуже……………………………………………………………100 МГц
- Температура рабочая, макс…………………………………………………………….+150°С
- Температура рабочая, мин……………………………………………………………..-55°С
- Корпус………………………………………………………………………………………SOT323
…….420….800**Со склада поставляются транзисторы с меньшим статистическим коэффициентом передачи тока BC857BW. Биполярный n-p-n транзистор BC857BW обеспечивает коэффициент передачи тока в диапазоне 200 … 475.
Транзистор BC857СW имеет пластмассовый SMD корпус с планарными выводами. Предназначен для автоматического монтажа на поверхность печатной платы.
Технические характеристики и маркировка транзистора BC857CW
Комплементарной парой к p-n-p транзистору BC857CW является n-p-n транзистор BC847CW
Больший ток коллектора обеспечивают транзисторы, изготовленные в SOT23. Для использования в цепях, сила тока в которых не превышает 200 мА широко используются биполярные транзисторы MMBT3904LT1 и MMBT3906LT1 разработанные фирмой Motorola. Для транзисторов, разработанных компанией Philips BC817-40 и BC807-40 предельный ток коллектора составляет 500мА. Эти транзисторы предназначены для работы в низковольтных цепях с напряжением 40 и 45 В. Для работы в цепях с большим напряжением разработаны транзисторы BC817-40 и BC807-40, они способны работать при напряжении коллектор-эмиттер до 300В.
В корпусах SOT23 поставляются и транзисторы BC847C / BC857C они имеют характеристики аналогичные BC857CW / BC847CW.
С несколько меньшим статическим коэффициентом передачи тока в цепи с общим эмиттером поставляются транзисторы BC847B / BC857B.
Уникально высокое значение статического коэффициента передачи по току 1200 -2700 имеет составной транзистор Дарлингтона 2SD2114K.
Для работы в низкочастотных усилителях выпускаются биполярные транзисторы средней мощности HE8550 и HE8050 они выполнены в SOT89 и имеют предельное значение тока коллектора 1,5 А.
Для работы в ключевых схемах разработаны MOSFET транзисторы IRLML2502TRPBF, IRLML5203TRPBF, IRLML6401TRPBF они способны переключать ток до 3 – 4 А и изготовлены в корпусах для поверхностного монтажа SOT23. В меньшем корпусе SOT323 поставляется полевой разработанных компанией Philips BSP138PS, он способен коммутировать ток до 320мА.
Маркировка радиодеталей, Коды SMD DB, DB*, DB**, DB***, DB-***, DB1, DB2, DBA, DBP, DBQ, DBR, Db. Даташиты 2SD1766, AP2301SN, BAR43AFILM, BAR43CFILM, BCW67B, BD49E28G, BD49K28G, BZX384-C12, MAX6314US37D2-T, NCP1404SN19T1, NCP1404SN27T1, NCP1404SN30T1, NCP1404SN33T1, NCP1404SN50T1, PJDLC05C-03, RP130Q411A, RT8010-33PQW, RT9011-NDPQWB, SY6288BAAC, Si1917EDH, TZT3V0AW.
| Код SMD | Корпус | Наименование | Производитель | Описание | Даташит |
|---|---|---|---|---|---|
| DB | U-DFN2020-6 | AP2301SN | Diodes | Коммутатор питания | |
| DB | SOT-23 | BCW67B | PNP транзистор | ||
| DB | SOT-23 | BCW67B | BL Galaxy Electrical | PNP транзистор | |
| DB | SOD-323 | BZX384-C12 | NXP | Стабилитрон | |
| DB | SOT-343R | RP130Q411A | Ricoh | Стабилизатор напряжения | |
| DB | SOT-23 | TZT3V0AW | Taitron | Стабилитроны | |
| DB* | SOT-26 | NCP1404SN19T1 | ON | Повышающий пребразователь | |
| DB* | SOT-26 | NCP1404SN27T1 | ON | Повышающий пребразователь | |
| DB* | SOT-26 | NCP1404SN30T1 | ON | Повышающий пребразователь | |
| DB* | SOT-26 | NCP1404SN33T1 | ON | Повышающий пребразователь | |
| DB* | SOT-26 | NCP1404SN50T1 | ON | Повышающий пребразователь | |
| DB* | WDFN-6 2×2 | RT8010-33PQW | Richtek | Понижающий преобразователь | |
| DB** | SOT-143 | MAX6314US37D2-T | Maxim | Цепь сброса микропроцессора | |
| DB** | SOT-363 | Si1917EDH | Vishay | Полевые транзисторы с P-каналом | |
| DB*** | SOT-25 | SY6288BAAC | Silergy | Коммутатор питания | |
| DB-*** | WDFN-8 3×3 | RT9011-NDPQWB | Richtek | Стабилизатор напряжения | |
| DB1 | SOT-23 | BAR43AFILM | STMicroelectronics | Диоды Шоттки | |
| DB2 | SOT-23 | BAR43CFILM | STMicroelectronics | Диоды Шоттки | |
| DBA | SOT-23 | PJDLC05C-03 | Panjit | Защитные диоды | |
| DBP | SOT-89 | 2SD1766 | ROHM | Цифровой NPN транзистор | |
| DBP | SOT-89 | 2SD1766 | TIP | NPN транзистор | |
| DBQ | SOT-89 | 2SD1766 | ROHM | Цифровой NPN транзистор | |
| DBQ | SOT-89 | 2SD1766 | TIP | NPN транзистор | |
| DBR | SOT-89 | 2SD1766 | ROHM | Цифровой NPN транзистор | |
| DBR | SOT-89 | 2SD1766 | TIP | NPN транзистор | |
| Db | SOT-25 | BD49E28G | ROHM | Детектор напряжения | |
| Db | SOT-23 | BD49K28G | ROHM | Детектор напряжения |
pcb — Почему аббревиатура печатной платы для транзистора «Q»?
спросил
Изменено 8 лет, 10 месяцев назад
Просмотрено 27 тысяч раз
\$\начало группы\$ На печатных платах я вижу, что транзисторы «Q», но почему Q? Разве «TR» не должен быть трансформатором, поэтому транзистор может быть «T», потому что транзисторы кажутся более распространенными, чем трансформаторы.
- плата
- терминология

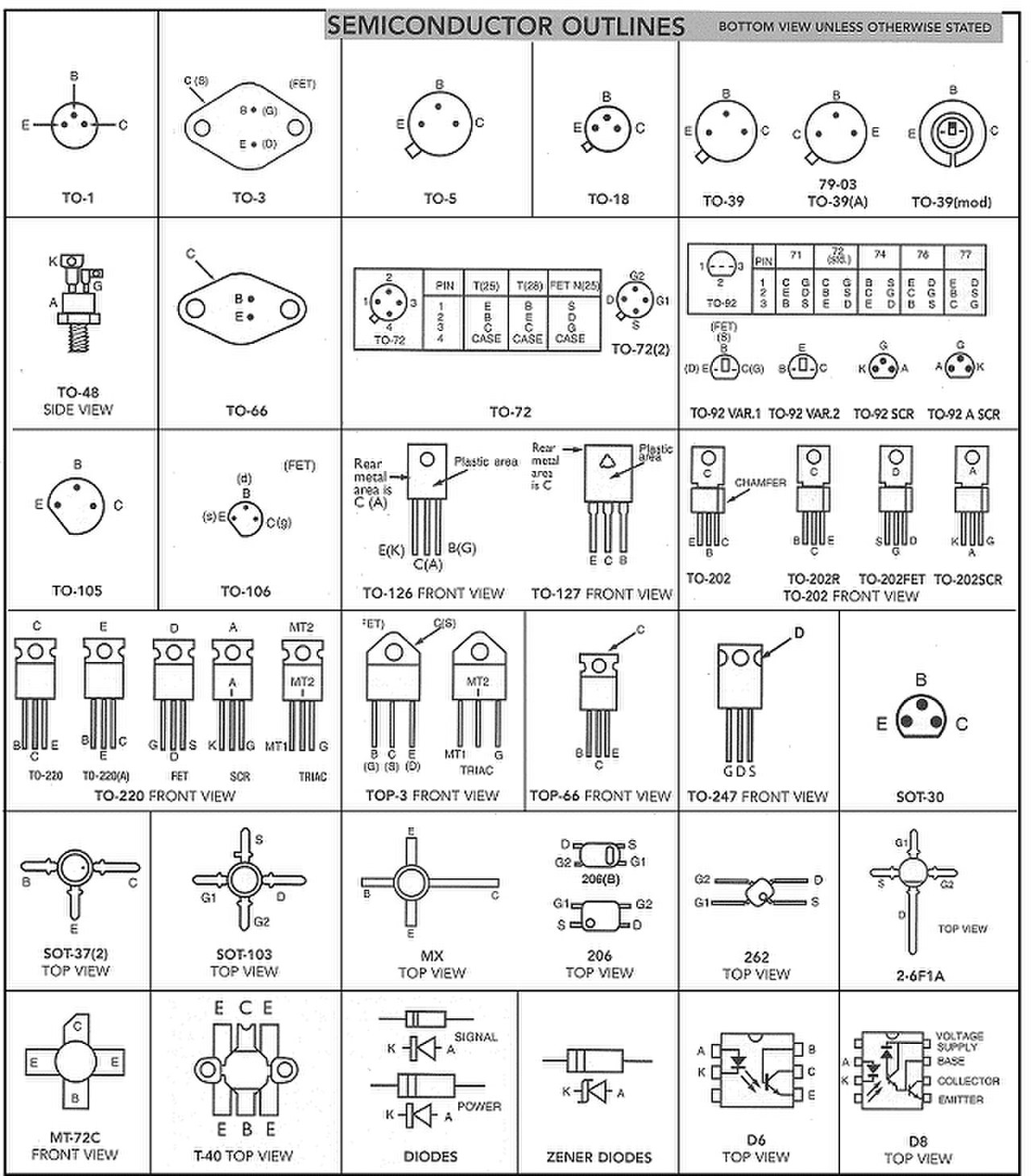

Есть утверждения, что после первоначального хаоса в конечном итоге буква Q была выбрана из-за популярных стилей корпуса TO18/TO39.
Просто посмотрите на это снизу:
И, конечно же, буква «Т» использовалась для обозначения трансформаторов несколько десятилетий назад.
Итак, поиск заслуживающих доверия источников, доступных в Интернете… ну, это были не самые удачные несколько минут для меня, но я знаю, что читал это где-то в печати много лет назад.
\$\конечная группа\$ 2 Вот слух, который я где-то читал: Когда транзисторы были новыми, они были той странной деталью, которую никто еще толком не использовал. «T» уже было занято (трансформатор), а не так часто используемая буква «Q» (i) не использовалась ни для чего другого и (ii) казалась подходящей для не так часто используемого типа компонента.
Я перестал беспокоиться о том, как вызывать детали. Буквы не используются последовательно в разных частях мира — например, «Q» для транзисторов — это американская традиция; Европейцы часто называют транзисторы «Т». За исключением Германии, где дискретные полупроводники (диоды, транзисторы) имеют тенденцию называться «V» в некоторых компаниях, хотя стандарт DIN EN 60617, предлагающий букву «V», больше не действует, iirc. Текущий стандарт, DIN EN 61346, предлагает букву «K» для транзисторов, но я не встречал никого, кто был бы достаточно хардкорным, чтобы использовать ее.
О, и я только что узнал, что DIN EN 61346 был отозван и заменен IEC 81346. В статье в немецкой Википедии есть полный список всех предлагаемых ссылочных обозначений, и вы можете ясно видеть, как цель найти один Большая классификация, действующая для всего и вся, от проектирования на уровне платы до промышленной автоматизации в крупных установках, привела к созданию большой таблицы, в которой FUBAR-а все было.
Найдите термин «транзистор» в статье в Википедии, и вы обнаружите, что вы должны использовать «KF»!
TL;DR
- Краткий ответ: «Потому что [кто-то] так сказал!» (Шокли? Мур?), а потом кодифицировали
- Может относиться к точке Q («точка покоя»), поскольку анализ линии нагрузки (анализ Q-точки или анализ смещения) появился примерно в то же время, что и появление транзистора
- FYI: «T» — трансформатор согласно ANSI/IEEE 9.0016
(My) Краткий обзор истории кодификации:
1950-е годы Военные определяют стандарты для составления проектов, чтобы облегчить то, что мы сейчас называем «управлением жизненным циклом»
IEEE 1990-х пытается обновить его, но понимает, что это бессмысленно (например, достаточно хорошо)
Из Википедии (выделено мной):
\$\конечная группа\$ 1IEEE 200 -1975 «Стандартные справочные обозначения для электрических и Electronics Parts and Equipments» — это стандарт, который использовался для определить системы именования ссылок для коллекций электронных оборудование.
IEEE 200 был ратифицирован в 1975. IEEE обновил
стандарт в 1990-х годах, но вскоре снял его с активной поддержки
после этого. Этот документ также имеет номер документа ANSI, ANSI Y32 .16-1975. Эта стандартная систематизированная информация, среди прочего
источников, военный стандарт США MIL-STD-16 , который восходит к
по крайней мере до 1950-х годов в американской промышленности.дизайн печатной платы — Что означают маркировки на печатной плате?
спросил
Изменено 7 лет, 2 месяца назад
Просмотрено 224 тыс. раз
\$\начало группы\$ На печатной плате я вижу множество крошечных букв и цифр.
Есть ли какой-то стандарт, определяющий, какая буква обозначает тип компонента?
- печатная плата
- конструкция печатной платы
- маркировка
Технический термин для маркировки — «условные обозначения» (также известные как «refdes»), и существует несколько стандартов, которые могут их определять. Взгляните на эту страницу в Википедии для быстрого обзора. http://en.wikipedia.org/wiki/Электронный_символ
http://blogs.mentor.com/tom-hausherr/blog/tag/reference-designator/
Для компонентов схемы большинство инструментов EDA начинаются с одного или нескольких алфавитов, а затем порядкового номера. Например, R1 для первого резистора, C1 для первого конденсатора, IC1 для первого IC и так далее. Вы можете загрузить бесплатный инструмент EDA, такой как Eagle, чтобы поиграть. Кроме того, см. страницу википедии для еще нескольких примеров.
Для посадочных мест печатных плат разные поставщики предлагают соглашения об именах.
См., например, предложения Altium здесь.
Редактировать: Я НЕ знаю кого-то лично, кто относится к этому как к строгому стандарту или стандарту вообще. В основном это то, к чему вы привыкли и с чем знакомы.
\$\конечная группа\$ \$\начало группы\$ Стандарт, который, как мне кажется, чаще всего используется для символов/позиционных обозначений, — это ANSI/IEEE Std 315 (1975). С тех пор он несколько раз пересматривался, но основные принципы остались прежними.
Вы должны быть подписчиком, чтобы загрузить его.
У меня есть копия на моей машине, вот пример первых нескольких букв:
A *† (см. также U и 22.2.4) электронный делитель электронный функциональный генератор (другое чем вращение) электронный умножитель факсимильный аппарат амплитуда поляризации поля модулятор вращатель поляризации поля общий элемент схемы гироскоп интегратор позиционный сервомеханизм датчик (преобразователь к электрическому власть) разъемная сборка ‡ отделяемый узел телефонный аппарат телефонная станция телетайп телетайп дополненная реальность усилитель (кроме вращающегося) повторитель В болометр емкостная оконечная нагрузка фиксированный аттенюатор индуктивное окончание изолятор (невзаимное устройство) блокнот резистивная оконечная нагрузка Б двигатель вентилятора синхрон БТ барьерный фотоэлемент батарея аккумуляторная батарея ячейка блокирующего слоя фотоэлектрический преобразователь солнечная батарея С конденсаторная втулка конденсатор\$\конечная группа\$ 2 \$\начало группы\$
Кроме того, на печатной плате имеются и другие маркировки.
Они выполняются фабрикой и используются для отображения сертификационных номеров UL, стандартов UL, которым соответствует печатная плата, иногда для демонстрации соответствия RoHS, а иногда даже для логотипа фабрики. Это может быть сделано в процессе шелкографии или в процессах защиты от паяльной маски.
Вы можете найти номера сертификатов UL здесь: http://database.ul.com/cgi-bin/XYV/template/LISEXT/1FRAME/index.htm Заполните номер файла UL примерно 7-значным номером на Печатная плата, чтобы найти, кто на самом деле ее изготовил.
\$\конечная группа\$ 3 \$\начало группы\$ Да, есть, но это не совсем стандарт, просто все делают примерно одинаково.
- ИС? расшифровывается как IC
- Р? обозначает резистор
- С? расшифровывается как конденсатор
это «имена» компонента. тогда у производителя плат есть своего рода список, в котором написано, какое имя обозначает какой компонент, например.
