Как обжать витую пару: пошаговое руководство
8 мая 2021 Ликбез Технологии
Просто следуйте инструкции, и всё получится.
1. Разберитесь с основами
Витая пара — это кабель для соединения устройств в локальной сети. Внутри у него восемь разноцветных проводников, которые свиты между собой попарно. На каждом конце кабеля есть коннектор 8P8C. Да‑да, не RJ‑45, а именно 8P8C — именно так правильно называются штекеры, которые мы вставляем в роутер и компьютер.
Жилы внутри коннекторов располагаются в определённой последовательности в зависимости от стандарта — сейчас актуальны T568A или T568B. При этом порядок проводников в штекерах с двух сторон может быть как одинаковым (прямой кабель), так и разным (кросс‑кабель). Первыми соединяются пассивное и активное устройства, например, компьютер и роутер, а вторым — два пассивных, например пара компьютеров.
Во всём этом легко запутаться, но не спешите пугаться: строгое соблюдение подобных правил было актуально много лет назад. Сейчас порты во всех относительно современных устройствах умеют автоматически распознавать тип соединения и подстраиваться под него.
Поэтому неважно, какой кабель или схему использовать, — всё будет работать.
Чаще всего применяют прямой кабель — чтобы не путаться — и стандарт T568B, как более актуальный. Мы рекомендуем поступить именно так.
Исключение составляют разве что PoE‑устройства, вроде камер, которые получают питание по витой паре. При разном порядке жил на концах кабеля они не смогут работать.
2. Приготовьте всё необходимое
Вот что вам понадобится:
- кабель;
- коннекторы 8P8C;
- кусачки или ножницы;
- отвёртка с плоским шлицем.
Желательно, взять штекеров с запасом — на случай, если не получится с первого раза. Сама обжимка выполняется специальным инструментом — кримпером. Но для разового использования покупать его нет смысла. Ведь можно легко обойтись подручными средствами, вроде плоской отвёртки или ножа.
3. Снимите внешнюю оболочку с кабеля
Кадр: Electronics&Computers / YouTubeОтрежьте кусок витой пары необходимой длины и аккуратно снимите по 2–3 см внешней изоляции с обоих концов.
Её нужно прорезать не до конца, чтобы не повредить жилы. Для этого возьмите ножницы, слегка сожмите их и покрутите вокруг оси кабеля. Затем просто снимите надрезанную оболочку руками.
Не зачищайте слишком много: если изоляция не будет заходить внутрь разъёма, он плохо зафиксируется на кабеле и со временем контакт может нарушиться.
4. Выровняйте и подрежьте жилы
Кадр: Electronics&Computers / YouTubeОтрежьте капроновую нить, которая проходит рядом с жилами, чтобы она не мешала. Расплетите пары проводников, выпрямите их и выровняйте в одну линию. Теперь кусачками или ножницами подрежьте жилы на несколько миллиметров, чтобы все они были одинаковой длины.
5. Расположите проводники в правильном порядке
Схема размещения проводников в коннекторах для прямого кабеля T568B Иллюстрация: Артём Козориз / ЛайфхакерКак и договаривались, мы будем использовать прямой обжим по схеме T568B. Ориентируясь на схему, расставьте все жилы в нужной последовательности.
Первым должен идти бело‑оранжевый проводник, а последним — коричневый. И так на обоих концах кабеля. Если после перестановки жилы стали разной длины — подрежьте их ещё раз.
6. Наденьте коннектор
Кадр: Electronics&Computers / YouTubeПереверните штекер язычком защёлки вниз. Возьмите его так, чтобы сторона, куда вставляется кабель, была направлена к вам, и вставьте проводники в отведённое для них место. Предварительно зачищать их не нужно.
Проследите за тем, чтобы жилы вошли до упора и не перепутались в процессе. Обратите внимание: для надёжного соединения в разъём должны входить не только проводники, но и 8–10 мм внешней оболочки.
7. Закрепите разъём
Кадр: Electronics&Computers / YouTubeДалее нужно зафиксировать штекер, который нужен для того, чтобы кабель ненароком не выдернулся и вы не остались без интернета. Это можно сделать и потом, но лучше не откладывать: так не придётся придерживать жилы при обжиме.
Для этого разверните штекер контактами вверх и положите на стол или другую твёрдую поверхность.
Убедитесь, что внешняя оболочка входит чуть глубже фиксатора. Если это не так, вытащите провод и немного укоротите жилы. Надавите отвёрткой на небольшой лепесток в углублении у края разъёма, чтобы прижать кабель.
8. Выполните обжим
Кадр: Electronics&Computers / YouTubeТеперь самое время обжать коннектор. При наличии кримпера его достаточно просто вставить в инструмент и нажать на рукоятку. Мы же будем действовать несколько иначе. Но этот способ ненамного сложнее.
Не переворачивая штекер, придерживайте его рукой. Возьмите плоскую отвёртку и с усилием (но не чрезмерным) поочерёдно надавите на все контакты. Вы почувствуете, как они поддадутся и немного опустятся, прорезав изоляцию жил и зафиксировав их.
Правильно обжатые контакты должны располагаться вровень с поверхностью штекера — они должны быть немного утоплены в неё. В противном случае коннектор будет туго вставляться в разъём.
9. Проверьте работу кабеля
Остаётся соединить нашей витой парой роутер и компьютер (ну или другие устройства) и проверить, есть ли интернет.
Если всё сделано верно, то на разъёмах девайсов замигают светодиоды и через пару секунд появится подключение.
Если кабель не заработает, попробуйте ещё раз прожать контакты — возможно, какой‑то из них сел не полностью. Также обязательно убедитесь, что жилы в коннекторе расположены в правильной последовательности. Если они перепутаны — обрежьте штекер и выполните обжим ещё раз.
Читайте также 💿⚙️💻
- Как подключить второй монитор к компьютеру
- Как подключить камеру к компьютеру
- Как подключить компьютер к телевизору
- Как подключить проводные и беспроводные наушники к компьютеру
- Как подключить телефон к телевизору с помощью провода?
Сетевые кабели A и B Проводка Ethernet
Поддержка
Часто задаваемые вопросы о продукте
Для правильной работы прямые Ethernet-кабели должны иметь одинаковую конфигурацию контактов на обоих концах.
Для проводного Ethernet существует два разных стандарта проводки: T568A (проводка A) и T568B (проводка B). Проводка A и B обладает одинаковыми электрическими свойствами, и можно использовать любой стандарт. StarTech.com использует стандарт проводки T568B для всех прямых кабелей Ethernet.
Примечание: Дополнительные сведения о различиях между прямым и перекрестным кабелями Ethernet см. в следующем разделе часто задаваемых вопросов: http://www.startech.com/faq/network_cables_straight_through_vs_crossover.
Таблица выводов проводки
| Контакт | Т568А | Т568Б |
| 1 | белый/зеленый | белый/оранжевый |
| 2 | зеленый | оранжевый |
| 3 | белый/оранжевый | белый/зеленый |
| 4 | синий | синий |
| 5 | белый/синий | белый/синий |
| 6 | оранжевый | зеленый |
| 7 | белый/коричневый | белый/коричневый |
| 8 | коричневый | коричневый |
Для продуктов, связанных с этой статьей, нажмите здесь.
|
Этот FAQ относится к следующим продуктам:
45CROSS10RD 45CROSS10YL 45CROSS15OR 45КРЕСТ25RD 45CROSS25YL 45КРЕСТ3RD 45CROSS3YL 45CROSS6GR 45CROSS6RD 45CROSS6YL 45ПАЧ200БК 45ПАЧ200ГН 45ПАЧ200ГР 45ПАЧ200РД 45ПАЧ20БК 45ПАЧ20ГН 45ПАЧ20ГР 45ПАТЧ20ОР 45ПАЧ20РД 45PATCh20WH 45ПАЧ20ИЛ 45ПАЧ22ГР 45ПАЧ25БК 45ПАЧ25ГН 45ПАЧ25ГР 45ПАЧ25ОР 45ПАЧ25РД 45PATCh25WH 45ПАЧ25ИЛ 45ПАЧ2ГР 45ПАЧ30ГР 45ПАЧ35БК 45ПАЧ35ГН 45ПАЧ35ГР 45ПАЧ35ОР 45ПАЧ35РД 45PATCh35WH 45ПАЧ35ИЛ 45PATCh3RD 45ПАЧ40РД 45ПАЧ45ГР 45PATCh45WH 45ПАЧ4БК 45PATCh4GN 45ПАЧ4ГР 45PATCH4OR 45PATCh4RD 45PATCh4WH 45PATCh4YL 45PATCH50BK 45PATCH50GR 45PATCH50RD 45PATCH50WH 45PATCH5GN 45PATCH5GR 45PATCH5WH 45PATCH6BK 45PATCH6GN 45PATCH6GR 45PATCH6OR 45PATCH6RD 45PATCH6WH 45PATCH6YL 45PATCH75GR 45PATCH75OR 45PATCH7GN 45PATCH7GR 45PATCH7OR 45PATCH7RD 45PATCH7WH C6ASPAT10AQ C6ASPAT10BK C6ASPAT10BL C6ASPAT10GR C6ASPAT12AQ C6ASPAT12BK C6ASPAT12BL C6ASPAT12GR C6ASPAT14AQ C6ASPAT14BK C6ASPAT14BL C6ASPAT14GR C6ASPAT15AQ C6ASPAT15BK C6ASPAT15BL C6ASPAT15GR C6ASPAT1AQ C6ASPAT1BK C6ASPAT1BL C6ASPAT1GR C6ASPAT20AQ C6ASPAT20BK C6ASPAT20BL C6ASPAT20GR C6ASPAT25AQ C6ASPAT25BK C6ASPAT25BL C6ASPAT25GR C6ASPAT2AQ C6ASPAT2BK C6ASPAT2BL C6ASPAT2GR C6ASPAT30AQ C6ASPAT30BK C6ASPAT30BL C6ASPAT30GR C6ASPAT35AQ C6ASPAT35BK C6ASPAT35BL C6ASPAT35GR C6ASPAT3AQ C6ASPAT3BK C6ASPAT3BL C6ASPAT3GR C6ASPAT4AQ C6ASPAT4BK C6ASPAT4BL C6ASPAT4GR C6ASPAT5AQ C6ASPAT5BK C6ASPAT5BL C6ASPAT6AQ C6ASPAT6BK C6ASPAT6BL C6ASPAT6GR C6ASPAT6INAQ C6ASPAT6INBK C6ASPAT6INBL C6ASPAT6INGR C6ASPAT7AQ C6ASPAT7BK C6ASPAT7BL C6ASPAT7GR C6ASPAT8AQ C6ASPAT8BK C6ASPAT8BL C6ASPAT8GR C6ASPAT9АК C6ASPAT9BK C6ASPAT9BL C6ASPAT9GR C6CROSS10YL C6CROSS15YL C6CROSS3YL C6CROSS50YL C6CROSS6YL C6CROSS7YL C6КРОССОВЕР Ц6ПАЧ200БК C6PATCh200BL C6PATCh200GN Ц6ПАЧ200ГР C6PATCh200OR С6ПАЧ200РД C6PATCh200WH С6ПАЧ20БК C6PATCh20BL C6PATCh20GN C6PATCh20GR C6PATCh20PL C6PATCh20RD C6PATCh20WH C6PATCh20YL C6PATCh22BL C6PATCh22GN С6ПАЧ25БК C6PATCh25BL C6PATCh25GN C6PATCh25GR C6PATCh25OR C6PATCh25PL C6PATCh25RD C6PATCh25WH C6PATCh25YL C6PATCh2BK C6PATCh2BL C6PATCh2GN C6PATCh2GR C6PATCh2RD C6PATCh2WH C6PATCh2YL С6ПАЧ30БК C6PATCh30BL C6PATCh30GN Ц6ПАЧ30ГР C6PATCh30OR C6PATCh30PL C6PATCh30RD C6PATCh30WH C6PATCh30YL С6ПАЧ35БК C6PATCh35BL C6PATCh35GN С6ПАЧ35ГР C6PATCh35OR C6PATCh35PL C6PATCh35RD C6PATCh35WH C6PATCh35YL C6PATCh3BK C6PATCh3BL C6PATCh3GN C6PATCh3GR C6PATCh3RD C6PATCh3WH С6ПАЧ45БК C6PATCh45BL C6PATCh45GN C6PATCh45GR C6PATCh45OR C6PATCh45WH C6PATCh45YL C6PATCh4BK C6PATCh4BL C6PATCh4GN C6PATCh4GR C6PATCh4RD C6PATCh4WH C6PATCh4YL C6PATCh5BK C6PATCh5BL C6PATCh5GN C6PATCh5WH C6PATCh5YL C6PATCH50BK C6PATCH50BL C6PATCH50GN C6PATCH50GR C6PATCH50OR C6PATCH50PL C6PATCH50RD C6PATCH50WH C6PATCH50YL C6PATCH5BK C6PATCH5BL C6PATCH5GN C6PATCH5GR C6PATCH5RD C6PATCH5WH C6PATCH5YL C6PATCH6BK C6PATCH6BL C6PATCH6GN C6PATCH6GR C6PATCH6OR C6PATCH6PL C6PATCH6RD C6PATCH6WH C6PATCH6YL C6PATCH75BL C6PATCH75GR C6PATCH7BK C6PATCH7BL C6PATCH7GN C6PATCH7GR C6PATCH7RD C6PATCH7WH C6PATCH7YL C6PATCH8BK C6PATCH8BL C6PATCH8WH C6PATCH8YL CRJ4550PK CRJ45C6SOL CRJ45C6SOL50 CRJ45C6STR50 CRJ45SOL50PK CRJ45SOLID FLAT45BK10 FLAT45BK3 FLAT45BK6 FLAT45BL6 FLAT45GR10 FLAT45GR6 M45CROSS100B M45CROSS10BL M45CROSS1YL M45CROSS35BL M45CROSS3BL M45CROSS50YL M45CROSS6BL M45CROSS75BL M45CROSS7YL М45ПАЧ200Б М45ПАЧ200Г М45ПАЧ200К М45ПАЧ200Вт М45ПАЧ20БК М45ПАЧ20БЛ М45ПАЧ20ГН М45ПАЧ20ГР М45ПАЧ20ОР М45ПАЧ20П М45ПАЧ20ПЛ М45ПАЧ20РД M45PATCh20WH М45ПАЧ20ИЛ М45ПАЧ22БЛ М45ПАЧ25БК М45ПАЧ25БЛ М45ПАЧ25ГН М45ПАЧ25ГР М45ПАЧ25ОР М45ПАЧ25П М45ПАЧ25ПЛ М45ПАЧ25РД M45PATCh25WH М45ПАЧ25ИЛ М45ПАЧ2БК М45ПАЧ2БЛ М45ПАЧ2ГН М45ПАЧ2ГР М45ПАЧ2РД M45PATCh2WH М45ПАЧ2ИЛ М45ПАЧ30БЛ М45ПАЧ30ГР М45ПАЧ30ИЛ М45ПАЧ35БК М45ПАЧ35БЛ М45ПАЧ35ГН М45ПАЧ35ГР М45ПАЧ35ОР М45ПАЧ35П М45ПАЧ35ВХ М45ПАЧ35ИЛ М45ПАЧ3БК М45ПАЧ3БЛ М45ПАЧ3ГР M45PATCh3WH М45ПАЧ3ИЛ М45ПАЧ40БЛ М45ПАЧ45БЛ М45ПАЧ45ГН М45ПАЧ45ГР М45ПАЧ45ОР М45ПАЧ4БК М45ПАЧ4БЛ М45ПАЧ4ГН М45ПАЧ4ГР M45PATCh4OR М45ПАЧ4П М45ПАЧ4ПЛ М45ПАЧ4РД M45PATCh4WH М45ПАЧ4ИЛ M45PATCH50BK M45PATCH50BL M45PATCH50GN M45PATCH50GR M45PATCH50PL M45PATCH50WH M45PATCH5BL M45PATCH5GR M45PATCH6BK M45PATCH6BL M45PATCH6GN M45PATCH6GR M45PATCH6OR M45PATCH6P M45PATCH6PL M45PATCH6RD M45PATCH6WH M45PATCH6YL M45PATCH75BL M45PATCH75GR M45PATCH7BL M45PATCH7GR M45PATCH8BL Н6ПАЧ200БК Н6ПАЧ200БЛ N6PATCh200GN Н6ПАЧ200ГР N6PATCh200OR Н6ПАЧ200ПЛ Н6ПАЧ200РД N6PATCh200WH Н6ПАЧ200ИЛ Н6ПАЧ20БК N6PATCh20BL N6PATCh20GN Н6ПАЧ20ГР N6PATCh20OR N6PATCh20PL N6PATCh20RD N6PATCh20WH Н6ПАЧ20ИЛ Н6ПАЧ225БК Н6ПАЧ225БЛ Н6ПАЧ225ИЛ Н6ПАЧ22БК Н6ПАЧ22БЛ N6PATCh22GN Н6ПАЧ22ГР N6PATCh22OR Н6ПАЧ22ПЛ Н6ПАЧ22РД N6PATCh22WH Н6ПАЧ22ИЛ Н6ПАЧ24БК N6PATCh24GN Н6ПАЧ24ГР N6PATCh24OR Н6ПАЧ24ПЛ Н6ПАЧ24РД N6PATCh24WH Н6ПАЧ250БК Н6ПАЧ250БЛ N6PATCh250GN Н6ПАЧ250ГР N6PATCh250OR Н6ПАЧ250ПЛ Н6ПАЧ250РД N6PATCh250WH Н6ПАЧ250ИЛ Н6ПАЧ25БК Н6ПАЧ25БЛ N6PATCh25GN Н6ПАЧ25ГР N6PATCh25OR Н6ПАЧ25ПЛ Н6ПАЧ25РД N6PATCh25WH Н6ПАЧ25ИЛ Н6ПАЧ2БК N6PATCh2BL N6PATCh2GN N6PATCh2OR N6PATCh2PL N6PATCh2RD N6PATCh2WH Н6ПАЧ30БК Н6ПАЧ30БЛ Н6ПАЧ30ГР N6PATCh30OR Н6ПАЧ30ПЛ Н6ПАЧ30РД N6PATCh30WH Н6ПАЧ35БК Н6ПАЧ35БЛ N6PATCh35GN Н6ПАЧ35ГР N6PATCh35OR Н6ПАЧ35ПЛ Н6ПАЧ35РД N6PATCh35WH Н6ПАЧ35ИЛ N6PATCh3GN N6PATCh3GR N6PATCh3OR N6PATCh3PL N6PATCh3RD N6PATCh3WH Н6ПАЧ40БК N6PATCh40GN Н6ПАЧ40ГР N6PATCh40OR Н6ПАЧ40ПЛ Н6ПАЧ40РД N6PATCh40WH Н6ПАЧ45БК Н6ПАЧ45БЛ N6PATCh45GN Н6ПАЧ45ГР N6PATCh45OR Н6ПАЧ45ПЛ Н6ПАЧ45РД N6PATCh45WH Н6ПАЧ45ИЛ N6PATCh4BK N6PATCh4BL N6PATCh4GN N6PATCh4GR N6PATCh4OR N6PATCh4PL N6PATCh4RD N6PATCh4WH N6PATCh4YL N6PATCh5BK N6PATCh5GR N6PATCh5OR N6PATCh5PL N6PATCh5RD N6PATCh5WH N6PATCh5YL N6PATCH50BK N6PATCH50BL N6PATCH50GN N6PATCH50GR N6PATCH50OR N6PATCH50PL N6PATCH50RD N6PATCH50WH N6PATCH50YL N6PATCH5BK N6PATCH5BL N6PATCH5GN N6PATCH5GR N6PATCH5OR N6PATCH5PL N6PATCH5RD N6PATCH5WH N6PATCH5YL N6PATCH6BL N6PATCH6GR N6PATCH6INBK N6PATCH6INBL N6PATCH6INGN N6PATCH6INOR N6PATCH6INPL N6PATCH6INRD N6PATCH6INWH N6PATCH6OR N6PATCH6PL N6PATCH6RD N6PATCH6WH N6PATCH75BK N6PATCH75BL N6PATCH75GN N6PATCH75GR N6PATCH75OR N6PATCH75PL N6PATCH75RD N6PATCH75WH N6PATCH75YL N6PATCH7BK N6PATCH7BL N6PATCH7GN N6PATCH7GR N6PATCH7OR N6PATCH7PL N6PATCH7RD N6PATCH7WH N6PATCH7YL N6PATCH8GN N6PATCH8GR N6PATCH8OR N6PATCH8PL N6PATCH8RD N6PATCH8WH N6PATCH9БК N6PATCH9BL N6PATCH9GN N6PATCH9GR N6PATCH9OR N6PATCH9PL N6PATCH9RD N6PATCH9WH RJ45CROSS10 RJ45CROSS3 RJ45PATCh2 RJ45PATCh20 RJ45PATCh200 RJ45PATCh22 RJ45PATCh25 RJ45PATCh3 RJ45PATCh30 RJ45PATCh35 RJ45PATCh4 RJ45PATCh45 RJ45PATCh5 RJ45PATCH5 RJ45PATCH50 RJ45PATCH6 RJ45PATCH7 RJ45PATCH75 С45ПАЧ200Б С45ПАЧ20БЛ С45ПАЧ25БЛ С45ПАЧ35БЛ С45ПАЧ4БЛ S45PATCH50BL S45PATCH6BL S45PATCH75BL S45PATCH7BL WIR5ECMPBL WIR5ECMPGRY WIR5ECMPHBL WIR5ECMRBK WIR5ECMRWH WIR6CMRBK WIR6CMRBL WIR6CMRGR WIRC5ECMR WIRC5ECMRGRY WIRC6CMPBLK WIRC6CMPBLU WIRC6CMPGRY WIRC6CMRBL WIRC6PATBKRL WIRC6PATBLRL WIRC6PATGNRL WIRC6PATGRRL WIRC6PATRDRL WIRC6PATWHRL WIRC6PATYLRL WIRRJ45BKRL WIRRJ45BLRL
Подождите.
..
В чем разница между T568A и T568B?
Автор: CableOrganizer®Когда дело доходит до подключения разъемов и штекеров RJ45 для передачи данных, ANSI и TIA согласовывают два стандарта подключения: T568A и T568B. Хотя эти стандарты очень похожи и часто могут быть выбраны только в соответствии с предпочтениями установщика, между ними есть несколько существенных различий; и очень важно знать об этом, прежде чем вы начнете строить или расширять свою сеть.
ЧЕМ T568A и T568B похожи?
Основное сходство между T568A и T568B заключается в том, что они оба предоставляют схемы подключения медного сетевого кабеля витой пары (кабели CAT) к 8-контактным гнездам и разъемам RJ45. Термин «8-позиционный» относится к тому факту, что для передачи данных RJ45 требуется восемь проводников, которые обеспечиваются четырьмя витыми парами проводов, которые можно найти в только что упомянутом медном сетевом кабеле.
Пары в этом типе кабеля основаны на четырех цветах (синем, оранжевом, зеленом и коричневом), причем каждая пара состоит из одноцветного провода, скрученного вместе с другим проводом того же цвета, но с белыми полосами. При раскручивании из четырех пар получается восемь отдельных проводов: по одному на каждый контакт разъема или вилки.

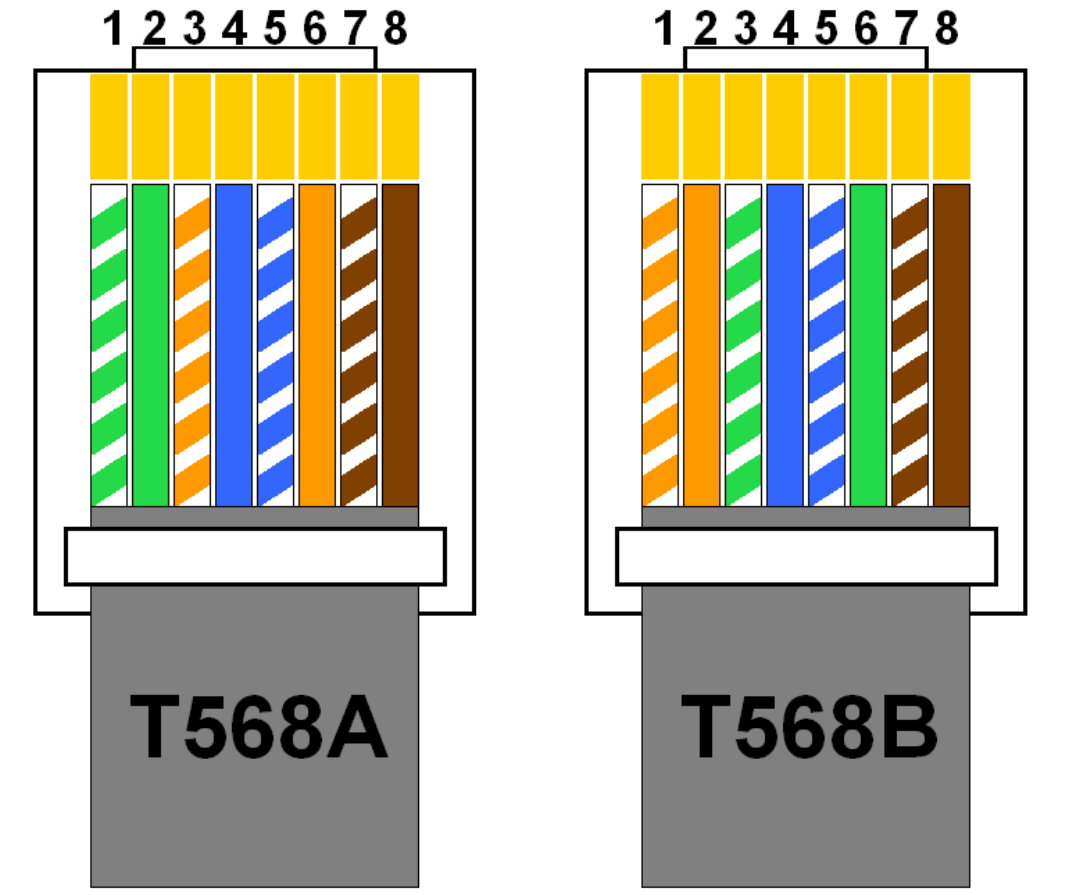

КАК ВЫГЛЯДЯТ СХЕМЫ ПОДКЛЮЧЕНИЯ T568A И T568B?
ЧЕМ ИХ ОТЛИЧАЮТ?
Если вы внимательно посмотрите на две схемы подключения, показанные выше, вы увидите, что единственная разница между T568A и T568B (по крайней мере, на глаз) заключается в том, что положение контактов для зеленой и оранжевой пар поменялось местами.
Помимо изменения цвета, есть несколько факторов совместимости, которые могут повлиять на выбор схемы подключения RJ45.
Несмотря на то, что T568A обратно совместим как с однопарной, так и с двухпарной схемой проводки USOC, он был в значительной степени заменен более современным T568B. T568B стал в целом наиболее часто используемой схемой подключения, потому что он соответствует старому цветовому коду AT&T 258A. В то же время он учитывает текущие и будущие потребности. Кроме того, T568B обеспечивает обратную совместимость с USOC, но только для одной пары.
МОГУТ ЛИ T568A И T568B ОБЪЕДИНЯТЬСЯ ИЛИ ВЗАИМОЗАМЕНЯТЬСЯ?
КАК УЗНАТЬ, КАКОЙ ИСПОЛЬЗОВАТЬ?
Как правило, T568A и T568B не следует комбинировать или заменять местами. Принимая во внимание, что T568B является предпочтительным форматом для новых сетей в Соединенных Штатах, технически вы можете выбрать любую схему подключения для случаев, когда новая сеть строится с нуля.
Однако, когда существующая сетевая инфраструктура расширяется, очень важно выяснить (с помощью записей или тестирования кабеля), какая схема проводки использовалась изначально; и продолжайте в рамках этого стандарта.
Почему так важно, чтобы обновления и дополнения проводки выполнялись в соответствии с исходным стандартом проводки сети? Непрерывность. На самом деле все просто… если провода не совпадают по цвету и полосе при подключении вилок и разъемов, сигналы данных просто не будут передаваться.
В редких случаях необходимо подключить компоненты с проводом T568A к компонентам с проводом T568B, и в этих случаях перекрестный кабель (патч-корд с вилкой конфигурации A на одном конце и вилкой конфигурации B с другой) используется для плавного перехода между стандартами без ущерба для данных.
