LM7805: все о регуляторе напряжения

El LM7805 — регулятор напряжения., Но не путать с делителем напряжения о котором мы уже говорили в другой из наших предыдущих статей. Кроме того, это не просто стабилизатор напряжения, это один из наиболее часто используемых производителями в проектах DIY всех видов. Его функция, как следует из названия, состоит в том, чтобы регулировать сигнал напряжения цепи, в которую он встроен.

Компонент, который не всегда хорошо ценится и который иногда не используется во многих проектах. Но это вполне важно, если вам нужен стабильный сигнал напряжения. Особенно важен LM7805 при создании силовых схем для наших схем. Например, чтобы создать самодельный блок питания с определенными характеристиками, один из этих регуляторов не должен отсутствовать.

Индекс

• 1 Что такое регулятор напряжения?
• 2 Применение регуляторов напряжения
• 3 7805: распиновка и таблица данных
  • 3. 1 Другие модели
  • 3.2 Dónde Comprar
• 4 Интеграция с Arduino

Что такое регулятор напряжения?

Un напряжение или регулятор напряжения, такой как LM7805, представляет собой устройство, способное изменять сигнал напряжения он попадает на свой вход и выдает другой сигнал напряжения на своем выходе. На этом выходе напряжение обычно ниже и с определенными характеристиками, необходимыми для предотвращения рисков или для правильной работы цепи, в которую оно подается, если она чувствительна к колебаниям напряжения.

Для этого в регуляторе напряжения есть внутренняя схема с рядом резисторов и транзисторов биполярное соединение таким образом, чтобы можно было точно настроить сигнал напряжения подходящим образом Вы можете увидеть внутреннюю схему, которая интегрирована в корпус этого устройства на изображении выше.

Movilideas 10 единиц …

Нет оценок

На рынке есть много разных регуляторов напряженияда, большинство из них довольно дешево. Помимо LM7805 вы также найдете 7809, 7806, 7812 и т. Д. Из семейства 78xx. Хотя в этой статье мы остановимся на 7805, который является одним из самых популярных.

La разница между регулятором напряжения и делителем напряжение ясно. Делитель делит входное напряжение на несколько значений ниже, чем его выходное, но не корректирует сигнал для напряжения. С другой стороны, в регуляторе напряжения на выходе получается аналогичное напряжение, но с гораздо более точным сигналом, чем на его входах.

Применение регуляторов напряжения

Как вы понимаете, такую ​​микросхему, как LM7805, можно использовать для многих целей. Например, источники питания они обычно объединяют одну из серии 78xx. Фактически, блок питания, как мы объясняли в предыдущей статье, состоит из нескольких этапов:

• Трансформатор: можно преобразовать входное напряжение 220 В в подходящее из 12, 6, 5, 3, 3.3 или любое другое значение.
• Мостовой выпрямитель: тогда этот сигнал будет иметь правильное напряжение, но он останется альтернативным сигналом, после прохождения через этот мост отрицательный сигнал будет исключен.
• конденсаторы: теперь сигнал имеет форму холмика, то есть некоторых импульсов напряжения, которые при прохождении через конденсатор будут сглажены, представляя собой почти прямую линию.
• Регулятор напряжения: наконец, регулятор уточнит этот сигнал, чтобы сделать его полностью плоским и стабильным, то есть сделать его сигналом постоянного тока.

Другой пример применения регулятора напряжения должен питать определенные интегральные схемы, на которые нельзя подавать сигнал, превышающий определенную цифру. Например, представьте датчик или микросхему, мощность которых не может превышать 3.3 В. Что ж, в этом случае можно использовать регулятор, чтобы избежать рисков превышения этого барьера. Вся избыточная энергия рассеивается 78xx в виде тепла.

Теме статьи:

LM317: все о регулируемом линейном стабилизаторе напряжения

7805: распиновка и таблица данных

Там различные производители LM7805, например STMicroelectronics, TI, Sparkfun и т. д. Кроме того, вы можете найти его как в традиционном пакете, так и в модуле, чтобы упростить интеграцию в ваши проекты с Arduino. В зависимости от купленной вами модели советую зайти на официальный сайт производителя, чтобы проверить характеристики в специальные таблицы для модели. Помните, что, хотя все они похожи, могут быть некоторые изменения от одного производителя к другому.

Если вы купите его в упаковке ТО-220, вы найдете 3-контактная распиновка. Они пронумерованы, и один соответствует входу напряжения, которое вы хотите модулировать, два центральных контакта — GND или земля (общий), третий контакт — для выхода уже регулируемого напряжения, то есть стабильного сигнала, который мы будем использовать в качестве источника чувствительной цепи, которую мы хотим заставить работать. Но вам придется добавить некоторые дополнения, такие как конденсаторы, как рекомендовано производителем, чтобы выход был адекватным.

В случае с модулем он немного дороже, но может значительно упростить вам задачу. Он включает в себя устройство 7805, а также другие элементы, которые вы они упростят использование с Arduino. Вам не нужны дополнительные конденсаторы или что-то еще. Кроме того, он включает в себя радиатор для поддержания надлежащей температуры, рассеивающей тепло, выделяемое 78xx, и две соединительные платы для входа и выхода (Vcc и GND на каждом конце), что упрощает его реализацию.

Другие модели

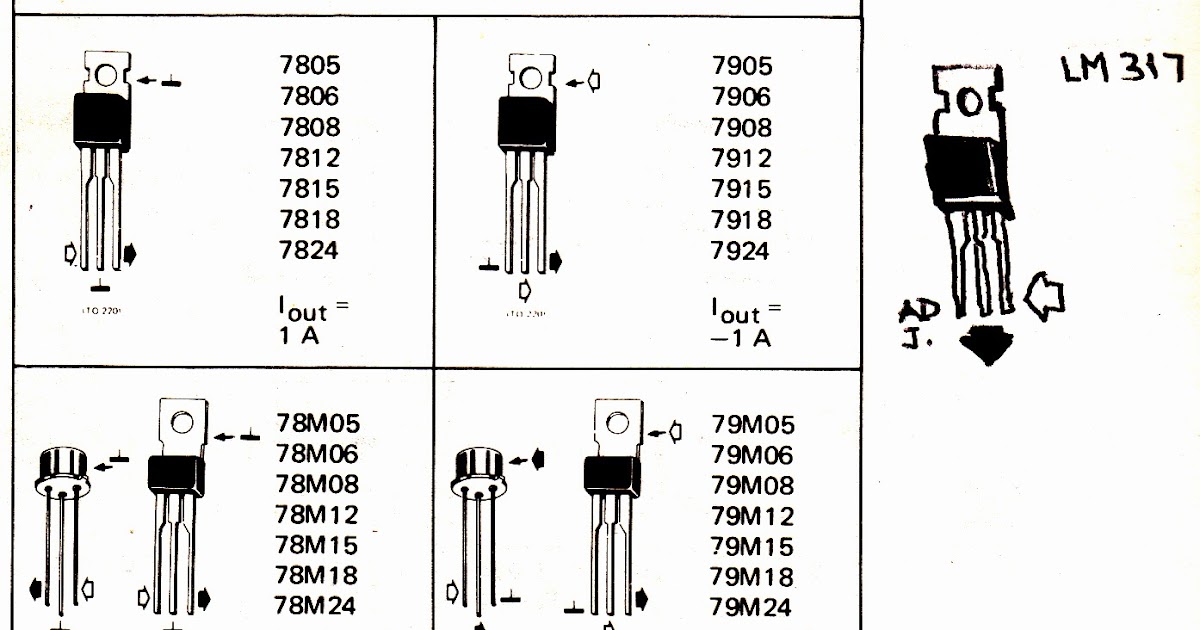

Лас- различия между различными моделями, доступными в серии 78xx регуляторов напряжения довольно просто. Цифра, которая сопровождает это семейство, указывает максимальное напряжение, поддерживаемое каждым регулятором. Например:

• LM7805: 5 В и 1 А или 1,5 А. в некоторых случаях.
• LM7806: 6 В
• LM7809: 9 В
• LM7812: 12 В

Dónde Comprar

Movilideas 10 единиц …

Нет оценок

Если хочешь купить, у вас это доступно на Amazon, помимо других специализированных магазинов электроники. Вы можете купить два варианта:

• Товар не был найден. В пакете ТО-220 за 4 евро можно купить 10 таких устройств.
• LM7805 в модуле по цене чуть менее 6 евро за единицу.

Как видите, они довольно дешевые устройства

…

Интеграция с Arduino

Если вы думаете об этом интегрироваться с проектом с Arduino, Raspberry Pi или другим типом платы, Нет проблем. Вам не придется использовать определенные библиотеки, как с другими модулями, и вам не придется добавлять дополнительный код в вашу Arduino IDE, поскольку этот 78xx самодостаточен и просто предназначен для изменения входного сигнала напряжения. Вы должны обладать только знаниями в области электроники, необходимыми для того, чтобы разместить ее в нужном месте на вашей схеме …

L7805CV линейный регулятор напряжения.

Запчасти 5В напряжения к-220 L7805CV L7805 7805 линейный стабилизатор 1. 5А

15/04/2016

10шт. L7805CV L7805 7805 к-220 линейный регулятор напряжения 1.5А +5В. US $1.18

Опрос: Изготавливали ли Вы что-нибудь своими руками? (Кол-во голосов: 2533)

Да, много чего

Да, было разок

Нет, пока изучаю для того, чтобы изготовить

Нет, не собираюсь

Чтобы проголосовать, кликните на нужный вариант ответа. Результаты

Параметры:

Мин. входное напряжение, В:

Макс. входное напряжение, В:35

Выходное напряжение, В:+5

Номинальн выходной ток, А:1.5

Падение напр вх/вых, В:2.5

Число регуляторов в корпусе:1

Ток потребления, mА:6

Точность:4%

Диапазон рабочих температур:0°C … +150°C

Стабилизаторы электрического напряжения это устройства, входящие в состав блока питания и позволяющие держать на выходе блока питания стабильное напряжение. Стабилизаторы электрического напряжения бывают рассчитанные на какое-то фиксированное напряжение на выходе (например 5В, 9В, 12В), а бывают регулируемые стабилизаторы напряжения, у которых есть возможность установить требуемое напряжение в тех пределах, в каких они позволяют.

Все стабилизаторы обязательно рассчитаны на какой-то максимальный ток, который они могут обеспечить. Превышение этого тока грозит выходом стабилизатора из строя. Современные стабилизаторы обязательно оснащаются защитой по току, которая обеспечивает отключение стабилизатора при превышении максимального тока в нагрузке и защитой по перегреву. Наряду со стабилизаторами положительного напряжения существуют стабилизаторы отрицательного напряжения. В основном они используются в двухполярных источниках питания.

7805 — cтабилизатор, выполненный в корпусе, похожем на транзистор и имеет три вывода. См. рисунок.

(+5V стабилизированного напряжения и ток 1A). Так же в корпусе имеется отверстие для крепления стабилизатора напряжения 7805 к радиатору охлаждения. 7805 является стабилизатором положительного напряжения. Его зеркальное отражение — 7905 — аналог 7805 для отрицательного напряжения. Т.е. на общем выводе у него будтет +, а на вход будет подаваться -. С его выхода, соответственно, будет сниматься стабилизированное напряжение -5 вольт.
Так же стоит отметить, что для нормальной работы на вход обоим стабилизаторам необходимо подавать напряжение около 10 вольт.
У этого стабилизатора существует маломощный аналог 78L05.

У стабилизатора 7805 распиновка следующая. Если смотреть на корпус 7805 как показано на фото выше, то выводы имеют следующую цоколёвку слева направо: вход, общий, выход. Вывод «общий» имеет контакт на корпус. Это необходимо учитывать при монтаже.

Стабилизатор 7905 имеет другую распиновку! Слева направо: общий, вход, выход. И на корпусе у него «вход» !

org/ImageObject»>

Купить L7805CV линейный регулятор напряжения. за $1

Поделитесь с друзьями статьей:

Оцените статью, для нас это очень важно:

Проголосовавших: 4 чел.
Средний рейтинг: 3.5 из 5.

Популярные статьи:

Опрос: Как часто Вы заказываете товары на Aliexpress? (Кол-во голосов: 310)

Каждую неделю

Каждый месяц

Раз в пол-года

Раз в год

Вообще не заказывал

Чтобы проголосовать, кликните на нужный вариант ответа. Результаты

Последние комментарии:

Сергей, 2 года назад:

💬Спасибо за статью ни где не нашёл более подробного описания работы частотомеры….

Сергей, 2 года назад:

💬Очень хорошая статья по сборке всё описано подробно,а вот по настройке и наладке ни чего не нашёл …

Алекс, 2 года назад:

💬У вас ОШИБКА ! в рисунке . разводки ЛДВС на плате 1. 2.3- это плюс , 4.5 — минус, 6 не задействована…

Slawa, 2 года назад:

💬интересно диоды в каком случае ток пропускать будут?…

Николай, 2 года назад:

💬Леонид, Да и у меня ВСЕ 10 штук даже 0.5ампера не держат. 20 06.2020….

Делитесь с друзьями:

Все, что вам нужно знать об ИЦ 7805

25 июля 2015 г. 2 февраля 2019 г.

Пожалуйста, следуйте за нашей страницей facebook для получения дополнительной информации

Ссылка: https://www.facebook.com/Electroconcepts357/

---

• Что такое интегральная схема (ИС)?

Интегральная схема (ИС) — это полупроводниковая пластина, на которой изготовлены тысячи или миллионы крошечных резисторов, конденсаторов и транзисторов. ИС может функционировать как усилитель, генератор, таймер, счетчик, компьютерная память или микропроцессор. Конкретная ИС классифицируется как линейная (аналоговая) или цифровая, в зависимости от ее предполагаемого применения.

• Что такое 7805 IC?

7805 ИС является частью серии ИС 78xx, которые используются в качестве регуляторов напряжения. Для ИС регулятора требуется входное напряжение как минимум в 1,5 раза выше, чем их номинальное напряжение. Например, микросхеме 7805 требуется минимум 6,5 вольт и максимум 35 вольт, чтобы получить выходное напряжение 5 вольт.

---

Схемы IC 7805 для контроля выходного напряжения:

• Входное напряжение в диапазоне от 7,5 до 35 В подключено к контакту 1 IC.
•  вывод 2 микросхемы подключен к земле.
• Конденсатор емкостью 100 мкФ подключен между контактом 1 и землей, чтобы стабилизировать медленные изменения напряжения, подаваемого на вход схемы.
• Еще один конденсатор емкостью 10 мкФ подключен между контактом 3 и землей для стабилизации медленных изменений выходного напряжения.
• Выходная клемма подключается к контакту 3, а конденсатор 100 нф подключается между выходной клеммой и землей для обхода очень малых выбросов периода на землю без влияния на другие компоненты. .
• Таким образом, на выходной клемме мы получаем выходное напряжение 5 В.

---

ПРИМЕНЕНИЕ:

• В качестве портативного зарядного устройства используется эта схема с некоторыми модификациями.
• Для подачи регулируемого напряжения на микроконтроллеры.
• Для понижения напряжения переменного тока до напряжения постоянного тока с помощью схемы мостового выпрямителя.

---

МЕРЫ ПРЕДОСТОРОЖНОСТИ:

• Не подавайте входное напряжение за пределами указанного диапазона, так как при повышении напряжения выделяется избыточное электричество в виде тепла от ИС 7805, повреждающее ИС.
• Используйте радиатор для входного напряжения выше 20–25 В.

---

Спасибо, что читаете, ребята 🙂

Недавно мой блог достиг 14 000 посещений. Это стало возможным только благодаря таким читателям, как вы, которые понимают трудности, необходимые для написания научных статей, поскольку это требует большого количества исследований и большого количества времени.

Написание этой страницы и иллюстрированные пояснения требуют много времени и усилий. Если вам нравится читать этот блог, я бы попросил вас подписаться на мой блог. Также посетите мою страницу в Facebook, где я размещаю материалы, связанные с электроникой. Цените поддержку. 🙂

Ссылка: https://www.facebook.com/Electroconcepts357/

Вы также можете связаться со мной на Quora, где я ответил на множество вопросов, а также получил почти 1,5 миллиона просмотров ответов:

https://www.quora.com/profile/Shashank-Shanbhag-5

Спасибо за вашу поддержку 🙂

-Шашанк Шанбхаг (инженер-электронщик)

Нравится:

Нравится Загрузка…

Электроника

7805, схема 7805, схема 7805, техническое описание 7805, 7805 ic, схема контактов 7805, распиновка 7805, схема регулятора напряжения 7805, IC 7805, интегральные схемы, формула регулирования напряжения, регулятор напряжения, регулятор напряжения ic

резисторов — Как работает регулятор напряжения LM7805?

спросил 13 лет, 5 месяцев назад

Изменено 4 года, 3 месяца назад

Просмотрено 24к раз

\$\начало группы\$

Как работает большинство микросхем регуляторов напряжения? Это то же самое, что подключить переменный резистор и вольтметр и поворачивать ручку, пока не получите желаемое напряжение?

• резисторы
• регулятор напряжения

\$\конечная группа\$

1

\$\начало группы\$

Регуляторы напряжения достигают «жесткости» за счет контура управления с обратной связью, где «жесткость» означает, что большое изменение тока нагрузки вызывает небольшое изменение напряжения.

Как переключающие, так и линейные регуляторы включают в себя контур управления (исторически аналоговый… некоторые из более новых коммутаторов используют цифровые контуры управления) для регулировки некоторых параметров схемы, чтобы выходное напряжение оставалось постоянным при наличии изменений тока нагрузки и входного изменения напряжения.

В линейном стабилизаторе параметром схемы является схема управления проходным транзистором (которая создает ток базы для силового транзистора NPN/PNP, напряжение затвора для полевого МОП-транзистора).

В импульсном регуляторе параметром цепи является рабочий цикл переключающего элемента(ов).

Таким образом, есть две области, которые вам нужно понять, если вы хотите вникнуть в детали работы регуляторов:

• проектирование топологии (достижение требуемых пределов тока/напряжения/и т. д.)
• настройка контура управления + стабильность

\$\конечная группа\$

1

\$\начало группы\$

Регуляторы напряжения имеют транзистор, который в контуре управления может иметь большую или меньшую проводимость в зависимости от потребности, так что это немного похоже на переменный резистор.
На этой схеме показан основной принцип, на котором построено большинство линейных регуляторов:

Стабилитрон представляет собой версию на 6,2 В, поэтому узлу с пометкой «обратная связь» требуется около 6,8 В, чтобы Q1 работал. R1+R2 делят выходное напряжение на 2, поэтому на выходе получается 13,6 В.
Если бы выходное напряжение увеличилось, Q1 начал бы проводить ток и опустил бы базу Q2, так что Q2 подавал бы меньший ток на выход, и его напряжение снова уменьшилось бы.
Если выходное напряжение упадет ниже установленного значения 13,6 В, Q1 выключится, и через R3 входное напряжение подаст на Q2 достаточный ток, чтобы выходное напряжение снова увеличилось.
Итак, Q1 следит за тем, чтобы на выходе оставалось 13,6 В.

Это очень простая установка, и стабильность и регулировка линии не оптимальны. Встроенные регуляторы напряжения добавят дополнительные компоненты для повышения (температурной) стабильности, ограничения тока и защиты от перегрева.

\$\конечная группа\$

1

\$\начало группы\$

Это отличный способ понять теорию. Линейный регулятор будет использовать транзистор для понижения напряжения в качестве встроенного резистора (транзистор можно смоделировать как переменное сопротивление) с обратной связью, изменяющей его сопротивление, чтобы получить очень надежное выходное напряжение. Этот метод очень малошумный, но в целом неэффективный.

Страница в Википедии не так уж плоха, чтобы узнать о них. Импульсные регуляторы используют метод, который можно рассматривать как зарядовый насос, использующий преимущества катушек индуктивности, изменяющих напряжение для подачи постоянного тока.

\$\конечная группа\$

2

\$\начало группы\$

По сути, да. Есть проходной транзистор, сопротивление которого изменяется так, что выходное напряжение остается постоянным. Но это как переменный резистор, а не потенциометр:

_{(источник: techitoutuk. com)}

Величина сопротивления регулируется усилителем обратной связи. Он регулирует сопротивление таким образом, чтобы напряжение на выходе было постоянным, независимо от изменений напряжения источника или сопротивления нагрузки.

\$\конечная группа\$

\$\начало группы\$

Помогает ли эта упрощенная схема?

^{смоделируйте эту схему — Схема создана с помощью CircuitLab}

Характеристики внутренних устройств в основном указаны выше и опубликованы в спецификациях. Если вы не можете распознать общие схемы на реальной схеме 7805 и разобраться в деталях сложной внутренней схемы, то, боюсь, это слишком сложно для подробного описания здесь.

В других ответах и ​​комментариях уже есть многочисленные ссылки, которые должны помочь вам в вашем пути.

\$\конечная группа\$

\$\начало группы\$

Bitrex дал описание внутреннего функционирования LM7805. Я думаю, что это далеко от реальность. Если кто-то хочет узнать, как это работает, я рекомендую прочитать http://www.ti.com/general/docs/lit/getliterature.tsp?baseLiteratureNumber=snva512&fileType=pdf Роберта Видлара. И вы найдете опорное напряжение в зеленой рамке, идентифицируйте красную рамку как пусковую цепь и тепловое отключение, Zdiode в фиолетовой рамке как защиту SOA и т. д. С наилучшими пожеланиями КПК
