Шунт в амперметре Калькулятор | Вычислить Шунт в амперметре

✖Сопротивление через гальванометр является мерой сопротивления протеканию тока в электрической цепи в гальванометре.ⓘ Сопротивление через гальванометр [RG]		AbohmEMU сопротивленияESU сопротивленияExaohmГигаомкилооммегаоммикроомМиллиомНаномомПетаомПланка сопротивлениеКвантованная Hall СопротивлениеВзаимный СименсStatohmВольт на АмперYottaohmZettaohm	+10% -10%
✖Электрический ток через гальванометр — это временная скорость потока заряда через площадь поперечного сечения.ⓘ Электрический ток через гальванометр [IG]		AbampereАмперАттоамперБайотсантиамперСГС ЭМБлок ЭС СГСДециамперДекаампереEMU текущегоESU текущегоExaampereФемтоамперГигаамперГилбертгектоамперкилоамперМегаампермикроамперМиллиампернаноамперПетаамперПикоамперStatampereтераамперЙоктоампереЙоттаампереZeptoampereZettaampere	+10% -10%
✖Электрический ток — это временная скорость прохождения заряда через площадь поперечного сечения. ⓘ Электрический ток [I]		AbampereАмперАттоамперБайотсантиамперСГС ЭМБлок ЭС СГСДециамперДекаампереEMU текущегоESU текущегоExaampereФемтоамперГигаамперГилбертгектоамперкилоамперМегаампермикроамперМиллиампернаноамперПетаамперПикоамперStatampereтераамперЙоктоампереЙоттаампереZeptoampereZettaampere	+10% -10%

✖Параллельно с гальванометром включается шунт для преобразования его в амперметр. Идеальный амперметр имеет нулевое сопротивление.ⓘ Шунт в амперметре [Rsh ]

AbohmEMU сопротивленияESU сопротивленияExaohmГигаомкилооммегаоммикроомМиллиомНаномомПетаомПланка сопротивлениеКвантованная Hall СопротивлениеВзаимный СименсStatohmВольт на АмперYottaohmZettaohm

⎘ копия

👎

Формула

сбросить

👍

Шунт в амперметре Решение

ШАГ 0: Сводка предварительного расчета

ШАГ 1. Преобразование входов в базовый блок

Сопротивление через гальванометр: 10.5 ом —> 10.5 ом Конверсия не требуется
Электрический ток через гальванометр: 1.5 Ампер —> 1.5 Ампер Конверсия не требуется
Электрический ток: 2.1 Ампер —> 2.1 Ампер Конверсия не требуется

ШАГ 2: Оцените формулу

ШАГ 3: Преобразуйте результат в единицу вывода

26.25 ом —> Конверсия не требуется

< 7 Приборы для измерения напряжения и тока Калькуляторы

Шунт в амперметре формула

Шунт = Сопротивление через гальванометр*(Электрический ток через гальванометр)/(Электрический ток-Электрический ток через гальванометр)
R_sh = R_G*(I_G)/(I-I_G)

Как рассчитывается шунт в амперметре?

Шунт — это небольшое сопротивление, которое подключается к гальванометру, чтобы преобразовать его в амперметр.

Идеальный амперметр имеет нулевое сопротивление. Рассчитывается по формуле S = I

Share

Copied!

Шунт для амперметра — Тиристор

Дата: 07.04.201128.06.2016 Автор: dimosyagodkaВ Новости, Пробуем…

Для визуальной оценки силы зарядного тока мне потребуется прибор для измерения силы тока – амперметр. Так как под рукой ничего толкового не нашлось, будем использовать то, что есть. И это «что есть» — обычный индикатор от старых совковых магнитол. Так как индикатор реагирует на очень малые токи, нужно изготовить для него шунт.

Шунт – это проводник, обладающий неким удельным сопротивлением, который подключают к устройству измерителя тока параллельно. При этом он пропускает через себя или шунтирует большую часть электрического тока. Вследствие чего, через устройство измерителя пройдет номинальный рассчитанный для него ток. Чтобы понять, как протекают токи в узлах схемы, изучаем законы Кирхгофа.

Для того , чтобы рассчитать шунт для амперметра, мне потребуются некоторые параметры измерительной головки (индикатора): сопротивление рамки (

Rрам), значение тока, при котором стрелка индикатора максимально отклоняется (Iинд) и верхнее значение тока, которое должен измерять в будущем индикатор (Imax). За максимальный измеряемый ток берем 10 А. Теперь нужно определить Iинд, что достигается экспериментально. Но для этого нужно собрать небольшую электрическую схему.

При помощи резистора R1 добиваемся максимального отклонения стрелки индикатора и снимаем эти показания с тестера PA1. В моем случае Iинд= 0.0004 А. Сопротивление рамки Rрам замеряем также при помощи тестера, которое составило 1кОм. Все параметры известны, остается теперь рассчитать сопротивление шунта амперметра (индикатора).

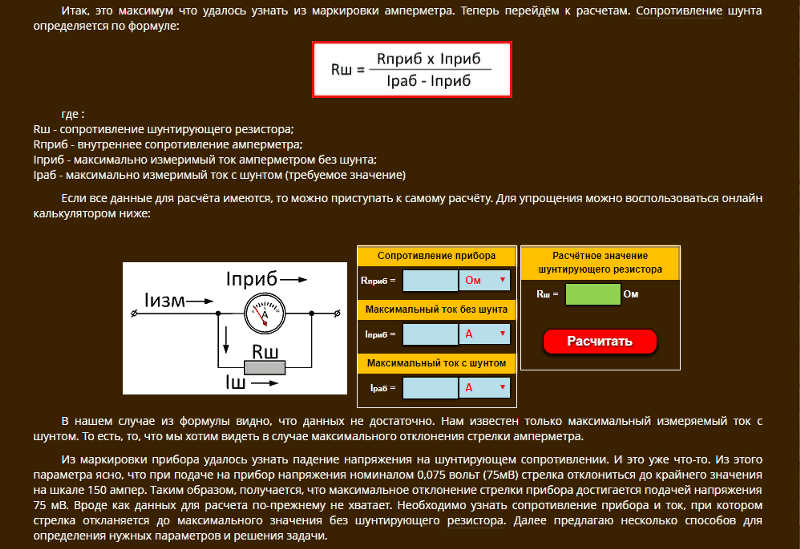

Расчет шунта для амперметра будем производить по следующим формулам:

Rш=Rрам * Iинд / Imax; получаем Rш=0,04 Ом.

Основное требование, предъявляемое к шунтам – это его способность пропускать токи, не вызывающие сильный его нагрев, т.е. обладать нормами по плотности электрического тока для проводников. В качестве шунтов используются различные материалы. Так как у меня под рукой нет «различного материала», я буду использовать старый добрый медный проводник.

Далее, исходя, что Rш=0,04 Ом, по справочнику удельных сопротивлений медных проводников подбираем соответствующий размер отрезка медного провода. Чем больше диаметр, тем лучше, но при этом увеличивается длина медного провода. Я «забью» на эти требования и выберу метровый отрезок. Главное для меня, чтобы мой шунт не расплавился, тем более, что больше  6А я его насиловать не буду. Выбранный медный проводник скручиваю в спираль и припаиваю параллельно к измерительной головке. Все, шунт готов. Теперь остается более точно подогнать сопротивление шунта и проградуировать шкалу измерителя. Делается это экспериментально.

Собственно, девайсы.

Видон не очень, что уж там…

Продолжение

---

Ссылки по теме:
1.Удельное сопротивление медного проводника

Понравилось это:

Нравится Загрузка…

Делаем зарядное

Руководство по шунтирующим резисторам и шунтам амперметра

Узнайте, как работают шунтирующие резисторы, и узнайте больше об их роли в электрических цепях с помощью нашего удобного руководства.

Что такое шунтирующие резисторы?

Шунт представляет собой электрическое устройство, которое создает путь с низким сопротивлением для электрического тока. Это позволяет току течь к альтернативной точке цепи. Шунты также могут называться амперметрическими шунтами или токовыми шунтирующими резисторами.

Шунтирующие резисторы обычно используются для измерения больших токов с низким уровнем соответствующего сопротивления. Маневрирование буквально переводится как отклонение или следование силы по заданному пути.

В ряде случаев требуется измерение тока. Общие приложения включают защиту от перегрузки по току, системы 4-20 мА, зарядку аккумулятора и управление двигателем по Н-мосту. Применение уравнения закона Ома позволяет измерять уровень напряжения и силы тока в амперах. Это требует размещения резистора параллельно амперметру. Возникает результирующее разделение тока, позволяющее измерять уровень силы тока.

Просмотреть все шунты

Электрические шунты в цепях

Существуют различные способы измерения электрического тока, протекающего по цепи. Однако наиболее распространенным методом является косвенное измерение, определяющее уровень напряжения на прецизионном резисторе в соответствии с законом Ома. Результирующее падение напряжения будет напрямую соответствовать току, проходящему через цепь. Правильная идентификация этого падения напряжения позволит вам измерить величину протекающего тока.

Особое внимание следует уделить расположению шунта в цепи. Обычно шунт размещают как можно ближе к земле, когда цепь и измерительное устройство имеют общую землю. Это позволяет защитить амперметр от синфазного напряжения, которое в противном случае может привести к повреждению и искажению результатов. Необходимо будет изолировать шунт от земли или включить делитель напряжения для защиты внутри незаземленной ветви.

См. диаграмму ниже для помощи в определении различных компонентов шунта:

Что делает шунт?

Электрический шунт представляет собой устройство, которое позволяет току проходить или отклоняться от заданного значения в цепи за счет создания пути с низким сопротивлением. Некоторые измерители имеют встроенные прецизионные токовые шунты и позволяют проводить измерения постоянного тока и мощности. Существуют также электрические шунты, измеряющие поток постоянного тока.

Формула закона Ома применяется следующим образом:

В = I × R

Это уравнение относится к напряжению (В) на сопротивлении (R в омах), создаваемому в результате сопротивления и тока (I в амперах) циркулирует через сопротивление. Например, токовый шунт с сопротивлением 0,002 Ом и током 30 А приведет к генерации 0,002 x 30 = 0,06 вольт или 60 мВ (милливольт).

Падение напряжения на шунте можно оценить, интегрировав токовый шунт в цепь, настроенную для измерения. Оценка текущего сопротивления шунта позволит произвести расчет измерения тока в соответствии с расчетом по закону Ома. Закон Ома также можно использовать для калибровки текущего сопротивления шунта.

Общие области применения шунтирующего резистора включают:

• Измерение тока, протекающего через батарею, и контроль выработки электроэнергии
• Перенаправление высокочастотного шума (для этого требуется шунт с конденсатором) до того, как сигнал достигнет элементов схемы
• Установка внутри корпуса подключения постоянного тока с отрицательным проводом между батареями и инвертором
• Защита от перегрузки в устройствах управления, включая зарядные устройства и источники питания

Вы можете использовать следующие типы шунтов:

Цифровой шунт Murata Power Solutions

Выход :

• 50 A
• 50 мВ

Подходит для? :

• Измерение постоянного тока от 5 А до 1200 А

Купить сейчас

Шунт Hobut

Выход :

• 20 A
• 200 мВ

Подходит для? :

• Преобразование цифровых панельных счетчиков с полным отклонением 199,9 мВ в амперметры

Купить сейчас

Пластинчатый шунт GILGEN Muller & Weigert

Выход :

• 100 А
• 60 мВ

Подходит для? :

• Измерение больших токов с помощью приборов DQN с подвижной катушкой

Купить

Пластинчатый шунт Шовена-Арну

Выход :

• 10 А
• 100 мВ

Подходит для? :

• Измерение тока до 10 А с высокой точностью

Купить сейчас

Шунты панельного амперметра постоянного тока

Шунт панельного амперметра постоянного тока является одним из наиболее часто используемых устройств этого типа. Это позволяет точно измерять значения тока, превышающие те, которые можно измерить исключительно с помощью амперметра. Этот процесс включает отведение небольшого количества тока на измеритель для измерения.

Необходимо установить уровень сопротивления таким образом, чтобы можно было измерить соответствующее падение напряжения без разрыва цепи. Уровень тока имеет прямое отношение к напряжению, подаваемому на шунт, что позволяет определить правильный уровень тока.

Как работает шунт?

Существует разница между техническими ограничениями шунтирующего резистора и стандартного резистора. Шунтирующие резисторы обеспечивают высокий уровень точности, компенсируя минимальное омическое сопротивление. Для достижения такой высокой точности рекомендуется соединение Кельвина. Это соединение позволяет избежать таких проблем, как сопротивление проводов и чувствительность.

Существует множество обратимых и необратимых факторов, которые могут влиять на значение шунтирующего резистора. Связанные с этим механические, электрические и термические нагрузки означают долговременную стабильность и необратимое изменение сопротивления. Температурный коэффициент сопротивления (TCR) выражается в ppm/oC и соответствует дрейфу, возникающему в результате охлаждения или нагревания транзистора из-за колебаний температуры окружающей среды. Уровень мощности, который должен рассеивать резистор, выражается в терминах коэффициента мощности сопротивления (PCR) или частей на миллион/Вт.

Электрические шунты обычно используются для защиты регулятора скорости от нагрузки, потребляющей избыточный ток или ограничивающей скорость подключенного двигателя. Можно увеличить скорость контроллера, отключив шунт от линии считывания. Затем чувствительную линию необходимо будет соединить с землей. Падения напряжения не будет, поэтому регулятор скорости будет генерировать максимально возможную мощность. Однако это может быть опасно, если нагрузка на транзисторы контроллера слишком велика.

Токовый шунт высокой точности также может использоваться при стендовых испытаниях оборудования. Этот тип токового шунта можно использовать в сочетании с вольтметром для оценки уровня тока, протекающего по цепи. Использование чувствительного вольтметра будет означать, что при измерении больших токов обеспечивается хорошая степень безопасности, чем может быть достигнуто с помощью стандартного мультиметра.

Как подключить шунт

Во-первых, следуйте инструкциям производителя. Необходимо убедиться, что амперметр и шунт способны работать с одинаковыми уровнями мВ. Затем вы должны подключить шунт к отрицательному кабелю, соединяющему аккумуляторную батарею с электрическими цепями. Это можно определить, проследив отрицательный провод от аккумулятора к цепям или блоку предохранителей.

Если вы хотите измерить ток, потребляемый подключенным устройством и вырабатываемый генератором переменного тока, необходимо настроить отрицательные контакты на аккумуляторе на соответствующую сторону аккумулятора и шунтировать. К другой стороне шунта следует подсоединить кабель подходящей толщины, ведущий к отрицательной клемме аккумулятора.

Шунт необходимо установить в месте, где нет риска короткого замыкания кабелей. Отрицательные кабели можно обрезать для облегчения процесса установки. Также необходимо будет вырезать подходящее отверстие для крепления амперметра на панели. Отверстие должно быть достаточно герметичным, чтобы надежно подключить счетчик. Соединение между выводами и постоянным током или напряжением должно иметь правильно установленные плюсовые и минусовые контакты. Вы также должны будете убедиться, что измеритель настроен правильно (ток может быть измерен в переменном, постоянном токе, омах и т.д.).

Процесс подключения должен начинаться с базовой проверки, чтобы убедиться, что шунт подключен последовательно с нагрузкой. Вам также потребуется подключить подходящий аккумулятор и убедиться, что он подключен к правильной стороне шунта. Затем проводка должна идти от шунта к нагрузке. Не должно быть никакой связи между амперметром и землей. Однако амперметр следует подключать параллельно шунту, а шунт последовательно с нагрузкой.

Измерение тока или напряжения следует начинать с подачи питания на цепь. Затем вы можете приступить к снятию показаний счетчика. Однако не следует включать питание, если вы измеряете уровень сопротивления.

Как рассчитать ток с помощью шунта

Мы уже упоминали, что сопротивление шунта можно рассчитать путем деления падения напряжения, соответствующего уровню генерируемого тока. Шунт можно использовать, чтобы убедиться, что цепь способна выдержать ток, протекающий через нее. Для этого вам понадобится калькулятор и значения электрического тока и напряжения на шунтирующем резисторе.

Текущий уровень должен рассчитываться следующим образом:

Шаг первый: Запишите закон Ома

Вы должны начать с написания уравнения Ома В = I * R , где В относится к падению напряжения на шунтирующем резисторе, I является протекающий ток, а R — сопротивление шунта.

Шаг второй: подставьте значения напряжения и тока

Поменяйте местами значения напряжения ( В ) и тока ( I ) в уравнении. Например, если напряжение на шунте равно 10, то уровень протекающего тока будет 1 ампер, при этом уравнение будет следующим: 10 = 100 * R.

Шаг третий: Завершите вычисления Ома

Разделите сумму уравнения закона Ома на 100, чтобы вычислить значение R . Значение R в этом случае будет равно 0,1 Ом, что соответствует значению шунтирующего резистора.

Популярные бренды

Simpson

Просмотрите наш выбор шунтов от Simpson и сделайте покупку онлайн уже сегодня с RS Components.

Диапазон просмотра

Hobut

Просмотрите наш широкий ассортимент шунтов от Hobut, включая пластинчатые шунты, латунные шунты и многое другое.

View Range

Sifam Tinsley

Шунты Sifam Tinsley подходят для использования в самых разных электрических цепях и приложениях. Просмотрите ассортимент сегодня.

Просмотр ассортимента

Murata

Ознакомьтесь со всем ассортиментом шунтов от Murata Power Solutions и найдите продукт, наиболее подходящий для ваших требований.

View Range
