Собираем 12 В зарядное устройство
В этой статье, мы рассмотрим, как мастер-самодельщик изготовил 12-вольтовое зарядное устройство из комплектующих приобретенных на Али. Параметры собранного зарядного устройство следующие:
Питание
-110-220 В переменного тока
Выходная мощность
-1,25-24 В
-0 — 8 А
-Защита от короткого замыкания
-Защита от перегрузки
-Защита от перезарядки
-Зарядка постоянным током
-Постоянное напряжение
-Индикатор полной зарядки аккумулятора
-Индикатор зарядки
Теперь давайте посмотрим какие мастер использовал
Материалы и инструменты:
-Блок питания;
-Понижающий преобразователь;
-Вольтметр;
-Акриловый лист;
-Крепеж;
-Термоусадочная трубка;
-Разъем XT60;
-Зажимы;
-Паяльник;
-Силиконовые ножки;
-Дрель;
-Сверла;
Шаг первый: крепеж
К плате питания и понижающей прикручивает крепеж.
Шаг второй: акрил
Акрил будет играть роль корпуса, на котором крепятся все детали. Снимает защитный слой с листа акрила. Размещает на листе электронные устройства.
Маркирует лист по местам крепления плат. Сверлит по меткам отверстия 2, а затем 3, мм сверлом.
Крепит платы к листу акрила.
Шаг третий: схема
Монтаж устройства производится по следующей схеме.
Шаг четвертый: монтаж
Согласно схемы припаивает к вольтметру провода.
Приклеивает двусторонний скотч и закрепляет вольтметр и разъем на акриле.
Подключает преобразователь., провод протягивает под платой.
Подсоединяет зажимы к разъемам.
Шаг пятый: крышка
Из акрила изготавливает и закрепляет крышку. Приклеивает силиконовые ножки.
Шаг шестой: настройка
Теперь нужно настроить силу тока и напряжение. Мастер закорачивает зажимы и потенциометром выставляет необходимый ток. Затем рассоединяет зажимы и выставляет напряжение. Напряжение мастер выставляет 13,8 В, ток по формуле емкость батареи х 1/10=ток.
Шаг седьмой: зарядка
Теперь осталось подключить зажимы к аккумулятору и произвести зарядку. По словам автора, по достижении заряда устройство автоматически отключится.
Вот такое компактное зарядное устройство получилось у мастера. Конечно вызывает сомнение безопасность устройства. Как минимум, нужно было тщательней продумать корпус и сделать его более закрытым.
Весь процесс по изготовлению зарядного устройства можно посмотреть на видео.
Источник
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.Зарядное устройство для сборки аккумуляторов своими руками 12.6 Вольт 1 Ампер
Еще один обзор еще одного небольшого зарядного устройства для 3S (12.6 Вольт) сборки аккумуляторов. Не так давно я публиковал обзор версии на 3 Ампера, сегодня версия попроще, 1 Ампер.К сожалению все пошло не так, как хотелось, но не буду забегать вперед, подробности
Началось все с того, что заказал я для товарища пять небольших зарядных устройств. Хотя нет, заказал я их раза в три больше, но другие относятся к более мощной серии и о них я расскажу в другой раз, а пока покажу «малышей».
Вопросов как к доставке, так и к упаковке не возникло, продавец отнесся к своей задаче вполне ответственно. Все было плотно уложено в картонную коробку, а сверху лежал листик вспененного полиэтилена.
Помимо этого каждый блок был упакован в небольшой пакетик. Конечно картонные коробочки смотрелись бы лучше, но в принципе и так неплохо.
На выбор было два варианта вилки, естественно я выбрал Евро. Каждое зарядное устройство имеет кабель подключения нагрузки, длина кабеля около метра, на конце находится привычный многим разъем 5.5/2.1
Заявленные характеристики — 12.6 Вольта, ток 1 Ампер, как и было заявлено на странице товара. Кроме того указано, что это именно зарядное устройство.
Корпус не склеен, потому выкручиваем единственный саморез и лезем внутрь.
Плата, на твердую тройку. Даже при беглом взгляде видно, что нет как минимум входного фильтра, а трансформатор несколько маловат для заявленной мощности в 12.6 Ватта, хотя с учетом потерь на диоде и шунте скорее в 13 Ватт, но не суть важно, проверим позже в деле.
1. Использован ШИМ контроллер KTG207C со встроенным высоковольтным транзистором. Судя по даташиту мощность составляет 12 Ватт для адаптера и 18 для открытого корпуса. В нашем случае мы имеем дело с адаптером (БП в маленьком закрытом корпусе), потому работать он будет с перегревом.
2. Входной конденсатор емкостью 15мкФ, измеренная 13.8, ESR- 1 Ом. Без запаса, но для зарядного нормально.
4. На выходе диод Шоттки на ток 3 Ампера, конденсатор 16 Вольт 470мкФ и двухцветный светодиод. К конденсатору есть замечания. Емкость 470 мкФ (500 реальная) в данном случае нормально, это не БП и пульсации вредны только конденсатору, а не нагрузке, но напряжение 16 Вольт, это мало.
Качество пайки примерно на те же три балла, что и вид сверху. Имеются большие «сопли» припоя на некоторых контактах. Выходные провода припаяны снизу, хотя для них в плате есть соответствующие отверстия, да и сечение проводов не очень высокое, хотя опять же, для зарядного это не критично.
Первичная сторона меня интересует меньше всего, а вот вторичная куда важнее.
Уже видно, что зарядное устройство «без мозгов», а в качестве ОУ применена привычная LM358. Кроме того видно, что поверх одного из резисторов напаян еще один, видимо подбирали выходной ток.
Так как по печатной плате не очень удобно разбираться, что и как сделано, то я перечертил схему в более привычный вид.
Как и предполагалось, перед нами простое зарядное устройство. Хотел сначала назвать его примитивным, но нет, есть варианты куда проще.
На схеме я выделил основные узлы.
1. Синий — узел стабилизации напряжения. Фактически он определяет напряжение окончания заряда.
2. Красный — узел стабилизации тока. Определяет ток заряда.
3. Зеленый — источник опорного напряжения. Отвечает за стабильность измерения тока заряда и индикации.
4. Оранжевый — узел индикации. Так как под окончанием заряда (для литиевых аккумуляторов) принято понимать падение зарядного тока ниже чем 1/10 от исходного тока заряда, то здесь схема похожа на узел стабилизации тока, но с другими порогами срабатывания.
Стандартный первичный тест.
1. Напряжение окончания заряда 12.67 Вольта, т.е. каждый аккумулятор будет заряжен не до 4.20, а до 4.22 Вольта, что несколько выше нормы, хотя и терпимо.
2. При подключенной батарее и отключенном питании потребление 14мА, многовато, кроме того при этом светит светодиод.
4. Ток, при котором происходит переключение индикации, составляет 70мА, что ниже нормы (100мА).
5, 6. Ради интереса посмотрел ток через 5 и 10 минут после переключения индикации. Через 5 минут ток упал до 35мА, а еще через 5 минут до 20мА. Такой режим заряда не приветствуется, но допускается. Рекомендация проста — не оставлять на длительное время (несколько дней).
Вот теперь можно перейти к тестам под нагрузкой.
Так как моя электронная нагрузка не умеет работать в режиме CV, то я подключился до шунта зарядного устройства и нагрузил его током 1.05 Ампера, эмулируя реальную ситуацию. Зарядное было подключено отдельным проводом к сети, а сверху накрыто родной крышкой. Впрочем это видно на фото. Конечно есть отличия от реальных условий эксплуатации, но они незначительны.
Первый тест — измерение ухода напряжения окончания заряда от прогрева. Уход есть, хотя и не очень большой, кроме того к концу заряда температура падает и напряжение приходит в норму. Но я провожу этот тест для общей оценки качества устройства.
Но в процессе теста меня ждал неприятный сюрприз. Примерно через 20-25 минут электронная нагрузка «притихла», т.е. выключила вентилятор. Обычно это говорит о том, что произошло автоотключение.
В тесте я настроил порог отключения в 12 Вольт, так как у меня была цель проверить, а не спалить устройство.
Я немного остудил устройство и запустил тест еще раз, через 17 минут опять произошло отключение по падению напряжения.
Причина стала понятна сразу, как я открыл крышку. Банальный перегрев. Причем сначала я волновался по поводу перегрева трансформатора, но перегрев микросхемы произошел раньше, в процессе работы она нагрелась как минимум до 115 градусов, реально выше, так как измерил я через секунд 5 после отключения.
Так как зарядные устройства все таки были нужны, а в таком виде эксплуатировать их нельзя, то было принято решение снизить выходной ток.
Ниже я выделил элементы, которые влияют на выходные параметры.
1. Зеленым — шунт, влияет как на выходной ток, так и на индикацию. Влияет пропорционально, т.е. снижение выходного тока в 2 раза во столько же снизит порог переключения индикации.
2. Красным — делитель опорного напряжения. Влияет на выходной ток.
3. Синим — Второй делитель опорного напряжения. Влияет на порог переключения индикации.
Вариантов у меня было два, изменить номинал шунта или номинал делителя опорного напряжения (красный). Так как удобнее уменьшать сопротивление резисторов путем параллельного подключения еще одного, то я выбрал второй вариант, менять номиналы делителя.
Можно было конечно посчитать все при помощи калькулятора, но мне было куда проще сделать это в старом, но проверенном симуляторе электронных схем.
Сначала я сделал родную схему и узнал напряжение на выходе делителя (оно будет немного отличаться от реального). Вышло 116мВ.
Затем посчитал, какое напряжение мне надо выставить, чтобы на выходе был нужный мне ток (я решил сделать 700-750мА, среднее 725).
Так как исходный ток известен, то считаем 116/1.05х0.725=0.79.
Затем путем подбора добавочного резистора (правый нижний на схеме) я добился напряжения в 80мВ. В моем случае вышло что надо припаять параллельно резистор номиналом 10 кОм.
Затем находим нужный делитель на плате, нумерация в схеме и на плате соответствует. Попутно поправил косо установленный резистор. После этого припаиваем параллельно новый резистор. Я использовал резистор размера 0805.
Проверяем. Примерно соответствует расчетам, можно оставлять как есть.
Погонял еще примерно с пол часа, температура контроллера упала со 115 до 85. Как по мне, то довольно неплохо, для улучшения ситуации можно снизить ток до 700мА, ниже смысла снижать нет.
Кроме того, теперь ток переключения индикации составляет почти требуемые 1/10 от тока заряда 🙂
После обзора было снято видео, где я вкратце объясняю что к чему, просто как дополнение.
Теперь попробую кратко описать мое мнение об этом устройстве.
Общее качество изготовления не очень высокое, схема простая. Если снизить выходной ток до 700-750мА, то будет работать.
Без доработки использовать крайне не рекомендую, контроллер будет работать в режиме постоянного перегрева периодически выключаясь для остывания и может выйти из строя.
На этом все, надеюсь что обзор был полезен, а также скажу, что у меня лежит еще одно зарядное устройство 12.6 Вольта 3 Ампера, но уже «фирменное».
Компактная зарядка 5В 1А как это сделано?
Представляю очередное устройство из серии «Не Брать!»В комплект прилагается простенький кабель microUSB, который буду тестировать отдельно с кучей других шнурков.
Заказал эту зарядку ради любопытства, зная, что в таком компактном корпусе крайне сложно сделать надёжное и безопасное устройство сетевого питания 5В 1А. Реальность оказалась суровой…
Пришло в стандартном пакетике с пупыркой.
Корпус глянцевый, обёрнут защитной плёнкой.
Габаритные размеры с вилкой 65х34х14мм
Зарядка сразу оказалась нерабочей — хорошее начало…
Пришлось в начале устройство разбирать и ремонтировать, чтобы иметь возможность тестировать.
Разбирается очень просто — на защёлках самой вилки.
Дефект обнаружился сразу — отвалился один из проводков к вилке, пайка оказалась некачественной.
Вторая пайка не лучше
Сам монтаж платы выполнен нормально (для китайцев), пайка хорошая, плата отмыта.
Реальная схема устройства
Какие проблемы были обнаружены:
— Довольно слабое крепление вилки с корпусом. Не исключена возможность остаться ей оторванной в розетке.
— Отсутствие предохранителя по входу. Видимо те самые проводочки к вилке и являются защитой.
— Однополупериодный входной выпрямитель — неоправданная экономия на диодах.
— Малая ёмкость входного конденсатора (2,2мкФ/400В). Для работы однополупериодного выпрямителя ёмкость явно недостаточна, что приведёт к повышенным пульсациям напряжения на нём на частоте 50Гц и к уменьшению срока его службы.
— Отсутствие фильтров по входу и выходу. Невелика потеря для такого маленького и маломощного устройства.
— Простейшая схема преобразователя на одном слабеньком транзисторе MJE13001.
— Простой керамический конденсатор 1нФ/1кВ в помехоподавляющей цепи (показал отдельно на фото). Это грубое нарушение безопасности устройства. Конденсатор должен быть класса не менее Y2.
— Отсутствует демпферная цепь гашения выбросов обратного хода первичной обмотки трансформатора. Этот импульс частенько пробивает силовой ключевой элемент при его нагреве.
— Отсутствие защит от перегрева, от перегрузки, от короткого замыкания, от повышения выходного напряжения.
— Габаритная мощность трансформатора явно не тянет на 5Вт, а его очень миниатюрный размер ставит под сомнение наличие нормальной изоляции между обмотками.
Теперь тестирование.
Т.к. устройство изначально не является безопасным, подключение производил через дополнительный сетевой предохранитель. Если уж что случится — хотя-бы не обожжёт и не оставит без света.
Проверял без корпуса, чтобы можно было контролировать температуру элементов.
Выходное нгапряжение без нагрузки 5,25В
Потребляемая мощность без нагркзки менее 0,1Вт
Под нагрузкой 0,3А и менее зарядка работает вполне адекватно, напряжение держит нормально 5,25В, пульсации на выходе незначительные, ключевой транзистор греется в пределах нормы.
Под нагрузкой 0.4А напряжение начинает немного гулять в диапазоне 5,18В — 5,29В, пульсации на выходе 50Гц 75мВ, ключевой транзистор греется в пределах нормы.
Под нагрузкой 0,45А напряжение начинает заметно гулять в диапазоне 5,08В — 5,29В, пульсации на выходе 50Гц 85мВ, ключевой транзистор начинает потихоньку перегреваться (обжигает палец), трансформатор тёпленький.
Под нагрузкой 0,50А напряжение начинает сильно гулять в диапазоне 4,65В — 5,25В, пульсации на выходе 50Гц 200мВ, ключевой транзистор перегрет, трансформатор также довольно сильно нагрет.
Под нагрузкой 0,55А напряжение дико прыгает в диапазоне 4,20В — 5,20В, пульсации на выходе 50Гц 420мВ, ключевой транзистор перегрет, трансформатор также довольно сильно нагрет.
При ещё большем увеличении нагрузки, напряжение резко проседает до неприличных величин.
Выходит, данная зарядка реально может выдавать максимум 0,45А вместо заявленных 1А.
Далее, зарядка была собрана в корпус (вместе с предохранителем) и оставлена в работе на пару часов.
Как ни странно, зарядка не вышла из строя. Но это вовсе не означает, что она является надёжной — имея такую схемотехнику долго ей не протянуть…
В режиме короткого замыкания зарядка тихо умерла через 20 секунд после включения — произошёл обрыв ключевого транзистора Q1, резистора R2 и оптрона U1. Даже дополнительно установленный предохранитель не успел сгореть.

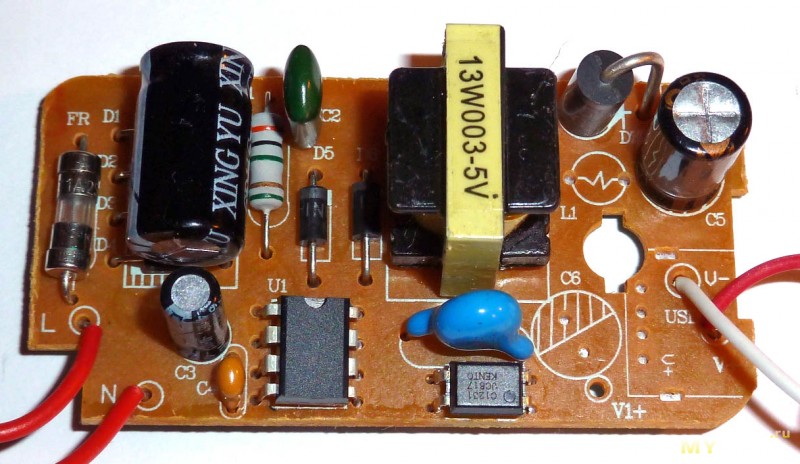

Для сравнения, покажу как выглядит внутри простейшая китайская зарядка 5В 2А от планшета, изготовленная с соблюдением минимально-допустимых норм безопасности.
Пользуясь случаем, сообщаю, что драйвер светильника из предыдущего обзора был успешно доработан, статья дополнена.
mysku.ru/blog/aliexpress/28085.html
Итоговый вывод: лучшее место этой зарядки — мусорное ведро, берегите себя и близких.
Продолжение следует…
ЗУ на 12 В с регулируемым зарядным током
Как всегда неожиданно пришли холода и снова пришло понимание, что нужно купить для аккумулятора машины зарядный выпрямитель. Все знают, что мороз не нравится батареям, а потому подзаряжать их от сети 220 В приходится чаще. Решено было не инвестировать в дешевые китайские автозарядки из супермаркетов, а попытаться что-то сделать самому.
Зарядное устройство должно заряжать / перезаряжать аккумулятор в автомобиле и на мотоцикле. Предполагалось также, что регулировка тока зарядки будет относительно простой в исполнении, потому что не каждый понимает настройки всяких там HTRC T240. Чтобы плавно настраивать ток, можно использовать эту очень простую схему:
Здесь используются обычные резисторы 0.125 Вт, но решено было поставить 0.5 Вт, из-за высокого напряжения. Также добавлен в схему также второй предохранитель на вторичной стороне трансформатора (10 A) на всякий случай, конденсатор фильтра 2200 мкФ 25 В и вольтметр со шкалой до 20 вольт. Диодный мост KBPC2510. Остальное, как на принципиальной схеме.
Выбор трансформатора для зарядного
В гараже нашелся какой-то старый советский трансформатор 15 В 120 VA и решено было использовать именно его в качестве основы для сборки выпрямителя.
В целом выпрямитель работает очень хорошо. После подключения лампы h5 55/60w напряжение падает примерно до 12 В, и это тоже неплохо. Это первый вариант зарядного, во втором (сделанном на заказ) использовался тороидальный трансформатор 100W 11V 9A (предназначенный для питания галогенок), и после выпрямителя там получалось более 15 В на конденсаторе. Теоретически достаточно подключить к цепи вторичного питания (после диодов моста) конденсатор около 100 мкФ / 25 В и измерить напряжение на нем, если оно достигнет 16-17 В все нормально и вы можете безопасно построить на этом трансформаторе ЗУ к АКБ.
Важно: трансформатор должен давать номинальное напряжение 12 В при нагрузке, а не 12 В на холостом ходу — это напряжение слишком низкое. Если мы используем двухтактный выпрямитель — напряжение будет около 16 В. Использование диодов Шоттки даст еще больше прирост — до 17 В. Напряжение сетки также важно — если намного меньше 220 В — не будем иметь достаточного напряжения.
Если при нагрузке напряжение падает до 12-13 В, батарея не будет полностью заряжена. Для выпрямителя требуемое напряжение составляет около 16 В! Хотя правильное зарядное напряжение — 13,8 В — 14,4 В, рекомендуется с учётом просадки на пару вольт подавать выше.
Естественно при управлении симистором в первичной обмотке присутствует постоянная составляющая тока, приводящая к насыщению сердечника и многим другим нежелательным явлениям, таким как гудение трансформатора. Большинство трансформаторов, питающихся таким образом, имеют более-менее проявляющиеся подобные симптомы, но лишь немногие не подходят вообще. В конце концов их можно устранить или заметно ослабить (силовые резисторы). Или вообще изменить тип контроля зарядного тока на такой.
|
Схема зарядного устройства 12.6В 3А для шуруповерта с 12-вольтовым аккумулятором
В конце прошлого года я публиковал пару обзоров на тему переделки батарей шуруповертов. Сегодня я расскажу о альтернативном варианте заряда переделанной батареи при помощи готового зарядного устройства.В общем как всегда, осмотр, разборка, схемы, тесты.
В прошлый раз я предлагал использовать для заряда старое зарядное с отдельной платой преобразователя. Вариант в общем то неплохой, но мне стали задавать вопросы, а что делать если старое зарядное разбито, поломано, съела кошка.
И вот я случайно наткнулся в одном из магазинов на вариант зарядного устройства, которое подойдет для батарей 3S, т.е. 12.6 Вольта. Так как такой вариант является одним из самых распространенных при переделке старых шуруповертов, то я решил заказать его для обзора.
Упаковка весьма аскетичная, впрочем как и надпись, указывающая напряжение и ток заряда.
Комплект поставки весьма прост, кабель и собственно зарядное устройство.
Кабель в принципе неплохой, вот только вилка подкачала, варианты — резать, менять или искать переходник.
Зарядное устройство выполнено в формате блока питания, довольно увесистое, корпус прочный.
На одном из торцов корпуса расположен двухконтактный сетевой разъем, на второй стороне кабель с привычным 5.5/2.1мм штекером. Длина кабеля около 1 метра.
Так как это именно зарядное устройство, а не блок питания, которым вы заряжаете свой смартфон/планшет, то здесь присутствует индикатор окончания заряда. Светит правда он не очень ярко, при ярком солнце его не будет заметно, как например и в свете вспышки.
Снизу присутствует наклейка с указанием характеристик, ничего нового, помимо того что было указано на упаковке, я не увидел.
Как я выше писал, корпус довольно прочный, но против молотка и ножа он устоять не смог, а других способов разобрать данное изделие нет.
Плата внутри сидит очень крепко. Частично на двухстороннем скотче, частично приклеена силиконом в районе силовых элементов. На фото видно внутренности корпуса, в дополнение там осталась какая-то клейкая масса.
На вид экономно, но вполне качественно. Радиаторы имеют изоляцию и удерживаются за счет самого силового элемента, дополнительного лепестка и силиконовым герметиком.
Также к корпусу приклеен трансформатор и входной дроссель. В общем вынималась плата довольно тяжело.
На входе присутствует предохранитель, а также входной фильтр. К сожалению нет термистора, вместо него перемычка.
1. Входной конденсатор имеет емкость 68мкФ, для мощности около 40 Ватт вполне достаточно.
2. Высоковольтный транзистор CS7N60F в полностью изолированном корпусе.
3, 4. С одной стороны трансформатора спрятался оптрон обратной связи, с другой — правильный помехоподавляющий конденсатор Y класса, так что током вас не убьет.
5. Выходная диодная сборка 10 Ампер 100 Вольт, с запасом как по току, так и по напряжению.
6. Выходные конденсаторы имеют емкость 1000мкФ и напряжение до 25 Вольт, здесь также вопросов нет. Попутно есть место для установки помехоподавляющего дросселя и третьего конденсатора.
Снизу платы компонентов еще больше.
«Горячая» сторона блока питания. Здесь у меня также не возникло вопросов, ну почти не возникло 🙂
«Холодная» сторона. Здесь расположены элементы стабилизации напряжения, тока, а также индикации окончания заряда.
Претензия к «горячей» стороне у меня была только в плане пайки, а точнее ее качества. Такое ощущение, что ШИМ контроллер перепаивали, так как остальные компоненты запаяны аккуратно.
К выходной стороне вопросов нет, все аккуратно, элементы дополнительно зафиксированы при помощи клея. Операционный усилитель LM358.
Так как обзора подобного устройства у меня еще нет, то не перерисовать схему было нельзя.
Впрочем первичная часть блока питания оказалась практически один в один с блоком питания, который я уже обозревал — Блок питания 12 Вольт 1 Ампер. Блок весьма надежный и качественный.
Отличие только в номиналах некоторых компонентов, а также их количестве, микросхема имеет одинаковую распиновку.
Так как схема большая, то чтобы было более понятно, я разбил ее на две части, первичную и вторичную.
Вторичная сторона отличается от привычных схем блоков питания, так как содержит больше узлов.
Распишу отдельно узлы.
1. Зеленый — Узел стабилизации выходного напряжения, отвечающий за режим CV.
2. Красный — Стабилизация тока, режим СС.
3. Синий — узел индикации.
Слева вверху два выпрямителя, основной и дополнительный (D3, С5) для питания операционного усилителя и светодиода. Дополнительное питания необходимо чтобы эти элементы не потребляли ток когда подключен аккумулятор, а зарядное не включено в розетку.
Между красным и синим узлом источник опорного напряжения для узла индикации и стабилизации тока.
И хотя большей частью все сделано вполне корректно, но есть особенность. Параллельно первому конденсатору подключен резистор номиналом 2.2к (R13A), потому потребление в выключенном состоянии есть все равно. Попробовать исправить эту ситуацию можно установкой диода (отмечен красным) вместо перемычки, которая в свою очереди стоит на месте отсутствующего помехоподавляющего дросселя. Но есть проблема, этот диод будет греться, причем заметно, потому я бы рекомендовал оставить как есть.
Теперь что менять если надо другое напряжение/ток.
1. Зеленый — делитель по цепи измерения напряжения, увеличение номинала верхнего резистора увеличит выходное напряжение, нижнего — уменьшит.
2. Синий — Увеличение номинала шунта уменьшит ток, уменьшение — увеличит. Изменение будет пропорционально изменению номинала. Также изменение этого резистора влияет и на индикацию.
R19, R13, увеличение верхнего резистора — уменьшение выходного тока, изменение нижнего действует наоборот.
3. Оранжевый — Делитель порога переключения индикации. Все то же самое как в п.2, только для индикации. Кстати отмечу, что этот узел имеет гистерезис, потому переключение красный/зеленый происходит скачкообразно, а не плавно, мелочь, но приятно.
Отдельно фотка для перфекционистов, здесь я перечислил то, что можно установить на плату.
1. Y- конденсаторы, так как подключение без заземления, то смысла не имеют. Если заменить гнездо на трехконтактное, уменьшат помехи в сеть.
2. Термистор, уменьшит пусковой ток. Например NTC 5D-9
3. Выходной дроссель. Уменьшит уровень пульсаций на выходе, ток более 3 Ампер, индуктивность 1-10мкГн.
4. Варистор, увеличит защищенность блока питания при подаче высокого напряжения на вход. Диаметр 10мм, напряжение 470 Вольт.
5. Х-конденсатор, уменьшит уровень помех в сеть, место под 22-33нФ.
6. Двухобмоточный дроссель, обычно на небольшом колечке, также для уменьшения помех в сеть.
7. Диодная сборка. Можно поставить параллельно первой, немного увеличит КПД и поднимет надежность, лучше ставить такую же как уже используется, 10 Ампер 100 Вольт.
8. Выходной конденсатор. На уровне пульсаций скажется мало, но может поднять надежность работы. 1000мкФ 25 Вольт.
Переходим к тестам.
Для начала пройду по основным позициям
1. Выходное напряжение — завышено примерно на 30мВ, считаю что вполне в норме.
2. Ток от аккумулятора при отключенном питании, около 7мА. Довольно много, разрядит аккумулятор примерно через 2-3 недели. Лучше использовать аккумуляторы с защитой, впрочем защита обязательна в любом случае.
3. Зарядный ток 2.9 Ампера, немного ниже заявленного, но я считаю что ничего страшного.
4. Индикация настроена на ток 270мА, при падении тока заряда ниже этой величины включается зеленый светодиод и погасает красный.
5, 6. Так как устройство не умеет полностью обесточивать аккумулятор, то дальше вы увидите падение тока почти до нуля. К примеру с 66мА до 28мА ток упал примерно за 8 минут.
Режим без полного снятия тока допустим, хотя и не очень желателен. Если аккумулятор исправен, то проблем не будет, но я бы советовал просто не оставлять его на большое время, например день-два.
Дальше я подключил зарядное к электронной нагрузке. Но так как электронная нагрузка не имеет режима CV, то пришлось подключиться минуя цепь стабилизации тока.
Был задан ток нагрузки в 3 Ампера и закрыт корпус для термопрогрева. Попутно контролировался уход напряжения, здесь также проблем нет, 5мВ через час термопрогрева это просто отлично, сказывается то, что большей частью применены точные резисторы.
Так как это зарядное, а не блок питания и большую часть времени оно работает с максимальным током, то я сразу зада ток 3 Ампера. Время теста было 1 час, за это время оно полностью зарядит аккумулятор емкостью 2400-2600мАч. Дальше в любом случае ток начнет падать и тестировать нагрев смысла нет.
1. Спустя час я проверил температуру корпуса, в самом горячем месте прибор показал 59 градусов, хотя на ощупь корпус был не горячий, возможно сказывается то, что пластмасса частично прозрачна в ИК диапазоне.
2. Открыл корпус и измерил температуру, самая высокая была в районе снаббера и шунта первичной стороны, около 80 градусов, транзистор имел температуру 70-72 градуса.
3. Закрыл корпус на пару минут, повернул на 180 градусов, чтобы были видны остальные компоненты и измерил еще раз. В этот раз самую высокую температуру имела выходная диодная сборка, около 85 градусов.
Из тестов могу заключить, что с температурным режимом все нормально, до критических температур есть запас еще около 20-30 градусов.
После обзора было снято видео, где я вкратце объясняю что к чему, просто как дополнение.
Что можно сказать в качестве резюме, сначала по пунктам:
Преимущества
Крепкая и аккуратная конструкция
Применены компоненты с запасом
Хорошая стабильность параметров
Отсутствие перегрева
Четкая работа индикации окончания заряда
Недостатки
Отсутствие полного отключения заряда
Собственное потребление в 7мА.
Вилка кабеля имеет плоские штыри.
Мое мнение. На мой взгляд устройство имеет только один существенный недостаток, оно не снимает зарядный ток полностью. правильный заряд идет до снижения тока ниже 1/10 от установленного, затем отключение и последующее включение если напряжение опять снизится. Конечно можно подумать и сделать какую нибудь схемку с гистерезисом, которая будет не отключать заряд, а снижать выходное напряжение так, чтобы прекращался зарядный ток. Но на мой взгляд, если не оставлять подключенный аккумулятор надолго, то вполне пройдет и вариант как сделано сейчас.
Порадовала довольно неплохая сборка и то, что компоненты установлены с запасом. Также стоит отметить отсутствие перегрева, чем грешит довольно большое количество блоков питания. Мне вообще показалось, что устройство собрали на базе БП 12 Вольт 5 Ампер, подняв немного напряжение и снизив ток, потому получился такой результат.
В общем если вы переделали батареи своего шуруповерта и они имеют напряжение 12.6 Вольта (три последовательных аккумулятора), а родное зарядное не подлежит восстановлению, то довольно неплохой вариант.
На момент заказа зарядное стоило около 13.7 доллара, для обзора менеджер снизил цену до 11 долларов, что на мой взгляд вполне адекватно за данное устройство с учетом его функционала и качества сборки.
На этом все, надеюсь что обзор был полезен.
Небольшой бонус
А не протестировать ли нам аккумулятор смартфона.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
УНИВЕРСАЛЬНОЕ ЗАРЯДНОЕ ДЛЯ АККУМУЛЯТОРНЫХ БАТАРЕЙ
Иногда возникает необходимость зарядить какой-нибудь нестандартный аккумулятор, из МП-3 плеера, фотоаппарата, а зарядного устройства для него нет. Особенно часто такая ситуация возникает при ремонте различной РЭА. Поэтому настоятельно рекомендуется сделать небольшое универсальное зарядное устройство с возможностью регулировок его параметров, чтобы можно было заряжать практически любые (никель-кадмиевые, свинцовые, литиевые и т.д.) аккумуляторы с рабочим напряжением от 1,5 до 12 В и ёмкостью до 10 А/ч. При этом важно, чтоб зарядное устройство не допускало перезаряда и сигнализировало об окончании процесса зарядки. В результат экспериментов получилась такая несложная схема, доступная для повторения даже начинающими радиолюбителями:
Диодный мост выдерживающий ток более ампера. Конденсатор фильтра электролитический на емкость от 470 мкФ, и напряжением 25-50В. Трансформатор можно взять с мощностью 20-40 ватт и имеющим нужное нам напряжение на вторичной обмотке. Ток зарядки аккумулятора устанавливаем согласно формулы:
I = (0,5 … 0,7) / R2
Резистор R2 желательно ставить переменный (для возможности регулировки максимального начального тока заряда). Стабилизатор КРЕН12А (LM317) позволяет регулировать выходное напряжение зарядки в широких пределах (от 1,5 до 35 В).
По мере зарядки аккумулятора напряжение на нем будет приближаться к напряжению стабилизатора и, соответственно, ток через транзистор (нижний по схеме) станет понижаться. Это приведет к его постепенному закрыванию, а светодиод плавно погаснет. Для контроля процесса зарядки, удобно использовать на выходе стрелочный индикатор. Хорошо подходят для этого индикаторы уровня записи старых магнитофонов.
Зарядка настроек не требует и при правильной сборке начинает работать сразу. При подключении к клеммам разряженного аккумулятора загорается светодиод и стрелка прибора отклоняется к концу шкалы, в зависимости от типа аккумулятора. С помощью переменного резистора R3 выставляем максимальный ток зарядки. По мере зарядки яркость светодиода будет постепенно понижаться, а стрелка прибора приближаться к началу шкалы. При полной зарядке, когда напряжения на аккумуляторе и выходе зарядного устройства сравняются, ток через аккумулятор станет нулевым. Это исключит всякий риск перезарядить аккумулятор.
Вместо переменного резистора R4 удобнее использовать переключатель с набором заранее подобранных сопротивлений. Тогда нужно будет лишь установить переключателем нужное нам напряжение заряда.
Подбирая сопротивления нижнего ряда резисторов, мы выставляем на выходе нужное нам напряжение. Таким способом легко подобрать любое напряжение. Зарядное устройство собрано на небольшой плате, размерами 2,5 х 3 см. Плата и расположение деталей универсального зарядного.
Вся зарядка размещена в корпусе от старого блока питания.
Для зарядки разных по размеру и форме аккумуляторов можно использовать батарейные отсеки от каких-либо устройств, или же сделать самодельные.
Вы можете разработать свой вариант, согласно имеющимся радиоэлементам, а можете изготовить этот, скачав архив с файлом. Автор конструкции: Андрей.
Форум по схемотехнике ЗУ
Схемы зарядных устройств
