СХЕМА ПРОСТОГО ВАТТМЕТРА

Если нужно сделать прибор для измерения потребляемой мощности бытовой техники. Не обязательно усложнять схему микроконтроллерами, ЖК индикаторами и прочими дорогими радиокомпонентами. В этой конструкции не понадобятся даже транзисторы. Достаточно часть тока от потребителя через небольшой трансформатор подать на диодный выпрямитель, а дальше на стрелочный индикатор, чтоб иметь достаточно точный индикатор мощности до 1 киловатта. При необходимости можно увеличить этот диапазон хоть до 10 кВт.

Измеритель мощности переменного тока

схема ваттметра простого

Основа работы устройства — трансформатор тока, который по сути то же самое что обычный трансформатор. Одна обмотка у него 3000 витков тонкой проволоки, намотанной на железном сердечнике — это вторичная обмотка. Первичная обмотка представляет собой пару витков сетевого шнура. Отношение тока, протекающего через первичную сторону и вторичную обмотки, является обратным соотношением числа витков. Линейность будет правда не идеальной, но для средней точности пойдёт. В конце концов 540 ватт потребляет устройство или 580 — не слишком важно. Однополупериодный выпрямитель представляет собой конденсатор небольшой ёмкости и германиевые диоды, прямое падение напряжения при переходе измряется индикатором на 100 мкА. Выбрать предел измерений 1000 Вт и 100 Вт можно подключив резистор параллельно стрелочной головке.

конструкция самодельного измерителя мощности

При испытаниях и настройке (подбирая сопротивления), использовалась 100 Вт лампа накаливания и прожектор на 500Вт. То есть подключайте нагрузку, мощность которой вы знаете заранее, и по ней выставляйте нужные показания индикатора. Готовый ваттметр можно разместить в любой пластиковой коробочке, или же встроить в сетевой фильтр. В этом случае нужно будет найти небольшой стрелочник, типа индикатора уровня записи от старого магнитофона.

БЫТОВОЙ ВАТТМЕТР

   Недавно зашёл (случайно) в один секонд хенд, и пока приятель искал себе старые джинсы по цене новых, на глаза мне попался интересный девайс — цифровой измеритель потребляемой мощности. Втыкается он в розетку, и уже к нему подключаем различные бытовые приборы и другую нагрузку мощностью до 2,5 кВт. Устройство предназначено для измерения мощности, тока и напряжения электроэнергии и контроля количества потребляемой электроэнергии от сети.

Бытовой ваттметр из германии

   А учитывая смешную цену данного устройства — всего 8уе, купил не задумываясь, чему впоследствии был рад. Без всяких изменений в конструкции, данный бытовой ваттметр может измерять электрические параметры (переменный ток, напряжение) без подключения к сети 220В. Это происходит за счёт собственного питания — две маленькие батарейки по 1,5В.

Питание бытового ваттметра

   Бытовой ваттметр собран в красивом и прочном корпусе. Да не маде ин чина, а настоящая европа — Гамбург. О чём и говорит наклейка на обратной стороне корпуса прибора.

Бытовой ваттметр вилка подключения к розетке

   Проверяем его возможности:

 1. Измерение напряжения сети в вольтах (V),

Бытовой ваттметр меряет напряжение

 2. Измерение тока нагрузки в амперах (A),

Бытовой ваттметр меряет ток

 3. Измерение потребления мощности в ваттах,

Измерение мощности ватметром

 4. Общее количество потребленной электроэнергии (KWh – киловатт-час) и стоимость потребленной электроэнергии.

   Бытовой ваттметр может даже измерять стоимость электроэнергии, если вы введёте цену одного киловатт-часа. Причём если в сети пропадёт питание, показания всё равно запомнятся, за счёт резервных батареек. Кстати ваттметр работает и без них, но чтоб измерение можно было проводить автономно — они необходимы.

Разобранный измеритель мощности

   Конечно мы разберём корпус и заглянем внутрь. Здесь видна небольшая плата с залитым чипом, который выполняет обработку сигнала, снимаемого с датчика и вывод информации на ЖКИ дисплей.

контроллер управления дисплеем измерителя

   Датчик собран на отдельной плате, на которой имеется и плавкий предохранитель. Уверен, что немного изменив схему, можно добиться от ваттметра измерения даже постоянного тока и напряжения.

Плата датчика фирменного ваттметра

   Забыл сказать — данный бытовой ваттметр работает как своеобразный сигнализатор — предохранитель. Можно задать максимально допустимый уровень нагрузки, и как только мощность превысит это значение ваттметр начнёт подавать звуковые сигналы.

ваттметр для измерения мощности нагрузки

   Только теперь я понял, как мне не хватало подобного прибора! Включая через него различные устройства — электродвигатели, ламповые усилители, микроволновые печи, сварочные инверторы и другую аппаратуру, можно сразу видеть нормально ли работает устройство. А переключая кнопкой mode режим измерений — вольты, амперы, ватты; можно без всякого мультиметра контролировать целый ряд важных параметров. Благодаря красивой синей подсветке, параметры видны даже в темноте. Думаю это именно тот случай, когда проще и дешевле прибор купить, чем спаять.

   Форум по ваттметрам

   Обсудить статью БЫТОВОЙ ВАТТМЕТР


Ваттметр у всех есть, дай и себе смастерю.

И так… перечитав множество обзоров с ваттметрами уж очень и мне захотелось себе такое чудо. А зачем оно мне? Дык и не знаю чтоб было наверно…
Но увидев ваттметр который встроили в розетку, мне идея очень понравилась и решил, что теперь мне такое точно нужно! Тем более иногда люблю сам, что-то сделать.
Вообщем пришла посылка в пакете коробочка с инструкцией. Все как обычно, как у всех.

То что находилось в коробочке.

На обратной стороне инструкция.

Технические характеристики с сайта магазина:
Specification:
1. Working voltage: 80 ~ 260VAC
2. Test voltage: 80 ~ 260VAC
2. Rated power: 20A / 4500W
3. Working Frequency: 45-65Hz
4. Measurement accuracy: 1.0
т.е.
погрешность ± 1%.

Вообщем если честно, то рассказывать о данном приборе и приводить расчеты которые на этом сайте были сделаны настолько полностью и грамотно пользователем Svyazist, что мне просто нечего добавить.

Давайте лучше я покажу что из этого всего можно сделать для домашнего использования:

Идем на рынок и покупаем вот такую розетку
стоит она 1,8$ можно было и дешевле взять, но уж очень она мне понравилась.
Провод у меня был такой
Ну, начали… раскручиваем
Пока жена не видит, берем «дремель» )) она то не знает, что я уже давно прикупил такую насадку…)


Вырезаем отверстие

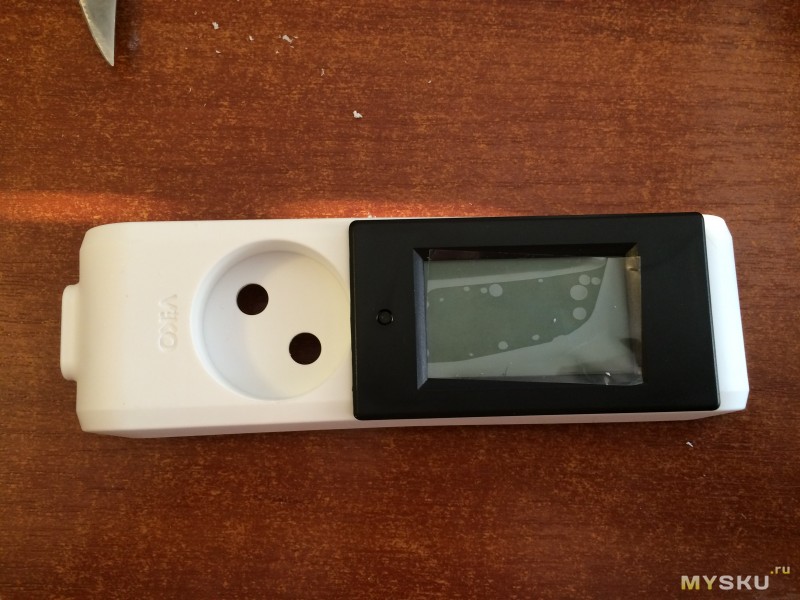

Примеряем

Подключаем провода согласно схемы на обратной стороне прибора.

Примеряем контактную площадку и отрезаем.

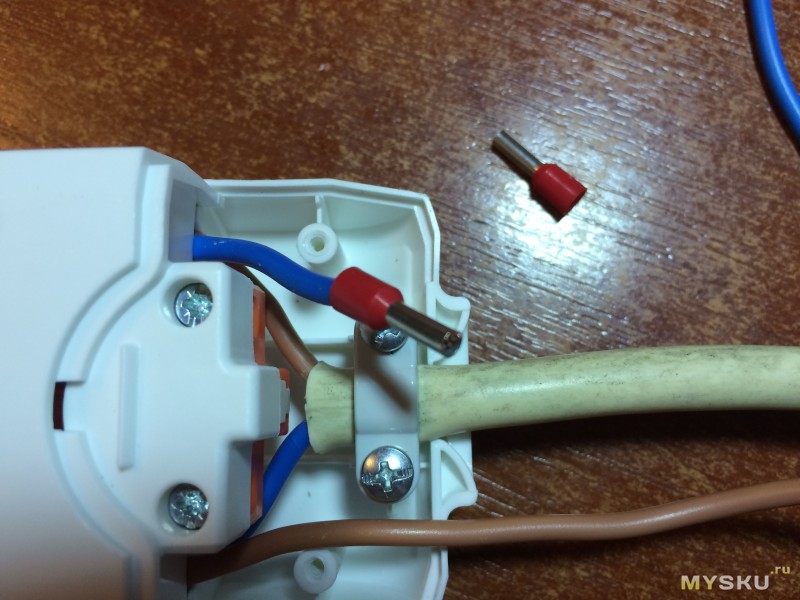

Потом при помощи наконечника для обжима подключаем к самой розетке.

Практически вечный двигатель
Небольшая проверка на чайнике, да на самом чайнике написано 2280Ватт.

Кнопка на лицевой панели отвечает за установку макс. мощности.
Если нажать и держать более 3с. то появится такая надпись и можно обнулить данные измеренной потребленной мощности.

Ну и еще раз сам прибор, который мне понравился.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Всем добра!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Цифровой ваттметр | Мастер-класс своими руками

Всем привет! Сегодня мы будем знакомиться с таким не хитрым прибором под названием ваттметр. Прибор имеет встраиваемую конструкцию и его можно встроить в устройство или эксплуатировать прямо так без установки. Ваттметр предназначен для измерения активной мощности потребляемым устройством, подключенным к нему.
ваттметр
ваттметр
ваттметр
ваттметр
ваттметр
Что может данная модель ваттметра, кроме измерения мощности:
1. Измерять параметры: напряжение, ток, активную мощность, количество энергии.
2. Сигнализировать о перегрузке (превышение мощности порогового значение, мигание подсветкой), сигнализация превышения параметров прибора, установленных пользователем (можете установить порог срабатывания мощности).
3. Сохранение данных в энергонезависимую память и сброс их при желании.
Хочу подчеркнуть, что прибор измеряет только активную мощность, собственно, как и любой электрический счетчик, установленный у Вас дома. Реактивная мощность не учитывается. Реактивную мощность выдают емкостные и индуктивные нагрузки.

Особенности вычисления активной мощности.


Активная мощность рассчитывается как: P = U * I * COS, где COS коэффициент мощности.
Для чисто резистивный нагрузок (таких как лампы накаливания, нагревательные элементы, и др.) коэффициент мощности, как правило, близко к 1. Для индуктивных и емкостных нагрузок коэффициент мощности может принимать значение от 0 до 1.
Ваттметр управляется одной кнопкой.

1. Управление подсветкой.


Короткое нажатие на кнопку, включает или выключает подсветку. Состояние подсветки сохраняется при выключении питания, то есть идет сохранение в энергонезависимую память.

2. Установка пороговой мощности.


Нажмите на кнопку и удерживайте её око 3 секунд, пока экране на появиться надпись “SET CLR”. Цифра, которую можно изменить, начнет мигать. Затем короткими нажатиями на кнопку вы можете поменять значение. Чтобы вернуться в исходное состояние нужно удерживать кнопку более 5 секунд.

3. Сброс показаний энергии.


Нажмите на кнопку и удерживайте её более 5 секунд, пока экране не начнет мигать цифра энергии. Короткое нажатие на кнопку снова, обнуляет значение энергии. После настройки вернуться в исходное состояние можно удерживая кнопку более 5 секунд.
Измерительный элемент находиться внутри ваттметра, никаких дополнительных шунтов и трансформаторов не требуется. Так же прибор не требует подключения дополнительного питания. Схему включения прибора вы найдете на задней стенке ваттметра. Надписью «LOAD» обозначается подключенная нагрузка.
ваттметр
ваттметр
ваттметр
Показания на приборе отображает жидкокристаллическая матрица, имеет очень стильный вид. Матрица имеет светодиодную подсветку синего цвета.
Прибор точен, экономичен, имеет большой двустрочный дисплей. Очень удобен в контроле показаний сети и энергии потребляемой подключенными приборами. Невероятно прост в подключении и установке.
На просторах Алиэкспресса есть ещё похожая модель ваттметра. Ваттметр с токовым трансформатором. У модели, рассмотренной выше шунт встроен в корпус и максимальный ток измерения до 20 А. У модели же с токовым трансформатором, сам измерительный трансформатор расположен вне корпуса и не имеет прямого подключения. Через него достаточно пропустить провод, в котором нужно измерить ток. Плюсом данного исполнения ваттметра является более высокий ток нагрузки до 100А что может пригодиться.
Ну а из минусов – немного более высокая цена.
ваттметр

Характеристики ваттметра.


• Напряжение измерения: AC 80 ~ 260 В
• Частота: 45 – 65 Гц
• Точность измерения: 1.0 класс
• Ток измерения: AC 0 ~ 20 А
• Мощность измерения: 0 ~ 22 кВт
• диапазон измерения энергии: от 0 до 9999 kWh
• Рабочая температура: -10 °C ~ 65 °C
• Рабочая влажность: 35 ~ 85% RH
• Размер: 90x50x25 мм (округленные значения. Точные значения смотрите ниже на рисунке).
ваттметр

Комплект поставки:


Ваттметр — 1 шт.
Руководство (на английском и китайском языках) — 1 шт.

Ваттметр 20А (шунт) — http://ali.pub/m1tj6
Ваттметр 100А (трансформатор) — http://ali.pub/1q0x8

ТРЁХФАЗНЫЙ ВАТТМЕТР

Давно нужно было создать простой измеритель на Arduino, который бы измерял расход электроэнергии. В то время, как есть в продаже немало доступных по цене счетчиков энергии одной фазы, 3-х фазные счетчики не столь распространены и, как правило, довольно дорогие. Поэтому решено было сделать самодельный. Конечно, для идеально точных измерений нужно измерить потребляемый ток и напряжение, но для этого устройства конструкцию упростили до измерения только тока, что уже дает неплохую оценку потребления киловатт-часов на стандартных электросетях (будем считать что отклонение от нормы напряжения невелико). Этот прибор измеряет ток через каждую фазу с помощью ТТ (трансформатора тока), а затем делает несколько вычислений, чтобы показать на ЖК экране ток, мощность, максимальную мощность и киловатт-часы, затраченные на каждую фазу.

Компоненты для сборки 3-фазного счётчика

  1. Arduino Uno
  2. ЖК-экран
  3. 3 x CTs – Talema AC1030
  4. 3 х 56 Ом нагрузочные резисторы
  5. 3 х 10µF конденсаторы
  6. 6 х 100к резисторы делителя

Внимание – будьте осторожны при подключении устройства к электросети и убедитесь, что питание выключено, прежде чем делать какие-либо соединения!

Процесс изготовления

Сначала нужно начать монтаж компонентов для создания датчиков тока, что производят сигнал, который Arduino может понять. Ардуино имеет только аналоговые входы напряжения, которые измеряют 0-5 В, так что надо преобразовать токовый выход из ТТ в опорное напряжение, а затем масштабировать его в 0-5 В диапазоне напряжений. Если вы собираетесь устанавливать измеритель мощности где-то постоянно, то можно сразу припаять резисторы и конденсатор непосредственно на каждый ТТ, чтобы они не могли отвалиться.

Принципиальная схема подключения ТТ к Arduino

ТРЁХФАЗНЫЙ ВАТТМЕТР - схема

Принципиальная схема подключения ТТ к Arduino

После подключения всех компонентов, нужно подключить датчики к линии, которую вы хотите контролировать. Для подключения к обычной 3-х фазной питающей сети, подсоедините каждый ТТ на каждую из фаз, как показано на схеме. Каждый ТТ должен иметь только один фазный провод, проходящей через его сердечник.

Выбор трансформатора тока

Важный элемент измерителя — трансформатор тока. Здесь используется Talema AC1030, который может выдержать 30 А номинальный, и 75 А максимальный ток. При 220 В, теоретически он может распознавать до 16 кВт в течение коротких периодов времени, но чтобы постоянно быть под нагрузкой — примерно 6 кВт. Чтобы рассчитать максимум мощности — умножьте ток на напряжение (обычно 220 В).

ТРЁХФАЗНЫЙ ВАТТМЕТР - схема

Расчет нагрузочного резистора

Далее нужно рассчитать нагрузочный резистор R3, который преобразует ток в опорное напряжение. Это делается путем деления первичного тока на коэффициент трансформации ТТ. Оно должно быть около 500-5000 к 1. В этой схеме он работал на 42 А с соотношением витков 1000:1, что дает вторичный ток 0.042 А. Аналоговое опорное напряжение на Arduino составляет 2,5 В, и чтобы определить сопротивление используем формулу R=V/I – R = 2.5/0.042=59.5 Ом. Ближайшее стандартное значение резистора 56 Ом, что и было использовано. Вот несколько вариантов разных кольцевых трансформаторов и их подходящие нагрузочные резисторы:

  • Murata 56050C – 10A – 50:1 – 13 Ом
  • Talema AS-103 – 15A – 300:1 – 51 Ом
  • Talema AC-1020 – 20A – 1000:1 – 130 Ом
  • Alttec L01-6215 – 30A – 1000:1 – 82 Ом
  • Alttec L01-6216 – 40A – 1000:1 – 62 Ом
  • Talema ACX-1050 – 50A – 2500:1 – 130 Ом
  • Alttec L01-6218 – 60A – 1000:1 – 43 Ом
  • Talema AC-1060 – 60A – 1000:1 – 43 Ом
  • Alttec L01-6219 – 75A – 1000:1 – 33 Ом
  • Alttec L01-6221 – 150A – 1000:1 – 18 Ом

Ещё необходимо 2 разделительных резистора, чтобы получить 2.5 вольта опорного напряжения к Arduino. Они должны быть одинаковыми, поэтому в данной схеме используются два резистора по 100 к.

ТРЁХФАЗНЫЙ ВАТТМЕТР - схема

Загрузка прошивки

Теперь можно прошить Arduino, если вы еще не сделали это сразу. Вот архив с кодом. Для проверки работоспособности и точности использовалось пару ламп накаливания — их потребление довольно близко к тому, что указано на этикетке, то есть 100 Вт лампочка использует очень близко к 100 Вт реальной мощности, так как это почти полностью резистивная нагрузка. Теперь необходимо настроить коэффициенты масштабирования, поиграйтесь с различными значениями, глядя что отображается на экране счетчика энергии.

ТРЁХФАЗНЫЙ ВАТТМЕТР - схема

Когда счетчик энергии будет откалиброван и коэффициенты масштабирования будут загружены на Ardunio, ваш 3-фазный измеритель готов к подключению.

ТРЁХФАЗНЫЙ ВАТТМЕТР - схема

После запуска, вы увидите 3 типа данных на экране ваттметра с последующим переключением по току, мощности, максимальной мощности и киловатт-часам потребленной энергии. В верхней строке появится фаза 1 и фаза 2, а в нижней строке отображается значение данных фазы 3.

   Форум по микроконтроллерам

   Обсудить статью ТРЁХФАЗНЫЙ ВАТТМЕТР


Бытовой ваттметр

Данное устройство измеряет все необходимые параметры потребления электроэнергии — напряжение, ток, мощность, коэффициент мощности, а также может рассчитывать стоимость потребленной электроэнергии.

Характеристики

Напряжение: 230В (переменное)
Частота: 50Гц
Разброс напряжений: 230В — 250В
Рабочий ток: <16А
Диапазон отображаемого времени: 0 сек — 9999 дней
Диапазон отображаемой мощности (Ватт): 0Вт — 9999Вт
Диапазон отображаемого тока потребления (Ампер): 0.000А — 16.000А
Диапазон отображаемой частоты: 0Гц — 9999Гц
Диапазон отображаемой минимальной мощности: 0.0Вт — 9999Вт
Диапазон отображаемой максимальной мощности: 0.0Вт — 9999Вт
Диапазон отображаемой стоимости электроэнергии: 0.00€/кВт — 99.99€/кВт
Диапазон отображаемой потребленной мощности и денежные затраты: 0.000кВт — 9999кВт, 0.00€ — 9999€

После распаковки оказалось, что устройство довольно громоздкое. Хорошо, что большую часть этой громадины занимает дисплей.




К сожалению, производитель решил выводить на него минимум информации. Индикатор без подсветки, в верхней части экрана отображается время измерения, а ниже — собственно значение измерения.

Прибор имеет 4 управляющих кнопки:
Function — выбор режима работы,
Cost — стоимость киловатта электроэнергии,
Up — увеличить на 1 показатель стоимости,
Down — уменьшить на 1 показатель стоимости.
Посередине утоплена кнопка сброса (Reset).
В итоге у устройства оказалось 7 режимов отображения информации, и для поиска каждого нужно проматывать в среднем половину из них. Подсветки нет, контрастность не настраивается. Учитывая то, что для использования прибора нужно постоянно тыкать по кнопкам, плохая читаемость экрана издалека при активном использовании не является недостатком.
Далее опишу режимы дисплея. Устройство измеряет все параметры непрерывно, режимы переключают только отображаемую информацию. Листаются они кнопкой Function. Оригинальная инструкция написана для какого-то схожего устройства, это видно хотя бы по тому, что в начале просят вставить батарею, тогда как аккумулятор здесь уже встроен.

ИНСТРУКЦИЯ



Режим 1. Текущая мощность и стоимость
Мощность показывается в ваттах с точностью до десятых до 1000 Вт и до единицы после 1000. Стоимость показывается, если заранее установлена стоимость кВт*ч. Для заявленной точности 3% такая точность отображения избыточна.

Режим 2. Суммарная мощность (кВт*ч)
Функция электросчетчика. Может быть удобно воткнуть устройство на недельку между интересующим устройством и розеткой, после чего сделать примерные расчеты в деньгах.

Режим 3. Напряжение и частота
Также здесь отображается частота сети. Для теста подключился к выходу ИБП, отключил его от сети и получил те же 50 Гц ровно.

Режим 4. Ток и коэффициент мощности
Измеритель переменного тока, амперметр. Прибор не показывает значения выше ~16 ампер.

Режим 5. Минимальная мощность
Минимальное значение мощности за период измерения.

Режим 6. Максимальная мощность
Максимальное значение мощности за период измерения.

Режим 7. Цена
Установка стоимости электроэнергии
Для установки стоимости нужно удерживать кнопку Cost на 3 секунды. Потом нажать кнопку Function, чтобы отредактировать значение. Цена сбрасывается в ноль при сбросе устройства, что очень неудобно. Установка значений производится кнопками Up и Down, и это единственное их предназначение, ни в каких других режимах они не работают, разве что могут включить устройство после автоматического отключения.

Замерил потребление энергии от утюга мощностью 1200 вт. получил следующие результаты:

Накопительный водонагреватель Oasis:

Разборка устройства


ВЫВОД

Простой и удобный в обращении прибор для измерения мощности электросети.
В минусы запишу плохие углы обзора дисплея и отсутствие подсветки.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Ваттметры. Виды и применение. Работа. Примеры и параметры

Одно из свойств, которое дает характеристику состояния электрической цепи – это мощность. Это свойство отражает значение работы, выполненное электрическим током за определенное время. Мощность оборудования, входящего в электрическую цепь, не должна выходить за рамки мощности сети. В противном случае оборудование может выйти из строя, возникнет замыкание или пожар. Замеры мощности электрического тока производят специальными устройствами – ваттметры. В случае постоянного тока мощность вычисляется путем умножения напряжения на силу тока (нужен амперметр и вольтметр). В цепи переменного тока все происходит иначе, понадобятся измерительные приборы. Ваттметром измеряют режим работы электрооборудования, производят учет расхода электроэнергии.

Сфера использования

Основная сфера использования ваттметров – это отрасли промышленности в электроэнергетике, машиностроении, ремонта электрических устройств. Также часто применяют ваттметры и в быту. Их покупают специалисты по электронике, компьютерному оборудованию, радиолюбители – для расчета экономии потребления электрической энергии.

Ваттметры используют для:
  • Вычисления мощности устройств.
  • Проведения тестов электрических цепей, некоторых их участков.
  • Проведения испытаний электроустановок, в качестве индикаторов.
  • Проверка действия электрооборудования.
  • Учет потребления электроэнергии.
Разновидности

Сначала измеряется напряжение, затем сила тока, а потом на основе этих данных измеряется мощность. По методу измерения, преобразования параметров и выдачи результата ваттметры разделяются на цифровые и аналоговые виды.

Цифровые ваттметры производят измерение активной и реактивной мощности. На экран также выводятся напряжение, сила тока, потребление электричества за период времени. Параметры замеров выводятся на компьютер.

Аналоговые ваттметры разделены на самопишущие и показывающие приборы. Они определяют активную мощность участка схемы. Экран ваттметра оснащен шкалой и стрелкой. Шкала отградуирована по делениям и величинам мощности, в ваттах.

Конструктивные особенности и принцип работы

Аналоговые ваттметры имеют широкое распространение, точное измерение, и являются устройствами электродинамической системы.

Принцип их действия основывается на взаимодействии между собой двух катушек. Одна катушка неподвижная, с толстым проводом обмотки, малым числом витков и небольшим сопротивлением. Она подключена по последовательной схеме с потребителем. Вторая катушка двигается. Ее обмотка состоит из тонкого проводника, имеющего значительное число витков, ее сопротивление большое. Она подключена по параллельной схеме с потребителем, снабжена дополнительным сопротивлением во избежание короткого замыкания обмоток.

При включении устройства в сеть, в обмотках возникают магнитные поля, взаимодействие которых образует момент вращения, отклоняющий двигающуюся обмотку с прикрепленной стрелкой, на расчетный угол. Значение угла зависит от произведения напряжения и силы тока в конкретный момент времени.

Главным принципом действия ваттметра цифрового типа является предварительный замер напряжения и силы тока. Для этих целей подключаются: по последовательной схеме к потребителю нагрузки – датчик тока, по параллельной схеме датчик напряжения. Эти датчики обычно изготавливаются из термисторов, термопар, измеряющих трансформаторов.

Мгновенные параметры измеренных напряжения и тока, путем преобразователя, поступают к внутреннему микропроцессору. В нем происходит вычисление мощности. На экране показывается результат информации, а также передается на внешние приборы.

Приборы электродинамического типа, которые имеют широкое применение, подходят для переменного и постоянного тока. Ваттметры индуктивного типа применяются только для переменного тока.

Некоторые варианты приборов (ваттметров).
Бытовые приборы китайского производства

В инструкции описаны все режимы работы этого устройства, технические характеристики.

По сути это прибор, измеряющий мощность различных электрических потребителей. Как он работает? Вставляете его в розетку, а в розетку этого прибора вставляете вилку потребителя, мощность которого вы хотите замерить. Этим прибором вы измерите мощность какого-либо потребителя в течение определенного времени и потом с помощью него вы можете даже рассчитать, например, сколько денег тратит за электроэнергию ваш холодильник или любой другой прибор.

В устройстве есть встроенный аккумулятор. Он нужен для запоминания мощности, которую вы замерили, и потом будете использовать для расчета цены. Передняя панель прибора имеет пять кнопок: переключение режимов, указатель цены, переключатель вверх-вниз, кнопка сброса, если прибор поймал какой-либо глюк.

На корпусе указаны характеристики прибора:
  • Рабочее напряжение 230 вольт.
  • Частота 50 герц.
  • Максимальный ток 16 ампер.
  • Диапазон измеряемой мощности 0-3600 ватт.
Работа прибора.

Вставляем его в розетку.

Включим в него настольную светодиодную лампу.

На дисплее сразу пошло время, в течение которого измеряется мощность потребителя, в данном случае лампы. 0,4 ватта – это мощность отключенной лампы. Включаем лампу, в рабочем режиме она потребляет 10,3 ватта. Цену за киловатт мы не указывали, поэтому там стоят нули.

У нас лампа может менять мощность света. При увеличении света лампы показания мощности увеличиваются. При включении второго режима вверху также показано время работы, во втором поле киловатт часы, так как прибор пока не проработал даже одного часа, то показаны нули. Внизу показано количество дней, в течение которых измерялся этот потребитель.

В следующем режиме во втором поле показано напряжение электросети, внизу показана частота тока. Вверху дисплея при всех режимах показывается время. При переходе на следующий режим в центре показывается сила тока. Внизу показывается параметр некоего фактора, о котором пока нет данных, так как производитель прибора китайский.

На пятом режиме показана мощность минимальная. На шестом режиме – максимальная мощность.

Интересно будет посмотреть показания этих режимов при работе компьютера. Например, в спящем режиме, при обычном открытом рабочем столе, либо при запуске мощной игры.

В следующем режиме устанавливается стоимость электроэнергии кнопками установки, для расчета стоимости расхода энергии. Так вы можете измерить и рассчитать потребление любого из домашних бытовых приборов и устройств, и будете знать, какие устройства у вас экономные, а какие слишком много потребляют электричества.

Такой прибор имеет невысокую стоимость, около 14 долларов. Это небольшая цена для того, чтобы оптимизировать затраты, рассчитав мощность потребления устройств.

Цифровой прибор многофункциональный СМ 3010

Ваттметр служит для проведения замера напряжения, частоты, мощности, постоянного и переменного тока с одной фазой. А также, предназначен для контроля подобных приборов с меньшей точностью.

Диапазон замеров тока 0,002 — 10 ампер.

Замеры напряжения:
  • Постоянного от 1 до 1000 вольт.
  • Переменного от 1 до 700 вольт.
  • Частота измеряется в интервале 40-5000 герц.
Погрешность измерения:
  • Тока, напряжения, мощности постоянного тока +0,1%.
  • Тока, напряжения, мощности переменного тока +0,1% в интервале частот 40-1500 герц.
  • Относительная погрешность замера частоты в интервале 40-5000 герц +0,003%.

Габариты корпуса прибора 225 х 100 х 205 мм. Вес 1 кг. Мощность потребления менее 5 ватт.

Измерительное устройство ЦП 8506 – 120

Служит для проведения замеров мощности активной и реактивной 3-фазной сети переменного тока, показывает текущее значение параметра мощности на индикаторе, преобразует в сигнал аналогового вида.

Произведенные замеры показываются в форме цифр на индикаторах в единицах величин, которые входят на устройство, либо на вход трансформатора тока или напряжения. При этом учитывается коэффициент трансформации. Цифровой дисплей разделен на четыре разряда.

Назначение устройства – для проведения замеров активной и реактивной мощностей в 3-фазных сетях электрического тока частотой 50 герц.

Технические данные
  • Коэффициент мощности – 1.
  • Размеры корпуса 120 х 120 х 150 мм.
  • Высота цифр на дисплее 20 мм.
  • Наибольший интервал показаний 9999.
  • Степень точности: 0,5.
  • Время проведения преобразования: менее 0,5 с.
  • Температура работы: от +5 до + 40 градусов.
  • Класс защиты корпуса и панели: IР 40.
  • Мощность потребления: 5 ватт.
  • Вес менее 1,2 кг.
Похожие темы:

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
