Схема освещения и программа Microsoft Visio для ремонта дома

Электропроводка жилых помещений обычно состоит из трех отдельных частей: силовой розеточной группы, системы освещения и слаботочных цепей, к которым относят телефон, сигнализацию, проводные компьютерные сети, домофон и другое оборудование. Вся эта схема выполнена кабелями и проводами со скрытым расположением, часто даже неизвестным хозяевам.

Домашнему мастеру, выполняющему ремонт квартиры своими руками, приходится разбираться со всеми этими вопросами. Наши советы помогут создать подробный план освещения комнаты не только на черновом листе бумаги, а с помощью компьютерной программы Microsoft Visio с соблюдением масштаба.

План может храниться в электронном виде или быть распечатанным на бумаге. Его наличие облегчает не только последующие ремонты, но поиск возможных неисправностей, которые всегда возникают в самое неподходящее время.

Содержание статьи

Излагаемый ниже материал является продолжением прошлой статьи о создании плана комнаты в программе Визио.

Если вы не читали ее, то ознакомьтесь. Изложенные в ней сведения послужат основой для вычерчивания схемы освещения комнаты, а на созданном там чертеже мы будем добавлять новые элементы.

Инструменты Microsoft Visio для черчения электрических схем

Программа Визио позволяет работать со слоями, группировать объекты и выполнять с ними множество различных действий. Я специально их не буду рассматривать, а покажу только самое необходимое для уровня начального пользователя — домашнего мастера.

Работа с новыми страницами

Сначала откроем прошлый документ программы Microsoft Visio, в котором у нас был начерчен план комнаты и обозначим на нем места расположения светильников, выключателей, кабелей и распределительных коробок.

Для наглядности я немного упростил тот чертеж, а на его основе создаю в программе Визио дополнительную страницу, нажав на кнопку «Выбор страницы», расположенную в самом низу рабочего окна.

При этом созданный ранее файл с чертежом комнаты остается в первозданном виде на странице №1, а работу буду выполнять на очередной. Ей можно задать новые параметры и масштаб. Для этого достаточно кликнуть правой кнопкой мыши по надписи, а в контекстном меню выбрать соответствующий раздел. Его настройки интуитивно понятны. Они описаны в предыдущей статье.

Ничего перестраивать не будем, только сменим инструменты «Плана комнаты» на электрические шаблоны, а сам чертеж на первой странице целиком выделяем (Ctrl+A), копируем (Ctrl+С) и через память буфера обмена (Ctrl+V) переносим на новую страницу.

Смена шаблонов

Работу выполняем в два этапа:

  1. закрываем набор старых инструментов;
  2. вызываем новый комплект.
Закрытие старых шаблонов

Правой кнопкой делаем клик по значку «>», раскрывающему панель с шаблонами, а в контекстном меню выбираем пункт «Закрыть все наборы элементов».

Все шаблоны исчезли.

Открытие шаблона «Электротехника, базовые компоненты»

Подводим курсор к значку «Дополнительные фигуры», расположенному слева в верхней части окна и левой кнопкой мышки открываем его. Выбираем последовательно «Техника», «Электротехника», «Базовые компоненты».

Получаем набор базовых инструментов для черчения электрических схем.

Доработка плана комнаты

Вычерчивание стены

Чтобы составить схему расположения электропроводки осветительной сети потребуется создать дополнительный вид стены, на которой расположен выключатель и распределительная коробка. С этой целью создаем новую страницу в документе программы Microsoft Visio и в ней в масштабе 1:10 делаем чертеж стены.

Указываем на ней место расположения выключателя с распределительной коробкой, а также габариты мебели.

Сразу стоит заметить, что электропроводка в квартире старая. Она выполнена по устаревшей схеме заземления TN-C и будет подвергаться реконструкции. Высота расположения выключателя, да и розеток меня не устраивают. Запланирована их переделка по нормативам новых технологий.

Выключатель с распределительной коробкой я не стал показывать стандартными электрическими обозначениями, а вставил их картинками в формате PNG на прозрачном фоне. Для этого использовал функцию Microsoft Visio «Вставка», «Рисунок», «Изображение с компьютера».

Естественно, что картинки выключателя надо подготовить для вставки. Обычно я пользуюсь программой Фотошоп, как наиболее приемлемой. Ее упрощенная версия Photoshop Online тоже позволяет решать подобные задачи. Их осуществление показано в одном из моих старых видеороликов.

Нанесение элементов освещения на план комнаты

Вид сверху на комнату нужно использовать для указания мест размещения люстры и выключателя с распределительной коробкой. Два последних элемента у меня совпадают по вертикали и будут показаны одним устройством. На виде стены их положение разделено.

Для этого в электрических шаблонах программы Визио выбираю инструмент «Лампа 2».

А дальше переношу его на план комнаты и устанавливаю по месту расположения. Пришлось отрегулировать толщину линий и габариты шаблона для нормального отображения. Эти операции подобны тем, которые выполнялись раньше. Поэтому их не объясняю, а показываю готовый результат.

Координаты светильника и выключателя указываю на схеме программы Microsoft Visio. Здесь же для не электриков вставил картинку люстры, чтобы им было понятнее.

Вычерчивание схемы освещения

Понятно, что люстра закреплена на потолочной плите, а распределительная коробка смонтирована под ней непосредственно на стене. Ниже ее расположен выключатель.

Домашний мастер, выполняющий ремонт квартиры своими руками с реконструкцией электропроводки, должен представлять и начертить:

  1. маршруты прокладки кабельных линий с проводами схемы освещения и розеточной группы;
  2. способы их коммутации.

Маршруты кабельных линий

При планировании новой электропроводки трассы для нее прокладывают короткими отрезками прямых линий, располагая их строго под прямыми углами друг к другу и горизонту с вертикалью.

Это общепринятое правило облегчает поиск возможных неисправностей в скрытой проводке и снижает вероятность ее повреждения при просверливании отверстий в стенах для крепления мебели.

Как выполнена у меня трассировка кабелей я точно не знаю, а только предполагаю, основываясь на опыте и знании различных способов прокладки электропроводки в жилых помещениях. Поэтому показываю приблизительно, а во время предстоящего ремонта буду уточнять и вносить коррективы в чертеж.

Для изображения кабельной линии можно воспользоваться специальным шаблоном «Линии/кабели» Microsoft Visio, находящемся в поле «Линии передачи».

Однако я поступлю проще и покажу черчение магистрали без шаблона простой линией из вкладки «Главная». Так удобнее для домашнего мастера.

Получилась вот такая схема освещения на плане комнаты с видом сверху. Трассу кабеля для наглядности я показал коричневым цветом. Она берет питание от защитного автоматического выключателя, установленного в квартирном щитке.

А это расположение тех же самых магистралей на плане стены в Microsoft Visio.

Схема подключения люстры к выключателю

Существует несколько способов управления светильниками и подключения проводов к ним. В моем случае используется двухклавишный выключатель и люстра на три рожка с лампочками накаливания, которые я заменил на светодиодные конструкции, подобрав их по основным техническим характеристикам.

Эта замена не повлияла на схему управления освещением комнаты, представленную ниже.

Единственное ограничение — у меня из-за старой электропроводки отсутствует РЕ-проводник. Его придется монтировать дополнительно.

Для лучшего представления этой темы я записал видеоролик “Как начертить схему освещения комнаты программой Microsoft Visio”.

Задавайте вопросы в комментариях по теме статьи, если они еще остались. Сейчас вам удобно поделиться этим материалом с друзьями в соц сетях.

Полезные товары

  • Магнитный браслет — держатель
  • Поворотная головка на кран для экономии воды
  • Приспособление для удаления косточек

Полезные сервисы и программы

  • Курсы по дизайну
  • Онлайн изучение английского языка с репетитором или самостоятельно

Реклама

Схема розеточной группы проводки квартиры в программе Visio

Продолжаем раскрывать тему ремонта комнат своими руками и доступного планирования работ с помощью распространенных компьютерных сервисов.

В двух предыдущих статьях мы рассказали о том, как с помощью приложения Microsoft Office, а точнее его графического редактора Визио создать план комнаты в масштабе и разместить на нем схему освещения. Пришло время разобраться с очередной темой: показать принципы разработки маршрутов для проводки розеточной группы объектов электрооборудования квартиры.

Надеемся, что наши советы помогут домашнему мастеру разобраться с прокладкой кабелей для розеток, создать общую схему электрической проводки квартиры программой Microsoft Visio.

Содержание статьи

Структурно схема электропроводки квартиры разделяется на три составных части:

  1. силовые цепи, питающие все бытовые приборы через розеточную группу или напрямую от квартирного щитка;
  2. освещение комнат, которое имеет смысл делать основным и резервным;
  3. слаботочные потребители: проводные компьютерные сети, телефон, охранную и пожарную сигнализацию, антенные кабели, домофон и другое оборудование.

Назначение розеточной группы и общей схемы электропроводки

Силовые цепи потребляют основную мощность, выделенную для владельца квартиры.

По ним проходят наибольшие токи нагрузок, а к их созданию предъявляются повышенные требования.

Розеточная группа и кабель к ней рассчитываются по:

  • тепловому воздействию тока;
  • расположению наиболее безопасных маршрутов;
  • выбору защитных устройств;
  • удобству пользования.

Все эти вопросы учитывают в общей схеме электропроводке квартиры. Их отражают в проектной документации на чертежах и схемах, оговаривают в пояснительной записке.

Чертеж кабелей и розеток на плане квартиры в Microsoft Visio

Работу будем выполнять последовательно. Начнем с плана комнаты с магистралями и схемой освещения, созданной в прошлой статье о работе в программе Визио.

А также используем созданный там же план стены того же назначения.

Схема размещения розеточной группы квартиры может быть создана разными способами. В прошлой статье были указаны два:

  1. работа с электрическими шаблонами Microsoft Visio;
  2. вставка изображений в формате PNG, для создания которых использовалась программа Фотошоп или его бесплатный аналог — Phote editor online.

Сейчас будем создавать розетку за счет самых доступных инструментов графического редактора Microsoft Visio.

Как начертить оригинальную розетку программой Визио

В целях наглядности и удобства пользования отойдем от установившихся стандартов, а масштаб соблюдать не станем. Просто сделаем произвольный увеличенный рисунок розетки, понятный даже дошкольнику.

Открываем созданную ранее схему в программе Visio и переносим ее на другую страницу. Старая работа останется целой, а новую будем изменять, дополнять, дорабатывать.

Технический приём переноса изображения с одной страницы на другую типовой для документов Microsoft: через буфер обмена с использованием сочетания кнопок клавиатуры (Ctrl+A) и (Ctrl+C) в предыдущей странице, а (Ctrl+V) — на новой.

Далее работаем с шаблонами:

  1. прямоугольник;
  2. круг.

Будем придавать им оригинальную форму и цвет.

Работа с инструментом «Прямоугольник»

Используем вкладку «Главная», выбираем на ней указанный инструмент левой кнопкой мышки.

Сразу после клика обратите внимание на курсор. Его форма изменилась. стала повторять форму прямоугольника. А на конце появилось перекрестие, которым указывают координаты начала и окончания вычерчивания фигуры.

Выбираем место на чертеже для создания шаблона, жмем на левую кнопку, прорисовываем шаблон до конечной точки. Поскольку мы рисуем розетку, то создаем квадрат, придерживаясь указателя его диагонали.

На созданном квадрате начинаем настраивать изображение, изменяя:

  • параметры линии;
  • заливку и эффекты.
Редактирование параметров линии

В программе Visio можно изменить:

  • толщину;
  • любую расцветку для веб документов, включая градиентную заливку;
  • форму.

Жмем на кнопку «Линия», выбираем толщину, например, 4,5 пт.

Определяемся с цветом линии, подбираем оригинальный оттенок из предложенных. Здесь же можно воспользоваться шаблоном «Другие цвета».

Так же удобно придать сплошной линии вид штрихов, пунктиров, точек.

Заниматься этим не будем, а изменим отображение углов квадрата, сгладим их вид. Для этого нажимаем кнопку «Параметры линии». а в открывшемся окне используем кнопку «Скругление».

Получаем квадрат с затупленными углами, как у внешней крышки электрической розетки.

Редактирование параметров фигуры

Придадим рисунку розетки рельефную форму, цвет, дорисуем элементы.

Выбираем пункт меню «Эффекты», «Рельеф» и, например, «Ребро».

Наш квадрат со скругленными углами преобразился. Придадим ему цвет, выбрав кнопки меню «Заливка», «Цвет».

Раскрасить фигуру можно в любой оттенок, создать ему различную прозрачность и даже градиентную заливку.

Аналогичным образом рисуем круг на поверхности квадрата, обозначающий контактную площадку для подключаемой вилки. Наносим на ней два небольших круглых отверстия, имитирующие гнезда для вставки вилки и небольшие прямоугольники желтоватого цвета, служащие подключением РЕ-проводника.

Получили вот такой рисунок розетки.

Он у нас создан в произвольном масштабе, не отображает точных размеров. Это сейчас не требуется, но, при необходимости выполнить довольно просто. Вся фигура выделяется указателем, а за счет перемещения углового маркера левой кнопкой мыши увеличивается либо уменьшается.

Я по этому принципу ее немного убавил и сдвинул к стене для указания места расположения в комнате.

Проставляем размер (для наглядности выделен красным цветом), получаем следующую картинку.

На самом деле розетка в квартире смонтирована очень неудобно, расположена за сервантом. Подключение к ней выполнено удлинителем с тройником, что снижает безопасность эксплуатации и так старой, изношенной электропроводки.

Аналогичным образом создаём схему расположения розетки на плане стены.

Как нарисовать линию электропроводки

Маршрут прокладки кабелей к розетке чертим так же, как в предыдущей схеме освещения. Планируем их монтаж строго по вертикали и горизонтали исключительно под прямыми углами. Пользуемся инструментом «Линия» программы Визио и необходимыми кнопками ее параметров.

При желании можно показать цветовую маркировку кабелей. Например:

  • светло-коричневый проводник— фаза;
  • голубой — рабочий ноль;
  • зелено-желтый — защитный РЕ-проводник.

Сохранение рисунка Microsoft Visio в различных форматах

Созданный чертеж, схему или картинку можно распечатать принтером на бумаге или сохранить в электронном виде.

Печать на принтере

Рассмотрим на примере большого документа, не вмещающегося в формат обычного листа принтера, например, А4. Выбираем кнопки «Файл», «Печать» и настраиваем необходимые параметры программы Microsoft Visio с учетом конструкции конкретного принтера.

Большой чертеж будет распечатан в масштабе на отдельных стандартных листах. Их придется склеить по заданной последовательности.

Сохранение электронным документом

Выбираем кнопки «Файл», «Сохранить как», указываем место и формат хранения документа, сохраняем.

Чтобы более наглядно дополнить материал записал видеоролик “Как сделать схему розеточной группы квартиры в программе Microsoft Visio”.

Если у вас еще остались вопросы, то можете задать их в комментариях. Сейчас вам удобно поделиться статьей с друзьями в соц сетях.

Полезные товары

  • Искусственные рыболовные приманки
  • 7 в 1 USB Цифровой вольтметр
  • Термометр для бариста

Полезные сервисы и программы

  • Курсы по дизайну
  • Онлайн изучение английского языка с репетитором или самостоятельно

Реклама

электропроводка своими руками — Схема электропроводки

Хочешь сделать что-то ХОРОШО — сделай это сам!!!

Пятница, 23. 09.2022, 21:16

Электропроводка своими руками

Приветствую Вас Гость | RSS
Меню сайта

Наш опрос

Статистика

Онлайн всего: 1

Гостей: 1

Пользователей: 0


Форма входа

Схема электропроводки

     Схема электропроводки представляет собой чертеж плана квартиры, где указаны распределительные группы и или проводки с элементами (розетками, выключателями). К созданию схемы необходимо подойти очень тщательно и аккуратно, так как именно от нее будет зависеть то, как пройдет электромонтаж. Для того создать чертеж квартиры, измерьте все стены рулеткой, а затем начертите ее схему, соблюдая масштаб. Для работы советую использовать Microsoft Office Visio 2007 (или 2003).  Библиотека фигур условных графических обозначений по ГОСТ для Visio. Можно начертить и приблизительный план помещения, однако не забудьте о том, что это может стать причиной различных трудностей, появившихся во время монтажа. При разбиении электропроводки на группы используйте отдельный план квартиры только с одной группой:

     При разработке распределительных групп не рекомендуется подключать всю проводку к одной группе. Если же вы все-таки решили использовать только одну группу, вам понадобится мощный кабель, который должен выдержать нагрузку, возникающую от всех включения приборов в квартире. Однако для разводки и расключения коробок это не совсем удобно.

     Распределительные группы – группы точек (от одной и более), которые подключаются к одному автомату квартирного щита.

К примеру, группы представленной квартиры можно расположить следующим образом:

     1 – Освещение комнат, коридора, зала, кухни, туалета, веранды и кладовки;

     2 – Розетки комнат, коридора, зала, веранды;

     3 – Розетки кухни;

     4 – Плита;

     5 – Гараж, улица;

     6 –Водонагреватель, помпа отопления и стиральная машинка.

1 группа:


2 группа:

3 группа:

4 группа:

и т.д.

     Для подбора мощности автомата на группу, электросчетчика и правильного сечения проводов, а так же марки провода лучше использовать схемы групп:

     На данной схеме показано подключение к двухфазному питанию. Ввод АВВГ НГ 2х16 — представляет из себя кабель 2 жилы с сечением каждой жилы 16 кв. мм. питающий всю квартиру (для расчета сечения используются специальные таблицы, речь о которых будет вестись на других страницах). N — это ноль. L1 — это номер фазы. PE — это заземление. Заземление с нолем замыкать не советую, как советуют многие электрики. Заземление необходимо для защиты корпусов электроприборов, а так же предназначено для защиты стояков водоснабжения и тому подобное. АВВ 50А 2Р представляет из себя вводной автомат, при отключении которого — отключаются сразу все автоматы групп. АД12 2Р 10А 30мА — дифференцированный автомата (Автомат + УЗО) на 2 полюса (2Р) на 10 Ампер и в 30мАмпер тока утечки.  Маркировка \ или \\\ сообщает о количестве фаз. Если маркировано выглядит таким образом \ значит на группу подается одна фаза, в свою очередь если так \\\ следовательно три. И пару слов про провода. ВВГ НГ говорит о том, что это провод марки ВВГ с негорящей изоляцией, в свою очередь 3х1,5 это значит 3 жилы — при этом сечение каждой жилы составляет 1,5 мм.кв.

     С помощью однолинейной схемы, вы можете легко подсчитать, какое количество материалов вам понадобится для монтажа, — приобрести нужное количество автоматов и необходимый электрощит. А схема квартиры поможет вам подсчитать число розеток, выключателей и других устройств, а также метраж кабеля.

Поиск

Календарь

«  Сентябрь 2022  »
ПнВтСрЧтПтСбВс
   1234
567891011
12131415161718
19202122232425
2627282930


Архив записей
  • 2011 Январь
  • 2011 Март
  • 2011 Октябрь
  • 2012 Январь

Реклама

Электропроводка в однокомнатной квартире ч.

1

С данного материала начинаю публиковать серию статей на тему организации электропитания в однокомнатной квартире. В них вы узнаете ответы на все вопросы, касающиеся этой темы – это от планирования начинки распределительного щита и заканчивая установкой розеток. Здесь рассмотрим вопрос, с которого необходимо начинать этот интереснейший процесс.

На первом этапе организации электропроводки в однокомнатной квартире вам необходимо очень много думать. Нужно «не слазить» с супруги и добиться, чтобы она определилась с тем, что и где у нее будет стоять на кухне, в комнатах, в коридоре и т.д. Это очень важно, так как от этого будет зависеть место установки розеток, длина и трасса прокладки кабелей. Также это потом сбережет вам огромное количество нервов. Поверьте мне — это так.

Еще рекомендую походить кругами по квартире, периодически посматривая на ее бумажный вариант планировки. Это часто рождает новые и правильные мысли, по поводу того что я хочу и где это поставлю. Необходимо решить, какая бытовая техника вам нужна и где она будет установлена.

Также не забывайте и про другую мебель. Нужно решить какой длины и ширины будут шкафы, столы, тумбочки и где они будут стоять. Неудобно же будет включать пылесос в розетку за диваном или за столом?

На первом этапе вам нужно нарисовать один раз план квартиры и размножить его. С десяток листов все равно пойдут в мусор – вдруг завтра супруга решит в другой угол поставить холодильник. Данный план должен быть большим, чтобы на нем можно было нарисовать мебель, и все это было хорошо видно.

Для примера возьму план простой однокомнатной квартиры, где в ближайшее время мне придется помогать делать электропроводку. Ждем когда дом сдастся. Как всегда указанные сроки сдачи уже прошли.

Рисовать план можно в любом графическом редакторе или на бумаге с помощью карандаша и линейки. Лично я привык рисовать все планы и схемы в программе Microsoft Visio. Она очень удобна для этих целей и в ней уже есть готовые обозначения всех узлов электросхем, предметов мебели, бытовой техники, стен, дверей, окон и т. д.

Ниже представлен мой план однокомнатной квартиры. Вы старайтесь делать все по аналогии, так как принцип работы будет один и тот же. Я его нарисовал в Visio за 10 минут.

На плане обязательно стоит показать двери и куда они будут открываться, чтобы по ошибке не разместить выключатели за ними.



Затем вместе с супругой необходимо на плане нарисовать всю мебель и бытовую технику, которую планируете размещать дома. В программе Visio есть все необходимые обозначения, которые просто нужно выбирать и перетаскивать мышкой в нужный угол. Причем все эти обозначения имеют реальные размеры, но уменьшенные по масштабу, например, можно выбрать стандартную ванну 700х1500 или 700х1600 и т.д. Если все комнаты вы нарисуете по реальным размерам, то сразу будет видно поместится ли такая ванна и как ее лучше разместить. Данная программа сама отображает все рисунки по выбранному масштабу. Это очень удобно и экономит уйму времени.

На картинке ниже я пофантазировал и наполнил 1-но комнатную квартиру разной мебелью и бытовой техникой.



Теперь выделяем все нарисованные потребители электроэнергии каким-нибудь другим цветом. Я выделил красным. У меня это: стиральная машина (3), духовой шкаф (4), холодильник (6), телевизоры (7) и кондиционер (15). У вас может немного отличаться. Про печи СВЧ, электрочайники и подобную утварь мы поговорим в следующих статьях.

Данный этап плана нам необходим, чтобы понять где будут находиться большинство розеток. На нем трудно изобразить все электроприборы, так как это его просто «захломит». Поэтому как не забыть про оставшиеся розетки я расскажу в следующих статьях. По данному плану сразу становится наглядно понятным куда необходимо «тащить» большинство проводов.

Вот мы и нарисовали план квартиры с мебелью и бытовой техникой.

Как говорят по телевизору: «Не переключайтесь! Через несколько минут Вас ждут интересные новости!». Честно сказать, я за несколько минут не умею писать и рисовать схемы, поэтому ждите их в течении следующих пары дней. Думаю, Вам будет интересно. В следующей статье мы нарисуем все розетки, определимся с количеством линий (кабелей) и подумаем как ничего не забыть.

Для того чтобы вы не скучали в ожидании выхода новых статей, можете попробовать разгадать кроссворд. Его составлял я лично и предлагаю опять вам поучаствовать в КОНКУРСЕ. Я буду периодически в конце статей публиковать новые кроссворды. Все они будут пронумерованы начиная с номера №1. Пока всего их будет 10 штук.

Вам необходимо следить за выходом новых статей на сайте Сам себе электрик, находить в них кроссворды и разгадывать их. Затем вам нужно будет переписать буквы, которые найдете в выделенных клетках и составить из них ключевое слово. Это слово будет обязательно на тему электрики. Из одного кроссворда должно получиться одно ключевое слово, итого 10 штук. Все разгаданные ключевые слова присылайте мне через форму обратной связи. О том, что я получил от вас ключевое слово и проверил его вы узнаете в ответном письме. С публикацией самого последнего 10-го кроссворда я опубликую список все участников. Победители будут определяться с помощью генератора случайных чисел. Что это такое можете спросить у Яндекса.

Разыгрываться будут три призовых места. Что будут за призы пока не решил. Опубликую их в следующих статях. Скажу точно, что это будут хорошие и качественные инструменты для электромонтажных работ, с помощью которых вы сможете решать «электрические» дела у себя дома.

Кстати, у вас еще есть шанс принять участие в другом конкурсе и выиграть новый набор диэлектрических отверток, который обязательно пригодится вам в личном хозяйстве. Подробности смотрите тут.

Вот ниже сам кроссворд №1. Для того чтобы начать его разгадывать нажмите ниже на ссылку <<<НАЧАТЬ РАЗГАДЫВАТЬ КРОССВОРД №1>>>. Откроется новое окно. Там вы увидите задания и поле для ввода слов. Приятного мышления!

<<< НАЧАТЬ РАЗГАДЫВАТЬ КРОССВОРД №1>>>

<<< ОТПРАВИТЬ ОТВЕТ >>>

На этом у меня все. Желаю вам удачи и отличного настроения! Жду ваши ответы.

примеры типовых схем, требования и нормы

Самостоятельная прокладка электролинии в квартире начинается на этапе черновой отделки. От наличия межкомнатных перегородок, бытовой техники, освещения зависит схема разводки электропроводки в квартире. При работе также учитывается стеновой материал, напольное покрытие, точки прокладки сети.

Содержание

  1. С чего начать разводку электролинии в квартире
  2. Требования, правила, нормы
  3. Выбор кабеля
  4. Расположение элементов электросети
  5. Проводка, разводка, защита
  6. Для чего нужна схема электропроводки в квартире
  7. Варианты соединения элементов в электрических цепях
  8. Особенности электропроводки в помещениях с высокой влажностью
  9. Электролиния в ванной
  10. Электросеть кухни
  11. Как правильно выполнить разводку электрической проводки
  12. Разновидности схем разводки электрики
  13. Расчет сечения кабеля по мощности
  14. Расчеты
  15. Материалы
  16. Типовые схемы
  17. Программы для проектирования разводки электрики в квартире
  18. Visio
  19. Компас
  20. Eagle
  21. 1-2-3
  22. Autocad
  23. ArchiCAD
  24. Эльф
  25. Самостоятельное проектирование
  26. Примеры схем для однокомнатной квартиры
  27. Для двухкомнатной квартиры
  28. Для трехкомнатной квартиры

С чего начать разводку электролинии в квартире

К проведению электричества в доме следует отнестись с должными вниманием и ответственностью

Монтаж электрики начинается с составления плана, на котором будет виден конечный результат. На проекте отображается общий дизайн, расстановка мебели и бытовой техники. В процессе составления можно проконтролировать вероятные точки «холодного резерва» — места вероятного скрытия розеток. После общей планировки выбирается схема прокладки электролинии.

Грамотное проектирование поможет избежать затрат времени и финансов.

Требования, правила, нормы

В квартире или доме разводка электрики производится только в соответствии с регламентами ПУЭ и соблюдением норм безопасности.

Выбор кабеля

Образцы кабеля ВВГ различного сечения

Для предотвращения возгорания проводки, травм человека и поломок бытовой техники по требованиям ПУЭ используют:

  • провода ВВГ-2 или ВВГ-5 сечением 6 мм2 – подключение квартирного ввода к распредщиту;
  • кабель ВВГ-3 сечением 2,5 мм2 – основные линии сети и подводка к розеткам;
  • провод ВВГ-3 сечением 1,5 мм2 – выключатели и осветительные устройства.

Сечение проводов позволяет выдержать максимально допустимую нагрузку.

7 редакция ПУЭ сообщает, что в жилых помещения нужно использовать только трехжильный медный проводник с нейтралью, фазой и заземлением. В зависимости от точки разделения нуля заземление реализуется по системе TN-S с разделением рабочего ноля N и TN-C-S с разделением защитного ноля PE.

Расположение элементов электросети

СНиП 23-05-25 указывает:

  • монтаж выключателей производят на расстоянии 10 см от двери со стороны ручки;
  • на каждые 6 квадратов устанавливают одну розетку, за исключением кухни;
  • в ванной комнате используются приборы с влагозащитой IP44, подключенные через УЗО, на расстоянии 60 см от душа и раковины;
  • розетки от газовой трубы удаляют на 50 см, от иных коммуникаций – на 4 см.

Минимальное удаление розеток от окна, двери, пола – 10 см, от потолка – 20 см.

Проводка, разводка, защита

Наружную проводку прокладывают в кабель-каналах

СНиП устанавливает следующее:

  • прокладка кабеля осуществляется только по горизонтали или вертикали;
  • скрытые провода монтируют под полом, в пустотах бетонных плит, маскируют штукатуркой или рукавом из металла;
  • наружные линии проводят в кабель-каналах;
  • защитные автоматы на 10 А подключаются на освещение, на 16 А – к розеткам, на 25 А – к мощной бытовой технике;
  • качественный УЗО должен срабатывать при токовой утечке в 100 мА;
  • разводка осуществляется шинами, радикальным и комбинированным способом.

Открытая проводка в квартире выглядит не эстетично, но вполне вписывается в гараж.

Для чего нужна схема электропроводки в квартире

Схема будущей разводки бытовой электропроводки в доме или квартире должна составляться только профессиональными электриками. Работы проводятся перед началом ремонта. Правильный чертеж, на котором обозначены основные узлы (выключатели, розетки, УЗО, осветительные устройства) позволит выбрать качественные материалы.

На схеме отражается группировка проводов, особенности распределения нагрузки, управления электросетью. Это гарантирует безопасность эксплуатации и комфорт проживания в квартире.

Варианты соединения элементов в электрических цепях

Последовательное и параллельное соединение в электросхемах

Перед планированием создания новой электролинии или замены существующей, следует подобрать тип соединения частей цепи:

  • последовательный – каждый узел замкнутой сети подключается к следующему, узловые контакты отсутствуют;
  • параллельный – все части сети располагаются в отдельных группах, при поломке одного узла остальные работают нормально;
  • смешанный – на разных участках используется различный тип соединения.

При поломке одного элемента в последовательной системе перестанет функционировать вся сеть.

Особенности электропроводки в помещениях с высокой влажностью

До 1996 года монтаж розеток в ванных и кухнях запрещался. Теперь это разрешено.

Электролиния в ванной

Зоны электробезопасности в ванной комнате

Комната с очень влажной средой, устройствами водозабора, токопроводящими трубопроводами сегодня оснащается средствами электробезопасности. Линия обустраивается так:

  • подключается через УЗО с пределом срабатывания до 30 мА;
  • защищается заземлением TN-S с электробезопасной нейтралью;
  • предусматривает розетки во влагостойком корпусе на расстоянии 60 см от душевой кабинки и 130 см от пола.

Стандартные светильники 220 В для ванной не подходят. Их заменяют аналогами на 12 А.

Электросеть кухни

Кухня не только находится в зоне воздействия влаги. На нее приходится больше всего нагрузки. Организация проводки подчиняется следующим условиям:

  • установка отдельного УЗО для мощной техники;
  • подключение электрики раздельным способом;
  • прокладка отдельных кабелей к высокомощным приборам;
  • размещение розеток на 50 см от газовой плиты;
  • расположение проводки на 40 см от газовых труб, батарей.

Хрущевка заземления не предусматривает, поэтому в ванной, на кухне и других помещениях прокладывается трехжильный кабель.

Как правильно выполнить разводку электрической проводки

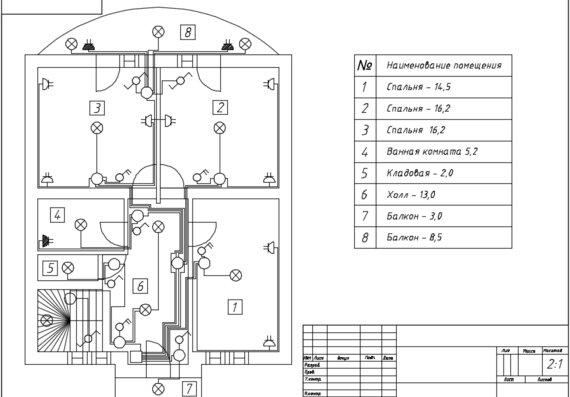

Вариант схемы для частного дома

Чтобы правильно выполнить разводку электрики, понадобится:

  1. Выбрать тип разводки – в распредкоробке, в виде звезды или шлейфа.
  2. Составить план электрики. Выполняется в 2-х экземплярах, в первом должен быть план выключателей и точек освещения, во втором – розеток.
  3. Вычислить количество потребителей.
  4. Вычислить количество розеток.
  5. Разбить потребителей электросети на группы с указанием потребляемого тока и выделением отдельного автомата на 25-32 А.
  6. Создать схему расположения выключателей (90 см от пола) и розеток (слева от двери, в прихожей – на высоте 40 см, на кухне – на высоте от 95 до 115 см).
  7. Начертить план проводки с подключением к электрощитку. Кабели не должны пересекаться, быть на расстоянии 15 см от пола и 1 м от оконных и дверных проемов.
  8. Подсчитать метраж кабеля и количества автоматов.

Все вспомогательные автоматы подключаются к одному с мощностью не менее 63 А.

Разновидности схем разводки электрики

Существует три вида схем разводки электрической проводки в квартире:

  • В распредкоробке. В подъездном электрощите ставится счетчик и автоматы. Провод питания направлен в квартиру, доведен до распределительной коробки каждого помещения. Тип соединения распредкоробков – последовательный. От них кабели расходятся на освещение, выключатели, розетки.
  • Звезда. Прямое подключение каждой розетки к электрощитку и наличие автомата для каждого потребителя. Преимущества системы – ремонт на отдельном участке без выключения общей запитки квартиры. Минусы – понадобится много кабеля.
  • Шлейф. Потребители подключаются к щитку прямым способом. Перед этим их формируют в группы, отводя от каждой отдельный кабель.

Для эффективности электролинии комбинируйте типы разводки.

Расчет сечения кабеля по мощности

Схема электрической линии также информирует о силе тока и материалах.

Расчеты

Чтобы вычислить оптимальное сечение кабеля, используется формула I= P / U, где Р – суммарный показатель мощности техники, а U – напряжение. После вычислений можно использовать данные таблицы.

Сечение, мм2Медный проводАлюминиевый провод
НапряжениеНапряжение
220 В380 В220 В380 В
Ток, АМощность, кВтТок, АМощность, кВтТок, АМощность, кВтТок, АМощность, кВт
1,5194,11610,5
2,5275,92516,5224,41912,5
4388,33019,8286,12315,1
64610,14026,4367,93019,8
107015,4503350113925,7

Материалы

Ввод электричества в дом гофротрубе

Для организации проводки чаще всего используют:

  • ВВГ-5х6 – пятижильный провод. Нужен для запитки электрощитка подъезда и квартиры в новостройке с трехфазным питанием.
  • ВВГ-2х66 – двужильный кабель для сетей с двухфазным питанием. Протягивает от подъездного до основного щита.
  • ВВГ-3х2,5 – трехжильный провод для квартирной разводки. Соединяет электрощит и распределительные коробки.
  • ВВГ 3х1,5 – трехжильный кабель. Соединяет распредкоробки с розетками, источниками света.
  • ВВГ-3х4 – трежильный провод, запитывает электрическую плиту.

Тип проводника указывается на схеме.

Типовые схемы

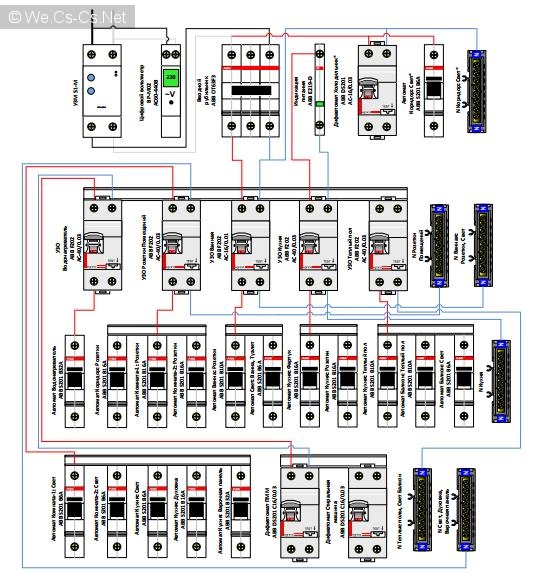

Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры

При монтаже электролинии руководствуются типовой схемой для квартиры с одной и двумя комнатами.

План обустройства электрики в однокомнатной квартире предусматривает разделение сети на две группы. В первую включаются приборы ванной и кухни, во вторую – жилого помещения и прихожей. Нагрузка разделяется на две высокомощные сети. Если одна выходит из строя, вторая работает в нормальном режиме.

Схемы, отражающие систему электроснабжения двухкомнатной квартиры, предусматривают электрический щиток рядом с дверью. Проводку делят на группы потребителей с отдельным автоматом. Аналогичным образом запитывается частный панельный дом или двухуровневый дюплекс.

Программы для проектирования разводки электрики в квартире

Компас

При отсутствии навыков черчения допускается пользоваться специальными сервисами.

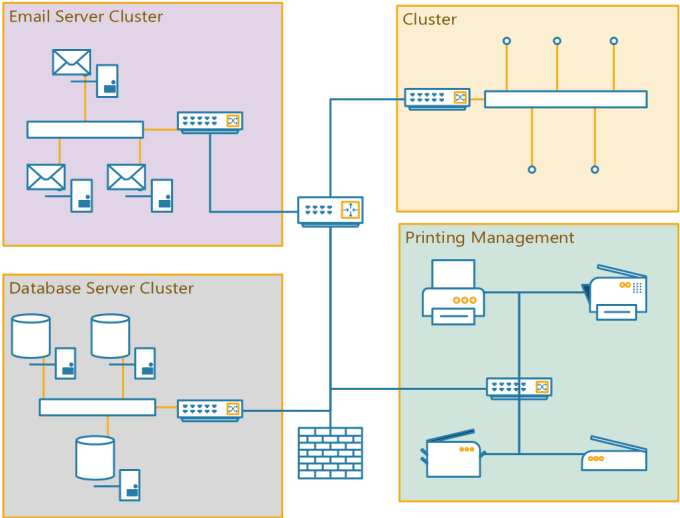

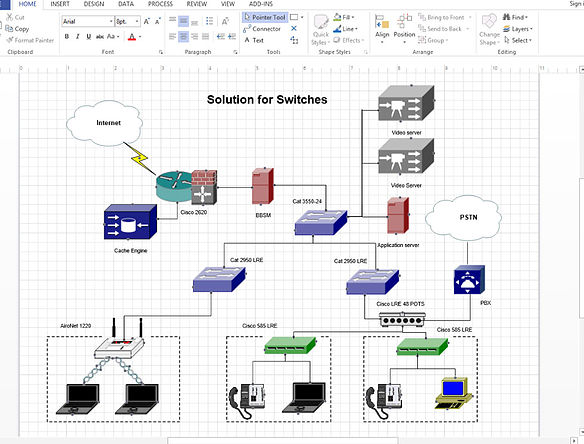

Visio

Графическая программа с простым интерфейсом. В ней удобно работать начинающим мастерам. Доступ бесплатный, сервис русифицирован, но очень мало функций.

Компас

Профессиональное ПО с обозначениями и названиями всех узлов электросети. Пользователь работает бесплатно. Есть русскоязычная версия, опционал понятен специалисту, но сложен для новичка.

Eagle

Интерфейс программы Eagle

Графический редактор для составления чертежей проводки и печатных плат. Начертание осуществляется вручную или автоматически. Программа имеет платную и бесплатную версию. В последней меньше возможностей.

1-2-3

Бесплатный сервис с русскоязычным интерфейсом. Редактор удобен, а список обозначений можно распечатывать и наклеивать на электрощиток.

Autocad

Инженерный софт со множеством версий. В бесплатной можно начертить простейшую и сложную проводку. Редактор русифицирован, понятен и прост.

ArchiCAD

Чертежи в ArchCAD в слоях квартира

ПО для архитекторов-профессионалов, выстраивающих трехмерную модель помещения. Специальная «книга макетов» позволяет сохранять свои наработки. Также Архикад отражает изменения, которые нужно внести в проект.

Эльф

Обеспечение, при помощи которого проектировщики создают чертежи любой сложности. Элементы подбираются из базы данных. Сила тока в цепи рассчитывается программой, она предлагает тип автомата.

Самостоятельное проектирование

Таблица расчета сечения кабеля

Правильная электросхема получится только при наличии навыков и профессионального образования. Понадобится действовать по следующему алгоритму:

  1. Составить общий чертеж, где указывается планировка квартиры.
  2. Перенести на бумагу все части коммуникации с указанием расшифровки.
  3. По обозначениям нарисовать точки расположения электроприборов.
  4. Указать участки монтажа розеток, освещения, выключателей, связующих кабелей, разбив их на зоны.
  5. Упростить задачу – проложить проводку по полу или под покрытием, обозначив линии пунктиром.
  6. Рассчитать количество материалов.
  7. Вычислить силу тока по формуле и сечение кабеля по таблице.
  8. Указать длину провода с запасом 3 м.
  9. Обозначить место квартирного щитка для подключения (в прихожей).
  10. Начертить УЗО на 16 и 20 А.
  11. Указать количество розеток и распредкоробков.
  12. Внести в схему расходные материалы и составить их перечень.

Если составляется схема для электропроводки однокомнатной квартиры, где на кухне стоит электроплита, нужно добавить УЗО на 32 А.

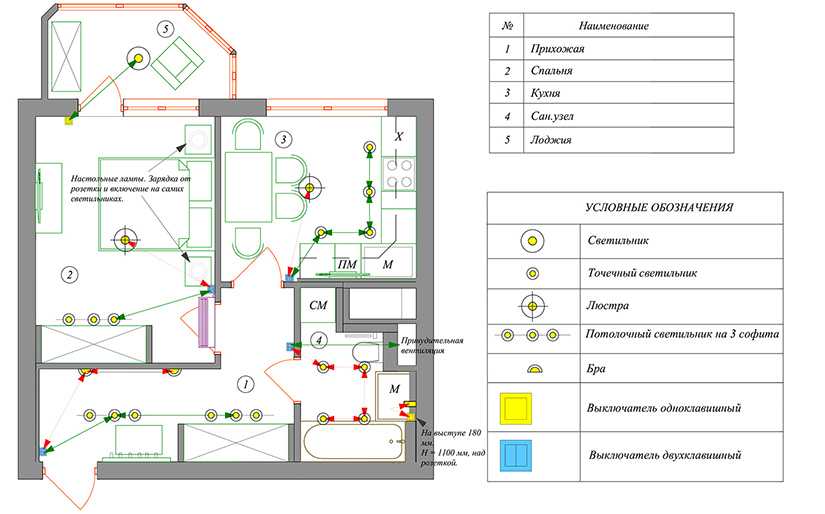

Примеры схем для однокомнатной квартиры

Суммарная нагрузка электросети – не более 25 А, поэтому реализуемая схема предусматривает 1 контур на 1 автомат. Так подключалась хрущевка с силовыми розетками в советский период. В настоящий момент используются независимые отдельные контуры с индивидуальными УЗО.

Для двухкомнатной квартиры

Электрическая схема квартиры отличается от предыдущей по количеству контуров. Двухкомнатный тип жилья чаще всего компонуют:

  • розетками – выбирают по количеству комнат и разделяют на группы.
  • 3-мя линиями кухни – для источников света, мощной и вспомогательной бытовой техники.
  • 2-мя группами в раздельных санузлах.

Для СКУД прокладывается отдельная сеть.

Для трехкомнатной квартиры

Схема квартирной проводки отображает выход большого количества кабеля из одного распредщитка. В трехкомнатной квартире используются отдельные контуры блоков питания с собственными защитными устройствами на 25 и 40 А. Так проводка разделяется на зоны, а система становится удобной в эксплуатации.

Обустройство квартирной разводки под силу новичку, который разбирается в особенностях электрики. Главное условие работ – составление максимально подробной схемы, соблюдение требований нормативов и техники безопасности.

Схема электропроводки в квартире (спальная комната)

Напомню, что в прошлой статье я поделился с Вами подробным отчетом по монтажу электропроводки в ванной комнате. И сегодня на очереди спальня.

Предупреждаю сразу, что статья получилась достаточно объемной с подробными объяснениями, схемами разводки электропроводки и множествами наглядных фотографий, сделанных в процессе монтажа.

В общем имеется у нас вот такая небольшая спальная комната площадью около 14 кв.м. Вот план ее помещения.

На примере этой спальни я покажу Вам как проложить кабельные линии, в каких местах и на какой высоте установить розетки и выключатели, и прочие нюансы.

Изучив всю информацию, Вы, в принципе, сможете выполнить электромонтаж своими руками, ну или, как минимум, проконтролировать работу нанятых электриков.

Итак, поехали.

И уже по традиции, повторюсь. Прежде чем приступать к монтажным работам, нужно составить план расположения мебели в спальной комнате, а для этого нужно по максимуму, в прямом смысле «выпытать» у заказчика, что и где у него будет установлено, и желательно с габаритными размерами. Я прекрасно понимаю, что на данном этапе ремонта сделать это не так то и просто, т.к. по ходу ремонта могут меняться предпочтения и компоновка мебели.

Другое дело, когда у Вас на руках есть утвержденный и согласованный заказчиком готовый проект, правда вот далеко не все заказчики, особенно в небольших провинциальных городках, на 1, 2 или 3-комнатную квартиру будут делать проект электропроводки по себестоимости цены на монтажные работы. Тут скорее всего Вы же будете, и монтажник, и проектировщик в одном лице!



Компоновка мебели в спальне

Для наглядности, каждую стену в спальной комнате я пронумеровал и отобразил номера на плане.

У стены №1 от дверного проема до самого угла будет установлен шкаф-купе. На этой стене не будет установлено никаких розеток и выключателей.

К стене №2 будет примыкать торец шкафа-купе. Также у стены №2 будет установлена двухспальная кровать с двумя прикроватными тумбами.

Ширина шкафа составляет 60 (см), поэтому от угла стены сразу отмеряем это расстояние. Затем отступаем от шкафа порядка 20-30 (см) и отмечаем габаритные размеры первой тумбы (тумбы №1).

Тумбы могут быть разной ширины, но высота в среднем у них обычно не превышает 50-55 (см). Но чтоб не ошибиться, лучше все же точно знать конкретную модель тумбы.

В моем примере ширина тумбы составляет 53 (см), а высота — 52 (см).

После тумбы №1 установлена двухспальная кровать, которая имеет ширину 191 (см).

После кровати будет установлена вторая тумба (тумба №2).

В итоге мы получили следующую компоновку стены №1 и стены №2.

Стена №3 — это стена с балконным блоком. На ней, в принципе, ничего не планируется устанавливать. Правда, изначально была задумка установить на ней выключатель для освещения балкона, но вскоре от этой идеи отказались, т.к. окно достаточно большое и света из комнаты вполне хватит, чтобы осветить небольшой балкончик.

И осталась у нас стена №4.

К ней будет примыкать компьютерный стол размером 50х100 (см), небольшой комод 40х80 (см) и телевизор (на кронштейне с креплением на стену).

Вот такой получился план спальной комнаты со всей расставленной мебелью и теперь можно смело переходить к составлению плана электропроводки.

Схема электропроводки в спальне

Составим схему электропроводки, отобразив на плане помещения все розетки, выключатели, светильники, распределительные коробки и т.д., а также пути прокладки кабельных линий.

Начнем со стены №2.

Над каждой тумбой на высоте 60 (см) от чистового пола будут установлены следующие электроустановочные изделия (точки):

  • розетка (одинарная), например, для зарядки сотового телефона, планшета и прочих нужд
  • одноклавишный выключатель для настенного бра
  • проходной (или перекрестный) выключатель 1-ой группы освещения спальни
  • проходной (или перекрестный) выключатель 2-ой группы освещения спальни

Питание розетки тумбы №1 осуществляется кабелем ВВГнг (3х2,5), а линии освещения для настенных бра — кабелем ВВГнг (3х1,5).

Кабели проложены по потолку в пластиковой гофре диаметром 16 (мм) и 20 (мм), и крепятся к нему с помощью пластиковых клипс. Кстати, потолок в спальной комнате будет натяжным.

Я уже неоднократно приводил требование СП 31-110-2003 (п.14.15) о том, что электропроводка за натяжным потолком при применении кабеля марки ВВГнг должна быть выполнена в пластиковой гофре. Если не хотите маяться с гофрой, то можно применить кабели с пониженным газо- и дымовыделением, например, ВВГнг-LS или другой подобный.

Кабели проложены непосредственно с квартирного щита в соответствующий подрозетник. Кстати, рекомендую почитать статью про установку распределительного квартирного щита в нишу стены.

С потолка кабели спускаются к тумбе №1 уже без гофры. Это вполне допустимо, т.к. стена отштукатурена, а сверху на нее будут наклеены листы гипсокартона (чуть ниже я подробнее расскажу об этом). К тому же пластиковая гофра, как Вы уже знаете, не придает сменяемость электропроводке.

Вот так это выглядит на плане.

Да, кстати, электропроводка в этой квартире выполнена без распределительных коробок. Про преимущества и недостатки данного способа я подробно рассказывал в отдельной статье (вот ссылочка), поэтому сейчас на этом останавливаться не буду.

От розетки тумбы №1 проложен кабель ВВГнг (3х2,5) до розетки тумбы №2, т.е. сделана перемычка между этими двумя розетками.

Аналогичным образом, только от одноклавишного выключателя бра тумбы №1 проложен питающий кабель ВВГнг (3х1,5) до одноклавишного выключателя бра тумбы №2.

От каждого одноклавишного выключателя тумбы №1 и тумбы №2 проложен, соответственно, кабель ВВГнг (3х1,5) до места установки бра.

Каждый настенный светильник (бра) будет управляться только своим одноклавишным выключателем по стандартной схеме.

Обычно бра устанавливают на высоте от 130-160 (см) от уровня пола, хотя опять же это все зависит от конкретных условий заказчика. Высота установки бра в моем случае составляет 140 (см) от от чистового пола.

Розеточная линия защищена автоматом с номинальным током 16 (А) и групповым УЗО с током утечки 30 (мА), а линия освещения настенных бра — автоматом 10 (А) и групповым УЗО с током утечки 30 (мА).

Идем далее.

В качестве 1-ой группы освещения спальни является общее освещение в виде 9 потолочных точечных светильников, а в качестве 2-ой группы — светодиодная многоцветная лента RGB в нише на потолке (на плане контур в виде красного прямоугольника), о которой я уже Вам очень подробно рассказывал, а также про выбор для нее блока питания и RGB контроллера.

Согласно СНиП 23-05-95 «Естественное и искусственное освещение» (Приложение Ж и Приложение И, п.63), освещенность в спальной комнате должна находиться в пределах от 100 (Лк) до 150 (Лк).

Требуемой освещенности можно легко достигнуть путем равномерной установки 9 потолочных светильников, причем это будет даже с запасом, к тому же в комнате имеется светодиодная подсветка на потолке и два настенных бра.

Управление освещением в спальне будет осуществляться с трех мест: при входе в комнату и у каждой прикроватной тумбы. Поэтому на входе в комнату будет установлено два одноклавишных проходных переключателя (GSL000161), у тумбы №1 — два одноклавишных перекрестных переключателя (GSL000171) и у тумбы №2 — два одноклавишных проходных переключателя (GSL000161).

Лично мне переключатели созвучнее называть выключателями, т.к. особой разницы в данном случае между этими значениями я не вижу. Поэтому далее по тексту я буду применять термин «выключатели».

Чтобы уменьшить количество выключателей, можно было бы вместо одноклавишных проходных и перекрестных выключателей использовать двухклавишные, но у серии Glossa от Schneider Electric я не нашел в каталоге двухклавишных перекрестных выключателей. Двухклавишные проходные выключатели есть (GSL000165), а вот двухклавишных перекрестных нет.

Я даже по этому поводу на своем Форуме Электриков (ссылочка на него в верхнем меню сайта) создал отдельную тему и мне подсказали, что такие выключатели есть у Schneider Electric, но только у других серий. А мне этот вариант не подходил, т.к. в квартире все электроустановочные изделия планировалось устанавливать именно серии Glossa.

Проходные выключатели на входе в спальню установлены не внутри комнаты на стене №1, как это обычно делают, а со стороны коридора. Да, согласен, что в комнатах выключатели обычно устанавливают именно внутри, чтобы управлять освещением комнаты можно было не выходя из нее, но у нас же управление освещением спальни выполнено аж с 3 мест, поэтому здесь это не принципиально, к тому же в таком случае останется чуть больше места для шкафа-купе.

Проходные выключатели установлены на высоте 90 (см) от чистового пола и 15-20 (см) от дверного проема, а вернее угла. Помните, я уже говорил в одной из статей, что если выключатель установить более 25 (см) от дверного проема, то он будет смотреться не совсем красиво и как бы в отдельности от него. Здесь же на эту стену вынесены еще два выключателя: одноклавишный для управления освещением соседней комнаты и проходной для коридора. Поэтому все выключатели смотрятся на этой стене симметрично и вполне эстетично.

Освещение спальни и соседней комнаты осуществляется кабелем ВВГнг (3х1,5) с квартирного щита.

Сначала кабель ВВГнг (3х1,5) приходит в подрозетник одноклавишного выключателя соседней комнаты, а оттуда сделана перемычка кабелем ВВГнг (3х1,5) в подрозетник проходных выключателей спальни.

Затем с проходного выключателя 1-ой группы (общее освещение) кабель ВВГнг (3х1,5) уходит на перекрестный выключатель 1-ой группы тумбы №1. С проходного выключателя 2-ой группы (светодиодная подсветка) кабель ВВГнг (3х1,5) уходит на перекрестный выключатель 2-ой группы тумбы №1.

Затем с перекрестного выключателя 1-ой группы (общее освещение) тумбы №1 кабель ВВГнг (3х1,5) уходит на проходной выключатель 1-ой группы тумбы №2. С перекрестного выключателя 2-ой группы (светодиодная подсветка) тумбы №1 кабель ВВГнг (3х1,5) уходит на проходной выключатель 2-ой группы тумбы №2.

К тумбе №1 подходит 4 кабеля и уходит 4 кабеля, т.е. всего 8 кабелей, на считая кабель питания бра.

Далее с проходного выключателя 1-ой группы (общее освещение) тумбы №2 кабель ВВГнг (3х1,5) уходит на первый потолочный светильник, а затем все потолочные светильники соединяются между собой шлейфом. С проходного выключателя 2-ой группы (светодиодная подсветка) тумбы №2 кабель ВВГнг (3х1,5) уходит на блок питания светодиодной ленты.

К тумбе №2 подходит 4 кабеля и уходит 2 кабеля, т.е. всего 6 кабелей, на считая кабель питания бра.

Вот так выглядит стена №2 после прокладки всех кабелей.

Кабели крепятся к стене с помощью перфоленты.

В момент монтажа я еще не знал как именно будет сделано освещение в спальной комнате, поэтому кабели 1-ой и 2-ой группы сначала вывел в центр помещения, что и видно по фотографиям выше. А чуть позже стало известно, что 1-ая группа — это будет общее освещение спальни в виде 9 потолочных точечных светильников, а 2-ая группа — это светодиодная подсветка.

А теперь все сказанное выше, относительно стены №2, перенесем на план помещения спальни в виде схемы разводки электропроводки.

Линия 1-ой группы и 2-ой группы освещения спальни, а также линия освещения соседней комнаты защищены автоматом 10 (А) и групповым УЗО с током утечки 30 (мА).

Переходим к стене №4.

На стене №4 планируется установить следующие электроустановочные изделия (точки):

  • блок розеток №1 для различных нужд
  • блок розеток №2 для телевизора
  • блок розеток №3 над компьютерным столом
  • блок розеток №4 под компьютерным столом

Питание блока розеток №1, предназначенного для прочих разных нужд (включение пылесоса, торшера и т.п.), осуществляется кабелем ВВГнг (3х2,5) непосредственно с квартирного щита.

В блок розеток №1 входит две обычные розетки. Высота установки этого блока розеток составляет 30 (см) от чистового пола.

Перед планированием размещения той или иной электроустановочной точки (розетка, выключатель, диммер и т. п.) необходимо знать сторону открывания двери, т.к. при отсутствии такой информации можно ошибиться и установить розетки или выключатели, например, за дверью, которыми в дальнейшем будет не удобно пользоваться.

В нашем примере дверь спальной комнаты будет открываться на стену №4. Дверь имеет ширину 80 (см), а значит от угла комнаты нам нужно отступить порядка 100 (см), чтобы дверь при открывании не заслоняла розетки.

От блока розеток №1 кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №2 для телевизора.

Кабели, в отличии от стены №2, я крепил с помощью пластиковых дюбель-хомутов на небольшом расстоянии друг от друга.

Еще раз напомню, что электропроводка в этой квартире выполнена полностью без распределительных коробок, поэтому соединение питающего кабеля с кабелем последующей розетки будет осуществляться в подрозетнике этой самой розетки. Соединение будет выполнено шлейфом, но не нарушая при этом требования ПУЭ. Об этом в скором времени будет отдельная поясняющая статья, так что подписывайтесь на рассылку сайта, чтобы не пропустить интересное.

В блок розеток №2 для телевизора входит две обычные розетки и одна телевизионная розетка.

Высота установки блока розеток №2 для телевизора составляет порядка 150 (см) от чистового пола. Выше этого уровня устанавливать розетки не имеет смысла, т.к. придется сильно задирать голову при просмотре телевизора лежа. Хотя здесь, опять же, лучше уточнить у заказчика, а то в последнее время телевизоры стали устанавливать даже на потолке.

Питание ТВ-розетки осуществляется непосредственно от квартирного слаботочного щита кабелем RG-6U.

На ТВ-розетке я сейчас останавливаться не буду, читайте об этом в статье про подключение и установку телевизионной розетки на примере серии Glossa от Schneider Electric.

От блока розеток №2 для телевизора кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №3 над компьютерным столом. В блок розеток №3 входят три обычные розетки. Это очень удобно, особенно для различных устройств часто подключаемых (отключаемых) в розетку. Не нужно каждый раз наклоняться и заползать на коленях под стол.

В моем случае в них будут подключаться настольная лампа и зарядные устройства различных гаджетов.

Высота установки блока розеток №3 составляет 90 (см) от чистового пола. Это вполне достаточно, т.к. большинство стандартных столов имеет высоту не более 70-80 (см). Если стол не стандартный, то обязательно уточните его высоту.

От блока розеток №3 кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №4 под компьютерным столом. В блок розеток №4 входит три обычные розетки и одна Интернет розетка. Сюда будут подключаться блок питания ноутбука, принтер и небольшие активные колонки, а также Интернет сеть для ноутбука.

Питание Интернет розетки осуществляется непосредственно от квартирного слаботочного щита кабелем UTP, где установлен роутер. Про Интернет розетку в ближайшее время я напишу отдельную статью и подробно расскажу, как она подключается и устанавливается.

Высота установки блока розеток №4, как и блока розеток №1, составляет 30 (см) от чистового пола.

Вот так выглядит стена №4 после прокладки всех кабелей.

А вот так это будет выглядеть на плане.

Розеточная линия стены №4 защищена автоматом 16 (А) и групповым УЗО с током утечки 30 (мА).

На этом этапе моя работа закончилась и к делу приступили строители.

Для выравнивания стен №2, 3 и 4 строители решили применить гипсокартон. Но чтобы не уменьшать объемы и так небольшой комнатки, они решили листы гипсокартона крепить не с помощью металлических профилей, а с помощью гипсового клея «Perlfix GF» (Knauf), тем самым приклеивая листы гипсокартона непосредственно на стены и выравнивая их.

Вот что получилось после монтажа гипсокартона.

После этого я приступил к установке подрозетников.

О том, как устанавливать блок подрозетников в стену из гипсокартона у меня есть отдельная подробная статья, поэтому сейчас на этом зацикливаться не буду.

На этом черновой монтаж электропроводки был закончен. После этого опять к делу приступили строители, занявшиеся финишной отделкой стен. В результате получилось вот так.

После этого строители занимались наклейкой обоев, укладкой ламината, установкой межкомнатных дверей и т.п.

Помимо работ строителей, специалистами по натяжным потолкам в спальной комнате был смонтирован потолок.

А теперь пришла моя очередь заниматься чистовым монтажом. О том, как установить тот или иной механизм (розетки, выключатели, проходной или перекрестный выключатели, ТВ-розетки, Интернет розетки, потолочные светильники, настенные бра и т.п.) будут отдельные статьи. В очередной раз напоминаю Вам, чтобы не пропустить новые выпуски статей, подписывайтесь на рассылку сайта.

И в заключении статьи представляю Вашему вниманию материал всей статьи в видео формате:

| Как использовать программное обеспечение для электрического плана дома » вики полезно Совместимость ConceptDraw DIAGRAM с MS Visio

Программное обеспечение для плана электроснабжения дома для создания великолепно выглядящего плана электроснабжения дома с использованием профессиональных электрических символов.
Вы можете использовать множество встроенных шаблонов, электрических символов и примеров электрических схем нашего программного обеспечения для создания электрических схем.
ConceptDraw — это быстрый способ рисовать: Схемы электрических цепей, Схемы, Электропроводка, Принципиальные схемы, Цифровые схемы, Электропроводка в зданиях, Электрооборудование, Электросхемы домов, Домашний кинотеатр, Спутниковое телевидение, Кабельное телевидение, Замкнутое телевидение. 9Программное обеспечение 0003 House Electrical Plan работает на любой платформе, поэтому вам больше не придется беспокоиться о совместимости. ConceptDraw DIAGRAM позволяет создавать схемы электрических цепей на ПК или операционных системах macOS.

Создайте электрическую схему

Для тех, кто переходит с MS Visio на ConceptDraw DIAGRAM, или для тех, у кого есть коллеги и клиенты, использующие Visio, ConceptDraw DIAGRAM совместим с форматированными файлами MS Visio. и экспортируется с помощью ConceptDraw DIAGRAM.

ДИАГРАММА ConceptDraw Сравнение с Omnigraffle Professional и MS Visio. Все исходные документы ConceptDraw являются векторными графическими документами. Они доступны для просмотра, изменения или преобразования в различные форматы: файл PDF, MS PowerPoint, MS Visio и многие другие графические форматы.

Этот образец иллюстрирует план этажа мини-отеля, представляющий расположение гостиничных номеров, столовой и других помещений, все они меблированы. Это необходимо для строительства отеля и полезно для бронирования номеров для проживания.
Этот образец был создан в программе для построения диаграмм и векторной графики ConceptDraw DIAGRAM с использованием решения Floor Plans Solution из области Building Plans в ConceptDraw Solution Park.

Решение для химической и технологической инженерии содержит различные предварительно разработанные элементы схемы технологического процесса, относящиеся к контрольно-измерительным приборам, контейнерам, трубопроводам и распределительным устройствам, необходимым для химической технологии, и может использоваться для составления карты химических процессов или простого создания различных схем химических и технологических процессов в ConceptDraw DIAGRAM.

Ниже вы можете увидеть символ бильярдного стола. Вы можете найти этот символ в библиотеке Floor Plans Solution и использовать его на своем плане этажа спортивного комплекса, дома и т. д.
ConceptDraw DIAGRAM — это мощное программное обеспечение для построения диаграмм и векторной графики для создания различных планов этажей. В ConceptDraw DIAGRAM очень удобно, просто и быстро создавать профессионально выглядящие планы этажей любой сложности.

Программное обеспечение ConceptDraw DIAGRAM для построения диаграмм и векторного рисования, дополненное решением Network Security Diagrams Solution из области компьютеров и сетей ConceptDraw Solution Park, является лучшим для эффективного профессионального проектирования, красочных и привлекательных диаграмм сетевой безопасности любой сложности и степени детализации.

Фабрика может содержать различные элементы, включая большегрузные автомобили, краны-подборщики, ленточные конвейеры, системы хранения и распределения, а также оборудование — все это можно включить в проект с помощью решения Plant Layout.

Вам нужен дизайн схемы рассадки? Самый простой способ – использовать специализированное программное обеспечение. Программное обеспечение ConceptDraw DIAGRAM для построения диаграмм и векторного рисования, дополненное решением Seating Plans из области Building Plans с мощными инструментами рисования, образцами, бесплатным шаблоном схемы рассадки, идеально подойдет вам.

Вы хотите создать план этажа ресторана? Теперь вам не нужно быть художником, чтобы создать великолепный план этажа ресторана за считанные минуты. ConceptDraw DIAGRAM, расширенный с помощью решения для планирования этажей кафе и ресторанов из области «Планы зданий» в ConceptDraw Solution Park, содержит множество примеров и шаблонов для рисования планов этажей и макетов ресторанов.

Кабинет – необходимое помещение в доме. Очень важно, чтобы шкаф был комфортным и удобным, с продуманным дизайном, располагающим к максимально продуктивной работе. Дизайн кабинета является отражением личности, привычек и черт характера его владельца.
Floor Plans Solution предоставляет шаблоны, образцы и обширную коллекцию предварительно разработанных векторных трафаретов, которые позволяют быстро, легко и эффективно создавать планы дизайна шкафов любой сложности.

В электронике логический вентиль — это идеализированное или физическое устройство, реализующее булевую функцию; то есть он выполняет логическую операцию на одном или нескольких логических входах и выдает один логический выход. В зависимости от контекста этот термин может относиться к идеальному логическому элементу, который, например, имеет нулевое время нарастания и неограниченное разветвление, или он может относиться к неидеальному физическому устройству.
26 библиотек электротехнического решения ConceptDraw DIAGRAM делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Программное обеспечение для построения сетевых диаграмм ConceptDraw с примерами диаграмм WAN, LAN. ConceptDraw Network Diagram идеально подходит для сетевых инженеров и сетевых проектировщиков, которым необходимо рисовать схемы локальной сети, физические схемы офисной сети и схемы для LAN.

Как нарисовать компьютерную сеть

ConceptDraw — это быстрый способ рисования: электрических схем, электрических схем, телекоммуникационных планов, схем, электрических планов домов, схем управления, схем стояков, схем разводки кабелей, планов отраженных потолков, схем освещения.

Элементы переменной задержки часто используются для управления передними или задними фронтами тактового сигнала или любого другого сигнала в интегральных схемах. Элементы задержки также используются в замкнутых контурах с задержкой и при определении временной привязки для перемещения данных в этих системах.

26 библиотек электротехнического решения ConceptDraw DIAGRAM делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

ConceptDraw Office — это наиболее эффективный инструмент для планирования, отслеживания и составления отчетов по всем типам проектов с широкими возможностями управления, удобной функциональностью и непревзойденной простотой использования. В этом обучающем видео мы поможем вам в планировании и управлении проектом с помощью ConceptDraw Office.

Программное обеспечение CAD (автоматизированное проектирование) используется для улучшения качества проектирования и производительности проектировщика, для создания базы данных для производства. Компьютерное проектирование используется во многих областях: в механическом и промышленном дизайне, при проектировании электронных систем и электрических схем для архитектурного проектирования, в автомобильной, аэрокосмической, судостроительной промышленности.

Создайте электрическую схему

Интегральная схема (также называемая ИС, чипом или микрочипом) представляет собой набор электронных схем на одной небольшой пластине («чипе») из полупроводникового материала, обычно кремния. Его можно сделать намного меньше, чем дискретную схему, состоящую из независимых электронных компонентов. ИС можно сделать очень компактными, имея до нескольких миллиардов транзисторов и других электронных компонентов на площади размером с человеческий ноготь.
26 библиотек электротехнического решения ConceptDraw DIAGRAM делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Вам нужно быстро разработать план планировки тренажерного зала? Программное обеспечение ConceptDraw DIAGRAM, поставляемое с решением Gym and Spa Area Plans из области Building Plans в ConceptDraw Solution Park, поможет вам справиться с этой задачей.

трафаретов Visio для продуктов Victron

трафаретов Visio для продуктов Victron — Victron Community
  • Дом
