Разъем VGA (сокращение от Video Graphics Array) является популярным стандартом мониторов, разработанный IBM и внедренный в 1987.
Не смотря на то, видео интерфейс VGA, обеспечивающий взаимодействие монитора и графической карты компьютера, разработан более двадцати лет назад, он и по сей день остается самым известным стандартом для графики на IBM совместимых компьютерах. Для этого есть две основные причины для этого:
Во-первых, основной режимы VGA — отображение 80×25 в режиме символов и 640×480 в графическом режиме поддерживается всеми современными графическими картами, независимо от разрешений поддерживаемых этими картами. Поэтому все компьютеры при включении активизируют режим VGA и только после загрузки операционной системы и драйверов видео карты, компьютер переходит в режим повышенной разрешающей способности, которая заложена в конкретной видеокарте.
Во-вторых, несмотря на более высокое разрешение и глубину цвета современных мониторов и графических карт, разъем, используемый на большинстве компьютеров для подключения монитора, все еще имеет стандарт VGA. Поэтому большинство людей будут говорить о мониторе VGA, даже если это XGA, Super VGA или любой другой современный стандарт.
Хотя современные дисплеи высокого разрешения больше ориентированы на современный стандарт, такой как DVI, но все же большинство видеокарт, имеющие более низкое разрешение, до сих пор используют 15 контактный (DB15) разъем VGA, для соединения с монитором.
Распиновка VGA разъема
Расположение выводов разъема интерфейса VGA показано ниже. Первые три вывода предназначены для передачи аналогового сигнала трех основных цветов RGB (1-красный, 2-зеленый и 3-синий). Красные, зеленые и синие сигнальные линии имеют свои собственные минусовые провода (6, 7 и 8). Для горизонтальной и вертикальной синхронизации предназначены выводы 13 и 14 соответственно.
По внешнему виду разъем VGA схож с разъемом COM порта (DB9). Но в отличие от DB9, разъем VGA имеет 15 выводов расположенных в три ряда по 5 контактов в каждом ряду. Помимо сигналов цветопередачи (RGB) и сигналов синхронизации, в разъеме VGA имеется и цифровой интерфейс I2C, предназначенный для двусторонней связи между видео контроллером и монитором. Этот интерфейс (I2C) придает VGA достаточную универсальность.
см. также «Распиновка HDMI»
Следует отметить, что I2C не был реализован в первых версиях стандарта VGA, а был добавлен значительно позже с появлением стандарта VESA DDC2. С помощью интерфейс I2C контроллер и монитор могут обмениваться технической информацией, например, доступность частоты и разрешения, с целью предотвращения несовместимости в работе.
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Подробнее
Распиновка разъема mini VGA
Цветовая схема распайки кабеля под VGA
Блок питания 0.
Набор для сборки регулируемого блока питания…
Подробнее
Categories Справочник Tags VGA
Отправить сообщение об ошибке.
Разъем VGA-HDMI. Схема
В этой статье предложено ознакомиться с таким понятием, как разъём VGA-HDMI. Если быть более точным, то это адаптер VGA-HDMI. Предлагается рассмотреть структурную, функциональную и принципиальную схему разъёма (адаптера) VGA-HDMI, а также узнать принцип её действия. После этого каждый для себя сможет сделать вывод о самостоятельной сборке переходника VGA-HDMI.
Потребительский рынок на ура принял технологию соединения HDMI в телевизорах, проекторах и других устройствах. И это сделало мультимедийный интерфейс высокого разрешения всемирно признанным и в скором времени обязательным к применению во всех мультимедийных гаджетах. Уже популярный в сфере домашних развлечений, интерфейс HDMI становится всё более распространённым в мобильных устройствах и автомобильных информационно-развлекательных системах.
Однако, в некоторых промышленных областях переход от аналогового видео к цифровому занимает больше времени, чем на потребительском рынке, и многие устройства ещё и не в курсе нового цифрового подхода передачи видео, аудио и данных одновременно по одному каналу.
Эти устройства по-прежнему используют аналоговый сигнал, предполагая при этом лишь передачу видео, что, возможно, обусловлено специфическими требованиями конкретного рынка или приложения.
Например, некоторые клиенты всё ещё предпочитают использовать кабели VGA для проекторов, в то время как другие используют в качестве хаба-преобразователя аудио/видео ресивер (AVR) или медиа-приставку VGA-HDMI, подключаясь к телевизору лишь одним кабелем HDMI вместо непривлекательного жгута кабелей, как показано на рисунке:
Для новых последователей HDMI может показаться относительно сложно реализуемым стандартом, требующим утверждения драйвера, проверок взаимодействия и тестирования соответствия, чтобы гарантировать надлежащее поведение одного устройства в связке с различными другими.
Поначалу это немного шокирует, но так часто бывает с новыми технологиями.
Именно поэтому и возникает периодически необходимость подключить в одну упряжь устройства разного поколения, а значит, связать (или сделать разъем) VGA с HDMI (и наоборот) даже в домашних условиях.
Тем не менее, современные достижения элементной базы делают эту проблему всё менее и менее значимой, причём улучшения есть и в аналоговой и в цифровой областях; они включают в себя блоки высокой производительности для выравнивания низкоуровневых дифференциальных сигналов, более сложные алгоритмы программного обеспечения и коррекции ошибок.
В то время как HDMI фактически стал общепризнанным интерфейсом для HD видео, на ноутбуках и на стареньких системниках наиболее распространенным интерфейсом по-прежнему остаётся VGA. Ниже будет показано, как объединить эти видео технологии.
Ключевым моментом для адаптеров VGA-HDMI является гарантирование того, что источник видео передаёт сигнал, соответствующий правильному видео стандарту.
Это делается путём предоставления источнику видео соответствующего контента EDID, т.е. расширенных данных идентификации дисплея.
После их получения надлежащий видео стандарт может быть преобразован в конечный HDMI стандарт. Другими словами, имея все данные о получателе видеосигнала, можно получить полноценный HDMI-поток путём преобразования аналогового видео с VGA в цифровое с добавленными идентификационными данными.
Функциональная схема адаптера VGA-HDMI таким образом будет иметь следующий вид:
Отсутствующий аудиосигнал можно передать на, скажем, телевизор, по отдельному аналоговому или цифровому тракту, ибо в VGA наличествует только видео.
Как это работает
Источник VGA по каналу DDC считывает содержимое EDID из приёмника видео сигнала, чтобы получить список поддерживаемых режимов синхронизации, а затем источник видео начинает передавать видеопоток. Кабель VGA передаёт сигналы RGB и отдельно сигналы горизонтальной (HSYNC) и вертикальной (VSYNC) синхронизации.
АЦП синхронизирует поток VGA с частотой HSYNC для согласования частоты выборки. Входящие сигналы синхронизации выравниваются с тактовой частотой декодером VGA.
Сигнал доступности данных (DE) указывает на активный участок видео. АЦП VGA не выдаёт этот сигнал, являющийся обязательным для кодирования сигнала HDMI. Логическая единица сигнала DE указывает на активные пиксели или визуальную часть видеосигнала. Логический ноль DE указывает на период гашения видеосигнала. Ниже показаны диаграммы генерирования сигналов горизонтальной и вертикальной DE:
Сигнал DE является критически важным для получения правильного потока HDMI. Отсутствие сигнала DE может быть компенсировано передатчиком HDMI (Tx), обладающим способностью регенерации DE. Современные передатчики HDMI могут генерировать сигнал DE из входящих сигналов HSYNC и VSYNC, используя лишь несколько настраиваемых параметров, таких как задержки HSYNC и VSYNC, активная ширина и активная высота (как показано на рисунках выше), обеспечивающих совместимость передачи HDMI сигнала.
Задержка HSYNC определяет количество пикселей от переднего фронта HSYNC до переднего фронта DE. Задержка VSYNC – это количество импульсов HSYNC между передними фронтами VSYNC и DE.
Активная ширина показывает количество активных пикселей по горизонтали, и соответственно активная высота – это количество строк активного видео. Функция генерации DE также может быть полезной для такой способности дисплея, как центрирование активной области видео по центру экрана.
Регулировка положения дисплея является обязательной для входных сигналов VGA. Первый и последний пиксель в оцифрованном аналоговом входном сигнале не должен совпадать или располагаться близко к любому из импульсов HSYNC или VSYNC. Период, когда сигнал DE находится в состоянии логического нуля (например, интервал вертикального или горизонтального гашения), используется для передачи дополнительных данных HDMI и аудио пакетов и, следовательно, не может быть нарушен.
Но к такого рода смещениям может привести сдвиг фазы дискретизации АЦП.
Стандарт VGA предназначен для показа активного видео без устранения отображения любой области. Картинка не пересканируется, и поэтому регулировка положения дисплея имеет очень важное значение для преобразования VGA в HDMI.
В лучшем случае к моменту показа на экране чёрная полоса может быть автоматически распознана, а изображение автоматически отцентрировано, либо его положение отрегулировано вручную в соответствии со считываемой с дисплея информацией. Если АЦП VGA подключён к серверному преобразователю масштаба, то активное видео можно должным образом привести в соответствие с размерами видимой области.
Тем не менее, масштабирование с целью исправления смещения активной области видео увеличивает стоимость разработки и сопутствующие риски.
Масштабизатор при наличии, например, видео шаблона может распознать чёрную область, окружающую небольшой белый квадрат внутри активной области, как бесполезный участок, и удалить его.После этого удаления белый квадрат станет чисто белым фоном. С другой стороны, изображение, состоящее из половины белого и половины чёрного фона, также отображалось бы к искажениями. Поэтому должны быть включены некоторые механизмы предотвращения такого неправильного распознавания.
После того как HDMI Tx захватил и восстановил сигнал DE, он начинает посылать видеопоток получателю HDMI сигнала – например, телевизору. В то же время встроенные аудио компоненты (аудио кодек, к примеру), также могут передавать аудио поток по I2S, S/ DIF или DSD в HDMI Tx. Одним из преимуществ является то, что HDMI может передавать видео и аудио одновременно.
Когда переходник VGA-HDMI включён, и источник соединён с приёмником, микроконтроллер должен считать содержимое EDID от HDMI приёмника по каналу DDC передатчика HDMI.
Контроллер копирует первые 128 байт EDID в ПЗУ по каналу VGA DDC с незначительной модификацией, поскольку обычно каналы VGA DDC не поддерживают расширение СЕА, используемое для HDMI. Ниже в таблице приведён перечень необходимых изменений:Изменение | |
| Замена EDID 0x14[7] с 1 на 0 | Показывает аналоговый вход VGA |
| Замена установленного тайминга, стандартного тайминга, предпочтительного тайминга и детализация | Тайминг вне максимального предела, поддерживаемого VGA конвертером и HDMI Tx, должен быть изменён до максимального или ниже |
| Установка 0x7E в 00 | Отсутствие блока расширения EDID |
| Замена 0x7F | Контрольная сумма должна быть пересчитана в соответствии с вышеобозначенными изменениями |
Приведём для примера схему включения дигитайзера видео (АЦП) AD9983A, а ниже – трансмиттера HDMI ADV7513.
В принципе VGA-HDMI несложно и самому спаять, если есть, к примеру, паяльная станция, комплектующие, навык и интерес… Теперь обвязка ADV7513:
Ограничение
Вывод по прочтении этой статьи должен быть тривиален – затраты на покупку или самостоятельное изготовление подобного адаптера (разъёма) VGA-HDMI будут сопоставимы с приобретением новой видеокарты с HDMI-выходом. Вне зависимости от того, о ноутбуке или стационарном компьютере идёт речь. Тем более что сам производитель микросхем для указанного конвертера не рекомендует их в качестве основы для новых разработок…
https://01010101.ru/kommutaciya/adapter-vga-hdmi-sxema-sborki.htmlРазъем VGA-HDMI. Схема
Алексей КасьяновКоммутациякоммутацияВ этой статье предложено ознакомиться с таким понятием, как разъём VGA-HDMI.
Если быть более точным, то это адаптер VGA-HDMI. Предлагается рассмотреть структурную, функциональную и принципиальную схему разъёма (адаптера) VGA-HDMI, а также узнать принцип её действия. После этого каждый для себя сможет сделать вывод о самостоятельной сборке переходника VGA-HDMI.
Потребительский рынок…Алексей КасьяновАлексей
КасьяновEditorОцифровка видео, аудио, фото
— Сборка схемы VGA
спросил
Изменено 7 лет, 1 месяц назад
Просмотрено 2к раз
\$\начало группы\$
Я собираю 8-битную схему VGA и имею 3 варианта. Один из них заключается в использовании простой цепи резисторов для преобразования цифрового сигнала в аналоговый.
Во-вторых, использовать операционный усилитель. Третий способ сделать это — использовать такое устройство, как этот CS4344. (Это не подходит из-за частоты, но я все еще ищу недорогой ЦАП.) Я ищу экономичный, но точный способ сделать это. Я знаю, что решение с чистым резистором, вероятно, самое дешевое, но проблема в том, что для него требуется много цифровых контактов. Однако с последовательным ЦАП я могу использовать меньше контактов. Скорость передачи данных будет около 24 МГц при 30 кадрах в секунду (это будет разрешение 640×480). Как это сделать?
Если я просто использую резисторы параллельно, как мне согласовать импеданс для 75 Ом? Это нужно или не нужно?
- микроконтроллер
- ЦАП
- vga
- датчик изображения
\$\конечная группа\$
9
\$\начало группы\$

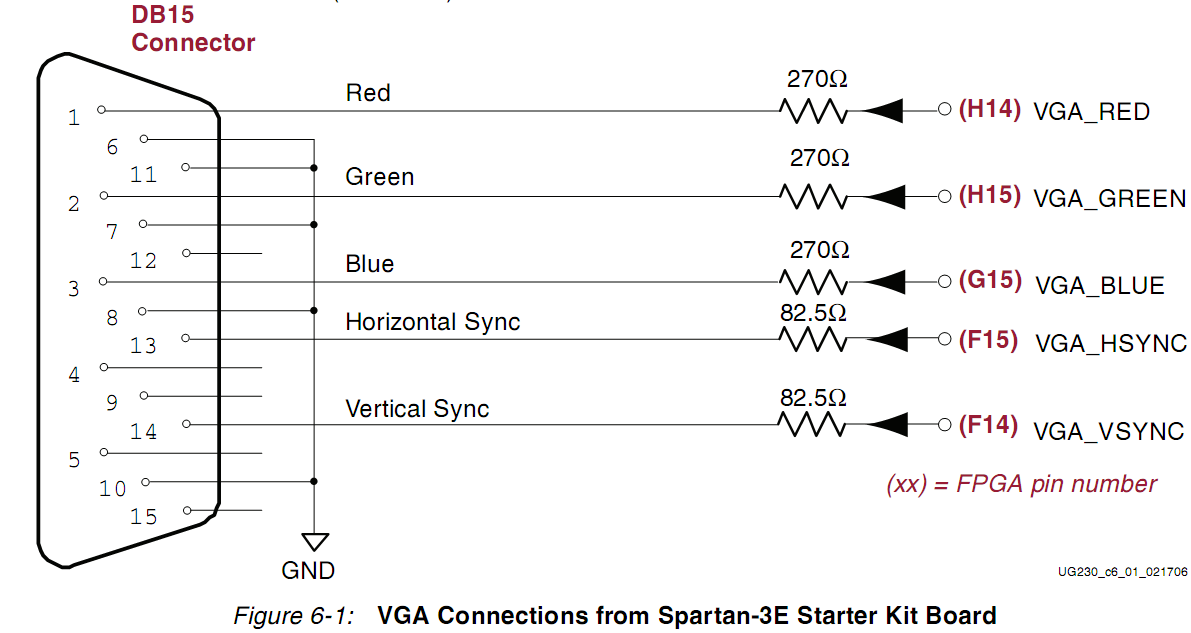

Просто посмотрите в руководстве по Basys2 (стр.
8, рис. 13), как это там делается.
(плата Basys2 является стартовым набором для Spartan 3):
Для простых приложений, где всего 3 бита для R и G и 2 бита для B, достаточно простой цепи резисторов.
Кстати: я не понимаю вашего беспокойства по поводу «требования большого количества цифровых выводов», когда ваша FPGA имеет, вероятно, более сотни цифровых входов/выходов.
\$\конечная группа\$
5
\$\начало группы\$
Внешний последовательный ЦАП — крайне неудачное предложение. Причина в скорости ввода-вывода. При частоте пикселей 24 МГц ЦАП должен питаться как минимум $$f_{min} = 24 \text{ МГц} \times 8 = 192 \text{ МГц}$$ В то время как Spartan 6 вполне справляется с этим, ваши внешние ЦАПы (а вам нужно их 3), по-видимому, будут подключены, и я не люблю думать о том, как это будет работать.
\$\конечная группа\$
1
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
Преобразователь— VGA в составную схему.
Это работает?спросил
Изменено 1 год, 3 месяца назад
Просмотрено 9к раз
\$\начало группы\$
Я нашел в Интернете схему пассивного преобразователя VGA в композитный, и мне было интересно, будет ли она работать, если синхронизация VGA будет изменена в соответствии с синхронизацией композитного сигнала.
Вот соответствующая схема:
- преобразователь
- vga
\$\конечная группа\$
\$\начало группы\$
Да, это работает — на самом базовом уровне. Но нет, он не может настроить синхронизацию сигнала, которая должна быть правильной для начала.
Все, что делает эта схема, это объединяет пять сигналов VGA (R, G, B, H и V) в грубое приближение к монохромному сигналу RS-170. Резисторы в верхней части выполняют грубое взвешивание трех цветовых каналов, чтобы приблизить реакцию глаза на интенсивность, а два резистора в нижней части добавляют в микс комбинированный сигнал синхронизации.
Это не очень хорошо, но должно производить что-то полезное на достаточно щадящем дисплее. Однако он не будет цветным.
\$\конечная группа\$
1
\$\начало группы\$
В дополнение к ответу Дейва, и поскольку он не помещается в комментарий, есть также довольно компактная микросхема и схема, которые вы можете использовать для правильного преобразования.
Проверьте AD724.
Вы можете просто реализовать верхнюю половину, если это все, что вам нужно.
